Потенциометр дроссельной заслонки и форсунки – виновники сбоев в системе впуска

Если в работе автомобиля обнаруживается снижение мощности, усиление рывков и провалов при резком нажатии на педаль газа, сбои на низких оборотах и нестабильность холостого хода, то в первую очередь следует обратить внимание на потенциометр дроссельной заслонки и форсунки. Как делается проверка и ремонт этих узлов системы впуска, мы и разберем в этой статье.

Какая главная проблема потенциометра и форсунок?

Дроссельная заслонка (ДЗ) входит в систему впуска и определяет величину поступающего воздуха в двигатель. Перечисленные проблемы могут объясняться отсутствием сигнала на потенциометре. Чтобы узнать, нужно ли ремонтировать это устройство, проводится проверка напряжения питания и цепи входного сигнала. С помощью специального прибора, мультиметра, можно сделать все замеры и без труда установить рабочий ли потенциометр дроссельной заслонки.

Потенциометр дроссельной заслонки

Еще одна распространенная проблема системы впуска – загрязнение топливных форсунок.

Причем и для дизельных авто, и бензиновых. Именно это устройство обеспечивает подачу горючего во впускной коллектор. Для эффективного смесеобразования нужна максимальная площадь контакта частиц топлива с воздухом, что достигается распылением бензина до мельчайших капелек. При выходе из строя инжекторов нарушается этот процесс, повышается расход топлива. Основной показатель закоксованности форсунки – это подача бензина в виде струи.

Под ремонтом обычно подразумевается чистка. Промыть форсунки можно в сервисном центре или самостоятельно. В автомобилях с бензиновым двигателем установлены, как правило, электромагнитные варианты этой детали. Устройство такой топливной форсунки включает сопло, иглу, корпус, обмотку, пружину, фильтр, якорь электромагнита и уплотнения.

Промывание форсунок

Существует несколько способов удаления загрязнений – прогонка через инжектор промывочной жидкости вручную или на стенде и посредством специальных присадок к топливу. Если последующая проверка показывает, что этих мер было недостаточно, то остается идти в сервисный центр. Там вам будет предложена чистка ультразвуком или специалисты вынесут вердикт, что поможет только замена топливных форсунок.

Использование присадок – это, скорее, профилактика. Для автомобиля с большим пробегом или некачественным топливом этот метод не подойдет.

Чистка форсунки – подготовка, проверка и промывка своими руками

Для собственноручной промывки нужно приготовить очистительную жидкость (приобретается в автомагазинах), силиконовую трубку диаметром около 5 мм, два провода одинаковой длины, кнопку (реле), аккумулятор, изоленту. Давление в топливной системе должно быть минимальным, достигается это простоем автомобиля в течение нескольких часов. Необходимо снять форсунку с посадочного гнезда топливной рейки, чтобы промывочная жидкость не попала в двигатель. Для этого нужно сначала открутить гайки, с помощью которых топливная рейка крепится к впускному коллектору, а также отсоединить от нее регулятор топливного давления.

Дальше идет чистка наружной поверхности форсунки и удаление резиновых деталей. Если уплотнители деформированы, замените их на новые.

Очистительная жидкость

Чтобы чистка была эффективной, необходимо обеспечить герметичное соединение форсунки с баллончиком промывочной жидкости. Диаметр сопла баллончика следует изолентой довести до внутреннего диаметра шланга. Провода (какой-то из них будет плюсом, второй минусом) одним концом присоединяем к аккумулятору, вторым – к коннектору форсунки. В разрыв плюса методом простой скрутки подсоединяем кнопку, при ее нажатии цепь замкнется, и форсунка под действием электричества откроется.

Промывка топливных форсунок подразумевает имитацию их работы на двигателе. Пускаем жидкость из баллончика и проводим ток, нажав замыкающую кнопку. На все обычно требуется 2–3 минуты с небольшими перерывами. Проверка степени очистки топливных форсунок элементарна – если жидкость распыляется равномерно и не струит, то промывать устройство больше не нужно.

Прежде чем завести машину, следует выключать и включать зажигание несколько раз.

Промывка топливных форсунок

После того как форсунки промыли, необходимо все собрать. Обязательно проводится визуальная проверка резиновых уплотнителей, если состояние хорошее, то их можно использовать дальше. Только перед сборкой смажьте их моторным маслом. Если их состояние не самое лучшее, то необходимо будет приобрести новые резиновые уплотнители, правда, сделать это лучше заранее. При покупке внимательно осмотрите элементы, любой их дефект станет причиной утечки топлива.

Особенность ремонта топливных форсунок дизельных двигателей

Особенность строения «дизельных форсунок» – отсутствие резинок, герметичность стыков достигается чистотой обработки деталей. Форсунки и ТНВД (топливный насос высокого давления) в этом случае представлены как прецизионное устройство. При работе с дизельным двигателем крайне важно соблюдать чистоту. Даже песчинка может привести к ремонту иглы и распылителя. Поэтому перед снятием форсунки сначала делается ее тщательная наружная очистка, чтобы в дальнейшем грязь ни в коем случае не попала на резьбу. Во избежание повреждения граней форсунки пользуйтесь накидным ключом.

Дизельные форсунки

До того как отсоединить трубки высокого давления, пометьте их, так вы исключите возможность неправильной обратной установки. Сразу же наденьте защитные колпачки на штуцеры обраток после снятия шлангов. В остальном чистка дизельных форсунок делается так же, как и инжекторных. В качестве жидкости для промывки опытные автомобилисты рекомендуют использовать Wynn’s.

Жидкость для промывки Wynn’s

Очень часто такая процедура для форсунок в дизельной системе не приводит к желаемым результатам. Обычно требуется установка нового распылителя. В крайних случаях частичный ремонт бесполезен, помогает только полная замена топливных форсунок.

Причина проста – большое давление топлива и высокие температуры камеры сгорания приводят к механическому износу и сильному закоксовыванию. Еще поводами для замены служат деформация распылителя, ослабление пружины, изнашивание запорной иглы. Так что дизельная форсунка – более нежный элемент, который редко бывает ремонтопригодным. Поэтому их проверка должна производиться своевременно в качестве профилактики, чтобы не допустить преждевременного износа.

Оцените статью: Поделитесь с друзьями!

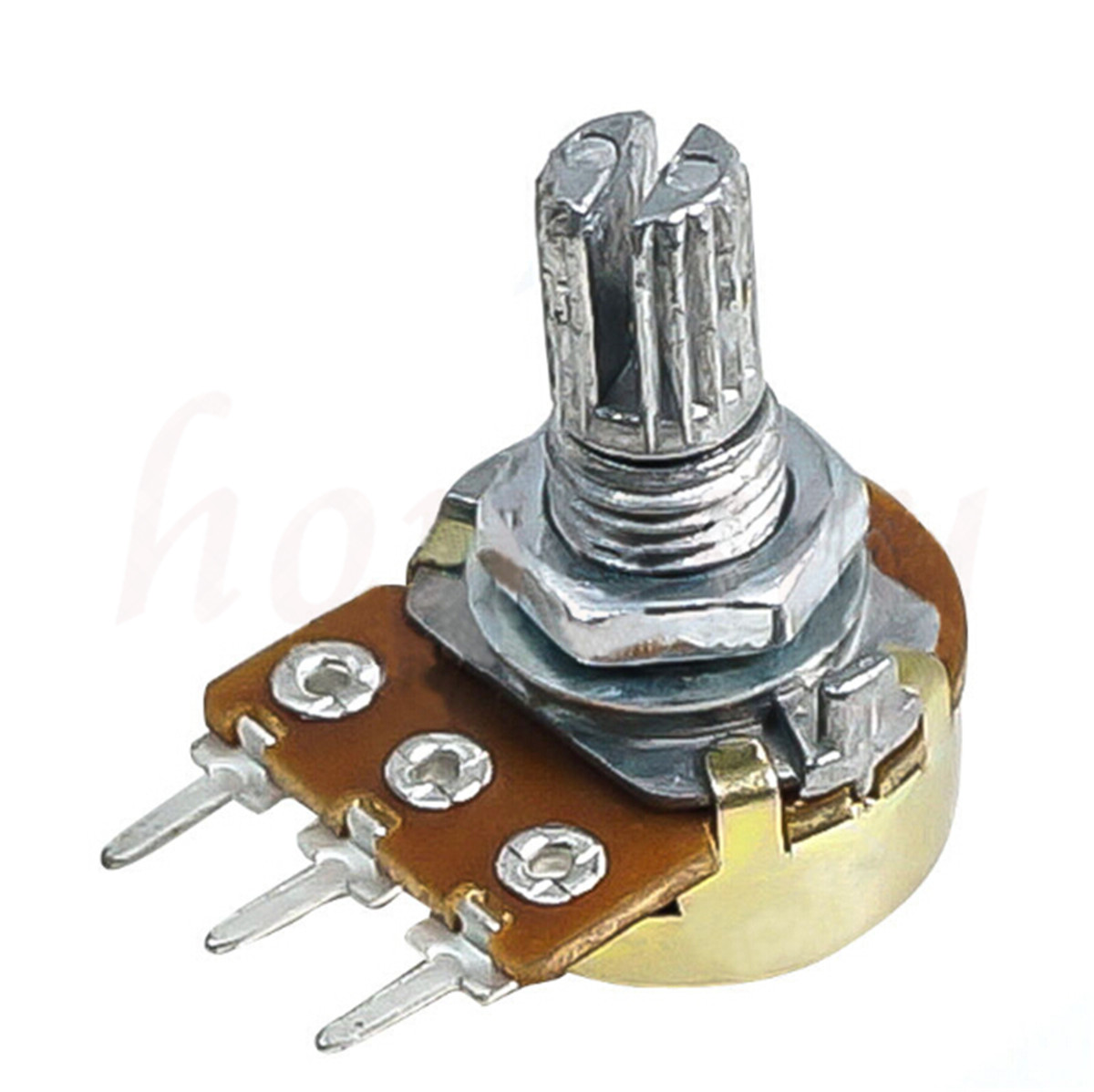

Потенциометры. Виды и устройство. Работа и особенности

Потенциометры — это регулируемые делители напряжения, которые предназначены для регулирования напряжения при неизменной величине тока, и выполненные по типу переменного резистора.

Устройство и работа

На выводы резистивного элемента подается напряжение, которое предполагается регулировать. Подвижный контакт является регулирующим элементом, который приводится в действие вращением ручки. От подвижного контакта снимается напряжение, которое может находиться в диапазоне от нуля до наибольшей величины, равной входному напряжению на потенциометр, и зависит от текущей позиции подвижного контакта.

Потенциометр действует по типу переменного резистора, однако выполняет функции делителя напряжения. Его резистивный компонент представляет собой два резистора, которые соединены последовательно. Положение скользящего контакта является определяющим в определении отношения величины сопротивления 1-го резистора ко 2-му.

Наиболее популярным стал переменный однооборотный резистор. Он широко применяется в радиотехнике в качестве регулятора громкости, и в других устройствах. При изготовлении потенциометров применяются разные материалы для изготовления резистора: металлическая пленка, токопроводящий пластик, проволока, металлокерамика, углерод.

Виды и особенности

Потенциометры классифицируются по типу изменения сопротивления, типу корпуса устройства и другим различным признакам, и параметрам.

Основное разделение потенциометров.
По характеру изменения сопротивления:
  • Линейные. Маркируются буквой «А». Сопротивление изменяется в прямой зависимости от угла поворота передвижного контакта.
  • Логарифмические. Маркируются буквой «В». В начале движения ползунка сопротивление изменяется быстро, а затем замедляется.
  • Экспоненциальные. Маркируются буквой «С». При повороте ручки сопротивление изменяется по экспоненциальной зависимости, то есть, вначале медленно, затем быстрее. Буквенные обозначения не всегда могут соответствовать действительности, так как это зависит от фирмы изготовителя прибора. Поэтому для определения типа потенциометра необходимо изучить техническое описание данного экземпляра.
По типу корпуса потенциометра:
  • Монтажные. Устанавливаются путем пайки на монтажную плату.

  • Стационарные оборотные. Располагаются на корпусе различных устройств. В свою очередь оборотные потенциометры разделяют на несколько видов:
    — Однооборотные.

Скользящий элемент может поворачиваться на один оборот, а точнее, около 270 градусов. На полный оборот поворот невозможен, так как на остальной части сектора поворота размещены клеммы контактов. Наиболее популярными однооборотные переменные резисторы стали в устройствах, не требующих для регулировки более одного оборота.
— Многооборотные.

Подвижный контакт имеет возможность выполнять несколько оборотов для увеличения точности регулирования параметра. Такие переменные резисторы обычно оснащены винтовым или спиральным резистивным элементом, применяются в устройствах, требующих повышенной точности разрешения и регулировки. Многооборотные модели чаще всего используют в виде подстроечных сопротивлений на монтажной плате.
— Сдвоенные.

Включают в себя два переменных резистора, расположенных на одной оси. Это дает возможность выполнять регулировку параллельно двух сопротивлений. В таких моделях наиболее популярно использование сопротивлений с логарифмической и линейной зависимостью. Они применяются в стереорегуляторах усилителей звука, радиоприемниках и других приборов, требующих регулировки одновременно двух отдельных каналов.

  • Линейные (ползунковые). Такие модели потенциометров разделяют на виды:
    — Потенциометр ползунковый.

Одинарный линейный потенциометр служит для устройств аудиоаппаратуры. Такие модели выполняют из токопроводящего пластика для повышения качества изделия, используются для регулировки одного канала.
— Линейный двойной.

Такая модель способна регулировать сразу два отдельных канала. Часто применяется для настройки стереофонической аппаратуры в профессиональных аудиоустройствах, требующих управления двумя каналами.
— Ползунковый многооборотный.

Его конструкция включает в себя шпиндель, который преобразует вращательное движение в прямолинейное поступательное перемещение ползунка по сопротивлению. Он применяется в местах, где необходимо повышенное разрешение и точность. Такая модель устанавливается для подстройки параметров на монтажной плате.

Также разделяют на:
  • Тонкопленочные.
  • Проволочные.
По назначению делятся:
  • Переменные.
  • Подстроечные.

Сопротивления проволочных образцов выполняются из константановой или манганиновой проволоки, которая намотана на стержень, изготовленный из керамики. Такие модели резисторов изготавливают на мощность более 5 ватт.

Тонкопленочные резисторы включают в себя сопротивление из пленки, которая нанесена на диэлектрическую пластину, похожую на подкову. По ней передвигается ползунок, который связан с выходным контактом. Эта пленка образована слоем углерода, лака или другого токопроводящего материала.

Подстроечные резисторы предназначены для однократной подстройки значения сопротивления. Например, они используются в обратной связи импульсных блоков питания. Такие модели имеют компактные размеры, и спроектированы для профилактических или предварительных настроек устройств. После этого их чаще всего не трогают, оставляют с одной настройкой. Поэтому такие образцы не имеют высокой надежности и прочности, в отличие от переменных резисторов.

Переменные резисторы способны функционировать длительное время и большое число циклов регулировки.

Такие образцы потенциометров имеют повышенную стойкость к износу, в отличие от подстроечных. Переменные резисторы используются в качестве потенциометров в таких устройствах, где требуется настройка громкости звучания акустической системы, либо точная настройка температуры какого-либо устройства.

Потенциометры марки СП-1 на металлическом корпусе имеют вывод для подключения к общему корпусу устройства для защиты от помех.

Резисторы для подстройки марки СПЗ – 28 не имеют металлического корпуса, и его защитой будет корпус прибора, в котором установлен резистор. Внутренняя часть переменных резисторов аналогична, однако внешне они выглядят по-разному. Резисторы переменного типа оснащены надежной металлической или пластмассовой ручкой, которая соединена с ползунком.

Резистор, предназначенный для подстройки, не имеет такой ручки, и регулируется с помощью отвертки. Она вставляется в регулировочный паз механизма, который соединен с ползунком.

На электрических схемах потенциометры чаще всего изображают в виде постоянного резистора, имеющего регулирующий отвод со стрелкой. Она является символом подвижного контакта прибора.

При изображении в схеме реостата применяется изображение в виде прямоугольника, пересеченного наискось стрелкой. Это обозначает, что в работе задействовано два контакта: один – регулирующий, другой – один из двух крайних выводов.

Подстроечный резистор обозначают без стрелки, а контакт регулировки показывают тонкой линией.

Потенциометры с выключателем. Некоторые образцы потенциометров объединяют в одной конструкции две функции: потенциометра и выключателя. В регуляторе громкости такая конструкция очень удобна, особенно в переносном радиоприемнике. Повернув ручку, подключается питание, далее сразу происходит настройка громкости. Выключатель не соединен с цепью резистора, и имеет отдельную цепь. Однако он находится в одном корпусе с потенциометром.

Для примера можно показать такие марки переменных резисторов:
  • 24 S1 (китайский).
  • СПЗ-3М (отечественный).

Существуют также неразборные резисторы для подстройки марки СП4 – 1. Они заливаются эпоксидным компаундом, и служат для устройств военного применения. Резисторы марки СП3 – 16 предназначены для вертикальной установки на монтажную плату.

Металлокерамические потенциометры используются при производстве бытовых устройств. Их припаивают на плату для подстройки некоторых параметров. Мощность таких компактных резисторов достигает 0,5 Вт.

Резисторы с сопротивлением из лаковой пленки СП3-38 имеют открытый корпус. Они не защищены от пыли и влаги, имеют мощность менее 0,25 Вт.

Такие модели необходимо регулировать отверткой из диэлектрического материала, чтобы не допустить случайного замыкания. Подобные резисторы простой конструкции популярны в бытовой технике и электронике, особенно в источниках питания мониторов.

Герметичные потенциометры для подстройки оснащены защитным корпусом. Регулировка осуществляется диэлектрической отверткой. Они имеют повышенную надежность, так как на контактную дорожку не попадает влага и пыль.

Тороидные охлаждаемые переменные резисторы СП5 – 50М обладают достаточно мощным сопротивлением, имеют вентиляционные отверстия для охлаждения. Намотка проводника выполнена по форме тороида. Скользящий контакт перемещается по нему при вращении ручки с помощью отвертки.

В телевизионных приемниках еще встречаются высоковольтные виды подстроечных резисторов НР1-9А. Их величина сопротивления равна 68 мегом, мощность 4 Вт.

Они представляют собой набор резисторов из металлокерамики, собранные в одном корпусе. Стандартное рабочее напряжение для такого резистора равно 8,5 киловольт, наибольшее напряжение 15 киловольт.

Похожие темы:

Потенциометр Мерседес 124 102 двигатель

Довольно часто автолюбители, пытаясь уже на старте выжать максимальную мощность из мотора машины, предпочитают до упора нажать на педаль акселератора. Это действие ошибочно, таким образом автомобиль никогда не разовьет максимальную скорость за короткое время, поскольку взаимодействие между педалью газа и мотором авто происходит при помощи специального датчика положения дроссельной заслонки – так называемого потенциометра.

Этот прибор регулирует дозированную подачу горючего в мотор. Имеется множество разновидностей потенциометра в зависимости от марки автомобиля. Если вы являетесь владельцем автомобиля Мерседес 124 с двигателем 102, то для него имеется свой конкретный вид потенциометра.

Для того, чтобы правильно выбрать потенциометр на Мерседес 124 лучше будет воспользоваться услугами специалистов, обратившись в специализированный салон или просмотрев каталоги запчастей на автомобили. Но сначала мы попробуем разобраться, для чего нужен потенциометр и определится с его главными функциями.

Понятие, главные функции и принципы работы потенциометра

Потенциометр – это особое устройство, которое обеспечивает управление подачей горючего в мотор, а также датчиком холостого хода автомобиля, отслеживая динамику нажима на педаль акселератора. Основным элементом устройства является датчик дроссельной заслонки, который состоит из двух резисторов — изменяемого и стабильного, их суммарное сопротивление равняется 8 кОм.

Принцип работы потенциометра:

1.

На один из крайних выводов происходит подача напряжения в 5 В, а второй при этом заземлен.

2. Имеется также средний вывод, который подсоединен к особому контроллеру, передающему информацию о дроссельной заслонке. Если заслонка полностью закрыта, напряжение составляет меньше 0,7 В, в открытом состоянии — более 4 В.

3. На корпусе дроссельной заслонки с помощью двух винтов сквозь уплотненную прокладку закрепляется датчик потенциометра. При помощи особой проточки, входящей в гнездо датчика, он объединяется с осью вращения.

Для того, чтобы после установки правильно настроить потенциометр на Мерседес 124 на 102 двигатель для начала нужно подключить разъемы датчика, после чего необходимо включить зажигание и проверить напряжение на входе, оно не должно превышать 0,7 В. Если значение напряжения выше, то нужно отрегулировать крепление датчика потенциометра при помощи винтов, пока входящее напряжение не будет соответствовать норме.

Как и любая электронная система автомобиля, потенциометр на 124 Мерседес может сломаться. В этом случае электронная система мотора автомобиля фиксирует ошибку, и топливо подается через датчики массового расхода воздуха и коленвала.

Типичные неисправности потенциометра дроссельной заслонки:

• снижение мощности мотора авто;
• полная остановка двигателя в случае резкого сброса педали акселератора;
• неравномерное количество оборотов мотора, в то время, когда он работает на холостом ходу;
• возникновение резких рывков при движении машины.

Если вы заметили какой-либо из перечисленных выше признаков в работе Мерседеса 124, то потенциометр следует проверить в первую очередь. Для этого можно обратиться на любую ближайшую станцию техобслуживания, где прибор продиагностируют и устранят неисправности.

Устройство, принцип действия, диагностика датчика положения дроссельной заслонки Throttle Position Sensor (TPS).

 Датчик положения дроссельной заслонки расположен на корпусе узла дроссельной заслонки. Служит для измерения степени открытия дроссельной заслонки.     Датчик положения дроссельной заслонки.  Чувствительный элемент датчика положения дроссельной заслонки представляет собой потенциометр, ось которого жёстко связана с осью дроссельной заслонки. На питающие выводы потенциометра подается опорное напряжение +5 V и «масса», а подвижный контакт датчика является сигнальным. Выходной сигнал датчика положения дроссельной заслонки является одним из базовых для расчёта блоком управления двигателем необходимого количества топлива, для определения текущего режима работы двигателя и для расчёта оптимального угла опережения зажигания. Например, в режиме пуска двигателя количество подаваемого топлива рассчитывается по температуре двигателя, по степени открытия дроссельной заслонки и по фактической частоте вращения коленвала.   На работающем двигателе при закрытой дроссельной заслонке блок управления двигателем переходит в режим стабилизации частоты вращения коленчатого вала двигателя — режим поддержания холостого хода. Заданная частота вращения коленвала при этом зависит от температуры охлаждающей жидкости, от нагрузки на двигатель и от скорости движения автомобиля и регулируется путём изменения степени открытия регулятора холостого хода и изменения угла опережения зажигания.   Для устранения «провала» запаздывания набора оборотов в момент резкого открытия дроссельной заслонки, блок управления двигателем кратковременно подает дополнительную порцию топлива.   Если дроссельная заслонка открыта более чем на ~70 %, блок управления двигателем переходит в режим полной нагрузки, обеспечивая максимальную мощность двигателя путём приготовления несколько обогащённой топливовоздушной смеси.   Когда при движении автомобиля дроссельная заслонка резко закрывается, блок управления двигателем активирует режим принудительного холостого хода (или режим торможения двигателем) путём полного прекращения подачи топлива до тех пор, пока обороты двигателя не снизятся до определенной величины.   Остальные относительно стационарные положения дроссельной заслонки между режимом «поддержки холостого хода» и «полной нагрузки», называются режимом «частичной нагрузки» двигателя. В этом режиме блок управления двигателем поддерживает оптимальное соотношение топливно-воздушной смеси близкой к 1:14,7, за счет использования сигнала обратной связи от кислородных датчиков.  Проверка выходного сигнала датчика положения дроссельной заслонки.Диагностика датчика положения дроссельной заслонки потенциометрического типа заключается в проверке соответствия выходного напряжения датчика фактическому положению дроссельной заслонки во всём диапазоне её возможных положений. Для просмотра осциллограммы напряжения выходного сигнала датчика, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов № 14 USB Autoscope II, чёрный зажим типа «крокодил» осциллографического щупа должен быть подсоединён к «массе» двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика.  Схема подключения к датчику положения дроссельной заслонки потенциометрического типа.
  1. точка подключения чёрного зажима типа «крокодил» осциллографического щупа.
  2. точка подключения пробника осциллографического щупа.
    В окне программы «USB Осциллограф», необходимо выбрать подходящий режим отображения, в данном случае «Управление => Загрузить настройки пользователя => Potentiometer». Проверка датчика проводится при включенном зажигании и остановленном двигателе.   Осциллограмма напряжения выходного сигнала датчика должна быть записана. Для включения записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись» после выбора режима «Potentiometer» и включения зажигания. После включения записи осциллограммы, необходимо как можно более плавно открыть дроссельную заслонку до её полного открытия, после чего так же плавно её закрыть. Далее, для остановки записи осциллограммы, в окне программы «USB Осциллограф», необходимо выбрать «Управление => Запись». После завершения записи, записанную осциллограмму можно детально изучить.   При закрытой дроссельной заслонке, значение напряжения выходного сигнала датчика его положения должно находиться в определённом диапазоне, чаще всего — 0,25…0,75 V. Как только дроссельная заслонка начинает плавно открываться, значение напряжения выходного сигнала датчика так же должно плавно увеличиваться синхронно увеличению угла открытия дроссельной заслонки.   Осциллограмма напряжения выходного сигнала исправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки и быстрое её закрытие.  Когда дроссельная заслонка открыта полностью, значение напряжения выходного сигнала датчика должно находиться в диапазоне обычно 3,9.. .4,7 V.   В некоторых системах управления двигателем применяются датчики положения дроссельной заслонки потенциометрического типа с инверсной выходной характеристикой. При закрытой дроссельной заслонке выходное напряжение датчика высокое, а при открытой — низкое.   Во многих системах управления двигателем, где положение дроссельной заслонки задаётся при помощи электропривода (во всём диапазоне возможных положений, либо только в режиме холостого хода), текущее положение дроссельной заслонки определяется при помощи сразу двух потенциометров, конструктивно объединённых. Один из потенциометров имеет прямую выходную характеристику, а другой потенциометр обычно имеет инверсную выходную характеристику. Кроме того, многие узлы дроссельных заслонок со встроенным электроприводом зачастую дополнительно оснащены концевым микро-выключателем холостого хода, срабатывающим тогда, когда педаль акселератора отпущена водителем полностью.    Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем с электронным приводом дроссельной заслонки. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки. сигнала потенциометра, имеющего
  1. Осциллограмма напряжения выходного инверсную выходную характеристику.
  2. Осциллограмма напряжения выходного сигнала потенциометра, имеющего прямую выходную характеристику.

  1. A: Значение напряжения в момент времени указанный маркером. В данном случае соответствует напряжению выходного сигнала потенциометра, имеющего инверсную выходную характеристику при закрытой дроссельной заслонке и равно ~4 V.
  2. A: Значение напряжения в момент времени указанный маркером. В данномслучае соответствует напряжению выходного сигнала потенциометра, имеющего прямую выходную характеристику при закрытой дроссельной заслонке и равно ~890 mV.
Наличие двух потенциометров в датчике положения дроссельной заслонки служит для повышения точности измерения текущего положения дроссельной заслонки, для точного распознавания блоком управления неисправностей датчика, а так же для повышения надёжности узла дроссельной заслонки — при выходе из строя одного из потенциометров блок управления двигателем определяет текущее положение дроссельной заслонки по сигналу от исправного потенциометра.   Встречаются спаренные потенциометрические датчики положения дроссельной заслонки, где оба потенциометра имеют прямую выходную характеристику. Выходной сигнал одного потенциометра изменяется в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 0% до 30%). Выходной сигнал другого потенциометра изменяется в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто» (для системы управления двигателем BOSCH MONO Motronic этот диапазон составляет от 17% до 100%). Осциллограммы напряжения выходных сигналов исправного спаренного датчика положения дроссельной заслонки системы управления двигателем BOSCH MONO Motronic. Зажигание включено, двигатель остановлен, открытие дроссельной заслонки, закрытие дроссельной заслонки.
  1. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «полностью закрыто», до «частично открыто».
  2. Осциллограмма напряжения выходного сигнала потенциометра, работающего в диапазоне положений дроссельной заслонки от «частично открыто» до «полностью открыто».
  Такая конструкция датчика применяется для повышения точности измерения текущего положения дроссельной заслонки при малых углах её открытия. Высокая точность измерения текущего положения дроссельной заслонки в системе управления двигателем BOSCH MONO Motronic очень важна, так как данная система не оснащена ни датчиком абсолютного давления во впускном коллекторе, ни датчиком расхода воздуха. По этому, величина нагрузки на двигатель и соответствующее ей необходимое количество впрыскиваемого топлива определяются по скорости вращения коленвала, по величине открытия дроссельной заслонки, по температуре двигателя и по температуре входящего воздуха.  Типовые неисправности датчика положения дроссельной заслонки.  Подвижный контакт потенциометрического датчика механически перемещается по контактному резистивному слою датчика, что со временем может стать причиной разрушения этого контактного резистивного слоя. В таком случае, при некоторых положениях подвижного контакта датчика, значение выходного напряжения датчика может не соответствовать фактическому положению дроссельной заслонки.  Дорожка потенциометра с «протёртым» контактным резистивным слоем (на данной иллюстрации показан измерительный потенциометр датчика объёмного расхода воздуха).Как только водитель устанавливает такое положение дроссельной заслонки, при котором ползунок потенциометра датчика заслонки попадает на участок с разрушенным контактным резистивным слоем, возникают резкие рывки в работе двигателя. Блок управления двигателем воспринимает изменения напряжения на дефектном участке как сигнал режима быстрого разгона двигателя, или режима отсечки подачи топлива. Характер влияния неисправности на работу системы управления двигателем зависит от того, на каких режимах работы двигателя, и при каких углах открытия дроссельной заслонки проявляется неисправность. Если показания датчика нарушаются при закрытой дроссельной заслонке, то это приводит к нестабильности оборотов холостого хода — после отпускания педали акселератора двигатель может заглохнуть, либо напротив, обороты холостого хода могут быть сильно завышенными. Если же показания датчика нарушаются при каком-либо другом положении дроссельной заслонки, это вызывает возникновение резких рывков в работе двигателя в моменты, когда дроссельная заслонка принимает положения, при которых проявляется несоответствие выходного сигнала датчика фактическому положению заслонки.Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки, плавное закрытие дроссельной заслонки.В большинстве случаев, несоответствие выходного сигнала датчика положения дроссельной заслонки фактическому углу открытия дроссельной заслонки имеет место при положении дроссельной заслонки «полностью закрыто» и «частично открыто», из-за чего нарушается работа двигателя в режиме холостого хода.  Осциллограмма напряжения выходного сигнала неисправного датчика дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное положения открытие дроссельной заслонки.В случае повреждения контактного резистивного слоя датчика во всём диапазоне положений дроссельной заслонки, характер работы двигателя становится непредсказуемым.   Неисправности датчика, вызванные разрушением контактного резистивного слоя датчика, устраняются путём замены датчика положения дроссельной заслонки на новый.   Другой типовой неисправностью датчика является повышенная зависимость выходного напряжения датчика от температуры его корпуса. Данная неисправность является следствием установки некачественного датчика положения дроссельной заслонки на этапе замены износившегося датчика на новый или ещё на этапе производства автомобиля. Проявляется данная неисправность после прогрева двигателя при полностью закрытой дроссельной заслонке как повышение частоты вращения двигателя на холостом ходу.   Характерным признаком неисправности является возможность временного её устранения путём выключения и повторного пуска двигателя. В момент включения зажигания, блок управления двигателем фиксирует («запоминает») текущее значение выходного напряжения датчика положения дроссельной заслонки и принимает его за напряжение, соответствующее полностью закрытой заслонке. После запуска двигателя это значение напряжения служит для блока управления двигателем признаком закрытой дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.   Если температурная стабильность датчика не удовлетворительна, может возникнуть сбой в работе двигателя на холостом ходу. Например, в момент включения зажигания, когда двигатель холодный (корпус датчика положения дроссельной заслонки холодный) значение выходного напряжения рассматриваемого датчика равно 500 mV. Блок управления двигателем фиксирует это значение как соответствующее полностью закрытой дроссельной заслонке. В моменты, когда выходное напряжение датчика вновь совпадает с этим зафиксированным значением 500 mV, двигатель переходит в режим стабилизации оборотов холостого хода. По мере прогрева двигателя разогревается и корпус датчика, и если с увеличением температуры корпуса датчика его выходное напряжение так же увеличивается, то может наступить момент, когда при закрытой дроссельной заслонке напряжение выходного сигнала будет значительно превышать зафиксированное при включении зажигания значение, и будет равно, например, 550 mV. В таком случае, когда водитель полностью отпускает педаль акселератора, от датчика будет поступать напряжение 550 mV вместо 500 mV, что уже не будет соответствовать сигналу полностью закрытой дроссельной заслонки. Вследствие этого, блок управления двигателем уже не будет переходить в режим стабилизации оборотов холостого хода.   Если же теперь водитель выключит зажигание, после чего вновь запустит двигатель, блок управления двигателем зафиксирует новое текущее значение напряжения датчика положения дроссельной заслонки 550 mV с уже разогретым корпусом и примет его за напряжение, соответствующее полностью закрытой дроссельной заслонки. Теперь, работа двигателя при закрытой дроссельной заслонке будет стабильна, пока температура корпуса датчика положения дроссельной заслонки вновь не измениться.   Диагностика данной неисправности сводится к сравнению двух значений выходного напряжения датчика при полностью закрытой дроссельной заслонке. Первое значение необходимо измерить, когда температура корпуса датчика близка к текущему значению температуры воздуха (двигатель не работал на протяжении минимум 3-х часов). Второе значение необходимо измерить, когда двигатель будет полностью прогрет до рабочей температуры (электро-вентилятор системы охлаждения автоматически включится не менее трёх раз). Данная неисправность устраняется только путём замены некачественного датчика на качественный.   В некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются оптические датчики положения. Типовой неисправностью этих датчиков является проникновение и накопление загрязнений в полостях, где расположены оптические элементы и на самих оптических элементах. Устраняется данная неисправность путём очистки от загрязнений, но только в тех случаях, если конструкция датчика позволяет его разобрать и повторно собрать.   В последнее время, в некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются бесконтактные «линейные» датчики, работающие на эффекте Холла. Эти датчики лишены недостатков резистивного слоя, но при этом имеют «свои» типовые неисправности. Наиболее распространённым дефектом датчика положения дроссельной заслонки на эффекте Холла бывают зоны с нелинейной зависимостью изменения выходного напряжения датчика. На осциллограмме напряжения выходного сигнала при плавном открытии дроссельной заслонки данная неисправность проявляется как «Г-образная ступенька». Такая «ступенька» может перекрывать значительный диапазон возможных положений дроссельной заслонки. При плавном изменении положения дроссельной заслонки внутри такого диапазона значения напряжения выходного сигнала датчика не изменяются. Подобных ступенек на всём диапазоне возможных положений дроссельной заслонки может быть несколько.  Осциллограмма напряжения выходного сигнала неисправного датчика положения дроссельной заслонки работающего на эффекте Холла.  Устраняется данная неисправность только путём замены датчика на исправный.  Датчик крайних положений дроссельной заслонки Throttle Valve Switch.В некоторых системах управления двигателем прежних лет применялись датчики крайних положений дроссельной заслонки на основе концевых микро-выключателей. Микро-выключатель «холостого хода» и микро-выключатель «полной нагрузки».   Датчик крайних положений дроссельной заслонки, измерительными элементами которого являются два микро-выключателя.Каждый из концевых микро-выключателей может принимать одно из двух его возможных состояний — «замкнут» или «разомкнут». В зависимости от текущего состояния микро-выключателя, напряжение его выходного сигнала может принимать значение соответствующее либо низкому уровню сигнала (обычно это значение равно 0 V), либо соответствующее высокому уровню сигнала (обычно это значение равно 5 V, либо 12 V). Вследствие сравнительно быстрого механического износа, микро-выключатели датчика со временем могут перестать срабатывать, особенно часто данная неисправность случается с микро-выключателями холостого хода. Для устранения этого дефекта достаточно периодически вновь отрегулировать положение корпуса датчика относительно корпуса дроссельной заслонки так, чтобы микро-выключатель холостого хода изменял своё состояние сразу же после начала открытия дроссельной заслонки.   Ещё одной распространённой неисправностью концевых микро-выключателей датчиков положения некоторых типов является образование микротрещин в области спайки выходных клемм выключателя с разъёмом датчика. Эта неисправность возникает на автомобилях со значительным пробегом, вследствие воздействия механических нагрузок в области спайки клемм выключателя с разъёмом датчика. Если конструкция датчика позволяет его разобрать и повторно собрать, эту неисправность можно устранить, не прибегая к замене датчика. Достаточно повторно пропаять при помощи паяльника выходные клеммы микро-выключателя в области спаивания с разъёмом датчика.   Проверка исправности концевого микро-выключателя проводится путём измерения сопротивления датчика с помощью омметра. Сопротивление разомкнутого микровыключателя должно стремиться к бесконечности. Когда микро-выключатель замкнут, его сопротивление не должно превышать значения 1 Q. При этом дополнительно следует обратить внимание на стабильность сопротивления микро-выключателя в состоянии «замкнут» при нескольких его срабатываниях. После каждого переключения выключателя в состояние «замкнут» омметр должен показывать одно и то же значение сопротивления датчика с отклонениями не более 0,1 Q. Изменяющиеся значения сопротивления микровыключателя в состоянии «замкнут» могут быть признаком образования микротрещин в области спаивания выходных клемм выключателя с разъёмом датчика, либо признаком подгорания контактов датчика.   Существуют датчики крайних положений дроссельной заслонки, выполненные по технологии, аналогичной технологии изготовления потенциометрических датчиков положения дроссельной заслонки — на основе резистивного слоя. Сопротивление такого датчика при его состоянии «замкнуто» может принимать значения от 0,1 Q до 10 kQ и более. Подобные датчики часто бывают конструктивно объединены в общем корпусе с датчиком положения дроссельной заслонки потенциометрического типа.   Датчик положения дроссельной заслонки потенциометрического типа со встроенным датчиком концевого положения, срабатывающим в положении заслонки «полностью закрыто».Подобные датчики имеют обычно 4-х контактный разъём. Три клеммы разъёма соединены с датчиком положения дроссельной заслонки потенциометрического типа, четвёртая клемма разъёма соединяется с выводом датчика концевого положения дроссельной заслонки. Другой вывод датчика концевого положения дроссельной заслонки соединён с одной из питающих клемм датчика, обычно, с выводом «массы» датчика.

Потенциометр регулировки концентрации CO/состава смеси

Автор: admin on 11 октября 2016

Потенциометр регулировки концентрации СО может быть расположен в расходомере воздуха или может быть отдельным датчиком, расположенным в моторном отсеке или непосредственно подсоединен к электронному модулю управления. Если он расположен в расходомере воздуха, то потенциометр осуществляет заземление.

Потенциометр СО является примером трехпроводного датчика, и процедуры проверок являются одинаковыми независимо от положения потенциометра.

Потенциометр, подсоединенный к электронному модулю управления, не может проверяться отдельно и в случае выхода из строя потенциометра нужно заменить весь электронный модуль управления.

  • Отогните резиновый защитный кожух над штекером потенциометра (или штекером расходомера воздуха, если потенциометр расположен в расходомере воздуха).
  • Подсоедините отрицательный провод вольтметра к заземлению двигателя.
  • Определите контакты для подачи напряжения, сигнала и заземления.
  • Подсоедините положительный провод вольтметра к проводу, соединенному с контактом для сигнала на потенциометре регулировки СО (1).
  • В большинстве систем должно быть получено напряжение примерно в 2,5 В.
  • Запишите точное значение напряжения, чтобы после завершения проверок можно было его точно восстановить.
  • Снимите защитную заглушку с регулировочного винта.
  • Поверните регулировочный винт в обоих направлениях. Напряжение должно изменяться плавно.

Потенциометр регулировки концентрации CO/состава смеси.

Напряжение на потенциометре регулировки CO не изменяется при регулировке

  • Проверьте подачу опорного напряжения 5,0 В на потенциометр.
  • Проверьте соединение заземления на потенциометре.
  • Если соединения нормальные, проверьте провода подачи сигнала между потенциометром и электронным модулем управления.
  • Если подача напряжения и/или заземление неудовлетворительные, проверьте их провода между потенциометром или расходомером воздуха и электронным модулем управления.
  • Если провода расходомера воздуха в порядке, проверьте все соединения для подачи напряжения и заземления к электронному модулю управления. Если они нормальные, то под подозрение подпадает электронный модуль управления.

Другие статьи по теме:
