Принцип работы дифференциала автомобиля: Как работает дифференциал?

устройство и принцип работы. Главная передача

Главная передача

При движении автомобиля крутящий момент от коленвала двигателя передается коробке передач и затем, через главную передачу и дифференциал, на ведущие колеса. Главная передача позволяет увеличивать или уменьшать крутящий момент передаваемый колесам автомобиля и одновременно уменьшать и соответственно увеличивать скорость вращения колес. Передаточное число в главной передаче подбирается таким образом, что максимальный крутящий момент и частота вращения ведущих колес находятся в наиболее оптимальных значениях для конкретного автомобиля. Кроме того, главная передача очень часто является объектом тюнинга автомобиля.



Устройство главной передачи

По сути, главная передача — это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:



• цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением двигателя и коробки передач и передним приводом;
• коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума;
• гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума;
• червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП.

В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством карданного вала. В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.



Дифференциал автомобиля

Дифференциал автомобиля

чаще всего совмещен с главной передачей и располагается соответственно в картере коробки передач или в корпусе заднего моста. Однако дифференциал может быть установлен и между ведущими осями полноприводного автомобиля. Дифференциал представляет собой планетарный редуктор и делится на следующие разновидности:

• конический – в большинстве случаев устанавливается совместно с главной передачей между колесами одной приводной оси;
• цилиндрический – наиболее часто применяется для развязки ведущих осей полноприводных автомобилей;
• червячный – является универсальным и устанавливается как между колесами, так и между ведущими осями.

Основное предназначение дифференциала заключается в распределении крутящего момента между колесами автомобиля и изменения их частоты вращении относительно друг друга. Так, например поворот автомобиля без дифференциала был бы попросту невозможен, так как при повороте внешнее колесо обязательно должно вращаться с большей частотой, нежели внутреннее.



Дифференциалы существуют симметричные и несимметричные. Симметричный дифференциал передает равный крутящий момент на оба колеса и устанавливается чаще всего совместно с главной передачей.

Несимметричный дифференциал позволяет передать крутящий момент в различных пропорциях и устанавливается между приводными осями автомобиля.



Устройство дифференциала



Дифференциал состоит из корпуса, шестерен сателлитов и полуосевых шестерен. Корпус обычно совмещен с ведомой шестерней главной передачи. Шестерни сателлиты играют роль планетарного редуктора и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами посредством полуосей на шлицевых соединениях.

При всех плюсах у простейшего дифференциала существует и недостаток. Дело в том, что частота вращения может быть распределена на колеса не только в соотношении, например 50/50, 40/60 или 35/65, но и 0/100. То есть, на одно колесо автомобиля может быть передан абсолютно весь крутящий момент, в то время как второе колесо будет абсолютно статично. Такое случается в том случае если автомобиль застрял в грязи или на льду.

Однако современные дифференциалы более совершенны и практически лишены данного недостатка. Многие дифференциалы имеют жесткую автоматическую или ручную блокировку. Кроме того современные легковые полноприводные автомобили снабжаются системой курсовой устойчивости, которая основана на оптимальном распределении  крутящего момента между осями и отдельными колесами в зависимости от траектории движения.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

что такое дифференциал в автомобиле?

Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

• Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
• Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
• Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:

1. С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.
2. LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
3. Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
4. Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия — за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.
5. Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.
6. Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

Заключение

Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться. В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги. В противном случае есть риск серьезно повредить покрышки.

Что такое дифференциал автомобиля — типы дифференциалов

При движении автомобиля в поворотах колёса ведущей оси проходят путь разной длины. Чтобы шины не проскальзывали, колёса должны вращаться с разными скоростями. Рассмотрим: что такое дифференциал и принцип его работы, какие бывают разновидности.

Что это такое

Дифференциал — механизм, позволяющий колёсам ведущей оси вращаться с разными скоростями и одинаковым, подводящимся к ним, крутящим моментом. В трансмиссии с одной ведущей осью дифференциал устанавливается между приводами колёс (межколёсный). В полноприводных авто он может находиться между ведущими осями (межосевой). Произведение силы тяги на радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой слабое или одно колесо вывешено, крутящий момент и сила тяги на колесе очень малы или отсутствуют, автомобиль не сможет продолжить движение. Это особенность дифференциала с коническими шестернями, получившего широкое распространение. Этот вид дифференциала называют симметричным, так как он поровну распределяет крутящий момент между колёсами.

Это происходит потому, что сателлит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой. Соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. Т.е., если одно колесо буксует, сила тяги на втором равна нулю, что отрицательно сказывается на проходимости.

Для её улучшения на автомобилях применяют полную или частичную блокировку дифференциалов, степень которой оценивают коэффициентом блокировки.

Коэффициент блокировки (Кб)

Соотношение крутящего момента на отстающем колесе к моменту на забегающем колесе. Его величина для симметричного дифференциала всегда равна 1, для дифференциалов повышенного трения от 1 до 5. Чем больше Кб, тем лучше проходимость автомобиля. При Кб = 3 момент на отстающем колесе будет в три раза больше, чем на буксующем. Но момент на колесе в эту секунду будет возможным от 20 до 70%, в зависимости от возможности блокирующего механизма.

Существует несколько видов дифференциалов.

Дифференциал с полной блокировкой

Принудительная блокировка дифференциала используется в основном на внедорожниках и грузовых машинах, для улучшения проходимости на бездорожье. Включается с помощью клавиши в салоне, по мере необходимости. Очень важно отключить блокировку при выезде на сухой грунт, во избежание поломки полуосей. Пример — блокировка межосевого дифференциала на ВАЗ-2121. Приводится в действие водителем принудительно. Угловые скорости колёс здесь всегда равны, что противоречит условиям движения автомобиля по кривой, приводит к износу резины и ухудшению управляемости по твёрдому покрытию.

Вискомуфта

Это многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего и ведомого валов. Используется в упрощенных системах постоянного полного привода и в качестве блокирующего механизма дифференциалов.

Принцип работы вискомуфты

Основан на особых свойствах специальной силиконовой жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается. Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами. В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной – под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен. При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.

Существенный недостаток вискомуфты: на срабатывание муфты требуется время, а оптимальную ее характеристику трудно подобрать. Поэтому многие производители отказываются от применения вискомуфты в пользу управляемых электроникой многодисковых сцеплений.

Торсен

От англ. TORQUE и «SENSING» — чувствительный к крутящему моменту. Сателлиты расположены в корпусе перпендикулярно его оси, объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню полуоси. Такой жесткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют блокировку дифференциала. Недостаток конструкции – сложность изготовления, сборки агрегата в целом и ремонта.

Квайф

Сателлиты расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обеих сторон отверстиях корпуса. Правый ряд сателлитов (их может быть от 3 до 5) входит в зацепление с правой шестерней полуоси, левый — с левой. Кроме того, сателлиты из разных рядов зацепляются между собой через один. Когда одно из колёс начинает отставать, связанная с ним полуосевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на полуосевую шестерню. Так обеспечиваются разные обороты колёс в повороте.

Благодаря разности крутящих моментов на колёсах возникают силы трения, осуществляющие блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость. Дифференциалы такого типа получили наибольшее распространение в тюнинге.

Все, что вы хотели узнать о дифференциалах, но боялись спросить…

по материалам журналов «4х4Club» (7-8`99) и «5 Колесо» (11`99)

Что такое дифференциал
Принудительная блокировка
Самоблокирующиеся дифференциалы
• Дисковая блокировка
• Вязкостная блокировка
• Винтовая блокировка
• Кулачковая блокировка
• Особенности управления
Межосевой дифференциал и его блокировки
• Подключаемый передний мост

---

Что такое дифференциал

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от ее ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

Главная передача заднего моста ВАЗ-2101:
1 – фланец карданного вала;
2 – сальник;
3 – маслоотражательное кольцо;
4 – передний подшипник ведущей шестерни;
5 – задний подшипник ведущей шестерни;
6 – регулировочное кольцо;
7 – опорное кольцо шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – палец сателлитов;
11 – ведомая шестерня главной передачи;
12 – коробка дифференциала;
13 – болт крепления стопора регулировочной гайки;
14 – стопор регулировочной гайки;
15 – подшипник коробки дифференциала;
16 – регулировочная гайка ведомой шестерни;
17 – болт крепления ведомой шестерни к фланцу коробки дифференциала;
18 – ведущая шестерня главной передачи;
19 – картер редуктора главной передачи;
20 – распорная втулка;
21 – шайба;
22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2. Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи. Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин. Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей. При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.

Вязкостная блокировка

Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой. Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

Кулачковая блокировка

Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.



Межосевой дифференциал и его блокировки

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние. На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием). Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами ( асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключаемый передний мост

Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке. Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей. Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.

Что такое дифференциал. Виды и схема работы



Интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле  —  это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

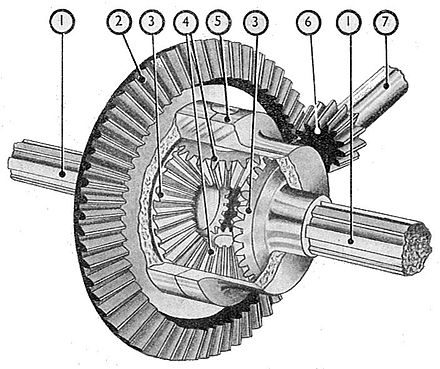

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними  в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы.  Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к  авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

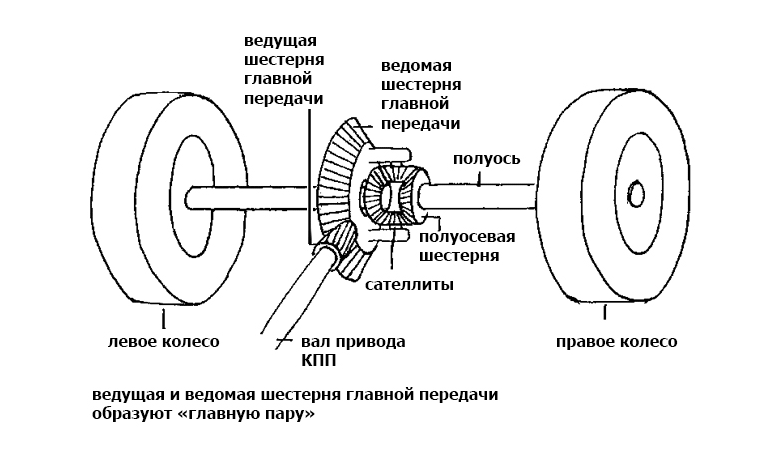

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Как это работает?

Детально показано на видео-ролике, ниже.

1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
4. Сателлиты, в свою очередь, передают вращение на полуоси.
5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Видео на тему

Виды блокировок дифференциала

Есть несколько видов блокировки:

• Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.
• Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.

По способу включения бывают:

• ручной блокировки;
• автоматической (самоблокирующей).

Привод ручной блокировки может быть:

• механический;
• электрический;
• гидравлический;
• пневматический.

Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения.  Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.

Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?

Для городских автомобилей, вполне достаточно штатного дифференциала. Если на заснеженной трассе встретился участок со льдом, они передадут большую часть крутящего момента колесу, оставшемуся на твердой поверхности. Но для поездок по сложному бездорожью, или размытой грунтовке, этого мало.

Поэтому изобрели механизмы, которые по ситуации, или по желанию водителя, могут осуществить блокировку, у полноприводных монстров даже на выбор, заднего или переднего дифференциала и блокировку межосевого дифференциала.

Как работает самоблокирующийся дифференциал

Самоблокирующийся дифференциал, по сути, представляет собой компромисс между полным блоком и свободным диффом и позволяет снизить пробуксовку колес машины в случае возникновения между ними разницы в коэффициенте сцепления с грунтом. Таким образом, значительно повышается проходимость, управляемость на бездорожье, а также динамика разгона автомобиля, причем независимо от качества дороги.

Самоблок исключает полную блокировку колес, что защищает полуоси от критических нагрузок, которые могут возникнуть на дифференциалах с принудительным выключением.

Блокировка с полуосей снимается автоматически, если при прямолинейном движении скорости вращения колес выравнивается.

Самые распространенные типы самоблоков

Дисковый самоблок – это набор фрикционных (трущихся) дисков, установленных между корпусом диффа и шестерней полуоси.

Понять, как работает дифференциал с таким блоком, несложно: пока машина едет по прямой, корпус диффа и обе полуоси крутятся вместе, как только в скоростях вращения появляется разница (колесо попало на скользкий участок), между дисками возникает трение, снижающее ее. То есть колесо, оставшееся на твердом грунте, продолжит вращаться, а не остановится, как в случае свободного дифференциала.

Вискомуфта, или иначе вязкостная муфта, так же как и предыдущий дифф, содержит два пакета дисков, только на этот раз перфорированных, установленных между собой с небольшим зазором. Одна часть дисков имеет сцепление с корпусом, другая – с валом привода.

Диски, помещены в емкость, заполненную кремнийорганической жидкостью, которая при равномерном их вращении остается в неизменном состоянии. Как только между пакетами появляется отличие в скорости, жидкость начинает быстро и сильно густеть. Между перфорированными поверхностями возникает сопротивление. Чересчур раскрутившийся пакет таким образом притормаживается, и скорость вращения выравнивается.

Зубчатый (винтовой, червячный) самоблок. Его работа базируется на способности червячной пары расклиниваться и тем самым блокировать полуоси при возникновении на них разницы в крутящих моментах.

Кулачковый самоблок. Чтобы понять, как работает дифференциал такого типа, достаточно представить открытый дифф, в котором вместо планетарного шестеренчатого механизма установлены зубчатые (кулачковые) пары. Кулачки проворачиваются (перескакивают), когда скорости вращения колес практически одинаковы, и жестко блокируются (заклиниваются), как только какое-то из них начинает пробуксовывать.

Разницы в том, как работает блокировка межосевого дифференциала и межколесного, нет – принцип действия одинаков, отличия только в конечных точках: в первом случае – два моста, во втором – два колеса, установленных на одной оси.

Источники

• https://VazNeTaz.ru/differencial
• https://TechAutoPort.ru/transmissiya/differentsial-i-glavnaya-peredacha/differentsial.html
• https://AutoVogdenie.ru/chto-takoe-differencial-v-avtomobile.html
• https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D0%B4%D0%B8%D1%84%D1%84%D0%B5%D1%80%D0%B5%D0%BD%D1%86%D0%B8%D0%B0%D0%BB-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
• https://ijeep.ru/raznoe/kak_rabotaet_mezhosevoy_differencial_ustroystvo_i_princip_raboti
• https://FB.ru/article/460593/differentsial-torsen-printsip-rabotyi
• https://AvtoNov.com/%D0%B1%D0%BB%D0%BE%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BC%D0%B5%D0%B6%D0%BE%D1%81%D0%B5%D0%B2%D0%BE%D0%B3%D0%BE-%D0%B4%D0%B8%D1%84%D1%84%D0%B5%D1%80%D0%B5%D0%BD%D1%86%D0%B8%D0%B0%D0%BB%D0%B0/
• https://VazNeTaz.ru/blokirovka-differenciala
• https://FB.ru/article/321970/samoblokiruyuschiysya-differentsial-kak-rabotaet

[свернуть]

Главная передача и дифференциал — назначение, устройство и типы

Главная передача

 Назначение главной передачи

Основное назначение главной передачи в трансмиссии — передача тяги двигателя к, так сказать, «конечному потребителю» – колесам. Если автомобиль заднеприводный, то тяга от коробки передач через карданный вал передается на главную передачу, а та, в свою очередь, перенаправляет поток мощности на колеса через полуоси (если задняя подвеска зависимая и имеет мост) или приводные валы с шарнирами равных угловых скоростей (об этом пойдет речь дальше). Если автомобиль переднеприводный, то главная передача через шестерню связана непосредственно с коробкой передач.

Есть такое понятие, как неразрезной мост. Означает оно то, что главная передача вместе с дифференциалом находятся в корпусе, к которому подсоединены или отлиты вместе с ним изначально два кожуха полуосей. Полуоси — это валы, соединяющие дифференциал и главную передачу с колесами. Данная конструкция является частью зависимой подвески автомобиля, так как жестко связывает правое и левое ведущие колеса. Полуось жестко связывает колесо и главную передачу, то есть при преодолении какоголибо препятствия весь мост перемещается вместе с колесами и всем содержимым. Убираем кожух полуосей, корпус главной передачи устанавливаем на кузов или подрамник, колеса с главной передачей соединяем с помощью приводных валов через шарниры равных угловых скоростей и получаем разрезной мост и независимую подвеску колес. Все это подробнее описано ниже в разделе «Устройство главной передачи» и представлено на рисунке 5.32.

Примечание
Главная передача служит для понижения числа оборотов, передаваемых от двигателя к колесам, и увеличения тягового усилия. Она обеспечивает передачу вращения с карданного вала на полуоси под углом 90° при классической компоновке автомобиля (о которой подробно рассказывается в главе 3). В главной передаче применяют шестеренчатые передачи, одинарные или двойные.

 Устройство главной передачи

Главная передача состоит из двух шестерен, а точнее, из конической шестерни (на рисунке 5.33 — ведущая шестерня) и конического колеса (на рисунке 5.33 — ведомое колесо).

Рисунок 5.33 Главная передача заднего неразрезного моста.

Шестерня является ведущим элементом (к ней подводится тяга от коробки передач и двигателя), а колесо —ведомым (принимает тягу от шестерни и перенаправляет под углом 90 градусов).

Шестерни изготавливают со спиральными зубьями, благодаря чему повышается прочность зубьев, увеличивается число зубьев, одновременно находящихся в зацеплении, и шестерни работают более плавно и бесшумно.

Кроме конической простой шестеренчатой передачи, у которой оси взаимно пересекаются, в легковых автомобилях применяют гипоидную передачу (показана на рисунке 5.34). В этой передаче зубья имеют специальный профиль и ось малой конической шестерни смещена вниз относительно центра большой шестерни на некоторое расстояние «S». Это дает возможность расположить карданный вал ниже и уменьшить высоту выпуклой верхней части туннеля для размещения вала в полу кузова, вследствие чего достигается более удобное размещение пассажиров в кузове. Кроме того, имеется возможность несколько снизить центр тяжести автомобиля и повысить его устойчивость при движении. Гипоидная передача обладает большей плавностью работы, более высокой прочностью зубьев и износоустойчивостью.

Примечание
Однако у гипоидной передачи есть одна неприятная особенность: порог заклинивания при обратном ходе. Расчеты данной передачи, конечно, исключают такую возможность, но всегда стоит помнить, что данную главную передачу может заклинить при превышении расчетных оборотов (при вращении в обратную сторону). Так что будьте осторожны с выбором скорости движения задним ходом.

Для гипоидной передачи необходимо применение смазки специальных сортов из-за большого давления между зубьями при работе и больших скоростей относительного скольжения между зубьями. Кроме того, требуется более высокая точность монтажа передачи.

Рисунок 5.34 Элементы главной передачи. Гипоидная передача.

Дифференциал

 Назначение дифференциала

Дифференциал позволяет катиться правому и левому ведущим колесам с различным числом оборотов при поворотах автомобиля и при движении по неровностям дороги.

При движении автомобиля на повороте (как показано на рисунке 5.35) внутреннее ведущее колесо его проходит меньший путь, чем наружное, и, для того чтобы обеспечить качение без буксования, оно должно вращаться медленнее, чем наружное колесо. Для того чтобы колеса могли вращаться с разным числом оборотов, их подсоединяют через приводные валы к дифференциалу, а уже дифференциал жестко связан с ведомым колесом главной передачи.

 Принцип работы дифференциала

Дифференциал состоит из (смотрите рисунок 5.33) полуосевых шестерен, сателлитов, оси сателлитов (которая может быть крестовидной, если сателлитов четыре) и корпуса. Полуосевые конические шестерни закреплены на внутренних концах полуосей, на наружных концах которых крепятся ведущие колеса. Сателлиты, представляющие собой малые конические шестерни, посажены свободно на оси.

Рисунок 5.x Схема работы дифференциала.

При движении автомобиля на повороте, внутреннее колесо проходит меньший путь и вследствие сцепления с дорогой начинает вращаться медленнее. При этом сателлиты, вращаясь, начинают перекатываться по замедлившей свое вращение полуосевой шестерне внутреннего колеса. В результате сателлиты начинают вращаться около своих осей, увеличивая число оборотов второй полуосевой шестерни и наружного колеса соответственно.

Примечание
При наличии дифференциала между количеством оборотов колес существует определенная зависимость, при которой сумма чисел оборотов колес всегда равна удвоенному числу оборотов коробки дифференциала, т. е. при уменьшении числа оборотов одного из колес число оборотов другого колеса на столько же увеличивается. При неподвижной коробке дифференциала, если вращается одно из колес, другое колесо будет вращаться в обратную сторону.

Однако работа дифференциала и результат положителен только в случае сухой дороги. В определенных условиях дифференциал может отрицательно повлиять на движение автомобиля.

Так, при попадании одного из колес на скользкое место (лед, грязь) колесо из-за недостаточного сцепления с дорогой начинает буксовать. При значительном ухудшении сцепления буксующего колеса с дорогой тяговое усилие на нем становится очень низким. При этом второе колесо, имеющее достаточное сцепление с дорогой, останавливается, так как вследствие свойства дифференциала распределять усилие между колесами поровну тяговое усилие на втором колесе также становится очень малым и недостаточным для движения автомобиля. Буксующее колесо вращается при этом с удвоенным числом оборотов, и автомобиль полностью останавливается.

Разновидности дифференциалов

Дифференциалы могут быть симметричными и не симметричными, а так же свободными или с возможностью блокировки.

Примечание
Дифференциал, распределяющий тягу от двигателя поровну между колесами или между осями, называется симметричным. Если же дифференциал межосевой (делит тягу от двигателя в полноприводном автомобиле между передней и задней осью), он может быть несимметричным, то есть на одну из осей передавать меньше тяги, чем на другую.

Если симметричное распределение не всегда играет на руку управляемости или проходимости автомобиля, значит эту проблему необходимо решить. Есть два пути:

1. Установить в главную передачу дифференциал с возможностью его блокировки.

Так появились дифференциалы с блокировкой. Процесс блокировки может быть отдан на откуп механическому приводу с выведением рычага управления в салон автомобиля или же передан в ведение электроники и может быть автоматическим полностью или же с управлением при помощи контроллеров в салоне автомобиля.

2. Установить дифференциал повышенного трения, который при усложнившихся дорожных ситуациях просто-напросто не позволит всей тяге «уйти» на колесо, потерявшее сцепление с поверхностью.

Устройство и принцип работы дифференциала Torsen CITY SERVICE автосервис в Тольятти автозаводский район. СТО городской Авто Сити Сервис

Дифференциал Торсен (Torsen) – это разновидность самоблокирующегося червячного дифференциала повышенного трения. Как и любой другой дифференциал, он предназначен для распределения крутящего момента между ведущими колесами либо между ведущими мостами. Название механизма происходит от словосочетания Torque Sensing, что переводится как «чувствительный к крутящему моменту». Рассмотрим принцип работы, основные компоненты, а также плюсы и минусы данного устройства трансмиссии разных поколений.

Принцип работы

Торсен является червячным самоблокирующимся дифференциалом. Это означает, что автоматическая блокировка дифференциала происходит при разности крутящих моментов на корпусе механического устройства и его на приводном вале. Сам дифференциал состоит из ведомых и ведущих червячных шестерен, которые называют «полуосевыми» и «сателлитами» соответственно. Червячная шестерня имеет одну особенность: она не вращается от других шестерен, однако сама может приводить во вращение другие шестерни. Это свойство (расклинивание) позволяет частично блокировать дифференциал.

Рассмотрим, как работает межосевой червячный дифференциал.

Если колеса автомобиля имеют хорошее сцепление с дорожным покрытием и движутся плавно, то крутящий момент между осями распределяется в равных отношениях. При резком увеличении крутящего момента ведущие червячные шестерни пытаются начать движение в противоположную сторону. Ведомые шестерни перегружаются, блокируются выходные валы, а лишний крутящий момент от двигателя машины передается на другую ось.

Межколесный самоблокирующийся червячный дифференциал включается в работу при проскальзывании одного из колес. При пробуксовке падает крутящий момент на одном колесе, Торсен блокируется и передает крутящий момент от двигателя машины на другое колесо. Блокировка буксующего колеса при этом является частичной, а степень блокировки зависит от того, насколько сильно уменьшилась величина крутящего момента.

Самоблокирующийся дифференциал Torsen может максимально перераспределить крутящий момент до соотношения 7:1 (86%:14%).

Устройство и основные компоненты

Рассмотрим, из каких основных элементов состоит Торсен:

• Корпус (другое название: «чашка дифференциала»). Он передает крутящий момент от главной передачи на полуосевые шестерни через сателлиты. На нем крепится ведомая шестерня главной передачи. Внутри чашки дифференциала имеются оси, на которых установлены сателлиты.
• Правая и левая полуосевые шестерни (другое название: «солнечные шестерни»). Они передают крутящий момент на оси/полуоси через шлицевое соединение.
• Сателлиты правой и левой полуосевых шестерен. Соединяют чашку дифференциала и полуосевые шестерни. Торсен имеет в своей конструкции четыре сателлита.
• Выходные валы.

Отметим, что данная разновидность самоблокирующегося дифференциала обладает наиболее совершенной конструкцией.

Поколения дифференциала Torsen

Самоблокирующийся дифференциал Torsen имеет три поколения:

• T-1 – первое поколение самоблокирующегося устройства распределения крутящего момента. В нем в качестве червячных пар выступают сателлиты и шестерни ведущих полуосей. Сателлиты полуосей связаны прямозубым зацеплением. Оси сателлитов перпендикулярны полуосям. Межколесный дифференциал Торсен первого поколения позволяет колесам автомобиля вращаться с различной скоростью. При проскальзывании колеса механизм пытается передать большую часть мощности двигателя автомобиля на другую полуось, после чего червячная пара этой полуоси расклинивается. При этом сила трения, которая возникает в червячном зацеплении из-за разности величин крутящих моментов на колесах, блокирует дифференциал. Первое поколение дифференциала Torsen самое мощное из всех конструкций в своем классе.
• T-2 – второе поколение устройства. Главные отличия от первого поколения: оси сателлитов здесь расположены вдоль полуосей; сами сателлиты расположены в специальных карманах корпуса дифференциала; участвующие в процессе блокировки механизма при расклинивании шестерни парных сателлитов – косозубые.
• T-3 – третье поколение дифференциала. Имеет планетарную конструкцию. Третье поколение Торсен используется, в основном, в качестве межосевого дифференциала на автомобилях, имеющих полный привод. Механизм имеет компактные габариты в связи с тем, что ведущая шестерня и оси сателлитов расположены в конструкции параллельно.

Преимущества и недостатки

Начнем с достоинств дифференциала Torsen:

• высокая точность работы;
• плавность работы;
• низкий уровень шума при работе;
• распределение мощности двигателя автомобиля между колесами или ведущими мостами происходит автоматически и не требует участия водителя;
• мгновенное перераспределение крутящего момента не влияет на процесс торможения;
• при корректной эксплуатации практически не нуждается в обслуживании (необходимы лишь контроль уровня трансмиссионного масла и его своевременная замена).

Недостатки дифференциала Торсен:

• высокая стоимость из-за сложности изготовления и сборки механизма;
• увеличение расхода топлива из-за потерь на трение элементов механического устройства;
• сравнительно низкий КПД;
• предрасположенность к заклиниванию;
• высокий износ нагруженных элементов;
• механизм требует особые смазочные материалы из-за значительного тепловыделения при работе;
• ускоренный износ деталей при использовании колес одной оси с разными характеристиками (например, при установке запасного колеса, отличающегося от установленных колес).

Применение

Самоблокирующийся дифференциал Torsen используют как в качестве межколесных, так и в качестве межосевых устройств распределения крутящего момента. Широкую известность получил дифференциал Torsen Audi Quattro. В современных полноприводных автомобилях данное механическое устройство устанавливается довольно часто. Отметим, что межосевой дифференциал Torsen используется практически на всех автомобилях Hummer.

Популярность устройства распределения крутящего момента Торсен обусловлена отсутствием связи с какой-либо электроникой или муфтами. Данный элемент трансмиссии – это сравнительно  простой механизм, отличающийся мгновенным срабатыванием и отсутствием негативного влияния на процесс торможения. Именно поэтому дифференциал данного типа используют в своих автомобилях ведущие автопроизводители.

Дифференциальная передача | Britannica

Дифференциальная передача , в автомобильной механике, зубчатая передача, которая позволяет передавать мощность от двигателя на пару ведущих колес, распределяя усилие поровну между ними, но позволяя им следовать по траекториям разной длины, как при повороте поворот или пересечение неровной дороги. На прямой дороге колеса вращаются с одинаковой скоростью; при повороте внешнее колесо должно двигаться дальше и будет вращаться быстрее, чем внутреннее колесо, если его не удерживать.

Обычный автомобильный дифференциал был изобретен в 1827 году французом Онезифором Пекером. Впервые он был использован на паровых транспортных средствах и был хорошо известен, когда в конце 19 века появились двигатели внутреннего сгорания.

Элементы дифференциала Пекера показаны на рисунке. Мощность от трансмиссии передается на коническую коронную шестерню шестерней ведущего вала, обе из которых удерживаются в подшипниках (не показаны) в картере заднего моста.Корпус представляет собой открытую коробчатую конструкцию, которая прикреплена болтами к коронной шестерне и содержит подшипники для поддержки одной или двух пар диаметрально противоположных конических шестерен дифференциала. Ось каждого колеса прикреплена к боковой шестерне дифференциала, которая входит в зацепление с шестернями дифференциала. На прямой дороге колеса и боковые шестерни вращаются с одинаковой скоростью, между боковыми шестернями дифференциала и шестернями нет относительного движения, и все они вращаются как единое целое с корпусом и коронной шестерней. Если автомобиль поворачивает влево, правое колесо будет вынуждено вращаться быстрее, чем левое колесо, а боковые шестерни и шестерни будут вращаться относительно друг друга.Зубчатый венец вращается со скоростью, равной средней скорости левого и правого колес. Если колеса поддомкрачены, когда коробка передач находится в нейтральном положении, и одно из колес повернуто, противоположное колесо повернется в противоположном направлении с той же скоростью.

Encyclopædia Britannica, Inc.

Крутящий момент (крутящий момент), передаваемый на два колеса с помощью дифференциала Pecqueur, одинаков. Следовательно, если одно колесо проскальзывает, как по льду или грязи, крутящий момент на другом колесе уменьшается.Этот недостаток можно отчасти преодолеть за счет использования дифференциала повышенного трения. В одном варианте муфта соединяет одну из осей и коронную шестерню. Когда одно колесо сталкивается с низким сцеплением, его тенденция к пробуксовке сдерживается муфтой, что обеспечивает больший крутящий момент для другого колеса.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

2.972 Как работает дифференциал

---

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ: Распределите мощность от вала трансмиссии автомобиля на пару левых-правых колес (1-е ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ), позволяя колеса для вращения с разной скоростью (ВТОРОЙ ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ).

ПАРАМЕТР ДИЗАЙНА: Дифференциал

---

ИСТОРИЯ: Дифференциал был впервые изобретен в Китае, в третий век,

г. н.э.

---

ГЕОМЕТРИЯ / СТРУКТУРА:

Компоненты дифференциала Система

Зубья шестерни : Ведущее колесо и Зубья ведущей шестерни имеют спиральную форму, что позволяет двигаться вверх и вниз на неровной или неровной дороге условия.

---

ОБЪЯСНЕНИЕ, КАК ЭТО РАБОТАЕТ / ИСПОЛЬЗУЕТСЯ:

Зачем нужен дифференциал? : Когда автомобиль поворачивает, одно колесо на «внутренней» дуге поворота, а другое колесо — на «за пределами.» Следовательно, внешнее колесо должно вращаться быстрее, чем внутреннее. один, чтобы преодолеть большее расстояние за то же время. Таким образом, поскольку два колеса не двигаются с одинаковой скоростью, необходим дифференциал.Автомобиль дифференциал размещается посередине между ведущими колесами на передних, задних или обе оси (в зависимости от того, передний, задний или полноприводный автомобиль). В автомобили заднеприводные, дифференциал преобразует вращательное движение трансмиссии вал, расположенный параллельно движению кабины, до вращательного движения полуосей (на концах которых расположены колеса), которые лежат перпендикулярно движению автомобиля.

Обороты, колеса разные Скорости	Расположение дифференциала в автомобиле

Как это работает: Предполагая, что колеса не проскальзывают и не выкручиваются управления, следующие два примера движения автомобиля описывают, как работает дифференциал, когда автомобиль движется вперед и при повороте. (см. раздел Дифференциал повышенного трения для колеса скольжение).

Дифференциал при въезде автомобиля Прямая линия (колеса с одинаковой скоростью)

Когда автомобиль едет прямо, оба колеса едут одновременно скорость. Таким образом, шестерни планетарной передачи свободного хода не вращаются вообще. Вместо этого, как вал трансмиссии вращает коронное колесо, вращательное движение передается непосредственно на полуоси, причем оба колеса вращаются с угловой скоростью коронного колеса (у них такая же скорость).

Дифференциал, когда автомобиль поворачивает А Угол (колеса 2 вне поворота)

При повороте автомобиля колеса должны двигаться с разной скоростью. В В этой ситуации шестерни планетарной передачи вращаются относительно ведущего колеса, когда они вращаются. вокруг солнечных шестерен. Это позволяет неравномерно передавать скорость коронной шестерни на два колеса.

---

ДОМИНАНТНАЯ ФИЗИКА:

Переменная	Описание	Метрическая система Единицы	Английский Единицы
в	Скорость при точка контакта между шестернями	м / сек	дюйм / сек
выиграть	Угловая скорость коронной шестерни	рад / с	об / мин
w1	Угловая скорость одной шестерни / колеса	рад / с	об / мин
w2	Угловая скорость другой шестерни / колеса	рад / с	об / мин
R1	Радиус шага одна передача	м	дюйм
r2	Радиус шага другая передача	м	В
Штифт	Входная мощность, от трансмиссия	Вт	Мощность
Pout1	Выход на Левый полуоси	Вт	Мощность
Pout2	Выход на Полуось правый	Вт	Мощность
T1	крутящий момент передается на левое колесо	Н-м	фут-фунт
T2	крутящий момент передается на правое колесо	Н-м	фут-фунт
N1	Количество зубьев на одной передаче	–	–
N2	Количество зубьев на другой передаче	–	–

Иллюстрация для объяснения Передаточное число

Передаточные числа: Передаточное отношение скоростей между шестернями зависит от соотношения зубьев между двумя соседними шестернями, так что

w ₁ x N ₁ = w ₂ x N ₂ ,

, где w — соответствующая угловая скорость, а N = количество зубьев. на шестерне.

Скорость : Когда две шестерни находятся в контакте и нет скольжения, v = w ₁ x r ₁ = w ₂ x r ₂ , где v — тангенциальная скорость в точке контакта между шестернями, а r — соответствующее продольный радиус шестерни. В дифференциале, поскольку скорость, передаваемая коронной шестерней используется обоими колесами (не обязательно движется с одинаковой скоростью),

w _дюйм = (w ₁ + w ₂ ) / 2

Мощность: Как правило, каждое зацепление шестерни имеет потерю эффективности на 1-2%, поэтому с три различных сетки от вала трансмиссии до каждого полуоси, система фактически будет с КПД от 94% до 97%.Для упрощения предположим, что система на 100% эффективна; затем

P _вход = P _{выход1 +} P _выход2 , или P _в = (T ₁ x ширина ₁ ) ₊ (T ₂ x ширина ₂ ),

, где P _в — потребляемая мощность от передачи на дифференциал, а P _out — выходная мощность от дифференциал на колеса. T — крутящий момент, приложенный к каждому полуоси соответственно.

---

ОГРАНИЧИТЕЛЬНАЯ ФИЗИКА:

Вещи, которые могут ограничивать или нарушать поведение дифференциала включают контактные напряжения между шестернями, что также ограничивает передачу крутящего момента как усталость, так и потери из-за трения между шестернями.

---

LIMITED SLIP ДИФФЕРЕНЦИАЛ:

Если одно из колес, прикрепленных к дифференциалу, решает удариться о лед, например, он проскальзывает и вращается со всей скоростью, которую должен распределять дифференциал.Таким образом, механизм блокировки или «дифференциал повышенного трения» позволяет одному колесу скольжение или вращение свободно, в то время как некоторый крутящий момент передается на другое колесо (надеюсь, на сухом земельные участки!).

---

УЧАСТКИ / ГРАФИКИ / ТАБЛИЦЫ:

Не отправлено

---

ГДЕ НАЙТИ ДИФФЕРЕНЦИАЛЫ:

В задних мостах большинства легковых и грузовых автомобилей.

---

ССЫЛКИ / ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

http: // www.srl.gatech.edu/education/ME3110/design-reports/RSVP/DR4/catalog/gearbas.htm

http://www.ul.ie/~gordons/lavelles/diflimed.html

Маколей, Дэвид. Как все устроено , стр. 49

Конспект лекций по курсу 2.72

---

Как работает дифференциал? 3 вопроса

Нет автомобилей без дифференциалов — иначе мы ехали бы по крутым поворотам с пробуксовкой колес и визгом шин.Этот важный компонент расположен в центре ведущей оси, где его функция состоит в том, чтобы гарантировать, что два колеса могут вращаться с разной скоростью при движении по поворотам, при этом имея одинаковую тяговую мощность. Крутящий момент двигателя всегда делится в фиксированном соотношении.
Кстати: У полноприводных автомобилей есть дифференциал на каждой оси, плюс центральный дифференциал, который распределяет мощность двигателя между осями в заданном соотношении.

Основным техническим принципом обычно является так называемая коническая дифференциальная передача с клеткой дифференциала, двумя планетарными шестернями и двумя выходными валами.Важнейшей особенностью является то, что две планетарные шестерни образуют связь между приводом двигателя и двумя выходными валами, но делают это по-разному:

• При движении прямо: Двигатель приводит в движение клетку дифференциала. Планетарные передачи в это время неподвижны. В результате сепаратор и два выходных вала вращаются с одинаковой скоростью. Это означает, что два колеса на оси также вращаются с одинаковой скоростью.
• При движении на поворотах: Теперь внешнее колесо оси должно преодолевать большее расстояние, поэтому два выходных вала должны вращаться с разной скоростью.Для этого планетарные шестерни дифференциала вращаются вокруг своих осей с разной скоростью. Это уравновешивает разницу в скоростях двух колес.

Основной технический принцип дифференциала становится проблемой, когда две шины на ведущей оси движутся по поверхностям с разным сцеплением, например, по льду и сухому асфальту. Колесо на льду будет крутиться, а другое вообще не двигаться. Автомобиль «застрянет». Это происходит потому, что дифференциал распределяет мощность двигателя в соответствии с сопротивлением шин.Колесо на льду, естественно, имеет значительно меньшее «сопротивление», поэтому дифференциал распределяет на него всю мощность привода. Блокировка дифференциала помогает поддерживать движение в таких ситуациях. Они передают привод обратно на шину, которая вращается медленнее или не вращается совсем. Блокировки дифференциала бывают разных типов.
Очень ясное и понятное объяснение основного принципа дифференциала представлено в этом короткометражном фильме 1937 года:

Как работает дифференциал? 3 вопроса — 3 ответа последнее изменение: 30 апреля 2019 г., Маркус Исгро

Как работает дифференциал?

Нефтяники любят свою терминологию. Коллектор, крутящий момент, дифференциал. Энтузиасты используют эти термины с большим энтузиазмом, в то время как средний автомобилист кивает, имея очень мало представления о том, что обсуждается.

Если вы поклонник Top Gear или его мега-бюджетного конкурента: The Grand Tour, вы можете узнать выражение «дифференциал с ограниченным скольжением». Вы, вероятно, знаете, что это положительный момент и используется на высокопроизводительных автомобилях, но, возможно, не совсем уверены, почему.

Чтобы быстро разобраться, давайте начнем с объяснения, что такое на самом деле дифференциал.

ЧТО ТАКОЕ ДИФФЕРЕНЦИАЛ?

Проще говоря, дифференциал — это система, которая передает крутящий момент двигателя на колеса. Дифференциал забирает мощность от двигателя и разделяет ее, позволяя колесам вращаться с разной скоростью.

Вы, наверное, спросите, почему мне нужно, чтобы колеса вращались с разной скоростью друг от друга?

Если вы бензин, это, вероятно, до боли очевидно. С другой стороны, если вы бензин, то не стали бы читать статью, объясняющую, как работает дифференциал.

Все сводится к основам физики.

Представьте себе вагонетку из картона с колесами от молочных бутылок, нарезанными на соломенные оси. Вы можете катить его вперед и назад сколько угодно. Он будет катиться свободно и плавно.

Поверните его за угол, и у вас не будет проблем, так как каждое колесо может вращаться независимо от другого.

Теперь попробуйте приклеить колеса к оси соломинки. Вы заметите, что колеса теперь скользят по полу, когда вы пытаетесь повернуться.Это связано с тем, что каждое из колес должно пройти разное расстояние, но заблокировано вместе на одной оси.

Давайте поднимем его на ступеньку выше. Представьте, что вы пытаетесь повернуть 2-тонный автомобиль на скорости 60 миль в час с заблокированными колесами. Колеса не будут просто прыгать через дорогу. Их сильно выталкивают на асфальт. Эти огромные силы создают огромную нагрузку на всю конструкцию транспортного средства.

Вам вообще будет сложно повернуть, не говоря уже о плавности и безопасности на высоких скоростях.

Инженеры должны были придумать умный способ подключения колес к выходной мощности двигателя, но при этом позволить каждому колесу двигаться со скоростью, отличной от скорости другого.

ЗДЕСЬ КАК ЭТО РАБОТАЕТ

Если посмотреть на современный дифференциал в сборе, он выглядит невероятно сложно.

Однако, если вы разберете его систематически и поймете основы того, чего он пытается достичь и как он пытается этого достичь, вы заметите, что это действительно довольно красивая вещь.

Чтобы увидеть дифференциал в ретро-стиле, посмотрите это видео от Chevrolet motors.

Теперь мы понимаем основы дифференциала, или «открытого дифференциала» в данном случае, давайте обсудим немного больше о дифференциале повышенного трения (LSD).

Представьте, что вы на трассе и пытаетесь выйти из крутого поворота на скорости 50 миль в час. Вся эта сила пойдет по пути наименьшего сопротивления.

Весь вес перенесен в одну сторону.Вся эта мощность просто вращает внутреннее колесо, что приводит к огромной потере мощности или вращению и огромной аварии.

LSD существует, чтобы минимизировать эту потерю привода. Система сцепления обеспечивает трение с каждой стороны оси, позволяя автомобилю перераспределять крутящий момент на каждое колесо, позволяя при необходимости снизить мощность. Если вы умеете управлять рулем, вы даже сможете управлять автомобилем на повороте, используя только мощность.

Как мы уверены, вы можете себе представить: весь дифференциальный механизм должен выдерживать огромную силу, что является лишь одной из причин, почему эти компоненты сделаны из самых прочных материалов.Не соломинки и крышки от молочных бутылок.

Дифференциалы должны быть чрезвычайно прочными. Когда автомобили были медленнее и менее требовательны, можно было использовать более дешевые металлы. Это уже не так.

Даже самые простые автомобили сегодня могут комфортно двигаться со скоростью более 90 миль в час и способны безопасно проходить поворот на относительно высоких скоростях. Высококачественные компоненты больше не предназначены для гоночной трассы.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ.ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Что является функцией дифференциала в автомобиле?

Как и у большинства компонентов транспортного средства, каждый из них выполняет определенную задачу, которая помогает ему двигаться. Возможно, вы слышали о дифференциале автомобиля, но что это такое и для чего он нужен?

Что такое дифференциал?

Дифференциал как часть переднего и / или заднего моста играет важную роль в поворотах вашего автомобиля. Дифференциал предназначен для привода пары колес, позволяя им вращаться с разной скоростью.Эта функция обеспечивает пропорциональную скорость вращения левого и правого колеса. Если внутренняя шина вращается на 15 об / мин меньше, чем при движении по прямой, то внешняя шина будет вращаться на 15 об / мин больше, чем при движении по прямой.

Например, когда ваш автомобиль поворачивает за угол, колесо снаружи должно двигаться быстрее, чем колесо внутри. Дифференциал распределяет равный крутящий момент на оба колеса. Это позволяет колесам реагировать на сопротивление или обеспечивать сцепление, чтобы дать колесу большее сопротивление при меньшем вращении.Колесо с меньшим сопротивлением вращается быстрее.

Некоторые автомобили, например картинги, не оснащены дифференциалом. В этом случае оба ведущих колеса вынуждены вращаться с одинаковой скоростью, обычно на общей оси, приводимой в движение простым цепным приводом. Транспортные средства с передним приводом сконструированы иначе, поскольку ось и дифференциал в сборе расположены в узле моста трансмиссии или трансмиссии.

Три типа дифференциалов

Открытый дифференциал — самая старая и самая распространенная конструкция, подходящая для различных марок и моделей автомобилей. Это самый простой, надежный и широко используемый тип дифференциала. Ведущая шестерня, расположенная на конце приводного вала, входит в зацепление с коронной шестерней, которая затем передает мощность на обе оси через другой набор шестерен. Единственный недостаток в его конструкции заключается в том, что когда одно колесо начинает проскальзывать, вся мощность по существу направляется на колесо с наименьшим сцеплением, что делает эту установку непригодной для скалолазания или скоростных гонок.

Limited-Slip похож на открытый дифференциал, но использует встроенную систему сцепления.Механизм сцепления блокирует левую и правую стороны оси вместе, когда колесо теряет сцепление с дорогой. Это предпочтительная система для высокопроизводительных транспортных средств, таких как драгрейсеры и автомобили, буксирующие тяжелые грузы.

Torque-Vectoring — последняя разработка в области дифференциальной техники. Вектор крутящего момента включает в себя сложный набор датчиков и электроники для получения данных от системы рулевого управления, положения дроссельной заслонки, поверхности дороги и т. Д., Что дает ему возможность распределять мощность на каждое колесо в соответствии с данными.Эта опция обеспечивает максимальное сцепление с дорогой на поворотах, значительно повышая производительность.

Уход за дифференциалом

Регулярное техническое обслуживание любого транспортного средства — необходимость в замене масла, ремней, шлангов и других жидкостей. Дифференциальная жидкость не исключение. Масло дифференциала применяется для смазки МКПП и дифференциалов. Это похоже на важность моторного масла для двигателя. Он играет жизненно важную роль в защите дифференциала и трансмиссии, позволяя им работать безопасно и плавно.

Отработанная жидкость дифференциала со временем становится грязной и загрязненной. Продолжать движение с загрязненной жидкостью сопряжено с риском, поскольку это может привести к ненужному износу компонентов и необратимому повреждению. Признаки того, что ваш дифференциал нуждается в обслуживании:

• • Жужжание только при замедлении.
  • Вой или вой при разгоне на малых или больших скоростях.
  • Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
  • Регулярный лязгающий звук через каждые несколько футов или при начале движения.
  • Постоянная вибрация, которая увеличивается с увеличением скорости автомобиля.

Запланируйте замену масла дифференциала, также известного как трансмиссионное масло, или замену масла в коробках передач через каждые 30 000 миль, но не более 60 000 миль, квалифицированным техником. Чистое свежее масло обеспечивает лучшую защиту дифференциала, что повышает безопасность движения. Как и любой другой компонент автомобиля, хорошо смазанные детали обеспечивают оптимальную производительность.

Обслуживание дифференциала

Ваш автомобиль или грузовик не смог бы далеко уехать, если бы не поворачивался.Смазочная жидкость внутри дифференциала отводит тепло от шестерен, продлевая срок их службы и удерживая вас на дороге. По вопросам технического обслуживания, включая замену масла, промывку тормозов или дифференциальное обслуживание, обращайтесь в Sun Auto Service! Мы специалисты по полному ремонту и обслуживанию автомобилей. Наши сертифицированные специалисты ASE прошли специальную подготовку по всем аспектам ухода за автомобилями всех марок и моделей легковых и легких грузовиков. У нас есть рейтинг A + от Better Business Bureau, и легко понять, почему.Мы гарантируем свою работу в письменной форме и выполняем только те услуги, которые вы разрешаете. Зачем идти к дилеру, если Sun Auto Service — альтернатива номер один? Запишитесь на прием для следующего технического обслуживания и узнайте, что делает Sun Auto Service лучшим выбором в области ухода за автомобилем.

Как работают дифференциалы? — Как это работает

Дифференциал стал важной вехой в развитии автомобилей. Без этого автомобили были бы хороши на прямых дорогах, но они бы вылетали из строя, как только заходили в угол. Это потому, что, хотя колеса слева и справа от машины вращаются с одинаковой скоростью на прямой дороге, они не в повороте.

Внутреннее колесо в повороте выбирает более короткий путь, поскольку оно вращается вокруг меньшего радиуса: его необходимо замедлить по сравнению с движением по прямой дороге. Однако внешнее колесо проходит более длинный путь и поэтому должно двигаться быстрее, чем его противоположный номер: оно преодолевает большее расстояние.

Когда колеса могут вращаться свободно, как на не приводимой оси, это не проблема.Однако, когда они оба подключены к одному и тому же двигателю и трансмиссии, возникают некоторые сложности. Как вы поглощаете эту разницу в скорости? Ну с дифференциалом. По сути, это позволяет колесам вращаться с разной скоростью. Без него единственный способ поглотить любую разницу в скорости — это буксовать шину по земле — колеса будут заблокированы, и разница в скорости будет невозможна.

Дифференциал основан на принципе солнечной и планетарной передач. Эта шестерня установлена ​​внутри водила и может свободно вращаться.Опорные колеса соединены с ведущими шестернями, а привод передается через водило, которое вращается, когда автомобиль начинает движение.

На прямой дороге планетарные шестерни внутри неподвижны, хотя сами шестерни испытывают радиальное движение внутри водила, с которым они связаны. Они начинают вращаться на своих отдельных осях в углах, при этом все еще перемещаясь внутри корпуса дифференциала.

Это «двойное» вращение объясняет разницу в скорости в поворотах: одна ось может «замедляться», а другая «ускоряться» — результирующая движущая сила одинакова, но теперь она распределяется между двумя колесами неравномерно.

Как работают дифференциалы

Узнайте больше об удивительной науке в последнем выпуске How It Works. Его можно приобрести во всех хороших розничных магазинах, или вы можете заказать его в Интернете в магазине ImagineShop. Если у вас есть планшет или смартфон, вы также можете загрузить цифровую версию на свое устройство iOS или Android. Чтобы не пропустить выпуск журнала How It Works , подпишитесь сегодня!

Plus, убедитесь, что вы также ознакомились с нашими специальными предложениями только в цифровом формате, такими как «Удивительные изобретения», «Исследуй Марс» и «Путеводитель по галактике», которые можно загрузить на свое цифровое устройство прямо сейчас!

Как усилитель рулевого управления снимает напряжение с вождения

Как сделать машину за 86 секунд

Tesla Model S: как работают автоматизированные функции автомобиля?

Как работают дифференциалы | HowStuffWorks

Если вы читали «Как работают автомобильные двигатели», вы понимаете, как генерируется энергия в автомобиле; и если вы прочитали «Как работают механические трансмиссии», вы поймете, в чем будет заключаться сила.Эта статья расскажет о дифференциале — где мощность в большинстве автомобилей делает последнюю остановку перед вращением колес.

Дифференциал имеет три рабочих места:

Объявление

• Направлять мощность двигателя на колеса
• Действовать в качестве конечного понижающего редуктора в транспортном средстве, уменьшая скорость вращения трансмиссии в последний раз, прежде чем она ударится о колеса вращаться с разными скоростями (именно этот дифференциал получил свое название. )

Из этой статьи вы узнаете, зачем вашему автомобилю нужен дифференциал, как он работает и каковы его недостатки. Мы также рассмотрим несколько типов позиционирования, также известных как дифференциалы повышенного трения .

Зачем нужен дифференциал

Колеса автомобиля пробуксовывают с разной скоростью, особенно при поворотах. Из анимации видно, что каждое колесо проходит разное расстояние во время поворота, и что внутренние колеса проходят меньшее расстояние, чем внешние колеса.Поскольку скорость равна пройденному расстоянию, разделенному на время, необходимое для прохождения этого расстояния, колеса, которые проходят меньшее расстояние, движутся с меньшей скоростью. Также обратите внимание, что передние колеса перемещаются на другое расстояние, чем задние.

Этот контент несовместим с этим устройством.

Для неприводных колес на вашем автомобиле — передние колеса на заднеприводном автомобиле, задние колеса на переднеприводном автомобиле — это не проблема. Между ними нет связи, поэтому они вращаются независимо. Но ведущие колеса связаны друг с другом, так что один двигатель и трансмиссия могут вращать оба колеса. Если бы у вашего автомобиля не было дифференциала, колеса пришлось бы заблокировать вместе, чтобы заставить их вращаться с одинаковой скоростью. Это затруднит поворот вашей машины: чтобы машина могла повернуть, одна шина должна выскользнуть. С современными шинами и бетонными дорогами требуется большое усилие для проскальзывания шины. Эта сила должна передаваться через ось от одного колеса к другому, создавая большую нагрузку на компоненты оси.

FAQ по дифференциалу

Для чего используются дифференциалы?

Дифференциал — это устройство, которое распределяет крутящий момент двигателя на два направления, позволяя каждому выходу вращаться с разной скоростью.

Что делает дифференциал?

Дифференциал выполняет три функции: направлять мощность двигателя на колеса; действовать как последняя передача в транспортном средстве, уменьшая скорость вращения трансмиссии в последний раз, прежде чем она ударится о колеса; и передавать мощность на колеса, позволяя им вращаться с разной скоростью.

У всех автомобилей есть дифференциалы?

Дифференциал встречается на всех современных легковых и грузовых автомобилях, а также во многих полноприводных (постоянных полноприводных) автомобилях.

Сколько стоит замена дифференциала?

По данным Car Brain, стоимость обычно составляет от 200 до 400 долларов.

Почему он называется дифференциалом?

Он называется дифференциалом из-за того, как он передает мощность на колеса, позволяя им вращаться с разной скоростью.

.

No related posts.
