Устройство и основные неисправности карбюраторов

Карбюраторные двигатели внутреннего сгорания, которые еще не так давно были вершиной автомобилестроения, практически отошли в прошлое – их заменили инжекторные системы. Но как показывает статистика, карбюраторы по-прежнему распространены, вот только сузились области их применения. Хоть инжекторы и принято считать более совершенными, грамотному автолюбителю хотя бы ради интереса стоит немного узнать об устройстве карбюраторных системах. Если же он владеет автомобилем с карбюратором, данный материал наверняка окажется для него еще и очень полезным. Об устройстве, эксплуатации, обслуживании и неисправностях карбюраторов – в материале АвтоПро.

Достоинства и недостатки

Говоря об отличиях карбюраторных систем от инжекторных даже знающие люди часто сводят дискуссию к обсуждению достоинств и недостатков первых. Конечно, переход на инжекторы не был спонтанным – ему предшествовали серьезные изменения в машиностроении, так и требования потенциальных покупателей к личному транспорту. Давайте рассмотрим, чем карбюратор может похвастать, а что является его слабой стороной:

  • Достоинства: простота, дешевизна, низкие требования к октановому числу топлива, относительно неплохая динамика;
  • Недостатки: низкий КПД, чувствительность к низким, а также очень высоким температурам, высокий расход топлива, невозможность соответствовать экологическим стандартом Евро.

Кстати, последнее является одной из серьезнейших причин, по которым на карбюраторы смотрят с опаской в странах Запада – он не соответствует даже самым «щадящим» требованиям экологических стандартов. На мотоциклы его, впрочем, ставят, но и экологические требования к данному виду транспорта менее жесткие. Не в пользу агрегата говорит и низкий коэффициент полезного действия. Десятая его часть уходит только на работу топливной системы. Отчасти недостатки карбюраторов компенсируются их «всеядностью» и простотой в ремонте.

Принцип работы

Карбюратор можно назвать сердцем питающей системы двигателя. Он отвечает за «приготовление» топливно-воздушной смеси, которая будет подана в цилиндры двигателя. Если вкратце, то суть работы этого агрегата в том, чтобы создавать топливовоздушную смесь. Кроме того, в карбюраторе имеется диффузор, который отвечает за подачу топлива – двигатель не всасывает его сам, как считают многие автолюбители. Также карбюратор позволяет двигателю нормально работать при разных режимах. Среди них:

  • Холостой ход;
  • Средние обороты;
  • Высокая (максимальная) нагрузка;
  • Введение в работу при полном охлаждение, как, например, после продолжительного нахождения на морозе.

Как несложно догадаться, карбюратор по-разному обогащает топливо и подает его в разных количествах – определенный состав топливовоздушной смеси и определенное ее количество будет соответствовать определенному режиму работы двигателя. Нормальную работу силового агрегата поддерживают и смежные с ним системы, как-то система охлаждения, электросистема и т.

п. Здесь особенно важно понимать, что карбюратор должен быть четко откалиброван, ведь иначе вся система не будет работать в полную меру своих возможностей.

А что внутри агрегата

Вообще, карбюратор часто делят на две части. Одна поплавковая, а вторая – смесительная. Это вполне логичное упрощение, однако неопытного автолюбителя оно может навести не на тот след. Давайте попробуем разобраться с устройством агрегата, рассматривая все ключевые элементы, входящие в его состав. Для начала перечислим их, а уже потом рассмотрим в подробностях:

  1. Поплавковая камера;
  2. Система холостого хода;
  3. Главная дозирующая система;
  4. Экономайзер;
  5. Эконостат;
  6. Смесительная камера;
  7. Ускорительный насос.

Одним из самых важных элементов принято считать поплавковую камеру. Она работает так: когда двигатель потребляет топлива, камера начинает опустошаться, причем по мере движения находящегося в ней поплавка вниз открывается игольчатый канал. В работу включается уже топливный насос – как только объем топлива в камере будет достаточным, поплавок спровоцирует закрытие канала. Кстати, если в систему добавить достаточно мощный электрический бензонасос, агрегат будет быстрее набирать обороты за счет сгорания больших объемов топливовоздушной смеси (камера будет попросту наполняться быстрее).

Система холостого хода берет на себя задачу правильного дозирования топлива при, как несложно догадаться, холостых оборотах. Все просто: на холостых главная дозирующая система бездействует, поскольку требуемые объемы топлива невелики, так что работать должна узкоспециализированная система. Эту систему также можно отрегулировать в сторону большего или меньшего обогащения смеси. Главная дозирующая система заслуживает отдельного упоминания. Изучая ее, можно представить, чем могли вдохновляться инженеры, разрабатывавшие инжекторные системы. Если по-простому, то главная дозирующая система отвечает за дозировку горючего в случаях, когда автомобиль едет на средней скорости.

Вот из каких элементов она состоит:

  • Жиклеры. Это дозирующий элемент, выполненный в виде резьбовой пробки с одним четко откалиброванным отверстием;
  • Главный распределитель. Понять его назначение легко по одному лишь названию;
  • Диффузор. Место сужения воздушного канала, за счет которого увеличивается скорость потока атмосферного воздуха.

Экономайзер включен как в однокамерный, так и двухкамерный карбюратор. Он обеспечивает еще более сильное обогащение горючего. Незаменим в тех случаях, когда автомобиль нужно разогнать до 110 и более километров в час. Здесь стоит отметить, что существуют экономайзеры принудительного холостого хода (сокращенно ЭПХХ), призванные обеднять топливовоздушную смесь. Обычный экономайзер своему названию не соответствует – он обогащает смесь, открывая дополнительный канал для подачи топлива. Работает в тандеме с дроссельной заслонкой и может иметь механический или же пневматический привод.


Эконостат можно назвать одним из самых простых элементов карбюраторной системы. Он представляет собой трубку, которая поднимает уровень топлива по мере роста числа оборотов коленчатого вала. Эконостат обогащает смесь кислородом. Напоминаем, что правильный состав смеси отвечает не только за мощностные показатели мотора, но и за его экономичность. Эконостат позволяет сделать карбюраторный автомобиль намного более экономичным в плане расхода топлива.

Смесительная камера, одновременно являющаяся нижней частью карбюратора, является той второй «половинкой» агрегата, которую относят к важнейшим компонентам карбюратора. И неудивительно: как и поплавковая, смесительная камера берет на себя основные задачи агрегата. Это главный воздушный тракт, включающий топливодозирующие элементы, дроссельную заслонку и, по сути, диффузор. Как уже было указано выше, карбюраторы бывает одно- и двухкамерными. Речь идет именно о количестве смесительных камер и дроссельных заслонок.

Заслонки в карбюраторах с парой смесительных камер могут открываться или одновременно, или последовательно (зависит от устройства конкретного двигателя).

Ускорительный насос обязательно входит в состав карбюраторов. Без него автомобиль мог бы заглохнуть и не отвечал бы требованию повышенной динамики. Данный элемент карбюраторной системы включается в момент открытия дроссельной заслонки – в систему резко попадает дополнительное топливо, столь необходимое, например, при резком увеличении нагрузки на мотор. Кстати, в

переходных системах ускорительный насос также обеспечивает переход из одного режима работы карбюратора в другой.

Основные неисправности

Как уже стало ясно, карбюратор отвечает и за смешивание топлива с воздухом, и за его подачу. Несмотря на достаточное простое устройство, карбюраторы не так уж редко выходят из строя, а также нуждаются в довольно частом обслуживании. К счастью, в силу той же простоты агрегат довольно легко чистить, хотя в некоторых случаях его приходится разбирать. Основные неисправности карбюратора почти аналогичны таковым у инжекторов, разница кроется в причинах. А если говорить о следствиях, то они могут быть такими:

  • Провалы при подгазовке. К примеру, автомобиль не сразу набирает скорость при воздействии на педаль «газа»;
  • Раскачивание. По сути, это провалы, в которых можно проследить периодичность;
  • Рывки и подергивания. Их легко прочувствовать, оказавшись за рулем автомобиля с карбюраторной системой, которая нуждается в ремонте и обслуживании. От провалов они отличаются быстротечностью;
  • Сниженная интенсивность разгона. Здесь все понятно из названия.

Также стоит помнить, что на неисправность агрегата может указывать ряд неприятных вещей, которые и не нуждаются в представлении: затрудненный пуск двигателя и плохая работа «на холодную»; снижение или завышение холостых; серьезно завышенный расход топлива; невозможность запуска двигателя. Заметьте, что такие неисправности могут встречаться и при неравномерной компрессии в цилиндрах, прогорании клапанов, износе распределительного вала, смещении фаз газораспределения.

В случае проблем лучше проводить полную диагностику у специалиста. Если проблема крылась в карбюраторе, то его неисправность может быть вызвана чем-то из следующего:

  • Неправильная работа электромагнитного клапана;
  • Неисправность ЭПХХ, блока управления;
  • Деформация уплотнительного кольца;
  • Засорение каналов и жиклеров;
  • Дефекты экономайзера;
  • Неверная регулировка поплавковой системы;
  • Выход ускорительного насоса из строя.

Работы по выявлению источника проблем будет много. В подавляющем большинстве случаев система нуждается в промывке и продувке – каналы и жиклеры придут в норме и двигатель сможет работать нормально. Сложнее решать проблему повышенного расхода топлива, так как она может быть вызвать сразу рядом неисправностей. Крайне важна правильная

регулировка механизмов системы – они должны работать в тандеме друг с другом, правильно формировать горючую смесь, дозировать и подавать ее. Также не забывайте, что система должна быть в достаточной мере герметичной.

Обслуживания карбюратора

Хоть карбюраторы и практически вытеснены инжекторными системами, они по-прежнему и в строю и, что очень радует, являются весьма дружелюбными по отношению к автолюбителю элементами двигательной установки. Поработать с карбюратором может даже неопытный автолюбитель, хотя и ему стоит обзавестись руководствами по обслуживанию конкретно его модели автомобиля (или найти информацию в сети). Перечень материалов и инструментов для работы с различными карбюраторами практически всегда один:

  • Средство для чистки карбюраторов;
  • Резиновые перчатки;
  • Ветошь;
  • Баллончик со сжатым воздухом;
  • Щетка с не слишком жесткой щетиной;
  • Защитные очки;
  • Объемная емкость для деталей;
  • Инструменты для снятия карбюратора (зависит от модели).

Проведите демонтаж карбюратора в соответствие с руководством. В большинстве случаев достаточно оттянуть возвратную пружину, отвести тяги, шланги, патрубки, ослабить хомуты, после чего открутить гайки. Мы все же советуем обратиться к руководствам, найти соответствующую информацию на форумах или даже видео-руководства – доступ к Всемирной паутине здесь будет очень кстати. После того как карбюратор снят, разберите его, поместите все детали в емкость, залейте в нее чистящее средство и оставьте так на несколько минут. После, продолжайте чистку уже с помощью щетки и баллончика с воздухом. Щетки с металлической щетиной для этой работы не подойдут – нужно взять обычную зубную щетку. Будьте особенно осторожны с жиклерами! Их лучше хорошенько продуть, а если проблему загрязнения это не решило, то крайне деликатно прочистить зубочисткой. При необходимости замените прокладки. В магазинах можно найти относительно недорогие ремкомплекты карбюраторов, куда входит все необходимое для ремонта. Если подвижные детали агрегата не повреждены, его можно будет быстро вернуть в строй. Не забывайте также о том, что после разборки, чистка, сборки и установки карбюратора его наверняка придется перенастроить.

Отдельно стоит рассказать об очистителях карбюратора. Волшебное средство, если так подумать – достаточно побрызгать спреем внутрь агрегата, и он очистятся от загрязнений. На самом деле очистители рекомендовано применять каждые 5-7 тысяч километров пробега. Если карбюратор не чистили долгое время, одного лишь спрея будет мало. Агрегат придется разбирать, а детали отмачивать в очистителе, после чего тереть щеткой. Категорически запрещено применение столь популярного WD-40, а также других очистных средств, в составе которых есть масло.

Подбор нового карбюратора

Несмотря на то, что карбюраторные системы являются крайне живучими, иногда они нуждаются не столько в капитальном ремонте, сколько в практически полной замене. К примеру, при полном закоксовывании воздушных и топливных каналов, при искривлении соединений и появлении серьезных механических повреждений карбюратора он нуждается в полной замене. Что здорово, не обязательно менять карбюратор на точно такой же – сегодня некоторые фирмы производят более экономичные, мощные и тихие аналоги. Однако при выборе нового агрегата нужно обращать внимание на:

  • Диффузор. При правильном подборе отдавать предпочтение стоит диффузорам, диаметр которых составляет не более чем 0,8 от диаметра смесительной камеры;
  • Главный топливный жиклер. Жиклер подходящей пропускной способности можно определить экспериментально, однако мы советуем для начала проконсультироваться со специалистом;
  • Воздушный жиклер. Аналогично;
  • Диаметр дросселя. Диапазон диаметров зависит от мощности отдельных цилиндров двигателя.

Также стоит уделить особое внимание подбору подходящего ускорительного насоса. Не забывайте и о том, что при выборе карбюратора стоит узнать как можно больше о фирме-производителе. Вот наиболее известные и надежные производители и поставщики:

Автолюбители также могут найти в продаже карбюраторы от различных малоизвестных фирм, заводы которых расположены в Китае, Турции, Таиланде и Индонезии. По качеству своей продукции они уступают вышеперечисленным фирмам, однако с учетом простоты и надежности карбюраторов, даже их товары могут приятно удивить. Одной из ключевых особенностей этих производителей также демократичная ценовая политика. Приятно радуют как ценой, так и ассортиментом чешские и польские фирмы. Как правило, в их каталогах можно найти не только сами агрегаты, но и все необходимое для их ремонта и обслуживания.

Вывод

Карбюратор – это тот агрегат, который встречается в автомобилях все реже. Многие считают его пережитком прошлого, но карбюраторы по-прежнему используются, к примеру, в газонокосилках и устанавливаются на мотоциклы. Пусть их золотая эпоха уже прошла, для многих автолюбителей они так и остаются символом надежности, простоты и неприхотливости. На самых современных автомобилях карбюраторы уже не найти, что во многом связано с низкой экологичностью, сложностью в эксплуатации при определенных погодных условиях, а также не слишком впечатляющим коэффициентом полезном действия данных агрегатов. К счастью, еще находящиеся в эксплуатации карбюраторные автомобили довольно легко обслуживать, ремонтировать, а в случае нужды и менять – богатство запчастей и новых агрегатов на рынке позволяет работать с карбюраторами и сейчас.

Теория работы карбюратора автомобиля — устройство и основные детали

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. Расскажем простыми словами про работу карбюратора машины — устройство и основные детали.

Какие основные детали

Поплавковая камера

Поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Работает следующим образом. Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве мотора.

Система холостого хода

Обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных заслонок.

Главная дозирующая система

Дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха. Воздух здесь смешивается с топливом для образования распыленного топливовоздушного «тумана».

Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Что такое экономайзер

Обеспечивает подачу дополнительного топлива, когда машина работает под нагрузкой и при полном открывании дроссельной заслонки. Наиболее распространенными являются экономайзеры диафрагменного типа. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. Двигатели с низким вакуумом должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры выполняют функции, что и дозирующие стержни, за исключением, что имеют свой собственный жиклер или клапан экономайзера.

Настройка карбюратора на двухтактном мотоцикле

Здорова народ! С вами ТурбоТёма в этом видео и статье расскажу как правильно настроить карбюратор на двухтактном мотоцикле!

Итак, первым  делом разбираем карбюратор, чистим моем,  продуваем все каналы, продуваем все  жиклёры — убеждаемся в том что карбюратор абсолютно чист.

Уровень топлива в поплавковой камере

Следующим шагом является установка правильного уровня топлива в поплавковой камере. Я делаю это  следующим образом. (Карбюратор в вертикальном положении.) У нас есть шланг  подачи топлива,  я начинаю в него дуть  и начинаю закрывать поплавок. В тот  момент когда я чувствую, что воздух  больше не проходит в поплавковую камеру — это момент закрытия  подачи топлива в камеру. В этот момент поплавок должен быть в строго горизонтальном положении (карбюратор вертикально) Если это условие не выполняется – подгибаем язычок поплавка. Также убеждаемся что запорная игла не пропускает топливо в закрытом состоянии и на ней нет выработки.

Основные системы карбюратора

Идём дальше. У нас есть три основные системы, которые влияют на работу нашего карбюратора:

  • Система холостого хода и жиклёр холостого хода
  • Игла
  • Главный топливный жиклер

Все эти вещи влияют на свой диапазон открытия ручки газа, но, тем не менее, пересекаются между собой. Система холостого хода состоит из жиклера холостого хода и винта качества. Влияет на открытие газа от 0 до первой  четверти. Далее у нас идет игла. Она влияет на открытие газа от одной четверти до трех четвертей. И, в конце концов, главный  топливный жиклер. Он отвечает за открытие газа от трех  четвертей до полного открытия.

Холостой ход

Итак, предлагаю начать с настройки системы холостого хода, потому что мотоцикл, который не работает на холостых будет сложно настраивать далее. (Мотоцикл необходимо прогреть до рабочей температуры!) Что для этого нужно сделать?  Заглядываем в мануал — смотрим  стандартное количество оборотов винта  качества  и откручиваем винт на данное значение. Если у вас нет мануала откручивайте на величину  от полутора до двух с половиной оборотов от полностью закрученного состояния. Далее у нас есть несколько вариантов развития  событий. Сначала на  месте, а потом на ходу резко откручиваем ручку газа. Если обороты практически сразу начинают расти – замечательно. Если возникает провал (обороты не растут и мотоцикл начинает глохнуть) – нужно забогатить смесь. Если винт качества расположен ближе к выходу из карбюратора (отвечает за воздух) — закручиваем винт качества на пол оборота и повторяем тест. Если ближе ко входу (пример KTM sx 50) – откручиваем винт. Чаще всего удается исправить этот провал.

Второй тест можно провести на месте. Снова откручиваем ручку газа и закрываем. Если обороты быстро возвращаются к холостым – хорошо. Если обороты долго падают и не хотят возвращаться к холостым – это бедная смесь. Закручивайте винт качества по половине оборота пока не устраните данный симптом. (На sx50 откручивайте)

Средние режимы (Игла)

Ну что, разобрались с холостым ходом? Замечательно! Переходим к средним режимам. За средний режим а у нас отвечает игла. Она имеет конусную форму отвечает за количество топлива в среднем диапазоне открытия ручки  газа от первой четверти  до трех четвертей. Соответственно, на игле у нас есть вот такие вот пазы и мы можем  ее выставлять либо выше — тем самым  обогащая смесь, либо ниже — тем самым забедняя.  Изначально игла стоит в центральном положении. К примеру, вы имеете следующий  симптом: вы едете на среднем открытии ручки газа и звук двигателя не чистый, я бы сказал хрипящий или ворчащий, либо мотоцикл начинает дергаться и идут пропуски зажигания. Это богатая смесь. Что нужно  сделать?  Переставить иглу  вниз (клипсу на игле вверх). Ну что,  стало лучше? Замечательно!

Главный топливный жиклер

Итак, середину мы настроили — переходим к верхам. За верхний диапазон (от ¾ до полного открытия газа) у  нас отвечает главный топливный жиклер. От чего мы будем плясать? Заглядываем в мануал и  смотрим размер главного топливного  жиклера. Выбираем чуть больше, чем в мануале, (особенно если на дворе зима)  потому что начиная с маленьких размеров жиклёра вы рискуете сжечь  двигатель из-за переобеднения смеси. Вкручиваем его  и начинаем ездить на полном открытии ручки газа. По мере того как вы будете уменьшать главный жиклёр вы  почувствуете что мотоцикл начинает ехать как как он должен. А он должен звенеть как двухтактник и не ворчать) (богатая смесь). Смотрим на цвет свечи (он должен быть коричневатым и не в коем случае не белым! Удачи в настройке!

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

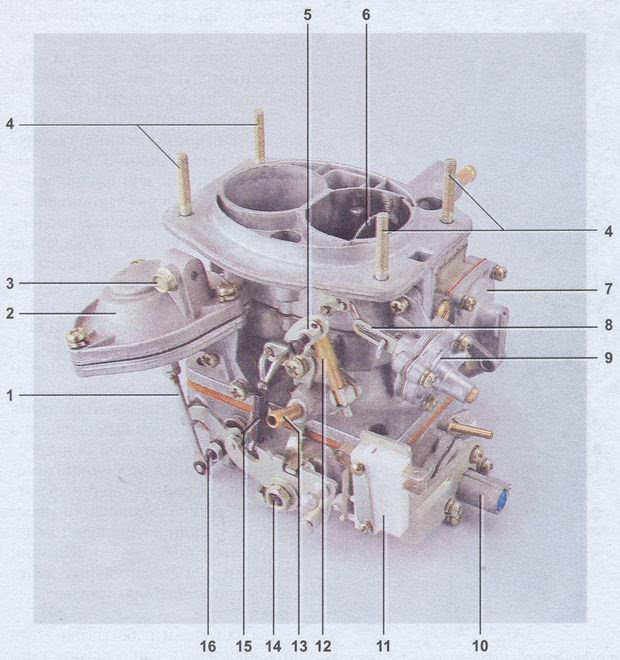

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

  • наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
  • наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

  • поплавковую камеру
  • систему пуска
  • систему холостого хода с ЭМ клапаном
  • главной дозирующей системы
  • переходной системы
  • эконостата
  • экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

  • прогревание двигателя на протяжении 5 минут
  • глушение двигателя
  • съём шланга подачи бензина
  • откручивание винтов крепления крышки
  • отсоединение тросов подсоса
  • горизонтальное поднятие крышки
  • измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
  • сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

  • выставление уровня, прогревание и глушение силового агрегата
  • закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
  • запуск двигателя и отключение подсоса
  • при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
  • закручиваем винт качества до появления нестабильной работы двигателя
  • откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

  • несоответствие размеров жиклера холостого хода
  • неправильная установка электромагнитного клапана
  • искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

  • неправильная работа экономайзера принудительного холостого хода
  • загрязнение деталей карбюратора
  • несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

  • обнаружение и устранение проблемы
  • откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

  • приобретение аэрозоля-очистителя карбюратора
  • снятие корпуса воздушного фильтра двигателя
  • выворачивание электромагнитного клапана карбюратора
  • обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
  • распыление чистящей жидкости в отверстие от электромагнитного клапана
  • распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
  • ожидание 2-3 минут
  • запуск двигателя и вытягивание рычага подсоса
  • в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
  • для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

  • демонтируем и разбираем карбюратор
  • отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
  • вынимаем ось дроссельной заслонки и стачиваем её
  • проводим разборку и чистку нижней части карбюратора
  • вынимаем заслонки с осями
  • осуществляем закругление оси воздушной заслонки
  • проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
  • проводим установку трубок ускорительного насоса в обе камеры
  • при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Система питания карбюратора



Система питания карбюратора

3. Принцип работы карбюратора, режимы работы двигателя, характеристики   простейшего и идеального карбюратора



Процесс приготовления горючей смеси определенного состава из мелко распыленного топлива и воздуха вне цилиндров двигателя называют карбюрацией, а прибор, в котором этот процесс происходит карбюратором. Простейший карбюратор, рис 2, состоит из поплавковой камеры 1 с поплавком 2 и запорным клапаном 7, распылителя 4 с жиклером 3, смесительной камеры с диффузором 5 и дроссельной заслонкой 6. Поплавковая камера через «балансировочное» отверстие сообщается с атмосферой. Распылитель (выходной конец) устанавливают в самом узком месте диффузора  — горловине.  При  наполнении   топливом поплавковой камеры поплавок  2  всплывает и  игольчатый клапан 7 перекрывает подающий  трубопровод.  Поступление топлива в поплавковую камеру прекращается.

Рис.2

Разряжение, создаваемое в цилиндре, передается в смесительную камеру карбюратора. Разряжение зависит от положения дроссельной заслонки карбюратора и скорости воздушного потока (частоты вращения коленчатого вала двигателя). Наибольшее разряжение в смесительной камере создается при открытой дроссельной заслонке. Пока двигатель не работает, в поплавковой камере и распылителе топливо находится на одном уровне, ниже уровня конца распылителя на величину Δh. Во время работы воздух проходит через диффузор, скорость воздуха максимальна в горловине диффузора, там и создается наибольшее разряжение. Вследствие перепада давлений воздуха в поплавковой камере и горловине диффузора топливо начинает фонтанировать из распылителя, перемешивается с воздухом, частично испаряется и в виде горючей смеси поступает через впускной трубопровод (коллектор) в цилиндры двигателя. Топливо продолжает  испаряться и перемешиваться во впускном коллекторе и  щелевом зазоре впускного клапана. Заканчивается процесс смесеобразования  в цилиндре в конце такта сжатия.

Изменение положения дроссельной заслонки простейшего карбюратора значительно изменяет состав горючей смеси, рис. 3, кривая 1. По мере открытия дроссельной заслонки, определяемой площадью проходного сечения, выраженной  в процентах  от максимального значения площади проходного сечения, горючая смесь обогащается все в большей степени. Это не соответствует  теоретическим представлениям о необходимом составе горючей смеси при различных режимах работы двигателя.  Основные режимы работы  двигателя: запуск «холодного» двигателя; холостой ход и малые нагрузки; средние нагрузки; полная нагрузка; резкие переходы с малой нагрузки на большую.

Рис. 3

Во время пуска  холодного двигателя необходима очень богатая смесь с коэффициентом избытка воздуха α = 0,2…0,6, позволяющая компенсировать плохие условия смесеобразования в этом режиме. Частота вращения коленчатого вала во время пуска и скорость воздушного потока в диффузоре карбюратора имеют небольшие значения, топливо плохо перемешивается с воздухом и плохо испаряется. При этом значительная часть топлива конденсируется во  впускном  трубопроводе и на стенках цилиндра.

При  работе двигателя в режиме холостого хода и  малых нагрузок горючая смесь загрязняется остаточными газами, поэтому обогащение смеси до значения коэффициента избытка воздуха α = 0,7…0,8 улучшает воспламеняемость, способствует устойчивой работе двигателя.

В режиме средних нагрузок двигатель автомобиля работает большую часть времени, поэтому для этого режима целесообразно использование обедненной смеси с коэффициентом избытка воздуха α = 1,05…1,15 (экономичная смесь), обеспечивающей устойчивое воспламенение и экономичность.

В режиме полной нагрузки двигатель работает при разгоне, преодолении крутых и тяжелых участков дороги. В этом случае, для получения максимальной мощности необходима обогащенная смесь, α = 0,85…0,95.

Переходный режим наступает при резком (быстром) открытие дроссельной заслонки и характеризуется обеднением горючей смеси из-за более быстрого, по сравнению с топливом, увеличения количества поступающего воздуха. Карбюратор должен иметь устройство, предотвращающее обеднение смеси в этом случае.

Характеристика карбюратора наилучшим способом отвечающая возможным условиям работы двигателя («идеального» карбюратора) показана на рис. 3, кривая 2. Только для двух положений дроссельной заслонки, т. т. «в» и «б» кривая изменения состава горючей смеси простейшего карбюратора совпадает с кривой изменения состава горючей смеси «идеального» карбюратора. Таким образом,  простейший карбюратор не может приготовить горючую смесь нужного состава для всех режимов работы двигателя.

Современные карбюраторы обеспечивают изменение состава горючей смеси по закону близкому к кривой 2 за счет использования дополнительных дозирующих устройств и систем. Эти же системы и устройства обеспечивают минимальную токсичность отработавших газов.



Электродвигатель запускается от лампы — Энергетика и промышленность России — № 3 (31) март 2003 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 3 (31) март 2003 года

О трудностях запуска двигателя в холодную погоду написано много. ДВС прогревают водяным паром, горячими газами картера, кипятком через систему охлаждения и т.д. Однако энергия дорожает, и эти простые способы оказываются по нынешним меркам расточительными.

Целесообразнее было бы, конечно, не рассеивать тепловую энергию на всю массу двигателя, а, наоборот, сконцентрировать ее на решающем участке — системе питания. Тем более что современные марки моторного масла не густеют на морозе — можно не прогревать весь двигатель. Но и система питания состоит из массивных металлических деталей: впускной коллектор, карбюратор, воздухоочиститель.

Что собственно надо сделать? Заставить холодное топливо хорошо испаряться. Так, чтобы была гомогенная смесь, но не происходило нагрева детали впускного тракта и самого карбюратора. Установить электрическую спираль или другой электронагреватель внутри карбюратора? Но всякая лишняя деталь в отработанной конструкции карбюратора нарушает аэро- и гидродинамику. Кроме того, электронагреватели в системах питания транспортных средств небезопасны. Малейший перегрев спирали, ее искрение — и пиши пропало. Известные вибрационные и ультразвуковые испарители топлива менее опасны, но зато более громоздки, дороги.

Наверное, каждый помнит свои первые опыты с куском выпуклого стекла или очками, с помощью которых можно в солнечный день выжигать рисунок. А сколько кинопленок прожег луч мощных ламп при ошибках включения проектора без движения ленты? Современные галогенные электролампы для кино- и фотоприборов имеют небольшие габариты, но создают мощное световое и инфракрасное излучение. Питание многих из них — от источников постоянного тока при напряжении 12 В, — то есть соответствует бортовой сети автомобиля.

Это натолкнуло на мысль использовать энергию луча в карбюраторе для создания гомогенной горючей смеси при запуске холодного ДВС. Но вот вопрос: куда именно и как подвести луч, чтобы конструкция карбюратора осталась без изменений? Решили в корпусе карбюратора установить галогенную лампу и фокусирующие линзы, направленные на распылитель топлива в системе холостого хода и в главной дозирующей системе. Со стороны две линзы выглядели довольно забавно — словно карбюратор обзавелся очками. Однако двигатель «Москвича-412» стал уверенно «оживать» с одной-двух попыток включения стартера даже при морозе в -20 оС. Это казалось невероятным. Встроенные в стенку карбюратора две короткофокусные линзы не выступают за его пределы и не нарушают аэродинамику. Сфокусированный луч тоже не оказывает сопротивления движению горючей смеси в карбюраторе, поэтому все заводские параметры остались неизменными. А вот эксплуатационные параметры системы изменились: холодный карбюратор приобрел способность готовить газообразную гомогенную смесь при запуске ДВС. Лучистая энергия, сконцентрированная лишь в основных точках истечения топлива из распылителей, без потерь расходовалась на его испарение полученная однородная и газообразная смесь не содержала жидких фракций топлива и эмульсий, поэтому не конденсировалась на стенках впускного тракта и цилиндрах двигателя. При минимальных в общем-то затратах энергии, средств и времени холодный двигатель запускался легко. Лучевой нагрев создает стабильную температуру и не искрит, так что конструкция отличается полной пожаробезопасностью.

Чтобы использовать всю энергию галогенной лампы, вокруг нее установили отражатели со световодами, которые направляли дополнительные лучи на выходные окна эмульсионных каналов карбюратора.

Изготовить опытный образец устройства и провести испытания помогли школьники. Лучевой системой запуска («КОНТУР-1» — карбюратор с оптическим нагреванием топлива и универсальным распылением) оборудовали карбюратор грузового автомобиля. Стендовый вариант устройства «КОНТУР-12» экспонировался на ВДНХ СССР и был отмечен бронзовой медалью.

Поскольку галогенная лампа потребляет мало энергии, то целесообразно использовать лучевой нагрев топлива не только при запуске, но и при прогреве двигателя. Создание гомогенной смеси сделает процесс прогрева более устойчивым, значительно сократит расход топлива и времени, снизит токсичность выхлопных газов, уменьшит износ деталей двигателя.

А разве помешает лучевой нагрев топлива, когда на отдельных нагрузочных режимах в карбюраторе происходит оледенение даже при прогретом двигателе? Как видно, работы для луча в карбюраторе найдется много. Хорошо бы его вообще не выключать, пока работает двигатель. Но, как выяснилось, лишний перегрев карбюратора, хотя и точечный, снижает плотность горючей смеси и тем самым уменьшает наполняемость цилиндров. Максимальная мощность при минимальном расходе топлива развивается двигателем лишь при оптимальной температуре горючей смеси.

Столкнувшись с такой особенностью в поведении двигателя, мы решили поручить «КОНТУРУ» выполнить еще одну функцию. Если можно создать оптимальную температуру горючей смеси при запуске ДВС, почему бы не поддерживать ее на протяжении всей работы? Для этого на корпусе карбюратора установили терморезистор, тот через блок управления напряжением подключили к электролампе лучевого нагрева. Чем ближе температура карбюратора, а следовательно, и горючей смеси подходила к оптимальному значению, тем меньше напряжение подавалось на лампу лучевого нагревателя, а при полностью прогретом карбюраторе лампа гасла вообще. Но стоило измениться нагрузочному и тепловому режиму работы двигателя, температуре и влажности воздуха и другим факторам, определяющим оптимальную температуру карбюратора и горючей смеси, как терморезистор подавал сигнал для включения лампы.

Такое усовершенствование системы «КОНТУР-1» позволило создать реальную экономию топлива не только при запуске и прогреве холодного двигателя, но и при его эксплуатации, особенно в зимнее время. Опытный пробег автомобиля «Москвич» показал что поддерживая оптимальную температуру и состав горючей смеси, можно на 25-30% снизить расход топлива.

Но… Хотя доработка карбюратора проста — всего два отверстия под линзы, работу надо выполнить точно. Поэтому в домашней мастерской реализовать это изобретение трудно. Однако даже небольшой мастерской легко освоить и наладить доработку серийных карбюраторов оптическими испарителями топлива. Используемое при этом оборудование и комплектующие изделия недороги. Автолюбители получат экономию топлива и запчастей, а все остальные — более чистый воздух, что тоже немаловажно.

Карбюратор солекс 21073 устройство | Karburater.ru

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

  • Главные дозирующие системы, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
  • Система отсоса картерных газов.
  • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайзер холостого хода.
  • Две переходные системы, по одной для каждой из камер.
  • Экономайзер мощностных режимов.
  • Ускорительный насос.
  • Пусковое устройство.
  • Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух.  В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.



Работа карбюратора Солекс 21073


При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.





Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.



В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)


О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010



Полезное видео по теме:
