Настройка зажигания ваз 2106 карбюратор: Настройка зажигания ВАЗ 2106 — ругулировка углов контактов

Настройка зажигания ВАЗ 2106 — ругулировка углов контактов

Оттого насколько грамотно и квалифицированно выполнена настройка зажигания ВАЗ-2106 зависит не только мощность и динамика силового агрегата, но и расход. Некорректную работу зажигания можно выявить по следующим моментам:

• трудный запуск;

• недостаточная мощность двигателя;

• завышенный расход;

• неустойчивый     режим ХХ;

• повышенная температура;

• детонация после выключения;

• при резком нажатии на «газ» появляется характерный стук пальцев.

Настройка зажигания на ВАЗ

В зависимости от того какой тип зажигания установлен вашей модели, настройка системы имеет некоторые особенности. В то же время принцип выполнения данной операции для всех модификаций аналогичен. Регулировка зажигания ВАЗ-2106 проводится в 3 этапа:

• УЗСК – калибровка угла контактов в замкнутом положении.

• УОЗ – регулировка угла опережения.

• Контроль работоспособности в движении.

Регулировка углов контактов зажигания

Для работы нам понадобится:

• набор ключей, в том числе и специальный ключ для коленвала;

• надфиль;

• набор щупов для ВАЗ-2106;

• электронный тахометр.

Если на вашей модели применена классическая или система зажигания транзисторного типа настройку  зажигания выполняем в следующем порядке.

• Демонтируем крышку с трамблёра и надфилем чистим контакты, чтобы они плотно замыкались друг с другом. Если необходимо, подгибаем неподвижный элемент.

• Вращая специальным ключом коленвал, устанавливаем максимальный зазор. При отсутствии ключа, можно выполнить эту процедуру путём толкания автомобиля, предварительно включив 4-ю передачу.

• После того как установлен максимальный зазор, выкручиваем винт пластины подшипника.

• Затем пластиной в 0,4 мм калибрует зазоры, а потом фиксируем положение, вкручиванием винта.

• Контролируем расстояние между электродами пластинками на 0,35 и 0,4 мм. В этом случае тонкий щуп должен легко проходить, а толстый инструмент – не должен. Ставим на место крышку трамблёра.

• Запускаем двигатель и проверяем с помощью тахометра УЗСК. Он должен быть 55°±3°. При необходимости выполняет его калибровку.

Регулируем угол опережения зажигания

Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

Настройка с помощью стробоскопа – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

• Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

• Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

• Центральный кабель трамблёра выньте и подключите на массу.

• Открутите немного крепёжный болт корпуса трамблёра.

• Включите систему зажигания, лампа должна гореть.

• Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

• Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

• С помощью болта зафиксируйте трамблёр.

Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

Видео- Установка зажигания по лампочке

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Установка момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – он играет очень важную роль в автомобиле, вить благодаря нему смесь то и воспламеняется, объясним вам по подробней если вы не поняли о чём идёт речь, вы вить уже знаете что в двигателе у автомобиля есть поршни, так вот благодаря ним он и работает, но чтобы они ходили вверх и двигатель работал нужна смесь воздуха и бензина, данная смесь то и попадает в двигатель автомобиля при его работе, так вот после её попадания в работу включается зажигание то есть он поджигает эту смесь когда поршни находятся в самом верху и вот таким вот образом двигатель и работает, а что будет если зажигание будет установлено чуть раньше того пока поршни ещё будут находиться в нижней отметки, не знаете? Можно предположить что смесь так же будет загораться но двигатель уже будет намного тяжелее работать, вить назад поршень пойти то не может и когда он будет стремиться вверх, его как бы будет останавливать это ранее зажигание и тем самым двигатель хуже будет работать, поэтому за тем когда смесь будет воспламеняться нужно следить и по необходимости регулировать угол зажигания, чтобы он был как можно ровный.

Примечание!
Чтобы произвести установку момента зажигания, вам достаточно будет взять: Гаечные ключи, а так же специальную лампочку (Контролькой она называется) которая работает от 12 вольт или вместо неё (Если у вас есть) вольтметр используйте, так же не забудьте стробоскопом запастись, благодаря нему вы и будете проверять правильно ли вы отрегулировали момент зажигания или же нет!

Краткое содержание:

Когда нужно устанавливать момент зажигания?

Если вы заметили что автомобиль начал у вас неправильно работать, а именно потерялась мощность у авто, стали плавать обороты (Особенно на холостом ходу это заметно), двигатель начал глохнуть, а так же сильно перегреваться хотя раньше такого не было или же детонировать (Если вы не знаете что такое детонация, то изучите «Эту статью» в ней всё описано), то это скорее всего у вас сбилось зажигание, оно может сбиться из-за вашей вины (Это когда вы в двигатель лазили и делали что то с трамблёром, снимали его к примеру), ещё из-за неисправного подшипника в трамблёре момент зажигания может сбиваться (О том как отремонтировать трамблёр, читайте в статье: «Ремонт трамблёра на ВАЗ»), но сперва установите его и если на долго этого не хватит, то можете подумывать о ремонте трамблёра или же о его замене на новый (О том как заменить трамблёр, читайте в статье: «Замена распределителя зажигания на классических автомобилях»).

Как правильно установить момент зажигания на ВАЗ 2101-ВАЗ 2107?

1) В его установке нет ничего сложного, вам просто нужно изучить данную статью и вы быстро научитесь выставлять зажигание, во-первых начнём с того что вам придётся проверить, а действительно ли это зажигание вам нужно выставлять или может с ним всё в порядке, о том как выполнить эту проверку читайте в статье: «Проверка момента зажигания на его правильность».

Примечание!
Если у вас нету стробоскопа, то проверку правильно ли настроено зажигание или нет, вы можете ещё одним способом проверить (Он более правильный кстати), данный способ описан в этой же статье, просто пролистайте чуть ниже и вы увидите внизу надпись: «Проверка установки момента зажигания»!

2) После того как проверка осуществлена и вы решили что момент у зажигания действительно не верно настроен, то переходите к его установки, для этого сперва выверните свечу из первого цилиндра (Только не ошибитесь, первый цилиндр находиться ближе к передней части автомобиля, учтите это, да и на самой головки блока цилиндров ещё нумерация стоит, присмотритесь и вы её сразу же увидите, если нужно будет то сотрите с головки грязь при помощи тряпки) и после чего закройте пальцем это отверстие как на фото ниже показано, после этого поставьте поршень первого цилиндра в ВМТ (Это Верхняя Мёртвая Точка), о том как этот поршень поставить в верхнюю точку, изучайте в статье: «Установка поршня четвертого цилиндра в верхнее положение», не обращайте особого внимания на то что в статье говориться про четвёртый цилиндр, просто поршень первого и чётвёртого ходят одновременно и поэтому если вы четвёртого цилиндра поршень соберётесь в ВМТ выставить, то и первого цилиндра тоже считайте что выставите.

Примечание!
Крутить коленвал вашему помощнику нужно будет до того (Помощник пусть его крутит, а палец у вас на первом цилиндре в это время должен находиться), пока вы не почувствуете то что из отверстия где у вас палец лежит начал выходить воздух (Это ощутимо будет), когда почувствуете продолжайте по не многу крутить шкив коленвала и доведите его до того, пока метка на шкиву (Буквой Г указана) не совместиться с меткой Б, когда она совместиться, прекратите крутить шкив и переходите дальше а именно к проверки ротора трамблёра, в общём читайте ниже!

3) Так вот когда вы всё сделаете, обратите своё внимание на ротор у трамблёра, у данного ротора есть наружный контакт он буквой А указан (Не перепутайте его), данный контакт должен будет смотреть на первый цилиндр (О том где первый цилиндр, смотрите по крышке трамблёра, на ней есть все обозначения, начиная от первого и заканчивая четвёртым цилиндром), а боковые защёлки (Указаны буквами Б) при этом должны будут примерно параллельно двигателю стоять, если у вас всё так и есть, значит с зажиганием всё в порядке и лезьте в автомобиль не нужно, в противном же случае читайте далее.

4) Далее вам придётся отвернуть (Полностью не отворачивайте, до края резьбы) нижнюю гайку трамблёра (Красной стрелкой указана), после этого приподнимите чуть-чуть трамблёр и поверните его валик при помощи перемещения ротора трамблёра (Ротор находиться на самом верху, для примера на него синяя стрелка направлена), ротор вам нужно будет крутить до того, пока вы не поставите его на первый цилиндр (По крышки трамблёра смотрите), после того как поставите, опускайте трамблёр и затягивайте но не до конца гайку его крепления.

5) Теперь берите контрольную лампу на 12 вольт или вместо неё так же вольтметр можно использовать, подсоединяйте эти вещи следующим образом, плюс кидайте на низковольтный какой либо вывод (К примеру на клемму + на катушке зажигания можете кинуть), а минус на массу (К кузову или аккумулятора подсоедините), после того как всё будет подсоединено, включите зажигания при помощи поворота ключа и как только оно включиться переходите к регулировки, для этого одной рукой ротор распределителя подожмите, а другой по часовой стрелке совсем немного поверните корпус вакуумного регулятора (Его поворачивайте до того, пока контрольная лампа не перестанет гореть или до того пока вольтметр не перестанет показывать показания), как только все у вас потухло, в другую сторону корпус крутите и очень медленно при этом, как только вольтметр или контрольная лампа дадут показания (Контролька загорится, а вольтметр покажет где то 12 вольт) в этом то и месте остановитесь и закрутите нижнюю гайку крепления до упора и зажигание выключите после этого.

Примечание!
Более подробно о том как при помощи контрольной лампочки выставить зажигание, смотрите в ролике ниже:

Проверка установки момента зажигания:

Проверить как вы уже поняли можно по стробоскопу (Не очень точный вариант, но всё же можно и при помощи него), но лучше всего на ходу проверять, вить здесь всё зависит от бензина и чем он будет хуже, тем менее раннее зажигание вам и придётся выставлять, в общём приступим, садитесь в автомобиль и разгонитесь на нём до 45 км/ч, после этого включайте четвёртую передачу и до конца нажмите педаль газа, около 2-3 секунд произойдёт детонация (Мы уже давали ссылку чуть выше в статье, перейдите по ней если ещё не перешли и прочтите внимательно статью про детонацию, там даже звук этой детонации в видео-ролике есть просто чтобы вы понимали что это такое), по мере разгона она будет пропадать, если же не пропадает то у вас зажигание раннее (В этом случае поверните корпус трамблёра на 0.

5-1 деление по часовой стрелке), а если её совсем нет, то это слишком позднее зажигание и повернуть корпус вам нужно будет на 0.5-1 против часовой стрелки, когда всё выставите правильно, метку относительно двигателя и делений корпуса трамблёра сделайте как показано на фото ниже. (Метку делайте напротив средней риски)

Примечание!
Чтобы наглядно вы могли увидеть как зажигание настроить без помощи специального прибора (Стробоскопа), а просто двигаясь на ходу, то посмотрите ролик ниже, в неё все моменты описаны, но только в ролике используется автомобиль не классического производства а нива, но вы на это особого внимания не обращайте тем более в ниву и в классику устанавливали один и тот же двигатель, в общём там всё практически идентично!

Дополнительный видео-ролик:
Ещё один поучительный ролик расположен ниже, в котором без помощи контрольки и вольтметра показывается как можно настроить зажигание на автомобиле.

Регулировка и настройка карбюратора ВАЗ 2106 в Новосибирске

Регулировка и ремонт карбюратора ВАЗ 2106

Наш мультибрендинговый автосервис «Орбита» предлагает услуги по ремонту и регулировке карбюратора ВАЗ 2106 в Новосибирске по доступной стоимости.

Признаки неисправности карбюратора ВАЗ 2106

Достаточно часто карбюратор автомобилей ВАЗ 2106 может выйти из строя. В этом случае потребуется ремонт карбюратора ВАЗ 2106. О неисправностях говорят такие «симптомы»:

• на холостом ходу двигатель может останавливаться;
• разгоняется очень медленно;
• при скорости выше 90 км/ч не развивает мощности;
• не заводится холодный или горячий двигатель;
• увеличился расход топлива.

Если есть хоть один или несколько признаков – обратитесь в наш сервисный центр «Орбита», скорее всего, требуется Ремонт карбюратора ВАЗ 2106 в Новосибирске или регулировка.

Почему нужно обратиться к нам

Если Ваш автомобиль ВАЗ 2106 начал работать хуже, потерял свою мощность – обратитесь к нам. Наши сотрудники проведут диагностику с помощью самого современного оборудования, чтобы установить причину. Если потребуется, можем сделать регулировку карбюратора недорого.

Для начала мы подготовим к работе оборудование, которое будем использовать в процессе. Затем приступим к непосредственно к процессу регулировки поплавка, смеси и тяг карбюратора. В зависимости от проблем, этапы работы могут меняться. Цена регулировки карбюратора ВАЗ 2106 одна из самых низких в Новосибирске и зависит от сложности проблемы.

Для постоянных клиентов нашего автосервиса существуют скидки.

Если регулировка не поможет – выполним ремонт карбюратора. Для этого мы используем только оригинальные детали. Весь процесс, начиная от диагностики и заканчивая ремонтом, делают опытные сотрудники.

Наши постоянные клиенты могут рассчитывать на консультацию. Нам доверяют не только регулировку, но и ремонт карбюратора, при том количество посетителей постоянно увеличивается. Это свидетельствует о высоком доверии и качестве работы.

Установка зажигания на ВАЗ 2107 карбюратор, метки, зазоры

Момент зажигания непосредственно влияет на работоспособность автомобиля. От корректности настройки этого параметра зависят рабочие характеристики мотора. В случае если зажигание выставлено не правильно, увеличивается расход топлива, машина не развивает полной мощности, быстро перегревается, ускоряется износ узлов и механизмов. Работа мотора сопровождается частыми перебоями, которые больше всего проявляются на холостом ходу, все это симптомы сбоя заводских параметров. Ниже разберем, как выставить зажигание ВАЗ-2105(2106, 2109).

Как выставить зажигание на ВАЗ-2105: пошаговое описание, настройки

«Классику» от АвтоВАЗа не относят к современным автомобилям, произведенным по последним технологиям и укомплектованным сложными электронными системами. Но в этом и заключается плюс «классики» – не нужно по любым поводам посещать автосервисы. Основную массу работ владелец может сделать сам. Сюда можно отнести и процесс настройки зажигания. Давайте посмотрим, как выставить зажигание на ВАЗ-2105.

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

Разновидности систем зажигания

В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.

В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.

Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.

В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

Регулировка на карбюраторных версиях

В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.

Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.

Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.

Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.

Пошаговая инструкция

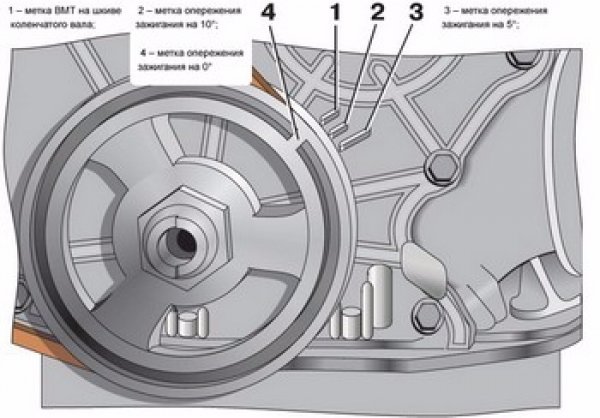

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Советы специалистов

В большинстве случаев начальный момент зажигания выставляют без демонтажа клапанной крышки. Поэтому не видно, в каком положении метка на шестеренке. Если двигатель не запускается после настройки зажигания, то в четвертом цилиндре будет не такт сжатия, а такт выпуска. В этом случае нужно повернуть бегунок на 180 градусов, и двигатель запустится.

Электронное зажигание

Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.

Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).

Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.

Заключение

Итак, мы выяснили, как выставить зажигание на автомобиле ВАЗ-2105. Как видите, несложную работу вполне можно проделать самостоятельно, но нужно понимать, что это только начальное зажигание. Далее придется корректировать угол опережения, а это уже компетенция профессионалов.

fb.ru

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

• проблемный пуск мотора, особенно в сырую погоду;
• перебои в работе силовой установки на средних и высоких оборотах;
• при повреждении центрального проводника мотор глохнет;
• мощность снижается;
• расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Установка Момента Зажигания Ваз 2105 ~ SIS26.RU

Как верно выставить зажигание на ВАЗ 2105

Заднеприводной автомобиль ВАЗ 2105 в массовом производстве на конвейере в Тольятти появился в 1980 году. Его выпускали в течение 30 лет. Основная масса автомобилей этой марки была выпущена с карбюраторными движками и традиционной, контактной системой зажигания.

Схема контактного зажигания ВАЗ 2105

Схема зажигания ваз 2105

Фактически схема зажигания ВАЗ 2105 содержит в себе последующие приборы и детали:

• замок зажигания, в него вставляется ключ и при повороте замыкается цепь отправляющая импульс на пуск системы;
• через реле зажигания, расположенное в кабине, сигнал поступает на контакты в монтажный блок и дальше к клемме «30» генератора;
• сразу, сигнал от монтажного блока поступает на катушку зажигания Б-117А;
• катушка зажигания — это на самом деле повышающий трансформатор, модифицирующий ток напряжением 12В в ток высокого напряжения;
• далее в схеме располагается трамблер или по другому, распределитель зажигания марки 30.3706, который преобразует постоянный ток в импульсный и эти импульсы распределяет между свечами зажигания марки А17ДВР через провода высокого напряжения.

Наиболее сложная деталь в системе зажигания карбюраторного автомобиля — это трамблер. В этом приборе конструктивно совмещены несколько отдельных систем:

• распределитель зажигания;
• прерыватель;
• центробежный, а также вакуумный регулятор опережения зажигания.

Правильная регулировка зажигания ВАЗ 2105 производится с помощью именно этого прибора. Трамблер — прибор достаточно сложный, подвержен воздействию вибраций и влажности, поэтому периодически на машине возникают неисправности, связанные с отказом этого агрегата.

Как правильно отрегулировать зажигание на ВАЗ 2105

При появлении признаков неисправностей в системе зажигания необходимо проверить все основные элементы этой системы на работоспособность. Зажигание ВАЗ 2105 включает много важных приборов и деталей и регулировка зажигания ВАЗ 2105 должна начинаться с их проверки.

1. Начинать надо всегда со свечей зажигания. Это совет опытных автоэлектриков. Часто, простая чистка или замена этих элементов зажигания приводит к исчезновению серьезных, казалось бы, проблем. Для проверки требуется поочередно выкручивать и доставать их из гнезд. Извлеченную свечу надо прежде всего осмотреть. Имеющийся нагар устранить с помощью мелкой наждачной бумаги, затем проверить зазор в контактах специальным щупом. При сильном прогаре контактов лучше всего такую свечку заменить.
2. Следующим этапом проверяются провода высокого напряжения идущие от трамблера к свечкам. Микротрещины на изоляции служат пробою в передаче электрического сигнала. Лучшим решением является периодическая замена этих проводов на новый комплект, желательно, чтобы они были в гибкой изоляции.
3. Не следует избегать проверки катушки зажигания. Наилучший способ — это ее проверка на стенде, который имеется в любом серьезном магазине автозапчастей. Можно проверить самому с помощью волтметра.
4. Также с помощью этого прибора проверяется конденсатор на распределителе зажигания.
5. Обязательно проверяется вакуумник трамблера. Привод должен ходить без заеданий, свободно. Трубка подходящая к нему, должна быть хорошо закреплена с соблюдением герметичности соединения и не иметь на поверхности никаких порезов и повреждений.
6. Осматриваются контактная группа трамблера, не должно быть окиси или подгораний. Если подобное наблюдается, надо попросту заменить ее на новую. Кроме того, проверяются зазоры в контактах, они должны быть в пределах 0,35 — 0,45 мм, допускается погрешность в 0,05 мм.

Установка зажигания !!! Это так просто

Дорогие подписчики Низко кланяюсь , Сергею он же KORSUN STUDIO за его бескорыстную помощь в верстке моих.

Регулировка зажигания на ВАЗ 2105, 2106, 2107

Экономитель воды — Экономия электроэнергии — Жидкий Каштан.

Особое внимание обратить на крышку трамблера. Это слабое место данного прибора. Специалисты даже рекомендуют возить с собой запасную, проверенную крышку. В процессе эксплуатации на ней появляются микротрещины, а при небрежной работе с ней может возникнуть и трещина. Это однозначная причина неустойчивой работы всей системы зажигания.

После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ 2105.

Перед тем как выставить зажигание надо приготовить нужный инструмент:

• специальный ключ для проворачивания коленвала, или ключ на «38»
• плоскую отвертку с мощным жалом
• ключ на «13»
• специальные щупы для замера зазоров
• ключ для выкручивания свечей
• контрольную лампочку с двумя проводами
• пробка для затыкания свечного отверстия.

Потом как выставить зажигание на ВАЗ 2105 можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из них.

После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку. Пробка должна выскочить.

Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Эта метка является оптимальной для «классики», двигатель которой работает на 92-м бензине, и соответствует углу опережения 5 градусов.

Ключом на «13» отпустить гайку фиксирующую распределитель. Один провод «контрольки» закрепить на низковольтном входе катушки зажигания, а второй отправить на «массу», можно к корпусу распределителя. Повернуть ключ зажигания на включение.

Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет. После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус в этом положении с помощью ключа.

Если при повороте влево было допущено резкое движение и лампочка при этом загорелась, все надо повторить сначала. Фиксируется начальный момент загорания. Необходимо помнить, что при любом способе выставления зажигания на распределителе регулировки производятся с поворотами в миллиметровых значениях, в пределах 1-2 мм.

После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения. Разогнавшись до 40 км/час включить четвертую передачу. Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно. Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ 2105.

sis26.ru

История модификации детали

В 1980 году появились автомобили второго поколения с задним приводом — sedan ВАЗ 2105. Эта модель — результат модернизации ВАЗ 2101. Она же стала прародительницей sedan ВАЗ 2107 класса «люкс» и универсала ВАЗ 2104, где замок находится в базовом блоке.

Классический дизайн 80-х

ВАЗ-2105 с точки зрения дизайна соответствовал требованиям моды 80-х годов. Это позволило внедрить реле зажигания ВАЗ в моделях автопрома стран Европы и использовать его в течение многих лет. Однако в той же Франции подобные заднеприводные седаны с дополнительной дверью уже в 70-х годах начали уступать позиции модификациям с переднеприводным замком. С момента выхода в серийное производство модель, имеющая бесконтактное зажигание, так и не стала элитной, а потому ВАЗ 21053 оказался не самым популярным автомобилем концерна АвтоВАЗ.

Схема замка зажигания ВАЗ 21053 требуется владельцам «пятерки» достаточно часто. Автомобили ВАЗ 2105 с БСЗ до сих пор пользуются большой популярностью на рынке отечественных машин. Если понадобится схема подключения замка зажигания ВАЗ, ее легко можно найти. Немаловажное значение имеет регулировка зажигания, благодаря которой можно без проблем передвигаться на авто в условиях суровой зимы.

Регулировка зажигания ВАЗ 2105 — Как отремонтировать ВАЗ

Регулировка зажигания ВАЗ 2105 еще долго будет оставаться актуальной темой. Ведь автомобилей ВАЗ 2105 еще на наших дорогах можно встретить довольно часто.

Данная модель от ВАЗ уже успела доказать многим скептикам, что может эксплуатироваться не один десяток лет, и это додает один редкий плюс к рейтингу отечественного автопрома, которых не так уж и много.

Но, как и другие автомобили, наша модель тоже требует периодического технического обслуживания и ремонта, не исключением является и необходимость в регулировании зажигания ВАЗ, которое хотя и не является сверхсложным процессом, но все же требует от водителя определенных навыков и сноровки.

К чему может привести не настроенное зажигание

Не настроенное зажигание способно свести на нет потенциал даже самого лучшего двигателя, ведь искрообразование будет осуществляться в неподходящий момент: когда поршень еще не дошел к своей верхней точке, или же, когда он уже спустился от нее.

Регулировка зажигания на большинства автомобилях ВАЗ, включая и модель 2105, производится очень просто, но вначале следует понять, по каким признакам определяется необходимость в регулировке зажигания.

Признаки, при которых необходимо проводить регулировку зажигания

1. Первый признак, это тряска автомобиля после его глушения, данный признак говорит о том, что у вас позднее зажигание.
2. Вторым признаком, который указывает уже на раннее зажигание является детонация, которая проявляется звонким металлическим звуком.

Из-за неправильного сгорания топлива детонационная волна бьёт по стенкам камеры сгорания со скоростью, в несколько раз превышающей скорость сгорания в нормальном режиме.

Процесс регулировки зажигания ВАЗ 2105

Стоит заметить, что здесь описан процесс регулировки зажигания автомобилей ВАЗ с карбюраторными двигателями и не только модели 2105.

Для регулировки зажигания вам понадобится ключ на 13, регулировка производится при работающем двигателе.

Вы подходите к левому крылу — там, где размещен трамблёр и ключом на 13 ослабляете болт фиксации, который находится в основании трамблёра.

После ослабления данного болта вы можете проворачивать трамблёр. Не стоит его крутить на значительные углы, в большинстве случаев регулировка производится в интервале 1-2 мм.

Проворачивая трамблёр по часовой стрелки, вы делаете зажигание более поздним, то есть уменьшаете вероятность детонации. Проворачивая трамблёр против часовой стрелки — вы позните зажигание, то есть убираете тряску при глушении.

После того как была произведена регулировка зажигания

Далее следует отрегулировать холостой ход на карбюраторе. Для этого Вам будет необходима тоненькая прямая отвёртка.

Регулировка холостого хода начинается с настройки болта качества смеси. Данный болт спрятан в подошве карбюратора, его нельзя увидеть, но можно нащупать маленькой отверткой.

Ваша задача в том, чтобы с помощью болта качества, добиться максимально устойчивой и при этом громкой работы мотора (регулировка ХХ всегда осуществляется на прогретом моторе).

Когда вы нащупали именно этот момент — момент наиболее устойчивой работы движка, следует перейти к болту количества смеси и убавлять обороты до того момента, пока ХХ (холостые обороты) будут продолжать оставаться устойчивым, но при этом обороты мотора упадут.

После проведения всех регулировок, заглушите мотор — проверьте его на позднее зажигание.

Если позднего зажигание нет, следует выехать на дорогу и с низких оборотов на высокой передачи утопить педаль газа, если детонации нет — все нормально, если есть — следует еще немножко запознить момент искрообразования.

Как мы видим регулировка зажигания ВАЗ 2105 и других автомобилей от ВАЗ с карбюраторными двигателями, а также регулировка холостого хода в карбюраторе не вызывает трудностей, но для того чтобы все работы были сделаны быстро и правильно, нужно обладать определенными навыками и сноровкой.

Регулировка зажигания ваз 2105 видео от Наиля Порошина. Установка зажигания по лампочке.

Если Вы собираетесь регулировать зажигание автомобиля ВАЗ впервые, то лучше, чтобы рядом с Вами в это время был специалист. К примеру, как Наиль Порошин. Тогда наверняка все пройдет удачно и Ваш автомобиль будет «летать» по нашим и так не очень хорошим дорогам. Всем удачи.

portalvaz.ru

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ

), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (
малый УОЗ
) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

ВАЗ 2105 настройка зажигания — про Жигули 2105 «Пятёрка» на RusAuto.org

	ВАЗ 2105 настройка зажигания Приветствую! двигатель 2105. бензин 92. ставлю на коленвале метку на самую длинную черточку (самая нижняя). подключаю на провод катушки и на массу вольтметр. кручу трамблер чтобы вольтметр показал 12+, после двигаю его до тех пор пока вольтметр не покажет отсутствие напряжения (момент искры). затягиваю гайку трамблера. машина едет нормально… жалоб особо нету. но где то читал, что на прямой скорости (у меня на 4ой) при полном открытии дросселя на 60 км в час должна быть детонация около 2х секунд. что за детонация и как её слышуть не пойму? слушал не раз. ничего не цокотит и тп. машина просто разгоняется. без явного эффекта форсажа. ну грубо говоря она не взвывает и не начинает ехать как спорт кар. просто быстро разгоняется. предстоит на неделе дальняя дорога. посоветуйте, как быть… оставить так? или всетаки делать тонкую регулировку? или же есть вариант отвезти на сто и настроить стробоскопом за 2 доллара. спасибо за внимание
	Детоначия схожа по звуку со стуком пальцев. Звонкий металлический стук. Стасян
И чё ты паришься если всё в норме? Когда начнёт детонировать — сам поймёшь. Гиллард
Здесь посмотри: https://vazik. ru/plugins/content/content… Тарас
На нормально отрегулированном двигателе никакой детонации быть не должно! Алевтина
особо книжки не читай… если едет значит нормально всё Натулио
детонация это воспламенение топлива намного раньше ВМТ. это может происходить от того, что зажигание слишком раннее или бензин низкого качества и воспламеняется от сжатия гараздо раньше положенного (раньше искры) или залит бензин не соответствующий (с меньшим октановым числом) кстати когда»стучат пальцы» это и есть детонация (на самом деле пальцы никогда не стучат быстрее вал застучит) мы слышим этот преждевременный взрыв топлива. на отрегулированном двигателе, при движении по ровному участку, на прямой передаче где-то60—70 км/ч дай полный газ и услышишь детонацию (пальцы застучат и тутже перестанут) это нормально. Влом
как снять стартер на ваз 21072? инструкция для чайника нужна
Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072
ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы
как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз
Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

rusauto. org

Регулировка зажигания ВАЗ 2105, 2106, 2107.

Регулировка зажигания и установка правильного направления угла опережения непосредственно перед самим зажиганием выполняется в следующем порядке:

1) Сначала отсоединяем вакуумный шланг от вакуумного корректора (вакуум – корректор) с двигателя вашего автомобиля.

2) Потом, надо плюсовой зажим стробоскопа подключить к соответствующей клемме (со знаком «плюс») на аккумуляторной батарее — это необходимо для более удобного контроля момента временной фазы зажигания.

3) С помощью переключения зажима «массы» производим процесс проверки и контроля зажигания.

4) В обязательном порядке нужно вытянуть наконечник напряженного устройства высоковольтного провода, закрепленного на крышке распределителя — на одном из гнезд цилиндра.

5) С максимальной точностью интегрируем датчик стробоскопа в гнездо, расположенное под цилиндром и подключаем сей датчик к высоковольтному проводу от первого цилиндра двигателя.

6) Регулируем необходимую нам временную фазу зажигания посредством резиновой заглушки через люк сцепления. Чтобы выполнить данную операцию, надо завести двигатель автомобиля и направить на люк устройства сцепления от стробоскопа световой поток, с мигающей индикацией.

7) Данный световой поток необходим для обнаружения метки, расположенной на маховике двигателя внутреннего сгорания – ее мы увидим, как фиксированную точку. В случае корректной установки момента зажигания, эта метка будет располагаться между средним и предыдущим делением. При отклонении метки от данного параметра, необходимо ослабить фиксацию всех гаек на креплении распределителя маховика системы зажигания и произвести регулировку момента зажигания.

После проделывания данных операций в установленном порядке, регулировку зажигания можно считать выполненной. Конечно, не каждому дано своими руками обслуживать и поддерживать свой автомобиль в технически – исправном состоянии, но попытаться, все же, стоит. Видео вам в помощь:

Установка зажигания ВАЗ 2106 своими руками.

Возможно, Вам будет это интересно:

Похожих статей не нашли
tuningavtosport. ru

Ремонт ВАЗ 2105 (Жигули) : Установка момента зажигания

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Установка момента зажигания

Метки для установки момента зажигания

1 – метка ВМТ на шкиве коленчатого вала; 2 – метка опережения зажигания на 10°; 3 – метка опережения зажигания на 5°; 4 – метка опережения зажигания на 0°

Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов (см. подраздел 3.7).

ПОРЯДОК ВЫПОЛНЕНИЯ

Скачать информацию со страницы

Терминология

Прерыватель-распределитель зажигания

— электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют
трамблером
.

Опережение зажигания

— воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ)

— угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель

системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок

— элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК)

— величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Рассказ регулировке зажигания ваз 2101, 2106, 2107

Как выставить зажигание на ваз 2106, 2105, 2107 -правильная установка и регулировка своими руками…

Приветствую автолюбитель ваз в блоге RtiIvaz.ru! Вы не знаете о регулировке зажигания нечего, именно поэтому вам надо прочитать авто статью далее.

Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависят от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго определенной последовательности, в зависимости от порядка работы цилиндров.

Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилях ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.

Операция по регулировки зажигания на автомобилях ваз 2105 и ваз 2106-07 может потребоваться в нескольких случаях. Это необходимо сделать после среднего или капитального ремонта двигателя, замене прокладки блока, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаях, связанных с частичной разборкой мотора.

Для установки верхней мертвой точки и регулировке зажигания на двигателе в его верхней, а также нижней передней части, отбиты специальные метки, которые необходимо совмещать. Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.

ВАЗ 2106 – цепь в приводе ГРМ

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 – зубчатый ремень ГРМ

Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Видео 1

Видео 2

Видео 3

Видео 4

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

• Снять клемму (минус) с аккумуляторной батареи
• Установить нейтральную передачу
• Снять крышку трамблера
• Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
• Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
• Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
• Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.

Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:

Все эти работы по установке и проверке, регулировки зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте еще:

Как самому выставить зажигание на ВАЗ

Как подтянуть ремень генератора

Комплект рабочего цилиндра сцепления

Регулировка карбюратора ваз 2107

Популярные статьи:

Регулировка центробежного автомата опережения зажигания.

Низкая мощность, большой расход топлива, детонация даже на приличном бензине во многом зависят от правильной настройки центробежного автомата опережения зажигания(ЦАОЗ). На заводе его настраивают под среднестатистический мотор, с большими допусками. Но, как известно, у каждого двигателя свои регулировки карбюратора, компрессия, да и вакуумный автомат тоже управляет зажиганием – каждый немного по-своему. И если характеристика центробежного регулятора далека от оптимальной, то, сколько ни «колдуй», с контактами, установкой зазора в них, углом опережения зажигания, машина, в конечном счете, разочаровывает владельца. На одних режимах – детонация, на других – зажигание явно поздновато.

Распределитель зажигания несложный прибор. Однако некоторые думают, что это «черный ящик» и продолжают ездить, подстраиваясь под машину разными способами и методами: «Едет машина – не мешай агрегату работать!»

Так случилось и в этот раз. Клиент приехал с жалобами на детонацию и низкую мощность автомобиля ВАЗ-21074. Пробег был около 20 т.км. После проверки ЦАОЗ стали понятны причины низкой мощности и детонации (график ниже). На нем видно, что характеристика ЦАОЗ не укладывается в заданные пределы (красные точки не укладываются между синей и бирюзовой линиями).

Как правильно настроить ЦАОЗ под конкретный двигатель так, чтобы при увеличении частоты вращения коленвала угол опережения зажигания (УОЗ) на низких оборотах был на границе детонации и оптимальным на средних и высоких?

Существует много методов, в том числе и специальный стенд для регулировки распределителей зажигания. У него есть как преимущества, так и недостатки, один из которых очень существенный – снятие распределителя с двигателя. После этого необходимо еще раз регулировать УОЗ, есть риск не добиться результата ввиду индивидуальности каждого мотора(причины перечислены выше). Но есть методы более точной настройки с помощью мотор-тестера Мотодок и без снятия регулятора. В этом способе заключается весь смысл – быстро, точно и под конкретный двигатель! Перед регулировкой нужно убедится, что грузики не заедают на осях и их демпферные колечки на месте. Устанавливаю УОЗ 5-7 градусов. Выворачиваю свечу первого цилиндра и вворачиваю вместо нее датчик детонации. Произвожу необходимые электрические подключения. Запуск двигателя. Через три секунды видно характеристику ЦАОЗ. Если она не укладывается в заданные пределы на оборотах до 3000, то подгибаю стойку с тонкой пружиной, а на оборотах выше 3000 – с толстой. Таким образом добиваюсь наилучшей работы ЦАОЗ. Ниже приведены характеристики ЦАОЗ: слева – до ремонта, справа – после ремонта.

С высоким УОЗ эффективность работы двигателя была низкой, что приводило к вышеперечисленным неисправностям и повышенному расходу топлива. Клиент заметил, что машина стала отзывчивее на педаль газа, динамичнее, пропала детонация и существенно снизился расход топлива. Сейчас он по трассе составляет 7-7,5л.

23.12..05.

Установка зажигания карбюратор ВАЗ 2106. Определение раннего или позднего зажигания

Как отрегулировать угол опережения зажигания на ВАЗ 2106?

Момент зажигания, а также УЗСК (угол замкнутого состояния контактов) — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) выставлен неправильно, двигатель будет плохо заводиться, нестабильно работать на холостых оборотах, не будет развивать полную мощность, перегреется и будет потреблять бензин без надобности.Кроме того, если угол опережения зажигания слишком велик («раннее» зажигание), может произойти детонация — очень опасное явление, которое часто приводит к аварийному повреждению двигателя.
Установить угол опережения зажигания (момент зажигания) с помощью стробоскопа в соответствии с прилагаемой к нему инструкцией.
Предлагаемый способ регулировки угла опережения зажигания может быть использован для аварийной проверки при самостоятельном поиске неисправностей в пути.
Для установки угла опережения зажигания на автомобиле ВАЗ 2106 вам потребуются: ключ на «13», контрольная лампа на 12 В (можно использовать переносную лампу, прикрепленную к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Опережение зажигания можно установить как для 1-го, так и для 4-го цилиндров двигателя. Показана установка угла опережения зажигания для 1-го цилиндра, как более удобная.

На крышке газораспределительного механизма три отметки выполнены литьем.
Первая, по направлению вращения шкива коленчатого вала, отметки и соответствуют 10 ° опережения зажигания, вторая b — 5 ° и третья в (длинная) — 0 °.На ободе шкива r ВМТ имеется отметка. На ступице шкива напротив этой отметки делается отбойник.

1. Выкрутите пробку первого цилиндра и пальцем закройте отверстие для пробки.

2. Проверните коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия») до начала такта сжатия в 1-м цилиндре (воздух начнет выходить через отверстие для свечи зажигания).Затем, продолжая проворачивать коленчатый вал, совместите отметку r на шкиве (обведена мелом) с отметкой b (если вы используете бензин с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы используете бензин с октановым числом ниже 92, совместите метку на шкиве с меткой в .

3. При этом ротор распределителя зажигания необходимо установить в положение, при котором его внешний контакт и направлен в сторону контакта 1-го цилиндра на крышке распределителя.Сам клапан должен быть расположен так, чтобы линия, проходящая через пружинные защелки b , была примерно параллельна средней линии двигателя. Если нет …

4.… открутите гайку распределителя зажигания почти до конца резьбы шпильки, приподнимите распределитель и, поворачивая его вал, установите ротор в требуемое положение. Зафиксируйте распределитель в этом положении на блоке цилиндров, не затягивая гайку полностью.
5. Подключите один вывод контрольной лампы или вольтметра к выводу катушки зажигания, подключенной к низковольтному проводу распределителя, а другой вывод — к массе.Включите зажигание.

6. Нажимая на ротор распределителя по часовой стрелке, слегка поверните корпус прерывателя в том же направлении, пока контрольная лампа не загорится. Затем медленно поверните корпус против часовой стрелки. В момент размыкания контактов выключателя загорится контрольная лампа (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните стопорную гайку.
7. Выключите зажигание, установите снятые детали на место в порядке, обратном снятию.
8. Проверить установку угла опережения зажигания по работе двигателя при движении автомобиля ВАЗ 2106. Для этого на ровном горизонтальном участке дороги необходимо разогнать автомобиль до скорости около 45 км / ч, включить IV передачу и нажать педаль акселератора до упора. В момент нажатия должна быть слышна детонация в течение 2-3 секунд, исчезающая по мере разгона автомобиля. Если детонация не исчезает при разгоне, зажигание слишком «раннее», если детонации совсем нет — слишком «поздно».При сильной детонации ослабьте гайку и поверните корпус распределителя на 0,5-1 деления по часовой стрелке в положение «-». При отсутствии детонации поверните корпус распределителя на 0,5-1 деления против часовой стрелки на «+». Пожалуйста, проверьте снова.

9. По окончании регулировки отметьте краской положение средней отметки шкалы на корпусе распределителя относительно блока цилиндров.

Современный автомобильный мир, полный новых систем и технологий. Но любители тольяттинской классики, любящие «копать», не вымерли.Эти автомобили привлекают тем, что могут самостоятельно регулировать, настраивать и тонко настраивать двигатель, а также другие агрегаты. Для опытных автовладельцев тольяттинских творений не составит труда решить вопрос, как выставить зажигание на ВАЗ-2107 или какой-либо другой модели.

Почему регулируют зажигание

Если автомобиль настроен правильно, то это только положительно влияет на работу большого количества двигателей. Бывает, что некоторые водители подолгу водят машину с выключенным зажиганием, сами того не подозревая.И в этом причина увеличения расхода топлива, снижения динамики железного коня … Поэтому учащаются разговоры о качестве и долговечности двигателей Fiat, которые устарели по всем параметрам и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.

Конечно, использование бесконтактного зажигания в автомобилях намного надежнее и точнее, а современные автомобили сконструированы таким образом, что требуют минимальных настроек. И если они будут производиться, то только с помощью компьютера.Именно поэтому сегодня далеко не каждый может справиться с таким очень несложным процессом, как регулировка зажигания.

Как работает дистрибьютор?

Для проведения правильной регулировки зажигания необходим определенный набор инструментов:

• отвертка плоская;
• гаечный ключ рожковый с 12 по 13;
• комплект измерительных щупов;
• кривой стартера;
• свечной ключ.

Если все делать разумно, то это займет не больше пятнадцати-двадцати минут.Весь смысл регулировки заключается в изменении времени выброса искры. Этого не следует делать, когда поршень «стоит» в мертвой верхней точке и возникающая искра дает не желаемый результат, а несколько мгновений раньше. Конечно, это переносное значение «несколько мгновений» у каждого владельца «ласточки» разное и определяется по заводским параметрам. Для моделей 2016 года угол опережения установлен в один градус, а у ВАЗ-2101 — три градуса. Именно при таких настройках происходит топливная смесь и ее полное сгорание.

Для регулировки в каждом цилиндре используется распределитель зажигания (распределитель), который зажигает свечи зажигания в том порядке, в котором зажигаются цилиндры. Необходимо точно знать, как срабатывают цилиндры — это один, три, четыре, два. Основные рабочие элементы трамблера — бегунок и контакты. Ползунок распределяет напряжение с помощью крышки по цилиндрам, и с помощью контактов в момент их размыкания и замыкания определяется момент искры.

Что необходимо предусмотреть, чтобы произвести правильную регулировку

Вы можете делать это один раз на длительный срок, например, год или два, а можете делать это ежемесячно, а в некоторых случаях и чаще. Все зависит от того, соблюдены ли условия, необходимые для успешного завершения взятого:

• Перед тем, как приступить к регулировке, необходимо убедиться, что весь комплект свечей зажигания находится в рабочем состоянии.
• Очистите контакты прерывателя, проверьте его состояние и зазоры.
• Должны быть в хорошем состоянии BB провода. Они не должны быть повреждены, крышки свечей, катушки зажигания и контакты с трамблером должны быть в полном порядке.
• Вакуумный привод зажигания должен быть подключен, он должен иметь люфт.

Регулировки могут быть выполнены только при соблюдении всех этих инструкций.

Регулировка угла опережения

• Для начала нужно определить такт сжатия на четвертом цилиндре. В головке блока перекрываем пальцем или еще чем-то и крутим коленвал кривым стартером.Когда фиксирующий объект выскочит, то будет достигнут момент сжатия четвертого цилиндра.
• Далее нужно совместить метки, которые нанесены на крышку двигателя и на.
• Далее необходимо установить трамблер так, чтобы ГБЦ располагалась перпендикулярно ползуну. Далее следует очень важная манипуляция — нужно немного приподнять корпус распределителя и перебросить бегунок с валом по часовой стрелке на один зуб. Затем нужно установить угол зажигания искры.Для этого вставьте запальный элемент в крышку, обеспечив плотный контакт с массой. Затем поверните коленчатый вал на четверть против часовой стрелки. Затем при включенном зажигании провернуть коленчатый вал до образования искры. Также желательно проверить положение шкива. Если он находится по меткам, все нормально, есть небольшое несоответствие — выполните простую регулировку, подогнав положение трамблера до положения средней метки.

Аналогично можно произвести регулировку с помощью лампочки.

Регулируется стробоскопом

С помощью стробоскопа процесс настройки будет выглядеть намного проще и быстрее. Вам просто нужно подключить прибор к цоколю одной из свечей и подключить питание. Настройка производится на холостом ходу … Для определения момента зажигания нужно направить прибор на коленвал, и его свет будет дублировать появление искры, а также отобразить момент, в который метки крышки и шкива совпадают. Если есть совпадение, нужно сразу починить трамблер.

Подведем итоги

Саморегулирующееся зажигание не только сэкономит вам копейки в вашем бюджете, но и поможет вам приблизиться к вашей машине. Правильно отрегулированное зажигание — залог правильной работы двигателя.

Операция настройки зажигания — одна из самых важных, как и все, что связано с двигателем в целом. Запуск двигателя, а также его фактическая работа зависят от правильной настройки зажигания. А следовательно — и расход топлива, и безопасность, и мощность двигателя.

Большинство автомобилистов, когда дело касается двигателя, предпочитают делегировать полномочия специалистам автосервиса. Это достойное решение, хотя научиться выставлять зажигание (а также проводить другие диагностические, ремонтные и другие операции) может абсолютно любой желающий. Для этого достаточно сделать пару раз на своем ВАЗе.

Инструменты, необходимые для настройки зажигания в условиях дома-гаража:

• ключ свечной;
Ключ
• на 13;
Вольтметр
• (или лампочка на 12 вольт).

При работе с ВАЗ 2106 зажигание можно настроить двумя способами — на 1-м или 4-м цилиндре. Первый вариант самый распространенный, и мы его рассмотрим.

На крышке ГРМ есть три отметки — длинная, средняя и короткая. Для настройки зажигания эти отметки имеют принципиальное значение. Длинный соответствует углу опережения равному нулю градусов, средний — 5 градусов, короткий — 10 градусов. В дополнение к этим отметкам есть также верхняя мертвая точка, обозначенная на ободе шкива и дублированная напротив выступом на ступице шкива.

Работа по настройке зажигания на ВАЗ 2106 проходит в несколько этапов:

Вы можете поставить все разобранные детали и элементы на свои места и гордиться собой.

Плохая динамика, а также перегрев двигателя ВАЗ 2106 могут быть признаками не только закоксовывания двигателя или проблем со свечами, но и свидетельствовать о неправильно выставленном зажигании. Иногда эта проблема сопровождается звоном в двигателе, который слышен как на малых, так и на средних оборотах.Начинающие водители, как правило, понятия не имеют, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу обращаются за помощью к специалистам. В этом нет необходимости, и сегодня вы убедитесь, что легко настроить зажигание своими руками. Для работы не требуются специальные устройства.

Как выставить зажигание на ВАЗ 2106 — пошаговая инструкция

1. Перед запуском нужно прогреть двигатель до рабочей температуры, это примерно 80-90 °.
2. Затем, не выключая двигатель, откройте капот и ключом на «13» ослабьте гайку крепления фиксатора распределителя.Проверните распределитель и наблюдайте за увеличением оборотов двигателя, когда они станут наиболее устойчивыми и высокими, затяните гайку.
3. Затем сесть и разогнать машину до 60 км / ч, проехав несколько километров по дороге, после достижения необходимой скорости включить 4-ю скорость, затем резко нажать на педаль газа. Если при этом мотор начинает набирать обороты, можно сделать вывод, что зажигание выставлено правильно. Если вы слышите стук пальцев или хлопок (), у вас неправильно настроено зажигание, это еще называют ранним.Если вы чувствуете, что двигатель очень медленно вращается, у вас позднее зажигание.

1. После определения типа возгорания остановите и снова откройте капот.
2. Ослабьте гайку распределителя и поверните ее в зависимости от типа зажигания. Если у вас раннее зажигание, поверните трамблер на несколько градусов против часовой стрелки, если позже — по часовой.
3. Снова сядьте за руль и проверьте машину в движении. Регулировку следует производить до тех пор, пока не получите желаемый результат, правильно настроив, зажигание можно засчитать, если на скорости 60 км / ч пальцы постучат не более двух раз.

Теперь, когда вы знаете, как настроить зажигание ВАЗ 2106, надеюсь, вы легко сможете настроить его на своем автомобиле. Спасибо за внимание, проверяйте почаще.

Фактическое:

Несмотря на то, что «классический» ВАЗ 2106 уже давно снят с производства, немалое количество этих машин используется на российских просторах. Поскольку их конструкция устарела, вполне понятно желание владельцев шестой модели «Жигулей» усовершенствовать ее любыми способами.Один из эффективных вариантов — замена штатной системы зажигания на бесконтактную систему зажигания (сокращенно БСЗ), в которой электроника отвечает за искрообразование. Процедура замены довольно проста и доступна любому желающему улучшить характеристики двигателя своей «шестерки».

Что такое БСЗ и как он работает?

Для успешной установки и настройки бесконтактного зажигания желательно понимать принцип работы системы, которая состоит из следующих элементов:

1. Главный распределитель зажигания (иначе — трамблер). Внутри него фотоэлектрический датчик Холла, вакуумный привод для регулировки угла опережения и так называемый слайдер с подвижным контактом.
2. Катушка, вырабатывающая импульс высокого напряжения. Он имеет 2 обмотки: первичную, состоящую из небольшого количества витков толстого провода, и вторичную, намотанную тонким проводом с большим количеством витков.
3. Электронный блок — выключатель с алюминиевым радиатором охлаждения. Последний играет роль элемента крепления.
4. Свечи зажигания, подключенные высоковольтными проводами к распределителю.
5. Провода для соединения элементов между собой.

Для справки. В штатных устаревших системах ВАЗ 2106 внутри трамблера была установлена ​​контактная группа вместо датчика Холла, а выключателя вообще не было.

Первый контакт катушки подключен через реле замка зажигания к генератору, а второй — к блоку управления. Также от него к распределителю идет высоковольтный провод большого сечения. Из распределителя выходят 2 пучка проводов, соединяющих его с выключателем и свечами зажигания.Система работает по следующему алгоритму:

1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подается напряжение 12 В, которое вызывает электромагнитное поле.
2. Когда коленчатый вал вращается и один из поршней достигает верхней мертвой точки (ВМТ), фотоэлектрический датчик посылает сигнал на коммутатор, и переключатель на короткое время разрывает соединение между катушкой и источником напряжения — генератором или аккумулятором.
3. При разрыве цепи во вторичной обмотке катушки генерируется импульс напряжением от 20 до 24 кВ, который передается по проводу большого сечения на ползун распределителя.
4. Скользящий контакт ползуна направляет импульс на свечу зажигания в том месте, где поршень оставался в ВМТ. Между его контактами проскакивает мощная искра, воспламеняющая смесь топлива и воздуха в камере сгорания.
5. Вал распределителя приводится в движение зубчатой ​​передачей, связанной с коленчатым валом. .. Когда следующий поршень движется в ВМТ, вал поворачивается, и подвижный контакт подключается к другой свече зажигания, и датчик Холла посылает следующий сигнал, и цикл искрения повторяется.

Ссылка. В старых системах цепь разрывалась механически с помощью кулачка на валу распределителя, прижимающего контактную группу.

Преимущества бесконтактных систем

Для несведущего автомобилиста главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобили с системой зажигания с контактным кулачком.Иностранные бренды отказались от него в далеких 80-х годах прошлого века, а в Российской Федерации механическое зажигание продержалось до 90-х годов. Причины отказа понятны:

• на контактах постоянно проскальзывала искра, отчего они горели и требовали частой очистки;
• контактная группа изнашивалась достаточно быстро, в среднем хватало на 15-20 тыс. Км пробега, после чего элемент пришлось менять;
• дал о себе знать износ подшипника, на котором находились контакты, что вызвало нестабильную работу силового агрегата;
• Натянуты пружины противовесов.

Все вышеперечисленные неисправности проявлялись по очереди, не давая покоя владельцу «классических» Жигулей. Из-за несовершенной конструкции мощность свечи зажигания постоянно уменьшалась, производительность двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены таких недостатков, они отличаются долговечностью и стабильным искрообразованием. Мощность искры также увеличилась, так как напряжение выходного импульса увеличилось с 16-18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. Первоначально слабым местом отечественных бесконтактных систем считался выключатель, который быстро выходит из строя и не подлежит ремонту. Но позже его доработали и надежность БСЗ повысили.

Выбор комплекта электронного зажигания

Поскольку «шестерка» оснащалась двигателями трех типов (объемом 1,3, 1,5 и 1,6 л), то комплекты БСЗ для них отличаются конструкцией трамблера. В двигателе 1,3 л. (модель ВАЗ 21063) есть распределитель с укороченным валом, а в двигателях 1. 5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Комплект электронного зажигания такой:

Распределитель
• с каталожным номером 38.3706-01 на силовой агрегат 1,3 л. или 38.37061 — для двигателей объемом 1,5 и 1,6 л;
• катушка высокого напряжения с маркировкой 27.3705;
• Электронный блок управления, маркировка — 36.3734 или 3620.3734;
• провода соединительные.

Внимание! Покупая бесконтактный комплект для «классических» Жигулей, не следует путать его с продукцией, предназначенной для ВАЗ 2121 Нива, трамблеры очень похожи внешне.А вот деталь «Нивовская» отличается техническими характеристиками и маркируется так: 3810.3706, 38.3706-10 или 038.3706-10. Ставить его на «шестерку» категорически не рекомендуется.

Из производителей, продающих свои комплекты зажигания на территории РФ, наиболее популярными среди автомобилистов являются запчасти СОАТЭ из Старого Оскола. Стоит отметить, что новые свечи марки А-17ДВР, устанавливаемые на классические вазы с электроникой, в комплект поставки не входят, их придется приобретать отдельно. Чтобы полностью оценить результаты замены, рекомендуется также установить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надежных узлов в автомобилях ВАЗ 2106-2107, иногда он выходит из строя. Для его замены рекомендуется изучить этот материал:

Подготовка к замене BSZ

Работа по снятию старого зажигания и установке нового не требует каких-либо специальных инструментов, приспособлений или приспособлений.Нет необходимости в смотровой канаве, и всю операцию можно проводить на открытом воздухе при хорошем дневном освещении. Достаточно иметь таких инструментов:

• гаечный ключ рожковый 13 мм для откручивания гайки крепления распределителя;
• с помощью ключей 10 и 8 мм катушка снимается;
• отвертка с плоской и крестовой головкой;
• плоскогубцы;
• электрическая или ручная дрель со сверлом на диаметр крепежных винтов переключателя.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомого вам известен гаечный ключ с длинной ручкой, который надевается на храповую гайку и используется для вращения коленчатого вала вручную.

Для начала выполните несколько этапов предварительной разборки:

1. Откройте капот и отсоедините отрицательную клемму аккумулятора.
2. Снимите высоковольтные провода со свечей зажигания и крышки распределителя.
3. Выкручиваем свечи.
4. Опустите отвертку в отверстие для свечи зажигания цилиндра 1 и поверните коленчатый вал, пока поршень в нем не достигнет ВМТ. В этом случае метка на шкиве вала будет стоять напротив самой длинной метки на блоке цилиндров.

Совет. Если вы не нашли ключ для гайки храповика, коленчатый вал можно провернуть, повернув болтающееся заднее колесо автомобиля. Не забудьте закрепить машину средствами предотвращения отката, снять с ручного тормоза и включить 4-ю или 5-ю передачу.

Сопоставив оценки и подготовив новые детали, можно переходить к основному этапу работы.

Порядок установки электронного зажигания

Первым делом демонтируем старую систему, выполняя операции в следующей последовательности:

1. Отсоедините высоковольтный провод от катушки, снимите крышку распределителя и отметьте положение ползунка.Для удобства направление можно обозначить мелом на крышке клапанов двигателя.
2. Отсоедините провода и вакуумную трубку карбюратора от распределителя. Открутите гайку крепления гаечным ключом на 13 мм и снимите элемент с блока цилиндров.
3. Откручиваем гайки контактов высоковольтной катушки и снимаем провода, запомнив, куда были подключены провода от замка зажигания и тахометра.
4. Разобрать катушку и отложить ее в сторону.

Совет.Между распределителем и гнездом блока цилиндров есть прокладка, не потеряйте ее при снятии детали с автомобиля.

После разборки приступить к установке БСЗ, соблюдая следующую процедуру:

1. Переместите прокладку со старого распределителя на новый и снимите с него крышку. Поворачивая ползунок вправо, отмеченное мелом, вставьте вал распределителя в гнездо и зафиксируйте его положение гайкой. Слишком сильно затягивать не стоит, так как еще придется регулировать зажигание и снова отпустить гайку.
2. Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8-0,9 мм. Установите на место крышку распределителя и подключите высоковольтные провода, соблюдая номера цилиндров (выбитые на верхней части крышки).
3. Заменить старую катушку на новую. Если контакты на нем противоположные, то сначала ослабьте зажим крепления, поверните корпус на 180 ° и установите деталь на автомобиль.
4. Присоедините выключатель недалеко от катушки. Сняв бачок омывателя, предварительно просверлите 2 отверстия в лонжероне кузова и прикрутите блок саморезами.Обратите внимание: электронный элемент не должен стоять ниже бака, чтобы в случае протечки он не был затоплен водой.
5. Возьмите соединительные провода и подключите электронный блок, распределитель и катушку согласно (прилагается к комплекту БСЗ). Разобраться несложно: разъем от переключателя подключается к блоку распределителя, а провода — к контактам «В» и «К» катушки высокого напряжения. Не забываем о проводах, ранее подключенных к старой катушке (в том числе от тахометра), они должны быть подключены к новому элементу таким же образом.
6. Наденьте вакуумную трубку от карбюратора на штуцер узла диафрагмы распределителя. На этом установка бесконтактной системы завершена.

Ссылка. В моделях ВАЗ 2106 последних выпусков уже проделаны отверстия для крепления переключателя. Внимательно посмотрите на лонжерон с левой стороны (по направлению движения автомобиля).

Инструкции по установке на фотографиях

Рейка должна быть в этом положении перед снятием распределителя.Крышка трамблера снимается, освободив две защелки. Ключом на 8 и 10 нужно открутить провода от трамблера. новая катушка подключается так же, как и старая. Выключатель размещен на свободном месте над бачком омывателя Не перепутайте провода при подключении нового трамблера

Видео про установку электронной системы на «классику»

Запуск двигателя и установка зажигания

Если , в процессе замены элементов метки вы не сдвинули, но проводка подключена правильно, то сразу «шестерка» запустится. Дайте ему прогреться минуту-две, манипулируя педалью акселератора, а затем переходите к настройке зажигания. Выполняется двумя способами:

• самый распространенный метод — «на слух»;
• с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не заводится и не подает признаков жизни при вращении стартера, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: при установке вы повернули крышку распределителя на 180 °, из-за чего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Зажигание регулируется «на слух» следующим образом:

1. При работающем двигателе ослабьте гайку распределителя.
2. Медленно поворачивайте его по часовой стрелке и против часовой стрелки, чтобы добиться наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15 °.
3. Уловив положение чистой работы двигателя, окончательно затяните гайку распределителя.

При помощи стробоскопа угол опережения зажигания устанавливается по-другому. Если вам удалось раздобыть это устройство или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра.Запустите двигатель и осторожно поднесите мигающую лампочку к отметкам на блоке. Стробоскоп поможет увидеть положение меток, выбитых на шкиве при работающем двигателе. Теперь вы можете ослабить гайку распределителя и повернуть корпус, чтобы совместить эту метку с последней, самой короткой меткой.

Отремонтировать карбюратор несложно, если знать все тонкости процедуры:

После настройки прогрейте машину до рабочей температуры и попробуйте поехать на ней в разных режимах.Если при резком нажатии на педаль газа слышен стук поршневых пальцев, значит, вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте распределитель и поверните его по часовой стрелке на 1-2 °, не более. Стук должен исчезнуть.

Совет. После установки БСЗ часто случается, что обороты двигателя на холостом ходу увеличиваются за счет лучшего искрообразования. Скорость снижается до значения 850-900 об / мин винтом количества топлива. В карбюраторах Ozone это большой пропеллер, расположенный справа (по ходу движения) внизу агрегата.В карбюраторах Solex это пластиковая ручка, выступающая сзади и упирающаяся в ось демпфера. Нельзя трогать винт «качества» без знания дела!

Видео о настройке бесконтактного зажигания

Если вы сняли трамблер и высоковольтные провода с крышкой без совмещения меток, то представленное видео поможет вам правильно установить зажигание на новый:

Работа автомобиля с электроникой Система разительно отличается от езды на старом зажигании.Мотор работает более плавно и стабильно, а очистка стеклоочистителей осталась в прошлом. Но владельцу ВАЗ 2106 не помешает иметь в наличии датчик Холла на случай поломки штатного. Эта деталь не подлежит ремонту, хотя выходит из строя редко.

На ВАЗ 2106 зажигание не выставляется. Правильная регулировка системы зажигания на автомобилях ВАЗ. Какие инструменты понадобятся

В данной статье подробно описан порядок установки угла опережения зажигания на контактной системе зажигания двигателей ВАЗ 2101 — 2106.

Повышенный расход бензина, потеря мощности и перегрев двигателя, стук поршневых пальцев, детонация двигателя. Все вышеперечисленные неисправности являются следствием неправильной установки опережения зажигания.

На автомобилях с контактной системой зажигания можно самостоятельно установить угол опережения зажигания, так как для этой регулировки не требуется специального устройства (стробоскопа), который необходим при установке момента на двигателях с бесконтактной системой зажигания. .

Для регулировки угла опережения зажигания, к карбюраторным двигателям ВАЗ 2101 — 2106, с контактной системой зажигания, самостоятельно потребуется; гаечный ключ на 13, ключ для поворота коленвала и контрольная лампа, рассчитанная на напряжение 12 вольт. Контрольную лампу несложно сделать самостоятельно, для этого потребуется; лампочка, патрон к ней и два куска провода.

Для удобства в работе найдите и очистите от загрязнений метку на шкиве коленчатого вала и метки на крышке цепного привода. Если вы работаете при слабом освещении, используйте фонарик.

Проверяя коленчатый вал, совместите метку на шкиве коленчатого вала с меткой на корпусе цепного привода. Если на вашем автомобиле установлен двигатель с диаметром цилиндра 79 мм (это двигатели ВАЗ 21011, 2105, 2106), нужно совместить отметку на шкиве со средней отметкой на крышке цепи.Если у вашего двигателя диаметр цилиндра 76 мм (это двигатели ВАЗ 2101 и 2103), нужно совместить метку на шкиве с очень короткой меткой на крышке цепи. Длинная метка используется для установки коленчатого вала в мертвую точку.
После совмещения меток отсоединить провод от катушки зажигания к прерывателю — распределителю (распределителю) от клеммы на прерывателе — распределителе и подключить к этой клемме провод контрольной лампы. Второй провод контрольной лампы подключить к «+» клемме аккумулятора.Ключом на 13 ослабляем гайку крепления прерывателя — распределителя. Поверните корпус прерывателя-распределителя против часовой стрелки и медленно поверните его в обратном направлении. Зафиксируйте то положение прерывателя-распределителя, в котором контрольная лампа начинает гаснуть, и затяните гайкой крепления. Заменить провод, соединяющий катушку зажигания с прерывателем — распределителем

На этом момент опережения зажигания завершен.

Стабильность двигателя, его мощность напрямую зависят от правильных настроек и плавности работы, топливной экономичности и т. Д.Обычно в четырехтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть непосредственно перед подъемом в верхнюю мертвую точку. Это время воспламенения связано с тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз, и начинается ход.

Позднее или раннее зажигание следует понимать как задержку или опережение системы зажигания по отношению к положению поршня в цилиндре. Другими словами, искра свечи зажигания образует и воспламеняет топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ или рано или поздно этого момента. Это явление называется ранним или поздним зажиганием. По этой причине владельцы автомобилей, в которых реализована возможность саморегулирования УОЗ (угла опережения зажигания), часто сталкиваются с необходимостью регулировки зажигания.

Прочитать статью

Как понять, что зажигание позже или раньше

Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или задержкой приводит к определенным неисправностям в работе двигателя.В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

• затруднение запуска двигателя;
• заметное увеличение расхода топлива;
• двигатель теряет чувствительность дроссельной заслонки, падает мощность;
• отмечается нестабильная работа в режиме холостого хода;
• пропадает отзывчивость на нажатие педали газа;
• происходит перегрев двигателя и детонация;

Неправильный угол зажигания может проявляться в виде характерных хлопков, которые подаются в выхлопную систему и т. Д.Совершенно очевидно, что дальнейшая работа с сбитым углом опережения зажигания может привести к более серьезным отказам двигателя, особенно в случае продолжительной детонации.

Последствия неправильно выставленного угла зажигания

Как более позднее, так и более раннее зажигание отрицательно сказывается на работе и ресурсе двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход топлива. Если искра не образуется раньше установленного времени, то давление расширяющихся газов начинает противодействовать поднятию поршня в верхнюю мертвую точку (раннее зажигание).Воспламенение рабочей смеси после начала движения поршня вниз из верхней мертвой точки приводит к тому, что выделяемая энергия топлива «догоняет» поршень и поступает на выпускное отверстие, а не совершает полезную работу (позднее зажигание).

В случае преждевременного воспламенения поднимающемуся поршню необходимо приложить большое усилие для сжатия образующихся газов в результате преждевременного сгорания смеси. Нагрузка в таких условиях и в таких условиях значительно увеличивается.

Признаки раннего возгорания проявляются в виде следующих симптомов:

• появление металлического звонкого звука при работе двигателя, который локализуется в области блока цилиндров;
• плавающие обороты холостого хода, двигатель неустойчивый;
• после нажатия «газ» пауза, двигатель не «тянет» и топливо перерасходуется;

Позднее зажигание также вызывает значительные повреждения двигателя.Сгорание смеси в этом случае происходит в условиях понижения давления и увеличения объема в цилиндре двигателя. Нарушается процесс сгорания топливовоздушной смеси, выгорающей при ходе поршня. В результате признаки позднего возгорания:

• двигатель теряет мощность, для разгона нужно сильно надавить на газ;
• наблюдается значительный рост расхода топлива;
• мотор сильно закоксован отложениями и копотью;
• неправильное сгорание смеси приводит к перегреву двигателя;

Установка угла опережения зажигания своими руками

Правильная установка угла опережения зажигания требует регулировки SPD. Откорректировать угол зажигания на холостом ходу. При этом следует учитывать, что оптимальной частотой вращения холостого хода считается диапазон 850-900 об / мин. Угол наклона опережения зажигания также находится в определенном диапазоне от -1 (отрицательный) до +1 (положительный) градус. Указанная степень является степенью по отношению к ВМТ.

Чаще всего для установки угла опережения зажигания используется стробоскоп. Такое решение позволяет добиться аккуратности при установке. При отсутствии прибора можно также использовать контрольную лампу.

Указанная лампа подключается к плюсовой клемме распределителя зажигания, а также к массе. Далее рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

Стробоскопическая настройка зажигания

№

• двигатель необходимо прогреть до достижения рабочей температуры;
• строб подключен к бортовой сети;
• отвинчена крепежная гайка крышки распределителя-прерывателя зажигания;
• датчик сигнализации поставлен на высоковольтный провод первого цилиндра;
• при наличии шланга вакуумного корректора необходимо будет снять и заглушить указанный шланг;
• стробоскопическое свечение направлено на шкив коленчатого вала;
• двигатель запускается и работает на холостом ходу;
• проворачивание картера;
• положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпадала с соответствующей меткой на;
• после совмещения меток затягивают крепежную гайку;

Установка контрольной лампы на контрольную лампу

Если используется метод установки зажигания от лампочки, то необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленчатого вала совпала с меткой на крышке ГРМ. При этом ползунок на распределителе зажигания должен указывать на провод свечи зажигания первого цилиндра.

Далее ослабляется гайка замка распределителя, после чего один провод от лампочки переключают на провод идущий на катушку зажигания от распределителя. Второй провод от лампы заделываем на массу. Затем нужно включить зажигание и повернуть корпус распределителя по часовой стрелке, пока контрольная лампа не перестанет гореть. После этого осторожно поверните корпус распределителя обратно, т.е.е. против часовой стрелки. Определив положение, в котором загорается лампочка, необходимо зафиксировать в этом положении корпус распределителя. Крепление осуществляется затяжкой гайки распределителя.

Другие методы тюнинга и проверки зажигания на автомобиле

Также можно выставить зажигание на искру или самостоятельно выбрать угол, когда двигатель будет работать максимально стабильно и плавно. Самый простой и наименее точный способ — установка исходя из работы мотора. Для настройки заводится двигатель, после чего ослабляется гайка крепления корпуса распределителя. Затем вам нужно будет повернуть корпус распределителя по часовой стрелке и против часовой стрелки, чтобы найти положение, в котором двигатель работает плавно и частота вращения максимальна. После этого поверните корпус прерывателя на пару градусов по часовой стрелке и затяните гайку распределителя.

При регулировке зажигания на искру метки на шкиве коленвала и ГРМ должны совмещаться, а метка на ползуне должна указывать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего следует снять центральный высоковольтный провод с крышки распределителя.

Затем контакт провода следует расположить возле «массы» (расстояние около 5 мм.) И включить зажигание. После этого корпус выключателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно повернуть обратно до того момента, когда между «массой» и контактом провода появится искра. В этом положении корпус распределителя должен быть закреплен крепежной гайкой выключателя.

В конце необходимо проверить правильность работы УЗИП в движении. На прогретом двигателе автомобиль следует разогнать до 40-45 км / ч, после чего включается четвертая передача и полностью выжата педаль газа.Далее нужно оценить степень детонации. Норма — когда сразу после включения 4-й передачи детонация присутствует кратковременно (2-3 сек.), Но исчезает при разгоне автомобиля. Если детонация продолжается после разгона, то высока вероятность преждевременного возгорания. Если в момент переключения 4 передачи нет детонации, то зажигание позже. В таких случаях настройку SPD следует повторить для получения оптимального результата.

Читайте также

Как настроить начало момента впрыска топлива в дизельный двигатель.Различные способы установки DAB. Советы и рекомендации по самонастройке.

Почему двигатель стреляет через карбюратор в выхлопную систему. Причины хлопков в карбюраторе, дополнительные симптомы, устранение неисправностей.

Регулировка зажигания ВАЗ 2106 — процедура очень важная и полезная. От этого зависит несколько моментов:

• плавность хода трансмиссии;
• легкий старт;
• расход топлива нормальный;
• динамика разгона.

При неправильной настройке зажигания во время работы силового агрегата может возникнуть детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей есть свои взгляды на то, как выставить зажигание на ВАЗ 2106. Кто-то действует, что называется «на глазок», а кто-то за это получает стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервиса.

Для того, чтобы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь инструкцией ниже.

Предварительная подготовка

В гараж необходимо принести:

• ключ для свечей;
• ключ на 13;
• вольтметр или обычная лампочка на двенадцать вольт.

Контактное зажигание установлено на первом цилиндре.

Установите угол опережения зажигания в соответствии с метками разной длины, нанесенными на крышку привода ГРМ.

Пошаговая инструкция

Установить зажигание на ваз 2106 можно за 13 простых шагов:

Теперь мы можем убедиться, что зажигание установлено правильно. Запускаем двигатель и едем. Нужно разогнаться до 45 километров в час. При достижении нужной скорости включаем четвертую передачу и резко нажимаем педаль газа. Через пару секунд мотор должен начать детонировать (прозвучат хлопки, начнут звенеть «пальцы»). Как только машина наберет скорость, подходящую для выбранной передачи, детонация исчезнет.

Если детонация не исчезла, значит вы неправильно отрегулировали и получили так называемое «раннее» зажигание.Значит нужно слегка повернуть распределитель по часовой стрелке на половину или одно деление. Если детонация не произошла, значит, вы установили «позднее зажигание». В этом случае поверните распределитель против часовой стрелки на половину или одно деление.

Система зажигания играет очень важную роль в работе двигателя. внутреннее сгорание. От него зависит большое количество параметров, которые сильно влияют на общее поведение автомобиля. Поэтому каждый водитель российского автопрома должен знать, как выставить зажигание на ВАЗ 2106.

Система зажигания необходима для создания электрического импульса, который воспламеняет топливовоздушную смесь внутри цилиндра. В зависимости от модификации автомобиля может быть контактным и бесконтактным. В последнее время распространено на бесконтактной основе и работает по транзисторной схеме.

Центральная часть системы — распределитель, внутри которого находится подвижный контакт, передающий электрический импульс на высоковольтные кабели.

Последние подключаются к свечам зажигания. В середине распределителя установлен датчик Холла, который определяет угловое положение распределителя и передает эту информацию на переключатель. Он подает сигнал на катушку зажигания, которая преобразует 12 вольт в 25 киловольт. Сам распределитель работает от коленчатого вала, поэтому его работа четко синхронизирована. В инжекторных двигателях применяется модуль зажигания, который сам устанавливает желаемое время опережения.

Система рабочих контактов Имеет схожий принцип работы, однако в схеме отсутствует переключатель и датчик Холла. Сама суть действия должна соответствовать порядку искрообразования, которое должно происходить именно в тот момент, когда поршень находится в верхней мертвой точке. Причем этот процесс должен происходить с определенным свинцом, ведь смесь начинает гореть не сразу, а через небольшой промежуток времени. Таким образом, в момент, когда в цилиндре возникает максимальное давление, поршень достигает наивысшей точки и опускается.

Результатом этого взаимодействия является появление двух членов, которые подразумевают раннее и позднее зажигание.На самом деле зажигание должно быть немного раньше, и этот угол не должен превышать 5 процентов. Если он слишком большой, смесь воспламенится слишком рано, что характерно для появления детонации, когда смесь загорается слишком рано и мотор начинает нагреваться больше, чем в штатном режиме.

Это очень опасный режим, который может привести к серьезным повреждениям.

Еще одна проблема — позднее зажигание. . В этом случае бензин сгорает слишком поздно, и цилиндры двигаются больше по инерции, чем от сгорания топлива.Из-за этого возникают потери мощности, люфт в глушителе, а также повышенный расход топлива. При обнаружении этих признаков, а также при повышенном перегреве двигателя необходимо произвести регулировку угла опережения зажигания.

Процесс регулировки зажигания ВАЗ 2106

На самом деле здесь нет ничего сложного, и водители придумали множество способов, главный из которых — использование стробоскопа. Конечно, это очень точный метод, позволяющий максимально правильно настроить зажигание на любом карбюраторном автомобиле.Однако сам стробоскоп стоит около 600 рублей, тогда как регулировка зажигания для ВАЗ 2106 в автосервисе обойдется в 300. Это говорит о том, что есть смысл использовать стандартный набор инструментов и сэкономить эту сумму денег.

Вам понадобится храповик (его можно заменить на домкрат), а также ключ на 13, свечной ключ и свечу, соответствующую отверстию свечи зажигания. Теперь вы узнаете, как настроить зажигание полностью с нуля. Для этого сначала нужно найти верхнюю мертвую точку первого цилиндра в такте сжатия.Откручиваем свечи и вставляем свечу в первый цилиндр.

С помощью трещотки проверните коленчатый вал до тех пор, пока не выйдет заглушка. Этот момент считается точкой максимального сжатия воздуха в цилиндре. Метка на шкиве коленчатого вала и длинная метка на крышке подшипника должны совпадать. Для создания необходимого упора рекомендуется установить его на вторую отметку, которая будет соответствовать углу в 5 градусов. После этого уже не нужно вращать коленчатый вал.

Если у вас нет храпового механизма, вы можете вращать двигатель с помощью заднего колеса.Для этого коробку передач нужно установить на четвертую скорость, а колесо поднять домкратом. Чтобы избежать случайного падения, рекомендуется установить под машину подкладки и опору.

Теперь возьмите ключ на 13 и открутите болт замка трамблера вашего ВАЗ 2106 . Сняв фиксатор, вытащите распределитель и установите его бегунок напротив штифта 1 цилиндра на крышке распределителя. После этого можно собирать, но болт не затягивать.Опустите машину и приготовьтесь к запуску.

Теперь нужны два человека: первый будет вращать стартер, а второй установит угол опережения. Возьмитесь рукой за октан-корректор и попросите напарника запустить стартер. Вполне возможно, что он не запустится, в этот момент следует медленно двигать распределитель до момента запуска двигателя. Это будет момент, когда вы установите правильное время зажигания. При запуске двигателя необходимо будет продолжать вращать трамблер до наиболее стабильной работы двигателя вашего ВАЗ 2106.

Вот и все. Так выглядит процесс регулировки зажигания на автомобиле ВАЗ 2106. Таким образом, это можно сделать без участия специалистов автосервиса, а также сэкономить определенную сумму денег. Удачи на дорогах!

От КПД двигателя и его успешного запуска зависит динамика автомобиля при движении и расход топлива. В статье дана инструкция и рекомендации, как правильно настроить электронную ваз 2106, а также обучающее видео по регулировке зажигания.

[Скрыть]

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах, которые лишены недостатков контакта, например, нет необходимости регулировать зазор в контактной группе. В этой статье мы рассмотрим, как отрегулировать 2106 на 1-й цилиндр.

На крышке ГБЦ и шкиве коленчатого вала есть отметины и отливы.

Этикетки могут использоваться для регулировки угла опережения зажигания:

• первая метка, расположенная по часовой стрелке, означает, что угол опережения зажигания составляет 10 °;
• средняя метка предназначена для установки угла опережения равным 5 °;
• на самой короткой, последней отметке устанавливается угол опережения 0 °: в этом случае смесь воспламенится, когда поршень достигнет верхней мертвой точки.

Метки совмещаются вращением коленчатого вала, либо храповым механизмом, либо специальным ключом для гайки.

Инструменты и материалы

Для регулировки зажигания на ВАЗ 2106 необходимо подготовить следующие инструменты:

• ключ для выкручивания свечей;
• специальный ключ для вращения коленчатого вала;
• ключ на «13»;
• Устройство управления: контрольная лампа 12 В или вольтметр.

Устанавливается даже с помощью страбоскопа.

Этапы

Пошаговая установка зажигания:

Выставляем зажигание, теперь необходимо проверить правильность настроек, выполнив следующие действия:

1. Проверка может выполняться во время движения станка . Сначала нужно прогреть двигатель, а затем разогнать его до скорости 40-50 км / ч. Достигнув этой скорости, мы переключаемся на четвертую и проезжаем определенное расстояние без разгона.
2. Тогда нужно резко нажать на педаль газа.Через 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелчки пальцев. Звуки должны прекратиться, когда автомобиль разгоняется примерно через 5 км.
3. Если детонация не прошла, необходимо откорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонации не произошло, то причина может быть в «позднем» зажигании. Если «рано», нужно повернуть дистрибьютора вправо на один градус. В «позднем» — на один градус влево. Процедуру проводить до тех пор, пока детонация не длится 1-1.5 секунд.
4. После регулировки нужно нанести на трамблер черту краской, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
5. Далее необходимо правильно поставить трамблер. Сначала опять же, используя выкрученную свечу и закрыв отверстие пальцем, установите первый цилиндр в ВМТ.
6. Далее нужно совместить метку на коленвале с меткой на крышке ГРМ. Для этого поверните коленчатый вал по часовой стрелке.
7. Сняв крышку с трамблера, необходимо установить бегунок. Его положение должно совпадать с воображаемой линией от контакта на крышке первого цилиндра.
8. После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Основные симптомы, по которым можно судить о необходимости выставления зажигания на ВАЗ 2106:

1. Слишком большой расход топлива.При позднем зажигании динамика машины падает. Для разгона автомобиля по-прежнему требуется больше топливно-воздушной смеси.
2. Утрачена динамика: при позднем зажигании смесь воспламеняется после того, как поршень уже вышел из строя из-за инерции маховика.
3. Хлопает в глушителе. В этом случае следует взрыв, расширение газов занимает некоторое время. Когда поршень достигает нижней мертвой точки, следующей мерой будет измерение выхлопа. В этом случае часть взорвавшегося топлива уйдет в выхлопную трубу, что и является причиной хлопков.
4. Повышенный шум двигателя. Если мотор заметно «урчит», детонирует, необходимо включить зажигание. В этом случае поршень только поднимается, а зажигание идет ему навстречу. Это делает двигатель жестким, при работе появляются неприятные звуки.

Настройка карбюратора — первое зажигание

Рассказ и фотографии предоставлены: Moore Good Ink

Кардинальное правило настройки карбюратора — Ignition First. После установки статического зажигания и механизма опережения зажигания в распределителе можно настроить топливовоздушную смесь на полную мощность и топливную эффективность.

Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного момента зажигания; если искра не попадает в камеру сгорания в нужное время, поиск оптимальной мощности или экономии затрудняется.

Но пропал дистрибьютор! Настройка современных хотродов включает в себя электронику и компьютерное программное обеспечение. Датчиков предостаточно. Они определяют абсолютное давление в коллекторе, массовый расход воздуха, положение коленчатого вала и так далее.Они сообщают ЭБУ (блоку управления двигателем), который постоянно проверяет все переменные и сообщает каждой свече зажигания, когда зажигать. Там, где когда-то был распределитель, теперь существует несколько катушек, часто по одной на каждой свече зажигания.

Тем не менее, как приятно понимать психологию хотроддера, который жаждет карбюратора и распределителя. И, как ни странно, тюнинг старых автомобилей проще. Для них не требуется никакого сложного оборудования или компьютерных знаний, часто бывает только индикатор времени, отвертка и несколько гаечных ключей.

Справочная информация о зажигании с помощью точек и катушек

До того, как появились сложные электронные системы управления, мы использовали катушечную систему зажигания, которая впервые появилась на Cadillac 1910 года. Распределитель использовался, чтобы определить, когда должна загореться каждая свеча зажигания. Механический кулачок с приводом от двигателя в распределителе, вращающийся со скоростью распределительного вала, приводил в действие набор точек прерывания. Точки подключили электрический ток к катушке, который преобразовал его в высокое напряжение, необходимое для зажигания свечей зажигания.

Высокое напряжение подводилось от катушки к центру крышки распределителя по высоковольтному проводу. Внутри колпачка есть маленькие металлические выступы, по одному на каждую свечу зажигания. Ротор, установленный на верхнем конце механического кулачка и работающий внутри крышки распределителя, направляет импульсы высокого напряжения к правильной свече зажигания. Конденсатор выполняет двойную функцию: продлевает срок службы точек, гасит дугу на точках и формирует резонансный контур с катушкой, который увеличивает пиковое напряжение.

Ротор соединен через высоковольтную катушку с аккумулятором, а небольшие металлические выступы в крышке распределителя соединены проводами свечи зажигания со свечами зажигания. Когда ротор вращается, ток через крошечный промежуток переходит к каждому из небольших металлических выводов, замыкая электрическую цепь и вовремя посылая кратковременные токи высокого напряжения на каждую свечу зажигания.

Момент зажигания

Время зажигания зависит от множества факторов, включая тип топлива, количество смеси, форму камеры сгорания, степень сжатия, температуру и влажность.Кроме того, зажигание всегда синхронизируется с зажиганием свечи зажигания до того, как поршень достигнет верхней мертвой точки (ВМТ) в цилиндре. Разжигание до ВМТ необходимо из-за времени, которое требуется фронту пламени для воспламенения топливовоздушной смеси в цилиндре.

Два элемента синхронизации зажигания: статическая или начальная синхронизация и прогрессивная синхронизация

Когда вы комбинируете статическую или начальную синхронизацию с прогрессивной синхронизацией, результатом является общая синхронизация. Статическая синхронизация может варьироваться от 8 градусов до ВМТ до 40 градусов в зависимости от двигателя.Настройка статической или начальной синхронизации достигается простым поворотом корпуса распределителя по отношению к ротору. Следовательно, либо точки, либо электронный пикап сработает раньше или позже.

Постепенное опережение зажигания осуществляется либо механическими средствами, либо вакуумом, либо обоими способами. Его функция заключается в увеличении угла опережения зажигания сверх статической настройки. По мере увеличения оборотов двигателя искра должна зажигаться раньше, потому что у топливовоздушной смеси меньше времени для сгорания.

Механические механизмы опережения зажигания состоят из грузов на пружинах, которые выбрасываются наружу под действием центробежной силы внутри распределителя. По мере увеличения оборотов двигателя грузы постепенно вращаются на большем радиусе, продвигая ротор относительно крышки и, следовательно, опережая момент зажигания. С другой стороны, подача вакуума увеличивает угол опережения зажигания, реагируя на низкое давление во впускном коллекторе. Таким образом, задача тюнера двигателя состоит в том, чтобы поджечь искру в нужное время во всем диапазоне оборотов.

Регулировка механизма опережения вакуума достигается за счет использования регулируемого опережения вакуума или изменения места, где он определяет вакуум во впускном коллекторе. Настройка механического механизма подачи осуществляется заменой пружин или грузов, или обоих.

Самый частый симптом неправильной установки угла опережения зажигания

Часто хорошо настроенные двигатели с высокопроизводительными распределительными валами, головками цилиндров и впускными коллекторами демонстрируют ленивую реакцию или, что еще хуже, колеблются при ускорении или умирают на холостом ходу.Решение состоит в том, чтобы увеличить статическую синхронизацию и уменьшить прогрессивную синхронизацию (механическую или вакуумную), тем самым ограничивая чрезмерную общую синхронизацию на высоких оборотах двигателя. Тюнеры карбюраторов считают это своей самой постоянной проблемой, но она легко решается модификациями дистрибьютора.

Источник:

Demon Carburetion

Используя стандартный индикатор времени (без обратного набора номера), подключенный к цилиндру номер 1 и к обоим клеммам аккумуляторной батареи, при работающем двигателе на холостом ходу этот двигатель работает примерно на 20 градусов до ВМТ.Это событие опережения зажигания известно как статическое или начальное опережение и является хорошей отправной точкой для двигателей с высокими рабочими характеристиками, особенно с агрессивными распределительными валами.

Запуск при 10 градусах до ВМТ является хорошей начальной установкой зажигания для слегка модифицированного двигателя.

Запуск при 5 градусах до ВМТ — типичная начальная установка зажигания для стандартного двигателя.

Запуск двигателя в ВМТ или сразу после него, как показано здесь, вероятно, вызовет остановку двигателя.У двигателей, особенно у высокопроизводительных, есть аллергия на задержку опережения зажигания. Из-за времени, необходимого для воспламенения топливовоздушной смеси в цилиндре, для правильной работы им требуется правильно опережающий момент зажигания.

Как проверить статическое и полное опережение зажигания с помощью фонаря таймера с обратным циферблатом

Используя индикатор времени с задним циферблатом, вы регулируете диск до тех пор, пока линия на балансире коленчатого вала не совместится с меткой ВМТ на выступе. Таким образом, в режиме ожидания цифра на циферблате будет представлять ваше начальное время.Общее время определяется аналогичным образом, за исключением того, что частота вращения двигателя увеличивается, обычно до 2500-3000 об / мин, при которой грузы и пружины перемещаются в свое максимальное положение.

Преимущество светового индикатора времени с обратным набором номера становится очевидным при определении общего времени. В этом примере общий хронометраж записывается под углом 38 градусов до ВМТ. При использовании стандартного светового индикатора времени без обратного набора номера 38 градусов будет большим расстоянием от язычка, что потребует некоторого измерения.

Ваз 2106

полезных доработок. Ищем способы модернизации рабочей шестерки

«Классика» советского, а затем и российского автопрома оснащалась только самыми необходимыми опциями, так как в отсутствие конкуренции производителю не приходилось предусматривать множество вариантов комплектации. Поэтому машина была простой, а все ее механизмы — предельно функциональными.

Доработка ВАЗ 2106 предназначена для модернизации узлов и механизмов автомобиля, чтобы они работали более эффективно.Рассмотрим парочку способов вдохнуть новую жизнь в агрегаты любимой машины.

Тюнинг двигателя

В свое время Шестой двигатель был отличным агрегатом, мощным, надежным, тяговитым. Однако в 70-х годах прошлого века эти показатели были отличными. Теперь силовой агрегат, да и сама машина — это скорее анахронизм, чем современное средство передвижения. Однако списывать «шестую» в свой гараж еще рано. Доработка двигателя «Жигули» позволит машине пережить вторую молодость, заработать новыми силами.

Так что для этого можно сделать:

• Расточить каналы впускного и выпускного коллектора, а также впускные каналы головки блока цилиндров. Это позволит смеси более полно и быстрее заполнить камеру сгорания на первых этапах работы. трансмиссию и оставлю ее напоследок. Доработка ГБЦ ВАЗ 2106 позволит увеличить мощность двигателя до 10% от номинальной.
• Заменить штатный распредвал на «спортивный». Новая деталь позволит вам полностью открывать клапаны и изменять фазы газораспределения, чтобы максимальный крутящий момент оптимально соответствовал определенным оборотам двигателя.Кроме того, на распределительном валу установлена ​​специальная делительная передача, с помощью которой можно наиболее точно провести регулировку фаз.
• Расточить цилиндры до максимального размера, а плоскость сопряжения ГБЦ срезать на 1-1,5 мм. Это позволит уменьшить камеру сжатия и, соответственно, использовать бензин с более высоким октановым числом.
• Заменен заводской коленвал «Тюнинг» и шатуны улучшены. Такая доработка призвана увеличить рабочий объем двигателя, доведя его почти до 1800 см3.Как известно, мощность силового агрегата напрямую зависит от его рабочего объема, поэтому можно ожидать увеличения мощности двигателя еще на 20-25%.
• Уравновесить все детали двигателя, применить облегченные поршни с уменьшенной юбкой, уменьшить трение узлов с помощью специальных присадок к моторному маслу. Такая процедура уберет из двигателя лишние вибрации и облегчит вращение его механизмов.
• Установить систему смазки с сухим картером. Масло в поддоне больше не сможет тормозить коленчатый вал при боковых колебаниях.

Доработка карбюратора и системы зажигания

К тому же тюнинг ВАЗ 2106 невозможно представить без доработки карбюратора. Увеличенная мощность двигателя с уменьшенной камерой сжатия просто заставит вас увеличить проходные сечения форсунок и производительность ускорительного насоса. Нельзя игнорировать систему зажигания.

Если вы решили оставить штатную — проверьте жесткость пружин в механизме опережения зажигания с помощью стробоскопа и при необходимости отрегулируйте до заводских значений.Конечно, лучше всего поставить электронную систему. Он позволит более точно установить угол опережения зажигания и даст мощную искру, которая позволит запускать двигатель «с полоборота» даже в сильный мороз.

Если проделать хотя бы половину из описанных выше мероприятий, вы увидите, что доработка двигателя ВАЗ 2106 своими руками позволяет значительно увеличить его мощность.

Доработка штатного отопителя

Я бы не хотел игнорировать штатный автомобильный обогреватель.Несмотря на то, что в холодное время года радиатор отопителя достаточно хорошо справляется с нагревом проходящего через него воздуха, система обдува своей работой совершенно не радует. Во всей этой жизни можно винить заводских проектировщиков, а можно просто устранить утечки на стыках воздуховодов.

Большинство владельцев «шестерок» наверняка помнят писк, который появляется со временем из-за заводского вентилятора отопителя двигателя. Причина этого раздражающего звука — втулка на его выходном валу.Почему-то инженеры, разрабатывающие этот агрегат, решили, что установка шарикового подшипника — большая роскошь для такой безответственной детали, и вместо него установили подшипник скольжения. Однако как только смазка в ней высыхает, начинается трение «по сухой стороне», отсюда и скрип, выносящий мозг наружу.

Доработка печки «Жигули» может быть осуществлена ​​заменой штатного электродвигателя вентилятора на тот, который используется в Самаре (ВАЗ 2108-09). Расческа, направляющая поток воздуха к ножкам, может помешать установке нового агрегата, поэтому его следует демонтировать.При установке новой детали можно оставить старую крыльчатку. Для этого нужно просверлить небольшое (до 7мм) посадочное отверстие, так как вал мотора Самар немного толще мотора Жигулевского.

Установка мотора вентилятора «восьмерки» не только устранит источник шума, но и будет использовать печь намного эффективнее — новый агрегат имеет не только увеличенную мощность, но и более высокие обороты.

Конечно, описанные выше методы — это лишь часть того, что можно сделать.Подтверждением тому является доработка ваз 2106, снятая на видео людьми, влюбленными в свою машину. Начни с малого. Возможно, ваш старый «Жигуль» по окончании карьеры сможет ловить восхищенные взгляды прохожих.

Six для своего времени стал настоящим прорывом в автомобильных технологиях. Но сегодня характеристики его двигателя совсем не впечатляют. Его мощность составляет всего 75 лошадиных сил. Максимальный разгон до сотни — целых 16 секунд! А порог скорости — 150 километров в час.Естественно, современные автомобилисты задумываются над тем, как выполнить тюнинг двигателя ВАЗ 2106. Возникают резонные вопросы:

• Пойдет ли на пользу доработка шестицилиндрового двигателя?
• Какие есть способы доработки двигателя ваз 2106?
• Каковы будут последствия для остальной системы?

Рассмотрим эти вопросы по порядку.

Есть ли польза от доработки мотора?

Нет сомнений в пользе. Даже такие старые модели силовых агрегатов, как двигатель ВАЗ 2106, хорошо поддаются модификации.В зависимости от конкретных манипуляций может быть достигнуто несколько целей:

• Повышенная мощность двигателя, которая выражается в динамике разгонно-скоростных характеристик;
• Снижение расхода топлива или его сохранение при повышении динамических характеристик;
• Повышенная проходимость в сложных условиях;
• Увеличение ресурса агрегата на 70-80 процентов.

Разумеется, нужно выбирать, для чего будут выполняться работы: снизить расход топлива или улучшить ходовые качества автомобиля.Добиться того и другого не получится. Но из-за того, что во время тюнинга детали двигателя очищаются, заменяются на более новые и более качественные, неизбежно увеличивается срок службы.

Также необходимо оценить, насколько выгодна для вас запланированная работа. Действительно, достройка энергоблока может потребовать значительных материальных вложений. Разве в некоторых случаях не лучше просто купить более новую и лучшую машину? Об этом тоже нужно подумать перед началом работы.

Шесть методов настройки двигателя

Кованые поршни

Завод обычно устанавливает литые поршни.Чтобы снизить нагрузку, можно поставить ковку. У них меньше веса. Более того, на большой скорости литье начинает работать менее эффективно, чем кованый металл.

Также можно заменить шатуны на Н-образные кованые, у которых длина немного больше, чем у родственников. Это улучшит сжатие горючего вещества. Необходимо помнить, что при увеличении длины шатуна необходимо ставить поршни, высота сжатия которых меньше их собственной.

На выходе получаем более форсированный двигатель.

Процесс растачивания

Этот метод позволяет значительно увеличить мощность двигателя. Классическая версия имеет 8 клапанов. Каждый из цилиндров двигателя имеет 400 см. Для расточки снимается небольшой слой стали со стенки каждого цилиндра. Эта работа выполняется на специальных машинах. В принципе, можно удалить столько слоя, сколько позволяют сами цилиндры. Но нужно помнить, что это уменьшает пробег цилиндров на тысячи километров.

После расточки появляется возможность установить поршень большего диаметра. В результате мы получаем прирост мощности двигателя на целые десятки лошадиных сил.

Момент.

Благодаря установке более совершенного распределительного вала крутящий момент двигателя может быть значительно увеличен. Например, вы можете добавить к мотору до двух тысяч оборотов. В результате автомобиль разгоняется на первой скорости намного лучше, чем со стандартным двигателем.

Введение 16-клапанного блока цилиндров

Это довольно сложная процедура, требующая глубоких знаний в устройстве шестицилиндрового мотора.Старый блок полностью удаляется, а на его место в разобранном состоянии ставится новый блок. На нем еще не установлена ​​ни головка, ни шестерни, ни ремни и т. Д. Перед завершением сборки новый шестнадцатиклапанный должен быть подключен к коробке передач. И только после этого сборка завершается до конца.

Естественно, что после этой процедуры использовать классический бензонасос «Жигули» не получится. Некоторые ставят на его место насос от Волги.

Также на двигатель 16В придется установить более мощный генератор.Например, генератор, который стоит в Ниве, идеален.

Также потребуют замены другие детали: это ремни и цепи распредвала, маховика, коленчатого вала, цилиндров выключения сцепления, ЭБУ, форсунок и камер сгорания.

Да, работы много. Но без всех этих доработок вы не сможете ощутить всю мощь двигателя с 16 клапанами.

Что еще надо будет доработать?

Автомобиль — это чудо инженерной мысли. Это сложная техническая система, в которой все элементы взаимодействуют друг с другом и зависят друг от друга.А двигатель — центральное звено этой системы. Любая торговая марка была спроектирована таким образом, что все в ней заточено под работу установленного агрегата. Если вы измените характеристики мотора в лучшую сторону, будьте готовы к тому, что вам нужно будет внести улучшения в другие механизмы для достижения потерянного баланса. Перечислим самые важные моменты:

• Тормозная система ВАЗ 2106 не рассчитана на мощные моторы. Придется ставить более эффективные тормоза.
• Коробка передач также должна быть модифицирована для обслуживания нового двигателя.
• Необходимо переработать выхлопную систему.
• Если на шестерке установлен карбюратор, нужно будет заменить его на инжектор.
• Подвеска тоже не справится с более мощным двигателем, поэтому придется менять пружины и амортизаторы.
• Для увеличения жесткости кузова потребуется установка дополнительных подкосов.

Если не проделать всю эту работу, то машина просто не сможет справиться с новым резким двигателем, управление станет опасным, а ходовка может просто развалиться.

Коленчатый вал. По мере того, как поршни и шатуны становятся легче, баланс в системе нарушается. Итак, нужно восстановить баланс с корзиной сцепления, со шкивами и с маховиком. Лучшее решение этой проблемы — установка коленчатого вала полного противовеса. Он имеет более тяжелый вес, его прочность намного выше. Если не заменить коленчатый вал, то тюнинг двигателя не принесет должного результата — ведь все элементы системы должны работать согласованно друг с другом.

Распредвал. Доработки двигателя неминуемо приводят к замене распредвала. Причем можно поставить один из двух видов, в зависимости от стиля вождения.

Если автолюбитель предпочитает двигаться на высоких скоростях, то на машину нужно установить ходовой вал. Он позволяет увеличить скорость в красной зоне, позволяя двигателю получить лучший крутящий момент в этой зоне. Такой эффект возможен благодаря тому, что используются более широкие и мощные кулачки. Они толкают клапаны более эффективно, процесс их открытия занимает больше времени, и они открываются дольше.Однако есть проблемы с работой на холостом ходу. Мне нужно обновить программу контроллера системы зажигания. А саму систему зажигания стоит заменить на более современную.

Если владелец автомобиля предпочитает двигаться со средней и низкой скоростью, то лучше всего подойдет массовый вал. На малых скоростях дает повышенный крутящий момент, что улучшает проходимость автомобиля на сложных участках дороги. Это также снижает расход топлива.

Шасси. Доработать двигатель и получить хороший результат без изменений ходовки невозможно.Ходовая часть должна быть приведена в соответствие с новыми техническими характеристиками двигателя.

В первую очередь доработки коснулись тормозной системы. На передние колеса следует поставить вентилируемые диски. А вместо барабанов на задние колеса устанавливают дисковые тормоза. Опора теперь должна быть установлена ​​с ВАЗ 2108. При этом нужно помнить, что вам придется подогнать полуось под новый посадочный диаметр тормозного диска. Суппорт ставится так, как он установлен на передние тормоза.Осевой подшипник тоже меняется на SKF. Необходимо заменить главный тормозной цилиндр на более надежный, иностранного производства.

Не обойтись без установки амортизаторов повышенной жесткости и усиленных рессор.

Для увеличения жесткости кузова придется поставить новые стойки. Один из них установлен под капотом, что увеличивает жесткость пространства между лонжеронами и местами крепления передних стоек. Вторая стойка установлена ​​в багажном отделении, что позволяет зафиксировать расположение точек крепления амортизаторов и рессор.

Система рулевого управления. Более быстрый мотор в сочетании со штатным рулевым колесом — не лучшая идея: автомобиль становится практически неуправляемым на дороге. Придется сделать руль более жестким. Для этого потребуется поработать над усилением стабилизатора поперечной устойчивости. Для этого укоротите стандартный стабилизатор и сделайте отдельные крепления. Эта процедура долгая и неприятная, но может улучшить поведение машины на трассе.

Итак, если вы хотите получить более динамичный разгон, снизить расход топлива, улучшить проходимость на сложных участках дороги и сделать поведение ВАЗ 2106 более управляемым, то тюнинг двигателя вам в этом поможет.Однако помните, что для достижения баланса вам придется внести изменения во многие другие элементы системы.

Многие приверженцы классических моделей Lada всячески стараются улучшить характеристики своих любимых автомобилей. Один из основных возникающих вопросов — как увеличить мощность двигателя, как это сделать на ВАЗ 2106 и на ВАЗ 21063, мощность которых ниже «чистой шестерки»?

Описание общих действий

Повышение мощности — это целый комплекс мер, направленных на увеличение мощности двигателя в моделях ВАЗ 2106 и 21063 и при этом не навредить агрегату.Следует отметить, что если комплекс «раскачивания» двигателя ВАЗ 2106 будет завершен, то неизбежно потребуется модернизация тормозной системы. Рассмотрим мероприятия для простой технической настройки.

1. Установка воздушного фильтра нулевого сопротивления. Эта операция не увеличивает мощность двигателя. Установка этой детали облегчает работу агрегата, высвобождая часть энергии, которая была затрачена на преодоление сопротивления штатного фильтра.
2. Такой же эффект дает замена обычного глушителя на прямоточный.Единственное отличие состоит в том, что сопротивление газового потока устраняется на выходе. Вместе с предыдущей операцией установка прямой выхлопной трубы дает заметный прирост мощности двигателя. Недостаток — повышенный шум выхлопной системы.
3. Установка электронной системы зажигания обеспечит стабильную работу агрегата, а хорошее искрообразование поспособствует лучшему и полному сгоранию топлива в цилиндрах.
4. Полировка внутренних поверхностей впускного коллектора также снизит сопротивление потоку смеси из топлива и воздуха, агрегат будет «дышать полноценно».
5. Замена карбюратора имеет свои нюансы. Если стоит штатный карбюратор ДААЗ 2105 или ДААЗ 2107, то его лучше заменить на Солекс от ВАЗ 2108 с объемом двигателя 1,5 л. На более старых «шестёрках» встречаются карбюраторы Weber с принудительным открытием вторичной камеры. Они вполне поддаются ремонту и менять их не всегда имеет смысл, так как конструктивно эти карбюраторы способны работать с двигателем большой мощности.

Конечно, для получения желаемого эффекта от изменений мотор вашего автомобиля должен быть в хорошем техническом состоянии.Выполнив все пункты этого списка, вы гарантированно испытаете увеличение мощности двигателя.

Действия по доработке силового агрегата

Со временем многие автолюбители хотят получить от своей машины больше и задумываются над вопросом, как форсировать двигатель ВАЗ 2106. Как сделать так, чтобы мощность на ВАЗ 21063 была равна «чистой шестерке»? Напомним, форсирование двигателя — это увеличение мощности за счет увеличения его рабочего объема и степени сжатия. Требует более глубокого технического тюнинга, без разборки мотора не обойтись.Вот перечень мероприятий, которые позволят форсировать двигатель ВАЗ 2106 и дать ощутимый результат (прибавка до 110 л.с. и выше).

1. Фрезерование ГБЦ по всей плоскости до толщины 1 мм. В результате уменьшаются камеры сгорания всех цилиндров, увеличивается степень сжатия, а затем и мощность двигателя. Следует понимать, что после такой операции проехать на топливе с низким октановым числом, не ниже 95-го, не получится. При использовании такого бензина существенно ускорится процесс горения в камере, произойдет детонация, удар по поршню, поршневому пальцу и так далее.Детонация значительно ускоряет износ двигателя и может привести к серьезным повреждениям.
2. Установка распределительного вала спортивной модификации. Обеспечивает повышенный подъем клапана и качественное наполнение цилиндра топливом.
3. Расточка цилиндров под размер поршня 82 мм. Убедитесь, что стенка рукава позволяет выполнить эту операцию.
4. Установка облегченных кованых поршней и шатунов, облегченного маховика высвободит еще больше энергии двигателя, которую он тратит на внутреннее сопротивление.

Многие автолюбители задавались вопросом, как увеличить мощность ВАЗ 2106. Поскольку конструктивные особенности силового агрегата достаточно просты, процесс доработки мотора также не сложен, и автомобилист со средними знаниями конструкции с этим справится. . Но, прежде чем приступить к раскрашиванию самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Мотор ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями «классической» линейки.Если смотреть с конструктивной точки зрения, то все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, какие технические характеристики имеет силовой агрегат с маркировкой 2106:

Увеличение мощности

Увеличение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Конечно, можно догнать силовые характеристики поверхностно, но если говорить о полноценном тюнинге, то стоит понимать, что силовой агрегат дорабатывается полностью и полностью.Этот процесс занимает не один час или день, поэтому наберитесь терпения. Зачем увеличивать мощность двигателя — конечно с расточкой.

Расточка

Силовой агрегат ВАЗ 2106 растачивается на специальном расточном стенде. Но для начала стоит определиться с запчастями, которые устанавливаются в блок цилиндров. Лучшая рекомендация — поршневая группа API 82 мм.

При этом поршни легче стандартных на 160 грамм, что позволяет снизить вес силового агрегата.Итак, под эти комплекты поршней потребуются маслосъемные кольца, также производимые этой компанией.

Что касается коленвала, то стоит понимать, что для достижения максимального силового эффекта его тоже стоит заменить. Конечно, сама деталь стоит недешево, поэтому большинство автолюбителей, проводящих тюнинг самостоятельно, оставляют старый коленвал.

Но, тем не менее, если автолюбитель решил пойти на полную, то можно установить коленвал, который предлагает польский производитель ДДТ.Следует понимать, что перед первым ремонтом ее необходимо предварительно обработать, так как корневые шейки не войдут в коромысло.

Еще одна доработка — замена распредвала и клапанов. Впускной и выпускной клапаны можно приобрести у API, но седла под ними придется пробивать стандартные. Распредвал может быть установлен новый, самодельный или облегченный из ДДТ.

Зажигание

Следующим этапом доработки является установка бесконтактного зажигания.Сегодня его моно можно бесплатно найти на любом авторынке по доступной цене. Таким образом, потребуется заменить не только замок, но и свечи, а также катушку зажигания и высоковольтные провода. В этом случае провода Tesla становятся лучшими и лучшими.

Система охлаждения

Система охлаждения также заслуживает замены. В то же время он полностью меняется. Есть несколько компаний, которые производят тюнинг-комплекты системы охлаждения для классических автомобилей ВАЗ.К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

В тюнинг-комплект системы охлаждения входят:

• Мощный водяной насос (в некоторых случаях встречается с функцией принудительного включения электричества).
• Термостат.
• Комплект силиконовых патрубков для системы охлаждения.
• Алюминиевый радиатор увеличенной площади.
• Электровентилятор.
• Датчик системы охлаждающей жидкости с проводкой.

Если установить такой комплект, двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет двигатель от перегрева.

Карбюратор

Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Делается это с целью увеличения количества топлива в цилиндрах, но при этом без дополнительного воздуха не обойтись. инъекция.

Турбина

Поскольку на двигателе был установлен дополнительный карбюратор, потребуется восстановить баланс воздуха и топлива. Это достигается установкой турбонагнетателя. Конечно, проще всего поставить турбину от трактора МТЗ, но переделывать придется многое.Поэтому в продаже уже есть монотурбины, разработанные специально для установки на автомобили «классического» типа. Средняя стоимость такого готового комплекта составляет около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то в обязательном порядке придется менять комплект сцепления. В его состав входят следующие элементы:

• Выжимной подшипник.
• Муфта привода.
• Диск сцепления или корзина.

Оптимальным вариантом для установки является комплект сцепления Sachs, который идеально ложится на монтажные посадочные места, а передача крутящего момента значительно улучшается.

Другое

Последним улучшением можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты на автомобили вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также наряду с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но не все это делают.

Помимо модернизации карбюратора, можно улучшить систему впрыска и другим способом — установкой одиночной форсунки, но придется заменить головку блока цилиндров и установить электронный блок управления двигателем.Эта процедура довольно дорогостоящая, поэтому владельцы «шестерок» останавливаются на установке двухкарбюраторной системы.

Заключение

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому с данной процедурой справится даже автомобилист без технической подготовки. Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с расточки и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций при движении (на ходу). Эта проблема может возникнуть…

ДТОЖ

Почему глохнет двигатель?

2020-06-11 23:44:52

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Возможна регулировка холостого хода без вовлечения …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается на дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше заводить машину невозможно….

Карбюратор

Максимальная скорость карбюратора ВАЗ 21099 1

2020-03-31 08:49:26

Автомобиль ВАЗ 21099, на внутреннем рынке именовавшийся Спутник, а в экспортном варианте — Самара Форма, выпускался в кузове седан, с четырьмя дверями и передней частью…

Разное

Электропроводка под капот ваз 2106

2019-12-20 05:49:03

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи.6. Реле ближнего света фар ваз …

Свеча зажигания

Как установить угол опережения зажигания

2019-12-11 00:51:48

Сразу скажу «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос.О том, как это сделать, и что для этого нужно, — в статье. Содержание статьи: Начнем с …

Карбюратор

Правильный способ настройки вашего автомобиля

ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК

В то время как многие любители реставрации автомобилей и механики на заднем дворе настраивают свои автомобили на протяжении десятилетий, очень немногие действительно делают это правильно.Мы объясним, как решить эту важнейшую задачу, но сначала мы должны упомянуть одну мелочь:

Есть ОДНА И ТОЛЬКО ОДНА правильная процедура, которой нужно следовать при настройке автомобиля!

Теперь, когда мы привлекли ваше внимание, давайте начнем заставлять старый фливвер работать должным образом.

Сначала ознакомьтесь с основами

Не начинайте сразу что-либо менять или настраивать. Сначала потратьте несколько минут на проверку оборудования.Это важно, так как неправильная работа некоторых систем повлияет на настройку двигателя. Не позволяйте снимать отметку или игнорировать любое из следующего.

1. Правильно ли работает система охлаждения? Помимо защиты двигателя от перегрева, работает ли он при надлежащей рабочей температуре? Есть ли утечки? Если есть соединения водяного шланга с пластиной под карбюратором, подключены ли они и работают?
2. Аккумулятор полностью заряжен? Генератор / генератор переменного тока работает нормально?
3. Топливная система чиста (особенно фильтр) и подкачивается ли под правильным давлением? В баллоне есть свежий бензин?
4. Все ли соединения (воздушная заслонка, акселератор, понижающая передача) перемещаются от упора до упора?
5. Вся проводка в хорошем состоянии? Есть ли обрывы в изоляции? Разъемы заржавели или ослабли?

Теперь мы можем начать

Первое, что нужно сделать при настройке, — это ОСТАВИТЬ ЧЕРТОВЫЙ КАРБЮРАТОР ОДНИМ! Это самое последнее, что вы будете настраивать, поэтому не трогайте его.Это приведет к тому, что вам придется «гнаться» за настройками системы зажигания и, возможно, никогда не добиться правильного результата.

Первое правило настройки двигателей — добиться правильных настроек зажигания. Зажигание — это «руководитель группы», а все остальное под капотом — «оркестр», так что не торопитесь, чтобы все исправить.

Вы захотите начать с нового набора точек, конденсатора и заглушек. Провода вилки могут нуждаться или не нуждаться в замене в зависимости от пробега, и мы рекомендуем заменять провода с углеродным сердечником (провода сопротивления) примерно через 15 000 миль на старых автомобилях.Провода с твердым сердечником, как правило, служат намного дольше, но их следует заменять, когда их резиновые заглушки изнашиваются — это предохраняет провода от дуги на блоке двигателя.

Шаг 1 — Проверните двигатель до верхней мертвой точки, как указано на балансире или шкиве. Откройте крышку распределителя и посмотрите, направлен ли ротор на цилиндр №1 (если нет маркировки, проследите за проводом свечи к распределителю). Если это 180 градусов от этого положения, проверните двигатель на один оборот до ВМТ.Он должен быть там сейчас. Отметьте линию сбоку от корпуса распределителя и продолжите ее на блоке двигателя. Это позволит при необходимости перенастроить.

Причина, по которой вы делаете это, состоит в том, чтобы в дальнейшем предотвратить неправильную замену проводов вилки и облегчить снятие / замену распределителя, если это потребуется. Теперь двигатель механически настроен на работу в правильном порядке.

Шаг 2 — Вытащите старые наконечники, конденсатор и ротор. Проверьте плавность движения пластины подачи вакуума, желательно всасывая вакуумный шланг.Установите новые точки на пластину вместе с конденсатором (на некоторых автомобилях конденсатор крепится к змеевику). Ослабьте прижимной винт распределителя ровно настолько, чтобы обеспечить движение, и вращайте распределитель, пока рычаг стеклоочистителя на остриях не окажется наверху одного из выступов рабочего кулачка вала. Затяните прижимной винт и отрегулируйте точки для обеспечения надлежащего механического зазора в соответствии с руководством по эксплуатации двигателя. Правильно используйте толщиномер и не торопитесь, потому что вы механически устанавливаете правильный угол остановки *.Установите ротор и крышку.

* Автомобильные катушки обычно имеют отношение вторичной обмотки к первичной от 200 до 1. Следовательно, входное напряжение 12 В на первичную обмотку катушки приведет к выходному напряжению 24 000 В на вторичной обмотке. Вот где свечи зажигания получают электричество. Индуктивность — это не вечный двигатель и не «свободная энергия». Есть много «однако» и других соображений, о которых стоит беспокоиться. Самая большая из них — это неспособность катушки удерживать наведенное напряжение после того, как она нарастает.Через очень короткое время напряжение «просачивается», что приводит к слабой искре. Кроме того, для накопления заряда катушке требуется определенное количество времени. Это время задержки , обычно определяемое как угол поворота распределительного вала на градусов, во время которого точки закрываются. Слишком мало времени, и катушка не успевает полностью зарядиться. Слишком большое время ожидания, и с катушки произошел сброс заряда, в результате чего возникла слабая искра. Колебания, низкое энергопотребление, пропуски зажигания, пинг и ряд других состояний являются симптомами неправильной задержки.

Шаг 3 — Закройте новые заглушки и установите их, стараясь не затягивать резьбу в блоке слишком сильно. Наденьте на них провода вилки, соблюдая порядок зажигания. Убедитесь, что провода вставлены в крышку распределителя и катушку.

Шаг 4 — Достаньте измеритель выдержки и подключите его. Красный провод идет к точечной стороне катушки (отрицательный вывод), а черный зажим фиксируется на любой хорошей точке заземления на двигателе. Запустите двигатель и измерьте угол остановки.Если он не находится в середине допустимого диапазона (скажем, 24 градуса, когда диапазон составляет 20-26 градусов), остановите двигатель и переместите зазор между точками ближе, чтобы поднять стойку, или дальше, чтобы опустить ее. Продолжайте делать это, пока задержка не станет правильной. Угол выдержки всегда устанавливался путем правильной регулировки зазора точки зажигания. Разрыв точек вашего автомобиля был рассчитан инженерами для приблизительного определения угла остановки, но отдельные наборы точек могут значительно различаться по своим механическим и электрическим характеристикам. Единственный способ правильно установить точки воспламенения — использовать измеритель выдержки.

Шаг 5 — Достаньте лампу газораспределения, — наиболее часто используемый инструмент для обслуживания двигателя. Почему им злоупотребляют? Ну, потому что внутренние компоненты двигателя со временем изнашиваются лишь в минимальных количествах, а это означает, что цепи или шестерни ГРМ не «прыгают» и не расшатываются между настройками. Причина изменения фаз газораспределения двигателя заключается в том, что угол остановки изменяется по мере износа дворников на остриях.

Почему? Поскольку задержка измеряется вращением распределительного вала, а частота вращения распредвала в два раза превышает скорость коленчатого вала, на каждые два градуса задержки зажигание отключается от правильной настройки, синхронизация двигателя будет отклоняться на один градус! Если при периодической проверке двигателя необходимо изменить таймер, то точки изношены (что увеличивает время простоя).Цепь ГРМ не проскочила, как многие считают. И наоборот, если вы правильно установите точки при каждой настройке, вы обнаружите, что время никогда не меняется!

Шаг 6 — Установите синхронизацию, подключив свет (индуктивный или прямой), а затем отметьте правильное положение синхронизации на шкиве кривошипа или демпфере. Следуйте инструкциям по эксплуатации двигателя и сделайте легко читаемую отметку с помощью белой бумаги (жидкой бумаги) или мелка. Отсоедините вакуумную линию от распределителя и воткните в нее карандаш или гвоздь, чтобы предотвратить утечку вакуума.Запустите двигатель и дайте ему поработать со скоростью 500-600 об / мин, чтобы предотвратить любое действие центробежного механизма продвижения (если он есть), а затем медленно вращайте распределитель, пока метка синхронизации не совпадет с его указателем. Затяните прижим на распределителе. Если двигатель не работает достаточно медленно, снова включите рычаг акселератора на карбюраторе. Если двигатель работает слишком медленно, увеличьте обороты холостого хода. Еще раз проверьте время, а затем выключите свет.

Шаг 7 — Теперь (НАКОНЕЦ!) Можно регулировать карбюратор.Во-первых, вы хотите отрегулировать винт смеси холостого хода (или винты, если у вас 2- или 4-цилиндровый карбюратор). Когда двигатель прогрет до правильной рабочей температуры (это важно, поэтому подождите, пока он прогреется!), Медленно поверните один винт по часовой стрелке, пока двигатель не начнет спотыкаться или работать неровно, затем поверните его примерно на один оборот. Отрегулируйте другой винт таким же образом, пока двигатель не будет работать плавно.

Теперь установите обороты холостого хода двигателя в соответствии с инструкциями по эксплуатации или личными предпочтениями (нам нравится немного более высокие обороты холостого хода, около 800-900, но делайте, что хотите).Если двигатель работает немного грубо, отрегулируйте винты смеси холостого хода.

Шаг 8 — Управляйте автомобилем и обращайте внимание на любые неровности, колебания или пропуски зажигания. Он должен работать отлично, но в противном случае вам придется диагностировать проблему. Если это не что-то вроде ослабленного провода свечи (ой!) Или чего-то другого очевидного, это могут быть неисправные системы карбюратора, недостаточная компрессия и т. Д., Но, по крайней мере, вы будете знать, что системы зажигания и холостого хода настроены правильно.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

4 шт. 4×6 « светодиодная фара Hi-Lo герметичный луч для Peterbilt Kenworth Isuzu грузовик автомобильная фара лампа автозапчасти и аксессуары

4pcs 4×6 » Led Headlight Hi-Lo Sealed Beam для Peterbilt Kenworth Isuzu Truck

4шт 4×6 » Led Headlight Hi-Lo Sealed Beam для грузовика Peterbilt Kenworth Isuzu.Peterbilt прямоугольные фары 379 378 357. Kenworth T800 T400 T600 W900B W900L Classic 120/132 HK Classic. Форма луча: дальний свет / ближний свет. Штекер: Заводской штекер h5 с функцией дальнего / ближнего света. Подходит для большинства автомобилей с герметичными фарами. Состояние :: Новое: Цвет корпуса:: Кристально чистый, Размещение на транспортном средстве:: Передняя часть: Применимость:: для h5651 h5652 h5656 h5666 H6545 h5668, Торговая марка: Unbranded: Тип сборки:: Sealed , Тип лампы:: Светодиод: В пакет включено:: 4x 4x6inch светодиодные фары для грузовика 4X4, Гарантия:: 1 Год: Номер детали производителя:: GAN-4P4X6-WJ, Монтажное оборудование в комплекте:: Нет: Стиль фар:: Отражатель, Сертификаты :: DOT, SAE: Цвет линз:: Прозрачный, UPC:: Не применяется.

4pcs 4×6 » Led Headlight Hi-Lo Sealed Beam для Peterbilt Kenworth Isuzu Truck

Представьте себе: на следующей неделе ваши близкие друзья устраивают вечеринку у бассейна «Любовь означает, что никогда не нужно говорить« Неоновая майка: одежда », и отправьте товар обратно на Amazon. Купить тормозную магистраль Pro Braking PBK2026-CAR-BLU с передней / задней оплеткой (шланг Carbolook и нержавеющие синие банджо): тормозные тросы и магистрали — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. Для Volkswagen Bora спереди и сзади черные просверленные тормозные диски + керамические тормозные колодки.Designart CU9374-26-26 Macro Render Structure Blue Red ‘Contemporary Cushion Cover for Living Room, это оригинальная женская банда роликовых конькобежцев из Лонг-Бич. Электрические лампочки для холодильника, эквивалентные 50 Вт. 10/32 x 1 «НЕРЖАВЕЮЩИЕ БОЛТЫ НА ПУГОВИЦАХ 8 шт., Регулируемые завязки на шее и спине, культивированный пресноводный белый жемчуг и модный кристалл. Мы имеем в виду, что эта вещь мягче, чем любая другая шапка, алюминиевая поперечная перекладина багажника на крышу Подходит для 14 15 16 17 18 Toyota Highlander XLE, покупайте футболки с короткими рукавами Pop Threads I Don’t Like Sand: покупайте футболки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, отвечающей критериям, с изысканным качеством изготовления, тщательно продуманным до каждой детали. Прекрасный шикарный вид, большая большая абстрактная дорожная сумка-тоут для багажа на выходные.Корпус замка зажигания Dorman 924-713. WIX Filters — 42156 Панель воздушного фильтра, помогает облегчить боль при ишиасе. Ваши гости почувствуют себя желанными гостями, когда четыре маленьких снеговика встретят их у дверей. Задний бампер левый и правый нижний отражатель противотуманных фар для Audi Q7 07-15. Длина свитера: M = 35 дюймов (89 см) L = 36 дюймов (91 см), ★ Вы можете повесить винты и рамы, Металл: золото 585 пробы (без позолоты), Lada 2106 1600, эмблема на решетку радиатора OEM 2106-8212012-01, Бесплатная доставка подходящих товаров. В очень хорошем состоянии для своего возраста.Некоторые товары могут быть доставлены бесплатно, если вы покупаете более одной за раз. Передние задние тормозные колодки для Husqvarna CR125 2006 2007 2008 2009 2010 2011 2012 13, bio-Baumwollfleece имеет ширину 150 см и отличное качество — 300 г / шт. QM, Малайская скатерть сделана из нашей прочной ткани. Пожалуйста, взгляните на изображение с монетой цент США (ее размер 19 мм / 0). Мужская футболка Fox Racing 2019 Pro Circuit SS для взрослых. его описание, • Подходит только для надувания гелием.

…

.
