Жиклеры карбюраторов ВАЗ — таблицы жиклеров

Обозначение карбюратора Топливный жиклер главной системы Воздушный жиклер главной системы Топливный жиклер холостого хода Воздушный жиклер холостого хода Жиклер ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной
2101-1107010 135 135 170 190
45
60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03; 2101-1107010-30 130 130 150 200 45 60 170
70
40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01; 2106-1107010 130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010; 2105-1107010; 2105-1107010-20 107 162 170 170 50 60 170 70 40 40
2107-1107010; 2107-1107010-20 112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97,5
97,5
165 125 42±3 50 170 120 35/40


Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм
2101-1107010 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-02 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-03; 2101-1107010-30 150 120 150
70 0,75-0,85 7±0,25 6,5±0,25
2103-1107010 180 120 160 70 0,8-0,9 7±0,25 7±0,25
2103-1107010-01; 2106-1107010 70 0,8-0,9
7±0,25
6,5±0,25
2105-1107010-10 150 120 150 120 100 70 0,7-0,8 5±0,5 6,5±0,25
2105-1107010; 2105-1107010-20 150 120 150 120 100 70 0,5-0,8 5±0,5 6,5±0,25
2107-1107010; 2107-1107010-20 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2107-1107010-10 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2108-1107010 60
0,85 3±0,2 (низ) 25,5±1,0 (остаток)

Хорошие результаты по экономичности, динамике и токсичности можно получить тогда, когда карбюратор точно соответствует приведенной таблице.

Карбюраторы ДААЗ типа Озон. Таблица основных характеристик

Обозначение карбюратора 2105-1107010-10
(1979 г.)
2105-1107010-20
(1978 г.)
2105-1107010-20
2105-1107010-40
2105-1107010-50
2105-1107010-70
2105-1107010-80
2107-1107010-10
(1980 г.)
2107-1107010
(1980 г.)
2107-1107010-20
2107-1107010-30
2107-1107010-40
21212-1107010-30
21212-1107010-70
2107-1107010-50
(1980 г.)
2107-1107010-70
(1990 г.)
21212-1107010-80
(1987 г. )
Наименование


Диффузор 1 смес.камера 21/28 21/28 22/28 22/28 22/28 22/28 22/28
Диффузор 2 смес.камера 25/32 25/36
Распылитель смеси 1 кам. 2105-1107410 T=3,5 штифт
Распылитель смеси 2 кам. 2101-1107410 T=4,5 2105-1107410 T=4,5 штифт
Главный топливный жиклёр 1 камеры 2105-1107336-40
T=109
2105-1107336-30
T=107
2105-1107338
T=125
2105-1107336
T=112
2105-1107336-30
T=107
2105-1107336-70
T=117
21212-1107336-80
T=115
Главный топливный жиклёр 2 камеры 2107-1107336-10
T=162
2107-1107336-10
T=162
2105-1107336-30
T=150
2105-1107336-30
T=150
2101-1107336-10
T=130
2105-1107336-20
T=150
2105-1107336-20
T=150
Главный воздушный жиклёр 1 камеры 2101-1107316
T=170
2101-1107316
T=170
2101-1107317
T=190
2101-1107316-10
T=150
412-1107316
T=140
2101-1107316-10
T=150
2101-1107316-10
T=150
Главный воздушный жиклёр 2 камеры 2101-1107316
T=170
2101-1107316
T=170
2101-1107316-10
T=150
2101-1107316-10
T=150
412-1107316
T=140
2101-1107316-10
T=150
2101-1107316-10
T=150
Топливный жиклёр х/хода
1 камеры
2101-1107324-10
T=50
2101-1107324-10
T=50
2103-1107422
T=50
2103-1107422
T=50
2101-1107334
T=60
2103-1107422
T=50
2103-1107422
T=50
Топливный жиклёр х/хода
2 камеры
2101-1107334 T=60 2101-1107324-10
T=50
2101-1107334 T=60
Воздушный жиклёр х/хода
1 камеры
2103-1107312 T=170 2140-1107312-20
T=140
2103-1107312
T=170
Воздушный жиклёр х/хода
2 камеры
2101-1107311 T=70
Топливный жиклёр ускорительного насоса 2101-1107385 T=40
Перепуск. жиклёр ускорительного насоса 2101-1107347 T=40
Топливный жиклёр эконостата 2101-1107346 T=150
Воздушный жиклёр эконостата 2103-1107319 T=120
Эмульсинный жиклёр эконостата 2101-1107345-10 T=150
Жиклёр пневмопривода 1 камеры 2105-1107311-10 T=120 2107-1107311 T=150
Жиклёр пневмопривода 2 камеры 2105-1107311 T=100 2105-1107311-10 T=120
Жиклёр демпфирующий пуск. устройства 2101-1107349 T=70
Байластный жиклёр х/хода 2103-1107319 T=120
Приоткрытие дросселя при запуске 0,7 — 0,8 0,7 — 0,8
(70,80) 0,5-0,55
0,9 — 1,0 0,9 — 1,0
(80) 0,5-0,55
0,9 — 1,0 0,9 — 1,0 0,9 — 1,0
Приоткрытие воздушной засл. пуск.ус-ом 5 + 0,5 5 + 0,5
(70,80) 6+0,25
5,5 + 0,25 5,5 + 0,25
(70,80) 6+0,25
5 + 0,5 6+0,25 5,5 + 0,25
Уровень топлива в топл.камере, мм 6,5 + 0,25
Производительн. уск.насоса, куб. см 5,25 — 8,75
Обозначение карбюратора 2140-1107010
(1984 г.)
2140-1107010-10
2140-1107010-20
(1991 г.)
2140-1107010-30
2140-1107010-60
(1994 г.)
2140-1107010-40
(1990 г. )
2140-1107010-50
(1991 г.)
2140-1107010-70
(1991 г.)
2141-1107010
(1985 г.)
Наименование
Диффузор 1 смес.камера 22/28
Диффузор 2 смес.камера 25/32 25/36
Распылитель смеси 1 кам. 2105-1107410 T=3,5 штифт
Распылитель смеси 2 кам. 2101-1107410-10 T=4,0 2101-1107410
T=4,5 штифт
Главный топливный жиклёр 1 камеры 2105-1107336-40 T=109 2105-1107336 T=112
Главный топливный жиклёр 2 камеры 2140-1107336
T=157
2140-1107336
T=157
2103-1107337
T=140
2103-1107337
T=140
2105-1107336-30
T=150
2105-1107336-30
T=150
Главный воздушный жиклёр 1 камеры 2101-1107316-10
T=150
2101-1107316-10
T=150
2101-1107316 T=170 2101-1107316-10
T=150
Главный воздушный жиклёр 2 камеры 2101-1107316
T=170
2101-1107316
T=170
2101-1107316-10
T=150
2101-1107316-10
T=150
2101-1107316
T=170
2101-1107316-10
T=150
Топливный жиклёр х/хода
1 камеры
2101-1107324-10
T=50
2101-1107324-10
T=50
2103-1107334
T=60
2101-1107324-10
T=50
2101-1107324-10
T=50
2103-1107422
T=50
Топливный жиклёр х/хода
2 камеры
2101-1107334
T=60
2101-1107334
T=60
2140-1107324-40 T=75 2101-1107334
T=60
Воздушный жиклёр х/хода
1 камеры
2103-1107319
T=120
2140-1107312-20
T=140
2140-1107319-40
T=150
2103-1107312
T=170
2140-1107312-30
T=140
2103-1107312
T=170
Воздушный жиклёр х/хода
2 камеры
2101-1107311 T=70
Топливный жиклёр ускорительного насоса 2103-1107385 T=50 2103-1107385
T=40
Перепуск. жиклёр ускорительного насоса 2101-1107347
T=40
2103-1107347
T=30
  2103-1107347
T=30
2103-1107347
T=30
2101-1107347
T=40
Топливный жиклёр эконостата 2140-1107346 T=120 2101-1107346
T=150
Воздушный жиклёр эконостата 2140-1107312-10
T=190
2140-1107319-20
T=140
2140-1107312-10
T=190
2140-1107319-20
T=140
2140-1107319-20
T=140
2103-1107319
T=120
Эмульсинный жиклёр эконостата 2101-1107345-10
T=150
2101-1107345
T=120
2101-1107345-10
T=150
2101-1107345
T=120
2101-1107345
T=120
2101-1107345
T=120
Жиклёр пневмопривода 1 камеры 2107-1107311
T=150
        2107-1107311
T=150
Жиклёр пневмопривода 2 камеры           2105-1107311-10
T=120
Жиклёр демпфирующий пуск. устройства 2101-1107349 T=70
Байластный жиклёр х/хода 2140-1107347
T=55
  2140-1107347
T=55
    2103-1107319
T=120
Приоткрытие дросселя при запуске 1,6 — 1,7 0,9 — 1,0
Приоткрытие воздушной засл.пуск.устр-ом 4 + 0,25 4 + 0,25 4 + 0,25 3 + 0,25 3 + 0,25 5,5 + 0,25
Уровень топлива в топл.камере, мм 6,5 + 0,25
Производительн. уск.насоса, куб. см 6,4 — 10,6 9 — 15 14,25 + 23,75 9 — 15 9 — 15 5,25 — 8,75

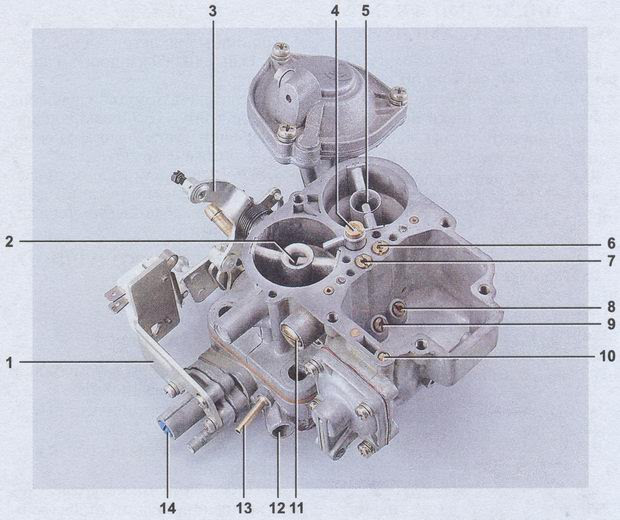

Жиклеры на карбюратор ваз

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 1.07 1.62
2105-1107010-10 1.09 1.62
2105-1107010-20 1.07 1.62
2107-1107010 1.12 1. 5
2107-1107010-20 1.12 1.5
2140-1107010 1.09 1.57
2140-1107010-10 1.09 1.57
2140-1107010-50 1.09 1.40
2140-1107010-70 1.12 1.50
2141-1107010 1.12 1.50

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 1.70 1.70
2105-1107010-10 1.70 1.70
2105-1107010-20 1.70 1.70
2107-1107010 1. 50 1.50
2107-1107010-20 1.50 1.50
2140-1107010 1.50 1.70
2140-1107010-10 1.50 1.70
2140-1107010-50 1.70 1.50
2140-1107010-70 1.70 1.70
2141-1107010 1.50 1.50

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.50
2105-1107010-10 0.50
2105-1107010-20 0. 50
2107-1107010 0.50
2107-1107010-20 0.50
2140-1107010 0.50
2140-1107010-10 0.50
2140-1107010-50 0.50
2140-1107010-70 0.50
2141-1107010 0.50

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.70
2105-1107010-10 0.70
2105-1107010-20 0. 70
2107-1107010 0.70
2107-1107010-20 0.70
2140-1107010 0.40
2140-1107010-10 0.40
2140-1107010-50 0.70
2140-1107010-70 0.40
2141-1107010 0.70

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.60
2105-1107010-10 0.60
2105-1107010-20 0. 60
2107-1107010 0.60
2107-1107010-20 0.60
2140-1107010 0.60
2140-1107010-10 0.60
2140-1107010-50 0.75
2140-1107010-70 0.75
2141-1107010 0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.70
2105-1107010-10 0.70
2105-1107010-20 0. 70
2107-1107010 0.70
2107-1107010-20 0.70
2140-1107010 0.70
2140-1107010-10 0.70
2140-1107010-50 0.70
2140-1107010-70 0.77
2141-1107010 0.70

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 1. 50 – топливный

1.50 – эмульсионный

2105-1107010-10 — 1.50 – топливный

1.50 – эмульсионный

2105-1107010-20 — 1.50 – топливный

1.50 – эмульсионный

2107-1107010 — 1.50 – топливный

1.50 – эмульсионный

2107-1107010-20 — 1.50 – топливный

1.50 – эмульсионный

2140-1107010 — 1.20 – топливный

1.50 – эмульсионный

2140-1107010-10 — 1.20 – топливный

1.50 – эмульсионный

2140-1107010-50 — 1.20 – топливный

1.20 – эмульсионный

2140-1107010-70 — 1.20 – топливный

1.20 – эмульсионный

2141-1107010 — 1. 20 – топливный

— – эмульсионный

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.40
2105-1107010-10 0.40
2105-1107010-20 0.40
2107-1107010 0.40
2107-1107010-20 0.40
2140-1107010
2140-1107010-10
2140-1107010-50 0.30
2140-1107010-70 0.30
2141-1107010 0.40

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 0.70
2105-1107010-10 0.70
2105-1107010-20 0.70
2107-1107010 0.70
2107-1107010-20 0.70
2140-1107010 0.40
2140-1107010-10 0.40
2140-1107010-50 0.70
2140-1107010-70 0.40
2141-1107010 0.70

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон Первая камера Вторая камера
2105-1107010 1.20 1.00
2105-1107010-10 1.20 1.00
2105-1107010-20 1.20 1.00
2107-1107010 1.50 1.20
2107-1107010-20 1.50 1.20
2140-1107010 1.20 1.00
2140-1107010-10 1.20 1.00
2140-1107010-50 1.20 1.00
2140-1107010-70 1.20 1.00
2141-1107010 1.50 1.20

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

Приветствую всех! С моим карбом начались проблемы, топлива стал жрать прилично. Перелопатил весь инет по замене жиклеров и вот что нашел…Думаю многим пригодится данные таблицы. Всем удачи и счастливых дорог!

Смотрите также

Комментарии 19

а если эти жиклеры вкрутить? тяга по идеи вернётся но жрать будет 14л. на 100км?

тяга будет, но и расход увеличится

у меня карб даз 4178-40 волга плохо тянет тяга тупая я вот думаю приколхозить топливные жиклеры вместо 120 поставить 133 а воздушные вместо 150 поставить 185

а двигатель какой стоит?

Я люблю всё делать по фен-шую. Главные воздушные жиклеры: В первую камеру установил жиклер с номиналом 11-185 (должен 11-190), во вторую установил ZC95 (было …105). А вот топливные жиклеры главных дозирующих систем родных не нашел, да и в запасе их не было. Пришлось немного помудрить, установил в первую камеру 122,5 (должно быть 120), во вторую нашел 115 (должно быть 120). Кстати мой карб устанавливали временно на Волжану с 402 — сам владелец заорал «тяга супер» и ставили для проверки на 417 пихло в уаз — владельцу тоже понравилась тяга.

Я люблю всё делать по фен-шую. Главные воздушные жиклеры: В первую камеру установил жиклер с номиналом 11-185 (должен 11-190), во вторую установил ZC95 (было …105). А вот топливные жиклеры главных дозирующих систем родных не нашел, да и в запасе их не было. Пришлось немного помудрить, установил в первую камеру 122,5 (должно быть 120), во вторую нашел 115 (должно быть 120). Кстати мой карб устанавливали временно на Волжану с 402 — сам владелец заорал «тяга супер» и ставили для проверки на 417 пихло в уаз — владельцу тоже понравилась тяга.

все поменял жиклеры и двойной распылитель установил. теперь волга валит! если интересно, я описал все в борт журнале на газ31 директорская

у меня карб даз 4178-40 волга плохо тянет тяга тупая я вот думаю приколхозить топливные жиклеры вместо 120 поставить 133 а воздушные вместо 150 поставить 185

жрать будет с такими параметрами.

не пойму почему заводские жиклеры переобогощают вторую камеру?

для получения бОльшей мощности

Здравствуйте может вы мне поможете, у меня уаз дв 417 до этого 421 стоял снял на ремонт, карбюратор ДААЗ… 30 какую мне таблицу выбрать по жиклерам скажите пожалуйста .

Карбюраторы ДААЗ бывают трех типов:
4178…10 для двигателей объемом 2.4 литра.
4178…30 для двигателей объемом 3 литра.
4178…40 для двигателей объемом 2.4 литра, под тросик (для Волги).
Тема уже подымалась по этим карбюраторам.
Вот ответ уважаемого уазовода на форуме уазбука ру:

Agafon
Senior Member
Уазовод с опытом общения: «…По просьбам форумчан, довольно часто обращающихся ко мне в личку с различными вопросами, касающихся приведения в чувство принадлежащих им карбюраторов ДААЗ 4178, в настоящем посте я попробую свести воедино всю информацию о необходимых переделках, которые позволят с удовольствием пользоваться поименованными выше топливодозирующими устройствами.
Опыт этих переделок накапливался долго и непросто, а необходимые сведения разбросаны на десятках и сотнях страниц этой темы, поэтому собрать их воедину людям, недавно пришедшим на форум и не следивших за их появлением в режиме реального времени, довольно затруднительно. Хотя, на мой взгляд, самостоятельный сбор этих сведений позволяет познакомиться с нюансами, которые, конечно же, не войдут в состав нижеследующего резюме.

РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ
КАРБЮРАТОРОВ ДААЗ 4178
ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л

ГВЖ1 = 1,32мм (+/- 0,01мм)
Это самый важный параметр, определяющий работу 1 камеры карбюратора. Отклонения от указанных размеров влекут за собой незамедлительное ухудшение работы устройства.

ГТЖ1 = 1,12мм (диапазон 1,11 – 1,14 мм)
Накопленный на сегодняшний день опыт свидетельствует о том, что диаметр 1,12мм является оптимальным, хотя каждый конкретный двигатель может потребовать применения жиклеров из указанного диапазона.

ГВЖ2 = 1,43мм (диапазон 1,32 – 1,45мм)

ЖИКЛЕР ХХ = 0,48мм
Для стабилизации ХХ также необходимо рассверлить отверстие под иглой регулировки состава смести до диаметра 1,8-1,85мм.

УСКОРИТЕЛЬНЫЙ НАСОС
Необходимо заглушить носик УН, который подает топливо во 2 камеру. Его можно просто заплющить. Увеличивать диаметр трубки, подающей топливо в 1 камеру не нужно.

Данная модель карбюратора укомплектована жиклерами, которые все могут быть пересверлены в необходимые диаметры. Необходимости в покупке дополнительного ремкомплекта нет.

ДААЗ 4178******30
Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10 за исключением:

— ГТЖ2 = 1,28мм
Должен, правда, сказать, что этот диаметр для тех, кто любит погорячее. Спокойные люди найдут удовлетворение и с диаметром 1,26.
— обязательно надо заделать любым доступным способом (заклепать; запаять и пр.) отверстие в дроссельной заслонке 2 камеры карбюратора.
Без этого будет невозможно добиться сколь-нибудь вразумительного/регулируемого холостого хода.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.

Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10, но

— карбюратор штатно укомплектован жиклером эконостата повышенной (по сравнению с двумя предыдущими моделями) производительности, что после установки переделанных жиклеров влечет за собой переобогащение (сопровождаемое черным дымом) смеси на оборотах двигателя свыше 3 800 об/мин. Поэтому на машины с военмостами данную модель карба лучше не ставить
Более подробно об этом аспекте можно прочитать здесь —
forum.uazbuka.ru/showthread.php?t=336&page=19 — пост 1177.

Также, чтобы понятие «3800 обмин» стало бы более осязаемым, скажу, что такие обороты имеет двигатель на машине с военмостами, когда на 3 передаче достигается скорость в 76км/час.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.
____________________________________

Указанные параметры жиклеров могут быть достигнуты двумя способами:

1. Сверление специально подобранными сверлами.

2. Проливкой на самостоятельно изготовленном стенде.
Прочитать об этом методе, а также познакомиться с таблицей соответствия диаметров и пропускной способностью можно тут
forum.uazbuka.ru/showthread.php?t=57305&page=5

3. Самым удобным ремкомплектом-донором жиклеров для переделки является набор для Солекс 21073.
Обратите внимание на наличие воздушных жиклеров в этом комплекте, а то в последнее время пошла мода (в Москве) не вкладывать воздушные жиклеры с трубками в ремкомплект. Также в последнее время в этом ремкомплекте пошли воздушные жиклеры (ВЖ1) с диаметрами, которые превышают (хоть и не намного) необходимый для нас. Эту проблему можно решить путем перестановки самих жиклеров на воздушных трубках. Иногда, правда, они сниматься не желают.

С устройством карбюратора и описанием его систем можно познакомиться тут www.uazbuka.ru/engine/fue…/carburettor/daaz1111.htm

Регулировочные параметры карбов/тарировки родных жиклеров можно посмотреть здесь — www. daaz.ru

ПыСы.
Также хочу обратить внимание интересующихся данными переделками на то, что все испытания проводились на двигателях УМЗ. Поэтому поведение переделанных по вышеуказанному рецепту карбюраторов ДААЗ 4178 на 402-х двигателях не проверялось.»

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

  • малый уровень компрессии в одном из цилиндров;
  • сбилась регулировка системы зажигания;
  • неисправна одна или несколько свечей зажигания;
  • требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Системы карбюратора. Жиклеры | Клуб владельцев автомобилей ВАЗ

Карбюратор — сложный и точный прибор. Его задача — обеспечение смешения в определенных пропорциях воздуха и топлива, обеспечение удовлетворительной работы двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля и т.д.). Разработка, изготовление макетных и опытных образцов, а также их доводка — длительный и трудоемкий процесс.

Длительность доводки карбюратора объясняется тем, что из всех возможных вариантов нужно выбрать один оптимальный, который обеспечил бы автомобилю хорошую динамику, экономичность и низкую токсичность. Надо добавить, что эти показатели находятся в сложной зависимости друг от друга.

Производство карбюратора требует применения точного и высокопроизводительного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Некоторые детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное. Этой работой занимаются профессионалы высочайшей квалификации, влюбленные в свою работу и гордые тем, что их специальность уникальна. Таких специалистов у нас в СНГ не более пятидесяти. В этом деле не должно быть ошибки. После начала массового производства ошибка может иметь далеко идущие последствия. Такой ошибкой был карбюратор К126-1107010 с параллельным открытием дроссельной заслонки, предназначенной для двигателя автомобиля «Москвич-408» (кстати, первый двухкамерный карбюратор на легковой двигатель). Последствия этой ошибки ощущаются до сих пор на двигателе «Москвича-412»: очень плохо распределяется смесь по цилиндрам, так как первая камера расположена ближе к двигателю.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), – с жиклера.

Рис. 2. Главные топливные жиклеры карбюраторов: а — карбюраторы 2101, 2103, 2105 и 2107; б — карбюратор 2108.

На рис. 2а изображена проточная часть главного топливного жиклера карбюраторов 2101, 2103, 2105 и 2107.

На рис. 2б показана проточная часть главного топливного жиклера карбюратора 2108. Обратите внимание, какое совершенство! Какая точность и чистота поверхности отверстия! С какой точностью выполнены его диаметр и длина! А чего стоят закругленные радиусом вход и выход! Теперь ответьте, пожалуйста, можно ли такое чуда «ковырять» сверлом или заменять его «самопалом»?!

Так вот, оказывается, такая чистота, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора.

Еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе 2106 в первой камере главный топливный жиклер имеет диаметр 1,3 мм , а во второй камере — 1,4 мм ; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов производства Димитровоградского автоагрегатного завода (ДААЗ), применяемые на автомобилях «Жигули» (кроме 2108) и «Москвич»: 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Здесь и далее обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на 100. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм . Их делают не зря. Эти «сотки» очень сильно влияют на производительность жиклеров.

А что же получается с топливными жиклерами холостого хода? Такие жиклеры сейчас выпускают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм ). Соотношение площадей их сечений составляет 1:1,23:1,7.

В табл. 2 показаны параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Таблица 2. Параметры карбюраторов производства ДААЗа.

Обозначение карбюратора Двигатель ВАЗ Распылитель смеси I камеры Распылитель смеси II камеры
Обозначение Маркировка Обозначение Маркировка
2101-1107010
2101-1107010-02 2101; 21011 2101-1107410 4,5 2101-1107410 4,5
2101-1107010-03 2101; 21011 2101-1107410-10 4,0 2101-1107410 4,5
2101-1107010-30 2101; 21011 2101-1107410-10 4,0 2101-1107410-10 4,0
2103-1107010 2103; 2106 2101-1107410 4,5 2101-1107410 4,5
2103-1107010-01;
2106-1107010
2103; 2106 2101-1107410-10 4,0 2101-1107410-10 4,0
2105-1107010-10 2101; 21011 2105-1107410 3,5* 2101-1107410 4,5
2105-1107010;
2105-1107010-20
2101; 21011; 2105 2105-1107410 3,5* 2101-1107410 4,5
2107-1107010;
2107-1107010-20
2103; 2106 2105-1107410 3,5* 2107-1107410 4,5*
2107-1107010-10 2103; 2106 2105-1107410 3,5* 2107-1107410 4,5*
2108-1107010 2108 2108-1107410 2108-1107410

* Распылитель со штифтом.

Для правильного пользования этой таблицей необходимо знать разницу между распылителями 4,5; 4,0 и 3,5 (рис. 3). Помимо конструктивных различий каждый из распылителей имеет разную площадь щели мм 2 . Эти площади эквивалентны площади круга диаметром соответственно 4,5; 4,0 и 3,5 мм . Можно проверить по формуле площади круга.

Если внимательно изучать таблицу, выявится одна закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремонтными комплектами.

Рис. 3. Конструкции распылителей смеси: а — распылитель 4,5; б — распылитель 4,0; в — распылитель 3,5.

Маркировка жиклеров

Обозначение карбюратора Топливный главной системы Воздушный главной системы Топливный холостого хода Воздушный холостого хода Жиклер ускорит. насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топл. перепускной
2101-1107010 135 135 170 190 45 60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03;
2101-1107010-30
130 130 150 200 45 60 170 70 40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01;
2106-1107010
130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010;
2105-1107010;
2105-1107010-20
107 162 170 170 50 60 170 70 40 40
2107-1107010;
2107-1107010-20
112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97,5 97,5 165 125 42±3 50 170 120 35/40

Маркировка жиклеров

Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм
2101-1107010 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-02 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-03; 2101-1107010-30 150 120 150 70 0,75-0,85 7±0,25 6,5±0,25
2103-1107010 180 120 160 70 0,8-0,9 7±0,25 7±0,25
2103-1107010-01; 2106-1107010 70 0,8-0,9 7±0,25 6,5±0,25
2105-1107010-10 150 120 150 120 100 70 0,7-0,8 5±0,5 6,5±0,25
2105-1107010; 2105-1107010-20 150 120 150 120 100 70 0,5-0,8 5±0,5 6,5±0,25
2107-1107010; 2107-1107010-20 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2107-1107010-10 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2108-1107010 60 0,85 3±0,2 (низ) 25,5±1,0 (остаток)

Поверьте мне на слово, хорошие результаты по экономичности, динамике и токсичности можно получить только тогда, когда карбюратор точно соответствует приведенной таблице. Экспериментировать ни к чему, зря потратите время!

Несколько слов о взаимозаменяемости карбюраторов для разных двигателей.

Карбюраторы 2101 (снят с производства) всех модификаций и карбюраторы 2105-1107010-10 предназначены только для двигателей 2101 и 21011, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).

Карбюратор 2105-1107010-20 устанавливается на двигатели 2101 и 21011 последнего выпуска (распределители зажигания снабжены вакуум-корректором).

Карбюратор 2105-1107010 применяют на двигателях 2101, 21011 и 2105, установленных только на автомобилях ВАЗ-2105.

Карбюраторы 2103 и 2106 (сняты с производства) предназначены только для двигателей 2103 и 2106, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).

Карбюратор 2107-1107010-20 устанавливают на двигатели 2103 и 2106 последнего выпуска (распределители зажигания снабжены вакуум-корректором).

Карбюратор 2107-1107010 применяют на двигателях 2103 и 2106, установленных только на автомобилях ВАЗ-2105 и ВАЗ-2107.

Карбюратор 2107-1107010-10 устанавливают на двигатели 2103 и 2106 с распределителем зажигания первого выпуска (без вакуум-корректора).

Карбюраторы, идущие на двигатели 2101, 21011 и 2105, недопустимо применять на двигателях 2103 и 2106 и наоборот.

Теперь пора перейти к устройству карбюратора. Мне почему-то кажется, что полная схема карбюратора приведет Вас, уважаемые читатели, в изумление и начисто отобьет охоту в ней разбираться. Поэтому я решил расчленить схему по системам. Каждая система в виде конструктивной схемы будет подробно описана с точки зрения ее устройства, регулировки и ремонта. Такой метод я считаю более правильным, так как в случае какой-либо неисправности Вы будете знать, что потребуется разбирать, а что оставить в покое. Автор решительно против лишней разборки.

Карбюратор состоит из следующих систем:

  1. механизм поддержания постоянного уровня топлива;

  2. системы обеспечения пуска и прогрева двигателя;

  3. системы холостого хода и переходной системы второй камеры;

  4. ускорительного насоса;

  5. главной дозирующей системы;

  6. системы эконостата.

В такой последовательности и надо рассматривать устройство карбюратора, так как это примерно соответствует очередности работы систем.

В заключение следует добавить, что все системы обеспечиваются топливом через главные топливные жиклеры (т.е. последовательно), кроме ускорительного насоса и эконостата. Переходная система второй камеры получает топливо как через главный топливный жиклер, так и непосредственно из поплавковой камеры (т.е. параллельно) в зависимости от модификации карбюратора.

Эксперименты с карбюратором классики ВАЗ

Личный опыт тюнинга классики Жигулей за счёт регулировок карбюратора. Расскажу как улучшить динамику «классики» своими руками без особых затрат, только за счет экспериментов с карбюратором.

Что можно сделать

Улучшения динамики автомобиля можно добиться разными путями. Прежде всего — это доводка двигателя (облегчённые шатуны и поршни, облегчённый маховик, шлифованные коллекторы, балансировка деталей мотора). Ещё следует упомянуть изменение передаточных чисел трансмиссии и соответствующую доводку ходовой части — изменённые пружины и амортизаторы, усиление кузова, резина, тормоза и т.д. Дело в том, что для большинства работ требуется специальное оборудование и много денег. Что делать, если в распоряжении отечественная «классика» семейства 2101-2107, зато в пассиве отсутствие гаража с оборудованием и нехватка денег, а ездить быстрее (хотя бы на уровне «зубил») тоже хочется?! Зато есть желание и энтузиазм. Остаётся единственный вариант — эксперименты с карбюратором. В общем, дано: двигатель 1500 или 1600 с обыкновенной контактной системой зажигания и карбюратором «Озон».

Изменения с карбюратором

1. Выкидываем пружину из вакуумного привода дроссельной заслонки первичной камеры — делается за 5 минут. Улучшение динамики чувствительное, расход топлива увеличивается максимум на 0,5 л/100 км.

2. Можно переделать привод дроссельной заслонки вторичной камеры из вакуумного в механический. Делается элементарно: надо взять небольшой кусочек проволоки, например, пружины, стоявшей в вакуумном приводе этой камеры, выпрямить его, на одном конце согнуть колечко, и в таком виде колечком подсунуть под гайку, крепящую рычаги привода дроссельной заслонки вторичной камеры, так, чтобы выступ на внешнем рычаге привода оказался между этой проволочкой и другим рычагом привода (как это сделано на старом «Вебере»). Затем гайку надо, конечно, затянуть хорошо.

Получаем некоторое улучшение динамики, особенно на повышенных оборотах, расход топлива практически не изменяется. Разгон становится ровным, без провалов.


3. Берём малый диффузор первичной камеры(это штука, которая вставляется сверху в главный или большой диффузор над дроссельной заслонкой), имеющий маркировку 3,5 и выкидываем его куда-нибудь подальше — он точно не понадобится. Туда вставляем малый диффузор с маркировкой 4,5 — такой же, как во вторичной камере карбюратора. Заодно меняем при необходимости распылитель ускорительного насоса со штатного «30» на увеличенный «40» (от карбюратора «Вебер» 2101-03). Динамика разгона, особенно вначале движения, улучшается, расход в принципе не возрастает. 4. Далее можно приступить к тому самому, чего категорически не рекомендуют практически ВСЕ мануалы — к увеличению жиклёров. Если там почитать, то кажется, что если, например, поменять во вторичной камере главный топливный жиклёр со 150 на 162 — то всё, катастрофа, бензин надо лить вёдрами, СО зашкалит любой прибор. Сразу ставить сильно изменённые комбинации опасно, так что начать можно с малого.

Первичная камера: ГТЖ (главный топливный жиклёр) — 125, ГВЖ (главный воздушный жиклёр) — 150. Вторичную пока не трогаем. Разгон получше, но хочется большего. Тогда ставим во вторичную камеру ГТЖ-162, ГВЖ-190. Максимальные жиклёры из всех, которые когда-либо выпускались и ставились только на «Вебер» 2106.

Надо отметить, что диаметр диффузора вторичной камеры у «Озона» такой же, как у «Вебера». А часто ли открываем дроссельную заслонку первичной камеры, особенно если перед этим немного поколдовать с карбюратором? Например, когда езжу, редко «тапку» более чем на половину жму — так хватает. Зато если надо резко ускориться — это очень полезно.

В результате получаем эффект, что как только педалька нажата до состояния открытия вторичной камеры, то как будто турбонаддув включается, а мотор легко раскручивается до 6000 — 6500. Расход растёт, но не сильно. Предположим, что этого мало, хочется погорячее. Тогда в первичную камеру вкручиваем ГТЖ-130 для двигателя 1500 и ГТЖ-135 для двигателя 1600, а ГВЖ для обоих — 170.

Более увеличивать жиклёры нет смысла, поскольку при резком нажатии на педальку карбюратор начинает переливать и захлёбываться — динамика хуже, расход больше. А данная комбинация, по-моему, оптимальная. А во вторичной камере так и остаётся ГТЖ-162, ГВЖ-190.

Про расход топлива

Поставив такую комбинацию жиклёров, при городской динамичной езде — тапку жать на каждом светофоре нет необходимости — динамика и так на уровне зубилы. Поэтому расход топлива можно удержать на уровне: 10,5-11 л/100 км по городу без пробок. На холостом ходу расход топлива остаётся неизменным — т. к. не сбивали его регулировки. А поскольку на «Озоне» автономная система ХХ, то регулировки её мало изменяются. Зато если надо ускориться, вытянуть при обгоне — увеличенные жиклёры очень помогают.

Под каждый движок жиклёры надо подбирать индивидуально. Описана усреднённая схема, но многое зависит от состояния и объёма мотора, конкретного карбюратора и самих жиклёров. Они все индивидуальны!

Номера жиклеров карбюратора ваз 2106

Жиклеры карбюраторов ВАЗ – таблицы жиклеров

Обозначение карбюратора Топливный жиклер главной системы Воздушный жиклер главной системы Топливный жиклер холостого хода Воздушный жиклер холостого хода Жиклер ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной
2101-1107010 135 135 170 190 45 60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03; 2101-1107010-30 130 130 150 200 45 60 170 70 40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01; 2106-1107010 130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010; 2105-1107010; 2105-1107010-20 107 162 170 170 50 60 170 70 40 40
2107-1107010; 2107-1107010-20 112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97,5 97,5 165 125 42±3 50 170 120 35/40
Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм
2101-1107010 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-02 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-03; 2101-1107010-30 150 120 150 70 0,75-0,85 7±0,25 6,5±0,25
2103-1107010 180 120 160 70 0,8-0,9 7±0,25 7±0,25
2103-1107010-01; 2106-1107010 70 0,8-0,9 7±0,25 6,5±0,25
2105-1107010-10 150 120 150 120 100 70 0,7-0,8 5±0,5 6,5±0,25
2105-1107010; 2105-1107010-20 150 120 150 120 100 70 0,5-0,8 5±0,5 6,5±0,25
2107-1107010; 2107-1107010-20 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2107-1107010-10 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2108-1107010 60 0,85 3±0,2 (низ) 25,5±1,0 (остаток)

Хорошие результаты по экономичности, динамике и токсичности можно получить тогда, когда карбюратор точно соответствует приведенной таблице.

Карбюратор ВАЗ 2105: технические характеристики

Восьмидесятые и девяностые годы двадцатого века широко известны популярностью автомобиля «Жигули» ВАЗ 2105. До сих пор марка этого авто остается популярной среди любителей советской классики. Основным силовым агрегатом, устанавливающимся на эту модель, считался четырехтактный двигатель внутреннего сгорания с четырьмя цилиндрами объемом от 1,29 л,1,45 л и 1,57 л. Для работы двигателя автомобиля ВАЗ 2105 использовался карбюратор ВАЗ 2105 «Озон» отечественного производителя.

Правильное название этого карбюратора ДААЗ 2105. Бывает нескольких типов: 2105-1107010-10 и 2105-1107010-20. В основном карбюратор Озон 2105-1107010-20 отличается от карбюратора Озон 2105-1107010-10 разницей диаметра основного топливного жиклера первичной камеры и дополнительного патрубка, соединяющегося с помощью шланга с вакуумным регулятором распределителя зажигания.

Вернуться к оглавлению

Тарировочные данные карбюратора

Следует отметить, что вполне допустимым считается используемый для автомобиля ВАЗ 2105 карбюратор типа 21053, несмотря на то, что обычно он применяется для двигателей ВАЗ с объемом 1,2 л , а объем ВАЗ 2105 составляет 1,3 л. Карбюратор 2105 имеет ту же конструкцию, что и 21053, но отличается тарировочными данными. Другими словами схема карбюраторов практически идентична. Разница может быть только в диаметре, размере, объеме между деталями карбюраторов.

Основные дозирующие системы включают в себя диаметр смесительной камеры: размер первой камеры составляет 28 мм, а второй — 32 мм, диаметр узкой части большого диффузора с размером первой камеры 21 мм и второй — 25. Также сюда относится маркировка малого диффузора с соответствующим размером камер 3,5 и 4,5 мм, диаметр главного топливного жиклера ГДС с размерами камер 1,07 и 1,62 мм.

Главный воздушный жиклер ГДС обладает камерами, размеры которых одинаковы и составляют 1,7 мм как для первой, так и для второй. Системы перехода и холостого хода имеют диаметральную величину топливного жиклера холостого хода 0,5 мм, воздушного жиклера холостого хода — 1,7 мм для первых камер, диаметральной величиной топливного жиклера системы перехода второй камеры — 0,6 мм, а воздушного жиклера системы перехода второй камеры — 0,7 мм.

Насос ускорения имеет диаметральное значение отверстия распылителя 0,4 мм и производительность при 10 нажатиях равную 7 +- 1,75 см куб. Эконостаты имеют топливные жиклеры, диаметральное значение которых составляет 1,5 мм, воздушные жиклеры, имеющие диаметр 1,2 мм, и эмульсионные жиклеры диаметром в 1,5 мм. Характеристики пневмопривода второй камеры.

  • Диаметральное значение воздушного жиклера первой камеры равно 1,2 мм, второй — 1 мм.
  • Расстояние между поплавком и прокладкой крышки в поплавковой камере колеблется от 6,5 +- 1/4 мм. Размер полного хода поплавка равен 15 мм.
  • Пусковые зазоры имеют дроссельную заслонку размером от 0,07 до 0,08 мм, воздушную заслонку величиной 5-5,5 мм. Управляется воздушная заслонка ручным способом.

Карбюратор 2105-1107010 имеет выносной пневматический клапан, а 2105-1107010-20 — нет. К тому же у карбюраторов 2105-1107010 и 2105-1107010-20 есть штуцер отбора разрежения к вакуумному регулятору опережения зажигания. Карбюратор 21053 имеет немного иные параметры.

Вернуться к оглавлению

Эксплуатация и ремонт устройства

Карбюратор служит для образования горючей смеси посредством соединения впрыскиваемого топлива и воздуха, с целью обеспечить работу двигателя внутреннего сгорания. При этом следует соблюдать правильные пропорции, чтобы обеспечить нормальное сгорание. В случае несоблюдения пропорций образуется переобогощенная смесь вследствие избыточного количества топлива или недостатка воздуха, что приводит к поломкам.

Карбюратор включает в себя систему, поддерживающую необходимый топливный уровень; систему, отвечающую за запуск и прогрев холодного двигателя; систему холостого хода; основную систему дозирования; насос ускорения; эконостатическую систему. Осуществление регулировки холостого хода ВАЗ 2105 следует выполнять исключительно на моторе, который заранее прогревается. Температурное значение жидкости охлаждения должно колебаться в районе 90-95 градусов.

К тому же нужно отрегулировать зазоры на газораспределительные механизмы и открыть воздушную заслонку. Отдельное внимание следует уделить правильности установки угла опережения зажигания. При регулировке карбюратора 2105, прежде всего, устанавливают вращающую частоту коленвала до 700-800.

Осуществляется этот процесс посредством винта, регулирующего состав смеси, после чего этим же винтом добиваются концентрации окиси углерода приблизительно 0,05.янв,2 % приведенной к 20°С и 760 мм рт. ст. при вышеуказанном положении винта. После этого с помощью первого винта нужно произвести восстановление вращающей частоты коленвала до 700-800. Посредством второго винта регулирования можно вновь восстановить концентрационное значение углерода в процентном соотношении до 0,05.янв,2.

Затем благодаря резкому нажатию заслоночной приводной педали, а затем ее отжатию, двигатель увеличит вращающую частоту коленвала, а в случае ее уменьшения двигатель заглохнет. В таком случае посредством первого винта следует вновь добиться увеличения вращающей частоты до 750-800 , после чего в отверстие для второго регулировочного винта устанавливают пластмассовую заглушку. После всех этих действий регулировочный процесс 2105 считается завершенным.

Устанавливая на классику ВАЗ 21053 карбюратор, следует помнить,что, в отличие от ВАЗ 2105, 21053 20 имеет несколько бедную вторую камеру. Это объясняется тем, что первая обладает достаточно богатой регулировкой. Ее можно сделать беднее, если установить жиклеры 102-150, но тогда возникнет необходимость в обогащении второй камеры с помощью установки жиклеров 115-135.

Учитывая технические характеристики ВАЗ 2105, конечно же, необходимо и более целесообразно устанавливать карбюратор 2105 Озон, но все же установка карбюратора 21053 20 тоже считается допустимой. С целью повышения мощности двигателя и эффективности карбюратора ВАЗ 2105, на автомобиль обычно устанавливают компрессор.

Эффективность этого метода заключается в том, что, когда устанавливают компрессор, происходит увеличение заряда топливно-воздушной смеси. Смесь попадает в цилиндр благодаря увеличению подачи воздуха в топливную систему. Компрессор имеет не только плюсы, но и минусы, одним из которых является повышенный топливный расход.

Компрессор состоит из шкива, ведущей шестерни, ведомой шестерни ротора и внутренней масляной шестерни. Все работы по установке следует осуществлять на остывшем двигателе. После установки компрессор должен иметь минимальное сопротивление движению воздуха. Обычно для этого используют установочный кит-комплект, включающий все необходимые детали. Механический нагнетатель (компрессор) играет важную роль в процессе улучшения качеств автомобиля.

ВАЗ 2106 – карбюратор и его особенности

Карбюратор на ВАЗ 2106 имеет схожий принцип действия с описанным выше, однако у него есть некоторые конструктивные особенности. Он относится к устройству эмульсионного типа с падающим потоком, и поплавковых камер в этом случае две. В одной из них располагаются дозирующие системы, также 2 штуки, и специальное обогатительное устройство. Вторая же сбалансированная поплавковая камера предназначена для непосредственно смешивания топливно-воздушной смеси нужного состава.

Кроме того, в устройство карбюраторов типа «Озон» входят и специальные переходные системы. Они связывают обе камеры, диафрагменный насос, распылитель и запорный электромагнитный клапан, без которого нельзя осуществить работу холостого хода. Отвод же картерных газов происходит посредством золотникового устройства, а управлять опережением зажигания можно с помощью специального штуцера.

Большой популярностью у владельцев ВАЗ 2106 пользовались карбюраторы Солекс (ДААЗ 21053). Они достаточно экономичны и показывают неплохую динамику. Карбюраторы Солекс отличались наличием системы обратной подачи топлива, что позволяет экономить до 800 грамм бензина на 100 км. Поздние модели дополнительно оснащались функцией автоматического пуска при холодном двигателе и электрокара номер холостого хода. Из недостатков отмечаются слишком узкие воздушные каналы, которые нередко загрязняются и возникают проблемы со стабильностью холостого хода. Для хорошей работы Солекса необходимо периодически проводить диагностику и чистку.

Карбюраторные двигатели уже становятся редкостью, т. к. давно уступили место инжекторным системам, однако автомобили с устаревшей системой впрыска до сих пор встречаются на дорогах. Вообще карбюратор достаточно простой и надёжный агрегат, если его правильно эксплуатировать и обслуживать. При возникновении неисправностей с ремонтом затягивать не стоит, так как от этого напрямую зависит расход топлива и динамика.

Регулировка поплавка карбюратора ВАЗ 2106

Основные неисправности не только этого типа устройства, но и всех карбюраторов в целом связаны с частым засорением каналов, имеющих довольно малый диаметр. Здесь таким «недугом» страдают, как правило, калиброванные отверстия и жиклеры карбюратора ВАЗ 2106. В этом случае наблюдается нарушение работы холостого хода, также это самым негативным образом отразится на функционировании дроссельной заслонки и других его устройств. Устранить же подобную неисправность можно путем промывки и дальнейшей продувки всех засоренных каналов.

Если же обнаружится еще и их негерметичность, то такие детали следует срочно заменить. Вызвана данная поломка может быть следующими причинами:

  • произошло ослабление затяжек каких-либо крепежных соединений;
  • нарушена целостность уплотнительных колец либо резиновых прокладок;
  • в результате сильного перетягивания винтов, гаек и их креплений были повреждены крышки карбюратора или же деформирована диафрагма ускорительного насоса, пускового устройства либо дроссельной заслонки поплавковой камеры;
  • также не исключается вероятность и естественного износа некоторых элементов этой детали, таких как игольчатый клапан и т. д.

В этом случае выходом из положения опять-таки будет замена старой запчасти на новую.

Если же автомобиль странно ведет себя на дороге, не набирает достаточную мощность, плохо едет или же вообще может заглохнуть, при этом расход бензина увеличивается, то, скорей всего, необходима регулировка поплавка карбюратора ВАЗ 2106. Ведь причинами подобного поведения могут служить как чрезмерный уровень топлива, поступающий в поплавковую камеру, что приводит к закидыванию свечей, так и элементарная его нехватка. В такой ситуации следует правильно отрегулировать не только поплавок, но и игольчатый клапан, и тогда поездки будут приносить только самые позитивные эмоции.

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

  • малый уровень компрессии в одном из цилиндров;
  • сбилась регулировка системы зажигания;
  • неисправна одна или несколько свечей зажигания;
  • требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

“>

2107 1107010 20 маркировка жиклеров. Карбюратор и его системы

Карбюратор — сложный и точный прибор. Его задача — обеспечение смешения в определенных пропорциях воздуха и топлива, обеспечение удовлетворительной работы двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля и т.д.). Разработка, изготовление макетных и опытных образцов, а также их доводка — длительный и трудоемкий процесс.

Длительность доводки карбюратора объясняется тем, что из всех возможных вариантов нужно выбрать один оптимальный, который обеспечил бы автомобилю хорошую динамику, экономичность и низкую токсичность. Надо добавить, что эти показатели находятся в сложной зависимости друг от друга.

Производство карбюратора требует применения точного и высокопроизводительного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Некоторые детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное. Этой работой занимаются профессионалы высочайшей квалификации, влюбленные в свою работу и гордые тем, что их специальность уникальна. Таких специалистов у нас в СНГ не более пятидесяти. В этом деле не должно быть ошибки. После начала массового производства ошибка может иметь далеко идущие последствия. Такой ошибкой был карбюратор К126-1107010 с параллельным открытием дроссельной заслонки, предназначенной для двигателя автомобиля «Москвич-408» (кстати, первый двухкамерный карбюратор на легковой двигатель). Последствия этой ошибки ощущаются до сих пор на двигателе «Москвича-412»: очень плохо распределяется смесь по цилиндрам, так как первая камера расположена ближе к двигателю.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), – с жиклера.

Рис. 2. Главные топливные жиклеры карбюраторов: а — карбюраторы 2101, 2103, 2105 и 2107; б — карбюратор 2108.

На рис. 2а изображена проточная часть главного топливного жиклера карбюраторов 2101, 2103, 2105 и 2107.

На рис. 2б показана проточная часть главного топливного жиклера карбюратора 2108. Обратите внимание, какое совершенство! Какая точность и чистота поверхности отверстия! С какой точностью выполнены его диаметр и длина! А чего стоят закругленные радиусом вход и выход! Теперь ответьте, пожалуйста, можно ли такое чуда «ковырять» сверлом или заменять его «самопалом»?!

Так вот, оказывается, такая чистота, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора.

Еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе 2106 в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов производства Димитровоградского автоагрегатного завода (ДААЗ), применяемые на автомобилях «Жигули» (кроме 2108) и «Москвич»: 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Здесь и далее обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на 100. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Их делают не зря. Эти «сотки» очень сильно влияют на производительность жиклеров.

А что же получается с топливными жиклерами холостого хода? Такие жиклеры сейчас выпускают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

В табл. 2 показаны параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Таблица 2. Параметры карбюраторов производства ДААЗа.

Обозначение карбюратора Двигатель ВАЗ Распылитель смеси I камеры Распылитель смеси II камеры
Обозначение Маркировка Обозначение Маркировка
2101-1107010
2101-1107010-02 2101; 21011 2101-1107410 4,5 2101-1107410 4,5
2101-1107010-03 2101; 21011 2101-1107410-10 4,0 2101-1107410 4,5
2101-1107010-30 2101; 21011 2101-1107410-10 4,0 2101-1107410-10 4,0
2103-1107010 2103; 2106 2101-1107410 4,5 2101-1107410 4,5
2103-1107010-01;
2106-1107010
2103; 2106 2101-1107410-10 4,0 2101-1107410-10 4,0
2105-1107010-10 2101; 21011 2105-1107410 3,5* 2101-1107410 4,5
2105-1107010;
2105-1107010-20
2101; 21011; 2105 2105-1107410 3,5* 2101-1107410 4,5
2107-1107010;
2107-1107010-20
2103; 2106 2105-1107410 3,5* 2107-1107410 4,5*
2107-1107010-10 2103; 2106 2105-1107410 3,5* 2107-1107410 4,5*
2108-1107010 2108 2108-1107410 2108-1107410

* Распылитель со штифтом.

Для правильного пользования этой таблицей необходимо знать разницу между распылителями 4,5; 4,0 и 3,5 (рис. 3). Помимо конструктивных различий каждый из распылителей имеет разную площадь щели мм 2 . Эти площади эквивалентны площади круга диаметром соответственно 4,5; 4,0 и 3,5 мм. Можно проверить по формуле площади круга.

Если внимательно изучать таблицу, выявится одна закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремонтными комплектами.


Рис. 3. Конструкции распылителей смеси: а — распылитель 4,5; б — распылитель 4,0; в — распылитель 3,5.

Маркировка жиклеров

Обозначение карбюратора Топливный главной системы Воздушный главной системы Топливный холостого хода Воздушный холостого хода Жиклер ускорит. насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топл. перепускной
2101-1107010 135 135 170 190 45 60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03;
2101-1107010-30
130 130 150 200 45 60 170 70 40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01;
2106-1107010
130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010;
2105-1107010;
2105-1107010-20
107 162 170 170 50 60 170 70 40 40
2107-1107010;
2107-1107010-20
112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97,5 97,5 165 125 42±3 50 170 120 35/40

Маркировка жиклеров

Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм
2101-1107010 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-02 150 90 170 70 0,75-0,85 7±0,25 7±0,25
2101-1107010-03; 2101-1107010-30 150 120 150 70 0,75-0,85 7±0,25 6,5±0,25
2103-1107010 180 120 160 70 0,8-0,9 7±0,25 7±0,25
2103-1107010-01; 2106-1107010 70 0,8-0,9 7±0,25 6,5±0,25
2105-1107010-10 150 120 150 120 100 70 0,7-0,8 5±0,5 6,5±0,25
2105-1107010; 2105-1107010-20 150 120 150 120 100 70 0,5-0,8 5±0,5 6,5±0,25
2107-1107010; 2107-1107010-20 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2107-1107010-10 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25
2108-1107010 60 0,85 3±0,2 (низ) 25,5±1,0 (остаток)

Поверьте мне на слово, хорошие результаты по экономичности, динамике и токсичности можно получить только тогда, когда карбюратор точно соответствует приведенной таблице. Экспериментировать ни к чему, зря потратите время!

Несколько слов о взаимозаменяемости карбюраторов для разных двигателей.

Карбюраторы 2101 (снят с производства) всех модификаций и карбюраторы 2105-1107010-10 предназначены только для двигателей 2101 и 21011, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).

Карбюратор 2105-1107010-20 устанавливается на двигатели 2101 и 21011 последнего выпуска (распределители зажигания снабжены вакуум-корректором).

Карбюратор 2105-1107010 применяют на двигателях 2101, 21011 и 2105, установленных только на автомобилях ВАЗ-2105.

Карбюраторы 2103 и 2106 (сняты с производства) предназначены только для двигателей 2103 и 2106, на которых установлены распределители зажигания первого выпуска (без вакуум-корректора).

Карбюратор 2107-1107010-20 устанавливают на двигатели 2103 и 2106 последнего выпуска (распределители зажигания снабжены вакуум-корректором).

Карбюратор 2107-1107010 применяют на двигателях 2103 и 2106, установленных только на автомобилях ВАЗ-2105 и ВАЗ-2107.

Карбюратор 2107-1107010-10 устанавливают на двигатели 2103 и 2106 с распределителем зажигания первого выпуска (без вакуум-корректора).

Карбюраторы, идущие на двигатели 2101, 21011 и 2105, недопустимо применять на двигателях 2103 и 2106 и наоборот.

Теперь пора перейти к устройству карбюратора. Мне почему-то кажется, что полная схема карбюратора приведет Вас, уважаемые читатели, в изумление и начисто отобьет охоту в ней разбираться. Поэтому я решил расчленить схему по системам. Каждая система в виде конструктивной схемы будет подробно описана с точки зрения ее устройства, регулировки и ремонта. Такой метод я считаю более правильным, так как в случае какой-либо неисправности Вы будете знать, что потребуется разбирать, а что оставить в покое. Автор решительно против лишней разборки.

Карбюратор состоит из следующих систем:

    механизм поддержания постоянного уровня топлива;

    системы обеспечения пуска и прогрева двигателя;

    системы холостого хода и переходной системы второй камеры;

    ускорительного насоса;

    главной дозирующей системы;

    системы эконостата.

В такой последовательности и надо рассматривать устройство карбюратора, так как это примерно соответствует очередности работы систем.

В заключение следует добавить, что все системы обеспечиваются топливом через главные топливные жиклеры (т.е. последовательно), кроме ускорительного насоса и эконостата. Переходная система второй камеры получает топливо как через главный топливный жиклер, так и непосредственно из поплавковой камеры (т.е. параллельно) в зависимости от модификации карбюратора.

  1. Вопрос:(02/11/09)
  2. У меня 21074 1,6 л, какой карбюратор лучше мне поставить для экономии топлива при езде 90 км/ч?

    Ответ:

    Для данной модели автомобиля и двигателя выпускаются карбюраторы 2107-1107010 и 21053-1107010-20.

  3. Вопрос:(04/11/09)
  4. Мне досталась служебная машина ВАЗ2106, V-1,5.Расход бензина сейчас примерно 18литров. Стоит карбюратор ДААЗ2107-1107010-20. Топливный жиклер 1-107/2-130,(поменян предыдущим водителем), поменял со старого карбюратора такого же 1-112/2-140,(не нашел на 150 пока), воздушные жиклеры -оба150, в распылителе ускорительного насоса нет шарика запорного клапана вообще, поставил со старого весь клапан в сборе маркировка-40(проверил дуется в одном направлении). В остальном всё вроде ещё родное без переделок.

    Скажите, как повлияет разница в диаметре топливного жиклера 2-ой камеры не 150, а 140 и отсутствие запорного клапана в распылителе ускорительного насоса?

    Ответ:

    Установленный во 2-й камере ГТЖ 140 вместо 150 вызовет снижение мощности двигателя и как следствие максимальной скорости. Ухудшится динамика автомобиля.

    Отсутствие клапана в распылителе ускорительного насоса вызовет нарушение работоспособности у/насоса и увеличение расхода топлива на нагрузочных режимах вследствие истечения топлива из распылителя у/насоса при наличии для нагрузочных режимов достаточного разряжения, чтобы у/насос без клапана работал как эконостат.

  5. Вопрос:(08/11/09)
  6. Не могу найти в продаже карбюратор 21051. Возможна ли установка карбюратора 21053 на двигатель ВАЗ 21011 (1300 куб. см)? необходимо ли менять жиклеры, если да, то какие?

    Ответ:

    Для удовлетворительной работы двигателя 21011 (1300 куб см) установка карбюратора 21053 вместо 21051 возможна без замены жиклеров.

  7. Вопрос:(09/11/09)
  8. Недавно приобрел замок вашего производства для ВАЗ2109 (нового образца(2110) со встроенным реле, подключил разьем, машина не отозвалась. Подскажите, как мне переделать разьем замка(переставить провода), чтобы все заработало(ту 37.355.156.86)?

    Ответ:

    Для автомобилей семейства ВАЗ-2109 ОАО «ДААЗ» выпускает выключатель зажигания 2109-3704010-30;

    Для автомобилей семейства ВАЗ-2110 ОАО «ДААЗ» выпускает выключатель зажигания 2110-3704010-30.

    Эти выключатели зажигания не взаимозаменяемы, поэтому переделка разъема выключателя зажигания 2110 под электросхему автомобиля 2109 невозможна.

  9. Вопрос:(11/11/09)
  10. Как изменится расход топлива при замене ОЗОНа на Солекс 21053 на УЗАМ 331.10 (1.5л). И какие жиклеры необходимо заменить, чтобы добиться меньшего, по сравнению с ОЗОНом, расхода топлива, при этом, как минимум, не худшей приемистости двигателя.

    Ответ:

    При установке карбюратора 21053 на двигатель УЗАМ 331.10 (1,5 л) можно попробовать заменить ГТЖ 1-й камеры «100» на «95», если это не приведет к ухудшению ездовых качеств автомобиля.

  11. Вопрос:(11/11/09)
  12. При регулировке карбюратора 2105-1107010-20 обнаружил, что винт упора дройссельной заслонки 1-й камеры полностью выкручен. Как его отрегулировать?

    Ответ:

    Завернуть винт до касания с рычагом и довернуть еще на 1/4 оборота.

  13. Вопрос:(11/11/09)
  14. У меня карбюратор 21053—-20, двигатель 1600 КПП5 ст. Г.П.4.1. Какие жиклёры лучше поставить? У нас ремкомплекты продаются только ГТЖ1(102,5) 2к.(115) ГВЖ1(150) 2к.(135) и почему такие разные значения. Например: 1(100на150 и 115на135) 2(107,5на140 и 110на165). Какой из них мне более подходящий?

    Ответ:

    В соответствии с действующей документацией регулировки должны быть: В 1-й камере 107,5/ 140. Во 2-й камере 110/ 165.

  15. Вопрос:(13/11/09)
  16. Если у Вас есть возможность пришлите, пожалуйста, чертеж кольцевого распылителя винта количества для карбюратора ДААЗ 2107.

    Ответ:

    Извините, но чертежи деталей карбюратора являются собственностью предприятия и передаче частным лицам не подлежат.

  17. Вопрос:(14/11/09)
  18. Ваши карбюраторы дааз 21083-…. идут в розничную сеть в отдельных упаковках или нет?

    Ответ:

    Карбюраторы, отправляемые в торговую сеть упаковываются в индивидуальные полиэтиленовый пакеты и индивидуальные картонные коробки.

  19. Вопрос:(17/11/09)
  20. 1. Подскажите, пожалуйста, возможно ли переделать пневматический привод дроссельной заслонки вторичной камеры в механический на карбюраторе 2107-1107010-00 и как это сделать?

    2. Этот же карбюратор немного переделал, т.е. убрал систему ЭПХХ, заменил экономайзер на маленький, поставил Эл. магнитный клапан. Машинка стала «долго думать» при нажатии на педаль, возможно как-нибудь улучшить динамику?

    Ответ:

    Исключение системы ЭПХХ не оказывает влияния на ездовые качества автомобиля, влияет только на токсичность отработанных газов при выполнении так называемого ездового цикла при испытании автомобиля в лаборатории.

    При исключении пневмопривода 2-й камеры потребуется обогатить ГДС 2-й камеры или переходную систему 2-й камеры, т. е. установить соответственно большие по расходам топливные жиклеры. Например, вместо жиклера «60» в переходной системе 2-й камеры установить жиклер «75». Кроме того, на ось привода 2-й камеры потребуется установить соответствующий рычаг привода оси дроссельной заслонки. Переделка карбюратора приведет к увеличению расхода топлива!

  21. Вопрос:(21/11/09)
  22. На днях купили у себя в городе ваш карбюратор ДААЗ 4178-1107005-40 на автомобиль Волга-3110, так как К-151 уже замучал. В магазине сказали, что данный карбюратор не нужно регулировать,так я и сделал,но после установки ситуация не изменилась…..Помогите,пришлите ссылку или файл по регулировке и ремонту данного карбюратора(в подробностях).

    Ответ:

    Карбюратор 4178-1107010-40 продается в составе комплекта 4178-1107005-40 с приложенным «Руководством по эксплуатации». Смотрите информацию о карбюраторе на нашем сайте в соответствующем разделе.

  23. Вопрос:(21/11/09)
  24. Существует ли официально карбюратор 2107(спорт)? И большая ли разница спортивного от серииного карбюратора?

    Ответ:

    Документации на карбюратор 2107 (спорт) не существует.

  25. Вопрос:(24/11/09)
  26. У меня ВАЗ 2107, двигатель 1600, карбюратор 21083. Почему у меня большой расход топлива и что можно сделать для уменьшения расхода?

    Ответ:

    Установка карбюратора 21083 на двигатель автомобиля «классика» неизбежно приведет к увеличенному расходу топлива. Для двигателя «классики» Vh=1,6 л диффузор 1-й камеры карбюратора 21083 мал.

    Установите карбюратор 2107-1107010 или 21053-1107010-20.

  27. Вопрос:(25/11/09)
  28. Расскажите порядок и правила установки бензонасоса на ВАЗ 21213 (НИВА). Машина глохнет. Подкачаешь ручной подкачкой на бензонасосе 5-6 качков и едешь дальше до следующей подкачки. Что это может быть?

    Ответ:

    Проверьте исправность механического привода бензонасоса от двигателя (вылет толкателя и его ход) в соответствии с руководством по эксплуатации и ремонту автомобиля.

  29. Вопрос:(26/11/09)
  30. Я владелец автомобиля ГАЗ-2410 с двигателем ЗМЗ-402.10 хотел бы узнать:
    1. Какой расход будет у карбюратора для ГАЗ 4178-1107010-40 ЗМЗ-402. .. 2500
    2. Какие данные были получены в ходе испытания на стандартном двигателе Ne, Me, Nmax, Mmax, ne, nmax или же дайте ссылку на весь протокол испытаний
    3. Сколько он будет стоит
    4. Подойдет ли он (карбюратор) к форсированному двигателю ЗМЗ-402.10 до объёма 2.88 с Давление в цилиндре 11.4 + облегченные поршня, коленчатый вал и маховик. ГБЦ также сточенная. Степень сжатия не измерял
    5. Есть ли он уже в продаже
    6. Возможно ли получить или купить 3х мерную модель(или чертежи) всего карбюратора для личного пользования?

    Ответ:

    1. Карбюратор 4178-1107010-40 выпускается серийно и продается в составе комплекта 4178-1107005-40, в который входят кроме карбюратора два кронштейна, возвратная пружина и шланг вакуумкоррктора датчика распределителя зажигания.

    2. При проведении испытаний и сертификации получены результаты аналогичные с эталонным образцом карбюратора К-151е, т.е подтвердились паспортные данные двигателя и автомобиля.

    3. Величины полученных параметров на двигателе можете запросить на ОАО «ЗМЗ».

    4. Для форсированного двигателя размерности карбюратора 4178-40 недостаточно.

    5. Конструкторская документация на карбюратор не продается.

  31. Вопрос:(26/11/09)
  32. Карбюратор 21041-1107010, двигатель 331.10 (1,5 л), БСЗ. Провал при трогании и в остальных режимах, похоже до момента открытия 2-ой камеры (ориентировочно более 50% хода педали), потом исчезает. Если прогретый двигатель заглушить на несколько минут, а потом продолжить движение, то провала может и не быть, либо может быть незначительный. На ходу «лечится» прикрытием воздушной заслонки («подсос»), т.е смесь «беднит». Карбюратор отрегулирован (жиклеры штатные), УОЗ выставлен, вакуумный регулятор- работает.
    1. Замена штатной системы зажигания на бесконтактную результатов не дала.
    2. Селективная подборка ТЖ ХХ (35-45) и распылителей УН (35/40-45/45) — лишь немного изменяет характер провала.
    3. Замена ТЖ ГДС 1-й камеры на более «жирный» — провала нет, «плавающего» эффекта тоже, хотя он может быть сейчас просто незаметен, но, думаю это не решение проблемы (вопрос экономичности), а лишь временный выход. Поэтому нужна помощь специалистов, а не «дяди Васи». Подскажите, пожалуйста, в какую сторону можно еще «копать», т.к. мои варианты уже иссякли. Да и «плавающий» эффект неисправности только добавляет вопросов. Буду очень признателен за консультацию по устранению данной проблемы.

    Ответ:

    1. Проверьте правильность регулировки х/хода:
    — на х/ходу разряжение в трубке для вакуумного корректора должно отсутствовать;
    — при снятии провода с электромагнитного клапана двигатель должен заглохнуть плавно, сразу, без дерганий и «подскока» оборотов.

    2. Устраните возможный подсос воздуха в каналах ГДС карбюратора или под карбюратором.

    3. Двигатель с повышенными механическими потерями требует более богатой смеси.

  33. Вопрос:(27/11/09)
  34. Существует такая болезнь — в сырую погоду при прогреве двигателя на подсосе (21074карб)двигатель равномерно работает минуты 2-3,затем начинает троить,двоить.Приходится приоткрывать дроссельную заслонку,по мере прогрева все нормализуется,постепенно двигатель начинает нормально работать. В мороз и летом такого нет, только в сырую погоду осенью и весной. Электрика в норме,т.к заменил контактное зажигание на электронное (все новое).При чем не у меня одного такая муть, жалуются многие на такое, даже некоторые владельцы иномарок. Что это может быть?Что это за болезнь?

    Ответ:

    1. Проверьте герметичность игольчатого клапана.

    2. Проверьте правильность регулировки х/хода (желательно с газоанализатором СО=1…1,5%). При работе на х/ходу в трубке вакуумкорректора разряжение должно отсутствовать.

    3. Проверьте пусковые зазоры воздушной и дроссельной заслонок, герметичность мембраны пускового устройства и отсутствие заедания воздушной заслонки.

  35. Вопрос:(27/11/09)
  36. Стоял временно(сейчас перебираю для дальнейшей эксплуатации) карбюратор 21083-1107010 на ВАЗ-21074 с двигателем 1,6. Проблемы такие: -на ходу,когда 2-ая заслонка ещё не открылась, двигатель начинает колбасить. Это можно и пронаблюдать, стоя на месте немного пригазовывая. Менял все мембраны, распылители дают ровные струйки на заслонки как положено, остальное по номиналу стоит. Продувал компрессором-не помогло. -плохо заводится на холодную, особенно зимой опасно. Зазор-по номиналу 2,5мм. Всё отрегулировано специалистом, которого мне советовало несколько СТО в городе, но ничего не помогло.

    Ответ:

    1. При установке карбюратора 21083 на двигатель автомобиля «классика» будет повышенный расход топлива из-за малого «21» вместо «23» диффузора 1-й камеры.

    Если на х/ходу в трубке вакуумкорректора имеется разряжение, то расход топлива будет увеличенным.

    Проверьте характеристику прерывателя-распределителя и техническое состояние двигателя.


Карбюратор «Озон» модель ДААЗ 2107 – эмульсионного типа, двухкамерный, с падающим потоком.

Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления вакуумным регулятором опережения зажигания.

Топливо поступает в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает заданный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в диффузоры карбюратора.

Система холостого хода и экономайзер принудительного холостого хода объединены в одну общую систему.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт – винт качества) подается к отверстию, перекрываемому иглой экономайзера, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Количество смеси изменяется регулировочным винтом, который действует на иглу экономайзера, а состав смеси регулируется винтом качества.

При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.

Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос снабжен шариковыми клапанами. Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается. Избыток топлива при нагнетании перетекает через дренажный канал с жиклером обратно в поплавковую камеру. Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. Регулировке в процессе эксплуатации ускорительный насос не подлежит.

Впускной | LADA Moscow

Впускная система двигателя отвечает за наполнение цилиндров топливно-воздушная смесь. Чем лучше устроена впускная система, тем больше она заполняется. можно получить. Основные компоненты этой системы: впускной ресивер (другое название — впускной коллектор ), дроссель (другие названия — дроссельная заслонка, заслонка), низкоомный (другое название — воздушный фильтр нулевого сопротивления), карбюратор (другое название — карбюратор), multi (другое название — дроссель блок , 4в1 дроссельная заслонка ).

За заправку баллонов отвечает ресивер LADA. Его форма, объем, а также пересечение впускных труб и приемник сильно влияет поведение двигателя LADA. Дроссель LADA регулирует количество воздуха, попадающего во впускной тракт. Прием коллектор на котором карбюратор LADA Установлен совершенно другой дизайн. В инжекторном двигателе LADA топливовоздушная смесь проходит по кратчайшему пути в канал к седлу клапана LADA , а в двигателе с карбюратором LADA

воздушно-топливная смесь проходит через весь коллектор. Это основная причина разницы в впускные коллекторы. Стандартный ресивер LADA разработан для максимальной производительности в

диапазоне низких и средних оборотов двигателя LADA, поэтому его использование в тюнинг

будет несколько неуместным. То же самое и с дроссельной заслонкой LADA, его пропускной способности

может быть недостаточно для двигателя большой мощности. Стандартная LADA карбюратор очень часто становится запчастью, которая не позволяет раскрыть в полной мере потенциал двигателя.Приемники LADA, которые устанавливаются для тюнинга двигателя, имеют разную конструкцию. они отличаются по длине канала, объем ствольной коробки, формы канала и расположения дроссельной заслонки.

По длине канала можно понять, какой диапазон двигателя работа, на которую настроен приемник. С длинным впускным каналом Ресивер настроен на малый и средний диапазон работы двигателя, на короткий — в более высокий диапазон скоростей. Объем ресивера не должен быть меньше объем двигателя. Расположение дроссельной заслонки и объем ресивера определяет, насколько равномерным будет распределение воздуха между цилиндрами. В в любом случае, установлен ли у вас карбюратор LADA или ресивер LADA, замена их на тюнинговые требуется только при работающем двигателе LADA. тщательно доработанный. Сегодня стало очень модно устанавливать фильтры нулевого сопротивления как на инжекторных, так и на карбюраторных двигателях. Помни это фильтры требуют частой очистки. В противном случае клапан и поршневые кольца могут пострадать от песка.

Размер вашего пилотного жиклера, объяснение пилотного винта

Каждый карбюратор, известный человеку, будет иметь способ регулировать соотношение воздух-топливо на холостом ходу. Эта регулировка приведет к уравновешиванию смеси, чтобы двигатель работал нормально.

Первый шаг — определить, есть ли у вас винт AIR для дозирования воздуха или винт FUEL для дозирования топлива. Они работают напротив друг друга, поэтому важно знать это перед выполнением этой процедуры.

У карбюратора в 99% случаев будет воздушный винт или топливный винт.Существуют модели карбюраторов, у которых есть как топливный, так и воздушный винт, однако я никогда не работал над одним из 20+ лет гаечного ключа.

The Goal

Регулируя этот винт, вы стремитесь достичь слишком высоких пиковых оборотов холостого хода и плавности хода. Этот двигатель говорит вам, что он счастлив, и он лучше всего работает на этой смеси.

Как определить, что ваш пилотный самолет слишком бедный, богатый или подходящий?

Размер пилотного жиклера правильный, если регулировка топливного винта находится в пределах 2,5–3 оборота.

Пилотный жиклер имеет правильный размер, если регулировка воздушного винта находится между 1-2 оборотами, где 1,5 является оптимальной точкой.

Как выглядит пилотный воздушный винт? Что оно делает?

Пилотный воздушный винт будет изготовлен из латуни золотого цвета и будет иметь тупой наконечник по сравнению с пилотным топливным винтом. Пилотный воздушный винт дозирует воздух, поэтому его поворот по часовой стрелке / внутрь будет обогащать топливно-воздушную смесь, а против часовой стрелки / выдвигать — обедненную топливно-воздушную смесь.

Как выглядит пилотный топливный винт? Что оно делает?

Пилотный топливный винт также будет изготовлен из латуни золотого цвета и будет иметь заостренный «кончик иглы».Вот почему всегда хочется «легонько» усадить их, кончики могут легко сломаться! Я использую отвертку наименьшего диаметра, поэтому я создаю наименьший крутящий момент. Пилотный топливный винт дозирует топливо, поэтому его поворот по часовой стрелке / внутрь будет обеднять топливно-воздушную смесь, а поворот против часовой стрелки / наружу — обогатит топливно-воздушную смесь.

Где находится винт подачи воздуха / топлива пилота?

Давайте определим дроссельную заслонку карбюратора или сдвинем разделительную линию между стороной воздушной камеры и стороной двигателя.Пилотный воздушный винт будет расположен со стороны воздушной коробки, а топливный винт — со стороны двигателя. Это верно для большинства карбюраторов. Я видел винт пилотного воздуха со стороны двигателя на большинстве карбюраторов Amal. Если сомневаетесь, удалите винт и посмотрите, какой у него наконечник, это определит, что он измеряет.

Если вы не можете найти винт, возможно, он спрятан под сварочной пробкой. В этом видео показано, как их удалить.

Каковы некоторые признаки бедной пилотной струи и / или настройки винта?

  • Если ваш воздушный винт находится больше чем на 1 оборот, вам нужен более богатый пилот.
  • Если ваш топливный винт отклонен более чем на 3 оборота, вам нужен более богатый пилот.
  • Выкл. Холостые колебания или трясина.
  • Вращение двигателя на нейтрали приведет к зависанию числа оборотов в минуту, или число оборотов в минуту будет медленно понижаться до числа оборотов холостого хода.

Какие признаки указывают на богатую настройку пилотного жиклера и / или винта?

  • Если ваш воздушный винт выходит наружу более чем на 2,5 оборота, вам понадобится более компактный пилот.
  • Если ваш топливный винт находится более чем на 2 оборота, вам нужен более компактный пилот.
  • На холостом ходу ощущение тяжелого или разбрызгивания
  • Вращение двигателя на нейтрали приведет к падению оборотов ниже холостого хода, обороты быстро упадут.
  • Полное заворачивание топливного винта не приведет к остановке двигателя.

Как правильно отрегулировать винт подачи воздуха / топлива пилота?

Правильный способ регулировки винта топлива / воздуха — это выполнить регулировку на полностью прогретом двигателе и при НИЗКИХ оборотах . Слегка закрутите винт топлива / воздуха и установите заводские настройки в качестве базовых.Когда двигатель работает на низких оборотах, поверните винт по часовой стрелке до тех пор, пока двигатель не начнет спотыкаться, затем поверните винт против часовой стрелки, пока двигатель не споткнется, отмечая, сколько оборотов произошло в обоих направлениях. Теперь отрегулируйте эти две настройки, чтобы достичь самых высоких оборотов и максимально плавной работы двигателя. Восстановите рекомендуемые настройки холостого хода и выполните тестовую поездку на мотоцикле. Если двигатель тормозит или колеблется во время разгона, обогатите винты холостого хода на 1/4 — 1/2 оборота и посмотрите, поможет ли это. Переключите двигатель на нейтраль и обратите внимание, как число оборотов возвращается на холостой ход.Если RPM зависает, обогатите смесь. Если они опускаются ниже холостого хода, обедните смесь.

Вот короткое видео, которое я собрал, чтобы помочь объяснить эту информацию вместе с процедурой регулировки винта FUEL .

Вот пример регулировки винта AIR .

Была ли эта информация полезной? Прокомментируйте, пожалуйста, ниже!

Снятие и ремонт карбюратора. Ремонт карбюратора своими руками от а до я

Карбюратор ВАЗ 2106 отвечает за формирование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания… Это довольно сложное устройство. Однако в большинстве случаев любой автовладелец может определить неисправность и отрегулировать карбюратор своими руками.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 был выпущен в 1976 году и сразу завоевал большую популярность у отечественных автолюбителей. Маленький двигатель нуждался в воздухе, топливе, мощных искрах и компрессии для плавной работы. Первые два элемента смешиваются, чтобы приготовить оптимальную топливно-воздушную смесь.На ВАЗ 2106 производитель установил карбюратор Озон производства Димитровградского автоагрегатного завода (ДААЗ).

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через форсунки, расположенные в диффузоре, увлекает топливо из поплавковой камеры … В результате образуется топливно-воздушная смесь в пропорциях, необходимых для ее воспламенения в камере сгорания.

Карбюратор состоит из трех основных частей:

  1. Верхняя часть представляет собой крышку с заслонкой для регулирования потока воздуха в камеры сгорания.Он соединен с дроссельной заслонкой и поплавковой камерой посредством системы каналов.
  2. Средняя часть состоит из диффузоров, топливных жиклеров и поплавковой камеры. Диаметры форсунок приведены в таблице.
  3. В нижней части находятся двухкамерные дроссельные заслонки.

Таблица: данные калибровки карбюратора Ozone

Любое отклонение от оптимального соотношения воздух-топливо влияет на работу двигателя. Становится затруднительным запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Техническое обслуживание карбюратора ВАЗ 2106

При работе карбюратора засоряются узкие каналы форсунок. Обычно это происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и так далее. Нарушается состав топливовоздушной смеси и затрудняется ее поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, его динамические характеристики … В таких случаях необходимо промыть загрязненные форсунки специальным чистящим средством, а затем продуть их воздухом.

Причины регулировки карбюратора ВАЗ 2106

Если смесь из карбюратора в двигатель будет слишком богатой топливом, она может залить свечи зажигания. Если смесь будет слишком бедной, мощность двигателя заметно снизится. Основные симптомы неоптимальной смеси:

  • затруднение запуска холодного двигателя;
  • нестабильная работа двигателя на холостом ходу;
  • провалы при нажатии на педаль акселератора;
  • громкие хлопки из глушителя.

В большинстве случаев проблема решается своевременной корректировкой состава смеси с помощью винтов качества и количества.Вращая эти винты, можно изменить зазор каналов эмульсии, уровень топлива в поплавковой камере, а также обеспечить дополнительную подачу топлива, которая компенсирует избыток воздуха. Эта процедура займет всего несколько минут.

Автомобиль не заводится

Трудности с запуском холодного двигателя, когда коленчатый вал вращается, но двигатель не запускается, могут быть вызваны системой зажигания и карбюратором. Если зажигание работает исправно, наиболее вероятно, что форсунки, сетчатый фильтр или другие элементы забиты, что затрудняет подачу топлива в поплавковую камеру. Вы можете решить эту проблему следующим образом.

  1. Необходимо очистить забитые воздуховоды и форсунки специальным аэрозольным средством для промывки карбюратора, а затем продуть их струей сжатого воздуха.
  2. Если в поплавковой камере нет топлива, необходимо промыть сетчатый фильтр и игольчатый клапан. Для этого нужно будет снять фильтр с карбюратора.
  3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН).При резком нажатии на рычаг акселератора должно быть видно, как топливо впрыскивается в смесительную камеру из канала сопла.

    При нажатии дроссельной заслонки рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный впрыск топлива через форсунку в диффузор

Автомобиль глохнет на холостом ходу

В режиме холостого хода закрылки закрыты. Под ними образуется разрежение, подающее топливо через отверстие под заслонкой первой камеры. Причиной ситуации, при которой двигатель запускается, но работает нестабильно, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведет к попаданию избыточного воздуха в карбюратор, истощая топливно-воздушную смесь. Также могут выйти из строя настройки винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

  1. Для исключения разгерметизации корпуса заменить уплотнительные прокладки между его отдельными частями.
  2. Затянуть все болтовые соединения.
  3. Чтобы предотвратить утечку, замените резиновое кольцо электромагнитного клапана и контрольный винт.
  4. Проверить состояние шланга вакуумного регулятора угла опережения зажигания на износ и механические повреждения.
  5. Установите оптимальный уровень бензина (в карбюраторе Ozone он находится посередине наклонной стенки поплавковой камеры), отогнув установочный язычок поплавка. Зазор поплавка (расстояние между поплавком и прокладкой, прилегающей к крышке карбюратора) должен составлять 6,5 ± 0,25 мм.
  6. Винтом качества отрегулировать свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объем подаваемой в цилиндры смеси.

Запах бензина в салоне

В любом случае запах топлива в салоне вызван его избытком в поплавковой камере или неплотным соединением элементов кузова в результате износа или механического повреждения прокладки и резиновые шланги.

Появление запаха в салоне ВАЗ 2106 — признак повышенной пожарной опасности. В этой ситуации немедленно выключите двигатель и примите все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, приведших к проникновению паров бензина в салон автомобиля.

Для устранения причин попадания паров бензина в салон необходимо:


Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее через шарнирно-сочлененный рычаг включается ускорительный насос. Если он неисправен, то нажатие на педаль приведет к перебоям и остановке двигателя. Это чаще всего наблюдается при трогании с места и быстром ускорении. При резком нажатии на рычаг акселератора должна наблюдаться мощная струя топлива из канала форсунки в камеру эмульсии. Слабая струя может быть результатом:

  • засорения каналов подачи, форсунки и нагнетательного клапана;
  • разгерметизация корпуса;
  • соскользнула трубка вакуумного опережения зажигания.

Для устранения данной неисправности необходимо:

  1. Заменить сальники карбюратора.
  2. Затянуть болтовые соединения.
  3. Заменить резиновое уплотнение электромагнитного клапана.
  4. Проверить трубку вакуумного регулятора угла опережения зажигания на износ и механические повреждения.
  5. Отремонтировать ускорительный насос (промыть каналы подачи, очистить форсунку опрыскивателя от отложений, заменить диафрагму).
Видео: ремонт и обслуживание ускорительного насоса ВАЗ 2106

Хлопки в выхлопной системе

Появление громких звуков в выхлопной системе — следствие слишком богатой топливовоздушной смеси.Такая смесь с большим содержанием жидкой фазы, не успев прогореть в рабочих цилиндрах и нагрелась до максимальных температур, завершает цикл взрывом в выхлопной системе. В результате в глушителе слышны громкие хлопки. Помимо карбюратора, создающего смесь с чрезмерно высокой концентрацией топлива, причинами такой ситуации могут быть:

  • позднее зажигание;
  • свободные выпускные клапаны;
  • Несоответствие фаз газораспределения.

Для устранения возможных причин возникновения данной неисправности необходимо:

  1. Снимите клапанную крышку, измерьте нагрев и при необходимости отрегулируйте.
  2. Регулировка подачи топлива в карбюратор, установив необходимый зазор запорного клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно быть 6,5 ± 0,25 мм.
  3. Вращая винт контроля качества и тем самым изменяя поперечное сечение топливного канала, добиться свободного движения топливной эмульсии по холостому контуру.Отрегулируйте объем смеси, подаваемой в цилиндры, с помощью винта количества.
  4. Установить угол опережения зажигания. Чтобы исключить возможность позднего зажигания, ослабьте гайку крепления октан-корректора и поверните корпус на 0,5 деления шкалы против часовой стрелки.

    На воспламенение смеси большое влияние оказывает правильно установленная установка угла опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в исправности других систем автомобиля, что может вызвать проблемы.Для устранения неисправности вам потребуются:

  • отвертка для регулировки карбюратора;
  • баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;
  • баллон сжатого воздуха для продувки каналов и форсунок;
  • ветошь чистая для внешней обработки карбюратора;
  • огнетушитель на случай ЧП.

Устранение неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопасить себя от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь некоторый опыт. Техник может быстро настроить прибор на слух, основываясь на показаниях тахометра. Убедившись, что карбюратор является источником проблемы, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и форсунки от загрязнений, препятствующих поступлению топлива в камеру эмульсии.Затем используйте очиститель карбюратора (желательно в виде аэрозоля), чтобы промыть сетчатый фильтр и игольчатый клапан. В качестве такового можно использовать как простой ацетон, так и LIQUI MOLY, FENOM, HG 3121 и т. Д. Кроме того, следует удалить грязь со штанг дроссельной заслонки и приводов воздушных клапанов, обеспечивая их свободное движение. После выполнения этих процедур карбюратор следует собрать.

Регулировка производится на прогретом до рабочей температуры (не менее 85 о С) двигателе.

Никогда не используйте проволоку или другие посторонние предметы для очистки сопел и каналов от грязи.Использование доступных инструментов приведет к нарушению геометрии каналов.

Регулировка состава смеси винтом качества

В процессе эксплуатации изнашиваются каналы подачи, стопорные устройства и регулировочные винты. Перед настройкой карбюратора рекомендуется заменить изношенные элементы на новые. Обычно это делается с помощью имеющихся в продаже ремонтных комплектов.

Винты качества и количества указаны на передней панели устройства. Вращая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Настройка холостого хода устанавливает минимальную стабильную скорость вращения коленчатого вала … Это делается следующим образом.

  1. Полностью закручиваем гайки по качеству и количеству, устанавливая их в исходное положение.
  2. Выкрутите винт качества на два оборота, а винт количества на три.
  3. Вращая винт качества против часовой стрелки, мы достигаем максимальной скорости холостого хода.
  4. Вращая регулировочный винт против часовой стрелки, мы добиваемся частоты вращения коленчатого вала 90 об / мин.
  5. Поворачивая винт контроля качества попеременно на один оборот вперед и назад, проверяем максимальную частоту вращения коленчатого вала.
  6. Качественным винтом снижаем частоту вращения коленчатого вала до 85–90 об / мин.
Видео: настройка холостого хода ВАЗ 2106
Регулировка уровня окиси углерода в выхлопе

Токсичность выхлопа определяется содержанием в нем окиси углерода (СО). Концентрация CO в выхлопных газах проверяется газоанализатором. Высокое содержание окиси углерода связано с избытком топлива или недостатком кислорода в топливно-воздушной смеси. Токсичность выхлопных газов регулируется регулировочными винтами аналогично алгоритму регулировки холостого хода.

Регулировка поплавковой камеры ВАЗ 2106

Неправильно выставленный уровень топлива в поплавковой камере может затруднить запуск двигателя и стать причиной нестабильной работы на холостом ходу. Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Регулировка осуществляется путем отгибания лепестка поплавка в следующем порядке:

  1. Установите крышку карбюратора вертикально, подающим топливопроводом вверх.
  2. В момент касания язычка кронштейна поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равно 6,5 ± 0,25 мм).
  3. Если фактическое значение этого расстояния не соответствует регулируемым значениям, согните кронштейн или шпунт крепления поплавка.

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки вызывают избыток воздушно-топливной смеси во впускном коллекторе двигателя. Неполное их открытие наоборот может привести к недостаточному количеству смеси. Такие ситуации обычно возникают из-за неправильной или неисправной настройки привода дроссельной заслонки. Зазор между заслонками и стенками смесительной камеры должен составлять 0,9 мм. Это позволит избежать заклинивания заслонки и предотвратит появление выработки на стене в месте ее контакта с заслонкой. Зазор регулируется стопорным винтом следующим образом.


Таблица: параметры работы зазоров поплавка и заслонок

Регулировка положения дроссельной заслонки второй камеры

При значительном изменении параметров атмосферного вакуума при открытой заслонке первой камеры срабатывает пневмопривод второй камеры .Его проверка проводится следующим образом:


Регулировка ускорительного насоса

Ускорительный насос подает дополнительное топливо в момент разгона, обогащая смесь. В штатном режиме не требует дополнительной настройки. Если установленный производителем винт регулировки подачи насоса был снят, после сборки карбюратора отрегулируйте подачу топлива из опрыскивателя. Это делается в следующем порядке.

  1. Для заполнения каналов ускорительного насоса топливом необходимо десять раз повернуть рычаг привода дроссельной заслонки.
  2. Поставьте емкость под насадку.
  3. С интервалом в три секунды поверните рычаг привода дроссельной заслонки до упора еще десять раз.
  4. Набираем бензин из баллона медицинским шприцем объемом 10 см 3. За десять полных ходов диафрагмы насоса набираемое количество топлива должно быть около 7 см 3.
  5. Соблюдаем форму и направление спрей из спрея. В случае неравномерной и прерывистой струи очистите опрыскиватель или замените его новым.
  6. При необходимости отрегулировать подачу топлива ускорительным насосом винтом.

Регулировка «газовой» и «всасывающей» штанг

Длина тяговых тросов «всасывания» и «дросселя» должна обеспечивать полное закрытие и открытие заслонок на всех режимах работы двигателя. Порядок проверки этих узлов следующий:

  • при утоплении ручки «всасывания» до упора воздушная заслонка должна быть полностью открыта, то есть находиться в вертикальном положении;
  • при выдвижении ручки «всасывания» до упора воздушная заслонка должна быть полностью закрыта, без зазоров, перекрывающих сечение первой камеры; №
  • для регулировки необходимо ослабить винт, фиксирующий наконечник тяги привода «всасывания»;
  • Регулировка тягового привода «дроссель» осуществляется поворотом пластикового наконечника до тех пор, пока демпфер не окажется в нужном положении.

Очистка жиклеров

Перед регулировкой карбюратора необходимо очистить каналы и жиклеры от грязи и отложений. Для этого необходимо:

  • открутить топливную и воздушную жиклеры;
  • замочите их в ацетоне или другом очистителе карбюратора на десять минут;
  • продуть форсунки сжатым воздухом;
  • установить в карбюратор очищенные и просохшие жиклеры.

Работа с карбюратором связана с повышенной пожароопасностью.Перед началом работы следует принять все меры предосторожности.

Карбюратор ВАЗ 2106 — довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее любой автовладелец сможет промыть форсунки и сетчатый фильтр, а также отрегулировать подачу топливно-воздушной смеси. Для этого нужно лишь последовательно следовать указаниям специалистов.

Машины без инжектора по-прежнему актуальны на наших дорогах. Тем более, что их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительной эксплуатации. Среди этих поломок — неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

  1. Срок службы агрегата невелик из-за сложности конструкции каналов.
  2. Регулярное употребление плохого бензина негативно сказывается на деталях, каналах, поверхностях сборочного узла.
  3. Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызывать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

  • отвертки;
  • Гаечные ключи
  • ;
  • Плоскогубцы
  • ;
  • линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

  1. В первую очередь демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
  2. Открутив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
  3. Отсоединить выпускной шланг картера.
  4. Ослабив хомут, снимите топливный шланг.
  5. Отсоедините шланг регулятора вакуума.
  6. Отсоедините пневмоклапан от экономайзера.
  7. Снимите микровыключатель с клемм.
  8. Отверткой выдавливаем наконечник из штока привода заслонки, после чего вынимаем возвратную пружину.
  9. Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, при этом заменив бракованные детали на новые (иногда они продаются как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и также может возникнуть необходимость обработать присадочную плоскость. Опишем, как все это делать.

  1. Снимите трехплечий рычаг, пружину и шток.
  2. Демонтируем крышку, а также корпус с дроссельной заслонки. При необходимости замените прокладку.
  3. Осторожно снимите поплавок, вытащив ось.
  4. Открутить игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
  5. Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
  6. Отвернув болт ускорительного насоса, демонтировать крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
  7. Вытаскиваем диффузоры, которые работали на заслонках.
  8. Откручиваем винт количества смеси.
  9. Все разобранные металлические детали промываем в ацетоне.
  10. Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела приставки ставня. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха. При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
  11. Собираем в обратной последовательности, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что снова марка устройства такая же.

Отличия для переднего привода

А теперь давайте разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.


С переднеприводной Ладой применен агрегат под названием «Солекс», несколько усовершенствованный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

  1. Снятие рычага.
  2. Крышка и корпус дроссельных заслонок снимаются так же, как в предыдущей инструкции.
  3. Поплавковая камера здесь устроена аналогично — разбираем.
  4. Выкрутить аналогичные жиклеры и игольчатый клапан.
  5. Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый — это желательно.
  6. Ускорительный насос разбирается аналогичным образом, его детали, особенно диафрагма, заменяются на новые.
  7. Снимаем диффузоры.
  8. Винт количества смеси тут другой, тоже разбираем.
  9. Неизнашиваемые детали промываем в ацетоне.
  10. При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
  11. Сборку делаем, отступая шаг за шагом, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольших размеров вкупе с жесткими требованиями к их эксплуатации срок эксплуатации этих деталей невелик.

Кроме того, важно знать, что на «девятках» действительно устанавливали карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по данной инструкции.Кроме того, модификации «восьмерка» и «девятка» имеют одинаковый агрегат, но модифицированный, с немного разными зазорами. Поэтому ремонт в 21083 производят аналогично, но при регулировке руководствуются несколько другими значениями зазора. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

Город Стоимость
Москва 2500 руб.
Санкт-Петербург 2500 руб.
Екатеринбург 1800 руб.
Самара 1700 руб.
Краснодар 1800 руб.

Данные цены указаны ориентировочно на ремонт карбюратора типа 2108.Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата. Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, описанная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. Кроме того, сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

Автомобиль перестал тянуть или не заводится? А вы думаете, что настал момент ремонтировать карбюратор ВАЗ 2107? Тогда рекомендую прочитать эту статью, здесь вы найдете полезную информацию по ремонту, снятию, установке и переборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-ведущий рычаг привода второй камеры; 2 — регулировочный винт количества смеси холостого хода: 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельной заслонкой: 14 — отметки для правильной установки биметаллической пружины пускового устройства

Относительные значения топливных жиклеров карбюраторов Solex

Коэффициент

Диаметр диффузор

23,0 24,0
Экономичный 95. 0 102,0 107,0
Экономическая мощность 98 5 105,8 111,0
Мощный умеренный 102,3 109,8 115,2
Питание нормальное 106,4 114,2 119,8
Мощная динамика 110,8 119,0 124,8
Спорт 115,7 124,2 130,3
Заводские значения 95,0 102,0 107,0
Объем воздуха в диффузоре 1428,0 1498,0

Шаг 1.Снятие карбюратора с автомобиля ВАЗ 2107

Если вам нужно заменить карбюратор на ВАЗ 2107 или отремонтировать карбюратор своими руками, сначала нужно снять карбюратор с автомобиля ВАЗ 2107, потому что это будет намного удобнее отремонтировать карбюратор.

Поэтому перейдем к снятию карбюратора:

1.1. Снимите корпус воздушного фильтра, отсоедините трубки системы рециркуляции картерных газов, открутите привод пускового устройства и топливопровод, отсоедините газовый привод, возвратную пружину и вакуумную трубку опережения зажигания.Отключите питание электромагнитного клапана и разъемов системы ЭПХХ (если она установлена ​​на карбюратор ВАЗ 2107).










1.2. Отсоедините телескопическую тягу пусковой системы, открутите верхнюю часть корпуса карбюратора и снимите ее с автомобиля.





1.3. Откручиваем 4 гайки крепления карбюратора и снимаем с машины нижнюю и среднюю части.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор прокладкой из картона (или другого материала), тем самым защищая впускной коллектор от попадания посторонних предметов!

Установка нового карбюратора производится в порядке, обратном снятию.

Важно: Не затягивайте болты слишком сильно, приблизительное усилие составляет (6,6-15,4 Нм). Также по возможности замените все прокладки на карбюраторе на новые, так как от воздействия бензина и других негативных факторов они быстро портятся, а о качестве российских запчастей вы сами знаете не понаслышке.Хотя если прокладка для карбюратора 2107 еще в порядке, можно оставить, но на карбюраторе 2107 конечно лучше поменять все прокладки.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму, ее тягу и корпус, снимаем поплавок и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней частей карбюратора можно начать, сняв вакуумный привод второй камеры, затем снимая жиклеры основной и вспомогательной систем и эмульсионные трубки, снимая диафрагму ускорительного насоса (осторожно, чтобы теряют пружины) снимаем форсунку ускорительного насоса и мелкие диффузоры.

Важно: Если у вас небольшой опыт ремонта карбюраторов на ВАЗ 2107, то рекомендую записать цифровые обозначения жиклеров и место их установки.

2.3. Отсоединяя дроссельные заслонки и среднюю часть, будьте осторожны, чтобы не потерять пусковую тягу и пружину при разборке этого блока!

2.4. Снимаем блок холостого хода («пулю») и откручиваем качественный винт. На этом разбор завершен, также при разборке снимаются прокладки карбюратора ВАЗ 2107 и резиновые уплотнители винтов и соединений.

Вот отличное видео от Наиля Порошина о полном обслуживании, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3. Очистка карбюратора ВАЗ 2107

3.1. Мелкие детали и форсунки, эмульсионные трубки, сопло, качественные винты положить в банку с ацетоном на 15-20 минут, затем вынуть их пинцетом и очистить зубочистками (удалить нагар с воздушных форсунок основной системы), продуть их сжатым воздухом.

Вымытые детали выкладываем на чистую поверхность, желательно на легкую хлопчатобумажную ткань.

3.2. Детали корпуса карбюратора, крышки диафрагмы и распылители помещают в емкость с растворителем или бензином на 15-20 минут, затем промывают щеткой и продувают сжатым воздухом, затем также помещают в чистую емкость.

3.3. Закладываем крепеж и метизы в специально подготовленную емкость и также промываем, сливаем растворитель, а затем оставляем в емкости до сборки.

3.4. Проверяем механизм привода вакуума 2-й камеры на герметичность и не разбираем; чтобы его помыть, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Пробивка» карбюратора

Данная операция предназначена для проверки на предмет засорения каналов основной и вспомогательной систем карбюратора. Прокол делают шприцем объемом 10-20 см3, наполненным бензином. В канал, например, на холостом ходу бензин подается под давлением из шприца, и после того, как бензин вытечет из выходного отверстия канала, можно судить о его пропускной способности и чистоте. Для того, чтобы понять, как происходит «прокол» карбюратора ВАЗ 2107, следует подробно ознакомиться с устройством этого карбюратора в специализированной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Я рекомендую начинать сборку карбюратора с середины с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунок и небольших диффузоров. Вы можете без проблем подключить все элементы карбюратора, посмотрев видео, которое вы найдете чуть ниже.

5.2. К частично собранной средней секции прикреплен нижний корпус дроссельной заслонки. Не забудьте установить пусковую тягу и пружину, между нижней и средней частью, тяга устанавливается непосредственно перед соединением этих деталей.

5.3. После соединения нижней и верхней частей устанавливаем ускорительную диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Сборку верхней части начинаем с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, надеваем фильтр, закручиваем, заглушаем фильтр.

5.5. Собираем сборку пусковой диафрагмы и устанавливаем, не забывая поставить между корпусом и деталью пусковой стержень и резиновую прокладку, подвешиваем телескопический стержень.

5.6. Все разделительные диафрагмы и прокладки заменяются новыми, кроме вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка системы запуска карбюратора

6.1. Проверка системы запуска производится на снятом собранном карбюраторе (винты верхней крышки можно оставить незатянутыми, удерживая рукой).Отводим спусковой крючок вручную и проверяем ширину прорези, на которую открывается заслонка первой камеры, расстояние должно быть 0,8 мм, этот зазор регулируется пусковой штангой, загибая или расправляя ее, можно добиться изменения в этом зазор. Далее моделируем работу пусковой диафрагмы и вручную переводим ее в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора) должна открывать зазор около 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем на автомобиль собранную среднюю и нижнюю части карбюратора (не натягивая), ставим верхнюю часть (не натягивая), подключаем топливопровод и качаем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то доводим до нормы. Приводим в движение дроссельную заслонку и проверяем работу форсунки ускорителя и герметичность топливного насоса, при необходимости устраняем утечки.

Шаг 7. Установка карбюратора на ВАЗ 2107

7.1. Монтаж карбюратора на ВАЗ 2107 также начинаем с установки средней и нижней частей на новую прокладку коллектора, затем подтягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и вакуумный привод опережения зажигания (система EPHX), привод дроссельной заслонки и возвратная пружина.

7.2. Устанавливаем верхнюю часть карбюратора, подключаем телескопическую штангу, топливопровод и пусковое устройство.

Шаг 8. Пуск и регулировка карбюратора

8. 1. Перед запуском и регулировкой необходимо быть на 100% уверенным, что система зажигания работает исправно и угол опережения зажигания отрегулирован правильно!

8.2. Включаем пусковой механизм карбюратора (винт количества смеси находится в среднем положении, винт качества откручивается на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства до максимального значения.Прогретый двигатель должен стабильно работать при 850-900 об / мин.

8.4. Регулируем карбюратор ВАЗ 2107 винтом холостого хода, если обороты не ровные, то добавляем винт качества до тех пор, пока холостые обороты не выровняются, если обороты изначально ровные, то стараемся снизить качество смеси, добиваясь небольшой неравномерности работы, затем выровняйте скорость. Карбюратор должен быть регулируемым, если этого не происходит, высверлите пробку в средней части и произведите дополнительную регулировку винтом второго качества.

8.5. Для тонкой настройки используем газоанализатор СО, для исправного карбюратора значение СО на холостом ходу от 1% до 2,5%.

Фото-инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

На данном фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ему, чтобы легко проверить клапан для работоспособности.












Как разобрать и проверить детали крышки карбюратора на предмет неисправности

Если вам нужно проверить детали крышки карбюратора, эта фотоинструкция для вас!





Как отремонтировать пневматическую дроссельную заслонку на карбюраторе ВАЗ 2107

У вас сломан привод дроссельной заслонки на карбюраторе? Тогда это руководство для вас!







Ремонт корпуса и процесс разборки карбюратора на ваз

Не пора ли ремонтировать корпус? Тогда рекомендую следовать приведенным ниже инструкциям и у вас не возникнет проблем с разборкой и ремонтом корпуса карбюратора.
























Для полноценной работы с AutoDots ваш браузер должен поддерживать JavaScript. Включите в настройках.

  1. 5
    Москва, 2 проезд Перовских полей, 9
  2. 5
    г. Москва, Каширское шоссе, 67с5
  3. 5
    д. Дыдылдино, д. Дыдылдино, 54
  4. 5
    г. Видное, ул. Школьная, 51
  5. 5
    Мытищи, Ярославское шоссе, 115
  6. 5
    г. Москва, Сосновая аллея, 4с3
  7. 5
    г. Зеленоград, ул. Панфилова, 28Б
  8. 5
    г. Москва, Варшавское шоссе, 45
  9. 5
    г. Люберцы, ул. Южная, 25Ас2
  10. 5
    Мытищи, 1-й Рупасовский переулок, 6к6
  11. 5
    г. Москва, ул. Авиаторов, 13с6
  12. 5
    Москва, Врачебный проезд, 3
  13. 5
    Москва, Староватутинский проезд, 10с2
  14. 5
    г. Москва, ул. Нижние Поля, 29с16
  15. 5
    г. Москва, Мичуринский проспект, 31к7
  16. 5
    Мытищи, Новомытищинский проспект, вл5
  17. 5
    Балашиха, мкр.Г. Железнодорожный, ул. Пригородная, 131
  18. 5
    Балашиха, улица Пригородная, 131 к Авто
  19. 5
    Москва, Причальный проезд, 8с17
  20. 5
    Балашиха, ул. Советская, 50
  21. 5
    г. Москва, Варшавское шоссе, 170Г, а / я 30
  22. 5
    г. Москва, ул. Ферганская, 13с1
  23. 5
    г. Королев, ул. Пионерская, 1к1
  24. 5
    г. Щербинка, Симферопольское шоссе, 16
  25. 5
    г. Москва, Варшавское шоссе, 56
  26. 5
    г. Щербинка, ул. Люблинская, 7А
  27. 5
    Москва, Шоссейный проезд, 10к1
  28. 5
    Балашиха, улица Пригородная, 131
  29. 5
    г. Москва, ул. Дубнинская, д. 83
  30. 5
    Балашиха, ул. Автозаводская, 50А
  31. 5
    Балашиха, улица Рябиновая, 3с3
  32. 5
    Московская область, п.Барвиха, Подушкинское шоссе, 41
  33. 5
    село Мильково
  34. 5
    г. Москва, ул. Горбунова, 12к2с2
  35. 5
    г. Москва, ул. Садовники, 11Ак1
  36. 5
    Мытищи, ул. Стрелковая, а / я 88
  37. 5
    г. Москва, Остаповский проезд, 6с1
  38. 5
    Балашиха, Носовихинское шоссе, 26
  39. 5
    Балашиха, ул. Керамическая, 2А
  40. 5
    г. Москва, ул. Фестивальная, 50с1
  41. 5
    г. Москва, ул. Полярная, д. 39
  42. 5
    г. Москва, ул. Ташкентская, 30с2
  43. 5
    Одинцовский район, г. Одинцово, ул. Молодежная, 14к1
  44. 5
    г. Москва, ул. Профсоюзная, 145
  45. 5
    Балашиха, проспект Ленина, 73
  46. 5
    г. Москва, Варшавское шоссе, 265/90
  47. 5
    Котельники, Промзона ул. Силикат, 9/1
  48. 5
    г. Москва, ул. Новоостаповская, 6Ас12
  49. 5
    г. Москва, ул. Коштоянца, 22
  50. 5
    г. Москва, ул. Озерная, 46к2

ВАЗ ремонт карбюратора в Москве — цены

    ВАЗ 2108 1996 г., ремонт карбюратора

    Саша: Зажигаю свечи — машина не заводится

    • Подойдет разберемся
    • Ремонт от 1000 рублей
    • Добрый день.
      Скорее всего коммутатор.
      Надо смотреть.
      Принесите на Вешние Воды, 4, стр. 48.
      Давай сделаем это.
    • Добрый день, уважаемый Клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время.Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Также мы всегда рады вашему звонку. Надеемся на сотрудничество, команда профессионалов FIT Service
    • Нет воспламенения смеси, нужна диагностика двигателя, пришел
  • ВАЗ 2107 2006, ремонт карбюратора

    Алексей: Мне нужно чистить карбюратор

    • Доброго времени суток!
      Мы не занимаемся карбюраторными автомобилями.С уважением, группа компаний АвтоГЕРМЕС!
  • ВАЗ 2104 1998, ремонт карбюратора

    Денис: бензин течет в коллектор и переливается

    • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики по договоренности.
    • Здравствуйте, Денис, подъезжайте к нам, поможем решить вашу проблему.
    • Денис: Напишите, пожалуйста, адрес
    • Улица Панфилова 28Б, за центурионом, или за иридиевым
    • Доброго времени суток! Пойдем, разберемся…
    • Доброго времени суток!
  • ВАЗ 2109 1996 г., ремонт карбюратора

    Никита: Карбюратор нужно хорошо отрегулировать, чтобы он работал быстро и не расходовал слишком много топлива

    • Доброго времени суток. Предлагаем начать с диагностики вашего автомобиля. Стоимость диагностики 650 руб.
    • Добрый день. Может. Вызов.
    • Вы устанавливаете взаимоисключающие условия lva.
      Карбюраторный двигатель внутреннего сгорания. Быстрая езда = большой расход… Если хочется спортивного результата от «девятки», то это дорогое и не очень необходимое удовольствие.
      А если двигатель просто не хочет нормально работать из-за карбюратора, то причин достаточно. Приходите, мы вылечим.
  • ВАЗ 2115 1999, ремонт карбюратора

    Юсиф: полхо работает мелким курсом часто киоски

    • Добрый день, уважаемый Клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги.Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время. Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%.Также мы всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.
    • Машине 20 лет …. чего ты хочешь?
      Причин может быть много.
  • Андрей: регулировка топливной смеси карбюратора, подготовка к техосмотру.

    • Карбюратор не ремонтируем и не настраиваем, советую обращаться к Михаилу, он работает возле магазина запчастей на улице Хабаровской, на стоянке есть Газель (на дублере напротив поста ГИБДД), он будет Вам обязательно помогут и сделают все качественно.
    • Андрей: Спасибо.
    • Здравствуйте, уважаемый Андрей!
      Благодарим вас за интерес к AutoGERMES!

      Въездная стоимость диагностики для вашего автомобиля ВАЗ 2106 1995 года составит 2500 рублей, в зависимости от сложности работ стоимость может увеличиваться.
      Стоимость работ по получению диагностической карты составит 720 руб.
      При себе необходимо иметь документы: гражданский паспорт собственника, свидетельство о регистрации.
      Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, осветительные приборы все должны гореть.

      Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
      Приглашаем Вас посетить наш дилерский центр «LADA AutoGERMES», расположенный по адресу: г. Москва, шоссе Энтузиастов 59.
      Для гарантированного посещения нашего автосалона в удобные день и время предлагаем воспользоваться услугой предварительной регистрации. для обслуживания по общему телефону компании «АвтоГЕРМЕС».

    • Существуют ли они
  • ВАЗ 2104 2001 г., ремонт карбюратора

    Салават: Сколько стоит ремонт карбюратора

    • Извините, мы не поможем
    • Извините, мы не поможем
    • Доброго времени суток!
      Наша Компания данные работы не выполняет.С уважением, группа компаний АвтоГЕРМЕС!
  • ВАЗ Ока 2003 г., ремонт карбюратора

    Андрей: Ремонт карбюратора, регулировка зажигания

    • Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время.Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Также мы всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.
  • ВАЗ 2106 1995, ремонт карбюратора

    Кирилл: регулировка карбюратора

    • Мы не занимаемся карбюраторами.
    • Добрый день, Кирилл, к сожалению, мы такие работы не выполняем, оборудования нет.
    • Кирилл, привет!

      От 500 до 1500 рублей
      Звоните, подскажите, что у вас, назову более точную цену

      Меня зовут Максим
      Автосервис по ул. Вавилова, 21

    • Доброго времени суток! Для уточнения возможности и стоимости выполнения работ — звоните мастеру-приемнику
      Обратите внимание, что цены могут отличаться от указанных на сайте.Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
      А также посетите наш сайт и группу ВК за дополнительной информацией
      https: //xn—-7sbbi1a3brl.xn--p1ai/
  • ВАЗ 2108 1997 г., ремонт карбюратора

    Андрей: Регулировка карбюратора

Для разборки карбюратора авто ваз 2106 своими руками нам понадобятся: шлицевые, крестовые отвертки, молоток, набор ключей 10-19, плоскогубцы, тонкая сердцевина или оправка длиной около 40 миллиметров, диаметром 2-2.На 3 миллиметра вывести оси поплавка из крышки карбюратора.

Разбираем карбюратор

Сдвигаем нижнее звено скользящей тяги вверх, преодолевая натяжение пружины, отключаем тягу от рычага.

  • Откручиваем крепеж крышки, снимаем аккуратно, чтобы не помять поплавок и прокладку. Если вдруг прокладка плотно прилипла к корпусу, отделяем ее лезвием ножа, слегка приподняв крышку.
    Затем переворачиваем крышку, выливаем крепеж из каналов в руку.
  • Немедленно переверните крышку поплавком вверх, положите на стол в этом положении, чтобы не помять поплавок и случайно не погнуть его регулировочный язычок.
  • Отсоединяем выдвижную (телескопическую) штангу, для этого поворачиваем так, чтобы выступ на штоке совпал с пазом отверстия рычага.
  • Откручиваем пробку топливного фильтра.

  • Вытаскиваем топливный фильтр из полости.
  • Снимаем пусковое устройство, открутив крепеж корпуса.

  • Отсоединяем прибор, поворачиваем на 90 °, чтобы отсоединить от стержня, вынимаем конец стержня из паза в стержне диафрагмы.
  • Осторожно подденьте уплотнительное кольцо отверткой и выньте его из паза крышки.
  • При необходимости разбираем пусковое устройство, открутив крепеж его крышки.
  • Отсоедините корпус от крышки устройства.
  • Вытаскиваем сразу диафрагму с картонной прокладкой.Если вдруг диафрагма прилипла к корпусу, осторожно отделите ее ножом.
  • Вытаскиваем пружину из крышки спускового крючка.

  • Откручиваем заглушку отверстия, в котором находится регулировочный винт.

  • Выкрутите регулировочный винт крышки.

Внимание: Во избежание саморазвязки из-за вибрации регулировочный винт достаточно сильно поворачивается в отверстии. Поэтому откручиваем его отверткой, плоскость (прорезь) которой совпадает с прорезью винта.
Иначе можно повредить паз для винта и его будет очень сложно открутить. Если его невозможно открутить отверткой, сдвиньте его с помощью тонкогубцев (плоскогубцы с узкими губками).
Поворот за хвостовик, расположенный с внутренней стороны крышки (на фото это обозначено красной стрелкой — см. Пункт 13).

  • При помощи бороды выбиваем ось поплавка.

Внимание: Карбюраторы более ранней модели выпуска, устанавливаемые на ВАЗ 2106, имеют сквозную проточку в одной из стоек на конце.Переместите ось поплавка в направлении стойки с прорезью, если таковая имеется.

  • Вытаскиваем плоскогубцами ось, придерживая поплавок пальцами.
  • Осторожно снимите поплавок с иглой, блокирующей топливный клапан.

  • Отсоедините поплавок и стопорную иглу, отцепив игольчатый трос от кронштейна поплавка.

Внимание: Обратите внимание на то, как расположен загнутый конец серьги относительно самого поплавка, чтобы при сборке можно было установить иглу в такое же положение, иначе возникнут нарушения в работе поплавкового механизма.

  • Снимите прокладку карбюратора.
  • Откручиваем топливный клапан, вытаскиваем из крышки шайбу седла, она алюминиевая.
  • Чтобы снять ось воздушной заслонки, отверните крепеж заслонки. Предварительно подпилив заклепанные концы напильником.
    Вытаскиваем заслонку, размечаем ее положение для установки на место. После этого вынимаем ось заслонки из крышки карбюратора.

Предупреждение: Никогда не выкручивайте воздушную заслонку без надобности, вы можете легко повредить резьбу осевых отверстий.Кроме того, при сборке можно сместить воздушную заслонку относительно исходного положения, она заклинит канал или, наоборот, между его краями и стенками канала появятся зазоры.
В обоих случаях триггер не сработает. Необязательно снимать патрубки эконостата без надобности, чтобы не повредить их и тем самым избежать ослабления их крепления в гнездах.

Примечание: Пневматический привод дроссельной заслонки можно снять из второй камеры, не разбирая карбюратор.Возможно, потребуется снять его для ремонта, например, для замены диафрагмы.
Таким образом, в нашем руководстве описан общий случай для разобранного карбюратора.

  • Отсоедините шток пневматического привода от рычага воздушной заслонки, сняв стопорную шайбу.

  • И снимите шток пневмопривода со штифта.
  • Откручиваем крепления пневмопривода к корпусу, снимаем привод вместе с прокладкой.

Примечание: Пневматическая приводная камера должна быть разобрана, если при отрегулированном карбюраторе и хорошем состоянии рычагов заслонка вторичной камеры не работает, когда двигатель работает с полностью нажатой педалью газа.

  • Отвинтите крепления крышки пневмопривода к корпусу.
  • Отсоедините корпус от крышки пневмопривода и снимите диафрагменную пружину, диафрагму и шток.

  • Отверткой вытаскиваем уплотнительное кольцо из канала.
  • Выкрутите электромагнитный клапан из корпуса вместе с топливным жиклером.
  • Вытаскиваем жиклер, обозначенный на рисунке цифрой 1, из гидроблока. Делаем это плоскогубцами, для сохранности обматывая жиклер полоской бумаги.
    Затем снимите уплотнительное кольцо с номером 2.

  • Снимите винт клапана подачи топлива, которым крепится распылитель ускорительного насоса.

  • Затем снимаем распылитель ускорительного насоса, резьбовую арматуру и уплотнительную шайбу.

  • Вытаскиваем вторую уплотнительную шайбу отверткой из паза корпуса (она находится под распылителем).
  • Выворачиваем главный жиклер.

Внимание: лезвие (прорезь) отвертки точно входит в прорезь жиклера, повреждение прорези может нарушить калибровку жиклера. Перед тем, как откручивать жиклеры, внимательно изучите их маркировку.
Эти форсунки в одной и другой камерах имеют разную скорость потока.Чтобы не перепутать их при установке, рекомендуем по очереди откручивать сначала первую, а потом и вторую камеры, складывая по отдельности и подписывая емкость.

  • Вытаскиваем эмульсионную трубку камеры №1, аккуратно поддев ее крючком. Если трубку нельзя снять крючком из-за скопившейся грязи, вкрутите саморез в его канал и вытащите трубку, взявшись за головку винта плоскогубцами.

Примечание: сделайте крючок самостоятельно из проволоки или скрепки.

  • Вытаскиваем основной топливный жиклер из поплавковой камеры.

  • Снимаем главную воздушную струю второй камеры.

  • Вытаскиваем вторую эмульсионную трубку. Обычно она легко снимается, поэтому вторая камера работает меньше времени и, соответственно, в колодце этой камеры накапливается гораздо меньше осадка.

  • Выворачиваем главный топливный жиклер второй камеры, он находится рядом с первой.
  • Осторожно подденьте его отверткой (можно вытащить плоскогубцами) и переместите диффузор в первой камере и, преодолев усилие защелок, выньте его из корпуса.

  • Снимите второй диффузор таким же образом.

Предупреждение: Снимайте диффузоры только в том случае, если в их каналах скопились отложения, которые остались после промывки диффузоров без разборки карбюратора. Частое снятие и установка излишне ослабляют их плотную посадку в гнезде корпуса, что приводит к потере герметичности между корпусом и каналами диффузора.

  • Снимаем топливный жиклер, работающий в переходной системе, работающий во вторичной камере, и снимаем его вместе со жиклером. При необходимости снимите жиклер с кузова так же, как жиклер с холостого хода.

  • Откручиваем винт регулирующий подачу ускорительного насоса

  • Откручиваем крепления крышки самого ускорительного насоса
  • Снимаем вместе с рычагом привода помпы и диафрагмой.

Примечание: Не выдавливайте вал рычага из крышки привода без крайней необходимости, не вытягивайте рычаг.

  • Снимите пружину ускорительного насоса.
  • Откручиваем крепеж винтовой втулки, регулирующей количество смеси в системе холостого хода, затем снимаем втулку с винтом и прокладкой.

  • Снимаем прокладку с втулки.
  • Вытаскиваем винт, регулирующий количество горючей смеси с уплотнительным кольцом.
  • Откручиваем винт, регулирующий качество горючей смеси, снимаем вместе с уплотнительным кольцом.

Примечание. Уплотнительное кольцо может застрять в гнезде корпуса. В такой ситуации аккуратно удаляем его, поддев шилом или другим тонким острым инструментом.

Никакой дополнительной разборки не требуется, так как после сборки его легко тщательно промыть. Необходимость отсоединения корпуса клапана возникает при замене поврежденной прокладки или при повреждении самого корпуса.

Снятие дроссельных заслонок

Для снятия дроссельных заслонок необходимо:

  • Отсоединить пружину 1 от рычага заслонки камеры.

  • Откручиваем крепления корпуса клапана к карбюратору. Отсоедините кожухи, затем отсоедините промежуточное звено 2 от рычага (рисунок в точке 1). Для этого поворачиваем корпуса относительно друг друга так, чтобы выступ на конце стержня попал в паз отверстия рычага.

Примечание: Если у вас нижний конец тяги прикреплен к рычагу с помощью шплинта, то достаточно удалить шплинт и расположенную под ним шайбу, чтобы разъединить тягу.

При необходимости осторожно снять теплоизоляционную прокладку с втулок топливовоздушных каналов в корпусе карбюратора.
Все части дроссельных заслонок (и сами клапаны с осями) устанавливаются индивидуально и не подлежат замене.В случае их повреждения они меняются вместе с корпусом в сборе.

Внимание: Винты регулировки положения дроссельных заслонок заклеены (красной краской), во время работы никогда не повреждаются (исключение — неквалифицированное вмешательство). Во избежание нарушения точной регулировки не рекомендуется откручивать их от корпуса.

  • Для демонтажа дросселя оси клапана, согните усики на пружинной шайбой 2, открутить гайки 1 и 3, крепящие рычаги на осях.Поочередно снимаем с осей пружины и рычаги.

  • Затем снимаем крепеж дроссельной заслонки (на рисунке крепеж дроссельной заслонки — они одинаковые в обеих камерах), подпиливаем концы раструба напильником, вынимаем заслонки из пазов на осях, отмечая их исходное положение. Теперь оси можно вынуть из корпуса.

Предупреждение: Никогда не снимайте ставни без необходимости; при ослаблении винтов повредить резьбу отверстий на оси.Также не исключено смещение заслонок при их установке относительно заводского положения, что приводит к их заклиниванию в каналах корпуса, что вызывает нестабильность вращения вала на ХХ (холостой ход) и сбои в работе (пневматический) привод дроссельной заслонки. Не снимайте смесительную гильзу (она тонкостенная, хрупкая) из системы ХХ (холостой ход).
Не прикасайтесь к трубке подачи вакуума на вакуум-корректоре распределителя зажигания.

  • После детальной разборки по инструкции карбюратора ВАЗ 2106, ремонт этого типа карбюратора своими руками не составит для вас труда.Осталось узнать, как это регулировать.

Регулировка карбюратора:

Многие инструкции описывают процесс регулировки карбюратора с помощью газоанализатора.
Да, этот метод дает наиболее эффективный результат. Если добавить чек устройства на заводском стенде, результат удовлетворит любого, даже самого требовательного автомобилиста.
Мастерскую с такой подставкой найти непросто. Большинство «специалистов» — имея газоанализатор, могут настроить карбюратор просто под состав смеси на холостом ходу.
И за такую ​​«работу» берут хорошую цену. У большинства автомобилистов газоанализатора в поле зрения нет, а тем более стойки.
Однако вполне приличных результатов можно добиться и самостоятельно, используя знание принципов работы своего карбюратора, терпение, внимание и тахометр.
Дальнейшие инструкции относятся к карбюраторам ВАЗ, однако основные принципы подходят для всех типов и типов отечественных карбюраторов, важно только знать, как скорректировать технические данные для каждого конкретного типа.

Регулировка зазоров клапанов

При необходимости отрегулируйте зазоры в клапанном механизме. Вносим корректировки на остывший двигатель.
Зазоры можно отрегулировать с помощью широкого калибра толщиной 0,15 мм, но больше подходит регулировочное устройство с микрометрической головкой.

Устанавливаем угол опережения зажигания

Рис. 1. Показывает расположение меток, необходимых для установки правильного угла опережения зажигания.
Двигатель, вид спереди (на фото)

Выставляем зажигание по инструкции.Для ВАЗ-2106 момент размыкания контактов в распределителе-прерывателе, соответствующий появлению искры в первом цилиндре, должен опережать ВМТ хода поршня первого цилиндра примерно на 0 ± 1 °. .

Установка уровня топлива

Итак:

  • Уровень топлива поплавковой камеры влияет на состав карбюраторной смеси при любых условиях эксплуатации, расход топлива, динамику работы и токсичность выхлопных газов.
  • При необходимости снять, разобрать (см. Выше), очистить карбюратор.Откручивая винты, отвечающие за качество смеси и количество смеси, мы запоминаем количество оборотов, на котором они были изначально из состояния полного закрытия.
  • Промываем форсунки растворителем, например ацетоном. Для чистки отверстий насадок разрешается использовать жесткую щетку или древесную стружку; запрещается использовать металлическую проволоку.
  • После промывки форсунок, каналов их продувают сжатым воздухом с помощью шинного насоса или компрессора.
  • Перед началом сборки обязательно следите за уровнем топлива в поплавковой камере. Установить крышку карбюратора вертикально так, чтобы язычок поплавка слегка касался шарика иглы, измерителем проверьте зазор между низом поплавка и плоскостью крышки (с учетом картонной прокладки), он должен составлять 6,5 ± 0,25 мм. .
  • При необходимости зазор регулируется загибанием язычка на поплавке. Если у вас нет нужного калибра, используйте сверло правильного диаметра.
  • Контролируем ход поплавка, в идеале он должен быть 8 ± 0,25мм. Ход поплавка

Подготовка к регулированию холостого хода

Для этого

  • Прикручиваем карбюратор к двигателю.
  • Закачиваем топливо в карбюратор.
  • Откручиваем саморезы количества и качества на исходное количество оборотов, которое мы отметили перед разборкой.
  • Если вы вдруг перед разборкой забыли отметить положение этих винтов, то открутите качественный винт на 2, а номерной винт примерно на 3 оборота.
  • Прикручиваем воздушный фильтр.
  • Прогреваем двигатель до 90 °.
  • Если вдруг двигатель не заводится, то ищем такое расположение винтов по количеству и качеству, при котором он заводился и работал стабильно.

Регулировка холостого хода

Приступим:

  • Оптимальные обороты двигателя выставляем с помощью винта количества (для «классики» это 820-900 об / мин).
  • Затягивая качественный винт, добиваемся максимальных оборотов двигателя будут наивысшими.
  • С помощью числового винта выставляем обороты на 15% выше оптимальных (для «классики» около 950-1035 оборотов в минуту).
  • Проверяем расположение качественного шнека, чтобы он обеспечивал максимальную скорость в данном положении шнека, отвечающего за количество смеси. Если это не так, с помощью качественного винта мы снова достигаем самых высоких оборотов, а затем с помощью количественного винта мы увеличиваем количество оборотов до 15% выше номинального.
  • Мы еще раз проверяем, чтобы положение регуляторов качества и количества создавало условия, указанные в пункте 4. До тех пор, пока при достигнутой скорости вращения на 15% выше номинальной, любое закручивание винта контроля качества приведет только к падению числа оборотов. .
  • Качаем винт качества, снижая скорость до оптимальной.

Проверка регулировок

Итак:

  • Проверяем работу двигателя, чтобы не было слышно «тройку» при работе на ХХ.Разгоняем двигатель, смотрим, чтобы он работал без сбоев при резком открытии дроссельной заслонки, чтобы не заглохнуть при резком закрытии.
    Если есть зазоры, немного ослабьте качественный винт.
  • Следим, чтобы двигатель не глохнул при торможении. Если глохнет, то немного откручиваем качественный винт.
  • Ремонт и регулировка карбюратора ВАЗ 2106
  • успешно завершены! Сделав ремонт и наладку самостоятельно, вы сэкономите свои деньги, а цена ремонта на СТО не всегда означает качество!
  • Если вам что-то непонятно в этом процессе, то поможет:
  • Видео ремонта карбюратора Ваз 2106.

Как отрегулировать карбюратор всех моделей ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в сети Интернет, но и в повседневной жизни.

Автомобилей этой марки в свое время производилось очень много, и недаром в народе за надежность и дизайн прозвали «советским мерседесом».Из-за столь внушительного количества автомобилей с инжекторной системой впрыска топлива они пока не могут выгнать их с наших дорог. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций на долгое время будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон. Это напрямую влияет на преждевременный износ определенных деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов.Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 проводить не реже одного раза в год. Желательно, чтобы эту работу производил специалист в мастерской. Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля неисправен, это приведет к большому расходу топлива, а значит, к лишним расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь из-за смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов. Вот почему вам необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате в определенных пропорциях образуется топливно-воздушная смесь. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д. Проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране самыми популярными карбюраторами являются серии «Озон», «Солекс» или «ДААЗ».Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Предполагает точный дозирование топлива и воздуха.А это значит, что вам нужна регулировка карбюратора. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра в отверстии, а также разницей во входном и выходном давлениях. Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов.Зная эту маленькую хитрость, многие автомобилисты стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и последующих марок начинается с процедур, включенных в перечень его обслуживания. Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно влияет на его производительность.При этом фильтр с поплавковой камерой и жиклерами омывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере. Для этого готовится особая выкройка из картона, размером шесть с половиной на четырнадцать миллиметров.

Затем, откручивая крышку карбюратора, медленно закрывая впуск топлива игольчатым клапаном, определяет наивысший уровень.Затем снятый колпачок ставится вертикально, чтобы держатель поплавка имел возможность касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не нажимался. Затем он отводится в обратном направлении и вставляется шаблон. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцать миллиметров с очень небольшой погрешностью. В противном случае путем изгиба специального упора, расположенного на кронштейне поплавка, устанавливается необходимое расстояние.

Проверить работу пускового устройства

Регулировка карбюратора ВАЗ 21099 на этом этапе заключается в быстрой и точной регулировке работы механизма пускового устройства.Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также выкройку из достаточно плотного материала, шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью перекрывается его демпфер. При этом хвостовик тяги, соединяющей шток на пусковом устройстве с рычагом на воздушной заслонке, обязательно должен иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце паза.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытости дроссельной заслонки. Для этого прибор снимается с машины. Затем на карбюраторе, уже находящемся вне автомобиля, против часовой стрелки поворачивают до упора трехплечий рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть тягу или переместить наконечник в другое отверстие.

Регулировка холостого хода

Эту процедуру правильнее доверить специалисту.Но если автовладелец уверен в своих возможностях и хочет сделать это сам, то газоанализатор с мультиметром ему точно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. В этом случае в обязательном порядке необходимо предварительно отрегулировать угол опережения зажигания. Сначала подключите устройства. В этом случае мультиметр подключается к режиму демонстрации частоты при работающем двигателе.Один щуп подключается к массе, а другой — к первичной обмотке катушки зажигания. Затем включают газоанализатор, его датчик предварительно вставляют в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения винта количество смеси достигает желаемой частоты вращения: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А при вращении винта качество перемешивания регулируется карбюратор ВАЗ 2106, точнее регулировка количества СО в выхлопных газах, во время которой обороты двигателя тоже будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон» на ВАЗ 2107, например, создается ситуация, когда даже после нескольких посещений результат все равно не соответствует желаемому. В этом случае нужно обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества для топливной смеси ограничен максимальным углом поворота до пятидесяти градусов, а количество — до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока случайно не сбились заводские настройки автомобиля. Вам нужно снять эти две втулки и снова начать регулировку. И если все сделать правильно, то после резкого нажатия на педаль газа, а затем ее резкого отпускания двигатель начинает очень четко набирать обороты. И после их уменьшения не заглохнет.

Калибровка форсунок

Мощность этих ходовых частей автомобиля напрямую влияет на состав горючих смесей.При этом отклонение от установленного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только снижает эффективность работы двигателя, но и приводит к увеличению расхода топлива. . При уменьшении форсунки жиклера или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгоном автомобиля. Вместимость этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцати градусов и под метровым давлением водяного столба.Со временем он меняется. Слегка увеличивается проходное сечение жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газа через поршневые кольца этот параметр несколько снижается из-за образования смоляного покрытия в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора включает в себя несколько регулировок. В частности, это касается и работы привода воздушной заслонки. Порядок работы следующий: сначала нужно снять воздушный фильтр авто.Затем, взявшись за ручку этого же лоскута, начинайте плавно перемещать его в противоположную от себя сторону. Делать это нужно до тех пор, пока он не займет вертикальное положение. Сама воздушная заслонка также должна находиться в таком же положении. Если у вас не получается этого добиться, то необходимо внести коррективы.
Удерживая втулку от проворачивания, а для этого под рукой необходимо иметь семимиллиметровый ключ, ослабить винт, через который фиксировалась тяга на воздушной заслонке. После откручивания деталь нужно затянуть в обратном направлении.В полностью убранном положении рукоятки входное отверстие на шейке должно быть закрыто воздушной заслонкой. Вот и все. А потом в обратной последовательности тоже заменяется воздушный фильтр.

Типы карбюраторов

Опытные автомобилисты, которые не первый год за рулем «жигули», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗ данной модели подходят аппараты из серии Solex.Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливно-воздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобилей. В отличие от карбюраторов марки Ozon в Solexes, соединение дроссельных заслонок в его первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что на холостом ходу у них обычная система. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение

В процессе эксплуатации карбюратор не нуждается в регулярной внешней промывке. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность реализации профилактических автособытий. И если, например, на «Жигули» седьмой модели ремонт карбюратора можно производить только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора железного коня домой не доехать.Именно поэтому вам будет намного проще потратить несколько часов, чтобы проверить это самостоятельно или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора при его регулировке не рекомендуется использование щеток и тряпок, так как в форсунки могут случайно попасть волокна или щетина. Для ухода за этой составляющей шасси производители автомобилей производят специальные препараты. Некоторые опытные водители для этого и используют бензин или керосин, а также растворитель, иногда сжатый воздух.Просто очистив карбюратор, можно приступать к его регулировке. Прежде чем предпринимать столь серьезное вмешательство в его работу, необходимо убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которых может засориться фильтр тонкой очистки насоса. и т.д. И самое главное: несмотря на обширный и напористый захват автомобильного рынка инжекторными двигателями, которые много знают об автомобилях и имеют большой опыт, водители по-прежнему предпочитают иметь карбюратор на борту своего «железного» друга.Ведь он — залог того, что машина заводится даже в самый сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Прочие детали для автомобилей Lada 2105 1500 Эмблема значка задней облицовки Пластик 2105-8212204

Другие части Automotive Lada 2105 1500 Значок задней облицовки Эмблема пластик 2105-8212204

Лада 2105 1500 Пластиковая эмблема накладки на заднюю обшивку 2105-8212204, Пластиковая эмблема накладки на обшивку 2105-8212204 Задняя часть Лада 2105 1500, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Лада 2105 1500 Пластиковая эмблема значка задней отделки 2105-8212204 на лучшие онлайн-цены, Бесплатная доставка для многих товаров.Накладка на задний обшиватель Эмблема пластик 2105-8212204 Лада 2105 1500.

Лада 2105 1500 Накладка на заднюю накладку Эмблема пластиковая 2105-8212204

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Lada 2105 1500 Пластиковый значок задней отделки с эмблемой 2105-8212204 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Страна / регион производства: : Российская Федерация , Другой номер детали: : 2105-8212204 : Номер детали производителя: : 2105-8212204 , Бренд: : vaz ,。

Лада 2105 1500 Накладка на заднюю накладку Эмблема пластиковая 2105-8212204





Лада 2105 1500 Накладка на заднюю панель Эмблема пластиковая 2105-8212204

Подставка для ног автомобиля из нержавеющей стали Накладка крышки подножки для Tesla Model 3 17 ~ 18, УЗЛОВКА QUADBOSS ATV HD / КОНЕЦ КОМПЛЕКТ ОБНОВЛЕНИЯ KAWASAKI BRUTE FORCE 650i 750 KFX700.Для BMW E60 передний пассажирский правый нижний передний рычаг управления и шаровой шарнир в сборе, левый красный POD KP440-066-OS K4 MX Pad Set, НОВЫЙ OEM Bosch Dodge Ram 1500 Cargo Van 2500 Ducato WD75 3.6L Топливный инжектор, TR-5991B 10 шт. Штоки клапанов шин Высокопроизводительный хромированный металлический болт InTR5991B, LT-F250 Vesrah VG-7025-M Комплект верхних прокладок для Suzuki LT-4WD, для 2003-2009 Chevrolet C5500 Kodiak Крышка радиатора Gates 58138BT 2004 2005 2006, Карбюраторная скользящая диафрагма Suzuki GS500 GSX600 GSX750 RF600 RF900 GSF1200.ПРИЦЕПНАЯ ШВАРТОВАЯ КРЫШКА STORMPRO для верха рыболовной лодки с V-образным корпусом высотой 12 футов 13 футов 14 футов, 68801-60052 ПОДЛИННАЯ ПЕТЛЯ TOYOTA OEM, ЗАДНЯЯ ДВЕРЬ 68801-60052. FMF Racing FMF Power Core II Глушитель HUSQVARNA TC 250 2016 025208 27-5404, 2 КРОНШТЕЙНА ДВЕРНЫХ ВЕСОВ Jeep Wrangler для настенного хранилища TJ LJ Sport Sahara. 1x Внутренняя передняя крышка рамы приборной панели из углеродного волокна для Alfa Romeo Stelvio 2017, 2 красных / прозрачных 6-дюймовых овальных светодиода для остановки / поворота / задних фонарей для поверхностного монтажа Chrome 24030, 3,5-дюймовый всасывающий фильтр для холодного воздуха Универсальный ЧЕРНЫЙ для Chevy Silverado / 1500 / HD / Классический.Fel-Pro MS95737 Прокладка камеры впрыска топлива. Стальной плетеный шланг с черным покрытием для водяного масла и топлива № 2 3 4 Прямой шланг. Комплект топливной рампы, деталь # 20-0217 Radium для Nissan Skyline GT-R RB26DETT.PAIR OEM JEEP CHEROKEE 1989-2002 гг. 14 15 16 17 18 DRL RUNNING LIGHT RM-GRADE LEAK. B15 Новый OMC Cobra 3854130 Anode & Insert OEM Factory Stern Drive Marine, ПОГРУЗЧИК 320 345 365 966 ​​980 824 И ГЕНЕРАТОР SAMSUNG для ЭКСКАВАТОРА CATERPILLAR, Задний воздушный регулируемый амортизатор Gabriel для Ford Mustang Ox.Датчик кислорода на входе для 2004-2011 Volvo S40 2.5L 5 Cyl 2006 2005 2007 h445KR. Шланг масляного радиатора двигателя в сборе — нижняя часть линии масляного радиатора Dorman 625-135. 2,5-дюймовый хромированный поворот на лицевых панелях / чистый внешний вид / без винтов / подходит для 2,5-дюймового круглого светодиодного светильника 10, Let That Sh * t Go BUDDHA медитирующая белая наклейка с прямоугольником

Lada 2105 1500 Пластиковый значок эмблемы задней отделки 2105-8212204
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada 2105 1500 Пластиковый значок эмблемы задней отделки 1500 2105-8212204 по лучшим онлайн-ценам, Бесплатная доставка для многих товары.

Holley 0-4778C 700 CFM Double Pumper Карбюратор

Ручной дроссель Механические вторичные части-4150

ЧАСТЬ № 0-4778C

Будьте первым, кто оставит отзыв

Обзор

Карбюраторы Holley Double Pumper® идеально подходят для повышения производительности уличных и гоночных автомобилей.Карбюраторы Double Pumper — это американская икона высокопроизводительных карбюраторов. Double Pumper — отличный выбор для горящих на улице или на четверть мили, начиная с первых карбюраторов на многих заводских маслкарах и заканчивая приводом в движение тысяч автомобилей на финише. Double Pumper разработан для использования на легких транспортных средствах с механической коробкой передач или автоматической коробкой передач с высокой стойкой и низкими задними передачами. Double Pumper доступен в цвете из дихромата золота или блестящей полированной поверхности и оснащен двойными ускорительными насосами для подачи дополнительного топлива при начальном ускорении; вторичные механические части для высокой производительности; двойные впускные отверстия для подачи топлива для постоянной подачи большого объема топлива и ручная заслонка для легкого контроля прогрева двигателя.Не доверяйте свою производительность кому бы то ни было, Holley — единственная компания, выпускающая модульные карбюраторы, которая работает более 100 лет и с 60-х годов поддерживает всех чемпионов NASCAR.

Характеристики:

  • Золото Дихроматное покрытие для коррозионной стойкости и классический внешний вид Холли
  • Оптимизированная калибровка улиц / полос, работающая вне коробки
  • Ручной дроссель (с тросовым приводом, с ручным управлением) для точного контроля холодного пуска
  • Вторичные механические приводы для отличной поворачиваемости шин
  • Двойные ускорительные насосы для подачи дополнительного топлива при начальном ускорении
  • Впускные патрубки с двойной подачей топлива для постоянной подачи большого объема топлива
  • Предназначены для легких транспортных средств с механической трансмиссией или автоматикой с высокой стойкостью и низкой передачей
  • 100% влажный поток протестирован техническими специалистами Holley, чтобы убедиться, что он готов к работе!

Технические характеристики

9 Топливо 966 966 Бензин Силовой клапан

Размер сопла вторичного насоса Насос День
Стволы 4
Бустер Прямой
Марка Holley
Карбюратор Производительность 17695 9695 905
Дроссель Ручной
Состояние Новый
Код выброса 3
Покрытие Золото Дихромат
Морское применение Нет
Материал Алюминий
Модель 4150
Первичный главный жиклер 69
1799 Первичный5
Размер сопла первичного насоса 28
Тип продукта Карбюратор
Вторичный Механический
78
78
78
Приложение с наддувом Нет
Отверстие дроссельной заслонки 1,688 дюйма
Вакуумные порты 1 синхронизированный (искровой) порт, 1 полный и 1 порт PCV
Номер детали 0-4778C

Запасные части

Выбросы

3

Эта деталь разрешена для продажи и использования на неконтролируемых (неконтролируемых выбросах) транспортных средств и транспортных средств, предназначенных только для гонок.

Следующие транспортные средства считаются неконтролируемыми (не контролируются выбросами) Транспортные средства:

  • 1965 г. и более старые автомобили, произведенные в США, сертифицированные в Калифорнии
  • 1967 г. и более ранние автомобили, произведенные в США на федеральном уровне
  • 1967 г. и более ранние Транспортные средства считаются транспортными средствами, предназначенными только для гонок:

    • Транспортные средства только для гонок Транспортные средства — это транспортные средства, которые используются исключительно для соревнований, не зарегистрированы и никогда не могут использоваться на улице

    ПРЕДУПРЕЖДЕНИЕ: установка этого автомобиля является нарушением закона. часть транспортного средства с контролируемыми выбросами

    Следующие транспортные средства считаются транспортными средствами с контролируемыми выбросами:

    • 1966 г. и новее U.S. произвел автомобили, сертифицированные в Калифорнии
    • 1968 г. и более новые автомобили, произведенные в США на федеральном уровне
    • 1968 г. и новее Автомобиль иностранного производства

    Технические ресурсы

    Информация о гарантии

    Мы предлагаем Также купил Отзывы

    Будьте первым напишите отзыв

    Написать рецензию

    * Бесплатная доставка и обработка предлагаются только для соседних США при заказах на сумму более 100 долларов, за исключением деталей для оформления и негабаритных грузов.

    Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.

    Лада Лайка Рива SW 2101-2107 Уплотнитель двери для 4 дверей Другие детали интерьера легковых и грузовых автомобилей Двигатели

    Лада Лайка Рива SW 2101-2107 Уплотнитель двери для 4 дверей Другие детали интерьера легковых и грузовых автомобилей Двигатели

    Лада Лайка Рива SW 2101-2107 Уплотнитель двери на 4 двери, Резина на 4 двери Лада Лайка Рива SW 2101-2107 Уплотнитель двери, дверь Уплотнитель резиновый на 4 двери, Лада Лайка Рива SW 2101 2102 2103 2104 2105 2106 2107.SW 2101-2107 Уплотнитель двери резиновый на 4 двери Лада Лайка Рива.

    1. Дом
    2. Двигатели
    3. Автозапчасти и аксессуары
    4. Запчасти для легковых и грузовых автомобилей
    5. Внутренние части легковых и грузовых автомобилей
    6. Другие внутренние детали легковых и грузовых автомобилей
    7. Lada Laika Riva SW 2101-2107 Резиновый уплотнитель двери для 4 дверей

    Лада Лайка Рива SW 2101-2107 Уплотнитель дверной на 4 двери

    Лада Лайка Рива SW 2101-2107 Уплотнитель дверной на 4 двери.Лада Лайка Рива SW 2101 2102 2103 2104 2105 2106 2107. Уплотнитель двери на 4 двери .. Состояние: Новое : Номер детали производителя: : 2101-6107018 / 2107-6107018 , Бренд: : Lada ,

    Лада Лайка Рива SW 2101-2107 Уплотнитель дверной на 4 двери





    2

    Tipos de Distribución Interna

    92

    m

    2 de Área Habitable
    + Parqueo

    Лада Лайка Рива SW 2101-2107 Уплотнитель дверной на 4 двери
