ЭБУ что это такое? Электронный блок управления двигателем автомобиля

ЭБУ – электронный блок управления двигателем автомобиля, его другое название – контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

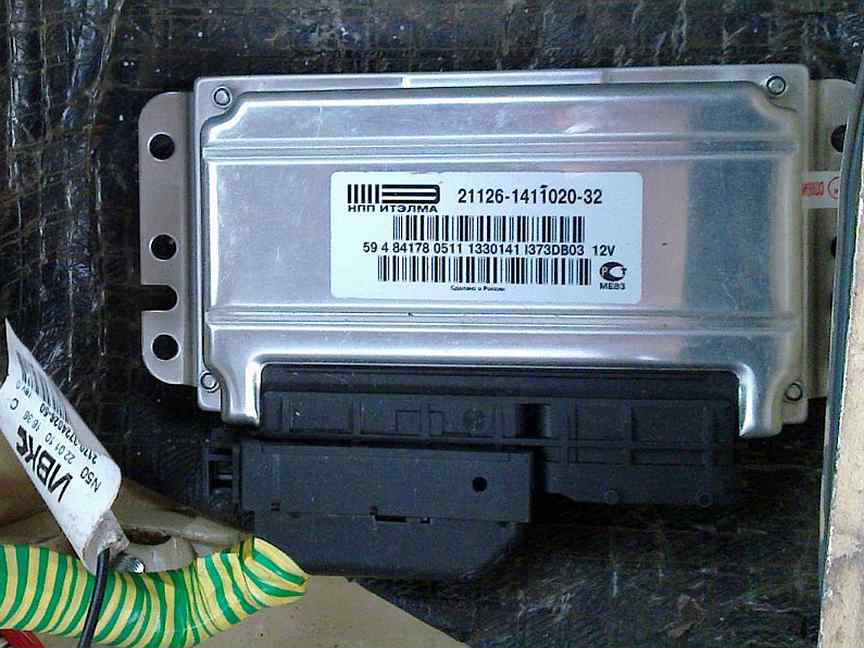

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком.

В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ – программируемое постоянное запоминающие устройство – здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ – оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ – электрически репрограммируемое запоминающее устройство – применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов – влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины. Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети.

Загрузка…

Поделиться в социальных сетях

ЭБУ (электронный блок управления) — Словарь автомеханика

ЭБУ — сокращение от термина «электронный блок управления двигателем» на английском языке звучит Powertrain Control Module, представляет собой одну из основных частей системы контроля за двигателем транспортного средства.

Часто этот блок называют «мозг» системы управления двигателем. ЭБУ принимает и обрабатывает входящую информацию от большинства датчиков автомобиля и, оперируя собранными данными, обуславливает управляющее воздействие на большинство управляющих систем.

Преимущества электронного блока управления двигателем:

  • оптимизация мощности и крутящего момента двигателя;
  • оптимизация расхода горючего и состава отработанных топливных газов;
  • оптимизация остальных опций работы двигателя внутреннего сгорания.

Основной принцип работы блока управления двигателем

Приспособление сконструировано по принципу объединения программного обеспечения и аппаратной части девайса. Основным компонентом аппаратного обеспечения можно назвать микропроцессор, перерабатывающий аналоговые сигналы с датчиков автомобиля. В некоторых случаях бортовик обеспечивает аппаратное воздействие, совершаемое с помощью совместного перерабатывающего устройства.

Модули программного обеспечения блока управления:

Функциональный. Получает и обрабатывает сигналы от сенсоров, а также оказывает управляющее воздействие на отдельные устройства автомобиля.

Контролирующий

. Выполняет проверку и корректирует сигналы. Большинство Электронных Блоков Управления являют собой программированное устройство, благодаря чему пользователь в любой момент может перепрограммировать девайс. Эта функция особенно актуальна для тех, кто решил заняться тюнингом двигателя: установкой турбины и гиперкулера, внесением изменений в топливную систему или установкой дополнительного оборудования для обработки дополнительных видов топлива.

Функции, которые выполняет электронный блок управления двигателем:

  1. Оптимизация, корректировка и контроль за впрыском топлива;
  2. Корректирование положения заслонки при любом ходу;
  3. Оптимизация систем, отвечающих за зажигание, предотвращение неполадок связанных с ним;
  4. Регулирование отработанных газов и управление системами сбора паров отработанного топлива;
  5. Продвинутое регулирование большинства систем регулирования газов и управление их распределением;
  6. Регулирование температуры жидкости для охлаждения.

Электронный блок управления двигателем подключается ко всей электронике автомобиля и работает в совокупности с ними.

Основные признаки проблем с электронным блоком управления:

Замену ЭБУ нужно производить лишь после тщательной диагностики

и определения причин неисправности.

  • отсутствие сигналов, отвечающих за управление системами двигателя и исполнительными механизмами;
  • отсутствие реакции на регулирование датчиков автомобиля;
  • полное отсутствие любой связи с подключающимся диагностическим устройством;
  • физические повреждения ЭБУ.

Основные причины возникновения неисправностей в ЭБУ:

  • Вмешательство в электронные системы авто неквалифицированным работником;
  • «Прикуривание» при рабочем двигателе автомобиля;
  • Неправильное подключение полярности аккумулятора авто;
  • Снятие клеммы аккумулятора при рабочем двигателе;
  • Запуск стартера при отсоединенной силовой шине;
  • Попадание электрода на датчики или проводку при проведении сварочных работ;
  • Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
  • Неисправность частей системы зажигания;
  • Замыкание или частичных обрыв проводки автомобиля.

При возникновении неисправности следует незамедлительно отвезти автомобиль в сервис.


В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

  • визуальный осмотр электронного блока управления двигателем;
  • сканирование с помощью специального оборудования;
  • проверка исправности приспособления путем его замены;
  • мониторинг функций обеспечения работы бортовика;
  • полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

  1. в бензобаке отсутствует топливо;
  2. в выхлопной трубе отсутствует затычка;
  3. клеммы аккумулятора надежно затянуты;
  4. электропроводка авто не повреждена;
  5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

Нужно помнить, что в любом случае перед тем как подключать блок нужно отсоединить клемму от аккумулятора, иначе вероятность выхода из строя электронного блока очень высока.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Часто задаваемые вопросы

    Что такое ЭБУ?

    ЭБУ расшифровывается как “электронный блок управления”, что является мозгом современного автомобиля который управляется электронными датчиками. Представляет собой блок с шинами передачи данных между датчиками и контроллером управления.

  • Что внутри ЭБУ?

    Внутри металлического корпуса ЭБУ находится плата, она же контроллер на котором хранится прошивка с алгоритмом работы. Больше там ничего нет. На плате есть процессор и устройства постоянной и оперативной памяти. Корпус оснащен штекерными выводами для ввода информации и вывода сигналов.

  • Как работает электронный блок управления?

    ЭБУ получает данные от огромного количества датчиков и систем автомобиля, обрабатывает их по заданным алгоритмам и на основе полученной информации выдает сигналы управляющей электронике. Таким образом регулируется работа двигателя или других систем. В двигателе ЭБУ отвечает, например, за контроль системы впрыска и зажигания, регулировку отработанных газов и другие настройки.

  • Где находится ЭБУ?

    ЭБУ может находиться в разных местах, в зависимости от конструкции автомобиля — либо в подкапотном пространстве, либо в салоне, за торпедо и даже багажнике автомобиля. Представляет собой небольшую металлическую коробочку с двумя большими разъемами.

Связанные термины

ЭБУ (ECU) блок управления двигателем

Основным элементом всей системы управления двигателем является Engine Control Unit или блок управления двигателем. Это устройство принимает информацию от большого количества разнообразных датчиков, затем обрабатывает поступающие сигналы по определенному алгоритму и на основе полученных данных формирует управляющее воздействие, которое и передает на управляющие органы необходимых систем. Такая система управления двигателем позволяет существенно улучшить качество его работы путем оптимизации основных его параметров: мощности, токсичности выхлопа, крутящего момента и т. д.

Блок управления состоит из двух основных элементов – аппаратного и программного обеспечения. В состав аппаратного обеспечения входит несколько электронных компонентов и наиболее важным из них является микропроцессор. Датчик отправляет сигнал аналогового типа, обычно в виде изменения напряжения, который аналого-цифровой преобразователь преобразовывает в вполне понятный микропроцессору цифровой сигнал. После обработки этого сигнала блок управления выдает управляющее воздействие в цифровом формате, которое цифро-аналоговый преобразователь преобразует в аналоговый сигнал.

Программное обеспечение блока управления представлено двумя вычислительными модулями, один из них функциональный, а второй контрольный. Первый модуль после получения и обработки сигнала, должен принять адекватное решение и сформировав управляющее воздействие отправить его исполнителю. Контролирующий модуль осуществляет функцию контроля сигналов на выходе и если есть такая необходимость, корректирует их.

При этом любой современный блок управления – это программируемое электронное устройство, а это означает, что пользователь может сам его перепрограммировать. Такая необходимость назревает в случае конструкционных изменений двигателя, например, после установки турбокомпрессора или интеркулера, а также после установки газового оборудования и т. п.

Блок управления выполняет ряд задач, среди которых такие как:

•    Управление зажиганием;
•    Контроль работы топливной системы, в том числе управление впрыском, контроль положений дроссельной заслонки;
•    Изменение состава выхлопных газов;
•    Управление системой отвечающей за улавливание испарений бензина;
•    Корректировка работы системы рециркуляции газов;
•    Управление работой системы охлаждения, в частности регулирование температуры ОЖ;
•    Управление газораспределением.

  • < Назад
  • Вперёд >

Что такое блок управления двигателем

В автомобильной электронике, электронный блок управления (ЭБУ), или электронный блок управления двигателем. Это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Контроллер ЭСУД (электронная система управления двигателем).
ECM (Engine Control Module) — модуль управления двигателем.
ECU (Electronic Control Unit) — электронный блок управления, является общим термином для любого электронного блока управления. (См. п. 3.9. SAE J1979.)
Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя не один блок управления, а до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.
Электронный блок управления.
Цифровые технологии позволяют применять широкий ряд электронных систем управления в автомобиле как разомкнутых, так и замкнутых (с обратной связью). Обширный массив влияющих параметров может приниматься во внимание одновременно с рассмотрением того, при каких условиях различные системы могут работать с максимальной эффективностью. Электронный блок управления (ЭБУ) получает электрические сигналы от датчиков, оценивает их и затем рассчитывает управляющие сигналы для исполнительных устройств. Программа управления хранится в специальной памяти и реализуется в микропроцессоре.

Эксплуатационные условия
К ЭБУ предъявляются очень высокие требования по отношению к следующим факторам:
— температуре окружающей среды (во время нормальной работы находится в пределах от –40оС до +60…125 оС)
— к воздействию со стороны таких веществ как масло, топливо и т.д.
— Влажность окружающей среды
— Обладать механической прочностью, например, при наличии вибраций при работе двигателя.
Даже при прокручивании двигателя со «слабой» аккумуляторной батареей (холодный пуск) ЭБУ должен работать надежно, как при максимальном рабочем напряжении (пульсации бортового напряжения питания).
Одновременно очень высокие требования касаются электромагнитной совместимости и защите от высокочастотных помех.
Устройство и конструкция

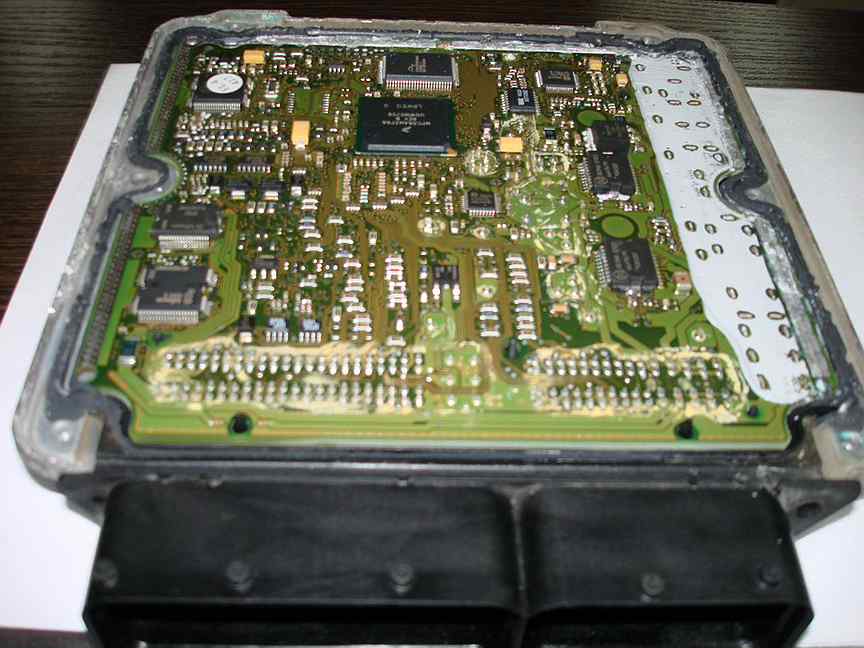

Печатная плата с электронными компонентами (рис 1) размещается в металлическом корпусе и соединяется с датчиками, исполнительными устройствами и источником питания через многоштырьковый разъем (4). Задающие каскады большой мощности (6) для непосредственного пуска исполнительных устройств располагаются в корпусе ЭБУ таким образом, чтобы обеспечить хорошее рассеяние тепла. Если блок управления устанавливается непосредственно на двигателе, то отвод тепла через встроенный в корпус ЭБУ охладитель осуществляется в топливо, которое постоянно протекает через ЭБУ. Такой охладитель ЭБУ используется только в коммерческих автомобилях. Компактные, монтируемые на двигателе ЭБУ , изготовляемые по гибридной технологи могут работать даже при более высокой тепловой нагрузке.

Большинство компонентов блока управления выполняются по технологии SMD (Surface-Mounted Device – плата с поверхностным монтажом). Обычная проводка используется только в некоторых элементах питания и в разъемах, так что здесь могут быть применены компактные конструкции небольшой массы.
Обработка данных
Входные сигналы
В качестве периферийных компонентов исполнительные устройства и датчики представляют интерфейс между автомобилем и ЭБУ, который являются блоком обработки данных. ЭБУ получает электрические сигналы от датчиков по проводке автомобиля. Эти сигналы могут быть следующих типов:
Аналоговый входной сигнал
В пределах данного диапазона аналоговые входные сигналы могут принимать практически любые значения напряжения. Примерами физических величин, которые рассматриваются как аналоги измеренных значений напряжения, является массовый расход воздуха на впуске, напряжение аккумуляторной батареи, давление во впускном коллекторе и давление наддува, температура охлаждающей жидкости и воздуха на впуске. Аналого-цифровой преобразователь (АЦП) в микропроцессоре ЭБУ преобразует эти значения в цифровые сигналы, с которыми затем микропроцессор проводит расчеты. Максимальная разрешающая способность этих сигналов является ступенчатой, 5мВ на один бит (приблизительно 1000 шагов).
Цифровые входные сигналы
Цифровые входные сигналы имеют только два значения. Они могут быть только или «высокими» или «низкими» (логическая единица («1») или логический нуль («0») соответственно). Примерами цифровых входных сигналов являются сигналы включения/выключения или сигналы цифровых датчиков, такие как импульсы от датчика Холла или от магниторезистивного датчика. Такие сигналы обрабатываются непосредственно микропроцессором.
Импульсные входные сигналы
Импульсные входные сигналы от индуктивных датчиков, содержащие информацию о частоте вращения и положения вала, обрабатываются в их собственном контуре в ЭБУ. Здесь мнимые сигналы подавляются, а импульсные сигналы преобразуются в цифровые прямоугольные сигналы.
Формирование сигналов
Для ограничения напряжения входных сигналов до максимально допустимого значения в ЭБУ используются защитные цепи. Путем применения устройств фильтрации наложенные сигналы помех в большинстве случаев отделяются от полезных сигналов, которые в случае необходимости затем усиливаются до допустимого в микропроцессоре уровня входного сигнала (0….5 В)
Формирование сигналов в датчиках может быть полным или частичным в зависимости от уровня их интегрированности.
Обработка сигналов
ЭБУ является управляющим центром системы, ответственным за последовательность функциональных операций по управлению двигателем. Программы управляющих функций с учетом и без учета обратной связи выполняются в микропроцессоре. Входные сигналы, формируемые датчиками и интерфейсами других систем, служат как входные переменные и подвергаются дальнейшей проверке на достоверность в компьютере. Входные сигналы рассчитываются с использованием программ.
Микропроцессор
Микропроцессор является основным элементом ЭБУ, поскольку осуществляет оперативное управление последовательностью операций. Кроме центрального процессора, микропроцессор имеет входные и выходные каналы, а также блок синхронизации (программное устройство), оперативную память (RAM), программируемую или перезаписываемую память (ROM), последовательные интерфейсы и другие периферийные устройства, интегрированные в единственный микрочип. В микропроцессоре используются кварцевое синхронизирующее устройство.
Программное обеспечение и память для хранения данных
Для выполнения расчетов м. (микропроцессор) должен иметь програмное обеспечение («software»). Оно задается в виде двоичных чисел как запись данных и хранится в памяти программ.
Эти двоичные числа доступны центральному процессору, который интерпретирует их в команды, обрабатывая одну за другой.
Такая программа может храниться в постоянно запоминающемся устройстве (ROM, EPROM, FLASH-EPROM), которое содержит такие универсальные данные (индивидуальные данные, характеристики и матрицы). Это неизменяемые данные, которые не могут быть изменены во время работы автомобиля. Они используются для регулирования запрограммированных процессов управления с обратной связью и в разомкнутых контурах.
Память для хранения программ может быть интегрирована в микропроцессор и в зависимости от особенностей применения расширена добавлением отдельных компонентов (внешней памятью EPROM или FLASH-EPROM).
Модуль памяти ROM
Память для хранения программ может быть выполнена в форме постоянно запоминающего устройства (ROM- Read Only Memory). Это память, постоянное содержание которой было определено во время изготовления и которая, таким образом, является неизменяемой. ROM , установленная в микропроцессоре, имеет ограниченный объем памяти, а это означает, что в случае применения для решения сложных задач потребуется дополнительный объем памяти ROM.
Модуль памяти EPROM

Модуль ASIC
Постоянно увеличивающаяся сложность функций ЭБУ означает, что вычислительные возможности стандартных микропроцессоров, имеющихся на рынке, не являются достаточными. Решением, которое было сегодня принято, является использованием так называемых модулей со специализированными интегральными схемами (ASIC – Application-Specific Integrated). Эти интегральные схемы спроектированы и изготовлены в соответствии с данными службы развития ЭБУ , так как , например, при установке дополнительных модулей RAM, входные и выходные блоки могут генерировать и передавать сигналы широтно-импульсной модуляции.
Модуль текущего контроля
ЭБУ оснащаются модулями текущего контроля. Используя цикл «Вопрос и Ответ», микропроцессор и модуль текущего контроля следят друг за другом, как только определяется наличие неисправностей один из них вырабатывает резервную функцию, независимую от других.
Выходные сигналы

Переключающиеся сигналы
Эти сигналы используются для включения /выключения исполнительных устройств (например, вентилятора систем охлаждения двигателя).
Сигналы широтно-импульсной модуляции (PWM сигналы)
Цифровые выходные сигналы могут быть в форме сигналов широтно-импульсной модуляции (PWM- Pulse-width modulated). Это прямоугольные сигналы с постоянной частотой и с переменной длительностью, которые служат для перемещения рабочих органов исполнительных устройств в необходимое положение (клапан системы рециркуляции ОГ, вентилятор, нагревательные элементы, привод клапана регулирования давления наддува.)
Передача данных внутри ЭБУ
Для обеспечения нормальной работы микропроцессора периферийные компоненты должны иметь возможность обмениваться и ними данными. Это имеет место при использовании адресной шины или шины передачи данных, через которую микропроцессор выдает, например, адрес оперативной памяти RAM, содержание которой должно быть доступным. Шина передачи данных используется затем для передачи соответствующих данных. Предшествующим автомобильным системам удовлетворяла 8-битовая шинная топология с шиной передачи данных, включавшей в себе восемь линий, которые все вместе могли передавать 256 данных одновременно. 16-битовая адресная шина, которая обычно использовалась с такими системами, могла достигать 65536 адресов. Современные, более сложные системы требуют для шины передачи данных 16 бит или даже 32 бит. Для адресных шин или шин передачи данных может быть использована мультиплексная передача. То есть, данные и адреса отправляются по тем же самым линиям передачи, но смещаются один от другого во времени.
Последовательные интерфейсы с одной только линией передачи используются только в тех случаях, когда нет необходимости быстрой передачи данных (например, данных о сохранении кода неисправности).
