Ваз 2107 где находится предохранитель бензонасоса


Не работает бензонасос ВАЗ 2107 инжектор, диагностика

Причин по которым машина может просто заглохнуть несколько, а у инжекторных моделей их пожалуй больше, чем у карбюраторных. Самое неприятное, что обычно такие неисправности случаются в дороге. Одна из них когда на ВАЗ 2107 инжектор не работает бензонасос. Так было и у меня, благо отъехал от  дома всего пару километров.

Причины

Причин, по которым бензонасос ВАЗ может не работать, несколько:

  1. нет питания на бензонасос;
  2. неисправен мотор;
  3. неисправен насос.

Поясню некоторые пункты. При неисправности электромотора, питание на него подается, но при обрыве щеток, неисправности ротора, обмоток, двигатель не будет крутиться, и характерного гудения вы не услышите.

При неисправности помпы топливного насоса, гудение будет слышно, но топливо будет не достаточно или как в моем случае помпа просто заклинила.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

  • неисправен предохранитель бензонасоса ваз 2107;
  • неисправность реле;
  • обрыв цепи питания топливного насоса;
  • неисправность мотора;
  • неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус.

Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Ремонт неисправности

При отсутствии питания на колодке , поиск неисправности начинаем с проверки предохранителей цепи питания бензонасоса. Они расположены на специальной отдельной панели расположенной в салоне автомобиля под бардачком.

Предохранитель бензонасоса ваз 2107

Среднее реле и расположенный рядом предохранитель F3 отвечают за работу топливного насоса.

1 – предохранитель, силовых цепей главного реле;

2 – главное реле;

3 – предохранитель питания контроллера;

4 – предохранитель реле электробензонасоса;

5 – реле электробензонасоса;

6 – реле электровентилятора;

7 – диагностический разъем

Как видно из схемы, питание на бензонасос подается с главного реле. Отсюда следует если все приборы при включении зажигания работают, а шума от электромотора нет,  то причина в предохранителе F3, реле или нет сигнала на включение реле от ЭБУ (самый экзотический вариант).

Что касается предохранителя F4, то не уверен в его существовании, по мне это и есть F3.

Схема подключения бензонасоса ваз 2107 инжектор

Проверьте или просто замените предохранитель. При его исправности проверьте наличие напряжения на нем.

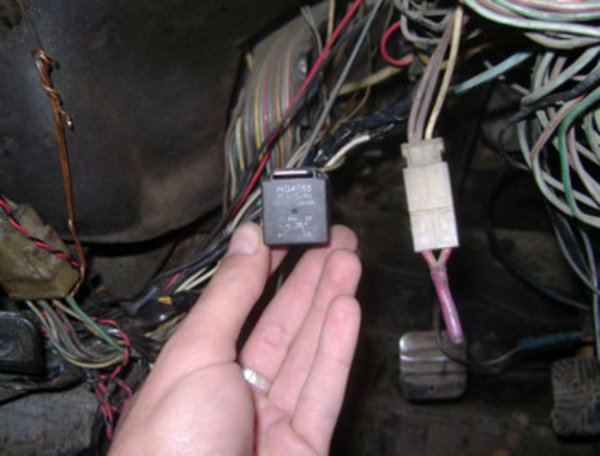

Проверить реле можно замкнув серый и розовый провода (87 и 30), и наличии напряжения, при неисправном реле бензонасос заработает.

Неисправность насоса

Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:

  1. неисправен насос;
  2. забита сеточка грубой очистки;
  3. неисправен регулятор давления топлива.

Проверить давление насоса описывал в статье про замену бензонасоса. В этой же статье написано как он снимается.

Неисправность регулятора можно определить только при использовании манометра.

znatokvaz. ru

Распиновка монтажного блока 2105 2107 — DRIVE2

В дополнение к записи про разновидности подключений www.drive2.ru/b/620832/

Это не совсем распиновка.
Какая ножка куда в проводке машины подключается.
Запись не полная, мне самому непонятны некоторые моменты. Будет что-то добавляться или исправляться.

Красивая фотка блока с «пальчиковыми» предохранителями


Подключение жгутов

УСЛОВНАЯ НУМЕРАЦИЯ


Распиновка по условной нумерации:

Панель приборов.
Ш1/1 — Красный, к выключателю стоп-сигналов. +при нажатии на педаль тормоза.
Ш1/2 — Сине-белый (синий с белой полосой), к переключателю света. +для включения дальнего света (в блоке идёт к реле 5)
Ш1/3 — Серо-красный, к переключателю света. +для включения ближнего света (в блоке идёт к реле 6)
Ш1/4 — Коричневый, к 30/1 замка зажигания и реле зажигания если есть. Плюс от аккумулятора.
Ш1/5 — Оранжево-белый, используется на старых а/м, к выключателю зптф (задних противотуманных фонарей) плюс от предохранителя 17 (ближний свет). То есть зптф на старых а/м питались от этого контакта.
Ш1/6 — Сине-чёрный, к 15/1 замка или к реле зажигания (в зависимости от вида замка). +при включении зажигания и стартера. Идёт к предохранителю 10 блока (приборы, повороты…). И может идти на систему зажигания (в основном карбраторные машины).

Ш1/7 — Жёлто-чёрный и/или коричневый (1 или 2 провода), от предохранителя 15 (габариты), на подсветку бардачка и к ручке подсветки приборов.
Ш1/8 — Чёрный или розово-чёрный (1 или 2 провода), к INT замка. +во всех положения замка кроме 0. К предохранителю 2 блока (дворники, омыватель). Так же идёт к кнопке габаритов и на мигание дальним светом.

Ш2/1 — Розовый, к 30 замка, Плюс от аккумулятора. Может быть ещё красный на реле зптф.
Ш2/2 — Жёлто-чёрный, +к переключателю дворников, от предохранителя 2 блока.
Ш2/3 — Жёлто-красный, от кнопки габаритов. +при включении габаритов на предохранители 14 и 15 блока.
Ш2/4 — Бело-красный, к выключателю стоп-сигналов. +от предохранителя 11 блока.


Ш2/5 — Синий, от переключателя поворотов и кнопки аварийки. Правые поворотники.
Ш2/6 — Коричнево-синий (может не быть) к приборам на тахометр (в основном карбюраторные 2107).
Ш2/7 — Зелёный, от выключателя фонарей заднего хода (фзх) на кпп. +при включении задней передачи.
Ш2/8 — На а/м последних лет выпуска чёрно-красный, блок инжектора подаёт минус для включения реле вентилятора.
У ВАЗ-2107 выпуска до 1988г. Серо-белый, к приборам на указатель давления масла.

Ш3/1 — Зелёно-красный, от кнопки обогрева заднего стекла (и к лампочке), +для включения обогрева, на реле 1 блока.
Ш3/2 — Розовый, к переключателю дворников, -при «тырканьи» рычага на себя.
Ш3/3 — Оранжево-чёрный от кнопки с лампочкой или от реле зптф, +при их включении.
Ш3/4 — Жёлто-синий, к выключателю фзх, кнопке вентилятора печки и обогрева стекла. +от предохранителя 1 блока. Ещё моторчик и кнопка очистителя и омывателя заднего стекла 2104.

Ш3/5 — Сине-чёрный, от переключателя поворотов и кнопки аварийки. Левые поворотники.
Ш3/6 — Белый, к переключателю стеклоочистителя и реле. -при выключении дворников.
Ш3/7 — Серый, к переключателю стеклоочистителя и реле. +при включении дворников.
Ш3/8 — На а/м последних лет Розово-чёрный, +от проводки инжектора на реле вентилятора.
На 2107 до 1988г Розово-чёрный к приборам для индикации износа тормозных колодок.

Ш4/1 — Оранжевый и оранжево-синий (может быть 1 провод), к приборам, вольтметру, кнопке аварийки и может на лампу тормозов у 2107. +при включении зажигания от предохранителя 10 блока.
Ш4/2 — Красно-чёрный, к кнопке аварийки, +постоянный от предохранителя 8 блока.

Ш4/3 — Серо-чёрный, от подрулевого переключателя (на руль), -для включения сигнала.
Ш4/4 — Сине-красный, к прикуривателю, и если есть к: часам, фонарикам в дверях и розетке для переноски. +постоянный от предохранителя 6 блока.
Ш4/5 — не используется, соединяется с подкапотным Ш11/8 (возможно для передних противотуманок).
Ш4/6 — Бело-синий у 2104 к кнопке заднего дворника, +для его включения.
Ш4/7 — Розово-чёрный у 2104 к кнопке заднего дворника, +для включения омывателя.
У 2105 и 2107 реле зптф может быть оранжево-синий на индикацию.
Ш4/8 — Красный, к 50 замка, +при включении стартера. Может идти на лампу тормозов для её проверки на 2105.

Ш5/1 — Зелёно-белый, к приборам на указатель температуры от датчика.

Ш5/2 — Розово-красный, к приборам на указатель уровня топлива от датчика.
Ш5/3 — Коричнево-белый, к приборам на лампочку заряда (может не быть). От реле или генератора.
Ш5/4 — Сине-красный, к приборам на лампочку резерва топлива от датчика.
Ш5/5 — Розово-синий, на лампочку уровня тормозной жидкости от датчика. Может подключаться к диоду для зажигания лампочки при поднятом ручнике для проверки.
Ш5/6 — Зелёно-чёрный, к приборам на лампочку дальнего света, от предохранителя 13.
Ш5/7 — Серо-синий, к приборам на лампочку низкого давления масла от датчика.
Ш5/8 — Жёлтый, к приборам на лампочку габаритов от предохранителя 14.

Ш14 — Синий, к 15 или 15/2 замка (и обмотке реле зажигания если есть), может идти на зажигание для инжектора, +при включении зажигания к предохранителю 1 блока.

_________________________________________________
Задняя часть а/м

Ш12/1 — Розово-красный, к датчику уровня топлива.
Ш12/2 — Красный, к лампочкам стоп-сигналов, +при нажатии на педаль, может идти к дополнительному на стекле.
Ш12/3 — Белый, к плафону/ам подсветки салона (и багажника 2104 если есть), +постоянный от предохранителя 11 блока. Может идти на разъём подключения бара (холодильника для бутылок) если есть.
Ш12/4 — Серый, к обогреву заднего стекла, +от реле.
Ш12/5 — Сине-чёрный, к левому фонарю, +прерывистый поворотника.
Ш12/6 — Синий, к правому фонарю, +прерывистый поворотника.
Ш12/7 — Зелёный, к лампочкам заднего хода, +при включении задней передачи.
Ш12/8 — Коричневый, к левой габаритной лампочке, +от предохранителя 15 блока.

Ш13/1 — Оранжево-чёрный, к зптф, +от кнопки или реле через предохранитель 9 или без него. У 2104 с реле зптф через разъём к лампочке индикации.
Ш13/2 — Сине-красный, к датчику уровня топлива, -при опускании поплавка почти на дно.


Ш13/3 — Жёлтый, к правой габаритной лампочке и подсветке номера, +от предохранителя 14 блока.
Ш13/4 — Розово-чёрный, у 2104 к насосу омывателя заднего стекла, +для включения. У 2105 и 2107 с реле зптф оранжево-чёрный к Ш13/1 для индикации на панели приборов.
Ш13/5 — Сине-белый, у 2104 к моторедуктору очистителя заднего стекла, +для включения.
Ш13/6 — Жёлто-чёрный, у 2104 к моторедуктору очистителя заднего стекла, +от предохранителя 1 блока для «парковки» щётки.
_______________________________________________________
Левая часть подкапотного пространства

Ш6/1 — Белый, к левому фародворнику и их насосу (может не быть), +или- от реле 2.
Ш6/2 — Жёлтый, к левой габаритной лампочке, (и к подкапотной лампе если есть), +от предохранителя 14 блока.

Ш6/3 — Серо-чёрный, к звуковым сигналам/у, от руля или от реле, +или- для их включения.
Ш6/4 — Оранжевый, к блоку эпхх (карбюратор), у 2105 к датчику низкого уровня тормозной жидкости
Ш6/5 — Серо-синий, к датчику низкого давления масла, -при низком давлении.
Ш6/6 — Синий, к вентилятору двигателя, +от реле или постоянный. Может не использоваться
Ш6/7 — Красный, к звуковым сигналам/у если стоит перемычка на реле 3, +постоянный от предохранителя 7 блока.
Ш6/8 — не используется, +от предохранителя 1 блока.

Ш7/1 — от предохранителя 4 (возможно для противотуманок)
Ш7/2 — Жёлто-чёрный, к моторедуктору стеклоочистителя (на большинстве к насосу омывателя) и левому фародворнику если есть, +от предохранителя 2 блока.
Ш7/3 — Розово-синий, к датчику уровня тормозной жидкости, +или- при его срабатывании.
Ш7/4 — Сине-белый, к моторедуктору стеклоочистителя, -или ничего.
Ш7/5 — Серо-красный, от блока эпхх (карб), +при низких оборотах.
Ш7/6 — на 2107 до 1988г. Розово-чёрный, к левому колесу (датчик износа тормозных колодок), -при касании датчика диска.
Ш7/7 — Бело-чёрный, к датчику включения вентилятора (не у всех), к реле 4.
Ш7/8 — чёрно-белый, к насосу омывателя лобового стекла, -от переключателя для включения.

Ш8/1 — Зелёный, левая нить дальнего света в фаре, +от предохранителя 13 блока.
Ш8/2 — Сине-красный, к катушке зажигания (карб), +при зажигании.
Ш8/3 — Синий, к моторедуктору стеклоочистителя, +для включения (при этом на Ш7/4 ничего).
Ш8/4 — Коричневый, к катушке и блоку эпхх (тахометр 2107 карб).
Ш8/5 — Сине-чёрный, левые лампочки поворотов в фаре и на крыле, +прерывистый.
Ш8/6 — Серый, левая нить ближнего света в фаре, +от предохранителя 17 блока.
Ш8/7 — у 2107 до 1988г Серо-белый от датчика на указатель давления масла.
Ш8/8 — Зелёно-белый, к датчику температуры ож.
________________________________________
Правая часть подкапотной проводки.

Ш9/1 — не используется, от предохранителя 3 блока.
Ш9/2 — Розовый, плюс от генератора и акб.
Ш9/3 — не используется, к предохранителя 3 и 4 блока (возможно для туманок).
Ш9/4 — Коричневый, правая лапочка габаритов в фаре. +от предохранителя
Ш9/5 — Жёлто-чёрный, к левому фародворнику если есть, к насосу омывателя (если он справа), +от предохранителя 2 блока.
Ш9/6 — Белый, к правому фародворнику если есть, +или -.
Ш9/7 — Чёрный, соединение с кузовом. Минус на некоторые реле.
Ш9/8 — Зелёный, правая нить дальнего света, +от предохранителя 12 блока.

Ш10/1 — Розовый, плюс от генератора и акб (ш9/2 и ш10/2 с ним заодно).
Ш10/2 — Розовый или красный к реле стартера если есть. +от Ш10/1
Ш10/3 — Синий, к правым лапочкам поворотников, +прерывистый.
Ш10/4 — у 2107 до 1988г розово-чёрный на правый датчик износа колодок.
Ш10/5 — Серый, правая нить ближнего света, +от предохранителя 16 блока.
Ш10/7 — Коричнево-белый, к генератору или реле заряда (может вообще не быть).
Ш10/8 — не знаю. +от предохранителя 1.

Ш11/1 — заодно с ш10/2 (возможно для противотуманок)
Ш11/2 — Оранжевый или красно-чёрный, перемычка на Ш11/4 (к ш6/4)
Ш11/3 — Оранжевый, к генератору Г-222, +от предохранителя 9 (может не быть).
Ш11/4 — к микровыключателю эпхх карбюратора. +от предохранителя 10 блока. Может идти на реле лампы заряда.
Ш11/5 — Красно-зелёный или жёлтый. К стартеру или к реле стартера, +для включения. На дизелях ещё к блоку свечей накаливания.
Ш11/6 — Серо-красный, к клапану эпхх.
Ш11/7 — не знаю, ш11/5 с ним заодно.
Ш11/8 — соединяется с панельным Ш4/5 (возможно для противотуманок).

Полный размер


Если у Вас что-то не совпадает, то или я напутал, или кто-то переделывал проводку в машине.

www.drive2.ru

Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает
Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

  • ключ на 10;
  • торцевую головку на 10;
  • вороток.

Порядок работ по снятию монтажного блока следующий:

  1. Сдёргиваем минусовую клемму с АКБ.
  2. Для удобства убираем корпус воздушного фильтра.
  3. Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

    В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

  4. Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
  5. Снимаем разъёмы, которые соединяются с БП из салона.

    Снимаем колодки с проводами, которые соединяются с блоком из салона

  6. Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.

    Блок удерживается четырьмя гайками — откручиваем их

  7. Сборку выполняем в обратном порядке.
Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

  1. Вынимаем из монтажного блока реле и предохранители.

    Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

  2. Отворачиваем крепёж верхней крышки.

    Верхняя крышка крепится на четырёх винтах

  3. Поддеваем отвёрткой 2 фиксатора.

    Со стороны разъёмов корпус удерживается фиксаторами

  4. Сдвигаем корпус блока предохранителей.

    После раъединения фиксаторов, сдвигаем корпус блока

  5. Нажимаем на контактные разъёмы.

    Чтобы вынуть плату, необходимо нажать на разъёмы

  6. Вынимаем плату блока.

    Демонтируем плату, извлекая её из корпуса

  7. Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.

    Осматриваем плату на предмет повреждений дорожек

  8. Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.
Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

  • паяльник 40–60 Вт;
  • припой;
  • кусочек провода;
  • нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

  1. Зачищаем лак в месте обрыва ножом.

    Повреждённый участок дорожки необходимо зачистить ножом

  2. Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.

    Залудив дорожку, восстанавливаем её каплей припоя

  3. Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.

    При значительных повреждения дорожки её восстанавливают отрезком провода

  4. После ремонта производим сборку платы и блока в обратной последовательности.
Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

  • заменой на новую деталь;
  • подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

  • главное реле;
  • реле топливного насоса;
  • реле вентилятора.

Предохранители предназначены для защиты:

  • главного реле;
  • электрического бензонасоса;
  • электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

    Кронштейн крепится двумя гайками под ключ на 8

  3. Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.

    Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

  4. Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.

    Чтобы извлечь предохранитель потребуется специальный пинцет

  5. Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.

    Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

  6. Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.

    Реле крепится к кронштейну гайкой под ключ на 8

  7. Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.

    После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

bumper.guru

Блок предохранителей ВАЗ 2107

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А) Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А) Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А) Резервные
F5 (16А/20А) Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А) Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А) Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А) Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А) Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А) Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А) Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А) Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А) Ближний свет (левая фара)



Схема блока предохранителей ВАЗ 2107 нового образца

  1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
  2. Электромотор передних дворников.
  3. Резервное гнездо.
  4. Резервное гнездо.
  5. Питание электрообогрева заднего стекла.
  6. Часы, прикуриватель, питание розетки “переноски”.
  7. Сигнал и вентилятор радиатора.
  8. Лампы указателя поворотов в режиме “аварийки”.
  9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
  10. Лампы панели приборов.
  11. Лампы стоп-сигнала.
  12. Правая фара дальнего света.
  13. Левая фара дальнего света, контрольная лампа дальнего света.
  14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
  15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
  16. Ближний свет (правая лампа).
  17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

  1. Реле обогрева заднего стекла.
  2. Реле очистителя и омывателя фар.
  3. Реле сигнала.
  4. Реле электровентилятора системы охлаждения.
  5. Реле дальнего света.
  6. Реле ближнего света.

Предохранители Ваз 2107 (видео)

8063

www. tungrem.ru

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

www. vazdriver.ru

описание какой и за что отвечает, расположение электрооборудования с блоком, его снятие и замена

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Содержание

Открытьполное содержание

[ Скрыть]

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

№п/пЗащищаемые цепи
1 (8А)

F1 (10А)

Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.
2 (8А)

F2 (10А)

Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.
3

F3

Резерв.
4

F4

Резерв.
5 (16А)

F5 (20А)

Нагревательный элемент обогрева заднего стекла.
6 (8А)

F6 (10А)

Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.
7 (16А)

F7 (20А)

Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.
8 (8А)

F8 (10А)

Указатели поворотов в режиме аварийной сигнализации.
9 (8А)

F9 (10А)

Цепь возбуждения генератора.
10 (8А)

F10(10А)

Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.
11 (8А)

F11(10А)

Лампы сигналов торможения, освещения салона.
12 (8А)

F12 10А)

Дальний свет правой фары.
13 (8А)

F13 (10А)

Дальний свет левой фары, контрольная лампа включения дальнего сета.
14 (8А)

F14 (10А)

Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.
15 (8А)

F15 (10А)

Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.
16 (8А)

F16 (10А)

Лампа ближнего света правой стороны автомобиля.
17 (8А)

F17 (10А)

Лампа ближнего света левой стороны машины.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

  1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
  2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
  3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

  • К1 — главное реле;
  • К2 — реле, которое включает электрический топливный насос;
  • К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

  • торцовый ключ или головку на 10 мм;
  • отвёртку с крестообразным лезвием;
  • такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

  1. Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
  2. Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
  3. Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
  4. Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
  5. Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Отключение разъёмов в моторном отсеке
Отключение разъёмов в вещевом ящике

Как заменить предохранители

Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.

Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.

Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.

Замена предохранителя

В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.

 Загрузка …

Видео

На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.

autodvig. com

ВАЗ 2107 – решение проблем с включением бензонасоса — Статьи по автоэлектрике — Статьи

К сожалению, не исключена ситуация, когда при включении вашей «семерки» не слышен привычный звук бензонасоса, причем происходит это, как правило, в самый ответственный и неподходящий  момент. Конечно же, при появлении такой неприятности можно перенести свои дела на потом и обратиться за помощью к профессиональному автоэлектрику, а можно пойти своим путем, проявив силу воли и попытавшись устранить неисправность собственными силами.

Как это не странно, но достаточно подробная схема питания ВАЗ 2107 (имеется ввиду  максимально удобная для использования) является определенной редкостью даже в интернете и приведенный ниже вариант позволяет, в какой-то мере, облегчить поиск причины отказа данного важного агрегата.

 Если же говорить о практическом исполнении, то наиболее оптимальный вариант алгоритма поиска неисправностей электрической цепи питания бензонасоса ВАЗ 2107 выглядит следующим образом.

 Прежде всего, следует отыскать панель с тремя исполнительными реле, расположенную в районе бардачка и для удобства работы демонтировать ее и вытянуть на себя. Далее, на среднем реле (оно собственно и подает питание на бензонасос) при включенном зажигании на толстом розовом проводе замеряем наличие  напряжения +12В. Если напряжение присутствует, то перемыкаем указанный розовой провод с толстым проводом серого цвета, непосредственно идущим к бензонасосу (на реле это контакты «30» и «87»).

В случае, когда работа агрегата все равно не слышна, приступаем к проверке проводки, обращая особое внимание на соединительные разъемы в багажнике, один из которых черного цвета и слегка вытянутой формы, а второй (белый) расположен непосредственно на крышке бензонасоса. Характерно, что по «закону подлости» обрыв чаще всего находиться именно во втором разъеме, а добраться до него, без снятия насоса, не удастся. Кстати, если контакт нарушен действительно в белом разъеме, то во избежание проблем при дальнейшей эксплуатации  можно его полностью исключить – выполнив пайку проводов напрямую (нагрузка в этой цепи значительная, и контакты тривиально подгорают).

Не забываем, так же, проконтролировать состояние провода «массы» и надежность его подключения (провод черного цвета, прикрученный саморезом в нижней правой части багажника).

Теперь рассмотрим вариант, когда при замыкании розового и серого проводов насос включился в работу. В такой ситуации следует проверить наличие +12В на контактах «85» и «86» реле R2. Иначе говоря, при включении зажигания, на одном из контактов должно появиться устойчивые +12В (относительно «массы» автомобиля), а на другом контакте данное напряжение находится в течение нескольких секунд (при подключении «массы» от ЭБУ). Штатное появление напряжения на контактах «85» и «86» свидетельствует о том, что электробензонасос  находится в рабочем состоянии и неисправно, скорее всего, реле F2. Если желаемого напряжения нет, то ситуация усложняется и поиски  придется продолжить. На данном этапе необходимо определить, что именно  отсутствует на реле. Если плюс приходит, то прозваниваем тонкий провод серого цвета с черной полосой и если он не поврежден на всем протяжении от реле до ЭБУ – дело плохо и без опытного специалиста вам не обойтись. В случае же полного отсутствия напряжения как на контакте «85», так и на контакте «86» последовательно проверяются предохранители  F1, F2, F3, а также проводка, идущая к основному реле.

 Кроме всего прочего, занимаясь проблемами питания бензонасоса, не следует забывать и том, что современные охранные системы достаточно часто предусматривают блокировку данного агрегата в качестве дополнительной защиты от угона  и неисправность может объясняться сбоями в работе автосигнализации.

Похожие материалы

www.elektrik-avto.ru

Где стоит реле бензонасоса ваз 2107 инжектор

К сожалению, не исключена ситуация, когда при включении вашей «семерки» не слышен привычный звук бензонасоса, причем происходит это, как правило, в самый ответственный и неподходящий момент. Конечно же, при появлении такой неприятности можно перенести свои дела на потом и обратиться за помощью к профессиональному автоэлектрику, а можно пойти своим путем, проявив силу воли и попытавшись устранить неисправность собственными силами.

Как это не странно, но достаточно подробная схема питания ВАЗ 2107 (имеется ввиду максимально удобная для использования) является определенной редкостью даже в интернете и приведенный ниже вариант позволяет, в какой-то мере, облегчить поиск причины отказа данного важного агрегата.

Если же говорить о практическом исполнении, то наиболее оптимальный вариант алгоритма поиска неисправностей электрической цепи питания бензонасоса ВАЗ 2107 выглядит следующим образом.

Прежде всего, следует отыскать панель с тремя исполнительными реле, расположенную в районе бардачка и для удобства работы демонтировать ее и вытянуть на себя. Далее, на среднем реле (оно собственно и подает питание на бензонасос) при включенном зажигании на толстом розовом проводе замеряем наличие напряжения +12В. Если напряжение присутствует, то перемыкаем указанный розовой провод с толстым проводом серого цвета, непосредственно идущим к бензонасосу (на реле это контакты «30» и «87»).

В случае, когда работа агрегата все равно не слышна, приступаем к проверке проводки, обращая особое внимание на соединительные разъемы в багажнике, один из которых черного цвета и слегка вытянутой формы, а второй (белый) расположен непосредственно на крышке бензонасоса. Характерно, что по «закону подлости» обрыв чаще всего находиться именно во втором разъеме, а добраться до него, без снятия насоса, не удастся. Кстати, если контакт нарушен действительно в белом разъеме, то во избежание проблем при дальнейшей эксплуатации можно его полностью исключить – выполнив пайку проводов напрямую (нагрузка в этой цепи значительная, и контакты тривиально подгорают).

Не забываем, так же, проконтролировать состояние провода «массы» и надежность его подключения (провод черного цвета, прикрученный саморезом в нижней правой части багажника).

Теперь рассмотрим вариант, когда при замыкании розового и серого проводов насос включился в работу. В такой ситуации следует проверить наличие +12В на контактах «85» и «86» реле R2. Иначе говоря, при включении зажигания, на одном из контактов должно появиться устойчивые +12В (относительно «массы» автомобиля), а на другом контакте данное напряжение находится в течение нескольких секунд (при подключении «массы» от ЭБУ). Штатное появление напряжения на контактах «85» и «86» свидетельствует о том, что электробензонасос находится в рабочем состоянии и неисправно, скорее всего, реле F2. Если желаемого напряжения нет, то ситуация усложняется и поиски придется продолжить. На данном этапе необходимо определить, что именно отсутствует на реле. Если плюс приходит, то прозваниваем тонкий провод серого цвета с черной полосой и если он не поврежден на всем протяжении от реле до ЭБУ – дело плохо и без опытного специалиста вам не обойтись. В случае же полного отсутствия напряжения как на контакте «85», так и на контакте «86» последовательно проверяются предохранители F1, F2, F3, а также проводка, идущая к основному реле.

Кроме всего прочего, занимаясь проблемами питания бензонасоса, не следует забывать и том, что современные охранные системы достаточно часто предусматривают блокировку данного агрегата в качестве дополнительной защиты от угона и неисправность может объясняться сбоями в работе автосигнализации.

Итак, вы обладатель автомобиля ваз 2107 инжектор и в одно прелестное утро, а может день или вечер, не важно, вы, при повороте ключа зажигания не слышите привычного жужжания бензонасоса. Что делать в этом случае? Конечно, есть вариант, обратиться к автоэлектрику и он все исправит, но, если вы любите технику, любите делать что-то сами и у вас это получается, то эта статья для вас.

Кстати говоря, схема включения бензонасоса на разных автомобилях приблизительно похожа, за исключением некоторых моментов, так что вероятно, данная статья может помочь и при ремонте любого другого авто кроме ваз 2107. Тем не менее, тут будет рассмотрен участок схемы именно для ваз 2107.

Во первых потому, что в интернете практически невозможно найти схему включения электробензонасоса ваз 2107, скорее всего это будут «обрывки» схем без указания и нумерации деталей или схемы других автомобилей. Данную схему я составил, когда сам ремонтировал бензонасос на семерке своего знакомого, не имея под рукой схем и даже не зная, где на семерке установлен ЭБУ (электронный блок управления двигателем).

Схема и рисунок с расположением реле представлены ниже.

Итак, приступим.

Если вы сами решили ремонтировать бензонасос, то алгоритм действий примерно следующий: Для начала проверим бензонасос.

Для этого находим в районе бардачка три реле на спецкреплении, снимаем всю конструкцию и на среднем реле (которое и является реле бензонасоса) меряем относительно корпуса наличие 12 в. на розовом толстом проводе, при включенном зажигании.

Если оно присутствует, то замыкаем данный провод с находящимся напротив серым толстым проводом, который идет на бензонасос (30 и 87 контакты реле). Если бензонасоса по-прежнему не слышно, то неисправен либо сам бензонасос, либо проводка до него. В этом случае стоит обратить внимание на разъемы в багажнике, через которые он подключен.

Первый – черный вытянутой формы, второй – белый установлен прямо на корпусе крышки бензонасоса. Причем второй может быть неисправен внутри (что и было у автора) и пока бензонасос не извлечешь из бензобака – неисправность не увидишь. Так же стоит проверить наличие массы на бензонасосе.

F1 – предохранитель главного реле
F2 – предохранитель ЭБУ
F3 – предохранитель бензонасоса (15А)
R1 – главное реле
R2 – реле бензонасоса
R3 – реле вентилятора охлаждения двигателя


Если бензонасос заработал, то необходимо выяснить есть ли на 86 и 85 контактах реле 12 в. при включении зажигания. На одном из них (тут могу ошибиться – на красном или розовом с какой-то полосой) должно быть плюс 12 в. относительно общей массы автомобиля при включенном зажигании, а на серый с черной полосой ЭБУ подает «массу» несколько секунд при включении зажигания.

Если при включении зажигания напряжение на 86 и 85 контактах появляется и бензонасос рабочий – то неисправно реле. Если напряжения на данных контактах нет – поиски продолжаются. Необходимо выяснить, чего нет на реле – «плюса» или «минуса». Если есть плюс – то проверяем серый с черной полосой тонкий провод, который приходит непосредственно на ЭБУ.

Если он приходит на контакт ЭБУ – дальше без помощи квалифицированных специалистов не обойтись. Если после включения зажигания ни на 86, ни на 85 контактах «плюса» нет, проверяем предохранители и вызваниваем, выдергиваем – куда идет этот провод. Обычно, (в других автомобилях) он идет на главное реле. Соответственно проверяем эту цепь до главного реле.

На данном этапе завершаю статью, надеюсь, она поможет в поиске и устранении данной неисправности, желаю не ломаться вашим автомобилям.

проверь «минус» на бензонасосе, если все плюса присутствуют. «Минус» подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

проверь «минус» на бензонасосе, если все плюса присутствуют. «Минус» подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

l2rv.ru

Реле зажигания ВАЗ 2107: все секреты

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Подробнее об электрооборудовании ВАЗ 2107: https://bumper. guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.
  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы
Щиток держится на простых фиксаторах, поэтому снять его будет очень просто
Все устройства с проводами нужно аккуратно вытащить из-за щитка
После отсоединения колодки можно демонтировать сам щиток
Отсоединить контакты от реле и вытащить устройство
Видео: порядок замены реле

Устранение неисправностей в работе топливного насоса ВАЗ 2107 (инжектор)

Если ваш ВАЗ 2107 внезапно отказывается заводиться, при этом стартер исправно вращает двигатель, а искра на свечах присутствует, велика вероятность что проблема в бензонасосе. Топливный насос на ВАЗ 2107 (инжектор) намного надежней тех, что устанавливаются на карбюраторных моделях. Однако, поломаться может все. Поэтому начинать следует с проверки работоспособности бензонасоса. В отличие от насоса на карбюраторном двигателе, на ВАЗ 2107 с инжектором бензонасос работает сразу, как только повернут ключ зажигания. И работает он достаточно шумно, его работу отчетливо слышно при заглушенном двигателе.

Содержание страницы:

Сначала разберемся из чего состоит система питания инжекторного двигателя ВАЗ 2107.

Система питания ВАЗ 2107 (карбюратор)

Назначение системы питания двигателя – хранение и очистка топлива, смешивание с воздухом и подача смеси в двигатель. В систему питания входят:

  • Бензобак.
  • Топливный насос
  • Датчик уровня.
  • Топливный фильтр тонкой очистки.
  • Топливный фильтр грубой очистки.
  • Топливопроводы.
  • Топливная рампа с форсунками.
  • Воздушный фильтр
  • Рукав подвода воздуха.
  • Дроссельная заслонка.
  • Система улавливания паров топлива.

Неисправность любого из элементов приведет к тому, что двигатель перестанет работать.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Топливный насос на инжекторных моделях ВАЗ часто перестает работать из-за неисправности цепи электропитания. Если при включенном зажигании не слышно работы бензонасоса, следует начать с простой проверки проводки и насоса. В районе «бардачка» находятся три реле на специальном креплении. Среднее отвечает за работу бензонасоса.

Проверку надо начинать с предохранителя F3, который питает бензонасос. Если предохранитель исправен, надо обратить внимание на реле, провода и контакты электропитания. Если нет – замените предохранитель.

Чтобы проверить электропитание бензонасоса, следует:

  1. Снять реле с крепления.
  2. Замерить на реле бензонасоса наличие «плюса» на толстом розовом проводе (зажигание должно быть включено).
  3. Если «плюс» есть, замкнуть розовый провод с серым, идущим к топливному насосу (контакты реле “30” и “87”).

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй – белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если при замыкании серого и розового проводов бензонасос включается, следует проверить наличие питания на 86 и 85 контактах реле. Также нужно проверить работоспособность реле. Проще всего это сделать, временно установив заведомо рабочее реле.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Давление, создаваемое топливным насосом в магистрали, можно проверить при помощи обычного манометра. Для этого необходимо закрепить маслобензостойкий шланг с внутренним диаметром 12 мм на манометре при помощи хомута и закрепить второй конец шланга на рампе штуцера бензонасоса. Перед этим необходимо снять пробку штуцера и выкрутить золотник.

Снятие бензонасоса ВАЗ 2107 (инжектор), замена фильтра грубой очистки

Для замены фильтра необходимо снять бензонасос с машины. Понадобятся:

  • Ключ на 7.
  • Ключ на 17.
  • Крестовая отвертка.
  • Плоская отвертка.
  • Новый фильтр грубой очистки (при необходимости),
  • Новая герметизирующая резиновая прокладка (при необходимости).

Перед началом работ необходимо сбросить давление в системе питания двигателя. Сделать это просто: отключив предохранитель, завести машину и подождать, пока закачанный в топливную магистраль бензин не будет выработан. Это стоит сделать, если бензонасос хоть плохо, но работает. Нерабочий же топливный насос и так заведомо не создаст давления, поэтому можно сразу извлекать фильтр для проверки. Порядок дальнейших операций таков:

Установка бензонасоса

Перед установкой топливного модуля (бензонасоса с датчиком уровня топлива) необходимо тщательно проверить состояние резиновой прокладки, обеспечивающей герметизацию соединения. При малейших подозрениях ее лучше заменить. Стоит она дешево, а заново снимать/ставить бензонасос при появлении утечки топлива – занятие трудоемкое.

При закручивании восьми гаек крепления топливного насоса нужно быть осторожным, чтобы не сорвать резьбу.

Дальнейшие операции выполняются в порядке, обратном снятию топливного насоса.

После установки топливного насоса и подключения к нему трубок и разъема питания, следует проверить работу системы. Для этого надо завести двигатель и убедиться в герметичности соединений.

Почему горит предохранитель бензонасоса ваз 2107 инжектор. Не включается топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение . На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не включается топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне. Если , то необходимо проверить цепь его включения. В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе. При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе. Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации. В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля. В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса и насос следует заменить.

Б ензонасос — является ахиллесовой пятой всех автомобилей отечественного производства. Практически на каждом ВАЗе или Москвиче, водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. То мембрана растянется, то из-за перегрева насоса упадёт его производительность, то шток привода механического насоса выйдет из строя, казалось бы, за столько лет можно было довести данный узел до совершенства. И как показалось производителю ему удалось найти выход из сложившейся ситуации и на автомобили стали устанавливать электрические бензонасосы, но как показывает практика это не спасло ситуацию, а можно сказать только усугубило ее.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь ему приходится прозванивать жгут проводов и контакты реле, которые разбросаны по всему кузову автомобиля. Для облегчения поиска неисправности мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое на что необходимо обратить своё внимание — вспомните, может на вашем автомобиле стоит охранная система которая блокирует работу насоса в активном состоянии, данная ситуация не редкость, когда разбирается половина автомобиля а проблема кроется в сигнализации или самодельном противоугонном устройстве.

Электросхема бензонасоса ВАЗ 2107

По сути, в интернете находится множество схем электропроводки , но по неизвестной нам причине они настолько не информативны и запутаны, что обычному человеку очень сложно в ней разобраться. Поэтому мы решили что стоит ее нарисовать в более доступном и наглядном виде:

По ней можно уже понять, где нужно искать неисправность.
Итак, со схемой мы ознакомились, теперь опишем порядок действия водителя, если после поворота ключа или во время движения электрический бензонасос перестал работать:

1. Нам необходимо проверить электромагнитное реле REL1, в семерке, данное реле находится в районе бардачка, кроме данного реле на крепежной планке находится ещё два реле, но они нам сегодня не нужны. Поэтому откручиваем крепежную планку и начинаем проверять среднее реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все нормально, то на нем должно появиться напряжение +12 Вольт (контакт 30). Если напряжение приходит, то берём провода от тестера и замыкаем его с серым (контакт 87). Если насос не заработал значит проблема не в и тогда переходим к следующему пункту «Б», а если заработал, то к пункту «Г».

Б) перемещаемся в багажник, находим месторасположение бензонасоса и проверяем две «фишки» чёрную — более вытянутую и белую которая находится непосредственно на бензонасосе ВАЗ 2107. Инженеры, которые разрабатывали бензонасос, наверное, вложили в его конструкцию какой-то скрытый смысл, ибо в 90% поломок насоса виновен белый разъём, до которого добраться без демонтажа насоса нереально. Если все же Вы дошли до этого пункта, то советуем заменить белый разъём на соединение обычной пайкой. Сама же причина выхода белого разъема из строя кроется в просчете нагрузки: через этот контакт идут значительные токи, а контакт сам небольшой по площади и от просто со временем подгорает. Если с этими разъемами все в порядке переходим к следующему пункту.

В) проверяем целостность и надёжность контактов «земли» — это чёрный провод, конец которого соединен в нижние точки багажника при помощи самореза.

Г) проверяем питание на катушке реле 1, если оно приходит, но бензонасос не работает — реле на замену.

Если питания нет, то нам необходимо убедиться, что не приходит на реле плюс или минус. На тонком черно-сером проводе должен быть минус, если минус пропал, и провод целый то мы рекомендуем обратиться на СТО, так своими силами Вы скорее всего не справитесь. Если же нет как плюса, так и минуса, то последовательно прозваниваем предохранители F1, F2, F3.

Надеемся, что наша статья и фотографии помогли найти неисправность в цепи управления и питания бензонасосом на ВАЗ 2107.

Все в принципе не сложно. Я снимал для удобства и спасения от холода бензобак и заносил его домой.
Для начала снимаем все трубки (2 магистральных бензо шланга откручиваем ключами на 17 и 2 трубочки для сброса давления отсоеденяем вручную) и колодку с проводами питающими сам моторчик.


Далее ключём на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вынимаем все хреноторию в сборе. Далее снимаем фильтр 2 отвертками (прикладывайте усилие и смело отдергивайте его, он сидит туго), потом сняв защелку моторчика вынимаем его. Самое напряжное это снять трубку, с насоса ее надо нагревать. Я ее просто обрезал.

Вот он сам насос-моторчик.



Далее есть важный нюанс, по замене топливного насоса на новый. Нужно посмотреть номер и модель вашего насоса и искать такой же, либо аналог которым его можно заменить. Это нужно для стабильной работы системы а неверный выбор насоса может привести к не правильному давлению, повышенному расходу и т.д. У меня был Bosch 0 580 454 035 заменил его русским аналогом СОАТЭ 60.1139 ст. Оскол.
Далее собираем все обратно, мочим в кипятке шланг 1-2 минуты и быстро надеваем на насос, вставляем его в гнездо на кронштейне и надеваем защелку и желательно поставить новую сетку фильтр цена ей 25 р. Получаем готовую конструкцию.



Смотрим если прокладка между фланцем и баком в норме оставляем ее (я купил новую и в итоге оставил старую она была норм). Засовываем всю хреноторию в бензобак, прикручиваем 8 гаек и несем устанавливать бак в машину. При установке бака есть нюанс, там 2 железных хомута когда будете ставить его на место, придерживайте внутренний хомут так как он легко вылетает из паза, и чтоб его вставить на место придется вынимать бак. Прикручиваем все шланги и вставляем колодку на место.
Далее при желание меряем давление в топливной рампе. Я покупал обычный вазовский топливный манометр. Давление при работающем двигле с обраткой должно быть от 2,3-2,5 очков, а при повороте ключа зажигания когда насос качает перед пуском двигателя 2,8-3,0. Всем удачи и меньше поломок)

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

Где находится реле бензонасоса ваз 2109 инжектор – АвтоТоп

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

  • сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
  • открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
  • тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
  • под ковролином видим лючок бензобака;
  • отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

  • при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
  • при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

  • открываем капот;
  • находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
  • где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Где находится датчик скорости

Датчик скорости (ДС) на переднеприводных автомобилях ВАЗ считывает импульсы в зависимости от оборота колеса и передает данные на электронный блок управления (ЭБУ). При торможении двигателем с помощью ДС и ЭБУ отключается подача топлива, таким образом достигается более экономичная работа ДВС. Если датчик неисправен, записывается код ошибки, несколько возрастает потребление бензина, понижаются холостые обороты, особенно при резком торможении. Где находится датчик скорости, обнаружить сразу сложно, так как он спрятан под корпусом воздушного фильтра (КВФ).

Отыскиваем нужную нам деталь следующим образом:

  • открываем капот машины;
  • ключом на 10 отворачиваем два болта крепления КВФ;
  • расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
  • вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Статьи по теме:

  • Влияние системы улавливания паров топлива на работу двигателя Лада Калина Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними […]
  • Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работ ВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
  • Особенности замены кислородного датчика ВАЗ-2114, признаки и причины неисправности В связи с ужесточившимися нормами экологии все автомобили стали оборудоваться дополнительными системами, уменьшающими токсичность выхлопных газов, и практически на каждой машине с […]

One thought on “ Расположение узлов и деталей на инжекторном автомобиле ВАЗ-21099 ”

реле вентилятора у меня на 2109 инжектор, расположено левее, того которое отмечено на фото

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Советы для автомобилистов

На легковых автомобилях ВАЗ-2109 последних годов выпуска ставили инжекторные двигатели, поэтому на этих «девятках» в топливном баке устанавливался электрический бензонасос. А на небольшой части, ещё эксплуатирующихся сегодня, ВАЗ-2109 с карбюраторным двигателем, ставили механические бензонасосы.

Отказ в работе бензонасоса на инжекторных двигателях ВАЗ-2109i, определяется достаточно просто, так как в момент поворота ключа в замке зажигания в положение «зажигание включено», водитель просто не услышит характерного шума, который издаёт работающий электродвигатель бензонасоса. Обычно, водители «девяток», поиск причины отказа в работе бензонасоса начинают с проверки состояния предохранителя, защищающего эту электрическую цепь.

Он находится под полкой передней панели, которая расположена ниже бардачка. Когда открутите винты крепления, то блок из трёх реле и трёх предохранителей на проводах опустится ниже, так удобнее будет с ним работать. Проверить нужно будет крайний правый предохранитель и состояние его контактов. При обнаружении перегоревшего предохранителя, его придётся заменить на новый. А также найти причину, по которой он перегорел.

Если предохранитель цел и контакты не окислены, то следующим шагом в поиске неисправности будет проверка работоспособности реле бензонасоса. Оно находится в том же блоке, где и предохранитель и располагается крайним справа. Проверяют его водители, обычно, заменой на заведомо исправное реле. Если после такой замены бензонасос заработал, значит, придётся приобретать и устанавливать новое реле.

А вот когда бензонасос по-прежнему продолжает «молчать», тогда потребуется два провода длинной метра по четыре. Они нужны для проверки состояния самого бензонасоса путём подключения его к питанию напрямую с аккумуляторной батареи. Для этого потребуется: поднять подушку заднего сиденья, снять крышку лючка, разъединить штекерную колодку и подсоединить к клеммам бензонасоса провода с АКБ. Клемм в колодке три: одна на массу, к ней подсоединяют минус с АКБ, ещё две плюсовые, на бензонасос и указатель уровня топлива в баке.

Если бензонасос, при подсоединении на прямую, заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Реле топливного насоса — не работает топливный насос ВАЗ, что делать?

Наши читатели часто обращаются к нам с проблемами, которые возникают у них при обслуживании и эксплуатации транспортных средств. В последнее время стало поступать очень много вопросов типа «…не работает топливный насос ВАЗ 2109 инжектор. Что делать?». Постараемся внимательно разобрать эту неисправность и найти способы ее устранения.
В случае, когда стартер автомобиля «крутит» нормально, но двигатель не запускается, необходимо проверить, включается ли топливный насос. На машинах российского производства работу этого устройства можно услышать прямо из салона – по звуку, который доносится из-под заднего сиденья. Если, при включении зажигания, вы не услышали характерного «жужжания» со стороны багажника авто, то вам потребуется провести проверку целостности предохранителей, работу реле системы управления двигателем (главного) и реле топливного насоса.

Проверка предохранителей

На автомобилях ВАЗ моделей 2107, 08 и 09 предохранители и реле расположены на полочке под бардачком. В «десятом» семействе их придется искать со стороны пассажирского сиденья, под боковой крышкой в консоли печки. Другой отечественный производитель – ГАЗ – прячет предохранители под капотом авто, располагая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, переходим к следующему этапу ремонтных работ.

Проверка реле

Если главное реле не работает, нам потребуется провести проверку цепи его включения. Если же оно включается, а вот реле насоса нет, то придется проверить наличие питания на выводах №86 и 85. Чтобы определить, почему не работает топливный насос ВАЗ 2110, 2109 и т. д., нам будет необходим один нехитрый прибор – контрольная лампочка, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Подсоединим одну клемму устройства к «минусу» контроллера, а другой поочередно поднесем к разъемам. Возможные результаты нашего «исследования»:
1. Лампочка не загорается. Это означает, что электрическое питание не поступает в топливное реле. Причиной неисправности может являться обрыв на участке электроцепи или перегоревший предохранитель.
2. При тестировании одного из разъемов лампа загорается ярко, а другого – мерцает тусклым светом. Вытащите реле из колодницы, а контакты 85–86 соедините клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. потухнет, то это будет означать слабый контакт между колодницей и реле. Если же лампа вообще не загорается, значит в цепи контроллер – топливное реле есть обрыв или неисправен контроллер.
Бывает и другая проблема – реле топливного насоса ВАЗ 2110 включается, а вот сам он не работает. Как быть в этой ситуации?
Протестируйте вывод № 87 реле топливного насоса. Если при касании клеммы лампа загорается – продолжаем тест, удалив контакты № 30 и 87 из колодки и соединив их между собой с помощью перемычки. Этим самым мы убедимся, что агрегат исправен, а причина поломки заключается в реле. Лампочка не загорелась? Значит, нам потребуется замена предохранителя или восстановление целостности проводки в цепи.
Но что же предпринять, если насос не запустился? Не снимая перемычки с контактов №30 и 87, подключите одну из клемм контрольной лампы к «минусу», а другую – к проводу, который подсоединен к агрегату. Если не работает топливный насос ВАЗ 2110 (инжектор) погруженного типа, входящий в топливный модуль – отсоединим разъем и прикоснемся клеммой лампы напрямую к каждому толстому проводу. Если лампа не загорится при касании одного из проводов, это будет означать, что в цепи реле – насос или модуль, присутствует обрыв, который необходимо ликвидировать.
Устройства выносного типа тестируем таким образом: приставляем клемму контрольной лампы или к толстым проводам, или к самому разъему. Если она загорится – снимите вторую клемму с «массы» и присоедините ко второму разъему насоса. Лампа не горит – плохой контакт между «минусом» («массой» корпуса авто) и самим насосом или обрыв цепи.
Надеемся, что эта статья сможет существенно помочь в решении вашей проблемы, ведь ее информативность была проверена на одном из наших знакомых. Молодой человек даже не знал, где находится реле бензонасоса ВАЗ 2107 (инжектор), хотя владел этой машиной более трех лет. Прочитав обзор, он самостоятельно разобрался в вопросе, правда, ни один из способов тестирования, предложенных нами, не помог ему выявить причину неисправности. Это могло означать только одно – насос не работает потому, что вышел из строя его электродвигатель, а в таком случае деталь требуется заменить.

Неисправность реле бензонасоса: проврека и замена

Реле бензонасоса представляет собой устройство, которое обеспечивает подачу и прекращение электропитания на бензонасос по команде ЭБУ. Устройство полностью отвечает за управление топливным насосом, а также выполняет отдельные дополнительные функции, что зависит от конкретной марки и оснащения автомобиля. Например, на машинах с автоматической трансмиссией при необходимости активировать режим кик-даун (интенсивное ускорение) задействуется указанное реле.

Содержание статьи

Где стоит реле бензонасоса

Чтобы ответить на вопрос, где находится реле бензонасоса, нужно точно знать марку и модель автомобиля. Местом установки на разных авто является область возле блока управления впрыском, решение может устанавливаться под приборной панелью возле блока предохранителей и т.д.

Часто при необходимости самостоятельного ремонта автолюбители интересуются, где находится реле бензонасоса ваз 2110 инжектор. На указанной модели расположение реле бензонасоса выполнено возле левой ноги пассажира под торпедо. Следует добавить, что рядом также установлен предохранитель топливного насоса.

Признаки и симптомы неисправности реле топливного насоса

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

  • водитель вставляет ключ в замок и включает зажигание;
  • после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
  • затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
  • последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
  • после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты ДВС приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле.  Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что насос жужжит или гудит постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд АКБ на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Проверка реле бензонасоса своими руками

В начале проверки необходимо добраться до следующих элементов: предохранитель насоса и его реле. Определившись с тем, какое реле отвечает за бензонасос, следует осмотреть и предохранитель. Дополнительно проверять предохранитель нужно по причине того, что греется реле бензонасоса и затем несвоевременно или вообще не срабатывает по причине неисправности указанного предохранителя.

Самым простым способом проверки является установка заведомого рабочего устройства. Также в списке общих способов проверки реле бензонасоса своими руками можно выделить такой, когда контрольная лампа подключается вместо реле. После включения зажигания лампочка должна загораться. Также во время диагностики можно поставить перемычку на выводы. Если после поворота ключа зажигания бензонасос начал работать, тогда это указывает на неисправность в устройстве управления топливным насосом.

Теперь рассмотрим еще один доступный способ проверки на примере автомобиля ВАЗ 2110. Само реле топливного насоса в указанной модели находится около предохранителя.

  1. Для проверки понадобится мультиметр или наличие контрольной лампочки не больше 0. 25 А. Далее следует поочередно промерять напряжение на управляющих выводах устройства, параллельно фиксируя контакт на массу. Данный способ позволяет точно определить, нужна ли замена реле бензонасоса.
  2. В том случае, если контрольная лампа не загорается, предохранитель насоса исправен или заменен на заведомо рабочий, тогда следует уделить внимание проводке от реле до ЭБУ. Параллельно не следует исключать возможность сбоев в работе блока управления двигателем.

Напоследок добавим, что элемент может также отказываться работать или залипать после сбоев или неквалифицированной установки автосигнализации/иммобилайзера. Дело в том, что охранные и противоугонные системы с функцией блокировки запуска двигателя часто основываются на том, что прерывают подачу питания на бензонасос. В этом случае данные системы необходимо диагностировать отдельно.
