Датчик распредвала: возникновение проблем

Датчик распредвала — это весьма необходимая деталь вашего авто. Особенно это понимаешь, когда этот самый датчик выходит из строя. Интересно? Что ж, тогда продолжим. Итак!

Датчик распределительного вала отвечает за положение ГРМ, то есть — за угловое положение вала по отношению к двигателю. Вкратце происходит следующее: СУД (то есть — система управления двигателем) получает команду от датчика и производит впрыск топлива и зажигание.

Основа работы датчика распредвала — принцип Холла*.

На зубчатом колесе распределительного вала имеется «репер» — такой себе металлический «зуб». Этот «зуб» производит замыкание магнитного зазора. Выглядит это так: проходя мимо распределительного вала, «репер» создает (вызывает, если угодно) импульс напряжения в датчике распределительного вала. И этот импульс передается в ЭБУ (ЭБУ — электронный блок управления).

Подача импульсов производится в разное время.

В момент импульса ЭБУ «видит» положение первого поршня цилиндра движка в верхней мертвой точке такта сжатия. После этого и происходит впрыск топлива и, как следствие, зажигание.

Кстати, если двигатель имеет систему изменения фаз газораспределения, то в этом случае датчики будут расположены на распределительных валах впускных и выпускных клапанов.

Собственно, это общая информация, но теорию тоже надо знать.

А теперь рассмотрим характерные причины проблем с датчиком распредвала:

1) высокая температура двигателя;

2) деформированный (сломанный) зубчатый диск датчика;

3) смещение датчика в результате разрыва «ушек» крепления;

4) замыкание в самом датчике.

Проблемы, которые сопровождают неисправный датчик распредвала:

1) очень высокий расход топлива;

2) ЭБУ постоянно работает в аварийном режиме;

3) постоянно регистрируется код неисправности;

4) постоянно горит контрольная лампочка двигателя на панели.

Кстати, заменить датчик распределительного вала можно и своими руками. Правда, перед тем как купить новый датчик, вам следует внимательно прочитать руководство к вашему авто: новый датчик распредвала для вашего авто должен полностью соответствовать параметрам «родного» датчика.

Собственно, на этом краткий обзор темы можно считать оконченным. Удачи!

*Принцип датчика Холла — измерение направления движения носителями заряда. Измерение фиксируется в тот момент, когда происходит пересечение магнитного поля полупроводником. А магнитное поле создает постоянный магнит, который установлен в датчике Холла.

Колодийчук Андрей, специально для ByCars.ru

Датчик фаз (датчик положения распределительного вала)

Датчик положения распределительного вала (его еще называют датчиком фаз) – небольшой, но очень важный элемент в двигателе внутреннего сгорания, который отвечает за стабильную работу двигателя.

Основная функция датчика фаз – определение углового положения распределительного вала в каждый момент времени. Информация с датчика положения распредвала (ДПРВ) поступает на блок управления двигателем и впоследствии используется контроллером для правильной работы систем впрыска и зажигания.

Как устроен и как работает датчик положения распределительного вала (датчик фаз)

Чаще всего в современных автомобилях устанавливается датчик положения распредвала, работающий на основе эффекта Холла. Основа датчика фаз – постоянный магнит, создающий магнитное поле. Когда репер (металлический зуб, который располагается на задающем диске распредвала или зубчатом колесе распредвала) замыкает магнитный зазор при своем движении, магнитное поле изменяет свое напряжение. Это изменение фиксируется полупроводником, который также находится в датчике фаз. ЭБУ получает сигналы с датчика, считывает положение поршня первого цилиндра в ВМТ, а затем в соответствии с порядком работы цилиндров в двигателе обеспечивает впрыск и зажигание в каждом из них.



Схема устройства датчика фаз (датчика положения распредвала)

Кроме того, на некоторых автомобилях устанавливается датчик положения распредвала, в основе которого лежит фотоэлемент. Оптический датчик считывает сигнал после того, как репер перекрывает свет, излучаемый источником.

В зависимости от марки и модели автомобиля датчик фаз может быть установлен в разных местах. Единственное условие, необходимое для работы ДПРВ, – непосредственная близость к распредвалу. Так, например, в большинстве японских автомобилей датчик положения распределительного вала находится в нижней части «лобовины» мотора рядом со шкивами. Кроме того, датчик фаз может быть установлен в верхней части «лобовины» вблизи распредвала.

Где находится датчик положения распредвала на ВАЗ

Функционально датчик положения распределительного вала связан с датчиком положения коленчатого вала. Если один из датчиков вдруг выходит из строя или по какой-то причине не может передавать сигнал на ЭБУ, контроллер считывает информацию со второго.

Признаки неисправности и диагностика датчика фаз

Признаков поломки датчика положения распредвала может быть много. Чаще всего это нестабильная работа мотора с провалами, проблемы с запуском, внезапное увеличение расхода топлива. Кроме того, нередко при выходе из строя датчика фаз загорается индикатор Check Engine. Если вы столкнулись с одним из этих симптомов, в перечень действий по диагностике следует обязательно включить проверку датчика распредвала (но про остальные датчики и системы забывать тоже не стоит, так как у разных «болезней» двигателя могут быть совершенно одинаковые «симптомы».

Очень часто датчик положения распредвала выходит из строя из-за проблем в электрической цепи. Для начала разъем и провода датчика следует проверить на наличие следов коррозии или грязи (при необходимости – очистить).

Затем следует проверить наличие напряжения в цепи с помощью вольтметра.

Для этого нужно проверить наличие напряжения на проводах, которые идут к датчику (зажигание должно быть включено, разъем датчика – отключен). Если напряжения нет, скорее всего, причину стоит искать в плохом контакте разъема или в проводах. Если напряжение есть, следует подключить вольтметр к сигнальному проводу и отрицательному проводу питания датчика: при вращении распредвала напряжение должно меняться. Если напряжение не меняется, значит, датчик «умер» и его придется заменить.

проверка, замена ⋆ I Love My Car

Надежные и выносливые двигатели Suzuki Grand Vitara 2,0 л (J20A) и 1,6 л (М16А) имеют некоторые детские болезни, которые проявляются в основном в экстремальных условиях. К примеру, нестабильная работа датчика положения распредвала Гранд Витара на 2-литровых и 1,6-литровых моторах может работать с перебоями. Как проверить датчик, признаки неисправности, как его заменить и как лучше найти недорогой аналог, а также все проблемы с датчиком положения распредвала Suzuki Grand Vitara, выясняем сегодня.

Зачем нужен и где находится датчик положения распредвала Сузуки Гранд Витара

В любом двигателе с системой впрыска датчик положения распредвала играет огромную роль, несмотря на довольно простую конструкцию. В его задачи входит оповещение блока управления двигателем (наряду с датчиком положения коленвала) о времени и количестве подачи топлива в цилиндр, а также он определяет момент искрообразования в камере сгорания.

Принципиальная схема работы датчика распредвала (фаз)

Датчик распредвала (ДПРВ) представляет собой магнито-электрический элемент, датчик Холла, реагирующий на изменения магнитного поля. А магнитное поле изменяется с помощью зубчатого венца, расположенного на приводе или на распредвале в зависимости от типа двигателя. Когда зуб ротора проходит около датчика, интенсивность магнитного поля изменится.

Изменения магнитного поля преобразуются в электрические импульсы, которые передаются в электронную систему управления двигателем (ЭСУД). Система делает выводы о количестве оборотов, нагрузке, сопоставляет их с показаниями других датчиков (скорости, температуры, давления масла) и регулирует подачу топлива и момент установки угла опережения зажигания.

Где установлен датчик распредвала Suzuki Grand Vitara 2,0 и 1,6 лМесто установки датчика на двигателях 2 и 1,6 л

В зависимости от модели двигателя, датчик может иметь разное расположение. Так, в моторе объемом 2,0 л J20A он установлен на крышке головки блока цилиндров, а в двигателе М16А объемом 1,6 л, будем его искать в корпусе головки блока. Теоретически оба датчика не отличаются по конструкции, но в 2-литровом двигателе он поставляется в блоке и приводом зубчатого венца и с самим венцом в сборе, что сделало его крепко дороже, чем в 1,6-литровом моторе. Но этого аспекта мы коснемся позже.

Признаки неисправности датчика распредвала Гранд Витара 1,6 и 2,0 л

Как только ДПРВ начинает работать некорректно, сразу отмечается ряд изменений в работе двигателя:

  • резко возрастает расход бензина;
  • двигатель работает с перебоями как на холостых оборотах, так и под нагрузкой;
  • на Suzuki Grand Vitara с АКПП датчик распредвала может влиять на фиксацию той или иной передачи, но после перезапуска двигателя работа автомата временно нормализуется, что прямо указывает на неисправность ДПРВ;
  • в случаях, когда датчик распредвала полностью выходит из строя, двигатель запустить невозможно, поскольку ЭСУД не получает никакой информации о положении распредвала и, как следствие, не подает ни топливо, ни искру в камеры сгорания;
  • аварийная лампа Check Engine может систематически загораться, возможны появления кодов ошибок.

Коды ошибок для датчика положения распредвала Suzuki Grand VitaraСообщение сканера об ошибках датчика распредвала

Независимо от типа двигателя, при сканировании системы самодиагностики любым из доступных сканеров и приложений, на экране монитора будут выбиваться ошибки Р0300-Р0365. Наиболее распространенные из них следующие:

Используя эти подсказки из памяти системы самодиагностики двигателя, можно быстро выяснить причину поломки датчика и некорректной работы двигателя.

Причины выхода из строя датчика распредвала Гранд Витара

Для многих впрысковых двигателей причины выхода датчика из строя идентичны, но Suzuki Grand Vitara имеет свои особенности. К примеру, на двигателях объемом 2 л датчик распредвала склонен к перегреву при жаркой погоде и высоких нагрузках (езда по бездорожью, пробки, езда на пониженной передаче по пересеченной местности на низкой скорости). В результате неоднократного перегрева датчик попросту исчерпывает свой ресурс и перестает реагировать на изменения магнитного поля.

Симптомы в этом случае просты: двигатель после незначительного перегрева глохнет и запускается только через 20-30 минут, когда остынет. Однозначно, что здесь виноват датчик распредвала.

К типичным причинам выхода ДПРВ относят:

Как устранить перегрев датчика распредвала Suzuki Grand Vitara

Эта неприятность преследовала Гранд Витару буквально до 2006 года. После японцы устранили проблему, по крайней мере, частично. Они применили комплексный подход к вопросу охлаждения, а проблема была в следующем. В моторах J20A до 2006 года выпуска в моторном отсеке была установлена металлическая панель по центру моторного щита на вертикальном коробе, задача которого отводить излишнее тепло от двигателя.

Те водители, кто понял, что «инфаркты» датчика положения распредвала на Гранд Витаре связаны с систематическим перегревом, пытались по-разному устранить этот дефект. Вплоть до совершенно невероятных и анекдотичных решений, вроде третьей форсунки омывателя, направленной прямо на датчик, или принудительного обдува дополнительным вентилятором на 12-вольтовом электродвигателе.

Панель, виновная в перегреве датчика положения распредвала на Витаре

Оказалось, что проблему можно решить за пять минут. Достаточно просто открутить два винта и снять эту небольшую панель. Эффект духовки для датчика тут же исчезает и двигатель начинает работать в штатном режиме без «обмороков» датчика положения распредвала. Охлаждение ДПРВ нормализуется.

Проверка датчика распредвала Suzuki Grand Vitara своими руками Как снять и заменить

При возникновении симптомов неисправности или подозрении на износ датчика, можно быстро выполнить проверку его работоспособности. Для этого нам нужно потратить 10 минут и иметь под рукой мультиметр, провода с зажимами и стандартный набор инструментов:

  1. Сбрасываем минусовую клемму с АКБ.
  2. Отключаем разъем жгута проводов от датчика.
  3. Снимаем датчик в сборе с крышки головки (J20A) или с самой головки (М16А), открутив винт (а).
    Как снять датчик распредвала Гранд Витара
  4. Проверяем целостность уплотнительного кольца.
  5. Тщательно проверяем рабочую поверхность датчика и зубья ротора на наличие загрязнений и повреждений.
  6. Если нужно, очищаем ротор и торец датчика.
  7. Берем два провода и подключаем плюс от АКБ (1) к выводу VIN (2) датчика, а минус к выводу GROUND (3).
  8. Измеряем сопротивление между выводами VOUT (4) и минусом.
  9. Берем любой железный предмет (5) и проносим его на расстоянии 1 мм от рабочей поверхности датчика.
  10. Проверяем сопротивление с поднесенной железякой и без нее.

Теперь анализируем данные, полученные в ходе измерения. Если сопротивление меняется от менее 220 Ом до бесконечности с железом и от бесконечности до менее 220 Ом без железа – датчик вполне рабочий. В противном случае датчик подлежит замене.

При установке датчика винт зажимаем с усилием не более 11 Нм.

Упаковка от оригинального датчика положения распредвала Сузуки

Датчик распредвала Suzuki Grand Vitara: какой лучше, цена, артикулы

Оригинальный датчик распредвала на Сузуки Гранд Витара с двигателем J20A 2,0 л имеет артикул 33100-65D00. Его цена не умещается ни в какие рамки приличия и составляет около 3 320 гривен, а это $121 на 2019 год. Не слишком лояльная цена. Дело в том, что дилеры в комплекте с самим датчиком продают корпус ротора, ротор и его привод, которые никогда, в принципе, не ломаются. Но безвыходных ситуаций не существует.

Для 1,4-литровых и 1,6-литровых моторов М16А непосредственно датчик продается. Он имеет точно такие же характеристики, как у датчика распредвала J20A, такую же конфигурацию, но стоит в пять раз дешевле. Его номер по каталогу SUZUKI 33220-50G02, а цена от 500 до 1000 гривен ($18-35) в зависимости от производителя:

Следовательно, меняя датчик положения распредвала на Suzuki Grand Vitara с двигателем J20A, не нужно покупать дорогой оригинальный датчик, а сэкономленные деньги потратить на другие плюшки для любимого автомобиля.

замена датчика распредвала и вместе с ним датчика коленвала на Астра Н гарантированно надежно и недорого в СПб

Часто случается так, что в процессе езды двигатель внезапно глохнет, заклинивает передача в одном положении.

Причин тому может быть множество, как для неопытного водителя, который мало сталкивался с поломками. Кто знаком с проблемой сразу очертит круг «виновников»: топливный насос, реле топливного насоса, датчик положения распределительного вала. Из всего вышеперечисленного, наиболее часто выходит со строя третья деталь – датчик распредвала.

Причины поломки различные, начиная от нарушения условий эксплуатации автомобиля, заканчивая банальным дефектом, браком. Устранить поломку можно своими силами, но для этого понадобится наличие минимального опыта и навыков в обслуживании машины. В противном случае, рискуете навредить, усугубить имеющуюся поломку.

Наши услуги, когда нужна Опель Астра Н замена датчика распредвала или коленвала

Ремонтная мастерская предоставляет широкий спектр услуг по ремонту автомобилей различных марок и моделей, в том числе Опель Астра. Наиболее частые обращения в сервис связаны с диагностикой и настройкой узлов двигателя внутреннего сгорания, а именно:

  • Считывание контрольных данных бортового компьютера автомобиля посредством портативного сканера, подключённого к диагностическому разъёму;
  • Диагностика работоспособности и целостности электрической проводки, удаление повреждённых участков;
  • Профилактика датчиков распределительного и коленчатого валов. Проверка корректности их работы;
  • Диагностика узла ГРМ, проверка степени натяжения ремня, фиксации ролика – натяжителя;
  • Общая диагностика силового агрегата.

Водителю на заметку! Помимо профильного направления, мы специализируемся на проведении работ с трансмиссией всех типов, ходовой части, системе рулевого управления, системе электрического питания и экстренного торможения. Также реставрируем кузов, как целиком, так и отдельные его участки. Подготавливаем к покраске, грунтовке, шпаклёвке, покрытию лаком.

Все работы выполняются качественно и точно в оговорённый срок. Это возможно благодаря наличию в штате работников с многолетним опытом работы по профилю. Оснащение современным оборудованием автосервиса позволяет проводить комплексные и полноценные диагностики различных марок, в том числе Опель Астра. Гибкая ценовая политика, индивидуальный подход в работе с клиентами позволяет увеличить круг постоянных заказчиков, получать благодарности за выполненные работы.

Самосовершенствование каждого мастера позволяет выполнять нестандартные заказы по ремонту.

Причины и признаки поломки датчика распредвала на Опель Астра Н

Характерные признаки неисправностей:

  • Шестерня коробки передач фиксируется в одном положении (скорости) до момента полной остановки мотора. Выжим сцепления не исправляет ситуацию. Подобное может повторяться бесконечное количество раз, до момента устранения поломки;
  • Автомобиль начинает двигаться рывками, нестабильно вращается коленвал, сбивается с ритма;
  • Резкая потеря мощности машины. Порой бывает так, что невозможно разогнать свыше 60,0 км/час;
  • Частые осечки при включении зажигания;
  • Систематические или периодические хлопки в выхлопной системе;
  • Силовой агрегат не запускается. Данный признак характерен для большинства поломок, так что нужно быть крайне внимательным в процессе проведения диагностики, чтобы не пойти по ложному пути.

Частые причины поломок:

  • Длительная эксплуатация без проведения промежуточной профилактики, ревизии;
  • Нарушение основных правил использования автомобиля;
  • Фактор брака при изготовлении;
  • Недостаточная фиксация в процессе установки, вследствие чего образовался люфт;
  • Повреждение двигателя, блока цилиндров, коробки передач, что повлекло поломку датчика распредвала.

Это нужно знать! Так как автомобиль оснащён бортовым компьютером, все неполадки в работе оперативно отображаются на центральном дисплее. Чтобы правильно диагностировать поломку, нужно знать коды неисправностей. Частые ошибки: P0340 CMP, P0341 CMP, P0342 CMP, P0343 CMP, Р0344 CMP.

Интерпретация каждой будет следующая:

  • Ошибка датчика распредвала;
  • Отсутствует сигнал от датчика распредвала;
  • Нарушена фаза газораспределения;
  • Низкий уровень сигнала;
  • Высокий уровень сигнала;
  • Прерывистый сигнал.

Исходя из транскрипции вышеперечисленных кодов, мастер выстраивает алгоритм проведения ремонта или замены.

Диагностика и замена датчика распредвала Опель Астра H

Диагностика состоит из двух этапов:

  • Проверка работоспособности предохранителя и целостности электрического кабеля;
  • Проверка датчика на исправность и его замена при необходимости.

В моторном отсеке, с помощью мультиметра, мастер проверяет предохранители, отвечающие за работу датчика распредвала. При наличии признаков неисправности мастер заменяет деталь новой. Если замечаний нет, но при этом поломка не устранена, нужно проводить замену датчика. Конструкция датчика такова, что он не подлежит разбору и частичному ремонту, только полная замена новым.

Подготовительный этап: набор автомобильных инструментов, ветошь, новый датчик, головка на «8».

Процесс замены датчика распредвала:

Сам датчик установлен на заднем торце головки блока цилиндров.

  • мастер отключает минусовую клемму от аккумулятора;
  • выдвигает стопор фиксатора датчика;
  • сжимает корпус фиксатора;
  • снимает отладчик;
  • головкой на «8» выворачивает болт крепления датчика;
  • извлекает датчик с посадочного места;
  • устанавливает новое оборудование. В обязательном порядке должно быть новое уплотнительное резиновое кольцо в комплекте, так как изношенное уже непригодно к использованию.

Опель Астра Н: замена датчика коленвала на СТО

Часто случается так, что параллельно с датчиком распредвала выходит из строя датчик вращения коленвала, так как ресурс эксплуатации приблизительно равный у оборудования. Процедура замены несколько усложнена:

  • отсоединяется «минусовая» клемма от АКБ во избежание короткого замыкания;
  • в задней части блока цилиндров напротив шейки коленвала установлен датчик. Он демонтируется по аналогии с датчиком распредвала, так как конструкция идентичная;
  • далее следует самое сложное: демонтаж коробки передач, маховика, сцепления, только после этого можно извлечь изношенный датчик и заменить его новым;
  • процедура сборки проводится в обратном порядке.

Доступнность цен и гарантированная на Опель Астра H замена датчика коленвала и распредвала

В работе с клиентами всегда стараемся формировать доступные цены, чтобы они были посильны каждому желающему. Предоставляем возможность приобрести качественные детали для автомобильной марки Опель Астра по низким ценам.

На весь спектр проводимых в рамках заказа работ предоставляем гарантию качества. Детали и комплектующие полностью сертифицированы, допущены в продажу изготовителем. Длительность срока гарантии подлежит пересмотру в случае предоставления владельцем некачественного материала. Все детали сборки оговариваются до момента начала проведения ремонта.


где стоит, как проверить и заменить

Датчик положения распределительного вала УМЗ-4216 — это устройство, которое позволяет определять в каком положении находится газораспределительный механизм в зависимости от местонахождения коленвала. С помощью него регулируется подача искры и впрыск топлива. Датчик передает информацию на электронный блок управления, а тот определяет верхнюю мертвую точку первого цилиндра и в зависимости от ее расположения производит подачу топливно-воздушной смеси.

Если ДПРВ находится в неисправном состоянии, то машина будет также непрерывно работать и заводиться на холодную. Но регулировка подачи впрыска топливно-воздушной смести и искры будет неточной, поскольку работу датчика распределительных валов заменит ДКПВ.

Если система подачи топлива и искры настроена не правильно, то это может напрямую отразится на работе двигателя. Двигатель внутреннего сгорания может работать некорректно, троить и вибрировать.

Рекомендуется заменять ДПРВ каждые 100 тысяч километров. Из-за попадания металлической пыли, воздействия плохих дорог и постоянного изменения температуры.

Симптомы неисправностей

Основные проблемы, которые указывают на поломку ДПРВ, — это увеличенный расход топлива и неправильно работающий двигатель внутреннего сгорания. Также на приборной панели автомобиля загорается «Чек» и автомобиль может периодически перегреваться от работающего двигателя.

Данные проблемы могут также указывать на поломку других элементов, поэтому рекомендуется провести компьютерную диагностику и по коду ошибки автомобиля определить в чем заключается проблема. Если код ошибки указывает на датчик распредвала 4216, то первым делам стоит проверить проводку. Зачастую провода окисляются и именно это является причиной поломки, после зачистки, устройство начинает работать в штатном режиме.

Если ДПРВ не возобновил свою функциональную деятельность, то рекомендуется осмотреть в добавок сигнальный диск и репер. При наличии повреждений или деформирования произвести замену.

Проверка на работоспособность

Для того чтобы осуществить проверку на работоспособность понадобится мультиметр и иголка. Для начала стоит провести зачистку всех контактов для обеспечения хорошей проводимости. После этого необходимо установить иголку, чтобы она находилась в среднем контакте. Используем мультиметр и направляем в рабочую плоскость, показания должны моментально увеличиться. Если этого не произошло, то рекомендуется повторно произвести зачистку контактов и повторить процедуру. При нулевых показателях, устройство подлежит замене.

Процедура замены

Для того чтобы получить доступ и узнать, где находится датчик, можно использовать пространство над колесом. Для этого можно закатить машину на подъемник или поднять только переднюю часть. Когда колеса будут опущены, то можно демонтировать подкрылок и получить доступ к устройству. Также существует способ узнать, где он располагается, с помощью подкапотного пространства. Но для этого требуется снять защиту.

Прежде чем проверять работает ли датчик фаз, стоит убедиться также в наличии контакта на клеммной колодке. Если контакт есть, то приступаем к замене.

Для начала снимают аккумулятор, процедуру замены можно сделать и при включенном, но снять провод массы потом придется, поскольку такая процедура позволит быстро сбросить ошибку связанную с неправильно отрегулированными фазами. После этого используем ключ на 10 и отсоединяем ДПРВ, который закрепляется специальным болтом. Установка нового ДПРВ производится аналогичным образом, в месте, где он соприкасается с двигателем внутреннего сгорания рекомендуется использовать герметик для высоких температур.

Также осматриваем уплотнительное кольцо, если оно имеет повреждения, то произвести его замену. После подключаем аккумулятор и заводим двигатель.

Покупка

Для подбора аналогичного устройства, необходимо знать его номер. Чтобы не опасаться в приобретении совершенно другой детали, рекомендуется обратиться к профессионалам.

ДПРВ является расходным материалом и подлежит постоянной замене минимум 1 раз в 100 тысяч километров. Стоит он недорого, но для экономии многие используют именно российское производство. Российские и европейские практически не отличаются друг от друга и имеют идентичный тип работы.

Работа системы двигателя не будет нарушена, и он будет функционировать в штатном режиме. Главное, чтобы новая деталь была точно таких же размеров. Гораздо чаще российское производство делает немного удлиненные изделия, но и здесь у умельцев нашлось собственное решение. Они вручную вырезают специальную прокладку из паронита, которая позволяет двигателю внутреннего сгорания полноценно функционировать, не доставляя проблем.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Видео по теме

Где находится датчик коленвала в Ниссан Альмера — Клуб Nissan Almera

На работу двигателя Ниссан Альмера влияет состояние датчика коленчатого вала. Поломка ДПКВ сильно повлияет на работоспособность силового агрегата. Чаще всего мотор просто не запускается. Это обусловлено невозможностью передачи управляющего сигнала в ЭБУ без получения сведений о расположении коленвала.

Где находится датчик коленчатого вала

Чтобы увидеть расположение ДПКВ на Nissan Almera, нужно посмотреть под капот. Причем требуется учесть, что место его крепления закрыто картерной защитой, которую нужно удалить. Месторасположение датчика показано на фото.

Способы проверки

Поломка ДПКВ все время будет сопровождаться неполадками в компьютере автомобиля. Потому проверка датчика обязана начинаться со считывания ошибок из ЭБУ. С учетом полученного кода определяется характер появившейся неисправности.

Последующая проверка подразумевает снятие датчика коленвала с автомобиля. Главное выявить наличие механических деформаций. Потому корпус нужно внимательно осмотреть. Во время определения повреждений необходима установка нового датчика.

Если визуальное изучение ничего не выявило, требуется узнать сопротивление. Для чего необходим омметр. Показания должны находиться в пределах 550-750 Ом.

Установка нового датчика коленвала на Ниссан Альмера

Установка ДПКВ выполняется с учетом следующей инструкции:

  1. Снять защиту картера двигателя.
  2. Удалить клеммную колодку с ДПКВ.
  3. Выкрутить винт, крепящий датчик к мотору.
  4. Достать ДПКВ. Причем необходимо учесть, что его извлечение очень часто осложняется прилипанием кольца уплотнителя. В этом случае под прибор необходимо подлезть тонким ножом.
  5. Поставить рабочий датчик коленвала.
  6. Все собирается в обратной последовательности.

Замену ДПКВ можно производить через верх. Для чего необходимо снять воздушный фильтр. Недостатком этого варианта считается необходимость умения производить все работы «на ощупь». Потому многие владельцы автомобилей заменяют датчик коленчатого вала снизу. В этом случае необходим подъемник.

Видео: Расположение датчика коленвала и распредвала на QG18DE Almera N16

Nissan Almera N16 1,8 2005 года выпуска. Датчики коленвала и распредвала.

Датчики распредвала и коленвала на Lada Kalina (8 клапанов): описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Датчик фаз (положения распредвала)

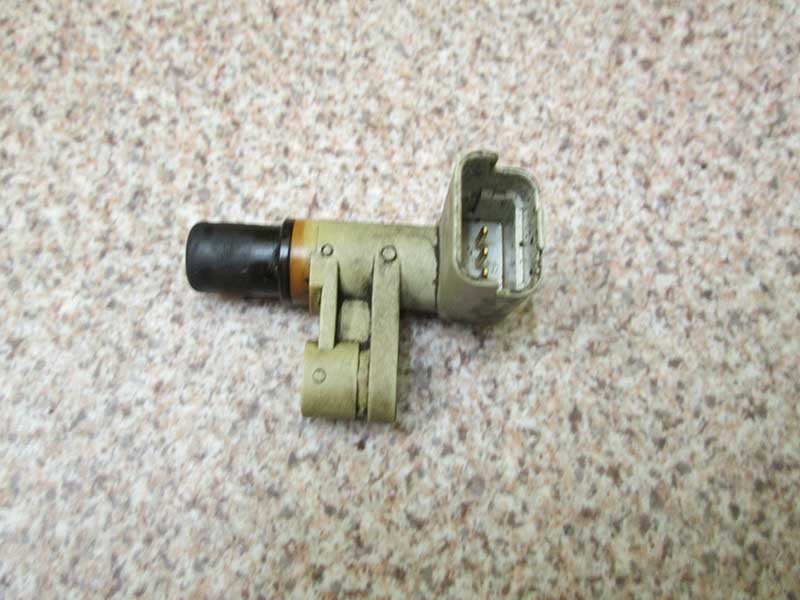

Датчик распредвала

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

  • вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
  • теперь при помощи ключа открутите саму деталь;
  • ее можно вытащить, слегка потянув в сторону лобового стекла;
  • установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Корректор положения коленвала отдельно

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

  • плохой запуск двигателя;
  • нестабильная работа;
  • снижение мощности;
  • детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

  1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
  2. Теперь отверните, используя ключ, болт крепления.
  3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Видео «Проверка ДПКВ»

В видео ниже вы узнаете, как проверить работоспособность ДПКВ (автор ролика — IZO)))LENTA).

 Загрузка …

Как заменить датчик положения распределительного вала

Датчик положения распределительного вала (CMP) используется модулем управления трансмиссией (PCM) для определения положения распределительного вала по отношению к коленчатому валу. PCM использует эту информацию для управления топливными форсунками и, в некоторых случаях, для управления системой зажигания. Существует два основных типа датчиков фаз газораспределения: на эффекте Холла и на магнитное сопротивление. К схеме с эффектом Холла идут три провода: опорный, сигнальный и заземляющий. РСМ посылает опорное напряжение постоянного тока к датчику распредвала и датчик посылает сигнал обратно возврат к PCM в соответствии с положением распределительного вала.С другой стороны, датчик магнитного сопротивления имеет два провода и создает собственное переменное напряжение, когда проходит мимо реактивного колеса внутри двигателя.

Часть 1 из 3: Обнаружение и снятие датчика положения распределительного вала

Необходимые материалы

  • Бесплатные руководства по ремонту — Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей
  • Перчатки защитные
  • Руководства по ремонту (опционально)
  • Защитные очки
  • Гаечный ключ или трещотка и головки соответствующего размера

Шаг 1: Найдите датчик .Датчик положения распределительного вала обычно устанавливается в блоке или головке блока цилиндров, в зависимости от конструкции двигателя.

Шаг 2: Отсоедините отрицательный провод аккумуляторной батареи . Отсоедините отрицательный провод аккумуляторной батареи и отложите его в сторону.

Шаг 3: Отсоедините электрический разъем датчика . Снимите электрический разъем, надавив на язычок и сдвинув его.

Шаг 4: Открутите крепежный винт (-ы) датчика . Выкрутите крепежные винты датчика с помощью гаечного ключа или трещотки и головки подходящего размера.

Шаг 5: Снимите датчик . Снимите датчик с двигателя, потянув его прямо.

Часть 2 из 2: Установка нового датчика положения распределительного вала

Шаг 1: Установите новый датчик . Вставьте датчик прямо и совместите фланец болта с монтажным отверстием.

Шаг 2: Установите крепежные винты датчика . Установите крепежные винты датчика и затяните их с помощью гаечного ключа или трещотки с головкой подходящего размера.

Шаг 3: Установите на место электрический разъем .

Шаг 4: Установите отрицательный провод аккумуляторной батареи . Подсоедините отрицательную клемму к аккумуляторной батарее.

Вот что нужно для замены датчика положения распределительного вала. Если вам кажется, что вы предпочитаете доверить эту работу профессионалу, YourMechanic предлагает квалифицированную замену датчика положения распределительного вала.

Замена датчика положения распределительного вала — все, что вам нужно знать

Что делает датчик положения распределительного вала?

Датчик положения распределительного вала контролирует его вращение, в частности, при открытии и закрытии клапанов.Большинство датчиков фаз газораспределения устанавливаются прямо над кольцом с выемками на распредвале. Большинство этих датчиков распределительного вала используют магнит для создания или изменения электронного сигнала переменного тока, который используется вместе с датчиком положения коленчатого вала для определения момента, когда положение приближается к верхней мертвой точке (ВМТ) на такте сжатия. Эта информация поможет точно настроить время зажигания и импульс форсунки.

Каковы симптомы неисправности датчика положения распределительного вала?

Автомобиль, который не работает.Двигатель проворачивается, но не проворачивается, либо он запускается и сразу же глохнет. Часто, когда бортовой компьютер получает ошибочный сигнал, внутренняя логика понимает это как механическую проблему и выключает двигатель, чтобы предотвратить любое повреждение. По иронии судьбы, один и тот же датчик может не передавать сигнал или отключаться от сети, и двигатель будет работать, хотя и плохо. Жара, возраст и особенно ржавчина — самые большие виновники отказа датчика.

Получите смету обслуживания для замены датчика положения распределительного вала в ближайших магазинах

Насколько серьезен неисправный датчик положения распределительного вала?

Отказ датчика положения распределительного вала может привести к тому, что вы окажетесь на обочине дороги в ожидании эвакуатора. Двигатель все равно может работать плохо. В любом случае найдите хорошего механика, который специализируется на работе двигателя, и назначьте встречу — чем раньше, тем лучше. В большинстве случаев этот ремонт не занимает больше одного дня.

Какова типичная стоимость замены датчика положения распределительного вала?

  • Ориентировочная стоимость запчастей 50–100 долларов
  • Ориентировочная стоимость рабочей силы 40–200 долларов

Ориентировочная общая стоимость 90–300 долларов

В большинстве случаев это не дорогой ремонт.Датчик будет стоить от 50 до 100 долларов в зависимости от производителя. Установка может варьироваться в зависимости от автомобиля и будет стоить от 40 до 200 долларов в зависимости от местоположения. Иногда для доступа к датчику необходимо снять другие части двигателя, в том числе крышку клапана. Дополнительные расходы, включая прокладки, могут стоить от 20 до 40 долларов.

Имейте в виду, что цены будут зависеть от региона, марки и модели вашего автомобиля. Сэкономьте время, используя Openbay, чтобы сравнить местные цены и записаться на прием в сервисный центр в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Как они работают — Denso

Датчик положения коленчатого вала

Датчик положения коленчатого вала прикреплен к блоку двигателя напротив ротора газораспределения на коленчатом валу двигателя.

Датчик определяет сигналы, используемые ЭБУ двигателя для вычисления положения коленчатого вала и частоты вращения двигателя.

Есть 2 типа датчиков положения коленчатого вала. Тип MPU объясняется здесь как ссылка.

34 зубца расположены через каждые 10 ° угла поворота (CA), плюс два отсутствующих зуба для определения верхней мертвой точки (ВМТ) установлены вокруг внешнего диаметра ротора привода ГРМ. Следовательно, на каждый оборот коленчатого вала датчик выводит 34 волны переменного тока. Эти волны переменного тока преобразуются в прямоугольные формы с помощью схемы формирования формы сигнала внутри ЭБУ двигателя и используются для расчета положения коленчатого вала, ВМТ и частоты вращения двигателя.

Датчик положения распределительного вала

Датчик положения распределительного вала определяет вращение распределительного вала и устанавливается рядом с головкой блока цилиндров, так что датчик находится напротив ротора газораспределения, прикрепленного к распределительному валу двигателя.

ЭБУ двигателя определяет угол распредвала и выполняет распознавание цилиндров на основе сигналов, обнаруженных датчиком положения распределительного вала.

Существует 2 типа датчиков положения распределительного вала. Тип MRE объясняется здесь как ссылка.

Из-за вращения ротора синхронизации направление магнитного поля (магнитного вектора), излучаемого из магнита датчика, изменяется в соответствии с положением зубца обнаружения в течение времени, когда зубец обнаружения, прикрепленный к ротору синхронизации, приближается, а затем перемещается от положения распределительного вала датчик. В результате изменяется и значение сопротивления MRE. Напряжение от ЭБУ двигателя подается на датчик положения распределительного вала, и изменение значения сопротивления MRE выводится как изменение напряжения.Формы сигналов на выходах двух MRE дифференциально усиливаются и формируются в прямоугольную форму сигнала с помощью схемы усиления / формирования формы сигнала внутри датчика. Затем выходные сигналы MRE отправляются в ЭБУ двигателя.

Как работает датчик положения коленчатого вала и где его найти

Для чего нужен датчик положения коленчатого вала?

Датчик положения коленчатого вала (датчик CKP или CPS) — один из нескольких датчиков, которые обеспечивают бесперебойную работу двигателя.Он измеряет положение коленчатого вала (для которого его иногда называют датчиком угла поворота коленчатого вала или CAS), а также скорость вращения коленчатого вала (для чего его иногда называют датчиком частоты вращения двигателя, ESS или датчиком оборотов). . Датчик положения коленчатого вала передает эту информацию на бортовой компьютер автомобиля, блок управления двигателем (ЭБУ). ЭБУ использует эту информацию вместе с данными от других датчиков для управления такими системами, как угол зажигания и впрыск топлива. Благодаря этому все части двигателя синхронизируются и работают согласованно.Датчик положения коленчатого вала необходим для бесперебойной работы двигателя.


Как работает датчик кривошипа

Существуют разные настройки датчиков коленчатого вала, но они, как правило, работают на принципах магнетизма. Многие датчики положения коленчатого вала представляют собой электронные датчики, известные как датчики на эффекте Холла. Датчик на эффекте Холла вырабатывает электричество, когда он подвергается воздействию магнитного поля. В датчике положения коленчатого вала зубчатое колесо, вращаясь вместе с коленчатым валом, нарушает магнитное поле.Это создает последовательность включений и выключений в датчике Холла, которую ЭБУ может интерпретировать как частоту вращения коленчатого вала. Чем быстрее включается и выключается датчик, тем быстрее крутится коленчатый вал.

В то время как эти датчики на эффекте Холла выдают цифровой сигнал, некоторые датчики положения коленчатого вала выдают аналоговый сигнал. Однако они все еще действуют на магнетизме. Датчик вырабатывает электрическое напряжение на основе колебаний магнитного поля. Колебания вызваны перемещением металлических штифтов коленчатого вала.Более быстрое вращение означает больше колебаний и больше напряжения. ЭБУ может преобразовывать это напряжение в частоту вращения коленчатого вала.

В любом случае элементы синхронизации, штифты или зубья колеса должны быть расположены равномерно, чтобы точно измерить скорость. Однако обычно есть зазор, который соответствует, когда один поршень находится в верхней мертвой точке. Этот зазор позволяет датчику определять не только скорость вращения коленчатого вала, но и его положение.

Где находится датчик положения коленчатого вала?

Расположение датчика положения коленчатого вала может варьироваться от автомобиля к автомобилю. Очевидно, что он должен быть рядом с коленчатым валом, поэтому чаще всего он находится на передней нижней части двигателя. Обычно его можно найти прикрепленным к крышке привода ГРМ. Иногда его можно установить сзади или сбоку от двигателя. Иногда датчик положения коленчатого вала измеряет частоту вращения маховика сцепления, чтобы определить частоту вращения коленчатого вала. В этих случаях датчик монтируется на раструбе трансмиссии.

Как и большинство деталей, датчики положения коленчатого вала могут выйти из строя по разным причинам.Чтобы узнать больше об этих причинах, ознакомьтесь с этой статьей о том, почему датчики положения коленчатого вала выходят из строя, от экспертов 1A Auto!

Просмотрите другие статьи о датчиках положения коленчатого вала:

P0340 — Датчик A положения распределительного вала (CMP), банк 1 неисправность цепи — TroubleCodes.net

Код неисправности Местоположение неисправности Возможная причина
P0340 Датчик A положения распределительного вала (CMP), банк 1 неисправность цепи Проводка, датчик CMP, ECM

Мы рекомендуем Torque Pro

Что означает код P0340?

Правильно работающий двигатель — это, по сути, точное время взрыва на бензине. В зависимости от частоты вращения коленчатого вала двигателя (RPM) и нагрузки блок управления двигателем (ECU) регулирует время и количество впрыска топлива, синхронизацию искрового зажигания, а в случае двигателей с регулируемыми фазами газораспределения (VVT) — впускной и выпускной клапаны. регулировка времени. ЭБУ использует два основных датчика времени и положения: датчик положения коленчатого вала (часто CKP) и датчик положения распределительного вала (часто CMP). Если на двигателе с VVT два ряда, то датчиков положения распредвала будет два.

Датчик положения распределительного вала реагирует на зубчатое колесо на распределительном валу, что дает ЭБУ постоянную информацию о его скорости и положении.Конечно, CMP расположен на двигателе, обычно где-то на головке блока цилиндров, поэтому он передает данные CMP в ЭБУ по проводам. Если ЭБУ не может обнаружить сигнал CMP, он установит DTC P0340 или DTC P0345 — Неисправность цепи датчика положения распределительного вала. Если ваш двигатель имеет только один CMP, такой как рядный четырехцилиндровый, единственный доступный код CMP — для банка 1, P0340. С другой стороны, двигатели V6 или V8 имеют два банка, банк 1 и банк 2, и, следовательно, будут иметь два CMP, поэтому DTC P0345 будет относиться к банку 2.Датчик A указывает на то, что неисправность возникает в цепи датчика положения распределительного вала, относящейся к впускному распредвалу. Коды датчика B относятся к выпускному распредвалу.

Каковы общие причины кода P0340?

В зависимости от года выпуска, марки и модели код неисправности P0340 или P0345 может иметь ряд причин. Вот некоторые из самых распространенных.

Неисправный датчик — если катушка датчика разомкнута или закорочена, сигнал не будет генерироваться.
Плохая установка — Хороший сигнал CMP сильно зависит от размещения.Как правило, датчику необходим зазор от 0,020 до 0,050 дюйма до кольца реактора или зубца распределительного вала. Если датчик повернут в сторону или не плотно установлен, зазор будет неправильным, и сигнал будет слишком слабым, чтобы ЭБУ мог его обнаружить. Если кольцо реактора будет тереться о датчик, сигнал будет искажен.
Ford Trucks / Mustang GT — Проблема с фазой генератора, такая как перегоревший диод или обрыв катушки, может вызвать такие сильные электрические помехи, что сигнал CMP искажается, вызывая, среди прочего, установку кода неисправности P0340 / P0345, несмотря на наличие это не проблема с датчиком CMP или проводкой.
Cars in Storage — Если ваша машина хранилась на хранении какое-то время, грызуны могут найти ее отличным местом для гнездования. К сожалению, при поиске материалов для гнездовья и уборке дома эти маленькие твари могут найти вашу проводку оскорбительной или даже вкусной, что приведет к проблемам с разомкнутой цепью.
Старые автомобили — Со временем пластик и резина становятся хрупкими и менее гибкими, что может привести к поломке разъема и повреждению изоляции провода. В свою очередь, это может вызвать коррозию, обрыв цепи или короткое замыкание.

Как правило, датчик положения распределительного вала довольно надежен и долговечен, что не обязательно исключает его как проблему, но в большинстве случаев проблема заключается в проводке и разъемах для датчика или в чем-то совершенно другом. Прежде чем сразу перейти к новому датчику, убедитесь, что вы можете исключить остальную часть системы.

Каковы симптомы кода P0340?

Поскольку сигнал CMP очень важен для зажигания и впрыска топлива, вы можете столкнуться с состоянием отсутствия запуска или остановки двигателя при запуске.Некоторые ЭБУ транспортных средств могут использовать сигнал CKP для оценки положения распределительного вала, поэтому двигатель будет работать, но может возникнуть затрудненный запуск, грубая работа, пропуски зажигания или плохое ускорение.

Как вы устраняете неисправность, код P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не следует автоматически отклонять датчик CMP. Это не значит, что может быть не самим датчиком , но замена датчика не всегда решает проблему.Перейдите в All Data DIY или другой источник и возьмите схему подключения и DVOM (цифровой вольт-омметр) для этой следующей части.

  1. Визуальный осмотр — Убедитесь, что датчик CMP вставлен в розетку и плотно сидит. Кроме того, проследите за жгутом проводов на предмет повреждений, например, в результате недавнего ремонта двигателя, послепродажной установки, повреждений от ударов или повреждений грызунами.
  2. Проверка датчика
    1. Проверка сопротивления — отсоедините датчик и измерьте сопротивление. Обрыв цепи, ∞ Ом, или короткое замыкание, 0 Ом, в этот момент укажет вам, что неисправен сам датчик.
    2. Signal Check — Правильный способ сделать это с помощью цифрового осциллографа, но вы можете получить приблизительную оценку функции датчика CMP, переведя DVOM в режим AC V. При запуске вы должны видеть не менее 20 мВ.
  3. Электрический осмотр — Отсоедините разъемы контроллера ЭСУД и CMP и вставьте короткий штифт на клеммы разъема CMP. Для этого можно использовать небольшую скрепку или проволоку.
    1. Со стороны контроллера ЭСУД проверьте сопротивление в самой цепи.При установленном коротком штыре вы должны показывать менее 0,1 Ом. Если больше, то ЭБУ не сможет обнаружить сигнал. Поищите где-нибудь в цепи обрыв провода или коррозию.
    2. Удалите перемычку и проверьте цепь на разрыв, ∞ Ω. Если есть некоторое сопротивление, подозревайте короткое замыкание. Вода в промежуточном соединителе может легко стать причиной короткого замыкания.
    3. Проверьте отсутствие замыкания на массу, взяв один из проводов и подключив его к «массе» или отрицательной клемме аккумуляторной батареи.Вы должны прочитать обрыв цепи, ∞ Ω. Любое непреднамеренное соединение с землей может исказить или ослабить сигнал.
  4. Другие проблемы — Если в датчике CMP или его проводке проблем не обнаружено, возможно, P0340 или P0345 являются просто вспомогательными кодами неисправности. Прыгающий ремень привода ГРМ, неисправный сигнал или цепь датчика положения коленчатого вала или пропуски зажигания в двигателе могут быть основной проблемой. Дважды проверьте их, прежде чем возвращаться к CMP.

Коды, относящиеся к P0340

DTC P0340 или P0345 могут сопровождаться другими кодами DTC, такими как P0300 Случайный пропуск зажигания, P0725 Цепь датчика скорости двигателя или P0335 Неисправность цепи датчика положения коленчатого вала.

Обсуждения BAT Team для P0340

  • 2003 durango sxt с 4,7 л; жесткий старт, ограничитель оборотов 3500 об / мин, круиз-контроль отсутствует
    [b] Re: 2003 durango sxt с 4,7 л; жесткий старт, ограничитель оборотов 3500 об / мин, без круиз-контроля [/ b] вот коды …. p0440 p0344 p0340 p0440 p0340 последние 2 подошли 2 раза ……. там написано 5 кодов ……
  • датчик положения распредвала
    Привет всем., Мой Check Engine Lite появился неделю назад, показал ряд датчиков O2 1, также показал неисправность цепи датчика положения распределительного вала.. Я заменил датчик O2, через неделю загорелся индикатор проверки двигателя .. теперь он показывает только один код P0340 Неисправность цепи датчика положения распределительного вала …..
  • 96 grand voyager не запускается
    Один из моих коллег здесь -ГЛАВНЫЙ наш идти к гуру мини-фургона, у вас есть коды датчиков камеры, коды egr и коды передачи …. Давайте кое-что проясним … .индикатор проверки двигателя НЕ горел перед отказом запуска ?? Коды: P0340, p0401 и т. Д.? Нет удаленного стартера, дополнительных устройств…
  • 1997 Ford Ranger 3.0 V6 5spd P0340 и p0420 Коды неисправностей
    Только что вчера вечером получил контрольную лампу двигателя и попытался стереть память, коды вернулись в течение минуты. По кодам; P0340 — датчик положения кулачка A, ряд 1, а P0420 — эффективность катализатора ниже порогового значения, банк 1. Я полагаю, я могу получить второй код (P0420), потому что …
  • 96 Subaru Outback Legacy Code P0340 ??
    Subaru Outback Legacy 1996 года, 105 тыс. Миль. Индикатор проверки двигателя горит постоянно, и иногда его очень трудно запустить.Перед запуском двигателя он проворачивается 5 или 6 раз. Я взял считыватель Obd2 и отсканировал код P0340 — Неисправность цепи датчика положения распределительного вала A-Bank1. Мне интересно, если я просто …

Безопасно ли ездить с неисправным датчиком распредвала (насколько плохо ездить с неисправным распределительным валом) — AutoVfix.com

Совместное использование — это забота!

Ваша машина все еще может ездить, но вы уверены, что ваш датчик коленчатого вала неисправен, теперь вы спрашиваете себя: «Безопасно ли ехать с неисправным датчиком распределительного вала»? Что ж, в этом посте мы ответим на все это, мы также увидим, насколько плохо ездить с плохим распределительным валом. Вы видите, что датчик коленчатого вала — это устройство в автомобиле, которое используется в двигателе внутреннего сгорания для контроля положения или скорости вращения коленчатого вала автомобиля.

Если распредвал выходит из строя, это повлияет на расчеты коленчатого вала, который может так сильно нагреть двигатель автомобиля, поэтому вы должны действительно осознавать это. Итак, в посте мы увидим, насколько плохо ехать с плохим распределительным валом.

Итак, давайте начнем с этой статьи.

Читайте также: 10w40 против 5w40, какой из них лучше для вашего автомобиля

Безопасно ли водить машину с плохим датчиком распредвала? (Насколько плохо ездить с плохим распределительным валом)

Что ж, чтобы ответить на этот вопрос, все зависит от того, какой у вас личный опыт работы с машиной есть.

  • Первый , если двигатель вашего автомобиля работает или работает нормально, а не глохнет или не ускоряется, тогда водить машину безопасно и нормально.
  • Второй , если в вашем автомобиле возникают перебои в зажигании, и вы замечаете, что загорается или начинает мигать индикатор проверки двигателя, то вождение автомобиля в таком состоянии небезопасно. Вождение автомобиля в таком состоянии может привести к повреждению двигателя автомобиля и повлечет за собой дополнительные расходы. Чтобы не повредить двигатель автомобиля, вы должны диагностировать проблему и обратиться за помощью по ее устранению или даже замене датчика коленчатого вала. Возможно, вам придется посмотреть видео ниже, чтобы узнать, как правильно провести диагностику датчика коленвала на вашем автомобиле.А затем следуйте инструкциям по замене датчика положения распределительного вала ниже, чтобы самостоятельно заменить коленчатый вал вашего автомобиля.
  • И, наконец, также небезопасно водить автомобиль с неисправными распределительными валами, когда вы испытываете вялое ускорение или случайное сваливание во время вождения, хотя вы можете уйти от вождения автомобиля в течение нескольких дней, но не рекомендуется . Вы можете прочитать эту статью о том, как завести автомобиль с неисправным датчиком коленчатого вала, чтобы получить более подробную информацию о том, почему это не рекомендуется.

Вы также должны отметить, что диагностический код проблемы не должен быть единственным основанием для прямого осуждения деталей автомобиля. И именно поэтому вам нужна надлежащая оценка, чтобы быть уверенным, что неисправен сам датчик коленвала, а не что-то еще. Например, отсоединение провода датчика от датчика или даже другие не связанные проблемы с коленчатым валом, но больше приспособлены к системе двигателя,

Худшее, что вы хотите, — это испытать столько проблем с заменой или заменой датчика коленчатого вала и осознать, что это было что-то другое.

Значит, если вы провели реальную диагностику и датчик подтверждено плохо, то вам необходимо заменить датчик коленвала.

Вы можете следовать руководству ниже, чтобы заменить его или нанять опытного механик, которому вы доверяете, изменить его за вас.

Статья по теме: Что сделает неисправный датчик положения коленчатого вала

Как диагностировать датчик коленчатого вала

Можете ли вы самостоятельно заменить датчик положения распределительного вала?

Мой ответ на этот вопрос — да.И это потому, что это один самая простая работа по обслуживанию автомобилей, которую может выполнить каждый, и сэкономить деньги.

Сколько времени занимает замена датчика распредвала?

Замена датчика распределительного вала требует слишком много времени. В среднем это должно занять от 5 до 20 минут, в зависимости от вашего опыта. Если у вас есть опыт, это должно занять от 5 до 10 минут, а если нет, может это ваш первый раз, тогда это может занять больше времени. Скажем, от 10 до 20 минут или больше.

Все зависит от человека и от того, насколько быстро он научится и быстро выполнит задание.

Как для замены датчика положения распределительного вала

Чтобы заменить датчик положения распределительного вала, вы хотите сначала купить новые распредвалы, которые вы можете купить на Amazon по дешевке здесь, или щелкните любой из вариантов в конце этого сообщения, затем вам нужно выполните следующие 11 шагов.

Начните с отключения минусовой аккумуляторный кабель перед автомобилем.

Затем найдите датчик распредвала.Обычно он будет на верхней, передней или задней части двигателя с подключенным к нему 2–3 проводным разъемом. Прочтите этот пост , если вы все еще не можете его найти.

Теперь нужно освободить вкладку от датчик отсоединить провода датчика.

Также снимите крепежный болт, который соединяет датчик с двигателем автомобиля. Обычно это болт диаметром 8 или 10 мм.

Надо вытащить датчик распредвала с небольшим поворотом.

Теперь вам нужно применить небольшой двигатель масло к уплотнительному кольцу нового датчика распредвала.

Установить новый распредвал положения датчик и закрепите крепежным болтом.

Замените старый датчик новым, введите его на место.

Теперь снова подключите провода датчика. разъем к датчику.

Наконец, снова подключите отрицательные клеммы аккумуляторной батареи и заведите машину, чтобы посмотреть, как она работает.

Заключение о том, безопасно ли ездить с неисправным датчиком распределительного вала

До сих пор мы могли посмотреть, насколько плохо ездить с неисправным распределительным валом, и я надеюсь, что смог дать вам простой для понимания ответ на вопрос «безопасно ли ехать с неисправным датчиком распредвала»? Дело в том, что разные условия определяют, нормально ли водить машину с неисправным датчиком распредвала.В принципе, вы можете продолжать водить машину, если она едет плавно, без забавного звука, проблем с срывом или ускорением, но если ваша машина не работает как обычно, подумайте о замене датчика коленчатого вала, но прежде чем вы это сделаете, введите соответствующий текст. .

Я также показал вам, как заменить датчик положения распределительного вала, предполагая, что вы провели надлежащую диагностику и подтвердили, что датчик распредвала является проблемой. Мы также рассмотрели вопрос «сколько времени нужно для замены датчика распределительного вала»?

Надеюсь, этот пост вам помог? пожалуйста, не стесняйтесь поделиться и добавить в закладки для дальнейшего использования.

Статья по теме: Как завести машину с неисправным датчиком коленвала

Шаринг — это забота!

Неисправность цепи датчика положения распределительного вала

Код ошибки P0340 — очень распространенный код неисправности. Компьютеры ваших транспортных средств, такие как ECM, PCM и многие другие, использовали CMP или также известный как датчик положения распределительного вала, чтобы легко определить, на что он должен установить время. Это важный инструмент, поскольку компьютер, не зная, в какое время должно быть правильное время, бесполезен.

Код ошибки P0340 просто означает, что компьютер полностью отправил сигнал на датчик положения распределительного вала, однако он не видит правильный сигнал, возвращаемый датчиком. Поскольку цепь вызывает беспокойство, проблема может быть в любом компоненте цепи, таком как PCM, проводка и сам датчик.

Определение

CPS — это электронное устройство, которое обычно используется в двигателе, чтобы легко и быстро регистрировать скорость вращения распределительного вала.Эта информация в основном используется ECM (также известным как модуль управления двигателем), который имеет возможность управлять впрыском топлива и зажиганием. В дополнение к этому, положение распределительного вала может определять положение поршня. Кроме того, сенсорная система состоит из самого сенсора, статической части и вращающейся части. Когда двигатель работает, низкая и высокая части зубьев вызывают изменение зазора с датчиком. Это одна из причин, по которой изменяющийся зазор вызывает изменение магнитного поля рядом с датчиком. Таким образом, магнитное поле может вызвать изменение напряжения на датчике. Когда датчик положения коленчатого вала выходит из строя, датчик положения распределительного вала обеспечивает различное управление деталями двигателя с использованием синхронизации сигналов идентификации цилиндра.

Общие симптомы

Симптомы включают следующее:

  • Потеря мощности двигателя
  • Пропуски зажигания или грубая работа
  • Нет запуска или затрудненный запуск
  • Глохнет двигатель
  • Горит индикатор двигателя или предупреждает о скором обслуживании двигателя

Возможные причины

Код ошибки P0340, скорее всего, означает, что произошло одно или несколько из следующих событий:

  • Разъем или провод в цепи маршрута могли быть оборваны, закорочены или заземлены.
  • Неисправный PCM
  • Обрыв цепи
  • Неисправный датчик положения коленчатого вала
  • Разрядился аккумулятор
  • Цепь системы запуска
  • Неисправен стартер
  • Плохое электрическое соединение датчика положения распределительного вала
  • Жгут проводов датчика положения распределительного вала короткое замыкание или обрыв
  • Неисправен датчик положения распределительного вала

Как проверить?

С помощью и наличия кода ошибки P0340 вы можете быть уверены, что диагностика может быть легко выполнена. Вот некоторые из эффективных действий, которые вы должны попытаться выполнить:

  • Первое, что вам нужно сделать, это визуально осмотреть все разъемы и проводку в цепи маршрута
  • Проверить стабильность проводки
  • Проверить работа или напряжение датчика положения распределительного вала
  • Замените датчик положения распределительного вала при необходимости
  • Проверьте цепь положения коленчатого вала
  • Замените проводку цепи или разъемы при необходимости
  • Замените или диагностируйте PCM при необходимости

Как сделать Исправить?

Чтобы правильно и успешно исправить ошибку с кодом P0340, первое, что вам следует сделать, это проверить всю проводку.Вот важные шаги, которые вам необходимо выполнить:

  • Убедитесь, что кабельные соединения аккумуляторной батареи плотные и чистые. Некоторые люди думают, что это очевидный шаг, но если ваш компьютер не получает стабильную подачу электричества от батареи, это может вызвать несколько проблем.
  • Проверьте провода и разъемы, которые могут быть протерты, отсоединены или ослаблены. Также важно проверить блок предохранителей в вашем автомобиле вместе с центром реле, который находится под капотом.
  • Также важно убедиться в исправности предохранителей. Убедитесь, что нет расплавленного пластика, который может вызвать возгорание. Это некоторые из основных проблем с проводкой, с которыми вы столкнетесь с кодом ошибки P0340.
  • После того, как вы полностью проверили все очевидные вещи, но по-прежнему не можете найти правильное решение, вы должны начать подозревать компьютер или датчик.
  • Датчик положения распределительного вала неисправен. К сожалению, у вас нет возможности проверить его, поскольку для проверки датчика потребуются дорогостоящие испытания и оборудование, а также хорошо обученный и полностью квалифицированный техник.
  • Также можно рассмотреть датчик CMP и установить его. Это очень поможет вам решить проблему, однако без надлежащей диагностики нет гарантии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
