Как правильно подключить усилитель: Как подключить авто усилитель | Студия автозвука Электросила, Севастополь

Предохранители типа AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют держатели и различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.

Виды держателей

Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».

Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.

Клеммы на аккумулятор (АКБ)

Есть несколько способов крепления проводов к АКБ. Самый простой — прикрутить обжатый наконечник под какой-нибудь болт штатной клеммы. Это достаточно распространенный вариант (при соединении обязательно зачистите место контакта наждачной бумагой). Более практичный способ — установка новой клеммы с дополнительными местами для подключения (продаются в автомагазинах и стоят не дорого). Безкомпромиссное решение — установка специализированных клемм с мощными зажимами и удобными разводками. Если вы не боретесь за результат в звуковом давлении, то вряд ли почувствуете большую разницу на музыке, главное что бы контакт был надежный (крепкий и чистый), хотя удобство и аккуратность так же могут быть важны.

Наконечники для проводов

Наконечники проводов, будь то клеммы или патроны должны быть надежно обжаты. Сплющивание молотком —  плохой контакт, лучше жать в тисках с использованием формы. Наша рекомендация — ручной пресс (механический или гидравлический) — можно попросить обжать в автозвуковой студии, а если таких у вас нет , можно спросить у промышленных электриков, возможно в каких-то СТО. Постарайтесь найти, результат того стоит — идеальный контакт.

Минус на кузов или от аккумулятора

Как подключить усилитель — минусом от кузова или напрямую от АКБ.

Информация о том, что минус нужно обязательно тянуть от акб по большей части миф в сфере автозвука. На деле потери в отдельном кабеле будут больше чем через кузов.

Если у вас повседневная система с парой-тройкой киловатт или меньше, то минус от кузова будет адекватным решением. К тому же, сэкономит ваши деньги. Главное — не забудьте хорошо зачистить до металла место контакта и крепко притягивайте все соединения. Не лишним будет бросить под капотом  дополнительную жилу от минуса АКБ на кузов.

Как правильно подключить усилитель в авто

Как подключить усилитель в машине — советы, схема, видио

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле — для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома. Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель,  необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей. Ещё необходимо подключить управляющий провод (REM).  Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

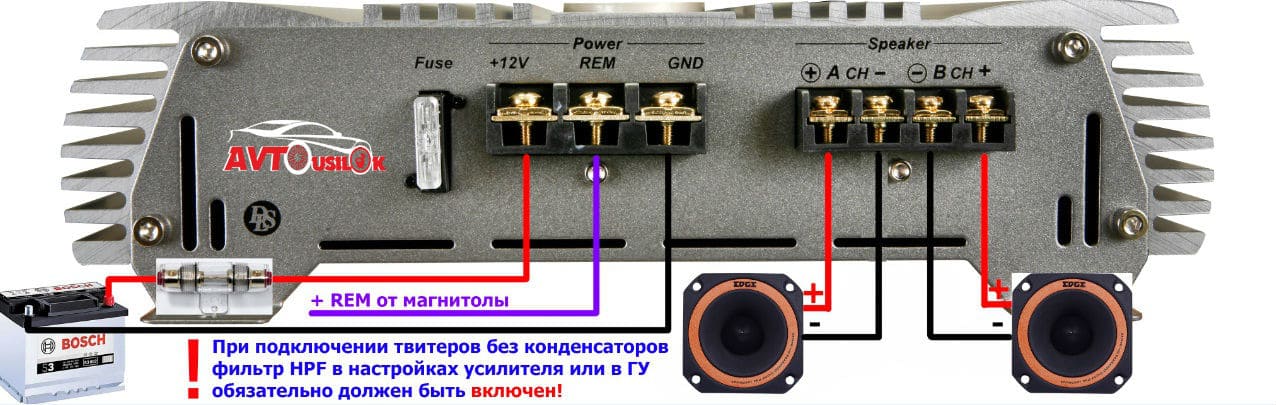

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Схема подключения усилителя в авто

Содержание

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

• Усилитель
• Кроссоверы
• Акустические системы
• Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Подключение динамиков к усилителю в авто

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.

Пошаговое подключение усилителя к магнитоле своими руками

Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.

Любой автомобильный усилитель состоит из трёх узлов: входного, блока питания и выходного. Основное назначение устройства — усилить сигнал без искажений

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:

1. Входную схему.
2. Блок питания (БП).
3. Выходной каскад.

Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Одним из наиболее распространённых автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

В большинстве случаев местом установки усилителя является багажник, но возможно расположение и в салоне

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Чтобы исключить замыкание по цепи питания усилителя, устанавливают предохранитель

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Подключение магнитолы к усилителю производится межблочным кабелем, качеству которого при покупке нужно уделить пристальное внимание

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.

Питание на усилитель подается через предохранитель от аккумулятора отдельным кабелем. В зависимости от применяемого устройства усиления, может устанавливаться конденсатор

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.

Для правильного подключения усилителя необходимо ознакомиться со схемой. Только после этого можно приступать к монтажу устройства

1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание.Установка усилителя производится в месте с достаточным воздухообменом, что предотвратит перегрев устройства

2. Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

   Прокладку кабеля выполняют под обшивкой салона, при этом нужо предотвратить возможный контакт со штатной проводкой автомобиля
3. Протягиваем к усилителю от АКБ питающий кабель. Его удобно разместить вдоль штатной проводки. Предохранитель устанавливают возле аккумулятора на расстоянии не более 30 см.Питание к усилителю подводится отдельным мощным кабелем, сечение которого выбирают в соответствии с потребляемым усилителем током
4. Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in. Соединяем также кабель питания.Межблочным кабелем подается сигнал с линейного выхода магнитолы на вход усилителя
5. Подключаем дополнительный кабель к разъёму Remote на усилителе и к B+Ant (синему) на источнике сигнала.Подключение дополнительного провода необходимо для дистанционного включения усилителя в момент включения магнитолы
6. Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
7. Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с устройством усиления производят короткими проводами.
8. Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме.После подключения и проверки правильности монтажа, выполняют настройку усилителя в соответствии с рекомендациями производителя

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:

1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
6. Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.

Чтобы подключить усилитель к магнитоле без линейного выхода, используется специальный адаптер

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:

• с подключением питания;
• с подключением RCA кабеля на несколько усилителей;
• с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.

Для подключения нескольких усилителей в обязательном порядке необходимо установить конденсатор

Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.

Автомузыка: как правильно подключить автомобильный усилитель в машине — DRIVE2

Каждый любитель качественного звука в автомобиле прекрасно знает о том, что мощности штатной магнитолы не хватит для достижения по-настоящему чистого и мощного звучания. Даже если выбрать дорогую фирменную магнитолу, мощные фронтальные и тыловые колонки, сабвуфер, то уж точно не обойтись без дополнительного усилителя мощности.

Без усилителя мощности любителям качественного звука в машине не обойтись

Отличия установки усилителя в машине и домаДома мы подключаем акустику любой мощности к источнику звука и практически не задумываемся о расположении проводов и размещении самого усилителя. В случае с автомобилем все совсем иначе. Устанавливая усиливающее устройство в авто, важно позаботится о прокладке провода так, чтобы не возникло его разрыва и замыкания. Это касается как силовых кабелей, так и кабелей акустики.Размещение самого усилителя должно быть достаточно доступным для контроля и его настройки. Привычные варианты — крепление в багажнике, на задней полке или под водительским сиденьем. Кстати, не забывайте, что ни в коем случае не нужно пытаться сразу получить качественный звук от только что приобретенного усилителя и акустики. Для правильной работы этим устройствам нужно время, чтобы достичь согласования.Усилителю требуется на первый разогрев около пяти часов, а вот колонкам для «стартового разогрева» нужно порядка трех суток. Только после этого разработаются резина и магнит динамика, акустика заработает на полную мощность и будет пригодна для детальной настройки.

Видеоурок по выбору усилителя

После приобретения комплекта мощного звука вмонтируйте его в автомобиль и «погоняйте» на слабом звуке, не нагружая аппаратуру чрезмерно. По истечении трех суток работы в таком режиме переходите к «колдовству» над звуком.Выбор усилителяСами усилители бывают различных конфигураций. Естественно, есть отличия по мощности, но еще один важный критерий — количество выходов. Если вы подключаете не только фронтальные и тыловые колонки, но еще и сабвуфер, то стоит задуматься о схеме «2 усилителя мощности». Причина в том, что мощная басовая колонка требует сразу два канала выхода усилителя. Такое подключение называется «мост», когда суммируются сигналы левого и правого каналов.Если же используются фронтальные колонки малой мощности, то их можно подключить напрямую к выходу магнитолы и будет достаточно поставить 4-х канальный усилитель необходимой мощности для тыловых колонок и сабвуфера, где два канала уйдут на бас, а два — на колонки.Можно ли установить сабвуфер без усилителя в авто

Можно, конечно, установить сабвуфер без усилителя в авто, но в этом случае следует использовать активный сабвуфер, где усилитель уже встроен в колонки. Во-вторых, на магнитоле желателен отдельный выход на сабвуфер.

Усилитель можно установить в багажнике для легкого управления настройкамиТакой способ подключения также подходит для комбинированной установки, когда усилитель используется только для тыловой и фронтальной акустики и подключается через четыре канала к автомагнитоле. Кстати, усилители, прикрепленные к корпусу сабвуфера (активные сабвуферные колонки) принято считать очень ненадежными, поскольку от постоянных вибраций выгорает основная плата, а её замена равнозначна покупке нового усилителя. Поэтому классический вариант раздельного подключения является преимущественным.Следует также обратить внимание на мощность усилителя. Оптимальный вариант составляет 50-80 ватт для колонок и около 200 ватт на сабвуфер. Если вы увидели усилитель с надписью, например, 5000 ватт, то можете не сомневаться в том, что это не более чем маркетинговая уловка. Скорее всего, мощность такого усилителя будет не выше 60 ватт.Как правильно подключить автомобильный усилитель в машине

После выбора места для установки усилителя необходимо подобрать силовые кабели для его питания. Для того чтобы правильно подобрать кабель, необходимо выполнить несложный расчет для определения сечения провода.

Для этого вычисляется сила потребляемого тока усилителем по формуле I=P/U. Где Р — суммарная мощность усилителя, U — напряжение бортовой сети автомобиля. Например, у вас 4-канальный усилитель по 50 Вт каждый. 4×50=200 Вт. К этой цифре необходимо добавить 30% на потери и запас мощности — 60 Вт. Итого получаем 260 Вт. Напряжение бортовой сети равно 12 В. Сила тока в цепи питания усилителя равна I= 260/12= 21,7 А. По таблице1 подбираем сечение медного провода по току.Таблица1Сечение провода, мм2 Ток, А. Для проводов и кабелей с медными жилами0,5 70,75 111 151,5 232,5 304 416 5010 8016 10025 14035 170Выбираем ближайшее значение 23 А, согласно которому сечение провода для питания усилителя должно быть не менее 1,5 мм2. Провод должен быть медным многожильным и в качественной изоляции.

Питание усилителя подключается непосредственно к аккумулятору через специальный предохранитель, номинал которого должен соответствовать расчетной силе тока. Аккумулятор располагается под капотом, а усилитель обычно в багажнике, поэтому провода необходимо будет 5-6 метров. Прокладку провода следует выполнять в гибкой гофрированной трубе для исключения замыкания на массу. Через стенку моторного отсека провод нужно пропустить через специальный переходник, исключающий перетирание изоляции провода в результате неизбежной вибрации. Подключаем проложенный кабель питания к плюсовой клемме аккумулятора через предохранитель и к соответствующей клемме + усилителя. Минусовая клемма усилителя «сажается на массу» при помощи кабеля такого же сечения.

Усилитель мощности питается напрямую от аккумулятораСледующим этапом будет прокладка сигнального кабеля от магнитолы к усилителю. При выборе межблочного кабеля советуем не экономить и приобрести качественный провод, а качество никогда не бывает дешевым. При покупке межблочного кабеля обратите внимание, чтобы в нем был встроен провод управления усилителем. При прокладке «межблочника» следует обратить внимание, что этот кабель НИКОГДА нельзя прокладывать рядом с кабелем питания, поскольку это может вызвать посторонние шумы и наводки, что несовместимо с качественным звучанием, ради которого затеяна вся эта работа.

Заключительным этапом является прокладка акустических проводов от усилителя к динамикам. Сложности могут возникнуть при прокладке провода к динамикам, расположенным в дверях автомобиля. Иногда в дверных переходниках производители не оставляют резервных клемм и в этом случае приходится просверливать дополнительные отверстия для акустических кабель-каналов, размещать в дверных стойках дополнительные резиновые муфты.Что делать, если через колонки слышен посторонний шум?

Различные шумы и посторонние звуки — сигнал того, что усилитель подключен неверноЕсли через колонки слышится фоновый шум, хрип или треск — это сигнал о том, что подключение акустики выполнено неверно. Скорее всего, звуковой кабель плохого качества, ненадежное крепление контактов или имеется замыкание на массу. Выбирать межблочный сигнальный кабель следует достаточного большого сечения. При этом нужно обратить внимание на его изоляцию.Сейчас на рынке авто- звукового оборудования богатый выбор проводов с дополнительным шумоподавляющим экраном из различных материалов. Такой кабель спасет от ненужного фона. Кстати, прокладка кабеля должна осуществляться вдали от иных проводов. Если основной пучок электропроводки, в том числе и силовой кабель усилителя, проложены по левой стороне салона, то оптимально будет проводить сигнальный провод либо по правой стороне салона, либо по центру. Это снизит риск «поймать» помехи от источника питания.

Сигнальный кабель имеет тип RCA со стороны магнитолы и очищенный провод до усилителя. При подключении важно, чтобы устройства ввода и вывода звука были не активны, в противном случае есть риск сжечь выходную плату магнитолы или замкнуть усилитель.

В магазинах автозвука можно найти провода с шумоподавляющим экраномВнимательно проверяйте надежность крепления провода на клеммах усилителя, так как слабый контакт приведет к появлению ненужного шума. Также появляется вероятность перегрева изоляции кабеля и его оплавления.Подключение усилителя к аккумулятору через релеТакже следует обратить внимание на то, что усилитель должен подключаться непосредственно к аккумулятору. Варианты через прикуриватель или замок зажигания чреваты сбоями в работе или вообще выходом из строя усилителя. В этом случае возникает ещё один нюанс.Многие усилители находятся в работе постоянно, и, для того чтобы не посадить аккумулятор, в блоке подключения питания усилителя есть клемма подключения кнопки питания. Провод от этой клеммы подключается к специальному кабелю на магнитоле. Как правило, это провод синего цвета с маркировкой «Remote».В этом случае питание усилителявключается одновременно с магнитолой. Эту же клемму можно использовать для запуска усилителя через отдельную кнопку или же через реле. На самом же аккумуляторе подключенный силовой кабель должен иметь предохранитель на 40-60 ампер.

Колба с предохранителем крепится на расстоянии не более, чем 30 сантиметров от клеммы аккумулятора. Этот критерий обезопасит ваш усилитель от возможных скачков напряжения и продлит тем самым срок службы устройства.

Нельзя подключать усилитель к прикуривателюВ оригинале схема подключения питания усилителя выглядит следующим образом: плюсовой кабель проходит через предохранитель и конденсатор к плюсовой клемме усиливающего устройства, масса конденсатора и усилителя замыкается на кузов автомобиля. Очень часто можно встретить вариант без использования конденсатора, но он применим только при подключении маломощных усилителей. В противном случае усилитель большой мощности без конденсатора начнет «задыхаться» и постоянно отключаться, подсаживая тем самым аккумулятор.Классы усилителейПри выборе автомобильного усилителя стоит также обратить внимание на классы усилителей. Этот параметр свидетельствует о том, как много будет потреблять устройство электроэнергии, как сильно будет греться и сколько лишнего шума после усиления появится в звуке.Разделяют четыре класса усилителей:класс А — отличное шумоподавление, но высокое потребление энергии и большое выделение тепла;класс В — потребляет мало энергии, практически не греется, но имеет много звуковых искажений;класс АВ — нечто среднее между первым и вторым, небольшое энергопотребление, термоустойчив и искажений в звуке довольно мало, именно этот класс чаще всего встречается в автомобилях;

класс D — «цифровой» вариант усиления звука, почти не имеет искажений, не греется и потребляет мало энергии.

Подключив все компоненты, переходим к настройке звука. Выводим громкость магнитолы до уровня примерно 70%, а громкость усилитель ставим на ноль. Далее при включенном звуке начинаем добавлять громкость усилителя до появления хрипа в колонках. Далее чуть уменьшаем звук на усилителе, включаем фильтры и переходим к настройке качества звучания.Никогда не включайте регулятор громкости усилителя на максимум, это приводит к перегреву блока питания, что влечет за собой звуковые искажения и перегорание блока питания. Далее настраиваем эквалайзер на магнитоле согласно своим предпочтениям, достигая отчетливой читаемости «середины», не теряя качество верхних и нижних частот.

Тут стоит полагаться только на собственный слух. Стоит отметить, что разные музыкальные композиции имеют разное качество записи, поэтому на одной настройке звучание двух разных треков могут значительно отличаться друг от друга. Именно поэтому важно поймать «золотую середину». Сама же настройка звука должна проходить на примере композиции достаточно высокого качества без провалов средних частот и подрезания «басов».

Блок питания может сгореть, если громкость включать на максимумНу, и самое последнее — улучшение звука. Уплотнение и проклейка всех «дребезжащих» частей кузова и салона автомобиля. Именно они могут испортить все приятные ощущения от прослушивания музыки в вашем «железном коне». Если сабвуфер располагается под задней полкой в багажнике, то её следует укрепить слоем фанеры или ДСП. Пластиковые панели и накладки можно проклеить слоем шумоизоляции или, в целях экономии, подойдет толстый двойной скотч. Добавить неприятного шума может и номерной знак.

Кстати, чаще всего, находясь вне автомобиля, хозяин слышит дребезг при каждом ударе сабвуфера. Это вибрирует номерной знак и создает этот неприятный шум. Чтобы избежать такой неприятности, под пластину гос. номера можно подложить слой поролона или резины. После чего номер крепко протягивается болтами и о дребезжании номера можно забыть.

Свой мопед: как сделать из велосипеда своими руками

Проезжая по сельской (и не только) местности, часто можно наблюдать людей, передвигающихся на велосипеде с приспособленным к нему мотором. Такой …Прямоток: как сделать своими руками на скутер или авто?

Ничто так не обратит внимание окружающих на ваш автомобиль, как мощный и грозный звук, издаваемый выхлопной системой при нажатии на педаль акселератора. У некоторых спортивных …Тонировка авто: как клеить тонировку без пузырей в домашних условиях

Каждый владелец автомобиля хочет, чтобы его железный конь был, прежде всего, надежным. И если надежность автомобиля напрямую зависит от его …

Как подключить 2 динамика к 1 усилителю

В этой статье мы рассмотрим, как и когда подключить 2 динамика параллельно или последовательно. Обсуждаются как теория, так и практические аспекты того, как подключить 2 динамика. Подключение 2 динамиков параллельно или последовательно к вашему усилителю полезно, когда:

• вам не нужно включать или выключать каждый динамик по отдельности или
• вам не нужно иметь отдельные регуляторы громкости для каждого динамика.

Если вам нужно включать или выключать каждый динамик по отдельности или иметь отдельные регуляторы громкости, вам может понадобиться селекторный переключатель динамиков. В этом случае вам следует прочитать статьи о подключении нескольких динамиков, подключении 4 динамиков и / или мой обзор переключателей выбора динамиков.

Многие люди путаются, когда мы говорим о стереоусилителе. У стереоусилителя просто два усилителя, встроенных в одну коробку. Мы не говорим о подключении двух динамиков к стереоусилителю, так как это просто включает подключение одного динамика к каждому усилителю (левому и правому). Есть много случаев, когда вы хотите подключить четыре динамика к стереоусилителю, то есть подключить по 2 динамика к каждому усилителю — или всего четыре динамика.В оставшейся части этой статьи, когда мы говорим об усилителе, мы говорим только о левом или правом усилителе.

Вы можете подключить 2 динамика к одному усилителю без отдельных переключателей или регуляторов громкости, если у вас:

• есть большая гостиная с четырьмя потолочными динамиками, или
• хотите покрыть большой задний двор четырьмя динамиками, или
• есть ситуация, когда двух динамиков недостаточно.

Это два основных способа соединения двух динамиков — последовательно или параллельно.

Должны ли 2 динамика подключаться последовательно или параллельно?

Должны ли 2 динамика, подключенные к одному усилителю, подключаться последовательно или параллельно, в основном зависит от импеданса динамиков.

Импеданс динамиков должен быть указан на задней стороне динамика или корпуса динамика. Импеданс динамика обычно составляет 4 Ом, 6 Ом или 8 Ом. Если на задней панели динамика нет надписи, проверьте все документы, которые могли прилагаться к динамику, или поищите технические характеристики в Интернете.Вместо обозначения «ом» часто используется символ Ω.

Если оба динамика имеют сопротивление 8 Ом или более, , то динамики обычно можно подключить параллельно.

Если громкоговорители имеют сопротивление менее 8 Ом , то на всякий случай следует подключить их последовательно.

Подключите 2 динамика параллельно

Чтобы рассчитать полное сопротивление нагрузки динамиков при параллельном подключении , см. «Калькулятор параллельного подключения динамиков».

Если оба динамика имеют сопротивление 8 Ом или более, то, как правило, безопасно подключать их параллельно.Это связано с тем, что два параллельных динамика на 8 Ом обеспечивают полное сопротивление нагрузки 4 Ом. Большинство усилителей HiFi рассчитаны на полное сопротивление нагрузки 4 Ом или выше, но не ниже 4 Ом. Если ваш усилитель не рассчитан на 4 Ом (некоторые — 6 Ом или 8 Ом минимум), вам следует подумать о последовательном подключении двух динамиков.

Эта диаграмма помогает показать, почему громкоговорители, подключенные таким образом, называются «параллельно»

Они известны как подключенные параллельно, потому что, ну, они подключены параллельно.По общему признанию, я нарисовал их так, чтобы они выглядели как параллельные. Однако на практике мы не стали бы использовать так много кабелей и соединений. Практические способы подключения 2 динамиков параллельно см. В таблице ниже.

Если в вашем усилителе есть переключатель громкоговорителей A и B, вы можете использовать его для простого подключения двух комплектов громкоговорителей параллельно.

Подключите 2 динамика в серии

Чтобы рассчитать полное сопротивление нагрузки динамиков в серии , просто сложите импедансы вместе

Если оба динамика меньше 8 Ом или для усилителя требуется полное сопротивление нагрузки более 4 Ом , то лучше всего подключать динамики последовательно.Это связано с тем, что два последовательно соединенных динамика на 4 Ом обеспечивают полное сопротивление нагрузки 8 Ом. Два последовательных динамика на 6 Ом обеспечивают полное сопротивление нагрузки 12 Ом. Большинство усилителей нормально работают с импедансом нагрузки 6-16 Ом.

Эта диаграмма помогает показать, почему громкоговорители, подключенные таким образом, называются «последовательно»

Как вы можете видеть, два громкоговорителя расположены «последовательно» друг с другом.

Как подключить 2 динамика параллельно и последовательно

Ниже приведена таблица, в которой показано, как подключить два динамика параллельно и последовательно для обычных сценариев. Имейте в виду, что эти диаграммы предназначены только для одного усилителя (скажем, для левого усилителя), вам нужно будет продублировать их также для правого усилителя.

Если дважды щелкнуть диаграмму, вы должны увидеть ее немного увеличенную версию для облегчения просмотра.

Возможно, вы заметили, что независимо от того, какой сценарий используется, все параллельные схемы технически соединены так же, как и друг друга — если вы сомневаетесь во мне, проследите соединения пальцами на любых двух методах параллельного соединения. Вы можете сделать то же самое для последовательных подключений ниже, поскольку они также идентичны друг другу.

Помните, что изменение полного сопротивления нагрузки усилителя приведет к увеличению или уменьшению выходной мощности усилителя. Параллельное подключение обычно увеличивает выходную мощность, а последовательное подключение обычно снижает выходную мощность усилителя. Дополнительные сведения см. В разделе «Несколько динамиков изменяют мощность усилителя».

У каждого динамика может быть разная чувствительность, что может означать, что между ними будет разница в уровнях. Дополнительные сведения см. В разделе «Чувствительность динамика».

Также, если каждая колонка имеет разный импеданс, то для каждой колонки будут доступны разные уровни мощности. Подробнее см. Как несколько динамиков распределяют мощность. Мои калькуляторы для параллельных динамиков и последовательных динамиков также рассчитывают способ распределения мощности динамиков с разным импедансом.

На самом деле есть только два способа подключить 2 динамика к одному усилителю — параллельно или последовательно.

Если каждый динамик имеет импеданс 8 Ом или более, то, как правило, их можно подключить параллельно.

Если каждый динамик имеет импеданс ниже 8 Ом, вы должны подключить их последовательно.

Если вам нужно включить или выключить каждый комплект динамиков или вам нужны отдельные регуляторы громкости, см. Мои статьи о подключении нескольких динамиков, подключении 4 динамиков и / или моем обзоре переключателя динамиков

Если у вас все еще есть вопрос о том, как подключить два динамика, прочтите часто задаваемые вопросы перед тем, как задать вопрос. Вы также можете найти ответ в вопросах и ответах ниже.

Как подключить динамики с помощью провода динамика

Что нужно знать

• Клеммы и провода динамиков обычно имеют цветовую кодировку, чтобы помочь вам согласовать вещи: красный для положительного (+), черный для отрицательного (-).
• Некоторые провода динамиков вместо этого помечены полосами, пунктирными линиями или символами.

В этой статье объясняется, как правильно подобрать клеммы и проводку для правильного подключения усилителей и приемников.

Как подключить провода динамика к приемнику или усилителю

Клеммы для динамиков

Большинство стереоресиверов, усилителей и стандартных динамиков (т.е.е., те, которые могут принимать сигналы через соединения проводов громкоговорителей) имеют клеммы на задней панели для подключения проводов громкоговорителей. Эти клеммы представляют собой пружинные зажимы или зажимные стержни.

Эти клеммы также почти всегда имеют цветовую кодировку для облегчения идентификации: положительный полюс (+) обычно красный, а отрицательный (-) обычно черный. Обратите внимание, что некоторые динамики поддерживают двухпроводную связь, что означает, что красный и черный клеммы идут попарно, всего четыре соединения.

Провод динамика

Основной провод динамика — не типа RCA или Optical / TOSLINK — имеет только две части на каждом конце: положительный (+) и отрицательный (-). Это просто, но есть шанс 50-50 ошибиться в этих подключениях, если вы не будете осторожны. Очевидно, этого лучше избегать, потому что замена положительного и отрицательного сигналов может серьезно повлиять на производительность системы. Перед включением и проверкой динамиков стоит дважды проверить правильность подключения этих проводов.

Хотя клеммы на задней панели стереооборудования, как правило, легко идентифицировать, этого нельзя сказать о проводах динамиков. Часто здесь возникает путаница, потому что маркировка не всегда очевидна.

Если провод динамика не имеет двухцветной цветовой схемы, поищите одну полосу или пунктирные линии (обычно это положительный конец) вдоль одной из сторон. Если у вашего провода светлая изоляция, эта полоса или черточка могут быть темными. Если изоляция темного цвета, полоса или штрих, скорее всего, будут белыми.

Если провод динамика прозрачный или полупрозрачный, проверьте маркировку. Вы должны увидеть символы (+) или (-) (а иногда и текст) для обозначения полярности. Если эту маркировку трудно прочитать или идентифицировать, используйте ленту, чтобы пометить концы после того, как вы узнаете, что есть что, для более быстрой идентификации позже. Если вы когда-либо неуверенны и вам нужно перепроверить (особенно если у вас путаница проводов), вы можете быстро проверить подключение проводов динамика, используя базовую батарею AA или AAA.

Типы разъемов

Lifewire

Провода громкоговорителей чаще всего остаются оголенными, что означает, что вы должны использовать инструмент для зачистки проводов, чтобы обнажить жилы на концах.Хорошо скручивать оголенные жилы проводов так, чтобы они оставались вместе как аккуратный одиночный скрученный провод, независимо от того, используются ли в вашем оборудовании пружинные зажимы или зажимные стержни.

Вы также можете найти провода динамика с собственными разъемами, которые могут облегчить подключение, а также помочь быстро определить полярность, если они имеют цветовую маркировку. Более того, вы можете установить свои собственные разъемы, если не любите возиться с оголенными проводами. Их можно приобрести отдельно, чтобы обновить наконечники акустических кабелей.

Штыревые соединители используются только с клеммами с пружинными зажимами. Эти булавки прочные и легко вставляются.

Соединители типа «банан» и «лопатки» используются только с зажимными штырями. Банановый штекер вставляется прямо в отверстие разъема, а лопаточный разъем остается на месте после затягивания штифта.

Подключение ресиверов или усилителей

Провода должны быть правильно подключены к и ресиверу или усилителю и динамикам.Положительная клемма динамика (красная) на ресивере или усилителе должна быть подключена к положительной клемме на динамиках, и то же самое относится к отрицательным клеммам на всем оборудовании. Технически цвет или маркировка проводов не имеет значения, если все клеммы совпадают. Однако обычно лучше следить за индикаторами, чтобы в дальнейшем избежать путаницы.

Когда все сделано правильно, динамики считаются «синфазными», что означает, что оба динамика работают одинаково.Если одно из этих соединений оказывается перевернутым (т. Е. Положительное на отрицательное, вместо положительного на положительное), то динамики считаются «не в фазе». Эта ситуация может вызвать серьезные проблемы с качеством звука. Это может не повредить какие-либо компоненты, но вы, скорее всего, услышите разницу на выходе. Примеры:

• Очень тонкий, скудный бас, плохая работа сабвуфера или и то, и другое
• Центральное изображение не различимо
• Общее ощущение, что система просто не звучит правильно

Конечно, другие проблемы могут создавать аналогичные проблемы со звуком, но неправильная фаза динамика — одна из наиболее распространенных ошибок, допущенных при настройке стереосистемы. Это можно легко упустить из виду, особенно если вы имеете дело с группой аудио- и видеокабелей.

Итак, не торопитесь, чтобы убедиться, что все динамики синфазны: положительный-положительный (красный-красный) и отрицательный-отрицательный (черный-черный).

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Трудно понять

Как подключить стереосистему

Теперь, когда у вас есть все оборудование, пора начать встраивать его в вашу личную музыкальную машину! ( См. Изображения ниже в качестве наглядного пособия! Они проведут вас через эти шаги, чтобы облегчить понимание.)

1. Для начала очень помогает нарисовать картину того, что вы подключаете. Как и план дома, схема вашей стереосистемы поможет вам визуализировать то, над чем вы работаете. Нарисуйте все свое оборудование (динамики, ресивер и источники), а затем нарисуйте соединения между ними. Обычно ваши источники подключаются к ресиверу, а затем ресивер подключается к динамикам.

2. Установите оборудование там, где хотите. Решите, где вы хотите разместить динамики. Как вы проведете кабели между всем остальным? Стоит ли ставить проигрыватель компакт-дисков на ресивер, чтобы было легче достать лоток для дисков? Вам нужно освободить место для поворотного стола? Подумайте, как вы будете использовать систему чаще всего и что будет для вас наиболее удобным.

Вот вид сзади стереоресивера и проигрывателя компакт-дисков со множеством доступных подключений.

3. Подключите аудиовыход от вашего первого источника (например, проигрывателя компакт-дисков) к аудиовходу на ресивере с помощью кабелей. Красный кабель вставляется в красные отверстия, а белый кабель — в белые отверстия. Какой аудиовход вы используете на ресивере? Попробуйте сопоставить это с названием. Итак, если вы подключаете проигрыватель компакт-дисков, вы подключаете аудиокабели к входу «CD» на ресивере.

Подключите аудиокабель к аудиовыходу проигрывателя компакт-дисков (верхнее изображение), а затем подключите другой конец к аудиовходу CD стереоресивера (нижнее изображение).

4.Протяните провод динамика от ресивера к динамикам. Найдите клеммы динамика (красный и черный) и воткните туда провод. Некоторые приемники могут иметь зажимы, которые вы нажимаете, чтобы вставить провод; в других случаях вам, возможно, придется открутить колпачок, чтобы вставить провод, и снова завинтить его. Вам придется проделать то же самое с динамиками. Убедитесь, что провода ваших динамиков не слишком туго затянуты, поскольку это может вызвать проблемы в дальнейшем. Дайте себе достаточно слабины, чтобы все было удобно соединить! Совет от профессионала: пометьте провода и кабели динамиков в местах их подключения к ресиверу, потому что, если вам придется отключить ресивер по какой-либо причине, вы сможете быстро определить, какие кабели и куда идут.

Подключите провода динамика от клемм на ресивере (верхний рисунок) к входам на задней панели динамиков (нижний рисунок).

Вот вид сзади вашего приемника со всеми выполненными вами подключениями. Здесь ваш CD-проигрыватель подключается с левой стороны, а ваши динамики подключаются к терминалам с правой стороны.

5. Наслаждайтесь стереосистемой!

На этом этапе все должно быть подключено и готово к работе.

Попробуйте переместить динамики, чтобы посмотреть, какое расположение обеспечивает наилучший звук. Используйте проволочные стяжки или стяжки, чтобы связать кабели, чтобы получить чистую и организованную стереосистему.

Как только вы сделаете это несколько раз, вы научитесь этому. Это как делать что угодно: чем больше вы это практикуете, тем лучше у вас получается.

Надеюсь, это было образовательным и помогло вам настроить и запустить стереосистему. Если у вас есть какие-либо вопросы о настройке стереосистемы или вы хотите более подробное объяснение чего-либо в этой статье, , пожалуйста, прокомментируйте ниже.

Как подключить 4-канальный усилитель к передним и задним динамикам

Добавление 4-х канального усилителя — отличная идея. Я годами наслаждаюсь мощным, кристально чистым звуком в своих автомобилях, используя собственные 4-канальные усилители.

Но как их подключить?

В этом руководстве я покажу вам, как подключить 4-канальный усилитель к передним и задним динамикам. После установки сотен усилителей в такие автомобили, как ваш, я поделюсь с вами фундаментальными советами, которые необходимы для достижения отличных результатов.

И не волнуйтесь … в большинстве случаев вы можете сделать это самостоятельно и получите профессиональные результаты при ограниченном бюджете!

Инфографика — Как подключить 4-канальный усилитель (советы и общее руководство)

Сначала основы

Если вы читаете это, скорее всего, вы не знакомы с установкой усилителя, подключением проводов и другими деталями, связанными с подключением 4-канального усилителя в автомобиле.

Не все раньше устанавливали автомобильную стереосистему, поэтому я буду как можно тщательнее и не буду делать никаких предположений о том, сколько вы знаете.

Что такое 4-канальный усилитель?

Сегодняшние 4-канальные усилители предлагают более новую технологию, лучший звук и более компактный размер, чем в старые времена. Прекрасным примером является модель Alpine MRV-F300 50W x 4. В нем используется технология класса D, чтобы работать очень холодно, и при этом он достаточно мал, чтобы поместиться под сиденьем автомобиля или грузовика. Очень хорошо!

Что такое 4-канальный автомобильный усилитель, на первый взгляд может показаться очевидным, но нужно знать кое-что еще. Кроме того, есть несколько интересных (и хороших) отличий от 2-канальных усилителей.

На самом деле, есть несколько преимуществ, которые вы получите, используя один 4-канальный усилитель вместо 2 стерео для питания ваших передних и задних динамиков.

4-канальный усилитель — это стереоусилитель с еще двумя встроенными каналами для повышения (усиления) слабых входных сигналов до сигнала более высокого напряжения. Это приводит в движение звуковые катушки динамика, перемещая конус динамика и воспроизводя звук.

4-канальные усилители

добавляют больше каналов в более компактную и эффективную конструкцию, чем были бы отдельные усилители.

Кроме того, они предлагают большую гибкость, поскольку большинство из них можно настроить для «мостовой» работы, что может дать больше мощности, когда вам не нужны все 4 канала.

Что такое «мостовое соединение» усилителя?

Возможность работы в мостовом режиме — это особая конструктивная особенность, в которой создается «двухтактная» установка: один канал (обычно используется для левого динамика) выдает сигнал, противоположный второму каналу (обычно используется для правого динамика). оратор).

Это приводит к тому, что динамик принимает форму звуковой волны напряжения, которая представляет собой разницу между двумя каналами, что приводит к большей доступной мощности для динамиков.

По сути, мостовой режим — это гибкий способ получить больше мощности, если вы не используете 4 динамика. Это означает, что 2 канала распределяют нагрузку на один динамик между собой и, следовательно, управляют им с большей мощностью.

2-канальная и 4-канальная схема усилителя

4-канальный автомобильный усилитель — это, по сути, расширенная версия 2-канального усилителя. Однако, поскольку они собраны вместе, а не 2 отдельных двухканальных усилителя, они более компактны. Это экономит место для установки и упрощает процедуру.Кроме того, большинство из них можно соединить мостом для использования 2 каналов (или 3, в зависимости от ваших потребностей), поэтому вы не ограничены их использованием только с 4 динамиками.

Преимущества использования усилителя для управления динамиками

Независимо от того, есть ли у вас заводская стереосистема или отличная послепродажная (не заводская), добавление усилителя — одно из лучших решений, которые вы можете принять.

Встраиваемые стереосистемы очень ограничены по мощности, которую они могут производить. Они не могут управлять динамиками с такой же четкостью и низким уровнем искажений, как хороший усилитель.

Максимальная громкость, которую вы можете получить из динамиков, тоже будет довольно низкой.

Обойти это просто невозможно — большинство встроенных стереосистем ограничено среднеквадратичной мощностью 15-18 Вт на каждый канал динамика. Это потому, что они работают напрямую от источника +12 В. Усилители уникальны тем, что они используют источник питания +12 В и повышают его до более высокого напряжения.

Когда сигнал усиливается и отправляется на динамики вашего автомобиля, напряжение намного выше, и динамик может получать гораздо больше мощности.

Вот почему с крошечными усилителями редко стоит возиться — если внутри нет специального источника питания, они просто не способны производить большую мощность.

Получение отличного звука

Питание громкоговорителей от усилителя дает большой разницы, и я уже много лет наслаждаюсь отличным звуком таким образом.

Когда усилитель приводит в движение динамики вашего автомобиля, он часто даже не работает до предела. Звук, воспроизводимый в динамике, имеет меньшие искажения, не достигает дна при воспроизведении тяжелых басов, и вы также можете получить на много большей громкости!

Кроме того, использование усилителя со встроенными кроссоверами высоких частот означает, что вы можете блокировать низкие басы, которые вызывают искажения ваших динамиков и попытки воспроизвести музыкальные тона, для которых они не подходят.

В результате получается более чистый звук, меньше искажений и большая громкость — вы можете поднять музыку еще выше!

Только представьте, что вы едете по дороге с открытыми окнами и наконец можете включить любимую музыку. Я уверен, что вам это понравится так же, как и мне.

Что нужно знать перед началом работы

Чтобы составить список деталей, проводов, инструментов и других деталей, которые вам понадобятся, потребуется всего несколько минут. Заблаговременное планирование может означать разницу между тем, чтобы ваша система работала без серьезных проблем, или разочаровывающим временем — или полным отказом! Я всегда организовываюсь и собираю свои вещи перед тем, как приступить к работе.

Перспективное планирование очень важно. Например, вы не хотите, чтобы у вас закончился провод или обнаружилось, что у вас нет прав. Это будет означать, что вы не можете завершить свой проект.

Это еще хуже , когда тебе приходится ездить по городу в поисках товаров или ты не можешь ничего сделать после закрытия магазинов. Поверьте, я был там, и это ужасно!

Примечания относительно проволоки, инструментов и некоторых других вещей

Когда дело доходит до инсталляции, всегда планирует иметь больше проводов, чем недостаточно. Это касается провода динамика, а также кабелей RCA.

Комплекты усилителей, которые я рекомендую, имеют правильную длину для установки вашего усилителя, но в этом случае провода динамика и кабели RCA — другое дело.

Какой длины и размера мне нужен провод динамика?

Нет необходимости тратить слишком много денег на провода динамика. 18 калибра достаточно для многих установок, но калибр 16 тоже отличный выбор, если цена подходящая. Отличный пример — это 100-футовый рулон AmazonBasics.Я рекомендую 100-футовый рулон для многих установок с 4-канальным усилителем (см. Почему ниже).

Вот пример наихудшего сценария для требуемой длины провода динамика. Я буду использовать пример установки усилителя с использованием входов уровня громкоговорителей со следующей стандартной установкой:

Усилитель
• находится в багажнике
• Разъемы сигнала уровня динамиков возле магнитолы (центральная консоль)

Давайте возьмем примерно 15 футов расстояния от радио до усилителя.По моему опыту, это хорошая оценка.

Итак имеем:

• Провод от магнитолы к усилителю (сигнальный провод): 4 канала x 15 футов = 60 футов
• Провод от усилителя до динамика, проводка рядом с радио: 4 канала x 15 футов = 60 футов

Общий расчетный требуемый провод: 120 футов.

Это означает, что вам понадобится 2 мотка проволоки длиной 100 футов. Или, по крайней мере, 1 рулон на 100 футов и 1 рулон на 50 футов. Если вы планируете использовать адаптер линейного уровня, ожидайте, что вы получите 100-футовый рулон.

Если в вашей установке используются разъемы RCA, также следует ожидать 100-футового рулона (4 канала x 15 футов для провода динамика от усилителя).

А как насчет кабелей RCA?

Если вы устанавливаете 4-канальный усилитель и используете кабельные соединения RCA, вам нужно будет купить вторую пару вместе с комплектом проводки усилителя, поскольку большинство из них включает только 2-канальный кабель.

Для большинства установок я рекомендую кабели длиной 18 футов. Обычно этого достаточно для большинства автомобилей, и у вас должно быть достаточно длины, чтобы спрятать кабели внутри салона, под задним сиденьем и т. Д.

Нет причин тратить слишком много денег. Просто возьмите качественные кабели хорошего качества. Даже такая пара, как эти недорогие, в большинстве случаев подойдет.

Инструменты, которые вам понадобятся.

Обжимные инструменты отлично подходят для монтажа проводки усилителя и динамика с профессиональными результатами. Если вы выполняете установку самостоятельно, вы можете обойтись недорогим инструментом, таким как обжимной инструмент Pros’Kit. Обжимные соединители продаются отдельно во многих магазинах автомобильных запчастей или обычных магазинах и очень доступны по цене.

Я рекомендую несколько инструментов. Если вы будете делать покупки осторожно, вы сможете избежать снижения цен на инструменты. При подключении проводки динамиков к заводской проводке проще использовать обжимные соединители, чем паять.

Никогда не скручивайте провода просто и не оборачивайте их изолентой. Всегда используйте надежное соединение.

В теплую погоду клей изоленты может выйти из строя, и лента может оторваться от провода. Это подвергает его возможному короткому замыканию и потенциальному повреждению вашего радио или усилителя.

Если у вас есть аккумуляторная дрель, это просто фантастика! Они отлично подходят для сверления отверстий в металле автомобиля для установки усилителя или подключения заземляющего провода к голому металлу.

Я также рекомендую следующее:

• Кусачки (в некоторых обжимных инструментах он есть)
• Рулон качественной изоленты
• Проволочные стяжки («застежки-молнии»), длина 6 дюймов, 100 шт. В упаковке
• Цифровой тестер для измерения напряжения

Измеритель часто невероятно помогает при установке усилителя.Однако не нужно тратить много денег! Простая, но хорошая бюджетная модель, такая как эта на Amazon , отлично подойдет.

Я рекомендую приобрести доступный, но хороший цифровой измерительный прибор, чтобы найти коммутируемый провод +12 В для передачи сигнала дистанционного включения на усилитель.

Они также очень полезны при устранении проблем с питанием, когда что-то не работает.

Составьте список покупок для установки

Вот общий, но довольно точный список того, что вам понадобится для подключения 4-канального усилителя к передним и задним динамикам.

Типы установки 1 или 2: Заводское радио или без разъемов RCA

1. 4-канальный усилитель с входами уровня динамиков или усилителем и линейным адаптером
2. Провод динамика длиной 120 футов или более, калибр 18 или больше
3. Комплект проводки усилителя
4. Инструмент для обжима и стыковые соединители (как минимум 25 или более)
5. Кусачки
6. Изолента
7. Хомуты, 6 ″, 100 шт. В упаковке
8. Измеритель

Тип установки 3: соединения RCA

1. 4-канальный усилитель с входами уровня громкоговорителей или усилителем и линейным адаптером
2. 100-футовый рулонный провод динамика, калибр 18 или больше
3. Комплект проводки усилителя
4. Дополнительные кабели RCA, минимум 18 футов
5. Инструмент для обжима и стыковые соединители (как минимум 25 или более)
6. Кусачки
7. Изолента
8. Хомуты, 6 ″, 100 шт. В упаковке
9. Измеритель

Обязательно хорошо спланируйте и прикините, какое количество проводов динамика вам понадобится.Для самой установки усилителя я, , настоятельно рекомендую, , использовать готовый комплект проводки усилителя, который вы найдете здесь в моем руководстве для покупателя комплекта усилителя.

Вам также понадобится вторая пара кабелей RCA. Я рекомендую длину 18 футов или больше. Не тратьте слишком много денег, но покупайте качественные.

Как получить сигнал на свой усилитель

Изображение послепродажной (не заводской) стереосистемы с разъемами RCA и проводкой выхода динамика. Любой из них можно использовать для передачи сигнала на усилитель, но разъемы RCA предлагают лучший вариант.Обычно они имеют меньшие искажения и позволяют использовать подключаемые кабели RCA. Если они недоступны, можно использовать либо усилитель с входами уровня громкоговорителей, либо адаптер линейного уровня (уровень громкоговорителя).

Чтобы установить 4-канальный усилитель и управлять всеми 4-мя динамиками, во многих случаях самым большим препятствием является получение сигнала на усилитель. Как только это будет сделано, остальное, как правило, представляет собой стандартную установку усилителя.

Есть 3 основных способа получить сигнал на ваш 4-канальный усилитель:

1. Подключите выходы динамиков к входам уровня динамиков вашего усилителя
2. Подключите линейный адаптер к радио, затем используйте кабели RCA к усилителю
3. Подключите радио к усилителю напрямую с помощью кабелей RCA

ПРИМЕЧАНИЕ: Я не буду описывать заводские звуковые системы «премиум-класса» с заводским усилителем.Такие, как Bose, JBL и Mark Levinson, которые часто встречаются в роскошных автомобилях или моделях специальных выпусков, намного сложнее и с ними труднее справиться.

В таком случае я советую сначала поговорить с хорошим установщиком и провести свое исследование.

Если вы считаете, что здесь также должны присутствовать заводские усиленные системы, отправьте мне сообщение или комментарий и дайте мне знать

В некоторых случаях доступны адаптеры для подключения усилителя к звуковой проводке штатной усиленной системы, но это часто бывает сложно или возникают препятствия, которые вы не найдете, пока не начнете.

Одна из причин этого заключается в том, что заводские системы с усилителями часто имеют нестандартные подключения проводов для аудиотракта и подвержены серьезным проблемам с шумом, если вы подключаете усилитель без соответствующего адаптера или проводки.

Какой тип подключения мне нужен?

Если у вас есть радио с разъемами RCA, переходите к следующему разделу.

Однако, если у вас есть стереосистема без разъемов RCA (что всегда бывает в случае стереосистем, установленных на заводе), вам придется купить один из следующих:

• Преобразователь «линейного уровня»
• Усилитель с входами уровня громкоговорителей («высокий уровень»)

1. Преобразователи линейного уровня

Линейные преобразователи уровня, такие как эта 4-канальная модель PAC LP7-4 , предназначены для получения выходов на динамики из стереосистемы без разъемов RCA и адаптации их к разъемам RCA. Используя это, вы можете подключить к усилителю кабели RCA.

Преобразователи линейного уровня

предназначены для подключения ко входам RCA усилителя путем преобразования выходных сигналов громкоговорителей из стерео в сигнал низкого уровня, который может использовать усилитель.

Очень важно купить качественный линейный адаптер с хорошей конструкцией, чтобы избежать шума, плохого качества звука и других проблем. Не покупайте самую дешевую — вместо этого купите модель от известного бренда, на которую можно положиться (например, модель выше).

2. Входы уровня динамика

Усилители с входами высокого уровня (уровня динамика), подобные этому, позволяют подключаться к проводке динамика для источника сигнала. Это позволяет избежать необходимости покупать отдельный адаптер.

Входы уровня громкоговорителей являются общими для многих 4-канальных усилителей. Эти усилители содержат электронику, которая уменьшает сигналы проводки динамиков до более низкого уровня, безопасного для входной схемы усилителя.

Их просто подключить: обычно достаточно подключить как положительную (+), так и отрицательную (-) проводку для каждого канала динамика с помощью небольшого жгута проводов в комплекте. Затем он подключается к входному разъему уровня динамика.

Типичный входной жгут уровня динамика для 4-канального усилителя. Провода имеют цветовую маркировку, чтобы упростить установку. Белый = левый передний, серый = правый передний, зеленый = левый задний и фиолетовый = правый задний.

Хотя это может сэкономить деньги (в этом случае вам не понадобится линейный адаптер), я часто рекомендую людям все равно подумать о покупке линейного преобразователя.

Это позволяет упростить модернизацию вашей стереосистемы позже, что очень часто делают люди. Использование преобразователя линейного уровня сейчас позволит вам подключить кабели RCA к 4-канальному усилителю, которые будут использоваться позже, если вы купите более качественную стереосистему (которая почти всегда будет включать разъемы RCA).

3. Разъемы RCA (линейного уровня)

Разъемы

RCA обеспечивают чистое соединение с низким уровнем шума, чем адаптеры уровня динамиков, но, честно говоря, это не заметно для обычного человека. Кабели RCA (линейные соединения) являются предпочтительным способом подключения сигнала к усилителю, если у вас есть такая возможность.

Разъемы RCA на задней панели головного устройства Pioneer. Это идеальный способ подключения сигнальных входов вашего усилителя, если таковые имеются. Для 4-канального усилителя вам понадобятся 2 стерео кабеля RCA. Белый представляет левый канал, белый красный — правый. Это стандартные цвета аудиовыходов как для автомобильной, так и для домашней стереосистемы.

Если в вашей стереосистеме есть разъемы RCA, поздравляю. Все стало немного проще — и, возможно, даже лучше!

Для подключения радио к 4-канальному усилителю вам потребуются 2 стерео RCA-кабеля (всего 4 аудиоканала).Это 4 сигнальных канала: левый и правый передний, левый и правый задний.

Схема подключения сигнала 4-канального усилителя

Вот полезная диаграмма, показывающая наиболее распространенные соединения, которые вам понадобятся для выполнения одного из трех наиболее распространенных случаев, о которых я упоминал ранее:

1. Подключение к входам уровня динамиков вашего усилителя
2. Использование линейного преобразователя
3. Подключение усилителя к RCA-разъемам радио

Вы также можете щелкнуть здесь, чтобы просмотреть.PDF-документ для печати или загрузки.

Подключение и ход сигнальной проводки

Подключение уровня динамиков

Как упоминалось выше и как показано на схемах, если вы используете выходы уровня громкоговорителей для получения сигнала от радио, вам необходимо подключить провод. В идеале вы должны сделать это рядом с радио, а затем соединить провода вместе, как жгут.

Чтобы сохранить аккуратность и упростить установку, можно связать провод динамика вместе с помощью стяжек.

Оцените длину провода динамика, необходимого для подключения усилителя (или преобразователя линейного уровня) для каждого аудиоканала.Для этого протяните кусок провода от радио до места, где будет установлен усилитель, затем оставьте немного больше и достаточной длины для обхода изгибов и внутренних деталей.

Отрежьте еще 7 отрезков проволоки, всего 8:

• 4 канала (4 пары проводов), идущие на входы уровня динамиков усилителя
• 4 канала от усилителя до заводской разводки динамиков магнитолы

Я рекомендую подключаться к выходам уровня громкоговорителей с помощью обжимных разъемов и обжимного инструмента для надежного и прочного соединения.Синие разъемы обычно подходят для провода 18-16 калибра.

Заводские цветовые коды стерео

Если у вас заводская стереосистема, вам нужно будет найти цвета проводки для проводки динамика.

Отличный ресурс для этого — The12Volt.com, где вы найдете электрические схемы для вашего автомобиля и цветовые коды.

Выполнение соединений

После снятия магнитолы вы найдете подобные разъемы для заводского жгута проводов стереосистемы.Вам нужно будет разделить провода динамиков, разрезать их и подсоединить провода, ведущие к усилителю.

Снимите радио и отсоедините заводские вилки проводов или жгут проводов неоригинального радио.

Обрежьте провода динамика, оставив длину, достаточную для перемещения провода, и достаточную длину для свободного подключения к проводу.

Зачистите небольшую часть провода стереосистемы и динамика усилителя. При использовании линейного адаптера подключите его к выходной стороне стереоколонки.Затем подключите 4 пары проводов к проводке динамика в жгуте.

Вставьте зачищенный провод (примерно 1/4 дюйма оголенного провода) в разъемы и осторожно обожмите их с помощью обжимного инструмента, если он у вас есть. Как вариант, вы можете скрутить провод, припаять его и аккуратно обернуть изолентой или использовать термоусадочную трубку для изоляции.

При использовании входов уровня громкоговорителей на вашем усилителе также подключите 4 пары проводов к выходу стерео.

Чтобы сделать установку более аккуратной и профессиональной, свяжите проводку динамика, подобную этой, с помощью проволочных стяжек («молнии»).Я рекомендую использовать галстуки 6 дюймов, которые часто продаются упаковками по 100 штук.

После того, как вся проводка будет подключена, свяжите ее, используя проволочные стяжки или, при желании, оберните немного изоляционной ленты. В обоих случаях хорошо подходит расстояние между проволочными стяжками или лентой примерно через каждые 1 или 1,5 дюйма по длине проволоки.

Соединительный кабель RCA

Подключение кабелей RCA к неоригинальной стереосистеме для подключения к усилителю.

Если вы используете линейный преобразователь или стереосистему с разъемами RCA, подключите все 4 кабельных разъема к переднему и заднему выходам.

Кабели

RCA иногда обозначаются левым и правым символами («L» и «R»). В некоторых случаях для представления левого канала можно использовать белый, прозрачный или более светлый цвет.

Подключите кабели последовательно, чтобы можно было распознать, какой из них какой. Если передний и задний кабели RCA одинаковые, вы можете пометить передний и задний, используя клейкую ленту и маркер или ручку.

Подключите провод удаленного включения усилителя

Не забудьте дистанционный провод! В комплекты проводки усилителя входит небольшой провод, который используется для подключения усилителя, чтобы он включался и выключался с помощью вспомогательного положения переключателя зажигания.

Найдите провод +12 В, на который подается питание при переключении зажигания в положение «ACC» или подобное, но который выключается ключом. Возможно, вам также повезет найти существующий цвет проводов на схемах электропроводки транспортных средств, о которых я упоминал ранее, или в поиске Google.

Я рекомендую проверить проводку, даже если вы уже нашли ее в Интернете, на всякий случай.

Перед повторной установкой магнитолы подсоедините этот провод и проложите его вместе с проводкой динамика.

Как подключить 2 ч.автомобильная стереосистема на 4-канальный усилитель

Вы можете легко подключить головное устройство автомобильной стереосистемы только с 2 каналами (левым и правым) к 4-канальному усилителю. Обычно все, что вам нужно, это 2 переходных кабеля RCA Y. Разъем RCA левого канала головного устройства должен быть подключен к левому переднему и левому заднему входам усилителя. То же и для правого канала. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ: Используйте только ОДНО из двух соединений, указанных выше! Никогда не подключайте оба типа одновременно! Выходы уровня громкоговорителей повредят соединения RCA.

Если ваше головное устройство (автомобильная стереосистема) имеет только 2 разъема RCA или две пары выходов на динамики, это не проблема.

Как показано на приведенной выше схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо параллельные входы уровня динамиков, либо простые переходные кабели RCA.

Все, что вам нужно, это приличная пара (всего 2) переходников RCA типа «мама» и «вилка» типа «Y», таких как недорогие от Amazon.

Качество звука будет точно таким же.Современные усилители сконструированы таким образом, что нет ничего плохого в использовании Y-адаптера для подключения усилителя. Усилитель будет получать точно такой же сигнал с одинаковым качеством как в передних, так и в задних каналах.

Единственный недостаток в том, что там не будет управления фейдером спереди назад, как в головных устройствах с 4 выходными каналами.

После подключения стереосистемы к усилителю вам необходимо отрегулировать усиление тыловых каналов, чтобы установить необходимый уровень громкости для задних громкоговорителей в зависимости от уровня сигнала стереосистемы.

Установка усилителя

Такой комплект проводки усилителя значительно упростит установку вашего 4-канального усилителя. Такой качественный, как этот Полный комплект Belva 8-го калибра включает не только проводку, но и многое другое. Вам также понадобится вторая пара кабелей RCA (если они используются) и достаточное количество проводов для динамика.

Вашему усилителю необходимо надежное прочное металлическое соединение с массой, и вам необходимо подвести плюсовой провод аккумуляторной батареи к моторному отсеку.В комплект проводки усилителя также входит держатель предохранителя, который также должен быть установлен рядом с аккумулятором (кстати, в большинство комплектов есть инструкции).

Вам также необходимо подключить выходы динамиков усилителя к проводу, который вы проложили от радио.

Поскольку это также относится к 4-канальным усилителям, для установки усилителя вы можете следовать моим руководствам здесь:

Вот и основная диаграмма:

Настройка усилителя

После установки вы должны настроить уровни усиления и кроссоверы вашего усилителя для получения наилучшего звука. На этом изображении вы можете увидеть регулируемые кроссоверы как для переднего, так и для заднего каналов. Включите кроссоверы высоких частот и установите значение, близкое к 50-60 Гц, чтобы обеспечить хорошие басы для музыки, но заблокировать низкочастотные басы, которые искажаются.

После установки вам нужно будет настроить уровни усиления и кроссоверы вашего усилителя, если они доступны. У большинства продаваемых сегодня есть это. (См. Мои рекомендации по некоторым отличным моделям в конце)

Регулировка усиления — это степень усиления сигнала, выполняемого усилителем.В идеале, при хорошем входном сигнале, его можно поддерживать низким, чтобы уменьшить шипение или шум, которые могут появиться при повышенном уровне.

Вот отличное практическое правило, как отрегулировать усиление для этого типа системы:

1. Регуляторы усиления на усилителе
2. Установите громкость стерео на 2/3 от максимального значения
3. Медленно поднимите регуляторы усиления, пока громкость не станет достаточной

Когда закончите, у вас должно быть достаточно громкости стерео, но шум должен быть минимальным. Вам все равно придется немного подправить его, если громкость слишком высокая или слишком низкая.

Установка кроссовера

Как я уже упоминал в начале этого руководства, использование кроссоверов высоких частот позволит увеличить громкость с меньшими искажениями и поможет защитить динамики от тяжелых басов.

Для переднего и заднего каналов включите функцию высоких частот и, если имеется регулируемый диск, установите его в районе от 50 до 60 Гц. В некоторых моделях нет регулируемой частоты среза, но, скорее всего, для них задан хороший уровень.

Тест и настройка

После установки проверьте и настройте свой усилитель по мере необходимости. Отличный способ установить ваш 4-канальный усилитель — это установить на автомобиле плату, покрытую ковриком для динамика или другим материалом.

Включите музыку, которая вам хорошо знакома, и при необходимости отрегулируйте такие параметры, как низкие и высокие частоты, а также фейдер. Использование хорошо знакомой музыки (высокого качества) означает, что вы сможете довольно легко заметить любые проблемы со звуком.

Если у вас его еще нет, вы можете подумать о более позднем обновлении до головного устройства со встроенными функциями эквалайзера (EQ), которые помогут настроить звук.

Обзор и рекомендуемые продукты

Надеюсь, вы нашли этот пост полезным. Подключение 4-канального усилителя к передним и задним динамикам требует некоторой работы и времени, но это отличный способ получить звук, который вам понравится.

Думаете о покупке усилителя? Вы можете найти несколько отличных 4-канальных усилителей (включая Alpine MRV-F300, изображенный здесь) в моем руководстве для покупателей 4-канальных усилителей.

Вам также понадобится хороший комплект для подключения усилителя — у меня есть руководство для покупателя хорошего комплекта усилителя.

Если вы обнаружите, что чего-то не хватает или у вас есть предложения, просто оставьте комментарий ниже или отправьте мне сообщение!

Как подключить сабвуфер к старому усилителю или винтажному ресиверу

Есть винтажный усилитель или ресивер? Когда приходит время добавить отличные низкие частоты, вы, возможно, ломаете голову, задаваясь вопросом, как — и , если — вы можете добавить сабвуфер.

Хорошая новость заключается в том, что существует несколько способов подключения сабвуфера к старому усилителю или винтажному ресиверу.

Более того, это тоже не будет стоить много! Читайте дальше, и я поделюсь с вами 3 способами подключения сабвуфера, а также наглядными схемами сабвуфера, которые могут понять каждый.

Описание домашних стереофонических сабвуферов

Сравнение пассивных (пассивных) и активных (активных) домашних стереофонических сабвуферов. Активные сабвуферы имеют внутренний усилитель и один или несколько вариантов входных сигналов: входы для динамиков, вход (ы) RCA и, в некоторых случаях, цифровые аудиовходы.

Существует два типа домашних стереофонических сабвуферов: активные («активные») и неактивные («пассивные»).

• Активные сабвуферы используют сигнал со слабым сигналом, который значительно усиливается с помощью встроенного усилителя динамика, источника питания и кроссовера. Эти типы являются одними из наиболее распространенных и во многих случаях для подключения к ресиверу для звука используются входные разъемы типа RCA.
• Пассивные (без усилителя) сабвуферы — это просто сабвуфер внутри корпуса для низких частот, который напрямую подключен к клеммам громкоговорителей или пассивному кроссоверу низких частот внутри.Эти типы встречаются реже.

Как работает сабвуфер?

Усилитель усиливает входной сигнал низкого уровня, чтобы обеспечить достаточную мощность звуковой катушки сабвуфера и сдвинуть диффузор динамика, создавая звук. Когда диффузор перемещает воздух внутри специально разработанного корпуса (динамика), в музыкальном входном сигнале воспроизводятся глубокие басы.

Они предназначены для только низких частот, но не для голоса или других частот музыкальных инструментов.

Активный сабвуфер включает в себя усилитель, который уже находится внутри корпуса сабвуфера. Он также имеет встроенный кроссовер нижних частот, который блокирует высокие звуковые частоты, чтобы воспроизводить только чистые и великолепно звучащие басы.

Для сабвуферов без питания проблема возникает, когда вы подключаете один к выходам усилителя или ресивера без кроссовера — звучит ужасно!

Старые усилители и старые приемники и новые приемники

В отличие от старых усилителей, более современные домашние стереосистемы и особенно ресиверы домашнего кинотеатра имеют выходное гнездо для сабвуфера (или пару гнезд), предназначенное для этого басового сигнала, который сабвуфер использует для создания звука.Обычно это стереофонические музыкальные сигналы или звук канала сабвуфера («.1») в материале многоканального объемного звука, таком как Dolby Digital или DTS.

Например, вы можете увидеть такие термины, как «5.1» или «2.1» акустические системы или объемный звук, перечисленные для фильмов. В этом случае первое число представляет количество основных динамиков. «.1» используется для обозначения звукового канала, ограниченного только басами для использования сабвуфера.

Старые усилители и ресиверы не имеют выхода для сабвуфера, поэтому нам придется подключить сабвуфер, используя другие идеи.

Активные входы и элементы управления для сабвуфера

Показан пример задней панели активного сабвуфера с 2 типами входов: входы для динамиков и входные гнезда RCA (низкоуровневые). Обратите внимание, что не все сабвуферы имеют входы уровня громкоговорителей, а это означает, что если у вас их нет, будет немного сложнее подключить вход басового сигнала.

Активные сабвуферы

обычно имеют несколько различных входов и элементов управления. Это всегда зависит от конкретной марки и модели, которую вы покупаете.

Вот то, что вы обычно найдете в большинстве случаев:

• Потребляемая мощность (питание от розетки переменного тока)
• Выключатель
• Входной разъем RCA или пара разъемов
• Регулировка кроссовера сабвуфера
• Настройка уровня сабвуфера (уровень усиления сигнала усилителя)

В большинстве случаев входное гнездо сабвуфера, если оно есть на ресивере, представляет собой «моно» (монофонический, 2 стереоканала, объединенные в один) сигнал, который вы подключаете с помощью одного кабеля RCA.

Показано: Как выглядит ресивер с выходным разъемом для сабвуфера, который можно найти на многих новых ресиверах. Они подключаются к входному разъему RCA на сабвуфере, если таковой имеется.

Конечно, если вы читаете это, значит, у вас нет ресивера с выходом на сабвуфер. Фактически, часть информации, которую вы сейчас найдете в Интернете, гласит, что вам придется купить еще один сабвуфер , если у вас нет ресивера с выходным разъемом. Это просто неправда.

Сабвуферы с входами уровня громкоговорителей отлично подходят именно по этой причине, поскольку вы можете подключить их напрямую к выходам на динамики старого усилителя или винтажного ресивера.

Даже если вы покупаете (или уже владеете) сабвуфер без входов уровня громкоговорителей, все в порядке — есть другой способ подключить его, по сути, таким же образом!

Ниже вы найдете схему, показывающую, как легко подключить старый усилитель или ресивер без выхода сабвуфера.

Схема и примеры: Подключение сабвуфера к старому усилителю или винтажному ресиверу

1. Подключение старого усилителя или ресивера к сабвуферу с входными разъемами RCA

Слева: Пример активного сабвуфера с 2 входными разъемами RCA вместо обычного 1. Справа: адаптер RCA Y, который можно использовать с преобразователем линейного уровня для подключения к сабвуферу с одним входным разъемом RCA.

Если у вас есть сабвуфер с 1 или 2 входными разъемами RCA и без входов уровня громкоговорителей, вот простой и качественный способ его подключения: с помощью преобразователя линейного уровня.

Что такое преобразователь линейного уровня и как он работает?

Преобразователи линейного уровня (также называемые адаптерами уровня громкоговорителей RCA) — это небольшие электронные устройства, которые подключаются к выходам громкоговорителей из усилителя или приемника и уменьшают сигнал высокого напряжения до низкого уровня («линейный уровень»). Выходы представляют собой разъемы RCA, которые затем можно подключить к любому усилителю или сабвуферу с разъемами RCA.

В то время как вы почти никогда не встретите их в домашних стереосистемах, они чрезвычайно удобны в мире автомобильных стереосистем, потому что они позволяют подключать стереосистему без выходов RCA к любому усилителю или активному сабвуферу.

Также их можно использовать для домашних стереоусилителей и ресиверов!

Здесь показаны два примера преобразователей линейного уровня / уровня динамиков RCA, которые хорошо подходят для домашнего использования ресивера / усилителя в сабвуфер.

Сколько стоят преобразователи линейного уровня?

Преобразователи линейного уровня

немного различаются по цене в зависимости от качества и характеристик, и их цена во многих розничных и интернет-магазинах составляет около 15-25 долларов США.

Как использовать преобразователь линейного уровня

Чтобы преобразовать выходы уровня громкоговорителей от усилителя или ресивера в выходы для сабвуфера с разъемом RCA, вы подключите прилагаемые провода для громкоговорителей (отмечены цветами и полосами), как обычные громкоговорители.Затем вы подключаете кабели RCA (или один кабель, в зависимости от вашего типа) к активному сабвуферу.

Внутренняя электроника не только снижает выходное напряжение динамика от приемника, но также помогает предотвратить шум от звукового тракта. Большинству адаптеров уровня динамиков (но не всем) не требуется источник питания.

Если ваш сабвуфер имеет одно входное гнездо для сабвуфера RCA, вы можете выбрать «Y» RCA-адаптер, чтобы объединить оба канала ресивера на выходной стороне в один моно RCA-штекер.

Для сабвуферов с 2 (стерео) входами RCA потребуется стандартный стерео кабель RCA типа папа-вилка.

В продаже! PAC LP3-2 L.O.C. 2-канальный преобразователь линейного вывода серии PRO

• PRO Series 2-канальный линейный выход высокой мощности …
• Предназначен для оптимизации уровней звука между …
• Идеально подходит для использования при добавлении усилителя к…
• Вход уровня динамика к выходу уровня RCA
• Одинарный циферблат, точное согласованное стерео, уровень …

2. Подключение сабвуфера к входам уровня громкоговорителей

Сабвуфер с входами уровня громкоговорителей особенно легко подключить к вашему старому усилителю или ресиверу! Для этого просто подключитесь к выходам динамиков на устройстве-источнике с помощью провода динамика, а затем к соответствующим входам на сабвуфере. Вы даже можете одновременно включать динамики от усилителя или ресивера.

Если в ваш сабвуфер встроены входы уровня динамиков, вы в отличной форме! Просто подключите их напрямую к выходам усилителя или динамиков ресивера, либо к неиспользуемым клеммам динамиков, либо одновременно (параллельно) с динамиками, подключенными к ресиверу.

Так же, как стандартный линейный преобразователь RCA, о котором я упоминал ранее, внутренняя электроника сабвуфера будет масштабировать сигналы динамиков до гораздо более низкого уровня линейного сигнала, который может использовать внутренний усилитель.

Вы по-прежнему можете ожидать очень хорошего качества звука, поскольку используемый сигнал просто разделяется и не изменяется. Поскольку входы уровня громкоговорителей имеют очень высокий входной импеданс (общее входное сопротивление), в большинстве случаев не помешает подключить их к ресиверу или усилителю к тем же клеммам проводов громкоговорителей, к которым громкоговорители уже подключены.

Для этого просто подключите их параллельно: положительные входы громкоговорителей к положительным выходам громкоговорителей и отрицательные входы громкоговорителей к отрицательным выходам громкоговорителей.

Кроме того, имеется встроенный кроссовер нижних частот, чтобы воспроизводить великолепно звучащие басы и не создавать неприятных фрагментов музыки — только чистые низкие частоты.

Примечание. Сабвуферы с входами уровня громкоговорителей Выходы и позволяют легко подключить оба звука одновременно. Выходы внутренне подключены к входным разъемам, что упрощает одновременное добавление динамиков и сабвуфера к ресиверу.

3. Подключение выходов динамика усилителя к пассивному (неактивному) сабвуферу

Кроссовер нижних частот пассивного сабвуфера, в отличие от электронного кроссовера, работает с использованием конденсаторов и катушек индуктивности вместо электронных компонентов, чтобы отфильтровать нежелательный высокочастотный звук, который в противном случае попадал бы в сабвуфер.Это позволяет вам включать сабвуфер только с более низким звучанием басов, аналогичным тому, как работает активный сабвуфер.

Использовать пассивный (неактивный) сабвуфер определенно не так просто, как активный. Хорошая новость в том, что это можно сделать, причем относительно легко. Фактически, вам также не нужно беспокоиться о разорении, хотя вам нужно будет сделать немного покупок.

Чтобы подключить усилитель или ресивер к пассивному сабвуферу, как показано на схеме выше, вам понадобится кроссовер низких частот, который вы подключите между усилителем или ресивером и сабвуфером.

Отфильтровывает звуки выше частоты кроссовера и обеспечивает только приятный басовый звук.

Как выбрать кроссовер сабвуфер

Кроссоверы динамиков, подобные показанному, продаются как в одинарной (один динамик), так и в сдвоенной (два динамика) моделях, в зависимости от марки и поставщика. Они также должны быть правильно согласованы с импедансом (номинальное сопротивление) сабвуфера.

Например, для сабвуфера на 8 Ом вам потребуется кроссовер, предназначенный для динамиков на 8 Ом.В противном случае фильтрация звука кардинально отличается и не будет звучать правильно, поскольку нагрузка на динамик сильно изменит способ фильтрации звука кроссовером.

Обычно вы выбираете тот, у которого частота нижних частот близка к 100 Гц или близка к ней. Для этого вам, возможно, придется присмотреться к магазинам.

Где купить кроссоверы с пассивным сабвуфером

Кроссоверы

продаются там, где продаются детали для динамиков и сопутствующие компоненты, а также на таких торговых площадках, как Amazon или Parts Express.Они также могут быть в других специализированных магазинах акустических систем, где продаются запасные части.

Сравнение выходной мощности сабвуфера стерео и ресивера объемного звука

В отличие от старых или стандартных стереоресиверов, ресиверы объемного звука имеют уникальный выход, который исходит от источника объемного звука или музыки. Однако в обычном стереофоническом режиме прослушивания они действуют так же, как и обычные приемники.

В качестве дополнительного примечания следует помнить о том, что при подключении сабвуфера к старому усилителю или ресиверу вы не сможете получить отдельный выделенный звуковой канал низких частот (.1 канал), как с ресивером объемного звука.

Они способны извлекать выделенный басовый звук с DVD или другого носителя и направлять его на выходное гнездо сабвуфера. С другой стороны, это может даже не быть проблемой.

Знаете ли вы? Выход «LFE» (низкочастотный) ресивера объемного звука считается дополнительным — отсюда и название «.1». Приемники и усилители объемного звука

спроектированы таким образом, чтобы при необходимости можно было воспроизводить почти весь звук через основные динамики.

В некоторых случаях, например, в некоторых фильмах и музыке используется басовый канал, чтобы действительно погрузить вас в атмосферу. Использование ресивера без этого выхода означает, что вы не сможете получить такой же эффект, но это только для режима объемного звука.

Хорошая новость заключается в том, что в стереорежиме, новые и старые ресиверы и усилители имеют очень похожее поведение сабвуфера при подключении, как вы видели здесь. Другими словами, вы, вероятно, не упустите его, если будете использовать старый ресивер или усилитель.

Это просто то, о чем следует знать, если вы в какой-то момент подумывали об обновлении.

Дополнительные статьи с громкоговорителями, подключением громкоговорителей и схемами в помощь

У меня есть еще одна полезная информация, которая поможет вам узнать больше и запустить вашу систему:

Вопросы, комментарии и т. Д.?

Пожалуйста, не стесняйтесь оставлять комментарии или вопросы ниже — я буду рад помочь, и это очень важно. Примечание: пожалуйста, предоставьте конкретную информацию, такую ​​как номера марки и модели, сопротивление динамиков и т. Д., Чтобы я мог вам лучше всего помочь.

Нужна прямая помощь? Не стесняйтесь связаться со мной здесь через мою страницу контактов.

Как подключить интегрированный усилитель к AV-ресиверу

Может быть, вы ищете способы потоковой передачи звука на большее количество каналов, чем может обеспечить ваш текущий AV-ресивер, или, возможно, вы хотите увеличить количество ватт, проходящее через ваши динамики. Независимо от вашей причины, вы можете захотеть подключить свой интегрированный усилитель к ресиверу.

Чтобы подключить интегрированный усилитель к AV-ресиверу с помощью кабелей RCA, найдите на AV-ресивере секцию предварительного выхода и подключитесь к левому и правому каналам.Затем подключите их к интегрированному усилителю и, наконец, подключите провод динамика к интегрированному усилителю для достижения звука.

Несмотря на то, что существует несколько различных способов повышения качества звука домашнего кинотеатра или другой системы объемного звучания, использование встроенного усилителя может помочь вам произвести неизгладимое впечатление на ваших друзей и семью.

Подключение его к AV-ресиверу усилит не только звук, но и вашу звуковую игру.Давайте посмотрим поближе.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Также читайте: Усилитель улучшает качество звука?

Как подключить интегрированный усилитель к AV-ресиверу

Как уже упоминалось, может быть множество причин, по которым вы захотите подключить интегрированный усилитель к AV-ресиверу. Прежде чем читать инструкции, посмотрите видео ниже:

Как добавить внешний усилитель к AV-ресиверу | Основы домашнего кинотеатра

Давайте посмотрим правде в глаза, у всех нас разные желания в отношении домашних колонок объемного звучания, но многие из нас разделяют общую идею мечты об использовании наиболее эффективных технологий.

Возможно, вы пытаетесь добиться полной настройки динамиков Dolby Atmos в своем домашнем кинотеатре, но ваш AV-ресивер ограничен числом каналов, поэтому вам необходимо дополнительное усиление.

Или, может быть, вам нужно больше мощности для потоковой передачи непосредственно на динамики, которые у вас уже есть, поэтому вы хотите использовать для этого интегрированный усилитель.

Какой бы ни была ваша причина, этого можно добиться с помощью довольно простого процесса. Если вы знаете, что делаете, подключение интегрированного усилителя к AV-ресиверу может происходить довольно быстро и легко, что делает этот процесс эффективным и целесообразным.

Итак, чтобы подключить интегрированный усилитель к AV-ресиверу, обязательно выполните следующие простые шаги:

1. Приобрести все необходимое оборудование

К счастью для вас и вашего бюджета, вам не понадобится слишком много единиц оборудования, чтобы сделать возможным подключение интегрированного усилителя к AV-ресиверу.

Но, очевидно, важно проверить, что все компоненты в этом варианте установки работают правильно и имеют совместимость, необходимую для этой операции.

Очевидно, вам понадобятся интегрированный усилитель и AV-ресивер. Говоря в общих чертах, это не обязательно должна быть конкретная марка или модель. Вы должны иметь возможность подключить практически любой интегрированный усилитель к AV-ресиверу.

Единственное другое оборудование, которое вам понадобится для подключения вашего интегрированного усилителя к AV-ресиверу, — это кабели RCA.

Вам понадобится тот, который можно подключать к левому и правому каналам на ресивере, а затем, соответственно, подключать к входам / выходам динамиков на вашем встроенном усилителе.

Наконец, хотя технически это не является частью соединения с интегрированным усилителем и AV-ресивером, вам понадобится кабель RCA (или другой провод) для подключения динамика, который в конечном итоге будет воспроизводить звук, к вашему интегрированному усилителю.

Хотя это не часть соединения интегрированного усилителя и AV-ресивера, без этого шага процесс не будет завершен, и вы останетесь без возможности слышать звук, который вы пытаетесь усилить.

Итак, соберите свой интегрированный усилитель, AV-ресивер, акустическую систему и кабели RCA.

2. Найдите секцию предварительного выхода на AV-ресивере

После того, как вы приобрели все необходимое оборудование (хотя, надеюсь, вам не придется покупать много, учитывая простой процесс соединения этих двух частей оборудования), вы можете приступить к следующему шагу.

Сюда входит поиск секции предварительного выхода на AV-ресивере.Теперь, хотя не все модели будут одинаковыми, обычно на задней панели AV-ресивера рядом с тем местом, где расположены все порты ввода / вывода, есть ярлыки.

Вы должны найти тот, который помечает секцию предварительного выхода. В конце концов, именно здесь вы будете подключать кабели.

Найти секцию предварительного выхода очень важно, учитывая, что именно здесь вам нужно будет подключить кабели RCA. Поскольку на задней панели AV-ресивера так много разных заглушек и этикеток, те, кто только начинает их использовать, могут отвлечься или ошеломить.

Но, если вы просто найдете секцию предварительного выхода (путем поиска ярлыка непосредственно на AV-ресивере или просмотрев руководство пользователя вашего устройства), вы должны увидеть левый и правый каналы, к которым вы можете подключить свой кабель ( s) в.

В разделе предварительного вывода найдите параметры левого и правого каналов — обычно это красные и белые порты для вашего кабеля RCA.

3. Используйте кабели RCA для подключения к левому и правому каналам на обоих частях оборудования

Теперь, когда вы определили местонахождение секции предварительного выхода на вашем AV-ресивере, пришло время выполнить шаг вручную по подключению этого оборудования к вашему интегрированному усилителю.К счастью, это может быть так же просто, как кажется, если вы знаете, какие порты и плагины вы будете использовать.

В секции предварительного выхода AV-ресивера расположены опции левого и правого каналов. Скорее всего, они будут красными (для правого канала) и белыми (для левого канала), хотя к ним может не быть добавлен цвет.

Возьмите кабели RCA и подключите их к соответствующим портам. Затем вам нужно будет подключить этот кабель к интегрированному усилителю, вставив его в правильный порт приемника аудиовхода / выхода.Скорее всего, вы обнаружите, что это гораздо менее сложная система для понимания на задней панели вашего интегрированного усилителя.

Выбирая использование левого и правого каналов, вы используете самые простые передние динамики вашей звуковой системы при подключении интегрированного усилителя и AV-ресивера.

Хотя технически вы можете выбрать использование других параметров канала, их использование будет самой базовой операцией и обеспечит лучшее качество звука в целом по сравнению с другими параметрами.

4. Подключите провод динамика к встроенному усилителю

Теперь вы уже подключили интегрированный усилитель к AV-ресиверу, выполнив перечисленные выше (три) действия. Это было просто, правда? К счастью, добиться звука, передаваемого между этими двумя устройствами, тоже довольно просто.

Все, что вам нужно сделать, чтобы завершить этот процесс, — это подключить провод динамика к интегрированному усилителю. В противном случае звуку будет «некуда» идти, и он не будет никуда транслироваться.

Итак, поскольку вы подключили кабели RCA к левому и правому каналам интегрированного усилителя от AV-ресивера, рекомендуется найти громкоговорители для этих каналов и подключить их.

На интегрированном усилителе должны появиться обозначенные соответствующим образом параметры входа / выхода динамика, чтобы сделать этот процесс еще проще.

5. Начните потоковую передачу звука

Наконец, теперь, когда ваш интегрированный усилитель подключен к вашему AV-ресиверу, а ваш динамик подключен к вашему интегрированному усилителю, вы можете начать потоковую передачу звука.

Теперь вы сможете ощутить разницу, которую добавление этого интегрированного усилителя к домашней акустической системе может улучшить качество звука.

Зачем подключать интегрированный усилитель к AV-ресиверу?

Если вам все еще интересно, каковы преимущества подключения интегрированного усилителя к AV-ресиверу, может быть полезно взглянуть на некоторые из преимуществ.

Конечно, знание того, какой сценарий у вас есть в вашем собственном доме и ситуация с динамиками, будет полезно при принятии решения о том, является ли это правильным выбором для вас и вашей звуковой системы.

Итак, зачем вам подключать интегрированный усилитель к AV-ресиверу?

Для этого есть несколько разных причин, но основные из них включают необходимость добавления дополнительных каналов, которых нет на вашем AV-ресивере, или добавление мощности к текущим динамикам путем потоковой передачи звука через интегрированный усилитель.

Допустим, у вас есть акустическая система с 9 каналами звука, которые возможны, но ваш AV-ресивер может подключаться и выводить только 7 из них.Это все еще довольно внушительное количество каналов.

Но для того, чтобы получить полный объем вашей акустической системы, вы можете «передать» звук на интегрированный усилитель. Это может упростить передачу звука на дополнительные каналы, которые ваш AV-ресивер не мог бы поддерживать иначе.

В другом сценарии, если вы знаете, что ваш AV-ресивер не может полностью отключить питание всех громкоговорителей в вашей звуковой системе, вы можете использовать интегрированный усилитель для добавления мощности к этим каналам.

Тогда вы сможете услышать значительную разницу в мощности, которая проходит через всю вашу акустическую систему.

Как подключить провод динамика и определить типы разъемов

Я ссылаюсь на товары, которые мне нравятся. Если вы купите по ссылке в этом посте, я могу получить комиссию. Узнать больше Обновлено: 14 октября 2020 г.

Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

Это не самая захватывающая часть настройки вашего оборудования — но без провода динамика вы ничего не услышите!

Прежде чем вы начнете, это может показаться непростым делом.Но если подумать, все довольно просто.

Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

Тогда вы можете подумать о том, как лучше всего подключить провод.

Как подключить динамики к проводу динамика?

Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

Неважно, в какую сторону вы подключаете провода — даже если провод отмечен знаком плюса и минуса.

Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

Ниже вы можете увидеть зажимы на задней стороне AV-ресивера.

Для каждого динамика по две стойки. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная — в черный. Но они не всегда могут иметь цветовую маркировку.

Один провод, подобный изображенному выше, подключается к положительной и отрицательной клемме для выхода одного динамика.Другой конец провода подключится к динамику.

Штыри для крепления на задней панели AV-ресивера

Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

Что произойдет, если я переверну провод динамика?

Во-первых, это зависит от того, что вы подразумеваете под реверсом. Есть несколько способов сделать это.

1. Подключите стереодинамики к неправильным каналам

Если вы подключите левый динамик к клеммам, обозначенным справа на усилителе, а правый динамик к клеммам, отмеченным слева на усилителе.

Что бы случилось?

Ничего. Только звукорежиссер, микшировавший альбом, был бы раздражен.

Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа — и наоборот.

Никого не волнует, кроме художника, который полгода делал все как надо.

2. Подключите отрицательный к положительным клеммам

Если для одного канала громкоговорителя вы подключаете отрицательную клемму усилителя к положительному разъему на громкоговорителе, а положительную клемму усилителя — к отрицательной клемме на громкоговорителе.Что случилось бы?

Для одного динамика ничего бы не случилось. Это будет работать нормально.

Если бы у вас было два динамика, и они оба были подключены одинаково — опять же, все было бы хорошо.

Если было два динамика, и они были подключены по-разному, то это называется разводкой динамиков не в фазе.

Диафрагма в одном динамике выдвигается, а в другом динамике — внутрь.

Сложно объяснить, как это звучит.Но это звучит просто странно. Он будет казаться худым и лишенным тела.

Происходит то, что некоторые из более низких частот будут гасить друг друга, когда звуковые волны удаляются от динамика.

Итак, вы ничего не сломаете, но это просто не будет звучать правильно. Вы, вероятно, заметите это, если сделаете это. Но всегда полезно перепроверить проводку.

Некоторые AV-ресиверы будут пытаться обнаружить любые динамики, подключенные не в фазе, когда вы запускаете автоматическую настройку комнаты.Хотя они не всегда понимают это правильно.

Если вам интересно, это отличное видео, демонстрирующее, почему вам нужно подключать динамики по фазе:

Какие существуют типы подключения проводов динамика?

Первое, что вам нужно сделать, это проверить соединения на ваших динамиках и усилителе. Это определит способ подключения провода динамика.

Есть два основных типа соединений, с которыми вы можете столкнуться.

Просто имейте в виду, что у вас может быть один тип усилителя, а другой — динамик.

1. Стойки для переплета

Штыри для крепления есть на всех типах усилителей и динамиков — от бюджетных моделей до high-end техники. Это самый распространенный тип, с которым вы столкнетесь.

Левая и правая переплетные стойки окружения на AV-ресивере

Часто к ним можно подключить провод динамика двумя способами:

1. Отвинтите красный или черный колпачок — вставьте оголенный провод динамика в отверстие в стойке (или вставьте лопатку вокруг стойки) — снова затяните колпачок
2. Вставьте провод в отверстие на конце каждой стойки.Для этого вам нужно будет прикрепить банановые заглушки (см. Ниже). Некоторые приемники имеют пластиковый колпачок на конце, который необходимо сначала снять (как на картинке).

Итак, для этого типа подключения вы можете использовать оголенный провод — или подключить лопатки или банановые вилки к концу провода динамика.

Громкоговорители с фиксирующими штырями могут не иметь на конце отверстия для вставки банановой вилки. Некоторые делают, но это чаще встречается на усилителях.

Связующий столб на спикере часто выглядит так:

Значит, с его подключением можно либо вставить в отверстие оголенный провод — а потом закрутить винт.

Или используйте лопаточное соединение и поместите его вокруг стойки, прежде чем затягивать.

2. Пружинные зажимы

Пружинные зажимы чаще встречаются в бюджетных усилителях и динамиках, а также в системах «все в одном». Хотя их можно встретить во всех типах техники.

Подключение провода динамика к разъему с пружинным зажимом

Все, что вам нужно сделать, это нажать на нижнюю часть зажима и вставить провод динамика в отверстие выше.

С этим типом подключения можно использовать неизолированные провода или штыревые разъемы.

Типы заделки проводов динамика

Теперь, когда вы знаете, какие типы соединений у вас есть для провода динамика; вы можете сделать окончательный выбор, как кончить концы.

Между прочим, взгляните на мой 101 провод динамика, если вы хотите выяснить, какой провод динамика лучше всего подходит для вашей системы.

Присоединение разъема к концу провода динамика называется заделкой провода.

Однако для первого варианта разъем вообще не требуется.

Подключение динамиков неизолированным проводом

Для всех типов подключения можно использовать неизолированный провод динамика. Это самый простой способ, так как вам не понадобятся дополнительные аксессуары.

Все, что вам нужно сделать, это:

1. Разъедините положительный и отрицательный провода — примерно на 1 или 2 дюйма — так, чтобы у вас было некоторое разделение для работы. Вам может понадобиться острый нож, чтобы разрезать центральную изоляцию — или она просто разорвется, если вы приложите достаточно усилий. Только убедитесь, что вы не врезаете изоляцию и не оставляете оголенный провод дальше по кабелю.Вам просто нужен оголенный провод на конце.
2. Удалите примерно ½ дюйма изоляции с каждого провода. Это можно сделать острым ножом или специальным приспособлением для зачистки проводов.
3. Скрутите оголенные жилы вместе так, чтобы не было свободных нитей меди
4. Вставьте медный провод в разъемы динамика / усилителя — еще раз, убедившись, что нет торчащих жилок меди
5. Осторожно потяните за провод, чтобы сделать убедитесь, что он надежно удерживается разъемом

Если использование неизолированного провода является для вас самым простым способом достижения цели, воспользуйтесь им.Я бы не потерял из-за этого сон. Однако присоединение разъемов может иметь преимущества.

Оконечный провод динамика с банановыми заглушками

Банановые штекеры — мой любимый способ подключения акустических проводов. Вам нужно будет купить их как отдельный аксессуар к вашей проволоке.

Вам понадобится четыре банановых вилки на каждый провод — по две на каждый конец кабеля.

Конечно, предполагается, что вы будете использовать банановые штекеры и для усилителя, и для динамика.Возможно, вы не захотите — или сможете.

Банановые вилки могут прикрепляться к кабелю по-разному.

Многие поставляются с резьбовыми соединениями, которые нужно просто закрепить на кабеле с помощью небольшой отвертки. Это один из самых простых способов.

Некоторые из них самообжимаются, что означает, что они зажимают кабель, когда вы затягиваете крышку вилки.

Остальным может потребоваться пайка. Поэтому выбирайте этот тип, только если вы готовы сломать паяльник.

Общая процедура подключения банановых штекеров с винтовыми зажимами к проводу динамика:

1. Зачистите около ½ дюйма изоляции с конца каждого провода и плотно скрутите, чтобы удалить свободные жилы
2. Отвинтите колпачок от каждой банановой вилки и навинтите ее на провод
3. Вставьте оголенный провод в отверстие в вилке и затяните винт, чтобы закрепить его
4. Закрутите крышку

Затем каждую заглушку можно вставить в конец каждой переплетной стойки.

Я часто забываю накрутить колпачок на кабель перед тем, как прикрепить вилку к проводу. Значит, мне придется снова все это исправить!

Я знаю, что ты не такой дурак, как я.

Вы можете найти несколько банановых вилок, которые подключаются к проводу несколько иначе. Но общая идея та же.

Вы не поймете, насколько проще работать с банановыми вилками, пока не будете ползать по задней части усилителя, пытаясь прикрепить оголенный провод к зажиму.

Некоторым людям нравится припаять провод к вилке, чтобы создать более надежное соединение, даже если это ввинчиваемая модель. Вы можете, если хотите, но не обязаны.

Банановые заглушки с резьбовыми соединениями отлично работают без пайки, если вы будете осторожны при соединении.

Однако есть вероятность, что со временем они могут ослабнуть, поэтому вам может потребоваться проверить соединение, если вы подключаете их регулярно.

У многих банановых вилок на нижнем конце имеется гнездо, как на изображении выше.Это позволяет вам подключить к нему еще один банановый штекер.

Это полезно, если вам нужно подключить несколько динамиков к одному и тому же разъему. Вам не нужно часто это делать, но иногда это может быть полезно.

Например, если вам нужно подать сигнал на вход сабвуфера высокого уровня через терминалы передних левого и правого динамиков.

Штифты для банановых заглушек имеют стандартный диаметр 4 мм, что идеально подходит для установки на конце зажима.

Использование лопаточных разъемов с проводом динамика

Лопаты — альтернативный способ заделки провода динамика.

Как и в случае с банановыми вилками, если вы используете лопатки на обоих концах, вам понадобится четыре лопаточных разъема для каждого провода.

Лопаточный соединитель может быть угловым или прямым. Неважно, какой именно вы покупаете. Но в некоторых случаях одно может быть проще, чем другое.

Обычно они подключаются к проводу динамика путем обжима, пайки или винтового соединения, как при использовании банановых штекеров.

Обжим — это когда вы с помощью инструмента сгибаете конец разъема так, чтобы он плотно прилегал к проводу.Это может быть хорошим решением, если вы не хотите ввязываться в пайку провода.

Для выполнения соединения всегда лучше использовать подходящий обжимной инструмент. Хотя соблазнительно просто схватить плоскогубцы, вы не получите такого же прочного соединения.

При правильном исполнении соединение с обжимом лопатки не требует пайки.

После того, как вы прикрепите лопаты к тросу, вам нужно отвинтить каждую стойку для привязки и вставить их на место. Когда вы снова закроете колпачок, они будут очень надежны.

Это предпочтительнее использовать неизолированный провод, так как вы можете быть уверены в плотном и надежном соединении.

Разъемы

Spade идеально подходят для подключения провода к динамикам, установленным очень близко к стене. В этом случае у вас может не хватить места для использования банановых пробок.

Итак, если вы не хотите использовать оголенный провод, лопаточные разъемы будут подключаться под углом 45 или 90 градусов, позволяя проводу падать прямо вниз.

Оконечный провод динамика с контактными разъемами

Разъемы

Pin похожи на уменьшенную версию банановой вилки.Фактически, в некоторых случаях вы можете увидеть, что их называют банановыми пробками.

Они поставляются со штифтами, как правило, диаметром около 2 мм. Штифт либо прямой, либо вы можете получить их с угловыми штифтами.

Подобно лопаткам и банановым заглушкам, вам нужно снять с провода изоляцию и прикрепить штыри к оголенному проводу.

Для соединения их с проводом часто используется обжим или пайка. Однако, как и штыревые разъемы на рисунке выше, они могут иметь резьбовое соединение.

Просто ослабьте немного винт, вставьте оголенный провод и снова затяните винт. Убедитесь, что у вас надежное соединение, осторожно потянув за провод динамика.

Этот тип заделки проводов динамика обычно используется для пружинных зажимов. Просто нажмите на зажим и вставьте штифт в отверстие.

Заглушки с гибкими штырями Sewell Deadbolt для подпружиненных клемм динамиков Проверить цену

Вы также можете использовать их со стержнями для связывания, вставив их в центральное отверстие в стойке, а затем затянув колпачок.Но это не обычный способ использования разъемов такого типа.

Использование штыревых соединителей более чистый метод, чем использование неизолированного провода, и увеличивает шансы на надежное соединение.

Подключение проводов к усилителю и динамикам

Когда у вас готовы заделки кабеля динамика, вам просто нужно подключить провода к усилителю и динамикам.

Стереоусилитель и динамики будут подключаться следующим образом:

Просто убедитесь, что вы подключили выход усилителя с маркировкой «динамик слева» к левому динамику, а выход с маркировкой «динамик справа» — к правому динамику.

Кроме того, тот же конец провода должен подключаться к положительной клемме усилителя и динамика. То же и с отрицательными клеммами.

Провод динамика обычно имеет какую-то маркировку, чтобы вы знали, какой на каждом конце один и тот же провод.

Многоканальный AV-ресивер немного сложнее, поскольку в нем больше клемм для динамиков. Однако схема подключения домашнего кинотеатра такая же, как и у стереоусилителя.

Вам просто нужно убедиться, что вы подключаете каждую выходную клемму к правильному динамику.

Итак:

• Выходной разъем переднего левого динамика к переднему левому динамику
• Выходной разъем правого переднего динамика к переднему правому динамику
• Выходной разъем центрального динамика к центральному динамику
• Выходной разъем левого переднего канала к левому динамику объемного звучания
• Выходной разъем правого объемного звука к правый динамик объемного звучания

Если у вас расположение динамиков 7.1 или вы используете динамики Dolby Atmos, у вас будет еще больше динамиков для подключения.

Но это та же процедура. Просто не торопитесь и убедитесь, что у вас все получилось правильно с первого раза.

Когда вы запускаете автоматическую конфигурацию помещения на своем AV-ресивере, он посылает тестовый сигнал на каждую колонку. Итак, вы скоро узнаете, правильно ли вы подключили динамики к задней части усилителя.

Если нет, без проблем, просто отключите его от усилителя и попробуйте еще раз.

Заключение

Вас смутила мысль о подключении провода динамика к усилителю и динамикам?

Если да, надеюсь, вы нашли ответы на свои вопросы.

Это не слишком сложно, если вдаваться в подробности. Но это может показаться запутанным, пока вы не поймете различные варианты, которые у вас есть.

Подключения усилителя и громкоговорителей — это первое, что нужно учитывать.

Зная это, вы сможете сделать лучший выбор для заделки провода динамика.

Вы можете выбрать простой путь и просто использовать оголенный провод — или прикрепить банановые заглушки, лопаты или булавки.

Нет неправильного пути.Просто используйте то, что кажется разумным для вашей системы.

Приколи меня!

---

Руководство по домашнему кинотеатру

Пол запустил руководство по домашнему кинотеатру, чтобы помочь неопытным пользователям максимально эффективно использовать современные аудиовизуальные технологии.

No related posts.
