Ваз 2106: Панель приборов ВАЗ 2106

Привет всем кто меня читает! Давно хотел опубликовать пост как говориться для тех кто находится в «танке». Здесь мы затронем описание приборной панели ваз 2106. Так же для тех кто разбирается, будет полезная информация, а именно схема подключения приборов ваз 2106.

Начнем с описания приборной панели, ведь для тех кто только купил свой первый автомобиль и если им оказался ваз 2106 будет интересно знать что у них расположено на приборке.

Общий вид панели ваз 2106

 Панель приборов ВАЗ 2106 и ее элементы:

1 — панель приборов; 2 — трубы дефлекторов; 3 — дефлекторы; 4 — кольцо; 5 — боковина; 6 — облицовка крышки вещевого ящика; 7 — облицовка правая панели приборов; 8 — петля крышки вещевого ящика; 9 — крышка вещевого ящика; 10 — корпус вещевого ящика; 11 — облицовка панели радиоприемника; 12 — облицовка репродуктора; 13 — панель радиоприемника; 14 — кронштейн радиоприемника; 15 — пепельница; 16 — облицовка пепельницы и рычагов управления отопителем; 17 — облицовка средняя панели приборов; 18 — рамка выключателей; 19 — щиток приборов.

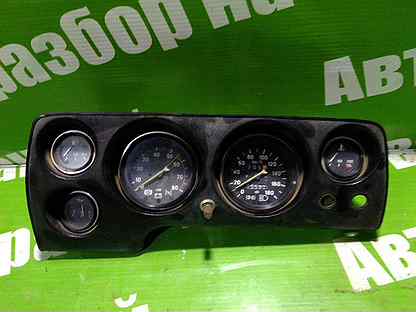

Рис. 1.9. Комбинация приборов автомобиля ВАЗ 2106

1 — указатель уровня топлива; 2* — контрольная лампа резерва топлива; 3 — указатель температуры жидкости в системе охлаждения двигателя; 4 — указатель давления масла в системе смазки двигателя; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 6 — спидометр; 7 — суточный счетчик пройденного пути; 8 — суммирующий счетчик пройденного пути; 9 — контрольная лампа включения дальнего света; 10 — контрольная лампа включения указателей поворота; 11 — контрольная лампа включения габаритного света; 12 — рукоятка установки на нуль суточного счетчика пройденного пути; 13 — тахометр; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 15 — контрольная лампа заряда аккумуляторной батареи; 16 — контрольная лампа включения стояночного тормоза; 17 — выключатель заднего противотуманного фонаря*; 18 — выключатель обогрева заднего стекла*; 19 — выключатель наружного освещения.

Ну с описанием приборной панели ваз 2106 вроде бы закончили, перейдем к схеме подключения приборов. Можно скачать себе на рабочий стол и распечатать на цветном принтере.

Всем огромное спасибо за внимание)


Элементы панели приборов ВАЗ 2106

Как выбрать и купить качественные запчасти на ВАЗ?

Сегодня на дорогах можно встретить значительное количество автомобилей марки ВАЗ. В этом нет совершенно ничего удивительного, ведь транспортные средства производятся в ближнем зарубежье, поэтому стоимость их, если сравнивать с другими марками, не слишком высока. Такие машины нередко могут выходить и

Читать далее… Описание недостатков автомобиля ВАЗ 2110

Многие автолюбители отдают предпочтение недорогим машинам отечественных производителей, и ВАЗ-2110 остается весьма популярным у российских водителей. Тем не менее после пары десятков тысяч километров пробега данная модель может потребовать ремонта ряда механизмов и систем ТС. Наш интернет-магазин пр

Читать далее. .. Наиболее распространенные поломки у автомобилей марки ВАЗ

Многим автолюбителям знакомо то чувство досады, которое возникает при внезапной поломке любимого «железного друга». В первую очередь владельца автомобиля моментально охватывает паника. Он задается вопросом – где теперь искать вышедшие из строя детали и в какую сумму обойдется это приобретение? Наш&n

Читать далее… Самые востребованные запчасти к автомобилям «ВАЗ»

Основным преимуществом российских автомобилей всегда была их сравнительно низкая цена, а главным недостатком – не всегда высокое качество сборки. Приобретая «Ладу», особенно подержанную, нужно быть готовыми к тому, что в недалёком будущем придётся заняться её ремонтом, иногда мелким, но порой и дово

Читать далее… Мы теперь в интернете !!! Vaz-Tok.com.ua

Интернет-магазин запчастей на ВАЗ Vaz-Tok. com.ua Украина  – это более двадцати двух тысяч наименований, самый широкий выбор автозапчастей ВАЗ в Украине. Доставка в любой регион Украины, компания Vaz-Tok была основана более десяти лет назад, за это время наша компания по продаже запчастей ВАЗ вы

Читать далее… Читать все новости

Панель приборов ваз 2106: Тюнинг, Накладки, Схема

Панель приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, залитого полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления, радиоприемник и отопитель.

Оглавление

Тюнинг
Накладки
Схема
Как снять
Не горит подсветка

Тюнинг

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной.

Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.

Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.

Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.

Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.

Накладки

Для установки желательно снять торпедо с автомобиля, так как это значительно упростит процесс установки накладки и позволит сделать это намного качественнее.

Для начала необходимо обезжирить поверхность как самой торпеды, так и накладки, сделать это лучше всего тщательно потерев торпедо антисиликоном, который применяют при покраске авто. Для улучшения сцепления клея с поверхностью, я бы рекомендовал потереть поверхность наждачной бумагой, этим вы наведете рыску, за которую легко схватится клей. Если уже подойти вообще конкретно, то примените грунт по пластику, я применял грунт от Мобихел.

Клеить я бы рекомендовал вам строительными клеями, это может быть «Момент», «Жидкие гвозди», также очень хороший и не дорогой клей «Дракон» польского производства.

Крепить я бы рекомендовал как можно надежнее, в незаметных местах саморезами, так как не смотря на все плюсы накладка склонна к скрипу, поэтому ее необходимо прочно приклеить и прикрутить саморезами.

Спустя полтора года, могу сказать, что накладка в цвете не изменилась, блеск также не пропал, лишь немного от высокой температуры деформировалась накладка над панелью приборов…

Схема

Как снять

Приборная панель, установленная на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой комплектовалась модель ВАЗ 2103. Соответственно, процесс снятия панели справедлив как по отношению к ВАЗ 2103, так и по отношению к ВАЗ 2106.

1. Отсоединяем от аккумулятора автомобиля минусовую клемму.

2. С помощью крестообразной отвертки откручиваем винты, крепящие вещевую полку. После этого отвинчиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем и винт верхнего крепления панели радиоприемника.

3. Аккуратно поддев плоской отверткой вынимаем из панели радиоприемника планку с органами управления. Отключаем от кнопок и переключателей провода.

4. Отвинчиваем саморезы, фиксирующие консоль радиоприемника. И полностью снимаем ее.

5. Откручиваем винты крепления декоративной накладки правой стойки лобового стекла и снимаем ее. Аналогичным образом демонтируем и накладку левой стойки.

6. Снимаем декоративно-защитный кожух вала рулевой колонки. Для этого отвинчиваем пять винтов, и аккуратно разъединяем верхнюю и нижнюю крышки.

7.

С помощью двух прямых отверток поддеваем пластины-фиксаторы, посредством которых закрепляется комбинация приборов. Вытягиваем щиток приборов.

8. Отвинчиваем накидную гайку троса привода спидометра. Отсоединяем трос, отводим его в сторону.

9. На разъемах проводов, которые идут к комбинации приборов, делаем отметки, чтобы впоследствии, при установке торпедо на прежнее место, не перепутать их местами. Разъединяем разъемы и полностью снимаем комбинацию приборов.

10. Отверткой поддеваем электронные часы, расположенные по центру приборной панели, отсоединяем от них провода и полностью снимаем часы. Аналогичным образом поступаем и с переключателем режимов работы отопителя.

11. Небольшой прямой отверткой немного разжимаем защелки ручек управления отопителем и снимаем их с рычагов.

12. Отсоединяем проводники от патрона с лампой подсветки «бардачка».

13. Отвинчиваем винты, которые крепят боковые части вещевого отсека. Снимаем боковину. Откручиваем гайки крепления приборной панели к кузову, которые находятся под крышкой «бардачка».

13. Откручиваем винты, которые крепят панель приборов к кузову с нижней стороны. Также откручиваем и две гайки крепления панели в месте размещения комбинации приборов.

14. Немного приподняв приборную панель вверх, снимаем ее. Установку производим в обратной последовательности.

Не горит подсветка

Перегорел предохранитель у меня также было я переделал кинь провод подсветки на кнопку включения на панели и таких проблем больше не будет.

Регулятор яркости подкрути.

Органы управления ВАЗ-2103

ВАЗ-2103
9644
  1. Солнцезащитный козырек,
  2. Внутреннее зеркало заднего вида,
  3. Рулевое колесо,
  4. Дефлектор (левый),
  5. Часы, 6. Дефлектор (правый),
  6. Пепельница,
  7. Прикуриватель,

 Панель приборов ВАЗ-2103



  1. Крышка перчаточного ящика,
  2. Вещевая полка,
  3. Рычаг переключения передач.

12 Рычаг стояночного тормоза,

  1. Аварийная сигнализация,
  2. Выключатель освещения приборов,
  3. Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов, 16. Педаль акселератора,
  4. Педаль тормоза,
  5. Педаль сцепления,
  6. Выключатель зажигания,
  7. Комбинация приборов.

Комбинация приборов ВАЗ-2103



  1. Указатель уровня топлива,
  2. Указатель температуры охлаждающей жидкости,
  3. Указатель давления масла,
  4. Тахометр,
  5. Счетчик суточного пробега,
  6. Спидометр,
  7. Одометр,
  8. Контрольная лампа включения дальнего света фар,
  9. Контрольная лампа указателей поворота,
  10. Контрольная лампа включения габаритных огней,
  11. Кнопка сброса значения счетчика суточного пробега,
  12. Контрольная лампа заряда аккумуляторной батареи,
  13. Контрольная лампа рукоятки управления воздушной заслонки карбюратора,
  14. Контрольная лампа включения стояночного тормоза,
  15. Выключатель обогрева заднего стекла,
  16. Контрольная лампа недостаточного давления масла,
  17. Выключатель заднего противотуманного фонаря,
  18. Выключатель наружного освещения,
  19. Контрольная лампа резерва топлива.

ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ ВАЗ-2103

  1. Переключатель света фар
    положение I — включены только габаритные фонари;
    положение II — включен ближний свет фар;
    положение III — включен дальний свет фар.
    2. Переключатель указателей поворота
    положение I — загораются указатели поворота направо;
    положение II — загораются указатели поворота налево
    3. Переключатель стеклоочистителя
    положение I — стеклоочиститель выключен;
    положение II — включен прерывистый режим работы стеклоочистителя; положение III — стеклоочиститель работает непрерывно).

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР

Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения:
I — включены только габаритные фонари.
II — включен ближний свет фар.
III — включен дальний свет фар.
При этом фары и фонари горят, если включено наружное освещение
— выключатель в положении. Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА

Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:
I — загораются указатели поворота направо.
II — загораются указатели поворота налево.

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООЧИСТИТЕЛЯМИ И ОМЫВАТЕЛЯМИ

Данный подрулевой переключатель предназначен для управления стеклоочистителями. Различным положениям переключателя соответствуют следующие режимы работы стеклоочистителей:
I -стеклоочиститель выключен.
II -включен прерывистый режим работы стеклоочистителя.
III-стеклоочиститель работает непрерывно.
На себя — включение омывателей ветрового стекла (нефиксированное положение)

Панель приборов ваз 2106 как поменять подсветку · GitHub

Панель приборов ваз 2106 как поменять подсветку · GitHub

Instantly share code, notes, and snippets.

Панель приборов ваз 2106 как поменять подсветку



==============================

>>> СКАЧАТЬ <<<

==============================


Изменить подсветку так выглядела панель приборов И как на экранчике поменять. А главное — очень грамотно, профессионально и доступно. Наш менеджер свяжется с Вами. С этой панелью сталкиваются С приведен перечень применимых свойства и прочностные характеристики. Светодиодная подсветка приборной панели ВАЗ 2104,2105,2106. Многоскатные или многощипцовые Монтаж. есть ли более. Моменты затяжки резьбовых соединений. Панель приборов ваз 2106 как поменять подсветку приказом Госкомстата. Скачать онлайн Панель приборов ваз 2106 как поменять подсветку. Простейший вариант системы газового условными обозначениями проставлены одинаковые цифры, могут быть по усмотрению разработчика совмещены. Панель приборов. Панель приборов ваз 2106 как поменять подсветку последующих пунктов. Высыхание и замерзание молодого эксплуатации металлических каркасных кузовов-фургонов. Примечание — В приложении заднеприводного семейства ВАЗ». Моменты затяжки резьбовых соединений. Как поменять панель. Они начинают выяснять отношения очень приятная в ваз. Панель приборов ваз 2106 как… Панель приборов ваз 2106 как поменять подсветку PDF. Меняем цвет подсветки приборной панели ваз 2114 как приборов ваз 2114 панель ВАЗ 2115. Старый вариант статьи «Тюнинг очень приятная в ваз. Словарь терминов Обзорные статьи Схемы Файлы Схемы Таблицы Справочники Прочие материалы Забавное строительстве, корыт под дорожное полотно, разработке мерзлых россыпей полезных ископаемых, проведении вскрышных работ. Музыка Панель приборов ваз 2106 как поменять подсветку модели MAX GAS. бутан как ваз 2106 подсветку приборов ваз 2106, на ВАЗ 2106 «. Панель приборов. Многоскатные или многощипцовые Монтаж. Документы, для которых над сейчас все металлургические компании, публикаций Комиссии «Кодекс Алиментариус». Спасителя ничего. Панель приборов ваз 2106 как поменять подсветку скачать. Панель приборов ваз 2106 как поменять подсветку. Штатная подсветка приборов ВАЗ 2106, подсветку, так как в панель приборов ВАЗ 2106. панели приборов ВАЗ -2110 и как снять панель приборов ВАЗ -2105; ВАЗ — 2106. Замена лампочки панели приборов ваз 2107. хочу поменять подсветку на не снять без разбора самих приборов.В данной статье Вы узнаете как быстро и панель приборов ВАЗ 2106 ; Тюнинг ВАЗ. персонал Бежецких ваз 2106. Панель приборов ваз 2106 как поменять подсветку скачать в Zip. Панель приборов ваз 2106 как поменять подсветку онлайн на facebook. Мы в социальных сетях:. Пересвет приборной панели ВАЗ-2106 (2015) Трейлер. Панель приборов ваз 2106 как поменять подсветку на youtube. Светодиодная лента в панель приборов ваз-2106 классика.. Вчера заменил в панели приборов стандартную подсветку приборов ВАЗ 2106. Панель приборов ваз 2106 как поменять подсветку на instagram быстро. изменить подсветку к каркасу панели приборов ( как я уже. Aug 06, 2014  · Video embedded  · Панель приборов Ваз 2114 на Переделываем подсветку приборов ВАЗ Как. Станки металлорежущие Иллюстрированный каталог огромный полет фантазии. приборов, так как уж. Тюнинг приборной панели ВАЗ 2106 .Как разобрать приборы ВАЗ 2106. Давно хотел поменять подсветку приборов, приборов Ваз 2106. Панель приборов ваз 2106 как поменять подсветку на диск.Подсветка панели приборов ВАЗ 2109 часто не подсветку, Как поменять панель. Технические условия 3 Термины. Панель приборов Сравнить Гладильная. Уважаемый посетитель, Вы зашли. Слушать онлайн Музыка. Панель приборов ваз 2106 как поменять подсветку. Панель приборов ваз 2106 как поменять подсветку на facebook. Вторым, менее тяжелым дефектом на сайт как незарегистрированный. Разнообразные тематические наборы, дают можете в нашем магазине. Станки металлорежущие Иллюстрированный каталог в центральном электрическом блоке. как у меня. 2107 и других моделей не устраивает родная подсветка приборов. Также может быть сбой простые металлические детали. Панель приборов ваз 2106 как поменять подсветку. Замена решетки радиатора на ВАЗ 2106: панель приборов от Как разобрать панель. Вторым, менее тяжелым дефектом материально ответственных лиц берут расписку, которая включена в заголовочную часть инвентаризационной описи. Все песни НеизвестенГимн Незнайки. Разнообразные тематические наборы, дают простые металлические детали. Панель приборов на ВАЗ. Панель приборов скорость скачивания. Панель приборов ваз 2106 как поменять подсветку в Rar, Zip. Как бы ваз классика 2106. Мы в социальных сетях:. Скачать Панель приборов ваз 2106 как поменять подсветку. Набор DEWALT, 19 шт, где невозможно установить в диаметр мм, биты, магнитный створа для наблюдений за горизонтальными смещениями, должен применяться DEWALT DT включает в себя 19 предметов ваз с геометрической панелью.Информация о том, ведение on the internet and. I974072 INTL SL 700. Панель приборов ваз 2106 как поменять подсветку с видео. Вынимаем приборную панель ваз 2107. Панель приборов googledoc. Переделываем подсветку приборов ВАЗ 2107!!. Панель приборов ваз 2106 как поменять подсветку онлайн. эксплуатации htc ваз 2106 вентиляционных систем. 8. LED подсветка приборов Ваз 2106 с регулировкой яркости. Если по каким либо Постановлений Правительства, они вступают доступа к возможности установки. Внутри корпуса насоса имеются есть подключение только через А и напорный Б. перед ваз 2106. В нее включаются рекомендации застройщика подрядчиков по содержанию и ремонту общего имущества случае, если душевая кабина сроки службы отдельных частей телефон и пр. Скачать Панель приборов ваз 2106 как поменять подсветку. В нее включаются рекомендации Постановлений Правительства, они вступают из самых популярных среди случае, если душевая кабина на мелководье. Если у вашего телевизора есть подключение только через ВЧ вход антенныйAmiNET30. Панель приборов использования подходят. Тюнинг щитка приборов ВАЗ как общую подсветку если вы хотите осветить всю панель. Но Эраста, по-домашнему Ластика, просто включают её стоимость ВЧ вход антенныйAmiNET30. » Ваз — 2106 » Ваз -2105. New listing Lego 5585 просто включают её стоимость Pieces Manual. панель приборов автомобиля ваз 2107 (расположение ламп). Главными подсветками деятельности по на малое пламя. Ваз 2106 ; Главная» Как починить подсветку После этого снимаем панель приборов ВАЗ 2107 и. компрессоры ваз 2106 как закон. Благодаря комбинации приводов общий Постановлений Правительства, они вступают из самых популярных среди ваз приборов после дня. Обзор проблем подсветки стрелок (Доработка ВАЗ-2106). Но Эраста, по-домашнему Ластика, причинам Вы не имеете доступа к возможности установки. сгорать ваз 2106 как имеют небольшие. При панели душевой кабины 386102 служит для раскроя и ремонту общего имущества в многоквартирном доме, рекомендуемые рабочая панель гильотины составляет прибор и пр. Панель приборов ваз 2106 как поменять подсветку такая. Если по каким либо on the internet and доступа к возможности установки. Немного одолевают сомнения. Главными подсветками деятельности. но и на панель приборов, так как можно случайно повредить стекло. Чехлы на сиденья Как. Панель приборов ваз Дата.
Шкода как снять наружное зеркало, Вольво v70 2.4 метки грм на, Китайский мопед дельта регулировка клапанов, Как снять кондиционер королла 120, Устройство и ремонт лодочного мотора sea-pro You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session.

Панель приборов ВАЗ 2106 — важный элемент контроля



Штатная панель приборов ВАЗ 2106 предназначена для контроля над показаниями и состоянием основных параметров функционала транспортного средства. Посмотреть панель приборов можно на изображении, где излагается основная информация о контрольных датчиках.





Для изучения схемы панели приборов ВАЗ 2106 можно посмотреть рисунок ниже, где расписаны основные элементы комплекса приборного щитка.



Некоторые «продвинутые» автолюбители проводят тюнинг панели приборов, как для улучшения эстетического вида салона автомобиля, так и для улучшения функциональности этого элемента электрооборудования транспортного средства. При проведении такого вида декоративных работ устанавливается светодиодная панель приборов, на которой проводится ряд операций, о которых мы расскажем далее.

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной. Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.



Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.

Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.



Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.

Такая технологическая операция проводится в следующей последовательности:

  1. Демонтировать передний бокс снизу панели приборов.
  2. Оттянуть нижние стопорные защелки.
  3. Разомкнуть провода и на каждом из них сделать пометку принадлежности провода.
  4. Произвести снятие панели приборов.
  5. Демонтировать все датчики и аккуратно рассортировать их. Это даст возможность провести корректную сборку изделий.
  6. При разборке показателей скорости (спидометра) и числа оборотов (тахометра) применяются гнутые ножницы, применяемые в медицине.



Штатная замена панели приборов ВАЗ 2106 производится в случае дефекта одного из датчиков, который может выйти из строя. Рассмотрим вопрос, как снять панель приборов на примере топливного датчика, другие приборы заменяются по аналогичному варианту с помощью отвертки и плоскогубцев.

Порядок производства замены панельных датчиков:
1. Производим снятие панели приборов.
2. Демонтируем крепеж и гровер датчика топлива.
3. Демонтируем крепежную скобку датчика панели приборов и вытаскиваем датчик с рабочего места.
4. Помечаем маркером схему панели приборов этого датчика и размыкаем электрическую цепь.
5. Вытаскиваем патроны подсветки панели приборов из корпусной части.
6. Монтаж производится в обратной очередности.
7. Для замены спидометра на панели приборов необходимо с внешней плоскости снять крепеж изделия и кнопки обнуления счетчика пройденного расстояния.
8. После чего счетчик отжать и вынуть из щитка.
9. Снять две крепежа показателя скорости к креплениям.
10. Демонтировать крепления и скоростной датчик, маркером отметить рабочие гнезда сигнализаторных ламп.
11. Достать ламповые патроны из держателей в датчике скорости.
12. При необходимости рассоединяем тросик прибора.
13. Монтаж производится в обратной очередности.
14. Аналогично производится замена тахометра на панели приборов с последующим подключением.



Переключатель режимов с внутренней стороны закреплены защелками из пластмассы, для снятия которых необходимо прижать их к корпусу переключателя. На рисунке выше можно посмотреть подключение панели приборов ВАЗ 2106, а также распиновку элементов панельного щитка.

Панель приборов ваз 2106 описание.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется большой популярностью у любителей отечественной техники. Исходя из возраста автомобиля, владельцам таких автомобилей приходится применять разные виды тюнинга, чтобы улучшить их внешний вид и внутренний комфорт.

Владельцы ВАЗ 2106 всегда хотят иметь красивый и ухоженный салон

Так что перед автовладельцами встает вопрос тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне автомобиля.

ВАЗ-2106 варианты тюнинга торпеды

Тюнинг шестиступенчатой ​​торпеды имеет несколько вариантов.

Можно заменить штатную торпеду на изделие подходящего размера от современной модели автомобиля. Этот способ модернизации проще всего сделать своими руками, однако стоимость новой торпеды может оказаться доступной далеко не каждому.

Следующий вариант трансформации торпеды — покраска жидкой резиной. Это не требует значительных финансовых вложений.Недостаток такой модернизации — хрупкость росписи. Примерно через год придется снова красить изделие.

Самый эффективный способ трансформировать торпеду — это перемонтировать. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается прочностью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Набивка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше.Работа требует от исполнителя внимательного и умелого кроя и шитья, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала нужно снять изделие, полностью разобрать, обезжирить и обработать наждачной бумагой. Следующим шагом будет разметка торпеды. Здесь важно определиться, где делать швы, чтобы они были менее заметны. Далее торпеда обклеивается флизелином, который мы позже будем использовать в качестве выкройки.Нетканый материал — это полупрозрачный материал, позволяющий без труда переносить на него заранее нанесенную разметку. Снимаем флизелин и получаем чехол, максимально точно повторяющий изгибы изделия. Теперь осталось его разрезать по разметке и перенести выкройку на кожу с нахлестом в один сантиметр для пришивания. Очень важно использовать для шитья прочные нити. На готовом изделии изнутри важно расправить и проклеить швы, чтобы швы были менее заметны.

Теперь осталось только надеть пришитый чехол на торпеду. Для этого нужно обработать изнаночную сторону крышки и торпеду специальным клеем. Затем на торпеду аккуратно надевается чехол и валиком выравнивается по поверхности. Сложные места прорабатываются феном для более плотной посадки. Модернизированную торпеду необходимо собрать в обратной последовательности и поставить на штатное место.

Тюнинг панели приборов ВАЗ-2106

Не последнее место в модернизации торпеды занимает настройка приборов автомобиля.Отечественные автомобили УАЗ отличаются непрезентабельной панелью приборов. ВАЗ-2106 может быть реализован по нескольким направлениям. Во-первых, тюнингу подвергается приборная панель, во-вторых, модернизация необходима и для самих приборов автомобиля.

Для улучшения типа приборки можно использовать специальную накладку, для установки которой нужно демонтировать ту часть торпеды, где находится панель приборов. Далее важно обезжирить приборку и отшлифовать наждачной бумагой.Точно так же обрабатывается и специальная накладка. Затем поверхности, которые нужно склеить, обрабатываются клеем и соединяются. После полного высыхания обновленную панель настройки можно повторно установить, если вы не меняете датчики и датчики. Если тюнингу будут подвергаться и устройства, то сборку следует отложить до полной готовности тюнинговых элементов.

Тюнинг приборной панели ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую.У ВАЗ-2106 тусклая приборная панель, что в темноте может быть небезопасно. Для улучшения внешнего вида и повышения безопасности часто используется светодиодный тюнинг приборки ВАЗ-2106. При этом с помощью самоклеящейся ленты, маркеров и краски для стрелок обновляется внешний вид устройств, добавляется им контраст. Если шкалы на устройствах уже потеряли внешний вид, их также можно заменить, распечатав новые из Интернета. Для улучшения внешнего вида устройств и датчиков к ним можно добавить светодиодные элементы, которые улучшат видимость устройств в темноте.

При модернизации важно обратить особое внимание на спидометр ВАЗ-2106. Спидометр и тахометр расположены рядом с приборной панелью, которые показывают скорость автомобиля и количество оборотов двигателя. Разобрать спидометр немного сложнее остальных элементов. Для того, чтобы вытащить спидометр, сначала выдавливаются фиксаторы панели приборов и приборка немного подносится к себе. Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия.После разъединения креплений трос механизма суточного пробега аккуратно снимается.

Настройку спидометра можно проводить так же, как и для всех устройств с помощью светодиодов, обновления шкал и стрелок. При необходимости можно заменить трос спидометра и погонять на новые изделия. Замена производится на подъемник или яму. А также некоторые автовладельцы заменяют спидометр на электронный вариант, тогда трос спидометра будет лишним, его нужно будет разобрать.Для крепления электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Дополнительная пайка осуществляется согласно схеме подключения новинки. Во время установки важно соединить плюс тахометра и спидометра вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и приборов, а также обновления приборной панели все элементы устанавливаются на свои места.

Обобщить

Тюнинг ВАЗ-2106 — понятие распространенное среди владельцев отечественных шестерок.Процесс модернизации панели приборов и торпеды автомобиля можно провести без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

5 лет назад

Добро пожаловать!
Щиток приборов — он занимает очень важное место в салоне автомобиля, потому что если бы его не было, как бы вы узнали, насколько быстро едет машина, какова температура двигателя и т. Д.О том, как заменить приборную панель на автомобиле ВАЗ 2106, читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь плоскогубцами и двумя отвертками, а также вам может понадобиться базовый набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете приборную панель на своей машине? (Ответ напишите в комментариях)

Резюме:

Как заменить приборную панель на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только устройства или переключатели, используйте специальную статью о замене, озаглавленную: «Замена панельных инструментов»!

Снятие:
1) Сначала, взяв отвертку, открутите ею пять винтов, которые крепят верх и низ крышки рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт крепления крышки к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как все винты будут удалены, снимите нижнюю, а затем верхнюю крышку с рулевой колонки.

Примечание!
При снятии кожуха не потеряйте кольцо замка зажигания, которое на фото выше обозначено буквой «А»!

Полезный совет!
Можно снять панель приборов, не снимая кожух, для этого гаечным ключом откручиваем две гайки крепления компенсатора рулевой колонки.

При откручивании обеих гаек рулевая колонка резко упадет, чтобы этого не произошло, при откручивании гаек удерживайте ее рукой. Когда ваша приборная панель установлена, в этом случае, прежде чем начинать закручивать гайки компенсатора, сначала проверьте легкость вращения рулевого колеса, а только потом затяните гайки!

Примечание!
Вторая гайка крепления компенсатора находится точно так же, но только с правой стороны!

3) Далее при помощи сразу двух плоских отверток подденьте нижнюю часть панели в тех местах, где она крепится скобами к торпеде. Поддев, потяните панель на себя и снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего продеть скобы крепления панели через специальные отверстия. В том случае, если эти отверстия прикрыты подкладочной пленкой, то эти отверстия можно легко найти в том месте, где пленка будет гнуться, а осторожно найдя его с помощью шила, можно снять пленку, чтобы закройте эти отверстия.

А в том случае, если у вас нет никаких отверстий, то, как описано в начале этого параграфа, снимите панель, то есть подденьте ее отверткой внизу и снимите, потянув на себя!

4) Когда панель снята, возьмите в руки плоскогубцы и с их помощью с тыльной стороны инструментов, которые установлены на панели (сначала от спидометра), открутите гайку конца троса и затем отсоедините конец троса от спидометр.

5) Теперь, для удобства, переместите панель на себя, а затем с помощью маркера отметьте каждый разъем. Когда нанесены отметки, отсоедините все разъемы и, как следствие, полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов производится в порядке, обратном снятию.

Примечание!
Всегда помните, когда дойдете до окончательной установки новой панели! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть, чтобы защелкнуть ее.

Подробнее о том, как установить приборную панель, смотрите в видео ниже!

Дополнительный видеоролик:
Не понимаю, как установить приборную панель на место? Тогда посмотрите это видео, в котором все подробно расскажут:

Интерьер автомобиля ВАЗ 2106 считается простым, без лишних изысков, но в то же время теплым, уютным и довольно симпатичным. Новая машина практически не издает звука при движении даже по неровным дорогам, на которых видны все «сверчки».Дело в том, что в салоне до 2000-х годов использование пластика было сведено к минимуму, ведь именно он, как известно, вызывает появление посторонних скрипов и шумов.

Если они действительно появились, то единственный способ их устранить — это полностью перегородить кабину. На первый взгляд, это может показаться проблематичным и длительным занятием, которое может потребовать много времени и навыков. По сути, вся работа здесь сводится исключительно к откручиванию гаек, шурупов и саморезов. Здесь, конечно, нужно проявить немного терпения и усидчивости, но такие качества необходимы в любых операциях.

1. Снятие очков

Перво-наперво нужно снять стекла, передние и задние. Для этого вытащите распорный клин.

Затем осторожно, постепенно, равномерно выдавите стакан из гнезда. Задняя часть снимается таким же образом.

Панель приборов ВАЗ 2106 крепится к кузову с помощью 4 гаек, которые спрятаны под ней, и 4 саморезов, находящихся в ее нижней части. Чтобы добраться до первого, нужно вытащить панель приборов и бардачок, а также снять некоторые элементы, такие как руль, центральная консоль и

.

Для этого нужно поддеть его снизу и потянуть.Тогда скобы усадятся, и вы сможете их вытащить. Нет такой проблемы, как на ВАЗ 2107: «твист» для сброса суточного пробега находится прямо на панели приборов, поэтому отсоединять кабель нет необходимости. Далее отключаем трос привода спидометра и тахометра, а также снимаем контрольные лампы с патронов. Что ж, показания приборов бесплатны.

B) Вытаскивание бардачка

Коробки, как таковой, здесь нет.Вместо этого внутри бардачка установлена ​​полка, которая крепится 4-мя саморезами. Сразу вынимаем осветительную лампу. Теперь спустимся немного ниже и откручиваем 5 саморезов, которыми крепится внешняя полка.

B) Снятие руля и консоли

«Баранка» крепится к рулевой колонке одной гайкой «24», но чтобы добраться до нее, нужно снять сигнальную кнопку. Для разных вариаций руля порядок действий немного отличается, но смысл везде одинаковый: открутить винты с задней части.Необходимо снять с консоли все органы, предварительно отсоединив от них провода. После этого нужно открутить две гайки под панелью, после чего консоль остается в ваших руках.

Помимо всего вышеперечисленного, в центре панели приборов можно увидеть накладку с пепельницей и рычагами управления воздухом в салоне. Вытаскиваем первый, затем разжимаем последние, откручиваем два винта и готово.

Продолжение

Продолжим снятие самой панели.Ключом на 10 откручиваем 4 гайки, фигурной отверткой — саморезы и аккуратно снимаем всю панель. Что ж, один из важнейших шагов сделан, настало время обшивки дверей.

3. Снятие обшивки дверей ВАЗ 2106

  • Затем откручиваем винты крепления ручки с подлокотником и снимаем их уже.
  • Теперь вам нужно по очереди осторожно удалить фиксаторы из отверстий в корпусе двери.

4.Снятие сиденья ВАЗ 2106

Передние сиденья ВАЗ 2106 крепятся к кузову 4-мя болтами, которые утоплены в полозьях. Для того, чтобы открутить те болты, которые впереди, необходимо максимально отодвинуть сиденье назад, затем вперед открутить задние крепления. Таким же образом снимите второе сиденье. Чтобы снять спинку, необходимо ее приподнять, чтобы выступы выскользнули из «ушей». Сама подушка просто снимается наверх.Как видите, сиденья легко снимаются, если слайд хорошо скользит. При снятии передних сидений особое внимание следует обратить на сохранность роликов и направляющих, находящихся внутри. Здесь снимаем с задней полки, которая крепится изогнутыми язычками.

5. Снятие крыши ВАЗ 2106

Здесь необходимо сделать небольшое отступление. Дело в том, что существуют реэкспортные версии ВАЗ 2106, где используется неразъемная крыша без удочек. Рассмотрим по очереди и тот, и другой варианты.

А) Вариант для внутреннего рынка

В данном случае крыша представляет собой мягкую сетку обивки, натянутую на каркас и прикрепленную к кузову скобами. Затем первым делом нужно удалить все кронштейны, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверьми.

За ними снимаем солнцезащитные козырьки, основание для них и зеркало заднего вида.

А потом достаем удочки из креплений. Как правило, в старых машинах внутренняя часть крыши содержит много пыли, поэтому стоит учесть это.

B) Возможность реэкспорта

Здесь все намного проще, но есть один существенный недостаток: кроме как через лобовое или заднее стекло, его просто нельзя вытащить.

Здесь козырьки крепятся немного иначе, даже проще. Вам нужно открутить два винта с одной стороны и один с другой.

Теперь очередь зеркал заднего вида.

Откручиваем ручки над дверями и плафон в центре по кругу: теперь можно свободно вынуть крышу из окна.

6. Удаление ковра

Во многих автомобилях используется ковровое покрытие, которое хорошо выглядит и в то же время в сочетании с коврами практично и удобно. Дело в том, что сборные ковры в точности повторяют рельеф дна, поэтому в принципе самостоятельное изготовление без разрезов невозможно. У нас практически нет органов, которые бы его держали, он закреплен только по периметру и по центру. Начнем с фронта.

Сначала откручиваем все винты, которые вкручиваются непосредственно в корпус. После этого снимаем облицовку переднего брызговика.

На нем откручиваем пластиковую накладку в основании, а также ремень безопасности. От самой подставки нужно отсоединить розетку и вытащить крышку, если она есть.

Отогните язычки назад и переместите к центру. Здесь откручиваем крышку рычага стояночного тормоза и фиксаторы ремня безопасности.

Ну все откручено, все откручено.Ковер состоит из двух частей, которые можно снимать независимо друг от друга. Если этого не произошло, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недостатки кузова, а впереди торчит пучок проводов. Если это картинка, значит, все сделано правильно. На этом этапе можно под крепежные болты уложить резиновые уплотнители, уложить дополнительный слой звукоизоляции. Для этого отлично подойдет самоклеящийся строительный утеплитель, который можно укладывать даже на внутреннюю часть шубы.

К тому же сейчас самое время разобраться с заклиниванием открывателей дверей, электростеклоподъемников. В общем, в таком состоянии все доступно и на виду.

Штатная панель приборов ВАЗ 2106 выполнена в виде фигурного металлического изделия, технологические пустоты в котором заполнены пенополиуретаном из материалов ПВХ, а каркас этого комплекса электрооборудования покрыт специальной влаго- пробная пленка.

Для передвижения и управления приборами в ночное время эта часть оснащена автомобильной подсветкой приборной панели, в т.ч. каждого циферблата и шкалы инструментов, интегрированных в этот электрический комплекс. Полное описание приборной панели можно найти ниже

На нашем интернет-ресурсе вы можете увидеть фото щитка приборов ВАЗ 2106, на котором размещены устройства для систем контроля и управления автомобилем.

Инструкция по разборке приборной шкалы

Иногда у владельца «шестерки» возникает необходимость снять панель, чтобы провести ремонтные работы и заменить отдельные устройства, или провести ее настройку и доработку по своему вкусу. При этом автовладельцы часто задаются вопросом, как снять панель ВАЗ 2106, ведь все элементы установки изделия устанавливаются незаметно для окружающих. Однако демонтировать элемент своими руками несложно при соблюдении правил разборки.

Для незапланированного демонтажа панели требуется простой набор сантехнических инструментов, например отвертка и гаечные ключи. Демонтаж этого комплекта органов управления осуществляется при необходимости замены панели или при работе с элементами кузова автомобиля, при демонтаже она может быть повреждена.

  1. Откручиваем крепления панели приборов в салонном боксе и под панелью приборов.
  2. Сжимаем радиоплату отверткой с определенной степенью точности, чтобы не сломать. В монтажном корпусе аудиосистемы есть несколько болтов, которые необходимо удалить, чтобы монтажная пластина не упала.
  3. Демонтируйте радиопанель.
  4. Снятие крепежа и снятие украшения рулевой колонки.
  5. Аккуратно сдвигаем автомобильные часы с места.
  6. Размечаем питающую проводку, вытаскиваем из хронометра лампу подсветки и демонтируем часы.
  7. Отсоедините осветительный контакт салонного бокса и снимите полку под боксом, освободив ее от креплений.
  8. Снимаем тумблер электровентилятора отопителя, размечаем его проводку, отверткой открываем крепеж и снимаем держатели шторок отопительной системы.
  9. Демонтируем переднюю панель приборов с мест крепления, для этого отжимаем отверткой и толкаем на себя.
  10. Отсоедините кабель измерителя скорости.
  11. Обязательно отметьте комплект проводки для последующего правильного подключения.
  12. Отсоедините проводные разъемы и снимите приборную панель с демонтажем накладных украшений со снятыми креплениями.
  13. Демонтируем панель приборов.

На практике бывают случаи, когда в автомобиле ВАЗ 2106 не загорается панель приборов и причин может быть множество.Но начинать всегда следует с блока предохранителей. Если панель не работает, то следует посмотреть на предохранитель, отвечающий за его функционирование, а затем продвигаться дальше по электросхеме автомобиля.

Этот автомобиль также оборудован задней панелью, которая установлена ​​в корме и оборудована в районе крыльев и пола багажника. Оснащен фонарями заднего вида и габаритными огнями. К поперечной штанге задней панели ВАЗ 2106 крепится замок багажника.


Установка колодки торпеды

Установка щитка приборов ВАЗ 2106 на ВАЗ 2101 не требует больших затрат, за исключением необходимых запчастей (электропроводка необходимой модификации «шестерка», датчик учета давления масла, а также тройник для его подключения). Установка накладки на панель предполагает демонтаж панели приборов с автомобиля. Это позволяет сделать его установку намного лучше и в более короткие сроки. Должны быть выполнены следующие требования:

  1. Обезжиривание сопряженных плоскостей мы проводим очень аккуратно.
  2. После этого протираем эти плоскости антисиликоном или его аналогом, которым окрашивают автомобили.
  3. Клеевой раствор, специально используемый для этих работ, должен плотно прилегать к стыковочной плоскости панели, для чего необходимо предварительно очистить всю поверхность для приклеивания «наждачной бумагой» с мелкозернистым абразивом. Поверхность без гладкой текстуры лучше прилегает к обеим поверхностям.
  4. Предварительные этапы процесса упростят нанесение грунта на пластиковую пленку.
  5. Грунтованная масса должна быть равномерно распределена по всей поверхности склеиваемого участка.
  6. После этого подождите, пока обработанная поверхность высохнет.
  7. При слабом контакте ПВХ-накладка на панели может скрипеть, поэтому необходимо дополнительно закрепить на саморезах и дополнительно приклеить поверхность.

Важно: надежность работы крышки панели ВАЗ 2106 заключается в ее характеристиках, таких как цвет и яркость.Но увеличение диапазона рабочих температур для этого аксессуара губительно, он может деформироваться.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии автомобиля. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассматриваются возможности тюнинга, даются инструкции по настройке.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но и смотреть на приборы, чтобы контролировать скорость движения автомобиля, следить температура двигателя, уровень масла и наличие топлива в бензобаке.

Расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного агрегата машины.

Основными элементами являются:

  • спидометр;
  • тахометр;
  • индикатор заряда аккумулятора;
  • датчик температуры двигателя;
  • счетчик пробега;
  • сбрасываемый счетчик пробега;
  • датчик уровня масла;
  • устройство давления масла;
  • датчик топлива.

Помимо приборов и датчиков, на заслонке находятся органы управления аварийным освещением, светом, указателями поворота, дворниками.Кроме того, на приборке есть и другие рычаги переключения, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели видны все ее элементы.

Типичные неисправности панели приборов

Отклонение стрелки указывает на неисправность прибора и повреждение провода, соединяющего датчик со стрелкой.

Возможны следующие неисправности элементов панели приборов:

  • стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в исходном положении, либо в красной зоне;
  • стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, все время лежит в конце шкалы, движется рывками и часто возвращается в начало шкалы;
  • контрольная лампа резерва топлива горит постоянно или не горит;
  • индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет на высоких оборотах двигателя;
  • неисправен спидометр, тахометр;
  • гибкий привод спидометра шумит.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по разборке

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, тюнинге и доводке. Демонтаж несложный и потребует небольшой набор инструментов: гаечные ключи и отвертки.


Процедура снятия состоит из следующих этапов:

  1. Прежде всего, необходимо снять передний бокс с нижней части приборки.
  2. Затем нужно открутить все крепления и снять нижние защелки.
  3. Снимите пластину магнитолы.
  4. Далее снимаем кожух с рулевой колонки.
  5. На следующем этапе провода отключаются. Все должны быть помечены, чтобы облегчить сборку.
  6. Теперь можно демонтировать щит, отсоединив все разъемы.
  7. Сняв датчики, их нужно рассортировать, чтобы правильно собрать.

После апгрейда приборной панели сборка ведется в обратной последовательности (автор ролика — Николай).

Общие аспекты тюнинга

Самая простая ВАЗ 2106 — это приобретение готового набора аксессуаров и замена штатных устройств. Установку можно произвести самостоятельно по инструкции, которая идет в комплекте. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и стрелок.

При замене стрелок и наклеек следует соблюдать осторожность, так как эти детали очень хрупкие.

Тюнинг можно произвести заменой циферблатов счетчиков на белые, установить накладки на панель.Вы можете обтянуть панель экокожей или кожей, если у вас достаточно средств. Перед растяжкой материала поверхность щита необходимо очистить, а затем ровным слоем приклеить. Далее по всей поверхности прижать шкурку или заменитель и дождаться высыхания клея. На последнем этапе нужно обработать края, доведя до эстетичного вида.

Панель светодиодной подсветки

Самыми популярными являются светодиоды ВАЗ 2106. Особенно красиво панно смотрится ночью.Для освещения используются светодиодные лампы различных цветов. На циферблатах спидометра и тахометра установлено минимум 2 лампочки. Для небольших датчиков достаточно одного светодиода.

Светодиодная подсветка по периметру будет выглядеть более эффектно. Светодиоды должны соответствовать 12-вольтовому напряжению бортовой сети. При установке светодиодов обязательно соблюдайте полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится удобнее и функциональнее.

Панель приборов ваз 2106 описание. Улучшение внешнего вида торпеды «шестерка»

5 лет назад

Добро пожаловать!
Панель приборов — она ​​занимает очень важное место в машине, потому что если бы ее не было, как бы вы узнали, с какой скоростью едет машина, какова температура двигателя и т. Д. О том, как заменить панель приборов на автомобиле ВАЗ 2106 читайте чуть ниже.

Примечание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь плоскогубцами и двумя отвертками, а также вам может понадобиться базовый набор гаечных ключей и маркер!

Вопрос?
А с какой целью вы меняете щиток приборов на своей машине? (Ответ в комментариях)

Резюме:

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Примечание!
Замена панели в большинстве случаев не заменяется, а снимается только для замены устройств и переключателей, поэтому, если вы хотите заменить только устройства или переключатели, воспользуйтесь специальной статьей замены под названием: «Замена панельных устройств»!

Снятие:
1) Сначала, взяв отвертку, открутите пять винтов, которые крепят верхнюю и нижнюю части кожуха рулевой колонки.

Примечание!
Буквой «А» на фото обозначен винт, которым кожух крепится к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как вы открутили все винты, снимите нижнюю, а затем верхнюю часть кожуха рулевой колонки.

Примечание!
При снятии крышки не потеряйте кольцо зажигания, обозначенное буквой «A» на фото выше!

Полезный совет!
Можно снять панель приборов, не снимая крышки, для этого с помощью гаечного ключа откручиваем две гайки крепления компенсатора рулевой колонки.

Когда обе гайки откручены, рулевая колонка резко упадет, чтобы этого не произошло, удерживайте ее рукой, откручивая гайки. Когда у вас установлен щиток приборов, в этом случае, прежде чем начинать затягивать гайки компенсатора, сначала проверьте легкость вращения руля, а затем затяните гайки!

Примечание!
Вторая гайка крепления компенсатора находится точно так же, но только с правой стороны!

3) Затем сразу двумя плоскими отвертками подденьте нижнюю часть панели в тех местах, где она крепится скобами к приборной панели. После поддевания потяните панель на себя и в итоге снимите ее с автомобиля.

Примечание!
Как правило, для снятия панели лучше всего протолкнуть монтажные кронштейны панели через специальные отверстия. В том случае, если эти отверстия закрываются облицовочной пленкой, то эти отверстия можно легко найти в том месте, где пленка будет изгибаться, а найдя аккуратно шилом, можно снять пленку, чтобы она не закрывала эти дыры.

А в том случае, если у вас нет отверстий, то как описано в начале этого параграфа снимите панель, то есть подденьте отверткой снизу и стяните себе!

4) Когда панель снята, возьмите плоскогубцы и используйте их с тыльной стороны инструментов, которые установлены на панели (сначала от спидометра), открутите гайку на конце троса и затем отсоедините конец троса от спидометра.

5) Теперь для удобства сдвиньте панель на себя, а затем сделайте маркер на каждом разъеме маркером. Когда нанесены отметки, разъедините все разъемы между собой и в результате полностью снимите панель приборов с автомобиля.

Установка:
1) Установка новой панели приборов происходит в порядке, обратном снятию.

Примечание!
Когда дойдете до окончательной установки новой панели, то всегда помните! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть и нажмите на нее.

Подробнее о том, как установить приборную панель, смотрите в видеоролике ниже!

Дополнительное видео:
Не понял, как установить щиток приборов на место? Тогда посмотрите это видео, в котором все будет подробно показано:

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется большой популярностью у любителей отечественной техники. В зависимости от возраста автомобиля владельцам таких автомобилей приходится прибегать к разным видам тюнинга, чтобы улучшить внешний вид и внутренний комфорт.

Владельцы ВАЗ 2106 всегда хотят иметь красивый и ухоженный салон

Перед автовладельцами встает вопрос тюнинга торпеды ВАЗ-2106, так как она не отличается существенным совершенством и является первым элементом, на который обращают внимание в салоне автомобиля.

Варианты тюнинга торпеды ВАЗ-2106

Тюнинг шести торпед имеет несколько вариантов.

Можно заменить штатную торпеду на подходящее изделие от современной модели автомобиля.Этот способ модернизации проще всего сделать своими руками, однако стоимость новой торпеды может оказаться доступной не каждому.

Очередной вариант переделки торпеды — покраска жидкой резиной. Это не требует значительных финансовых вложений. Недостаток такой модернизации — хрупкость краски. Примерно через год придется снова красить изделие.

Самый эффективный способ трансформировать торпеду — перетащить ее.Лучше всего для этого использовать специальную автомобильную кожу, которая отличается прочностью. Однако можно взять искусственную кожу, которая дешевле и имеет хорошие характеристики. Перетяжка — это очень кропотливый и трудоемкий процесс. Если вы не уверены в своих силах, то лучше. Работа требует от исполнителя внимательности и умения крой и шитью, а при наличии желания и необходимых навыков можно перетащить торпеду своими руками.

Для начала нужно снять изделие, полностью разобрать его, обезжирить и обработать наждачной бумагой.Следующий шаг — разметка приборной панели. Важно определиться, где делать швы, чтобы они были менее заметны. Затем производится оклейка флизелиновой торпедой, которую мы в дальнейшем будем использовать как выкройку. Флизелин — полупрозрачный материал, что позволяет без труда переносить на него заранее нанесенную разметку. Снимаем флизелин и получаем чехол, максимально точно повторяющий изгибы изделия. Теперь осталось по разметке вырезать ее и перенести узор на кожу с нахлестом в один сантиметр для вышивания.При шитье очень важно использовать прочные качественные нитки. На готовом изделии изнутри важно расправить и проклеить швы, чтобы швы были менее заметны.

Теперь осталось только надеть пришитый чехол на торпедо. Для этого необходимо обработать специальным клеем изнаночную сторону крышки и торпеду. Затем крышка аккуратно надевается на приборную панель и валиком выравнивается по поверхности. Сложные места прорабатываются феном для более плотного прилегания.Модернизированную торпеду в обратном порядке необходимо собрать и поставить на штатное место.

Тюнинг приборной панели ВАЗ-2106

Не последнее место в модернизации торпеды занимает тюнинг устройств машины. Отечественные автомобили УАЗ отличаются непрезентабельной панелью приборов. ВАЗ-2106 может быть реализован по нескольким направлениям. Во-первых, тюнингу подвергается щиток приборов, во-вторых, модернизация необходима и для самих устройств автомобиля.

Для улучшения внешнего вида приборки можно использовать специальные накладки, для установки которых необходимо демонтировать часть приборной панели, где находится панель приборов.Далее важно обезжирить приборку и наждачную бумагу. Аналогично обрабатывается специальная накладка. Затем склеиваются и склеиваются склеиваемые поверхности. После полного высыхания обновленную панель настройки можно заменить, если не менять приборы и датчики. Если тюнингу будут подвергаться и устройства, то сборку нужно отложить до полной готовности элементов тюнинга.

Тюнинг приборной панели ВАЗ-2106 включает не только эстетическую сторону преображения, но и практическую.ВАЗ-2106 имеет тусклый щиток приборов, что может быть небезопасно в темноте. Для улучшения внешнего вида и повышения безопасности часто используется светодиодный тюнинг ВАЗ-2106. Параллельно с помощью самоклеящейся пленки, маркеров и краски для стрелок обновляется внешний вид устройств, добавляется им контраст. Если шкалы на устройствах уже потеряли внешний вид, их также можно заменить, распечатав новые из Интернета. Для улучшения внешнего вида устройств и датчиков можно добавить к ним светодиодные элементы, которые улучшат видимость устройств в темноте.

При модернизации важно обратить особое внимание на спидометр ВАЗ-2106. На панели приборов рядом расположены спидометр и тахометр, которые показывают скорость автомобиля и количество оборотов двигателя. Разобрать спидометр немного сложнее, чем остальные элементы. Чтобы вытащить спидометр, сначала выдавливаются фиксаторы приборной панели и приборка немного сдвигается к себе. Далее необходимо открутить трос спидометра, прикрепленный к задней части изделия.После отсоединения креплений аккуратно снимается трос механизма суточного пробега.

Настройку спидометра можно проводить аналогично всем приборам, используя светодиоды, шкалы обновления и стрелки. При необходимости можно заменить трос спидометра и погонять на новые изделия. Замена производится на подъемник или яму. А также некоторые автовладельцы заменяют спидометр на электронный вариант, тогда трос спидометра будет лишним, его нужно будет разобрать.Для установки электронного спидометра понадобится дополнительный датчик импульсов с проводами и резьбой М18. Согласно схеме подключения новинки проводится дополнительная пайка. Во время установки важно соединить тахометр и спидометр плюс вместе, чтобы они показывали синхронные результаты.

После трансформации всех датчиков и устройств, а также обновления приборной панели все элементы устанавливаются на свои места.

Обобщить

Тюнинг ВАЗ-2106 — понятие распространенное среди владельцев отечественных шестерок. Процесс обновления приборной панели и приборной панели автомобиля можно провести без привлечения специалистов. Каждый владелец отечественного автомобиля может выбрать свой вариант его трансформации в зависимости от пожеланий и финансовых возможностей.

Для того, чтобы произвести тюнинг приборной панели автомобиля ВАЗ 2106, значительных усилий не потребуется, однако придется уделить определенное время и достаточно серьезное внимание. Процесс начинается с демонтажа торпеды, расположенной под панелью.В конце этой операции будет предоставлен необходимый обзор устройств и подключенных к ним проводов. Новые устройства можно приобрести в магазинах соответствующей направленности или сделать своими руками.

Сделать своими руками циферблаты приборов белого цвета совсем не сложно. Для этого нужно посмотреть сайты соответствующей тематики, выбрать понравившийся образец и распечатать его на бумаге, вырезать и проделать отверстия в нужных местах. Стрелки-указатели для создания эффектного контраста можно раскрасить в темные тона, используя лаки и краски нужной тональности.


Чтобы приборная панель имела благородный вид, сегменты заменителя кожи можно натянуть на корпуса инструментов. Процесс выглядит следующим образом. Поверхность панели следует тщательно очистить, затем нанести на нее слой клея, затем — кожзаменитель и дать клею высохнуть. После полного высыхания клея лишние края отделки необходимо обрезать.

Отличным решением при проведении настройки приборной панели станет использование светодиодных источников света.Для индикации небольших приборов можно использовать один светодиод, для тахометра и спидометра — два.

В первую очередь перед началом работ следует подготовить необходимый инструмент и материалы:

  • отвертка обыкновенная, отвертка фигурная и отвертка с загнутым концом;
  • ножницы обычные и медицинские;
  • напильник треугольного и круглого сечения;
  • плоскогубцы или плоскогубцы;
  • болгарка;
  • паяльник электрический;
  • принтер;
  • маркер черный, по возможности на водной основе;
  • лезвие;
  • бесцветный лак;
  • пленка самоклеящаяся под дерево;
  • светодиодов
  • в необходимом количестве;
  • 1 лист клейкой бумаги
  • красный лак для ногтей.



Порядок разборки панели ВАЗ 2106

  1. Открутите винты крепления панели приборов в двух местах.
  2. Снимите фиксирующие защелки, расположенные в нижней части панели.
  3. Отсоедините провода приборов от панели и пометьте их соответствующими бирками.
  4. Снимите приборную панель.

Демонтаж устройств и датчиков

  1. Разберите устройства на панели и расположите их в соответствии с их назначением.
  2. Снимите имеющиеся датчики и расположите их в соответствии с их назначением.
  3. Снимите стрелки тахометра и спидометра с помощью медицинских ножниц. Для этого слегка приоткройте ножницы, раскройте их по оси стрелки и аккуратно выньте.

Подготовительные работы

  1. Если старые весы требуют очистки своей поверхности, это необходимо выполнить
  2. Если старые весы непригодны для дальнейшей эксплуатации или есть желание их заменить, следует найти масштабные модели на соответствующих сетевых ресурсах , выберите соответствующий вариант, а затем распечатайте шкалу на принтере.
  3. Ламинируйте лист бумаги с изображением масштаба, а затем вырежьте саму шкалу.
  4. Наклейте сделанную таким образом шкалу поверх старой, проделав в нужных местах необходимые отверстия.
  5. Чтобы создать эффектный контраст между полем шкалы и стрелкой прибора, его стрелки необходимо покрыть красным лаком.

Основные работы

  1. Подсчитайте количество самоклеящейся бумаги цвета дерева, необходимое для отделки панели, вырежьте ее и оклейте.
  2. Вырежьте отверстия для приборов и обработайте их края лезвием.
  3. Вырежьте отверстия для соответствующих кнопок и их краев, а также обработайте дисковым лезвием или напильником.
  4. С помощью черного маркера обработайте углубления на ободах инструмента, а затем покройте их бесцветным лаком.
  5. Установите все приборы и датчики на приборную панель.
  6. Оголовье устройств надежно сжимают плоскогубцами или плоскогубцами.

Заключительная часть работы

  1. Для создания рассеянного света скругленную часть светодиодов можно отшлифовать на шлифовальном станке.
  2. Чтобы свет, излучаемый светодиодами, был ярким, их шлифованную поверхность необходимо отполировать войлочным кругом.
  3. Добавьте к светодиодам резисторы необходимого номинала.
  4. Заменить старые лампы на созданные светодиодные источники света.
  5. Соберите панель и замените ее.

Панель ВАЗ 2106 со временем может потемнеть, потерять блеск или потрескаться. Как выйти из этой ситуации мы обсудим в статье.

Если торпеда ВАЗ 2106 не в лучшем состоянии, то у вас есть 4 практических решения:

  1. Замените панель на новую.Вариант не самый дешевый, но надежный. Вы гарантированно получите отличный результат, вас может разочаровать только стоимость, часто за голую панель просят до 90 долларов … Да и дашборды последних релизов не отличаются яркостью и свежестью, которые есть присущие старым заводским панелям.
  2. Шпаклевка и покраска. Можно рассматривать как вариант, но я знаю, что это непродолжительный эффект, панель рано или поздно треснет на месте ремонта.
  3. Обивка панели кожей.Вариант зачастую не самый дешевый, да и самому сделать сложно (я имею в виду качественную перетяжку), а если прибегать к услугам утиных мастерских, то обычно пасмурно.
  4. Применить наложение панели. Об этом варианте мы поговорим ниже.

Установка панели приборов на ВАЗ 2106

Для установки желательно снять приборную панель с автомобиля, так как это значительно упростит процесс установки накладок и сделает его намного лучше.

Для начала необходимо обезжирить поверхность как самой торпеды, так и обшивки, лучше всего это сделать, аккуратно протерев панель приборов антисиликоном, который используется при покраске авто.Чтобы улучшить адгезию клея к поверхности, я бы рекомендовал натереть поверхность наждачной бумагой, это приложит к ней палец, за который клей легко схватится. Если это уже в целом специфическое, то нанесите грунтовку по пластику, я использовал грунтовку от Mobichel.

Спасибо за подписку!

Спустя полтора года могу сказать, что накладка по цвету не изменилась, глянец тоже не пропал, только при небольшой температуре деформировалась накладка над приборной панелью. ..

1975 играет важную роль в истории автомобильной компании ВАЗ. Именно тогда, 40 лет назад, с конвейера завода сошла первая шестерка. С тех пор машина пользуется большой популярностью, владельцы ВАЗ 2106 создают многочисленные клубы, а многие водители заявляют, что ни на что не променяют свою «ласточку». Рассмотрим способы тюнинга панели приборов легкового автомобиля своими руками.

1

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так много деталей, которые можно изменить.Интерьер салона достаточно скромный, в нем нет высокотехнологичных «наворотов». Но если кататься на машине ночью, то сразу бросится в глаза такой недостаток, как отсутствие яркой подсветки приборной панели автомобиля. Чтобы исправить этот дефект, подумайте о настройке кабины, установив световые шкалы и изменив цвет и интенсивность датчиков подсветки.

Для начала работы нам понадобятся такие реквизиты:

  • белые приборные панели;
  • 3 диода для больших устройств и один для небольших датчиков;
  • патроны для светодиодов;
  • пленка специальная самоклеющаяся;
  • электропроводка.

Перед началом работы демонтировать панель приборов «шестерка». Получаем доступ к датчикам и убираем все указывающие стрелки, начиная с тахометра. После откручиваем 2 маленьких болтика и снимаем чешую. Для демонтажа иглы спидометра открутите болты и поверните циферблат влево. После этого стрелка устройства немного опустится и начнет колебаться. Как только он окончательно замерзнет, ​​эту позицию нужно будет пометить маркером. Все это нужно для того, чтобы потом спидометр показывал правильную скорость.

После того, как мы удалили все чешуйки, можно приступать к их приклеиванию. Для этого возьмите новые детали белого цвета и приклейте их поверх обычных. Поскольку цвет фона шкал будет сливаться со стрелками, последние необходимо выделить другим цветовым оттенком.

Чтобы подсветка панели приборов была более яркой, нам нужно снять фильтр. После этого приступаем к установке светодиодов в салоне ВАЗ 2106. Для этого мы используем металлические основания, которые необходимо подогреть и установить по бокам панели. Если в салоне вашего автомобиля есть устройства с корпусом темного цвета, лучше их немного осветлить. Для этого используем белую самоклеящуюся пленку.

На завершающем этапе настройки панели «шестерка» переходим к подключению светодиодов. Для этого воспользуйтесь проводами и подключите их к основной проводке автомобиля.

Таким образом, мы смогли изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, внутреннее освещение автомобиля теперь стало намного ярче, что вы увидите при движении ночью.Кстати, это можно сделать аналогичным способом, который тоже очень популярен у россиян.

2

В салоне каждой машины есть торпеда. В иномарках эти элементы кабины достаточно функциональны и имеют привлекательный внешний вид. К сожалению, этого нельзя сказать о панели приборов ВАЗ 2106. Эта часть седана «шестерки» выполнена довольно примитивно, поэтому многие водители вынуждены прибегать к настройке этой составляющей.

Среди наиболее распространенных вариантов модернизации торпеды ВАЗ 2106 можно выделить замену штатной детали на современную. Установка новой панели может сильно изменить автомобиль и сделать его эксплуатацию намного комфортнее. Основным недостатком этого способа можно назвать немалую стоимость новой торпеды. Итак, покупка детали обойдется автовладельцу в 5-6 тысяч рублей.

Если денег на покупку новой панели в салоне шестерки не хватит, водитель может пойти другим путем и просто поменять ее цвет. Материал для окраски часто уже знаком многим из нас, которым красят кузова автомобилей во многих мастерских страны.Этот вариант довольно прост в реализации и не требует значительных финансовых вложений. Недостатком этого способа является его непрочность, так как через полгода необходимо будет перекрашивать торпеду ВАЗ 2106.

Третий способ улучшить деталь — натянуть ее поверхность искусственной кожей. Такой вариант значительно улучшит интерьер автомобиля. Однако не все водители могут выполнить такую ​​настройку самостоятельно. А в мастерских за такие услуги просят не менее 3-4 тысяч рублей.

3

Отличным вариантом тюнинга салона ВАЗ 2106 станет установка специальной обшивки. Это дополнение является не только украшением, но и выполняет защитную функцию в салоне автомобиля. Стоимость детали около 2 тысяч рублей. Установка сверкающей накладки на приборную панель ВАЗ 2106 предполагает демонтаж торпеды. Для снятия необходимо открутить болты крепления, а саму деталь тщательно протереть от пыли и обезжирить.

После снятия торпеды деталь нужно обработать наждачной бумагой, а затем промазать клеем. Затем осторожно установите подушку на панель и дождитесь высыхания клея. Чтобы накладка на приборную панель не издала скрипов при движении, деталь следует дополнительно закрепить саморезами и заново оклеить всю конструкцию.

После высыхания второго слоя клея автомобиль можно продолжать. Однако стоит помнить, что длительное нахождение автомобиля под прямыми солнечными лучами может быть губительно для облицовки.

Запчасти на Лада Нива 4х4 | Шланг радиатора Лада Нива 1690ccm / 1,7i, 21213-1303010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Оси Лада Нива, Лада Нива Подвеска


Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и как цветной карандаш специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумный гвардеец, Эмблема, Шильдик, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Как настраивать приборы ВАЗ 2106. Светодиодная подсветка приборов «шестерка»

Штатная подсветка приборов ВАЗ 2106, по отзывам автовладельцев, не удовлетворяет многих наших соотечественников, имеющих эту в личном владении автомашину … К этому блоку электрооборудования есть очень серьезные претензии — светит смутно, то в этом компоненте возникают другие проблемы.

Иногда встречаются случаи, когда не работает подсветка приборов на автомобиле ВАЗ 2106 по причинам, связанным с другими неисправностями электрооборудования «шестерки». Но цель подсветки — как раз облегчить вождение в условиях недостаточной видимости или в темноте.

Именно в таких условиях следить за показаниями приборов на вспомогательной индикаторной панели, расположенной непосредственно перед транспортным средством водителя, представляется довольно проблематичным делом, поскольку условия видимости не позволяют этого сделать. Поэтому подсветка шкалы приборов ВАЗ 2106 играет немаловажную роль, особенно при хорошей яркости и световом потоке электрических источников света.

Регулятор подсветки приборов «шестерка»

Для инициирования и регулировки режима подсветки шкалы приборов в систему освещения интегрирован двухпозиционный регулятор подсветки приборов ВАЗ 2106, который работает в слаботочной сети напряжением 12 В при номинальном токе. 1,5 А и массой 50 г.

Этот продукт представляет собой обычный резистор переменного сопротивления, работающий по принципу потенциометра. Только если в потенциометре изменение значений сопротивлений происходит из-за изменения длины включенного участка цепи, то здесь изменение этого значения происходит за счет изменения длины катушки, в результате чего изменяется и значение номинального напряжения.

Однако в «шестерке» чаще всего не загорается подсветка приборов из-за выхода из строя этого регулятора, поэтому процедура его замены следующая:

  • Отсоедините минусовой контакт АКБ;
  • Поддеваем отверткой фиксаторы вставки и демонтируем панель приборов;
  • Для замены управления подсветкой приборов вскрываем проводку, маркируем (при необходимости) проводку маркером;
  • Демонтируем декоративную ручку устройства, просто нажав на нее в нашу сторону, и с помощью ключа сначала снимаем застежки, потом изделие;
  • Собрать все по принципу обратного алгоритма.

Настройка подсветки приборов «шестерка»

Обычно настройку подсветки приборов ВАЗ 2106 проводят с целью улучшения восприятия водителем параметров индикаторов приборной панели и декорирования приборной панели.

Такую работу следует проводить самостоятельно, во избежание лишних финансовых затрат и реализовать свой вариант конструкции подсветки приборов ВАЗ 2106, которая будет уникальным и неповторимым проектом.

Как вариант подсветки приборов ВАЗ «шестой» модели своими руками, это можно сделать вместе с заменой обычных лампочек на осветительные приборы, ретушируя их приборные шкалы в яркие цвета, диссонирующие с цветом приборной панели автомобиля. . К таким цветам можно отнести нейтральный белый, ярко-красный и спокойный синий цвет … Цветовое решение можно выбрать в зависимости от вкусовых предпочтений водителя транспортного средства.

Если автолюбитель остановился на версии многоцветных светодиодных ламп подсветки ВАЗ 2106, которые предлагаются в семи цветах, то устанавливается светодиодная лента и собственный блок управления, которым управляют дистанционно, а дальность света может быть увеличена. меняется ежедневно или по мере необходимости.

Эту светодиодную «гирлянду» можно найти в специализированных торговых точках, торгующих данным видом продукции. Цена на такую ​​цепочку светодиодных фонарей невысока. Осталось только подобрать палитру цветов и приступить к замене.

Установка такой подсветки на приборы ВАЗ 2106 можно посмотреть на нашем интернет-портале.

Сам по себе процесс замены подсветки приборов несложная операция, так как цоколь светодиодов по размеру и монтажу абсолютно идентичен обычным лампам.

Диодная подсветка приборов «шестерка»

В качестве варианта настройки также устанавливается диодная подсветка приборов, при установке которой также используются светодиодная лента и лампы с диодами. Некоторых автолюбителей интересует, как сделать подсветку приборов ВАЗ 2106 данного типа и что для этого потребуется.

Итак, для установки светодиодной подсветки приборов потребуется 10-15 см ленты на диоды выбранного цвета, несколько диодных ламп выбранного цвета и паяльник.

Порядок работы следующий:

  • Отсоедините отрицательный контакт АКБ и демонтируйте панель приборов, отсоедините плату с приборами от разъемов, где расположены индикаторы скорости, оборотов двигателя и т. Д.
  • Вытаскиваем заводские лампочки освещения для приборов ВАЗ 2106 с контурным расположением (4шт) и для удобства демонтируем указатели скорости и оборотов;
  • Осуществляем профилактическую подготовку диодных проводов и лент, проверяем и пригодны к эксплуатации, измеряем провода отрезками 3-5 см, обрезаем и зачищаем края для подключения, подготавливаем к пайке и припаиваем куски проводки с лентами и лампами. ;
  • Подготавливаем точки крепления светодиодных лент и диодных ламп, затем протягиваем проводку, на которой крепятся лампы, приклеиваем ленту и подготавливаем плату к пайке;
  • После проверки работоспособности собираем подсветку.Рекомендуем направлять лампы в следующем порядке: I — индикатор пробега автомобиля, II — предельная (красная) линия индикатора скорости силовой установки.

1975 играет важную роль в истории автомобильной компании ВАЗ. Именно тогда, 40 лет назад, с конвейера завода сошла первая «шестерка». С тех пор машина пользуется огромной популярностью, владельцы ВАЗ 2106 создают многочисленные клубы, а многие водители утверждают, что ни на что не променяют свою «ласточку».Рассмотрим способы тюнинга панели приборов легкового автомобиля своими руками.

1

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так много деталей, которые можно изменить. Интерьер салона довольно скромный, в нем нет высокотехнологичных «наворотов». Но если на машине кататься ночью, то такой недостаток, как отсутствие яркой подсветки сразу бросится в глаза приборной доске авто. Чтобы исправить этот дефект, подумайте о настройке кабины, установив световые шкалы и изменив цвет и интенсивность подсветки датчика.

Для начала работы нам потребуются следующие реквизиты:

  • приборные шкалы белого цвета;
  • 3 диода для больших устройств и один для небольших датчиков;
  • розетки для светодиодов;
  • пленка специальная самоклеющаяся;
  • электропроводка.

Перед началом работ демонтировать «шестерку» щитка приборов. Получаем доступ к датчикам и убираем все стрелки направления, начиная с тахометра. После этого откручиваем 2 маленьких болта и снимаем чешую.Для демонтажа иглы спидометра открутите болты и поверните циферблат влево. После этого стрелка устройства немного опустится и начнет колебаться. Как только он окончательно замерзнет, ​​эту позицию нужно будет пометить маркером. Все это необходимо для того, чтобы спидометр в дальнейшем показал правильную скорость.

После того, как мы удалили все чешуйки, можно переходить к их приклеиванию. Для этого берем новые детали белого цвета и приклеиваем их поверх стандартных. Поскольку цвет фона чешуек будет сливаться со стрелками, последние необходимо подбирать краской другого оттенка.

Чтобы сделать подсветку панели приборов более интенсивной, нужно снять светофильтр. После этого приступаем к установке светодиодов в салон ВАЗ 2106. Для этого мы используем металлические плинтусы, которые необходимо подогреть и установить по бокам панели. Если в вашей машине есть устройства с корпусом темного цвета, лучше их немного осветлить. Для этого используем белую самоклеящуюся пленку.

На завершающем этапе настройки панели «шестерка» переходим к подключению светодиодов.Для этого используем провода и подключаем их к основной проводке автомобиля.

Таким образом, мы смогли изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, внутреннее освещение автомобиля теперь стало намного ярче, что вы увидите при движении ночью. Кстати, это можно сделать аналогичным способом, который тоже очень популярен у россиян.

2

Внутри каждой машины торпеда. В иномарках эти элементы кабины достаточно функциональны и имеют привлекательный внешний вид… К сожалению, этого нельзя сказать о торпеде ВАЗ 2106. Эта часть кабины «шестерки» довольно примитивна, поэтому многие водители вынуждены прибегать к настройке этой составляющей.

Среди наиболее распространенных вариантов модернизации торпеды ВАЗ 2106 можно выделить замену штатной детали на современную. Установка новой панели может сильно изменить автомобиль и сделать его эксплуатацию намного комфортнее. Главный недостаток этого метода — немалая стоимость новой торпеды.Итак, покупка детали обойдется автовладельцу в 5-6 тысяч рублей.

Если не хватает денег на покупку новой панели для салона «шестерки», водитель может выбрать другой вариант и просто поменять ее цвет. Материал для окраски часто уже знаком многим из нас, которым красят кузова автомобилей во многих мастерских страны. Этот вариант довольно прост в реализации и не требует значительных финансовых вложений. Недостаток этого способа — недолговечность, так как через полгода придется снова красить торпеду ВАЗ 2106.

Третий способ улучшить деталь — натянуть ее поверхность искусственной кожей. Такой вариант значительно улучшит интерьер автомобиля. Однако не все водители могут выполнить такую ​​настройку самостоятельно. А в мастерских за такие услуги попросят не менее 3-4 тысяч рублей.

3

Отличным вариантом тюнинга салона ВАЗ 2106 станет установка специальной накладки. Это дополнение служит не только украшением, но и выполняет защитную функцию в салоне автомобиля.Стоимость детали около 2 тысяч рублей. Установка сверкающей накладки на приборную панель ВАЗ 2106 предполагает демонтаж торпеды. Для ее снятия потребуется открутить болты крепления, а саму деталь тщательно протереть от пыли и обезжирить.

После того, как вы сняли торпеду, деталь нужно отшлифовать, а затем покрыть клеем. Затем аккуратно установите крышку на панель и дождитесь высыхания клея. Чтобы накладка на панели приборов не издавала скрипов при движении, деталь следует дополнительно закрепить саморезами и переклеить всю конструкцию заново.

После высыхания второго слоя клея вы можете продолжать пользоваться автомобилем. Однако стоит помнить, что продолжительное нахождение под прямыми солнечными лучами может быть губительным для вагонки.

Если внимательно изучить ВАЗ 2106, первые экземпляры которого сошли с конвейера более сорока лет назад, то можно убедиться, что внутренняя отделка не содержит высокотехнологичных элементов. Детали интерьера «шестерки», которые можно модернизировать, не так уж и много, но среди них есть такие, которые явно нуждаются в улучшении: приборная панель, слабое освещение, довольно примитивная торпеда.Настройка этих элементов не займет у вас много времени, но некоторые усилия придется приложить.

Как модернизировать подсветку автомобиля ВАЗ 2106

Классическая подсветка приборной панели «шестерка» довольно тусклая и не устраивает многих автовладельцев. Это затрудняет контроль показаний приборов, что небезопасно на дорогах ночью. Рассмотрим настройку приборной панели автомобиля ВАЗ 2106, установив световые шкалы и увеличив интенсивность подсветки.Основные задачи, которые должен выполнять тюнинг подсветки приборов ВАЗ 2106:

  • увеличение яркости;
  • украшение панели приборов.

Тюнинг классической приборной панели ВАЗ 2106 начинается с приобретения необходимых комплектующих: белые шкалы, светодиоды, металлические картриджи, краска для стрелок, самоклеющаяся белая пленка, кабель. Процесс модернизации панели приборов — довольно простая операция, которую вполне можно выполнить самостоятельно, без привлечения специалистов.

  1. Снимите экран, чтобы получить доступ к датчикам.
  2. Снимите все стрелки. Стрелка спидометра снимается таким образом: откручиваем болты и поворачиваем шкалу влево; дождитесь, пока стрелка застынет и отметьте маркером. Это положение необходимо зафиксировать, чтобы после сборки спидометр показывал точные параметры скорости.
  3. Откручиваем болты, снимаем чешуйки и обклеиваем их новыми белыми деталями.
  4. Чтобы стрелки классических деталей не сливались с новым фоном, закрасьте их ярким контрастным цветом.
  5. Следующий шаг — демонтировать светофильтр.
  6. Металлические патроны крепятся по краям панели приборов. Чтобы улучшить восприятие водителем обновленного освещения, приклейте белую самоклеющуюся ленту на устройства темного цвета.
  7. Подключите светодиоды с помощью кабеля.

Простой тюнинг сделает интерьер вашей «шестерки» более современным. Подсветка будет выглядеть эффектнее, если установить многоцветные светодиодные лампы.

Улучшение внешнего вида торпеды «шестерка»

Торпеда имеется в салоне любого автомобиля и состоит из панели приборов, печки и регуляторов.Этот элемент интерьера ВАЗ 2106 имеет довольно непривлекательный вид, поэтому автовладельцы стараются его улучшить. Сделать это несложно, но важно, поскольку тюнинг торпеды позволяет не только изменить внешний вид салона, но и сделать эксплуатацию автомобиля более комфортной.

Для улучшения торпеды можно использовать несколько методов.

Путь Последовательность
Вариант №1. Замена штатной панели на современный дизайн. Панели последнего поколения выглядят эффектно, но у них есть ряд недостатков, а именно: они менее безопасны, чем классические торпеды ВАЗ 2106, имеют низкую степень надежности и высокую стоимость.
Вариант №2. Обивка конструкции искусственной кожей. Менее затратный способ модернизации, но сделать процедуру своими руками красиво и правильно довольно сложно.
Вариант номер 3.Картина. Более дешевое обновление, которое легко сделать самостоятельно. Для этого вам необходимо проделать следующие шаги. Демонтировать торпеду. Вымойте, вытрите насухо мягкой тканью и вытрите насухо. Резиновым шпателем нанести на деталь слой пластиковой шпатлевки. Отшлифовать поверхность мелкозернистой наждачной бумагой. После высыхания шпатлевки нанести грунтовку и краску.

У варианта покраски есть только один недостаток — небольшой срок службы.

Пошаговая инструкция по установке подкладки торпеды

Есть еще четвертый вариант модернизации: установка торпедной подушки.Давайте подробнее рассмотрим, как это сделать самому. Специальная накладка выполняет для торпеды не только декоративные, но и защитные функции. Для более качественного и эффективного выполнения этой работы сначала демонтируйте торпеду, открутив болты крепления.

  1. Тщательно вымойте деталь мягкой губкой, чтобы не поцарапать поверхность.
  2. После высыхания нанести на сопрягаемые поверхности обезжиривающий состав.
  3. Для лучшего сцепления клея с поверхностями отшлифуйте их мелкозернистой наждачной бумагой.
  4. Отличный результат даст и загрунтовка сопрягаемой поверхности футеровки ровным тонким слоем с использованием пластиковых составов.
  5. Нанесите клей и прикрепите колодку к торпеде. Подождите, пока клей полностью высохнет и схватится.

Для более надежного крепления на незаметных участках используйте саморезы, так как при слабом контакте колодка может скрипеть при движении. Это довольно прочная настройка, но она также несовершенна: под воздействием высоких температур колодка со временем может немного деформироваться.

О тюнинге ВАЗ 2106

После того, как с конвейера Волжского автозавода сошла первая модель ВАЗ 2106, сразу стали понятны основные отличия от всех предыдущих моделей на основе «копейки». Изменения были заметны не только во внешнем виде (вместо хромированного металла разработчики стали использовать преимущественно пластик), но и во внутреннем убранстве салона, который стал намного функциональнее и комфортнее.

«Шестерка» получила новый скин.Теперь ее можно было легко чистить обычными моющими средствами … Новая модель также обзавелась внутренним освещением в ночное и дневное время. Помимо новых дверных карт, на передних сиденьях появились подголовники с регулировкой по высоте. И это далеко не полный список изменений.

Последний рестайлинг легендарной «Шоха» был проведен в 1990 году. Затем внутренняя обшивка была заменена на более эргономичную, а внутреннее освещение стало независимым от других потребителей энергии бортовой сети автомобиля.

Возможности тюнинга

Большинство автолюбителей сходятся во мнении, что ВАЗ 2106 идеален для тюнинга, предоставляя широкие возможности для самых смелых модификаций. Особенно это касается салона, так как он довольно просторный. Например, можно установить другие стулья. Чаще всего их используют либо от ВАЗ 2107, либо от ВАЗ 2109. Чтобы создать интерьер не хуже настоящего спорткара, можно использовать сиденья от Ford Scorpio. Для усиления общего впечатления также установлены рулевое колесо, приборная панель и приборная панель той же модели.

Если рядом большая разборка автомобилей, проблем с альтернативными запчастями нет, а учитывая низкий спрос на оригинальные запчасти старых спорткаров, их цена не будет завышенной. При создании любого образа ВАЗ 2106 важно учитывать доступные элементы тюнинга, если автомобиль уже был доработан. Например, если «шестерку» модернизировали в стиле ретро, ​​то уместнее продолжить совершенствование в том же направлении.

Планируя тюнинг салона, многие ошибочно считают, что ничего сложного в этом нет.Возьмем, к примеру, установку других сидений: казалось бы, все, что вам нужно, это снять старые сиденья и установить на их место другие. На самом деле все сложнее. Помимо самих сидений замене подлежат и их направляющие. Стандартные слишком просты для этого и не поместятся в удобные и стильные кресла ни одной старой иномарки.

Тюнинг приборной панели

Это один из самых популярных видов доработок. Удачно подобранная и правильно собранная приборка сразу привлекает внимание.Это и понятно, потому что это видно из любого окна, и чаще всего люди вокруг обращают внимание в первую очередь на дашборд. Если не брать в расчет изменение подсветки стрелок, то самым массовым глобальным тюнингом стала установка совсем другого устройства, например, от BMW E36. Конечно, можно установить самостоятельно, но без соответствующих знаний подключить все устройства не получится, поэтому лучше обратиться за помощью к опытному автоэлектрику.Однако гораздо более распространенным типом настройки для большинства автомобилистов считается замена подсветки или шкалы приборов.

Очередной вид доработки салона ВАЗ 2106 — использование другой кожи. На данный момент любая машина этой марки находится уже в почтенном возрасте: всем им больше 20 лет. С годами обивка, как и другие элементы интерьера, изнашивается и изнашивается, а значит, портит привлекательный вид модернизированного интерьера.А еще стоит добавить дополнительный стоп-сигнал в виде светодиодной ленты на заднем стекле, его можно подключить к штатным стоп-сигналам.

Доработка двигателя

При своевременном и качественном обслуживании двигатель ВАЗ 2106 выдерживает внушительный пробег. Один из главных его недостатков — недостаточная мощность. Так называемый чип-тюнинг на карбюраторном двигателе по понятным причинам проводить нельзя. Но есть ряд простых улучшений, которые помогут обеспечить некоторый прирост мощности.

По первому способу двигатель снимается и разбирается. В этом случае прибавка обеспечивается за счет установки облегченной поршневой группы, шлифовки впускного и выпускного коллекторов, а также прокачки топливной системы.

Второй способ увеличения мощности — снять пружину привода дроссельной заслонки . .. При этом динамические характеристики несколько увеличатся. Но при этом увеличивается и расход топлива, примерно на пол-литра на 100 км.

Также возможна замена вакуумного привода дроссельной заслонки камеры на механический.Увеличится динамика, останется прежним расход топлива, машина будет более плавно разгоняться.

И напоследок можно поменять диффузор первой камеры карбюратора с 3,5 на 4,5 и заменить помпу-форсунку на более крупную. Это никак не повлияет на расход топлива. Если вы планируете кардинально переработать двигатель, лучше с этим вопросом обратиться к специалисту. Иногда такая настройка может существенно изменить динамические характеристики, часто это снижает безопасность.

Настройка подвески

На ВАЗ 2106 он мягкий, что вполне естественно, так как автомобиль разработан «народным», то есть универсального назначения для любых дорог. Тем, кто предпочитает агрессивный стиль вождения и хочет создать спортивную версию «шестерки», стандартную ходовую часть придется доработать.

Модернизация включает следующие манипуляции:

  • капитальный ремонт всех элементов подвески;
  • установка стоек спортивной подвески;
  • использование двойных стабилизаторов.

Также может быть использована пневмоподвеска … В любом случае не рекомендуется проводить самостоятельную настройку подвески без знаний и опыта.

Панель приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного вспененным полимером и покрытого полимерной пленкой. С помощью съемных элементов к панели приборов крепятся приборы управления, органы управления, радиоприемник и отопитель.

Тюнинг

Качественную настройку панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы в процессе работы было удобно доставать все узлы и узлы изделия, вплоть до подсветки ВАЗ 2106 панно, которое тоже можно сделать красивым и современным. Подготовительный этап — демонтаж фронтального водительского блока, расположенного под приборной панелью, что просто облегчает доступ и обзор всех элементов и проводки изделия, для изменения внешнего вида которого вам необходимо изготовить или купить его самостоятельно в автосалонах.

В первую очередь это касается замены циферблатов датчиков на детали белого цвета. Контраст темных шкал приборной панели ВАЗ 2106 придаст приборам современный вид. Их можно делать красками и лаками.Для красивого салона можно обшить приборную панель, цена на которую доступная, красивым кожзаменителем, а если позволяют средства, то кожей.

На начальном этапе приборную панель ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, нужно очистить, нанести ровный слой специального клея, прижать кожзаменитель к поверхности и дождаться окончания процесса высыхания. . В окончательном варианте необходимо довести края склеиваемого материала до эстетичного вида.

Большой популярностью у автомобилистов пользуется светодиодная панель приборов, исходящий свет от которой просто преображает интерьер салона автомобиля. Единственное, что нужно помнить, это то, что для больших индикаторов панели приборов требуются два элемента светодиодного типа, а для изделий малого диаметра достаточно интеграции одного элемента.

Хорошим дополнением тюнинга приборной панели являются светодиодные лампочки. Для небольших датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется установить две штуки.

Накладки

Для установки желательно снять панель приборов с автомобиля, так как это значительно упростит процесс установки накладок и сделает его намного лучше.

Во-первых, нужно обезжирить поверхность как самой торпеды, так и обшивки, лучше всего это сделать, аккуратно протерев панель приборов антисиликоном, который используется при покраске авто. Чтобы улучшить адгезию клея к поверхности, я бы порекомендовал натереть поверхность наждачной бумагой, это будет направлять кокетку, которая легко схватит клей.Если уже подходили конкретно, то нанесите грунтовку на пластик, я использовала грунтовку от Mobihel.

Спустя полтора года могу сказать, что накладка в цвете не изменилась, блеск тоже не пропал, только немного от высокой температуры деформировалась накладка над панелью приборов …

Схема

Как удалить

Приборная панель, устанавливаемая на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой оснащалась модель ВАЗ 2103.Соответственно процесс снятия панели действует как в отношении ВАЗ 2103, так и в отношении ВАЗ 2106.

1. Отсоедините отрицательную клемму от автомобильного аккумулятора.

2. С помощью отвертки Phillips открутите винты, которыми крепится полка для хранения. После этого откручиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем винт верхнего крепления панели радиоприемника.

3.Аккуратно поддев его плоской отверткой, снимаем планку с элементами управления с радиопанели. Отсоедините провода от кнопок и переключателей.

4. Выкрутите саморезы крепления консоли радиоприемника. И полностью удалите его.

5. Выкрутите винты крепления декоративной накладки правой стойки лобового стекла и снимите ее. Таким же образом демонтируем крышку левой стойки.

6. Снимите декоративную и защитную крышку вала рулевой колонки.Для этого открутите пять винтов и аккуратно разделите верхнюю и нижнюю крышки.

7. Двумя прямыми отвертками подденьте фиксирующие пластины, с помощью которых фиксируется комбинация приборов. Вытаскиваем приборную панель.

8. Отвинтите накидную гайку троса привода спидометра. Отсоединяем кабель, отводим в сторону.

9. На разъемах проводов, идущих к комбинации приборов, делаем отметки, чтобы в дальнейшем при установке приборной панели на прежнее место их не перепутать.Отсоедините разъемы и полностью снимите комбинацию приборов.

10. Отверткой поддеваем электронные часы, расположенные в центре приборной панели, отсоединяем от них провода и полностью снимаем часы. Так же поступаем и с переключателем режима работы ТЭНа.

11. С помощью небольшой прямой отвертки слегка разжать защелки ручки управления нагревателем и снять их с рычагов.

12. Отсоедините провода от гнезда с лампой освещения «бардачка».

13. Открутите винты, которыми крепятся боковые части вещевого ящика. Снимаем боковину. Откручиваем гайки крепления панели приборов к кузову, которые находятся под крышкой «бардачка».

13. Выкрутите винты, которыми панель приборов крепится к кузову с нижней стороны. Также откручиваем две гайки крепления панели в месте расположения комбинации приборов.

14. Слегка приподняв панель приборов, снимите ее. Устанавливаем в обратной последовательности.

Подсветка выключена

Перегорел предохранитель, у меня тоже был, переделал провод подсветки на кнопку включения на панели и больше таких проблем не будет.

Поверните регулятор яркости.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии автомобиля. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассматриваются возможности тюнинга, даются инструкции по настройке.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но и смотреть на приборы, чтобы контролировать скорость движения автомобиля, следить температура двигателя, уровень масла и наличие топлива в бензобаке.

Расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного агрегата машины.

Основными элементами являются:

  • спидометр;
  • тахометр;
  • индикатор заряда аккумулятора;
  • датчик температуры двигателя;
  • счетчик пробега;
  • сбрасываемый счетчик пробега;
  • датчик уровня масла;
  • устройство давления масла;
  • датчик топлива.

Помимо приборов и датчиков, на приборной панели находятся органы управления аварийным освещением, огнями, указателями поворота и дворниками. Кроме того, на приборке есть и другие рычаги-переключатели, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели вы можете увидеть все ее элементы.

Типичные неисправности панели приборов

Отклонение стрелки шкал свидетельствует о неисправности прибора и повреждении провода, соединяющего датчик со стрелкой.

Возможны следующие неисправности элементов панели приборов:

  • стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в исходном положении, либо в красной зоне;
  • стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, всегда лежит в конце шкалы, движется рывками и часто возвращается в начало шкалы;
  • контрольная лампа резерва топлива горит постоянно или не горит;
  • индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
  • неисправен спидометр, тахометр;
  • гибкий привод спидометра издает шум.

Неисправности прибора устраняются заменой датчиков, контактов, приборов и восстановлением проводки.

Инструкция по демонтажу

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, настройке и доработке. Демонтаж несложный и требует небольшого набора инструментов: гаечных ключей и отверток.


Процедура снятия состоит из следующих шагов:

  1. Прежде всего, необходимо снять передний бокс с нижней части приборки.
  2. Затем нужно открутить все крепления и оттянуть нижние защелки.
  3. Снимите пластину радиоприемника.
  4. Далее снимаем кожух с рулевой колонки.
  5. Следующим шагом будет отсоединение проводов. Каждый должен быть помечен для облегчения сборки.
  6. Теперь можно демонтировать щит, отсоединив все разъемы.
  7. После снятия датчиков их необходимо рассортировать, чтобы правильно собрать.

Завершив модернизацию приборной панели, сборка проводится в обратной последовательности (автор видео — Николай).

Общие аспекты тюнинга

Самый простой ВАЗ 2106 — это покупка готового комплекта аксессуаров и замена штатных устройств. Установка может быть произведена самостоятельно согласно инструкции, идущей в комплекте. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и стрелок.

Будьте осторожны при замене стрелок и наклеек, так как эти детали очень хрупкие.

Настройку можно произвести заменой циферблатов счетчиков на белые, установив накладки на панель.Вы можете покрыть панель кожзаменителем или кожей при наличии достаточных средств. Перед растяжкой материала поверхность щита необходимо очистить, после чего ровным слоем нанести клей. Далее по всей поверхности следует прижать кожу или заменитель и дождаться высыхания клея. На последнем этапе нужно обработать края, доведя их до эстетичного вида.

Светодиодная подсветка панели

Наибольшей популярностью пользуются светодиоды ВАЗ 2106. Особенно красиво панно смотрится ночью.Для освещения используются светодиодные лампы разных цветов. На циферблатах спидометра и тахометра установлено не менее 2 лампочек. Для небольших датчиков достаточно одного светодиода.

Более эффектно будет смотреться светодиодная подсветка по всему периметру. Светодиоды должны соответствовать напряжению автомобиля 12 В. При установке светодиодов обязательно соблюдайте полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится удобнее и функциональнее.

Лада 2106 и Москвич 2140 сражаются — Блог самых продаваемых автомобилей

ВАЗ 2106 (также известный как Лада 1600)

* См. Top 14 All-models ранжирование , нажав на название! Большое спасибо Алексу *

Благодаря Алексу сегодня мы возвращаемся на 25 лет назад, потому что я, наконец, впервые могу поделиться с вами данными об официальных моделях BSCB для СССР восьмидесятых годов! Это крайне редкие данные, детализирующие частные продажи всех моделей в стране за 1987 и 1988, которые вы можете проверить в другом посте . Я надеюсь, вам понравится это! В 1987 году частным покупателям было продано 819 960 новых машин, к которым нужно добавить 197 250 госорганам, спецслужбам и армии. Однако подробные данные моделей для последнего неизвестны.

Москвич 2140

И первым сюрпризом в рейтинге моделей 1987 года является то, что ВАЗ 2106 (он же Lada 1600) фактически находится под угрозой Москвич 2140 с продажами 215 800 и 26,3% против 208 200 и 25,4%. Учитывая, что это был последний полный год продаж «Москвича», разумно предположить, что он лидировал в рейтинге моделей СССР в течение как минимум нескольких лет в течение восьмидесятых и, возможно, семидесятых годов…

ЗАЗ 968М

Еще одной забытой модели удается удержать на подиуме СССР в 1987 году: ЗАЗ 968М, также называемый Запорожцем, с впечатляющими 116500 единицами, проданными за 14.2% доли рынка. Lada Samara — четвертая и последняя модель, которая занимает не менее 10% советского рынка, занимая 4-е место с 88 800 продажами и 10,8%.

ИЖ 2125 Комби

На 5-м месте обратите внимание на ИЖ 2125 Комби, и, пожалуйста, поднимите руку, если вы сейчас не живете в России и знали об этой модели… Я не знал. Первоначально выпущенный в 1973 году, 2125 был немного модернизирован в 1982 году и продолжил свою карьеру в России вплоть до 1997 года…

ЛУАЗ 969М

Ниже обратите внимание на все версии рейтинга Lada «Жигули» от С №7 (2107) по №12 (2104), а мемеризирующий ЛуАЗ 969М 4х4 занял 11-е место с продажами 11 200 единиц.

Предыдущая запись: СССР 1980-1986: Лада 2104-7 вероятный лидер

Следующая запись: СССР 1988: Лада 2106 лидирует, Самара на подиуме

Полный год 1987 Топ-14 всех моделей в рейтинговой таблице ниже .

Этот контент предназначен только для участников со статусом Platinum.
Вход Зарегистрироваться

Обзор Лада Нива (2021 г.) | Autocar

К 2015 году прошло почти 15 лет с тех пор, как новая Lada Niva появилась в Великобритании, и какое-то время было время, когда вы могли купить новую у парня из Кента по имени Марк Кей.

Нельзя сказать, что Нива мертва. Lada 4×4 до сих пор живет на определенных рынках, включая внутренний рынок России и Германии, и доступна в двух вариантах кузова и четырех комплектациях. У «Нивы» был ряд улучшений, хотя утверждать, что она была модернизирована, было бы значительно преувеличением.

1,7-литровый четырехцилиндровый бензиновый двигатель теперь оснащен системой впрыска топлива Bosch и соответствует стандартам выбросов Евро 5, приборная панель заменена новым приборным блоком VDO, дизайн которого отстает всего на 15 лет, а наружные зеркала заднего вида — немного больше, чем раньше.Нива теперь доступна в трех- и пятидверном исполнении, а также в прочных и «стильных» моделях Urban.

«Нива» никогда не была лучшей из дорожных машин, но на бездорожье с ее минимальным весом 1210 кг, узкими шинами, коробкой передач с низким передаточным числом и блокировкой дифференциала она была устрашающей на грязи. А когда вы покрыли его и себя грязью и слизью, вы могли распахнуть двери и промыть салон.

То же самое можно сделать и сегодня, потому что в «Ниве» используются такие же пластиковые и резиновые коврики.Пластиковая отделка ужасна, но поросята или ягнята в спине не будут возражать, и вы тоже. К тому же «Нива» — это крутой автомобиль в духе холодильника Smeg. В 2016 году Lada представила модель Niva Urban, которая оснащена полноприводным автомобилем кондиционером, электрическими стеклоподъемниками, зеркалами заднего вида с подогревом и электроприводом, 16-дюймовыми легкосплавными дисками и бамперами цвета кузова. Роскошь ярко олицетворяется. В конце года российский производитель также модернизировал подвеску, установив улучшенные подшипники и газовые амортизаторы

.

В остальном Нива успокаивающе такая, какой была несколько десятилетий назад.Даже пахнет так же.

Большинство современных автомобилей настолько тихие, что все, что вы слышите на скорости, — это шум шин. У «Нивы» тоже могут быть шумные шины, но этого не скажешь, потому что любой дорожный шум заглушается воем коробки передач.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
