ВАЗ 2106 | Регулировка педали сцепления

8.2. Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления: 1–3 мм
	2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: – ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
Предупреждение После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
– вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.
Предупреждение При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.
3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению. Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм
	4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема.
2. Медленно нажмите педаль сцепления.
3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления.
4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха.
Предупреждение Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления;
2 – подшипник выключения сцепления;
3 – болт, 15–22 Н•м;

4 – нажимной диск сцепления;
5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.
3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.
	Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.

Проверка кожуха сцепления с нажимным диском

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском.

Различие высоты концов диафрагменной пружины: 0,5 мм

2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.

3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.
	2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Выступание: 1,1 мм
3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.
4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

Проверка подшипника выключения сцепления

Предупреждение

Подшипник выключения сцепления герметичен, и его нельзя промывать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.
	Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
	2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508
	3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Смазка: CASMOLY L9508
4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Смазка: CASMOLY L9508
6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.
8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22Нм
9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.
	11. Отрегулируйте свободный ход педали сцепления.

🚘 Регулировка сцепления на ВАЗ 2106, фото, инструкция

Хотя в настоящие время эта модель автомобиля уже не производится, все же ею обладает много автолюбителей, и поэтому тема о регулировке сцепления, и вообще о ремонте ВАЗ 2106, довольно актуальна.

Регулировка свободного хода педали сцепления на ВАЗ 2106

Главным преимуществом автомобилей более старшего поколения является то, что ремонт и обслуживание таких машин вполне можно проводить в своем гараже, при этом обычно не требуется специального дорогого оборудования или компьютерных программ. ВАЗ 2106 проста в ремонте, и при правильном эксплуатации и своевременном осмотре может служить долго и без особых сбоев и поломок, однако ремонт или регулировка сцепления на 2106 – этот то занятие, которое нужно знать и уметь выполнять.

Регулировка свободного хода педали сцепления на ВАЗ 2106

Спасибо за подписку!

Итак, регулировка сцепления на ВАЗ 2106 – это не очень сложный процесс. Вся работа заключается в настройке по определенным правилам, в которых указанны величины зазор между движущими деталями цилиндра сцепления. Первым делом устанавливается зазор между толкателем и поршнем, он должен составлять 0,1-0,5 мм. Этот зазор необходим для полного выключения сцепления и регулировка производится с помощью ограничителя. Такой зазор можно легко определить с помощью свободного хода педали, который должен составлять 0,4-2мм. Кроме этого регулируется свободный хот толкателя, который должен составлять 4-5 мм. Он легко регулируется гайкой на толкателе. Такая регулировка необходима для обеспечения нормальной работы сцепления и при движении обеспечивает возможность плавного включения и выключения сцепления. После установки зазора на толкателе необходимо выставленную регулировку зафиксировать контргайкой. В конечном итоге, общих свободный ход педали сцепления должен составлять 25-35 мм. При большем зазоре есть вероятность несвоевременного срабатывания сцепления, что препятствует нормальному движению автомобиля.
Если регулировки сцепления и остальных систем автомобиля выполнены правильно, а также постоянно содержится в должном состоянии двигатель и ходовая часть, то Ваша ВАЗ 2106 всегда будет резвой и не особо уступать в ходовых показателях среди остальных участников движения.

Регулировка привода (педали) сцепления. Как регулировать сцепление Как правильно отрегулировать сцепления на ваз

В устройстве любого автомобиля присутствует такой элемент, как сцепление. Данный узел предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Чтобы эти два агрегата (мотор и трансмиссию) ввести в зацепление, используется специальный ВАЗ-2106 оснащается элементом фрикционного типа. Он здесь однодисковый. Также в работе задействуется главный и ВАЗ-2106 имеет довольно простое устройство. Однако иногда случаются проблемы. Так, при эксплуатации владельцами периодически производится ВАЗ-2106. Фото и описание процесса — далее в нашей статье.

Стоит отметить, что главным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировка сцепления ВАЗ-2106 может производиться даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор рожковых ключей и головок.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: когда производится регулировка сцепления ВАЗ-2106? Привод сцепления устроен таким образом, что на педали имеется свободный ход. Так, в норме он составляет от 0,4 до 2 миллиметров. Если наблюдается большой люфт педали и заметные «провалы», значит, настройки элемента сбились. Автомобилю нужна повторная регулировка сцепления. ВАЗ-2106 будет работать неправильно. При люфте отсутствует интеграция механизма в рабочем сочленении с КПП. Поэтому, как только педаль начала проваливаться, нужно заново выставлять свободный ход.

Отметим, что зазор должен быть и между толкателем с вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить свободный ход? Для этого достаточно взяться рукой за вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ее из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. ВАЗ-2106 комплектуется им возле трансмиссии. Элемент не должен содержать следов потека жидкости. При повреждении пыльника или нарушении герметичности соединений механизм нужно заменить.

Регулировка сцепления ВАЗ-2106 — способ № 1

В данном случае мы будем выставлять зазор из салона автомобиля, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайки. Благодаря им и выставляется нужный зазор между двумя элементами (толкателем и цилиндром сцепления).

Отметим, что из салона можно выставить только начальный ход педали. Если зазор соответствует двум и меньше миллиметрам, приступаем к выставлению люфта снизу автомобиля.

Способ № 2

Теперь нам нужно выставить ход толкателя вилки. Он регулируется в пределах до 5 миллиметров. При помощи гаечного ключа придерживаем ограничитель хода. Ослабляем на два оборота контргайку. Далее вращаем ограничитель в сторону кронштейна. Выборочным путем выставляем нужный зазор. После этого снова придерживаем ограничитель и затягиваем контргайку обратно. Берем в руки линейку и измеряем зазор хода педали. Для этого нажимаем рукой на педаль сцепления до тех пор, пока не будет явного сопротивления. Измерьте, насколько далеко отодвинулась вилка. При необходимости выставите зазор заново.

Регулируем толкатель рабочего цилиндра

Отрегулировать оптимальный ход педали можно посредством настройки не только главного, но и рабочего цилиндра сцепления.

Для этого отсоединяем натяжную пружину от вилки выключения сцепления. Это нам нужно для того, чтобы снизить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажимаем на вилку сцепления. Ее мы фиксируем в выжатом положении. Запоминаем, как вилка расположилась относительно нашей линейки, и замеряем свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут иметься следы грязи и коррозии. Чтобы открутить нужную гайку, используйте ВД-40 либо его аналог от производителя «Маннол». Откручивать нужно двумя ключами.

Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления. Фиксируем толкатель, чтобы он не проворачивался. Регулируем свободный ход элемента. Закручиваем контргайку и устанавливаем на место пружину. Проверяем работу системы. Свободный ход должен нормализоваться.

Меняем сцепление своими руками без снятия трансмиссии

Иногда выставлением зазора не удается добиться нужного результата. В данном случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки сделать это вполне реально. Итак, с чего начинают работы? Сперва откручивают болты карданной передачи и сам вал. Далее отключают контакты от датчика индикации заднего хода. Выкручивают болты кожуха сцепления. Демонтируют траверсу днища. При помощи ключа на тринадцать откручивают гайки подушки крепления КПП. Саму трансмиссию отодвигают в сторону, противоположную двигателю, при помощи монтировки. В результате коробка должна лежать на системы. Чтобы агрегат не провис и не соскочил при замене сцепления, подоприте его.

Что далее

На следующем этапе нам предстоит снять корзину сцепления. Для этого фиксируем положение маховика (можно использовать монтировку) и откручиваем поочередно болты корзины. Понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь головкой с трещоточным воротком). Аккуратно отодвигаем открученную корзину в сторону и вынимаем изношенный диск сцепления. Также нам потребуется извлечь выжимной КПП и вилку выключения сцепления.

Далее нам осталось лишь заменить изношенные элементы и собрать все в обратном порядке. Отметим, что при выжиме сцепления подшипник вала не должен шуметь. Если имеется такой симптом, элемент меняется на новый. На самом диске не должны быть следы нагара (иначе это жженое сцепление).

Лепестки корзины тоже проверяются. Если они стоят неровно относительно друг друга, элемент подлежит замене. Обратите внимание и на рабочую поверхность корзины. Она не должна иметь царапин и других следов деформации.

Заключение

Итак, мы выяснили, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно произвести собственноручно. Главное при сборке сцепления — правильно отцентровать диск относительно маховика. Настройка выполняется при помощи оправки. Последняя должна свободно входить и выходить из подшипника.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму — «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления »)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:

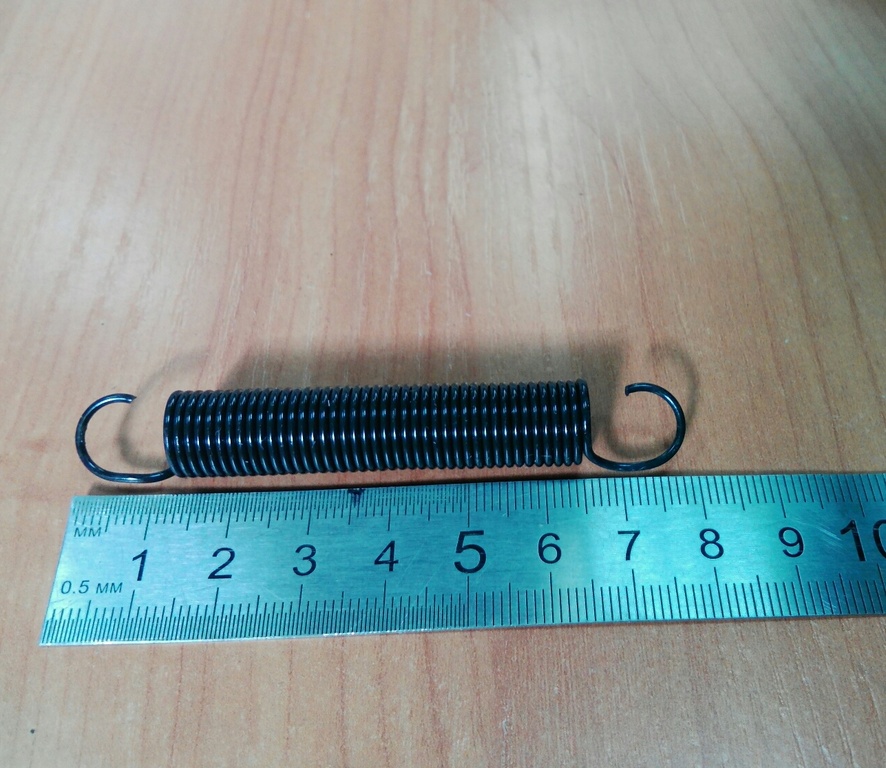

1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле »)

Дополнительный -ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из -ролика который расположен ниже:

http://vaz-russia.ru

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?

Механизм сцепления

Сцепление выступает в роли связующего звена между трансмиссией и двигателем и предназначается для отключения и подключения первичного вала КПП от маховика коленвала. Переключение передач в ТС с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент не наблюдается передача крутящего момента, поскольку между коробкой передач и маховиком связь отсутствует. Что касается структуры рассматриваемого узла, она представлена следующими компонентами:

Маховик, берущий на себя крутящий момент и отдающий его коробке передач через корзину. Корзина, в свою очередь, закреплена с маховиком.
Нажимной и ведомый диск между собой тесно связаны. На их соприкосновение влияет положение педали сцепления, которая располагается в салоне машины.
Вилка выключения обеспечивает разобщение дисков.
Первичный вал КПП, к которому передаётся крутящий момент.
Среди дополнительных элементов стоит выделить кожух, предназначенные для смягчения вибрации демпферные пружины, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчение трения между корзиной и маховиком.

Маховик напрямую взаимосвязан с нажимным диском и вращается вместе с ним. Шлицевая муфта с расположенным внутри первичным валом КПП обеспечивает передачу вращения на ведомый диск. Механизм переключения передач выглядит следующим образом:

передача давления на вилку выключения посредством системы привода;
смещение выжимного подшипника вместе с муфтой посредством вилки по направлению к выжимным пружинам нажимного диска;
временное отсоединение корзины от маховика под воздействием давления подшипника;
опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта между маховиком и корзиной.

Диагностика необходимости регулировки сцепления

Активная эксплуатация транспортного средства ведёт к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью при максимально отжатой педали, и соприкосновение с двигателем остаётся, что негативно сказывается на эксплуатационном сроке узла и увеличении нагрузки на зубья.

Если же ход педали недостаточно сводный, ведомый диск включается неполностью, следовательно, происходит передача не всего крутящего момента при движении и мощность автомобиля снижается. Также плавное отпускание педали сцепления в данном случае может приводить к резкому включению диска, что сопровождается дёрганием автомобиля и шумом в трансмиссии. Следующие признаки позволят достоверно определить необходимость регулировки:

западание педали сцепления;
удары или рывки при попытке тронуться;
посторонний шум в момент переключения передачи;
утечка жидкости из системы привода;
недостаточно свободный ход педали сцепления.

Чтобы убедиться в необходимости регулировки на 100 %, измерьте расстояние между педалью и полом и сопоставьте полученное значение с параметрами, указанными в инструкции по эксплуатации вашего авто.

Распространённые неполадки

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колёса и трансмиссию от коленвала и маховика. Если педаль сцепления полностью опущена, машина может не трогаться с места или двигаться крайне медленно. Во втором случае в салоне можно будет почувствовать запах гари как результат сгорания фрикционных накладок ведомого диска. Также возможно движение рывками. Причина рассматриваемой неисправности заключается в отсутствии свободного хода педали сцепления, что легко устранить посредством регулировки свободного хода. Данная мера не будет эффективна, если сальники коленвала изношены, что ведёт к замасленности или износу фрикционных накладок ведомого диска.
Сцепление ведёт, при этом, оно выключается неполностью или не происходит отделения фрикционного диска от поверхности маховика при отпущенной педали. Подтверждающим фактором является переключение передач с определённым затруднением, удары шестерён КПП и зубьев синхронизаторов. В итоге зубья могут сломаться. Причина неисправности может заключаться в избытке свободного хода педали сцепления, попадании воздуха в гидравлический привод или перекосе ведомого диска, обрыве фрикционных накладок. Обе неполадки недопустимо игнорировать, в противном случае не только снижается управляемость ТС, но также увеличивается скорость износа фрикционного материала ведомого диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
Сцепление срабатывает слишком поздно или рано. При позднем срабатывании автомобиль начнёт трогаться с места при медленном отпускании педали только в момент её пребывания в конце хода, при почти полностью отпущенном состоянии. При раннем срабатывании движение транспортного средства начинается в самом начале отпускания педали сцепления, то есть сводный ход педали отсутствует. Перед тем, как регулировать сцепление, следует найти информацию о точном расстоянии от педали до пола и для её свободного хода.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
Отсоедините ДМРВ и открутите хомут.
Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
Сделайте повторные замеры путём зажимания соответствующей педали.
Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
Рожковый ключ на 13;
Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
Отпускаем контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

Фиксируем упорную гайку контргайкой;
Проверяем зазор;
Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

[ Скрыть ]

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

Проверка

После того, как вы завершите, обязательно проведите проверку:

Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка системы сцепления на классических моделях ВАЗ»

В этом видео показано, как отрегулировать и подтянуть сцепление на традиционных автомобилях ВАЗ.

Регулировка сцепления ВАЗ 2105, 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2107, 2105, 2104 обеспечивается определенными регулировками его привода. Их две: регулировка величины зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка привода сцепления автомобиля ВАЗ 2107, 2105, 2104

— Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2104, 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

— Регулировка свободного хода педали сцепления

(зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

Свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2104, 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2104, 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2104, 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Еще статьи по автомобилям ВАЗ 2104, 2105, 2107

— Кузовные зазоры автомобилей ВАЗ 2105, 2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности амортизаторов автомобилей ВАЗ

— Большой расход топлива двигателем автомобилей ВАЗ 2105, 2107, причины

— Причины повышенного расхода топлива не связанные с карбюратором

Ваз 2106 педаль сцепления не возвращается

Что делать, если педаль сцепления на ВАЗ 2107 провалилась?

Жизнь полна неожиданностей. А для автомобилистов особенно. Мало того, что необходимо постоянно быть внимательным на дороге, так еще и уметь вовремя заметить и устранить неполадки в своем автомобиле. Особенно, когда по близости нет населенных пунктов и до ближайшего СТО далеко или, когда стоишь в пробке, и заклинило педаль сцепления, или пропали тормоза.
Данная проблема является постоянной темой для общения на множестве форумов владельцев авто практически всех марок.
Безусловно, сцепление может отказать по многим причинам. Рассмотрим самые распространенные случаи неполадок с педалью сцепления ВАЗ 2106 и ВАЗ 2107.

Варианты причин провала педали сцепления

Педаль сцепления при выжиме вдавилась и не возвращается

Данная проблема легко решается в стационарных условиях либо на СТО, либо своими руками в гараже. Чтобы выполнить замену или ремонт ГЦС или РЦС в гараже необходимо иметь ремкомплекты для рабочего и главного цилиндров сцепления.

Причины провала и не возвращения педали сцепления ВАЗ2106 и ВАЗ2107:

порыв тросика сцепления в месте задела наконечника. Данную неисправность самостоятельно устранить не легко. Можно, конечно возить с собой запасной тросик на всякий случай, но случаи бывают разные и не реально все предусмотреть;
пружина, что выполняет функцию возвращения педали в исходное положение, может лопнуть или слететь. Если пружина слетела, то достаточно ее поставить на место, а если лопнула, то, как и в случае порыва тросика, необходимо либо отбуксировать авто, либо попробовать своим ходом добраться до гаража или СТО.

Каким образом ехать без сцепления на ВАЗ2106 или ВАЗ2107? Об этом поговорим ниже:

в случае попадания воздуха в систему гидропривода, необходимо путем прокачки сцепления удалить воздух;
при поломке вилки сцепления, понадобится ее замена;
когда при провале педали сцепления, путем резкого нажатия на педаль удается кратковременно включить сцепление, то причину поломки надо искать в главном цилиндре: это может быть дефект зеркала, либо износ или дефект манжет ГЦС. Тогда понадобится замена главного цилиндра сцепления для устранения данной проблемы.

Что делать, если не работает механизм переключения передач?

В случае провала педали сцепления на дороге с интенсивным движением, нервничать не стоит, а надо спокойно с «холодной головой» действовать и добраться до ближайшего места парковки, а еще лучше до гаража или до СТО. Для этого можно воспользоваться буксиром, эвакуатором или самостоятельно доехать.

Как самостоятельно ехать при поломке в системе сцепления?

Можно воспользоваться проверенными автолюбителями на практике советами:

прежде чем завести автомобиль, надо включить первую передачу, а потом вместе с поворотом ключа в замке зажигания, даем газу, чтобы машина не заглохла. Начинаем движение;
не стоит в ходе движения пытаться переключать передачи, поскольку синхронны могут не сработать и накроется коробка передач, ремонт которой будет стоить намного дороже, чем плата за эвакуатор.

Можно так же доехать до места ремонта автомобилем ВАЗ2106 или ВАЗ2107 без сцепления, включив таким же образом вторую передачу при начале движения. Только в таком случае необходимо учитывать некоторые важные нюансы:

автомобиль должен находится либо на горизонтальном участке, либо на спуске вниз, только не в гору. Если машина будет ехать в гору, то данных метод не сработает;
прежде чем начать движение, необходимо прогреть двигатель;
поскольку автомобиль будет двигаться на пониженной передаче не выше второй, то следует хорошенько продумать маршрут движения, чтобы не пришлось останавливаться на перекрестках, уступая дорогу или на светофорах. По возможности, выбирайте главную дорогу и тяните на зеленый свет, чтобы не стать;
необходимо проверить: включена ли аварийная сигнализация;
важно помнить, что другие участники дорожного движения не знают о вашей проблеме, поэтому надо меньше маневрировать. В случае, когда не успеваете, лучше остановить автомобиль, а потом вновь проделать данную процедуру;
когда нет уверенности в своих силах, то оптимальным решением будет: вызов эвакуатора либо буксира.

В автомобилях ВАЗ с задним приводом колесной пары механизм сцепления является отдельным гидромеханическим узлом, выполняющим взаимодействие силовых установок и трансмиссии.

Что собой представляет механизм сцепления?

На ВАЗ 2106 и 2107 установлен сухой вид сцепления с одним диском, что работает по типу замкнутого режима. Пружинный механизм расположен по центру, устройство гашения колебаний расположено на ведомом диске. Данный агрегат является не разборным механизмом с защищенным корпусом, внутри которого находится диск сцепления нажимного типа и диафрагменная пружина.

При помощи специальных болтов и установочных штифтов защитный корпус прикреплен к маховику. Диск сцепления посредством трех пар стальных пластин сопряжен с защитной частью корпуса.
Корзина сцепления ВАЗ 2106 и 2107 посредством фиксаторных креплений соединена с внешней частью пружины диафрагмы. Пружина удерживается на двух кольцах, прикрепленных с помощью заклепок к корпусу защиты. Диск сцепления изготовлен из стали и имеет 12 секторов с прорезями ведомого типа.

К секторам отдельно друг от друга подсоединены фрикционные накладки. В механизме переключения передач ВАЗ 2106 и 2107 демпфер, что расположен между ведомым диском и ступицей, выполняет функцию затухания импульсов пассивного кручения.

Гидравлический механизм включает в себя ГЦС и РЦС (главный и рабочий цилиндр сцепления), вилку сцепления, выжимной подшипник, бачок для жидкости, ножную педаль сцепления с пружиной. От надежности работы данного механизма зависит безопасность на дороге во время движения. Поэтому необходимо своевременно проверять уровень жидкости в бачке, состояние тросика.

При первых признаках залипания педали сцепления, следует выполнить профилактическую диагностику элементов системы сцепления автомобиля, чтобы не пришлось применять данные знания на практике.

korchim. ru

Лада Калина Хэтчбек kashmere 13 › Бортжурнал › Педаль сцепления не возвращается до конца. Щелкание троса привода сцепления

Пять дней назад вылезла следующая неисправность. На перекрестке тронулся с третьего раза — сцепление схватывает почти с разу при отпускании педали. Начал замечать, что педаль сцепления утоплена, не как раньше. В исправном состоянии она впереди педали тормоза и газа. А сейчас — даже не на уровне, а немного подальше. Передачи стали включаться труднее и появилось щёлканье троса. Педаль сцепления можно было вернуть в нормальное положение потянув её ногой на себя.
Появилась проблема — нужно решать. По началу полез в интернет и нашел не один случай, где встречались похожие симптомы. Кто лечил простым смазыванием узла педали сцепления, кто-то регулировкой в моторном отсеке (27 мм между поводком и вилкой), а кто-то и заменой троса привода сцепления.
Смазал, отрегулировал — не помогло. Ну всё, думаю, нужно менять трос. Но так как был вечер и авто магазины были закрыты, решил пока просто попробовать снять трос привода сцепления, а трос купить завтра. Начал с салона — ключ на 8 мм, снимаю кронштейн оболочки троса… Вот что я там наблюдаю…

Вылезла оболочка троса (белая) и её начало с верху плющить

ТАКОГО НЕ ДОЛЖНО БЫТЬ!
ЭТА ОБОЛОЧКА МЕШАЕТ ПЕДАЛИ СЦЕПЛЕНИЯ ВОЗВРАЩАТЬСЯ НА СВОЁ МЕСТО!

Отрезал ножом выступающую часть

Ставлю кронштейн на место. Пробую нажимать педаль сцепления. Несколько нажатий всё нормально, но потом педаль опять останавливается раньше своего места. ?
Откручиваю кронштейн, смотрю оболочка опять вылезла!

Опять вылезла

Нужно её как-то закрепить, что бы она не вылезала

Отрезаю опять и отрезанную часть засовываю между белой оболочкой и оплёткой

далее на сколько возможно расклинил кусочком от старой пластиковой карты

Прикручиваю кронштейн на место, пробую сцепление — всё работает как и должно.

ПРОБЛЕМА РЕШЕНА!

У кого какие то проблемы со сцеплением — проверьте трос привода.

Смотрите между рулевой колонкой и блоком предохранителей (туда нужно посветить), нажимаете педаль сцепления и смотрите на тросик

Если видите голый трос, то проблема не в этом месте. Если видите белую оболочку, то у вас проблемы тут и нужно закрепить оболочку от передвижений.

Я не утверждаю, что проделав эту операцию Вы устраните свою проблему.
Возможно у Вас что-то другое.
Я рассказал, как я устранил неисправность на своём экземпляре. И мне это помогло!
Думаю что мой рассказ будет полезен многим автолюбителям, ведь троса приводов сцепления имеются на большинстве выпускаемых ныне автомобилей, а поставщик этих тросов один.
21901-1602210-00 Каталожный номер троса привода сцепления. При покупке желательно присмотреться к оболочке троса.

Всем удачных ремонтов и езды без поломок.

www.drive2.ru

Интересные признаки поломки вилки сцепления — Лада 2106, 1.4 л., 1995 года на DRIVE2

В процессе ремонта я несколько раз бороздил просторы Интернета, но ни разу не наткнулся на подобные симптомы. Поэтому рекомендую прочитать…

Главные участники рассказа:
ВАЗ 21061, МКПП и сцепление (педаль, шток, главный цилиндр, трубки, рабочий цилиндр, шток, вилка и т. д.).

1 признак смерти вилки) Несколько недель назад начали туговато переключаться передачи. Но так как смотровой ямы под рукой нет, то отложил эту проблему на потом.

2 признак) Однажды сижу на работе, звонит жена и говорит, что пропало сцепление. Педаль ушла в пол и она не может включить ни одну передачу. По телефону я ничего не отремонтировал, поэтому она на заглушённом двигателе включила первую передачу, завелась и тихонько доехала до дома. Придя домой, я один раз нажал педаль сцепления, потом поднял её носком ноги на положенное место и сцепление стало работать как раньше.
Я посмотрел на жену не веря, что были серьёзные проблемы, а она долго убеждала, что сцепления вообще не работало.

3 признак) Примерно через неделю после этого подобная ситуация случилась уже со мной. После нескольких нажатий на педаль и подниманий её вверх ногой, сцепление снова заработало. Приехав домой, осмотрел систему и увидел, что подтекает рабочий цилиндр. Купил ремонтный комплект резинок, заменил их. При разборе посмотрел, что в цилиндре есть небольшая выработка, но посчитал что она маленькая. Сразу после прокачки проехался на машине — по ощущениям она стала как иномарка. Но во время победного подъезда к дому, педаль опять упала в пол, а после нескольких нажатий, сцепление снова появилось.

4) Такое мистическое пропадание и появление сцепления стойко ассоциировалось с проблемами в гидравлике. Поэтому дальше ремонтный комплект резинок встал в главный цилиндр сцепления. Заодно был убран износ штока и педали (в целом 3 мм).

Отремонтированные шток и педаль.

Пару дней машина ехала прекрасно. Но потом начались два дня мучений. Сцепление то пропадало полностью: педаль спокойно уходила в пол. То работала со средним натягом: включались 2, 3, 4 передачи и порой 1 и задняя. А то как и пару недель назад включались все передачи, просто с небольшим сопротивлением.

5) Начитавшись Интернета, решил, что перепускает главный цилиндр. Заменил его. На следующий день педаль опять стала периодически падать в пол. Но теперь определилась закономерность: это из-за резких нажатий на педаль. Если плавно отпустить педаль, то буквально сразу снова появлялось нормальное сцепление. Моей радости не было предела. Наконец-то, подумал я, значит при резком отпускании педали в рабочий цилиндр затягивает воздух! Но пока я ездил в магазин, а потом менял рабочий цилиндр — сцепление пропало полностью. И больше не хотело возвращаться.

6) Ещё во время ремонта старого рабочего цилиндра я обратил внимание, что гайка на его штоке находится почти на самом конце. И было мелькнула мысль про треснувшую вилку сцепления. Но в моём понимании если уж она начала гнуться, то сцепление должно стабильно ухудшаться. А не прыгать: сейчас есть, через секунду нет, потом снова есть. Однако, когда я поставил новый рабочий цилиндр, ещё больше пододвинул регулировочную гайку, и после нескольких тугих нажатий сцепление резко пропало навсегда. То тут я понял: втулка умерла окончательно. Собственно это мне потом и подтвердили в сервисе, изобразив руками кривую в которую она превратилась за время моего ремонта и сказав, что нужно было сразу обратить внимание, что гайка на пределе.

Итоги:
1) вилка сцепления не обязана умирать стабильно. Она может устроить «весёлые похороны».
2) чем ближе регулировочная гайка вилки подходит к концу штока рабочего цилиндра, тем ближе смерть вилки

Расходы, которых можно избежать:
— главный цилиндр — 550 р.
— рабочий цилиндр — 350 р.
— тормозная жидкость — 80 р.
— ремонтные комплекты резинок — 40 и 30 р.

— установка вилки сцепления — 300 р. (вилка досталась как подарок от предыдущего владельца машины и была снята с другой шестёрки-донора).

И бонусом полезное видео о том как переключать передачи без сцепления! Случайно наткнувшись на него в Интернете, в последствии именно так я ездил два дня.

www.drive2.ru

Провалилась педаль сцепления ВАЗ — причины и варианты решения проблемы

Всем привет. Сегодняшняя статья будет посвящена сцеплению, точнее его неисправности. Мы поговорим о том, почему проваливается педаль сцепления, о причинах, по которым это происходит, а также как это исправить.

Неприятность поломки сцепления заключается в том, что переключение передач становится невозможным, а значит и о передвижении на таком авто не может быть и речи. Первый вопрос, который возникает в голове это: «Как доехать до СТО, когда провалилась педаль сцепления»?

Давайте разбираться, в качестве примера, естественно, возьмем отечественные ВАЗы, так как наш сайт посвящен автомобилям именно этой марки.

Прежде всего кое, что уясним… Если кто не в курсе, то на ВАЗ от 2101 до 2107 — сцепление гидравлическое, у «8, 9, и 10», а также «Калин» и т. д сцепление «тросиковое».

Провалилась педаль сцепления: причины поломки

Нарушение правил эксплуатации, «езда на сцеплении» и т. д.
Естественный износ деталей (обрыв или повреждение тросика, поломка пружины, которая возвращает педаль).
Воздух в гидроприводе.
Неисправность выжимной вилки.
Проблемы с ГТЦ.
Неисправность ведомого диска.

Если с первым и вторым пунктом все более-менее понятно, то с остальными все немного сложнее…

Трос может оборваться или «взлохматиться», не позволяя педали нормально двигаться. Как правило слабым местом является область наконечника в точке соединения. Решается этот вопрос путем полной замены тросика, работа не сложная и ее вполне можно выполнить в домашних условиях.

Если педаль сцепления провалилась по вине поломанной пружины, то решение, в принципе, аналогичное, пружину следует заменить. Происходит это по той причине, что во время эксплуатации довольно часто пружина не выдерживает интенсивных нагрузок. В результате педаль сцепления проваливается или, проще говоря, не возвращается в верхнее положение.

Также встречается ситуация, когда пружина просто соскакивает, но при этом остается исправной. Решение ситуации в данном случае намного проще, пружина ставится на место, после этого можно продолжить движение.

Воздух в гидравлическом приводе — проблема характерная для ВАзов от первого до седьмого поколения. Данная поломка решается путем прокачивания всей системы. В процессе ремонта также необходимо установить источник подсоса воздуха. Уехать своим ходом в данном случае вряд ли удастся, лучше будет если вы воспользуйтесь услугами эвакуатора.

Выжимная вилка также подвержена поломкам. Она установлена на КПП, и отличается непродолжительностью службы. Во время замены вилки рекомендую обратить внимание на состояние диска сцепления, возможно и он нуждается в замене.

Неисправности в работе ГТЦ. Если в процессе эксплуатации какой-то из цилиндров «пробивает», или работает неэффективно, на нем западает или рвется манжет — это не всегда означает ремонт. Нередко после нескольких нажатий манжет может вернуться в свое положение. Если этого не произошло, скорее всего, придется разбирать механизм и менять неисправные детали.

Если провалилась педаль сцепления ВАЗ, поломка может также быть связана с неисправностью ведомого диска. Проявляется это следующим образом — педаль становится очень мягкой и податливой. Причина может заключаться в деформации узла, мех. повреждении или связана с утечкой жидкости.

Как доехать до ближайшего СТО или домой, если педаль сцепления провалилась?

Задача хоть и непростая, но все же вполне реальная. Здесь главное — тронуться и не убирать ногу с «газа», поддерживая скорость движения на первой передаче.

Действовать нужно следующим образом

Прогреваем двигатель, включаем «аварийку», затем включаем первую скорость, и поворачиваем ключ в замке зажигания. Когда мотор начнет «схватывать», даем газку и начинаем двигаться. При правильном подходе машина не заглохнет, и вы сможете тронуться с места и не спеша добраться до пункта назначения. Не пытайтесь переключить скорость без сцепления — это, безусловно, возможно, существует определенная техника, однако без должного умения вы, скорее всего, заглохнете или навредите своей КПП.

Теперь вы знаете почему педаль сцепления не возвращается, по каким причинам это происходит и как решить данную проблему. Кроме того, в случае, когда это случится вы будете знать как добраться домой, если провалилась педаль сцепления ВАЗ. На этом у меня все, напишите в комментариях как вы решили данную проблему и какие у вас были признаки неисправности и причина поломки. Всем спасибо за внимание и до новых встреч на ВАЗ Ремонт. Пока!!!

&nbsp

vaz-remont.ru

Почему педаль сцепления не возвращается обратно на ВАЗ-2107?

пружинку на вилку сильнее поставь. будешь смеяться, но от раскладушки изумительно подходит

Вилка Наипнулась, Менять!

Манжеты раскисли… это самое простое и неприятное. Износ корзины, протерлись лепестки.

плохо трос зажат

пружинка слабая

проверь в сервисе что там годать

Пружинка слетела скорее всего!

Заедает манжета как в главном цилиндре, так и в рабочем — дополнительно установлена возвратная пружина ( ещё одна стоит на вилке сцепления на рабочем цилиндре ) для возврата педали — можно её установить потуже — или менять главный ( и рабочий то же ) цилиндр сцепления ( иногда отверстие внутри шланга рабочего цилиндра сужается — такой же эффект бывает )

Это ВАЗ чего только не бывает и вилка сломается и чегонибуть заест.

Проблема с главным цилиндром

а вообще сцепление работает? если всё нормально педаль и без пружины будет возвращаться так что это не причём некоторые вообще без неё ездиют

компенсационное отверстие в главном цилиндре забилось

touch.otvet.mail.ru

Пропало сцепление… — Лада 2105, 1.6 л., 2002 года на DRIVE2

Ехал себе ехал, хочу переключиться на вторую скорость, а педаль сцепления раз и провалилась, я останавливаюсь, подумал что ушла жидкость сцепления (как было в прошлый раз, причина оказался рабочий цилиндр, он прохудился). Открыв капот, проверил бачок с жидкостью, но он был полный. Есть подозрение на вилку сцепление, в общем вскрытие покажет.

Позвонил SpuTneG у, попросил его выручить помочь дотащить на тросе меня до сервиса, на что он согласился, за что тебе большое спасибо!
Поехали в один сервис, там сказали типа заняты, ну мы поехали в другой. в другом сервисе осмотрели, потом загнали на подъемник, долго не могли понять что это, сняли рабочий цилиндр сцепления, затем сняли пыльник вилки сцепления, посмотрели вроде вилка цела, хотя вроде там трещина. В общем сегодня если будет «окно»
Поеду скидывать коробку и детально осматривать что к чему… Думают что это или выжимной подшипник или вилка сцепления
Ну вот к вечеру нашлось «окно» в сервисе, и я поехал разбираться что же сломалось.
Сняли коробку, сняли вилку, сняли сцепление.
Вилка была не гнутая, но вилка сильно износилась, ну и заодно решил сцепление поменять.
Купив запчасти, поехал обратно в сервис.
Все поставили, собрали.
Начали проверять работоспособность, все работало, передачи легко втыкались и тут решили заднюю скорость включить, и тут умер датчик заднего хода.
Сгонял за датчиком, завтра планирую установить его

Ну вот и датчик заднего хода установил)

Цена вопроса: 4 785 ₽ Пробег: 43 948 км

www.drive2.ru

Снятие педали сцепления ВАЗ 2106. Чем официалы, лучше сам!

Марангозян Садриддин

Нищеброды покупают дорогие турбированные машины, потом экономят на сципление.Нельзя ставить одномасовый,разобьёт коробку и вибрации большие будут. Там оригинал идёт Люк, 560 E цена нового.У меня люк проходил 180 тысяч.

Шевкет

У меня с педалью сцепления на 2106 до сих пор все норм >) Спасибо большое! Супер уроки!

Рус

И ни кто не сказал, что потом купить диск сцепления и корзину без маховика не возможно, т.к. продаются они только комплектом. И в двухмассовом маховике основная масса приходиться на коробку и играет роль демпфера крутящего момента. А в одномассовом наоборот, в момент отпускания сцепления, вся потенциальная энергия маховика ударяет по первичному валу. Там есть конечно пружины, но формула импульса p=mv МАССА на скорость(для вращения еще плечо)

Зинур

И все поехали в город превышать ограничение в 60км/ч со словами в интернете видел как автоинструктор превышает скоростной режим для опережения со скоростью 80км/ч)))))))

Узун

А что если гайку закрутил до конца, а сцепление все равно ранее?

Stevan

1500 000? че за деньги такие, белыерусские? Про педаль сцепления много информации в интернете 😉

Все сервисы по ремонту ВАЗ 2106 на интерактивной карте

Обуждение раздела Снятие педали сцепления ВАЗ 2106

Иран

Мануал почитай, в этой коробке масло подаётся с двух сторон поршня.

Так Усачев

Неплохо, если более обстоятельно порекомендовал бы по педали сцепления на ваз Ж)) Добрый вечер. Проблему с дерганьем при трогании устранили?

Даврон

На днях еду к ОД на ТО 2. Может заявить о проблеме, которая была, со скрипом. Или не стоит? Предстоит дальняя поездка с семьей. Почем взяли цилиндр? Скиньте видос. Буду благодарен. Всегда жду Ваши ТО.

Белан

надо было назвать.колхозный ремонт своими руками))

Арс

Где этот болт?

Зигмунд

Иван подскажите можно поменять пыльник на рабочем цbлиндре не снимая самого цилиндра? Лучше что-то конкретное по педали сцепления порекомендовал бы 😉

Кубраченко Байрак

Спасибо за видео

Данчик

Добрый вечер! Проблема следующая, 722.618 на холодную при переключении D или R сильный пинок и машина глохнет при нажатой педали тормоза машину все трясёт. А если педаль тормоза сразу отпустить то машина тронется и поедет. В чем может быть причина? У моего соседа с педалью сцепления на ВАЗЕ пока без проблем…

Нагима Кулева

Попробуйте чистого японца праворукого. ..и вы забудете про это дерьмо с левым рулем)))

Sameh

Не подскажете? У меня резко пропала сцепление. И самое интересное что при выжиме педали машина двигается.тоист наоборот.почему? Мне приятель сказал на вазе 2106 с педалью сцепления пока проблем не было ))

Коба Гобечишвили

А у меня прадик 97 в идеале с Японии в полном стоке,это поинтересней будет

Азалия

Максим, спасибо за помощь

Chaya

О педали сцепления и так можно говорить бесконечно >) А что, это много?

Дакар Головчинер

Смотреть с 3:02 не благодарите

Абдулазиз

В салоне слышно дринь дринь…

Зубовский Тирон

что автор что остальные по моему вообще далеки от ремонта и устройства авто причину хотя бы написали почему полумесяц выходит из строя… причина не в том что форд делал не качественный пластик итд итп,а в том что может быть нужно корзину сцепления вовремя менять а не жать педаль до судорог в ноге мастера бл.ть 😉 Периодические геморрои с педалью сцепления это еще ничего.

Снятие педали сцепления ВАЗ 2106. Ремонт ОТ и ДО

Комментарии к теме Снятие педали сцепления ВАЗ 2106

Себе

Спасибо за помощь

Амелин

сегодня менял комплект сцепления. там все смазываеться даже эта втулка. сам смотрел как мастер смазывал литолом эту хрень. она держет кранштейн или как его там вилку. сасло там долго не проживет надо салидол или литол. хотя это одно и тоже в роде

Энн

для какой машины подходит

Шершень Ачалов

у меня за 5 лет ниразу не ломалось! форд скорп

Нокс

Сергей Т, у меня на третьем мегане провалилась педаль сцепления. Какие причины и последствия? Есть ли у Вас видео об этом?

Ельдар

Да несёт какуето херню (слушайте каробку, она с вами разговаривает). Всякую дичь мелит и не слово по делу.

Абзал Ктаторов

Спасибо огромное за ваш труд! Скажите, пожалуйста, а вот этот палец со сверическим концом он легко достается из цилиндра? Сидит без натяга? Вынимая его я не разгерметизирую систему?

Ambrosio

Просто покупая РР,покупайте подьемник и наслаждайтесь

Terrence

А можно это как то в табличке, в ворде например)

единственная Доброжанская

Доброго времени суток!!! Не подскажите хочу брать опель вектру б с каким движком лучше??? Чтоб не проблемный был??? Заранее благодарю за ответ)))))

Бура

Про то что если шток не ходит не рассказал!

Ормонд

Tak-0 pokazi. ..30km progrei!120-140!Over-pospi-eto ct o-forkop-pyzdec molodoj!Poleznyj-idi spat!Ja svojo dielo znaju-i…ujdi s majevo podjonika-snieg butet -bosku…

Эрзютов Стоун

Прям черная полоса пошла!!!

Millard

Молодец, но срач на рабочем месте неодолимый. Все в куче валяется.

Фот

у 99 также багажник мокрый.их болячка.там я нашол причину.из под стопарей резинки плохо прилегают

Тор Докудовский

Скажите после снятия клеммы, нужно что то обновлять, не загорается ли что нибудь типа чек?

Тешко Алин

Спасибо за отличный видео урок

Камбар

не верно поставил пластиковую крестовину

Тапа

i replaced both but now the slave cylinder is a little longer what should i do about that or should i order a new one

Shakir

Это че получается гривна с рублем почти сравнялась?

Esra

можно ли чтобы сцепление было на много ниже педали тормоза? берёт как только начинаешь отпускать от пола? не вредно ли это?

Юрий

Все дело в тросике. Поставил новый, и забыл про скрипы и тугую педаль.Какая там грязь,при таких нагрузках)!

Этери

Какой фирмы было НЕ качественное сцепление, и на какую заменили?

Вильям

Очередное дерьмо от ВАГа на 50-100 тыс км пробега но уже около за 2 мульта…((Подумайте люди прежде чем покупать…

Dawud

Если исходит от использования демпфера в мотоцикле, очень даже спасает, от так называемого расколбаса. Колебания ооочень даже гасит.

Академ Закордонский

Вот я сменил рхх обороты плавают, сколько дней ждать?

Вон Янгель

Крафт сломался, через месяц!!! Говно!!!

Нюша

Посмотри тросик дросельной заслонки. Вдруг изношен если тросик нормальный то следует съездить на дмагностику

Байрон

карзину марзину все поменяли сервисе ну тоже самое беда

Прокомментировать

Опубликовать

Регулировка привода сцепления (педали).

Как отрегулировать сцепление Как правильно отрегулировать сцепление на ВАЗ

В устройстве любого автомобиля есть такой элемент, как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Для зацепления этих двух агрегатов (мотора и трансмиссии) используется специальный ВАЗ-2106, снабженный фрикционным элементом. Здесь он однодисковый. Также в работе задействован основной и у ВАЗ-2106 довольно простое устройство.Однако иногда проблемы все же возникают. Итак, в процессе эксплуатации владельцы периодически выпускают ВАЗ-2106. Фото и описание процесса — далее в нашей статье.

Следует отметить, что основным преимуществом машин старшего поколения является возможность самообслуживания и ремонта без специализированных ключей и оборудования. Итак, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор гаечных ключей и головок.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: когда регулируется сцепление ВАЗ-2106? Привод сцепления сконструирован таким образом, что педали имеют свободный ход. Итак, обычно это от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит настройки элемента вышли из строя. Машине нужна переналадка сцепления. ВАЗ-2106 работать некорректно. При люфте нет интеграции механизма в рабочий шарнир с коробкой передач. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что между толкателем и вилкой сцепления должен быть зазор.В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого просто возьмитесь рукой за вилку сцепления (она находится под днищем, рядом с коробкой) и потрясите ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им укомплектован ВАЗ-2106 возле трансмиссии. На элементе не должно быть следов капель жидкости. При повреждении пыльника или нарушении герметичности соединений механизм подлежит замене.

Регулировка сцепления ВАЗ-2106 — способ №1

В в этом случае мы будем выставлять зазор от автомобиля, прямо на самой педали. Здесь будет установлен специальный кронштейн. Последний имеет толкатель главного цилиндра сцепления и гайки. Благодаря им и выставлен необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, переходите к установке люфта в нижней части автомобиля.

Метод № 2

Теперь нам нужно установить ход толкателя вилки. Регулируется до 5 миллиметров.Удерживайте ограничитель хода гаечным ключом. Ослабьте стопорную гайку на два оборота. Далее поворачиваем стопор в сторону кронштейна. Выборочно установите желаемый зазор. После этого снова удерживайте упор и снова затяните контргайку. Берем в руки линейку и замеряем зазор хода педали. Для этого нажмите на педаль сцепления рукой до тех пор, пока не появится явное сопротивление. Измерьте, насколько далеко переместилась вилка. При необходимости отрегулируйте зазор.

Регулировка толкателя рабочего цилиндра

Оптимальный ход педали можно отрегулировать, регулируя не только главный, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилки выключения сцепления. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Затем установите линейку так, чтобы она упиралась в конец элемента. Затем вручную нажмите вилку сцепления до упора. Фиксируем в сжатом положении. Мы запоминаем положение вилки относительно нашей линейки и измеряем свободный ход.

Приступаем к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания необходимой гайки используйте VD-40 или его аналог от производителя Mannol. Открутить нужно двумя ключами.

Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления. Закрепляем толкатель, чтобы он не вращался. Мы регулируем свободный ход элемента. Закручиваем стопорную гайку и заменяем пружину. Проверяем систему. Свободная игра должна быть нормализована.

Меняем сцепление своими руками, не снимая трансмиссию

Иногда установка зазора не дает желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Сделать это, не снимая коробку, вполне возможно. Итак, с чего начинается работа? Сначала откручиваем болты карданного вала и сам вал. Далее отсоединяем контакты от датчика индикации заднего хода … Откручиваем болты крышки сцепления. Демонтировать нижнюю траверсу. Ключом на тринадцать отверните гайки подушки крепления коробки передач. Сама трансмиссия с помощью опоры сдвигается в сторону, противоположную двигателю. В результате коробка должна лежать в системе.Чтобы агрегат не провисал и не соскочил при замене сцепления, поддерживайте его.

Что дальше

Следующим шагом является снятие корзины сцепления. Для этого зафиксируйте положение маховика (можно монтировкой) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс, используйте храповую головку). Осторожно отодвиньте отвинченную корзину в сторону и выньте изношенный диск сцепления. Также нам нужно снять выжимную коробку передач и вилку выжимной муфты.

Тогда нам просто нужно заменить изношенные элементы и собрать все в обратной последовательности. Учтите, что при выдавливании сцепления подшипник вала не должен шуметь. Если есть такой симптом, элемент меняют на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление).

Также проверяются лепестки корзины. Если они расположены неровно относительно друг друга, элемент необходимо заменить.Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других признаков деформации.

Вывод

Итак, мы разобрались, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с автомобиля. Как видите, все операции можно проделать своими руками. Главное при сборке сцепления — правильно отцентрировать диск относительно маховика. Регулировка осуществляется с помощью оправки. Последний должен свободно входить в подшипник и выходить из него.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не отрегулировано, если оно отрегулировано, если оно работает правильно, риск износа деталей сцепления будет минимальным при умеренной езде. Поэтому, если ваше сцепление не отрегулировано, мы рекомендуем вам прочитать это руководство, чтобы вы могли отрегулировать его в будущем.

Примечание!
Для регулировки потребуется запастись: основным набором гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А еще вам понадобятся: Плоскогубцы и плоскогубцы типа «Кобра»!

Где находятся рабочий цилиндр сцепления и главный цилиндр сцепления, которые регулируют сцепление?

Рабочий цилиндр можно легко увидеть, заглянув под днище автомобиля, он расположен одним концом на самой коробке передач, а другим концом вставлен в вилку сцепления, для получения более подробной информации о расположении рабочего цилиндра, фото ниже:

Главный цилиндр находится в моторном отсеке автомобиля, чтобы увидеть его под днищем автомобиля, нет смысла лазить, так как после открытия капота его хорошо видно.

Когда нужно регулировать сцепление?
Регулировка сцепления происходит при появлении очень значительного люфта при нажатии на педаль сцепления или при отсутствии люфта, примечание! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то отрегулируйте систему.

Примечание!
А также измерить на всякий случай свободный ход педали сцепления до ее выключения, который должен быть в пределах нормы — «25 — 35 мм»!

Система также должна быть отрегулирована, если между толкателем, обозначенным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, люфт полностью исчез или превышает «4-5 мм», он Этот ход очень легко проверить, взяв вилку сцепления рукой, как показано на рисунке, а затем поверните вилку из стороны в сторону.

Примечание!
На самом деле эту операцию проводить нельзя, но лучше всего сосредоточить все внимание на проверках обгонной муфты педали сцепления, потому что, как правило, если она в норме, то люфт толкателя и вилки сцепления тоже скорее всего будет нормально. Но тем не менее, если вы хотите проверить вилку, то проверьте ее, иначе из-за большого люфта вилок выжимной подшипник поддастся постоянной нагрузке, что может привести к его выходу из строя в ближайшем будущем, и поэтому придется заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировке, вам необходимо более подробно объяснить, как регулируется сцепление, для этого прочтите важную информацию чуть ниже:

Во-первых, сцепление можно регулировать из салона, для этого на самой педали сцепления устанавливается скоба, на которой, в свою очередь, установлен толкатель (обозначается буквой «А») главного цилиндра сцепления. , а за счет этого толкателя и находящихся на нем гаек можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Изнутри автомобиля сцепление регулируется только на начальный свободный ход педали, то есть начальный свободный ход на педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или совсем не , затем отрегулируйте его с помощью гаек-толкателей, которые обозначены буквой «A» на фотографии выше!

Во-вторых, сцепление регулируется снизу автомобиля, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», и он регулируется в пределах «4 — 5 мм».

Свободный ход педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. В рубрике: «Регулировка люфта вилки сцепления»)

1) Сначала, находясь в автомобиле, удерживайте упор гаечным ключом, обозначенным под цифрой «1», а в этот момент ключом под цифрой «2» ослабьте стопорную гайку на 1-2 оборота.

Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничитель гаечным ключом и при этом затягивайте стопорную гайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажмите педаль сцепления рукой до тех пор, пока педаль не начнет давить с ощутимым сопротивлением. Когда педаль стала нажиматься с ощутимым сопротивлением, то с помощью линейки измерьте свободный ход педали, который должен быть «0».4 — 2,0 мм «.

Примечание!
Если снова нарушается люфт, то в этом случае повторить операцию по регулировке длины толкателя с помощью гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью плоскогубцев отсоедините сначала возвратную пружину от вилки выключения сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь фактически люфт можно проверить и без снятия пружин, но только в этом случае при проверке люфта придется преодолевать сопротивление пружины!

2) Затем линейкой или угольником проверьте свободный ход вилки сцепления, для этого сначала установите угольник так, чтобы его конец был зафиксирован, то есть упирался во что-нибудь (Лучшее место для проверка показана на фото ниже)…

Затем, когда угольник расположится должным образом, вручную надавите вперед до упора на вилку сцепления и зафиксируйте в этом положении. Затем запомните положение вилки по отношению к квадрату. После запоминания отпустите вилку и таким образом измерьте ее свободный ход, который должен быть в пределах «4-5 мм».

Примечание!
Если люфт нарушен, отрегулируйте вилку!

Примечание!
Из-за того, что рабочий цилиндр находится почти под днищем автомобиля, он вообще очень грязный или вообще гайки толкателя закисают, и поэтому сдвинуть его гайки с места практически невозможно, следовательно, для облегчения работы с гайками можно сбрызнуть любой смазкой например «WD-40», облегчить работу!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой ослабляет стопорную гайку под буквой «B».

2) Затем с помощью плоскогубцев типа «Кобра» зафиксируйте ее так, чтобы она не проворачивалась (место обозначено буквой «А»), а затем ослабьте стопорную гайку «В» на 1-2 оборота.

3) Затем, продолжая удерживать толкатель плоскогубцами, вращая регулировочную гайку «B», добиться правильного свободного хода толкателя вилки сцепления.

Примечание!
После всех выполненных операций обязательно проверьте свободный ход педали сцепления!

Окончательная проверка работоспособности сцепления!

1) Сначала включите нейтральную передачу в коробке передач.Затем запустите автомобиль и дождитесь, пока двигатель прогреется до рабочей температуры. Далее, на самых низких оборотах, на которых работает ваш двигатель, выжмите сцепление и, как следствие, включите передачу заднего хода.

Примечание!
Передача заднего хода в этом случае вам придется включать без дребезжания и стуков и других посторонних шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне в автомобиле старайтесь включать каждую передачу в тот момент, когда это вам нужно, если передачи будут включаться без дребезжания и стука, то в этом случае сцепление работает исправно.

3) И в заключение постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина должна нормально ускоряться при разгоне, не должно быть такого, что вы нажимаете педаль скорости в красной зоне и машина не водить машину.

Примечание!
Этот пример показывает, что сцепление пробуксовывает!

Если эта проверка не дала результатов и сцепление по-прежнему работает некорректно, то в этом случае попробуйте сначала прокачать сцепление, а если это не помогает, то снимите и, как следствие, отремонтируйте сцепление, заменив его изношенные части с новыми.(Как прокачать сцепление, см. Статью «Прокачка сцепления на автомобиле»)

Дополнительный ролик:
Вы также можете узнать, как отрегулировать свободный ход вилочного толкателя, с помощью ролика ниже:

http://vaz-russia.ru

Основное назначение сцепления — временно разъединить трансмиссию и двигатель, а затем плавно их соединить. Эти операции важны во время движения, так как обеспечивают управление механической трансмиссией: трогание с места, торможение, остановку и переключение передач. При нарушении регулировки обгонной муфты соответствующей педали управление становится затруднительным — автомобиль плохо разгоняется и буксует, при переключении передач возникает хруст, движение становится невозможным. Как отрегулировать сцепление, и какие проблемы могут возникнуть при правильной регулировке этой педали?

Механизм сцепления

Муфта действует как связующее звено между трансмиссией и двигателем и предназначена для отсоединения и соединения входного вала коробки передач от маховика коленчатого вала.Переключение передач в автомобиле с механической коробкой передач возможно только при полностью выжатой педали сцепления. На этом этапе передачи крутящего момента не наблюдается, поскольку нет связи между коробкой передач и маховиком. Что касается конструкции рассматриваемого узла, то она представлена следующими компонентами:

Маховик, воспринимающий крутящий момент и передающий его через корзину на коробку передач. Корзина, в свою очередь, закреплена на маховике.
Прижимной и ведомый диск тесно связаны друг с другом.На их контакт влияет положение педали сцепления, которая находится в салоне автомобиля.
Разъединительный штекер обеспечивает отключение приводов.
Входной вал коробки передач, на которую передается крутящий момент.
Среди дополнительных элементов стоит выделить кожух, демпферные пружины, уменьшающие вибрацию, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают снижение трения между корзиной и маховиком.

Маховик напрямую связан с нажимным диском и вращается вместе с ним. Шлицевое сцепление с расположенным внутри входным валом коробки передач обеспечивает передачу вращения на ведомый диск. Механизм переключения передач следующий:

передача давления на выжимную вилку через систему привода;
смещает выжимной подшипник вместе со сцеплением с помощью вилки в сторону выжимных пружин нажимного диска;
временный отрыв корзины от маховика под действием давления подшипника;
опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта маховика с корзиной.

Диагностика необходимости регулировки сцепления

Активная работа ТС приводит к тому, что со временем отключение не происходит полностью из-за увеличения хода педали. Валы не выключаются полностью при максимально нажатии на педаль, и остается контакт с двигателем, что негативно сказывается на сроке эксплуатации агрегата и увеличивает нагрузку на зубья.

Если ход педали недостаточен, ведомый диск не включается полностью, следовательно, не весь крутящий момент передается при движении, и мощность автомобиля снижается.Также плавное отпускание педали сцепления в этом случае может привести к резкому зацеплению диска, что сопровождается рывками автомобиля и шумом в трансмиссии. Надежно определят необходимость регулировки по следующим признакам:

проседание педали сцепления;
удары или рывки при трогании с места;
посторонние шумы при переключении передач;
течь жидкости из приводной системы;
Недостаточный свободный ход педали сцепления.

Чтобы убедиться в необходимости 100% регулировки, измерьте расстояние между педалью и полом и сравните полученное значение с параметрами, указанными в инструкции по эксплуатации вашего автомобиля.

Общие проблемы

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

Пробуксовка сцепления подразумевает неполную передачу крутящего момента на ведущие колеса и передачу от коленчатого вала и маховика.Если педаль сцепления полностью нажата, машина может не запускаться или двигаться очень медленно. Во втором случае в салоне чувствуется запах гари от сгорания фрикционных накладок ведомого диска. Также возможно резкое движение. Причина рассматриваемой неисправности — отсутствие люфта педали сцепления, что легко устраняется регулировкой люфта. Эта мера будет неэффективной, если сальники коленчатого вала изношены, что приводит к маслянистости или износу фрикционных накладок ведомого диска.
Сцепление включено, но не полностью выключено или фрикционный диск не отделяется от поверхности маховика при отпускании педали. Подтверждающим фактором является переключение передач с определенной трудностью, удары шестерен коробки передач и зубьев синхронизатора. В результате зубы могут сломаться. Причиной неисправности может быть превышение свободного хода педали сцепления, попадание воздуха в гидропривод или перекос ведомого диска, поломка фрикционных накладок. Обе неисправности нельзя игнорировать, иначе не только ухудшится управляемость автомобиля, но и повысится скорость износа фрикционного материала диска сцепления.Также изнашивается поверхность маховика и ведущего диска.
Сцепление включается слишком поздно или рано. В случае позднего срабатывания автомобиль начнет трогаться при медленном отпускании педали только в момент ее остановки в конце хода, когда она почти полностью отпущена. При раннем срабатывании движение автомобиля начинается с самого начала отпускания педали сцепления, то есть комбинированного хода педали нет. Перед регулировкой сцепления следует выяснить точное расстояние от педали до пола и ее свободный ход.

Регулировка сцепления на разных марках автомобилей

Для разных автомобилей расстояние для комбинированного хода педали может быть разным и этот момент необходимо указать в инструкции по эксплуатации. Рассмотрим пошаговую процедуру настройки для разных моделей.

ВАЗ-2108, 2109, 2199

Порядок регулировки сцепления следующий.

Измерьте расстояние между нижним краем педали и полом при полностью нажатой педали.Оптимальное расстояние для этих моделей 18-20 см.
Выжмите педаль рукой до конца и измерьте расстояние от пола до нижнего края. Оптимальное значение 6-7 см.
Отнимите результат второго измерения от первого, в итоге у вас должно получиться 13-14 см.
Ослабление или затяжка сцепления рекомендуется, если значение, полученное вычитанием, неверно.
Удерживая регулировочную гайку одним гаечным ключом, ослабьте контргайку вторым.Поверните регулировочную гайку по часовой стрелке, чтобы увеличить ход педали. Последний должен сместиться вниз.
Произведите контрольные измерения и затяните стопорную гайку, если вы можете достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
Отсоедините датчик массового расхода воздуха и открутите хомут.
Втяните кабель как можно дальше, удерживая его за резьбовой наконечник.Будьте готовы преодолеть сопротивление пружины, прикрепленной к педали сцепления.
Используйте штангенциркуль, чтобы измерить расстояние между вилочным рычагом и пластмассовой отверткой. Полученные размеры должны соответствовать 2,7 см.
Используйте рожковый гаечный ключ, чтобы ослабить или затянуть гайку, если вы получите другой результат.
Выполните повторное измерение, нажав соответствующую педаль.
Установите воздушный фильтр на место.

ВАЗ-2107

Регулировка в этом случае требует использования эстакады или приямка. В крайнем случае можно установить автомобиль на опоры с помощью домкрата:

После регулировки свободного хода необходимо добиться расстояния между верхним положением педали и упором 0,4-2 мм. Для регулировки при необходимости используйте ключ на «10» и слегка отверните стопорную гайку вращательными движениями.
Необходимость снятия защитного экрана возникает, если в системе двигателя используется впрыск топлива.
Очистите резьбу толкателя от грязи перед нанесением смазочной смеси.
Проверьте ход толкателя, так как он влияет на ход выжимного подшипника. Отожмите вилку до упора и измерьте расстояние хода толкателя (4-5 мм). Пружину лучше заранее отсоединить от рычага, иначе придется приложить усилие.
Используйте ключ на 17 для регулировки хода толкателя. В то же время не допускайте вращения регулировочной гайки. Используйте ключ на 13, чтобы ослабить стопорную гайку.
Используйте ключ «8», чтобы закрепить толкатель, и установите необходимое расстояние 4-5 мм с помощью ключа «17».
Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно быть 3 см.

«Лада Приора»

В случае с «Ладой Приора» можно использовать два метода измерения положения троса. В первом случае ориентиром должен быть ход педали сцепления (123 — 125 мм). Во втором случае можно измерить длину кабеля, выходящего из корпуса. Следует освободить 2,7 см. В подавляющем большинстве случаев водители предпочитают первый способ, поскольку он более надежен.

ВАЗ-2114, 2115

Для этих моделей регулировка автосцепления происходит следующим образом.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Рекомендуется проверять правильность регулировки каждый раз при техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух типах неисправностей:

Пробуксовка сцепления — при полностью отпущенной педали диск проскальзывает и не передает мощность двигателя на трансмиссию в полном объеме;
Выводы сцепления — когда педаль полностью нажата, диск не отходит от маховика, что препятствует нормальному переключению передач и заставляет машину двигаться, когда в этом нет необходимости.

Кроме того, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс настройки состоит из двух частей. Первый выполняется в салоне, второй — под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобятся:

Ключ на 8 или 10 в зависимости от модели рабочего цилиндра сцепления;
Ключ рожковый на 13;
Гаечный ключ рожковый на 17.

Первая регулировка включает настройку хода педали сцепления.Выполняется из салона, под рулевой колонкой. Для ограничения полного хода используется специальный регулировочный винт, фиксируемый контргайкой. Скручивая или откручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Регулировать полный ход обычно не нужно, он устанавливается на заводе и меняется очень редко.

Вторая часть регулировки — установить свободный ход педали. В обычном режиме он должен составлять 30-35 мм. Однако некоторые автомобилисты регулируют свободный ход со своими индивидуальными привычками и предпочтениями.Такой подход вполне приемлем при условии, что он не влияет на работоспособность и долговечность деталей автомобиля ВАЗ 2107.

Итак, чтобы проверить и настроить, спускаемся в смотровую яму. Зазор проверяется отводом вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор существенно отличается от нормативного, его необходимо скорректировать. Для этого:

Снимите пружину, возвращающую вилку сцепления в исходное положение;
Отпустите контргайку на толкателе;

Удерживая толкатель ключом 8 (10), закрутите или закрутите упорную гайку до достижения необходимого зазора;

Закрепляем упорную гайку контргайкой;
Проверка зазора;
Устанавливаем пружину на место.

На этом процедура регулировки завершена. Однако, чтобы быть уверенным в правильности полученного результата, необходимо проверить адгезию в действии. Для этого заводим машину, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен начать движение примерно на половине хода педали. Допускается регулировка, в том числе включение сцепления ниже или выше, но недопустимо включение в самый верх или низ, так как существует риск вышеперечисленных неисправностей.

Система сцепления в каждом автомобиле является одним из ключевых компонентов системы управления, в случае выхода из строя которого невозможно продолжить движение. Управление сцеплением осуществляется с помощью педали. Наверное, не стоит говорить о том, что это очень сложная система, требующая систематического ухода и внимания, и произвести настройку должен уметь любой водитель.

Благодаря правильно отрегулированной муфте значительно снижается риск преждевременного износа деталей сцепления, например, диска сцепления.

[Скрыть]

Признаки отказа сцепления

Попробуем в общих чертах разобраться в процессе отладки сцепления. Зачем нужна корректировка? Если своевременно не провести настройку, то в дальнейшем это приведет к ремонтным работам или полной замене всей системы. Если ход педали увеличивается, это впоследствии приведет к неполному отключению, диск все равно будет контактировать с маховиком мотора.

Если наоборот, то есть ход педали небольшой, то полного включения не будет, ведомый диск, как говорят водители, проскочит, или потеря крутящего момента.

Системная диагностика

Начнем с самого простого. Нужна обычная линейка. Однако измерение хода педали требуется, когда возникают проблемы при переключении передач или при запуске.
Если вы начинаете движение и в это время наблюдаются рывки или удары, треск при переключении скоростей или педаль падает, это явные признаки того, что систему необходимо отрегулировать.
Кроме того, вы можете поставить диагноз лично. Вам нужно запустить двигатель, медленно отпустить педаль и начать движение.
Если автомобиль трогается с места сразу после отпускания педали, это означает, что свободного хода недостаточно. В противном случае, если автомобиль не движется, даже если педаль отпущена, это означает, что ее ход превышает норму.
Линейкой или рулеткой измеряем расстояние между полом и педалью — оно должно быть 160 миллиметров, иначе его нужно отрегулировать.

Инструменты

Подготовительные работы

Для проведения регулировки ставим машину на яму или эстакаду.Если такой возможности нет, то соблюдая все меры безопасности, необходимо поставить машину на опоры с помощью домкрата.

Регулировка

Проверка

После завершения обязательно проверьте:

Включите нейтраль. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Потом на малых оборотах выжимаем сцепление и включаем задний ход … Если все в порядке, то включится свободно, без шума!
Следующий тест — разгон автомобиля ВАЗ 2107 и поочередное переключение всех скоростей.Если они включаются без лишнего шума, значит система настроена правильно. Обязательно обратите внимание на то, что машина нормально разгоняется.

В заключение хочу сказать, что сцепление — очень важная система, с которой нужно обращаться осторожно. Например, при неправильном обращении и несвоевременном обслуживании сцепление может просто сгореть. Точно так же может произойти непроизвольное движение машины, и в этом случае последствия могут быть самыми непредсказуемыми.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка сцепления на классических моделях ВАЗ»

В этом видео показано, как регулировать и затягивать сцепление на традиционных автомобилях ВАЗ.

Запчасти на Лада Нива 4х4 | Амортизатор крышки багажника / амортизатор крышки багажника для Лада 2101-2107 и Лада Нива, 2101-2

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и как цветной карандаш специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный экран, Безумная гвардия, Эмблема, Шильдик, Спортивный руль, Ступица руля
Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Tool Shop

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвано

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Lada, не стесняйтесь обращаться к нам.

Особенности ремонта

Регулировка сцепления ВАЗ-2106 необходима для отключения коробки передач от двигателя. С помощью редуктора вращательное движение передается от маховика, расположенного на коленчатом валу, на коробку передач. Своевременная регулировка механизма — залог нормального функционирования всего автомобиля.Он не подведет ни на дороге, ни в городской пробке.

Особенности механизма сцепления

На автомобилях классической серии установлено однодисковое фрикционное сцепление. В отличие от более новых моделей автомобилей на «классике» установлен гидропривод, в который входят рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.

Но в нем много элементов, способных сломать и обездвижить автомобиль. В случае неисправности необходимо осмотреть и отрегулировать механизм.Самостоятельно вы сможете выполнить всю работу за 20-30 минут. Регулировку сцепления можно производить даже без подъемника или приямка, требуется всего несколько ключей.

Частота настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется, если значение превышает 2 мм. Если у педали очень большой ход и есть провалы, то нужно отрегулировать положение. Пока вы не отрегулируете механизм, сцепление будет работать некорректно.

В случае люфта в механизме, то ведомый и мастер диски нельзя отключать друг от друга.Если вы заметили провалы педали, вам нужно будет заново установить свободный ход. Установите зазор между стяжным штифтом и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной возле коробки передач, необходимо переместить ее в разные стороны и измерить расстояние перемещения.

Рядом с коробкой передач находится рабочий цилиндр, на который не должно быть потока тормозной жидкости. В случае повреждения пыльника или нарушения герметичности всех соединений, необходимо произвести замену механизма.

Первый этап регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно произвести после установки зазора (прямо из салона) до педали. Если вы внимательно посмотрите на конструкцию привода, то увидите, что на нем есть скоба, к которой прикручивается толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем. Отсюда можно осуществлять и корректировку свободного хода педали.После того, как вы добились зазора максимум в 2 мм, необходимо установить зазор на рабочем цилиндре.

Второй этап регулировки

Для этого необходимо установить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Сделайте следующее:

Используйте гаечный ключ, чтобы удерживать упор.
Ослабьте стопорную гайку, повернув ее не более чем на 2 оборота.
Поверните ограничитель гаечным ключом в направлении, в котором расположен кронштейн.
Опытным путем поставил необходимый зазор.
Затяните контргайку.
Используйте линейку для измерения хода педали. При необходимости повторите все процедуры еще раз.

Для проверки хода необходимо нажимать рукой на педаль сцепления до появления сопротивления. С помощью линейки измерьте, насколько толкатель отодвинут назад.

Измерение свободного хода толкателя

Также можно отрегулировать ход педали при помощи настройки рабочего цилиндра, который установлен возле КПП.Перед регулировкой рабочего цилиндра сцепления ВАЗ-2106 нужно убедиться, что его шток имеет большой свободный ход. Для замера нужно выполнить несколько простых действий:

Отсоединить возвратную пружину, которая установлена на вилке сцепления. Это позволит избавиться от лишних сопротивлений при настройке.
Установите линейку так, чтобы ее край находился на конце толкателя.
Полностью задвиньте штекер. Только это нужно делать руками, никаких дополнительных приспособлений не требуется.
Зафиксируйте вилку сцепления в сжатом состоянии.
Измерьте свободный ход пробки линейкой.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в такой последовательности:

Очистите все детали от коррозии и грязи. Закрутите соединения проникающей смазкой.
Снимите гайку, которая находится на толкателе рабочего цилиндра.
Один ключ держать болт для регулировки, а второй, чтобы ослабить стопорную гайку.
Зафиксируйте толкатель так, чтобы он не вращался.
Эмпирическим путем отрегулируйте свободное колесо и затяните контргайку.
Установите пружину на место.

Проверьте работу всей системы сцепления, измерьте свободный ход всех компонентов. Если он более проложен и есть зазоры, нужно повторить регулировку.

Если настройка не помогла

Если регулировка педали сцепления ВАЗ-2106 не принесла желаемого эффекта, то причина большого свободного хода кроется в корзине и диске. Желательно установить новый комплект, в который входят:

Корзина (приводной диск крепится непосредственно на маховике коленчатого вала).
Ведомый привод (находится внутри корзины, соединен с первичным валом коробки передач шлицевым соединением).
Выжимной подшипник (установлен на первичном валу и приводится вилкой).
Болты и стопорные шайбы.

После установки всех новинок необходимо отрегулировать сцепление ВАЗ-2106 и убедиться, что тормозная жидкость в системе хорошего качества и не содержит примесей.Старайтесь менять жидкость хотя бы раз в два года.

Регулировка сцепления ВАЗ-2106

В устройстве любого автомобиля присутствует такой элемент как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Чтобы задействовать эти два агрегата (двигатель и трансмиссию), используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работе задействован главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет довольно простое устройство.Однако иногда возникают проблемы. Так, при использовании владельцами сцепление ВАЗ-2106 периодически регулируется. Фото и описание процесса — далее в этой статье.

Следует отметить, что главным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно — это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: а когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали находится свободное колесо.Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит, настройки элемента утеряны. Автомобиль требует повторной регулировки сцепления. ВАЗ-2106 работать некорректно. У люфте нет интеграции механизма в рабочее соединение с КПП. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае обнажим зазор из салона автомобиля, непосредственно на самой педали.Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка. Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из кабины можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Метод № 2

Теперь нам нужно настроить ход толкателя вилки. Регулируется до 5 миллиметров.Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна. Подбираем необходимый зазор выборочно. После этого снова зажмите упор и снова затяните стопорную гайку. Берем в руки линейку и замеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости снова поставить зазор.

Регулировка толкателя рабочего цилиндра

Регулировка оптимального хода педали путем регулировки не только главного сцепления, но и рабочего цилиндра сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты.

Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажмите вилку сцепления. Закрепляем в сжатом положении. Вспомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа.

Один удерживаем регулировочный болт, второй откручиваем контргайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем стопорную гайку и устанавливаем пружину на место. Проверяем работу системы. Свободный поворот должен быть нормализован.

Поменять сцепление вручную, не снимая трансмиссию

Иногда на выдержке не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданного привода и самого вала. Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отодвигается в сторону, напротив двигателя, с помощью крепления.В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе нужно удалить прилипание корзины. Для этого зафиксируйте положение маховика (можно использовать крепление) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и снимите изношенный диск сцепления.Еще нам нужно снять выжимной подшипник первичного вала и вилку выключения сцепления.

Далее остается только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен быть шумным. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление). Также проверяются лепестки корзины. Если они стоят друг относительно друга неровно, элемент необходимо заменить.Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Заключение

Итак, мы разобрались, как выставить свободные манжеты и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления — правильно отцентрировать диск относительно маховика. Установка выполняется с помощью оправки. Последний должен свободно входить в подшипник и выходить из него.

Как прокачать сцепление на автомобиле ВАЗ-2106 🚩 как прокачать Ceplene ВАЗ 2106 🚩 Марки автомобилей

Инструкция

Если прокачка производится после замены тормозной жидкости, сначала необходимо очистить сливной штуцер главного цилиндра сцепления от грязи и пыли. Можно использовать металлическую щетку.

Возьмите подготовленный шланг и наденьте его на сетку.Шланг должен скользить с небольшим натягом. Второй конец шланга поместите в емкость. Предварительно залейте в бачок немного тормозной жидкости и проследите, чтобы конец шланга постоянно был в ней погружен.

Затем попросите помощника сесть в машину. Помощник 4-5 раз резко нажимает на педаль сцепления. Интервал между нажатиями должен составлять 2-3 секунды. Если после нажатия педаль возвращается в исходное положение и нажимается, затяните ее обратно.

После постукивания есть помощник, чтобы удерживать педаль в нажатом состоянии. В этот момент вы слегка отпускаете ключ сливного штуцера и смотрите, как из подготовленных емкостей из шланга выливается жидкость с пузырьками воздуха.

После того, как слив жидкости из шланга прекратится, затяните штуцер, отпустите педаль сцепления. Затем попросите помощника снова нажать на педаль и повторить цикл. По мере прокачки педаль сцепления должна «затвердеть».

Цикл повторяется 3-5 раз или до тех пор, пока из шланга в баке не перестанут выходить пузырьки с воздухом. В это время следите за уровнем тормозной жидкости в бачке. Избегайте опускания уровня жидкости ниже 10 мм от дна резервуара!

Как только воздух выйдет, затяните штуцер и снимите шланг.Второй конец шланга держать в емкости с тормозной жидкостью, потому что шланг заполнен жидкостью. Слейте жидкость из шланга и снимите ее.

Наполните резервуар до нужного уровня и закройте крышку. Вытрите любые капли тормозной жидкости тряпкой. Проверить систему на герметичность. Если все в порядке — используйте машину в штатном режиме.

Komponen apa yang diperbuat daripada ВАЗ-2106 сцепление? Клац Мастер Силиндер дан Бекерья — Керета

Semua percaya bahawa jika kereta mempunyai structure mudah dan kos rendah, ia tidak sukar untuk mengikat ВАЗ-2106.Silinder Индук Клац, Дипасанг ди Петак Энджин дан Дихубунгкан Денган педаль, Мемпуняй структура Ян Агак комплекс.

Hampir semua kereta kos rendah moden dilengkapi dengan penghantaran kabel. Hidraulik adalah banyak kereta mahal. Tetapi enam pada satu masa dianggap elit, dan pereka untuk itu tidak melepaskan apa-apa. Система hidraulik mengenakan keperluan tertentu — perlumbuat penggantian unsur-unsur dan penyelenggaraan ян тепат пада масанья.

Клатч Sistem Pemacu

Hanya dua komponen utama dalam sistem klac ВАЗ-2106.Силиндер Индук клац мемболехкан и мембуат теканан далам тиуб керана кекуатан отот пеманду. Пекерджа бертиндак атас гарпу, мемаку галас пембебасан. Ringkasnya, anda boleh menerangkan kerja keseluruhan sistem:

Apabila anda menekan pedal, batang bergerak di silinder utama. Oleh kerana sistem ditutup, tekanan meningkat dengan ketara.
Di bawah tindakan tekanan ini, omboh itu dipendam dalam silinder kerja, yang dipasang di perumahan klac.

Педаль Selepas melepaskan, себаликня берлаку:

Apabila pedal dibebaskan, rod silinder utama kembali ke kedudukan awalnya, akibatnya jumlah di dalam sistem meningkat dan tekanan menurun.
Весна кембали бертиндак пада силиндер керджа, ян мемболехкан род иту бергерак ке кедудукан авальня.
Sistem ini mempunyai tangki pengembangan, yang diisi dengan cecair.

Олег Керана Бендалир Керджа Менггунакан Дженис Брек DOT-3. Ia mempunyai banyak aditif, мерека menyumbang kepada operasi normal mekanisme. Aditif ini mempunyai kesan yang menguntungkan pada logam danmbolehkan silinder lebih sejuk.

Куба tuangkan ke dalam sistem hanya cecair yang disyorkan oleh pengeluar.Kerja berkesan bergantung kepada kualiti bendalir yang dituangkan ke dalam sistem. Джанган биаркан тахап джатух ке танда минимум. Teratas dengan cecair jika perlu.

Керосакан Утама

Walaupun kos pembinaan yang tinggi, klac ВАЗ-2106 sering rosak. Silinder klac gagal, muncung muncul. Ини берлаку атас себаб-себаб берикут:

Haus yang berlebihan bahagian-bahagian silinder yang berfungsi dan utama.
Penggunaan cecair brek tidak disyorkan oleh pengeluar kenderaan.
Mengurangkan tahap bendalir dalam tangki pengembangan kerana kerosakan atau kelemahan klip hos.

Harga silinder master klac ВАЗ-2106 адалах 400-600 руб, bergantung kepada pengeluar. Tetapi anda boleh mencari bahagian янь lebih mahal. Комплект пембайкан седикит лебих мурах — кира-кира 300 рублей.

Педаль Кегагалана

Кегагалан педаль адалах салах сату танда утама mekanisme клац ВАЗ-2106 телах менджади тидак дапат дигунакан. Силиндер Индук Клац Болех Кехиланган Сесак.Tetapi jangan segera berdosa kepadanya, anda perlu berhati-hati memeriksa semua elemen sistem. Tiub янь menyambungkan silinder mestilah tidak mempunyai kebocoran bendalir brek. Пада bangunan silinder itu sendiri juga tidak boleh menjadi jejaknya. Jika pedal gagal, klac tidak akan berfungsi dengan normal.

Masalah berikut mungkin berlaku:

Pemindahan gear sukar.
Kurangkan tahap cecair dalam tangki pengembangan.
Dengan operasi jangka panjang dalam mod ini, galas pembebasan, bakul, cakera gagal.

Sekiranya anda melihat kegagalan pedal, cubambaiki secepat mungkin, dengan setiap tekan cecair akan keluar dari sistem.

Apa yang anda perlukan untuk мембайки?

Джика силиндер утама атау керджа телах менджади тидак дапат дигунакан, анда перлу мембуат пембайкан. Пада Джуалан Анда Болех Менчари Кит Кхас Ян Тердири Дарипада Поршень, О-Цинцин, Мата Воздух. Tetapi untuk memasangnya pada silinder янь дипакай лама тидак mungkin sesuai. Поршень дан cincin mempunyai saiz standard, tetapi permukaan dalaman silinder dihasilkan selama bertahun-tahun, дан dalam kebanyakan kes ia berlaku tidak sekata.

Олег Иту, apabila memasang поршень baru дан hampir sempurna, anda tidak akan mendapat kesan yang betul. Пада pembaikan perlu Untuk mendapatkan bendalir brek. Secara umum, sumbernya tidak lebih daripada dua tahun. Ханья Далам Кес Ини, Секаир Акан Берфунгси Денган Чекап Ян Мунгкин, Джика Темх Ини Мелебихи, Адитиф Ян Дитамбахкан Кепада Секаир Акан Беркуранг.

Sebelum memulakan pembaikan, pastikan untuk mengalirkan semua bendalir dari sistem. Untuk melakukan ini, anda perlu mengeluarkannya dari tangki pengembangan dengan pir.Кемудиан, кабут пембалут ди атас силиндер керья, хапускан остаток.

Силиндер пенггантян

Ini adalah mekanisme yang dipasang pada peti masuk klac ВАЗ-2106. Педаль Silinder Induk klac dipasang di seberang. Урутан тиндакан:

Keluarkan tangkapan dari penolak.
Keluarkan musim balik.
Berhati-hati melepaskan kacang yang berada di hos bendalir.
Keluarkan cecair brek dengan menanggalkan hos.
Keluarkan dua baut yang mengunci silinder.Tarik penolak dari garpu klac.

Apabila mengeluarkan, anda mesti memasang прокладка getah dengan mesin basuh pada hos baru. Далам комплект untuk pembaikan tidak. Berkumpul dalam urutan terbalik. Денган бантуан каканг, ян терлетак пада батанг, педаль хода клац диселараскан. Tetapi ini perlu dilakukan hanya selepas mengepam.

Menggantikan silinder utama

Bekerja dengan menggantikan silinder ind klac dengan ВАЗ-2106 hampir sama. Педаль Ia tetap bertentangan dengan.Batang silinder utama disambung secara mekanikal ke pedal. Prosedur penggantian adalah seperti berikut:

Tuangkan bendalir brek dari sistem.
Matikan hos ke tangki pengembangan.
Cabut tiub yang masuk ke silinder kerja.
Cabut dua baut yang digunakan untuk me-mount partition.

Selepas itu, silinder brek utama dikeluarkan, ia dibaiki atau diganti sepenuhnya.

Система pendarahan

Peranti silinder индукционный клапан ВАЗ-2106 adalah sama seperti pada elemen serupa sistem brek.Perdarahan dilakukan dengan cara yang sama:

Sistem keseluruhan dipasang, sambungan berulir diperketat.
Далам танки pengembangan dicurahkan cecair ke tahap purata.
Pada penyumbat telinga, satu tiub diletakkan, yang diturunkan ke dalam bekas kecil dengan bendalir brek.
Pembantu menekan pedal klac beberapa kali dan kemudian menguncinya dalam kedudukan yang tertekan.
Pada masa ini, sedikit melepaskan alat pemutus untuk melepaskan udara.

Ulangi dua titik terakhir beberapa kali sehingga udara berhenti keluar dari sistem. Pastikan anda memantau tahap bendalir brek. Jika tidak, mekanisme ini akan berfungsi untuk kering, mungkin diperlukan Untukmbongkar silinder master clutch VAZ-2106 untuk pembaikan.

Какие компоненты сцепления ВАЗ-2106. Главный цилиндр сцепления и рабочий

Все считают, что если автомобиль имеет простую конструкцию и невысокую стоимость, то ВАЗ-2106 сложностью не отличается.Главный цилиндр сцепления, установленный в моторном отсеке и соединенный с педалью, имеет относительно сложную конструкцию.

Практически все современные бюджетные автомобили оснащены тросовой трансмиссией. Гидравлика — удел дорогих машин. Но шестерка в свое время считалась элитной, и дизайнеры ни о чем не пожалели. Гидравлическая система предъявляет определенные требования — необходимо своевременно производить замену элементов и техническое обслуживание.

Система привода сцепления

В системе сцепления всего два основных узла ВАЗ-2106.Муфта главного цилиндра позволяет создавать давление в трубках за счет мускульной силы водителя. Рабочий работает с вилкой, приводящей в движение выжимной подшипник. Вкратце можно описать работу всей системы:

При нажатии на педаль шток перемещается в главном цилиндре. При закрытии системы давление резко повышается.
Под этим давлением поршень выдавливается в рабочем цилиндре, который установлен на картере сцепления.

После отпускания педали происходит обратный процесс:

Когда педаль отпускается, шток главного цилиндра возвращается в исходное положение, тем самым увеличивая объем внутри системы и снижая давление.
Возвратный цилиндр воздействует на рабочий цилиндр, что позволяет штоку двигаться в исходное положение.
В системе есть расширительный бак, в который заливается жидкость.

В качестве рабочей жидкости используется тормоз типа ДОТ-3. В нем много добавок, они способствуют нормальной работе механизма. Эти добавки благоприятно влияют на металл, позволяют цилиндрам лучше остывать.

Старайтесь заливать в систему только те жидкости, которые рекомендованы производителем.Эффективная работа напрямую зависит от качества жидкости, которая заливается в систему. Никогда не допускайте падения уровня до минимальной отметки. При необходимости долейте жидкость.

Основные поломки

Несмотря на дороговизну конструкции, сцепление ВАЗ-2106 часто ломается. Цилиндр сцепления вышел из строя, есть прыщики. Это происходит по следующим причинам:

Чрезмерный износ деталей рабочего и главного цилиндра.
Использование тормозной жидкости, не рекомендованной производителем автомобиля.
Снижение уровня жидкости в расширительном бачке из-за ее повреждения или ослабления хомутов труб.

Цена главного цилиндра сцепления ВАЗ-2106 составляет 400-600 рублей в зависимости от производителя. Но можно найти и дорогие запчасти. Ремкомплект немного дешевле — около 300 руб.

Неисправности педали

Неисправность педали — один из главных признаков того, что механизм сцепления ВАЗ-2106 пришел в негодность. Главный цилиндр сцепления может потерять герметичность.Но не стоит сразу грешить на это, нужно внимательно изучить все элементы системы. Трубки, соединяющие цилиндры, не должны иметь утечек тормозной жидкости. На корпусах самих баллонов не должно быть и следа. Если педаль выйдет из строя, сцепление не будет работать нормально.

Могут возникнуть следующие проблемы:

Сложное переключение передач.
Уровень жидкости в расширительном бачке падает.
При длительной работе в этом режиме выходят из строя выжимной подшипник, корзина, диск.

Если вы заметили неисправность педали, постарайтесь как можно скорее отремонтировать, так как при каждом нажатии жидкость будет уходить из системы.

Что нужно отремонтировать?

Если основное или рабочее оборудование цилиндра пришло в негодность, потребуется его ремонт. В продаже можно найти специальные комплекты, состоящие из поршней, уплотнительных колец, пружин. А вот устанавливать их на старые изношенные цилиндры вряд ли целесообразно. Поршни и кольца стандартных размеров, но внутренняя поверхность цилиндра изготавливается годами, и в большинстве случаев это происходит неравномерно.

Поэтому при установке новых, практически идеальных поршней должного эффекта вы не получите. При ремонте необходимо приобретать тормозную жидкость. В целом его ресурс не более двух лет. Только в этом случае жидкость будет работать максимально эффективно, при превышении этого срока улетучатся добавки, которые будут добавлены в жидкость.

Перед тем, как приступить к ремонту, обязательно слейте всю жидкость из системы. Для этого необходимо его грушей откачать из расширительного бачка.Затем, открутив спускной штуцер на рабочем цилиндре, избавиться от остатков.

Замена рабочего цилиндра

Это механизм, который устанавливается на картер сцепления ВАЗ-2106. Главный цилиндр сцепления установлен напротив педали. Последовательность:

Снимите фиксатор с толкателя.
Снимите возвратную пружину.
Осторожно открутите гайку на шланге для жидкости.
Слейте тормозную жидкость, открутив шланг.
Снимите два болта, которыми крепится цилиндр. Толкатель необходимо вытащить из вилки сцепления.

При снятии необходимо установить резиновую прокладку с шайбой на новый шланг. В комплекте для ремонта его нет. Соберите в обратном порядке. Педаль сцепления регулируется с помощью гайки, которая находится на штоке. Но делать это нужно только после прокачки.

Замена главного цилиндра

Практически аналогичная работа проводится по замене главного цилиндра сцепления на ВАЗ-2106.Он закреплен напротив педали. Шток главного цилиндра механически соединен с педалью. Процедура замены следующая:

Слейте тормозную жидкость из системы.
Открутите шланг, ведущий к расширительному бачку.
Выкрутите трубку, идущую к рабочему цилиндру.
Закрутите два болта, которыми крепится перегородка.

После этого снимается главный тормозной цилиндр, производится его ремонт, либо полная замена.

Прокачка системы

Расположение главного цилиндра сцепления ВАЗ-2106 примерно такое же, как на аналогичном элементе тормозной системы. Удаление воздуха производится аналогично:

Вся система собрана, резьбовые соединения затянуты.
В расширительный бачок налита жидкость до среднего уровня.
На штуцер для прокачки надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
Помощник несколько раз нажимает педаль сцепления, а затем фиксирует ее в нажатом положении.
В это время слегка поверните спускной клапан, чтобы позволить воздуху выйти.

Последние два пункта повторяются несколько раз, Воздух из системы не перестанет.
