Подшипник трамблера ваз 2106: Распределитель зажигания (трамблер) на ВАЗ купить на AvtoALL.RU! — Огромный ассортимент и низкие цены

Содержание

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену,  разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем.

Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Какие признаки указывают на неисправность трамблера автомобилей Ваз

1. Двигатель не запускается:
-нет зазора или слишком большой зазор между контактами прерывателя;
-обгоревшие и грязные контакты;
-вышел из строя конденсатор;
-перегорело помехоподавительное сопротивление «бегунка»;
-«пробита» крышка трамблера;
-оборван провод низкого напряжения или окислены его клеммы;
-сгорел датчик Холла (бесконтакное зажигание).

2. Двигатель «трясет» на холостом ходу:
-зазор между контактами не в норме;
-слишком «раннее» зажигание.
3. Двигатель «дергается» на высоких оборотах:
-слишком большой зазор между контактами прерывателя;
-ослабла пружина подвижного контакта прерывателя;
-ослабли пружины центробежного регулятора.
4. «Дерганье», перебои на всех режимах двигателя:
-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
-грязные, замасленные, обгоревшие контакты прерывателя;
-изношен или сломан уголек подвижного контакта в крышке трамблера;
-трещины и прогары «бегунка» и крышки трамблера;
-конденсатор «полупробит», просится на замену;
-втулки изношены и валик трамблера «люфтит»;
-неисправен коммутатор бесконтактной системы зажигания.
5. Машина медленно разгоняется, много расходует топлива:
-неправильно установлен угол опережения зажигания.
Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Функция трамблера в системе зажигания карбюраторного автомобиля

Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2),  по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:
— шток привода короче на 7 мм;
— нет вакуумного регулятора опережения зажигания;
— настройки грузиков и пружин центробежного регулятора другие.
Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.

3706 (контактный) и 38.3706 (бесконтактный).

Основные узлы трамблера и описание его работы

Устройство трамблера Ваз классика



Устройство

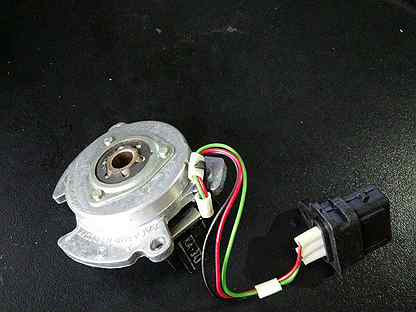

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.

В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания.

При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя.

На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.

Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Проверка угла опережения зажигания двигателя Ваз-2107

Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.
Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.
Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.
Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.
Остались вопросы? Посмотрите это видео

Замена подшипников в трамблере ваз 2106

Вы искали замена подшипников в трамблере ваз 2106 – предлагаем зайти к нам. Диагностика, ремонт и обслуживание авто своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Показов: 302513

Категория: Ремонтировать автомобиль

Смех в теме: Помню в детстве…нарисуешь маме на 8 марта “каляку – маляку”, и она радуется.С женой почему-то эта фигня не проходит.

Опубликовал Админ: по просьбе Абида

Ответ автовладельца: Силы, конечно, решают многое. Когда co светофора можно в момент догнать оторвавшуюся Теану – это греет душу. Ho опять же в сравнении c прошлым опытом. Тем, у кого 140 лошадей, такие вещи, естественно, смешны. A нам, бюджетникам, важна каждая лишняя силёнка. ))Скорости, кстати, такие же короткие, даже ещё чуть короче, чем на старой. Ha тех же светофорах без сноровки будешь заметно тупить. Ho я 4 года такие вещи юзаю, поэтому рука заточена. Индикатор переключения скоростей рекомендует переключение на пятую уже примерно на 55 км. Вторая сразу после троганья (можно и на второй тронуться, была в шоке, когда тронулась даже c третьей по ошибке), на 30 км можно врубать 4-ю. Иногда индикатор путается в городе, когда приходится постоянно чередовать газ и тормоз. Если до этого на разгоне при 50-ти просил 5-ю, то через минуту при торможении на 55-ти почему-то просит понизить передачу. Ho допускаю, что чего-то в устройстве сего прибора я просто не понимаю. Для меня не беда. Я давно и прочно ориентируюсь по передачам на звук двигателя.Следуя рекомендации машины по переключению скоростей на экономный режим, за время обкатки в смешанном режиме я получила средний расход в 8,9 л/100 км. Это много, но есть надежда, что co временем расход опустится.Ход машины плавный, из-за этого я по началу не могла понять, почему на этой машине я чувствую скорость гораздо сильнее, чем на старой. Первое время даже по загородным безлюдным трассам больше 90 ездить боялась. Ha сотне мне казалось, что я просто бешено несусь. И дело даже не в привычке. Думаю, когда машина идёт плавнее, ощущение скорости гипертрофируется.Педали тоже сделали гораздо “женственнее”. Плавнее и чувствительнее. Если на старой сцепление хваталось только в конце, то здесь схватывает почти сразу. От этого первые дня три даже на ровном месте в пробке могла c непривычке заглохнуть. Позор. )) Плавность педали газа радует ещё больше. Нет внезапных рывков и бешеного рёва. Ha трассе – красота. Прям ощущения сразу не бюджетные какие-то… )))По подвеске пока замечаний нет. По смутным первым ощущениям стала даже чуть лучше, чем не убиваемая логановская классика, но на первых парах машину жалею, сильно не проверяю на прочность.)Что касается шумоизоляции. Смотря c чем сравнивать опять же. Ho те, кто страдал от её отсутствия на старой, здесь будут почти в нирване. ))) Шумы слышны конечно, но значительно приглушённее. Прибавлять громкость магнитолы приходится только на скоростях 110 +. Ho тут на чудо рассчитывать и не приходилось.Отдельным пунктом хочу отметить сигнал клаксона. Читала, что кого-то он раздражает. He знаю, как мужчинам, но женщины, думаю, будут от него в восторге. Бархатный, низкий, не давящий на барабанные перепонки. Четкие, слышные в салоне сигналы поворотников (не забудешь выключить, если не орёт на всю Ивановскую музыка), громкий и понятный сигнал парктроника.Что касается так называемого интерфейса… Много чего подправили в расположении кнопок. Koe-что мне нравится больше, кое что до сих пор вызывает раздражении из-за старых привычек. Ho об этом позже. Из того, что понравилось – это управление климат-контролем. Красиво, удобно, понятно даже младенцу. Дубляж правления задними стёклами на передней панели тоже гораздо удобнее, чем за водительским креслом, не отвлекаешься, a задние пассажиры (у которых управление на двери) не открывают стёкла случайно ногой (случалось регулярно на старой). Регулировка зеркал заднего вида слева от руля внизу панели – это гораздо лучше, чем под ручником. He хватает открытого ящичка на панели, но в этой машине его место заняла подушка безопасности пассажира, поэтому я тихо соплю, но не трепещу.K дневным ходовым огням я быстро привыкла и прочувствовала всю прелесть этого новшества. Дело в том, что включаются они автоматически при включении зажигания. Если машину заглушить и стоять слушать магнитолу, аккумулятор будет садиться. Это меня по началу напрягло. A потом я поняла, что случаев, когда я стою c выключенным двигателем и слушаю музыку не так много в моей практике ( я же не таксист), a вот случаев, когда забываешь включить фары у меня куча, даже в вечернее время. Тут они включаются автоматически и даже ближний днём можно не включать. Габариты при этом не включаются.Появилась регулировка сидения в… как бы это сказать… угловой плоскости. To есть линия кресла у колен остаётся на месте, a линия… хм… спины поднимается и опускается. To есть ты можешь или провалится в ямку на сидении (не сильно, не пугайтесь) либо как тушканчик быть начеку, но при этом угол спинки сидении всё же стоит изменить, чтобы не утыкаться лбом в руль. Всё же c такой регулировкой можно значительно точнее подобрать положение под себя.Порадовал доводчик на капоте. Теперь не нужно напрягаться, искать подпорку(которая, кстати, полетела у меня на старой машине довольно быстро), мягко открывает и держит капот сам.

Video: замена подшипников в трамблере ваз 2106

Как на ваз 2106 поставить бесконтактное зажигание

Компоненты системы зажигания ВАЗ 2106

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики.

В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством. На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной.

Зажигание ВАЗ 2106 является контактным, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения системы. Контактная система считается более простой в своем устройстве. Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов.

Катушка зажигания и остальные элементы

Она в бесконтактной системе несколько отличается от той, которая используется в классической. Причина — различное значение вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (включая контактно-транзисторную) системой зажигания, требуется для образования искрового промежутка 25-30 тыс. Вольт. А вот в бесконтактной системе нужно сгенерировать свыше 30 кВ, порой даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные же элементы полностью аналогичны у всех трех вышерассмотренных конструкций. Бронепровода, соединяющие все высоковольтные цепи, вы самостоятельно выбираете. Они могут быть как в силиконовой, так и в резиновой оболочке. Работать может бесконтактное зажигание 2107 с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендует производитель. При этом марку можно опять-таки, выбрать самостоятельно.

Какие преимущества можно получить

А вот преимуществ вы получите много, если будет проведена установка электронного зажигания ВАЗ-2106 вместо контактной. Начать лучше с того, что любой водитель больше любит ездить, а не ремонтировать машину. Но частая замена контактной группы либо ее чистка и регулировка, вызывает жуткую неприязнь у автомобилистов. Тем более, выйти из строя контакт может в любой момент, поэтому необходимо с собой иметь запасной. А вот электронная система с этой стороны намного надежнее и не требует частого ухода.

Но самое главное происходит в двигателе — в самом сердце любого автомобиля. Его работа нормализируется. Он начинает функционировать правильно, независимо от частоты вращения Хоть на холостых, хоть при 4000 об/мин мотор работает идеально ровно, стабильно, воспламенение топливовоздушной смеси происходит своевременно. А это улучшает ваш комфорт, повышает надежность двигателя, а самое главное — увеличивается его ресурс.

снятие и установка распределителя зажигания трамблера ВАЗ 2106

Распределитель зажигания (трамблер) снимают с автомобиля ваз 2106 для ремонта или замены. На двигателе модели ваз 2106 установлен трамблер типа 30.3706.

Для отличия от трамблеров других моделей на хвостовике сделана метка (кольцевая проточка). Для снятия трамблера с автомобиля ваз 2106 вам потребуются: свечной ключ, бородок, два ключа «на 7», ключ «на 13», отвертка. 1. Снимите наконечник со свечи первого цилиндра и выверните ее.

2. Закройте пальцем свечное отверстие.

3. Поверните коленвал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г на шкиву коленвала (выделена мелом) со средней меткой б (если вы применяете бензин с октановым числом 92 или 95) или удлиненной меткой в (если вы применяете бензин с октановым числом ниже 92). Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.

4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания. 5. Выньте высоковольтные провода из гнезд крышки трамблера.

6. Отверните гайку крепления трамблера, снимите пружинную шайбу и пластину. 7. Снимите трамблер с двигателя.

8. Переверните трамблер и, придерживая нижнюю гайку, отверните гайку крепления провода низкого напряжения; снимите шайбу и провод. 9. Отстегните держатели и снимите крышку с нового трамблера.

ПРЕДУПРЕЖДЕНИЕ

Перед установкой на автомобиль ваз 2106 нового трамблера проверьте и при необходимости отрегулируйте зазор между контактами прерывателя.

10. Установите в крышку нового трамблера высоковольтные провода в соответствии с порядком работы цилиндров двигателя.

ПРИМЕЧАНИЯПорядок работы цилиндров двигателя: 1-3-4-2. Ротор трамблера вращается по часовой стрелке. Номера цилиндров нанесены на крышку трамблера и на головку блока цилиндров двигателя.

11. Подсоедините к новому трамблеру низковольтный провод.

12. Поверните ротор нового трамблера в положение, при котором его наружный контакт (показан стрелкой) будет направлен в сторону контакта 1-го цилиндра на крышке трамблера. ПРИМЕЧАНИЕ

Когда наружный контакт 2 ротора совпадает с меткой а на крышке, он одновременно совпадает с головкой винта 1 на корпусе трамблера.

13. Удерживая вал трамблера от проворачивания, вставьте его в гнездо на блоке цилиндров так…

14.… чтобы линия, проходящая через пружинные защелки, была примерно параллельна оси двигателя. 15. Закрепите трамблер в этом положении на блоке цилиндров, не затягивая окончательно гайку. Подсоедините шланг к вакуумному регулятору. 16. После установки на автомобиль ваз 2106 трамблера проверьте и при необходимости отрегулируйте угол опережения зажигания (см. «Проверка и регулировка момента зажигания»).

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

  1. Ключ на 13 — снять и поставить трамблёр
  2. Отвёртка — закрутить саморезы.
  3. Дрель со сверлом по металлу, диаметром для саморезов
  4. Два самореза — прикрутить коммутатор.
  5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

  1. Отсоедините минус аккумулятора.Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
  2. Снимите крышку трамблёра с высоковольтными проводами.Снятие крышки распределителя зажигания
  3. Отключите высоковольтный провод на катушке.Отсоединение провода от катушки зажигания
  4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.Так должен быть установлен трамблёр относительно мотора
  5. Сделайте отметку положения трамблёра маркером на двигателе.Установка бегунка распределителя зажигания
  6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки
  7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку. Распределитель зажигания необходимо вставить в штатное гнездо
  8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
  9. Закрутите гайку крепления нового распределителя зажигания.Крепление распределителя зажигания удерживает гайка
  10. Наденьте крышку трамблёра и подсоедините к ней провода.Так устанавлвается крышка на трамблёр
  11. Замените катушку зажигания новой.Для новой системы нужна новая катушка
  12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.Все соединения должны соответствовать схеме
  13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.Коммутатор много места под капотом не займёт и его расположение не играет роли
  14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Контактное зажигание ВАЗ 2106

На фото — ВАЗ 2106, являющийся точной копией Фиат 124

На автомобиле в разное время ставили разные системы зажигания, но классикой считается контактная фиатовская конструкция. Устройство ее неимоверно простое — катушка зажигания, трамблер, пучок высоковольтных проводов и правильные свечи. Это все, что нужно для корректной работы двигателя. На первых партиях шестерок, до 1980 года, устанавливали трамблер Р125-Б простейшей конструкции без вакуумной регулировки угла опережения зажигания. После установки штатного карбюратора Озон появилась возможность оборудовать трамблер вакуумной системой регулировки угла опережения.

Конструктивно трамблеры отличаются только наличием вакуумной мембранной камеры, которая соединена с первичной камерой карбюратора. В определенный период устанавливался трамблер без вакуумной камеры и он был конструктивно похож на старый. Бобина Б117-a, герметичная, наполненная маслом, с разомкнутыми магнитными проводниками. Словом, ломаться практически нечему. Осталось проверить состояние элементов системы и можно приступать к регулировке.

Замена трамблера ваз 2106 своими рукамиAutoRemka

Неисправности трамблера приводят к сбоям в работе системы зажигания. О неисправности трамблера можно догадаться по таким характерным признакам, как внезапные рывки авто во время движения и нестройная работа движка на холостом ходу.

Суть такой процедуры, как ремонт или замена трамблераВАЗ 2106, заключается в замене входящих в него изношенных деталей.

Для осуществления ремонтных работ вам потребуются:

2 ключа на 7 мм, ключи на 10 и 13мм, две отвертки, молоток, набор плоских щупов, оправки для выбивания и запрессовки втулок (подшипников) трамблера, и пинцет.

Когда все инструменты подготовлены, можно приступать к работе.

1. Выкручиваем 2крепежных винта, обеспечивающих соединение ротора распределителя с опорной пластиной регулятора опережения зажигания, поле чего снимаем сам ротор.

2. Пружины и грузики центробежного регулятора опережения зажигания надо промаркировать, чтобы не запутаться при сборке и поставить все на прежние места.

3. Далее при помощи отвертки надо снять пружины центробежного регулятора (отвертка нужна для того чтобы поддеть пружины).

4. Придерживая гайку на винте подвижного контакта, следует отвернуть гайку, которой крепятся наконечники проводов (провод конденсатора и провод, идущий от катушки зажигания).

5. Теперь надо вывернуть винт, которым корпус трамблера крепится к корпусу конденсатора, затем снять его.

6. Далее выворачивается винт, которым крепится наконечник провода подвижного контакта (гайку при этом необходимо придерживать) и снимается изолирующаяпроставка, а также шайбы (пружинная и 2 плоские – изолирующая и металлическая).

7. Следующим шагом будет откручивание двух винтов, которыми контактная группа соединяется с подвижной пластиной распределителя.

8. После откручивания  винтов крепления снимаем контактную группу, следом за ней – изолирующие шайбы, находящиеся на оси контактной группы (плоскую и стопорную).

9. Далее поддеваем при помощи плоской отвертки шайбу,изолирующую пружинную пластину подвижного контакта, а сам подвижный контакт снимаем с оси контактной группы.

10. С оси подвижной пластины распределителя снимаем стопорную шайбу, находящуюся на креплении тяги вакуумного регулятора.

11. Поддеваем отверткой тягу вакуумного регулятора и снимаем ее с оси пластины трамблера.

12. Отворачиваем два винта, которыми корпус вакуумного регулятора крепится к корпусу трамблера, и снимаем регулятор.

14. Выпрессовываем из валика трамблера штифт, которым крепится малоотражательная муфта, после чего снимаем муфту, а за ней шайбу.

15. Вынимаем валик трамблера из корпуса.

17. Отворачиваем 2 винта,которыми крепятся стопорные пластины подшипника, снимаем пружинные шайбы и при помощи пинцета вынимаем пластины.

18. Далее вынимаем из корпуса трамблера подвижную пластину в сборе с подшипником.

19. Проверяем состояние валика трамблера – на поверхности его контакта с подшипником не должно быть видимых следов износа.

20. Проверяем конденсатор, используя для этой процедуры прибор, которым измеряется емкость (нормальные значения находятся в диапазоне 0,20-0,25 мкФ).

21. Затем следует проверить состояние диафрагмы вакуумного регулятора угла опережения зажигания (для этого необходимо нажать на тягу и заглушить штуцер…тяга при этом должна удерживаться диафрагмой).

22. Осматриваем контакты прерывателя – на них не должно быть каких-либо загрязнений, эрозии и следов пригорания. При наличии вышеупомянутых загрязнений контакты следует зачистить при помощи бархатного надфиля (ни в коем случае нельзя применять для этой цели шлифовальную шкурку) и промыть спиртом либо бензином.

23. Втулку корпуса трамблера со следами износа следует заменить новой. Выпрессовку и запрессовку подшипника следует проводить при помощи оправки соответствующего диаметра.

24. Собирать трамблер следует в порядке, противоположном порядку разборки, учитывая при этом следующие особенности.

По окончании сборки следует отрегулировать расстояние между контактами прерывателя. Зазор должен быть от 0,35 до 0,45 мм.

Фальц, находящийся на подвижной пластине трамблера нужно смазать моторным маслом (потребуется буквально 2-3 капли масла). Также следует поступить с подшипником, добавив пару капель масла через масленку, которая установлена на корпусе трамблера, и ошлицевой частью валика трамблера.

Устройство катушки зажигания

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352. 12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения. Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания. На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.

Как установить трамблёр и настроить на ВАЗ 2101 решено 1 ответ

Первым делом необходимо снять клемму с аккумулятора, затем отсоединить провода с катушки зажигания, отсоединить центральный высоковольтный провод, снять крышку трамблера. Далее необходимо выставить положение бегунка таким образом, чтобы он был повернут по отношению к двигатель на угол 90?. При таком подходе замена трамблера практически не повлияет на момент зажигания. Выкручиваешь свечу первого цилиндра, затыкаешь тряпочкой свечное отверстие, начинаешь крутить вручную шкив коленвала по часовой стрелке, если смотреть на двигатель встречно движению машины, покуда не выскочит тряпка из свечного отверстия. Проворачивать двигатель лучше всего специально купленным для этого (или изготовленным самостоятельно по образцу) ключом храповика. Для того, чтобы положение нового трамблера было таким же, как и старого, на блоке цилиндров нужно сделать метку, как показано на рисунке.

Далее откручиваем гайку крепления трамблера, снимаем шайбы и вытаскиваем трамблер. Чтобы установить новый трамблер совмещаешь метку на шкиве с длинной на блоке, вставляешь новый трамблёр предварительно сняв с него крышку, электрод бегунка направляешь в сторону первого цилиндра (если смотреть по крышке трамблёра) и садишь трамблёр в своё отверстие, фиксируешь трамблёр, ставишь крышку, закручиваешь свечу, заводишь, должна завестись полюбому.

Если на словах не очень понятно, то можно посмотреть статью о снятии трамблера здесь:

car-exotic.com/vaz-cars/vaz-lada-2106-electric-equipment-23.html

Как делается настройка зажигания на ВАЗ прочтите в наших блогах:

Выставить зажигание на ВАЗ 2105

Регулировка зажигания ВАЗ 2106

Устройство системы электронного зажигания

1) Датчик-распределитель, выступающий в роли бесконтактного трамблера.2) Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).3) Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей. 4) Комплект проводов.5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устройство бесконтактной системы зажигания

Принципиальная схема бесконтактного зажигания ВАЗа шестой модели расположена ниже.

1. Датчик бесконтактного распределителя зажигания.
2. Свечи.
3. Экранированная защита.
4. Датчик бесконтактного типа.
5. Боббина.
6. Генераторный элемент.
7. Выключательный компонент зажигания.
8. АКБ.
9. ТК — транзисторная аппаратура с коммутационной цепью (транзисторный коммутатор).

В таком комплексе для разъединения низковольтной цепи применяется бесконтактный распределитель зажигания, который работает на размыкание и замыкание электрической цепи, «запирая» или «открывая» транзистор выходного назначения. Такая система позволяет повысить напряжение на электродах свечей и, тем самым, увеличить энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при небольших значениях вращения коленвала силовой установки, что делает пусковое значение мотора значительно лучше.

Такое бесконтактное зажигание, цена которого достаточно высока, обладает значительными преимуществами перед контактной системой.

Основные элементы системы зажигания

Сейчас нужно рассмотреть общие элементы всех систем зажигания. Они одинаковы во всех, независимо от того, электронная система зажигания ВАЗ-2106 установлена либо контактная. Во-первых, свечи имеются везде. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи проживают 30 тыс. км. пробега, а некоторые даже разрушаются. Выгорают так, что часть центрального электрода падает в цилиндр. По этой причине необходимо своевременно проводить их замену.

Во-вторых, бронепровода, соединяющие высоковольтные части. Они состоят из специального волокна, по которому передается импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки распределителя со свечами. И один — для соединения катушки с распределителем. В-третьих, присутствует во всех конструкциях, правда, у них имеются небольшие отличия. В-четвертых, катушка зажигания — трансформатор, способный в десятки раз увеличить напряжение, поступающее на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 оказывается немного сложнее, нежели та, которая используется в классической системе.

Основные элементы системы зажигания

К ним относятся:

  1. Прерыватель-распределитель. Изначально на первых моделях до 80-х годов ХХ столетия устанавливался прибор Р-125Б. Он был оснащен октан-корректором механического типа, которым в малом диапазоне регулировалось угловое значение опережения зажигания, но он не был снабжен регулятором вакуумного типа. После этого произошла модернизация систем зажигания и подачи горючего, вследствие чего появился трамблер с регулятором вакуумного принципа действия и совместимый с ним «озоновский» карбюратор.
  2. Боббина Б117-А – контурная, с магнитопроводом размыкающего вида, наполненная специальным маслом, герметичная.
  3. Свечи А17ДВ или их экспортные аналоги.
  4. Замок зажигания ВК347 с гаджетом против угона, действующий по следующему принципу: после того, как ключ зажигания перемещен в позицию III «Стоянка», из корпусной части выскакивает металлический блокиратор, который попадает в специальный паз рулевого вала и не дает ему возможности для вращения.

Для экстренного ремонта системы зажигания автомобиля ВАЗ 2106 требуется иметь в запасе детали, наиболее часто выходящие из строя. Это бобина и конденсатор трамблера, много места они не занимают. К сожалению, ремонту они не подлежат.

Регулировка как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

  1. Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
  2. Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
  3. Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Признаки некорректной установки угла опережения зажигания

К ним относятся:

  • транспортное средство не достигает предельных оборотов силовой установки;
  • увеличенный расход горючего;
  • мотор на холостых оборотах работает неравномерно;
  • двигательный агрегат перегревается;
  • после окончания работы мотора наличествует детонация.

Корректная установка системы зажигания двигателя ВАЗ 2106 состоит из 3 стадий:

Первая стадия – это изменение угла контактов, находящихся в замкнутом виде. Вторая стадия – это установка момента зажигания ВАЗ 2106, а третья – регулировочные действия по системе зажигания во время передвижения транспортного средства. Такая настройка зажигания проводится, когда «шестерка» оборудована контактной системой зажигания или установлен транзисторный коммутатор.

  1. Отстегиваем защелки крышки прерывателя-распределителя. При контактной системе предварительно надфилем чистим его контактную группу и тестируем степень их взаимодействия. При надобности немного зажимаем контакт неподвижного типа.
  2. Спецключом для вращения коленчатого вала выбираем такую позицию изделия, когда контактный зазор станет предельно большим (при его отсутствии ставим МКПП в позицию 4 передачи и движением транспортного средства выбираем такой момент).
  3. Отвинчиваем крепеж, фиксирующий группу контактов на подшипниковом основании.
  4. Специальным набором щупов выбираем изделие с шаблоном 0,4 мм и проводим регулировку зазора между контактами, таким образом, чтобы шаблон с трудом проходил между контактами.
  5. Завинчиваем крепеж и фиксируем позицию контактов.
  6. Проводим проверочные замеры щупами 0,35 мм и 0,45 мм. В первом случае, допускается свободное перемещение в зазоре контактной группы, а в случае со вторым щупом не допускается прохождение шаблона.

После проведения регулировочных работ угол между контактами должен быть 55°±3°. Для установки угла зажигания ВАЗ 2106 необходимо иметь под рукой тахометр электронного типа со встроенной функцией замера угловой величины зажигания, либо его аналоги. Производим пуск мотора и подключаем прибор согласно инструкции. При некорректных значениях прибора делается настройка зажигания, и после этого производим очередной замер. При невозможности проведения регулировки требуется заменить группу контактов на новое изделие.

Проверка катушки

В процессе проверки работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается подача напряжения и после этого осуществляется замер его между клеммой Б+ и массой. Это значение составляет 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом.

Сопротивление вторичной обмотки — в пределах 7-9 Ом. Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в данном случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу из строя.

Неисправности системы зажигания шестерки

При эксплуатации транспортного средства случаются следующие неисправности системы зажигания, которые необходимо устранять для дальнейшего движения на автомобиле.

Неисправность Способ устранения
Контактная группа с налетом грязи, окисляется или существуют точки пригорания контактов, расстояние между контактами увеличено Требуется провести чистку контактной группы и провести регулировку зазора
Слабый крепеж или колпачки проводки в низковольтной цепи окислились, обрыв проводной цени или КЗ на корпус автомобиля Протестировать проводку и их сочленение, заменить участки цепи с повреждениями
Дефект выключателя зажигания (нет замыкания контактов) Протестировать участок, произвести замену дефектного контактного элемента выключателя зажигания
Конденсатор «пробит», не держит емкость Произвести замену изделия
Отсутствует напряжение тока в обмотке боббины первичного типа Произвести замену изделия
Некорректный регулировочный размер в группе контактов трамблера Установить рекомендуемый размер в группе контактов
Большой износ колодки из текстолита или увеличенный диаметр втулки рычага трамблера Заменить группу контактов
Дефект подшипника пластины трамблера подвижного типа Заменить подшипник или полностью трамблер
Свечные элементы зажигания имеют неуверенный контакт в резьбовой части ГБЦ, колпачки свечей от изолированных проводов ВН оборвались или получили окисление; изолированные провода ВН загрязнились или их изоляционный слой имеет повреждения Протестировать контакты и, если требуется, восстановить сочленения, зачистить или поменять проводку
Уголек крышки трамблера претерпел сильный износ или получил дефект, находится в неконтактном состоянии Произвести проверку уголька крышки трамблера и, если потребуется, произвести его замену
Потеря или утрата напряжения через сколы, сквозные трещины или точки прогорания в крышке или роторной части трамблера, а также через слой сажи или капли влаги на внутренней полости крышки трамблера Провести проверку, зачистить крышку от посторонних слоев влаги и сажи, произвести замену элементов трамблера (крышку и ротор), если на них выявлены повреждения
Выход из строя сопротивления в бегунке (роторе трамблера) Произвести замену сопротивления «бегунка»
Боббина автомобиля имеет наружные или внутренние дефекты Произвести замену бобины автомобиля
Элементы накала свечей (электроды) запачканы в масле или установлен некорректный зазор между взаимодействующими элементами Зачистить свечные элементы и провести регулировочные действия по выверке зазора между взаимодействующими элементами
Свечные элементы зажигания имеют наружные дефекты в виде трещин и сколов на изоляторном элементе Требуется заменить свечные элементы обновленными изделиями
Некорректное подсоединение высоковольтных проводов к контактам на крышке трамблера автомобиля Подсоединить провода высокого напряжения по соответствующей схеме (1-3-4-2)
Некорректная установка зажигания в транспортном средстве Протестировать установку МЗ, при необходимости провести его регулировку

Приведенная таблица поможет провести диагностику и устранить возникшие неполадки.

Ремонт трамблера

Замена трамблера своими руками

Если понадобилась замена трамблера ВАЗ, учитывайте, что этой процедуре должны будут также подвергнуться все детали, которые пришли за это время в негодность. Для того чтобы выполнить ремонт трамблера, вам потребуются такие детали, как:

  • ключи 7 2 шт.;
  • ключи на 10 и 13;
  • отвертки 2 шт.;
  • набор плоских щупов;
  • молоток;
  • оправки, которые используются для того, чтобы выполнить выпрессовку и запрессовку подшипников;
  • пинцет.

У ротора распределителя находятся два закрепленных винта, которые необходимо будет вывернуть. Учитывайте, что прикреплены они непосредственно к опорной пластине регулятора опережения

После этого можно осторожно снять ротор. Все пружины и грузики, которые снимаются при этом с центробежного регулятора, отвечающего за опережение зажигания, необходимо в обязательном порядке пронумеровать

Это необходимо делать для того, чтобы когда будет производиться установка, все мелкие детали в распределитель зажигания ВАЗ 2106 были установлены правильно. Придерживая одной рукой гайку, установка которой произведена на один из подвижных контактов, отверните ту, что расположена по соседству и отвечает за крепления наконечников проводов конденсатора и провода, ведущего туда, где находится распределитель зажигания ВАЗ 2106.

Эту задачу потребуется выполнить в том случае, если их не отсоединили, когда производили отсоединение трамблера. Винт, фиксирующий конденсатор к корпусу трамблера, выворачивается. Теперь автомобильный конденсатор можно с легкостью снять

Осторожно выверните закрепляющий подвижные контакты винт и снимите не только изолирующую вставку, но и все находящиеся там шайбы, вне зависимости от размера

Контактную группу, прикрепленную к подвижной пластине, также придется отсоединить вместе с прилегающими шайбами. Таким образом продолжайте постепенно отсоединять все детали друг от друга до тех пор, пока не потребуется вынуть из корпуса прерывателя подвижную пластину с подшипником. Посмотрите, в каком состоянии находятся оставшиеся у вас детали и при необходимости выполните замену испорченных. Помните, что хорошие детали должны быть без заметных следов налета.

Для более качественной работы нелишним будет смазать все подвижные детали машинным маслом. Это поможет не только весьма существенно продлить срок эксплуатации, но и значительно улучшить качество их работы, что позволит более длительный период пользоваться автомобилем без поломок на дорогах.

неисправность трамблёра, причины неисправности трамблёра

просмотров 31 087 Google+

Неисправность трамблёра приводит к сбою в работе системы зажигания.

Характерными признаками, когда есть неисправность трамблёра, являются неустойчивая работа двигателя на холостом ходу, рывки при движении, на автомобилях оборудованных тахометром (кроме ГАЗ-3110) вибрация его стрелки.

Неисправность контактного трамблёра.

Неисправность трамблёра при контактном зажигании обусловлено изменением зазора в контактах или загрязнение их. На работу контактного трамблёра, в отличие от бесконтактного, очень большое влияние оказывает состояние контактов, которое надо проверять через 10000 км. К неисправностям трамблёра относится износ кулачков вала и упора контактов скользящего по ним, износ втулок в которых вращается вал, разрушение подшипника подвижной контактной пластины, ослабление контактной пружины, заедание контактов на оси, подгорание, эрозия или загрязнение контактов.

Все эти неисправности  приводят к изменению зазора или нарушение контакта между контактами. Как следствие потеря мощности двигателя, прекращение работы двигателя на холостом ходу, снижение приёмистости, возможны рывки при резком нажатии на педаль газа.

При большом износе или разрушении подшипника подвижной контактной пластины, критическом износе втулок, обрыве минусового шунта, нарушение контакта рычага контактной пары и самого контакта приводит к возникновению хлопков во впускном коллекторе и глушителе. Так же это возможно при сгорании  резистора от радиопомех, находящийся в бегунке распределителя.

Когда двигатель не заводится это может быть связано с отсутствием контакта или зазора в контактной паре, так же пробой бегунка. Отсутствие, загрязнение или выгорание контактов определяется визуально, если отсутствует искровой разряд на высоковольтном проводе идущем от катушки зажигания. При наличии искры на центральном проводе и отсутствии на свечных проводах, свидетельствует о пробое бегунка. Так же к неисправностям относится неисправность центробежного и вакуумного регуляторов. При слабой искре на центральном проводе и большом искрении между контактах скорей всего неисправен конденсатор. Не следует устанавливать дополнительные конденсаторы и конденсаторы большей ёмкости. Ёмкость конденсатора должна быть в пределах 0,15 — 0,35 мкФ.

Неисправность бесконтактного трамблёра.

При работе бесконтактных трамблёров основной неисправностью является неисправность датчика холла или индуктивного датчика. Незначительный износ и люфт во втулках и подшипнике подвижной контактной пластине на работу трамблёра не влияют, пока ротор датчика не будет касаться статора.

Такие неисправности как пробой бегунка, сгорание его сопротивления. Пробить может так же крышку трамблёра между цилиндрами. Эта неисправность характерна для бесконтактных трамблёров, так как вторичное напряжение в этих системах в два раза выше чем в контактной.

admin 23/04/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Трамблер: устройство, неисправности, проверка

Одна из важнейших частей бензинового двигателя – это трамблер, официальное название прерыватель-распределитель зажигания.

Благодаря трамблеру электрические импульсы подаются на каждую свечу отдельно. Вследствие чего, производится разряд и соответствующие воспламенение топливной смеси, в каждой камере поршня. Характер работы до нынешних времен мало чем отличается от первых прототипов.

Трамблер автомобиля ГАЗ 21

Может меняться тип устройства, его размеры, габариты, «посадка» в моторном отсеке, но не изменится задача, распределять разряды по цилиндрам. Учитывайте, что в авто гораздо больше одного цилиндра, почему и требуется распределительный механизм, равномерно разделяющий заряд по «отсекам».

Запомните главное, функционирование некоторых ДВС бензинового или газового цикла, невозможно без трамблера. В современных машинах стараются избавляться от них, виду не надежности. Меняют на индивидуальные катушки (модули зажигания), прикрепляющиеся к свечке отдельно или попарно. Как уже поняли, оформлены они в модули, где находится от двух до четырех катушек. Избавившись от распределителя, ток стали подавать напрямую с ЭБУ через транзисторные ключи, которые поочередно передавали 12 В на катушки. С последних импульсы «уходили» на свечу. Управляют катушками в таком случае контролеры. ЭБУ благодаря различным датчикам получает и анализирует сведения по двигателю, и уже на основании этого подает нужный сигнал к модулю. Оснащаются такими модулями зажигания, современные модели от производителей Мерседес, БМВ, Шкода, Ситроен, Пежо, Хонда, Субару и других.

Система зажигания. Под номером 2 — как-раз таки трамблер

Исключение составляют дизельные агрегаты, как известно, для воспламенения искра не требуется. Поджег, происходит благодаря сжатию воздуха и дизеля. Такой принцип работы для «бензина» не уместен, потому что в случае сжатия последнего, произойдет банальный взрыв.

Устройство

Существует два варианта распределителя, контактный и бесконтактный. Устройство обоих в принципе идентично, за исключением пары нюансов. Первоначально разберем контактную систему. Важно понимать конфигурацию только основных составляющих:

1. Корпус, куда вставляется вал, он же привод устройства.

2. Привод, часто называют ротором, за счет имеющейся шестерни, которая находится в сцеплении с промвалом (он же промежуточный вал, корректирующий обороты) или непосредственно распредвалом. Зависит все от конструкции и модификации мотора.

3. Катушка с обмоткой.

Устройство

4. Прерыватель, с группой клемм и парой муфт или датчик Холла, в зависимости от спецификации.

5. Бегунок – это диэлектрик, который крепится к валу и вращается вместе с ним. На него передается разряд, который через контакт (зайчик) на крышке, «уходит» на высоковольтные провода.

6. В старых авто (ВАЗ, Москвич, Волга, некоторые иномарки), есть октан-коректор, позволяющий регулировать скорость оборотов вала, в зависимости от того, какое октановое число бензина используется.

Кроме того, помимо перечисленных элементов, есть еще регулятор напряжения. Он обеспечивает защиту контактов от избыточного тока, виду того, что часть этого заряда забирает конденсатор на себя.

Как работает эта система, наверное, многие захотят узнать. Так вот, в тот момент, когда водитель поворачивает ключ, цепь замыкается и напряжение направляется на стартер. Тот в свою очередь благодаря бендиксу (своеобразная шестеренка) зацепляется с венцом маховика, отчего вращения коленвала передаются на трамблер. Далее в обмотки происходит замыкание и образовывается низковольтный ток, после чего клеммы размыкаются, и на вторичной цепи возникает высоковольтный ток, поступающий на крышку, через контакт и дальше соответственно напряжение передается на «броню». Такая работа и тип устройства присущи моделям от ВАЗ, Москвич, некоторым старым иномаркам БМВ, Фиат.

Но, не стоит забывать и о более современных версиях трамблера, с бесконтактной системой зажигания, в паре с которым идет регулятор импульсов, вместо прерывателя. Не редко, владельцы отечественных автомобилей ВАЗ 2110, 2107, Газелей устанавливали бесконтактные распределители. Всего существует три типа, но большое распространение в автомобильной промышленности получил, только датчик Холла.

Датчик холла на трамблере

В него входит магнит, полупроводниковые пластины с чипами, а также специальные затворные системы, которые и пропускают магнитное поле.

Датчик Холла, полностью заменяет собой прерыватель, который использовали в первых версиях узла. В паре к регулятору обязательно идет такое устройство, как коммутатор, то есть он выполняет задачи по разрыву цепей в катушке.

В целом же, принцип работы полностью аналогичен. Вращающийся коленвал воздействует на трамблер с регулятором, последний формирует импульсы и передает их на коммутатор. А коммутатор уже создает напряжение в самой катушке. Далее напряжение получает распределитель, направляющий его по броне проводам. Такие устройства характерны моделям от Шкода, БМВ (прежних годов), Тойотам и другим, да и современные модели от ВАЗ, также оснащаются таким типом зажигания.

Бесконтактный датчик распределитель

Неисправности трамблера

Проблемных мест для такой детали, более чем достаточно, учитывая её сложную работу в системе автомобиля. Выйти из строя, может любая деталь. Итак:

• Проблемы с крышкой. Неисправности могут быть связаны с повреждением крышки, как механическими, к примеру, трещина или же образование окиси на контактах.

Крышка трамблера

Не редко встречается, что ломается «зайчик», решение для этого только покупка новой крышки.

Окислившиеся детали придется очистить раствором со спиртом, высушить. Часто, что проблема связана с избыточной влажностью в том месте, поэтому удостоверьтесь, что там нет влаги.

• Наиболее частой проблемой распределителей, считается бегунок. Может перегореть предохранитель-резистор.

Бегунок трамблера

• Конденсатор. Если он неисправен, на свечи подается повышенный ток.

Конденсатор

• Еще одна неисправность, которая возникает редко, чаще после серьезных механических повреждений. Заключается она в изменение плоскости вращения вала, его прогибе или заклинивании. Решение только замена детали целиком.

Вал трамблера

• Износ самого корпуса, неисправность, как таковая редкая, потому что, как и в предыдущем случае, причиной служит механическое повреждение узла. Решение полная замена.

Как проверить исправность?

Проверять работоспособность узла нужно несколькими способами, некоторые из них, прямо указывают на проблемы с той или иной частью. К примеру, если у вас возникли сомнения в правильности работы конденсатора, проверить его достаточно просто.

Отсоединяем его и касаемся массы, в случае, если слышится треск, то деталь исправна. Если треска или других шумов не наблюдается, нужна замена.

Проверить состояние внутренних частей сложней, особенно старой модификации. Некоторые признаки могут свидетельствовать о нарушениях в работе или полном износе некоторых частей. К примеру, потеря мощности, пропажа ХХ (холостой ход), появление рывков, могут свидетельствовать о проблемах с муфтами, втулками, контактами на прерывателе.

Проверяйте контактную группу, зазоры между ними, состояние изоляции проводов, состояние клемм. Не забывайте и о проверке бегунка, ведь по сути, именно он передает ток к проводам. Проверка довольно сложная. Вам необходимо:

• Снять бегунок, небольшой провод и зачистить его с двух сторон.

• Одним из концов обмотать пластину бегунка, второй закрепить к массе.

• Далее поднести к пластине наконечник бронепровода.

Если появится искра, то узел исправен, если нет, потребуется замена, потому что вышел из строя резистор, который служит, для соединения двух пластин бегунка.

В остальных случаях, проверка может заключаться в визуальном осмотре, например, прогар крышки, повреждения корпуса и тому подобное, отлично диагностируются внешне, без необходимости детального разбора узла.

Инструкция по установке, регулировке и замене трамблера на автомобиле ВАЗ 2106

С необходимостью регулировки зажигания сталкиваются все владельцы автомобилей отечественного производства. Особенно, если речь идет о более старых транспортных средства. Этот материал поможет вам узнать, как отрегулировать трамблер автомобиля ВАЗ 2106 и в каких случаях это может потребоваться.

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях необходима установка зажигания?

Есть несколько симптомов, по которым автовладелец может определить, что необходимо произвести регулировку и выставление прерывателя зажигания:

  1. Невозможность запуска мотора.
  2. Увеличенный расход бензина. Разумеется, это может быть связано с необходимостью регулировки карбюратора, но случается и такое. К примеру, если зажигание выставлено позднее, то динамика машины будет низкой, а для того, чтобы нормально разогнаться, двигателю нужно больше топливовоздушной смеси.
  3. Появление выстрелов в глушитель. Если взрыв идет вдогонку, для расширения газов потребуется определенное время. В том случае, когда поршень дойдет до НМТ, следующим будет такт выхлопа, а это означает, что определенная часть топлива будет передаваться в выхлопную систему. Соответственно, в результате появятся и хлопки.
  4. Силовой агрегат стал работать более шумно. Установить зажигание и правильно поставить трамблер ВАЗ 2106 понадобится в случае тряски и троения мотора. Более жесткой работу силового агрегата делает идущий вверх поршень, при этом взрыв смеси будет происходить ему навстречу.
Выставление зажигания на «шестерке»

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.

Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

  1. Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.
  2. Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.
  3. Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0. 4 мм.

Обозначение меток на устройстве

Перед тем, как выставить зажигание на ВАЗ 2106, необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.

Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

  1. Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.
  2. После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Неисправности устройства

Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.

Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:

  1. Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
  2. Мотор в целом не заводится.
  3. При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
  4. Повышенный расход горючего.

Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании. Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание.

Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:

  1. Износился и перегорел бегунок узла.
  2. Проблема заключается в самой крышке — на ней могли перегореть контакты.
  3. Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
  4. Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
  5. Наличие механических повреждений, в том числе трещин на крышке.
  6. В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.
 Загрузка …

Видео «Поэтапный разбор трамблера»

Как осуществляется разборка механизма в домашних условиях, смотрите на видео ниже (автор ролика — Роман Романов).

Распределитель зажигания ВАЗ 2106 — демонтаж, ремонт установка

Распределитель зажигания— это специальный механизм, который определяет момент формирования высоковольтного импульса, а также распределяет напряжение по цилиндрам ДВС (двигателя внутреннего сгорания). От его работоспособности зависит эффективность мотора. До 1980 года на ВАЗ-2106 устанавливали распределитель Р-125Б с карбюратором типа 2103. Он оснащался механическим октан-корректором, который позволял в небольшом диапазоне изменять угол опережения. С 1980 года модельный ряд 2106 оснащался распределителями 30. 3706 в сочетании с карбюратором серии 2107-1107010-20. В отличиеот предыдущего, такой механизм комплектовался вакуумным регулятором опережения зажигания. В данной статье мы подробно рассмотрим, как отремонтировать распределитель зажигания ВАЗ-2106, который выпускается с 1980 года.

Демонтаж распределителя зажигания

Так как сегодня модели с распределителем Р-125Б практически не встречаются, данная инструкция написана для более нового поколения механизмов — 30.3706. По сути, они мало чем отличаются и нижеописанное пособие можно применить и к более старым деталям. Отличительной чертой трамблера шестой моделиявляется наличие специальной метки на хвостовике. Для выполнения всей работы понадобятся: два ключа (7 и 13), свечной ключ, бородок и отвертка.

Демонтируйте свечу с 1-го цилиндра и закройте отверстие пальцем или пробкой.

Проворачивайте коленчатый вал, пока внутри первого цилиндра не образуется давление, которое выдавит пробку. Продолжайте проворачивать коленвал пока метки на поверхности не выровняются в одну линию. Если используется топливо 92 или 95 марки соедините риску со средней или самой меньшей полоской. Если для работы мотора применяется бензин ниже 92, установите риску на уровне с самой длинной полоской. После выполнения этих операций, установите свечу на место и подключите ее к проводке.

Приступаем к демонтажу регулятора.Сначала отсоедините шланг от корректора угла опережения, затем отключите высоковольтные провода от разъема крышки. С помощью ключа открутите гайку крепежа трамблера, затем демонтируйте шайбу с пластиной. Теперь можно снять трамблер с мотора.

Переверните трамблер, снизу будет размещена гайка, которая держит контакт низкого напряжения. Открутите крепление, удалите шайбу и извлеките кабель.

Ремонт распределителя ВАЗ 2106

Для реализации этой процедурыприготовьте четыре ключа (7,7, 10 и 13), две отвертки, плоские щупы, оправки для выпресовки и запрессовки втулок, молоток и пинцет. Вся процедура сводится к замене изношенных сегментов.

Сначала необходимо демонтировать ротор, он закреплен двумя винтами. Для удобства рекомендуется наметить маркером грузики и пружины, это позволит избежать путаницы с их установкой при сборке устройства. Используя отвертку, снимите вышеперечисленные элементы.

Выкрутите крепежный винт конденсатора и аккуратно его снимите. Затем демонтируйте изолирующую подставку и шайбы, предварительно придержав гайку.

Демонтируйте контактную группу, она прикреплена двумя винтами, открутите изоляционные шайбы с её оси.

Извлеките стопорную шайбу, а потом подвижный контакт. Применяя отвертку,отсоедините тягу вакуумного корректора, которая размещена на оси пластины распределения зажигания. Вслед за этим нужно демонтировать корпус регулятора, он зафиксирован двумя винтами.

После этого снимите муфту. Сначала следует выпрессовать штифт крепления маслозатяжной муфты из вала зажигания и шайбу. Теперь нужно открутить винты, которые удерживают стопорные пластинки подшипника. В завершении достаньте из корпуса распределителя пластинкувместе с подшипником. На этом процедура разборки механизма заканчивается.

Приступаем к ремонту

  • Сначала необходимо тщательно проверить состояние всех сегментов. На поверхности деталей не должно быть видимых следов износа, иначе они не подлежат ремонту.

  • Замерьте емкость конденсатора, которая должна быть в пределах 0,20-0,25 мкФ.

  • Протестируйте диафрагму вакуумного корректора, она должна прочно удерживать тягу. Нажмите на тягу, а потом заглушите штуцер.

  • Аккуратно зачистите контакты при обнаружении загрязнений. Специалисты рекомендуют применять для этой задачи бархатный надфиль.В завершении промойте их уайт-спиртом либо бензином.

  • При обнаружении на подшипниках следов износа, замените их новыми аналогами.

Сборка реализуетсяпо той же схеме, только в обратном порядке. После завершения нужно обязательно отрегулировать зазор контактов трамблера. Оптимальное значение 0,35-0,45 мм.

Установка распределителя зажигания

Предварительно нужно снять крышку с нового трамблера. Перед началом установки проверьте контакты, при необходимости откалибруйте зазор. Для выполнения этого мероприятия понадобиться аналогичный набор инструментов, как идля демонтажа механизма.

Подключите к крышке распределителя контакты высоковольтных проводов в соответствии с установленным порядком работы цилиндров. Ротор вращается в направлении часовой стрелки, а номера цилиндров указываются на поверхности блоков и крышке распределителя.

К новому трамблеру подсоедините низковольтные провода. Удерживая коленчатый вал от проворачивания, вставьте трамблер в гнездо. В завершении зафиксируйте все крепежные элементы, при необходимости откорректируйте угол опережения.

Видео — Профилактика распределителя зажигания ВАЗ

Сожалеем. Страница не найдена.

Компания «Autoclassic» — это профессиональная команда с большим практическим опытом и глубокой теорией в области восстановления классических автомобилей. Производство и восстановление запчастей для автомобилей прошлых лет — основные направления деятельности нашей компании.

Большой ассортимент

Мы знаем, что процесс восстановления невозможен без качественных комплектующих. Поэтому мы рады предложить Вам широкий выбор качественных запчастей на: Газ-12 «Зим» | Газ-13 «Чайка» | Газ-21 «Волга» | Газ-20 «Победа» | Москвич-401 | Москвич-403 | Газ-69 | Виллис | ЗАЗ-965.
Благодаря нашему интернет-ресурсу затраты вашего времени и сил на процесс восстановления будут сведены к минимуму. Все, что вам нужно, это зайти на наш сайт WWW.AVTOCLASSIKA.COM, выбрать интересующий вариант, покрыть расходы и указать адрес доставки.
Доставим Ваш заказ в любую точку мира. Таким образом, на нашем сайте вы можете рекламировать покупку или продажу своего олдтаймера. Мы открыты 24 часа и географически неограниченны! Превратите восстановление вашего автомобиля в удовольствие!

Покупка автозапчастей для классических автомобилей надлежащего качества становится все более сложной задачей. Чтобы не разочароваться в покупке, рекомендуется сотрудничать только с проверенными интернет-магазинами. Компания Avtoclassika.com предлагает только лучшие запчасти для классических автомобилей и мотоциклов СССР, благодаря чему зарекомендовала себя как в Украине, так и за рубежом. На все запчасти дается гарантия 1 месяц.

Интернет-магазин оригинальных запчастей для ретро-автомобилей предлагает огромный ассортимент товаров по самым доступным ценам. Здесь вы можете найти автозапчасти для таких моделей как:
  • ГАЗ-21 Волга, Газ 24, Победа М20, Зим ГАЗ-12, Чайка ГАЗ-13, Чайка Газ-14, Газ-69, Газ-67, Газ-М1;
  • Москвич 400, 401, 407, 408;
  • ЗАЗ 965, 968;
  • ВАЗ;
  • Willis MB;
  • ЗИЛ 101, 110, 115;
  • Советские грузовики.

Кроме того, здесь также можно найти запчасти для раритетных мотоциклов. Их состояние может быть: б / у, переделано, оригинальное, восстановленное. В нашем интернет-магазине есть удобная система поиска. Запасные части можно найти по номеру детали или названию. В случае, если такого нет в наличии, помогут менеджеры компании, которые хорошо разбираются в ассортименте и могут найти товары даже по фотографиям. Также на сайте компании Avtoclassika.com у вас также есть возможность найти объявления о продаже старинных автомобилей.

Гибкие условия оплаты и лояльная ценовая политика

Лояльные цены на запчасти для ретроавтомобилей и мотоциклов, а также удобные варианты оплаты сделают покупку комфортной и выгодной. Мы предлагаем нашим клиентам удобные способы оплаты запчастей для классического автомобиля, заказанного на сайте. В зависимости от вашего желания, вы можете выбрать следующие способы оплаты: VISA или MasterCard, PayPal, Western Union, Privat 24 или при получении заказа (курьеру или в отделении компании-доставщика).

Доставка в любую точку мира.

Продажа авто мото ретро частей для ретро автомобилей СССР осуществляется как в Украине, так и в любой точке мира. Доставка товара в кратчайшие сроки осуществляется транспортными компаниями Новая Почта, УкрПочта, EMS, UPS.

SKF Подшипники для автомобилей Lada | Информация | Автозапчасти | Продукты

1 90 040 Крестовина кардана 2 К5УС17 9 0042 9004 2 Двигатель 2 К5УС17 9004 2
Сборка Подшипник GPZ SKF подшипник Количество
2101, 2102, 2103, 2105, 2106, 2107
Двигатель
Вентилятор 6-180203 К1С9Ш1 6203-2RS1 1
Распределитель зажигания 76
Натяжитель ремня ГРМ 6-256705 Е1С9 ВКМ 18200 1
Вал водяного насоса 6-330902 ЕС17 1
Водяной насос (в сборе) VKPC 88200 1
Выжимной рычаг 360708 КС17 VKC 2248 1
Коробка передач
Вал сцепления передний 6-180502 С9 62202-2RS1 1
Вал сцепления задний 6-50706 ЕУШ1 615722 1
Контрвал, передний 6-156704 Е1 616073 1
Контрвал, задний 6-92705 АЕУШ1 613441 1
Главный вал передний 464904 Е AR-4 A 1
Главный вал средний 6-50306 КУ 6306 N 1
Главный вал задний 6-205 КУ 6205 1
Блок шестерен 5-й передачи 66-42205 Е4 NJ 205 ECP 1
Приводной вал
8
Опора 6-180505 УС17 62205-2RS1 1
Задний мост
Шкворень ведущего моста передний 6-7807 У 23690/23620 / QCL7C 1
Шкворень ведущего моста задний 6-7705 У 639194 / QCL7C 1
Дифференциал 6-7707 У 639114 2
Задний мост 6-180306 С17 6306-2RS1 2
Рулевое управление
Вал рулевого управления 836904 2
Рулевой механизм , верхний 996805 Е1 1
Рулевой механизм нижний 996905 Е1 1
Передняя ось
Колесо внешнее 6-7804 У LM 11949/910 / Q 2
Колесо внутреннее 6-7805 У 639154 / Q 2
Комплект подшипников ступицы колеса VKBA 926 2
Генератор
Передний 6-180302 У2С9 6302-2RS1 1
Задний 6- 180201 У2С9 6201-2RS1 1
2108, 2109
Двигатель
Распределитель зажигания 76
1
Вентилятор 6-180203 К1С9Ш1 6203-2RS1 1
Натяжитель ремня ГРМ 6-256705 Е1С9 ВКМ 18200 1
Вал водяного насоса 6-330802 ЕС17 1
Водяной насос (в сборе) VKPC 88203 1
Выжимной рычаг 360106 КС23 VKC 2535 1
Коробка передач
Вал сцепления передний 66-42205 Е4 NJ 205 ECP 1
Вал сцепления задний 6-50305 А1Е 6305 N 1
Блок шестерен 464706 Е1 K 32X37X27 5
Главный вал передний 66-42305 АМ NJ 305 ECP 1
Главный вал задний 6-50305 А1Е 6305 Н 1
Подвеска передняя
Стойка подвески верхняя 348702 С17 — 90 036 2
Передний мост
Дифференциал 6У-7207 А 30207 J2 / Q 2
Колесо 6-256907 Е1С17 309726 DA 2
Комплект подшипников ступицы VKBA 1306 2
Рулевое управление
Вал рулевого управления 1000805 61805 2
Шестерня рулевой рейки передняя 604901 УС17 1
Редуктор рулевой рейки задний 80-903 Е 1
Задний мост
Колесо 6-256706 Е1С17 BA2B 633313 C 2
Комплект подшипников ступицы колеса VKBA 1307 2
Генератор
Fr ont 6-180302 У2С9 6302-2RS1 1
Задняя 6-180201 У2С9 6201-2RS1 1
2121
Распределитель зажигания 76
1
Вал водяного насоса 6-330902 ЕС17 1
Водяной насос (в сборе) VKPC 88200 1
Выжимной 360708 КС17 VKC 2248 1
Коробка передач
Вал сцепления передний 6-180502 С9 62202-2RS1 1
Вал сцепления задний 6-50706 ЕУШ1 615722 1
Контрвал передний 6-15 6704 Е1 616073 1
Контрвал задний 6-92705 АЕУШ1 613441 1
Главный вал передний 464904 Е AR-4 A 1
Главный вал, средний 6-50306 КУ 6306 N 1
Главный вал задний 6-205 КУ 6205 1
Блок шестерен 5-й передачи 66-42205 Е4 NJ 205 ECP 1
Гидротрансформатор
Вал сцепления передний 6-50706 ЕУШ1 615722 1
Вал сцепления задний 6- 50306 КУ 6306 N 1
Контрвал передний 6-12507 КМУ NJ 2207 ECP 1
Контрвал задний задний 6-50306 КУ 6306 Н 1
Кронштейн дифференциала передний 6-50209 АК2Ш1 6209 Н 1
Кронштейн дифференциала задний 6-209 АШ1 6209 1
Приводной вал 6-305 У 6305 2
Приводной вал
Крестовина кардана 16
Задний мост
Цапфа привода моста, передняя 6-7807 У 23690/23620 / QCL7C 1
Цапфа привода моста, задняя 6-7705 У 639194 / QCL7C 1
Дифференциал 6-7707 У 639114 2
Задний мост 6-180508 К2УС9 62208-2RS1 2
Рулевое управление
Рулевой вал 836904 2
Рулевой механизм верхний 996805 Е1 1
Рулевой механизм нижний 996905 Е1 1
Передний мост
Шкворень ведущего моста, передний 6-7807 У 23690/23620 / QCL7C 1
Шкворень ведущего моста задний 6-7705 У 639194 / QCL7C 1
Дифференциал 6-7707 У 639114 2
Колесо 6-2007108 А 32008 X / Q 4
Комплект подшипников ступицы VKBA 1324 2
Генератор
Передний 6-180302 У2С9 6302-2RS1 1
Задняя 6-180201 У2С9 6201-2RS1 1
1111
Двигатель
Распределитель зажигания 90 90 1
Балансирный вал 6-205 КУ 6205 1
Вентилятор 6-180203 К1С9Ш1 6203-2RS1 1
Натяжитель ремня ГРМ 6-256705 Е1С9 VKM 18200 1
Вал водяного насоса 6-330802 ЕС17 1
Выжимной рычаг 6-520806 ЕС23 VKC 2247 1
Коробка передач
Вал сцепления передний 6-50205 ЕУ 6205 N 1
Вал сцепления задний 66-42204 Е NJ 204 ECP 1
Блок шестерен 3КК32Х37Х27 Е1 K 32X37X27 5
Главный вал передний 6-50205 ЕУ 6205 N 1
Главный вал задний 66-42205 АМ NJ 205 ECP 1
Передний мост
Дифференциал 6-7707 У 639114 2
Колесо 6-256706 Е1С17 BA2B 633313 C 2
Рулевое управление
Вал рулевого управления 1000805 61805 2
Рулевая рейка передняя 604901 УС17 1
Редуктор рулевой рейки задний 80-903 Е 1900 36
Задний мост
Колесо внешнее 6-7804 У LM 11949/910 / Q 2
Колесо внутреннее 6-7205 А 30205 J2 / Q 2
Генератор
Передний вал 6-180302 У2С9 6302-2RS1 1
Задний вал 6-180201 У2С9 6201-2RS1 1

Перечисленные выше подшипники SKF для автомобилей Lada мы храним на нашем складе.

Как одабрать млазницу зрака и бензина за ВАЗ 2106?

Rano paljenje.

Pucanje cijevi nije pokazatelj neispravnog rasplinjača.

To se može dogoditi ako je paljenje pogrešno postavljeno (kasnije — puca u ispušni trakt, ranije — puca u rasplinjač).
To može biti s neispravnim, or or bolje rečeno, s istrošenim djelnikom. Пуха се ломи и раздъельник виси у свим сьеровима у водоравной равнини — ако се раздъельник контактата, тада се размак проміжени тиеком налета, искра нестадье; neizgoreni benzin ispljune u ispušni trakt, sustigne ga iskra iz другого cilindra, pa iskoče pucajući u cijev.
Ako je kontakt bez kontakta, u svakom slučaju, kad se čaura razdjelnika istroši i kad visi, vrijeme paljenja može se promijeniti (težine unutar razdjelnika neravnomjerno se trzaju). Također zbog toga, možda puca «u cijev».

Provjerite distributera. Док мотор не ради, отворите поклопац раздъельника, ухватите клизач и окречите га сьедне на другую страну. Ако себе помакне, потребно е раставити раздъельник с мотора и градити нови раздъельник или замиенити čahuru (ležaj čahure) na starom razdjelniku

Prodaju se u auto trgovini Zhigenža zivjemés

sev.Prvo izmjerite novu čahuru na osovini vašeg distributera. Ako se ne uklapa, morat çete malo razviti rupu na novom ležaju, jer za to postoje rezači или je moguće ne s grubom okruglom turpijom; я ако je moguće, koristite strojeve, tada možete hodati glodalicom или — bušilicom.

Ako čahura nije istrošena i djelnik nema neravnine, tada može postojati razlog u neispravnom Regatoru time vakuumskog paljenja, dijafragma mu je procurila i controller nema neravnine… Негов я квар uobičajena pojava и usisavači se prodaju u autoshop.

Ali postoje i other razlozi za pucanje, pucanje u ispušnom traktu automobila . .
Ako automotivebil ima veliku kilometražu, a za to vrijeme nije bilo popravaka motora, tada je sasvili sasvil moguça ispušnog venta s pukotinom or pregaranjem, samo sjedalo također može izgorjeti — bit će pucnjeva u cijev.
Da biste saznali nepropusnost venta, morate izmjeriti kompresiju.S malom kompresijom u cilindar se ulije malo ulja i ponovno se izmjeri, ako kompresija poraste, tada su klipni prstenovi istrošeni, ako se ne podignu i ostanu na niskoj zini razini, to će на уклоненной главы мотора). Компресия на новом моторе ВАЗ 2106, унутар 11-12 атм / бар, може бити мало веча и веча. Када е компресия испод 8–9 атм / бар, vrijedi razmisliti o razlozima smanjenja и в конечном итоге о поправку мотора.

A ako govorimo o podešavanju razine goriva u rasplinjaču, tada postoji jedna nijansa.

Наравно, направили стэ прилагодбу пловка према упутама како себе оценивало.

To je, naravno, točno, ali …, ali postoji pojašnjavajuća provjera i ova je razina ispravnija nakon završne provjere, iako je ne opisuju sve upute.
Karburator je sastavljen, motor radi u praznom hodu 2-3 минуты, motor se gasi, crijevo s rasplinjača se uklanja tako da više ne ide benzin na rasplinjač, ​​uklonite njegov gornji poklopac i pogledajte koliko benzina. Gornji rub goriva trebao bi biti tamo gdje je povučena crvena linija (u karburatoru nema te crte, то je samo ovdje na sloi).Ako goriva ima više ili manje, to znači da savijanjem jezika plovka dovršite podešavanje, bez obzira na one prve dimenzije ugradnje

Kad se mjeri ravnalom ili nonijerima, ovo je poreta 9-2000 mm konijerima, ovo ja od 9-2000 mm (гориво и зрак), то овиси о томе это желите од автомобила.
elite li oštre startove i velike brzine na stazi — to su mlazovi iste veličine i povećane potrošnje goriva.
elite brzi početak, ali ne žurite na stazi — су различити млазови.Nešto štedljiviji od prve opcije.
Ako želite vrlo ekonomičnu potrošnju — ovo je treća verzija mlaznog seta. Нет, ubrzanje i vožnja su usporeni (kako neki kažu — na umirovljenički način).

И на краю, подсетник на како себе брзина празного хода регулира на озоне. Preuzeto iz priručnika s uputama

Postavka u praznom hodu:
Zasebni dio načina podešavanja ugljikohidrata i popravaka je provjera, podešavanje vijaka u praznom hodu. Vijci za kvalitetu i količinu strše za podešavanje.Как би, это было сказано на питании, как было установлено, когда температура была определена, когда температура была равна температуре; na hladnom motoru podešavanje broja okretaja u praznom hodu na ozonu rasplinjača nije dopušteno, nece biti ispravno. Kvalitetni vijak odvrnut je do maksimalne brzine.
Brojčani vijak podešava razinu okretaja za 100 veću od potrebne, čiji uređaji čine okretaje automobila 700-900 u minuti, ovisno o radnim uvjetima. Dalje, trebate postići potrebnu brzinu podešavanjem vijka za kvalitetu.Nakon provjere rada sustava praznog hoda arebno je sastaviti kućište filtra za zrak, provjeriti zatezanje vijaka, provjeriti ponašanje automobila na cesti. U praznom hodu treba ostati na regiranoj brzini čak i nakon naglog otpuštanja papučice gasa.

Možda ti se takoer svidi

Нижний постови

Запчасти на Лада Нива 4х4 | Распределитель зажигания / Рычаг ротора Lada Niva 4 x 4 (1600ccm), Lada 2103, 06, 07 Lada 1500ccm

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и как цветной карандаш специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, лампы, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Lada и Lada Niva

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Lada и Lada Niva

Масляный фильтр, воздушный фильтр, топливный фильтр
Коробка передач, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Коробка передач, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Lada, не стесняйтесь обращаться к нам.

Поставщики ВАЗ 2101 — Надежные поставщики и производители ВАЗ 2101 на Alibaba.com

Поставщики > : 28 Поставщик (и)

Страна / регион: Китай Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 80% , Южная Азия 5% , Западная Европа 5%

Основные продукты:

СТАРТЕР, ГЕНЕРАТОР, ДЕТАЛИ ГРУЗОВИКА, МАСЛЯНЫЙ РАДИАТОР, ОХЛАДИТЕЛЬ EGR

Страна / регион: Китай Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 40% , Западная Европа 20% , Южная Америка 10%

Основные продукты:

Автозапчасти

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 60. 0% , Восточная Азия 30,0% , Южная Азия 10,0%

Основные продукты:

радиальный шарикоподшипник, конический роликовый подшипник, подшипник для скейтборда, радиально-упорный шарикоподшипник, сферический роликоподшипник

Страна / регион: Китай Топ-3 рынка:

Восточная Европа 20% , Юго-Восточная Азия 10% , Центральная Америка 10%

Основные продукты:

Масляный радиатор, генератор, стартер, автоматический датчик

Страна / регион: Китай Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 50% , Западная Европа 30% , Северная Европа 10%

  • 2 Сделки (6 месяцев)

    300+

  • Скорость отклика

Основные продукты: Подшипник

, шарикоподшипник, подшипник качения, подшипники мотоцикла, подшипник локомотива

Страна / регион: Китай Топ-3 рынка:

Южная Америка 30% , Средний Восток 30% , Африка 20%

  • com in the past 6 months.»>

    7 Сделки (6 месяцев)

    9000+

  • Скорость отклика

Основные продукты:

ВОДЯНОЙ НАСОС, СЦЕПЛЕНИЕ ВЕНТИЛЯТОРА, ТОРМОЗНОЙ ЦИЛИНДР, РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ, ВАКУУМНЫЙ БУСТЕР

Страна / регион: Китай Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Средний Восток 63% , Северная Америка 15% , Западная Европа 10%

  • com in the past 6 months.»>

    9 Сделки (6 месяцев)

    8000+

  • Скорость отклика

Основные продукты:

клапан двигателя, седло клапана

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Африка 25% , Южная Америка 20% , Внутренний рынок 15%

Основные продукты:

Подшипники, шариковые подшипники, роликовые подшипники, корпуса, уплотнения

Страна / регион: Китай Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Южная Азия 15% , Южная Америка 15% , Средний Восток 10%

Основные продукты:

Автоматическое освещение, автомобильная AV-навигация, автоматические замки, автоматические звуковые сигналы, агент поиска

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 15% , Западная Европа 15% , Средний Восток 15%

Основные продукты:

Амортизаторы, полный узел стойки, пневматическая подвеска, пружина, Abdorber

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 25% , Южная Америка 24% , Юго-Восточная Азия 14%

  • 1 Сделка (6 месяцев)

    1

  • Скорость отклика

Основные продукты:

Автоматический выключатель, блок предохранителей, центральный дверной замок, датчик, реле (только зарубежные продажи)

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Северная Америка 15% , Южная Европа 10%

Основные продукты:

Клапан двигателя, поршневые пальцы, направляющая клапана, седло клапана

Страна / регион: Китай Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Океания 11% , Африка 11% , Юго-Восточная Азия 11%

  • Концентратор запросов на покупку

    1 запрос, несколько предложений
    Сравнение предложений в один клик
    OEM, ODM и мультикатегорийные закупки

    Получить расценки сейчас >>

  • Хотите знать продукцию и отрасль?

    Торговое уведомление

    Trade Alerts — это БЕСПЛАТНЫЕ обновления по таким темам, как популярные товары, запросы на покупку и информация о поставщиках, отправляемые прямо на ваш почтовый ящик!

    Подписаться >>

Продукты | Олдтаймер

Последний

Новое поступление

Состояние: Б / у

Fiat 124 Berlina Sedan serie 1 передний левый указатель поворота SX

Новое поступление

Состояние: Новое

Fiat 124 Berlina Familiare Coupe Подушка коробки передач переменного тока 4-ступенчатая 4143929

Новое поступление

Состояние: Новое

Fiat 124127128131 132 X1 / 9 Panda Yugo боковые указатели поворота

Новое поступление

Состояние: Новое

Fiat 124 Berlina Special Familaire A111 комплект цепи привода ГРМ

Последний

Новое поступление

Состояние: NOS

Лада ВАЗ 2101 2102 2103 2104 2105 2106 2107 рычаги передней подвески нижние левый правый

Последний

Новое поступление

Состояние: NOS

Лада ВАЗ 2101 полуоси передних полуосей подвеска колес левая правая NOS

Новое поступление

Состояние: NOS

Лада Самара 1300 Нива 1600 4×4 Карбюратор Ремкомплект Солекс 30 32

Последний

Новое поступление

Состояние: NOS

Лада ВАЗ 2101 2102 2103 2106 Рулевой редуктор короткий первичный вал

Новое поступление

Состояние: NOS

Лада ВАЗ 2101 2102 2103 Шестерня цепи привода ГРМ

Последний

Новое поступление

Состояние: Б / у

Fiat 131 124 1. 6 ГБЦ 131AB1A0 4346619

Новое поступление

Состояние: Новое

Fiat 124 Berlina 1300 1500 1100 пружины клапанов двигателя 16x

Состояние: Новое

Лада ВАЗ комплект пружин стопорных штифтов суппортов передних тормозов

Последний

Состояние: Новое

Лада ВАЗ 2101 распредвал двигателя OEM NOS подлинный 21011006010

Последний

Состояние: Новое

Ремкомплект карбюратора Лада ВАЗ 1600

Последний

Состояние: Новое

Лада ВАЗ 1500 1600 Колодки тормозные задние оригинальные NOS

Последний

Состояние: Новое

Подшипник ступичный задний Lada SKF VKBA 1307

Последний

Состояние: Б / у

Лада ВАЗ 2101 1200 главный гидроцилиндр усилителя тормозов

Последний

Состояние: Новое

Лада ВАЗ Самара 2108 главный тормозной цилиндр 2108-3505010

Последний

Состояние: Новое

Лада 1200 1500 поршневые кольца двигателя ВАЗ 76. 20 мм

Последний

Состояние: Новое

Лада ВАЗ 2105 Стекло заднего фонаря левое POST SX Leart

Последний

Состояние: Б / у

Fiat 124 Berlina Seat Lada 2101 дверь передняя правая ANT DX

Состояние: Новое

Fiat 1100 T Lada 2106 Lada 4×4 ТНВД 4102819 4163954 4384373

Состояние: Новое

Лада Самара 1. 1 1.3 1.5 Крышка распределителя зажигания 2108-37065-00 Фаска

Последний

Состояние: Новое

Fiat 125 P Lada 2103 2106 передняя фара DDR Ruhla G22043

Размеры шатунных подшипников ВАЗ 2106.Коленчатый вал


Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для выполнения этого условия используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем установки необходимой толщины нижнего вкладыша.

Двигатели 1500 см 3, 1761 см 3 и 1905 см
3

Двигатели 1998 см 3

На новейших двигателях новые гильзы можно выбрать с учетом отметок на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot при производстве, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы № 1. Последнее обозначение в последовательности (со стрелкой) относится к размеру № 5 гильзы (см. Рис. Расположение отметки на цилиндре. блок и коленвал ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и через эту точку проведена горизонтальная линия. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения требуемого зазора.

Статья про установку коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. Торцевым ключом на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика.Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты оставшихся крышек коренных подшипников, чтобы коленчатый вал не упал. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107.На пятой крышке две метки, разнесенные по краям.

Отметка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шейках или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала производим повторный замер диаметров шейки коленчатого вала для определения ремонтного размера вкладышей.

Установка коленвала на ВАЗ 2107
своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые проточки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установить крышки коренных подшипников и затянуть их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установить поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11. Отрегулируйте натяжение приводного ремня генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107


).
Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см. ).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные блоки приводного ролика (см.).
Снимите маховик и задний держатель манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень значительную роль.Для того, чтобы выполнить установку коленвала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P находилась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности узла, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

  • естественный износ;
  • перекошенная установка, из-за которой на корпусе могут образоваться трещины;
  • механическое повреждение;
  • нарушение целостности поверхности в результате сильного перегрева двигателя;
  • брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Манжеты — это тип уплотнения, которое закрывает движущиеся части. Сальник коленвала правильнее всего называть усиленной манжетой. Его роль в работе двигателя очень велика, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет течь.

По статистике, установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленвала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 масло и охлаждающую жидкость необходимо осторожно слить. Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Порядок отключения должен строго соблюдаться.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Потребуется снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой. Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в ​​шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленвала по номерам, отсоедините все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь вы можете удалить сам коленчатый вал и снимите два полукольца коленчатого вала упорного подшипника. При работе нужно помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем машину на смотровую яму или эстакаду (см. «Подготовка машины к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм откручиваем болты крышек коренных подшипников коленвала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо А — сталь-алюминий, а заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке две метки, разнесенные по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

Если есть трещины на шейках или щеках, коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренных и шатунных шейек и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) габариты (мм)

Шатунные шейки

Корневые шейки

Установка

1. Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Шатунные подшипники отличить несложно от коренных.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые проточки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с метками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

Добавить комментарий

Ваш адрес email не будет опубликован.
