Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
 Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл.

1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …



Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1Электронным блок управления кондиционером
2Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3Датчик удара (SRS)
4Датчик удара SRS, со стороны водителя
5Датчик удара SRS, со стороны пассажира
6Звуковой сигнал противоугонной системы
7Датчик солнечного света
8Дополнительный отопитель-электрический
9Дополнительный отопитель-топливный
10Аккумуляторная батарея
11Диагностический разъем (DLC)
12Блок управления электрооборудованием двери водителя — в двери
13Блок управления электрооборудованием левой задней двери — в двери
14Блок управления электрооборудованием двери пассажира — в двери
15Блок управления электрооборудованием правой задней двери — в двери
16Блок управления электродвигателем вентилятора системы охлаждения
17Блок управления подачей присадки
18Блок предохранителей /реле, моторный отсек
19Блок предохранителей /реле приборная панель
20Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21Звуковой сигнал
22Кольцевая антенна иммобилайзера
23Реле указателей поворота -в переключателе указателей поворота
24Инерционный выключатель отсечки подачи топлива
25Блок управления системы keylessentry
26Блок управления освещением
27Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28Блок управления навигационной системой
29Блок управления системой парковки
30Блок управления стояночным тормозом
31Электронный блок управления SRS
32Э/м клапан замка рулевой колонки
33Датчик положения рулевого колеса
34Электронный блок управления КПП
35Датчик дождя (очиститель лобового стекла)

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

F140/60А Электрический двигатель вентилятора системы охлаждения
F280А Усилитель руля
F360А Монтажный блок реле и предохранителей в салоне
F460А Монтажный блок реле и предохранителей в салоне
F580А Кондиционер с ручным или автоматическим управлением
F660А Резерв
F730А Насос гидравлического блока АБС
F820А Клапаны гидравлического блока АБС
F920А Контакты и обмотка главного реле
F1030А Электрический двигатель вентилятора отопителя (предохранитель печки)
F1120А Выключатель зажигания
F1240А Силовая цепь реле зажигания
F1320А Стартер
F1440А Обогрев ветрового стекла — правый элемент
F1530А Реле вентилятора системы охлаждения
F1640А Левый элемент обогрева ветрового стекла
F1730А Резерв
F18Резерв
F1910А Блок управления системы АБС
F2015А Звуковой сигнал
F2120А Дополнительный отопитель
F2210А Блок управления усилителем рулевого управления
F2330А Насос омывателя фар
F2415А Резерв
F2510А Обмотка реле обогрева ветрового стекла
F2610А Автоматическая коробка передач
F2710А Муфта компрессора кондиционера
F2810А Резерв
F2910А Система раздельного климат — контроля
F303А Блок управления двигателем, блок управления автоматической коробкой передач
F3110А Система зарядки аккумуляторной батареи
F3210А Блок управления автоматической коробкой передач, датчик положения селектора
F3310А Подогрев датчиков концентрации кислорода
F3410А Форсунки, катушка зажигания
F3510А Система управления двигателем
F3610А Блок управления двигателем

Назначение реле

R1Реле включения запрещения запуска
R2Реле звукового сигнала
R3Реле фонарей заднего хода
R4Резерв
R5Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6Основное реле
R7Реле обогревателя ветрового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13Реле стартера
R14Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

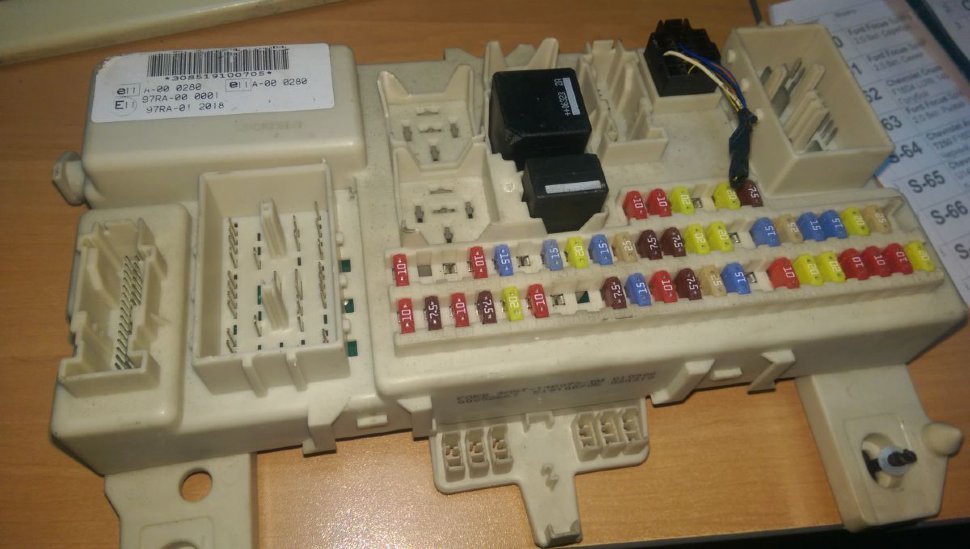

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

3710А Дальний свет левой фары
3810А Дальний сеет правой фары
3920А Прикуриватель, задняя дополнительная розетка
4020А Люк
4120А Модуль электрооборудования двери переднего пассажира
427,5А Обогрев зеркал
4310А Электронные модули (питание от аккумуляторной батареи)
4410А Диагностический разъем (OBD II)
4510А Дневные ходовые огни
4610А Комбинация приборов, многофункциональный электронный модуль (GEM)
4715А Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820А Ближний свет фар, дневные ходовые огни
4915А Переключатель света
5020А Стеклоочиститель
5115А Топливный насос
5225А Обогрев заднего стекла
537,5А Габаритный свет с левой стороны
547,5А Габаритный свет с правой стороны
5520А Модуль электрооборудования двери водителя, центральный замок
5620А Система бесключевого доступа / запуска
5710А Сирена противоугонной системы
5815А Аудиосистема (питание от аккумуляторной батареи)
5925А Розетка в багажном отделении, разъем прицепа
6015А Ближний свет правой фары
6115А Ближний свет левой фары
6220А Электропривод регулировок сиденья водителя
6325А Стеклоподъемники
64Резерв
6510А Подушки безопасности
667,5А Корректор фар, ближний свет фар, блок ксеноновых фар
6710А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687,5А Радио, комбинация приборов
6920А Противотуманный свет
7010А Электронные модули(питание от замка зажигания)
7110А Дневные ходовые огни
7225А Многофункциональный электронный модуль (GEM)
737,5А Освещение номерного знака
7415А Лампы стоп-сигнала
7510А Блок управления коробкой передач, электронная педаль газа
767,5А Электронный стояночный тормоз (EPB)
7725А Реле центрального замка
7815А Очиститель заднего стекла
7915А Электропривод складывания зеркал
8010А Освещение салона, зеркала с электроприводом
8120А Модуль электрооборудования правой задней двери
8220А Модуль электрооборудования левой задней двери
8310А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410А Лампы заднего хода, модуль прицепа
8510А Система охлаждения
8620А Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

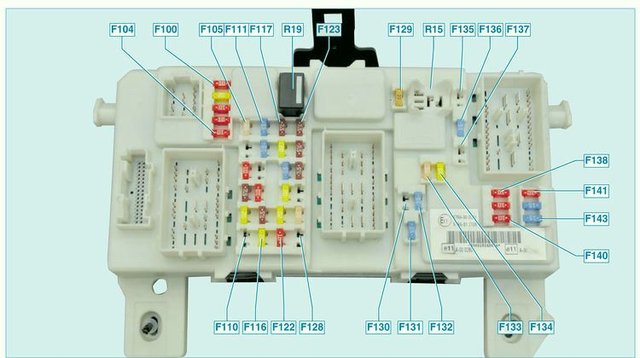

Вариант 2

Фото — схема

Расшифровка

10010А Электронные модули (питание от замка зажигания)
10120А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
10210А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310А Внешние освещение (питание от аккумуляторной батареи)
10410А Освещение салона, система экономии электроэнергии
10525А Обогрев заднего стекла
10620А Система бесключевого доступа / запуска
10710А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
1087,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920А Прикуриватель, задняя дополнительная розетка
11010А Дневные ходовые огни
11115А Топливный насос (бензиновые двигатели)
11215А Аудиосистема (питание от аккумуляторной батареи)
11310А Дневные ходовые огни
11410А Комбинация приборов (питание от замка зажигания), иммобилайзер
1157,5А Внешние освещение (питание от замка зажигания)
11620А Противотуманный свет
1177,5А Освещение номерного знака
11820А Модуль электрооборудования левой задней двери
11915А Розетка в багажном отделении
12020А Модуль электрооборудования правой задней двери
12120А Подогрев передних сидений
12210А Подушки безопасности
1237,5А Обогрев зеркал
1247,5А Габаритный свет с левой стороны
1257,5А Габаритный свет с правой стороны
12620А Система бесключевого доступа / запуска
12725А Стеклоподъемники
128Резерв
12920А Стеклоочиститель
130Резерв
13115А Стеклоочиститель заднего стекла
13215А Лампы стоп-сигнала
13325А Модуль электрооборудования двери переднего пассажира, реле центрального замка
13420А Модуль электрооборудования двери водителя, центральный замок
13520А Дневные ходовые огни
13615А Стеклоомыватель, обогрев жиклеров стеклоомывателя
13710А Резервное питание противоугонной системы
13810А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
13910А Дальний сеет правой фары
14010А Дальний свет левой фары
14110А Лампы заднего хода, зеркала с электроприводом
14215А Ближний свет правой фары
14315А Ближний свет левой фары
Реле
R1Топливный насос
R2Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

  • R1 Реле ближнего света
  • R2 Реле дальнего света
  • R3 Реле центрального замка и заднего стеклоочистителя
  • R4 Реле открытия водительской двери
  • R5 Реле открытия остальных дверей
  • R6 Реле переднего стеклоочистителя
  • R7 Реле обогрева заднего стекла
  • R8 Реле защиты от разряда АКБ
  • R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей.

В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис. 8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76 Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810Свеча накаливания (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120Подогрев сидений передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц. сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

  1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
  2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

  • №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
  • 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

Предохранители на Форд Фокус 2: где находятся, замена

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Номинал, АЗащищаемый прибор или цепь
140Электродвигатель вентилятора ОЖ
280Электроусилитель рулевого механизма
360Салонный модуль ПП
460Салонный модуль ПП
580Климат-контроль, кондиционер
660Запасной разъем
730Электронасос блока ABS
820Гидроблок системы ABS
920Main Relay, обмотка
1030Электродвигатель  вентилятора печки
1120Прерыватель электропитания ДВС
1240Силовой разъем запуска ДВС
1320Предохранитель стартера
1440Правый подогрев лобового стекла
1525Реле дополнительного вентилятора радиатора
1640Левый подогрев лобового стекла
170Запасной разъем
180Запасной разъем
1910Система ABS, блок контроля
2015Клаксон
2125Webasto, для авто с северной подготовкой
2210Электроусилитель руля, Блок контроля
2330Насос форсунок очистителя головных фар
2415Запасной разъем
2515Реле подогрева ветрового стекла, силовая обмотка
2610Предохранитель ЭБУ на авто с АКПП
2710Привод муфты кондиционера
2810Запасной разъем
2910Управление климат контроллером
303Двигатель, ЭБУ. АКПП, ЭБУ
3115Предохранитель контроллера зарядки АКБ
3210Селектор положения кулисы АКПП
3315Подогрев ламбда-зондов
3415Катушки, топливные электрофорсунки
3515Двигатель, блок контроля и управления
3610ЭБУ

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепьНоминал, А
Головная фара, Лампа дальнего свет слева1537
Головная фара, Лампа дальнего свет справа1538
Доп. розетка, прикуриватель2539
Сервопривод люка2040
Передняя правая дверь, предохранитель электромодуля2041
Подогрев наружных зеркал1042
+12В на электрооборудование от АКБ1043
Разъем OBD2, диагностика1044
Лампочки на габариты1045
+12В на приборную панель от АКБ1046
Мотор омывателя лобового стекла , обогрев форсунок омывателя1547
Лампочки ближнего света , дневные ходовые огни2048
Переключатель освещения +12В от АКБ1549
Привод дворников переднего стекла2550
Предохранитель бензонасоса2051
Обогревательный элемент стекла заднего обзора2552
Парковочные огни и габариты, слева7. 553
Парковочные огни и габариты, справа7.554
Предохранитель ЦЗ и электромодуля передней левой двери2055
Безключевой доступ2056
Привод зеркал внешнего обзора, контроль напряжения АКБ1057
+12 В питание автомагнитолы от АКБ2058
Электропитание прицепа2059
Лампочка ближний свет, справа2060
Лампочка ближний свет, слева2061
Сервопривод кресла водителя2062
Привод боковых стекол2563
Свободный разъем64
AirBag1065
+12В освещение салона1066
+12В питание иммобилайзера и панели приборов1067
Панель приборов, доп. оборудование7.568
Лампочки противотуманок2069
+12В от АКБ, питание эдектромодулей1070
Дневные ходовые огни1071
Свободный разъем72
Подсветка заднего номера7.573
Лампочки стоп сигналов задних1574
ЭБУ двигателя1575
Свободный разъем76
Питание реле ЦЗ2577
Питание на дворники  +12В задний1578
+12В доп. розетка багажника1579
Выключение внутреннего освещения, таймер1580
Правая дверь, электромодуль задний1581
Левая дверь, электромодуль задний1582
Подключение магнитолы Bose1083
Лампочки заднего хода , +12В от АКБ1084
ЭБУ системы кондиционирования1085
Подогрев кресел, перед2086

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или релеНоминал,А
+12 В питание электроприборов15100
Сервопривод люка, сервопривод водительского кресла25101
Мотор печки , сажеуловитель для дизельных ДВС10102
+12 В от АКБ, освещение внутреннее10103
Таймер салонного осветителя10104
Подогрев стекла задний25105
Безключевой доступ, KeyFree20106
OBD2 разъем, приборная панель10107
Автомагнитола и доп. приборы7.5108
Задняя доп. розетка25109
Переключатель дневных ходовых огней на генератор15110
20111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола15112
Лампочки габаритных огней5113
+12 В от АКБ, иммобилайзер и приборная панель5114
Переключение освещения на генератор во время движения7. 5115
Лампочки противотуманок15116
Подсветка заднего номерного знака15117
Задняя дверь, электромодуль левый20118
Доп. розетка в багажнике10119
Доп. розетка питания для прицепа30119
Задняя дверь, электромодуль правый25120
Подогрев кресел передних25121
AirBag10122
Подогрев зеркал наружного обзора10123
Левые габариты10124
Правые габариты10125
Система KeyFree20126
Мотор подъемника боковых стекол30127
Запасной разъем128
Дворники переднего стекла25129
Запасной разъем130
Задний дворник20131
Задние стопы10132
Блокировка дверей, электромодуль пассажирской двери20133
Центральный замок, электромодуль водительской двери20134
DRL20135
Моторчик стеклоомывателя, обогрев форсунок омывателя15136
Зуммер салона15137
Акселератор, ЭБУ АКПП15138
Лампочка дальнего света20139
Лампочка дальнего света20140
Привод зеркал наружного обзора15141
Правая лампочка основного света20142
Левая лампочка основного света20143

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала. Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя. Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Предохранитель габаритных огней форд фокус 2 рестайлинг. Электропитание приборной панели

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810 (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120 передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве


Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.


Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.


Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком


Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.


Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…

Форум «FORD»

10.

2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Защищаемые элементы
F1 (40)Электродвигатель вентилятора системы охлаждения
F2 (80)Усилитель рулевого управления
F3 (60)Монтажный блок в салоне
F4 (60)Монтажный блок в салоне
F5 (80)Система кондиционирования, климат-контроль
F6 (60)Резерв
F7 (30)Насос гидроблока ABS
F8 (20)Клапаны гидроблока ABS
F9 (20)Контакты и обмотка главного реле
F10 (30)
F11 (20)Выключатель зажигания
F12 (40)Силовая цепь реле зажигания
F13 (20)Стартер
F14 (40)Правый элемент обогрева стекла
F15 (30)
F16 (40)Левый элемент обогрева стекла
F17 (30)Резерв
F18Резерв
F19 (10)Блок управления ABS
F20 (15)Звуковой сигнал
F21 (20)Дополнительный отопитель
F22 (10)Блок управления усилителем рулевого управления
F23 (30)Насос омывателя фар
F24 (15)Резерв
F25 (10)Обмотка реле обогрева ветрового стекла
F26 (10)Автоматическая коробка передач
F27 (10)
F28 (10)Резерв
F29 (10)Система раздельного климат-контроля
F30 (3)Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)Система зарядку аккумуляторной батареи
F32 (10)Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)Подогрев датчиков концентрации кислорода
F34 (10)Форсунки, катушка зажигания
F35 (10)
F36 (10)Блок управления двигателем
Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Обозначение Наименование Включаемые цепи
R1 (не используется)
R2Реле звукового сигналаЗвуковой сигнал
R3 (не используется)
R4 (не используется)
R5 (не используется)
R6Главное релеСистема управления двигателем
R7Реле обогрева ветрового стеклаЭлементы обогрева ветрового стекла
R8Реле зажиганияБлок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9Реле омывателя фарЭлектродвигатель насоса омывателя фар
R10Реле вентилятора отопителяЭлектродвигатель вентилятора отопителя
R11Реле компрессора кондиционераМуфта компрессора кондиционера
R12 (не используется)
R13Реле стартераТяговое реле стартера
R14Реле вентилятора системы охлажденияЭлектродвигатель вентилятора

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F100 (10)Питание блока управления от выключателя зажигания
F101 (20)Выключатель электроприводов регулировки сидения водителя
F102 (10)Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)Блок управления освещением
F104 (10)Плафоны освещения салона, система экономии электроэнергии
F105 (25)Элемент обогрева заднего стекла
F106Резерв
F107 (10)Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)Головное устройство звуковоспроизведения, система навигации
F109 (20)Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)Резерв
F111 (15)Топливный насос
F112 (15)Питание аудиосистемы от аккумуляторной батареи
F113 (10)Резерв
F114 (10)Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)Блок управления освещением
F116(20)Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)Фонари освещения номерного знака
F118 (20)Блок управления левой задней двери
F119 (15)Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
F120 (20)Блок управления правой задней двери
F121 (20)Элемент обогрева передних сидений
F122 (10)Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)Элементы обогрева наружных зеркал заднего вида
F124 (7,5)Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)Система управления замками с пассивным ключом
F127 (25)Электродвигатели стеклоподъёмниками
F128Резерв
F129 (20)Электродвигатель очистителя ветрового стекла
F130Резерв
F131 (15)Электродвигатель очистителя стекла двери багажного отделения
F132 (15)Сигналы торможения
F133 (25)Реле центрального замка, электропривод замка правой передней двери
F134 (20)Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)Резерв
F136 (15)Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)Блок управления двигателем, датчик положения педали «газ»
F139 (10)Лампа дальнего света правой блок-фары
F140 (10)Лампа дальнего света левой блок-фары
F141 (10)Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)Лампа ближнего света правой блок-фары
F143 (15)Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

Ампер Описание предохранителя
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 Не используется
129 20 Очиститель ветрового стекла
130 Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Где находится предохранитель прикуривателя на Форд Фокус 2

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блоки предохранителей, предохранители (с. 5)

Номер предохранителя Сила тока, А Защищаемые цепи
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20 Система управления без ключа
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 — Не используется
129 20 Очиститель ветрового стекла
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

x

Описание предохранителей форд фокус 2 рестайлинг.

Монтажный блок в моторном отсеке

Большинство цепей питания электрооборудования автомобиля Ford Focus защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под приборной панелью с правой стороны и в моторном отсеке рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форд Фокус 2 и Фокус 2 разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.

Рисунок: 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью с правой стороны. Назначение предохранителей и реле (их номера указаны на агрегате и на рисунке) указано в таблице. один.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

* Если есть.

Рисунок: 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2

Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в моторном отсеке (рис. 2), крышка монтажного блока снята). В таблице 2 указано назначение этих предохранителей, предохранителей и реле, но для конкретной модели некоторые цепи, показанные в таблице, могут быть недоступны.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

* Если есть.

1. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в салоне, снимите два крепежных винта под панелью приборов справа …

2.… и сдвиньте монтажный блок вниз.

3. Для удобства работы с агрегатом его корпус можно удлинить, переставив выступы корпуса в пазы опорных кронштейнов.

4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправностей обращайтесь к указанным в таблице. 10.1 цепи, защищенные этим предохранителем.

A предупреждение
Не заменяйте предохранители перемычками или предохранителями с разной силой тока или самодельными перемычками, так как это может повредить электрические приборы и даже вызвать пожар.

5. Используя специальный пластиковый пинцет, извлеките новый предохранитель.

6. Так выглядит перегоревший предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Используйте запасной предохранитель того же номинала (и цвета), чтобы заменить предохранитель.

7. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, находящейся в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для снятия предохранителей с монтажных блоков, рядом с ним есть прорези 2 для установки запасных предохранителей.

8. При необходимости замены снимите предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителя

Ford Focus 2 (рестайлинговый) получил другой блок соединений и предохранителей, а именно тот, что показан на рисунке ниже …

Добрый день. Сегодня к нам в автосервис приехал Форд фокус 2 ресталинг (2008-2011). Он пришел к нам с проблемой в электронике.После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снимать и заменять предохранители под капотом и в салоне рестайлингового Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.


Таблица номиналов блока предохранителей форд капот Фокус 2 рестайлинг:
Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Блок внутренних предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической устойчивости
8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
9 20 Блок управления блоком питания (PCM)
10 30 Вентилятор климат-контроля
11 20 Замок зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только опции без кондиционера)
16 40 Обогрев лобового стекла, левый
17 30 Складная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 Шестерня АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Блок предохранителей в салоне Таблица значений:

Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для моделей со съемной крышей)
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, дистанционное управление приемником системы
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система энергосбережения, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20
107 10 Питание АКБ в комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, электрическая розетка сзади
110 10 Питание переключателя дневного освещения от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары / фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль (задний левый)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль (задний правый)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задний и передний габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая)
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 Не используется
129 20 Стеклоочиститель
130 Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Централизованный замок, электрический модуль двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Громкоговоритель с резервным аккумулятором
138 10 Блок управления трансмиссией, педаль акселератора, АКПП
139 10 Дальний свет правой стороны
140 10 Дальний свет фары левый
141 10 Фонарь заднего хода, электрорегулировка зеркал
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)
Видео-инструкция по замене предохранителей в салоне Форд Фокус 2 рестайлинг:

Ford Focus 2 — одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, у владельцев Фокусов рано или поздно возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных автомобилей. Самый первый признак проблем с электроприборами — выход из строя предохранителей (РР) или размыкающих элементов (реле).

Предохранители, которые используются в Форд Фокус 2, называются «ножевыми» предохранителями, они бывают плоские, среднего размера, вставные, то есть состоят из двух штекерных контактов с плавкой перемычкой в ​​пластиковом корпусе разных цветов… Сверху на корпусе проштампован номинал — сила тока, при превышении которой деталь сгорает (плавится перемычка). Основная функция — разомкнуть электрическую цепь, чтобы предотвратить повреждение электрооборудования и возможное возгорание машины … Для самых мощных потребителей тока реле играют защитную роль.

В целом по стандарту предохранители бывают 17 цветов, а оттенки могут отличаться. Для Ford Focus используются следующие цвета для обозначения этих деталей:

Расположение разъемов, реле и предохранителей отличается в автомобилях с 2005 по 2007 год (номер детали начинается с 37), а также в 2007 году и после рестайлинга в 2008 году до окончание выпуска данной модели в 2010 г. (нумерация от 100).

В постстайлинговых Фокусах, выпущенных в РФ, есть четыре варианта расположения элементов безопасности и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какая модель агрегата производится по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то с правой стороны расположены ПП и реле для силового агрегата и других узлов. в моторном отсеке (сильноточный).В салоне — предохранители и отключающие элементы монтажного блока (слаботочные) расположены под бардачком. Сборка крепится к корпусу двумя защелками с поворотным механизмом. Обтянут обивкой, удерживаемой двумя кнопками.

Работа с блоком предохранителей под капотом

  1. Поднимаем капот.
  2. Открываем крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса узла печатной платы. Не работает? Возьмите плоскую отвертку среднего размера и вставьте ее в замок крышки.Слегка наклоните отвертку, и крышка поднимется. Снимаем это.
  3. СО внутри крышки имеет специальный пинцет, закрепленный в пазах. Им очень удобно снимать предохранители. Использование плоскогубцев может повредить корпус при слишком сильном сжатии. Обратите внимание, что пинцет находится только в коробке возле блока питания. На крышке также есть прорези для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
  4. Проверяем схему и пинцетом убираем сгоревший элемент, после чего вставляем новый.
  5. Проверяем работу прибора и закрываем коробку, предварительно вставив пинцет в розетку.

Работа с блоком предохранителей в салоне


Наиболее частые проблемы с электрикой:

Кондиционер не включается.

  1. Данный блок в FordFocus 2 включается только при температуре окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления.Если давление достаточное, он передает сигнал в электронный блок управления, и отключающий элемент муфты компрессора кондиционера переключается.
  2. Если при включении кондиционера вы слышите щелчок срабатывания сцепления и двигатель не увеличивает обороты, то нужно убедиться, что шкив вала компрессора вращается.
  3. Если шкив неподвижен, откройте блок возле двигателя, посмотрите на расположение предохранителя F27 (10А) на крышке и проверьте его состояние.Этот PP отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса различаются в зависимости от года выпуска Ford Focus 2 и варианта сборки предохранителей.
  4. Если замена предохранителя не требуется, проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
  5. Если здесь все в порядке, уточняем, где оно находится, и диагностируем реле компрессора. Исправность этого элемента можно проверить только заменой.
  6. Последний вариант — убедиться в целостности шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.

Звуковой сигнал исчез (звуковой сигнал)

  1. Проверьте F20 (15 А) в узле под капотом.
  2. Если он не поврежден, попробуйте набрать гудок. Для этого снимаем решетку радиатора и подсоединяем ее к контактам звукового сигнала 12 В. Проще всего это сделать от батареи. Нет звука — замена.
  3. Если клаксон работает, значит обрыв проводки или необходимо почистить контакты клаксона на рулевом колесе.

Блок питания панели приборов


Пропадает обогрев заднего стекла

  1. Чаще всего возможен обрыв нити накала на стекле. Внимательно осмотрите и при необходимости заклейте разрыв клеем и серебром или, в крайнем случае, замените резьбу.
  2. Проверка F52 (25A). Расположение: блок ПП в салоне.
  3. Вызываем проводку, зачищаем контакты переключателя.

Важно! Если при замене предохранителя он снова быстро перегорел, следует прозвонить всю цепь питания этого устройства.

Самым простым и распространенным методом проверки предохранителей является их замена. Неисправные предохранители иногда визуально не отличаются от исправных, их даже может отозвать тестер.

Если перестал работать прикуриватель Ford Focus второго поколения, скорее всего, виноваты мы. Гнездо прикуривателя часто используют не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка от мобильного телефона … В лучшем случае просто закоротит контакты и предохранитель перегорит.В худшем случае загорится проводка или сам блок зарядки телефона. Не будем говорить о грустных вещах, давайте лучше разберемся, где находится предохранитель прикуривателя на предстайлинговом и рестайлинговом Ford Focus 2.

Комплект предохранителей. Лучше использовать эти.

На всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке кабины, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку.Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит. Если только прикуриватель, причину надо искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях Фокуса второго поколения наш предохранитель расположен только в монтажном блоке салона, но расположен и пронумерован по схеме по-разному :

  • в предстайлинговых машинах ему присвоили номер 39, а его номинал 20А ;
  • тот же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема расположения предохранителей в Focuses до 2007 г .:

Схема Dorestyle

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты. Мы делаем это:

  1. Откручиваем два винта под передней панелью в районе бардачка.

    Вот американцы до славы извращены. Вы должны вот так спрятать монтажный блок.

  2. Опускаем монтажный блок на максимально возможное расстояние.

    Наши предохранители где-то здесь.

  3. Поворачиваем защелки опорных кронштейнов вправо и влево.
  4. Выдвигаем монтажный блок на себя.
  5. Найдите предохранитель прикуривателя и извлеките его пластиковым пинцетом.

    Здесь все ясно, перегорел предохранитель.Только замена. багов нет.

  6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала провода, фольга, монеты, скрепки и прочая ерунда.
  7. Собираем монтажный блок в обратной последовательности.

Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель включили мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ). Если предохранитель перегорел по неизвестным причинам, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Аккуратно пользуйтесь прикуривателем, всем удачи!

Добрый день. Сегодня к нам в автосервис зашел рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. В статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Ford Focus 2.Также мы покажем вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в рестайлинге Форда Фокус 2 под капотом есть специальный пинцет

Схема и расположение предохранителей на Форде Фокус 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите блок предохранителей.

Блок предохранителей под капотом отмечен красной прямоугольной линией.

Затем нужно открыть крышку предохранителя под капотом.

На следующем этапе, перевернув крышку предохранителя, вы сможете увидеть назначение каждого из них.

Еще фото крышки со схемой предохранителей

Теперь давайте посмотрим на номера предохранителей и их описание.

Ford Focus 2 Таблица значений блока предохранителей под капотом

Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 ГУР
3 60 Блок внутренних предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической устойчивости
8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
9 20 Модуль управления трансмиссией (PCM)
10 30 Вентилятор климат-контроля
11 20 Выключатель зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только для опций без кондиционера)
16 40 Обогрев лобового стекла слева
17 30 Складная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей находится под бардачком.

Для начала нужно снять защитную полку. Чтобы снять его, нужно просто потянуть вниз.

И снимите блок предохранителей.

Блок-схема предохранителей в салоне Форд Фокус 2

Значения блока предохранителей в салоне Таблица:

Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для моделей со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, твердый дымовой фильтр, дизельное топливо, приемник дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система энергосбережения, плафоны внутреннего освещения
105 25 Обогрев заднего стекла
106 20
107 10 Питание АКБ в комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, задняя электрическая розетка
110 10 Питание выключателя дневного освещения от генератора
111 15 Топливный насос (только версии с бензиновым двигателем)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары / фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль (задний левый)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль (задний правый)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 Не используется
129 20 Стеклоочиститель
130 Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Централизованный замок, электрический модуль двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Резервный динамик от батареи
138 10 Блок управления трансмиссией, педаль акселератора, автоматическая коробка передач
139 10 Дальний свет правой стороны
140 10 Дальний свет фары левый
141 10 Фонарь заднего хода, электрические зеркала заднего вида
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)

Ford Focus 2 какой предохранитель срабатывает.

Наиболее частые проблемы с электрооборудованием

Ford Focus 2 — одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, не поздно ли, у владельцев Focuses возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных автомобилей. Самым первым признаком неисправности электроприборов является выход из строя предохранителей (ПП) или отключающих элементов (реле).

Предохранители, которые используются в Ford Focus 2, называются «предохранителями», они плоские, среднего размера, вставные, то есть состоят из двух вставных контактов с легкоплавкой перемычкой в ​​пластике. чехол разных цветов. Сверху корпуса выбит рейтинг — сила тока, выше которой деталь перегорает (плавится перемычка). Основная функция — разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока реле играют защитную роль.

Обычно по стандарту предохранители бывают 17 цветов, а оттенки могут отличаться. Для Ford Focus для обозначения этих деталей используются следующие цвета:

Расположение разъемов, реле и предохранителей отличается на автомобилях, выпущенных с 2005 по 2007 год (номер детали начинается с 37), а также в 2007 году и после рестайлинга 2008 года. до конца выпуска данной модели в 2010 году (нумерация начинается со 100).

В постстайлинговых трюках, выпущенных в РФ, есть четыре варианта расположения элементов безопасности и реле.Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какая именно модель агрегата производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то по правому борту находятся печатная плата и реле силового агрегата и других компонентов, расположенных в двигателе. отсек (сильноточный). В салоне — предохранители и отключающие элементы монтажного блока (слаботочные) расположены под перчаточным ящиком.Сборка крепится к корпусу двумя защелками с поворотным механизмом. Он обтянут обивкой, которая держится на двух кнопках.

Работа с блоком предохранителей под капотом

  1. Поднять капот.
  2. Откройте крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса узла PP. Не работает? Берем среднюю плоскую отвертку и вставляем в замок крышки. Слегка наклоните отвертку, и крышка поднимется. Снимаем это.
  3. С внутренней стороны крышки в пазах закреплен специальный пинцет.Им очень удобно снимать предохранители. Используя плоскогубцы, вы можете повредить корпус, если надавите на него слишком сильно. Обратите внимание, что пинцет находится только в коробке возле блока питания. На крышке также есть прорези для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
  4. Проверяем схему и пинцетом убираем сгоревший элемент, после чего вставляем новый.
  5. Тестируем работу электроприбора и закрываем коробку, предварительно вставив пинцет в розетку.

Работа с блоком предохранителей в салоне


Наиболее частые проблемы с электрооборудованием:

Не включается кондиционер.

  1. Данный блок в FordFocus 2 входит только при температуре окружающей среды не ниже +5. Прежде всего убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и выключается отключающий элемент муфты компрессора кондиционера.
  2. Если при включении кондиционера вы слышите щелчок срабатывания сцепления, а двигатель не увеличивает скорость, вы должны убедиться, что шкив вала компрессора вращается.
  3. Если шкив неподвижен, откройте блок возле двигателя, посмотрите на расположение предохранителя F27 (10А) на крышке и проверьте его состояние. Это программное обеспечение отвечает за подачу тока на сцепление. Напоминаем, что маркировка и цвет корпуса различаются в зависимости от года выпуска Ford Focus 2 и варианта сборки предохранителей.
  4. Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
  5. Если здесь все ок, уточняем где находимся и диагностируем реле компрессора. Проверить правильность этого элемента можно только методом замены.
  6. Последний вариант — проверить целостность шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.

Пропал звуковой сигнал (гудок)

  1. Проверить F20 (15 А) в узле под капотом.
  2. Если он цел, надо попробовать подать звуковой сигнал. Для этого снимаем решетку и подключаем к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Нет звука — замена.
  3. Если клаксон исправен, значит обрыв в проводке или необходимо очистить контакты клаксона на рулевом колесе.

Блок питания приборной панели


Обогрев заднего стекла

  1. Чаще всего возможен обрыв нити накала на стекле.Внимательно осмотрите и при необходимости заклейте разрыв клеем с серебром или, в крайнем случае, замените резьбу.
  2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
  3. Вызываем проводку, зачищаем контакты выключателя.

Важно! Если при замене предохранителя он снова быстро перегорит, должна прозвенеть вся цепь питания этого устройства.

Самый простой и распространенный метод проверки предохранителей — замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, их даже можно назвать тестером.

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего виноваты мы сами. Гнездо прикуривателя часто используется для других целей. и самое безобидное, во что они могут воткнуться, это китайская зарядка от мобилы. В лучшем случае просто замыкает контакты и замыкает предохранитель. В худшем случае загорится проводка или зарядный блок телефона. Не будем говорить о грустных вещах, лучше разберемся, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Ford Focus 2.

Комплект предохранителей. Лучше использовать такой.

Во всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в сборочном узле кабины, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно сгорит.Если только прикуриватель, причину надо искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях Фокуса второго поколения наш предохранитель находится только в сборочной единице кабины, но расположен и пронумерован по схеме по-разному :

  • в дорестайлинговых вагонах ему присвоен номер 39, а его номинал 20А ;
  • тот же Предохранитель 20 А в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема предохранителей в Фокусах выпуска до 2007 г .:

Дорестайл схема

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых уловок:

Замена предохранителя на Форд Фокус 2

Узел крепления кабины находится прямо под перчаточным ящиком и для его получения нужно потерять две минуты времени. Мы делаем это:

  1. Выворачиваем два винта под переднюю панель в районе бардачка.

    Тогда американцы развратились до славы. Необходимо скрыть монтажный блок.

  2. Опустите монтажный блок как можно дальше.

    Где-то здесь наши предохранители.

  3. Поворачиваем защелки опорных кронштейнов справа и слева.
  4. Сдвиньте монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем пластмассовым пинцетом.

    Здесь все ясно, перегорел предохранитель. Только замена. багов нет.

  6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка проводов, фольги, монет, скрепок и прочего мусора взамен штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратной последовательности.

Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потребляемым током выше номинального, то просто поменяйте предохранитель и постарайтесь не подключать к прикуривателю мощные устройства (лучше подключить их прямо к клеммам аккумулятора).Если предохранитель перегорел по неизвестным причинам, необходимо позвонить в цепь и выяснить причину замыкания. В противном случае замена предохранителя будет производиться ежедневно. Осторожно пользуйтесь прикуривателем, удачного путешествия!

Бортовая сеть постоянного тока, номинальное напряжение 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — автомобилю. корпус и блок питания, которые служат вторым проводом.
При неработающем двигателе включенные потребители питаются от аккумулятора, а после пуска двигателя — от генератора.

Генератор

Генератор :
1 — болт контактный;
2 — разъем генератора;
3 — кожух;
4 — шкворень сцепления;
5 — задняя крышка;
6 — крышка передняя;
7 — шкив

При работе генератора заряжается аккумулятор.
Автомобиль оснащен стартерной батареей 60 Ач.
Генератор представляет собой синхронную электрическую машину переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Шкив генератора приводится в движение поликлиновым ремнем от шкива вспомогательного привода.
Крышки статора и генератора стянуты четырьмя шпильками. Вал ротора вращается в шарикоподшипниках, установленных в крышках генератора. Закрытые подшипники с включенной в них смазкой рассчитаны на весь срок службы генератора. Задний подшипник запрессован на вал ротора, установленный в пластмассовой втулке в задней крышке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной; подшипниковая опора скользит по валу ротора.
Трехфазная обмотка расположена в статоре генератора. Концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (ламп) — трех «положительных» и трех «отрицательных», запрессованных в два подковообразных алюминиевых держателя пластин в соответствии с полярностью. (положительный и отрицательный на разных пластинах). Выпрямительный блок установлен на задней части генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора.Питание на обмотку возбуждения подается через две щетки, установленные в щеткодержателе.
Щеткодержатель конструктивно интегрирован с регулятором напряжения и установлен на задней крышке генератора (под пластиковым кожухом).
Регулятор напряжения представляет собой неразборный блок; при выходе из строя его заменяют в сборе с щеткодержателем.

«Минус» АКБ всегда должен быть подключен к «массе» автомобиля, а плюс — к выводу генератора.Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
Когда генератор работает , не следует отключать аккумулятор, так как возникающие скачки напряжения могут повредить электронные компоненты схемы.

Стартер

Стартер :
1 — тяговое реле;
2 — крышка передняя;
3 — стяжной болт;
4 — корпус;
5 — задняя крышка;
6 — управляющий выход тягового реле;
7 — болты контактные

Стартер — четырехщеточный двигатель постоянного тока с возбуждением от постоянных магнитов, с планетарной передачей, роликовой муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Крышки корпуса и стартера стягиваются двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на ведущий вал через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (ведущем валу).
На приводном валу установлена ​​обгонная муфта (обгонная муфта) с ведущей шестерней. Он передает крутящий момент только в одном направлении — от стартера к двигателю, отключая их после запуска двигателя.Это необходимо для защиты стартера от повреждений из-за превышения скорости.
Тяговое реле служит для ввода шестерен привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и подачи питания на стартер. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивающее и фиксирующее). Релейный рычаг втягивается и перемещает рычаг привода, который перемещает обгонное колесо с ведущей шестерней по шлицам ведущего вала, вводя шестерню в зацепление с венцом маховика.В этом случае втягивающая обмотка отключается и контакты тягового реле замыкаются, в том числе и стартер. После возврата ключа в положение II удерживающая обмотка тягового реле обесточивается и плечо реле возвращается в исходное положение под действием пружины — контакты реле размыкаются и ведущая шестерня выходит из зацепления с маховиком.
Заменено неисправное тяговое реле. Неисправность привода стартера обнаруживается при осмотре после разборки стартера.

Система освещения и сигнализации

Система освещения и сигнализации включает два блочных фонаря; противотуманные фары; боковые указатели поворота; задние фонари; подсветка номерного знака; дополнительный тормозной сигнал; абажуры для салона и багажного отделения; звуковой сигнал, а также выключатели всех этих потребителей.

Основная фара :
1 — защитный кожух лампы габаритного света;
2 — защитная крышка лампы дальнего света;
3 — винт регулировки пучка света в вертикальной плоскости;
4 — защитный кожух ближнего света;
5 — винт регулировки светового пучка фары в горизонтальной плоскости;
6 — защитный кожух контрольной лампы;
7 — электрический разъем

В фарах установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя поворота и исполнительный механизм (мотор-редуктор) управления направлением света фар.
Корректор фар устанавливается на автомобиль с электромеханическим приводом, что позволяет регулировать направление световых лучей в зависимости от загруженности автомобиля. Регулятор угла наклона фар состоит из регулятора в панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

Фара противотуманная :
1 — регулировочный винт;
2 — лампа головного света

Некоторые автомобили оснащены противотуманными фарами, которые устанавливаются в передний бампер.В противотуманной фаре установлена ​​галогенная лампа, направление светового пучка которой регулируется винтом.

Боковые указатели поворота установлены в наружных зеркалах заднего вида.
На седане и хэтчбеке используются различные задние фонари.

Задний фонарь легкового автомобиля :
1 — противотуманная фара и габаритный свет;
2 — патрон лампы;
3 — контрольная лампа;
4 — лампа света заднего хода;
5 — лампа сигнала торможения;
6 — корпус фонаря с рассеивателем в сборе

В заднем фонаре седана установлены фонари: указатель поворота, двухниточный габаритный и противотуманный свет, стоп-сигнал, фонарь заднего хода.

Расположение нахлеста в заднем свете автомобиля хэтчбек :
1 — противотуманный и стояночный свет;
2 — указатель поворота

В заднем фонаре хэтчбека установлены фонари: указатель поворота и двухпроводный сигнал тормоза и габаритный огонь. Хэтчбек может быть оснащен задними фонарями, в которых вместо габаритных фонарей устанавливаются светодиоды. В этом случае вместо двухжильной лампы сигнала торможения и габаритного огня используется лампа сигнала торможения.
Хэтчбек крепится в задний бампер Противотуманная фара (с левой стороны) и фонарь заднего хода (с правой стороны).

Автомобиль может быть оборудован одним или двумя звуковыми сигналами . Звуковые сигналы закреплены на кронштейне к переднему бамперу с правой стороны.

Подушки безопасности

В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности водителя и переднего пассажира и боковыми шторками для защиты водителя, передних и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений со стороны дверей. Боковые занавески расположены в обшивке крыши со стороны двери. Блок управления подушками безопасности установлен под облицовкой туннеля пола между передними сиденьями. Этот блок также управляет преднатяжителями ремней безопасности водителя и переднего пассажира.
Вместо обычного скользящего контакта (во избежание искрения и непреднамеренного срабатывания подушки безопасности) для электрического соединения подушки безопасности водителя и выключателей звукового сигнала с жгутом проводов приборной панели использовалось барабанное устройство со спиральным кабелем, работающее по принципу рулетки. (чтобы избежать искрения и непреднамеренного срабатывания подушки безопасности).

Барабан со спиральным тросом :
1 — корпус барабанного устройства;
2 — поводок барабанного устройства;
3 — провода с колодкой подушки безопасности;
4 — разъем для подключения проводки выключателя звукового сигнала;
5 — разъем для подключения колодок жгута проводов панели приборов

Барабан крепится к разъему подрулевого переключателя. В цилиндрический пластиковый корпус устройства по спирали уложены несколько витков металлопластиковой ленты, являющейся проводником электричества.Один конец ленты через провода с колодками соединяется с жгутом панели приборов. Другой конец ленты подключен к подушкам безопасности и переключателям звукового сигнала. Ведущие барабана входят в отверстия ступицы рулевого колеса. При вращении колесо вращает барабан за поводками, а вместе с ним и ленту, которая расположена в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
Из среднего положения барабан может вращаться в любом направлении до остановки на 3 оборота. Это предотвращает разрыв ленты при повороте рулевого колеса из нейтрального положения до упора в каждом направлении.

Перед установкой руля необходимо установить барабан прибора в среднее положение, при этом петля ленты должна появиться в окошке, закрытом прозрачной пленкой.
В блоке крепления предохранителей и реле, расположенном в салоне автомобиля, установлен многофункциональный блок управления (блок управления силовыми аксессуарами).
Блок управляет центральным замком, автоматическим включением внешнего освещения, включением внутреннего освещения, автоматическим включением стеклоочистителя, стеклоочистителя задней двери, обогревом лобового стекла, двери багажника и наружных зеркал заднего вида, круиз-контролем и аккумуляторные батареи системы защиты.
Замки всех дверей и крышки багажника блокируются встроенными в замки электроприводами.

Электрические стеклоподъемники

Электростеклоподъемник передней двери :
1 — внутренняя панель двери;
2 — рычаг;
3 — зубчатый сектор;
4 — бегунок;
5 — подстаканник

Автомобиль может оснащаться электростеклоподъемниками только передних дверей или всех дверей. Снятие стеклоподъемников описано в главе «Кузов».
Электрические стеклоподъемники крепятся на внутренних съемных дверных панелях.

Электродвигатель стеклоподъемника :
1 — электродвигатель;
2 — корпус редуктора;
3 — шестерня

Коробка передач двигателя стеклоподъемника состоит из червячной коробки передач и реверсивного двигателя постоянного тока. На выходном валу коробки передач установлена ​​шестерня, которая входит в зацепление с зубчатым сектором. На секторе установлены два рычага (один рычаг жестко соединен с сектором), соединенных со стаканом через два пластиковых ползунка. При повороте зубчатого сектора рычаги также вращаются, поднимая или опуская стекло.

Очиститель лобового стекла

Очиститель лобового стекла :
1 — кронштейн;
2 — мотор-редуктор;
3 — кривошип;
4 — вал щеточного рычага;
5 — тяга;
6 — валковый рычаг

Стеклоочиститель установлен под обшивкой лобового стекла. Электродвигатель пылесоса трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
Автомобили с кузовами хетчбэк и универсал оснащены очистителем стекол для крышки багажника.Редукторный двигатель пылесоса установлен на рычаге под обшивкой двери.
Омыватель лобового стекла состоит из бачка с электронасосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбек и универсал реверсивный, при вращении вала мотора помпы в одну сторону жидкость из бачка подается на лобовое стекло, а при повороте в другую сторону жидкость подается на стекло задняя дверь.

Автоматические выключатели

Большинство электрических цепей имеют предохранители.Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых находится слева в моторном отсеке, а второй — под бардачком панели приборов. На выводе проводов, подключенных к «плюсовой» клемме аккумуляторной батареи, установлен предохранитель (150 А), который защищает силовые цепи стартера и генератора.

Монтажный блок в моторном отсеке

Добрый день. Сегодня к нам в автосервис приехал рестайлинг Ford Focus 2 (2008-2011). Он пришел к нам с проблемой в электронике. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снять и заменить предохранители под капотом и в салоне рестайлингового Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.


Таблица значений блока предохранителей под капотом Ford Focus 2 рестайлинг:
Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 ГУР
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической стабилизации
8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
9 20 Модуль управления трансмиссией (PCM)
10 30 Вентилятор климат-контроля
11 20 Замок зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев лобового стекла правое
15 30 Реле вентилятора охлаждения (Sigma — только варианты без кондиционера)
16 40 Лобовое стекло с подогревом, левое
17 30 Складная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Клапан промежуточного перепуска воздуха (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Таблица значений блока предохранителей в салоне:

Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления привода люка, сиденья водителя с электроприводом, блок управления привода крыши (только для автомобилей со съемной крышей)
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103 10 Органы управления внешним освещением с питанием от батареи
104 10 Система энергосбережения, внутреннее освещение
105 25 Обогрев заднего стекла
106 20
107 10 Аккумулятор приборный, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, задняя дополнительная электрическая розетка
110 10 Электропитание переключателя дневного света от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Электропитание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Блок питания для управления внешним освещением от генератора
116 20 Противотуманные фары
117 7,5 Фонарь освещения номерного знака
118 20 Электромодуль двери (задняя левая)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Электромодуль двери (правая задняя)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задний и передний габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задний и передний габаритные огни, стоп-сигналы (правая сторона)
126 20 Система бесключевого управления
127 25 Электрические стеклоподъемники
128 Не используется
129 20 Очиститель лобового стекла
130 Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Центральный замок, электрический модуль двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Аварийный динамик на батареях
138 10 Блок управления трансмиссией, педаль акселератора АКПП
139 10 Фара правая
140 10 Дальний свет левый
141 10 Фонарь заднего хода, зеркала заднего вида с электрорегулировкой
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)
Видео-инструкция по замене предохранителей в салоне Форд Фокус 2 рестайлинг:

В автомобиле многие силовые цепи оборудования защищены предохранителями. Мощные потребители подключаются к бортовой сети через реле. Если есть проблемы с электрооборудованием, сначала проверяется программное обеспечение и реле. В статье рассмотрены предохранители Форд Фокус 2: назначение, расположение, даны инструкции по замене монтажного блока и каждого элемента.

[Скрыть]

Расположение, назначение и схема подключения

Программное обеспечение и реле размещены в специальных узлах, называемых сборочными единицами. У Ford Focus их два.Один находится в кабине автомобиля. Для удобства он разместился под перчаточным ящиком, а второй — в моторном отсеке возле аккумулятора (автор видео — Эдуард Канцуров).

Блоки в Форд Фокус 2 рестайлинг и 2 рестайлинга имеют отличия, поэтому нужно разбирать их назначение отдельно. В Форд Фокус 2 дорестайл используются плоские предохранители среднего размера вилочного типа, их еще называют ножевыми. На конце указан номинал предохранителя — максимально возможный ток.

Если сила тока превышает допустимую, внутри плавится металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Программа декодирования от F1 до F36:

номер Номинал, A Назначение
1 40 Вентилятор блока питания охлаждения
2 80 ГУР
3 60 Программное обеспечение и реле блока кабины
4 60 Программное обеспечение и реле блока кабины
5 80 Кондиционер, дополнительный отопитель
6 60 Свечи для дизельных двигателей
7 30 Насос АБС в гидроагрегате
8 20 Клапаны АБС в гидроагрегате
9 20 Блок управления трансмиссией
10 30 Двигатель вентилятора печи
11 20 Выключатель стартера
12 40 Реле зажигания
13 20 Обмотка спускового крючка
14 40 Обогрев лобового стекла правого
15 30 Реле вентилятора охлаждения
16 40 Лобовое стекло с подогревом
17 30 Управление складной крышей
18 30 Усилитель мощности
19 10 Управление системой АБС
20 15 Звуковой сигнал
21 20 Резервный нагреватель
22 10 ГУР Управление
23 30 Электрический насос омывателя фар
24 15 Дополнительный отопитель для автомобиля с дизельным двигателем
25 10 Реле зажигания
26 10 АКПП
27 10 Сцепление Condicon
28 10 Свеча дизельная
29 10 Климат-контроль
30 30 АКПП
31 10 Зарядка аккумулятора
32 10 АКПП
33 10 Датчики кислорода для бензиновых двигателей
34 10 Форсунки модуля зажигания
35 10 Клапаны PCM
36 10 RMS

Описание назначения реле Форд Фокус 2:

Обозначение Назначение
R1 Включение запрета запуска (для некоторых моделей)
R2 Звуковой сигнал
R3 Фонари заднего хода (для некоторых моделей)
R5 Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей)
R6 Основной
R7 Обогрев лобового стекла
R8 Зажигание
R9 Омыватели фар
R10 Вентилятор отопителя
R11 Компрессор кондиционера
R12 Свечи накаливания (дизель), электродвигатель вентилятора охлаждения
R13 Стартер
R14 Вентилятор и двигатель вентилятора

Расшифровка БП в салоне для рестайлинга Ford Focus 2:

номер Номинал, А Назначение
37 10 Фара дальнего света левая
38 10 Фара дальнего света правая
39 20 Предохранитель прикуривателя
40 20 Электродвигатель люка
41 20 Электропривод двери переднего пассажира
42 7,5 Зеркала с подогревом
43 10 Электрические модули
44 10 Блок канала связи
45 10 ДХО, габаритные огни
46 10 Панель приборов, центральный блок PP
47 15 Насос, форсунки омывателя стекла
48 20 Ближний свет, наружное освещение на дневное время
49 15
50 20 Очиститель лобового стекла
51 15 Топливный насос
52 25 Обогрев заднего стекла
53 7,5 Стоп-сигнал, размеры слева
54 7,5 Стоп-сигнал, размеры справа
55 20 Электроуправление двери водителя, центральный замок
56 20 Кеу Система комиссионных
57 10 Привод складывания наружных зеркал заднего вида или датчик контроля заряда аккумулятора
58 15 Управление музыкальной системой
59 20 Блок управления прицепом
60 15 Левая фара ближнего света
61 15 Правый ближний свет
62 20 Электрорегулировка сиденья водителя
63 25 Электрические стеклоподъемники
64
65 10 Управление подушкой безопасности
66 7,5 Выключатель освещения
67 10 Панель приборов
68 7,5 Дополнительные комплектующие приборки
69 20 Противотуманные фары
70 10 Электрические модули
71 10 Наружное освещение при движении в дневное время
72
73 7,5 Освещение помещения
74 15 Стоп-сигналы
75 10 Управление двигателем
76
77 25 центральный замок
78 15 Задний дворник
79 15 Магистральная розетка
80 10 Таймер выключения внутреннего освещения
81 20 Орган управления задней правой дверью
82 20 Управление левой задней дверью
83 10 Управление аудиосистемой
84 10 Электропитание, фонари заднего хода
85 10 Электрический модуль системы охлаждения
86 20 Электрический обогрев передних сидений

Схема ПП Ford Focus 2 рестайлинг

Расшифровка назначения ПП в салоне Ford Focus:

номер Номинал, А Назначение
100 10 Электрические модули
101 20 Блок управления люком с электроприводом, сиденье водителя, привод на крыше
102 10 Контроллер отопителя, ресивер ДУ, рулевая колонка, фильтр для твердых продуктов после сгорания дизельного топлива
103 10 Питание элементов управления наружным освещением от аккумулятора
104 10 Система энергосбережения, внутреннее освещение
105 25 Управление обогревом заднего стекла
6 20 Система бесключевого управления
107 10 Панель приборов с питанием от аккумулятора, диагностика бортовой сети
108 7,5 Дополнительные элементы панели приборов
109 20 Прикуриватель
110 10 Блок питания переключателя внешнего освещения
111 15 Топливный насос
112 15 Блок управления аудиосистемой
113 10 Уличные лампы дневного света (габаритные огни)
114 10 Электропитание панели приборов от блока питания генератора
115 7,5 Электропитание элементов управления наружным освещением от генераторной установки
116 20 Противотуманные фары
117 7,5 Освещение помещения
118 20 Управление левой задней дверью
119 15 Розетка багажника
119 25 Разъем дополнительного питания в багажнике (автомобили с устройством управления буксировкой)
120 20 Управление задней правой дверью
121 20 Обогрев передних сидений
122 10 Управление подушкой безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Габаритные огни, стоп-сигналы с левой стороны машины
125 7,5 Габаритные размеры стоп-сигнала с правого борта автомобиля
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 Резерв
129 20 Очиститель лобового стекла
130 Резерв
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Управление дверью пассажира, реле системы запирания
134 20 Замок двери, блок управления электрооборудованием двери водителя
135 20 Дневное освещение
136 15 Форсунки, насос омывателя стекла
137 10 Аккумуляторный аварийный динамик
138 10 Блок управления двигателем, педаль газа АКПП
139 10 Правый дальний свет
140 10 Левый дальний свет
141 10 Зеркала заднего вида с электроприводом, фонарь заднего хода
142 15 Фара ближнего света правая
143 15 Левая фара ближнего света

Снятие и замена вручную своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неисправности электрооборудования в первую очередь проверяют программное обеспечение и реле. Выдутые предметы заменены новыми.

Инструменты и материалы

Никаких специальных инструментов для замены печатной платы не требуется; пинцет находится на крышке монтажного блока, с помощью которого элементы снимаются. Если нет пинцета, вы можете удалить детали вручную.

Выбирая предохранители для замены, обращайте внимание на их номинал. Вам необходимо установить новые элементы с такими же характеристиками.Если ПП не совпадает по номиналу, он сгорит и постоянно размыкает цепь. В худшем случае произойдет сгорание прибора в электросети или возгорание.

Нельзя устанавливать перемычки вместо ПП, это может привести к повреждению электрооборудования или даже возгоранию.

Этапы

Процесс снятия и замены печатной платы прост и отличается расположением блока питания.

Если он находится под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую черную пластиковую коробку.
  2. Крышка легко снимается, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
  3. На внутренней стороне крышки есть пинцет и макет из полипропилена.
  4. Пинцетом вынимаем предохранитель из гнезда. На его месте новый элемент.
  5. Далее закрывается крышка агрегата и капот.

Фотогалерея

Фото 1. Расположение БП в моторном отсеке Фото 2.Расположение БП в кабине

Для замены печатной платы в БП кабины необходимо выполнить следующие действия:

  1. Сначала снимите защитную полку. Для этого потяните его вниз.
  2. Затем нужно открутить две защелки БП, повернув их против часовой стрелки, и потянуть вниз.
  3. Чтобы было удобнее менять печатную плату, блок можно немного потянуть вперед и переместить в другие пазы в скобах, на которых он опирается.
  4. Замена ПП производится так же, как и в БП под капотом.

Если вы хотите сделать рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепочки. Поэтому при возникновении проблем, связанных с электроникой в ​​бортовой сети, диагностику следует начинать с блока предохранителей.

Любой автомобилист может заменить пп. Чаще всего перегорает предохранитель прикуривателя.Чтобы устранить проблему, достаточно знать, где находится программное обеспечение для Ford Focus 2, и не возникнет проблем с тем, как поменять предохранитель прикуривателя или бензонасоса.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Ford Focus (1999-2004) — схема предохранителей

Ford Focus (1999-2004) — схема предохранителей

Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004

Блок предохранителей в салоне

Ford Focus — схема предохранителей — переходник пассажира
Предохранитель Номинальный ток (A) Защищенные цепи
30 10 Выключатель света
31 15 Радио
32 15 Указатель поворота аварийный мигающий
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Электро люк
35 7,5 Освещение салона, электрорегулировка зеркал
36 7,5 Электронный модуль, комбинация приборов
37 Не используется
38 Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (АКПП)
41 7,5 Радио (принадлежность)
42 15 Стоп-сигналы
43 15 Задний дворник
44 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 15 Прикуриватель, передняя розетка
48 10 Разъем передачи данных
49 25 Заднее оттаивание
50 7,5 Зеркала с подогревом
51 Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (МКПП)
54 25 Задние электрические стеклоподъемники
55 25 Передние электрические стеклоподъемники
56 20 Стеклоочистители передние
57 7,5 Габаритные огни (правые)
58 7,5 Габаритные огни (левая)
59 10 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Фонарь освещения номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)

Реле в блоке предохранителей в салоне

Реле Описание
R17 Стартер
R18 Задний дворник прерывистый
R19 Стеклоочиститель передний прерывистый
R20 Не используется
R21 Не используется
R22 Не используется
R23 Гудок
R24 Экономия заряда батареи
R25 Заднее размораживание, обогрев зеркал

Блок предохранителей в моторном отсеке

Ford Focus MK1 — блок предохранителей — переходник двигателя
Предохранитель Номинальный ток (A) Защищенные цепи
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 Не используется
4 Не используется
5 Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Замок зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения АКБ, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 Не используется
14 Не используется
15 10 Соленоид муфты переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 Не используется
24 30 Активный сабвуфер
25 Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 Не используется
29 Не используется
64 10 Электродвигатель вентилятора отопителя
65 Не используется

Реле в блоке предохранителей моторного отсека

Реле Коммутируемые цепи
R1 Зажигание
R2 Не используется
R3 Не используется
R4 Диод переменного тока
R5 Дальний свет
R6 Ближний свет
R7 Топливный насос
R8 Управление двигателем
R9 Не используется
R10 Не используется
R11 Кондиционер
R12 Дневные ходовые огни
R13 Противотуманные фары
R14 Реле блокировки стоп-сигнала (только Advance Trac)
R15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
R16 Уровень вентилятора охлаждения двигателя 1

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

DriveArchive — Статьи — Ford Focus Fusebox Fury!

Можно мне здесь немного потакать своим желаниям? Могу я снять что-нибудь с груди? Мне нужно кричать и кричать о моем Ford Focus. Не пойдет на пользу моему кошельку, но может пойти на пользу моей психике …

На моем блог о долгосрочном владении автомобилями Vauxhall Astra и Ford Focus, оба дизеля, очень схожие характеристики, использовались одинаково.Видеть здесь и здесь.

Focus на четыре года моложе Astra и проехал половину пробега. Но недавно он подвел сам себя, подвел меня, подвел моего местного дилера Ford и подвел Ford UK.

Видите эту картинку слева? Видите небольшое количество коррозии на клеммах? Это обошлось мне в 639 фунтов стерлингов. Да. £ 639!

(Технически это Ford 1712211 «Gem Module / Fuse Box» , «Панель в сборе — предохранитель» )

Одним недавно дождливым утром (были ли в последнее время другие виды утра?) Я отправился в Focus на школьный пробег и обнаружил, что дворники не работают.Моему местному дилеру Ford (по понятным причинам) понадобился день, чтобы найти неисправность. В нише для ног со стороны пассажира, за перчаточным ящиком, находится блок предохранителей. Это большой кусок пластика с держателями предохранителей и несколькими розетками, в которые вставляется жгут проводов. Как вы можете видеть выше, каким-то образом клеммы для подключения стеклоочистителя корродировали и вышли из строя. Дилер не дал нам выбора просто очистить эту коррозию, но продолжил работу и заменил блок предохранителей стоимостью в 380 фунтов стерлингов (или более двух Xbox360, как мне нравится думать).Доказательств протечки в колодце для ног они не обнаружили, поэтому как это произошло, остается загадкой.

Впоследствии я обратился к Форду по поводу полученного в результате тревожного счета в 639 фунтов стерлингов, но безрезультатно. Автомобиль явно не на гарантии. Они не стесняются смехотворной стоимости этого куска пластика. Представительский центр придерживается своей идеи, что ремонт невозможно было предпринять. Так что я должен взять это на себя. Не было выдвинуто никаких объяснений относительно того, как это произошло, поэтому нет оснований полагать, что это не повторится снова.Я в этом сомневаюсь, так как считаю, что неисправность должна быть связана с производственным процессом. Я хотел бы получить известие от кого-нибудь, кто столкнулся с подобной проблемой. Я все думаю, что, если бы эта неисправность проявилась на автостраде на скорости 70 миль в час по скоростной полосе в очень влажный день, то мне было бы намного труднее. По крайней мере, на этот раз повредился только мой кошелек.

«Эпический провал», Форд . .. Очередной раунд в борьбе с моей надежной Астрой!

Я написал эту статью несколько лет назад, и я должен сказать, что это было очищающее упражнение, чтобы попытаться почувствовать себя немного лучше в связи с этим, ммм, несчастьем.Однако в последнее время со мной связались несколько человек, занимающих точно такое же положение — я был не один!

Представляется весьма вероятным, что неисправность на самом деле вызвана конденсацией, возникающей из-за того, что кондиционер автомобиля капает из перчаточного ящика на незащищенный блок предохранителей. Другими словами, серьезный дефект конструкции. За это Ford регулярно взимает от 700 до 1000 фунтов стерлингов, чтобы исправить это — это не кажется справедливым, не так ли?

Недавняя жертва решила создать страницу в Facebook по этой теме, вы найдете ее здесь: Facebook

Могу я попросить вас, если вы тоже страдающий, посетить страницу или связаться со мной здесь

Владельцы Ford Focus могут уточнить цены на запчасти у местного дилера или попробуйте Partsgeek для запасных частей Ford Focus в Интернете. Какой бы моделью Focus они ни были, в Интернете всегда есть множество вариантов запчастей, а также полезные инструкция по замене запчастей Форд Фокус.

Прошло много лет с тех пор, как я написал эту конкретную статью, но меня огорчает, сколько раз со мной связывались другие люди, страдающие этой проблемой. Ниже вы увидите упоминания о том, что у Kuga также есть эта проблема.Об этом были опубликованы статьи и много дискуссий, но я ничего не знаю от самих Фордов.

Я сомневаюсь, что они потеряют сон в штаб-квартире Ford, но я хотел бы, чтобы они знали, что я НИКОГДА не куплю еще один Ford, а это очень жаль. потому что одной из моих любимых машин в прошлом был Форд, но не Фокус! Мне недавно посчастливилось иметь шанс купить новую машину, и после моего опыта Ford я выбрал KIA с 7-летней гарантией — я никогда больше не хочу повторения такого рода событий. И я мог бы разглагольствовать о том, насколько бедным был мой местный дилер Ford после этой ошибки с другой проблемой Focus, но я уже принимаю таблетки для измерения артериального давления, поэтому я позволю этому врать. Ford — это нормально, если у вас есть дефект в конструкции ваших автомобилей, никто не идеален — но если вы это сделаете — признайтесь — заплатите — вы просто потеряете клиентов, если у вас их нет.


Комментарии:
♦ «Орвилл здесь из комментария 25.08.2020.Обновление: я вынул блок предохранителей, как упоминалось ранее, прикрутил ремешок к заглушкам и в конце концов нашел замену плате на аукционе. К счастью, продавец, продавший мне плату, включил кабели, отрезанные от жгутов, в том числе черные «ручки», которые фиксируют вилки на месте (эти ручки нельзя купить отдельно). Итак, вооружившись ручкой на месте и ремнями на двух заглушках, мой сын отправился в путь только для того, чтобы снова сломать машину в конце дороги. Теперь я думаю, что это были вовсе не вилки, возможно, это было реле, и что вставив вилку обратно, сбросил реле, и оно отключилось в точке, где на дороге есть неровности. Если кто-то может пролить свет на то, есть ли реле, подключенные к внутренней части платы, не могли бы вы сообщить нам — мы были в упадке. Спасибо. [email protected] »
Отправлено 26.08.2020 15:41 посетителем
♦« Привет, я купил своему малообеспеченному сыну 2006 Mk2 Focus год назад.Прочитав о попадании воды, я подумал, что его проблема была такой же, как и у всех ваших, но теперь я предполагаю, что она немного другая, так что следите за этой: Симптомы заключались в том, что все огни загорались на приборной панели, усилитель руля становился тяжелым … и другие проблемы. Парень из АА указал, что на нижней стороне коробки есть два разъема: зеленый и коричневый / оранжевый. На них есть черные «ручки», которые фиксируют заглушки, чтобы они не выпали. Коричневый то и дело трясся по неровностям дороги, эти ручки, кажется, нигде не купишь. Я вынул всю коробку, чтобы осмотреть на предмет повреждений, вызванных водой, но ничего очевидного, поскольку я инженер-котел, я хорошо приспособлен к неисправным печатным платам и могу их починить, но, хоть убей, НЕ МОГУ достать плату из белого ящика (я взял вывинтите три винта, но он все равно не расколется). Я заказал один на аукционе как / ч, и надеюсь, что для его 1.6Tdi он будет таким же, как и для бензина, видите ли, проблема ВИДИТСЯ в том, что черный зажим на коричневой вилке был треснут, и теперь он сломан, поэтому покупаю замена з / ч платы.У меня действительно была идея накрутить шнур на заглушки, чтобы они не шатались. Видите ли, возможно, что слабое соединение — это просто плохое соединение, а небольшая вибрация немного усугубляет это плохое соединение, поэтому необходимо осмотреть саму плату. Для тех, кто, возможно, видел воду в пространстве для ног и беспокоится о проблемах с электричеством, я бы взял толстый пластиковый лист и положил его за блок предохранителей, прежде чем вы его снова закрутите, по крайней мере, это может отклонить часть воды, пока вы не сможете использовать источник под замену з / ч борт, хоть машина будет ходовая. Если кто-то может пролить свет на то, как открыть коробку и посмотреть на саму доску, пожалуйста, д-р: дайте мне пару строк, я действительно застрял! Спасибо. [email protected] »
Отправлено 25.08.2020 11:49 посетителем
♦« Volvo, страдающие этой проблемой, должны обратиться к своему дилеру! Я работал на них много лет назад, это было повторное требование, вода действительно втягивалась в блок предохранителей через насос омывателя! Водопроводные дорожки обратно в блок предохранителей, есть исправление из двух частей, состоящее из нескольких проводов и клемм, и я считаю, что заземление шайбы было изменено, если я правильно помню, это была ОЧЕНЬ распространенная неисправность, но по сути это была причина проблемы Volvo и Обычно вы можете сказать, проверив разъем насоса омывателя, если этот провод гнил, он обычно отслеживал его, надеюсь, это поможет, поскольку volvo прилагает усилия для выявления и устранения истинной причины »
Отправлено 01.07. 2020 13:24 посетитель
♦ «Вот и мы, в 2020 году, моя модель Ford CMax 2009 года с рестайлингом с 70000 миль пробега и моя автомобильная сигнализация разработали собственный ум.Одну неделю он будет звучать каждые 2–3 дня, а в другое время — 3 раза по 5 минут. Попробовав много вещей, я подумал, давайте взглянем на этот блок предохранителей в пространстве для ног левого пассажира. Я снял все разъемы и прикрепленный кронштейн и отнес его в свой гараж, чтобы посмотреть. И вот она … там, где сидит большой зеленый разъем, представляет собой мозаику из зеленой и коричневой коррозии. Сфотографировал расположение предохранителей и разобрал блок предохранителей. Под пластиковым кожухом блока предохранителей находятся печатные платы, содержащие главную плату предохранителей и плату модуля GEM, скомпонованных сверху.ВАЖНО … на этих платах есть серьезная электроника, и антистатический браслет, заземленный на землю, необходим для предотвращения статического разряда, повреждающего ваши интегрированные компоненты. К счастью, моя коррозия была видна на главной плате предохранителей и представляла собой зеленовато-коричневую кашицу на нескольких клеммах. Один терминал почти сгнил и требовал обновления. Я купил поврежденный блок предохранителей из вторых рук на хорошо известном аукционе и переместил / припаял неисправные клеммы в свою старую коробку, так что не нужно было перепрограммировать.Гнездовые гнезда разъема ткацкого станка в машине были очищены с помощью спрея для очистки выключателей и тонких щеток (зубочистка) … идеально Я понятия не имею, как туда попала вода, но вместе с плохими соединениями в комбинации приборов есть 2 основные проблемы при поиске неисправностей, которые вызывают электрические аномалии на этих моделях Ford Focus и C-Max. Посмотрите вокруг в следующий раз, когда вы замените фильтр пыльцы рядом с блоком предохранителей, это может избавить вас от серьезной головной боли.Mogzy »
Отправлено 15.05.2020 21:03 посетителем
♦« Вода в колодце очень распространена в Mk 1 Kugas. Мне понадобился возраст, чтобы найти проблему. Это то, что вы можете вылечить сами, если проявите терпение. Вы должны снять перчаточный ящик, что непросто, так как для его извлечения требуется много снятия отделки. Выйдя, зажгите факел высоко на левой стороне переборки. Снимите звукоизоляцию и откройте то, что выглядит грубо нарисованным на герметике горчичного цвета.В нем будет небольшая трещина, которую вы увидите только в том случае, если вы попросите сообщника полить экран, пока вы высунете голову влево. Лекарство грубое, но эффективное. Выдавите лучшую часть тюбика с прозрачной мастикой по всей имеющейся мастике Ford, вотрите ее резиновой перчаткой, и это должно вылечить. С моим он сработал. Надеюсь это поможет.
Отправлено 27.04.2020 20:23 посетителем
♦ «То же самое произошло с моим Volvo = дважды. Я не могу найти, как туда попадает вода, но это очень распространенная проблема в этом очень специфическом месте.
Отправлено 30.03.2020 23:44 посетителем
♦ «У меня есть Kuga 2012 года, у меня только что был упакован дворник . .. говорят, его плата GEM из-за длительного повреждения водой. . Я сообщил об этом в автосалон, и они не смогли найти утечку воды, даже несмотря на то, что пространство для ног пассажира было мокрым. Теперь плата GEM нанесена ущерб … кто несет ответственность … моя борьба только начинается … »
Отправлено 24.02.2020 11:27 посетителем
♦« Я точно такая же проблема на куге 2009 года ”
Отправлено 30.01.2020 13:46 посетителем
Добавить комментарий:

© DriveArchive 2012/2015/2020

Запчасти для Ford Focus

онлайн — Запчасти для Ford Focus

Ford Focus — один из самых продаваемых автомобилей в мире, он пользуется успехом у автомобилистов и автолюбителей с момента своего появления в 1998 году.В Соединенных Штатах Focus заменил чрезвычайно популярный Ford Escort, и до сих пор его продажи продолжают расти. С самого начала Focus завоевал признание как потребителей, так и авторитетов в области автоспорта, начиная с награды European Car of the Year 1999 года.

В Соединенных Штатах было три основных поколения Ford Focus. Mark I Focus продавался с 1998 по 2007 год и был доступен как трехдверный хэтчбек, четырехдверный седан, пятидверный универсал и пятидверный хэтчбек.Второе поколение Mark II Focus уступило некоторую точность управления для более комфортной езды и продавалось с 2008 по 2011 год. Mark II можно было купить только в конфигурации двухдверного купе и четырехдверного седана. Mark III Focus третьего поколения продавался в США с 2012 года и был доступен как пятидверный хэтчбек и как четырехдверный седан.

Компания Ford из поколения в поколение обновляла Focus, регулярно обновляя технологии и улучшая автомобили.Первые модели Focus были оснащены инновационной независимой многорычажной задней подвеской, в которой использовалась геометрия двухрычажной подвески вместе с продольным рычагом. Более поздние модели Mark I предлагали такие предметы роскоши, как ксеноновые фары и модернизацию двигателя TDCi. Для Focus второго поколения Ford увеличил мощность двигателя до 140 л.с. для 2,0-литрового двигателя и до 143 л.с. для купе с пятиступенчатой ​​механической коробкой передач. В третьем поколении Ford Focus добавлены высокотехнологичные функции, такие как активное торможение, система информации о слепых зонах и управление вектором крутящего момента.

Конечно, нет идеальной модели, и у Ford Focus периодически возникали проблемы. Примерно с 2000 года ряд водителей сообщали о проблемах с задними подшипниками в местах, подверженных сильной коррозии. Ford заменил эти подшипники программой, которая закончилась примерно в 2002 году; если вам сейчас нужны ступичные подшипники Ford Focus, вам нужно будет найти источник для этих деталей. Еще одна проблема, о которой часто сообщалось в моделях Ford Focus, начиная примерно с 2000 года, заключалась в деформации роторов передних тормозов, из-за которой автомобиль шевелился. Устранение подобных проблем стало намного проще, если вы найдете надежный источник запчастей и аксессуаров Ford Focus.

Большое разнообразие произведенных моделей Ford Focus позволило создать очень большой каталог запчастей Ford Focus. Запасные части Ford Focus и оригинальные запчасти Ford Focus имеют решающее значение для обслуживания и ремонта Focus любого года выпуска. Ищете ли вы простую деталь, такую ​​как передний бампер Ford Focus, или вам нужен доступ к исчерпывающему источнику запчастей Ford Focus 2012 года, сайту запчастей, например PartsGeek.com поможет вам.

Предохранитель приборной панели ford focus 2

Если перестал работать прикуриватель Ford Focus второго поколения, то, скорее всего, виноваты мы сами. Гнездо прикуривателя часто используется не по назначению. и самое безобидное, что можно в него застрять, — это китайское зарядное устройство для мобильного телефона. В лучшем случае просто закоротит контакты и предохранитель перегорит. В худшем случае загорится проводка или сам блок зарядки телефона.Не будем говорить о грустных вещах, давайте лучше разберемся, где находится предохранитель прикуривателя на предстайлинговом и рестайлинговом Ford Focus 2.

Комплект предохранителей. Лучше использовать эти.

На всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке кабины, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку.Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит. Если только прикуриватель, причину надо искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях Фокуса второго поколения наш предохранитель расположен только в монтажном блоке салона, но расположен и пронумерован по схеме по-разному :

  • в предстайлинговых машинах ему присвоили номер 39, а его номинал 20А ;
  • тот же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 г .:

Схема Dorestyle

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты. Мы делаем это:

  1. Откручиваем два винта под передней панелью в районе бардачка.

    Вот американцы до славы извращены. Вы должны вот так спрятать монтажный блок.

  2. Опускаем монтажный блок на максимально возможное расстояние.

    Наши предохранители где-то здесь.

  3. Поворачиваем защелки опорных кронштейнов вправо и влево.
  4. Выдвигаем монтажный блок на себя.
  5. Найдите предохранитель прикуривателя и извлеките его пластиковым пинцетом.

    Здесь все ясно, перегорел предохранитель.Только замена. багов нет.

  6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала провода, фольга, монеты, скрепки и прочая ерунда.
  7. Собираем монтажный блок в обратной последовательности.

Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель включили мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ).Если предохранитель перегорел по неизвестным причинам, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Аккуратно пользуйтесь прикуривателем, всем удачи!

Бортовая сеть постоянного тока, номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — кузов и силовой агрегат автомобиля, которые служат вторым проводом.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после запуска двигателя — от генератора.

Генератор

Генератор :
1 — болт контактный;
2 — разъем генератора;
3 — кожух;
4 — тяга рулевая;
5 — задняя крышка;
6 — крышка передняя;
7 — шкив

При работающем генераторе аккумулятор заряжается.
На автомобиль устанавливается стартерная аккумуляторная батарея емкостью 60 Ач.
Генератор представляет собой синхронную электрическую машину переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Шкив генератора приводится в движение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Крышки статора и генератора стянуты четырьмя штифтами. Вал ротора вращается в шарикоподшипниках, установленных в крышках генератора. Подшипники герметичны и смазываются на весь срок службы генератора. Задний подшипник запрессован на вал ротора, в задней крышке он установлен в пластиковой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной; подшипник скользит по валу ротора.
Трехфазная обмотка находится в статоре генератора. Концы фазных обмоток припаяны к выводам выпрямительного блока, который состоит из шести кремниевых диодов (ламп) — трех «положительных» и трех «отрицательных», запрессованных в два подковообразных алюминиевых пластинодержателя в соответствии с полярностью. (положительный и отрицательный на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание на обмотку возбуждения подается через две щетки, установленные в щеткодержателе.
Щеткодержатель конструктивно интегрирован с регулятором напряжения и закреплен на задней крышке генератора (под пластиковым кожухом).
Регулятор напряжения представляет собой неразборный блок; в случае выхода из строя его заменяют в сборе с щеткодержателем.

«Минус» АКБ должен быть всегда подключен к «массе» автомобиля, а плюс — к выводу генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
Когда генератор работает. не делайте этого. отсоедините аккумулятор, так как возникающие скачки напряжения могут повредить электронные компоненты цепи.

Стартер

Стартер :
1 — тяговое реле;
2 — крышка передняя;
3 — стяжной болт;
4 — корпус;
5 — задняя крышка;
6 — управляющий выход тягового реле;
7 — болты контактные

Стартер представляет собой четырехщеточный двигатель постоянного тока с возбуждением от постоянных магнитов, с планетарной коробкой передач, роликовым механизмом свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Корпус стартера и крышки стягиваются двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на ведущий вал через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (ведущем валу).
На приводном валу установлена ​​муфта свободного хода (свободного хода) с ведущей шестерней. Он передает крутящий момент только в одном направлении — от стартера к двигателю, разъединяя их после запуска двигателя.Это необходимо для защиты стартера от повреждений из-за превышения скорости.
Тяговое реле используется для ввода ведущей шестерни в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания стартера. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивание и удержание). Якорь реле втягивается и перемещает рычаг привода, который перемещает обгонное колесо с ведущей шестерней по шлицам ведущего вала, приводя шестерню в зацепление с ободом маховика.При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая стартер. После возврата ключа в положение II удерживающая обмотка тягового реле обесточивается и якорь реле возвращается в исходное положение под действием пружины — контакты реле размыкаются и ведущая шестерня выходит из зацепления с маховиком.
Заменено неисправное тяговое реле. Неисправность привода стартера обнаруживается при осмотре после разборки стартера.

Система освещения и сигнализации

Система освещения и сигнализации включает два блочных огня; противотуманные фары; боковые указатели поворота; задние фары; подсветка номерного знака; дополнительный тормозной сигнал; плафоны освещения салона и багажного отделения; звуковой сигнал, а также выключатели для всех этих потребителей.

Блок-фара :
1 — защитный кожух габаритного фонаря;
2 — защитный кожух для лампы дальнего света;
3 — винт регулировки светового пучка фары в вертикальной плоскости;
4 — защитный кожух для лампы ближнего света;
5 — винт регулировки света фар в горизонтальной плоскости;
6 — защитная крышка фонаря указателя поворота;
7 — электрический разъем

Фары комплектуются: галогенной лампой ближнего света, галогенной лампой дальнего света, габаритным огнем, лампой указателя поворота и исполнительным механизмом (мотор-редуктором) регулятора направления света фар.
Автомобиль оборудован регулятором угла наклона фар с электромеханическим приводом, что позволяет регулировать направление световых лучей в зависимости от загруженности автомобиля. Регулятор угла наклона фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.

Фара противотуманная :
1 — регулировочный винт;
2 — лампа головного света

Некоторые автомобили оборудованы противотуманными фарами, которые устанавливаются в переднем бампере.Противотуманная фара имеет галогенную лампу, направление светового пучка которой регулируется винтом.

Боковые указатели поворота установлены в наружных зеркалах заднего вида.
На седане и хэтчбеке используются разные задние фонари.

Задний фонарь автомобиля с кузовом седан :
1 — фонарь противотуманного и габаритного света;
2 — патрон лампы;
3 — лампа указателя поворота;
4 — лампа заднего хода;
5 — лампа сигнала торможения;
6 — корпус фонаря с рассеивателем, в сборе

В заднем фонаре седана установлены лампы: указатель поворота, двухниточный стояночный и противотуманный свет, сигнал тормоза, фонарь заднего хода.

Расположение выступов в заднем фонаре автомобиля с кузовом хетчбэк :
1 — противотуманный и габаритный свет;
2 — указатель поворота

В заднем фонаре хэтчбека установлены фонари: указатель поворота и двухпроводной стоп-сигнал и габаритный огонь. Хэтчбек может быть оборудован задними фонарями, в которых вместо габаритных огней устанавливаются светодиоды. В этом случае вместо двухжильного стоп-сигнала и габаритного огня используется стоп-сигнал.
В заднем бампере хэтчбека установлены противотуманные фары, (левая сторона) и фонарь заднего хода (правая сторона).

Автомобиль может быть оборудован одним или двумя звуковыми сигналами … Звуковые сигналы крепятся к кронштейну за передним бампером с правой стороны.

Подушки безопасности

В зависимости от комплектации автомобиль может быть оснащен подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности водителя и переднего пассажира и боковыми шторками для защиты водителя, передних и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира — в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений со стороны дверей. Боковые занавески расположены в обшивке крыши со стороны двери. Блок управления подушками безопасности находится под облицовкой туннеля пола между передними сиденьями. Этот блок также управляет преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического подключения переключателей подушки безопасности водителя и звукового сигнала к жгуту проводов панели приборов вместо обычного скользящего контакта (во избежание искр и непреднамеренного срабатывания подушки безопасности) используется катушечный механизм со спиральным кабелем, работающий по принципу рулетки.

Барабанное устройство со спиральным тросом :
1 — корпус барабанного устройства;
2 — поводок барабанного устройства;
3 — провода с блоком подушки безопасности;
4 — разъем для подключения колодки проводов выключателя звукового сигнала;
5 — разъем для подключения колодки жгута проводов панели приборов

Барабан крепится к разъему подрулевого переключателя. В цилиндрическом пластиковом корпусе устройства по спирали уложено несколько витков металлопластиковой ленты, являющейся проводником электрического тока.Один конец ленты через провода с колодками соединяется с жгутом панели приборов. Другой конец ленты подключен к подушкам безопасности и переключателям звукового сигнала. Провода барабана входят в отверстия ступицы рулевого колеса. При вращении колесо вращает за поводки барабан, а вместе с ним и ремень, расположенный в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
Из среднего положения барабан может вращаться в любом направлении до упора на 3 оборота. Это предотвращает разрыв ремня при повороте рулевого колеса из нейтрального положения до остановки в каждом направлении.

Перед установкой руля необходимо установить барабан устройства в среднее положение, при этом петля ленты должна появиться в окошке, закрытом прозрачной пленкой.
Многофункциональный блок управления (электрический блок управления) установлен в монтажном блоке предохранителей и реле, расположенном в салоне автомобиля.
Блок управляет центральным замком, автоматическим включением внешнего освещения, включением внутреннего освещения, автоматической работой стеклоочистителя, стеклоочистителя задней двери, обогревом лобового стекла, стекла задней двери и наружных зеркал, работой круиз-контроля и системой защиты аккумулятора.батареи.
Все замки дверей и крышки багажника запираются встроенными в замки электроприводами.

Электрические стеклоподъемники

Электростеклоподъемник передней двери :
1 — внутренняя панель двери;
2 — рычаг;
3 — зубчатый сектор;
4 — бегунок;
5 — подстаканник

Автомобиль можно оборудовать стеклоподъемниками только передних дверей или всех дверей. Снятие стеклоподъемников описано в главе Кузов.
Электрические стеклоподъемники устанавливаются на съемные внутренние дверные панели.

Редукторный двигатель электрического стеклоподъемника :
1 — электродвигатель;
2 — картер коробки передач;
3 — шестерня

Электродвигатель стеклоподъемника состоит из червячной передачи и реверсивного двигателя постоянного тока. На выходном валу редуктора установлена ​​шестерня, которая входит в зацепление с зубчатым сектором. Сектор имеет два рычага (один рычаг жестко связан с сектором), соединенных со стаканом через два пластиковых ползунка. При повороте зубчатого сектора поворачиваются и рычаги, поднимая или опуская стекло.

Стеклоочиститель

Стеклоочиститель :
1 — кронштейн;
2 — мотор-редуктор;
3 — кривошип;
4 — вал щеточного рычага;
5 — тяга;
6 — валковый рычаг

Стеклоочиститель установлен под облицовкой лобового стекла. Электродвигатель пылесоса трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
Хэтчбеки и универсалы оснащены очистителем стекол задней двери.Электродвигатель стеклоочистителя установлен на кронштейне под обшивкой двери.
Омыватель лобового стекла состоит из бачка с электронасосом, форсунок капота и соединительных шлангов. Бачок омывающей жидкости находится под правым передним крылом. Насос омывателя на хэтчбек и универсал реверсивный, при вращении вала электродвигателя помпы в одну сторону жидкость из бачка подается на лобовое стекло, а при вращении в другом направлении жидкость подается на стекло задняя дверь.

Автоматические выключатели

Большинство электрических цепей защищены предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора.

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева в моторном отсеке, а другой под перчаточным ящиком панели приборов.На клемме провода, подключенной к плюсовой клемме аккумуляторной батареи, установлен предохранитель (150 А), который защищает силовые цепи стартера и генератора.

Монтажный блок в моторном отсеке


В автомобиле многие силовые цепи оборудования защищены предохранителем (Fuse). Мощные потребители подключаются к бортовой сети автомобиля через реле. Если возникают проблемы с электрооборудованием, сначала проверяют печатную плату и реле.В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дана инструкция по замене монтажного блока и каждый элемент.

[Скрыть]

Расположение, назначение и схема подключения

ПП и реле расположены в специальных блоках, называемых сборочными. У Ford Focus их два. Один находится в кабине автомобиля. Для удобства он располагался под перчаточным ящиком, а второй — в моторном отсеке недалеко от аккумулятора (видео Эдуарда Канцурова).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому их назначение нужно разбирать отдельно. В Ford Focus 2 dorestyle используются плоские вставные предохранители среднего размера, их еще называют ножевыми. На торце указан номинал предохранителя — максимально возможный ток.

Если сила тока превышает допустимую, внутри плавится металлическая пластина. Таким образом, предохранитель разрывает цепь, в которой он используется.

Цвет PP определяет номинал.

Расшифровка ПП от F1 до F36:

номер Номинал, A Назначение
1 40 Вентилятор охлаждения блока питания
2 80 ГУР
3 60 Салонный блок ПП и реле
4 60 Салонный блок ПП и реле
5 80 Кондиционер, дополнительный отопитель
6 60 Свечи зажигания дизельные
7 30 Насос АБС в гидроблоке
8 20 Клапаны АБС в гидроблоке
9 20 Блок управления трансмиссией
10 30 Электродвигатель печного вентилятора
11 20 Выключатель стартера
12 40 Реле электрического зажигания
13 20 Обмотка на спусковой крючок
14 40 Обогрев лобового стекла правого
15 30 Реле вентилятора охлаждения
16 40 Обогрев лобового стекла, левое
17 30 Управление складной крышей
18 30 Усилитель мощности
19 10 Система управления ABS
20 15 Звуковой сигнал
21 20 Резервный нагреватель
22 10 Гидроусилитель руля
23 30 Насос омывателя фар
24 15 Дополнительный отопитель для автомобилей с дизелем
25 10 Реле зажигания
26 10 АКПП
27 10 Муфта компрессора кондиционера
28 10 Заглушка дизеля
29 10 Климат-контроль
30 30 АКПП
31 10 Зарядка аккумулятора
32 10 АКПП
33 10 Датчики кислорода для бензиновых двигателей
34 10 Модуль зажигания, форсунки
35 10 RSM, клапаны
36 10 PMC

Описание назначения реле Ford Focus 2:

Обозначение Назначение
R1 Включение запрета пуска (для некоторых моделей)
R2 Звуковой сигнал
R3 Фонари заднего хода (для некоторых моделей)
R5 Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей)
R6 Основная
R7 Лобовое стекло с подогревом
R8 Зажигание
R9 Омыватели фар
R10 Вентилятор отопителя
R11 Компрессор кондиционера
R12 Свечи накаливания (дизель), электродвигатель вентилятора охлаждения
R13 Стартер
R14 Вентилятор и двигатель вентилятора

Расшифровка блока питания в салоне на дорестайлинг Ford Focus 2:

номер Номинал, А Назначение
37 10 Фара дальнего света левая
38 10 Фара дальнего света правая
39 20 Предохранитель прикуривателя
40 20 Электродвигатель люка
41 20 Электроуправление передней двери пассажира
42 7,5 Зеркала с подогревом
43 10 Электрические модули
44 10 Блок канала связи
45 10 ДХО, габаритные огни
46 10 Панель приборов, центральный блок ПП
47 15 Насос, форсунки омывателя стекла
48 20 Ближний свет, наружное освещение для движения в светлое время суток
49 15
50 20 Стеклоочиститель
51 15 Бензонасос
52 25 Заднее стекло с подогревом
53 7,5 Стоп-сигнал, размеры слева
54 7,5 Стоп-сигнал, размеры справа
55 20 Электроуправление двери водителя, центральный замок
56 20 Кеу Система комиссионных
57 10 Привод складывания наружных зеркал заднего вида или датчик для контроля заряда аккумулятора
58 15 Управление музыкальной системой
59 20 Блок управления электрооборудованием прицепа
60 15 Левая лампа ближнего света
61 15 Фара ближнего света правая
62 20 Электрорегулировка водительского сиденья
63 25 Стеклоподъемники электрические
64
65 10 Управление подушками безопасности
66 7,5 Выключатель освещения
67 10 Панель приборов
68 7,5 Дополнительные компоненты аппарата
69 20 Противотуманные фары
70 10 Электрические модули
71 10 Наружное освещение при движении днем ​​
72
73 7,5 Подсветка номера
74 15 Стоп-сигналы
75 10 Управление двигателем
76
77 25 центральный замок
78 15 Задний дворник
79 15 Розетка в багажнике
80 10 Таймер выключения внутреннего освещения
81 20 Управление задней правой дверью
82 20 Управление левой задней дверью
83 10 Управление аудиосистемой
84 10 Электропитание, фонари заднего хода
85 10 Электрический модуль системы охлаждения
86 20 Электрический подогрев передних сидений

Схема ПП Ford Focus 2 рестайлинг

Расшифровка назначения ПП в Ford Focus:

номер Номинал, А Назначение
100 10 Электрические модули
101 20 Блок управления люка электровентиляции, сиденья водителя, привода крыши
102 10 Регулятор подогревателя, ресивер ДУ, рулевая колонка, фильтр твердых частиц после сгорания дизельного топлива
103 10 Питание элементов управления наружным освещением от аккумулятора
104 10 Система энергосбережения, внутреннее освещение
105 25 Управление обогревом заднего стекла
6 20 Система бесключевого управления
107 10 Панель приборов с питанием от аккумулятора, электрическая диагностика автомобиля
108 7,5 Дополнительные элементы панели приборов
109 20 Прикуриватель
110 10 Блок питания выключателя внешнего освещения
111 15 Бензонасос
112 15 Блок управления аудиосистемой
113 10 Дневные ходовые огни (габаритные огни)
114 10 Электропитание панели приборов от блока питания генератора
115 7,5 Питание элементов управления внешним освещением от генераторной установки
116 20 Противотуманные фары, фары
117 7,5 Подсветка номера
118 20 Орган управления задней левой дверью
119 15 Дополнительная розетка в багажнике
119 25 Дополнительная розетка в багажнике (органы управления буксировкой)
120 20 Управление задней правой дверью
121 20 Обогрев передних сидений
122 10 Управление подушками безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Фары габариты, стоп-сигналы с левой стороны автомобиля
125 7,5 Габаритные размеры, стоп-сигналы по правому борту машины
126 20 Система бесключевого управления
127 25 Стеклоподъемники электрические
128 Резерв
129 20 Стеклоочиститель
130 Резерв
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Управление дверью пассажира, реле системы запирания
134 20 Замок двери, блок управления электрооборудованием двери водителя
135 20 Подсветка при движении днем ​​
136 15 Форсунки, насос омывателя стекла
137 10 Динамик с резервным аккумулятором
138 10 Блок управления двигателем, педаль газа АКПП
139 10 Фара дальнего света правая
140 10 Левый дальний свет
141 10 Электропривод зеркал заднего вида, фонарь заднего хода
142 15 Правая фара ближнего света
143 15 Левая фара ближнего света

Самостоятельная инструкция по снятию и замене блока питания

Замена блока питания выполняется редко; требуется замена отдельных предохранителей или реле, которые могут перегореть. В случае неисправности электрооборудования в первую очередь проверяют плату и реле. Перегоревшие элементы заменены на новые.

Инструменты и материалы

Для замены печатной платы не требуются специальные инструменты; на крышке монтажного блока есть пинцет, с помощью которого элементы снимаются. Если пинцета нет в наличии, вы можете удалить детали вручную.

Выбирая предохранители для замены, следует обращать внимание на их номинал.Установите новые элементы с такими же характеристиками. Если ПП не соответствует номиналу, он сгорит и постоянно размыкает цепь. В худшем случае сгорит включенный в сеть электроприбор или произойдет пожар.

Установка перемычек вместо ПП невозможна, это может привести к повреждению электрооборудования или даже возгоранию.

Этапы

Процесс снятия и замены блока питания прост и отличается расположением блока питания.

Если он находится под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробку черного цвета.
  2. Крышка легко снимается, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
  3. На внутренней стороне крышки есть пинцет и разводка печатной платы.
  4. Пинцетом вынимаем предохранитель из гнезда.На его место устанавливается новый элемент.
  5. Далее закрываются крышка блока и капот.

Фотогалерея

Фото 1. Расположение блока питания в моторном отсеке Фото 2. Расположение блока питания в салоне

Для замены ПП в кабине БП необходимо выполнить следующие действия:

  1. Сначала снимите защитную полку. Для этого нужно его потянуть вниз.
  2. Затем нужно открутить две защелки БП, повернув их против часовой стрелки и потянув вниз.
  3. Чтобы упростить замену PP, блок можно немного потянуть вперед и переместить в другие пазы в скобах, на которых он держится.
  4. Замена ПП производится так же, как и в БП под капотом.

Если вы хотите сделать рестайлинг самостоятельно, в монтажном блоке есть свободные разъемы.

Заключение

Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепочки.Поэтому при возникновении проблем, связанных с электроникой в ​​бортовой сети, диагностику следует начинать с блока предохранителей.

Любой автолюбитель может заменить ПП. Чаще всего перегорает предохранитель прикуривателя в автомобиле. Для устранения проблемы достаточно знать, где расположены ПП на Форд Фокус 2, и не возникнет проблем с тем, как поменять предохранитель прикуривателя или бензонасоса.

Данная модель автомобиля очень распространена, второе поколение «Фокусов» выпускалось в период с 2004 по 2011 годы.Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы купили подержанный автомобиль, вы не знаете, что с ним делал предыдущий владелец, поэтому перед тем, как его использовать, следует проверить все предохранители и реле Ford Focus 2. Поэтому в процессе эксплуатации появляются дефекты, недостающие контакты и прочие неприятности. могут появиться сюрпризы.

У нового Форд Фокус 2 тоже могут быть проблемы с электрикой, а со временем некачественная пайка, окисление контактов и т. Д., дает о себе знать. Чтобы справиться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерация блоков идет от 100 номеров предохранителей, а в моделях до 2007 года — номера предохранителей. начать с F37.

Предохранители и реле Ford Focus 2 расположены в блоке, под панелью приборов справа, на стороне пассажира под бардачком.Для извлечения предохранителя из него удобно использовать пинцет.

Блок предохранителей в кабине в моделях до 2007 г. : Блок внутренних предохранителей в моделях после 2007 г. :


Для каждого предохранителя ниже указаны старые и новые серийные номера.
Первое число — для новых моделей (начиная с 2007 г.), второе число в скобках — для более старых моделей до 2007 г.Далее следует номинальная сила тока, описание и возможные решения связанных проблем.

F100 (F70), 10А — питание электронных модулей от замка зажигания .

F101 (F40), 20А — люк с электроприводом, подогрев водительского сиденья, крыша с электроприводом (для съёмной) .
Если люк перестает открываться, проверьте температуру окружающей среды. При минусовой температуре он мог просто замерзнуть. В этом случае прогрейте его, загнав в теплый гараж или отапливаемый бокс.В худшем случае может выйти из строя сам механизм открытия / закрытия люка. Чтобы добраться до него, нужно снять обшивку крыши. Убедитесь, что стекло нигде не кусает, трос и шестерни не повреждены.

F102 (F43), 10А — регулятор печки, рулевая колонка, фильтр дизеля, приемник ДУ .
Если ваша плита перестает работать только в определенных положениях — она ​​работает в последней, четвертой позиции, но не в первой, это резистор (дополнительное сопротивление). Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отсоединить разъем, открутить болты и достать сгоревший резистор, после чего на его место установить рабочий.Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном из положений, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, исправность ручки переключателя режимов отопителя, а также ее контактов. Также мог перегореть мотор печки. Чтобы его поменять и добраться до отопителя, нужно снять панель приборов. Вы можете сделать это, не снимая панель, имея некоторый опыт и навыки.

Также проверьте предохранитель электродвигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог отлететь.
Если свист появляется во время работы печки, разобрать ТЭН и смазать вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры салона, который там установлен вместе с вентилятором.

F103 (F49), 10А — управление внешним освещением, питание от аккумулятора .

F104 (F80), 10А — система энергосбережения, внутреннее освещение .

F105 (F52), 25А — обогрев заднего стекла .
Если у вас не включается обогрев заднего стекла, это может быть из-за обрыва резьбы нагревательных элементов. Осмотрите их визуально и, если есть поломки, замените их новыми или приклейте. Можно приклеить клеем с серебром, цена такого клея около 300 рублей.

Еще может быть обрыв провода, прозвоните провод от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.

F106 (F41), 20А — система управления без ключа .

F107 (F46), 10A — приборы на панели, OBD .
Если на панели приборов начинают загораться лампы неисправности или перестают работать приборы, то это может быть не в самих приборах, а в панели. Но сначала проверьте этот предохранитель. Иногда машина может вообще не заводиться или испытывать проблемы с переключением передач на ходу. Перемещая панель, можно понять, исчезнут ошибки или нет.

В моделях до 2007 года проблема заключается в плохой пайке контактов.Чтобы исправить это, нужно снять панель и проверить контакты на плате, где крепится разъем. Проверить все треки одновременно. Паял хорошо потрескавшиеся и покрошенные контакты. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, так как в этом случае потребуется перепрошивка — прописывание ключей для иммобилайзера, настройка панели и блоков управления.

F108 (F68), 7.5A — аудиосистема, магнитола, GPS навигация .

Если магнитола перестала работать, проверьте этот предохранитель. Большинство головных устройств (Ford 6000CD или Sony) могут не работать из-за блокировки и требовать ввода кода. Это происходит после отключения электричества (например, при замене или отключении аккумулятора). Если вы введете неправильный код несколько раз, радио заблокируется навсегда. Код разблокировки обычно можно найти в документах или в салоне автомобиля (на внутренней стороне крышки бардачка).При покупке с рук можно спросить старого владельца, при покупке в автосалоне обратиться к дилеру.

F109 (F39), 20А — прикуриватель, розетка 12 В в центральном подлокотнике или сзади .

Если прикуриватель не работает и вы использовали его разъем для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т.д.), скорее всего, из-за несовпадения разъемов произошло короткое замыкание и этот предохранитель перегорел. Замените его рабочим, даже если вы не видите следов обрыва.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.

F110 (F71), 10А — наружный свет, дневные ходовые огни .

F111 (F51), 15А — топливный насос бензинового двигателя .
Если двигатель не запускается и в него не поступает бензин, то дело может быть в этом предохранителе и реле R19. При включении зажигания можно на слух слышать, включен ли насос.

Если перед поломкой случился какой-либо сильный удар или авария, скорее всего, сработал аварийный переключатель подачи топлива. Находится под облицовкой порога водительской двери спереди. Проверьте его работоспособность, замкнув накоротко контакты в разъеме напрямую. Если в этом случае насос запускается, замените переключатель.

Если неисправен сам бензонасос, придется его менять, он находится в бензобаке, цена нового около 15000 руб. Чтобы снять старую, необходимо сначала снять емкость.

F112 (F58), 15А — аудиосистема, магнитола, телефон .
См. Информацию о F8.

F113 (F45), 10А — габаритный свет, габаритные огни, габаритный свет .

F114 (F67), 10А — приборы на панели (питание от генератора), иммобилайзер .
Если инструменты не работают, см. Также информацию о F107.
Если иммобилайзер не работает, то автомобиль можно запустить любым ключом, даже не зарегистрированным как метка.Если иммобилайзер исправен, автомобиль можно запустить только двумя ключами, зарегистрированными в ЭБУ. При краже обычно подключаются к диагностическому разъему и прописывают ярлык на свой ключ.

Уберечься от кражи можно, изменив порядок проводов в диагностическом разъеме и сделав переходник, который не забудьте взять с собой в автосервис и к дилеру. Не лишним будет установить автомобильный маяк для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А — управление внешним светом (питание от генератора) .

F116 (F69), 20A — противотуманные фары, задний противотуманный фонарь .
Если не работают передние «противотуманные фары», проверьте наличие напряжения на контактах их разъемов, контакте массы, самих лампах в фарах, а также переключателе на панели приборов.

F117 (F73), 7,5А — лампы освещения номерного знака .

F118 (F82), 20А — модуль задней левой двери .

F119 (F59), 15A / 25A — розетка 12 В в багажном отделении / розетка для тягово-сцепного устройства .

F120 (F81), 20A — модуль задней правой двери .

F121 (F86), 20A — подогрев передних сидений .
Если не работает обогрев сиденья, проверьте исправность кнопки на панели, контакта на разъеме под сиденьем, исправность проводки от кнопки до нагревательного элемента. Проволока внутри стула тоже могла погнуться; для осмотра и ремонта потребуется снять и разобрать сиденье.Убедитесь, что проводка к разъему кресла не повреждена.

Также прозвоните нагревательные элементы на разрыв. Также могут быть неисправности в блоке управления, который находится в центральном тоннеле возле коробки передач. Чтобы попасть туда, нужно снять подлокотник и облицовку тоннеля. Схема подключения обогрева сиденья.

F122 (F65), 10A — подушки безопасности .
Если на панели загорелся значок отсутствия подушек, но аварии не было, дело может быть в контакте разъемов датчиков подушек.Разъемы подушек безопасности расположены на рулевом колесе, над перчаточным ящиком, под сиденьем водителя. Блок подушек расположен между сиденьями.

Если проблему не удается устранить, лучше обратиться в автосервис. При необходимости замените подушки новыми.

F123 (F42), 7.5A — электрообогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте ТЭН и проводку к нему. В случае выхода из строя замените зеркальный элемент на новый.Цена нового около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводке, но возможны и неисправности элементов.

F124 (F53), 7,5А — лампы левого габарита, левый стоп-сигнал, габаритный свет .
F125 (F54), 7,5А — лампы правильного размера, правый стоп-сигнал .
Если не работает только одна сторона габаритов, правая или левая, скорее всего, дело в одном из этих предохранителей или лампы перегорели.
Если не работает ни одна из ламп всех размеров, возможно, вышли из строя оба предохранителя или неисправна проводка.

F126 (F56), 20А — система доступа без ключа .

F127 (F63), 25A — электрические стеклоподъемники .
Если окна открываются неправильно, на неправильную высоту или доводчики не работают, попробуйте следующий метод — запустите двигатель, полностью опустите все окна с помощью кнопок управления на одно долгое нажатие, затем поднимите все окна по очереди одним долгим движением и удерживая кнопку вверх поднять, выключить двигатель… Начни снова и попробуй.

Если не работает хоть один стеклоподъемник, возможно, дело в механизме, разберите обшивку двери, проверьте исправность шестерен и механизма, отсутствие заклинивания.
Если стекло перемещается на небольшое расстояние и останавливается при нажатии кнопки вверх или вниз, скорее всего, срабатывает защита от защемления. Какой-то механизм в двери может заклинивать или стекло трется о уплотнитель.

Также может быть проблема в модулях, которые отличаются для каждой двери.При замене модуля на новый требуется перепрошивка.
Если есть другие проблемы в работе, попробуйте также запрограммировать стеклоподъемники — закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелоке. Закройте все окна и машину.

Если механизм или шестерни повреждены, весь механизм стеклоподъемника можно заменить. Цена нового механизма около 4000 рублей. Он продается в автосалонах, на рынках, в разборках и интернет-магазинах.

F128 (F64), 20А — резерв .

F129 (F50), 20A — дворники передние .
Если перестали работать «дворники», мог быть изношен подрулевой переключатель, проверьте его исправность и контакты. В самом механизме могли быть повреждены детали, стержни, их соединения и трапеция.

F130 (F76), 7,5А — в новых не используется, в старых до 2007 года — модуль полного привода .

F131 (F78), 15A — дворник задний .
Если не работает задний дворник, включить выключатель в салоне и проверить напряжение на разъеме.Если напряжения нет, дело в проводке или переключателе. Если напряжение присутствует, снимите и разберите двигатель. Проверить его работу и исправность механизма, валов. Возможно, в них попала вода, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и снова соберите его.

F132 (F74), 15А — стоп-сигналы .
Если стоп-сигналы не работают (их нет), дело может быть в выключателе (лямке), который находится в педальном блоке, а также в проводке, идущей от этого выключателя.Также проверьте лампы.

F133 (F77), 25A — реле центрального замка, модуль передней правой двери .
F134 (F55), 20А — центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из передних дверей. Попробуйте отключить центральный замок от сигнализации и проверьте его работу. Дело может быть в блоке сигнализации, дорожках и контактах на его плате.

Если центральный замок самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замки в передних дверях.Отсоедините и проверьте привод замка водителя. Также может быть случай в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления нет сигнала-информации. Проверить, все ли кнопки работают (это можно проверить, например, включив режим внутреннего освещения, при котором свет загорается при открытии любой двери).

Также проверьте контакт замка багажника, передавая на блок информацию о его закрытии.
Если у вас нет опыта, лучше обратиться в автосервис.

F135 (F48), 20А — подсветка в светлое время суток .

F136 (F47), 15А — насос омывателя лобового стекла, подогрев форсунок омывателя .
Если ваша стиральная машина перестала работать, проверьте уровень жидкости в бачке омывателя. Возможно, сам насос перестал работать и его нужно заменить. Могли засориться форсунки или, в холодное время года, могла замерзнуть жидкость в каналах системы омывателя ветрового стекла. Также могла выйти из строя ручка на рулевой колонке включения «дворников», проверьте ее контакты.

F137 (F57), 10А — звуковой сигнал сирены автономной сигнализации, электропривод складывания боковых зеркал .

F139 (F38), 10А — дальний свет в правой фаре .

F140 (F37), 10А — дальний свет в левой фаре .
Если вы потеряли дальний свет в обеих фарах, проверьте подрулевой переключатель, он может быть изношен, сломан или его контакты повреждены / окислены. Также проверьте лампочки в фарах на предмет перегорания.

Для включения дальнего света нужно потянуть рычаг указателя поворота на себя, первое положение мигает, второе положение — включение света, после переключения на дальний рычаг не фиксируется, а возвращается в прежнее положение положение, но дальний свет уже включен, на панели загорается соответствующая лампа.

F141 (F84), 10А — фонарь заднего хода, электрорегулировка боковых зеркал, задний дворник .
Если у вас не загорается фонарь заднего хода, проверьте лампочку и контакты в разъеме. Иначе дело в датчике передачи заднего хода, который мог выйти из строя, находится на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Откручивается ключом на 22. Замените датчик на новый.
Если задний дворник не работает, см. Также информацию о F131.

F142 (F60), 15А — ближний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15А — ближний свет в левой фаре (модели после 2007 г.) / в правой фаре (модели до 2007 г.) .
Если ближний свет выключен, проверьте, находится ли переключатель света в правильном положении. В первой позиции указаны габариты, во второй — фары. Проверить его на исправность. Проверить контакты разъемов в фарах, лампах и проводке.

Блок в моторном отсеке

Большинство реле и некоторые предохранители также расположены в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A — вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, возможно, охлаждающая жидкость просто не нагревается до нужной температуры. Проверить его уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре охлаждающей жидкости около 100 градусов. Тоже может быть о термостате.

Если он исправно работает на холодном работающем двигателе, нижний патрубок должен быть холодным. Также мог выйти из строя датчик температуры охлаждающей жидкости.
Также проверьте работоспособность самого двигателя вентилятора, запитав 12 В напрямую от аккумулятора.

F2, 80A — ГУР .

Если у вас перестал работать гидроусилитель руля, рулевое колесо стало сильно крутиться, с трудом сначала проверьте уровень жидкости в бачке гидроусилителя руля. Если уровень низкий или его нет, скорее всего, в каком-то шланге или его соединениях появилась утечка. Для проверки доливаем жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не путайте с тормозной, иначе выйдет из строя насос ГУР), поверните руль в разные стороны, при этом попросите кого-нибудь посмотрите на шланги под капотом идущие от бачка ГУР.

Если вы проводите диагностику самостоятельно, поверните рулевое колесо в крайнее положение и осмотрите все шланги на предмет утечек или следов жидкости. Замените изношенный шланг на новый. Также осмотрите сам насос гидроусилителя руля, вы можете обнаружить утечки в соединениях штуцеров.
Если руль круто крутится только на холостом ходу, а при оборотах выше 1000 начинает легко крутиться, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить на новый.

F3, 60A — блок предохранителей кабины .
F4, 60A — блок предохранителей кабины .

F5, 80A — кондиционер, климат контроль .

Если ваш кондиционер перестал работать после зимы, скорее всего, вам нужна диагностика и замена сальников, либо заправка. Также это может быть сломанный шланг. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, ведь при температуре ниже +5 градусов кондиционер обычно не включается.

Если во время работы кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе недостаточно фреона. Проверить давление и заполнить систему фреоном. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию ​​или в автосервис.

Если климат-контроль не работает, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он вообще не работает. Проверить, доходит ли до него напряжение, прозвонив разъем.Также можно подать 12 В непосредственно на моторчик печки, тем самым проверив его работоспособность.
Если воздух дует только в определенные воздуховоды, при включенном нужном режиме подачи воздуха из какого-то отверстия нет, скорее всего, дело в неисправности заслонок, а возможно и блока отопителя, который ими управляет. Чтобы его устранить, нужно разобрать торпеду.

F6, 60A — резерв .

F7, 30A — Гидравлический насос ABS .

F8, 20A — клапаны ABS .

F9, 20А — обмотка и контакты главного реле .

F10, 30A — мотор вентилятора печки .
Если печка не работает, смотрите информацию по F102.

F11, 20A — выключатель зажигания .

F12, 40A — цепь реле зажигания .

F13, 20A — стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего, у вас разрядился аккумулятор. Зарядите его или замените новым.Также проверьте выключатель зажигания, клеммную колодку и проводку. Другое дело может быть в реле втягивающего, бендикс и плохие контакты.

F14, 40А — ТЭН лобового стекла справа .

F15, 30А — реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A — элемент обогрева лобового стекла левый .

F17, 30A — резерв .
F18 — резерв .

F19, 10A — блок управления антиблокировочной системой ABS .

F20, 15A — звуковой сигнал .
Чтобы добраться до клаксона, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив к нему аккумулятор на 12 В. Если работает, то это проводка или контакты на руле.

F21, 20А — дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом, монтажный блок содержит реле главных цепей автомобиля.

R1 зарезервирован.
R2 — реле звукового сигнала.
R3 зарезервирован.
R4 зарезервирован.
R5 зарезервирован.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле электродвигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 зарезервирован.
R13 — реле тяги стартера.
R14 — реле электродвигателя вентилятора охлаждения радиатора.

Надеюсь, эта информация поможет вам быстро найти причину поломки и оперативно устранить ее. Я советую вам всегда носить с собой запасные предохранители, и если у вас возникнут проблемы, первое, что нужно сделать, это проверить предохранители и реле, связанные с устройством.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок он не работает. Даже тестер, прозвонивший снятый предохранитель, может свидетельствовать о том, что он исправен, но при микротрещинах его работа будет не в порядке. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные.Это сбережет ваши нервы и поможет быстрее найти причину.

Добрый день. Сегодня к нам в автосервис зашел рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. В статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в рестайлинге Форда Фокус 2 под капотом есть специальный пинцет

Схема и расположение предохранителей на Форде Фокус 2:

Сначала необходимо открыть капот.Под цифрой 8 вы увидите блок предохранителей.

Блок предохранителей под капотом отмечен красной прямоугольной линией.

Затем нужно открыть крышку предохранителя под капотом.

На следующем этапе, перевернув крышку предохранителя, вы сможете увидеть назначение каждого из них.

Еще фото крышки со схемой предохранителей

Теперь давайте посмотрим на номера и описание предохранителей.

Ford Focus 2 Таблица значений блока предохранителей под капотом

Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 ГУР
3 60 Блок внутренних предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической устойчивости
8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
9 20 Модуль управления трансмиссией (PCM)
10 30 Вентилятор климат-контроля
11 20 Выключатель зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только для опций без кондиционера)
16 40 Обогрев лобового стекла слева
17 30 Складная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей находится под бардачком.

Для начала нужно снять защитную полку. Чтобы снять его, нужно просто потянуть вниз.

И снимите блок предохранителей.

Блок-схема предохранителей в салоне Форд Фокус 2

Значения блока предохранителей в салоне Таблица:

Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для моделей со съемной крышей)
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система энергосбережения, плафоны внутреннего освещения
105 25 Обогрев заднего стекла
106 20
107 10 Питание АКБ в комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, задняя электрическая розетка
110 10 Питание выключателя дневного освещения от генератора
111 15 Топливный насос (только бензиновые версии)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары / фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль (задний левый)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль (задний правый)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 Не используется
129 20 Стеклоочиститель
130 Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Централизованный замок, электрический модуль двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Резервный динамик от батареи
138 10 Блок управления трансмиссией, педаль акселератора, автоматическая коробка передач
139 10 Дальний свет правой стороны
140 10 Дальний свет фары левый
141 10 Фонарь заднего хода, электрические зеркала заднего вида
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)

Ford Focus (1999-2007) — схема предохранителей (версия для ЕС)

Ford Focus (1999-2007) — схема предохранителей (версия для ЕС)

Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007

Распределительная коробка пассажира.

Ford Focus MK2 — схема блока предохранителей — переходник пассажира
Предохранитель Номинальный ток (A) Защищенные цепи
37 10 Дальний свет слева
38 10 Дальний свет правая
39 20 Прикуриватель, задняя вспомогательная розетка
40 20 Блок управления люком с электроприводом
41 20 Модуль двери переднего пассажира
42 7,5 Обогрев наружных зеркал
43 10 Регулятор обогревателя, рулевая колонка, DPF, ресивер ДУ, DVD-плеер, сигнализация
44 10 Не используется
45 10 Дневные ходовые огни (габаритные огни)
46 10 Питание АКБ в комбинации приборов, бортовая диагностика
47 15 Насос омывателя, подогрев форсунок омывателя
48 20 Дневные ходовые огни
49 15 Питание от батареи управления освещением
50 20 Стеклоочистители
51 15 Топливный насос
52 25 Обогрев заднего стекла
53 7,5 Габаритные огни, габаритные огни, задние фонари (левая сторона)
54 7,5 Габаритные огни, габаритные огни, задние фонари (правая сторона)
55 20 Центральный замок, модуль двери водителя
56 20 Система без ключа
57 10 Звуковой аварийный аккумулятор
58 15 Питание аудиомодулей от батареи
59 20 Буксирный модуль прицепа, дополнительная розетка в багажном отделении
60 15 Ближний свет, правая сторона
61 15 Ближний свет, левая сторона
62 20 Сиденье водителя с электроприводом
63 25 Электростеклоподъемники
64 20 Не используется
65 10 Модуль подушки безопасности
66 7,5 Управление освещением, питание зажигания
67 10 Электропитание комбинации приборов, иммобилайзер двигателя
68 7,5 Принадлежность к комбинации (блок аудиосистемы и навигации)
69 20 Противотуманные фары
70 10 Электропитание модулей зажигания
71 10 Электропитание зажигания дневных ходовых огней на выключатель освещения
72 25 Не используется
73 7,5 Фонарь освещения номерного знака
74 15 Тормозные лампы
75 10 Блок управления силовым агрегатом, педаль акселератора АКПП
76 7,5 Электрический стояночный тормоз
77 25 Реле центрального замка
78 15 Стеклоочиститель заднего стекла
79 15 Зеркало складывающееся с электроприводом
80 10 Экономия заряда аккумулятора, освещение салона
81 20 Дверной модуль, задний правый
82 20 Дверной модуль, задний левый
83 10 Аудиомодули (высокий уровень)
84 10 Фонарь заднего хода, электрические зеркала заднего вида
85 10 Холодильный агрегат
86 20 Подогрев передних сидений

Распределительная коробка двигателя.

Ford Focus MK2 — схема блока предохранителей -двигатель

Предохранитель Номинальный ток (A) Защищенные цепи
1 50 Вентилятор охлаждения
2 80 ГУР
3 60 Питание распределительной коробки пассажира 1
4 60 Питание распределительной коробки пассажира 2
5 80 Климат-контроль
6 60 Дополнительный отопитель (только дизель)
7 30 Dodatkowa nagrzewnica (только disel)
8 20 АБС, насос системы стабилизации
9 20 Модуль управления трансмиссией (все, кроме FocusST)
9 30 Модуль управления трансмиссией (только FocusST)
10 30 Вентилятор климат-контроля
11 20 Замок зажигания
12 40 Реле зажигания 15л
13 20 Соленоид стартера
14 40 Обогрев лобового стекла правое
15 30 Реле вентилятора охлаждения
16 40 Обогрев лобового стекла, левая сторона
17 30 Электрический стояночный тормоз (все, кроме кабриолета)
17 30 Модуль управления в крыше (только кабриолет)
18 Не используется
19 10 Модуль АБС
20 15 Гудок
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя
23 30 Омыватель фар
24 15 Дополнительный отопитель (только дизель)
25 10 Зажигание, реле
26 10 АКПП
27 10 Муфта кондиционера
28 10 Контроль свечей накаливания (только дизельное топливо)
29 10 Двухзонный климат-контроль
30 10 Блок управления силовым агрегатом АКПП
31 10 Датчик аккумулятора умная зарядка
32 10 АКПП
32 10 Электропитание топливной форсунки (только FocusST)
33 10 Подогреваемые кислородные датчики (только бензин)
33 10 Перепускной клапан интеркулера (только дизель)
33 20 Подогреваемый кислородный датчик (только FocusST)
34 10 нжекторы, трансформаторы зажигания
35 10 Модуль управления трансмиссией, клапаны, соленоиды (все, кроме Focus ST)
35 15 Модуль управления трансмиссией, клапаны, соленоиды, нагревательный элемент кривошипа (только FocusST)
36 10 Модуль управления трансмиссией

ПРЕДУПРЕЖДЕНИЕ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
