Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

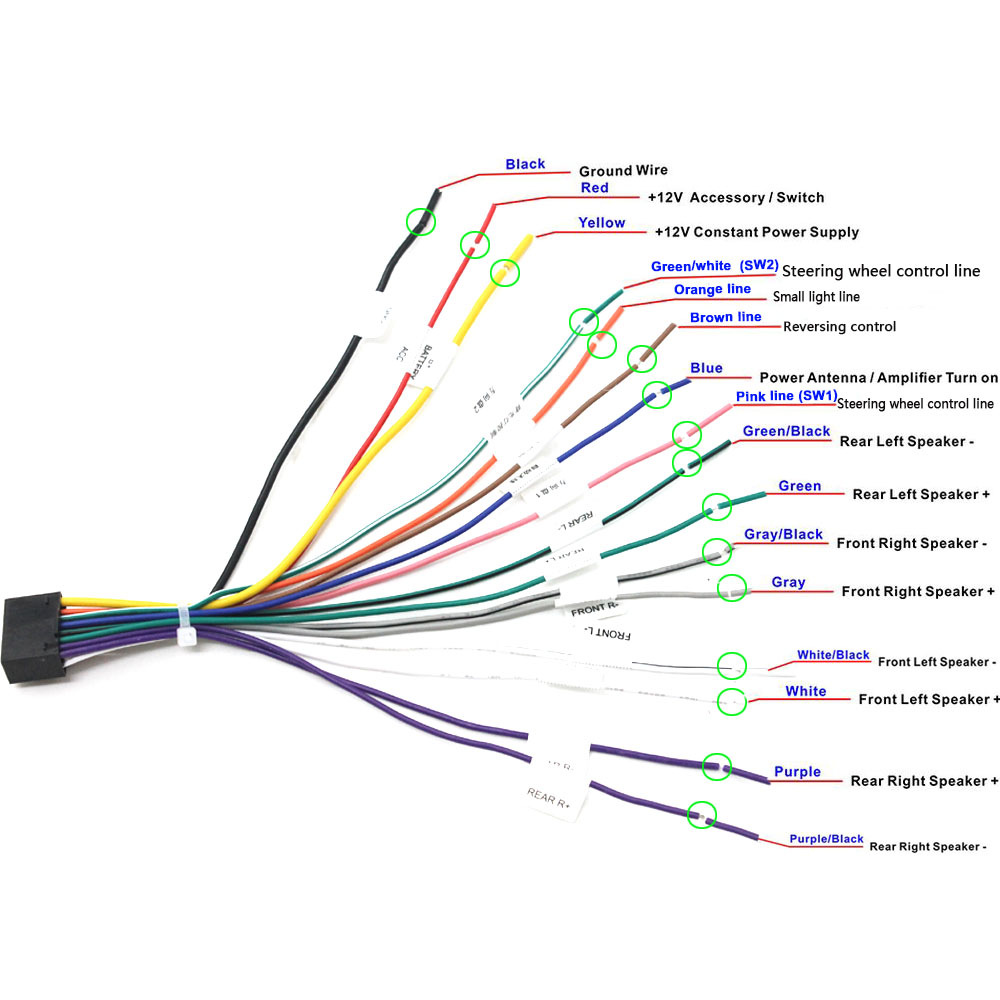

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше.

Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

какие куда цвета, оранжевый (IL) для чего он, Reverse, желтый и красный, розовый, сине белый ( «Ремоут»)

Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.

Для чего служат и куда идут провода

Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.

Оранжевый

Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой. Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Желтый и красный

Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.



Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . .. Перейти к тесту »

Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя. Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.

Синий и розовый

Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.

Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер. Иначе на дисплее появится сообщение об ошибке.

Сине — белый

Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности.

Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Как подключить магнитолу в машине



Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.


По способу установки автомобильные магнитолы или приемники бывают встраиваемые  и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают  двух размеров по высоте —  одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) —  существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

 Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

— Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара                 — передний правый динамик;

Зеленая пара              — задний левый динамик;

Фиолетовая пара       — задний правый динамик.

 Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
 Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Если при подключении видеорегистратора или навигатора появляются помехи радиоприему, причина не в магнитоле. Способы устранения по ссылке.

Рекомендации при подключении магнитолы на машине:

  • Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

  • Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической.  Рекомендуется  применить специализированные акустические провода  сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


    Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

  • При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.


цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Желтый провод

Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.

При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.

Желтый и красный провод

Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.

Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

Как правильно подключить любую автомагнитолу к чему угодно — Информация

Чтобы при подключении магнитолы не столкнуться со сложностями или, что еще хуже, не наделать печальных ошибок, необходимо одно – четко понимать, что вы делаете. Когда есть такое понимание, уже не важно, есть ли у вас схема, распиновка, разъемы, соответствуют ли стандартам цвета проводов, китайская у вас магнитола или японская, иномарка или отечественный автопром. Точно зная, что вы делаете, вы без проблем подключите любую автомагнитолу к чему угодно – к автомобилю, блоку питания, отдельному аккумулятору, колонкам, динамикам, саббуферам и так далее. Такие знания вы и найдете в представленном материале.

Возможные исходы неверного подключения магнитолы

Для начала, так сказать, наведем немного страху. Это необходимо, чтобы убедиться в том, что неправильно подключенная автомагнитола ошибок не прощает. К сожалению, многие прибегают к поиску и изучению инструкций уже после того, как что-то пошло не так. Заискрило. Задымило. Не работает. Работает, но как-то не так, как надо.

Поэтому, вот вам десяток возможных исходов неправильного подключения магнитолы, и примерные причины, почему это происходит:

  1. Ничего не работает (неверно подключено питание).
  2. Из магнитолы пошел дымок и характерный запашок (то же самое).
  3. Экран работает, но музыка не играет (не подключены динамики).
  4. Все работает, но магнитола не поддается настройке (динамики подключены неправильно).
  5. Установленные накануне настройки на следующий день сбиваются (некорректно подключен провод «ACC».
  6. Звук динамиков – «плоский», нет толком басов (неправильно подключены динамики).
  7. Магнитола без видимой причины выключается (плохие контакты, слабые провода, не хватает напряжения).
  8. Вместе с музыкой слышны помехи (то же самое)
  9. Магнитола быстро сажает аккумулятор (некорректное подключение «+» и «ACC»).
  10. Перегорает предохранитель магнитолы (неверный номинал, перегрузка, КЗ).

На первый взгляд ничего страшного в этом списке вроде бы и нет. Но нередко бывают случаи, когда проблемы, обозначенные в пунктах 1, 2 и 10 заканчиваются пожаром. Помните – аккумуляторная батарея автомобиля (как и генератор) является серьезным источником электроэнергии. При коротких замыканиях ток, который может потечь по проводам, соответствует цифре, указанной на вашей АКБ под видом тока холодной прокрутки. То есть, 400-600 А. А чтобы поджечь проводку небольшого сечения и рядом находящиеся с ней пластмассовые вещи – достаточно и стони ампер в течение пары секунд.

Общие принципы подключения автомагнитол

Какими разными не были бы магнитолы, описанные далее общие принципы их подключения справедливы для любого случая. При этом, неважно – в автомобиль вы ее устанавливаете, где-то отдельно, китайская она или брендовая. Все нижесказанное надо учитывать.

Питание магнитолы

Для нормальной работы любой автомобильной магнитолы необходим источник постоянного напряжения. Величина этого напряжения, вопреки расхожему мнению (да и на корпусе так написано), не должна быть точно 12 В. Преобладающее большинство магнитол преспокойно работают при напряжении в диапазоне от 11 В до 15 В. Иногда можно и меньше 11 В, и больше 15 В.

Что будет, если подать на магнитолу слишком низкое напряжение? Она не включится. Если напряжение было нормальным, а потом внезапно просело, магнитола выключится. Если просадка недлительная по времени (доли секунды), то хорошая магнитола включится повторно сама. За все это отвечает встроенная система защиты.

Аналогично работает защита и от превышения допустимого напряжения. Если она есть (в китайских далеко не всегда), то при повышении напряжения выше нормы, магнитола «уйдет в защиту». Через некоторое время, если питание номинальное, она снова включится.

Внимание! Если в магнитоле такой защиты не предусмотрено, то она выйдет из строя, и может потребовать серьезного ремонта или утилизации.

Предохранитель

Является «внешней» защитой автомагнитолы. Устанавливается в разрыв плюсового провода питания. Если что-то пошло не так – случилась перегрузка, короткое замыкание – предохранитель перегорает раньше, чем большие токи, о которых говорилось выше, успеют поджечь что-нибудь ценное.

Именно поэтому правильное подключение автомагнитолы следует начинать с установки предохранителя. Он спасет вас, если вы по неосторожности, незнанию или невнимательности сделаете какую-либо ошибку. Например, часто при манипуляциях с проводкой магнитолы ненамеренно соприкасаются зачищенные провода «+» и «-».

В некоторых магнитолах этот момент более продуман. Их невозможно подключить, пока не будет вставлен предохранитель в предусмотренный на корпусе разъем. В большинстве же случаев предохранитель ставится где-то рядом с магнитолой. И не всегда подключение начинается с него.

Пару слов следует сказать о номинале предохранителя для защиты магнитолы, так как повсеместно встречающиеся советы о 10-амперном подходят не всем. Например, если у вас недорогая магнитола и стандартные динамики, то лучше установить предохранитель не на 10 А, а на 5 А. Он сработает раньше, и надежнее защитит от неприятных последствий.

Предохранитель же на 10 А нужен в тех системах, где мощность акустики стремится к 100 Вт. Соответственно, более мощная музыка требует предохранителя посерьезнее.

Подключение «-» питания магнитолы

Практически на всех магнитолах это черный провод. На схеме он подписан, как GND («земля»). Однако это вовсе не значит, что его нужно соединять с землей. Минусовый провод от магнитолы должен быть проложен напрямую к аккумуляторной батарее, и подключен к соответствующей клемме. Делается это для того, чтобы на этом участке не происходило значительное падение напряжения, и магнитола получала достаточно питания для работы на высоких мощностях.

Подключение «+» питания магнитолы

Этот провод всегда желтого цвета. А в хороших моделях он имеет отличающееся от остальных проводов сечение (как и черный). Через него на магнитолу от аккумулятора подается «+» питания. Иногда он подписан на схеме на корпусе, как «BAT», «BATTERY» и так далее.

Это означает, что данный провод ничем, кроме предохранителя, разрываться не должен. Его нельзя подключать к плюсовому проводу прикуривателя или к какому-то другому плюсовому проводу, случайно найденному в пространстве под панелью. Только напрямую к АКБ через предохранитель соответствующего номинала.

Подключение «ACC» управляющего вывода

Самый сложный вывод у магнитолы. Какими функциями его только не наделяют. И к антенне его подключают (буква А есть же в названии). И предохранитель на него ставят. И к минусу его тоже иногда тыкают.

На самом же деле вывод «ACC» — управляющий. Через него на магнитолу подается «+» питания тогда, когда она используется по прямому назначению, то есть, для воспроизведения аудио. Когда же музыка не прослушивается, этот провод желательно размыкать. В таком режиме магнитола получает постоянное питание через желтый провод. И нужно ей это питание для того, чтобы хранить введенные ранее настройки. Энергопотребление системы, при этом, минимальное. То есть, выключенная магнитола не сажает АКБ без надобности.

Именно поэтому данный вывод желательно подключать к плюсу замка зажигания. Однако и тут есть подводные камни. Если подключить «ACC» к замку зажигания неправильно, либо сам замок окажется неправильным, то музыка будет играть только при включенном зажигании. То есть, при выключенном моторе ничего играть не будет. Чтобы такого не было, в современных замках зажигания предусмотрено положение, при котором зажигание выключено, но плюс питания через него идет.

Если такого режима в вашем автомобиле нет, либо провода такого вблизи магнитолы нет (отродясь никто на ваше ласточке не подключал магнитолы правильно), то есть, как минимум, два выхода из положения:

  1. Подключить управляющий вывод «ACC» к плюсовой клемме аккумулятора через кнопку. Так вы сможете принудительно переводить магнитолу в спящий режим. Настройки будут сохраняться, а АКБ не будет зря тратить энергию.
  2. Провод «ACC» соединить с плюсовым выводом (желтым). Так тоже настройки магнитолы будут сохраняться. Но магнитола всегда будет «бодрствовать», то есть, сажать вашу АКБ на стоянке.

Если же вы подключите «ACC» напрямую к плюсу АКБ (через предохранитель), а желтый выведете на кнопку или замок зажигания, то магнитола тоже будет работать. Но. Настройки будут сбиваться, а АКБ будет без надобности разряжаться во время стоянки.

Управляющий провод «ACC», как правило, красного цвета.

Подключение динамиков

При подключении стандартных динамиков к любой магнитоле необходимо помнить о следующих моментах:

  1. В автомагнитоле предусмотрено четыре сигнальных выхода – передний правый, передний левый, задний правый и задний левый.
  2. На каждый выход приходится по два провода – плюс и минус.
  3. Плюсовые провода, как правило, имеют однородный цвет, а минусовые – продольную полоску.
  4. Если, например, три динамика подключить правильно, а на четвертом поменять местами плюс и минус, то он будет работать в противофазе. То есть, он будет «толкать» воздух в противоположную сторону по сравнению с остальными.
  5. Если поменять местами плюс и минус на всех динамиках – будет нормально все работать. Но только при условии, что в динамиках нет полярных электролитических конденсаторов (такие используются для срезания низких частот в пищалках и некоторых многополосных динамиках).
  6. Если неправильно подключить динамики по сторонам (задние правый и левый, и передние задний и левый), то магнитолу невозможно будет настроить по балансу и фейдеру.
  7. Соединять между собой два каких-либо канала – нельзя.
  8. Соединять минус сигнальных проводов с минусом автомобиля (массой) – категорически нельзя. Это разные минусы.
  9. Если нет разъема, то провода лучше паять, а не скручивать. Сразу будет нормально работать в обоих случаях, но со временем скрутки окислятся. Контакт нарушится, будут помехи, или вовсе канал перестанет играть.
  10. Между собой замыкать плюс и минус сигнальных каналов нельзя.

Не забудьте также убедиться в том, что ваш комплект динамиков подходит для купленной магнитолы по мощности и сопротивлению.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

  1. Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
  2. Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
  3. Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
  4. «FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
  5. «FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
  6. «FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
  7. «RL» или «REAR LEFT» — задний левый. Провода зеленые.
  8. «RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ. Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет. Но это уже отдельная тема.

Видео. Как подключить автомагнитолу

Схожий материал

Как починить магнитолу своими руками

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Плохо ловит радио в машине: возможные причины и способы улучшить прием

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

Желтый провод на магнитоле для чего

желтый + с АКБ, красный + с замка зажигания. оранжевый – к габаритам/подсветке панели (приглушает подсветку магнитолы), синий – к усилителю антенны если есть

Соответственно это ответная часть к тому разъему, который у тебя на магнитоле, ее тебе придется купить. Дальше все очень просто: как правило провода на вот этой ответной части уже промаркированы: на изоляции написано чего это за провод и куда его подключать. Левая половина разъема на рисунке – это выходы на динамики. На них будет написано что-то вроде Front Left Positive, Front Left Negative, и так далее. Left-Right – это как ни странно левый-правый, Front-Rear – фронтальные-тыловые. Лучше всего найти именно такую колодку, особенно еслт не планируется отдельного усилителя, и динамики подключаются напрямую к магнитоле.

Positive-Negative – важно их подключить одинаково ко всем динамикам. Провода одного канала имеют одинаковый цвет, только один из проводов сплошного цвета, второй-полосатый. То есть подключать надо например все сплошные к левым клеммам динамика, все полосатые – к правым. Если перепутаешь – ничего не сгорит, но звук будет хуже, потому что динамики будут работать в противофазе, подключишь правильно – будет какая-никакая, но сцена.

Дальше правая половина разъема. Тут все что относится к питанию и управлению. Буду по порядку.

Черный провод. Большой и толстый. Масса. Без комментариев. Желтый провод. Тоже большой и толстый. Главное питание. Должен быть постоянно подключен к АКБ, отсюда питается магнитола, и ее память. При отключении желтого провода сбрасываются все настройки.

Теперь о том, куда их цеплять. В случае цепляния к прикуривателю, или куда либо еще к существующей проводке – чур не удивляться потом, что «магнитола мерцает и вырубается, когда я ее громко врубаю», потому что подключишь – и получишь именно такую фигню. Посмотри на провода питания – они неспроста толще остальных в колодке. Посмотри также на предохранитель магнитолы – 10А, не меньше. В пиках нагрузки, особенно если она работает на свои динамики, а не на усилитель – она нехило жрет, и если провод тонкий – тока не хватает, и просаживается напряжение, магнитола не отдает динамикам нужной мощности, ей самой не хватает питания, в динамиках хрип, магнитола пытается выключится, фигня короче полная.

Поэтому: в идеале берешь провод сечением не меньше того, что на колодке, в идеале в полтора-два раза толще, и кидаешь его напрямую от АКБ на желтый провод. Возле АКБ обязательно вешаешь предохранитель, номиналом опять таки в полтора-два раза больше того, что на магнитоле (т. е. 15-30А). Если уж сильно лень тянуть из-под капота провод – цепляйся к замку зажигания.

Питание подключили. Дальше.

Красный провод. АСС. Управляющий. Магнитола включится, только если на этом проводе есть +12В. Сделано под буржуйские замки зажигания, где есть положение АСС – вся электрика включена, но зажигание – нет. В таврических замках такого положения нет, поэтому в принципе этот провод можно смело прикручивать впараллель с желтым. Однако есть одно но – в некоторых магнитолах при подаче питания на АСС включаются выходные каскады усилителей, и увеличивается потребляемый магнитолой ток. Можно высадить АКБ очень быстро. Есть ли такое в конкретно твоей магнитоле – ХЗ, у себя я подстраховался, сделав развязку на двух диодах.

То же самое актуально и для провода массы. Его тоже куда попало цеплять нельзя.

Подключение следующих проводов – опционально, некоторых вообще можен не быть.

Голубой, бело-голубой полосатый – ANT и REMOTE. Управляющие сигналы для внешнего усилителя и электрической выдвижной антенны. Когда включается магнитола – на них появляется +12. Если у тебя усилителя и выдвижной антенны нету – намотай на концы проводов изоленты и не трогай их. Один из проводов можно задействовать для управления АСС, чтобы не прикручивать его к питанию. Берешь два диода на ток больше 300 мА, катоды скручиваешь вместе, и подключаешь туда красный провод. К одному аноду подключаешь один из голубых проводов, ко второму – провод от замка зажигания, тот, на котором +12 появляется при включении зажигания. В результате чтобы включить магнитолу – включаешь зажигание, включаешь магнитолу, а дальше магнитола будет работать независимо от того, включено зажигание или нет.

Схема такого подключения вот:

Оранжевый. ILLUMINATION. Подключается к габаритным огням. При включении габаритов некоторые магнитолы умеют делать подсветку своей панели менее яркой, или включать подсветку панели, если магнитола выключена, а габариты горят. Это для удобства, чтоб в темноте магнитола не отвлекала ярким светом и была видна в темноте.

Желто-черный полосатый. MUTE. При подключении сюда массы – отключается звук. Сделан для согласования магнитолы с автокомплектом мобильной связи. Подключается к соответствующему выходу автокомплекта. Ежели такового нет – заизолировать и забыть, или же сделать подключение массы через кнопку на приборной панели, очень удобно отключать звук, например при звонке мобильного, опять таки.

1. Отсоединяем АКБ. Может и смешно звучит, но точно не помешает.
2. Используем адаптер под конкретный автомобиль. Самое простое решение.
3. Нет адаптера или нет желания его использовать, тогда подробно по проводам. Скажу сразу, что 99% производителей придерживаются стандартной номенклатуры в этом вопросе, цвета проводов и их предназначение.
Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания;
Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания, на многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (тестер поможет всегда). Либо, если возникнут затруднения, к любой клемме, где появляется + при включении зажигания.
Черный провод – масса.
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Оранжевый провод (либо вариации) (ILL) – подлючается к клемме переключателя освещения (к любой другой клемме, где появляется + при включении габаритных огней).
Голубой/ бело – голубой провод (REM) – подключение к активной антенне, естественно, +. Также дистанционное включение усилителя, если количество последних больше двух – трех, то необходимо использовать дополнительное реле (простое пятиконтактное подойдет, гламурные «специальные» не возбраняются).
Желто – черный провод (вариации) (MUTE) – подключается к соответствующему проводуВашего автомобильного Hands – Free комплекта. Не будет работать, функционировать без последнего. Если комплект отсутствует – не подключать никуда.

Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис – так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают двух размеров по высоте – одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) – существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 – Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему – без музыки не останетесь.

Самый распространенный разъем для подключения автомагнитолы – ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

Желтый провод (BAT) – к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

Красный провод (ACC) – к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

Черный провод – это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

Голубой/бело – голубой провод (REM) – это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Оранжевый провод авто магнитолы (либо вариации) (ILL) – подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

Желто – черный провод (вариации) (MUTE) – это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует – не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы – это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов – передний левый динамик;

Серая пара – передний правый динамик;

Зеленая пара – задний левый динамик;

Фиолетовая пара – задний правый динамик.

Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов , в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
– R = Динамик правый.
– L = Динамик левый.
– FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
– FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
– RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
– LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
– GND SP = Общий провод динамиков.

Разъём питания:
– B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

– GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

– A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

– N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

– ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

– Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

– MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Рекомендации при подключении магнитолы на машине:

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1. 5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Как подключить магнитолу напрямую к аккумулятору – разные варианты

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

  • красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
  • желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
  • черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

  • через замок зажигания;
  • через кнопку;
  • через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде. (UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова. , Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Как найти провод зажигания для стерео?

Найти конкретный провод при работе с электричеством может быть непросто.Это особенно верно, если вы новичок в электромонтаже. Это может быть что угодно, от проводки в доме до автомобильной стереосистемы, найти правильный провод может быть сложно. Что ж, в этой статье мы сосредоточимся на последнем, а именно на вашей автомобильной стереосистеме. Прочитав эту статью, вы сможете найти провод зажигания вашей радиостанции. Вы также узнаете, к чему идут некоторые другие провода, в процессе обучения тому, как найти провод зажигания. Прочтите, чтобы узнать все советы, которые вам понадобятся, чтобы найти провод зажигания стереосистемы в автомобиле.

Диаграммы

Первый способ найти провод стереозажигания вашего автомобиля — это найти схему электропроводки для вашего автомобиля. Однако важно найти точную марку, модель и диаграмму года, потому что некоторые производители из года в год меняют такие мелочи, как проводка.

Если вы можете найти схему электропроводки, то все, что вам нужно сделать, это посмотреть на нее и прочитать. Затем сравните то, что вы видите на картинке, с тем, что вы видите в машине. Это действительно так просто.Однако найти диаграмму может быть не так просто. Даже в Интернете бывает трудно найти некоторую информацию и диаграммы. Это особенно актуально, если у вас старый автомобиль. Не все диаграммы можно получить.

Как найти провод зажигания для стерео?

Кроме того, еще одна вещь, которую следует помнить при использовании схемы для поиска провода зажигания к вашему радио, заключается в том, что схемы работают только с автомобилем, который все еще находится на заводе. Что, если вы купили машину у кого-то другого, и они поменяли радио? Вы можете попытаться найти схему новой стереосистемы, которая сейчас установлена ​​в автомобиле, но это также не всегда возможно.

К счастью для вас, есть способ найти провод зажигания в автомобиле, не имея схемы. Это действительно очень просто. Сначала это может показаться сложным из-за того, что из стереосистемы выходят разные провода, но после прочтения этого руководства вы сможете сделать это дома самостоятельно

Необходимые инструменты

Инструментов, необходимых для проверки различных проводов, идущих от стереосистемы, не так уж и много. Все, что вам нужно, — это мультиметр или контрольная лампа.

Мультиметр работает лучше, чем контрольная лампа, но если все, что у вас есть, это контрольная лампа, вы можете ее использовать. Если вам нужно найти лучшие автомобильные мультиметры, позвольте найти его на веб-сайте Autofthing, он указан в топ-5.

Первое, что нужно сделать, это достать радио из корпуса, чтобы можно было добраться до проводов сзади. Это должно быть здравым смыслом, но для некоторых это не так. Затем вам нужно найти хорошее заземление для мультиметра и подключить к нему зажим.

После этого пора приступить к тестированию проводов.

Как проверить провода

Из большинства радиостанций выходит несколько проводов, которые вы уже знаете, потому что у вас должна быть стереосистема до точки, где вы можете видеть провода. Все они разного цвета, и в большинстве случаев цвета могут помочь вам определить, что они из себя представляют. Однако это не всегда так, особенно если вы работаете с автомобилем, на котором установлено послепродажное радио. Обычно черный провод, идущий от радио, является проводом заземления. Желтый провод, идущий от магнитолы, — это провод постоянного питания.Также, вероятно, есть красный провод, обычно это провод зажигания. Чтобы убедиться, что это так, мы должны проверить провода. Возможно, вам также придется проверить, потому что могут быть два красных провода, где один — провод зажигания, а другой — провод регулятора освещенности.

На стереосистемы в автомобилях обычно подается постоянная мощность, даже когда машина выключена. Таким образом он сохраняет предустановки в памяти, а некоторые будут отображать время. Чтобы найти провод постоянного питания, вам просто нужно взять мультиметр и коснуться каждого провода щупом, который не заземлен при выключенном автомобиле.Тот, который дает показание 12 вольт при выключенном автомобиле, — это постоянная мощность. Вы можете использовать скотч и промаркировать его, особенно если он не желтый.

Остается пара других проводов, которые вы можете проверить, чтобы найти провод зажигания. Чтобы определить его местонахождение, заведите автомобиль и убедитесь, что фары и диммер полностью подняты. Используйте датчик и убедитесь, что оба потенциальных провода показывают 12 вольт или более. Затем опустите диммер и посмотрите, на каком из них изменились показания. Тот, на котором изменилось показание, — это провод диммера, если он у вашей стереосистемы, а другой — провод зажигания.Обозначьте их, чтобы не потерять.

После того, как вы нашли провод зажигания, провод заземления, провод постоянного питания и провод регулятора яркости, теперь вы знаете, что все остальные провода идут к разным динамикам. Обычно они многоцветные, например, зеленый и черный. Если красные провода не являются проводами питания, вам просто нужно проверить остальные, пока вы не получите показания 12 вольт.

Заключение

Найти провод зажигания вашей стереосистемы действительно так просто.Найти его можно двумя способами. Во-первых, вы можете найти схему проводки автомобиля и сопоставить провода. Важно помнить, что год, марка и модель на диаграмме должны точно соответствовать автомобилю, иначе они могут не совпадать. Другой метод — использовать мультиметр и проверить провода.

Использование мультиметра — простой способ найти провод зажигания, а иногда это может быть проще, чем найти схему. Кроме того, это единственный метод, который гарантированно работает со стереосистемой вторичного рынка.Последний совет, о котором следует помнить, заключается в том, что провода обычно имеют цветовую кодировку, а красный — обычно провод зажигания. Однако это не всегда так, поэтому рекомендуется проверить провода. К счастью, вы, прочитав это, теперь знаете, как найти провод зажигания радиоприемника.

Что такое розовый провод на проводке стереосистемы автомобиля?

Подключение автомобильной стереосистемы — одна из тех работ, которая кажется сложной и требует внимания специалистов. Однако это не так, и с правильными знаниями любой может подключить новое головное устройство с минимальными усилиями.

Знание того, что делает каждый провод и куда он должен идти, является самым большим препятствием, которое нужно преодолеть, к сожалению, из-за патентованного характера конструкции автомобиля, проводка редко стандартизируется между моделями. Перебирая каждую проволоку для каждой модели, можно заполнить целую книгу, поэтому в этом посте мы сосредоточимся на розовой!

Что такое розовый провод на проводке стереосистемы автомобиля?

К сожалению, ответ варьируется от модели к модели. Также стоит отметить, что если вы выполнили какие-либо электромонтажные работы, например, переназначение проводки, цвета ваших проводов могут не соответствовать ни одному стандартному списку.Итак, давайте рассмотрим модели с розовыми проводами.

Ford

Ford использует проводку с розовыми полосками (розовый провод с цветной линией, проходящей по его длине) в проводке динамиков. Разные варианты розовой проводки идут к их правому заднему и левому заднему динамикам.

General Motors

GM использует простую розовую проводку (без полос) для своей антенны с питанием, поэтому обязательно подключите ее, если вы хотите, чтобы ваша антенна втягивалась.

Jeep

Jeep обычно используют розовую проводку для ввода питания памяти.

Nissan

Nissan использует розовый провод для одного из соединений с правым задним динамиком.

Toyota

Для Toyota розовый цвет означает одно из двух соединений с передним левым динамиком.

Все провода

В зависимости от модели автомобиля розовый провод служит разным целям. Итак, давайте посмотрим на сами функции.

Провод памяти

Провод памяти — это постоянный канал для вашей стереосистемы, позволяющий сохранять сохраненную информацию.Если у вас установлено новое радио, и оно забывает ваши предустановки, когда вы выключаете зажигание, скорее всего, виноват этот провод. Этот провод также необходим для использования радио при выключенном зажигании. По этому проводу постоянно проходит +12 вольт.

Провод зажигания

Как и провод памяти, провод зажигания находится под напряжением +12 В. В отличие от провода памяти, провод зажигания находится под напряжением только тогда, когда вы включаете зажигание. Именно этот провод позволяет вашему радио автоматически включаться, когда вы заводите машину, и выключаться, когда вы останавливаете машину.

Земля

Как любой, кто разбирается в электронике, знает; вам нужно замкнуть цепь, чтобы она работала. Питание поступает через провода памяти и зажигания, а уходит через провод заземления.

Подсветка

Вы могли заметить, что во время ночной езды вы заметили, что подсветка вашего прибора гаснет, когда вы включаете фары. Во время вождения в темноте вам не нужно, чтобы яркий свет падал вам в лицо прямо из-под лобового стекла! То же самое и с вашей стереосистемой.Осветительный провод обеспечивает сигнал, который радио использует, чтобы узнать, когда выключить свет на его элементах управления.

Диммер

Название может показаться запутанным, учитывая наличие провода освещения. «Диммерный» провод позволяет радиоприемникам, у которых есть возможность регулировать яркость, с помощью автомобилей с регулируемым внутренним освещением, что позволяет равномерно освещать приборную панель.

Силовая антенна

Для автомобилей, у которых они есть, провод силовой антенны позволяет радиостанции управлять выдвижной антенной, вытягивая ее вниз и в сторону, когда вы ее не используете.

Динамики

Они говорят сами за себя. Для большинства систем будет восемь проводов; два провода на динамик, четыре динамика в дальнем. Они могут быть отмечены, чтобы различать передний левый, передний правый, задний левый и задний правый.

По возможности проверьте руководство.

По возможности, вы всегда должны обращаться к последней информации о вашем автомобиле и головном устройстве, прежде чем пытаться выполнить какие-либо электрические работы. Производители постоянно что-то меняют, и информация в этом посте, которая подходит для подавляющего большинства автомобилей конкретного производителя, может быть неточной для последней модели, выпускаемой с завода.

Винсент Талбот

WIRES-X

WIRES (система улучшения повторителя Интернета с широким охватом) — это система связи через Интернет, которая расширяет диапазон любительской радиосвязи. Для WIRES-X любительская узловая станция, подключенная к Интернету, используется в качестве точки доступа и подключает беспроводную связь к Интернету.Станции пользователей могут связываться с другими любительскими станциями по всему миру, используя узел в диапазоне радиоволн.

WIRES-X поддерживает цифровой формат C4FM, а технология чистого и четкого голоса обеспечивает высокое качество звука. Повторяя цифровые данные C4FM через Интернет, пользователи могут наслаждаться четкой голосовой связью, даже если они находятся за тысячи миль друг от друга.
Использование цифровой связи делает работу WIRES-X простой, легкой и удобной для пользователя.
Разнообразие новых функций, а также голосовая связь расширяют возможности для удовольствия от работы радиолюбительской станции.

WIRES-X автоматически подключается к узлам и комнатам через Интернет. Больше не нужно проверять идентификаторы подключения или передавать громоздкие коды подключения DTMF.
Обмен информацией об узлах и помещениях осуществляется через цифровую сигнализацию C4FM. Благодаря автоматическому переподключению к предыдущему контакту все, что вам нужно сделать, это нажать тангенту PTT и начать разговор.
С легкостью ищите новые узлы и комнаты и сразу же начинайте общение, когда найдете идентификатор, который вас заинтересует.

Активные в настоящее время узлы и помещения можно искать в режиме реального времени и просматривать на дисплее трансивера.Список отображения отсортирован по количеству станций, подключенных в данный момент к комнате, другими словами, по популярности. Это позволяет быстро находить другие активные станции для связи.
Владельцы узлов могут свободно создавать идентификатор комнаты, используя буквы и цифры. Идентификатор немного похож на имя человека. Легкие для понимания, значимые имена, уникальные имена, запоминающиеся имена … все это возможно и может быть использовано в целевом поиске. История предыдущих узлов и комнат, а также функция памяти с пятью категориями позволяют легко найти и подключиться к определенному идентификатору.

Бюллетени новостей (сообщения, изображения, голосовые заметки) могут быть свободно загружены в узлы и комнаты. Другие пользователи могут загрузить сохраненную новостную информацию. Например, можно поделиться информацией о дорожном движении или другими местными новостями или отправить снимок места встречи другим операторам, а также множество других способов использования. Неважно, находится кто-то рядом или в далекой стране. WIRES-X предлагает способ преодолеть барьеры расстояния, времени или даже языка.Добро пожаловать в мир невиданных ранее возможностей для связи и общения посредством любительского радио и Интернета.

Поиск и подключение к локальным узловым станциям простым нажатием кнопки. Система автоматически получит информацию об узловой станции и установит необходимые параметры частоты и цифрового кода. Везде, где есть локальная узловая станция WIRES-X, доступная для любительского радио, сложные операции по подключению больше не нужны.
Идентификатор узловой станции, название города, а также расстояние и пеленг отображаются на дисплее трансивера и могут быть проверены с первого взгляда. *
Теперь вы можете общаться по всему миру с легкостью и уверенностью.
(* Только если опубликовано узловой станцией)

WIRES-X, конечно, также поддерживает традиционных аналоговых FM пользователей.Мало того, что аналоговые FM-станции могут устанавливать QSO друг с другом, WIRES-X также позволяет цифровым C4FM-станциям связываться с аналоговыми FM-станциями.
WIRES-X — это цифровое решение, совместимое с FM, потому что любительское радио всегда должно позволять операторам свободно общаться по всему миру.

Установить соединение между HRI-200 и компьютером быстро и просто, требуется всего один USB-кабель.Поддержка питания по шине USB означает, что дополнительный внешний источник питания не требуется. Открыть порты в маршрутизаторе также можно с помощью простой настройки в программном обеспечении WIRES-X с помощью функции UPnP. (Может не поддерживаться некоторыми маршрутизаторами.) Работа над сложными настройками маршрутизатора ушла в прошлое.

・ Напряжение питания: питание от шины USB, постоянный ток +5.0 В ± 5%, отрицательное заземление)
・ Размер корпуса (Ш x В x Г): 4,4 x 1,0 x 5,2 дюйма (без ручки и разъема)
・ Вес (прибл.): 340 г (11,9 унций)
・ Mini DIN 10pin (РАДИО 1, РАДИО 2)
・ 3.5φ Аудиовыход (МОНИТОР)
・ USB B тип

Щелкните здесь, чтобы увидеть каталог соединительного комплекта WIRES-X HRI-200.

Как проверить автомобильную стереосистему

Как установщик, я видел много подержанных автомобильных стереосистем, которые клиенты приносили для установки, но в итоге оказались плохими. На самом деле, так часто случалось, что никогда не устанавливали автомобильную стереосистему без предварительного тестирования.

Очень важно знать, как протестировать автомобильную стереосистему, прежде чем тратить свое время и деньги на ее установку. Вот почему я собрал эту статью — чтобы помочь вам сделать это самому!

Здесь вы узнаете:

  • Как подключить и протестировать автомобильную стереосистему дома и без автомобиля (нет, не нужно устанавливать !)
  • Что нужно для питания и тестирования автомобильной стереосистемы
  • Как использовать компьютерный блок питания или автомобильный аккумулятор в качестве источника питания для тестирования
  • Полезные советы и схемы, которые упростят задачу
  • Распространенные проблемы с плохим автомобильным радиоприемником

Сначала основы: что нужно знать перед тестированием автомобильной стереосистемы

На самом деле вам не нужно проводить «стресс-тесты» автомобильные стереосистемы. В особенности с подержанными и бывшими в употреблении радиоприемниками, настоящая цель — просто быть на 100% уверена, что ваша автомобильная стереосистема работает. до того, как вы потратите на ее установку, время и усилия.

К счастью, это довольно просто сделать. Вам нужно будет сделать всего несколько вещей:

  • Правильно подключите его к источнику питания , чтобы он мог включиться.
  • Проверьте выходы динамиков: Я видел довольно много автомобильных стереосистем, у которых бывший владелец сгорел выходы динамиков из-за плохой или неправильной установки.
  • Проверьте основные функции: Проигрыватель компакт-дисков (при наличии), радио, Bluetooth и регуляторы громкости.
  • Проверьте, нет ли изношенных кнопок и других деталей.

Хорошая новость заключается в том, что вам не нужно устанавливать автомобильную стереосистему только для того, чтобы правильно ее проверить. На самом деле, вы можете использовать всего несколько простых вещей и сделать это за короткое время. Вам понадобится:

  1. Тестовый динамик, который, как вы знаете, хорош [см. Предложения ниже]
  2. + 12В к 13.Блок питания на 8 В (или автомобильный аккумулятор — подробнее об этом позже)

В этой статье я расскажу, как проверить автомобильное радио, как и какие блоки питания использовать, а также расскажу о важных деталях, которые помогут вам перед началом работы. Если это ваш первый раз, я бы запланировал потратить от 10 до 30 минут вашего свободного времени на выполнение шагов.

Однако, как только вы это сделаете, в следующий раз все будет намного быстрее.

Стандартные цвета проводки стереосистемы: таблица цветов проводки и примечания

Большинство (но не все) автомобильные радиоприемники имеют жгут проводов, который имеет цветовую маркировку, чтобы упростить установку.Электропроводка и проводка громкоговорителей имеют цветовую кодировку , обычно , в то время как некоторые дополнительные специальные провода зависят от марки. Обратите внимание, что не все производители соблюдают стандарты цвета проводки, поэтому лучше проверить, чтобы убедиться.

Выше представлена ​​удобная таблица, которая поможет вам подключить динамик и силовую проводку, которая понадобится при тестировании автомобильной стереосистемы. Автомобильные стереосистемы, которые вы найдете на , большинство — но не все — бренды используют стандартные цвета проводки, которые точно указывают, для чего они предназначены, включая питание, заземление и подключения динамиков, включая положительную и отрицательную маркировку.

Это особенно полезно, если этикетка с проводкой радиостанции оторвана или повреждена, как это бывает со старыми радиостанциями, или если ее нигде нет. Обратите внимание, что некоторые специальные провода, такие как входной провод диммера, вход отключения звука для системы GPS или некоторые другие, могут использовать нестандартные цвета, которые использует только автомобильный радиоприемник.

Не волнуйтесь, поскольку вам обычно не нужно возиться с ними, просто чтобы проверить и проверить радио.

Примечание: Стандартные цвета проводки автомобильной стереосистемы используются многими, но не всеми производителями .Всегда лучше перепроверить, чтобы избежать проблем.

Что вам понадобится: примечания к динамикам и источникам питания

Хорошая новость в том, что собрать все необходимое для тестирования автомобильного радиоприемника на самом деле довольно просто. Что замечательно, для работы вам понадобится всего несколько деталей:

  • Тестовый динамик: Это может быть почти любой полнодиапазонный или среднечастотный динамик на 4 Ом или выше (да, домашние стереосистемы 6, 8 и 12 Ом будут работать).Использование твитера может работать и с , но я не рекомендую его, так как это затруднит прослушивание звука из выходов динамиков радио. Вам нужен как минимум средне- или полнодиапазонный динамик.
  • Источник питания 12 В или 13,8 В постоянного тока: вам потребуется около 1 А (1 А) или более тока для включения, получения звука и проверки большинства автомобильных стереосистем. Вы также можете использовать автомобильный аккумулятор или блок питания компьютера, если у вас нет под рукой блока питания 12 В постоянного тока. См. Подробную схему и раздел ниже, чтобы узнать больше
  • Тестовый компакт-диск для проигрывателей компакт-дисков и / или устройства Bluetooth: Для современных автомобильных радиоприемников с функциями Bluetooth смартфон обычно подходит для получения тестового источника звука Bluetooth.Для проигрывателей компакт-дисков лучше всего опробовать функцию компакт-диска, чтобы вам был нужен диск, который, как вы знаете, хорош.
  • Изолента или аналог: не является обязательным требованием, но гораздо лучше изолировать неиспользуемые провода громкоговорителей, чтобы они не могли замыкать друг на друга металлический корпус радиостанции. Также можно использовать клейкую ленту или другие виды ленты.
  • Плоскогубцы, кусачки или щипцы для зачистки проводов: вам нужно будет снять изоляцию с проводки радиостанции для проверки, поэтому здесь понадобится приличный инструмент, который вы можете использовать для удаления изоляции проводов.

Обратите внимание, что в то время как в большинстве автомобильных стереосистем используются динамики 4 Ом, для нет никакого вреда в использовании динамика с более высоким сопротивлением (более высоким сопротивлением) для целей тестирования. Подойдет любой динамик с сопротивлением 4 Ом или выше.

По причинам, которые я объясняю здесь, вы не захотите каждый день повышать импеданс динамиков в автомобиле, но при простой проверке выходов динамиков подойдет что-нибудь удобное.

Главное использовать динамик, который на 100% уверен, что он исправен. Не угадайте — будьте на 100% уверены, что ваш тестовый динамик исправен и хорошо играет при подключении к радио, или вы можете ошибочно подумать, что у вашей автомобильной стереосистемы есть проблема, когда она не работает.

Обратите внимание, что 1 ампер — это , обычно достаточно для питания головного устройства автомобиля, ровно столько, чтобы проверить работоспособность и получить звук с помощью тестового динамика. Для управления автомобильным радиоприемником с более высокой выходной мощностью на несколько динамиков вам потребуется больший ток (более мощный блок питания).

Как проверить автомагнитолу (схема и примечания)

Как проверить автомагнитолу

Чтобы протестировать автомобильное радио, вам нужно сделать 3 основные вещи:

  1. Подключите проводку питания и заземления
  2. Используйте тестовый динамик на выходах динамиков, чтобы убедиться, что они работают
  3. Попробуйте любые другие звуковые функции, которые могут вам понадобиться
1.Подключение питания к магнитоле

Как я уже упоминал ранее, для автомобильного радиоприемника можно использовать источник питания постоянного тока от +12 В до 13,8 В. При желании, если у вас нет источника питания 12 В, вы можете временно подключить его к автомобильному аккумулятору 12 В на время, достаточное для проверки радио.

В любом случае вам нужно будет сделать следующее:

  1. Соедините провода + 12V BATT и ACC вместе, затем к источнику + 12V. Для включения радио необходимо подключить оба провода. Подключите оба из них к выходу +12 В источника питания или аккумулятора.
  2. Подключите заземляющий провод к отрицательной клемме питания или аккумулятора.

Красный провод «ACC» — это вход +12 В, который сигнализирует о включении стереосистемы при включении зажигания, а желтый провод «BATT» является основным источником питания. Провод ACC должен иметь питание, чтобы радио работало.

Обязательно изолируйте все неиспользуемые оголенные провода, включая провода динамика (подробнее о них позже). Вы не хотите, чтобы во время тестирования какие-либо провода закорачивались вместе.Для их изоляции отлично подойдет изолента, или вы можете осторожно использовать изоленту или даже малярную ленту, если это необходимо. Я бы не стал использовать прозрачный скотч, так как он слишком легко отрывается.

Идея тестирования состоит в том, чтобы временно сделать то, что вам нужно, для проверки его работы. Для реальной установки в автомобиле следует использовать более качественные соединения, такие как обжимные соединители.

ВНИМАНИЕ: При использовании автомобильного аккумулятора для питания тестируемого радиоустройства никогда не допускайте, чтобы металлический корпус радио находился рядом с аккумулятором. Металлический корпус заземлен и может вызвать опасное короткое замыкание, если он коснется положительного провода или клеммы.

2. Тестирование выходов динамиков

В большинстве автомобильных стереосистем используется микросхема интегральной схемы (IC) внутреннего усилителя, которая обеспечивает питание динамиков в автомобиле через выходы проводов динамиков. Плохие выходы на громкоговорители из-за неправильной установки (короткое замыкание, низкое сопротивление громкоговорителей и т. Д.) — распространенная проблема с бывшими в употреблении автомобильными радиоприемниками.

Перед установкой важно проверить их и убедиться, что они работают должным образом.Для этого вы можете использовать тестовый динамик, как упоминалось ранее, с импедансом 4 Ом или выше. Даже домашний динамик с сопротивлением 6, 8 или даже 12 Ом отлично подойдет для этого!

Для проверки выходов динамиков:

  • Подключайте тестовый динамик к каждой выходной паре проводов динамика по одному, стараясь не соприкасаться проводами. Держите неиспользуемые провода изолированными изолентой или соединителями во избежание короткого замыкания.
  • Включите автомобильное радио и воспроизводите музыку с помощью FM-радио тюнера или других функций.
  • Правильно работающая автомобильная стереосистема должна иметь хорошую громкость динамика и вывод звука.
  • Повторите это для всех остальных выходов динамиков.

Обратите внимание, что из всех протестированных мною автомобильных радиоприемников нет ничего необычного в том, чтобы встретить использованные радиоприемники, у которых отсутствует звук без звука от проводки динамиков. В 9 случаях из 10 это происходит из-за некачественной установки, при которой провода могут соприкасаться, кто-то пытается «увеличить мощность», неправильно подключив проводку, или использует динамики с неправильным импедансом (Ом).

Когда микросхема усилителя автомобильной стереосистемы выходит из строя, она становится необратимой, а выходные транзисторы выходят из строя, больше не в состоянии воспроизводить музыкальный сигнал. Для этого нет решения, кроме оплаты ремонта производителю или простой его замены.

Примечание: Хорошая новость заключается в том, что обычно вам не нужно проверять разъем RCA, если он есть, на автомобильном радиоприемнике. Это редко, если вообще терпит неудачу. Выводы проводки динамиков — главная проблема.

3. Тестирование других функций

Обязательно протестируйте другие функции, для которых вы будете использовать автомобильный радиоприемник: USB-аудио, компакт-диски, HD-радио, Bluetooth, прямое управление телефоном (подключение через USB-кабель) или другие.

Наконец, если выходы на динамики кажутся исправными, обязательно проверьте другие основные аудиофункции, которые вы будете использовать регулярно:

  • Проигрыватель компакт-дисков: должен уметь загружать диск, читать треки, воспроизводить его, менять треки и без проблем извлекать его.
  • Радио
  • HD: если доступно, убедитесь, что оно работает нормально. Однако для этого вам потребуется подключить антенну FM-радио.
  • Аудио / потоковая передача Bluetooth: вам нужно подключить смартфон и опробовать его, убедившись, что он нормально подключается к устройству Bluetooth.(ПРИМЕЧАНИЕ : Если уже было добавлено слишком много устройств, возможно, вам придется удалить одно или несколько из памяти радиостанции, чтобы освободить новое соединение)
  • Воспроизведение с USB-накопителя / карты памяти: вы захотите поместить некоторые файлы .MP3 на USB-накопитель и / или карту SD или microSD по мере необходимости, чтобы убедиться, что он может читать и воспроизводить с них. Если медиаустройство выходит из строя, вероятно, проблема связана либо с форматированием карты памяти / флэш-накопителя, либо с самим радио.

Кроме того, всегда проверяет большинство кнопок, чтобы убедиться, что они работают правильно и не изношены.

Как узнать, что органы управления автомобильной стереосистемой находятся в хорошем состоянии

Поворотные регуляторы громкости должны хорошо восприниматься, а громкость должна регулироваться вверх или вниз без проблем. Кнопки также должны хорошо «чувствовать» и не должны зависать, не реагировать (признак изношенного кнопочного переключателя) или ничего не делать.

Если одна или несколько кнопок не работают или кажутся правильными, это означает, что автомобильное радио было неправильно использовано и, возможно, прослужит недолго.Лицевые панели можно заменить на фирменные головные устройства, но вы можете рассчитывать потратить 50 долларов или больше на замену , если вы найдете!

Один из главных признаков автомобильного головного устройства с большим объемом использования (и износа) — это то, что напечатанные этикетки изношены или уже имеют следы износа.

Как подключить источник питания к автомобильному радиоприемнику?

Как я уже упоминал в начале, вы можете использовать компьютерный блок питания «ATX», который у вас есть под рукой для питания автомобильной стереосистемы для тестирования.Это не так сложно, вам нужно всего несколько шагов:

  • Силовые соединения: Отрежьте провод +12 В (желтый) и заземляющий (черный) провод от главного разъема. Зачистите изоляцию, оставив от 3/8 до 1/2 дюйма оголенного провода. Используйте обжимной соединитель, припой или другой тип соединителя, чтобы соединить выход +12 В источника питания (желтый) с проводом батареи + 12 В радиостанции (желтый). Проделайте то же самое с заземляющими проводами (черными).
  • Питание включено: Расходные материалы для ПК не включаются, даже если используется выключатель на корпусе. Материнская плата ПК использует управляющий сигнал на выводе провода «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и перемыть этот сигнальный провод управления на провод заземления либо напрямую, либо с помощью переключателя включения / выключения, если хотите. ★ См. Схему выше ★
  • Провод для аксессуаров радио: Подключите аксессуар / провод радио (красный) к проводу питания +12 В от источника питания либо напрямую, либо вы можете использовать переключатель включения / выключения, если хотите.

Конечно, вы можете использовать только один провод +12 В от источника питания и, если хотите, подключить его к проводам ACC радиостанции и аккумуляторной батареи.После подключения питания к радиостанции подключите провод «питание включено» на схеме к другому проводу заземления, как показано. Электропитание должно включиться, и автомобильное радио должно включиться.

Обратите внимание, что некоторые автомобильные стереосистемы по умолчанию отключаются при первом подключении к источнику питания, поэтому вам может потребоваться проверить кнопку питания.

ПРИМЕЧАНИЕ: Выключение источника питания приведет к потере «памяти» радиостанции (настроек, последней станции, которую вы играли и т. Д.), Поэтому вам может быть проще использовать кнопку включения / выключения радиоприемника, пока вы не закончите тестирую это.

Что делать, если моя автомобильная стереосистема не работает должным образом?

За последние годы я наблюдал некоторые странные проблемы с подержанными стереосистемами. Это, как правило, одна и та же группа проблем снова и снова — снова и снова — к сожалению, во многих случаях справляться с головной болью неэкономично или практично.

Вот список проблем, с которыми вы можете столкнуться, и возможные варианты:

  • Нет звука из проводки динамика: Если вы уверены, что у вас есть хороший тестовый динамик и больше ничего не происходит, к сожалению, , если у вас нет звука, выходы радиоприемника, вероятно, перегорели или имеют не смогли. В некоторых редких моделях внутренний усилитель динамика может быть отключен, поэтому вы должны быть уверены, что этот параметр не вызывает проблемы. В противном случае, скорее всего, радиоприемник неисправен и вам придется его заменить.
  • Не включается при правильно подключенном питании: Если вы на 100% уверены, что проводка правильная, я рекомендую дважды проверить напряжение на контактах в разъеме жгута проводов радио, когда он отключен. В некоторых устройствах есть встроенный предохранитель, который необходимо проверить и при необходимости заменить.Если после замены предохранитель снова перегорает, а радиостанция по-прежнему не включается, значит, у него внутренняя проблема, и это неисправность.
  • Элементы управления или регулировка громкости работают частично / плохие кнопки / и т. Д .: Для радиостанций с кнопками управления, такими как предварительные настройки, увеличение и уменьшение громкости, или другими, которые ничего не делают при нажатии, это, вероятно, потому, что они сломаны или просто полностью изношены. Ключ к разгадке заключается в том, что при их использовании не возникает ощущения крошечного щелчка. Плохие кнопки не чувствительны к ним — они как бы «застряли» и не двигаются.Вы можете попробовать найти новую лицевую панель, чтобы исправить это; в противном случае пора найти другое радио.
  • CD не загружается / не может прочитать диск / CD застрял внутри: проигрыватели компакт-дисков , которые не могут читать диск, часто имеют проблему с линзой лазера и нуждаются в ремонте или настройке. Если компакт-диск не загружается, это часто является механической неисправностью и требует замены всего компакт-диска (найти нелегко). Застрявшие компакт-диски иногда можно безопасно извлечь, но вам придется разобрать радио целиком, осторожно извлечь компакт-диск, собрать его заново и попробовать снова.Однако, скорее всего, вам лучше заменить радио.
  • Лицевая панель «болтается» и / или ее необходимо удерживать на месте для работы: некоторые радиостанции со съемной лицевой панелью могут иметь плохое соединение там, где лицевая панель соединяется с основным корпусом. Вы можете попробовать очиститель контактов для электрических контактов лицевой панели, но, скорее всего, это более серьезная проблема.

Исключения бывают всегда, но это одни из самых распространенных проблем, с которыми вы можете столкнуться при тестировании автомобильных стереосистем.К счастью, все больше и больше продаваемых в наши дни используют меньше механических деталей, поэтому у них меньше шансов столкнуться с той же проблемой (кроме износа кнопок).

Если после тестирования вы обнаружите, что ваша автомобильная стереосистема не работает должным образом и имеет некоторые проблемы (, особенно , если нет звука из выходов динамиков), мой совет — двигаться дальше и получить хорошую замену с современными функциями.

Менее чем за 100 долларов в наши дни вы можете получить отличный звук , функции и настройки, которых не было несколько лет назад.В большинстве случаев не стоит пытаться разобраться с сломанной стереосистемой (если только это не старинные и редкие предметы).

Другие отличные автомобильные аудиосистемы и акустические системы

Понравилась статья? Есть еще много интересного!

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или свяжитесь со мной здесь.

Жгуты проводов на CARiD.com

Если ваша заводская аудиосистема недостаточно хороша для обеспечения чистого звука или в ней отсутствуют функции, без которых вы не можете жить, например, интерфейс iPod или тюнер XM, пришло время для достойного обновления, которое потребует удаления и замены звука. .Проводные компоненты Underdash подключаются друг к другу, а также к другим блокам и источникам питания с помощью жгута проводов. При установке новой аудиосистемы вам понадобится жгут проводов, который соединит ее с электрической системой вашего автомобиля. Если вы ищете надежный жгут проводов, CARiD.com — ваш выбор.

Жгуты проводов используются для подключения динамиков, сабвуферов и источника питания. Новая стереосистема должна быть подключена к существующей проводке, чтобы она соответствовала разъему, который ведет к вашим динамикам, источникам питания и другим компонентам.Вы также можете добавить дополнительную проводку к старому жгуту, если вы собираетесь добавить новое оборудование или вам может потребоваться заменить изогнутые, изношенные или каким-то образом дефектные заводские жгуты на новые качественные. Провода обычно имеют цветовую кодировку или теги для быстрой и легкой идентификации.

Вы можете прикрепить провода, обжав их вместе, используя обжимной соединитель правильного размера, или спаяв их вместе, чтобы создать постоянное профессиональное соединение, обеспечивающее максимальную передачу мощности. Для простоты установки приобретите жгут проводов, разработанный специально для марки и модели вашего автомобиля, который позволит вам легко интегрировать новую аудиосистему в вашу приборную панель.Это избавит вас от необходимости перерезать провода внутри приборной панели. Итак, если вам нужен надежный жгут проводов, CARiD предоставит вам качественный продукт, который поможет вам без проблем установить новое звуковое оборудование. С помощью предлагаемых нами жгутов проводов вы также сможете добавить вход AUX к штатной стереосистеме или неоригинальной стереосистеме.

Как вы видите, жгуты проводов могут предоставить вам множество преимуществ и преимуществ, включая возможность подключения к вашей резервной камере, монитору в подголовнике и т. Д. Они также помогут добавить дополнительный усилитель к оригинальной стереосистеме, а также сохранить DVD, элементы управления на рулевом колесе и т. Д. бесключевой доступ и т. д.На наших онлайн-полках вы можете найти широкий спектр адаптеров премиум-класса, предназначенных для подключения к USB-порту OEM. Многие адаптеры сохраняют возможность зарядки. Чтобы обеспечить полное удовлетворение наших конечных пользователей, мы работаем с ведущими производителями автомобилей. Они разрабатывают все изделия с высокой точностью изготовления, поэтому гарантируют их эффективную работу и максимальную надежность.

Jeep Grand Cherokee WK — Распиновка аудиосистемы

83 Серый / Оранжевый ) LRONIFIED ДВЕРНЫЙ ДИНАМИК (-)
Полость Цвет проволоки Функция
Динамики на приборной панели — Левая
1 Серый / Желтый
(аудио премиум-класса)
УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК I / P (-)
2 ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА С УСИЛИТЕЛЕМ (+)
1 Темно-зеленый / Коричневый
(кроме аудио премиум-класса)
ЛЕВЫЙ ДИНАМИК ИНТЕРФЕЙСА (-)
2 (Темно-зеленый кроме аудио премиум-класса) ЛЕВЫЙ ДИНАМИК I / P (+)
Динамики приборной панели — правый
1 Серый / светло-зеленый
(аудио премиум-класса)
УСИЛЕННЫЙ ПРАВЫЙ ДИНАМИК I / P ( -)
2 Серый / Темно-зеленый
(аудио премиум-класса)
УСИЛЕННЫЙ ДИНАМИК ПРАВЫЙ I / P (+)
1 Серый / Коричневый
(кроме аудио премиум-класса)
ПРАВЫЙ I / P ДИНАМИК (-)
2 Серый
(кроме аудиосистемы премиум-класса)
ПРАВЫЙ I / P ДИНАМИК (+)
Динамики передней двери — Левая
1 Серый / желтый
2 — — — —
3 Серый / фиолетовый УСИЛЕННЫЙ ЛЕВЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ (+)
9049
1 Динамик задней двери — Правый AMPLIFIED 9018 +9 Зеленый / коричневый
1 Темно-зеленый / желтый УСИЛЕННЫЙ ДИНАМИК ПЕРЕДНЕЙ ДВЕРИ ПРАВОЙ (-)
2 — — — —
3 9018 ДУБЛИКОВЫЙ ПЕРЕДНИЙ 9018 Темно-зеленый ДИНАМИК (+)
Динамик задней двери — Левый
1 Серый / Темно-зеленый ДИНАМИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С УСИЛИТЕЛЕМ (-)
2 — — — —
3 Серый / светло-зеленый УСИЛЕННЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ЛЕВОЙ (+)
Светло-зеленый / серый УСИЛЕННЫЙ ДИНАМИК ЗАДНЕЙ ДВЕРИ ПРАВОЙ (-)
2 — — — —
3 Темно-зеленый / Светло-зеленый СЗАДИ )
Сабвуфер (SRT8)
1 Красный FUSED (B +)
2 Темно-коричневый
САБВУФЕР С УСИЛИТЕЛЕМ (-)
2 Черный / светло-зеленый ЗАЗЕМЛЕНИЕ (-)
.

Добавить комментарий

Ваш адрес email не будет опубликован.
