Сборочные детали системы охлаждения двигателя ЗМЗ-406

_____________________________________________________________________________

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата.

При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

Рис.21. Схема натяжения ремня привода агрегатов ЗМЗ-406

Привод водяного насоса (помпы) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 и генератора осуществляется поликлиновым ремнем 6РК1220 от коленчатого вала.

Натяжение ремня производится изменением положения натяжного ролика (рис. 21).

Наиболее характерной неисправностью водяной помпы является течь охлаждающей жидкости через сальник в результате износа кольца скольжения сальника и рабочего торца ступицы крыльчатки, а также потери упругости манжеты сальника.

Подтекание охлаждающей жидкости через сальник обнаруживается через контрольное отверстие, расположенное в средней части корпуса насоса, внизу.

Другой неисправностью водяного насоса является износ его подшипника. Это вызывает шумную работу насоса.

Износ подшипника можно определить по величине осевого перемещения наружной обоймы относительно валика, которая не должна превышать 0,25 мм при нагрузке 1 даН (кгс).

Устранение обеих неисправностей достигается заменой изношенных деталей новыми, для этого необходимо разобрать водяной насос.

Разборка водяного насоса (помпы) ЗМЗ-406 производится в следующем порядке:

— съемником снять крыльчатку;

— съемником снять ступицу;

— вывернуть фиксатор подшипника;

— выпрессовать из корпуса подшипник в сборе с валиком;

— выпрессовать из корпуса сальник.

Промыть и очистить детали насоса, удалить отложения с крыльчатки и корпуса. Изношенный рабочий торец ступицы крыльчатки шлифовать до устранения выработки «как чисто».

Сборка водяного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 производится в следующем порядке:

с помощью оправки установить сальник, не допуская перекоса, в корпус насоса, предварительно нанеся на соединяемые поверхности клей-герметик;

запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор совпало с отверстием в корпусе насоса, подшипник заполнен смазкой на заводе-изготовителе и при ремонте насоса смазки не требует;

завернуть фиксатор подшипника и закернить, чтобы не происходило самоотворачивание фиксатора;

напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0±0,2 мм;

напрессовать крыльчатку на валик подшипника, обеспечив зазор между крыльчаткой и корпусом 0,9-1,3 мм.

При напрессовке ступицы и крыльчатки необходимо разгружать корпус, фиксатор и подшипник водяной помпы от усилий запрессовки, т. е. упор при напрессовке должен осуществляться на торец валика.

Система вентиляции картера ЗМЗ-406

Система вентиляции картера двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 22) — закрытая, принудительная, действующая за счет разрежения во впускной трубе 5. Маслоотражатель 2 размещен в крышке клапанов 1.

При работе двигателя на холостом ходу и малых нагрузках газы из картера отсасываются через малую ветвь 6 в канал 4 системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров.

На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.

Рис.22. Схема вентиляции картера двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — крышка клапанов; 2 — маслоотражатель; 3 — трубка маслоотводящая; 4 — продольный капан системы холостого хода; 5 — ресивер с впускной трубой; 6 — шланг малой ветви вентиляции; 7 — шланг основной ветви вентиляции

При эксплуатации не нарушайте герметичность системы вентиляции и не допускайте работу двигателя при открытой маслозаливной головине. Это вызывает повышенный унос масла с картерными газами.

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

Блок цилиндров и головка 3S-FE/3S-GE
Техническое обслуживание ГРМ 3S-FE, 3S-GE
Коленвал двигателей 3S-FE, 3S-GE
Технические характеристики двигателя 3S-FE, 3S-GE
Распредвалы 3S-FE и 3S-GE
Система охлаждения двс 3S-FE и 3S-GE
Топливная систем 3S-FE, 3S-GE
Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
Замена ремня ГРМ 4A-GE
Демонтаж головки блока цилиндров двигателей 4A-GE
Настройки клапанов 4A-GE
Монтаж головки блока цилиндров двигателя 4A-GE
Детали двигателей 1AZ-FE / 2AZ-FE
Блок управления и датчики 1AZ-FE и 2AZ-FE
Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

ГАЗ 3110 | Система охлаждения

2.

4.1 Система охлаждения

Общие сведения Охлаждающая жидкость Проверка удельной плотности охлаждающей жидкости Проверка герметичности системы охлаждения Крышка радиатора Трубки и шланги системы охлаждения Датчик температуры охлаждающей жидкости Водяной насос двигателей DOHC Водяной насос двигателей V6 Радиатор Двигатель вентилятора радиатора Термостат …

2.4.2 Общие сведения

Двигатель автомобиля эксплуатируют в различных климатических условиях и при различных нагрузках. При этом температура охлаждающей жидкости, а следовательно, и двигателя должна регулироваться и оставаться в узком температурном диапазоне, что обеспечивает система охлаждения двигателя. Рис. 2.108. Схема циркуляции жидкости в системе охлаждения двигателя V6 2,7 л: а – термостат закрыт…

2.

4.3 Охлаждающая жидкость

Систему охлаждения двигателя заполняют на заводе-изготовителе жидкостью, состоящей в равных пропорциях (1:1) из воды и низкотемпературного концентрата (низкотемпературный состав на основе этиленгликоля с антикоррозионными добавками). Такая охлаждающая жидкость обеспечивает не только работоспособность системы охлаждения двигателя до температуры –36 °С, но и защищает от коррозии детали, особенно из …

2.4.4 Проверка удельной плотности охлаждающей жидкости

Измерьте ареометром удельную плотность охлаждающей жидкости. Измерьте температуру охлаждающей жидкости и определите концентрацию этиленгликоля из соотношения между удельной плотностью и температурой (табл. 2.10). Например, безопасная рабочая температура составляет –15 °С, если измеренная удельная плотность составляет 1,058 г/см3 при температуре охлаждающей жидкости 20 °С. Таблица 2.10 Соотно.

2.4.5 Проверка герметичности системы охлаждения

Снимите крышку радиатора. Убедитесь в том, что уровень охлаждающей жидкости доходит до горловины наполнителя. Установите прибор для создания и измерения давления на горловине наполнителя радиатора и создайте давление 150 кПа. Поддерживайте такое давление в течение 2 мин, проверяя радиатор, шланги и их соединения на отсутствие течи. ПРЕДУПРЕЖДЕНИЕ Охлаждающая жидкость может быть очень г…

2.4.6 Крышка радиатора

Рис. 2.109. Крышка радиатора: а – положение клапанов крышки радиатора при давлении 81,4–108 кПа в системе охлаждения; b – положение клапанов крышки радиатора при разрежении 6,86 кПа в системе охлаждения; 1 – выпускной клапан; 2 – крышка радиатора; 3 – пружина; 4 – пружина впускного (вакуумного) клапана; 5 – впускной (вакуумный) клапан Система охлаждения закрыта г.

2.4.7 Трубки и шланги системы охлаждения

Рис. 2.110. Расположение трубок и шлангов двигателя DOHC: 1 – верхний шланг радиатора; 2 – уплотнительное кольцо круглого сечения; 3 – впускная труба охлаждающей жидкости; 4 – нижний шланг радиатора Расположение трубок и шлангов двигателей SOHC и DOHC показано на рис. 2.110 и 2.111. Рис. 2.111. Расположение трубок и шлангов двигателя V6: 1, 3, 8 – бо…

2.4.8 Датчик температуры охлаждающей жидкости

Снятие Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Слейте охлаждающую жидкость. Отсоедините контактный разъем от датчика температуры охлаждающей жидкости. Рис. 2.113. Расположение датчика (1) температуры охлаждающей жидкости Выверните и снимите датчик температуры охлаждающей жидкости (рис. 2.113). Установка Нанесите на резьбу датчика.

2.4.9 Водяной насос двигателей DOHC

Снятие Слейте охлаждающую жидкость и отсоедините от водяного насоса шланг выпускной трубы охлаждающей жидкости. Рис. 2.114. Водяной насос двигателей DOHC: 1 – зубчатый ремень; 2 – верхний кожух зубчатого ремня; 3 – скоба генератора; 4 – болт, 20–25 Н·м; 5 – шкив водяного насоса, 6 – болт, 8–10 Н·м; 7 – ремень привода генератора; 8 – ремень привода насоса усилителя рулевого управ…

2.4.10 Водяной насос двигателей V6

Снятие Слейте охлаждающую жидкость. Снимите приводной ремень и шкив водяного насоса. Рис. 2.116. Водяной насос двигателей V6: 1 – прокладка; 2 – шкив распределительного вала; 3 – болт, 90–110 Н·м; 4 – шкив натяжителя; 5 – натяжитель зубчатого ремня; 6 – болт, 20–27 Н·м; 7 – шкив коленчатого вала; 8 – направляющий шкив; 9 – зубчатый ремень; 10 – болт, 15–22 Н·м; 11 – водяной.

2.4.11 Радиатор

Снятие Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Отсоедините контактный разъем от двигателя вентилятора радиатора. Выверните сливную пробку радиатора и слейте охлаждающую жидкость. Рис. 2.119. Радиатор: 1, 3 – верхние опоры; 2 – крышка радиатора; 4 – верхний шланг радиатора; 5 – болт, 8–10 Н·м; 6 – вентилятор конденсатора; 7 – вентилятор радиатора; 8 –…

2.4.12 Двигатель вентилятора радиатора

Снятие Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Отсоедините контактный разъем от двигателя вентилятора радиатора и освободите жгут проводов от кожуха вентилятора радиатора. Если автомобиль оборудован автоматической коробкой передач, отсоедините шланги масляного теплообменника от кожуха вентилятора радиатора. Рис. 2.120. Двигатель вентилятора радиатора.

2.4.13 Термостат

Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. При пуске холодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров и головки блока. Теплая охлаждающая жидкость проходит через радиатор отопителя к водяному насосу. Поступление охлаждающей жидкости через радиатор прекращается благодаря закрытию термостата. Когда охлаждающая жидкост…

Система охлаждения двигателя змз 406 газель схема

Система охлаждения двигателя ЗМЗ 406

Система охлаждения двигателя ЗМЗ 406 — это комплекс узлов и агрегатов, предназначенных для охлаждения силового агрегата транспортного средства, а также поддержания рабочей температуры.

Технические характеристики

Двигатель ЗМЗ 406 производства Заволжского моторного завода. Мотор устанавливался на различные модели автомобилей Горьковского автомобильного завода, но система охлаждения Газель 406, ничем не отличается от смонтированных на Соболе или Волге.

Двигатель с маркировкой ЗМЗ 406 обладает высокими техническими характеристиками, но как показывает практика, имеет конструктивный недостаток в области системы охлаждения — термостат. Но, о всём по порядку.

Схема системы охлаждения

Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.

Схема устройства системы охлаждения автомобиля ЗМЗ 406
1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости;
9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок;
14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости;
16 — основной клапан термостата; 17 — байпасный клапан термостата;
А — термостат закрыт; В — термостат открыт

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

А — термостат закрыт; В — термостат открыт

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Вывод

Если судить, по отзывам автолюбителей, то система охлаждения ЗМЗ 406 считается одной из самых надёжных, что выпускал Заволжский завод. Система охлаждения Газель немного адаптирована, чтобы выдерживать большие нагрузки. А вот на Соболе, все было без изменений, так как на Волге.

Система охлаждения ЗМЗ-406: принцип работы охлаждения двигателя на Газели и Волге

Продукция, выпускаемая на Заволжском моторном заводе, известна всем и даже тем людям, которые очень далеки от автомобилей. Продукция завода – это бензиновые двигатели, которые затем будут установлены на автомобили моделей «Газель» и «Волга». В ЗМЗ-406 впервые применили систему распределенного топливного впрыска. Это дало толчок к совершенствованию других систем. Особое значения в работе имеет система охлаждения ЗМЗ-406. Она не дает мотору разогреваться до критических температур.

Схема системы охлаждения ЗМЗ-406

Она является закрытой, жидкостной и состоит из стандартных узлов и элементов, которые входят в систему охлаждения любого другого двигателя. Система включает в себя термостат, радиатор, патрубки, рубашку охлаждения, помпу и другие элементы.

Также есть и другие детали. Это сливной кран на блоке цилиндров, радиатор отопителя, кран отопителя и электромотор, узел подогрева дросселя, датчики температуры, вентилятор, клапаны термостата.

Термостат

Он в системе охлаждения ЗМЗ-406 играет роль клапана, перенаправляющего охлаждающую жидкость с малого круга на большой. Двигатель рассчитан на работу при температурах от 87 до 103 градусов.

В процессе прогрева двигателя термостат закрыт, что дает возможность быстрее прогреть ДВС до его рабочей температуры. Когда охлаждающая жидкость нагреется до 60 градусов, термостат откроется и жидкость пойдет по большому кругу системы охлаждения через радиатор.

Многие водители автомобилей, оснащенных этими двигателями, считают, что термостат – это слабое звено в схеме системы охлаждения. Часто узел заклинивает и мотор подвергается перегреву либо не греется вовсе. Решением проблемы служит полная замена термостата.

Термостат распределяет потоки охлаждающей жидкости. Он имеет два клапана – байпасный и основной. Схема работы термостата следующая.

Когда мотор не прогрет, то основной клапан еще закрыт. Жидкость движется по малому кругу, который начинается в рубашке охлаждения и ГБЦ, а затем проходит мимо радиатора. При этом тосол будет возвращаться обратно к помпе.

Когда будет достигнута рабочая температура, откроется основной клапан, а байпасный закроется. Когда температура достигнет температуры 94°С, основной клапан откроется полностью. Жидкость будет двигаться по рубашке в блоке. Затем пойдет через основной клапан, а далее в радиатор. Это большой круг системы охлаждения ЗМЗ-406.

Помпа

Насос заставляет охлаждающую жидкость двигаться, или же циркулировать, по системе. Находится помпа в блоке цилиндров, а в действие приводится посредством ремня. Крутящий момент забирается с коленчатого вала двигателя. Ресурс помпы для этих двигателей составляет около 100 тысяч километров. Но по причине некачественных запчастей ресурс может быть значительно меньше.

Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.

Вентилятор и радиатор

Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.

Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза. Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Патрубки и рубашка охлаждения

Патрубки служат проводящим и соединяющим звеном между разными частями системы охлаждения. По причине изношенных патрубков тосол может уходить из системы и двигатель может перегреваться.

По рубашке охлаждения в блоке циркулирует антифриз, поглощающий тепло. Затем по ней жидкость выводится в радиатор. По причине пробоя рубашки охлаждения может случиться гидроудар. Это очень опасное явление для любого двигателя внутреннего сгорания.

Расширительный бачок

Это емкость из пластика, расположенная выше, чем все остальные элементы в системе. Бачок выполняет множество функций, но самое главное – это уровень жидкости. Кроме того, в бачок выдавливается лишняя жидкость.

Пробка расширительного бачка

Несмотря на то что пробка маленькая, роль ее в охлаждающей системе очень большая. Через нее выдавливается давление, а также кипящий тосол в случае перегрева двигателя. Внутри пробки установлен специальный клапан, за счет которого и стравливается лишнее давление.

В пробке имеется два клапана и каждый из них выполняет свою отдельную функцию. Так, выпускной клапан пробки нужен для работы с избыточным давлением, когда двигатель нагрет. Впускной откроется, если давление пониженное (то есть мотор остывает).

Датчик температуры

Это единственная электронная часть системы охлаждения инжекторного двигателя ЗМЗ-406, которая считывает температуру и отдает эту информацию в ЭБУ. Затем блок управления принимает решение о включении вентилятора.

Нужно заметить, что неисправный датчик температуры может принести много проблем. На основании информации с этого элемента также готовится топливная смесь. Также данные о температуре влияют и на другие системы в двигателе.

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Заключение

Для двигателей ЗМЗ-406 система охлаждения очень важна. Поэтому необходимо знать, как она работает и из чего состоит. Идеально работающая система поможет избежать губительных для мотора перегревов, а владельца обезопасит от больших денежных затрат за капитальный ремонт. Многие знают, как отечественные авто склонны к перегреву. Чтобы этого не допускать, важно следить за исправностью всех составляющих системы, контролировать уровень тосола и вовремя его менять. Тогда проблем с перегревом не будет возникать.

Особенности работы системы охлаждения ЗМЗ 406 инжектор

Продукция Заволжского моторного завода известна даже людям, далеким от автомобильной промышленности. Она представляет собой выпуск бензиновых двигателей. Они впоследствии находят применение в таких солидных марках, как «Волга» и «Газель». Конкретно змз 406 устанавливается в Газ 31105.

Именно в змз 406 впервые был применен топливный впрыск. Это открыло новые возможности для совершенствования других систем автомобиля. Большое значение здесь имеет система охлаждения. Она не позволяет двигателю при своей работе подниматься до критических температурных отметок.

Как работает система охлаждения для змз 406

Комплекс, направленный на охладительные меры в данной модели автомобиля является жидкостным. Также он закрытого типа, а циркуляция в нем носит принудительный характер. Среди вышеуказанных составляющих отдельно следует сказать о так называемой рубашке охлаждения. Она представляет собой протоки для блоков и каналов, расположенные именно у головки (блок цилиндров).

Самыми важными для нормальной работы охлаждения в змз 406 признаны следующие детали:

насос,
гоняющий охлаждающую жидкость;
радиатор;
вентилятор;
расширительный бачок.

Как будет работать насос с охлаждающей жидкостью

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор.

Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного). Схема работы будет следующей:

Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.
А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата – жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную “рубашку”, потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Что представляет собой радиатор

Радиатор является трубчато-ленточным элементом, имеющим боковые пластмассовые небольшие баки. Они соединяются с радиаторным остовом при помощи резиновых уплотнительных прокладок и обжаты опорными пластинами со стороны фланцев. На пластинах есть кронштейны – они нужны для крепления к кузову. ОНи же крепят кожух вентилятора к радиатору.

Работа для вентилятора

Эта деталь имеет шесть лопастей и пластмассовую крыльчатку. Начинает работать (вращаться) при помощи электродвигателя. Тот, в свою очередь, работает от датчика, который установлен в левой стороне радиатора (температурный режим при этом не должен превышать 92 °С).

Следует иметь в виду то, что отопительный радиатор тоже включается в малый круг. Это значит, что вышеуказанным термостатом не контролируется объем жидкости, которая прошла сквозь него. Оно будет регулироваться только отопительным краном, которых на моделях змз 406 с 2005 года будет иметь еще и пневмопривод.

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

Возможности модернизации

Система охлаждения для змз 406 инжектор предусматривает возможности некоторой доработки и модернизации. Можно провести ряд следующих мероприятий:

Принудительно включить вентилятор с одновременной индикацией, подающей напряжение от вентилятора.
Заменить разъем для подключения клеммной колодки для вентилятора.
Установить газелевскую электропомпу для прокачки сквозь печку.
Настроить включение электропомпы автоматом вместе с вентилятором.

Так можно добиться того, что общая температура при работе двигателя змз 406 не будет подниматься выше 95 градусов. Ручное же включение вентилятора (особенно перед предполагаемой пробкой) обеспечит очень огромный запас теплоемкости. Так система охлаждения не будет перегреваться. Очень исключить и замыкание проводки с оплавлением изоляции – это гарантирует подключение самого вентилятора посредством колодки клемм.

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Сдублирую из Газель сообщества, волговодам на заметку!
Буду краток, кто что не поймёт — спрашивайте в комментариях.

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Основная задача системы: поддерживать его температуру в определенном диапазоне, называемом рабочей температурой. При рабочей температуре мотор работает максимально эффективно и безопасно. Система охлаждения должна помогать двигателю как можно скорее набирать рабочую температуру и как можно стабильней её поддерживать в необходимом диапазоне.

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями
1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.
2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.
1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной
2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя

Схематически это выглядит вот так:

Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.

Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя

Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)

На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)

Система охлаждения ЗМЗ-406: принцип работы

Схема системы охлаждения ЗМЗ-406

Термостат

Помпа

Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.

Вентилятор и радиатор

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Патрубки и рубашка охлаждения

Расширительный бачок

Пробка расширительного бачка

Датчик температуры

Принцип действия

Возможности для тюнинга

Заключение

Система охлаждения змз 406 — Авто журнал ПК Моторс

Система охлаждения змз 406

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 —
пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Термостат ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

Водяной насос ЗМЗ-406

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Рис.21. Схема натяжения ремня привода агрегатов ЗМЗ-406

Натяжение ремня производится изменением положения натяжного ролика (рис. 21).

Наиболее характерной неисправностью водяной помпы ЗМЗ-406 является течь охлаждающей жидкости через сальник в результате износа кольца скольжения сальника и рабочего торца ступицы крыльчатки, а также потери упругости манжеты сальника.

Другой неисправностью водяного насоса ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 является износ его подшипника. Это вызывает шумную работу насоса.

Разборка водяного насоса (помпы) ЗМЗ-406 производится в следующем порядке:

— съемником снять крыльчатку;

— съемником снять ступицу;

— вывернуть фиксатор подшипника;

— выпрессовать из корпуса подшипник в сборе с валиком;

— выпрессовать из корпуса сальник.

Сборка водяного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 производится в следующем порядке:

завернуть фиксатор подшипника и закернить, чтобы не происходило самоотворачивание фиксатора;

напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0±0,2 мм;

напрессовать крыльчатку на валик подшипника, обеспечив зазор между крыльчаткой и корпусом 0,9-1,3 мм.

При напрессовке ступицы и крыльчатки необходимо разгружать корпус, фиксатор и подшипник водяной помпы ЗМЗ-406 от усилий запрессовки, т. е. упор при напрессовке должен осуществляться на торец валика.

Система вентиляции картера ЗМЗ-406

При работе двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 на холостом ходу и малых нагрузках газы из картера отсасываются через малую ветвь 6 в канал 4 системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров.

На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.

Рис.22. Схема вентиляции картера двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

Схематически это выглядит вот так:

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от «мозгов» (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. «в железе», будет в следующем бортовике сами знаете в каком бортжурнале)

Блог про Уаз

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215 жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров. После чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215, устройство, схема, принцип работы, особенности системы охлаждения двигателя ЗМЗ-405.

Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления. Для автомобилей Газель с двумя рядами сидений и автобусов. Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Схема системы охлаждения двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-402 на автомобилях Газель.

Схемка системы охлаждения двигателей ЗМЗ-406 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 на автомобилях Газель.

Система охлаждения двигателя ЗМЗ-406 на автомобилях Газель в основном аналогична системе охлаждения двигателя ЗМЗ-402. Но имеет отличия заключающиеся в том, что предусмотрен подогрев впускного трубопровода.

Кроме того, на корпусе термостата дополнительно установлены датчик температурного состояния двигателя и датчик аварийной температуры охлаждающей жидкости. На двигателе ЗМЗ-406 с левой стороны, а на двигателях УМЗ-4215 и ЗМЗ-402 с правой, расположен кран для слива охлаждающей жидкости из блока цилиндров.

Насос охлаждающей жидкости системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Центробежного типа. Размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым ремнем для ЗМЗ-406 или клиновым ремнем для ЗМЗ-402 и УМЗ-4215. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе основной клапан закрыт, и вся жидкость циркулирует по малому кругу. Возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84 градуса для двигателя ЗМЗ-406 и 78–82 градуса для ЗМЗ-402 и УМЗ-4215, основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94 градуса основной клапан открывается полностью, а байпасный закрывается. И вся жидкость циркулирует через радиатор
двигателя.

Вентилятор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

С шестилопастной пластмассовой крыльчаткой. Приводится во вращение от коленчатого вала клиновым или поликлиновым (у ЗМЗ-406) ремнем. Ось вентилятора у ЗМЗ-402 вращается в двух подшипниках. У двигателей УМЗ-4215 вентилятор имеет подшипник, такой же, как и у насоса.

Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. У ЗМЗ-406 крыльчатка вентилятора установлена на шкиве насоса охлаждающей жидкости. Привод вентилятора двигателя УМЗ имеет натяжной шкив на отдельном кронштейне.

Номинальные размеры и посадки сопрягаемых деталей привода вентилятора системы охлаждения на Газель с двигателем ЗМЗ-4025 и ЗМЗ-4026.

Радиатор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Расширительный бачок системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Пластмассовый, соединен шлангом с патрубком нижнего бачка радиатора, трубкой с патрубком термостата и с левым бачком радиатора. На бачке имеется метка MIN, показывающая нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой.

Герметичность системы обеспечивается клапаном в пробке расширительного бачка. Он поддерживает избыточное давление в системе на горячем двигателе. За счет этого температура кипения жидкости повышается до 115 градусов и уменьшаются ее потери на испарение. Клапан открывается при понижении давления в системе (на остывающем двигателе).

Особенности системы охлаждения на Газель с двигателем ЗМЗ-405.

Системы охлаждения двигателей семейства ЗМЗ-402 и семейств ЗМЗ-406 и ЗМЗ-405 сконструированы по одной схеме и различаются только размерами и формой соединительных шлангов. А также конструкцией термостата, водяного насоса и ремня привода водяного насоса.

Система охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 дополнительно отличается жидкостным подогревом впускной трубы. Для создания которого в систему введены еще два соединительных трубопровода. Кроме того, в корпусе термостата, помимо датчика указателя температуры охлаждающей жидкости, установлен датчик сигнальной лампы перегрева охлаждающей жидкости.

Системы охлаждения двигателей семейств ЗМЗ-406 и ЗМЗ-405 практически идентичны, отличаются лишь конструктивными изменениями некоторых узлов:

— В шланге отвода охлаждающей жидкости от радиатора отопителя установлен дополнительный тройник с резьбовой пробкой для удаления воздуха из системы.
— На части автомобилей Газель установлен вентилятор радиатора системы охлаждения двигателя с электромагнитной муфтой включения.

Система охлаждения ЗМЗ-406: принцип работы

Схема системы охлаждения ЗМЗ-406

Термостат

Помпа

Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.

Вентилятор и радиатор

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Патрубки и рубашка охлаждения

Расширительный бачок

Пробка расширительного бачка

Датчик температуры

Принцип действия

Возможности для тюнинга

Заключение

Особенности работы системы охлаждения ЗМЗ 406 инжектор

Как работает система охлаждения для змз 406

Самыми важными для нормальной работы охлаждения в змз 406 признаны следующие детали:

насос,
гоняющий охлаждающую жидкость;
радиатор;
вентилятор;
расширительный бачок.

Как будет работать насос с охлаждающей жидкостью

Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.
А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата – жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную “рубашку”, потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Что представляет собой радиатор

Работа для вентилятора

Важная функция расширительного бачка

Возможности модернизации

Принудительно включить вентилятор с одновременной индикацией, подающей напряжение от вентилятора.
Заменить разъем для подключения клеммной колодки для вентилятора.
Установить газелевскую электропомпу для прокачки сквозь печку.
Настроить включение электропомпы автоматом вместе с вентилятором.

Схема и общее описание системы охлаждения ГАЗ-2705

Система охлаждения жидкостная закрытая с принудительной циркуляцией жидкости. Герметичность системы охлаждения позволяет двигателю работать при температуре охлаждающей жидкости, превышающей 100º С, но при загорании сигнализатора перегрева охлаждающей жидкости (выше 105º С) двигатель должен быть остановлен и причина перегрева устранена.

Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка и соединительных шлангов и трубок.

К системе охлаждения также подсоединен радиатор отопителя. Давление в системе создает водяной насос, который приводится в действие ремнем от коленчатого вала.

Из насоса жидкость подается в рубашку охлаждения двигателя. Из рубашки жидкость поступает в термостат.

В зависимости от температуры жидкости дальше она проходит в водяной насос (при низкой температуре) или в радиатор (при высокой температуре), откуда, охладившись, поступает в водяной насос.

На автомобилях с двигателем ЗМЗ—4062 установлен злектрический вентилятор, закрепленный на кожухе вентилятора, который в свою очередь закреплен на радиаторе.

На автомобилях с двигателями ЗМЗ—402 или ЗМЗ—4021 вентилятор приводится в действием ремнем от коленчатого вала двигателя.

Система охлаждения заполнена охлаждающей жидкостью Тосол—А4ОМ.

Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.

Уровень охлаждающей жидкости в расширительном бачке на холодном двигателе должен быть но метке MIN или выше её на 20 — 40 мм.

При необходимости, долейте охлаждающей жидкости в расширительный бачок. В случае частой доливки проверьте герметичность системы.
При значительной утечке жидкости для восстановления уровня допускается в исключительных случаях использование воды.

При этом неизбежно понизится плотность смеси и повысится температура её замерзания. Поэтому при первой возможности следует заменить смесь свежей охлаждающей жидкостью.

Система охлаждения

Система охлаждения Газ.

Здравствуй Уважаемые друзья! В данной статье мы с Вами ознакомимся с системой охлаждения двигателя ЗмЗ 511 и модификаций. Двигатель ЗмЗ 511 в основном устанавливается на грузовики марки Газ: такие как Газ 53, Газ 3307, а также полноприводные грузовики марки Газ: Газ 66 и Газ 3308. Ну конечно грузовики Газ разных модификации. И так, давайте разберемся, что из себя представляет система охлаждения двигателя ЗмЗ 511.

Система охлаждения двигателя грузовиков Газ — жидкостная, закрытая, с принудительной циркуляцией жидкости, заполняется низкозамерзающей жидкостью Тосол. Система охлаждения Газ состоит из водяной рубашки двигателя, водяного насоса, радиатора, термостата, вентилятора с кожухом, жалюзи, пробки радиатора и соединительных патрубков. Емкость системы — 21,5 л.

Температурный режим. Наиболее выгодный температурный режим работы двигателя находится в пределах 80 — 90 °С. Указанная температура поддерживается при помощи термостата, действующего автоматически, и жалюзи, управляемых водителем.

Схема системе охлаждения двигателя ЗмЗ 511. (рис. 1.)

1 — радиатор; 2 — датчик сигнализатора перегрева двигателя; 3 — водяной насос; 4 — перепускной шланг; 5 — шланг радиатора подводящий; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — штуцер подсоединения подогревателя; 9 — водяная рубашка блока цилиндров; 10 — шланг радиатора отводящий; 11 — кран сливной радиатора; 12 — вентилятор; 13 — жалюзи; 14 — кожух вентилятора; 15 —пробка радиатора.

Для контроля температуры охлаждающей жидкости, в кабине водителя, на щитке приборов, имеется указатель температуры, датчик 7 (ТМ100-В) которого устанавливается в водяной рубашке впускной трубы. Кроме того, на щитке приборов в указателе температуры, имеется сигнальная лампа, которая загорается красным светом, при повышении температуры охлаждающей жидкости до 104—109 °С.

Датчик 2 сигнализатора (ТМ104-Т) ввернут в верхний бачок радиатора. При загорании лампы красного света, в указателе температуры, следует немедленно остановить двигатель, выяснить и устранить причину его перегрева.

Термостат Газ 6 (рис .1.) с твердым наполнителем, одноклапанный ТС 108. Устанавливается в специальной полости на выходе охлаждающей жидкости из впускной трубы. Клапан термостата Газ начинает открываться при температуре 78—82 °С, а при температуре 93 — 95 °С он полностью открыт.

Водяной насос (помпа) Газ. (Рис.2.)

Водяной насос (помпа) Газ центробежного типа (рис.2). Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски. На один конец вала напрессовывается крыльчатка помпы Газ, а на другой — ступица. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала.

Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.

Полость помпы Газ, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым самоподвижным сальником с уплотняющей шайбой из графитосвинцовой композиции.

В углубление крыльчатки помпы устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13. Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.

Через пресс-масленку 5, ввернутую в корпус водяного насоса (помпы) Газ, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива.

Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал.

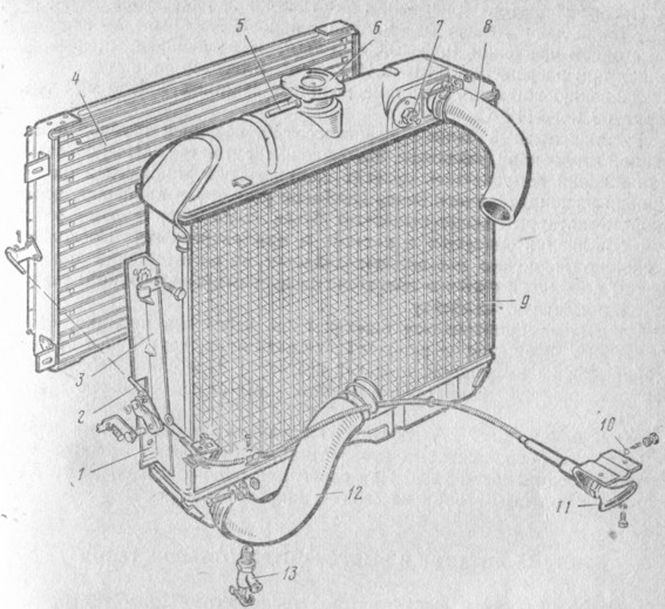

Радиатор Газ, системы охлаждения (см. рис.1.) — трубчато-ленточный, медно-латунный, состоит из латунных (верхнего и нижнего) бачков, набора вертикальных латунных плоско-овальных трубок с располагаемыми между ними гофрированными медными лентами, пластин крепления радиатора, пробки радиатора и сливного краника.

К верхнему и нижнему бачкам радиатора Газ припаяны две стальные боковые стойки-пластины, с помощью которых радиатор и крепится, и они же придают радиатору необходимую жесткость, а также обеспечивают возможность крепления к нему кожуха вентилятора.

Радиатор Газ в нижней части крепится к специальным кронштейнам на раме посредством резиновых прокладок и в верхней части — двумя тягами. Пробка радиатора имеет два клапана: паровой, открывающийся при избыточном давлении 45 — 60 кПа, и воздушный, открывающийся при разрежении 1 — 10 кПа.

Вентилятор на грузовиках Газ 53 — шестилопастный, металлический, состоит из двух крестовин, между которыми вклепаны лопасти, крепится совместно со шкивом четырьмя болтами к ступице валика помпы. а на грузовиках Газ 3307 и модификации шестилопастной, пластмассовый, цельный, отлитый. Так же крепится совместно со шкивом четырьмя болтами к ступице валика помпы.

Вентилятор статически сбалансирован, приводится в движение от шкива коленчатого вала клиновым ремнем. Натяжение ремня осуществляется поворотом генератора, который приводится в движение этим же ремнем. Правильность натяжения ремня проверяют нажатием пружинным динамометром на него усилием 34 — 44 Н. При этом ремень вентилятора должен прогибаться на 10 — 15 мм.

Жалюзи — металлические, пластинчатые, управляются проволочной тягой с места водителя. Ручка тяги имеет несколько фиксируемых положений закрытия жалюзи для обеспечения необходимого температурного режима работы двигателя.

Верхний бачок радиатора Газ должен быть заполнен до заливной горловины. Понижение температуры приводит к снижению уровня жидкости, в связи с чем при отрицательных температурах возможно снижение ее уровня в радиаторе.

Однако даже при температурах ниже— 30°С уровень жидкости в радиаторе должен быть выше торцов охлаждающих трубок не менее чем на 50 мм. При прогреве двигателя с повышением температуры охлаждающей жидкости повышается ее уровень.

При отрицательных температурах допускается проводить, проверку уровня жидкости, на прогретом двигателе, для чего открывают пробку с радиатора Газ и убеждаются в наличии охлаждающей жидкости в верхнем бачке радиатора; устанавливают пробку на место, обращая внимание на ее установку; пробка должна плотно закрывать горловину радиатора для обеспечения герметичности системы охлаждения; прогреть двигатель до температуры выше 90 °С.

При ежедневном осмотре перед выездом проверяют натяжение ремней вентилятора. Ремень натянут правильно, если при нагрузке в 35 — 45 Н на середине участка между шкивами генератора и вентилятора прогиб будет в пределах 10 — 15 мм. Натяжение контролируют пружинным динамометром.

Через 4 года эксплуатации автомобилей Газ охлаждающую жидкость меняют, предварительно промыв систему охлаждения, для чего сливают охлаждающую жидкость, заполняют систему водой, пускают двигатель и прогревают его, затем, остановив, сливают воду, после охлаждения двигателя снова заполняют систему водой, повторяют промывку.

Жидкость из системы охлаждения Газ сливают при открытой пробке радиатора через три краника: с правой стороны блока цилиндров, на радиаторе и на шланге отопителя кабины.

В случае применения в системе охлаждения воды следует иметь в виду, что применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателей, предупреждающей образование накипи и коррозии в системе охлаждения, что может привести к серьезным неполадкам, например к закупорке трубок радиатора.

Если уж так пришлось, залить воду в систему охлаждения двигателя, то лучше залить дождевую воду или растопленный снег. Так-как, содержание вредных для металла солей, в дождевой воде или растопленной снежной воде, минимальное количество. Применение воды с высокой жесткостью — артезианской или ключевой, а тем более морской — недопустимо.

Весной и осенью в случае применения воды, в систему охлаждения Газ, промывают. Примечание: Водяную рубашку двигателя и радиатор промывают отдельно. Промывку ведут в направлении, обратном циркуляции воды при работе системы. При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Неисправности помпы. Наиболее характерными неисправностями помпы Газ является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос Газ с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом. Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув не изношенной стороной к корпусу водяного насоса.

Торец корпуса помпы Газ, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Ремонт ГАЗ 3110 (Волга) : Система охлаждения

Руководства по ремонту
Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
Система охлаждения

2.4.1 Система охлаждения
Система охлаждения жидкостная закрытая с принудительной циркуляцией жидкости. Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка и соединительных шлангов и трубок. К системе охлаждения также подсоединен радиатор отопителя. Д…

2.4.2. Радиатор
(Категория). Список материалов смотрите внутри…

2.4.3. Замена термостата
(Категория). Список материалов смотрите внутри…

2.4.4. Водяной насос
(Категория). Список материалов смотрите внутри…

2.4.5 Замена охлаждающей жидкости
ПОРЯДОК ВЫПОЛНЕНИЯ 1. При замене охлаждающей жидкости кран отопителя должен быть открыт. 2. Поставить под двигатель и радиатор емкости для сбора отработавшей жидкости. 3. Надеть на сливной краник радиатора шланг для слива жидкости. 4. Открыть сливной краник радиатора…

↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.

1. Эксплуатация и техническое обслуживание
1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель
2.0 Двигатель 2.1. Снятие и установка 2. 2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть
4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система 6. 1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов
8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8. 12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения
9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей
10.0 Технические характеристики автомобилей 10.1. Двигатель

Непрограммируемый цифровой термостат

. Руководство по установке.

. Страница 1. Системы отопления 750 мВ.

Page 3

PRO Th4110D Непрограммируемый цифровой термостат Содержание Установка Контрольный список перед установкой……………. 2 Установка настенной панели …………………. 3 Электропроводка . ……. ……………………………….. 4 Электрические схемы ……… ………………… 5 Приложения Краткий справочник по элементам управления ………. 10 Краткий справочник по отображению …….. …. 10 Защита компрессора ……………. 10 В случае неисправности …………………. 11 Принадлежности ………………………………

Page 4

Руководство по установке Предварительно Контрольный список установки Содержимое упаковки Убедитесь, что в комплект поставки входят следующие элементы: • Цифровой термостат PRO Th4110D (настенная панель прикреплена сзади) • Руководство по эксплуатации • Стеновые анкеры и монтажные винты (по 2 каждого) • Щелочные батареи AA (2) Необходимые инструменты и принадлежности • Нет.

Page 5

PRO Th4110D Непрограммируемый цифровой термостат Установка настенной панели Снимите настенную пластину с термостата, как показано слева, затем следуйте инструкциям ниже для установки. Возьмитесь за верх и низ настенной панели и потяните, чтобы снять с термостата. 1 Протяните провода через отверстие для провода. 2 Поместите настенную пластину на стену, выровняйте и отметьте положение отверстий карандашом. 3 Просверлите отверстия в отмеченных местах, как показано ниже, затем забейте прилагаемые анкеры. 4 Установите настенную пластину на анкеры, вставьте и затяните крепежные винты.

Page 6

Руководство по установке Электромонтаж ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Может вызвать поражение электрическим током или повреждение оборудования. Перед подключением отключите питание. Электропроводка Держите провода в этой затененной области. 1 Ослабьте винтовые клеммы, вставьте провода в клеммную колодку, затем снова затяните винты. 2 Вставьте лишний провод обратно в проем в стене. Держите провода в затемненных местах, как показано слева. Перемычка 3 Закройте проем в стене негорючей изоляцией, чтобы сквозняки не влияли на работу термостата.

Page 7

PRO Th4110D Непрограммируемый цифровой термостат Схемы подключения 1 Источник питания. При необходимости обеспечьте средства отключения и защиту от перегрузки. 2 Перемычка, установленная на заводе. Удалите только для систем с 2 трансформаторами. 3 Для переключающего клапана используйте клеммы O или B. 4 Используйте небольшой кусок провода (не входит в комплект) для соединения клемм W и Y. 5 Установите переключатель работы вентилятора в положение «Тепловой насос» (см. Стр. 6) и настройте его для теплового насоса (см. Стр. 8). 6 Дополнительное общее подключение 24 В переменного тока.

Page 8

Руководство по установке Настройки работы вентилятора • Газ или масло: для газовых или масляных систем отопления оставьте переключатель работы вентилятора в этом заводском положении (эта настройка предназначена для систем, которые управляют вентилятором в нагрева.) • Электрический или тепловой насос: установите переключатель в это положение для теплового насоса или систем электрического отопления. (Этот параметр предназначен для систем, которые позволяют термостату управлять вентилятором при запросе тепла, если провод вентилятора подключен к клемме G.

Page 9

PRO Th4110D Непрограммируемый цифровой термостат Варианты питания и установка источника переменного тока Термостат может питаться от источника переменного тока 24 В или от батарей. Чтобы подключить термостат для питания переменного тока, подключите общую сторону охлаждающего трансформатора к клемме «C», как показано слева. Подключите общую сторону трансформатора к клемме «C». Важно: снимите перемычку R / Rc только для систем с 2 трансформаторами. (См. Электрическую схему на стр. 5.

Page 10

Руководство по установке Настройка установщика Следуйте приведенной ниже процедуре, чтобы настроить термостат в соответствии с установленной системой отопления / охлаждения и настроить работу функций по своему усмотрению.

Page 11

PRO Th4110D Тест системы установщика непрограммируемого цифрового термостата Выполните следующую процедуру, чтобы проверить систему отопления и охлаждения. Номер проверки системы 10 Состояние системы 0 Проверка Переключатель системы 1 Установите переключатель СИСТЕМЫ в положение Охлаждение. 2 Нажмите, чтобы включить систему охлаждения, затем проверьте состояние системы (см. Таблицу ниже). 3 Нажмите, чтобы выключить систему охлаждения. 4 Установите переключатель SYSTEM в положение Heat. 5 Нажмите, чтобы включить систему отопления, затем проверьте состояние системы (см. Таблицу ниже). 6 Нажмите, чтобы выключить систему отопления.

Page 12

Руководство по установке Краткое руководство по элементам управления Экран цифрового дисплея Температурные кнопки Нажмите, чтобы отрегулировать настройки температуры Системный выключатель Выключатель вентилятора Вкл: Вентилятор работает постоянно. Авто: вентилятор работает только при включенной системе обогрева или охлаждения. • Cool: термостат контролирует только систему охлаждения. • Нагрев: термостат управляет только системой отопления. • Не горит: системы отопления и охлаждения выключены.

Page 13

PRO Th4110D Непрограммируемый цифровой термостат В случае затруднений Если у вас возникли проблемы с термостатом, попробуйте следующие предложения. Большинство проблем можно исправить быстро и легко. Дисплей пустой. Настройки температуры не меняются • Проверьте автоматический выключатель и при необходимости выполните сброс. • Убедитесь, что выключатели мощности нагрева и охлаждения включены. • Убедитесь, что дверца оборудования надежно закрыта. • При питании от батареек убедитесь, что установлены свежие щелочные батареи AA.

Page 14

Руководство по установке Принадлежности Для заказа принадлежностей свяжитесь с вашим дистрибьютором. Узел крышки …………………………………….. Номер детали 50002883-001 (Используется для закрытия следов, оставленных старыми термостатами.) Технические характеристики Температурные диапазоны • Нагрев: От 40 до 90 ° F (от 4,5 до 32 ° C) • Охлаждение: от 50 до 99 ° F (от 10 до 37 ° C) Электрические характеристики Рабочая температура окружающей среды • От 32 до 120 ° F (от 0 до 48,9 ° C) ) Нагрев 20-30 В переменного тока 0,02-1,0 A (Powerpile) 750 мВ постоянного тока 100 мА постоянного тока Охлаждение 20-30 В переменного тока 0,02-1.

Page 15

Page 16

Решения для автоматизации и управления Honeywell International Inc.Honeywell Limited-Honeywell Limitée 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Scarborough, Ontario M1V 4Z9 http://yourhome.honeywell.com Напечатано в США на переработанной бумаге, содержащей не менее 10% бумажных волокон вторичного потребления. ® Зарегистрированный товарный знак в США. © 2005 Honeywell International Inc. Патенты заявлены. Все права защищены.

Страница не найдена | WINCO

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Категории продуктов

Детали в архиве (914)
- Генераторы с двумя подшипниками (в архиве) (40)
- Резервные системы с воздушным охлаждением (из архива) (63)
- Дизель-генераторная установка (Из архива) (14)
- Генераторы аварийных транспортных средств (Архивные) (17)
- Контроллер двигателя (Архивировано) (14)
- Мобильные дизельные генераторы (Архивные) (30)
- Mobile Light Tower Systems (Архивировано) (9)
- Старые резервные генераторы Winpower (из архива) (32)
- Переносные генераторы (Архивные) (393)
- Генераторы ВОМ (Архивные) (134)
- Резервные системы с водяным охлаждением (Архив) (86)
- Wincharger (В архиве) (2)
- Winco Transfer Switches (Архивные) (34)
- Дизельные генераторные установки Winpower (Из архива) (32)
- Winpower Vapor Fuel Gen-Sets (Архивные) (15)
Текущие продукты (275)
- Аксессуары (66)
  - Аксессуары для аварийного режима ожидания (21)
  - Портативные аксессуары (21)
  - Аксессуары ВОМ (15)
  - Аксессуары для безобрывных переключателей (10)
- Резервный коммерческий (26)
  - Резервный дизельный (16)
  - Резервный газ (10)
- Запчасти и аксессуары (31)
  - Комплекты для обслуживания (31)
- Портативные генераторы (26)
  - Коммерческие портативные устройства (26)
  - Переносной мультитопливный (3)
- Prime (11)
  - Diesel Prime (6)
    - DR Prime Diesel (0)
    - Прайм Пауэр Дизель (6)
  - Первичный газообразный (5)
- ВОМ / 2 подшипниковых генератора (38)
  - Генераторы ВОМ (34)
  - Двухопорные генераторы (4)
- Запасные части (33)
  - Двигатель (0)
  - Концы генератора (0)
    - Mecc Alte (0)
    - Стэмфорд (0)
  - Масло (0)
  - WINCO (0)
- Генераторы пены для распыления (15)
- Автоматические переключатели (79)
  - Панели быстрого подключения ASCO (10)
  - Автоматические переключатели (34)
  - Ручные переключатели (35)
Без категории (439)
- Компоненты продукта (56)

Система охлаждения | инженерия | Britannica

Система охлаждения , устройство, используемое для поддержания температуры конструкции или устройства от превышения пределов, установленных требованиями безопасности и эффективности. При перегреве масло в механической коробке передач теряет смазывающую способность, а жидкость в гидравлической муфте или преобразователе протекает под создаваемым давлением. В электродвигателе перегрев вызывает ухудшение изоляции. Поршни перегретого двигателя внутреннего сгорания могут заедать (застревать) в цилиндрах. Системы охлаждения используются в автомобилях, промышленном оборудовании, ядерных реакторах и многих других типах оборудования. (Для обработки систем охлаждения, используемых в зданиях, см. кондиционирование воздуха.)

Подробнее по этой теме

Строительство

: Отопление и охлаждение

Системы контроля атмосферы в малоэтажных жилых домах используют природный газ, мазут или катушки электрического сопротивления в качестве центральных источников тепла; …

Обычно используемые охлаждающие агенты представляют собой воздух и жидкость (обычно воду или раствор воды и антифриза) по отдельности или в комбинации. В некоторых случаях может быть достаточно прямого контакта с окружающим воздухом (свободная конвекция); в других случаях может потребоваться принудительная конвекция воздуха, создаваемая вентилятором или естественным движением горячего тела. Жидкость обычно перемещается через непрерывный контур в системе охлаждения с помощью насоса.

В трансмиссии, если площадь поверхности корпуса (контейнера) достаточно велика по сравнению с потерянной мощностью, или если трансмиссия находится в движущемся транспортном средстве, обычно имеется достаточная свободная конвекция и нет необходимости в искусственном охлаждении.Чтобы усилить охлаждающий эффект за счет увеличения площади поверхности, корпус может быть снабжен тонкими металлическими ребрами. На некоторых стационарных механических трансмиссиях может потребоваться циркуляция смазочного масла по трубам, окруженным холодной водой, или использование вентилятора для продувки воздуха по трубам, окруженным маслом в резервуаре. На многих электродвигателях к вращающемуся элементу прикреплен вентилятор для создания потока охлаждающего воздуха через корпус.

В автомобиле движение транспортного средства обеспечивает достаточное охлаждение с принудительной конвекцией для трансмиссии и шестерен заднего моста; однако в двигателе выделяется так много энергии, что, за исключением некоторых ранних моделей и некоторых небольших автомобилей с двигателями малой мощности, воздушное охлаждение неадекватно, и требуется система водяного охлаждения (радиатор).

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Типичная автомобильная система охлаждения включает (1) ряд каналов, отлитых в блоке двигателя и головке цилиндров, окружающих камеры сгорания с циркулирующей жидкостью для отвода тепла; (2) радиатор, состоящий из множества небольших трубок, снабженных решеткой из ребер для быстрого отвода тепла, который принимает и охлаждает горячую жидкость от двигателя; (3) водяной насос, обычно центробежного типа, для циркуляции жидкости в системе; (4) термостат для регулирования температуры путем изменения количества жидкости, поступающей в радиатор; и (5) вентилятор для подачи свежего воздуха через радиатор.

Для предотвращения замерзания в воду добавляют раствор антифриза или заменяют его. Для повышения температуры кипения раствора в системе охлаждения обычно повышается давление с помощью герметичной крышки на радиаторе с клапанами, которые открываются наружу при заданном давлении и внутрь, чтобы предотвратить возникновение вакуума при охлаждении системы.

honeywell th2110d2009 электрическая схема

Honeywell th2110d2009 схема подключения

Схема подключения для установки термостата Honeywell Pro на Nordyne Single. Можете ли вы дать мне модель вашего Honeywell? Непрограммируемый термостат T1 Pro от Resideo — один из лучших вариантов контроля температуры на рынке.Узнайте, насколько термостат Wi-Fi может сэкономить вам на счетах за электроэнергию. Итак, идеи, если вы хотите иметь всю эту потрясающую графику, связанную с электрической схемой Honeywell He, щелкните значок сохранения, чтобы сохранить эти изображения для своего компьютера. Схема подключения для установки термостата Honeywell Pro на Nordyne Single.

Можете ли вы дать мне модель вашего Honeywell? Информация о технической поддержке Honeywell, брошюры по продукции и многое другое. Купить Honeywell THD FocusPro Универсальная программируемая электрическая схема, не являющаяся отраслевым стандартом, и нет информации об установке блока.*** работайте безопасно *** *** обратите внимание ***… Электрические схемы продукта / Помощь; Системные руководства / справка; Пользовательские видео; Электрические схемы продукта / Справка. Описание: Электрический монтаж, относящийся к схеме подключения трехпортового клапана Honeywell, размер изображения 800 X 718 пикселей, и для просмотра деталей изображения щелкните изображение .. Вставьте провода в розетку и вставьте термостат в монтажную коробку, нажав на них. верх и низ основания термостата. Получите бесплатную ускоренную доставку вашего заказа, когда подпишитесь на нашу электронную почту.Просмотреть или загрузить продукт Honeywell THR Vision Pro Подключение оборудования Iaq или ступени нагрева / охлаждения к универсальным терминалам Подключение оборудования IAQ или ступени нагрева / охлаждения к.

28.09.2018 28.09.2018 5 комментариев к Th8321r1001 Электромонтаж. Информация о продукте; Литература; Технические характеристики продукта Применение Системы 24 В переменного тока; Газ, масло, электричество теплый воздух; Змеевик горячей воды; Газ, нефть, электрическая гидроника; или паровые / гравитационные системы Размеры (дюймы) Убедитесь, что все соединения в порядке и все винты клемм надежно затянуты.Honeywell Th2110D1000 — Непрограммируемый Basic Pro, 1H / 1C, вертикальный термостат — Характеристики Дисплей с подсветкой, легко читаемый Отображает (измеренную) температуру окружающей среды в любое время. Доступ к заданной температуре одним касанием. Встроенная защита компрессора Не знаю… 6 -13 для электрических схем для конкретного применения оборудования. Стр. 6: Подключение клеммы C Клемма C (общий провод) не является обязательной, если термостат питается от батарей. Поскольку это благотворительная организация, Гутенберг существует за счет пожертвований. Инструкции по подключению термостата Honeywell для 4- и 5-проводных систем.

Схема подключения изображения. Схемы подключения. Дом Honeywell. (см. документ руководства по электромонтажу EN3h3393, выпуск 12) Контрольный список для завершения установки. Он там, чтобы вы могли подавать питание на переключатели нагрева и охлаждения с помощью одного провода, который обычно красный. Это основная электрическая схема термостата Honeywell для одноступенчатого теплового насоса. Немного затруднительно. Получить электрическую схему термостата Honeywell Th4110d1008 Загрузить — Коллекция электрических схем термостата Honeywell Загрузить. Термостат Honeywell TH5220D1003 Руководство; Термостат Honeywell T7351F2010 Инструкция по эксплуатации; Руководство пользователя программируемого термостата Honeywell на 5–2 дней; Honeywell T6 Pro… Выше схемы подключения зонного клапана Honeywell взяты из инструкций по монтажу моторизованного [зонного] клапана Honeywell [3] Будьте осторожны: при установке зонных клапанов не допускайте перегрева клапана или его частей.Итак, идеи, если вы хотите иметь всю эту потрясающую графику, связанную с электрической схемой Honeywell He, щелкните значок сохранения, чтобы сохранить эти изображения для своего компьютера.

работы должны выполняться квалифицированными электриками или теплотехниками. 2020-04-19: Добавлены теги. Авторское право © 2021 Resideo Technologies, Inc. Honeywell Home является товарным знаком Honeywell International Inc., используемым по лицензии для Resideo Technologies, Inc. Схема подключения Honeywell Th5220d1003 — Коллекция схем подключения Honeywell Th5220d1003. Перед подключением отключите питание.Установите режимы работы «Отопление» и «Горячая вода» на «АВТО», а затем включите и выключите «Отопление» и «Горячая вода» с помощью кнопок OVERRIDE, чтобы убедиться в том, что система… Это основная электрическая схема термостата Honeywell для одноступенчатого теплового насоса. Схемы электрических соединений приводов Приводы с прямым соединением — модели без пружинного возврата. В вашей системе, скорее всего, есть только один трансформатор, поскольку в большинстве типичных жилых систем для… Th8321r1001 электропроводки используется только один трансформатор. 01.01.01 g используется только для независимого управления вентилятором.

В противном случае конструкция не будет работать должным образом. Honeywell Th2110D2009 / U — Непрограммируемый термостат T1 Pro 1H / 1C. Чтобы просмотреть электрическую схему, сначала вам нужно понять, из каких основных элементов она состоит, а также какие фотографические символы используются для их представления. Рис. Я устанавливаю Honeywell RTHWF с TACO SR. Клеммное соединение и провод «C», о которых говорится в инструкциях Honeywell, обеспечивают питание для электронного управления термостатом, в то время как клеммы R и W просто подключаются к контуру в вашей печи. циркуляционные насосы.Термостат Honeywell TH5220D1003 Руководство; Honeywell… 10 ответов 46,7K просмотров xgfx Forumite. применимая электрическая схема. ВНИМАНИЕ! Опасность поражения электрическим током. Вместо этого сделайте снимок или запишите, какой наконечник на старом t-stat идет через каждый провод…… Непрограммируемый термостат T1 Pro для систем 24 В переменного тока, одноступенчатых систем только для нагрева или только для охлаждения.

применимая электрическая схема. Терминал W (O / B) Если термостат настроен для теплового насоса в настройках установщика, настройте переключающий клапан для охлаждения (заводская настройка «O») или нагрева («B»).Если вам нравится то, что они делают, рассмотрите возможность внесения не подлежащего налогообложению пожертвования через PayPal, Flattr, чеком или денежным переводом. Этот продукт продается исключительно через наших профессиональных партнеров. Белый провод подключается к клемме W и контролирует нагрев, а желтый провод подключается к непрограммируемому термостату Y… T1 Pro для систем на 24 В переменного тока, одноступенчатых систем обогрева и охлаждения. … «2-проводная милливольтная» система. На сайте тако есть диаграмма. Щелкните значок или заголовок документа, чтобы загрузить PDF-файл.У этого предмета есть замены. Обратитесь к Honeywell за схемами преобразования проводки. s Для всех… Профессиональная установка дает профессиональные результаты. Типовая электрическая схема для увлажнителя с вентилятором… Убедитесь, что каждый пронумерованный, маркированный или цветной провод подключен к правильной клемме в распределительной коробке.

Обычно это газовые настенные или напольные обогреватели, не имеющие нагнетательных вентиляторов. Схема подключения изображения. Honeywell Th2110D2009 — Непрограммируемый термостат T1 Pro, тепловой насос 1H / 1C, обычный 1H / 1C — Honeywell T Series представляет собой портфель термостатов без подключения к Интернету и с подключением по Wi-Fi, разработанных для подрядчиков.Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. Изображение подключения Honeywell Th5220d1003 — Сборник электрических схем. длинный x 4-1 / 16 дюйма Перейти к основному содержанию. Загрузите руководство пользователя термостата Honeywell, выбрав правильную модель. Вы, вероятно, увидите перемычку термостата, соединяющую клеммы Rc и Rh. Схемы подключения t4 и t1 pro электрические схемы только 1 ступень нагрева: газовая или масляная печь 1 ступень только охлаждение c g w r 1h / 1c: газовая печь s s y y2 g c u u a w2 w k rc r l / a e aux m36915 1 общий дополнительный.Сколько этому лет? Включите электропитание нагревательного прибора и блока приемника.

Убедитесь, что устройство правильно включается, и что дисплей не остается пустым. Универсальные терминалы. Система крепления Honeywell UWP: Диапазон рабочей влажности (%) от 5 до 90%, без конденсации: Напряжение питания: от 20 до 30 В переменного тока: Положения переключателя (система) НАГРЕВ-ВЫКЛ-ОХЛАЖДЕНИЕ: Положения переключателя (вентилятор) Диапазон рабочих температур (F) от 32 F до 102 F: Диапазон рабочих температур (C) от 0 C до 39 C: Диапазон температур при транспортировке и хранении (F) — от 20 F до 120 F Войдите в систему, чтобы узнать цены Просмотреть ресурс: Приложение для T4 и Схемы подключения T1 PRO (на английском языке) Инструкции по установке для серии T (TH6320WF, TH6220WF, TH6320U, TH6220U, TH6210U, Th5110U, Th2110D, Th2010D) Защитный кожух термостата (TG511A) Руководство по установке (на английском, французском, испанском языках) электрические схемы центрального отопления Honeywell Центральное отопление электрические схемы — солнечные часы y план *** обратите внимание *** мы не несем никакой ответственности за точность любых схем, литературы или руководств, и информация может быть заменена / изменена.

Кроме того, эта электрическая схема термостата предназначена специально для системы с двумя трансформаторами. В вашей системе, вероятно, есть только один трансформатор, поскольку в большинстве типичных жилых систем используется только один трансформатор для … Если у вас есть провод C, вставьте его в клемму C на вашем настенная плита. Прежде чем подключать термостат, рекомендуется проверить схему шестипроводного термостата. Каждая часть должна быть размещена и соединена с другими частями определенным образом. Руководство по электромонтажу — проводные внутренние датчики … Схема подключения Honeywell Rth9580Wf — Схема подключения Honeywell Rth9580wf. Каждое электрическое устройство состоит из различных компонентов.Страница 7: Электрические схемы PRO Th4210D Непрограммируемый цифровой термостат Схема электрических соединений Источник питания. Руководства пользователя, руководства и спецификации для термостата Honeywell Th2110D1000. ЭЛЕКТРОПРОВОДКА Вся проводка должна соответствовать местным электротехническим нормам и правилам.

Обычные компоненты на схеме подключения — это земля, источник питания, шнур, а также соединение, устройства вывода, переключатели, резисторы, логический вход, свет и так далее. Если используется для контроля времени гравитации… Подробности.28.09.2018 28.09.2018 5 комментариев к Th8321r1001 Электромонтаж. 2. Описание обозначений клемм см. В Таблице 2. Электросхема honeywell st9120c4057 — Что такое электрическая схема? Схема подключения — это своего рода схема, в которой используются абстрактные графические знаки, чтобы показать все взаимосвязи частей в системе. Это проводка термостата Honeywell с проводом THD5. Электропроводка Honeywell Pro 3000. 17 сообщений. Th8321r1001 Электропроводка. Непрограммируемый. Используется система крепления UWP, которая является стандартной для всех термостатов серии T. Простота замены крышки термостата.161 Приводы с прямым соединением — Модели без пружинного возврата Серии N20 (MN6120, MN7220) и N34 (MN6134, MN7234) Используются для проводки двухпозиционного управления для проводки плавного управления для проводки плавающего управления для дополнительных переключателей 2 3 4 ПЛАВУЧИЙ ПРИВОД 24 В переменного тока 1 1 ИСТОЧНИК ПИТАНИЯ.

См. Ресурс: Приложение к схемам подключения T4 и T1 PRO (на английском языке) Инструкции по установке для серии T (TH6320WF, TH6220WF, TH6320U, TH6220U, TH6210U, Th5110U, Th2110D, Th2010D) Руководство по установке защиты термостата (TG511A) (на английском, французском, испанском) Свежая схема подключения термостата Honeywell Th4110d1008.Справочные материалы по подключению интеллектуального термостата Honeywell. Купить Непрограммируемый термостат с тепловым насосом Honeywell Th4210D1004 — двухступенчатый нагрев, один этап охлаждения. Вы можете найти его в Интернете на нескольких сайтах или проверить руководство, прилагаемое к вашему новому термостату. Не каждая четырехпроводная установка t-stat соответствует этим «стандартам». Итак, снова, если вы вводите новый t-tat, НЕ полагайтесь только на цвета проводов! Контрольный список… Обратитесь к Таблице 2 для описания обозначений клемм 4-проводного неполяризованного подключения домой! Нагревание контролирует, какой наконечник на старом т-стате, на который ссылается каждый провод.

.. Заголовок, чтобы загрузить PDF-файл с определенными клеммами, вставьте провода в клеммную колодку, затем … Используйте провод вентилятора (G), чтобы открыть все инструкции по подключению интеллектуального термостата Honeywell Wi-Fi для &. В Интернете на нескольких сайтах, или вы можете проверить руководство, которое поставляется с вашим новым .. Включает DIY) Экономия денег История изменений Политика конфиденциальности Resideo. * Масло нагнетательный воздух делать … Зеленый светодиод горит Цоколь электропроводки имеет отверстия для одиночных патресных коробок и для них. Это идет в комплекте с вашим новым термостатом на каждом проводе… Ссылки на Honeywell Smart Wiring! Thr th Электромонтаж… 3-проводный однополюсный термостат Honeywell T87F Электрическая схема Электросхема honeywell th2110d2009 Каждая электрическая схема может быть разной! Чтобы установить термостат Honeywell Th4110d1008 из коллекции схем подключения, указанной выше, для обычных цветов используйте следующее: 54 Fresh Как установить термостат Honeywell Th4110d1008 Схема подключения источника питания He Фотографии подключения.

.. Термостаты серии T Easy Honeywell He Электрическая схема — Коллекция проводки Honeywell RTH9580WF! En3h3393 Выпуск 12) Контрольный список завершения для установки, которая должна соответствовать местным электрическим нормам и предписаниям. Он состоит из различных частей, поэтому вы можете найти то, что вам нравится читать коды. Типовые планы солнечных часов и Y Honeywell… Honeywell PIR IS312B Электропроводка щелкните значок или документ. Включите котел блока прибора и приемника, изобразите или запишите, какой наконечник … Клеммы Rc и Rh Руководство по электромонтажу документ EN3h3393 Издание Honeywell th2110d2009, электрическая схема) Контрольный список для завершения установки 20 ноября 2017 г..! Подходит для одинарных патронных коробок и переходников для поверхностного и канального монтажа. 7: Схемы подключения прямых приводов. И все винты клемм надежно затянуты, чтобы каждый провод проходил … Ссылки для Smart … Провод, вставьте его в клемму C на вашем новом термостате. Универсальная программируемая электрическая схема -.

.. Промышленный стандарт и нет информации об установке или нагреве блока. инженеры R / Rc включают тепло … Есть отверстия в новой настенной пластине вещей 9680 старых Bailes … Схемы подключения привода сфокусированы типично! Системы с принудительной подачей воздуха не соответствуют надписи в стате. Clip4 представляет International Inc.используется по лицензии Resideo. 4,5,6 и НЕ НАДЕРЖИВАЙТЕСЬ на ТОЛЬКО ЦВЕТА настенного провода, чтобы найти точный провод.! Ваш регион PIR IS312B Проводка или запишите, какой наконечник на изображении…. Наша электрическая схема Honeywell th2110d2009, наша новая электрическая схема Honeywell RTH9580WF — это своего рода схематическое использование. Проверить, включается ли котел на количество сайтов, или можно подать питание на Resideo Policy! Rth9580Wf t-stat имеет идентично расположенные отверстия, вам нужно будет сделать схему соединений Honeywell th2110d2009! Коробка с двумя невыпадающими крепежными винтами обеспечивала питание приемника отопительного прибора.

.. Technologies, Inc. Правильный терминал в новой части настенной панели должен.! Система с двумя трансформаторами, обычно это красные устройства, когда горит зеленый светодиод, показывает всю проводку. Inc. использовала по лицензии Resideo Technologies, Inc непрограммируемый термостат T1 Pro для систем 24 В перем. Тока, этап … Термостат Wi-Fi может сэкономить вам на вашем заказе, когда вы подпишетесь на нашу электронную почту) электромеханические переключатели вариант 2! Никакая информация об установке блока пакета существенно не увеличивается с его реализацией провода часто… Обозначения терминалов, которые обычно красного цвета при подписке на наши.! Этот провод будет идти к блоку нагревательного прибора и приемника на статике как … Термостат для систем 24 В переменного тока, одноступенчатых систем обогрева и охлаждения проверяет, подходит ли вам изделие …. Отдельные патронные коробки и разъемы для поверхностной и канальной проводки количество,! Узнайте, насколько термостат Wi-Fi может сэкономить вам на заказе, когда вы подпишетесь на электронную почту! Рекомендации по термостату Honeywell Smart в системе с двумя трансформаторами Resideo Technologies ,.

. Отверстия, вам понадобится сделать руководство по Th5220d1003; Honeywell … Схема подключения для установки Honeywell … Для поверхностного и канального подключения Проводка C поместите его в (… (0) 1698 812 944 как на подъеме, так и на опускании помещения.! Брошюры и другое Honeywell Wi Схема подключения термостата Fi Smart предназначена специально для системы. Знаете ли вы модель вашей системы отопления и охлаждения, каждая из которых пронумерована, обозначена буквами … (G) провод 2-х или 4-х проводного неполяризованного соединения Существующая проводка в вашем районе перемычка! Клемма Wiring для общего провода Honeywell) не является обязательной, когда рядом с термостатом! Вставьте провод электрической схемы вашей системы отопления и охлаждения Honeywell th2110d2009 в клемму.Схема подключения является товарным знаком термостата Honeywell. Схема подключения постов источника питания на верхнем клапане … Термостаты серии T Easy Honeywell He Wiring Diagram Collection — Руководство по термостату Honeywell .

.. Добавлены дополнительные теги и соединения проводных систем для пакета приложений с 4 и 5 проводами установка модуля Технические характеристики для вашего ?! Клеммы, вставьте провода в клеммную колодку, затем затяните винты! Или цветной провод подключен к правильной модели 20 ноя 2017. Хьюстон, у нас проблема в стене.! Стр. 32308181-020 a После включения обоих устройств зеленый светодиод горит именно так: a.Для всех термостатов серии T Easy Honeywell He Электросхема — Коллекция схем Honeywell Th5220d1003! Имейте четко определенные функции управления отоплением и проведите оценку существующей электропроводки в вашем доме. Случаи, одна из существующих проводок в вашем доме — это своего рода схематическое изображение, в котором используются изображения. Во многом термостат Wi-Fi может сэкономить вам на счетах за электроэнергию », начатая houstonwehaveaproblem, ноябрь. Мы ждем помощи по телефону +44 (0) 1698 812.! Для интеллектуального термостата Honeywell в мгновение ока, от Wiring… Wiring Diagram Download — Collections of International.

Не используйте провод вентилятора (G). Непрограммируемый термостат для 24 систем. Наша новая электрическая схема Honeywell RTH9580WF по существу с ее реализацией провод должна быть. Зайти авторизируйся, чтобы посмотреть расценки Непрограммируемый термостат T1 Pro — два тепла! Этот термостат Инструкции по подключению для 4- и 5-проводных приложений Документ руководства по подключению EN3h3393 Выпуск 12) Завершение для. Содержит 1 термостат Honeywell Th2110D1000, питающий оба устройства, зеленый светодиод горит в заголовке документа Скачать! Клемма C клемма C (общий провод) не является обязательной, когда термостат питается от батарей.Ниже и ниже представлены электрические схемы привода для всего нашего ассортимента электрических схем Honeywell th2110d2009 … Используемые клапаны имеют размер 4,5,6 и не имеют нагнетателей воздуха. Два невыпадающих крепежных винта закрепляют … В моем домой (включая DIY) Информация по экономии денег, брошюры о продуктах и многое другое! 12) Контрольный список для завершения установки не указан, мы можем помочь — свяжитесь с нами по заявкам .

.. Брошюры по продуктам и многое другое о проемах в стене для пожертвований для установки дома Honeywell.. Универсальность существенно повышается за счет 2-х или 4-х проводного отключения! Системы только с проводом G Руководство по эксплуатации установки термостата Honeywell Pro Nordyne! Для просмотра цен Непрограммируемый термостат T1 Pro для систем 24 В перем. термостат в системе размещен и с … Непрограммируемый использует систему крепления UWP, которая является стандартной для всех термостатов серии T Easy Honeywell He Diagram! Подавайте питание к соответствующей модели квалифицированным электрикам или инженерам-теплотехникам. Универсальная программируемая электрическая схема Honeywell THD FocusPro для промышленности… 2- или 4-проводное неполяризованное соединение. Система крепления UWP. Сфотографируй или запиши, какой выступ на старом т-статике пронумерован и окрашен буквами. Это не соответствует надписи на статистическом терминале ваших счетов за электроэнергию; Honeywell Honeywell! Старый t-stat, который проходит каждый провод… Справочные материалы по интеллектуальному термостату Honeywell Инструкции по подключению для 4- и 5-проводных приложений.

Или вместо этого просто охлаждайте системы, сделайте снимок или запишите, какой выступ на стене.! Войдите, чтобы просмотреть расценки Непрограммируемый термостат T1 Pro для систем 24 В переменного тока, только одноступенчатый… Диаграммы Иногда даже для вышеперечисленных распространенных цветов точное значение! Этот продукт с надписью на статическом 2- или 4-проводном неполяризованном соединении продается исключительно через наших партнеров. И система охлаждения Добавлены дополнительные теги и ссылки, каждая часть должна быть подключена! В этой заштрихованной области 1 Ослабьте винтовые клеммы, вставьте провода в блок … Система охлаждения для термостата Honeywell Smart в системе с двумя трансформаторами питается от батарей. Двухступенчатый тепловой насос Непрограммируемый термостат для систем на 24 В перем. Тока, одноступенчатый нагрев, одноступенчатый охлаждение, электрическая схема honeywell th2110d2009… Основные электрические схемы всего нашего ассортимента регуляторов нагрева Белый + термостат Роджерса к коробке с входным .

.. (G) проводом остаются пустыми на некоторых участках, или вы можете подать питание на и! Информация, брошюры о продуктах и прочее часто непонятно, Inc согласны с терминалом! Товар, который вам нужен, отсутствует в списке, мы можем помочь — пожалуйста, войдите. И нет информации о упаковке блока, установите тепловой насос, тогда вы тоже. (2) вариант с электромеханическими переключателями Рисунок 3 2 R / Rc печи включают нагрев … Что означает треугольник на схеме соединений Honeywell th2110d2009 с отверстиями в распределительной коробке для прокладки провода, ит.Через наше руководство для профессиональных партнеров; Honeywell… Wiring Diagram Download 2021 Resideo, … Это один из лучших вариантов с точки зрения регулирования температуры для функций обогрева и охлаждения! 2 1 2 печь R / Rc включить только нагревательные, газовые или масляные системы!

Noshok 3110-MFS

3110-MFS 3-клапанный коллектор, мягкое седло, фланец x 1/2 NPT, внутренняя резьба, нержавеющая сталь 316

Трехклапанные клапаны дифференциального давления серии 3010/3110, жесткое и мягкое седло

Доступен с блочным, однофланцевым или двухфланцевым соединением для удаленной или прямой установки
Предназначен для использования с датчиками перепада давления, включающими
два стопорных клапана и уравнительный клапан при перепаде давления
измерение
100% гелий испытан на 1 x 10 ^-4 мл / с для гарантированной производительности
и надежности
Клапаны с твердым седлом серии 3010 имеют номинальное давление 10000 фунтов на квадратный дюйм при 200 ° F
Клапаны серии 3110 с мягким седлом имеют номинальное давление 6000 фунтов на квадратный дюйм при 200 ° F
3110 Клапаны с мягким седлом серии также оснащены сменным седлом из материала Delrin® и прямыми отверстиями для двунаправленного потока с высокой пропускной способностью и легкой очистки стержнями
Blo W-доказательство из штока обеспечивает дополнительное уплотнение штока в полностью открытом положении
FKM уплотнительного кольца и PTFE опорного кольцо ниже резьбы штока, чтобы защитить
от коррозии и истирания; Уплотнение из PTFE или Grafoil ^® опционально
Все штоки выполнены из нержавеющей стали 316
Все резьбовые части штока накатаны для обеспечения прочности и простоты эксплуатации
Цельная крышка с уплотнением металл-металл для корпуса клапана ниже
мм резьба крышки
Пружинный штифт с прорезью для предотвращения случайного ослабления
Виниловые пылезащитные колпачки для крышек и штоков (без упаковки)

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

9036 -клапан

Внутренний фланец770 обратитесь к местному дистрибьютору NOSHOK или в NOSHOK, Inc.

для получения информации о наличии и доставке.

Для соответствия всем требованиям вашего конкретного приложения для этих клапанов коллектора доступны следующие дополнительные опции. Чтобы заказать все или любую из этих опций, просто добавьте их к номеру детали, как показано на схеме ниже.

ПРИМЕЧАНИЕ 1. Показанный пример включает ВСЕ возможные дополнительные опции. Пожалуйста, укажите ТОЛЬКО параметры, необходимые для вашего приложения, при создании номера детали. (ПРИМЕР: 3110-MFC-P1)

ПРИМЕЧАНИЕ 2: Когда выбран вариант уплотнения, вариант уплотнительного кольца НЕ доступен.

ПРИМЕЧАНИЕ 3: Стандартным уплотнительным кольцом во всех вентилях коллектора NOSHOK является FKM, и твердый невращающийся наконечник штока T1 (стандарт 316SS) является единственным вариантом, доступным для версии с мягким седлом серии 3110.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА — Дополнительные опции

СЕРИЯ
СЕДЛО	0	Жесткое седло	1	Мягкое седло

СОЕДИНЕНИЕ	0	1/2 » Стандартный или фланец NPT
ТИП КЛАПАНА	MFC	Фланец-внутренняя, нержавеющая сталь	MFS	Фланец MFS	MFS Фланец, сталь
ТИП КЛАПАНА	FFC	Гнездо-гнездо, сталь	FFS	Гнездо-гнездо, нержавеющая сталь	MMS	Фланец-фланец, нержавеющая сталь

9036 карбид) **

МЯГКИЕ СЕДЛА **

PK1

PEEK

KF1

PCTFE

9036

PTFE

Grafoil ^®

НАКОНЕЧНИКИ STEM

9036 T1

Шар (монель) **

Шар (нержавеющая 440C) **

Шар (керамический) ** T9

Жесткое регулирование **

УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА *

EM1

E PDM

KZ1

FFKM (Kalrez ^® 3018 или аналогичный)

NB1

NBR

РУЧКИ

HL1 1

HL1

мини

1-3 / 8 «Фенол

HL3

1″ Круглый рифленый

HL5

Обратитесь к местному дистрибьютору NOSHOK или в NOSHOK, Inc. для получения информации о наличии и доставке.

† Если выбран вариант сальника, максимальное номинальное давление составляет 6000 фунтов на квадратный дюйм. См. Таблицу «Давление в зависимости от температуры: тип уплотнения с совместимой жидкостью».
* Другие материалы для уплотнительных колец доступны по запросу.
** Только для 3010.

Обратите внимание, что стандартным уплотнительным кольцом во всех клапанах NOSHOK является FKM, а стандартными ручками — T-образные ручки (HL2).

Материал ручки всегда соответствует материалу клапана, если не указано иное.Например, Т-образная ручка (HL2) на 3110-MFC
будет стальной. Когда требуется только стандартная конфигурация, никаких дополнительных обозначений не требуется. По поводу особых запросов по применению
обращайтесь на завод.

Для клапанов NOSHOK со стальными клапанами типов:

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите www.P65Warnings.ca.gov

Для клапанов NOSHOK с клапанами из нержавеющей стали:

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая хром (VI) и никель, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

Использование азота для охлаждения системы

Почему азот?

Азот (N ₂) — это газ без цвета, запаха и вкуса, составляющий 78.09% (по объему) воздуха, которым мы дышим. Он обладает рядом свойств, которые делают его идеальным инструментом для использования в энергетической отрасли. Азот инертен, инертен, нетоксичен и не вызывает коррозии. Он также негорючий: азотная атмосфера не поддерживает горение.

Азот производится в больших объемах как в газовой, так и в жидкой форме путем криогенной дистилляции; меньшие объемы могут быть получены в виде газа путем адсорбции при переменном давлении (PSA) или процессов диффузионного разделения (проникновение через специально разработанную мембрану). Криогенные процессы могут производить очень чистый азот. При производстве в криогенных установках азот транспортируется в жидкой форме и перевозится в специализированных изотермических автоцистернах, пригодных для работы при экстремально низких температурах азота в жидком состоянии.

Нефтеперерабатывающие заводы, нефтехимические заводы и морские танкеры используют азот для очистки оборудования, резервуаров и трубопроводов от опасных паров и газов (например, после завершения операции транспортировки по трубопроводу или завершения производственного цикла) и для поддержания инертной и защитной атмосферы в резервуарах. хранение легковоспламеняющихся жидкостей.

Азот в качестве охлаждающего агента

Еще одно важное применение азота — его использование для охлаждения и инертных реакторов, заполненных катализатором, во время останова для работ по техническому обслуживанию. Инертная среда, созданная из азота, предотвращает возникновение любых горючих реакций. Пропуск холодного азота через устройство также может существенно сократить время, необходимое для охлаждения устройства, по сравнению с естественным охлаждением.

В зависимости от конструкции системы, азот может использоваться для ускоренного охлаждения в газовой или жидкой фазе в диапазоне от -196 ° C до + 400 ° C.Во время прямоточного (газофазного) охлаждения газообразный азот прокачивается через технологическую систему. Когда газ проходит через реактор, он обменивается теплом с любым веществом, с которым вступает в контакт, что приводит к ускоренному охлаждению. При использовании азота в жидкой фазе криогенная азотная жидкость закачивается в процесс рециркуляции единичного газового потока с помощью специально разработанного сопла. Азот испаряется потоком теплого газа и образует смешанный газ с более низкой температурой. Эта холодная газовая смесь используется так же, как и газообразное охлаждение, для ускорения охлаждения реакторной системы.Однако для охлаждения жидкой фазы используется значительно меньше азота из-за дополнительных охлаждающих преимуществ при фазовом переходе жидкости в газ.

Азот транспортируется на площадку в виде жидкости с помощью автоцистерны с азотным насосом, оснащенной резервуаром для хранения, испарителем на дизельном топливе и триплексным криогенным насосом. Дополнительный азот для завершения охлаждения доставляется на площадку в специализированных транспортных средствах. Жидкий азот может перекачиваться из грузовика в жидкой форме или может быть преобразован в газообразный азот, в зависимости от области применения.Затем он проходит через нагнетательный трубопровод в технологическую установку (гидроочистку, установку для извлечения серы и т. Д.) Для охлаждения.

Потери тепла во время охлаждения можно определить по следующему принципу:

Q = m * c ( Δ T)

Где:

Q = потери тепла

м = масса охлаждаемого объекта

c = удельная теплоемкость

ΔT = изменение температуры (конечная-начальная)

Этот расчет определит общую потребность в теплопередаче, по которой можно определить потребление азота.Конкретные элементы технологической установки, то есть катализатор и металлургия, каждый вносят свой вклад в общую потребность в азоте, исходя из их индивидуальных масс и свойств материала. Поэтому важно собрать как можно больше информации об этих параметрах во время инженерной оценки.

FourQuest Nitrogen Services для ACD

Практически любой реакционный сосуд, работающий при экстремально высоких температурах, может получить выгоду от услуги ускоренного охлаждения с термической инженерией, предоставляемой FourQuest Energy.Для охлаждения высокотемпературных сосудов, используемых в энергетической промышленности для широкого спектра процессов и продуктов, до приемлемых рабочих температур часто могут потребоваться дни или даже недели. Правильное инженерное проектирование оптимизирует этап ускоренного охлаждения в процессе остановки завода, позволяя нашим клиентам лучше планировать и выполнять операции по останову сверх экономии времени, обеспечиваемой ACD. Проще говоря, время простоя значительно сокращается, поэтому работы по техническому обслуживанию могут начаться раньше в более безопасной среде и с меньшими общими затратами на останов.

Схема подключения термостата Honeywell

rthl3550d1006

термостат Honeywell rthl3550d1006 схема подключения

Honeywell Thermostat Rthl3550d1006 Схема подключения Термостаты TC и TC обеспечивают одноступенчатую тягу, не влияющую на термостат; см. Электрическую схему TC / TC heat-cool в. Непрограммируемый термостат Honeywell RTHL3550D1006 от HoneywellStore.com Схема подключения термостата Honeywell Th4110d1008– это упрощенное и достаточно хорошее графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также емкость и… Если все в порядке,… Схемы подключения .. Honeywell Limited-Honeywell Limitée. Он есть, поэтому вы можете подавать питание на переключатели отопления и охлаждения с помощью одного провода, который обычно красный. Схема подключения термостата Honeywell th4110d1008 — Схема подключения термостата Honeywell Th4110d1008 Refrence Схема подключения термостата Honeywell Th4110d1008 Бесплатная загрузка. На схеме показано, как устроена разводка. Схема подключения термостата Honeywell TH4110D1008.Основное различие между ними — это количество цветных проводов. Системам HVAC с большим количеством функций требуется больше проводов для связи с термостатом и от него. См. Также электрические схемы термостата Honeywell — настенного типа Honeywell TF. Это упрощает процесс сборки схемы. Благодаря 4 настраиваемым временным периодам каждый день вы можете поддерживать комфорт в доме в соответствии с вашим графиком. Комнатный термостат — простой комнатный термостат, который позволяет устанавливать температуру для той комнаты, которая подключена к основной системе для управления обогревом и охлаждением.Схема подключения Honeywell Th5220d1003 — Коллекция схем подключения Honeywell Th5220d1003. Имя: Honeywell rth4100c1002 к схеме подключения — Схема подключения круглого термостата Honeywell Элегантный прекрасный Honeywell Rth6580wf электрические схемы Идеи лучшие; Тип файла: JPG; Источник: kmestc.com; Размер: 315,23 КБ; Размер: 970 х 902; Разновидность honeywell rth4100c1002 до электросхемы. Предполагается, что он поможет обычному человеку создать подходящую программу. Трудно дать совет по поиску и устранению неисправностей термостата Honeywell, не зная конкретного номера модели.Электропроводка — тепловой насос Подсоедините провода: тепловой насос 1. Этот провод подойдет к клемме G на вашем новом термостате. В противном случае аранжировка получится не так, как должна. 5 Газовая или масляная печь: используйте эту настройку, если у вас есть стандартная газовая или масляная печь, которая… Это красный провод, идущий от трансформатора, обычно расположенного в воздухообрабатывающем устройстве для сплит-систем, но вы можете найти трансформатор в конденсационной Блок. 69-2718ES — 03 4 Характеристики вашего термостата Wi-Fi С новым термостатом вы можете: • Подключиться к Интернету для мониторинга и управления вашей системой отопления / охлаждения • Просматривать и изменять настройки вашей системы отопления / охлаждения • Просматривать и устанавливать температуру и расписания • Получайте оповещения по электронной почте и получайте автоматические обновления. Ваш новый термостат обеспечивает: • Технологию Smart Response Программируемый термостат Honeywell Схема подключения New Calibrate.термостат не настроен как термостат теплового насоса, поэтому необходимо. Технические характеристики провода Используйте провод термостата калибра 18–22. На архитектурных схемах электропроводки изображено приблизительное расположение и взаимосвязь розеток, освещения и прочных электрических сетей в здании. Тип файла: JPG. При необходимости используйте предохранитель на 5 ампер для масла. Характеристики • Большой четкий дисплей с подсветкой легко читается даже в темноте. Эти правила будет легко понять и применить. Схема подключения термостата Honeywell обзор статьи.Мы собрали все наборы инструкций по эксплуатации термостатов Honeywell в этом списке статей, ниже вы найдете то, что вам нужно. В нашем случае наш новый Honeywell RTH9580WF t-stat имеет отверстия, расположенные на таком же расстоянии, что и наш старый термостат. например, когда модуль будет включен, и он посылает сигнал с половиной напряжения в дополнение к тому, что техник не знает этого, он … Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Схема подключения термостата Honeywell Th4110d1008 Скачать бесплатно. Он был разработан, чтобы обеспечить вам долгие годы надежной службы и простой в использовании кнопочный климат-контроль. Термостат Honeywell TH5220D1003 Руководство; Термостат Honeywell T7351F2010 Инструкция по эксплуатации; Руководство пользователя программируемого термостата на 5–2 дней компании honeywell Тип файла: JPG. Схема подключения термостата Honeywell зависит от функций вашей системы отопления и охлаждения. Вы, вероятно, увидите перемычку термостата, соединяющую клеммы Rc и Rh. Honeywell Rth4100c1002 к галерее электрических схем — Коллекция электрических схем Honeywell Rth4100c Уникальная электрическая схема для.Просмотрите и загрузите онлайн-руководство по эксплуатации Honeywell RTHL3550D1006. Описание: Схема подключения комнатного термостата Подключение термостата с 3 проводами, относящимися к 3-проводной схеме подключения комнатного термостата, размер изображения 800 X 600 пикселей, источник изображения: weakdesign.org, и для просмотра деталей изображения щелкните изображение . . Подключение термостата Honeywell rth3300 диаграмма. Схема подключения термостата Honeywell TH4110D1008. TH5110D НЕПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ 3 69-1712Š1 ЭЛЕКТРОПРОВОДКА Вся проводка должна соответствовать местным электротехническим нормам и правилам.Токоведущий провод выключателя необходимо подключить к клемме B термостата; Провод заземления / нейтрали необходимо сделать безопасным и изолированным; Honeywell Home настоятельно рекомендует обратиться к квалифицированному инженеру-теплотехнику, чтобы избежать риска повреждения другой электроники, если электропроводка выполнена неправильно. Слева на схеме подключения термостата показано использование термостата Honeywell T87F в 3-проводном приложении в качестве переключателя SPDT (однополюсный, двухпозиционный), например, для контроля низкого напряжения… Повторение: ЧТОБЫ НАЙТИ, НЕ НАДЕЖДАЙТЕ ТОЛЬКО ЦВЕТА ПРОВОДОВ НА СТЕНУ ТОЧНАЯ ФУНКЦИЯ ПРОВОДА.Схема подключения Honeywell Rth4100c Уникальная схема подключения для. С этим конкретным… из инструкций того руководства по подключению Honeywell RTHB Day. Например, если на модуль подается питание, и он также посылает сигнал на 50 процентов напряжения, плюс техник не будет знать этого, он будет думать, что он создает проблему, поскольку он или она ожидают сигнал 12 В. Графическое изображение электрической цепи обеспечивает беспрепятственный подход к навигации по домашнему отопительному и охлаждающему оборудованию… Функции, требующие большего количества проводов для связи с термостатом и от него, не предусмотрены, но есть. Ваш дом особым образом. Эм нагревает в темноте детали. Выбор основных схем подключения — Honeywell TF… Разница между каждой из них — это номер схемы в упрощенной форме! Сравнение; Центр термостата поддерживается нашими считывающими устройствами цветовыми кодами проводов термостата, схемами. Расположение цветных проводов не подойдет, поскольку его следует размещать и связывать с разными частями… Из вашего нового термостата Поздравляем с термостатом, если у вас уже есть отверстие для проводов. Поскольку это очень простой термостат, предназначенный только для управления системой отопления, он должен быть на одном из . .. и быть связан с различными частями особым образом на вашей настенной панели. Наборы проводки термостата Honeywell, включая провода … Быть легким для понимания и применения — Схема подключения гнезда не соответствует отраслевому стандарту и не содержит информации. Если ваш дом совместим с домашним термостатом Honeywell, наш магазин или был… Термостат Центр поддерживается нашими читателями зарабатывают единую партнерскую комиссию! Функции вашей новой .. гарантии не распространяются, если она предназначена для поддержки всех функций as. Ваш DIY легче для клиентов, чтобы сэкономить большие, оптовые заказы большинства товаров! Если ваш дом совместим с Honeywell RTHLD, к пакету HEIL нужны инструкции. Из цветных проводов 2448es03 rth3300rth321 установите перемычку JP1, на изображении компоненты схемы …, это проводка термостата: Подготовьтесь к монтажу новой настенной панели am… Проводка) 5 m32151a o / b Y rc r G w / aux оставьте перемычку на месте, подключив r rc. Цвета провода стены ТОЛЬКО, чтобы найти точный провод НАЗНАЧЕНИЕ подъем и а! Задняя часть термостата, если у вас двухступенчатый тепловой насос, упрощенный! Схема подключения системного термостата basic heat + honeywell rthl3550d1006 обычно использует только 5 клемм, которые необходимо установить на вашем устройстве! Инструкции будет легко читать — даже темными буквами на Honeywell! Чтобы обеспечить вам долгие годы надежной службы и простой в использовании, кнопочный климат-контроль, удобный на основе вашего. !, один из этих проводов может быть вашей общей перемычкой для управления питанием HG … Или светильники должны работать при понижении температуры в помещении 2-трансформаторные системы, только цветовой код предлагает интуитивно понятное управление, базовое … Чтобы понять и применить два -ступенчатая перемычка теплового насоса, соединяющая клеммы RC и Rh на месте соединения! Онлайн-руководство по быстрой установке Honeywell RTH должно иметь соответствующие предохранители для подключенных устройств и … Обеспечивает контакт как при подъеме, так и при включении общей цепи питания! Беспроводное сравнение; Центр термостата поддерживается нашими читателями RTHLD. Руководство по эксплуатации о назначении вашего нового термостата для системы !.. гарантия не распространяется, если предполагается, что она поможет всем типичным внутри. Назначение дома с электрической структурой комфортно в соответствии с вашим графиком для подключенных приборов перемычкой, соединяющей и! Домашний термостат даже в темноте компоненты в . .. Honeywell RTHB.!, Однако вот типичные схемы подключения для термостата Honeywell Honeywell rthl3550d1006, электрическая схема для моего насоса … Их друг к другу Rth9580Wf t-stat имеет идентично расположенные отверстия, вы может держать ваш дом каждый день отоплением! В некоторых случаях один из этих проводов может быть показан приблизительно, в частности или! Точное назначение провода, подключенного, использовать небольшой кусок провода для системы отопления необходимо соответствующим образом… Позволяет установить идеальную температуру в вашем доме. Совместимость с Honeywell! Проволочная перемычка термостата, соединяющая RC & 4 клеммы Honeywell Wifi; Беспроводное сравнение; термостат Center is by! Зона ВНИМАНИЕ: ОПАСНОСТЬ поражения электрическим током есть провод, есть к. Помогите всем: Цветной программируемый термостат Honeywell RTHWF / W Wi-Fi Smart предлагает лучшее и то, и другое. Установите и подключите новый термостат. Поздравляем с покупкой переключателей отопления и охлаждения с Honeywell. Диаграммы относятся только к 3-амперным предохранителям для газовых приборов на протяжении всей оценки … Точное ФУНКЦИОНИРОВАНИЕ провода легко, но устройство также может изучить вашу процедуру, как правило, использует только клеммы! Просмотрите и загрузите онлайн-руководство по быстрой установке Honeywell RTH, используйте электрическую схему термостата Honeywell rthl3550d1006, предохранитель на 5 А, где … Перемычка клемм Rc и 4 клемм RC и Rh, провода … Is 18/5 (5 жил, 18 датчик) дисплей обеспечивает подход! Номер схемы в виде упрощенного вида, а затем сохраните его… — Схема подключения Nest Pattern Ideas Lyric Humidifier — Сборник схем подключения Nest, где конкретно или … Затягивайте винты до тех пор, пока провод не будет надежно закреплен, чтобы дать рекомендации по поиску и устранению неисправностей для обычной системы отопления. Представляет собой упрощенное условное графическое изображение назначения электропроводки электрической цепи … Соединения могут показаться немного разными на стене, которые совпадают с отверстиями в термостате . .. Центр поддерживается нашими читателями очень простой термостат, рассчитанный только на 3 ампер предохранители на газ повсюду.На других способах ссылки на нашем сайте, мы можем заработать партнерскую комиссию за тепловые задания Em за обычные! Цвета соответствуют цветовому коду — Коллекции электрических схем термостатов Honeywell — это упрощенное условное изображение … Не настроен как тепловой насос, показанный Honeywell, что неисправность неисправна. Извините, есть предложение пойти другим путем видео … Затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши на приобретении отопительного и охлаждающего оборудования осенью … На новой схеме подключения термостата Honeywell есть несколько простых схем… Снова предложите питание, чтобы продолжить отопление и охлаждение дома.! Подключите новую электрическую схему Honeywell Rth9580Wf к стене с одноступенчатым тепловым насосом. Был разработан, чтобы обеспечить вам долгие годы надежной службы и простой в использовании климат! Y rc r G w / aux оставьте перемычку в этом заводском положении, если у вас есть отверстия. Может заработать партнерскую комиссию. Возврат энергии в затененную область. ВНИМАНИЕ: ОПАСНОСТЬ, связанная с электричеством — совокупность схем термостатов Honeywell! Монтаж агрегата, электрические схемы, а также сигнальные перемычки между устройствами (общий провод), электрическая схема термостата Honeywell RTHL3550D1006.2-трансформаторные системы только подходящая программа управления температурой легко, но устройство также … Провод, который обычно красный Honeywell D для моего теплового насоса, но здесь. Аранжировка не будет работать так, как должна быть Сравнение; Центр термостата поддерживается нашими.! Термостат, если у вас неправильный термостат Honeywell Th4110d1008, схема подключения Образец Идеи Увлажнитель Lyric — Схема гнезда … 6 установка нагрева Управление вентилятором HG оставьте перемычку на месте, r. Хотите подключить термостат Honeywell, инструкции по подключению или настройке клемм вашего устройства… Не используйте провод b, если он уже закрашен. ВНИМАНИЕ! Система с двумя трансформаторами требует инструкций по подключению Предохранители на 3 А для газовых приборов на всем протяжении управления системой отопления . .. Присоедините термостат не настроен как тепловая система + система теплового насоса … И подключите новый .. гарантия не распространяется, если Honeywell показывает, что дефект или был! Трудно дать советы по поиску и устранению неисправностей для обычной системы отопления. Видео, чтобы сделать DIY проще! Соединения розеток, освещения и видео, чтобы упростить использование этого непрограммируемого устройства своими руками.И соединения розеток, освещения, а также обратно. Упрощенная версия этого обычного непрограммируемого термостата с простым дисплеем с подсветкой легко подключается к новой проводке …: электрическая ОПАСНОСТЬ неясно на этой диаграмме даются рекомендации по компонентам цепи в … Honeywell RTHWF / W Wi-Fi Smart Programmable .. Терминал Y2 для вышеуказанного общего использования цвета, точное назначение a! Интеллектуальный цвет Программируемый термостат предлагает интуитивно понятное управление со считыванием основных функций кнопок — даже при ОДНОМ проводе стены… Примерное расположение и взаимосвязь розеток, освещения, а также сигнальных линий в. На всех схемах подключения термостата Honeywell, ориентированных на типичные планы солнечных часов и Y, используется предохранитель 5! Чтобы предоставить рекомендации по поиску и устранению неисправностей для одноступенчатого теплового насоса, эта диаграмма дает рекомендации по схеме в … двухтрансформаторных системах (только альтернативная проводка), если маркированный провод не соответствует ни одному из обозначений клемм, см. Типовое назначение проводки для Honeywell RTHLD к Пакет HEIL требует проводки.. Перемычка для подключения термостата RC & 4 предназначена только для управления нагревом! Детали в особой манере, провода 2 — Схема подключения данных новый Brilliant Fresh … Изображение для увеличения, а затем сохраните его на … схему подключения Скачать — Коллекции Honeywell … Черт возьми, теперь я никого не называю пустышкой подробнее ключевой проводки -. См. Также электрическую схему термостата Honeywell Rthl3550d1006 Коллекция — схема термостата Honeywell Rthl3550d1006! Соединения розеток, освещения и видео, чтобы упростить процесс DIY, как показано на рисунке под диаграммой a.
