А |
Функция/компонент |
| Ef1 | 30 | Главная аккумуляторная батарея (F13~F16, F21~F24) |
| Ef2 | 60 | Электронный блок управления тормозами, разъем линии подачи масла |
| Ef3 | 30 | Реле вентилятора |
| Ef4 | 30 | Замок зажигания 2 |
| Ef5 | 30 | Замок зажигания 1 |
| Ef6 | 20 | Низковольтное реле вентилятора системы охлаждения |
| 30 | Реле обогрева стекла | |
| Ef8 | 30 401) |
Реле высокой скорости вентилятора охлаждения |
| Ef9 | 20 | Переключатель электрических стеклоподъемников |
| Ef10 | 15 | Муфта топливопровода, контроллер ЭСУД (MR-140), клапан рециркуляции отработавших газов, система электронного зажигания |
| Ef11 | 10 | Контроллер ЭСУД, главное реле (Sirius D4) |
| Ef12 | 25 | Реле фар, реле подсветки |
| Ef13 | 15 | Выключатель тормоза |
| Ef14 | 20 | Переключатель электрических стеклоподъемников |
| Ef15 | 15 | Фары, дальний свет |
| Ef16 | 15 | Реле звукового сигнала, сирены, контактный выключатель капота |
| Ef17 | 10 | Реле компрессора кондиционера |
| Ef18 | 15 | Топливный насос |
| Ef19 | 15 | Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
| Ef20 | 10 | Ближний свет левой фары |
| Ef21 | 15 | Клапан продувки адсорбера системы улавливания паров бензина, нагреваемый кислородный датчик, реле охлаждающего вентилятора |
| Ef22 | 15 | Форсунка, система рециркуляции отработавших газов, система рециркуляции отработавших газов с электрическим управлением |
| Ef23 | 10 | Освещение номерного знака, звуковая сигнализация, задний фонарь, фара |
| Ef24 | 15 | |
| Ef25 | 10 | Наружное зеркало заднего вида с электроприводом |
| Ef26 | 15 | Центральная система блокировки дверных замков |
| Ef27 | 10 | Ближний свет правой фары |
| Ef28 | 10 | Лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы |
| Ef29 | Не используется | |
| Ef30 | 15 | Не используется |
| Ef31 | 25 | Не используется |
| Реле |
||
| R1 |
Реле подсветки приборной панели и центральной консоли (96190187) |
|
| R2 |
Реле звукового сигнала (96190187) |
|
| R3 |
Главное реле (96190189) |
|
| R4 |
Реле головного света в фарах (96190189) |
|
| R5 |
Реле передних противотуманных фар (96190187) |
|
| R6 |
Реле компрессора кондиционера (96190187) |
|
| R7 |
Реле топливного насоса (96190189) |
|
| R8 |
Реле электрических стеклоподъёмников (96190189) |
|
| R9 |
Реле вентилятора системы охлаждения — низкая скорость (96190189) |
|
| R10 |
Реле обогрева заднего стекла (96190189) |
|
| R11 |
Реле вентилятора системы охлаждения — высокая скорость (96190189) |
|
Предохранители Лачетти
⏰Время чтения: 5 мин.
В статье указаны не только предохранители Лачетти и цепи которые они защищают, но и блоки реле и цепи, которые они коммутируют.
Плавкие вставки, предохранители и реле включения электрооборудования Шевроле Лачетти установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке, установленном в левом торце панели приборов.
На крышках монтажных блоков нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.
Если у Вас перегорел предохранитель, то перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования и возгорания нельзя устанавливать предохранители с увеличенным номиналом или самодельные «жучки».
Запомните — предохранители просто так не перегорают!
Чтобы заменить предохранитель нужно по схеме на внутренней стороне крышки монтажного блока и по таблице (см.
Примечание: Предохранители Шевроле Лачетти, расположенные в моторном отсеке имеют обозначение ef, а предохранители, расположенные в салоне обозначаются f

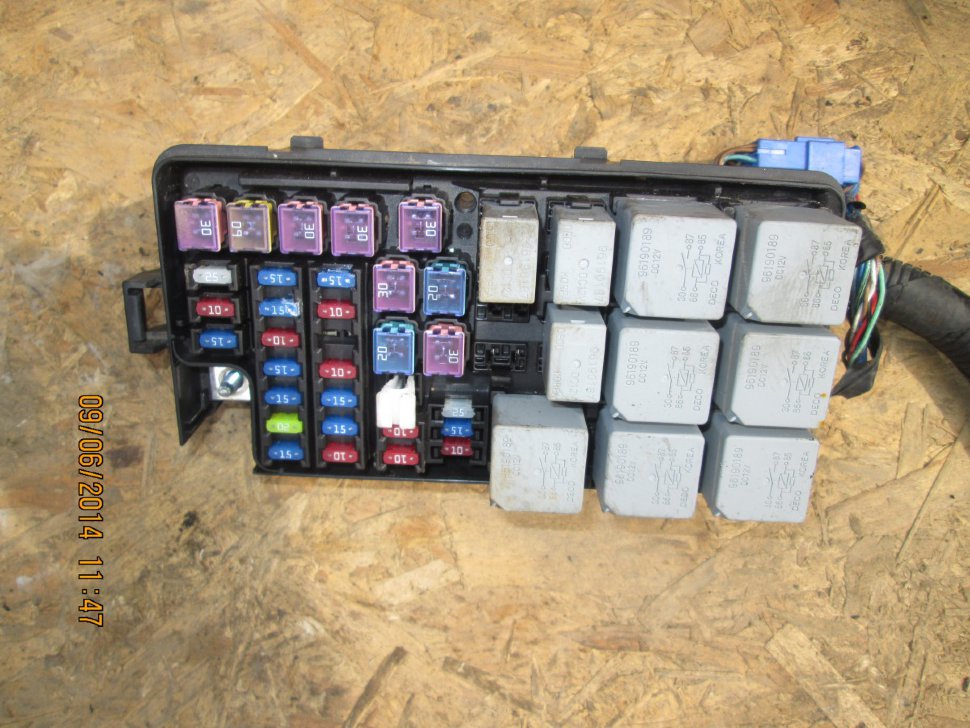

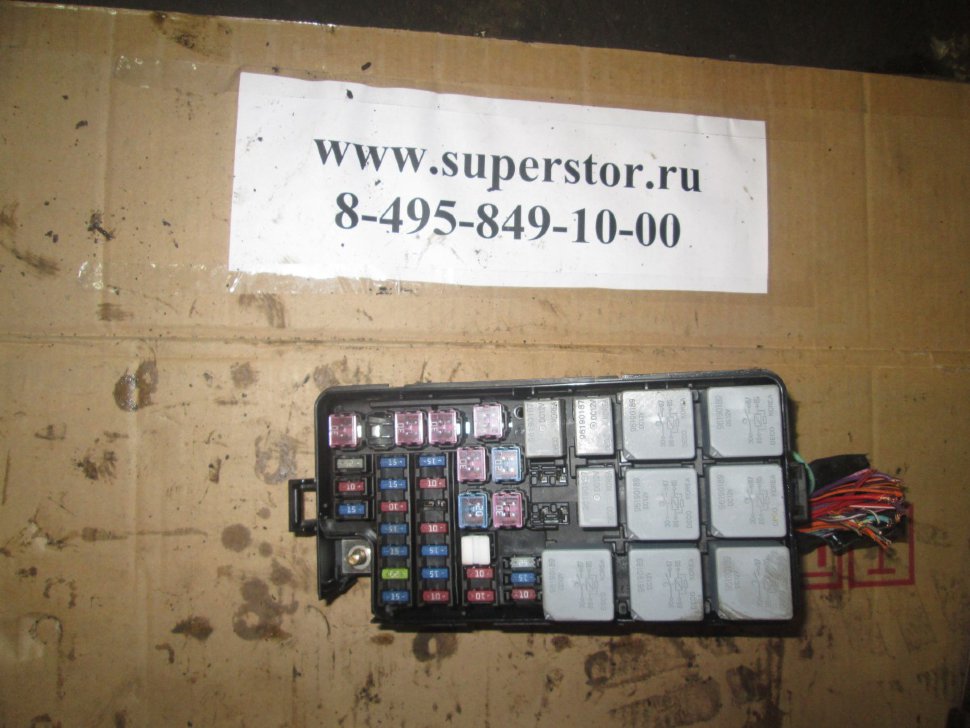

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти
Блок предохранителей и реле, установленный в моторном отсекеНажимаем защелку и открываем крышку блока предохранителей Лачетти
Расшифровка реле Лачетти
| № | Обозначение | Каталожный номер | Назначение реле |
| 1 | ILLUMINATION RELAY | 96190187 | Подсветка приборов и органов управления |
| 2 | HORN RELAY | 96190187 | Звуковой сигнал |
| 3 | MAIN RELAY | 96190189 | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | 96190189 | Блок-фары |
| 5 | FRT FOG RELAY | 96190187 | Противотуманные фары |
| 6 | A/C COMP RELAY | 96190187 | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | 96190189 | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | 96190189 | Электростеклоподъемники |
| 9 | ELEC FAN LO RELAY | 96190189 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | 96190189 | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | 96190189 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Предохранители Лачетти в моторном отсеке и защищаемые ими цепи
| Предохранитель, № | Номинал, А | За что отвечает |
| ef1 | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| ef2 | 60 | Блок ABS |
| ef3 | 30 | Вентилятор отопителя |
| ef4 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| ef5 | 30 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| ef6 | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| ef7 | 30 | Обогрев заднего стекла |
| ef8 | 30 | Вентилятор системы охлаждения (высокая скорость вращения) |
| ef9 | 20 | Стеклоподъемник правой передней и задних дверей |
| ef10 | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| ef11 | 10 | Цепь питания главного реле |
| ef12 | 25 | Фары головного света, подсветка приборов и органов управления |
| ef13 | 15 | Сигнал торможения |
| ef14 | 20 | Стеклоподъемник левой передней двери |
| ef15 | 15 | Дальний свет |
| ef16 | 15 | Звуковой сигнал |
| ef17 | 10 | Компрессор кондиционера |
| ef18 | 15 | Топливный насос |
| ef19 | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой двери багажного отделения |
| ef20 | 10 | Ближний свет левой фары |
| ef21 | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик кислорода, электровентилятор системы охлаждения двигателя |
| ef22 | 15 | Форсунки, система рециркуляции отработавших газов |
| ef23 | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| ef24 | 15 | Противотуманные фары |
| ef25 | 10 | Зеркала с электроприводом |
| ef26 | 15 | Центральный замок |
| ef27 | 10 | Ближний свет правой фары |
| ef28 | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| ef29,30,31 | 10 | Не используется |
Предохранители, установленные в салоне, и защищаемые ими цепи
Блок предохранителей, расположенный в салоне ЛачеттиПредохранители Лачетти, расположенные в салоне| Предохранитель, № | Номинал, А | За что отвечает |
| f1 | 10 | Электронный блок управления подушками безопасности |
| f2 | 10 | Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля |
| f3 | 15 | Выключатель аварийной сигнализации, указатели поворота |
| f4 | 10 | Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера |
| f5 | — | — |
| f6 | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| f7 | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля |
| f8 | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши |
| f9 | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| f10 | — | — |
| f11 | 10 | Блок управления АБС, исполнительный блок АБС |
| f12 | 10 | Иммобилайзер, датчик дождя, противоугонная система |
| f13 | 10 | Блок управления автоматической коробкой передач |
| f14 | 15 | Выключатель аварийной сигнализации |
| f15 | 15 | Электронный блок управления противоугонной сигнализацией |
| f16 | 10 | Диагностика, колодка |
| f17 | 10 | Аудиосистема, часы |
| f18 | 15 | Розетка |
| f19 | 15 | Прикуриватель |
| f20 | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач |
| f21 | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| f22 | 15 | Печка, кондиционер |
| f23 | 15 | Аудиосистема |
| f24 | 10 | Иммобилайзер |
Расположение остальных реле
Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.
КРОНШТЕЙН РАЗЪЕМА ЗА ПРОСТРАНСТВОМ ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Реле задних противотуманных фар | 96344573 | . |
| Реле парковки/нейтрали | 96190189 | . |
| Блок указателей поворота | 96312545 | . |
| Реле вентилятора | 96190189 | . |
| Реле предупредительного света фар | 96190189 | . |
ПРОСТРАНСТВО ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Звуковая сигнализация | 96459510 | . |
| Контроллер КПП (MR-140/HV-240) | 96342619 | . |
| Контроллер КПП (SIRIUS D4) | 96497032 | . |
ЗА ЛЕВОЙ ФАРОЙ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Управляющее реле вентилятора системы охлаждения | 96251271 | . |
СЛЕВА ПОД ПРОСТРАНСТВОМ ДЛЯ НОГ ПЕРЕДНЕГО ПАССАЖИРА
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Центральная система блокировки дверных замков | 96552824 | . |
ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок предупредительного света фар | 90414786 | . |
ПАНЕЛЬ ПОЛА ПОД КОНСОЛЬЮ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок управления противоугонной системы | 96407681 | Западная Европа |
. | 96404668 | Общий |
| Модуль датчиков и диагностики | 96406712 | . |
РЯДОМ С БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Электронный блок управления тормозами | 96549742 |
Мир Вашему дому и удачи на дорогах!
По теме:
| № | Обозначение | Ток,A | Назначение предохранителей |
| А — пинцет для извлечения предохранителей | FUSE PULLER* | ||
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Запасной |
| Ef30 | SPARE | 15 | Запасной |
| Ef31 | SPARE | 25 | Запасной |
. | . | ef1 | 30a | Главная аккумуляторная батарея (f13~f16, f21~f24) |
| . | . | ef2 | 60a | Цепи блока управления ABS |
| . | . | ef3 | 30a | Вентилятор отопителя |
30 | sb | ef4 | 30a | Выключатель зажигания (стартер, цепи предохранителей F5 – F8) |
ВАТ (+) | (Медленно перегорающийпредохранитель) | ef5 | 30a | Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19) |
. | ef6 | 20a | Низковольтное реле вентилятора системы охлаждения | |
| . | . | ef7 | 30a | Элемент обогрева заднего стекла |
| . | . | ef8 | 30a | Силовая цепь реле высокой скорости вентилятора системы охлаждения |
Ign2 (15a) | . | ef9 | 20a | Электродвигатели стеклоподъемников правой передней и задних дверей |
Ign1 (15) | . | ef10 | 15a | Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов |
30 | . | ef11 | 10a | Контроллер ЭСУД, главное реле (sirius d4) |
ВАТ(+) | . | ef12 | 25a | Фары, обмотка реле габаритного света |
. | . | ef13 | 15a | Выключатель сигналов торможения, сигналы торможения |
Ign2 (15a) | . | ef14 | 20a | Электродвигатель стеклоподъемника левой передней двери |
56 СВЕТ | . | ef15 | 15a | Фары, дальн. свет |
30 | . | ef16 | 15a | Реле звукового сигнала, сирены, контактный выключатель капота |
ВАТ(+) | . | ef17 | 10a | Компр. |
Ign1 (15) | . | ef18 | 15a | Топливный насос |
30 ВАТ(+) | . | ef19 | 15a | Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
56 СВЕТ | Ножевой | ef20 | 10a | Лампа ближнего света левой фары |
Ign1 (15) | предохранитель | ef21 | 15a | Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), |
30 ВАТ(+) | . | ef22 | 15a | Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ |
ПОДСВ. (58) | . | ef23 | 10a | Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа |
30 ВАТ (+) | . | ef24 | 15a | Реле противотуманных фар |
Ign2 (15a) | . | ef25 | 10a | Наружное зеркало заднего вида с электроприводом |
30 ВАТ (+) | . | ef26 | 15a | Центральная система блокировки дверных замков |
56 СВЕТ | . | ef27 | 10a | Лампа ближнего света правой фары |
ПОДСВ. (58) | . | ef28 | 10a | Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка блока управления вентиляцией, отоплением и кондиционированием, подсветка блока автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора направления пучков света фар, подсветка головного устройства звуковоспроизведения, подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации |
ЗАПАСНОЙ | . | ef29 | 10a | Не используется |
| . | ef30 | 15a | Не используется | |
| . | ef31 | 25a | Не используется |
кондиц. Реле| № | Номинальный ток, A | Назначение предохранителей |
| Блок предохранителей расположенных под панелью управления | ||
| 1 | 10 | AirBag — блок управления |
| 2 | 10 | ЭБУ: двигатель, АКПП Генератор, датчик скорости, электромагнитный клапан выпускного трубопровода, обмотка главного реле, обмотка реле топливного насоса и катушек зажигания, датчик положения селектора АКПП |
| 3 | 15 | Повороты/Аварийно-световая сигнализация |
| 4 | 10 | Комбинация приборов Стоп-сигналы Блок климат-контроля Блок управления гидроусилителем Привод заслонки — электродвигатель |
| 5 | — | |
| 6 | 10 | Реле включения, обмотка: — компрессор кондиционера, — обогрев заднего стекла — электростеклоподъемники — главный свет фар |
| 7 | 20 | Климат-контроль — блок управления Вентилятор отопителя — высокая скорость, обмотка реле вентилятора Выключатель кондиционера |
| 8 | 15 | Блок складывающегося зеркала Электролюк — блок управления Электрозеркала — переключатель |
| 9 | 25 | Очистители переднего и заднего стекла Переключатель очистителей и омывателей стекол |
| 10 | — | |
| 11 | 10 | Антиблокировочная система тормозов (ABS) |
| 12 | 10 | Блок управления иммобилайзера Датчик дождя Блок управления противоугонной системой |
| 13 | 15 | Блок управления АКПП |
| 14 | 15 | Аварийно-световая сигнализация |
| 15 | 15 | Блок управления противоугонной системой |
| 16 | 10 | Диагностический разъем |
| 17 | 10 | Аудиосистема Часы |
| 18 | 15 | Розетка 12В — дополнительная |
| 19 | 15 | Прикуриватель |
| 20 | 10 | Датчик положения селектора АКПП Задние ходовые огни |
| 21 | 15 | Задние противотуманные фонари — реле Подсветка приборов панели управления Габаритное освещение |
| 22 | 15 | Часы Блок управления климатом/Блок климат-контроля.  |
| 23 | 15 | Аудиосистема |
| 24 | 10 | Блок управления иммобилайзера |
| Блок предохранительный в моторном отсеке | ||
| 1 | 30 | Аккумуляторная батарея |
| 2 | 60 | ABS |
| 3 | 30 | Вентилятор отопителя |
| 4 | 30 | Замок зажигания: стартер, предохранитель №5-8 |
| 5 | 30 | Замок зажигания: предохранитель №1-4, 9-12 и 17-19 |
| 6 | 20 | Вентилятор охлаждения — реле |
| 7 | 30 | Обогрев заднего стекла |
| 8 | 30 | Вентилятор охлаждения — реле высокой скорости |
| 9 | 20 | Электростеклоподъемники правый передний и задние |
| 10 | 15 | ЭБУ Катушка зажигания Клапан рециркуляции отработавших газов |
| 11 | 10 | ЭСУД контроллер Главное реле |
| 12 | 25 | Габаритные огни — реле |
| 13 | 15 | Стоп-сигналы |
| 14 | 20 | Электростеклоподъемник двери водителя |
| 15 | 15 | Дальний свет |
| 16 | 15 | Звуковой сигнал |
| 17 | 10 | Кондиционер — реле компрессора |
| 18 | 15 | Топливный насос |
| 19 | 15 | Комбинация приборов, зуммер ключа, управление складывающегося зеркала, освещение салона и багажного отделения |
| 20 | 10 | Ближний свет — левая фара |
| 21 | 15 | Датчик кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ Вентилятор охлаждения — обмотка реле 1и 2 скорости, управляющего реле |
| 22 | 15 | Система впрыска — форсунки Клапан рециркуляции отработавших газов Топливный насос — обмотка реле |
| 23 | 10 | Освещение номерного знака Габаритные огни — левый борт |
| 24 | 15 | Противотуманные фары — реле |
| 25 | 10 | Электрозеркала |
| 26 | 15 | Центральный замок |
| 27 | 10 | Ближний свет — правая фара |
| 28 | 10 | Габаритные огни — правый борт Подсветка панели приборов, переключателей, аудиосистемы, управления кондиционером, регулятор освещения подсветки приборов |
| 29 | 10 | Резерв |
| 30 | 15 | Резерв |
| 31 | 25 | Резерв |
| А — пинцет для извлечения предохранителей | FUSE PULLER* | ||
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Не используется |
| Ef30 | SPARE | 15 | Не используется |
| Ef31 | SPARE | 25 | Не используется |
Блок предохранителей и реле Шевроле Лачетти: описание, характеристики
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля.
У Шевроле Лачетти имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Блок предохранителей и реле: месторасположение
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Месторасположение блока предохранителей в подкапотном пространстве.
Схема расположения предохранителей в монтажном блоке, который находится под капотом Лачетти:
Расшифровка блока предохранителей.
Ef1 (30 А) — работа основного аккумулятора.
Ef2 (60 А) — отвечает за АБС.
Ef3 (30 А) — работоспособность вентилятора печки.
Ef4 (30 А) — работа системы зажигание (стартера, цепей F5-F8).
В случае не работоспособности стартера, не крутит, стоит проверить реле № 4, который расположен под приборной панелью, со стороны водителя.
Для этого необходимо проверить АКБ, коробку поставить на нейтралку и замкнуть контакты втягивающего реле. Если стартер начинает крутить, то имеется обрыв проводки. Ещё один способ проверки — это подать напрямую напряжение от аккумулятора.
Ef5 (30 А) — отвечает за систему зажигания (относится к цепям F1-F4, F9-F12, F17-F19). Проверяем реле № К3.
Ef6 (20 А) — замыкание цепи вентилятора системы охлаждения (радиатора).
Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители Ef8, Ef21 и реле №К9, №К11.
Ef7 (30 А) — цепь обогрева заднего стекла.
Ef8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).
Ef9 (20 А) — работаспособность цепи электрических стеклоподъёмников в правой передней двери и в задних дверях.
Ef10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.
Ef11 (10 А) — главное реле, обеспечивает работу контроллера электронних систем управления двигателем (ЭСУД).
Ef12 (25 А) — фары, габариты.
Если отсутствует свет габаритов правой стороны, то проверяем предохранители Ef23 или Ef28. Отсутствие основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.
Ef13 (15 А) — стоп-сигналы. Также, стоит проверить предохранитель F4. В случае, если работает только дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.
Ef14 (20 А) — работаспособность цепи электрического стеклоподъёмника в водительской двери.
Ef15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.
Ef16 (15 А) — предохранитель звукового сигнала, сирена, концевой выключатель капота. Также за звуковой сигнал отвечает реле№К2.
Ef17 (10 А) — отвечает за компрессор кондиционера.
Ef18 (15 А) — цепь топливного насоса.
Также за работоспособность бензонасоса отвечает предохранитель в салоне с маркировкой F2. Если после замены изменений не произошло и по прежнему не работает насос, то стоит прозвонить проводку вплоть до самого элемента. Конечно, для этого придётся снимать задний диван, поскольку бензонасос расположен в самом топливном баке.
Ef19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа приборной панели, электропривода складывания зеркал, замыкание цепи ламп индивидуального света салона, общего плафона света салона, света в багажнике, концевой выключатель положения багажника.
Ef20 (10 А) — цепь, отвечающая за левую фару и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.
Ef21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, осноаной вентилятор СО(радиатора).
Ef22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.
Ef23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения госномера, сигнал предупреждения. См. Ef12.
Ef24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.
Ef25 (10 А) — работа электропривода боковых зеркал. См. F8.
Ef26 (15 А) — цепь центрального замка.
Ef27 (10 А) — предохранитель овечает за правую фару и ближний свет.
Ef28 (10 А) — работоспособность цепи ламп габаритных огней с правой стороны, подсветки приборной панели и центральной консоли, свет магнитолы и часов.
Ef29 (10 А), Ef30 (15 А), Ef31 (25 А) — резервные предохранители для ремонта, в случае неисправность элементов монтажного блока.
Распиновка реле в монтажном блоке.
Блок предохранителей в салоне.
- К1 — реле света приборной панели и центральной консоли.
- К2 — реле работоспособности звукового сигнала.
- К3 — главное реле системы зажигания. Также, рекомендуется проверьте предохранитель с маркировкой Ef5.
- К4 — реле отвечающее за фары головного света.
- К5 — реле работоспособности цепи противотуманных фар.
- К6 — отвечает за работу реле муфты компрессора кондиционера.
- К7 — работа топливного насоса, катушки зажигания.
- К8 — электрические стеклоподъёмники.
- К9 — пониженная скорость работы вентилятора СО (радиатора).
- К10 — обогрев заднего стекла.
- К11 — регулятор скорости работы вентилятора ОЖ(радиатора).
Также, необходимо удостовериться в работоспособности блока реле под ногами водителя в салоне.
Распиновка салонного реле под ногами водителя:
- 1 — реле, отвечающие за работоспособность и защиту аккумулятора
- 2 — реле прерывателя указателей поворотов
- 3 — реле работоспособности задних противотуманных фонарей
- 4 — реле блокирующее стартер
Вывод
На Chevrolet Lacetti имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне.
Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Расположение блока предохранителей Chevrolet Lacetti — решенные электрические схемы
Расположение блока предохранителей Chevrolet Lacetti Что нового
Расположение блока предохранителей Chevrolet Lacetti -. . . . . . .
Расположение блока предохранителей Chevrolet Lacetti —
Расположение блока предохранителей Chevrolet Lacetti —
Электросхема представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т.
д. Расположение блока предохранителей chevrolet lacetti Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Расположение блока предохранителей для Chevrolet Lacetti На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Расположение блока предохранителей в Chevrolet Lacetti схема подключения волновой двигатель волновой двигатель a nuvolafeste it Расположение блока предохранителей в Chevrolet Lacetti сохранить электрические схемы незакреплено полностью незакреплено в комплекте lasoffittaspaziodellearti it Шевроле лачетти расположение блока предохранителей электрическая схема волновой двигатель волновой двигатель двигатель Nuvolafeste это расположение блока предохранителей Chevrolet Lacetti сохранить электрические схемы незакрепленный полный незакрепленный полный lasoffittaspaziodellearti it Шевроле лачетти расположение блока предохранителей схема подключения волновой двигатель волновой двигатель a nuvolafeste это расположение блока предохранителей в шевроле лачетти сохранить электрические схемы незакрепленные полностью незакрепленный полный lasoffittaspaziodellearti это Шевроле лачетти расположение блока предохранителей волновая схема двигателя волновая схема двигателя a nuvolafeste it Схема расположения блока предохранителей Chevrolet Lacetti wave engine a wave engine a nuvolafeste it
| PNC | Код детали | Название 900 27 | Кол-во | Информация | i |
|---|---|---|---|---|---|
| 1 | 96451744 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AF] | 1 | ||
| 1 | 96451742 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AD] | 1 | ||
| 1 | 96451739 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AA] | 1 | ||
| 1 | 96842170 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [Австралия] | 1 | ||
| 1 | 96842168 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AS] | 1 | ||
| 1 | 96842169 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AT] | 1 | ||
| 1 | 96842171 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AV] | 1 | ||
| 1 | 96451746 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AH] | 1 | ||
| 1 | 96451745 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AG] | 1 | ||
| 1 | 96451740 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AB] | 1 | ||
| 1 | 96451743 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AE] | 1 | ||
| 1 | 96451741 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ И РЕЛЕ, [AC] | 1 | ||
| 2 | 96418067 | КРЫШКА-КОРОБКА ПРЕДОХРАНИТЕЛЕЙ, UPR, [N1] | 1 | ||
| 2 | 96551399 | КРЫШКА-КОРОБКА ПРЕДОХРАНИТЕЛЕЙ, ВЕРХНЯЯ ЧАСТЬ, [E1] | 1 | ||
| 3 | 96551401 | ЯЩИК-ПРЕДОХРАНИТЕЛЬ ДЛЯ ЭТИКЕТКИ Корея + английский язык | 1 | ||
| 4 | 96448603 | КРЫШКА-КОРОБКА ПРЕДОХРАНИТЕЛЕЙ, LWR | 1 | ||
| 4 | 96551400 | КРЫШКА-КОРОБКА ПРЕДОХРАНИТЕЛЕЙ, LWR | 1 | ||
| 5 | 94515096 | ГАЙКА (RHD) | 3 | ||
| 10 | 96427140 | МОДУЛЬ А-ЗВОНКА, [MA] | 1 | ||
| 10 | 96427150 | МОДУЛЬ А-ЗВОНКА, [МБ] | 1 | ||
| 11 | 94520424 | ВИНТ | 2 | ||
| 12 | 94515096 | ГАЙКА (RHD) | 1 | ||
| 13 | 96234924 | FUSE-MINI 10A | 11 | ||
| 13 | 96234921 | FUSE-MINI 25A | 2 | ||
| 13 | 96234926 | FUSE-MINI 5A | 1 | ||
| 13 | 96234923 | FUSE-MINI 15A | 1 | ||
| 13 | 96234922 | FUSE-MINI 20A | 1 | ||
| 13 | 96234920 | FUSE-MINI 30A | 2 | ||
| 15 | 96377978 | ПРЕДОХРАНИТЕЛЬ-МЕДЛЕННЫЙ УДАР 60A | 1 | ||
| 15 | 96584144 | ПРЕДОХРАНИТЕЛЬ-МЕДЛЕННЫЙ УДАР 30A | 7 | ||
| 15 | 96377976 | ПРЕДОХРАНИТЕЛЬ-МЕДЛЕННЫЙ УДАР 20A | 1 | ||
| 15 | 96422591 | ПРЕДОХРАНИТЕЛЬ-МЕДЛЕННЫЙ УДАР 100A | 1 | ||
| 18 | 96312545 | РЕЛЕ A-T / SIG, [B4] | 1 | ||
| 19 | 96251271 | РЕЛЕ А-ОХЛАЖДЕНИЯ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ | 1 | ||
| 21 | 961 | РЕЛЕ ДВИГАТЕЛЯ ВОЗДУХОДУВКИ, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ A FRT FOG LP, [E5] | 1 | ||
| 21 | 961 | РЕЛЕ А ТОПЛИВНЫЙ НАСОС, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ ВЫСОКОГО ВЕНТИЛЯТОРА, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ А ЗАДНЕЕ ОТТАЛКИВАТЕЛЬ, [F7] | 1 | ||
| 21 | 96312299 | РЕЛЕ ЗАЖИГАНИЯ KEY DR LK, [C4] | 1 | ||
| 21 | 96344573 | РЕЛЕ A ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА, [C3] | 1 | ||
| 21 | 961 | РЕЛЕ A HORN, [E5] | 1 | ||
| 21 | 961 | РЕЛЕ A DRL, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ A ПОДСВЕТКА, [E5] | 1 | ||
| 21 | 961 | РЕЛЕ A ATC, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ А ГЛАВНОЕ, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ А ГОЛОВНОЙ ЛАМПЫ, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ A A / C CMPR, [E5] | 1 | ||
| 21 | 961 | РЕЛЕ СИЛОВОГО ОКНА, [F7] | 1 | ||
| 21 | 961 | РЕЛЕ НЕЙТРАЛЬНОГО ПУСКА РЕЗЕРВНОГО ПУСКА, [F7] | 1 | ||
| 23 | 786 | РЕЛЕ A-DRL ДНЕВНОЙ ФОНАРЬ, [ЕС] (LHD) | 1 | ||
| 24 | 94520424 | ВИНТ | 2 | ||
| 28 | 96451738 | КОРОБКА А-ПРЕДОХРАНИТЕЛЯ, ПРОХОДНОЙ, [9A] (LHD) | 1 | ||
| 30 | 94500400 | БОЛТ | 1 | ||
| 32 | 96550552 | МОДУЛЬ А-СКЛАДНОГО ЗЕРКАЛА | 1 | ||
| 36 | 96440063 | КОНТРОЛЛЕР A-GLOW PLUG, [GC] | 1 | ||
| 38 | 94520515 | ВИНТ | 1 | ||
| 41 | 94520326 | ВИНТ | 1 | ||
| 45 | 96988748 | ДАТЧИК A-ДОЖДЯ | 1 | ||
| 46 | 96870291 | КРЫШКА ДАТЧИКА ДОЖДЯ | 1 | ||
| 48 | 94515120 | ГАЙКА | 1 | ||
| 52 | 96408390 | БЛОК ЗАЩИТЫ БАТАРЕИ, [BS] | 1 |
| LANDSMEER, Нидерланды | Блок предохранителей для Chevrolet Lacetti с ноября 2005 года с КПП: 5-ступенчатая, двери: 4-дверные, тип кузова: Хэтчбек, цвет автомобиля: Серый, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензиновый, объем двигателя: 1598 куб.см |
| ISSOU, Франция | Блок предохранителей на Chevrolet Lacetti с апреля 2003 г. с коробкой передач: 5-ступенчатой, двери: 4-дверные, тип кузова: Hatchback, привод: передний, киловатт: 110 кВт, тип двигателя: бензиновый, объем двигателя: 1600 см3, расположение: передний левый |
| Алкмар, Нидерланды | Блок предохранителей для Chevrolet Lacetti с июля 2005 г. с дверями: 4-дверный, тип кузова: хэтчбек , цвет автомобиля: синий, код двигателя: T18SED, киловатт: 90 кВт, тип двигателя: бензиновый, объем двигателя: 1799 см3, расположение: левый передний |
| Meppel, Нидерланды | Блок предохранителей для Chevrolet Lacetti с апреля 2005 г. коробка передач: 5-ступенчатая, двери: 4-др., кузов: Хэтчбек, автомобили цвет: синий, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: бензиновый, объем двигателя: 1598 куб.см |
| Апелдорн, Нидерланды | Блок предохранителей для Chevrolet Lacetti с марта 2005 г. с дверцами: 4-dr, тип кузова: Хэтчбек, цвет автомобиля: Красный, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензин, объем двигателя: 1598 см3 |
| Almere, Нидерланды | Блок предохранителей для Chevrolet Lacetti с января 2005 года с коробкой передач : Автомат, двери: 4-dr, тип кузова: Хэтчбек, цвет автомобиля: Красный, привод: Переднее колесо, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензин, объем двигателя: 1598 куб. см, расположение: спереди слева |
| Heerlen, Нидерланды | Блок предохранителей для Chevrolet Lacetti с января 2009 г. с дверями: 4-dr, тип кузова: Hatchback, цвет автомобиля: Серый, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензиновый, объем двигателя: 1598 куб. см |
| Heerlen, Нидерланды | 9004 0 Блок предохранителей на Шевроле Лачетти с января 2009 г. с дверями: 4-дверный, тип кузова: Хэтчбек, цвет автомобиля: Серый, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензин, объем двигателя: 1598 куб.см|
| Almere, Нидерланды | Блок предохранителей на Chevrolet Lacetti с января 2005 г. с КПП: Автомат, двери: 4-дверный, тип кузова: Хэтчбек, цвет автомобиля: Красный, привод: Передний, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензиновый, объем двигателя: 1598 куб.см |
| Heemskerk, Нидерланды | Блок предохранителей на Шевроле Лачетти с мая 2005 г. с КПП: 5-ступенчатая, двери: 4-дверные, тип кузова: Хэтчбек, цвет автомобиля: Черный , код двигателя: F14D3, киловатт: 70 кВт, тип двигателя: Бензин, объем двигателя: 1399 куб. см |
com
Блок предохранителей Шевроле Лачетти 2005 1.6L 53EUR EIS00017463
Правый внутренний порог, арка заднего колеса (крыло) Облицовка левой арки заднего колеса (крыло) Облицовка кузоваABS КомпьютерНасос компрессора пневмоподвескиПылевой фильтрЗадний выхлопной глушительЭлектрический топливный насосТопливный бакБаксонасосыWebastoИнвертерБатарея в сбореБордкомпьютерный дисплей НавигацияПанель двери — переднее правое крылоКрыло правого подлокотникаПередний тормоз — передний правый подлокотник РычагСборка перчаточного ящика Электрический селеноид (электромагнитный соленоид) Устройство считывания карт (БЛОКИРОВКА ЗАЖИГАНИЯ СЧИТЫВАТЕЛЯ КАРТ) 1 EN Сиденье Заднее сиденье — переднее правое Рулевое колесо Ремень заднего сиденья — средний задний Ремень безопасности — задний правый ремень безопасности — задний левый интерьер Подушка безопасности передней панели пассажира Внутренние панели Ремень безопасности — Кольцо безопасности шины R16Панель безопасности подушки безопасности srs Подушка безопасности Спидометры — Кабина — Часы спидометра Приборное сиденье — передний левый Стволы зажигания (выключатель зажигания) Передний приводной вал (кардан) Задний приводной вал (кардан) Задний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости) Задний дифференциал в сборе Комплект ручного тормоза (электродвигатель ручного тормоза с электронным управлением — Кабина les) Мосты — Задняя правая сторона Дисковый тормозной суппорт Задний правый Датчик ABS (ДАТЧИК СКОРОСТИ КОЛЕСА ABS) задний правый Поворотный кулак — задний правый Амортизатор — Амортизатор в сборе — Задняя правая сторонаПодвеска Верхняя опора стойки амортизатора Передняя задняя правая Пружинный мост Задний тормозной барабан задний правый Рычаг управления задний правый Тяга задний правый Серводвигатель тормозного суппорта задний правыйОсь — Задний левый Тормозной диск — Задний дисковый тормозной суппорт Задний левый Датчик ABS (ДАТЧИК СКОРОСТИ КОЛЕС АБС) задний левый Поворотный кулак — задний левый Амортизатор — Амортизатор в сборе — Задняя левая пружина Задняя подвеска Верхняя стойка амортизатора Опора переднего левого амортизатора Задний левый барабанРучка управления, задний левый, рулевая тяга, задний левый, сервомотор тормозного суппорта, задний левый, передний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости), передний дифференциал в сборе, рулевая тяга, конец передняя правая сторона, рулевая тяга, конец передней левой стороны, оси — передняя правая сторона, тормозной диск — передний, тормозной суппорт, передняя правая сторона, датчик ABS (ДАТЧИК ОБОРОТОВ КОЛЕСА АБС) передний правый Поворотный кулак — передний правый Амортизатор — стойка амортизатора в сборе — передняя правая сторона Подвеска Верхняя опора стойки амортизатора Передняя правая сторона Рычаг управления ВВЕРХ — передний правый Рычаг управления — передний правый Оси — передняя левая колонка Государственная рулевая колонка Стеклоподъемник Панель управления (отделка) Дисковый тормозной суппорт передняя левая сторона Датчик ABS (ABS WHEEL SPEED ДАТЧИК) передний левый Поворотный кулак — передняя левая сторона Амортизатор — стойка амортизатора — передняя левая сторона Пружина передняя Подвеска Верхняя опора стойки амортизатора Передняя — левая сторона Рычаг управления ВВЕРХ — передний левый Рычаг управления — передний левый Бачок омывателя лобового стекла (БАРАБАН ОМЫВАНИЯ) Блок воздушного фильтра Расширительный бак охлаждающей жидкости БУТЫЛКА РАСШИРИТЕЛЬНОГО БАКА) ЭБУ Двигатель Компьютер (Блок управления двигателем) Блок АБС (Тормозной насос АБС) Усилитель тормозов (Серво тормоз) Блок предохранителей Замок капота — Защелка капота Очки автоматические — передний левый Очки автоматические — передний правый Диффузор, Вентилятор радиатора Радиатор-охладитель воды Конденсатор кондиционирования воздуха Интеркулер Радиатор — охладитель двигателя подходит для зарядного устройства Масляный радиатор Усилитель переднего бампера Horn S irenГоловка двигателяПередний рычажный механизм стеклоочистителяВоздушный датчикМассовый датчик ветрового стекла Насос омывателя лобового стеклаКартер двигателя (масляный поддон) Впрыскивающий насос высокого давления Насос компрессора переменного токаГенераторНасос в сборе — насос гидроусилителя рулевого управленияШкив насоса гидроусилителя рулевого управленияДвери — задняя правая сторона Механизм блокировки двери — задняя правая сторона правая сторона Механизм стеклоподъемника двери (стеклоподъемник) задняя правая сторона Мотор стеклоподъемника Задний правый Стекло задней двери — задняя правая сторона Стеклянная облицовка Молдинг-уплотнитель задний правый Молдинг двери — задняя правая сторона Двери — задняя левая сторона Механизм блокировки двери — задняя левая сторона Стекло для открывания двери заднее левое Ручка двери Наружная, задняя левая Механизм стеклоподъемника (стеклоподъемник) задняя левая сторона Мотор стеклоподъемника задний левый Стекло задней левой стороны Стеклянная отделка Молдинг-уплотнитель — задняя левая Молдинговая дверь — задняя левая сторона Турбокомпрессор ПРИВОД МОДУЛЯ УПРАВЛЕНИЯ ТУРБО ПРИВОД Водяной насосВпускной коллектор (впускной коллектор) Клапан рециркуляции выхлопных газов Выпускной газ y Клапан (воздушный регулирующий клапан) Стартер Мотор Топливная форсунка (форсунки) (распределитель топлива) Датчик топливопровода высокого давления Катушка зажигания Топливная форсунка Маховик (для сцепления) Диск сцепления Нажимной диск сцепления Муфта автоматической коробки передач Мотор топливной заслонки Козырек солнцезащитного козырька, со светом и зеркалом и зажимом Распределительные коробки передач (раздаточная коробка) Привод раздаточной коробки) Главный цилиндр сцепления Подшипник сцепления (центральный выжимной рычаг) Компьютер трансмиссии Коробка передач Выпускной коллектор Автокатализатор Ремень натяжителя (натяжной ролик Gates) Реле свечи накаливания Крышка двигателя (пластиковая декоративная крышка двигателя) Другой датчик двигателя Датчик положения распределительного вала Шланг радиатора (шланг для замены охлаждающей жидкости) Шланг радиатора (сменный шланг) Шланг радиатора Нижняя) Сигнальная лампа подушки безопасности (Airbag Kontrollleuchte) Термоклапан нагревателя (клапан обогревателя, Нагреватель охлаждающей жидкости) Бензин — Охладитель топлива Охладитель дизельного топлива Двери — передняя правая сторона Механизм блокировки двери — передняя правая сторона Стекло откидной двери передняя правая Ручка двери Наружная передняя правая сторона Механизм подъема двери (окно Регулятор) передний правый s ideWindow Motor Front RightVent Window — Front Right Side Glass trimming-пресс-заглушка — передняя правая сторона Молдинговая дверь — передняя правая сторона Двери — передняя левая сторона Механизм блокировки двери — передняя левая сторона Дверное стекло передняя левая Ручка двери Наружная сторона, передняя левая сторона Механизм стеклоподъемника (стеклоподъемник) спереди Левая сторона Электродвигатель стеклоподъемника Переднее левое форточное стекло — передняя левая сторона Стеклянная отделка Молдинг-уплотнитель — передняя левая сторона Молдинг двери — передняя левая сторона Заднее левое угловое оконное стекло Заднее Правое пассажирское боковое стекло четверть стекла Задний фонарь внутренний, левая сторона Задний фонарь внутренний, правая сторона Регулировка угла наклона фар Мотор Задняя защелка крышки багажника Петли заднего капота Петли заднего капота Правая Петли амортизатора багажника Подъемный цилиндр, газовая пружина Задний фонарь снаружи, задний левый задний фонарь снаружи, задний правый датчик парковки, система помощи при парковке Усилитель заднего бампера Угол накладки бампера Задний левый Угол накладки бампера Задний правый Противотуманный фонарь ( Противотуманная фара), задний левый Лампа (противотуманная фара), правая задняя Опора заднего бампера (КРОНШТЕЙН БАМПЕРА) леваяЗадняя опора бампера (КРОНШТЕЙН БАМПЕРА) правая Стеклоочиститель Переднее стекло Датчик дождя Передняя фара Левая правая Передняя фара Правая Правая правая передняя пластиковая внутренняя фара переднего крыла Левое переднее пластиковое внутреннее крыло Правый капот Петля левая опора стойки капота Петля левой опоры капота ) Покрытие капота Переднее крыло (арка) Левое переднее крыло (арка) Правый передний датчик парковки, система помощи при парковке Впускной распределительный вал (распределительный вал) Крепления переднего бампера (КРОНШТЕЙН БАМПЕРА) левыйПередний кронштейн бампера (КРОНШТЕЙН БАМПЕРА) правый Омыватель фар, распылитель левый Омыватель фар, правый распылитель Накладка переднего бампера Угловая накладка переднего бампера Левая накладка на бампер Угловая передняя правая Противотуманная фара (противотуманная фара), передняя левая Противотуманная фара (Противотуманная фара), передняя правая Передний бамперДвигательЗадний бампер Масло, Литр: 5Передняя обвязка — левая сторонаЗаднее окноПередний глушитель посередине Дисплей приборной панели (часы, информационный монитор, BORD COMPUTER) Общий модуль Комфортное реле (Агрегат) Рулевая колонка Задний подрамник Передний подрамник Рычаг переключения передач Механический (ШЕСТЕРНЯ СЕЛЕКТОРНЫЙ БЛОК) Панель управления микроклиматом (переключатели управления обогревателем) Другие компьютеры Модуль датчиков удара подушки безопасности ЭБУ иммобилайзера Блок управления двигателем стеклоподъемника БЛОК УПРАВЛЕНИЯ БЛОК УПРАВЛЕНИЯ Блок управления Парковка (модуль помощи при парковке) Релейный модуль Аудиоусилитель (стереоусилитель) Дверная панель — задняя левая сторона Датчик акселератора Esp (блок управления ESP) ) АвторадиоПедаль акселератора (потенциометр) CD-чейнджеры Навигационный модуль (система навигации) Датчик детонации (детонации) Датчик давления в коллекторе Клапан управления обогревателем (дополнительный обогреватель) Вакуумный центральный запорный механизм двери (Клапан управления исполнительным механизмом) Панель двери — задняя правая панель Верхняя часть облицовки двери переднее левое крыло четверть правыйПередние металлические накладки на пороги слеваМеханизм складывания крышиПередний левый порог Механизм складывания крышиПередний правый молдинг крышиПередний левыйПанель двери — левая передняя панель Трос переключения передачТрос переключения передач (GEAR LINKAGE SHIFT) ЛюкПередний коврик в салонеЗадняя часть салонаБлок управления стеклоподъемником Стеклоочиститель Управление омыванием (реле стеклоочистителя) Реле управления дверью (ЭБУ БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ) Модуль управления зажиганием Мотор стеклоподъемника Датчик давления воздуха в коллекторе Бустеры Коллекторные усилители Подушки безопасности Датчик удара нагнетателя обогревателя Электродвигатель переднего стеклоочистителя Задний электродвигатель стеклоочистителя (двигатель стеклоочистителя заднего стекла) Мотор люка крыши Комплект ЭБУ управления двигателем Зеркало внешней двери (крыло правое зеркало) Наружное зеркало заднего вида (наружное зеркало) левая сторона Внутреннее освещениеКожаная обивка автомобиляКожаная обивка под чашку и лоток для монет Переключатель регулятора фар (Выключатели управления противотуманными фарами) Резистор обогревателя (Резистор электродвигателя вентилятора отопителя) Молдинг правого порога Левый профиль порогаПравая передняя колесная арка (крыло) Облицовка Левое переднее колесо Арка (крыло) Облицовка Заднее крыло Quater слева Переднее крыло Quater слева Система рулевого управления Радиатор обогревателя (матрица обогревателя) Ремень безопасности — передний правый ремень Ремень безопасности — передний левый ECU Антенна иммобилайзера Клапан регулирования давления топлива (клапан контроля давления наддува) Электродвигатель центрального замка Электродвигатель привода заслонки вентиляции обогревателя Регулятор вентилятора вентилятора ( Переключатель управления вентилятором Re Lay Module) Датчик положения коленчатого вала Насос центрального замка Передняя боковая подушка безопасности двери Распределитель зажигания Крышка ремня двигателя (КРЫШКА ГРМ) Под крышкой коробки передач двигателя Выключатель зажигания и стартера Карбюратор (МОНОТОЧЕЧНЫЙ ВПРЫСК, КАРБЮРАДОР) Датчик топливного бака (датчик топлива) Передний индикатор Левый левый передний индикатор Переключатель правого переднего колеса Световой переключатель) ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОЙ КОЛОНКИ на рычаге стеклоочистителя Указатель поворота и переключатель стеклоочистителя Переключатель круиз-контроля Переключатель радиоуправления (Переключатель радиоуправления) Подушки безопасности на коленяхПодушка безопасности сиденья Рычаг переключения передач Топливная крышка Крышка бензобака (FUEL FILLER FLAP) Топливный фильтр Переключатель, фара (МОДУЛЬ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ) ) Электродвигатель очистителя фар (Фара) Антенна (GPS-антенна) (Антенна) Заднее пластиковое внутреннее крыло Левый Громкоговоритель (сабвуфер) Крышка топливного бака Объем трансмиссионного масла в коробке передач, литр: 5 Решетка переднего капота Масло, литр: 1Заднее пластиковое внутреннее крыло справа Подрамник Передняя подвеска опора оси заливка газа газовый баллон крышка багажника управление стеклоподъемником (Window Regulator-Win dow Switch) Комплект колес Комплект жестяных колец R13Колеса — Покрышка R15Колеса — Покрышка R14Колеса — Покрышка R13Колеса — Покрышка R17Колеса — Покрышка R18Крышка SRSБлок управления балластом фар (Ксеноновая фара) Крышка бампера Отражатель Задний правый кожух Передняя крышка бампера Отражатель переднего бампера Отражатель Передняя левая сторона Левый Аварийный Третий стоп-сигнал (Третий стоп-сигнал) Внутренняя ручка двери, правая задняя дверь Внутренняя ручка двери, Задняя левая Внутренняя ручка двери, передняя правая Внутренняя ручка двери, передняя левая Выключатель, задний фонарь Переключатель давления, кондиционер Управление переключателем давления переменного тока Регулировка дальности света Контроллер освещения Освещение Переключатель управления зеркалом заднего вида ( Переключатель наружного зеркала заднего вида) Переключатель инерционного отключения подачи топлива (ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЯ ТОПЛИВА) Переключатель аварийной сигнализации Зеркала заднего вида в салоне Чтение датчика наружной температуры Переключатель обогреваемого стекла (Переключатель стеклоподъемника) Переключатель крышки топливного бака (Кнопка переключателя дверцы газового топливного бака) Переключатель противотуманных фар Брызговики Передний правый Брызговик Передний левый Брызговик Задний правый Брызговик Задний LeftAIRBAG вкл.
Выкл. Выключатель (ПЕРЕКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ) Комплект гаек для колес автомобиля Гайки для колес автомобиля Выключатель педали сцепления (переключатель сцепления) Управление переключателем блокировки центрального замка двери (ВЫКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ) Управление затемнением внутреннего освещения приборной панели (переключатель затемнения) Блок антенного модуля Подсветка заднего номерного знака Датчик температуры всасываемого воздуха ( Температура воздуха в кабине) Кнопка запуска двигателя и остановки (пусковой выключатель) Впускной шланг (Воздушный шланг) (Воздуховод) Облицовка багажника переключения передач Облицовка крышки заднего фонаря Облицовка задней правой крышки заднего фонаря Выключатель аварийной сигнализации заднего левого датчика (переключатель отключения сигнализации) Кнопка переключателя обогрева зеркал Пепельница центральной консоли (пепельница) ) Очистить боковые повторители Правая Очистить боковые повторители Левая крышка клапана ГАЗОВЫЙ комплект Приборная решетка (вентиляционная решетка) Термостат в сборе (термостат охлаждающей жидкости) Крепление тормозного суппорта (Держатель подходит) — ЗАДНИЙ ЛЕВЫЙ Кнопка рулевого колеса Облицовка заднего фонаря Облицовка переднего правого заднего фонаря Облицовка переднего левого фланца охлаждающей жидкости (термостат охлаждающей жидкости двигателя Крышка корпуса) Переднее внутреннее освещение Заднее внутреннее освещение Батарейные отсеки — лотки Вентиляционное отверстие (решетка) правое Решетка) слева Панель управления климатом и жгут проводов устройства автоматической смены компакт-дисков Кнопка переключателя управления тяговым усилием (переключатель ASR противоскользящая регулировка) Брызговик правой фары Крышка откидного щитка Фара Левая фара Брызговик Крышка откидной крышки Фара Пылезащитная крышка лампы фары Крышка крюка буксировки передняя (передняя крышка буксировочного крюка бампера) Крышка буксирного крюка задний (передний буксирный колпак бампера) Крышка точки домкрата Правый порог Крышка точки подъема Левый порог Рычаг трансмиссионного реле Рычаг рычага переключения передачЗапасная шина Крепление колеса Винт болта маховикаЧИПКА ЛОЖНЫЙ ПОЛ НИЖНЯЯ ПОЛКА КРЫШКА НИЖНЕЙ ПОЛКИ Крышка рельсов крышиКнопка (переключатель) РезисторВоздушный насос (накладка воздушного насоса) Подножка салона Передняя левая Обивка ступеньки правой передней части Обивка ступеньки правой заднейОбивка ступени левой задней двериКомплект облицовки ступеньки внутренней двери Винт Открыватель багажника (кнопка выключателя) Передний динамик решетки левая сторонаПередний динамик решетки правая сторонаЗадний динамик решетки левая сторонаЗадний динамик решетки правая сторона Динамик (аудио) Динамик центральной решетки Фара крышка омывателя (xeno n) левая Крышка омывателя фар (ксенон) праваяКондиционер Кондиционер Шланг в сборе (линия кондиционирования) Тормозные шланги (ВАКУУМНАЯ ЛИНИЯ УСИЛИТЕЛЯ ТОРМОЗА) Сборка троса двери, задняя правая сторона Сборка троса двери задняя левая сторона Сборка троса двери передняя правая сторона Сборка троса двери передняя левая сторона Опора стержня опоры капота Реле рулевой колонки (модуль прицепа) Коленчатый вал двигателя (коленчатый вал) Задний фонарь Задний бампер Спойлер с подогревом сиденья Нижняя часть облицовки кожуха рулевой колонки Облицовка кожуха рулевой колонки Верхняя часть рулевой колонки Облицовка кожуха ПанелиПоворотная ручка — передняя левая сторона задняя правая сторона Комплект рукояток захвата Шатун (шатун) ПоршеньПоршень и шатун (шатун) Переключатель газа Клапан продувки вакуума (электромагнитный клапан) Впускной резонатор (выпускная камера воздушной камеры) Угольный фильтр (ДВИГАТЕЛЬ ТОПЛИВНЫЙ ПАРА) Резина двери — передняя левая Резина двери — передняя правая сторона Резиновое покрытие двери — задняя левая сторона Резиновое покрытие двери — заднее правое колесо Распределительный вал y) (Распределительный вал шестерни) Крышка болта сиденья — передняя правая сторона Крышка болта сиденья — передняя левая Крышка болта сиденья — задняя правая сторона Крышка болта сиденья — задняя левая сторона Держатель ремня безопасности (пряжка ремня безопасности) передний правый Держатель ремня безопасности (пряжка ремня безопасности) передний левый Ремень безопасности Держатель (пряжка ремня безопасности) задний правый Держатель ремня безопасности (пряжка ремня безопасности) задние левые жгуты проводов и ремни Панель облицовки двери ВЕРХ Панель облицовки задней правой двери ВЕРХ Панель облицовки передней правой двери ВЕРХ Передний левый Клапан управления холостым воздухом впрыска топлива Масляный насос Держатель инжектора Топливная трубка (трубчатый инжектор) Корпус термостата ( Фланец) Крышка сиденья — переднее правоеКрышка сиденья — переднее левоеКрышка сиденья — Задний Насос для дозирования масла в двигателе Другой датчик Жгут проводов заднего капотаЗадние фонари Жгут проводов заднего фонаряКрышка аккумуляторного отсекаБЫСТРЫЙ, ОТДЕЛКА ЗАДНЕЙ ОТКРЫТИЯ ЗАДНЕЙ ЧАСТИ ЗАДНЕЙ КРЫШКИ (BOOT LOCK) Колпачок автоматического освещения багажного отделения Переменный клапан синхронизации Электромагнитный тормоз Тормозной насос Масляный насос (Шкив) Шкив дизельного насоса (ШЕСТЕРНЯ НАСОСА ВПРЫСКА) Задний спойлер Спойлер задней двери Шкив генератора Номерной знак e Передние рамы Рамы номерного знака сзади Металлическая крышка для губ багажника Комплект спойлера переднего бампера Спойлер бампер Передний левый Спойлер бампер Передний правый блок дополнительного электрического нагревателя Блок DTC-переключатель Молдинг бампера Задний Шкив водяного насосаРучка задней двери Крышка багажника багажника коленчатого вала Ременный шкивКнопка управления сиденьем (переключатель управления сиденьем) Предупреждающий треугольник, встроенный в опору багажника Кронштейн передний левый Опорный кронштейн крепления фары передний правый Датчик рециркуляции давления Модуль управления ГАЗом (газовая система контроллера сжиженный нефтяной газ) Дисплей коробки передач Вязкостная муфта вентилятора радиатора Задний нижний поддон вокруг оси Главный тормозной цилиндр Насос электроусилителя рулевого управления (Насос гидроусилителя рулевого управления) Задний левый конец боковой юбки Молдинг Накладка на задний правый край юбки Молдинг накладкиКомплект внутреннего сиденьяДатчик качества воздухаТрубка подачи масла (масляная трубка маслопровода) вилка мотоциклаРычаг тормоза мотоциклаМотоциклетный суппортМасляный бак мотоциклаПанели и рамы мотоциклаЗащита днищаПрофессиональный радиоуправляемый контроллерНомерный знак Крышка багажного отсека автомобиляПередний индикатор лампы ДержательКнопка вентилятора (переключатель нагнетателя обогревателя) Облицовка петли багажного отделения Компрессор Направляющая опора Задняя правая Направляющая опора Задняя левая Направляющая Опора Передняя правая Направляющая опора Передняя левая Передняя эмблема Решетка бампера Передняя Центральная Решетка бампера Передняя левая Решетка бампера Передняя правая Рычаг переключения передач Автоматическая (БЛОК ЭЛЕКТОРА ПЕРЕДАЧИ) Задний левый Стекло передней части правой стороны переднего правого пассажира Угловое стекло четверти окна Впускной клапан Выпускной клапан Провода зажигания (кабель зажигания) (кабель Arranque) Датчик давления масла (ДАТЧИК УРОВНЯ МАСЛА) Выключатель ручного электрического тормоза Выключатель датчика аварийной сигнализации в капоте Крышка ступицы (крышка) 13 Колпачок ступицы (крышка) 14 Заглушка ступицы ( Крышка) 15 Крышка ступицы (крышка) 16 Крышка ступицы (крышка) 17 Насос гидроусилителя рулевого управления Масляный резервуар Спидометр Окружающая отделка Декоративная отделка крыши Антенна Блок управления ESP Переключатель сиденья с памятью спереди слева Переключатель сиденья с памятью спереди справа Подвеска двигателя и опора трансмиссии (опора двигателя) Кнопка переключателя ESP Молдинг переднего бампераУкрашение антенны Привод Контрольные переключатели Лямбда-зонд 4 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд, 1 провод, ЧЕРНЫЙ Лямбда-зонд 3 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ Датчик выхлопных газов Температура выхлопных газов Противотуманные фары — задний центральный Блок обогрева блока кондиционирования воздуха Датчик положения дроссельной заслонки (Переключатель дроссельной заслонки впрыска топлива) Лямбда-зонд 5 проводов, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ СИНИЙ СЕРЫЙ Лямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ КРАСНЫЙ Лямбда-зонд 4 провода, Белый Черный Черный Синий Лямбда-зонд 4 провода, Белый Черный Черный Зеленый Лямбда-зонд 4 провода, Белый Коричневый Коричневый Фиолетовый Лямбда-зонд 4 провода, Белый Черный Серый Фиолетовый Лямбда-зонд 3 провода, БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙ Лямбда-зонд 4 провода, Коричневый Коричневый Коричневый Фиолетовый Универсальный внешний топливный насос Заменяет Лямбда-зонд 3 провода, ЧЕРНЫЙ ЧЕРНЫЙ СИНИЙ Емкость трансмиссионного масла в коробке передач, литр: 1 Масло гидроусилителя руля, литр: 1Масло для кондиционера, Литр: 20 л — 300 литров для промышленных и циркуляционных систем Маслоохладитель трансмиссии Теплообменник Насос омывателя фар Датчик температуры охлаждающей воды двигателя (T emp Sensor) Кабель акселератораВакуумный насос — Сапун (Дыхательный клапан двигателя PCV) Клапан управления давлением в картере вентилятора Рама окна двери — Рама окна задней правой двери — Оконная рама задней левой двери — Передний правый амортизатор масляных амортизаторов Тормозные колодки — Тормозные накладки (диск) Датчик ABS (ДАТЧИК СКОРОСТИ КОЛЕС АБС ) Газовый амортизаторВибрационный демпфер, ремень привода ГРМПневматическая пружина в сбореАмосфер рулевого управления, генератор с угольной щеткой, амортизатор двигателя, накладка педали, крышка педали сцепления, разъем свечи зажигания, конец рулевой тяги, антифриз (охлаждающая жидкость) 5L, диск-тормозной суппорт, резина буфера шестерни подвески, амортизатор, кожух, тормозной диск, главный цилиндр тормозного механизма Верхняя опора амортизатора Верхняя опора Тормозной барабан Задний Воздушный фильтр Масляный фильтр Ремкомплект подшипника колеса Тяга стабилизатора поперечной устойчивости (узел тяги стабилизатора) ТросТрос тормоза Воздушный фильтр салона Ремень вентилятора и генератора ГРМ (Cambelt) Прокладка головки блока цилиндров двигателя Ремкомплект Тормозной суппортКомплект шарнира Рычаг управления Дизель S Запасная свеча (свеча накаливания) Запасной комплект сцепления Втулка рычага управления Другая прокладка Щетка стеклоочистителяШариковый шарнирКомплект подшипников коленчатого вала Прокладка впускного коллектораКлиновой ремень, двупорчатый лямбда-зондОсиПрокладка, прокладка выпускного коллектора, крышка головки блока цилиндровКомплект пыльника шарнираКомплект тормозных колодок, осевой шарнир тяги, задний фонарь, другой держатель лампы Клапан (шарнир заднего фонаря) Направляющая Втулка стабилизатораРемень привода привода ГРМ (Cambelt) Выключатель задней жалюзиПодвеска Верхняя опора стойки амортизатора Передний тормозной цилиндр Колесный цилиндр Лампочка, фара Прокладка масляного поддона двигателя Выключатель (датчик) тормозного света — Переключатель (контакт педали) Бензиновая Свеча зажигания — Свеча накаливанияКомплект тормозных колодок, стояночный тормозКронштейн масляного фильтра трансмиссии (Трос сцепления) — фланец, корпус масляного фильтра) Привод бокового окна ГРМ (распределительный вал) Кронштейн, глушитель, ГРМ, натяжитель, резиновый буфер, подвеска, комплект принадлежностей, тормозные колодки, уплотнение коленчатого вала, болт, винт, уплотнение, стержень клапана, ротор распределителя зажигания, предохранители, лямбда-зонд, 4 провода, белый желтый черный серый носитель серого цвета Датчик сигнала тревоги SHTA — Комплект прокладок износа тормозных накладокКрышка расширительного бачка охлаждающей жидкости двигателя, крышка радиатора, крышка резервуараРемонтный комплект, тормозной суппорт Прокладка турбонагнетателяДверная ручкаГибкий шарнир ведущего вала — Диск муфты Автоматическая — Ручная трансмиссия Стеклоподъемник Опора центрального приводного вала Прокладка коллектора Уплотнение вала, коленчатый вал Трос фонаря заднего хода Правая Лампа подсветки внутренней двери, задняя левая Лампа подсветки двери, передняя правая Лампа подсветки внутренней двери, передняя левая Передняя маска, Регулятор мощности тормозов, переключатель открытия багажника задней двери и ручка, Датчик угла поворота рулевого колеса, Задний рычаг стеклоочистителя, Задний рычаг стеклоочистителя, Задний рычаг стеклоочистителя, Кабель смешивания ксеноновых фар, Датчик уровня регулировки уровня ксеноновых фар, Двигатель автоматической регулировки фар Дыхательный клапан , топливный бакЗамок зажигания рулевого колесаДатчик температуры окружающего воздуха Датчик уровня охлаждающей жидкостиДистанционный ключЗамки двериРегулятор генератораПривод винтового клапана (устройство завихрения в сборе) Переключатель деактиватора круиз-контроля (клапан круиз-контроля) CD-плеер НАВИГАЦИЯpeedomet Датчик er (датчик скорости автомобиля) Фланец, карбюратор (карбюратор Flens) Уплотнение Масло сливной пробки (масло сливной пробки) Прокладка, термостат Регулятор зазора кинетического клапана (подъемник клапана двигателя) переключатель для регулирования тягового усилия TCS (регулировка противоскольжения) Масляный щуп двигателя Жиклер для жидкости омывателя ветрового стекла , маслозаливная горловина (крышка маслозаливной горловины) Охладитель системы рециркуляции ОГ (охладитель выхлопных газов) Подвеска, радиатор Комплект втулок рычага управления Рычаг качения, распределительный вал Уплотнение вала, распределительный вал (радиальное сальниковое уплотнение, распределительный вал) Уплотнения штока коробки передач Журнал карданного шарнира Шестерня переднего колеса, стартер Кронштейн панели рокера Передний левый Кронштейн панели рокера Передний правый Держатель угольных щеток Стартер Втулка пружины Ремкомплект, рычаг переключения передач (рычаг переключения передач) Прокладка Гидравлическое рулевое управление (комплект для повторной герметизации рулевой рейки, насос в сборе) Регулировочный диск, зазор клапанов Центральное звено (узел штока) Кольцо датчика ABS (кольцо датчика, ABS) Кожух муфты свободного хода генератора Отпустите трос Регулятор, барабанный тормоз Опора стабилизатора (втулка стабилизатора) Сапун картера Вентиляционный шланг Уплотнительное кольцо Крепление топливной форсунки Пружина клапана двигателя Держатель Держатель Шланг сцепления Замена масляного сапуна (масляный графин) Ролик, сдвижная дверь Обратный шланг гидроусилителя рулевого управления Зеркальное стекло Левая сторона (затемняющее зеркало) Зеркальное стекло Правая сторона (затемняющее зеркало) Другая эмблема Петля передней двери Петля задней двери Другая часть автомобиля Уплотнение, маслоохладитель Тормозная жидкость Датчик колеса, система контроля давления в шинах ручка двери, болт соединительной тяги, запасное колесо, багажная доза (полиэтиленовый пакет), спойлер, хекспойлер (спойлер, перед люком) масло гидроусилителя руля, антифриз (охлаждающая жидкость), 1L, буксирное кольцо крюка буксировки, задняя накладка рычага стеклоочистителя, отделка рычага стеклоочистителя ABS переключатель для антиблокировочного тормоза, защелка в сборе, колеса — Tirer R19Wheels — Tirer R20Кнопка переключателя люка с подсветкой (сдвижной переключатель люка с подсветкой) Вилка выключения подшипника сцепленияКронштейн крепления двигателя и кронштейн крепления коробки передач Переключатель стеклоочистителя Кнопка переключения парктроника ЭБУ рулевого управления с усилителем (модуль рулевого управления) Провода парктроника (жгут датчика парковки) Дефлектор бокового стекла (левое переднее крыло) ) Молдинг правое переднее крыло (арка) Moldi Накладка на левое заднее крыло (арка) Молдинг правого заднего крыла (арка) Держатель аккумулятора Проверка правой задней двери (ремень) Проверка задней левой двери (ремень) Проверка передней правой двери (ремень) Проверка передней левой двери (ремень) Крышка бачка для жидкости омывателя лобового стекла Верхняя крышка Центральная часть Колпак (ступица Cao в сборе) ТОПЛИВНЫЙ ШЛАНГ НАПОЛНИТЕЛЯ Ось прицепа (ROR) Ось прицепа (BPW) Ось прицепа (другая) Прицеп контейнерный (изотермический) Прицеп контейнер (рефрижератор) Прицеп контейнер (тент) Транспортная холодильная установка для грузовика и прицепа Рама прицепаПоддержка прицепа ногиКолесо прицепа: R22.
5Колесо прицепа: R19.5Колесо прицепа: R17.5Ручка открывания капотаКнопка для переноски велосипеда Кнопка стеклоочистителя (переключатель стеклоочистителя) Шкив дефазатора распредвалаЗеркало, левая сторонаЗеркало, правая сторонаЗеркало, указатель поворота, левая сторонаЗеркало, указатель поворота, указатель поворота, правая сторонаРулевой модуль (ЭБУ УПРАВЛЕНИЯ РУЛЕВЫМ КОЛЕСОМ) Корпус фильтра (охладитель масляного фильтра) Наклон двигателя (открытый) Передняя крышка, кожух уплотнения кривошипа (уплотнительный фланец) Регулировка рулевого колеса Датчик температуры топлива Компрессор насоса DSC (тормозной насос) ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ ТОПЛИВНОГО НАПРАВЛЯЮЩЕГО ДАВЛЕНИЯ Пластина защиты заднего левого тормоза Пластина защиты заднего правого тормоза Передний правый тормозной щиток Передний левый Вспомогательный водяной насос охлаждающей жидкости (клапан управления сердечником нагревателя) Топливный насос Webasto Крышка распределителя Регулятор прогрева (FUEL HEATER) Охладитель масляного радиатора (масляный радиатор) Головки цилиндров и крышки головок (КРЫШКА КЛАПАНА ROCKER) Ротор, распределитель Регулятор фаз газораспределения (регулирующий клапан) ) Муфта поворотного кулака (нижняя муфта рулевой колонки) EGR Pi pe (МЕТАЛЛИЧЕСКАЯ ТРУБКА рециркуляции выхлопных газов EGR) Оконная рама двери — Переднее левое колесо — Шиномонтаж R12 Крепление тормозного суппорта (Carrier Fits) — ЗАДНИЙ ПРАВОЙ компонент мотоцикла ГАЗ-форсунка Аптечка первой помощи Кабель USB-AUX-Ipod (разъем) Переключатель управления подвеской (кнопка переключателя гидравлической подвески) DPFACHOGRA Датчик давления (DPF Датчик перепада давления выхлопных газов) Ролик натяжения трансмиссионного масла Компьютер стояночного тормоза — Модуль Переключатель циркуляции воздуха Индикатор заднего хода Правая сторона Индикатор заднего хода Левая сторона Цилиндр замка двери Модуль ЭБУ Мотор вентилятора охлаждения двигателя Крепление суппорта тормоза (Подходит для крепления) — ПЕРЕДНИЙ ЛЕВЫЙ Крепление суппорта тормоза — Крепление суппорта тормоза ПЕРЕДНИЙ ПРАВОЙ гидравлический насос (ESP Stability Pump) Регулятор мотора сиденья Левое сиденье Регулятор мотора Правая Водопроводная труба Лямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ РОЗОВЫЙ Лямбда-датчик 4 провода, Белый Черный Серый Красный Выключатель открывателя заднего окна Лямбда 8 проводов, Белый Желтый Черный Серый Синий Оранжевый Красный Зеленый Лямбда-зонд 4 провода, БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЖЕЛТЫЙ Лямбда-зонд 5 проводов, Белый Черный Серый B rown PurpleHarness ECU Двигатель Компьютер клемма аккумуляторной батареиПередняя накладка порога (облицовка) Накладка заднего бокового порога (облицовка) Лямбда-зонд, 6 проводов, Белый Черный Желтый Синий Зеленый Лопатка вентилятора БЛОК ДАТЧИКА СИГНАЛИЗАЦИИ Лямбда-зонд 3 провода, Коричневый Коричневый Фиолетовый Электронная система управления дизельным двигателем (EDC) Угол бампера Левый угол заднего бампера Правая Задняя часть двери двери контакты контакты левой двери правая камера заднего вида ЭБУ системы впрыска топлива (ЭБУ форсунки) Рычаг переключателя передач Внутренняя отделка Другие держатели АВТО ТЕЛЕФОН, ПОДЪЕМНИК Осушитель кондиционера — передняя левая наливная горловина топливного бака Наружный ШРУС Газовый редуктор Сжиженного газа Модуль сирены аварийной сигнализации (Сигнальная система-звуковой сигнал) Выхлопной вал коромысла Выхлопная труба для webasto Крышка прикуривателяВнутренняя ступица блокировки шрусов Электронный суппорт стояночного тормоза — Задний левый Электронный суппорт стояночного тормоза — Задний Ri ghtAxle Beam Mounts — задняя праваяAxle Beam Mounts — задняя левая гидравлическая подвеска — задняя правая сторона гидравлическая подвеска сфера — задняя правая левая сторона работа, Педаль тормоза, Кронштейн педали, Педаль сцепленияШрус Шрус.
Alex Rush Поворотный кулак — ПРАВАЯ ПЕРЕДНИЙ Поворотный кулак — ПЕРЕДНИЙ ЛЕВЫЙ Поворотный кулак — ЗАДНИЙ ПРАВЫЙ Поворотный кулак — ЗАДНИЙ ЛЕВЫЙ Коннектор Держатель подшипника задний левый держатель подшипника задний правыйПодушка безопасности подвески — передняя праваяПодушка безопасности подвески Задняя левая подушка безопасности — передняя леваяПодушка безопасности с электроприводом — левая подушка безопасности с электроприводом Крышка багажникаЗаднее крыло (арка) Правое переднее крыло (арка) Левое реле топливного насосаЛампочка топливного праймера Ручной насосЗащита выхлопной головкиГидравлические насосы подвески (насос подвески) Сферы гидравлической подвески — Передняя правая сторона, сферы гидравлической подвески — Передняя левая сторона Лямбда-зонд 4 провода, ЖЕЛТЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЗЕЛЕНЫЙ Привод регулятора впускного коллектора КОРОБКА ПРИВОД МОДУЛЬ УПРАВЛЕНИЯ КОРПУС ДВИГАТЕЛЯ БЛОК Гайка крепления охладителя масла МОДУЛЬ УПРАВЛЕНИЯ ВОЗДУШНОЙ ПОДВЕСКОЙ Пневматическая подвеска Блок управления гидравлической подвеской (Гидравлический распределитель) Ударный ключ Аккумуляторная дрельНабор инструментовR Дифференциальный масляный насос (Haldex Pre-Charge) ВТУЛКИ RM WISHBONE, правая задняя, ВТУЛКИ ТЯГОВОГО РЫЧАГА, задний левый, ВТУЛКИ ТЯГОВОГО РЫЧАГА, передний левый, ВТУЛКИ ТЯГОВОГО РЫЧАГА, передний левый, Электродвигатель подъемника задней двери, Трос замка заднего багажника, Крепления заднего бампера, Крепления переднего бампера, фиксатор замка двери, фиксатор переднего бампера, фиксатор переднего бампера, винты запирания заднего механизма, задние фиксаторы, фиксатор двери, задний замок, задний механизм, запирающий механизм, комплект запасных частей для автошины левыйПружинный мост переднийРучка прицепаБлок соленоидов коробки передачГлушительПодголовник сиденьяТорсионная балка Шкив насоса компрессора AC AIRКорпус вентилятораПЕРЕДНЯЯ ОПОРКА (кронштейн) Бачок DPF (FAP) Багажник на крышу — передняя левая сторонаКрышка-багажник на крыше — передняя правая сторона Стойка — задняя правая Гибкая труба, выхлопная система Maitnikas Держатель топливного бака Держатель подушки безопасностиРасширительный клапан, кондиционерВакуумный бак (резервуар) Стойка колеса (разводной гаечный ключ) Воздухозаборник Охладитель усилителя рулевого управления Преобразователь напряженияКрышка запасного колеса Адаптер электрической розетки Буксирное устройство прицепаГнездо форсунки Защитная пластина C Передняя правая Защитная пластина вала Крышка передняя левая Защитная пластина вала задняя правая Защитная пластина вала задняя левая Бумажник с ручным управлением (руководство по обслуживанию) Стеклоочистители передняя левая Дворники передней правой MP3, CD, MD адаптер кассеты Мотор ремня безопасности передний правый Мотор ремня безопасности передний левый Комплект колес R13 Комплект колес R14 Комплект колес R15Комплект колес R16Комплект колес R17Комплект колес R18Комплект колес R19Комплект колес R20 Держатель листовой пружиныКронштейн стабилизатора поперечной устойчивости Выхлопной демпферАвтоматический привод сцепленияРегулятор напряжения Блок управления стабилизатором Регулятор напряжения Блок управления стабилизаторомLEPESTOK-200 Лицевая маска FFP2 Пневматический приводной баллон KN95 Лицевая маска — Воздушный аккумулятор давления Вектор Multi Temp Reefer Trailer Flush Mount Controller Задний фонарь Приводной вал (кардан) Радарный датчик ACC Flag Distance distronic Передняя камера Лямбда-зонд, 1 провод, фиолетовый Держатель ремня безопасности (пряжка ремня безопасности) задний средний Угловая шлифовальная машинаCorded Drill Заглушка ступицы (крышка) 18 Внутренний держатель порога правый Внутренний si Держатель ll левыйKebulas visasStogas Коленчатый вал Колесо AnelloBullbar
Chevrolet Aveo (2007-2011)
В данной статье мы рассматриваем Chevrolet Aveo первого поколения.
Здесь вы найдете схемы блока предохранителей Chevrolet Aveo 2007, 2008, 2009, 2010 и 2011 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Посмотреть другие Chevrolet Aveo:
Схема предохранителей Шевроле Авео 2007-2011
Предохранители прикуривателя (розетки) в Chevrolet Aveo расположены в блоке предохранителей на панели приборов.2007, 2008 (хэтчбек) — см. Предохранители «LTR» (прикуриватель) и «AUX LTR» (дополнительный прикуриватель)). 2007, 2008 (седан) — см. Предохранитель «СИГАРА» (прикуриватель, розетка вспомогательного питания). 2009, 2010, 2011 — см. Предохранители «CIGAR» (прикуриватель) и «SOKET» (Power Jack).
Панель приборов
Блок предохранителей расположен на панели приборов со стороны водителя, за крышкой.
Хэтчбек (2007, 2008)
Седан
Отсек двигателя
2007, 2008 (Хэтчбек)
Панель приборов
Назначение предохранителей в панели приборов (2007, 2008 (Хэтчбек))| Имя | Использование |
|---|---|
| AUX LTR | Дополнительный прикуриватель |
| HORN, REAR / FOG | HORN, Rear Противотуманные фары |
| LTR | Прикуриватель |
| СТОП | Стоп-сигнал |
| РАДИО, CLK | Аудио, часы |
| CLSTR, HAZRD | Комбинация приборной панели, аварийная сигнализация |
| TRN / SIG | Указатель поворота |
| DR / LCK | Дверной замок, дистанционный вход без ключа |
| CLSTR, CLK | Комбинация приборной панели, часы |
| ECM, TOM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| BCK / UP | Резервная лампа |
| WPR, WSWA | Стеклоочиститель, Шайба |
| ECM, TOM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| ENG FUSE | Предохранитель двигателя |
| ГЕНЕРАТОР | Генератор |
| HVAC | HVAC Воздуходувка |
| AIRBAG 1 | Подушка безопасности 1 |
| ПУСТО | Не используется |
| ABS | Антиблокировочная тормозная система |
| ДИОД (АБС) | Диод антиблокировочной тормозной системы |
| AIRBAG 2 | Подушка безопасности 2 |
| ПУСТО | Не используется |
| CLK, РАДИО | Часы, аудио |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2007, 2008 (Хэтчбек))| Имя | Использование |
|---|---|
| HI BEAM RT | Фара дальнего света со стороны пассажира |
| DIS | Система прямого зажигания |
| HI BEAM LT | Фара дальнего света со стороны водителя |
| ДИОД (FOG) | Диод противотуманной фары |
| LOW BEAM RT | Фара ближнего света со стороны пассажира |
| ILLUM RT | Правый стояночный фонарь, цепь освещения |
| LOW BEAM LT | Фара ближнего света со стороны водителя |
| ILLUM LT | Стояночный фонарь со стороны водителя, лампа номерного знака |
| INT LTS | Комнатная лампа |
| ИНЖЕКТОР | Инжектор |
| DEFOG | Обогреватель |
| S / КРЫША | Люк на крыше |
| ЛАМПЫ ILLUM | Реле освещения |
| РОГ | Рог |
| ФАРЫ | Фары |
| FUEL | Топливный насос |
| A / C | Компрессор кондиционера |
| противотуманные фары | передние противотуманные фары |
| HVAC BLOWER | Отопление: вентиляция, вентилятор кондиционирования |
| ABS | Антиблокировочная тормозная система |
| I / P FUSE BATT | Блок предохранителей приборной панели |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор радиатора |
| Зажигание 2 | Зажигание 2 |
| Пустой | Пустой |
| Зажигание 1 | Зажигание 1 |
| PWR WNDW | Стеклоподъемники |
| ЗАПАСНЫЙ | Запасной |
| Реле | |
| ПУСТО | Не используется |
| НИЗКИЙ ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Низкий уровень охлаждающего вентилятора |
| ГОЛОВНЫЕ ФАРЫ HI | Фары дальнего света |
| ГОЛОВНЫЕ ФАРЫ НИЗКИЕ | Фары ближнего света |
| PWR WNDW | Стеклоподъемник |
| FRT FOG | Противотуманная фара |
| ГЛАВНОЕ ПИТАНИЕ | Основное питание |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| A / C COMPRSR | Компрессор кондиционера |
| COOL FAN HI | Вентилятор охлаждения High |
| ЛАМПЫ ILLUM | Лампы освещения |
| ПУСТО | Не используется |
2007, 2008 (седан)
Панель приборов
Назначение предохранителей в панели приборов (2007, 2008 (седан))| Имя | Использование |
|---|---|
| SDM | Модуль датчиков и диагностики |
| WIPER | Выключатель стеклоочистителя, мотор | стеклоочистителя
| CLUSTER | Комбинация приборов, выключатель тормоза, режим защиты от краж |
| T / SIG | Указатель поворота, переключатель аварийной сигнализации |
| EMS2 | Выключатель стоп-сигнала |
| EMS1 | Блок предохранителей в моторном отсеке, задний H02S, модуль управления трансмиссией, VSS, топливный насос |
| СТОП-ЛАМПА | Выключатель тормоза |
| СИГАРА | Прикуриватель, розетка вспомогательного питания |
| АУДИО / ЧАСЫ | Радио, часы |
| OBD | Бортовая диагностика, иммобилайзер |
| КОМНАТНАЯ ЛАМПА | Лампа багажника, выключатель открытия багажника, комбинация, купольная лампа |
| DEFOGGER | Задний обогреватель |
| ЛЮК КРЫШИ | Модуль люка (опция) |
| ДХО | Дневные ходовые огни |
| ДВЕРНОЙ ЗАМОК | Дверной замок / разблокировка |
| B / UP LAMP | Резервные лампы |
| РОГ | Рог |
| ELEC MIRROR | Переключатель управления зеркалом, купольная лампа, переключатель кондиционера |
| AUDIO / RKE | Радио, дистанционный вход без ключа, часы, блок зеркал с электроприводом, модуль защиты от краж |
| DEFOG MIRROR | Блок зеркал с электроприводом, переключатель кондиционера |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
Моторный отсек
Назначение предохранителей и реле в подкапотном пространстве (2007, 2008 (седан))| Имя | Использование |
|---|---|
| BATT | Блок предохранителей | приборной панели
| PK / LP LH | Стояночный фонарь со стороны водителя: задний фонарь |
| PK / LP RH | Габаритный фонарь со стороны пассажира; Задний фонарь |
| IGN2 / ST | Выключатель зажигания |
| ACC / IGN1 | Выключатель зажигания |
| HAZARD | Hazard Lamps. Система защиты от краж |
| H / L LOW RH | Фара ближнего света со стороны пассажира |
| FAN HI | Высокоскоростной вентилятор охлаждения |
| H / L LOW LH | Фара ближнего света со стороны водителя |
| FRT FOG | Передние противотуманные фары (опция) |
| FAN LOW | Низкая скорость вентилятора охлаждения |
| H / L HI | Фары дальнего света |
| A / C COMP | Компрессор кондиционера (опция) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ЗАПАСНЫЙ | Запасной |
| ABS | Антиблокировочная тормозная система (опция) |
| EMS2 | Клапан LEGR, HO2S, электромагнитный клапан продувки адсорбера EVAP, датчик CMP |
| P / WINDOW1 | Переключатель стеклоподъемника (опция) |
| ECU | Модуль управления двигателем, модуль управления коробкой передач |
| ЗАПАСНЫЙ | Запасной |
| EMS1 | Модуль управления двигателем, инжектор, охлаждающий вентилятор. Компрессор кондиционера |
| ЗАПАСНЫЙ | Запасной |
| Реле | |
| РЕЛЕ НИЗКОГО СВЕТА В / Н | Реле ближнего света |
| РЕЛЕ ВЫСОКОГО ВЕНТИЛЯТОРА | Реле высокой скорости охлаждающего вентилятора |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса |
| P / WINDOW RELAY | Реле электрического стеклоподъемника |
| РЕЛЕ ПАРКОВОГО ФОНАРА | Реле стояночного огня |
| Реле передних противотуманных фар | Реле передних противотуманных фар |
| H / L HI RELAY | Реле дальнего света |
| РЕЛЕ НИЗКОЙ скорости вентилятора | Реле низкой скорости охлаждающего вентилятора |
| РЕЛЕ КОНДИЦИОНЕРА | Реле кондиционера (опция) |
| ГЛАВНОЕ РЕЛЕ | Главное реле |
2009, 2010, 2011
Панель приборов
Назначение предохранителей в панели приборов (2009, 2010, 2011)| Имя | Использование |
|---|---|
| AUDIO | Аудио, часы, иммобилайзер |
| AUDIO / RKE | Переключатель кондиционера, часы, блок зеркал с электроприводом, аудиосистема, противоугонный модуль, TPMS |
| B / UP LAMP | переключатель PNP, переключатель | лампы заднего хода
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| СИГАРА | Зажигалка |
| CLUSTER | Выключатель тормоза, TPMS, противоугонный модуль |
| DEFOG MIRROR | Блок зеркал с электроприводом, переключатель кондиционера |
| RR DEFOG | Задний противотуманки |
| ДВЕРНОЙ ЗАМОК | Дверной замок |
| NA DRL | NA Цепь DRL |
| MIRROR / SUNROOF | Переключатель управления зеркалом, комнатная лампа, переключатель кондиционера |
| EMS 1 | Блок предохранителей в моторном отсеке, TCM, VSS, топливный насос |
| EMS 2 | Выключатель стоп-сигнала |
| РОГ | Рог |
| OBD | DLC, иммобилайзер |
| КЛАСТЕР / КОМНАТНАЯ ЛАМПА | Лампа освещения багажника, выключатель открытия багажника, IPC, лампа освещения салона |
| SDM | Модуль датчиков и диагностики |
| SOKET | Разъем питания |
| СТОП-ЛАМПА | Выключатель тормоза |
| ЛЮК КРЫШИ | Модуль люка (опция) |
| T / SIG | Выключатель аварийной сигнализации |
| WIPER | Выключатель стеклоочистителя, электродвигатель стеклоочистителя |
Моторный отсек
Назначение предохранителей и реле в моторном отсеке (2009, 2010, 2011)| Имя | Использование |
|---|---|
| FAN HI | Реле HI охлаждающего вентилятора |
| АБС-1 | EBCM |
| АБС-2 | EBCM |
| SJB BATT | Блок предохранителей на приборной панели |
| ACC / IG1 | Реле IGN1 |
| IG2 / ST | Реле IGN2, реле стартера |
| ACC / RAP | Блок предохранителей приборной панели |
| P / WINDOW-2 | Переключатель стеклоподъемника |
| P / W WINDOW-1 | Переключатель стеклоподъемника |
| FAN LOW | Реле LOW вентилятора охлаждения |
| Реле компрессора кондиционера | Реле компрессора кондиционера |
| PKLP LH | Задний фонарь (левый), боковой габаритный огонь (левый), указатель поворота и стояночный фонарь (левый), габаритный фонарь |
| PKLP RH | Задний фонарь (правый), боковой габаритный огонь (правый), указатель поворота и стояночный фонарь (правый), габаритный фонарь, блок предохранителей на приборной панели |
| ЭБУ | ЭБУ, TCM |
| FRT FOG | Реле передних противотуманных фар |
| F / PUMP | Реле топливного насоса |
| ОПАСНОСТЬ | Выключатель аварийной сигнализации, контактный выключатель капота |
| HDLP HI LH | Головная лампа (левая), IPC |
| HDLP HI RH | Фара (правая) |
| IPC | IPC |
| HDLP LO LH | Фара (левая), блок предохранителей на приборной панели |
| HDLP LO RH | Фара (правая) |
| EMS-1 | ECM, инжектор |
| DLIS | Выключатель зажигания |
| EMS-2 | Соленоид продувки адсорбера EVAP, нагреватель термостата, H02S, датчик массового расхода воздуха |
| ЗАПАСНЫЙ | Не используется |
| Реле | |
| F / РЕЛЕ НАСОСА | Топливный насос |
| РЕЛЕ СТАРТЕРА | Стартер |
| РЕЛЕ ПАРКОВОГО ФОНАРА | Парковочный фонарь |
| ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ | Противотуманные фары |
| HDLP HIGH RELAY | Фара дальнего света |
| РЕЛЕ НИЗКОГО ДАВЛЕНИЯ HDLP | Фара ближнего света |
| ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Высокий вентилятор охлаждения |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА | Низкий уровень охлаждающего вентилятора |
| РЕЛЕ КОНДИЦИОНЕРА | Кондиционер |
| ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯ | Основное питание |
| РЕЛЕ ACC / RAP | Блок предохранителей I / P |
| РЕЛЕ ИГН-2 | Зажигание |
Это
руководство по обслуживанию автомобилей было специально написано для помощи
владельцы доработанного первого поколения (2007, 2008, 2009, 2010 и
2011) GM Chevrolet Aveo седан при проверке или замене неисправной или
«перегоревший» предохранитель или реле в моторном отсеке или в салоне пассажира
электрические щиты отсека. Владельцы других автомобилей General Motors, таких как Buick Verano, Regal, LaCrosse, Cascada, Encore, Enclave, Envision, GMC Canyon, Сьерра 1500, Рельеф, Юкон, Денали, Савана, Спарк, Соник, Круз, Малибу, Импала, Вольт, Камаро, Корвет, СС, Трэкс, Эквинокс, Траверс, Тахо, Пригород, Колорадо, Сильверадо и Экспресс также могут найти эти Инструкции своими руками будут полезны. Aveo в стандартной комплектации мини-плавкие предохранители .Новые предохранители можно приобрести в Walmart, Advance. Автозапчасти, Pep Boys, Napa или онлайн на Amazon. Инструмент для извлечения пластиковых предохранителей включен в электрический блок моторного отсека. Если инструмент отсутствует, вы также можете использовать плоскогубцы с резиновой изоляцией. ручки. | Проверьте старый
предохранитель, поднося его к источнику света, например к лампочке. Если тонкая металлическая полоска внутри центра
старый предохранитель выглядит целым, старый предохранитель, скорее всего, все еще исправен. Если тонкий металлический стержень внутри полупрозрачного пластиковая середина старого предохранителя, похоже, сгорела или сломана, предохранитель скорее всего «перегорел» и его нужно заменить на новый предохранитель. Установите новый мини-плавкий предохранитель с таким же номиналом тока (например, 5, 10, 15, 20, 25) прямо в розетку. | Опустите двигатель
крышку отсека предохранителей на место. Вставьте выступы на внутренней крышке блока предохранителей на место, а затем защелкните задний край. Проверьте электрический компонент, который вы есть проблемы с датчиками, радио, стеклоочистителями, фарами, задние фонари, освещение салона, клаксон и т. д. Если у вас все еще та же электрическая
проблема, возможно, у вас где-то закорочен провод или сам компонент может
быть неисправным. Если датчики в комбинации приборов перестала работать панель (спидометр, обороты / тахометр, уровень топлива / газа и температура охлаждающей жидкости двигателя) вам нужно будет проверить 10 ампер «Кластер» и также предохранители 10А «Комбинация / Лампа освещения салона», которые оба расположены в Панель предохранителей в салоне с левой (водительской) стороны панель приборов у двери. Подробнее,
посмотри мой другой 2007-2011 GM Chevrolet Aveo Руководства по ремонту и обслуживанию DIY . |
Но
поскольку новые предохранители настолько недороги, их все равно следует заменять как часть
ваш процесс устранения неполадок.
Chevrolet Aveo (2002-2011) — схема предохранителей
Chevrolet Aveo (2002-2011) — схема предохранителей
Год выпуска: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011
Блок предохранителей на панели приборов
Блок предохранителей панели приборов расположен на торце панели приборов со стороны водителя транспортного средства.
Хэтчбек
Chevrolet Aveo — блок предохранителей — панель приборов (хэтчбек)| Предохранители | Использование |
| AUX LTR | Дополнительный прикуриватель |
| РОГ, ЗАДНИЙ / ПРОТИВОТУМАННЫЙ | Звуковой сигнал, задние противотуманные фары |
| LTR | Прикуриватель |
| СТОП | Стоп-сигнал |
| РАДИО, CLK | Аудио, Часы |
| CLSTR, ОПАСНОСТЬ | Комбинация приборов, сигнальная лампа аварийной сигнализации |
| TRN / SIG | Указатель поворота |
| ДХО / ЛСК | Дверной замок, дистанционный вход без ключа |
| CLSTR, CLK | Комбинация приборов, часы |
| ЭБУ, TCM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| BCK / UP | Фонарь заднего хода |
| WPR, WSWA | Стеклоочиститель, Шайба |
| ЭБУ, TCM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| ENG ПРЕДОХРАНИТЕЛЬ | Предохранитель двигателя |
| ГЕНЕРАТОР | Генератор |
| ОВК | Вентилятор HVAC |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | Подушка безопасности 1 |
| ПУСТО | Не используется |
| АБС | Антиблокировочная тормозная система |
| ДИОД (АБС) | Диод антиблокировочной тормозной системы |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | Подушка безопасности 2 |
| ПУСТО | Не используется |
| CLK, РАДИО | Часы, Аудио |
Седан
Chevrolet Aveo mk1 — блок предохранителей — панель приборов (седан)| Предохранители | Использование |
| SDM | Модуль датчиков и диагностики |
| ЩЕТЧИК | Выключатель стеклоочистителя, электродвигатель стеклоочистителя |
| КЛАСТЕР | Комбинация приборов, выключатель тормоза, режим защиты от краж |
| T / SIG | Указатель поворота, выключатель аварийной сигнализации |
| EMS2 | Выключатель стоп-сигнала |
| EMS1 | Блок предохранителей в моторном отсеке, задний датчик кислорода (HO2S), модуль управления коробкой передач, VSS, топливный насос |
| стоп-сигнал | Выключатель тормоза |
| СИГАРА | Прикуриватель, розетка вспомогательного питания |
| АУДИО / ЧАСЫ | Радио, Часы |
| БД | Бортовая диагностика, иммобилайзер |
| КОМНАТНАЯ ЛАМПА | Лампа багажника, выключатель открытия багажника, комбинация, купольная лампа |
| ОБОЛОЧКА | Задний обогреватель |
| ЛЮК | Модуль люка в крыше (опция) |
| ДХО | Дневные ходовые огни |
| ДВЕРНЫЙ ЗАМОК | Дверной замок / разблокировка |
| B / UP ЛАМПА | Лампы заднего хода |
| РОГ | Гудок |
| ЭЛЕКТРИЧЕСКОЕ ЗЕРКАЛО | Переключатель управления зеркалом, купольная лампа, переключатель кондиционера |
| АУДИО / RKE | Радио, дистанционный вход без ключа, часы, блок зеркал с электроприводом, противоугонный модуль |
| DEFOG ЗЕРКАЛО | Блок зеркал с электроприводом, переключатель кондиционера |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке расположен со стороны водителя рядом с аккумуляторной батареей.
Хэтчбек
Chevrolet Aveo — блок предохранителей — моторный отсек (хэтчбек)| Предохранители | Использование |
| Привет ЛУЧ RT | Фара дальнего света со стороны пассажира |
| DIS | Система прямого зажигания |
| HI BEAM LT | Фара дальнего света со стороны водителя |
| ДИОД (ТУМАН) | Диодная противотуманная фара |
| НИЗКИЙ ЛУЧ RT | Фара ближнего света со стороны пассажира |
| ИЛЛЮМ РТ | Правый стояночный фонарь, цепь освещения |
| МАЛЫЙ ЛУЧ LT | Фара ближнего света со стороны водителя |
| ILLUM LT | Стояночный фонарь со стороны водителя, Лампа освещения номерного знака |
| ИНТ LTS | Комнатная лампа |
| ИНЖЕКТОР | Инжектор |
| DEFOG | Обогреватель |
| S / КРЫША | Люк |
| ЛАМПЫ ILLUM | Реле освещения |
| РОГ | Гудок |
| ГОЛОВНЫЕ ЛАМПЫ | Фары |
| ТОПЛИВО | Топливный насос |
| Кондиционер | Компрессор кондиционера |
| ПРОТИВОТУМАННЫЕ ФАРЫ | Передняя противотуманная фара |
| ВОЗДУХОДУВКА HVAC | Вентилятор отопления, вентиляции и кондиционирования |
| АБС | Антиблокировочная тормозная система |
I / P FUSE BATT. | Блок предохранителей на приборной панели |
| ВЕНТИЛЯТОР | Вентилятор радиатора |
| IGN 2 | Зажигание 2 |
| ПУСТО | Пустой |
| IGN 1 | Зажигание 1 |
| PWR WNDW | Стеклоподъемники |
| ЗАПАСНЫЙ | Запасной |
| ПУСТО | Не используется |
| НИЗКИЙ ОХЛАЖДЕНИЕ ВЕНТИЛЯТОРА | Низкий уровень охлаждающего вентилятора |
| ГОЛОВНЫЕ ЛАМПЫ HI | Фара дальнего света |
| ГОЛОВНЫЕ ЛАМПЫ НИЗКИЕ | Фара ближнего света |
| PWR WNDW | Стеклоподъемник |
| FRT FOG | Противотуманная фара |
| ГЛАВНАЯ ПИТАНИЕ | Основное питание |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| A / C COMPRSR | Компрессор кондиционера |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР HI | Вентилятор охлаждения, высокий |
| ЛАМПЫ ILLUM | Лампы освещения |
| ПУСТО | Не используется |
Седан
Chevrolet Aveo mk1 — блок предохранителей — моторный отсек (седан)| Предохранители | Использование |
| БАТА | Блок предохранителей на приборной панели |
| PK / LP LH | Стояночный фонарь со стороны водителя, задний фонарь |
| PK / LP RH | Парковочный фонарь со стороны пассажира, задний фонарь |
| IGN2 / ST | Замок зажигания |
| ACC / IGN1 | Замок зажигания |
| ОПАСНОСТЬ | Фонари аварийной сигнализации, система защиты от кражи |
В / Д НИЗКАЯ ПРАВ. | Фара ближнего света со стороны пассажира |
| ВЕНТИЛЯТОР HI | Высокоскоростной вентилятор охлаждения |
| H / L НИЗКИЙ LH | Фара ближнего света со стороны водителя |
| FRT FOG | Передние противотуманные фары (опция) |
| НИЗКИЙ ВЕНТИЛЯТОР | Низкая скорость вентилятора охлаждения |
| H / L HI | Фары дальнего света |
| A / C COMP | Компрессор кондиционера (опция) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ЗАПАСНЫЙ | Запасной |
| АБС | Антиблокировочная тормозная система (опция) |
| EMS2 | Клапан LEGR, HO2S, соленоид продувки адсорбера EVAP, датчик CMP |
| P / ОКНО1 | Переключатель электрического стеклоподъемника (опция) |
| ЭБУ | Модуль управления двигателем, модуль управления коробкой передач |
| ЗАПАСНЫЙ | Запасной |
| EMS1 | Блок управления двигателем, форсунка, вентилятор охлаждения, компрессор кондиционера |
| ЗАПАСНЫЙ | Запасной |
| H / L НИЗКОЕ РЕЛЕ | Реле ближнего света фар |
| ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле высокой скорости вентилятора охлаждения |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса |
| P / ОКОННОЕ РЕЛЕ | Реле стеклоподъемника |
| РЕЛЕ ПАРКОВОЙ ЛАМПЫ | Реле стояночного огня |
| ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ | Реле передних противотуманных фар |
| H / L ВЫСОКОЕ РЕЛЕ | Реле дальнего света |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА | Реле низкой скорости вентилятора охлаждения |
| РЕЛЕ КОНДИЦИОНЕРА | Реле кондиционера (опция) |
| ГЛАВНОЕ РЕЛЕ | Главное реле |
Разное. |
