Торсионный механизм: Торсионный механизм и механизм пружин растяжения — showtamtam.ru

Содержание

Пружины растяжения или торсионный механизм?

При выборе секционных ворот возникает закономерный вопрос — какую систему балансировки ворот выбрать: торсионный механизм или пружины растяжения?

Конструкция
Вес и размеры ворот
Требования к проему
Ресурс
Безопасность
Сложность настройки
Обслуживание
Цена

Давайте для начала разберемся, для чего вообще нужна система балансировки ворот. Полотно секционных ворот в среднем весит 80-100 кг, на больших промышленных воротах и того больше. При этом ворота легко открываются вручную и послушно остаются в том положении в котором их оставили, а не падают на голову придавливая своим немалым весом. А все потому что в каждых секционных воротах есть механизм балансировки. Рассмотрим их поподробнее.

У механизма растяжения есть несомненное преимущество перед торсионными механизмами. Им нужно совсем немного места над проемом для установки (так называемая притолока). Без привода необходимо всего 100мм, с приводом 125мм.
Торсионным механизмам требуется уже 210 мм над проемом, а если это промышленные ворота, то целых 410мм, при стандартном монтаже.
Если места над проемом мало, а торсионный механизм предпочтительней, применяют низкий монтаж, когда вал с пружинами располагается сзади, в глубине гаража. В этом случае притолока должна быть те же 100 и 125 мм, для ручного и автоматического подъема, соответственно. Такой монтаж оплачивается дополнительно

Подробнее о видах монтажа секционных ворот

Пружины растяжения могут поднимать гораздо меньший вес, по сравнению с торсионами.
Торсионные пружины не только внушительно выглядят, но и способны работать с любым весом ворот. Дело в том, что они подбираются индивидуально, исходя из размеров ворот, веса полотна, интенсивности использования. В случае очень тяжелых ворот, применяется двухвальная система балансировки. Для передачи крутящего момента между валами применяется цепь с натяжителем.

Ресурс работы заявляемый производителем у торсионных пружин и у пружин растяжения одинаковый – 25 000 циклов подъема-опускания ворот. Правда, для пружин растяжения это справедливо только если они грамотно установлены, и используются в «бытовом» режиме, 4-6 подъемов-опусканий в день.

На промышленные ворота устанавливают только торсионные механизмы, ресурс которым можно опционально увеличить до 35, 50, 75 и 100 тыс. циклов.

Главная опасность, которая подстерегает пользователя секционных ворот — это обрыв пружины, при котором произойдет падение полотна ворот. При весе 100 кг, это мягко говоря не приятно. На этот случай у производителей гаражных ворот есть решение и для пружин растяжения, и для торсионов.

Система безопасности для пружин растяжения — это механизм “пружина в пружине”. Каждая пружина растяжения имеет внутри внешней, еще одну, внутреннюю. Если оборвется одна, то подстрахует другая.

У торсионных защиту от обрыва выполняет храповая муфта. В случае обрыва стопор входит в зацепление с муфтой и блокирует вал, фиксируя, тем самым ворота.

Еще одна опасность, которая может возникнуть при использовании ворот — обрыв троса. При обрыве одного троса полотно перекашивает, и они повисают в проеме. Если же ворота с потолочным приводом, то полотно повисает на его цепи или ремне. На случай разрыва троса в механизме ворот предусмотрено устройство защиты от обрыва и устройство безопасности троса. Входит в набор комплектации и для ворот с пружинами растяжения, и для торсионных механизмов.

Пружины растяжения собирать довольно просто, они не особо чувствительны к кривизне проема, но работают шумно. Впрочем, для гаража это не является важным условием.

Торсионные пружины устанавливаются сложнее, они требуют предварительного натяжения на определенное число оборотов и более требовательны к проему, например, если стена на которую устанавливаются ворота имеет значительную кривизну, установить вал (а он состоит из двух частей) будет сложно. Если же этого не сделать, в дальнейшем могут слетать троса с барабанов. Но правильно настроенные, они работают плавно, тихо и долго.

Подробнее об установке гаражных секционных ворот

Любая система балансировки требуют систематического контроля, главным образом за состоянием тросов, так как обрыв оных грозит заклиниванием или даже падением полотна (если оборвутся оба троса). В процессе эксплуатации пружины устают и перестают поднимать полотно. В этом случае торсионные можно будет подтянуть, и они прослужат еще. С пружинами растяжения так не получится, их придется заменить на новые.

Причиной по которой конструкторы решили внедрить пружины растяжения — это удешевление конструкции ворот. Эта конструкция менее металлоемкая, по сравнению с торсионами, проще в производстве, легче устанавливается. Ворота с пружинами растяжения стоят значительно дешевле, особенно если выбирать из стандартных комплектов. Специалисты HOUSE-KEYS. RU помогут вам подобрать ворота и систему балансировки исходя из ваших индивидуальных требований. Мы всегда рады помочь вам выбрать самый оптимальный вариант из широкого ассортимента гаражных секционных ворот.

ZIP-VOROTA :: Torsion springs

изготовление ворот, установка автоматических ворот, обслуживание автоматических ворот, автоматические ворота, автоматические ворота doorhan, ремонт автоматических ворот, секционные ворота, заказать запчасти для ворот, куплю гаражные ворота, ворота подъемные автоматические, секционные ворота doorhan, гаражные ворота дорхан, купить секционные ворота, секционные ворота дорхан, автоматические гаражные ворота, автоматические ворота схемы, гаражные ворота заказать, автоматические ворота дорхан, куплю автоматические ворота, гаражные секционные ворота размеры, секционные ворота херман, ремонт ворот гаражных, hormann гаражные ворота, ворота гаражные, заказать автоматические ворота, ворота +из сэндвич панелей, секционные ворота монтаж -гаражный, автоматические ворота +для гаража -цена, настройка автоматических ворот, гаражные ворота -цена, привода секционных ворот, гаражные цена -ворот, петли +для ворот цена, гаражные -ворот -цена, секционные ворота куплю, автоматические ворота инструкция, купить гаражные ворота автоматические, гаражные ворота хёрман, автоматические ворота +для гаража цена, автоматические гаражные ворота алютех, автоматические ворота алютех -гаражный, монтаж автоматических гаражных ворот, гаражные ворота цена, панели ворот, ролики +для ворот купить, купить гаражные ворота цена, гаражные ворота подъемные цена, система автоматических ворот, монтаж автоматических ворот -гаражный, гаражные ворота, гаражные ворота подъемные -цена, гаражные ворота секционные цена -автоматический, гаражные ворота +своими руками, ворота гаражные секционные автоматические цены, секционные ворота +в гараж, гаражные автоматические ворота, размер автоматических ворот, автоматические ворота +для склада, автоматические ворота цена, секционные гаражные автоматические ворота -цена, автоматические гаражные ворота цена -секционный, ворота секционные автоматические -гаражный -цена, купить ворота автоматические -гаражный, петли +для ворот гаража, секционные ворота, монтаж ворота гаражные секционные, цены +на автоматические секционные ворота, гаражные ворота алютех -автоматический, калитка +в гаражные ворота, гаражные ворота монтаж -автоматический -секционный, автоматические ворота цена -гаражный -секционный, автоматические гаражные ворота -алютех -купить -монтаж -секционный -цена, ворота автоматические секционные цена -!на -гаражный, автоматические ворота -doorhan -алютех -гаражный -дорхан -заказывать -изготовление -инструкция -купить -купля -монтаж -настройка -обслуживание -подъемные -привод -противопожарный -размер — ремонт -секционный -система -схема -установка -цена, ворота секционные цена -автоматический -гаражный, гаражные ворота цена -автоматический -купить -подъемные -секционный, гаражные секционные ворота -автоматический -монтаж -размер -цена, купить ворота гаражные -автоматический -цена, гаражные ворота -hormann -автоматический -алютех -дорхан -заказывать -купить -купля -монтаж -подъемные -ремонт -рольставня -секционный -херман цена, всё для ворот, все ворота, Урал, Сибирь,
Москва, Новосибирск, Екатеринбург, Тюмень, Курск, Ростов на Дону, Краснодар, Тула, Самара, Саратов, Спб, Санкт Петербург, Нижний Новгород, Казань, Челябинск, Омск, Уфа, Железногорск, Красноярск, Орел, Пермь, Воронеж, Волгоград, РЕУТОВ, Марфино, НЕМЧИНОВКА, Рублево, Дружба, ДОЛГОПРУДНЫЙ, Восточный, Павшино, Мытищи, ЛЮБЕРЦЫ, Котельники, КРАСНОГОРСК, Некрасовка, Химки, Салтыковка, Архангельское, Барвиха, Коммунарка, Королев, Балашиха, Одинцово, ВИДНОЕ, Томилино, Опалиха, Юбил

Секционные ворота с торсионным механизмом — Мой дом — моя крепость

Конструкция

Торсионные пружины – работают на скручивание, располагаются на валу, который вращается приводным тросом, под действием веса полотна ворот. Накапливает энергию, когда оно опускается вниз, одновременно не давая упасть полотну, и отдает эту энергию, когда полотно нужно поднять вверх. Вал с торсионами располагается всегда горизонтально, над проемом ворот, или в глубине помещения, в случае низкого монтажа.

Выносливость механизма

Торсионные пружины не только внушительно выглядят, но и способны работать с любым весом ворот. Дело в том, что они подбираются индивидуально, исходя из размеров ворот, веса полотна, интенсивности использования. В случае очень тяжелых ворот, применяется двухвальная система балансировки. Для передачи крутящего момента между валами применяется цепь с натяжителем.

Ресурс

Несмотря на более внушительный вид торсионных пружин относительно пружин растяжения, ресурс работы двух типов пружин будет примерно одинаковым, при условии, если ворота грамотно установлены, и используются в спокойном, «бытовом» режиме, 4-6 подъемов-опусканий в день. Что и подтверждает заявленный ресурс работы заводом Алютех, у торсионных пружин такой же как и у растяжения – 25 000 циклов подъема-опускания ворот.

Аргументом в пользу торсионных пружин будет тот факт что, на промышленные ворота устанавливают только их. Это косвенно говорит о меньшем ресурсе последних.

Сложность монтажа

Торсионные пружины сложнее установить, они требуют предварительного натяжения на определенное число оборотов. Они более требовательны к проему, например, если стена на которую устанавливаются ворота имеет значительную кривизну, установить вал (а он состоит из двух частей) соосно будет сложно. Если же этого не сделать, в дальнейшем могут слетать троса с барабанов. Но правильно настроенные, они работают плавно, тихо и долго.

Обслуживание

Торсионные механизмы требуют периодического контроля, главным образом за состоянием тросиков, так как обрыв оных чреват заклиниванием или даже падением полотна. В процессе эксплуатации пружины устают и перестают поднимать полотно. В этом случае торсионные пружины можно будет подтянуть, и они прослужат еще.

Стоимость секционных ворот DoorHan

Гаражные ворота известного отечественного производителя компании Doorhan.

Продукция отличается доступной стоимостью и множеством вариантов исполнения как текстуры, так и цветовых решений и комплектаций.

Ориентировочная цена ворот DoorHan представлена в таблице, представленной ниже.

		ШИРИНА
		2000	2200	2400	2600	2800	3000	3200	3400	3600	3800	4000	4400	4800	5200	5600	6000
ВЫСОТА	1800	23616	24453	27323	28339	29475	29535	31269	36351	39819	39998	44362	46694	48846	54586	60983	66364
	1900	25469	26486	28817	30133	31687	31747	33540	38982	41552	40656	45079	47411	49444	55184	61641	67021
	2000	27023	27442	26486	28997	31687	35992	36650	39400	41792	42509	45678	49444	51596	56499	60923	64391
	2100	27203	27502	27442	29176	31927	35394	36590	38982	41014	42269	44303	48069	51836	55423	59548	62836
	2200	27323	27562	27622	29355	32225	35275	36530	37607	40177	42030	42987	46694	52134	54347	58173	61341
	2300	27801	28339	27562	29296	32046	35394	36888	37068	40536	42509	42090	45438	52254	54107	58830	61581
	2400	29774	30312	29535	29954	32465	35933	38742	37188	41612	44900	43824	46156	54586	55781	62956	66424
	2500	31927	32465	35096	31986	36171	37008	39998	47949	50102	51058	53032	56618	61461	67082	76229	82686
	2600	32106	32584	35693	32165	36530	37247	40237	48308	50521	51596	53808	57217	62657	68636	77424	83822
	2700	32225	32764	36171	32405	36949	37666	40536	48607	50999	52195	54706	57814	63793	70250	78560	84898
	2800	32345	33002	36112	33182	37666	37008	40715	49085	51358	51656	57037	60983	64750	72104	79935	86452
	2900	36949	37666	39639	37247	42629	47411	48189	51537	54526	56140	62836	64331	69233	76289	85436	94225
	3000	37905	38562	41731	44063	45259	46873	48368	54586	57755	59548	66005	68277	72821	80474	91833	100263
	3100	38982	39639	42867	45319	46454	48128	49684	56021	59309	61162	67799	70131	74794	82626	94344	102954

Цена включает в себя:

Полотно из сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры,
Тип подъема: Стандартный, Низкий (барабан впереди),
Дизайн внешней стороны: дизайн «Доска» со структурой «под дерево»,
RAL9003, RAL8014, RAL5005, RAL6005, RAL3005, RAL9006, RAL8017, RAL1014, RAL7004, RAL7016, RAL3000
Окрашенные торсионные пружины прошедшие дробеструйную обработку (рассчитаны до 25 000 циклов)RAL7004
Универсальный комплект крепежных элементов
Монтаж

Стоимость секционных ворот Alutech

Гаражные секционные ворота компании Alutech, которая хорошо себя зарекомендовала на международном рынке, и занимает лидирующие позиции по продажам ворот, роллетных систем и другого оборудования в России.

		ШИРИНА
		2000	2250	2500	2750	3000	3250	3500	3750	4000	4500	5000	5500	6000
ВЫСОТА	1750	27887	29914	33047	34828	34890	39988	45946	47236	52334	57985	63084	69902	78379
	1875	28625	30713	33108	34890	35627	40725	46867	48034	53194	58723	63944	70639	79116
	2000	30406	31265	31818	34890	40479	41831	46622	50184	53932	59520	64619	70455	75983
	2125	30713	31634	31941	35135	39067	41831	43797	49632	51720	56941	62961	66647	72420
	2250	31265	31879	31941	35319	38698	42752	46745	49692	50676	55712	61671	66831	72666
	2375	33476	34521	32862	35074	40418	45884	47298	52518	51782	56266	60320	71376	78440
	2500	35934	36977	34583	39435	41155	50246	59275	60258	62531	70639	77519	89128	97666
	2625	36241	37470	34951	39927	41954	50430	59520	61056	64558	71683	81327	91585	100245
	2750	36363	37408	35565	40418	43673	50430	60934	60996	66647	73649	82003	92076	102088
	2875	41585	43305	40479	48281	55959	57371	64005	66278	74140	78809	86609	99324	111242
	3000	42629	43550	50184	52334	55283	58784	67813	70332	77948	83846	91339	106818	118366

Цена включает в себя:

полотно из сэндвич-панелей толщиной 40 мм. Полиуретановое декоративное покрытие с частицами полиамида. Наружный и внутренний стальные листы панелей соединены между собой, что обеспечивает защиту от расслоения панелей. Наполнитель секций — пенополиуретан без фреона;
петли и регулируемые кронштейны из оцинкованной стали;
широкие возможности установки благодаря выдвижению рамы ворот в проем. Профили из горячеоцинкованной стали;
Тип подъема: Стандартный, Низкий (барабан впереди),
Окрашенные торсионные пружины (рассчитаны до 25 000 циклов)
Универсальный комплект крепежных элементов
Монтаж

Торсионная пружина: принцип работы | Стамо Пружины СПб

С момента своего появления пружины видоизменялись, становились более функциональными и надежными. На сегодняшний день насчитывается множество разновидностей, предназначенных для использования в самых разных механизмах, начиная с обычной прищепки, заканчивая сложной техникой. Одной из этих разновидностей является торсионная пружина. В чем заключаются ее отличия и особенности?

Что такое торсионная пружина

Торсион (в переводе с французского «torsion» означает скручивание) – это пружина, выполненная в виде вала большой длины, либо нескольких валов, соединенных последовательно и установленных параллельно. Как и все остальные виды пружин, торсионы представляют собой упругий элемент, накапливающий и передающий соседним деталям механическую энергию. Их особенностью и отличительной чертой является «работа на кручение».

Принцип действия заключается в следующем: на пружину направлена пара сил, функционирующих в параллельных плоскостях и находящихся перпендикулярно по отношению к ее оси. В рабочем состоянии торсион создает крутящий момент, достаточно мощный, чтобы сбалансировать довольно крупные механизмы.

Другой разновидностью являются винтовые пружины, которые отличаются от торсионов размерами и конструктивными особенностями.

Где применяются торсионные пружины

Торсионы широко распространены в различных областях:

Автомобилестроение (усиленные пружины часто устанавливают на подвесках внедорожников).
Производство секционных ворот (подъемный механизм, балансирующий конструкцию и облегчающей ее открывание).
Изготовление измерительных приборов и маятников.
Изготовление многопоточных редукторов (выравнивают моменты между параллельными передачами).

Многообразие сфер применения торсионов обусловлено их долговечностью и конструктивными особенностями. А чтобы они служили надежно на протяжении всего срока эксплуатации, необходимо правильно рассчитать жесткость пружины, подобрать оптимальную длину и диаметр. Имеет значение и материал изготовления, и антикоррозионное покрытие, и то, где и по какой технологии они произведены.

Торсионные пружины производства STAMO

Компания STAMO специализируется на производстве пружин с различными техническими характеристиками, в том числе уникальных, по индивидуальному заказу. У нас вы можете купить торсионные пружины, выбрав оптимальный вариант из широкого ассортимента каталога. Также вашему вниманию представлены пружины съемника, подвески, инструментальные, волновые и тарельчатые, газовые пружины по цене, привлекательной для оптовых и розничных покупателей. Отличное качество продукции обусловлено применением высококлассных материалов и современных технологий.

Если у вас появились вопросы о том, как выбрать и приобрести пружины производства STAMO, вы можете задать их по телефону +7 (812) 407-33-54.

СЕКЦИОННЫЕ ВОРОТА RSD02 — торсионный механизм

Гаражные секционные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров (ширина от 2000 до 6000 мм, высота от 1800 до 3100 мм).

Они изготавливаются с 10 типами подъема, в зависимости от условий монтажа. Широкий выбор типов подъема ворот позволяет монтировать их в гараже с различной геометрией внутреннего пространства, благодаря тому, что система уравновешивания полотна ворот закрепляется на притолоке над проемом, либо, в случае недостаточной высоты притолоки, на горизонтальных участках направляющих. Торсионный механизм, применяемый для балансировки полотна ворот серии RSD02, рассчитан на 25000 циклов открывания/закрывания.

Безопасность эксплуатации ворот обеспечивается благодаря применению в их конструкции защитных устройств от обрыва пружины, а также использованию опциональных устройств защиты от обрыва троса.

Секционые ворота в гараж.

Гаражные секционные ворота — это простая и надежная конструкция. Цена на секционные ворота в гараж зависит от типа исполнения, способа управления и других факторов. Открываться подъемные гаражные ворота могут как вручную, так и с помощью автоматики, для чего необходим монтаж потолочного привод для секционных ворот из серии Sectional либо вального привода для секционных ворот из серии Shaft). Для открывания гаражных ворот можно использовать пульты дистанционного управления ворот (ПДУ), проксими-карты, ключ-кнопку, GSM модуль позволяющий открывать секционные гаражные ворота с помощью любого телефона. В проем для безопасности можно установить фотоэлементы которые позволят исключить опускание полотна секционных гаражных ворот в случае если в проезде находится автомобиль, человек, животное.

Если вы хотите узнать цену на гаражные подъемные ворота или вам необходим ремонт гаражных секционных ворот — обращайтесь к нашим специалистам в Тольятти по тел: 74-89-40, 8 (9626) 148-940

РАЗМЕРЫ:

КОНСТРУКЦИЯ:

	Устройство защиты от разрыва троса с регулировкой натяжения Устанавливается в качестве нижнего кронштейна на полотно и в случае обрыва троса не дает воротам упасть.		Порошковое покрытие пружин Для улучшения механических свойств на торсионные пружины наносится цинк, а затем специальная порошковая краска.
	Устройство защиты от обрыва пружины В случае разрыва пружины устройство надежно блокирует вал, что предотвращает падение полотна ворот.		Боковые опоры и крышки Боковые опоры с центральным пазом обеспечивают точное позиционирование держателя ролика. Оцинкованные и окрашенные крышки устанавливаются на панели для защиты от повреждений и влаги.

Антикоррозионный пакет комплектующих
Рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для защиты от коррозии. «Антикоррозионный пакет» обладает увеличенным ресурсом работы и включает: окрашенную пружину; окрашенные направляющие; нержавеющие боковые опоры и петли с порошковым покрытием; нержавеющий трос; окрашенные боковые крышки; окрашенные детали полотна.

ДИЗАЙН:

ВИДЫ ПАНЕЛЕЙ

ТИПЫ ПОВЕРХНОСТИ


Гладкая	Stucco	Под дерево

ЦВЕТА «ПОД ДЕРЕВО»


Махагон	Венге	Золотой дуб

СТАНДАРТНЫЕ ЦВЕТА ПО RAL-КАРТЕ

По вашему желанию возможна покраска панелей в любой цвет согласно международной RAL-карте.
При выводе на печать цвета могут быть искажены, пользуйтесь оригинальной RAL-картой.

КОМПЛЕКТАЦИЯ:

Преимущества: обладает высокой надежностью, благодаря усовершенствованной конструкции и специально разработанной системе алюминиевых профилей; уменьшенная до 20мм высота порога (V5) позволяет беспрепятственно перемещать предметы через створку ворот.

Особенности конструкции: угловые соединения, усиленные стальными закладными элементами; неравнополочные профили, обеспечивающие калитке элегантный вид и повышенную прочность; двойная система уплотнителей для сохранения термоизоляционных свойств ворот; скрытый доводчик, незаметный с внешней и внутренней стороны ворот.

Дизайн: панели любого вида, типа поверхности и цвета, которые выпускает компания DoorHan; окантовка белого (RAL 9003), серого (RAL 7004) и коричневого (RAL 8014) цвета.

ОКНА


Виды окон для ворот серий RSD01 Compact, RSD01 и RSD02

Цвет окантовки окон


RAL 9003 белый	RAL 8014 коричневый	RAL 1004 золотой	RAL 9004 черный


Окно для ворот серий RSD01 Compact, RSD01 и RSD02	RAL 7001 серебристый

РИГЕЛЬНЫЙ ЗАМОК

Механический замок автоматически блокирует полотно ворот при закрывании.


Виды замков для ворот серий RSD01 Compact, RSD01 и RSD02

РУЧКИ

Все секционные ворота DoorHan оснащены специальными ручками, которые позволяют открывать ворота вручную. Они выступают изящным декоративным дополнением к дизайнерскому исполнению ворот. Эргономичная форма ручки облегчает процесс открывания ворот.

Типы пружин для секционных ворот

Какие бывают типы пружин секционных ворот

Секционные ворота можно считать наиболее удобным и практичным оборудованием. Однако их долговечность определяется не только условиями эксплуатации, но и качеством используемых комплектующих. Важнейший элемент конструкции в гаражных воротах подъемный механизм. В его основе лежит пружинная система и приводы, которые обеспечивают движение створок.

Классификация пружин для секционных ворот

Если приводить классификацию с учетом направления навивки, то пружины гаражных ворот можно разделить на левые и правые. Кроме того, существует типология по длине самой пружины, по внутреннему диаметру, а также по толщине прута. Наиболее значимым показателем считается число циклов работы, на которое рассчитаны пружины. В бытовых условиях достаточным считается количество от 15000 до 25000, а для промышленных предприятий может потребоваться и показатель в 1000000. В зависимости от балансировочной стороны створки, пружинные механизмы гаражных ворот подразделяют на торсионные и растяжные.

Что представляют собой торсионные пружины

Торсионная пружина для секционных ворот считается классическим вариантом и успешно применяется для балансировки веса створок как в промышленных конструкциях, так и в гаражных. В таких конструкциях вся масса полотна компенсируется за счет скручивания пружины, которая находится на валовом механизме выше уровня проема. Полотно фиксируется на вал с помощью тросов. В момент, когда система открывается, трос накручивается валом, поднимая сэндвич-панель. При раскручивании конструкция секционных гаражных ворот опускается.

Такой тип пружинного механизма предпочтителен, когда расстояние от верхней части проема до уровня потолка составляет как минимум 250 мм, но не более 400 мм. Это значение считается стандартным для притолоки в конструкции подъемно-секционных ворот. Если используются секционные ворота, конструкция которых не стандартна, то открывающееся полотно на сразу перемещается в горизонтальную плоскость, а может передвигаться вертикально относительно поверхности стены либо сантиметров на 60-70 выше проема.

Торсионный пружинный механизм подходит для створок, высота и ширина которых составляют до 5 метров. Система, как правило, дополнительно оснащена механизмом защиты от обрыва пружины и тросов. С его помощью можно существенно упростить поднятие створок даже шириной до 8 метров. Механизм обеспечивает надежную фиксацию и равномерно передвигает левую и правую стороны сэндвич-панелей. Конструкция защиты от обрыва это механизм, образуемый храповым колесом и стопорным элементом. Когда пружина раскручивается до определенного момента, пластинка с выдвигающимся стопорным элементом, встающим в паз и блокирующим вал.

Существуют конструкции, в которых дополнительно используется электропривод. Он монтируется на валовом механизме, и такое усовершенствование позволяет расширить возможности управления даже воротами, площадь которых превышает 20 кв.м.

Как работают пружины растяжения

Пружины растяжения это подъемные механизмы гаражных ворот, которые используются для створок шириной не более 3 м и высотой не больше 2,7 м. Размер притолоки должен составлять 150 мм. Пружины растяжения монтируются вертикально и расположены вдоль левой и правой направляющих. Секционные ворота с пружинами растяжения рассчитаны на 10000-15000 циклов открытий и закрытий.

Чтобы правильно понять, что отличает торсионные пружины для секционных ворот от пружин растяжения, нужно запомнить: первые обеспечивают подъем сэндвич-панелей за счет скручивания, а вторые за счет сжатия.

Важным конструктивным отличием между торсионным механизмом и пружинами растяжения можно считать следующий момент. В торсионном валовом механизме правая и левая часть сэндвич-панелей взаимосвязаны и соединены, а на пружине растяжения каждая сторона работает отдельно. Таким образом, если нагрузка приходится не на центральную часть створки, то одна сторона может прижиматься больше, чем другая (особенно часто это возникает тогда, когда для опускания ворот используется ручка, расположенная с одной стороны). При этом под воротами образуется зазор, разный по высоте с левой и правой стороны. Если устройство секционных гаражных ворот предполагает установку привода, то этого недостатка можно избежать.

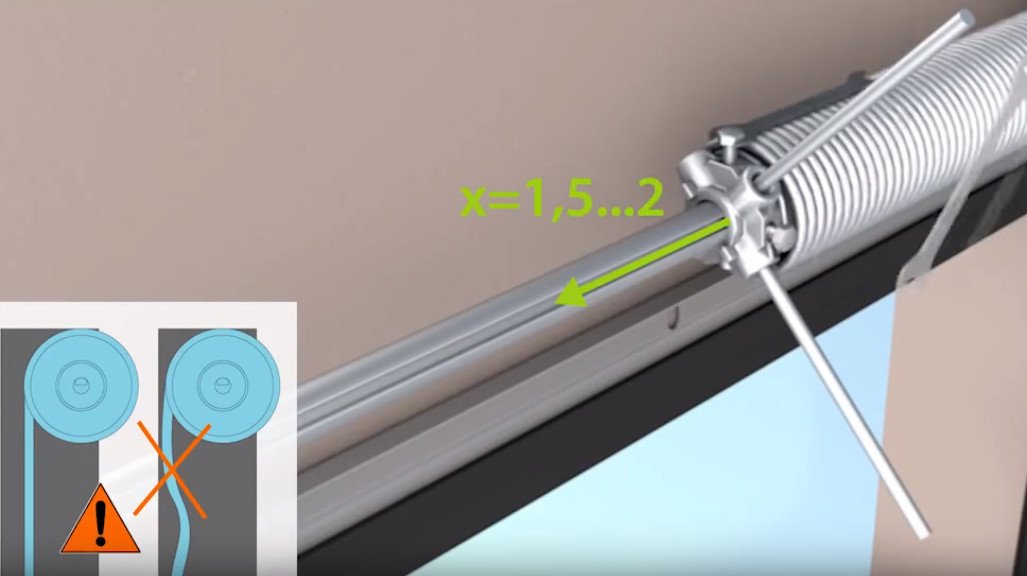

Для чего нужна регулировка пружин секционных ворот

Длительный и бесперебойный срок службы конструкции зависит от работы абсолютно каждого элемента. В частности, периодически требуется регулировка пружин секционных ворот, за счет чего достигается хорошее натяжение и устраняется провисание тросов.

Перед тем, как приступить к работе, нужно привести створки в опущенное состояние, при котором пружинный механизм ослабится. Теперь необходимо найти винт, который фиксирует кронштейн, оснащенный храповой муфтой. Винт выкручивается обычным шестигранником, после чего с муфты снимается блокировка. Вкручиваем винт назад. Цель этих действий придать барабану свободное вращение, а затем намотать на него трос. Наматывать следует до тех пор, пока трос будет минимум провисать, а затем винт вкрутить в первоначальное положение. Пружинный механизм потребуется слегка подтянуть, — не более двух оборотов.

Валы следует проворачивать одновременно, чтобы не допустить провисания створок. Если же провисание все-таки обнаружено, со стороны образовавшегося дефекта необходимо снова раскрутить болты муфты и провернуть валовый механизм. После окончательной регулировки болты затягиваются для обеспечения их надежной фиксации. Необходимость в натяжении или, наоборот, ослаблении пружин может возникать периодически в процессе эксплуатации ворот. Своевременная регулировка позволит предотвратить преждевременный износ конструкции.

Поломки и неисправности в пружинных механизмах секционных ворот

Возникают некоторые ситуации, которые напрямую могут указывать о неисправности того или иного механизма. Устройство гаражных ворот представляет собой цельную, единую конструкцию, в которой малейшее нарушение приводит к выходу из строя всего механизма. О том, что требуется замена пружин торсионных ворот, может свидетельствовать не поднимающееся полотно ворот. Пружины имеют свойство деформироваться или полностью обрываться. Специалисты рекомендуют обращаться к мастерам по обслуживанию и ремонту секционных ворот не реже одного раза в полгода, если частота открываний и закрываний в течение одного дня превышает 20.

Новые пружины для секционных ворот купить придется еще и в том случае, если открывание и опускание сэндвич-панелей происходит с большими задержками и паузами, если конструкция периодически заклинивает. Неправильная балансировка пружин приводит к тугому ходу ворот, но если регулировка не дала положительного результата, значит, они пришли в негодность и нуждаются в замене. Сделать это нужно как можно скорее, чтобы избежать деформации направляющих и перекоса створок конструкции.

Версия для печати

Гаражные секционные ворота из однослойных панелей с торсионным механизмом

Гаражные ворота серии RSD02 SLP(Single-Layer Panel) рассчитаны на установку в проемы небольших размеров. Подойдут для помещений не требующих дополнительной теплоизоляции. Могут быть установлены в помещения с притолокой от 210 мм и боковыми расстояниями от 120 мм. Размеры проема: ширина — от 2 000 до 3 500 мм; высота — от 1 800 до 3 000 мм.

Внешняя сторона однослойных секционных ворот

Внутренняя сторона однослойных секционных ворот

Зона применения


Помещения не требующие дополнительной теплоизоляции (гаражи, подсобные помещения)	Крытый гаражный комплекс, паркинги

Дизайн

Доска

Тип поверхности


Stucco — внешняя	Stucco — внутренняя

Цвета лицевых поверхностей панелей


Цвет панели снаружи — RAL 9003 белый	Цвет панели внутри — серый (грунт)

ТАБЛИЦА РАЗМЕРОВ

РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Направляющие для полотна ворот

4. Опора с роликодержателем и роликом

5. Вертикальная стойка

6. Боковая крышка

7. Кронштейн крепления направляющей

8, Кронштейн крепления изгибов

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Уселитель однослойной панели

12. Однослойные панели

13. Нижний угловой кронштейн

14. Нижний профиль и уплотнитель

15. Ручка

16. Внутренняя петля

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Низкий подъем, барабан спереди

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ

Стандартный подъем

СТАНДАРТНЫЙ ПОДЪЕМ

Перекрут яичка: основы практики, анатомия, патофизиология

webmd.com»> Schick MA, Sternard BT. Перекрут яичка. 2020 Январь [Medline]. [Полный текст].

Ta A, D’Arcy FT, Hoag N, D’Arcy JP, Lawrentschuk N. Перекрут яичка и острая мошонка: текущее неотложное лечение. евро J Emerg Med . 2015 11 августа 37-41. [Медлайн].

Barbosa JA, Denes FT, Nguyen HT. Перекрут яичка — можем ли мы улучшить лечение острой мошонки ?. Дж Урол . 2016 июн.195 (6): 1650-1. [Медлайн].

Острая мошонка. Американская урологическая ассоциация. Доступно на https://www.auanet.org/education/acute-scrotum.cfm. Июнь 2018; Дата обращения: 30 октября 2020 г.

Sheth KR, Keays M, Grimsby GM, Granberg CF, Menon VS, DaJusta DG, et al. Диагностика перекрута яичка до урологической консультации и визуализации: проверка оценки TWIST. Дж Урол . 2016 июн.195 (6): 1870-6.[Медлайн].

Barthold JS. Патологии яичек и мошонки и их хирургическое лечение. Макдугал WS, Кавусси Л.Р., Новик А.С., Партин А.В., Питерс Калифорния, ред. Урология Кэмпбелла-Уолша . 10-е изд. Филадельфия, Пенсильвания: У. Б. Сондерс; 2012. 642-5.

Угуз С., Йилмаз С., Гурагац А., Топуз Б., Айдур Э. Ассоциация перекрута и рака яичка: ретроспективное исследование. Клиника рака гениторин . 2016 14 февраля (1): e55-7.[Медлайн].

Sauvestre F, André G, Harran MH, Hemard M, Carles D, Pelluard F. Пренатальный перекрут яичка: не всегда в конце третьего триместра. Урология . 2016 Март 89: 132–3. [Медлайн].

Догра В., Бхатт С. Острая болезненная мошонка. Radiol Clin North Am . 2004 г., 42 (2): 349-63. [Медлайн].

Roth CC, Mingin GC, Ortenberg J. Спасение двустороннего асинхронного перинатального перекрута яичка. Дж Урол . 2011 июн.185 (6 приложение): 2464-8. [Медлайн].

Кар А, Озден Э, Якупоглу Ю.К., Кефели М, Сарыкая С., Йылмаз А.Ф. Экспериментальный односторонний перекрут семенного канатика: влияние ингибитора фермента полиполимеразы на гистопатологические и биохимические изменения в раннем и позднем периодах в ипсилатеральных и контралатеральных яичках. Урология . 2010 Август 76 (2): 507.e1-5. [Медлайн].

Бени-Исраэль Т., Гольдман М., Бар Хаим С., Козер Э.Клинические предикторы перекрута яичек в педиатрической отделении неотложной помощи. Am J Emerg Med . 2010 сентября, 28 (7): 786-9. [Медлайн].

webmd.com»> Кубильос Дж., Палмер Дж. С., Фридман СК, Фрейл Дж., Лоу ФК, Палмер Л.С. Семейный перекрут яичка. Дж Урол . 2011 июн.185 (6 приложение): 2469-72. [Медлайн].

Cost NG, Bush NC, Barber TD, Huang R, Baker LA. Перекрут яичка у детей: демография национальной орхиопексии по сравнению с частотой орхиэктомии. Дж Урол . 2011 июн.185 (6 приложение): 2459-63. [Медлайн].

Каттолика Е.В., Кароль Дж.Б., Ранкин К.Н., Кляйн Р.С. Высокая скорость спасения яичек при перекруте семенного канатика. Дж Урол . 1982 июл.128 (1): 66-8. [Медлайн].

Рингдаль Э., Тиг Л. Перекрут яичка. Ам Фам Врач . 2006 15 ноября. 74 (10): 1739-43. [Медлайн].

Сунь Дж., Лю GH, Чжао Х.Т., Ши ЧР. Долгосрочное влияние препубертатного перекрута яичка на сперматогенез. Урол Инт . 2006. 77 (3): 275-8. [Медлайн].

Пури П., Бартон Д., О’Доннелл Б. Препубертатный перекрут яичка: последующая фертильность. Дж Педиатр Хирург . 1985 г., 20 (6): 598-601. [Медлайн].

Coley BD. Острая педиатрическая мошонка. УЗИ . 2006. 1: 485-96. [Полный текст].

Ян Ц. младший, Сонг Б, Лю Х, Вэй Г. Х., Лин Т, Хе DW. Острая мошонка у детей: 18-летнее ретроспективное исследование. Скорая педиатрическая помощь . 2011 Апрель 27 (4): 270-4. [Медлайн].

Джонстон Б.И., Винер Дж. С.. Прерывистый перекрут яичка. БЖУ Инт . 2005 Май. 95 (7): 933-4. [Медлайн].

Хайн MH, Herz DB, Bellinger MF, Schneck FX. Прерывистый перекрут семенного канатика предвещает повышенный риск острого инфаркта яичка. Дж Урол . 2008 октябрь 180 (4 доп.): 1729-32. [Медлайн].

Creagh TA, McDermott TE, McLean PA, Walsh A.Прерывистый перекрут яичка. BMJ . 1988 20-27 августа. 297 (6647): 525-6. [Медлайн]. [Полный текст].

Шмитц Д., Сафранек С. Клинические исследования. Насколько полезен физический осмотр при диагностике перекрута яичка? J Fam Pract . 2009 августа 58 (8): 433-4. [Медлайн].

Barbosa JA, Tiseo BC, Barayan GA, Rosman BM, Torricelli FC, Passerotti CC, et al. Разработка и первоначальная проверка системы баллов для диагностики перекрута яичка у детей. Дж Урол . 2013 май. 189 (5): 1859-64. [Медлайн].

He M, Li M, Zhang W. Прогноз орхиопексии перекрута яичка. Андрология . 2020, 52 февраля (1): e13477. [Медлайн].

Cicek T, Togan T., Akbaba K, Narci H, Aygun C. Значение среднего объема тромбоцитов в сыворотке крови при перекруте яичка. J Int Med Res . 2015 июн. 43 (3): 452-9. [Медлайн].

Перетти М., Зампиери Н., Бертоцци М., Бьянки Ф., Патане С., Спиго В. и др.Средний объем тромбоцитов и перекрут яичка: новые результаты. Урол Дж . 2019 21 февраля. 16 (1): 83-85. [Медлайн]. [Полный текст].

Доен С., Форнара П., Кауш И., Бюттнер Х., Фридрих Х. Дж., Йохам Д. Значение белков острой фазы в дифференциальной диагностике острой мошонки. Евро Урол . 2001 Февраль 39 (2): 215-21. [Медлайн].

Прандо Д. Перекрут семенного канатика: основные серые и допплеровские сонографические признаки. Визуализация брюшной полости .2009 сентябрь-октябрь. 34 (5): 648-61. [Медлайн].

Догра В.С., Бхатт С., Рубенс Д. Сонографическая оценка перекрута яичка. УЗИ . 2006. 1: 55-66.

Ягиль Ю., Народицкий И., Милхем Дж., Лейба Р., Лейдерман М., Бадаан С. и др. Роль ультразвуковой допплерографии в диагностике острого состояния мошонки в отделении неотложной помощи. J Ультразвук Med . 2010, 29 января (1): 11-21. [Медлайн].

Тургут А.Т., Бхатт С., Догра В.С.Острая болезненная мошонка. УЗИ . 2008. 3: 93-107.

Cassar S, Bhatt S, Paltiel HJ, Dogra VS. Роль спектральной допплерографии в оценке частичного перекрута яичка. J Ультразвук Med . 2008 27 ноября (11): 1629-38. [Медлайн].

Blaivas M, Sierzenski P, Lambert M. Экстренная оценка пациентов с острой мошонкой с помощью прикроватной ультрасонографии. Acad Emerg Med . 2001 Янв.8 (1): 90-3. [Медлайн].

Bomann JS, Moore C. Ультразвуковое исследование болезненного яичка у постели больного: до и после ручной деформации врачом скорой помощи. Acad Emerg Med . 2009 16 (4): 366. [Медлайн].

Moschouris H, Stamatiou K, Lampropoulou E, Kalikis D, Matsaidonis D. Визуализация острой мошонки: есть ли место для ультразвукового исследования с контрастированием? Инт Браз Дж Урол . 2009 ноябрь-декабрь. 35 (6): 692-702; обсуждение 702-5.[Медлайн].

Ботчер М., Кребс Т., Бергхольц Р., Венке К., Аронсон Д., Рейнсхаген К. Клинические и сонографические особенности предсказывают перекрут яичка у детей: проспективное исследование. БЖУ Инт . 2013 декабрь 112 (8): 1201-6. [Медлайн].

Crawford P, Crop JA. Оценка образований мошонки. Ам Фам Врач . 2014 1 мая. 89 (9): 723-7. [Медлайн].

Altinkilic B, Pilatz A, Weidner W. Обнаружение нормальной интратестикулярной перфузии с помощью дуплексной сонографии с цветовой кодировкой устраняет необходимость исследования мошонки у пациентов с подозрением на перекрут яичка. Дж Урол . 2013 май. 189 (5): 1853-8. [Медлайн].

Nason GJ, Tareen F, McLoughlin D, McDowell D, Cianci F, Mortell A. Исследование мошонки при острой боли в мошонке: 10-летний опыт работы в двух педиатрических отделениях третичного уровня. Scand J Urol . 2013 Октябрь 47 (5): 418-22. [Медлайн].

МакДауэлл Дж., Адам А., Гербер Л., Enyuma COA, Aigbodion SJ, Buchanan S, et al. Ультразвуковой «знак водоворота» при перекруте яичка: ценный инструмент или трата драгоценного времени? Систематический обзор и метаанализ. Emerg Radiol . 2018 июн.25 (3): 281-292. [Медлайн].

Тераи А., Йошимура К., Ичиока К., Уэда Н., Уцуномия Н., Кохей Н. и др. Динамическая контрастно-усиленная магнитно-резонансная томография с субтракцией в диагностике перекрута яичка. Урология . 2006 июн. 67 (6): 1278-82. [Медлайн].

Burgu B, Aydogdu O, Huang R, Soygur T., Yaman O, Baker L. Пилотное технико-экономическое обоснование транскротальной ближней инфракрасной спектроскопии для оценки острой мошонки у взрослых. Дж Урол . 2013 29 января. [Medline].

Рамачандра П., Палацци К.Л., Холмс Н.М., Мариетти С. Факторы, влияющие на скорость спасения яичек при остром перекруте яичек в педиатрическом центре третичного уровня. Вест Дж. Emerg Med . 2015 16 января (1): 190-4. [Медлайн]. [Полный текст].

webmd.com»> Sharp VJ, Киран К., Арлен А.М. Перекрут яичка: диагностика, оценка и лечение. Ам Фам Врач . 2013 15 декабря. 88 (12): 835-40.[Медлайн].

Filho AC, Oliveira Rodrigues R, Riccetto CL, Oliveira PG. Улучшение спасения органов при перекруте яичка: сравнительное исследование между пациентами, подвергавшимися или не подвергавшимся предоперационной ручной деформации. Дж Урол . 2016 30 сентября. [Medline].

Güneş M, Umul M, elik AO, Armaan HH, Değirmenci B. Новый подход к ручному деформированию атипичного (наружного) перекрута яичка под контролем прикроватной допплерографии. Кан Урол Assoc J . 2015 сен-окт. 9 (9-10): E676-8. [Медлайн]. [Полный текст].

Амели М., Хашеми М.С., Могимиан М., Шокухи М. Защитный эффект тадалафила и верапамила на функцию яичек и окислительный стресс после перекручивания / деторсии у взрослых самцов крыс. Андрология . 2018 19 июня. E13068. [Медлайн].

Ghasemnejad-Berenji M, Ghazi-Khansari M, Pashapour S, Jafari A, Yazdani I, Ghasemnejad-Berenji H, et al. Синергетический эффект рапамицина и метформина против апоптоза зародышевых клеток и оксидативного стресса после ишемии / реперфузии яичек, вызванной перекрутом / деторсией у крыс. Биомед Фармакотер . 2018 Сентябрь 105: 645-651. [Медлайн].

Парк К., Чой Х. Эволюция орхиопексии: исторический аспект. Корейский Дж. Урол . 2010 Март 51 (3): 155-60. [Медлайн]. [Полный текст].

Dajusta DG, Granberg CF, Villanueva C, Baker LA. Современный обзор перекрута яичка: новые концепции, новейшие технологии и потенциальные методы лечения. Дж Педиатр Урол . 2012 5 октября. [Medline]. [Полный текст].

webmd.com»> Lian BS, Ong CC, Chiang LW, Rai R, Nah SA. Факторы, предсказывающие атрофию яичка после спасения яичка после перекрута. Eur J Pediatr Surg . 2015 28 октября. [Medline].

Kozminski DJ, Kraft KH, Bloom DA. Орхиопексия без наложения швов прозрачной фиксации: 29-летний опыт. Дж Урол . 2015 декабрь 194 (6): 1743-7. [Медлайн].

Лян Т., Меткалф П., Севчик В., Нога М. Ретроспективный обзор диагностики и лечения детей, поступающих в педиатрическое отделение с острой мошонкой. AJR Am J Roentgenol . 2013 май. 200 (5): W444-9. [Медлайн].

Механизмы перекрута яичек и потенциальные защитные агенты

1
Ахмед, Ф. А., Уилан, Дж., Джекье, А. М. и Камминс, Дж. М. Повреждение семенников крыс, вызванное скручиванием, не влияет на митохондриальное дыхание или накопление митохондриальных мутаций. Внутр. Дж. Андрол. 23 , 347–356 (2000).
CAS PubMed Google ученый

2
Регадера, Дж., Nistal, M. & Paniagua, R. Testis, придаток яичка и семенной канатик у пожилых мужчин. Корреляция ангиографических и гистологических исследований с системным артериосклерозом. Arch. Патол. Лаборатория. Med. 109 , 663–667 (1985).
CAS PubMed Google ученый

3
Ciftci, A.O., Senocak, M.E., Tanyel, F.C. & Buyukpamukcu, N. Клинические предикторы для дифференциальной диагностики острой мошонки. Eur.J. Pediatr. Surg. 14 , 333–338 (2004).
CAS PubMed Google ученый

org/ScholarlyArticle»> 4
МакЭндрю, Х. Ф., Пембертон, Р., Кикирос, С. С. и Голлоу, И. Заболеваемость и исследование острых проблем мошонки у детей. Pediatr. Surg. Int. 18 , 435–437 (2002).
CAS PubMed Google ученый

5
Макела, Э., Lahdes-Vasama, T., Rajakorpi, H. & Wikstrom, S. 19-летний обзор педиатрических пациентов с острой мошонкой. Сканд. J. Surg. 96 , 62–66 (2007).
CAS PubMed Google ученый

6
Барада, Дж. Х., Вайнгартен, Дж. Л. и Кроми, У. Дж. Спасение яичек и возрастная задержка перекрута яичка. J. Urol. 142 , 746–748 (1989).
CAS PubMed Google ученый

org/ScholarlyArticle»> 7
Рингдаль, Э.И Тиг, Л. Перекрут яичка. Am. Fam. Врач 74 , 1739–1743 (2006).
PubMed Google ученый

8
Williamson, R.C.N. Смерть в мошонке: перекрут яичка. N. Engl. J. Med. 296 , 338 (1977).
CAS PubMed Google ученый

9
Акгюр, Ф. М., Килинч, К., Актуг, Т. и Ольгунер, М.Эффект предварительной обработки аллопуринолом перед деформацией перекрута яичка. J. Urol. 151 , 1715–1717 (1994).
PubMed Google ученый

10
Lysiak, J. J. et al. . Важная роль нейтрофилов в специфическом для половых клеток апоптозе после ишемии / реперфузионного повреждения яичка мыши. Biol. Репрод. 65 , 718–725 (2001).
CAS PubMed Google ученый

11
Тернер Т.T., Bang, H. J. и Lysiak, J. L. Молекулярная патология экспериментального перекрута яичка предполагает дополнительную терапию к хирургическому вмешательству. J. Urol. 172 , 2574–2578 (2004).
CAS PubMed Google ученый

12
Cuzzocrea, S., Riley, D. P., Caputi, A. P. & Salvemini, D. Антиоксидантная терапия: новый фармакологический подход к шоку, воспалению и ишемии / реперфузионному повреждению. Pharmacol.Ред. 53 , 135–159 (2001).
CAS PubMed Google ученый

org/ScholarlyArticle»> 13
Рейли П. М., Шиллер Х. Дж. И Балкли Г. Б. Фармакологический подход к повреждению тканей, опосредованному свободными радикалами и другими реактивными метаболитами кислорода. Am. J. Surg. 161 , 488–503 (1991).
CAS PubMed Google ученый

14
Устюн, Х. и др. . Влияние ингибиторов фосфодиэстеразы 5 на апоптоз и синтазы оксида азота при перекруте яичка: экспериментальное исследование. Pediatr. Surg. Int. 24 , 205–211 (2008).
PubMed Google ученый

15
Гуидо, Д. М., МакКорд, Дж. М., Райт, Р. М. и Репин, Дж. Э. Отсутствие транспорта электронов (состояние Rho 0) восстанавливает рост Saccharomyces cerevisiae с дефицитом супероксид марганца в условиях гипероксии. Доказательства электронного транспорта как основного источника образования супероксида in vivo . J. Biol. Chem. 268 , 26699–26703 (1993).
CAS PubMed Google ученый

16
Юнг, Дж. Э. и др. . Реперфузия и нейроваскулярная дисфункция при инсульте: от основных механизмов к потенциальным стратегиям нейрозащиты. Мол. Neurobiol. 41 , 172–179 (2010).
CAS PubMed PubMed Central Google ученый

17
Зини, А., О’Брайан, М.К., Магид, М.С. и Шлегель, П.Н. Иммуногистохимическая локализация эндотелиальной синтазы оксида азота в яичках, придатках яичка и семявыносящего протока человека предполагает возможную роль оксида азота в сперматогенезе, сперме. созревание и запрограммированная гибель клеток. Biol. Репрод. 55 , 935–941 (1996).
CAS PubMed Google ученый

18
Сираиси, К., Naito, K. & Yoshida, K. Оксид азота способствует некрозу половых клеток в отсроченной фазе после экспериментального перекрута яичка крысы. Biol. Репрод. 65 , 514–521 (2001).
CAS PubMed Google ученый

19
Doutheil, J., Althausen, S., Treiman, M. & Paschen, W. Влияние оксида азота на гомеостаз кальция эндоплазматического ретикулума, синтез белка и энергетический метаболизм. Cell Calcium 27 , 107–115 (2000).
CAS PubMed Google ученый

org/ScholarlyArticle»> 20
Синха Хиким, А. П. и Свердлофф, Р. С. Гормональный и генетический контроль апоптоза зародышевых клеток в яичках. Ред. Репродукция. 4 , 38–47 (1999).
CAS PubMed Google ученый

21
Lysiak, J. J., Turner, S. D., Turner, T. T. Молекулярный путь апоптоза зародышевых клеток после ишемии / реперфузии семенников крысы. Biol. Репрод. 63 , 1465–1472 (2000).
CAS PubMed Google ученый

22
Гуте, Д. К., Исида, Т., Яримизу, К. и Кортуис, Р. Дж. Воспалительные реакции на ишемию и реперфузию в скелетных мышцах. Мол. Клетка. Biochem. 179 , 169–187 (1998).
CAS PubMed Google ученый

org/ScholarlyArticle»> 23
Лефер, А.М. Роль бета2-интегринов и членов суперсемейства иммуноглобулинов в ишемии-реперфузии миокарда. Ann. Грудной. Surg. 68 , 1920–1923 (1999).
CAS PubMed Google ученый

24
Lysiak, JJ, Nguyen, QA, Kirby, JL & Turner, TT Ишемия-реперфузия яичка мыши стимулирует экспрессию провоспалительных цитокинов и активацию N-концевой киназы c-jun на пути к E-селектин выражение. Biol. Репрод. 69 , 202–210 (2003).
CAS PubMed Google ученый

25
Lysiak, J. J., Bang, H. J., Nguyen, Q. A. & Turner, T. T. Активация пути ядерного фактора каппа b после ишемии-реперфузии семенников мыши. Дж. Андрол. 26 , 129–135 (2005).
CAS PubMed Google ученый

26
Moon, C. и др. . Экспрессия молекулы адгезии CD44 в семенниках крыс с ишемией / реперфузионным повреждением. J. Vet. Med. Sci. 68 , 761–764 (2006).
CAS PubMed Google ученый

27
Weidemann, A. & Johnson, R.S. Биология HIF-1alpha. Cell Death Differ. 15 , 621–627 (2008).
CAS PubMed Google ученый

28
Палладино, М.А. и др. . Миелоидноклеточный лейкоз-1 (Mc1–1) является геном-кандидатом для индуцируемого гипоксией фактора-1 (HIF-1) в яичках. Репродукция. Биол. Эндокринол. 10 , 104 (2012).
CAS PubMed PubMed Central Google ученый

29
Пирет, Дж. П., Моттет, Д., Раес, М. и Михилс, С. Является ли HIF-1альфа про- или антиапоптотическим белком? Biochem. Pharmacol. 64 , 49–53 (2002).
Google ученый

30
Беккер, Э. Дж., Прилламан, Х. М. и Тернер, Т. Т. Микроваскулярный кровоток изменяется после восстановления перекрута яичка у крысы. J. Urol. 157 , 1493–1498 (1997).
CAS PubMed Google ученый

31
Damber, J. E., Lindahl, O. , Selstam, G. & Tenland, T. Тестикулярный кровоток, измеренный с помощью лазерного доплеровского расходомера: острые эффекты катехоламинов. Acta Physiol. Сканд. 115 , 209–215 (1982).
CAS PubMed Google ученый

32
Коллин, О., Берг, А., Дамбер, Дж. Э. и Видмарк, А. Контроль вазомоции яичек с помощью тестостерона и канальцевых факторов у крыс. J. Reprod. Fertil. 97 , 115–121 (1993).
CAS PubMed Google ученый

33
Тернер Т.Т., Каплис, Л. и Миллер, Д. В. Микрососудистый кровоток в яичках: изменение после эрадикации клеток Лейдига и ишемии, но не экспериментального варикоцеле. Дж. Андрол. 17 , 239–248 (1996).
CAS PubMed Google ученый

org/ScholarlyArticle»> 34
Aalkjaer, C. & Nilsson, H. Vasomotion: клеточный фон для осциллятора и для синхронизации гладкомышечных клеток. Br. J. Pharmacol. 144 , 605–616 (2005).
CAS PubMed PubMed Central Google ученый

35
Дамбер, Дж. Э., Берг, А. и Видмарк, А. Тестикулярный кровоток и микроциркуляция у крыс после лечения диметилсульфонатом этана. Biol. Репрод. 37 , 1291–1296 (1987).
CAS PubMed Google ученый

36
Damber, J. E., Maddocks, S., Widmark, A.& Bergh, A. Тестостерон может поддерживать кровоток в яичках и вазодвигание у крыс с истощенными клетками Лейдига. Внутр. Дж. Андрол. 15 , 385–393 (1992).
CAS PubMed Google ученый

org/ScholarlyArticle»> 37
Goldwasser, B., Weissenberg, R., Lunenfeld, B., Nativ, O. & Many, M. Качество спермы и гормональный статус пациентов после перекрута яичка. Андрология 16 , 239–243 (1984).
CAS PubMed Google ученый

38
Райан П. К., Уилан С. А., Гаффни Э. Ф. и Фитцпатрик Дж. М. Влияние одностороннего экспериментального перекрута яичек на сперматогенез и фертильность. Br. J. Urol. 62 , 359–366 (1988).
CAS PubMed Google ученый

39
Чен Л. и др. . Перфузия крови контралатерального яичка оценивается с помощью ультразвука с контрастным усилением у кроликов с односторонним перекрутом яичка. Азиатский Дж. Андрол. 11 , 253–260 (2009).
PubMed PubMed Central Google ученый

40
Меликоглу, М., Гунтекин, Э., Эркилик, М. и Каравели, С. Контралатеральный кровоток в яичках при одностороннем перекруте яичка, измеренный методом клиренса 133Xe. Br. J. Urol. 69 , 633–635 (1992).
CAS PubMed Google ученый

41
Таньель, Ф.C., Buyukpamukcu, N. & Hicsonmez, A. Контралатеральный кровоток яичек при одностороннем перекруте яичек. Br. J. Urol. 63 , 522–524 (1989).
CAS PubMed Google ученый

42
Минутоли, Л. и др. . Доказательства роли митоген-активированной протеинкиназы 3 / митоген-активированной протеинкиназы в развитии ишемии-реперфузии яичек. Biol. Репрод. 73 , 730–736 (2005).
CAS PubMed Google ученый

43
Харрисон, Р. Г., Льюис-Джонс, Д. И., Морено де Марваль, М. Дж. И Коннолли, Р. С. Механизм повреждения контралатерального яичка у крыс с ишемическим яичком. Ланцет 2 , 723–725 (1981).
CAS PubMed Google ученый

44
Чой, Х. и др. . Изменения клеточного метаболизма в контралатеральном яичке после перекрута семенного канатика у крыс. J. Urol. 150 , 577–580 (1993).
CAS PubMed Google ученый

45
Сарица К. и др. . Влияние экспериментального перекрута семенного канатика на контралатеральное яичко у крыс. Оценка уровня фермента, поглощающего свободные радикалы кислорода, в тканях. Урол.Int. 58 , 208–212 (1997).
CAS PubMed Google ученый

46
Пури П., Бартон Д. и О’Доннелл Б. Препубертатный перекрут яичка: последующая фертильность. J. Pediatr. Surg. 20 , 598–601 (1985).
CAS PubMed Google ученый

47
Косентино, М. Дж., Рабиновиц, Р., Валво, Дж. Р. и Кокетт, А.T. Влияние препубертатного перекрута семенного канатика на последующую фертильность у крыс. Дж. Андрол. 5 , 93–98 (1984).
CAS PubMed Google ученый

org/ScholarlyArticle»> 48
Андерсон, Дж. Б. и Уильямсон, Р. С. Фертильность после перекрута семенного канатика. Br. J. Urol. 65 , 225–230 (1990).
CAS PubMed Google ученый

49
Бартч, Г., Франк, С., Марбергер, Х. и Микуз, Г. Перекрут яичка: поздние результаты с особым вниманием к фертильности и эндокринной функции. J. Urol. 124 , 375–378 (1980).
CAS PubMed Google ученый

50
Джунджхунвала, Дж. С., Десал, А. и Кропп, К. А. Перекрут семенного канатика. Экспериментальное исследование. Инвест. Урол. 13 , 318–320 (1976).
CAS PubMed Google ученый

org/ScholarlyArticle»> 51
Тернер Т.Т. Острый экспериментальный перекрут яичка. Не влияет на контралатеральное яичко. Дж. Андрол. 6 , 65–72 (1985).
CAS PubMed Google ученый

52
Hadziselimovic, F., Snyder, H., Duckett, J. & Howards, S. Гистология яичек у детей с односторонним перекрутом яичка. J. Urol. 136 , 208–210 (1986).
CAS PubMed Google ученый

53
Андерсон, Дж.Б. и Уильямсон, Р. С. Судьба яичек человека после одностороннего перекрута семенного канатика. Br. J. Urol. 58 , 698–704 (1986).
CAS PubMed Google ученый

org/ScholarlyArticle»> 54
Андерсон, М. Дж., Данн, Дж. К., Липшульц, Л. И. и Кобурн, М. Качество спермы и эндокринные параметры после острого перекрута яичка. J. Urol. 147 , 1545–1550 (1992).
CAS PubMed Google ученый

55
Тернер Т.Т. и Браун, К. Дж. Перекрут семенного канатика: потеря сперматогенеза, несмотря на возвращение кровотока. Biol. Репрод. 49 , 401–407 (1993).
CAS PubMed Google ученый

56
Бейкер, Л. А. и Тернер, Т. Т. Функция клеток Лейдига после экспериментального перекрута яичка, несмотря на потерю сперматогенеза. Дж. Андрол. 16 , 12–17 (1995).
CAS PubMed Google ученый

org/ScholarlyArticle»> 57
Копера, И.А., Билиниска, Б., Ченг, К. Ю. и Мрук, Д. Д. Соединения Сертоли и зародышевых клеток в яичках: обзор последних данных. Philos. Пер. R. Soc. Лондон. B Biol. Sci. 365 , 1593–1605 (2010).
CAS PubMed PubMed Central Google ученый

58
Steinberger, E. & Tjioe, D. Y. Сперматогенез в семенниках крыс после экспериментальной ишемии. Fertil. Стерил. 20 , 639–649 (1969).
CAS PubMed Google ученый

59
Turner, T. T., Lysiak, J. J., Shannon, J. D., Nguyen, Q. A. и Bazemore-Walker, C.R. Перекрут яичка изменяет присутствие определенных белков в семенниках мышей, а также статус фосфорилирования определенных белков. Дж. Андрол. 27 , 285–293 (2006).
CAS PubMed Google ученый

60
Сахинканат, Т., Озкан, К. У., Толун, Ф. И., Чиралик, Х. и Имрек, С. С. Защитный эффект ишемического прекондиционирования на семенники крысы. Репродукция. Биол. Эндокринол. 5 , 47 (2007).
PubMed PubMed Central Google ученый

61
Эрол Б. и др. . Варденафил снижает повреждение яичек у крыс после ишемии / реперфузии. Kaohsiung J. Med. Sci. 25 , 374–380 (2009).
CAS PubMed Google ученый

62
Ромеро, Ф. Дж. и др. . Продукты перекисного окисления липидов и антиоксиданты при заболеваниях человека. Environ. Перспектива здоровья. 106 , 1229–1234 (1998).
CAS PubMed PubMed Central Google ученый

63
Истанбуллуоглу, М. О. и др. . Эффекты варденафила на повреждение перекрута / деторсии яичек: экспериментальное исследование на свиньях. Урол. Int. 86 , 228–232 (2011).
CAS PubMed Google ученый

64
Йилдиз, Х., Дурмус, А. С., Симсек, Х. и Яман, М. Защитный эффект цитрата силденафила при повреждении контралатерального яичка после одностороннего перекрута / деторсии яичка. Clinics (Сан-Паулу) 66 , 137–142 (2011).
Google ученый

org/ScholarlyArticle»> 65
Мареста, А. и др. . Трапидил (триазолопиримидин), антагонист фактора роста тромбоцитов, снижает рестеноз после чрескожной транслюминальной коронарной ангиопластики. Результаты рандомизированного двойного слепого исследования STARC. Studio Trapidil в сравнении с аспирином nella Restenosi Coronarica. Тираж 90 , 2710–2715 (1994).
CAS PubMed Google ученый

66
Бозлу, М., Акар, Д., Каян, С., Актас, С.И Tunckiran, A. Защитный эффект трапидила на долгосрочное гистологическое повреждение на крысиной модели ишемического реперфузионного повреждения яичек. World J. Urol. 27 , 117–122 (2009).
CAS PubMed Google ученый

67
Карагюзель, Э. и др. . Сравнение защитного действия дипиридамола и ацетилсалициловой кислоты на долгосрочное гистологическое повреждение на модели ишемии-реперфузии яичек на крысах. J. Pediatr. Surg. 47 , 1716–1723 (2012).
PubMed Google ученый

68
Левин, М., Падаятти, С. Дж. И Эспи, М. Г. Витамин С: подход, основанный на концентрации и функции, является результатом фармакологических и терапевтических открытий. Adv. Nutr. 2 , 78–88 (2011).
CAS PubMed PubMed Central Google ученый

69
Азизоллахи, С., Babaei, H., Derakhshanfar, A. & Oloumi, M. M. Эффекты совместного введения дофамина и витамина C на ишемию-реперфузионное повреждение после экспериментального перекрута-деторсии яичек у крыс. Андрология 43 , 100–105 (2011).
CAS PubMed Google ученый

70
Romeo, C. et al. . Раксофеласт, гидрофильный витамин Е-подобный антиоксидант, уменьшает ишемию-реперфузию яичек. Урол. Res. 32 , 367–371 (2004).
CAS PubMed Google ученый

71
Антонуччио, П. и др. . Перекисное окисление липидов активирует митоген-активируемые протеинкиназы при ишемии-реперфузии яичек. J. Urol. 176 , 1666–1672 (2006).
CAS PubMed Google ученый

72
Слышенков, В.С., Дымковска Д. и Войтчак Л. Пантотеновая кислота и пантотенол увеличивают биосинтез глутатиона за счет повышения клеточной энергии. FEBS Lett. 569 , 169–172 (2004).
CAS PubMed Google ученый

73
Этенсель Б. и др. . Защитный эффект декспантенола на атрофию яичек на 60 ^-й день после экспериментального перекрута яичка. Pediatr. Surg. Int. 23 , 271–275 (2007).
PubMed Google ученый

74
Пакер, Л., Тритчлер, Х. Дж. И Вессел, К. Нейропротекция метаболическим антиоксидантом альфа-липоевой кислотой. Free Radic. Биол. Med. 22 , 359–378 (1997).
CAS PubMed Google ученый

org/ScholarlyArticle»> 75
Озбал С. и др. . Эффекты α-липоевой кислоты против ишемического реперфузионного повреждения яичек у крыс. ScientificWorldJournal 2012 , 489248 (2012).
PubMed PubMed Central Google ученый

76
Петерсен Шей, К., Моро, Р. Ф., Смит, Э. Дж. И Хаген, Т. М. Является ли альфа-липоевая кислота поглотителем активных форм кислорода in vivo ? Доказательства того, что он инициирует сигнальные пути стресса, которые способствуют эндогенной антиоксидантной способности. IUBMB Life 60 , 362–367 (2008).
Google ученый

77
Урсини, Ф. и Биндоли, А. Роль пероксидазы селена в защите от окислительного повреждения мембран. Chem. Phys. Липиды 44 , 255–276 (1987).
CAS PubMed Google ученый

78
Авлан Д. и др. . Защитный эффект селена на ипсилатеральные и контралатеральные яички при реперфузионном повреждении яичек. Pediatr. Surg. Int. 21 , 274–278 (2005).
PubMed Google ученый

79
Lacombe, C. & Mayeux, P. Молекулярная биология эритропоэтина. Нефрол. Набирать номер. Пересадка. 14 , 22–28 (1999).
CAS PubMed Google ученый

80
Катаветин, П., Тунгсанга, К., Эйам-Онг, С. и Нангаку, М. Антиоксидантные эффекты эритропоэтина. Kidney Int. 72 , S10 – S15 (2007).
Google ученый

81
Язихан, Н., Атаоглу, Х., Коку, Н., Эрдемли, Э. и Козе Саргин, А. Защитная роль эритропоэтина при перекруте яичек крыс. World J. Urol. 25 , 531–536 (2007).
CAS PubMed Google ученый

82
Ghezzi, P. & Brines, M.Эритропоэтин как антиапоптотический, тканезащитный цитокин. Cell Death Differ. 11 (Приложение 1), S37 – S44 (2004).
CAS PubMed Google ученый

83
Chikuma, M., Masuda, S., Kobayashi, T., Nagao, M. & Sasaki, R. Тканевая регуляция выработки эритропоэтина в почках, головном мозге и матке мышей. Am. J. Physiol. Эндокринол. Метаб. 279 , E1242 – E1248 (2000).
CAS PubMed Google ученый

84
Коксал М. и др. . Влияние мелатонина на гистологию яичек, окислительный стресс и сперматогенез после экспериментальной ишемии-реперфузии яичек у крыс. Eur. Rev. Med. Pharmacol. Sci. 16 , 582–588 (2012).
CAS PubMed Google ученый

85
Япаноглу Т. и др. .Антиапоптотические эффекты дегидроэпиандростерона на перекрут / деторсию яичек у крыс. Андрология 40 , 38–43 (2008).
CAS PubMed Google ученый

org/ScholarlyArticle»> 86
Минутоли, Л. и др. . Активация рецептора меланокортина 4 защищает от ишемии-реперфузии яичек, запуская холинергический противовоспалительный путь. Эндокринология 152 , 3852–3861 (2011).
CAS PubMed PubMed Central Google ученый

87
Ли, К. Х. и др. . Транскрипционная репрессия атерогенного воспаления: модуляция PPARdelta. Наука 302 , 453–457 (2003).
CAS PubMed Google ученый

88
Минутоли, Л. и др. . Активация бета / дельта рецептора, активируемого пролифератором пероксисом, предотвращает фосфорилирование киназы 1/2, регулируемое внеклеточной системой, и защищает яички от ишемии и реперфузионного повреждения. J. Urol. 181 , 1913–1921 (2009).
CAS PubMed Google ученый

89
Лин, Ю., Ши, Р., Ван, X. и Шен, Х. М. Лютеолин, флавоноид с потенциалом для профилактики и лечения рака. Curr. Цели противораковых препаратов 8 , 634–646 (2008).
CAS PubMed PubMed Central Google ученый

90
Диплок, А.Т. и др. . Функциональная наука о питании и защита от активных окислительных форм. Br. J. Nutr. 80 (Дополнение 1), S77 – S112 (1998).
CAS PubMed Google ученый

91
Джаганатан, С. К. и Мандал, М. Антипролиферативные эффекты меда и его полифенолов: обзор. J. Biomed. Biotechnol. 2009 , 830616 (2009).
PubMed PubMed Central Google ученый

92
Коркмаз, А.И Коланкая Д. Защитный эффект рутина на повреждение почек крысы, вызванное ишемией / реперфузией. J. Surg. Res. 164 , 309–315 (2010).
CAS PubMed Google ученый

93
Гимарайнш, С. Б. и др. . Предварительная обработка тернатином уменьшает повреждение яичек, вызванное перекрутом / деторсией у крыс Wistar. Acta Cir. Бюстгальтеры. 26 , 325–328 (2011).
PubMed Google ученый

org/ScholarlyArticle»> 94
Актоз, Т., Kanter, M. & Aktas, C. Защитные эффекты кверцетина при перекруте / деторсии яичек, вызванном ишемией-реперфузией у крыс. Андрология 42 , 376–383 (2010).
CAS PubMed Google ученый

95
Di Mascio, P., Kaiser, S. & Sies, H. Ликопин как наиболее эффективный биологический гаситель синглетного кислорода каротиноидов. Arch. Biochem. Биофиз. 274 , 532–538 (1989).
CAS PubMed Google ученый

96
Хекимоглу А. и др. . Ликопин, антиоксидантный каротиноид, ослабляет повреждение яичек, вызванное ишемией / реперфузией у крыс. Tohoku J. Exp. Med. 218 , 141–147 (2009).
CAS PubMed Google ученый

org/ScholarlyArticle»> 97
Ким, Ю. Х., Ким, Г. Х., Шин, Дж. Х., Ким, К. С. и Лим, Дж.S. Влияние корейского красного женьшеня на повреждение ткани яичек после перекрута и деторсии. Korean J. Urol. 51 , 794–799 (2010).
PubMed PubMed Central Google ученый

98
Maffei Facino, R., Carini, M., Aldini, G., Berti, F. & Rossoni, G. Введение крысам женьшеня Panax предотвращает повреждение миокарда ишемией-реперфузией, вызванное гипербарическим кислородом: доказательства антиоксидантное вмешательство. Planta Med. 65 , 614–619 (1999).
CAS PubMed Google ученый

99
Voces, J. et al. . Влияние введения стандартизированного экстракта женьшеня Panax G115 на антиоксидантную функцию печени после изнурительных упражнений. Комп. Biochem. Physiol. C Pharmacol. Toxicol. Эндокринол. 123 , 175–184 (1999).
CAS PubMed Google ученый

100
Cabral de Oliveira, A.К., Перес, А. С., Мерино, Г., Прието, Дж. Г. и Альварес, А. И. Защитные эффекты женьшеня обыкновенного при травмах и воспалениях мышц после эксцентрических упражнений. Комп. Biochem. Physiol. C Toxicol. Pharmacol. 130 , 369–377 (2001).
CAS PubMed Google ученый

101
Gökçe, A. et al. . Защитный эффект тимохинона при экспериментальном перекруте яичка. Урол. Int. 85 , 461–465 (2010).
PubMed Google ученый

org/ScholarlyArticle»>102
Ünsal, A. et al. . Защитная роль добавок природных антиоксидантов в ткани яичек после перекрута и деторсии яичка. Сканд. J. Urol. Нефрол. 40 , 17–22 (2006).
PubMed Google ученый

103
Докмечи, Д. и др. . Защитный эффект L-карнитина при ишемии-реперфузии яичек у крыс. Cell Biochem. Функц. 25 , 611–618 (2007).
CAS PubMed Google ученый

104
Акгюль Т. и др. . Использование гинкго билоба (EGb 761) уменьшает повреждение яичек, вызванное ишемией / реперфузией яичек у крыс. Внутр. Урол. Нефрол. 40 , 685–690 (2008).
PubMed Google ученый

org/ScholarlyArticle»> 105
Борги, К., Bacchelli, S., Degli Esposti, D. & Ambrosioni, E. Обзор ингибитора ангиотензинпревращающего фермента, зофеноприла, в лечении сердечно-сосудистых заболеваний. Мнение эксперта. Фармакотер. 5 , 1965–1977 (2004).
CAS PubMed Google ученый

106
Мак, И. Т., Фридман, А. М., Диккенс, Б. Ф. и Веглики, В. Б. Защитные эффекты сульфгидрилсодержащих ингибиторов ангиотензинпревращающего фермента против повреждения свободными радикалами в эндотелиальных клетках. Biochem. Pharmacol. 40 , 2169–2175 (1990).
CAS PubMed Google ученый

107
Алтунолук, Б., Сойлемез, Х., Бакан, В., Чиралик, Х. и Толун, Ф. I. Защитные эффекты зофеноприла при перекруте и деторсии яичек у крыс. Урол. J. 8 , 313–319 (2011).
PubMed Google ученый

108
Гекче, Г., Karboga, H., Yildiz, E., Ayan, S. & Gultekin, Y. Влияние ингибирования ангиотензин-превращающего фермента и блокады рецептора ангиотензина II типа 1 на апоптотические изменения в контралатеральном яичке после одностороннего перекрута яичка. Внутр. Урол. Нефрол. 40 , 989–995 (2008).
CAS PubMed Google ученый

109
Янкопулос, Г. Д. и др. . Факторы роста, специфичные для сосудов, и формирование кровеносных сосудов. Nature 407 , 242–248 (2000).
CAS PubMed Google ученый

org/ScholarlyArticle»>110
Tunckiran, A. et al. . Защитный эффект фактора роста эндотелия сосудов на гистологические изменения при ишемии-реперфузии яичек. Fertil. Стерил. 84 , 468–473 (2005).
CAS PubMed Google ученый

111
Хашимото, Х., Ishikawa, T., Yamaguchi, K., Shiotani, M. & Fujisawa, M. Экспериментальное ишемическое реперфузионное повреждение индуцирует экспрессию фактора роста эндотелия сосудов в семенниках крыс. Андрология 41 , 216–221 (2009).
CAS PubMed Google ученый

112
Минутоли, Л. и др. . Влияние полидезоксирибонуклеотида на гистологическое повреждение и измененный сперматогенез, вызванный ишемией и реперфузией яичек у крыс. Внутр. Дж. Андрол. 35 , 133–144 (2012).
CAS PubMed Google ученый

113
Ширази, М. и др. . Сравнение защитных эффектов папаверина, лидокаина и верапамила на качество спермы яичек после индуцированного перекрута-деторсии у крыс. Сканд. J. Urol. Нефрол. 44 , 133–137 (2010).
CAS PubMed Google ученый

114
Сарица, К. и др. . Односторонний перекрут яичка: защитный эффект верапамила на гистологию контралатерального яичка. Урол. Int. 62 , 159–163 (1999).
CAS PubMed Google ученый

115
Огузкурт П. , Окур Д. Х., Таньель Ф. К., Буюкпамукку Н. и Хиксонмез А. Влияние вазодилатации и химической симпатэктомии на сперматогенез после одностороннего перекрута яичка: анализ ДНК методом проточной цитометрии. Br. J. Urol. 82 , 104–108 (1998).
CAS PubMed Google ученый

116
Прилламан, Х. М. и Тернер, Т. Т. Восстановление функции яичек после острого экспериментального перекрута. J. Urol. 157 , 340–345 (1997).
CAS PubMed Google ученый

117
Шин И. В. и др. . Пропофол замедляет защитные эффекты миокарда после регионарной ишемии / реперфузионного повреждения на модели сердца крысы in vivo . Korean J. Anesthesiol. 58 , 378–382 (2010).
CAS PubMed PubMed Central Google ученый

118
Wang, H. Y., Wang, G. L., Yu, Y. H. & Wang, Y. Роль пути фосфоинозитид-3-киназа / Akt в индуцированном пропофолом посткондиционировании против фокального церебрального ишемии-реперфузионного повреждения у крыс. Brain Res. 1297 , 177–184 (2009).
CAS PubMed Google ученый

119
Кидамби, С. и др. . Пропофол индуцирует ERK-зависимую экспрессию c-Fos и Egr-1 в нейрональных клетках. Neuroreport 20 , 657–662 (2009).
CAS PubMed PubMed Central Google ученый

org/ScholarlyArticle»>120
Ягмурдур, Х. и др. . Пропофол снижает апоптоз, вызванный оксидом азота, при ишемии-реперфузии яичек, подавляя экспрессию индуцибельной синтазы оксида азота. Acta Anaesthesiol.Сканд. 52 , 350–357 (2008).
CAS PubMed Google ученый

121
Урт Филхо, А. и др. . Влияние пропофола на морфологию семенников крыс, подвергшихся ишемии-реперфузии яичек. Acta Cir. Бюстгальтеры. 27 , 172–178 (2012).
PubMed Google ученый

122
Алмаас, Р., Саугстад, О. Д., Удовольствие, Д.& Rootwelt, T. Влияние барбитуратов на гидроксильные радикалы, перекисное окисление липидов и гибель гипоксических клеток в нейронах NT2-N человека. Анестезиология 92 , 764–774 (2000).
CAS PubMed Google ученый

123
Ягмурдур, Х. и др. . Профилактические эффекты тиопентала и пропофола при ишемии-реперфузии яичек. Acta Anaesthesiol. Сканд. 50 , 1238–1243 (2006).
CAS PubMed Google ученый

124
Ягмурдур, Х. и др. . Дексмедетомидин снижает маркеры ишемического реперфузионного повреждения во время хирургических операций на верхних конечностях с применением жгута. J. Hand. Surg. Являюсь. 33 , 941–947 (2008).
PubMed Google ученый

org/ScholarlyArticle»>125
Окада, Х., Курита, Т., Мочизуки, Т., Морита, К., Сато, С.Кардиозащитный эффект дексмедетомидина при глобальной ишемии в изолированных сердцах крыс. Реанимация 74 , 538–545 (2007).
CAS PubMed Google ученый

126
Hanci, V. et al. . Влияние дексмедетомидина на повреждение перекрута / деторсии яичек у крыс. Урол. Int. 84 , 105–111 (2010).
CAS PubMed Google ученый

127
Докмечи, Д. и др. . Защитные эффекты ибупрофена на ишемию / реперфузионное повреждение, вызванное перекрутом / деторсией яичек у крыс. Arch. Toxicol. 81 , 655–663 (2007).
CAS PubMed Google ученый

org/ScholarlyArticle»> 128
Могильнер, Дж. Г. и др. . Влияние диклофенака на апоптоз зародышевых клеток после ишемии-реперфузии яичек у крысы. Pediatr. Surg. Int. 22 , 99–105 (2006).
PubMed Google ученый

129
Лейтао, Дж. П. и др. . Предварительная обработка дипептидом L-аланил-глутамин ослабляет ишемическое реперфузионное повреждение семенников крысы. Acta Cir. Бюстгальтеры. 26 , 21–25 (2011).
PubMed Google ученый

130
Гимарайнш, С. Б., Кимура, О. С., Лейтао де Васконселос, П. Р. Диметилсульфоксид ослабляет ишемическое реперфузионное повреждение семенников крыс. Acta Cir. Бюстгальтеры. 25 , 357–361 (2010).
PubMed Google ученый

org/ScholarlyArticle»> 131
Бектасоглу, Б., Эсин Челик, С., Озюрек, М., Гуклу, К. и Апак, Р. Новый анализ антиоксидантной активности улавливания гидроксильных радикалов для водорастворимых антиоксидантов с использованием модифицированного метода CUPRAC. Biochem. Биофиз. Res. Commun. 345 , 1194–1200 (2006).
CAS PubMed Google ученый

132
Солнце, W. и др. . Статины активируют AMP-активированную протеинкиназу in vitro и in vivo . Тираж 114 , 2655–2662 (2006).
CAS PubMed Google ученый

133
Принц В. и Эндрес М. Статины и инсульт: профилактика и не только. Curr. Мнение. Neurol. 24 , 75–80 (2011).
CAS PubMed Google ученый

org/ScholarlyArticle»> 134
Каракая, Е., Атеш, О., Акгюр, Ф. М. и Ольгунер, М. Розувастатин защищает перфузию тканей в экспериментальной модели перекрута яичка. Внутр. Урол. Нефрол. 42 , 357–360 (2010).
CAS PubMed Google ученый

135
Wahl, C., Liptay, S., Adler, G. & Schmid, R.M. Сульфасалазин: мощный и специфический ингибитор ядерного фактора каппа B. J. Clin. Вкладывать деньги. 101 , 1163–1174 (1998).
CAS PubMed PubMed Central Google ученый

136
Чжао, Ю. Г. и др. . Сульфасалазин предотвращает апоптоз сперматогенных клеток после экспериментального перекрута / деторсии яичка. Acta Pharmacol. Грех. 27 , 603–608 (2006).
CAS PubMed Google ученый

137
Вайнбрум, А.А., Рудик, В., Бен-Абрахам, Р.& Karchevski, E. N-ацетил-L-цистеин для предотвращения реперфузионного повреждения легких после ишемии-реперфузии печени: возможный двойной защитный механизм в исследовании зависимости реакции от дозы. Трансплантация 69 , 853–859 (2000).
CAS PubMed Google ученый

138
Cay, A. и др. . Влияние N-ацетилцистеина на активность антиоксидантных ферментов при экспериментальном перекруте яичка. J. Surg.Res. 131 , 199–203 (2006).
CAS PubMed Google ученый

org/ScholarlyArticle»> 139
Туркмен, С. и др. . Сравнение эффектов N-ацетилцистеина и этилпирувата на экспериментальное ишемическое реперфузионное повреждение яичек. Fertil. Стерил. 98 , 626–631 (2012).
CAS PubMed Google ученый

140
Актас, Б.К. и др. . Эффекты N-ацетилцистеина на повреждение яичек при экспериментальной ишемии / реперфузии яичек. Pediatr. Surg. Int. 26 , 293–298 (2010).
PubMed Google ученый

141
Коц А. и др. . Защитная роль эрдостеина на ткани яичка после перекрута и деторсии яичка. Мол. Клетка. Biochem. 280 , 193–199 (2005).
CAS PubMed Google ученый

org/ScholarlyArticle»> 142
Gezici, A., Ozturk, H., Buyukbayram, H., Ozturk, H. & Okur, H. Влияние габексата мезилата на вызванное ишемией-реперфузией повреждение яичек у крыс. Pediatr. Surg. Int. 22 , 435–441 (2006).
PubMed Google ученый

143
Мерри, К. Э., Дженнингс, Р. Б. и Реймер, К. А. Прекондиционирование с ишемией: отсрочка летального повреждения клеток в ишемизированном миокарде. Тираж 74 , 1124–1136 (1986).
CAS PubMed Google ученый

144
Симидзу С. и др. . Ишемическое прекондиционирование и пост-кондиционирование для уменьшения повреждения яичек при перекруте и деторсии. J. Urol. 182 , 1637–1643 (2009).
CAS PubMed Google ученый

org/ScholarlyArticle»> 145
Симидзу С. и др. .Защитный эффект ишемического посткондиционирования на ипсилатеральные и контралатеральные яички после одностороннего ишемически-реперфузионного повреждения яичек. Внутр. Дж. Андрол. 34 , 268–275 (2011).
CAS PubMed Google ученый

146
Zhang, Y. et al . Гипербарическая оксигенотерапия у крыс ослабляет ишемическое реперфузионное повреждение яичек за счет блокады окислительного стресса, подавления воспаления и уменьшения образования оксида азота. Урология 82 , 489.e9–489.e15 (2013).
Google ученый

147
Кольски, Дж. М. и др. . Влияние гипербарической оксигенотерапии на ишемически-реперфузионное повреждение яичек. J. Urol. 160 , 601–604 (1998).
CAS PubMed Google ученый

148
Kalns, J. et al. . Гипербарическое воздействие кислорода временно снижает опосредованные Mac-1 функции нейтрофилов человека. Immunol. Lett. 83 , 125–131 (2002).
CAS PubMed Google ученый

149
Labrouche, S., Javorschi, S., Leroy, D., Gbikpi-Benissan, G. & Freyburger, G. Влияние гипербарического кислорода на функции лейкоцитов и гемостаз у нормальных дайверов-добровольцев. Тромб. Res. 96 , 309–315 (1999).
CAS PubMed Google ученый

org/ScholarlyArticle»>150
Том, С.R. Лейкоциты при окислительном повреждении головного мозга, опосредованном оксидом углерода. Toxicol. Appl. Pharmacol. 123 , 234–247 (1993).
CAS PubMed Google ученый

151
Замбони, В. А. и др. . Морфологический анализ микроциркуляции при реперфузии ишемизированной скелетной мышцы и влияние гипербарического кислорода. Пласт. Реконстр. Surg. 91 , 1110–1123 (1993).
CAS PubMed Google ученый

152
Филдиссис, Г. и др. . Провоспалительные цитокины цельной крови и молекулы адгезии после воздействия липополисахаридов в гипербарических условиях. Eur. Cytokine Netw. 15 , 217–221 (2004).
CAS PubMed Google ученый

153
Денног, К., Радермахер, П., Барнетт, Ю. А. и Спейт, Г. Антиоксидантный статус у людей после воздействия гипербарического кислорода. Mutat. Res. 428 , 83–89 (1999).
CAS PubMed Google ученый

154
Ротфус, А., Радермахер, П. и Спейт, Г. Участие гемоксигеназы-1 (НО-1) в адаптивной защите лимфоцитов человека после лечения гипербарическим кислородом (ГБО). Канцерогенез 22 , 1979–1985 (2001).
CAS PubMed Google ученый

Перекрут яичка: диагностика, оценка и лечение

1.Томас ВЕ, Купер MJ, Кран GA, Ли Джи, Уильямсон RC. Нарушение экзокринной функции яичка после перекрута. Ланцет . 1984; 2 (8416): 1357–1360 ….

2. Romeo C, Impellizzeri P, Арриго Т, и другие. Поздняя гормональная функция после перекрута яичка. J Педиатр Хирург . 2010. 45 (2): 411–413.

3. Bartsch G, Фрэнк С, Марбергер Х, Микуз Г. Перекрут яичка: поздние результаты с особым вниманием к фертильности и эндокринной функции. Дж Урол . 1980. 124 (3): 375–378.

4. Капур С. Перекрут яичка: гонка со временем. Int J Clin Pract . 2008. 62 (5): 821–827.

5. Barteczko KJ, Джейкоб М.И. Опущение яичек у человека. Происхождение, развитие и судьба gubernaculum Hunteri, processus vaginalis peritonei и гонадных связок. Adv Anat Embryol Cell Biol . 2000; 156: III – X, 1–98.

6. Zhao LC, Лаутц ТБ, Микс Джей Джей, Майзельс М. Эпидемиология перекрута яичка у детей с использованием национальной базы данных: частота, риск орхиэктомии и возможные меры по повышению качества медицинской помощи. Дж Урол . 2011; 186 (5): 2009–2013.

7. Williamson RC. Перекрут яичка и родственные ему состояния. Br J Surg . 1976. 63 (6): 465–476.

8. Барбоса JA, Тисео BC, Бараян Г.А., и другие. Разработка и первоначальная проверка системы баллов для диагностики перекрута яичка у детей. Дж Урол . 2013. 189 (5): 1859–1864.

9. Лян Т., Меткалф П., Шевчик В, Нога М. Ретроспективный обзор диагностики и лечения детей, поступающих в педиатрическое отделение с острой мошонкой. AJR Ам Дж. Рентгенол . 2013; 200 (5): W444 – W449.

10. Callewaert PR, Ван Керребрук П. Новое понимание перинатального перекрута яичка. Eur J Pediatr . 2010. 169 (6): 705–712.

11.Нанди Б, Мерфи FL. Неонатальный перекрут яичка: систематический обзор литературы. Педиатр Хирург Инт . 2011. 27 (10): 1037–1040.

12. Кириазис ID, Димопулос Дж., Сакелларис Г, Вальдшмидт Дж., Чариссис Г. Экстравагинальный перекрут яичка: клиническая картина с неуточненной хирургической анатомией. Инт Браз Дж Урол . 2008. 34 (5): 617–623.

13. Witherington R, Джаррелл Т.С. Перекрут семенного канатика у взрослых. Дж Урол . 1990. 143 (1): 62–63.

14. Favorito LA, Cavalcante AG, Коста WS. Анатомические аспекты придатка яичка и влагалищной оболочки у пациентов с перекрутом яичка. Инт Браз Дж Урол . 2004. 30 (5): 420–424.

15. Нгуен Л., Ливано Г, Гош Л, Радхакришнан Дж., Форнелл Л, Джон Э. Влияние одностороннего перекрута яичек на кровоток и гистологию контралатеральных яичек. J Педиатр Хирург . 1999. 34 (5): 680–683.

16. Дэвис Дж. Э., Сильверман М. Неотложные состояния мошонки. Emerg Med Clin North Am . 2011. 29 (3): 469–484.

17. Molokwu CN, Сомани Б.К., Гудман СМ. Результаты обследования мошонки при острой боли в мошонке с подозрением на перекрут яичка: последовательная серия случаев с участием 173 пациентов. БЖУ Инт . 2011; 107 (6): 990–993.

18. Шринивасан А, Цинман Н, Фебер К.М., Гитлин Дж., Палмер Л.С.Анамнез и результаты физикального обследования, позволяющие прогнозировать перекрут яичка: попытка проведения клинического диагноза домашним персоналом. Дж. Педиатр Урол . 2011. 7 (4): 470–474.

19. Лесли Дж. А., Каин МП. Неотложные и неотложные педиатрические урологические состояния. Педиатрическая клиника North Am . 2006; 53 (3): 513–527, viii.

20. Corbett HJ, Simpson ET. Лечение острой мошонки у детей. ANZ J Surg . 2002. 72 (3): 226–228.

21. Меллик LB. Перекрут яичка: пора перестать бросать кости. Скорая помощь педиатру . 2012. 28 (1): 80–86.

22. Boettcher M, Берггольц Р, Кребс Т.Ф., Венке К, Аронсон округ Колумбия. Клинические предикторы перекрута яичка у детей. Урология . 2012. 79 (3): 670–674.

23. Гатти Дж. М., Патрик Мерфи Дж. Текущее лечение острой мошонки. Семин Педиатр Хирургия .2007. 16 (1): 58–63.

24. Ваткин Н.А., Рейгер Н.А., Моисей Кр. Оправдано ли консервативное лечение острой мошонки с клинической точки зрения? Бр Дж Урол . 1996. 78 (4): 623–627.

25. Тайхнер Л, Ларкин Дж.О., Бурк М.Г., Уолдрон Р, Барри К., Юстас П.В. Ведение острой мошонки в районной больнице общего профиля: 10-летний опыт. Всемирный научный журнал . 2009. 9: 281–286.

26. Рингдал Э., Тиг Л. Перекрут яичка. Ам Фам Врач . 2006. 74 (10): 1739–1743.

27. Ciftci AO, Сенокак МЭ, Танел ФК, Бююкпамукчу Н. Клинические предикторы дифференциальной диагностики острой мошонки. Eur J Pediatr Surg . 2004. 14 (5): 333–338.

28. Rabinowitz R, Халберт WC мл. Острая опухоль мошонки. Урол Клин Норт Ам . 1995. 22 (1): 101–105.

29. Давенпорт М. Азбука общей хирургии у детей. Острые проблемы с мошонкой. BMJ . 1996. 312 (7028): 435–437.

30. Консервирование Д.А., Ламберт С.М. Обследование пациента детской урологии. В: Wein AJ, Kavoussi LR, Novick AC, Partin AW, Peters CA, ред. Урология Кэмпбелла-Уолша, 10-е изд. Филадельфия, Пенсильвания: Эльзевьер Сондерс; 2012: 3067–3084.

31. Bentley DF, Ricchiuti DJ, Насралла ПФ, МакМахон ДР. Перекрут семенного канатика с сохраненной перфузией яичка: первоначальные анатомические наблюдения. Дж Урол . 2004; 172 (6 пт 1): 2373–2376.

32. Beni-Israel T, Гольдман М, Бар Хаим С, Козер Э. Клинические предикторы перекрута яичек в педиатрической отделении неотложной помощи. Am J Emerg Med . 2010. 28 (7): 786–789.

33. Ян Ц. Младший, Песня Б, Лю X, Вэй Г.Х., Лин Т, Он DW. Острая мошонка у детей: 18-летнее ретроспективное исследование. Скорая помощь педиатру . 2011. 27 (4): 270–274.

34. Белый WM, Брюэр МЭ, Ким ЭД. Сегментарная ишемия яичка вследствие перемежающегося перекрута яичка. Урология . 2006. 68 (3): 670–671.

35. Раха Э, Пульс F, Сайдул I, Фернесс П. Перекрут яичка: важность сопутствующего острого воспаления. Дж. Клин Патол . 2006. 59 (8): 831–834.

36. Грауманн Л.А., Дитц Х.Г., Штер М. Общий анализ мочи у детей с эпидидимитом. Eur J Pediatr Surg . 2010. 20 (4): 247–249.

37. Сомех Э., Горенштейн А, Серур Ф. Острый эпидидимит у мальчиков: данные постинфекционной этиологии. Дж Урол . 2004. 171 (1): 391–394.

38. Бейкер Л.А., Сигман Д, Мэтьюз Р.И., Бенсон Дж. Docimo SG. Анализ клинических исходов с использованием цветного допплеровского ультразвукового исследования яичек при перекруте яичка. Педиатрия . 2000; 105 (3 ч. 1): 604–607.

39. Ягил Ю., Народицкого I, Милхем Дж, и другие. Роль ультразвуковой допплерографии в диагностике острого состояния мошонки в отделении неотложной помощи. J Ультразвук Med . 2010. 29 (1): 11–21.

40. Bhatt S, Догра В.С. Роль УЗИ при травмах яичек и мошонки. Радиография . 2008. 28 (6): 1617–1629.

41. Moore CP, Марр Дж. К., Хуанг CJ. Крипторхический перекрут яичка. Скорая помощь педиатру . 2011. 27 (2): 121–123.

42. Waldert M, Клатте Т, Шмидбауэр Дж., Ремзи М, Лакнер Дж. Марбергер М. Цветная допплеровская сонография надежно выявляет перекрут яичка у мальчиков. Урология . 2010. 75 (5): 1170–1174.

43. Эйвери LL, Scheinfeld MH. Визуализация неотложных состояний полового члена и мошонки. Радиография . 2013. 33 (3): 721–740.

44. Wu HC, Вс СС, Као А, Чуанг Ф.Дж., Лин СС, Ли СС.Сравнение радионуклидной визуализации и ультрасонографии в дифференциации острого перекрута яичка и воспалительного заболевания яичка. Клин Нукл Мед . 2002. 27 (7): 490–493.

45. Амини Б, Пател CB, Левин MR, Ким Т, Фишер RE. Диагностическая ядерная медицина в отделении неотложной помощи. Am J Emerg Med . 2011. 29 (1): 91–101.

46. Хадзиселимович Ф, Geneto R, Emmons LR. Повышенный апоптоз контралатеральных яичек у пациентов с перекрутом яичек как фактор бесплодия. Дж Урол . 1998. 160 (3 pt 2): 1158–1160.

47. Mäkelä E, Лахдес-Васама Т, Rajakorpi H, Викстрём С. 19-летний обзор педиатрических пациентов с острой мошонкой. Scand J Surg . 2007. 96 (1): 62–66.

48. Bomann JS, Мур К. Прикроватное ультразвуковое исследование болезненного яичка: до и после ручной деформации врачом неотложной помощи. Acad Emerg Med . 2009; 16 (4): 366.

49.Хейнс BE, Haynes VE. Манипулятивная деторсия: остерегайтесь поворота, который не поворачивается. Дж Урол . 1987. 137 (1): 118–119.

50. Сессии AE, Рабиновиц Р, Хульберт WC, Гольдштейн М. М., Меворах Р.А. Перекрут яичка: направление, степень, продолжительность и дезинформация. Дж Урол . 2003. 169 (2): 663–665.

51. Mansbach JM, Форбс П, Питерс К. Перекрут яичка и факторы риска орхиэктомии. Arch Pediatr Adolesc Med . 2005. 159 (12): 1167–1171.

52. Bayne AP, Мэдден-Фуэнтес RJ, Джонс EA, и другие. Факторы, связанные с отсроченным лечением острого перекрута яичка — имеют ли значение демографические данные или межбольничный перевод? Дж Урол . 2010. 184 (4 доп.): 1743–1747.

53. Беллингер М.Ф., Абромовиц H, Брантли С., Маршалл Г. Орхиопексия: экспериментальное исследование влияния хирургической техники на гистологию яичек. Дж Урол . 1989. 142 (2 ч. 2): 553–555.

54. Андерсон Дж. Б., Уильямсон RC. Перекрут яичка в Бристоле: обзор за 25 лет. Br J Surg . 1988; 75 (10): 988–992.

55. МакЭндрю Х.Ф., Пембертон Р., Кикирос CS, Голлоу И. Заболеваемость и расследование острых проблем мошонки у детей. Педиатр Хирург Инт . 2002. 18 (5–6): 435–437.

56. Джефферсон Р.Х., Перес Л.М., Джозеф ДБ.Критический анализ клинической картины острой мошонки: 9-летний опыт работы в одном учреждении. Дж Урол . 1997. 158 (3 ч. 2): 1198–1200.

57. Kaye JD, Шапиро Е.Ю., Левитт С.Б., и другие. Текстура паренхиматозного эхо-сигнала позволяет прогнозировать сохранение яичка после перекрута: потенциальное влияние на необходимость экстренного исследования. Дж Урол . 2008. 180 (4 доп.): 1733–1736.

58. Таскинен С, Таскинен М, Ринтала Р.Перекрут яичка: орхиэктомия или орхиопексия? Дж. Педиатр Урол . 2008. 4 (3): 210–213.

59. Болин С, Драйвер CP, Янгсон Г. Г. Оперативное лечение перекрута яичка: текущая практика в Великобритании и Ирландии. Дж. Педиатр Урол . 2006. 2 (3): 190–193.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Торсионные пружины — узнайте о

Торсионные пружины — это винтовые пружины, которые создают крутящий момент или вращающую силу.Концы торсионной пружины прикреплены к другим компонентам, и когда эти компоненты вращаются вокруг центра пружины, пружина пытается вернуть их в исходное положение. Хотя из названия следует иное, пружины кручения подвергаются скорее изгибающему, чем скручивающему напряжению. Они могут накапливать и выделять угловую энергию или статически удерживать механизм на месте, отклоняя ноги вокруг центральной оси тела.

Пружина этого типа обычно имеет тесную намотку, но может иметь шаг для уменьшения трения между витками.Они обладают устойчивостью к скручивающей или вращательной силе. В зависимости от применения торсионные пружины могут быть спроектированы так, чтобы вращаться по часовой стрелке или против часовой стрелки, таким образом определяя направление ветра.

Торсионная пружина обычно используется в прищепках, планшетах для бумаги, откидных задних дверях и гаражных воротах. Другие типы приложений включают петли, противовесы и рычаги возврата. Размеры варьируются от миниатюрных, используемых в электронных устройствах, до больших торсионных пружин, используемых в блоках управления креслами.Нагрузку следует прикладывать по направлению ветра; разматывание из свободного положения не рекомендуется. По мере того, как они заводятся, пружина кручения будет уменьшаться в диаметре, а длина их корпуса увеличиваться. Это следует учитывать, когда пространство для дизайна ограничено. Торсионные пружины работают лучше всего, когда они поддерживаются стержнем, который также называют оправкой. Инженер или конструктор должен учитывать влияние трения и отклонения рычага на крутящий момент при работе с торсионной пружиной.

Торсионные пружины спроектированы и наматываются для вращения и обеспечения угловой возвратной силы.Существует множество вариантов конфигурации ножек, поэтому пружину можно крепить по-разному. Характеристики ножек, которые следует учитывать для торсионной пружины, включают угол ножек, длину ножек и стиль легенды. Считается, что прямые или параллельные пружины с одной стороны имеют угол опоры 0 °, при этом угол увеличения идет в направлении разматывания. Варианты стиля Legend включают прямое кручение, прямое смещение, шарнирное соединение, короткие крючки и концы крючков. Концы торсионных пружин могут быть изогнуты, скручены, зацеплены или закручены в соответствии с потребностями вашего проекта.Торсионные пружины со штоком Lee Spring предлагаются в вариантах: 90 градусов, 180 градусов, 270 градусов и 360 градусов, свободные ноги при прямых ногах.

Двойные торсионные пружины, изготовленные по индивидуальному заказу, состоят из одного набора витков, намотанных справа, и одного набора витков, намотанных слева. Эти катушки связаны, как правило, с размотанной секцией между витками и работают параллельно. Секции спроектированы отдельно, а общий крутящий момент является суммой двух.

Размеры
Внутренний диаметр, внешний диаметр, диаметр проволоки и длина корпуса

Внутренний диаметр указывается, когда пружина должна проскальзывать по оправке с достаточным зазором для свободного действия.
Наружный диаметр указывается, когда пружина требуется, чтобы войти в круглое отверстие с достаточным внешним зазором для свободного действия, или если есть проблемы с внешним зазором корпуса.
Длина корпуса — это длина витка пружины в состоянии покоя.

Факторы производительности
Жесткость пружины, максимальное отклонение, максимальная нагрузка и характеристики ветра

Жесткость пружины — это угловой возвратный крутящий момент на единицу углового смещения, например дюйм-фунт на градус.
Максимальное отклонение — это максимальное номинальное угловое отклонение пружины от перенапряжения.
Максимальная нагрузка — это номинальная нагрузка при номинальном максимальном прогибе.
Ветер торсионной пружины может быть правым, левым или двойным. Торсионные пружины Lee Spring Stock предлагаются с ножками одинаковой длины, ориентированными под разными углами без нагрузки.

Анализ отказов торсионного стержня ткацкого станка

Визуальный осмотр и фрактография

Исследуемые стержни показаны на рис.3. Разрушенные стержни показали аналогичные характеристики разрушения и действительно показали признаки роста усталостной трещины при исследовании поверхности разрушения. Трещины были макроскопически хрупкими и соответствовали разрушению от крутильной перегрузки. Возникновение излома и изломанные поверхности стержней показаны на рис. 4. По изломанным поверхностям был сделан вывод, что отказ произошел из-за перегрузки, а перегрузка, вероятно, возникла из-за неправильного радиуса заплечика.

Фиг. 3 Фиг.4
Анализ твердости
Анализ твердости разрушенных материалов стержня проводился с использованием машины для определения твердости по Роквеллу. Измерения проводились на трех разных участках поверхности. Значения твердости сердечника и поверхности приведены в таблице 1. Твердость прутков составляет 44–46 HRC, что является подходящими значениями для ударной системы согласно литературным данным [3, 4].
Таблица 1 Значения твердости торсионных стержней
Химический анализ
Химический состав пружинной стали 50CrV4 согласно EN10132-4 показан в таблице 2.Химический состав материала стержня был определен спектроскопическим анализом и приведен в таблице 3. Из химического состава было понятно, что материал представляет собой пружинную сталь. Материал стержня содержит C, Cr, V и Mn, что делает структуру после закалки и отпуска достаточно прочной. Добавки C и V улучшают прокаливаемость стали. Хром улучшает коррозионную стойкость, а марганец добавляется для раскисления расплава и улучшения обрабатываемости.
Таблица 2 Химический анализ пружинной стали 50CrV4 в соответствии с EN10132-4 Таблица 3 Химический анализ материалов торсионных стержней
Металлографический анализ
Металлографические образцы сначала шлифовали, полировали и травили, используя стандартные методы, чтобы исследовать внутреннюю структуру.В исследованиях использовался световой оптический микроскоп. Микроструктуры материалов разрушенного стержня показывают аналогичные структурные характеристики (рис. 5). Наличие карбидов в сплавах связано с содержанием в сплаве 0,95% хрома. В закаленной мартенситной матрице микроструктуры можно увидеть очень тонкие частицы карбида. На основании этих наблюдений был сделан вывод, что процесс термообработки был проведен правильно.
Рис. 5
Микроструктура материалов стержней (травление ниталем, 500 ×): ( a ) стержень 1; ( b ) Бар 3
Расчет напряжения скручивания
Так как визуальный осмотр показал, что трещина была вызвана скручиванием, напряжение скручивания τ _т. на штангу.{4}}} {{32 \ cdot L _ {\ rm f}}}} $$
(2)
Из уравнения. 2, максимальный крутящий момент М _tmax был рассчитан как 905,5 Нм. Используя уравнение. 1 и в таблице 4, напряжение кручения τ _т. было рассчитано как 671,4 МПа. По данным литературы [5], усталостная прочность на кручение, τ _тс, материала 570 МПа.Это значение ниже расчетного, что свидетельствует о том, что следует ожидать усталости от скручивания. В этом случае стержни имеют коэффициент запаса прочности меньше единицы, примерно 0,84, и стержни не обладают необходимой прочностью на скручивание. Кроме того, анализ усталости обычно требует учета ряда факторов усталостной прочности, таких как состояние поверхности, размер и концентрация напряжений. Когда эти факторы будут приняты во внимание, коэффициент безопасности будет уменьшен. Таким образом, на поверхности стержня наблюдались трещины.
Таблица 4 Расчетные значения напряжения кручения
emDOCs.net — Обучение неотложной медицинеCORE EM: Перекрут яичника — emDOCs.net
Подробнее
Лицей EM: перекрут яичника
Радиопедия: перекрут яичника
Список литературы
Ashwal E et al. Характеристики и лечение перекрута яичников в предменархальном периоде по сравнению с пациентами в постменархальном периоде. Obstet Gynecol 2015; 126 (3): 514-20.PMID: 26244532
Бронштейн М. и соавт. Мета-анализ УЗИ в B-режиме, УЗИ Допплера и компьютерной томографии для диагностики перекрута яичников у детей. Eur J Pediatr Surg. 2015; 25 (1): 82-6. PMID: 25172980
Chang HC et. al. Жемчуг и подводные камни в диагностике перекрута яичников. RadioGraphics 2008; 28: 1335-1368. PMID: 18794312
Закрыть RJ et al. Надежность бимануальных тазовых исследований в отделениях неотложной помощи. West J Med 2001; 175 (4): 240-4. PMID: 11577050
Hasson J et al.Сравнение перекрута придатка у беременных и небеременных женщин. Am J Obstet Gynecol 2010; 202 (6): 536.e1-6. PMID: 20060090
Houry D, Abbott JT. Перекрут яичника: обзор за пятнадцать лет. Ann Emerg Med. 2001; 38 (2): 156. PMID: 11468611
Huchon, C., Fauconnier, A. Adnexal torsion: обзор литературы. Eur J Obstet Gynecol Reprod Biol 2010; 150 (1): 8-12. PMID: 20189289
Huchon C et al. Есть ли у этой женщины перекрут придатка? Hum Reprod. 2012; 27 (8): 2359. PMID: 22674200
Kruszka PS, Kruska SJ. Оценка острой тазовой боли у женщин. Я семейный врач. 2010; 82 (2): 141-147. PMID: 20642266
Laufer MR (2015). Перекрут яичника и маточной трубы. В S.J. Фальк (ред.), UpToDate. Уолтем, Массачусетс, 2015.
Pena J et al. Полезность допплеровской сонографии в диагностике перекрута яичников. Fertil Steril 2000; 73 (5): 1047-50. PMID: 10785237
Swenson D et al. Перекрут яичника: исследование случай-контроль, сравнивающее чувствительность и специфичность ультразвукового исследования и компьютерной томографии для диагностики в отделении неотложной помощи.Eur J Radiol. 2014; 83 (4): 733-8. PMID: 24480106
White M, Stella J. Перекрут яичника: 10-летняя перспектива. Emerg Med Australas. 2005; 17 (3): 231-7. PMID: 15953224
.
No related posts.

Пружины растяжения или торсионный механизм?

При выборе секционных ворот возникает закономерный вопрос — какую систему балансировки ворот выбрать: торсионный механизм или пружины растяжения?

ZIP-VOROTA :: Torsion springs

Секционные ворота с торсионным механизмом — Мой дом — моя крепость

Конструкция

Выносливость механизма

Ресурс

Сложность монтажа

Обслуживание

Цена включает в себя:

Цена включает в себя:

Торсионная пружина: принцип работы | Стамо Пружины СПб

Что такое торсионная пружина

Где применяются торсионные пружины

Торсионные пружины производства STAMO

СЕКЦИОННЫЕ ВОРОТА RSD02 — торсионный механизм

Типы пружин для секционных ворот

Какие бывают типы пружин секционных ворот

Классификация пружин для секционных ворот

Что представляют собой торсионные пружины

Как работают пружины растяжения

Для чего нужна регулировка пружин секционных ворот

Поломки и неисправности в пружинных механизмах секционных ворот

Гаражные секционные ворота из однослойных панелей с торсионным механизмом

Перекрут яичка: основы практики, анатомия, патофизиология

Механизмы перекрута яичек и потенциальные защитные агенты

Перекрут яичка: диагностика, оценка и лечение

Настройка вашего браузера для приема файлов cookie

Почему этому сайту требуются файлы cookie?

Что сохраняется в файле cookie?

Торсионные пружины — узнайте о

Анализ отказов торсионного стержня ткацкого станка

Визуальный осмотр и фрактография

Анализ твердости

Химический анализ

Металлографический анализ

Расчет напряжения скручивания

emDOCs.net — Обучение неотложной медицинеCORE EM: Перекрут яичника — emDOCs.net

Добавить комментарий Отменить ответ
