Устройство и работа бензонасоса: Что такое бензонасос для автомобиля

Что такое бензонасос для автомобиля

Бензонасос автомобиля предназначен для поступления топлива из бака к двигателю. Расскажем что это такое, как работает и узнаем разницу между механическим и электрическим устройством.

Что это такое

Бензонасос подает топливо в двигатель. Он нужен потому, что мотор и бензобак находятся в противоположных концах автомобиля. В современных авто устанавливаются два типа: механические и электрические. Механические бензонасосы применяются в машинах карбюраторного типа, при этом топливо в карбюратор подается под низким давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением. Механические бензонасосы крепятся снаружи топливного бака, а электрические — внутри. В некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака. Другой — работающий на малых объемах под высоким давлением, на двигателе или около него. Механические бензонасосы работают по принципу засасывания топлива из бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому могут работать под низким давлением.

Электрические бензонасосы «проталкивают» топливо в двигатель. Их работа контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов.

Бензонасосы работают под давлением, они довольно шумные и быстро нагреваются. Поэтому их размещают в топливном баке — топливо охлаждает и глушит шумы.

Как работает

Бензонасосы запускаются при помощи электродвигателя. Когда поворачиваете замок зажигания авто на включение, бортовой компьютер дает сигнал на запуск. В этот момент на устройство подаётся электрический заряд. Мотор внутри начинает вращаться и в течение нескольких секунд создает давление в топливной системе.

Если через две секунды компьютер не получает сигнал, что мотор включён, бензонасос автоматически отключается в целях безопасности. Именно в первые две секунды после запуска двигателя можно слышать его работу.

Далее топливо засасывается в бензонасос через трубочку и выходит через односторонний клапан. Через топливный фильтр задерживается грязь и мусор. Далее бензин поступает в двигатель. Бензонасос работает, пока двигатель заведён.

Как узнать — исправен или нет

Надо перевести ключ зажигания машины во второе положение (должны загореться контрольные лампочки на панели), но мотор не запускать. Если слышен звук — работает, ничего не слышно — значит есть проблемы.

Чаще всего бензонасос преждевременно ломается по двум причинам: грязные топливные фильтры и привычка ездить на пустом баке. В обоих случаях трудится на пределе, вырабатывая ресурс быстрее, чем было предусмотрено изготовителем. Поэтому не ленитесь чаще менять топливные фильтры, особенно если качество топлива оставляет желать лучшего.

Как работает бензонасос на инжекторе: конструктивные особенности

Электрический бензонасос

В автомобильных системах, где бензин подаётся форсунками, нужно давление.

Применение старых насосов, конструкция которых подразумевает полностью механический принцип, в современных автомобилях неприемлемо. По этой причине на инжекторах используется только электронасос, качающий бензин непосредственно из топливного резервуара, что обеспечивает нагнетание струи горючего во все части системы питания.

Чем электрический насос лучше механического

Эффективность насоса электрического типа хорошо видна на дизельных авто, где солярка подаётся под высоким давлением, и на бензиновых автомобилях с системой непосредственного впрыска. Горючее впрыскивается прямо в цилиндры силового агрегата. И в этом случае обычный механический насос просто не сможет обеспечить нужный уровень давления.

В инжекторах с применением непосредственного впрыска применяется два насоса. Электрический устанавливается в топливный бак, откуда качает бензин, а второй насос – ТНВД. В задачи последнего входит нагнетать давление бензина перед его непосредственной подачей на форсунки.

Схема работы бензонасоса на инжекторном двигателе

Электронасос способен прокачивать в среднем 1-2 л/мин. Сумасшедшая эффективность, которой возможна только при давлении в 3-4 атм. Для выравнивания рабочего давления до нужного продуктивного показателя используется специальный регулятор в топливной рейке. Называется он РДД.

Разновидности электробензонасосов

На сегодняшний день различают следующие типы электронасосов.

1. Шестерёнчатый насос функционирует за счёт эксцентрикового движения. Устанавливается в топливную магистраль. Оснащён насос двумя шестерёнками внутреннего зацепления, которые при вращении закачивают бензин.
2. Роторно-роликовый. Насос этого типа тоже ставится в топливный провод. Его конструкция включает электрический двигатель, на ротор которого устанавливается диск с роликами. Деталь подобного типа имеет два выхода: один для поступления горючего внутрь, другой – для его выхода.
3. Турбинный или центробежный. Это самый популярный тип насоса, устанавливаемый непосредственно в бак автомобиля. Топливный провод подключается к нему уже внутри.

Погружной насос или турбинный используется в большинстве современных иномарок. Располагается он в баке, что минимизирует потери топлива, и защищает насос от повреждений лучше. Кроме того, насос внутри бака лучше охлаждается, не перегревается даже при очень длительной работе.

Погружной бензонасос Вин

Охлаждение проводится за счёт омывания топливом корпуса насоса. Благодаря этому отводится значительная часть тепла. Именно по этой причине в рекомендациях к автомобилям с погружными насосами запрещено ездить с полупустым баком, ведь это отрицательно сказывается на ресурсе топливного насоса.

Принцип функционирования современного электронасоса

Команду насос получает от ЭБУ. Перед запуском в топливной системе создаётся давление. Способствует этому импульс, который подаётся электронным управлением на реле после включения зажигания. Блок управления не только осуществляет контроль над всей работой электрического насоса, но и принимает непосредственное участие в образовании ТВС (топливно-воздушной смеси).

К тому же, электроника управляет дроссельной заслонкой, регулирует содержание выхлопных газов и т.д.

На некоторых моделях авто включение насоса происходит в момент открывания водительской двери.

Схема управления

Электробензонасос проталкивает горючее в двигатель. Скорость его работы зависит от норм, выдвигаемых к мотору. А вот скорость работы насоса механического типа бывает неизменной.

Следует знать, что электробензонасосы предназначены для работы под давлением, вследствие чего их конструкция продумана иначе. Они предрасположены к скорому нагреванию и шуму. Принцип действия современного насоса зависит от функционирования двигателя. Если последний не работает, то и насос не задействуется.

Возможны неисправности элемента, связанные больше с механической частью. Поломки электрического характера тоже бывают, но они случаются крайне редко. Изнашивается, в основном, нагнетатель топливного насоса, ведь на него оказывается большая нагрузка.

Примечательно, что электронасос управляется непосредственно ЭБУ, и задействуется ещё до срабатывания пускателя. Не стоит писать о том, что топливный насос является одним из самых важных элементов системы питания ДВС. Его неисправность легко приводит к перебоям в работе мотора, провалам при нажатии на педаль акселератора и сложностям с запуском.

Устройство и схема бензонасоса | Vincast.ru

Если на одометре вашей ма шины 90 000 км, а тем более 160 000 км, то вероятная причина того, что ма шина не заводится, — это то, что в электрический бензонасос больше не подает топливо под достаточным давлением. Другими признаками недостаточного давления в топливном насосе являются моменты, когда машина неожиданно глохнет, а также низкая мощность двигателя .

Многие производители обещают, что их бензонасосы будут работать не менее 10 000 часов (это около 650 000 км пробега автомобиля). Однако, спросите любого механика, правда ли это. Многие скажут, что поломка бензонасоса не такая уж и редкость.

Чаще всего бензонасос преждевременно ломается по двум причинам: грязные топливные фильтры и привычка ездить на пустом баке. В обоих случаях топливный насос работает на пределе, вырабатывая свой ресурс намного быстрее, чем это было предусмотрено инженерами-проектировщиками. Поэтому не ленитесь менять топливные фильтры, особенно если качество топлива оставляет желать лучшего, и возьмите себе за правило ездить хотя бы на половину наполненном баке.

Так что же такое бензонасос? Бензонасос — это компонент двигатель ной системы автомобиля. Он подает топливо в двигатель. Бензонасос нужен потому, что двигатель и бензобак находятся в противоположных концах автомобиля. В старых моделях автомобилей бензонасос отсутствует, так как топливо из бензобака подается в двигатель через топливный шланг под действием гравитации.

В современных автомобилях устанавливаются два типа бензонасосов: механические и электрические. Механические бензонасосы обычно применяются в автомобилях карбюратор ного типа, при этом топливо в карбюратор подается под низких давлением, а электрические — в топливных системах инжектор ного типа с подачей топлива под давлением.

Механические бензонасосы крепятся снаружи топливного бака, а электрические бензонасосы внутри топливного бака. А в некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака, а другой, работающий на малых объемах под высоким давлением, на двигателе или около него.

Механические бензонасосы работают по принципу засасывания топлива из топливного бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому они могут работать под низким давлением.

Схема системы питания автомобиля и работа бензонасоса

Электрические бензонасосы как бы проталкивают топливо в двигатель. На старых моделях автомобилей топливный насос работает с постоянной скоростью. В новых моделях автомобилей скорость работы бензонасоса зависит от требований двигателя. Работа электрического бензонасоса контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя , соотношение воздуха к топливу и содержание выхлопов. Так как электрические бензонасосы работают под давлением, то они довольно шумные и быстро нагреваются. Именно по этой причине их размещают в топливном баке — топливо охлаждает бензонасос и глушит шумы.

Бензонасосы запускаются при помощи электродвигателя. Когда вы поворачиваете замок зажигания на включение, бортовой компьютер дает сигнал на запуск бензонасоса. В бензонасос подается электрозаряд. Мотор внутри бензонасоса начинает вращаться в течение нескольких секунд и создает давление в топливной системе. Если через две секунды компьютер не получает сигнал, что двигатель работает, бензонасос автоматически отключается в целях безопасности. Именно в первые две секунды после запуска двигателя можно слышать работу бензонасоса. Далее топливо засасывается в бензонасос через трубочку и выходит из бензонасоса через односторонний клапан, попадает в топливный фильтр, который задерживает грязь и мусор и далее идет в двигатель. Бензонасос работает, пока работает двигатель.

Источник: amastercar. ru

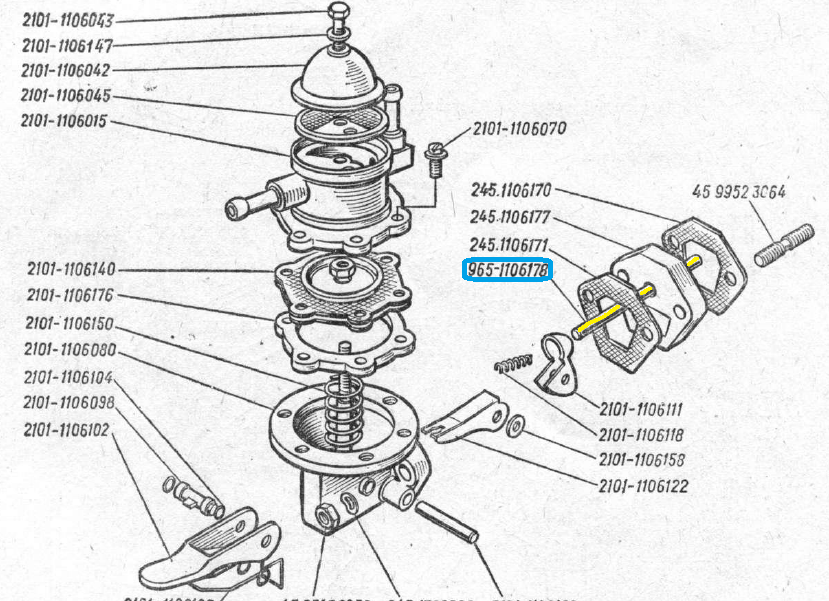

Топливный насос карбюраторного двигателя.

Топливный насос



Топливный насос служит для принудительной подачи топлива из топливного бака в карбюратор (или к накопительным и впрыскивающим устройствам других типов систем питания двигателя). На отечественных автомобильных карбюраторных двигателях применяют мембранные (диафрагменные) топливные насосы, конструктивно отличающиеся друг от друга лишь числом клапанов, формами корпуса и рычага привода.

Применение насосов такого типа в конструкциях карбюраторных двигателей обусловлено относительной простотой конструкции, а также тем, что при работе диафрагменных насосов практически отсутствует вероятность искрообразования. Слабым местом диафрагменных (мембранных) насосов является диафрагма, которая может повредиться, а также клапанный механизм, склонный слипаться при накоплении смолистых отложений из топлива.

На одной из страниц сайта, посвященного науке гидравлике, описаны особенности конструирования и расчета мембранных насосов, а также описано устройство и работа топливного насоса системы питания карбюраторного двигателя автомобиля ВАЗ.
Ниже приведен чертеж общего вида топливного насоса двигателя ГАЗ-53А, который имеет аналогичную конструкцию и отличается лишь размерами и формами элементов.

Насос состоит из трех частей: корпуса 2, клапанной головки 7 и крышки 6. Отлитый из цинкового сплава корпус, головка и крышка соединены между собой винтами. В корпусе на оси 14 установлен вильчатый рычаг 13, прижимаемый пружиной 12 к эксцентрику распределительного вала двигателя.
Вильчатым концом рычаг охватывает шток 10 мембраны 3, которая отжимается верхней пружиной 9. Края мембраны зажаты между корпусом и головкой насоса.
В центральной части мембраны закреплен шток. В головке насоса смонтированы клапаны: два всасывающих 4 и один нагнетательный 8. Над всасывающими клапанами размещен сетчатый фильтр 5.
Рычаг 1 ручной подкачки топлива закреплен неподвижно на валике 11 и удерживается в нижнем положении пружиной, установленной на валике между рычагом и корпусом насоса.



Под действием эксцентрика распределительного вала двигателя рычаг 13 сжимает пружину 9 и перемещает через шток 10 мембрану 3 вниз. Объем полости над мембраной увеличивается, вследствие чего в ней создается разрежение, под действием которого открываются всасывающие клапаны и топливо поступает в эту полость, проходя сетчатый фильтр.
После того, как эксцентрик распределительного вала освободит рычаг 13, мембрана 3 переместится вверх под действием пружины 9. При этом в полости над мембраной повысится давление, под действием которого закроются всасывающие клапаны 4 и откроется нагнетательный клапан 8, а топливо поступит в головку и затем по трубопроводу в фильтр тонкой очистки.

Производительность топливных насосов грузовых автомобилей 100…180 л/ч, а максимальный перепад давления при нулевой подаче – 20…30 кПа. Наибольшая подача насоса в 3…5 раз превышает максимальный расход топлива двигателем. Однако пружина 9 подобрана так, что ее сила упругости не может преодолеть силу, действующую на запорную иглу в поплавковой камере карбюратора. Поэтому когда поплавковая камера заполнена, мембрана насоса остается в нижнем положении, а рычаг 13 перемещается вхолостую. Таким образом, насос изменяет подаваемое количество топлива соответственно расходу двигателем.

Поплавковая камера карбюратора может быть заполнена топливом перед пуском двигателя с помощью устройства для ручной подкачки. При качании рукой рычага 1 валик 11, поворачиваясь, отжимает рычаг 13 насоса вниз или отпускает его.
В результате этого топливо засасывается в полость над мембраной и затем нагнетается в поплавковую камеру карбюратора. Эксцентрик распределительного вала при этом не должен касаться рычага 13.

***

Воздушный фильтр системы питания



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Реле бензонасоса: устройство и основные неисправности

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Начиная издалека

Отнюдь не удивительным для современной автомобильной промышленности является использование ЭБУ – электронного блока управления. Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.

Сердцем электронного блока управления является микроконтроллер. Мы не будем разбираться в особенностях различных контроллеров, но лишь скажем, что чем более новым является автомобиль, тем, вероятнее всего, более сложный и совершенный микроконтроллер использует его ЭБУ. Впрочем, у разных микроконтроллеров есть общие элементы. К примеру, порты ввода/вывода. Как легко догадаться, они нужны для того, чтобы контроллер мог получать и отдавать сигналы. В даташитах данные порты имеют обозначения в виде букв А, В, С и так далее. Вся прелесть в том, что именно прошивка, она же программа, будет определять, какой из портов будет играть роль входящего, а какой – исходящего. Прошивка также определит параметры работы датчиков и исполнительных элементов авто.

Ключевые функции реле бензонасоса

Так для чего же нужно реле? Одной из основных его задач является создание чего-то наподобие буферного каскада между потребителем тока в бортовой электросети и электронным блоком управления. Дело в том, что топливные насоса оборудуются двигателями постоянного тока, причем весьма мощными. А к выходу ЭБУ нельзя подключать большую нагрузку. И именно реле позволяет создавать цепи управления, к которых будет действовать ток небольшой силы. Это однозначно применимо к автомобильным электроцепям, которые включают в себя слаботочные цепи управления и силовые провода, с которыми связаны насосы, оптика и т.п. Что до других задач реле бензонасоса, то их довольно много:

• Обогрев лямбда-зонда. В одних системах обогрев включался вместе с включением бензонасоса, а на других для подобных задач устанавливался отдельный транзистор;
• Управление топливным насосам. А точнее, ввод насоса в работу. Дабы при включении двигателя в топливной магистрали сразу же повысилось давление, реле включает насос подачи топлива всего на пару секунд. Далее за работой бензонасоса «следят» более мощные агрегаты;
• Контроль работы пусковой форсунки. Это актуально для работы еще непрогретого двигателя. Когда двигатель «холодный» пусковая форсунка может работать 8-10 секунд, тем временем как на хорошо прогретом двигателе пусковая форсунка может проработать какие-то доли секунды;
• На автомобилях с коробкой-автоматом: управление функцией Kick-Down.

На некоторых автомобилях реле топливного насоса выполнять и еще несколько функций. К примеру, устройство может выполнять задачи ограничителя оборотов коленчатого вала. Если метонимия ДВС слишком высока, реле начинает работать на отключение электронасоса. Другая интересная функция: включение реле сразу при открытии водительской двери. Это позволяет заранее создать давление в системе подачи топлива, что способствует быстрому запуску силового агрегата.

Как видите, реле – это небольшой, но довольно важный компонент, повышающий стабильность работы нескольких автомобильных систем. Неисправности реле отрицательно сказываются на работе топливного насоса, вплоть до его выхода из строя и невозможности завести автомобиль. Впрочем, нельзя не отметить, что высокая живучесть данного элемента обусловлена хорошо проработанной схемотехникой – полный выход реле и заодно бензонасоса из строя наблюдается довольно редко.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

1. Попав в салон, водитель включает зажигание;
2. Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
3. Топливный насос отключается, о чем свидетельствует щелчок реле;
4. Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
5. Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

• Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
• Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group. Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали. Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

где находится и как работает, описание и назначение устройства

В прошлой

записи, я делился проблемой езды в горячую пору. После установки ремкомплекта ситуация осталась та же: на горячую не едет, глохнет.

Почитав про ЭБН, решил, что это геморно из-за того, что надо делать обратку в бак. НО, потратив пару вечеров на статьи про установку ЭБН, наткнулся на насос, которому не нужна обратка

!

Как он работает? Он качает бензин, до того момента как магистраль не будет заполнена, после этого насос поддерживает давление, и включается только тогда когда давление падает. То есть игла в карбюраторе будет держать давление этого насоса! Идеальный вариант для нас!

Вторым существенным поводом для покупки ЭБН стало то, что цена на оригинальный Пекар — 450 грн. За ЭБН я отдал 426 грн.

Для установки мне потребовалось:

-ЭБН -топливный шланг 1,5 м -хомуты -реле 4-х контактное 40А -колодка -предохранитель 15А -провода -дизельный фильтр грубой очистки

Подключал по этому схеме

, только управляющий + взял с замка зажигания, а не с катушки. Спасибо Pro100spider за подсказку по поводу подключения насоса. У насоса есть два провода, один черный, другой черный с серой полоской. Вот как раз черный с серой полоской это + провод. Пригодиться тем, у кого нет по близости знакомого электрика.

Насос установил слева, над мостом. Рекомендуют ставить именно около бака, насосу так легче работать. Перед ЭБН поставил фильтр дизельный, что бы не попадала грязь с бака.

Реле установил около других реле.

Механический насос оставил на месте, будет резервным.

Также установил обратный клапан.

Особенности работы:

Во время работы — насос щелкает. Это отчетливо слышно. Но во время движения не слышно. Мне по щелчкам удобно ориентироваться, когда насос накачал бензин :))

Ощущения после установки:

Я в восторге! Не надо подкачивать после долгой стоянки. Насос занимается своей работой — качает бензин

Реле бензонасоса: устройство и основные неисправности (видео) | avto.pro News

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

• Попав в салон, водитель включает зажигание;
• Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
• Топливный насос отключается, о чем свидетельствует щелчок реле;
• Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
• Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием. К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле. О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.

Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.

Как проверить реле бензонасоса

Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:

• Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
• Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.

Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера или же сигнализации. Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.

Выбор нового реле топливного насоса

Подобрать нужное реле не так уж и сложно. Для поисков лучше всего пользоваться электронными каталогами или сервисами по поиску запчастей по их наименованию и параметрам автомобиля, или же по кодам. Впрочем, искать можно и по VIN-коду. Опционально, автолюбитель может перепаять реле. Часто помогает восстановление дорожки. Компоненты реле можно на радиорынках. Впрочем, многие эксперты не советуют так делать.

Так как реле топливного насоса устроено довольно просто и имеет большой эксплуатационный ресурс, автолюбитель может поискать оригинальное б/у реле на автомобильной разборке. Если есть желание приобрести новый аналог, то здесь стоит обращать внимание на продукцию под именами хорошо известный брендов: Parts Mall, Bosch, Valeo. Недорогие, но менее качественные аналоги предлагают и упаковщики. Наиболее крупными фирмами-упаковщиками являются Meyle и JP Group. Обращаем внимание автолюбителей на то, что дешевые реле бензиновых насосов можно заказать в интернет-магазинах, специализирующихся на товарах из Китая. Китайские реле крайне доступны в ценовом плане, но они не могут похвастать стабильным качеством. Лучшим выбором станет оригинальное реле или же устройство от упаковщиков и производителей, которые хорошо себя зарекомендовали. Использование реле с отечественной классики (если оно подходит по количеству контактов) нежелательно – оно может справляться со всеми ключевыми функциями, кроме выключения топливного насоса в аварийном режиме.

Вывод

Реле бензонасоса – это небольшой, но крайне важный компонент электрической системы автомобиля. Подобрать новое реле довольно легко. Установить в свой автомобиль вполне можно и б/у реле бензонасоса. Более того, устройство даже можно отремонтировать, особенно если у вас есть опыт пайки электрических схем. Впрочем, полный выход реле из строя на многих моделях авто игнорировать не получится.

С полной версией статьи можете ознакомиться здесь.

Топливный насос: полное руководство

Автомобиль состоит из множества различных компонентов, каждый из которых служит определенным целям. Одна из них, и одна из самых важных — топливный насос. Вы найдете это устройство практически в легковых и грузовых автомобилях, как классических, так и современных.

Какую функцию выполняет топливный насос, что делает его таким распространенным в автомобилях? Эта глава отвечает на этот и многие другие вопросы. Читайте дальше и поймите, зачем вашему автомобилю нужен топливный насос.

Прежде чем мы углубимся в работу топливного насоса, давайте сначала разберемся, что это за компонент.Также его расположение в автомобиле.

Что такое топливный насос?

В общих чертах, это устройство, подающее топливо в двигатель. Топливный насос легко узнать по внешнему виду и расположению.

В старых автомобилях с карбюраторами топливный насос крепится на блоке двигателя. В современных автомобилях насос установлен либо в топливном баке, либо снаружи вдоль топливопровода.

Как мы видели, топливные насосы являются важнейшими компонентами автомобиля.Почему? Давайте посмотрим.

Функция топливного насоса

Топливные насосы помогают подавать в двигатель необходимое количество топлива. И при правильном давлении. Таким образом, автомобиль будет плавно двигаться в различных условиях движения, потребностях в топливе и других требованиях.

Без топливного насоса было бы трудно создать необходимое давление для подачи топлива в двигатель с впрыском. Топливо будет оставаться в топливном баке и бесполезно.

Чтобы понять ценность топливного насоса, вам нужно управлять только автомобилем, насос которого неисправен.Вы обнаружите, что это сильно повлияет на управляемость, а мощность двигателя будет слишком низкой.

Далее о различных топливных насосах, которые используют автомобили, как старые, так и современные.

Типы топливных насосов

Топливные насосы бывают двух типов: механические и электрические. Механические насосы приводятся в действие двигателем транспортного средства, а электрические топливные насосы работают от батареи или генератора переменного тока. Для наглядности давайте подробно рассмотрим два типа топливных насосов.

Механический топливный насос

Источник: https: // technician.академия

Этот тип топливного насоса обычно используется в старых автомобилях, которые использовали карбюраторные двигатели. Однако насос быстро устаревает, поскольку производители постепенно отказываются от карбюраторов в пользу систем впрыска топлива. Вот почему сегодня эти насосы используют лишь несколько автомобилей.

Механические топливные насосы в основном полагаются на всасывание, чтобы вывести топливо из топливного бака и передать его в двигатель. По этой причине их называют насосами-съемниками. Эти насосы также зависят от движения двигателя автомобиля.

Поскольку механические насосы создают сильное всасывание, но при низком давлении топлива, они обычно располагаются рядом с карбюратором или двигателем и вдали от топливного бака. Таким образом, они могут набирать топливо и по-прежнему поддерживать давление, достаточное для подачи его в карбюратор.

Электрический топливный насос

Источник: wikipedia.com

Это стандартный топливный насос в автомобилях с двигателями с прямым впрыском. Это означает, что практически в каждом автомобиле сегодня используется электрический топливный насос, подающий топливо в двигатель.

В отличие от механического типа, большинство электрических топливных насосов используют толкающее действие для проталкивания топлива по топливопроводам. В результате им не нужно находиться рядом с двигателем для эффективной подачи топлива. Это одна из причин, по которой они устанавливаются внутри топливного бака или топливопровода.

Электрические топливные насосы могут быть как в баке, так и в линии.

• Топливные электрические насосы для установки в бак, как следует из названия, размещаются внутри топливных баков. Они являются наиболее распространенными из-за множества преимуществ, предлагаемых позиционированием.Из-за погружения в топливо эти насосы не нагреваются, так как топливо постоянно охлаждает их. Возможность возгорания этих насосов также сводится к минимуму из-за отсутствия воздуха в резервуаре. Также значительно снижается вероятность всасывания воздуха насосом.
• Рядные электрические топливные насосы находятся вне топливного бака, но недалеко от него. Эти насосы встречаются нечасто, поскольку не обладают многими преимуществами. Обычно автовладельцы устанавливают их, когда вышла из строя топливная помпа, и нет времени на ее замену.Установка временного насоса на топливопровод восстанавливает работоспособность автомобиля до того момента, когда вы замените поврежденный. Как видите, одним из преимуществ этих «внешних» топливных насосов является то, что их легко исправить.

Как работает топливный насос?

Это зависит от типа насоса. Хотя основной принцип работы топливного насоса остается простым, некоторые насосы сложнее других. Хороший пример — электрический топливный насос. Эти насосы имеют больше компонентов, чем механический тип, и их работа также несколько сложна.

В простейшей форме рабочий механизм топливного насоса состоит всего из нескольких частей; диафрагма, которая перемещается вверх, позволяя топливу попасть в камеру, и вниз, чтобы вытолкнуть топливо наружу. Другая конструкция, и самая популярная, включает двигатель постоянного тока, который вращается, чтобы «протолкнуть» топливо по топливопроводам в двигатель.

Чтобы лучше понять принцип работы топливных насосов, давайте подробно рассмотрим работу каждого типа.

Механический топливный насос: принцип работы

Источник: marineengineeringsystems.blogspot.com

Эксцентрик на распределительном валу — это то, что приводит в действие механический насос. Эти насосы в основном состоят из поворотного рычага, резиновой диафрагмы, возвратной пружины, впускных и выпускных клапанов и корпуса. Вот что происходит.

• При вращении распределительного вала эксцентрик перемещает поворотный рычаг вверх. Это заставляет другой конец рычага перемещаться вниз.
• Шток, соединенный с рычагом, толкает диафрагму вниз, когда рычаг приводится в действие эксцентриком.
• Это заставляет диафрагму перемещаться вниз и создавать пространство низкого давления над ней.Действие также закрывает выпуск топлива и открывает впускное отверстие
• Падение давления заставляет топливо поступать в камеру насоса через впускной клапан
• Между тем, возвратная пружина поднимает диафрагму, закрывая впуск и открывая выпускные клапаны
• Возникающее давление выталкивает топливо через выходное отверстие насоса в карбюратор.
• Процесс повторяется, перемещая диафрагму вверх и вниз и направляя топливо в двигатель по мере необходимости.

В этом видео подробно описан принцип работы механического топливного насоса:

Электрический топливный насос: принцип работы

Электрический топливный насос немного сложнее механического типа. Они также идут с большим количеством деталей. Большинство этих насосов входят в состав модуля топливного насоса, то есть сборки, состоящей из датчиков, фильтра, электрических соединений и других компонентов.

Не все электрические топливные насосы работают одинаково. Некоторые используют механизм, похожий на механизм механических топливных насосов, в то время как другие используют вращающийся двигатель для перекачки топлива. Это единственные два способа работы топливных насосов электрического типа.

Давайте начнем с рассмотрения того, как работает электрический диафрагменный топливный насос.Вот что происходит.

• Соленоид, получив ток, намагничивается и притягивает железный стержень.
• Железный стержень соединен с диафрагмой. Его движение тянет диафрагму вниз.
• Образовавшееся пространство вызывает падение давления, и топливо поступает через впускной клапан
• Шток достигает точки, где он разъединяет набор электрических контактов и разрывает цепь
• Соленоид теряет магнетизм и останавливается притягивая железный стержень
• Возвратная пружина тянет диафрагму вверх, действие, которое толкает всасываемое топливо вверх по топливопроводу
• Расслабляющая диафрагма притягивает железный стержень, контакты снова замыкаются, намагничивая соленоид и вызывая перекачивающее действие. повторять

Так работает электрический топливный насос прядильного двигателя.

• Когда вы включаете ключ зажигания, реле посылает напряжение на насос
• Это активирует двигатель, который сразу же начинает вращаться
• Вращение приводит в действие механизм, который перемещает топливо вверх по насосу
• После Несколько секунд вращения для повышения давления, насос выпускает топливо в топливопровод.
• Процесс продолжается, и насос непрерывно подает топливо к двигателю с нужным давлением и количеством. Датчики, прикрепленные к насосному агрегату, позволяют это сделать.

Это видео объясняет вышеупомянутую работу электрического топливного насоса:

Как мы видели, электрические топливные насосы используются для подачи топлива в систему впрыска. двигателей.Эти двигатели требуют подачи топлива при высоком давлении, обычно около 45 и 65 фунтов. С этим справятся только электрические топливные насосы.

Механические типы обычно достигают давления менее 10 фунтов — достаточно для требований карбюратора, но намного меньше, чем требуется для двигателя с впрыском топлива. Вот почему механический насос подходит только для карбюраторных двигателей, и причина, по которой они сегодня широко не используются.

Правильно работающий топливный насос означает транспортное средство, которое движется плавно и с постоянной скоростью.Но иногда насос выходит из строя по разным причинам. Как узнать, когда это произойдет? Об этом читайте в следующей главе этого руководства.

Компоненты системы впрыска топлива

Компоненты системы впрыска топлива

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Реферат : Систему впрыска топлива можно разделить на стороны низкого и высокого давления.Компоненты низкого давления включают топливный бак, топливный насос и топливный фильтр. Компоненты стороны высокого давления включают насос высокого давления, аккумулятор, топливную форсунку и форсунку топливной форсунки. Для использования с различными типами систем впрыска топлива было разработано несколько конструкций форсунок и различные методы приведения в действие.

Компоненты стороны низкого давления

Обзор

Чтобы система впрыска топлива выполняла свое предназначение, топливо должно подаваться в нее из топливного бака.Это роль компонентов топливной системы низкого давления. Сторона низкого давления топливной системы состоит из ряда компонентов, включая топливный бак, один или несколько насосов подачи топлива и один или несколько топливных фильтров. Кроме того, многие топливные системы содержат охладители и / или нагреватели для лучшего контроля температуры топлива. На рисунке 1 показаны два примера схем топливных систем низкого давления: один для грузовика с дизельным двигателем большой грузоподъемности и один для легкового легкового автомобиля с дизельным двигателем [1590] [1814] .

Рисунок 1 . Примеры топливных систем низкого давления для тяжелых и легких дизельных транспортных средств

Топливный бак и топливный насос

Топливный бак — это резервуар, в котором хранится запас топлива и который помогает поддерживать его температуру на уровне ниже точки воспламенения. Топливный бак также служит важным средством отвода тепла от топлива, которое возвращается из двигателя [528] . Топливный бак должен быть коррозионно-стойким и герметичным при давлении не менее 30 кПа.Он также должен использовать некоторые средства для предотвращения чрезмерного накопления давления, такие как выпускной или предохранительный клапан.

Насос подачи топлива, часто называемый подъемным насосом, отвечает за всасывание топлива из бака и его подачу в насос высокого давления. Современные топливные насосы могут иметь электрический или механический привод от двигателя. Использование топливного насоса с электрическим приводом позволяет размещать насос в любом месте топливной системы, в том числе внутри топливного бака. Насосы, приводимые в действие двигателем, прикреплены к двигателю.Некоторые топливные насосы могут быть включены в блоки, выполняющие другие функции. Например, так называемые тандемные насосы представляют собой агрегаты, в состав которых входят топливный насос и вакуумный насос для усилителя тормозов. Некоторые топливные системы, например, на основе насоса распределительного типа, включают в себя подающий насос с механическим приводом и насос высокого давления в одном блоке.

Топливные насосы обычно рассчитаны на подачу большего количества топлива, чем потребляется двигателем в любой конкретной операционной системе. Этот дополнительный поток топлива может выполнять ряд важных функций, включая подачу дополнительного топлива для охлаждения форсунок, насосов и других компонентов двигателя и поддержание более постоянной температуры топлива во всей топливной системе. Кроме того, избыточное топливо, которое нагревается при контакте с горячими компонентами двигателя, может быть возвращено в бак или топливный фильтр для улучшения работоспособности автомобиля при низких температурах.

Топливный фильтр

Безотказная работа дизельной системы впрыска возможна только на фильтрованном топливе. Топливные фильтры помогают уменьшить повреждение и преждевременный износ от загрязнений, задерживая очень мелкие частицы и воду, чтобы предотвратить их попадание в систему впрыска топлива. Как показано на рисунке 1, топливные системы могут содержать одну или несколько ступеней фильтрации.Во многих случаях экран курса также расположен на входе топлива, расположенном в топливном баке.

В двухступенчатой ​​системе фильтрации обычно используется первичный фильтр на впускной стороне топливоперекачивающего насоса и вторичный фильтр на выпускной стороне. Фильтр предварительной очистки требуется для удаления более крупных частиц. Вторичный фильтр необходим, чтобы выдерживать более высокое давление и удалять более мелкие частицы, которые могут повредить компоненты двигателя. Одноступенчатые системы удаляют более крупные и мелкие частицы с помощью одного фильтра.

Фильтры могут быть коробчатого типа или сменного элемента, как показано на рис. 2. Фильтр коробчатого типа может быть полностью заменен по мере необходимости и не требует очистки. Фильтры со сменным элементом должны быть тщательно очищены при замене элементов и должны быть приняты меры, чтобы избежать любых остатков грязи, которые могут мигрировать на сложные части системы впрыска топлива. Фильтры могут быть изготовлены из металла или пластика.

Рисунок 2 . Два типа топливных фильтров

(а) Коробчатого типа; (b) Тип элемента

Обычными материалами для современных топливных фильтрующих элементов являются синтетические волокна и / или целлюлоза.Также можно использовать микроволокна, но из-за риска миграции мелких кусочков стекловолокна, отколовшихся от основного элемента, в критические компоненты топливной системы, их использование в некоторых приложениях избегается [2046] . В прошлом также использовались гофрированная бумага, упакованная хлопковая нить, древесная щепа, смесь упакованной хлопковой нити и древесных волокон и намотанный хлопок [529] .

Требуемая степень фильтрации зависит от конкретного применения. Обычно, когда два фильтра используются последовательно, первичный фильтр задерживает частицы размером примерно 10–30 мкм, а вторичный фильтр способен задерживать частицы размером более 2–10 мкм.По мере развития топливных систем зазоры и нагрузки на компоненты высокого давления увеличиваются, и потребность в чистом топливе становится все более острой. Как способность топливных фильтров удовлетворять потребности в более чистом топливе [2047] , так и методы количественной оценки приемлемых уровней загрязнения топлива потребовались для развития [2048] .

Помимо предотвращения попадания твердых частиц в оборудование для подачи топлива и впрыска, необходимо также предотвратить попадание воды в топливе в критические компоненты системы впрыска топлива. Свободная вода может повредить смазываемые топливом компоненты системы впрыска топлива. Вода также может замерзнуть в условиях низких температур, а лед может заблокировать небольшие проходы системы впрыска топлива, тем самым перекрыв подачу топлива к остальной части системы впрыска топлива.

Воду можно удалить из топлива двумя способами. Поступающее топливо может подвергаться центробежным силам, которые отделяют более плотную воду от топлива. Гораздо более высокая эффективность удаления может быть достигнута с помощью фильтрующего материала, который отделяет воду.На рис. 3 показан фильтр, использующий комбинацию средового и центробежного подходов.

Рисунок 3 . Топливный фильтр с водоотделителем

Различные среды разделения воды работают по разным принципам. Гидрофобная барьерная среда , такая как обработанная силиконом целлюлоза, отталкивает воду и заставляет ее скатываться вверх по поверхности. По мере того, как бусинки становятся больше, они под действием силы тяжести стекают по лицевой стороне элемента в чашку. Гидрофильная коалесцирующая среда , такая как стеклянное микроволокно, обладает высоким сродством к воде.Вода в топливе связывается со стеклянными волокнами, и со временем по мере того, как больше воды поступает со стороны выше по потоку, образуются массивные капли. Вода проходит через фильтр с топливом и на выходе из потока топлива выпадает в сборный стакан.

Более широкое использование поверхностно-активных добавок к топливу и компонентов топлива, таких как биодизельное топливо, сделало обычные разделяющие среды менее эффективными, и производителям фильтров пришлось разработать новые подходы, такие как композитные среды и коалесцирующие среды со сверхвысокой площадью поверхности [2049] [2050] [2051] .Также были затронуты методы количественной оценки эффективности отделения топлива от воды [2052] .

Топливные фильтры также могут содержать дополнительные элементы, такие как подогреватели топлива, тепловые переключающие клапаны, деаэраторы, датчики воды в топливе, индикаторы замены фильтров.

Подогреватель топлива помогает минимизировать накопление кристаллов парафина, которые могут образовываться в топливе при его охлаждении до низких температур. В обычных методах нагрева используются электрические нагреватели, охлаждающая жидкость двигателя или рециркулируемое топливо. На рисунке 1 показаны два подхода, в которых для нагрева поступающего топлива используется теплое возвращаемое топливо.

Перелив топлива и утечка топлива, возвращающегося в бак, также переносят воздух и пары топлива. Присутствие газообразных веществ в топливе может вызвать затруднения при запуске, а также нормальную работу двигателя в условиях высоких температур. Таким образом, выпускные клапаны и деаэраторы используются для удаления паров и воздуха из системы подачи топлива и обеспечения бесперебойной работы двигателя.

###

Базовая система топливного насоса

Топливная система с гравитационным потоком не работает во многих конструкциях самолетов, особенно в большинстве типов низкорасположенных крыльев. Как вы знаете, система топливного насоса должна использоваться всякий раз, когда топливные баки не могут быть установлены достаточно высоко над уровнем карбюратора, чтобы воспользоваться преимуществом силы тяжести и простой, эффективной системой потока самотеком.

Означает ли это, что система топливного насоса более сложная, чем система самотечного потока? Да, действительно, к сожалению.

Мы знаем, что человеческие усилия никогда не могут сравниться с простотой и эффективностью природы. Поэтому неудивительно, что, казалось бы, простое решение добавления топливного насоса лишь частично справляется с проблемой подачи топлива в двигатель без помощи силы тяжести.Гравитация никогда не подводит, в отличие от топливных насосов. Итак, чтобы защитить себя от такой возможности, вам придется добавить какой-то резервный насос.

Теперь у вас есть два насоса — но как узнать, насколько хорошо они работают? Правильно, вы также должны установить датчик давления топлива или расходомер топлива (который на самом деле является не чем иным, как датчиком давления топлива), чтобы предоставить вам эту информацию.

Вот и все — лишь намек на дополнительную сложность, которая отличает базовую систему топливного насоса от системы подачи топлива самотеком.

Основные компоненты топливной системы
Во всех отношениях система топливного насоса очень похожа на самотечную. Обе системы начинаются с топливных баков.

Подача топлива начинается, когда топливо проходит через защищенный от пальцев выпускной патрубок в нижней части топливного бака. Из бака топливо течет по алюминиевой магистрали (диаметром не менее 3/8 дюйма) к удобно расположенному клапану переключения топлива в кабине.

Пройдя через селекторный клапан бака, топливо попадает в главный фильтр, более известный как «газоочиститель».«

Газораспределитель обычно располагается на брандмауэре и должен быть самым нижним элементом топливной системы. Он всегда оснащен клапаном быстрого слива, так что вся топливная система может быть слита в этот момент. Газколятор также представляет собой удобное средство для слива топлива для проверки наличия воды во время предполетного осмотра. Быстрый слив должен быть легко доступен без необходимости снимать кожух или крышки.

Кстати, приходило ли вам в голову, что когда вы сливаете топливо из бензоколонки для проверки наличия воды, вы проверяете только бак, на который установлен селектор? Если вы хотите проверить какой-либо другой бак, вы должны изменить настройку селектора и слить еще немного топлива.Правильно?

После того, как отфильтрованное топливо проходит через газоохладитель, оно поступает в резервный насос или в обход него. Этот агрегат обычно представляет собой электрический насос, но также может быть ручным качающимся насосом.

Наконец, топливо попадает в самое сердце системы топливного насоса — насос с приводом от двигателя. Этот насос с механическим приводом от двигателя прикреплен болтами непосредственно к вспомогательной подушке на картере двигателя, откуда он подает топливо под давлением в топливную форсунку или карбюратор.

ПРИМЕЧАНИЕ. Важно знать, что, хотя насос с приводом от двигателя является основным источником давления топлива, резервный вспомогательный топливный насос является обязательной установкой для самолетов, изготовленных по Сертификату одобренного типа. Конечно, и ваш самолет любительской постройки тоже должен быть оборудован.

Поскольку эти топливные насосы должны обеспечивать давление, достаточное для перемещения топлива из баков в карбюратор или топливную форсунку, очевидно, что у вас должен быть способ узнать, что создается необходимое давление. Как уже указывалось, эта мелочь решается установкой манометра топлива.

Дополнительная сложность системы топливного насоса по сравнению с системой самотечного потока станет для вас более очевидной после того, как вы начнете установку.Посмотрим, в чем дело.

Установка манометра топлива
Манометр, который вы устанавливаете, должен быть откалиброван для соответствия диапазону давления топлива в вашей системе. Например, топливная форсунка работает с нормальным давлением топлива приблизительно 24 фунта на квадратный дюйм, в то время как карбюратор высокого давления не требует более 15 фунтов на квадратный дюйм. Обычный карбюратор поплавкового типа требует еще меньшего давления для эффективной работы. . . около 5 фунтов на квадратный дюйм. Итак, вы видите, вам следует установить датчик, который будет показывать достаточно высокое значение для вашей установки.С другой стороны, датчик давления топлива, способный регистрировать гораздо более высокое давление, чем необходимо для вашей установки, может быть не таким точным, как датчик, откалиброванный для меньшего диапазона давления топлива.

Есть еще одно соображение. Типичный индивидуальный датчик давления топлива будет иметь диаметр 2-1 / 4 дюйма или 2-1 / 16 дюйма (автомобильного типа). Лучше проверьте свой размер перед тем, как вырезать это отверстие в приборной панели. Манометры давления топлива также доступны как часть «комбинации приборов».«Они довольно популярны и используются большинством производителей самолетов. Выбор за вами.

Установить манометр топлива довольно просто. После установки манометра на приборной панели или в другом более удобном месте, если это необходимо, прибор подключается к карбюратору или топливной форсунке с помощью алюминиевой трубки с использованием стандартных фитингов AN. Поскольку трубопровод будет заполнен сырым топливом на всем пути от карбюратора до панели кабины, было бы разумно использовать трубки меньшего диаметра, чем те, которые используются для ваших основных топливопроводов.В конце концов, измеряется только давление, и это никак не связано с подачей топлива в двигатель. Следовательно, будет достаточно алюминиевой лески дюйма или даже 3/16 дюйма. Подсоедините напорный топливопровод с помощью фитинга ограничительного типа к отверстию в топливной форсунке или корпусе карбюратора, предназначенном для этой цели.

В то время как вы обычно используете алюминиевый трубопровод от манометра до фитинга перегородки брандмауэра, трубопровод давления топлива внутри моторного отсека (от брандмауэра до топливной форсунки или карбюратора) должен быть гибким авиационным шлангом, изготовленным со стандартными металлическими фитингами. (см. рисунки 2, 3 и 4 ниже ).

На мой взгляд, пластиковым шлангам и накладным фитингам, закрепленным хомутами или скрученной проволокой, нет места в первичной топливной или масляной системе, особенно внутри моторного отсека.

Ваш топливный насос с приводом от двигателя
Во время всех обычных операций двигателя топливный насос с приводом от двигателя (механический) автоматически подает топливо с надлежащим давлением непосредственно в ближайшую топливную форсунку или карбюратор, в зависимости от обстоятельств.

Хорошо известный авиационный топливный насос с диафрагмой переменного тока считается отраслевым стандартом для большинства небольших авиационных двигателей.Это самовсасывающий насос со специально разработанными диафрагмами, на которые в наши дни не влияют различные экзотические химические свойства топлива (см. Рисунок 1 ).

Не так много лун назад люди из AC решили отменить производство своих комплектов для ремонта топливных насосов, потому что слишком много топливных насосов ремонтировалось неправильно. Они посчитали, что разница в стоимости между ремонтом старого насоса и установкой нового не стоит возникших проблем.Так что забудьте о ремонте вашего старого топливного насоса с приводом от двигателя переменного тока.

Ремкомплектов больше нет в наличии.

Есть еще кое-что о насосе двигателя переменного тока. Насосы более поздних моделей получили новые номера Lycoming и AC, которые заменяют старые номера насосов. . . но это не все.

При замене вышедшего из строя старого насоса на новый, я обнаружил, что мои старые фитинги впускного и выпускного порта не подходят к новому насосу. Какое удивление узнать, что 30-минутная установка растянулась на недельный поиск правильной арматуры.

В конце концов, чтобы внести изменения, у меня был нежелательный выбор — приобрести специальные детали насоса Weatherhead или Lycoming с уплотнительными кольцами (см. , рис. 1 ).

Если установлен правильный топливный насос с приводом от двигателя, он будет откачивать (перекачивать) больше топлива, чем требуется вашему двигателю. . . Фактически, насос должен обеспечивать минимальный расход топлива 125% от необходимого для максимальной взлетной мощности. Эта избыточная мощность не будет проблемой при работе вашего двигателя, поскольку внутренний предохранительный клапан, настроенный на заводе для подачи топлива с правильным давлением для конкретного карбюратора или топливной форсунки, предотвращает развитие чрезмерного давления топлива на входе топлива .

Я знаю случай, когда строитель не мог поддерживать мощность крейсерского двигателя, если его электрический подкачивающий насос не был включен и не работал. Многие умные люди были озадачены этой проблемой, пока кто-то не обнаружил очевидного — насос с приводом от двигателя был неправильного типа и недостаточно велик, чтобы питать этот двигатель с впрыском топлива без помощи вспомогательного насоса.

При покупке нового насоса убедитесь, что у него правильный номер детали для вашего двигателя. Также проверьте, какой тип фитингов вам понадобится.Их вообще сложно найти.

Топливные насосы с приводом от двигателя достигли рекордных показателей надежности, но они не работают. Чаще всего происходит разрыв диафрагмы, и топливо выливается из сливной линии. Я считаю, что такая неудача чаще всего является результатом возраста, а не материальной нехватки.

Если ваш двигатель хорошо используется, и в журнале его работы не упоминается топливный насос с приводом от двигателя, считайте, что топливный насос работает в течение определенного времени и требует замены.

Просто имейте это в виду. Неисправный топливный насос с приводом от двигателя может создать серьезную опасность возгорания, если диафрагма разорвется и если вентиляционное отверстие не было подключено к линии, проложенной от горячих выхлопных труб к безопасному месту за бортом. Кроме того, двигатель больше не запускается. . . не обошлось и без резервного топливного насоса.

Такой вспомогательный насос может поддерживать работу двигателя даже при отказавшем насосе с приводом от двигателя. Это возможно, потому что топливные насосы с приводом от двигателя переменного тока (а также насосы Томпсона и Ромека) имеют внутренний перепускной клапан, который позволяет топливу проходить через насос с приводом от двигателя даже после его отказа.Без этого условия установка и использование резервного насоса были бы очень сложными.

Опции резервного насоса
Резервный насос под любым другим названием может быть вспомогательным насосом, подкачивающим насосом, электронасосом или даже качающимся насосом. Все они служат одной цели — помогать насосу с приводом от двигателя или, в крайних случаях, полностью выполнять его функции.

Вспомогательный топливный насос обычно приводится в действие автономным электродвигателем, который управляется переключателем на приборной панели.

Вспомогательный или подкачивающий насос может использоваться для ряда важных функций, например:

1. Прокачка двигателя с впрыском топлива перед запуском.

2. Восстановление подачи топлива в двигатель каждый раз, когда насос с приводом от двигателя выходит из строя или не может поддерживать адекватный поток топлива.

3. Используется для подавления тенденции к парообразованию, особенно на высотах выше 10 000 футов.

4. Помощь в перезапуске двигателя после того, как парень, управляющий вашим самолетом, позволил одному из ваших топливных баков иссякнуть.

5. Использование подкачивающего насоса в качестве меры предосторожности при взлете и посадке.

Резервный насос, если он установлен, обычно устанавливается в линию (последовательно) с насосом с приводом от двигателя (см. Рисунок 4 ).

А теперь послушайте это, амиго. Для такой установки подкачивающий насос ДОЛЖЕН иметь внутренний перепускной клапан, который позволит топливу проходить через подкачивающий насос независимо от того, включен он или нет.

Если вы установите электрический подкачивающий насос без внутреннего перепускного клапана последовательно с насосом, приводимым в действие двигателем, каждый раз, когда вы выключите этот подкачивающий насос, весь поток топлива к насосу с приводом от двигателя будет заблокирован.Другими словами, двигатель остановится, потому что топливо не может проходить через подкачивающий насос этого типа, если вы не оставите его включенным.

Многие небольшие электронасосы низкого давления, используемые строителями для двигателей с карбюратором, не имеют внутренних перепускных клапанов. Эти насосы, если они установлены в дополнение к насосу с приводом от двигателя, должны устанавливаться параллельно с насосом двигателя. В зависимости от установки, параллельная система может также потребовать включения одного или нескольких обратных клапанов с обратным ходом, чтобы гарантировать, что топливо течет только к двигателю и не утекает обратно в бак при работающем электронасосе.В любом случае, параллельная система всегда будет сложнее, чем встроенная установка (см. , рис. 2, ).

Качающийся насос
Пилоты спортивного пилотажа предпочитают свой резервный топливный насос классическим качающимся насосом. Его основные функции, такие как помощь в запуске двигателя и поддержание давления топлива по запросу, аналогичны вспомогательному электрическому насосу, за исключением того, что он управляется вручную пилотом. . . и не требует никакой электрической системы.

Установка качающегося насоса аналогична установке любого из других подкачивающих насосов, имеющих внутренний байпас. То есть его также можно установить последовательно в основной топливопровод к двигателю (см. , рис. 3, ).

Старые излишки вихревых насосов серии D времен Второй мировой войны становятся дефицитными, и их заменяет новый превосходный ручной топливный насос Christen.

Установка ручного топливного насоса Christen намного легче и содержит топливный клапан, топливный фильтр и топливный насос, упакованные в один компактный блок.Если вы обустраиваете свой самолет для фигур высшего пилотажа, несомненно, это лучший вариант.

Проблемы с паром
Защитите свою топливную систему от чрезмерного воздействия тепла двигателя, и вы в значительной степени снизите вероятность возникновения проблем с паровыми пробками.

Это нелегко сделать, потому что моторный отсек, в котором находится большинство компонентов вашей топливной системы, мало чем отличается от горячего ящика или печи. Кроме того, насос с приводом от двигателя забирает дополнительное тепло от своего физического крепления к двигателю.Как следствие, топливный насос может стать достаточно горячим, чтобы просачиваться топливо.

Некоторые производители, а также многие строители значительно снижают нагрев, заключая топливный насос с приводом от двигателя в алюминиевый кожух, открытый снизу. Воздуховод от задней перегородки двигателя охлаждает воздух в отверстие в этом кожухе для охлаждения насоса.

Другие меры, которые могут быть предприняты, включают закрытие всех гибких трубопроводов «пожарными рукавами», не столько для защиты мелких частиц от пожара в моторном отсеке, сколько для их некоторой защиты от тепла в моторном отсеке.По той же причине часто устанавливают газосборник с металлическим кожухом вокруг него.

В зависимости от типа установленного оборудования, линия возврата паров обратно в топливные баки) может использоваться с системой топливных форсунок с непрерывным потоком (см. Рисунок 3 ).

Для двигателей с меньшим впрыском топлива основным средством борьбы с тенденцией к образованию паровых пробок является включение подкачивающего насоса, чтобы обеспечить положительный поток холодного топлива через систему.

Я уверен, что, как серьезный строитель, вы понимаете, что мы коснулись только наиболее важных основных элементов системы топливного насоса, и что ваша собственная установка должна быть произведена в соответствии с вашим самолетом — двигатель и устройство для измерения расхода топлива. (топливная форсунка или карбюратор) — и какие компоненты вы собираетесь установить.

Как проверить топливный насос автомобиля

Кажется, что отказ топливного насоса никогда не наступил вовремя. В большинстве случаев после выхода из строя ваш автомобиль больше не будет двигаться, и вы окажетесь в затруднительном положении. В некоторых случаях ваш топливный насос начнет показывать небольшие признаки неисправности, прежде чем он полностью выйдет из строя. Знание этих признаков и того, как проверить топливный насос, может помочь вам избежать дорогостоящей поломки или опасной ситуации.

Назначение топливного насоса — перекачивать топливо из топливного бака в двигатель. Топливные насосы могут быть механическими и приводиться в действие двигателем, или они могут быть электродвигателями. Наиболее распространенным топливным насосом, используемым на современных автомобилях, является электрический топливный насос, и большую часть времени он находится внутри топливного бака.

Со временем топливный насос может изнашиваться из-за возраста и недостаточного обслуживания — например, из-за несвоевременной замены фильтра, загрязнения топлива или эксплуатации автомобиля с низким уровнем топлива. Топливо в вашем автомобиле используется для охлаждения топливного насоса. Если вы постоянно эксплуатируете автомобиль с низким уровнем топлива, насос перегревается и может выйти из строя преждевременно.

Часть 1 из 3: Узнайте симптомы неисправного топливного насоса

Шаг 1: Определите признаки неисправности топливного насоса . Есть несколько общих симптомов, которые могут помочь вам узнать, когда следует проверить топливный насос.

Часть 2 из 3: Проверка топливного насоса

Прежде чем тратить много времени на диагностику неисправности топливного насоса, важно знать, есть ли в вашем автомобиле исправный топливный фильтр. Многие современные автомобили используют фильтр в топливном баке, который меняют только при замене насоса, в то время как многие старые автомобили имеют заменяемый внешний топливный фильтр.

Эти внешние фильтры, как правило, следует менять каждые 20 000 миль или в соответствии со спецификациями производителя. Если вы подозреваете, что проблема в топливной системе, и не знаете, когда ваш фильтр заменялся в последний раз, вы можете сначала заменить его. Есть несколько тестов, которые можно выполнить на топливном насосе, чтобы узнать, выходит ли он из строя. Наличие всех необходимых материалов сделает тесты намного проще и понятнее.

Необходимые материалы

Шаг 1: Найдите топливный насос .У многих автомобилей есть панель доступа через багажник или внутри самого автомобиля, в то время как некоторые требуют, чтобы топливный бак был сначала опущен. Сам насос находится в топливном баке на большинстве автомобилей.

Шаг 2: Слушайте гудение от насоса . Послушайте гудение в топливном насосе, попросив помощника повернуть ключ в положение работы.

Это означает, что он включается.

• Примечание : Если насос не включается, переходите к шагу 5.

Шаг 3: Поместите зажим усилителя на положительный провод . Используя измеритель напряжения, установленный на силу тока, поместите зажим усилителя на положительный провод, идущий к топливному насосу.

Шаг 4: Запишите значение силы тока . Заведите автомобиль и запишите показание силы тока на счетчике.

• Примечание : Это проверка силы тока, показывающая, насколько интенсивно работает насос. Чем больше он потребляет тока, тем тяжелее он работает.Сравните полученные данные со спецификациями производителя и замените насос, если они не соответствуют спецификации.

Шаг 5: Отсоедините электрический разъем . Если насос не включился, снимите электрический разъем с насоса.

• Наконечник : Возможно, вам придется использовать отвертку, чтобы слегка поддеть язычок фиксатора разъема.

Шаг 6: Поместите провода измерителя на соответствующие клеммы . Установив измеритель на постоянное напряжение, подключите провода измерителя к соответствующей клемме.

Поместите положительный провод измерительного прибора на клемму положительного провода в разъеме, а отрицательный провод измерительного прибора — на клемму отрицательного провода в разъеме.

Шаг 7: Отслеживайте показания напряжения . Попросите помощника повернуть ключ в положение работы и проследить за показаниями напряжения.

Если есть напряжение аккумуляторной батареи, значит, насос неисправен и его необходимо заменить. Если напряжение отсутствует, необходимо провести дополнительные электрические испытания.

• Примечание : Эти электрические испытания подходят только для электрического топливного насоса, так как они предоставляют важную информацию о состоянии топливного насоса.

Часть 3 из 3: Проверка давления топливного насоса

Перед испытанием насоса под давлением важно знать рекомендации производителя в отношении мест проведения испытаний. У большинства автомобилей контрольное отверстие расположено на топливной рампе под капотом. Если автомобиль не оборудован тестовым портом, может потребоваться снятие топливопровода и использование специального адаптера для тестера.

Необходимые материалы

• Отвертка с плоским шлицем (малая)
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Манометр топлива
• Тряпки
• Трещотка и головки
• Руководство по ремонту (опционально) Chilton
• Схема подключения

Шаг 1. Припаркуйте автомобиль . Припаркуйте свой автомобиль и включите стояночный тормоз.

Шаг 2: Дайте двигателю остыть .Дайте двигателю остыть, чтобы не получить ожогов и безопасность рабочей зоны.

Шаг 3. Найдите порт для проверки давления топлива . Найдите порт для проверки давления топлива в том месте, где вы будете работать.

Шаг 4: Подготовьте тряпку возле порта . Подложите тряпку под тестовое отверстие, так как при установке манометра будет выходить топливо.

Шаг 5: Установите манометр . Установите измеритель давления в тестовый порт.

Шаг 6: Поверните ключ, чтобы запустить запись . Поверните ключ зажигания в положение работы и запишите показания давления.

Шаг 7: Запустите двигатель для записи . Запустите двигатель и запишите показания давления.

• Совет : Проверьте спецификации производителя на испытание топливного насоса под давлением. Многие производители рекомендуют проверять давление при включенном ключе, при работающем двигателе и при определенных оборотах.

Шаг 8: Проверьте соответствующее давление . Если топливный насос не соответствует требуемому давлению, возможно, неисправен топливный насос. Типичному автомобилю с портовым впрыском потребуется от 30 до 80 фунтов на квадратный дюйм. Характеристики давления топлива для конкретного автомобиля можно найти в заводском руководстве по ремонту.

Шаг 9: Дальнейшее тестирование . Низкое давление топлива обычно указывает на неисправный топливный насос. Однако он также может указывать на ограниченную линию, ограниченный фильтр или неисправный регулятор давления.К этому моменту вы уже должны были заменить встроенный фильтр в соответствии с инструкциями в этой статье. Чтобы проверить остальную часть системы, визуально осмотрите топливопроводы на предмет повреждений. Если их нет, следующим шагом будет проверка регулятора давления. С прикрепленным датчиком давления топлива запустите двигатель и дайте ему поработать на холостом ходу. Отсоедините вакуумный шланг от регулятора давления; давление должно упасть примерно на 8-10 фунтов на квадратный дюйм. Если это не так, подозревайте, что проблема связана с регулятором или его подачей вакуума.Если проверка регулятора в порядке, вы можете быть уверены, что топливный насос неисправен и его следует заменить.

Знание предварительных шагов по тестированию топливного насоса может помочь вам локализовать проблему. Перед началом любых испытаний или процедур важно знать, какой тип топливной системы имеет ваш автомобиль.

• Примечание : Низкое давление не всегда отрицательно сказывается на топливном насосе, поскольку есть другие детали, которые могут влиять на давление, такие как топливный фильтр, регулятор давления топлива, топливная форсунка и топливопроводы.Следуйте рекомендациям производителя по тестированию этих других компонентов.

• Предупреждение : Некоторые автомобили оснащены так называемым непосредственным впрыском. Эти системы работают при гораздо более высоком давлении топлива, чтобы преодолеть давление сгорания в цилиндре. Давление в этих топливных системах может быть достаточно высоким, чтобы вызвать серьезные травмы или даже смерть. Неисправный топливный насос может быть источником множества заболеваний, и его тестирование может помочь решить проблему в вашем автомобиле, особенно до того, как она перерастет в более серьезную проблему.Если вы не уверены, какой у вас тип топливной системы, или вам неудобно проверять топливный насос, вам следует обратиться за помощью к одному из наших сертифицированных механиков в YourMechanic, чтобы он проверил топливную систему для вас.

Электрические топливные насосы — как они работают

Электрические топливные насосы — как они работают — как они могут выйти из строя

Электрические топливные насосы довольно просты, но их правильная работа зависит от многих других систем.

Электрический топливный насос отвечает за подачу топлива под давлением из топливного бака в двигатель.

При включении зажигания (PCM) активирует реле, которое подает напряжение на все электрические топливные насосы.

Двигатель внутри топливного насоса начинает вращаться и работает несколько секунд, чтобы создать давление. Как правило, вы обнаружите, что электрические топливные насосы расположены в топливном баке, чтобы использовать топливо в баке для охлаждения насоса и обеспечения стабильной подачи топлива. В большинстве автомобилей электрические топливные насосы можно услышать как тихий вой или гул.Большинство топливных насосов рассчитаны на длительный срок службы.

Однако по мере того, как автомобиль достигает большого пробега, топливные насосы нередко требуют замены. Итак, что на самом деле происходит, когда вы поворачиваете ключ или нажимаете кнопку запуска.

Электрический топливный насос — как они работают Электрический топливный насос в баке

1. Топливо всасывается в насос через впускную трубку и систему фильтров.
2. Затем топливо выходит из насоса через односторонний обратный клапан (который поддерживает остаточное давление в системе, когда насос не работает) и подается к двигателю через топливопровод и фильтр.
3. Топливный фильтр задерживает ржавчину, грязь или другие твердые загрязнения, которые могли пройти через насос.
4. Затем топливо поступает в топливную рампу, питающую отдельные топливные форсунки.
5. Регулятор давления топлива на топливной рампе поддерживает давление топлива и направляет излишки топлива обратно в бак.
6. На более новых автомобилях с безвозвратной системой (EFI) регулятор давления топлива расположен в топливном баке.
7. Нет линии возврата топлива от двигателя обратно в бак.
8. Топливные насосы работают непрерывно после запуска двигателя и продолжают работать, пока двигатель работает.
9. Насос может работать с постоянной скоростью или с переменной скоростью в зависимости от нагрузки и скорости двигателя.
10. Если двигатель глохнет, (PCM) обнаружит потерю сигнала (RPM) и выключит насос.

Топливный насос — как они могут выйти из строя Электрический топливный насос

Топливные насосы должны служить в течение всего срока службы автомобиля, но могут выйти из строя по следующим причинам:

• Загрязнение внутри топливного бака (грязь или ржавчина)
• Топливное голодание (заканчивается топливо)
• Перегрев (всегда езда с низким уровнем топлива)
• Низкое напряжение (проблема с проводкой)
• Перегрузка (попытка преодолеть ограничение, вызванное засорением топливного фильтра)

Чем сильнее работает насос, тем горячее он работает и тем больше ампер пропускает через свою силовую цепь.

Итак, когда топливный насос выходит из строя, он часто просто выключается без предупреждения. Вы едете нормально одну минуту, а потом вдруг глохнет двигатель. Или вы выходите утром, чтобы завести машину, и обнаруживаете, что она заводится, но не заводится.

Топливный насос — признаки неисправности Соединения реле топливного насоса

Итак, как вы можете определить, что неисправный топливный насос является причиной вашей проблемы с запуском? Один из способов — прислушаться к шуму насоса после включения зажигания.Отсутствие шума насоса говорит о том, что насос не работает. Неисправность может быть в неисправном насосе или неисправном реле топливного насоса, предохранителе или соединении проводки.

На большинстве автомобилей отказавший топливный насос не вызывает никаких диагностических кодов неисправностей или не проверяет свет двигателя. Двигатель будет нормально проворачиваться, будет искра, но он не запустится из-за отсутствия топлива.

Один из способов узнать, не запускается ли двигатель из-за отсутствия топлива, — это распылить немного аэрозольной пусковой жидкости на дроссельную заслонку. Если двигатель запускается, работает несколько секунд, затем умирает, он имеет искру и компрессию, но не получает топлива из топливного насоса.

Электрический топливный насос — признаки неисправности

• Громкий воющий шум из топливного бака
• Сложность запуска
• Распыление двигателя
• Остановка при высоких температурах
• Потеря мощности под нагрузкой
• Двигатель работает
• Плохое топливо Пробег
• Двигатель не запускается

Регулятор давления топлива, расположенный на двигателе

ПРИМЕЧАНИЕ:

Перегрев — один из основных факторов износа топливного насоса.Помогает установка топливного насоса на дно бака. Это сохраняет насос прохладным, но только в том случае, если топлива достаточно для покрытия насоса. Кроме того, если уровень топлива становится слишком низким, насос может начать всасывать воздух вместе с топливом.

Это создает дополнительные проблемы, выбрасывая правильную смесь топлива и воздуха в двигатель. По этим и другим причинам, не связанным с насосом, многие эксперты рекомендуют никогда не позволять уровню топлива опускаться ниже четверти полного бака.

Заключение

В большинстве случаев проблемы с топливным насосом трудно диагностировать.Тем более, что некоторые симптомы похожи на те, которые возникают при проблемах в других системах.

Понимая основной процесс работы топливного насоса, вы лучше поймете, что происходит, когда топливный насос выходит из строя, и как распознать, когда это происходит.

Пожалуйста, поделитесь новостями портала Danny’s Engine

Устройство топливного насоса высокого давления

Основная функция топливного насоса высокого давления — подача дизельного топлива для обеспечения работоспособности двигателя.Топливные насосы бывают нескольких типов, которые различаются по принципу действия, устройству и сфере применения. Об особенностях устройства топливного насоса высокого давления рассмотрим далее.

Оглавление:

1. Топливный насос высокого давления: функциональные особенности
2. ТНВД цена и разновидности
3. Работа ТНВД линейного типа
4. Схема ТНВД распределительного типа
5. Назначение ТНВД основного типа
6. Регулировка топливного насоса высокого давления

Топливный насос высокого давления: функциональные особенности

Основная функция топливного насоса высокого давления — перекачка дизельного топлива в определенный период времени, что обеспечивает работоспособность всей системы.Что касается способа и принципа работы, то топливные насосы имеют прямой период действия или аккумуляторные впрыски.

Первый вариант предполагает реализацию механического привода с одновременным потоком впрыска и подачи. Для создания определенного давления используется поршень, расположенный в насосе.

Второй вариант насоса высокого давления отличается всасыванием дизельного топлива под действием сжатого газа или пружинного механизма. Для некоторых устройств характерно наличие насосов, дополнительно имеющих гидроаккумулятор.В этом случае закачка и закачка — это отдельные процессы, которые происходят в разные промежутки времени. Таким образом, впрыск и распределение дизельного топлива происходит равномерно и качественно.

Топливный насос высокого давления отличается определенным принципом действия, суть которого заключается во вращении сортировочного вала, получении определенного впрыска, передачи его на коленчатый вал.

Во время вращения сортировочного вала некий механизм ударяется о поверхность толкателя и производит его перемещение.Затем пружина сжимается, и поршень поднимается. При этом постепенно происходит замена топлива в определенном количестве.

Чтобы изменить количество дизельного топлива, которое подает насос, фужеры вращаются в одном или другом направлении. Среди дополнительных элементов топливного насоса отметим:

1. Часть перед впрыском — изменяет угол впрыска в зависимости от скорости механизма, состоит из ведущей, ведомой полумуфты, нагрузок, стяжных пружин. и поддерживающие пальцы.При наличии минимального оборота механизма нагрузка сжимается пружинами. При увеличении числа поворотных механизмов пружины приходят в сопротивление.

2. Регуляторы всережимного типа — могут изменять количество подаваемого насосом дизельного топлива. Состоит из корпуса, крышки, груза, деталей, регулировочных винтов.

Регулятор обеспечивает работоспособность двигателя. При увеличении оборотов происходит увеличение количества подаваемого в систему дизельного топлива.При увеличении нагрузки скорость должна уменьшаться. Грабли, регулируют подачу дизельного топлива, при движении в сторону двигатель останавливается или запускается.

ТНВД цена и разновидности

Дизельный насос высокого давления является одним из основных элементов, обеспечивающих работоспособность дизельных двигателей. Основные функции насоса:

• выделение в систему определенного количества дизельного топлива для обеспечения ее работы;
• регулировка мощности двигателя.

Поршень и цилиндр являются основными компонентами системы топливного насоса. Для их изготовления используется качественная закаленная сталь и высокая точность ее обработки. Между этими элементами есть очень небольшой промежуток, называемый отношением точности.

В отношении конструктивных особенностей дизельных насосов высокого давления следует выделить три основных типа:

• рядный топливный насос высокого давления;
• насос распределитель;
• механизм основного назначения.

Для впрыска дизельного топлива в первый вариант насоса используется только описанная выше плунжерная пара из поршня и цилиндра. В распределительном механизме есть несколько пар распределения. С помощью основного осадка топливо подается в аккумулятор.

Использование дизельного насоса высокого давления также связано с системами прямого впрыска на двигателях, работающих на бензине. Предлагаем ознакомиться с особенностями каждого типа ТНВД:

Работа ТНВД линейного типа

У этого механизма поршневых пар столько, сколько цилиндров в двигателе.В корпусной части смонтированы поршневые пары, в ней также имеются магистрали, по которым топливо поступает и покидает агрегат. Поршень перемещается за счет сортировочного вала, который соединен с коленчатым валом на двигателе. Пружины используются для соединения поршней с кулачками.

При вращении сортировочного вала поршни толкаются. Затем происходит открытие и закрытие трансмиссионного механизма, под давлением топливо поступает в нужную форсунку.

Для регулирования количества дизельного топлива, подаваемого в систему, и времени его поступления используются как механические, так и электрические устройства.Для механической регулировки механизмов поршень необходимо превратить во втулку, на ее поверхности находится шток с мелкими зубьями. У верхней кромки поршня расположен наклонный элемент, позволяющий изменять количество подаваемого насосом дизельного топлива.

Если есть изменение количества оборотов коленчатого вала, то следует также изменить время подачи топлива в систему. Для этих целей используется центробежный элемент, расположенный на кулачковом валу.Во внутренней части детали находятся нагрузки, которые при увеличении оборотов двигателя начинают расходиться. В этом случае, если частота вращения двигателя увеличивается, топливо подается быстрее, в противном случае поток топлива замедляется. Топливные насосы высокого давления серии

отличаются высоким уровнем надежности. Для смазки насосов используется дизельное топливо. Этот вариант насоса чаще всего используется в двигателях с раздельными камерами.

Схема топливного насоса высокого давления распределительного типа

В распределительных насосах имеется несколько поршней, обслуживающих основные цилиндрические объекты. Распределительные насосы имеют меньшую массу и большие габариты. При этом обеспечивается равномерная подача топлива в систему. Кроме того, они характеризуются малой продолжительностью работы механизмов. Эти насосы чаще всего используются в моторных системах автомобилей. Распределительные топливные насосы бывают трех типов:

• сортировочный привод с конечными свойствами;
• с кулачками блокировки;
• внешний кулачковый привод.

Первая и вторая версии более востребованы в эксплуатации.Поскольку они отличаются отсутствием силовых нагрузок на поверхность, то продолжительность использования таких насосов намного выше.

Распределительный топливный насос с приводным механизмом сортировочного типа отличается наличием цилиндрического штока, обеспечивающего вращение и подачу топлива в систему. Для возвратно-вводного движения используется сортировочная шайба, которая расположена на поверхности роликов. Для того чтобы вернуть механизм в исходное положение, используется пружина.

Для обеспечения вращения движений используется приводной вал, разделяющий топливо на каждый из цилиндров.Для регулирования количества поступающего в систему дизельного топлива используется механический или электрический механизм. Механизмы механического типа состоят из центробежного компонента и нагрузок, воздействующих на элемент в виде дозирующего устройства, изменяющего количество дизельного топлива, поступающего в систему.

Для регулировки количества впрыска топлива на нем имеется настоящее кольцо, угол наклона которого определяет степень изменения этого количества. Распределительный насос состоит из рабочего процесса, который позволяет впрыскивать, впрыскивать и распределять топливо.В роторных распределительных насосах для впрыска и распределения топлива используются два поршня. Именно с их помощью доставляется дизельное топливо.

Когда поршни движутся навстречу друг другу, давление увеличивается и дизельное топливо поднимается, затем оно транспортируется в форсунку по клапанам впрыскивающего типа. Для подачи солярки в систему необходимо напор топлива подкачивающего механизма. Чаще всего устанавливается на приводном валу в корпусной части.Для обеспечения смазки этого механизма используется дизельное топливо, которое находится в корпусной части.

Назначение ТНВД основного типа

Применение дизельного насоса дизельного типа актуально для аккумуляторных систем впрыска. В этой ситуации он впрыскивает дизельное топливо. С помощью главных дизельных топливных насосов обеспечивает высокий уровень давления в системе. Эти насосы имеют от одного до четырех поршней. Для их привода используется сортировочный вал или шайба.

При вращении сортировочных валов элементы перемещаются в верхнюю и нижнюю части устройства. По мере увеличения объема компрессионных отсеков давление в них снижается. Впускной клапан открывается, и дизельное топливо поступает в салон.

Когда штанги перемещаются вверх, давление увеличивается, и клапан закрывается. Для того, чтобы регулировать подачу дизельного топлива в систему, достаточно самой частоты вращения двигателя. Он главный дозатор. По сигналу механизмов электронной блокировки клапан закрывается и регулируется дизельное топливо, поступающее в систему.

Регулировка топливного насоса высокого давления

Для проведения осмотра и регулировки топливных насосов лучше всего обратиться к квалифицированным специалистам. Насосы настраиваются на специальном оборудовании в виде стендов.

Регулировка насоса осуществляется в комплекте с проверенными опрыскивателями, имеющими секционное подключение. Установка форсунок производится непосредственно на двигатель постепенно, по отношению к секционным механизмам насоса.

При осмотре топливных насосов следует контролировать как начальную стадию подачи топлива, так и процесс его движения.Перед началом настройки выполните следующие действия:

• Масло в картерной части насоса, используемого в двигателе, масло следует заливать через верхнюю крышку, к сливному элементу в насосе;
• В процессе заливки не забудьте заглушить сливное отверстие, для этого используется резьбовая пробка.

Проверка герметичности клапанных механизмов путем запрессовки их соляркой. Подача топлива осуществляется по подающим каналам, для проверки давления используется манометр.Обратите внимание, что наличие протечек на соединениях помпы недопустимо.

Для определения начала подачи топлива в механизмы поверните сортировочный вал на определенный угол. Для вращения этого механизма используется полумуфта ведомого типа. В этом случае положение планок должно соответствовать максимальной подаче.

Чтобы определить начало поступления топлива, следует внимательно следить за его истечением из трубопроводов.Каждая секция должна подавать топливо в определенное время. Расхождение показателей должно быть не более двадцати единиц. Установка пятки толкателя производится под поршневую часть и выбирается в соответствии с числовыми индексами, нанесенными на пятку.

Топливный насос 101: Основы диагностики и ремонта топливных насосов | 2017-10-24

Электрические топливные насосы — одни из самых надежных частей автомобиля. В нормальных условиях насос нередко работает в течение всего срока службы автомобиля.Когда он, наконец, выключается, это происходит потому, что двигатель изношен и не может развивать достаточный крутящий момент для создания правильного давления топлива. Вот основы того, что нужно сделать, чтобы диагностировать проблему и выполнить рентабельный ремонт.

Самая частая причина выхода из строя топливного насоса — это частый недостаток топлива в баке, что приводит к перегреву двигателя. Второй наиболее частой причиной является загрязнение топлива, как правило, грязь и частицы ржавчины, которые забивают топливный фильтр и не позволяют насосу всасывать достаточно топлива при высокой нагрузке на двигатель.Если через всасывающий фильтр насоса попадет достаточное количество загрязнения, это может фактически заблокировать насос и немедленно остановить двигатель.

Диагностика проблем с давлением топлива часто бывает сложной, потому что проблема может заключаться не в топливном насосе. Чтобы помочь вам избежать ошибочного диагноза и повторного использования, мы рассмотрим компоненты топливного насоса в сборе, опишем некоторые методы диагностики и обсудим, как дать запасным топливным насосам хорошие шансы на долгий срок службы. Мы сосредоточимся только на системах впрыска топлива, которые используют электрический насос для создания всего давления в системе, но большая часть этой информации также может относиться к системе подачи топлива двигателей с прямым впрыском.

Топливный насос

Полный узел топливного насоса может включать в себя передающий блок указателя уровня топлива, клапан регулятора давления, датчик давления в топливном баке, сетчатый фильтр на впуске насоса и / или главный фильтр топливной системы и, конечно же, электрический топливный насос. Электрический топливный насос состоит из двух частей: небольшого щеточного электродвигателя постоянного тока и самого насоса. Этот узел погружен в резервуар с топливом, который охлаждает двигатель и предотвращает попадание воздуха в двигатель, тем самым устраняя риск возгорания или взрыва.

Единственными изнашиваемыми деталями в этом узле являются щетки двигателя. Когда электрический ток течет по цепи, он естественным образом выделяет тепло. Большая часть этого тепла сосредоточена в точке наибольшего сопротивления, а в щеточном двигателе именно здесь угольные щетки касаются вращающихся медных контактов (стержней переключателя). Даже в холодный день двигатель топливного насоса обычно работает при температуре около 100 градусов по Фаренгейту. Это тепло уносится топливом, протекающим через насос, поэтому, когда загорается сигнальная лампа низкого уровня топлива, в баке остается не так много топлива, чтобы поглотить все это тепло.Вскоре концы щеток нагреваются настолько, что микроскопические частицы углерода сгорают и прилипают к медным контактам.

При достаточно частом перегреве щеток на контактах образуется налет из пригоревшего угля. Это создает электрическое сопротивление, которое снижает ток через двигатель и, следовательно, снижает мощность двигателя. В конце концов двигатель становится слишком слабым, чтобы создавать надлежащее давление топлива, и если сопротивление становится достаточно высоким, двигатель даже не запускается.

Разъемы

Когда ток течет по цепи, наиболее частым местом возникновения сопротивления (кроме нагрузки) является разъем.Если соединение плотное и остается чистым, сопротивление почти равно нулю. Однако, если контакты ослаблены, корродированы, загрязнены или просто недостаточно велики, чтобы выдерживать ток, сопротивление увеличивается. Это снижает или «понижает» напряжение на выходе из соединителя, и тепло концентрируется в точке, где напряжения отличаются; через точку наивысшего сопротивления.

Когда разъем перегревается, пластиковый корпус начинает деформироваться, и проблема имеет тенденцию к возникновению снежного кома; контакты расшатываются, становятся корродированными или загрязненными, увеличивая сопротивление, выделяя еще больше тепла и способствуя коррозии, которая еще больше увеличивает сопротивление.Напряжение в цепи снижается «ниже по потоку» от высокого сопротивления, поэтому это снижает напряжение, которое достигает электродвигателя насоса. Именно поэтому в цепи топливного насоса используются сверхпрочные разъемы.

Обратный клапан

Для каждого автомобиля существуют две спецификации давления топлива: давление в системе и давление удержания. Удерживающее давление поддерживается обратным клапаном топливного насоса при выключенном двигателе. Это облегчает запуск двигателя.

При выходе из строя обратного клапана или его заклинивании из-за загрязнения топлива удерживающее давление снизится. Если это произойдет при холодном двигателе, стартер будет проворачиваться немного дольше, пока топливный насос создает давление, достаточное для запуска двигателя. Если двигатель прогрет, жидкое топливо в теплой рампе форсунок может испаряться, создавая «паровую пробку», которая препятствует попаданию жидкого топлива в форсунки. Продолжительное проворачивание может привести к запуску двигателя, но не все топливные насосы способны снова сжимать пары топлива в жидкость.В этом случае двигатель не запустится, пока пар не остынет и не конденсируется сам по себе.

Испытание топлива под давлением

Низкое давление топлива или проблемы с подачей топлива могут быть вызваны изношенным или поврежденным топливным насосом, неисправным регулятором давления, засорением топливного фильтра или высоким сопротивлением в цепи топливного насоса. Это означает, что есть два способа проверить топливный насос: механически и электрически. Оба необходимы для точной диагностики, но проверка давления в топливной системе с помощью механического манометра — наиболее логичное место для начала.Давление в топливной системе измеряется при прогретом двигателе, работающем на холостом ходу, с помощью контрольного манометра, подключенного непосредственно к топливной рампе или тройнику в шланге подачи топлива.

Иногда топливный насос создает полное давление при запуске стартера, но прекращает работу после запуска, и двигатель быстро глохнет. Это указывает на проблему с датчиком двигателя или с модулем управления трансмиссией (PCM). Это не неисправность топливного насоса, но часто ошибочно диагностируется как неисправный топливный насос.

Если давление в топливной системе соответствует спецификациям на холостом ходу, многие специалисты решат, что все в порядке, и больше не будут смотреть. Это ошибка, потому что можно получить правильное давление на холостом ходу, когда потребность низкая, но недостаточное давление или объем потока при более высоких скоростях и нагрузках. Насос следует испытать под нагрузкой.

На старых автомобилях с топливной системой обратного типа простой способ проверить насос под нагрузкой — подключить манометр непосредственно к линии подачи топлива и запустить насос для измерения максимального или «мертвого» давления.Таким образом, большинство насосов должны создавать давление топлива, по крайней мере, вдвое превышающее допустимое для транспортного средства. Если это так, вероятно, топливный насос и его цепь питания находятся в хорошем состоянии. Когда двигатель работает на холостом ходу, регулятор давления можно проверить, просто отсоединив вакуумный шланг, чтобы увидеть, увеличивается ли давление.

На автомобилях с механической системой безвозвратной подачи топлива вы не можете проверить мертвое давление, потому что регулятор давления находится внутри топливного бака. Распространенный метод нагрузочного испытания насоса — это движение автомобиля с подключенным манометром.Если давление в пределах нормы во время круиза, но падает во время разгона, это означает, что либо топливный фильтр забит, либо насос не справляется с потребностями.

Когда давление топлива низкое, диагностический прибор будет показывать, что долгосрочная коррекция топлива все время значительно положительна, а краткосрочная коррекция подачи топлива достигает максимума при ускорении (максимальная коррекция подачи топлива составляет 25%). Однако утечка вакуума может привести к аналогичным показаниям корректировки топливоподачи.

Если давление в топливной системе низкое только под нагрузкой, это не означает автоматически, что с топливным насосом что-то не так.Да, засоренный фильтр может вызвать низкое давление и низкий объем под нагрузкой, но низкое напряжение на разъеме топливного насоса будет делать то же самое. Пришло время проверить электрическую систему. Но сначала давайте посмотрим на более новые модели с топливными насосами с регулируемой скоростью.

Модуль привода топливного насоса

Большинство автомобилей теперь имеют электронную систему безвозвратной подачи топлива, в которой отсутствует регулятор давления топлива. Давление регулируется модулем привода топливного насоса (FPDM) ​​или модулем управления топливным насосом (FPCM) в ответ на команды от PCM.В этих системах давление топлива регулируется путем регулирования скорости топливного насоса.

PCM решает, какое давление топлива необходимо в зависимости от потребности, от холостого хода до полной нагрузки, а также на основе сигналов датчика давления в топливной рампе (FRP) и датчика температуры топливной рампы (FRT). Эти датчики часто находятся в одном корпусе, и их данные отображаются на сканирующем приборе.

Когда ключ зажигания включен, полное напряжение аккумуляторной батареи подается на модуль управления и насос либо через модуль управления, либо через отдельную цепь топливного насоса.

Модуль управления управляет топливным насосом, управляя цепью заземления двигателя в рабочем цикле с широтно-импульсной модуляцией.

Диагностический прибор отобразит команды скорости насоса в процентах рабочего цикла. В зависимости от сканирующего прибора вам может потребоваться поискать эти команды в системе служебной информации, чтобы понять, что они означают. Например, на моделях Ford максимальный рабочий цикл топливного насоса составляет 50%. При этом насос работает на полной скорости для создания максимального давления во время полностью открытой дроссельной заслонки или запуска.Когда PCM подает команду на рабочий цикл 25%, это фактически команда на выключение топливного насоса.

Модуль управления насосом отправляет диагностический сигнал обратно в PCM, указывающий на фактическую продолжительность включения топливного насоса. Это обеспечивает контур обратной связи, так что PCM может определить, соответствует ли фактическая скорость насоса заданной скорости. Эти сигналы также отображаются на сканирующем приборе, а некоторые сканирующие приборы позволяют подавать команды скорости насоса с помощью прибора.

Если давление не увеличивается, когда рабочий цикл задан высокой, либо с помощью диагностического прибора, либо при полностью открытой дроссельной заслонке во время тест-драйва, это может указывать на неисправный насос.Если рабочий цикл топливного насоса остается высоким на холостом ходу только для поддержания нормального давления, это также может указывать на неисправный двигатель топливного насоса. Однако на данный момент единственное, что вы знаете наверняка, — это то, что модуль управления насосом работает. Еще нужно проверить цепь напряжения питания под нагрузкой перед тем, как забирать помпу. Если двигатель не запускается и / или если ваш диагностический прибор не отображает команды топливного насоса, вы все равно можете диагностировать модуль драйвера с помощью вольтметра, который может считывать рабочий цикл.

Вам также понадобится сервисная информационная система со схемами подключения и хорошим описанием того, как система работает. Просто помните, что всегда будет шесть проводов: питание топливного насоса, питание модуля управления, масса модуля управления, земля топливного насоса, командный сигнал от PCM и сигнал обратной связи. Проверив разъем и ища правильные сигналы напряжения и заземления, вы можете определить, работает ли модуль управления. Кстати, GM всегда использовала провода одного цвета для этих схем.

Удержание и подача

Давление удержания проверяется одновременно с давлением в топливной системе.После выключения двигателя и остановки топливного насоса давление в топливной системе немного снизится, а затем будет оставаться стабильным в течение как минимум пяти минут. На многих транспортных средствах спецификация удерживающего давления требует не менее 20 фунтов на квадратный дюйм через 20 минут, но большинство двигателей запустятся, если давление останется положительным, пока двигатель еще теплый.

Удерживающее давление может вытечь из-за негерметичной форсунки, но это относительно медленная утечка. Если давление удержания падает сразу после выключения двигателя, это плохой обратный клапан.

Топливная система может иметь хорошее давление, но недостаточный расход топлива для нормальной работы двигателя на более высоких скоростях. Скорость потока можно проверить, отсоединив топливопровод в любом удобном месте и прикрепив шланг, ведущий к мерной емкости. Включите топливный насос на 15 секунд и измерьте количество топлива, которое поступает в емкость. Некоторые производители публикуют спецификации расхода топлива, а некоторые нет. В любом случае ожидайте, что исправный топливный насос будет пропускать минимум одну пинту за 15 секунд.

Электрические испытания

Как отмечалось ранее, высокое сопротивление в электрической цепи снижает величину напряжения после точки высокого сопротивления. Меньшее напряжение на двигателе означает, что двигатель вырабатывает меньшую мощность. Простая проверка напряжения при отключенном топливном насосе не говорит вам, есть ли сопротивление в цепи, потому что сопротивление вызывает падение напряжения только во время работы цепи. Поэтому, прежде чем отказываться от топливного насоса, важно убедиться, что полное напряжение аккумулятора присутствует на разъеме топливного насоса во время работы насоса.Это тест на падение напряжения.

При измерении падения напряжения следует помнить, что вольтметр измеряет разницу в напряжении на положительном и отрицательном щупах измерителя. В этом тесте вы не измеряете разницу между плюсом батареи (B +) и землей. Вместо этого вы измеряете разницу между положительным полюсом батареи и остальной частью положительной цепи.

Подключив положительный зонд вольтметра к аккумулятору через длинную перемычку, используйте отрицательный зонд для обратного зондирования разъема топливного насоса во время работы насоса.Если нет абсолютно никакого сопротивления прохождению тока между батареей и этим разъемом, не будет разницы в электрическом давлении, не будет потери напряжения в этой цепи, и вольтметр покажет ноль вольт. На самом деле идеальной схемы не существует, поэтому полное падение напряжения в хорошей цепи топливного насоса может достигать 0,5 вольт. Однако некоторые автомобили будут испытывать проблемы с управляемостью при падении напряжения до 0,165 вольт (165 милливольт).

Если падение напряжения велико, начните искать корродированный или перегретый разъем, неисправное реле или даже потертый провод.Некоторые запасные топливные насосы поставляются с усиленным разъемом, который используется для замены оригинального автомобильного разъема.

Замена насоса

Обычный топливный насос прослужит долгие годы, если газ всегда будет чистым, но загрязненное топливо может убить насос всего за несколько недель. Перед установкой нового топливного насоса выясните, не испортил ли старый что-то в топливе.

Если возможно, начните с получения информации от покупателя.Покупают ли они обычно самое дешевое топливо, какое только могут найти? Часто ли они ездят с менее чем четвертью бака топлива? Заливают ли присадки в бак? Сколько раз в машине кончался бензин? Машина перестала работать вскоре после того, как они купили бензин?

При снятии старого насоса проверьте состояние уплотнения бака. Похоже, грязь или вода проходят мимо него? Теперь слейте топливо из бака. Если вы используете топливный бак с фильтром, вы можете вернуть бензин в бак позже.В противном случае запланируйте заправку нескольких галлонов свежего газа (это всегда более безопасный выбор). Осмотрите бак на предмет ржавчины, коррозии и других твердых частиц. Они могут накапливаться даже в пластиковых резервуарах, поскольку металл в насосном агрегате подвержен коррозии, особенно во влажном климате. Кроме того, во время наполнения резервуара неизбежно попадание грязи, особенно в сухом и пыльном климате.

Наконец, осмотрите само топливо. Он мутный или обесцвеченный? Налейте хотя бы чашку его на чистую белую тряпку или бумажное полотенце и посмотрите, как он будет выглядеть после того, как высохнет.Есть ровное пятно от загара или все цвета радуги? Есть твердые частицы? Сколько времени нужно, чтобы высохнуть? Он полностью высох, влажный или маслянистый? Если есть какие-либо вопросы о топливе, очистите или замените бак и поговорите с клиентом о загрязнении топлива и вашей гарантии.

Если новый насос выходит из строя вскоре после установки, это почти всегда связано с загрязнением топлива. Иногда это происходит из-за того, что при замене насоса в бак попала грязь, но чаще это результат взбалтывания осадка при замене насоса.Этот осадок часто содержит коррозию от металлических частей насоса в сборе, которые вступают в реакцию с влагой в топливе. Если топливный бак стальной, обычно на «крыше» бака есть коррозия. Вот почему новый насос поставляется с новым всасывающим фильтром, а также поэтому топливный бак должен быть полностью очищен при установке нового насоса.

Причина номер один того, что запасные топливные насосы не работают, — это неспособность прочистить топливный бак.

При установке нового топливного насоса безопасность и чистота имеют решающее значение.Если топливный бак необходимо снять, чтобы получить доступ к модулю топливного насоса, иногда возникает соблазн опустить бак только настолько, насколько это необходимо, вместо того, чтобы снимать его полностью. Это ошибка, потому что это увеличивает риск взбалтывания осадка внутри бака, который может повредить новый топливный насос. Каждый раз при установке нового топливного насоса бак следует снимать, слить и очистить.

После установки модуля топливного насоса топливную систему необходимо залить, несколько раз включив и выключив зажигание.Часто можно услышать, как насос меняет шаг, когда он наконец начинает создавать давление. В некоторых топливных баках резервуар модуля не заполняется топливом автоматически, даже когда он погружен в воду, и топливо необходимо заливать в него вручную во время или после установки. Иногда для этого требуется наполнение бака.

Представленная здесь информация — это только основы. Совет производителей топливных насосов, входящий в Ассоциацию поставщиков автозапчастей, выпустил серию видеороликов, которые предоставляют больше информации, чем мы могли бы уместить в журнальной статье.Если вы пережили много случаев возврата топливных насосов или просто хотите узнать больше, поищите в Интернете эти бесплатные обучающие видео. ■

Текущее потребление

Один из быстрых и простых способов проверить топливный насос — это измерить ток, протекающий по цепи, с помощью цифрового вольт / омметра (DVOM). Этот тест покажет, только если потребляемый ток слишком низкий, что указывает на высокое сопротивление где-то в цепи; это не определит проблему. Однако это займет всего несколько минут, и, если ток не слишком низкий, цепь топливного насоса, вероятно, в порядке.

Спецификации нет, но практическое правило гласит, что ток должен составлять примерно половину номинала предохранителя с насосом под нагрузкой. Например, предохранитель топливного насоса здесь рассчитан на 20 ампер, а цепь протекает примерно на 10 ампер с DVOM, настроенным на регистрацию минимальных / максимальных показаний, а дроссельная заслонка полностью открыта.

Жак Гордон проработал в автомобильной промышленности 40 лет техником по обслуживанию, лаборантом, инструктором и техническим писателем.Он начал свою писательскую карьеру в Chilton Book Co., написав сервисные руководства. В настоящее время он имеет сертификаты ASE Master Technician и L1, а также участвовал в семинарах по написанию тестов ASE.

Примечание автора:

После 27 лет работы в автомобильных журналах я ухожу из издательского бизнеса. Сказать, что это была работа мечты, — значит ничего не сказать. Места, в которых я побывал, машины, на которых я ездил, то, что я видел, делал и чему научился, — это больше, чем большинство людей испытают в жизни.Конечно, он стал еще богаче благодаря замечательным людям, с которыми я встречался и работал на протяжении многих лет. Один из них был моим первым редактором в Chilton Book Co. Он сказал мне, что к тому моменту, когда парень найдет необходимую процедуру обслуживания, он, вероятно, уже в беде, поэтому моя работа — помочь ему. Это то, что я пытался делать в каждой статье, которую я когда-либо писал, и читатели каждой публикации, над которой я работал, говорили мне, что я добился успеха.
