Впрыск: Каким бывает впрыск топлива

Содержание

Каким бывает впрыск топлива

Одноточечный..

ВПРЫСК, который также иногда называют центральным, стал широко применяться на легковых автомобилях в 80-х годах прошлого века. Подобная система питания получила свое название из-за того, что топливо подавалось во впускной коллектор лишь в одной точке.

Многие системы того времени были чисто механическими, электронного управления у них не было. Частенько основой для такой системы питания был обычный карбюратор, из которого просто удаляли все “лишние” элементы и устанавливали в районе его диффузора одну или две форсунки (поэтому центральный впрыск стоил относительно недорого). К примеру, так была устроена система TBI (“Throttle Body Injection”) компании “General Motors”.

Но, несмотря на свою кажущуюся простоту, центральный впрыск обладает очень важным преимуществом по сравнению с карбюратором – он точнее дозирует горючую смесь на всех режимах работы двигателя. Это позволяет избежать провалов в работе мотора, а также увеличивает его мощность и экономичность.

Со временем появление электронных блоков управления позволило сделать центральный впрыск компактнее и надежнее. Его стало легче адаптировать к работе на различных двигателях.

Однако от карбюраторов одноточечный впрыск унаследовал и целый ряд недостатков. К примеру, высокое сопротивление поступающему во впускной коллектор воздуху и плохое распределение топливной смеси по отдельным цилиндрам. Как результат – двигатель с такой системой питания обладает не очень высокими показателями. Поэтому сегодня центральный впрыск практически не встречается.

Кстати, концерн “General Motors” также разработал интересную разновидность центрального впрыска – CPI (“Central Port Injection”). В такой системе одна форсунка распыляла топливо в специальные трубки, которые были выведены во впускной коллектор каждого цилиндра. Это был своего рода прообраз распределенного впрыска. Однако из-за невысокой надежности от использования CPI быстро отказались.

Распределенный

ИЛИ МНОГОТОЧЕЧНЫЙ впрыск топлива – сегодня самая распро¬страненная система питания двигателей на современных автомобилях. От предыдуще¬го типа она отличается прежде всего тем, что во впускном коллекторе каждого цилиндра стоит индивидуальная форсунка. В определенные моменты времени она впрыскивает необходимую порцию бензина прямо на впускные клапаны “своего” цилиндра.

Многоточечный впрыск бывает параллельным и последовательным. В первом случае в определенный момент времени срабатывают все форсунки, топливо перемешивается с воздухом, и получившаяся смесь ждет открытия впускных клапанов, чтобы попасть в цилиндр. Во втором случае период работы каждого инжектора рассчитывается индивидуально, чтобы бензин подавался за строго определенное время перед открытием клапана. Эффективность такого впрыска выше, поэтому большее распространение получили именно последовательные системы, несмотря на более сложную и дорогую электронную “начинку”. Хотя иногда встречаются и более дешевые комбинированные схемы (форсунки в этом случае срабатывают попарно).

Поначалу системы распределенного впрыска тоже управлялись механически. Но со временем электроника и здесь одержала верх. Ведь, получая и обрабатывая сигналы от множества датчиков, блок управления не только командует исполнительными механизмами, но и может сигнализировать водителю о неисправности. Причем даже в случае поломки электроника переходит на аварийный режим работы, позволяя автомобилю самостоятельно добраться до сервисной станции.

Распределенный впрыск обладает целым рядом достоинств. Помимо приготовления горючей смеси правильного состава для каждого режима работы двигателя такая система вдобавок точнее распределяет ее по цилиндрам и создает минимальное сопротивление проходящему по впускному коллектору воздуху. Это позволяет улучшить многие показатели мотора: мощность, экономичность, экологичность и т.д. Из недостатков многоточечного впрыска можно назвать, пожалуй, лишь только довольно высокую стоимость.

Непосредственный..

“Goliath GP700” стал первым серийным автомобилем, двигатель которого получил впрыск топлива.

ВПРЫСК (его еще иногда называют прямым) отличается от предыдущих типов систем питания тем, что в данном случае форсунки подают топливо прямо в цилиндры (минуя впус¬кной коллектор), как у дизельного двигателя.

В принципе такая схема системы питания не нова. Еще в первой половине прошлого века ее использовали на авиационных двигателях (например на советском истребителе “Ла-7”). На легковых машинах прямой впрыск появился чуть позже – в 50-х годах ХХ века сначала на автомобиле “Goliath GP700”, а затем на знаменитом “Mercedes-Benz 300SL”. Однако через некоторое время автопроизводители практически отказались от применения непосредственного впрыска, он остался лишь на гоночных автомобилях.

Дело в том, что головка блока цилиндров у двигателя с прямым впрыском получалась очень сложной и дорогой в производстве. Кроме того, конструкторам долгое время не удавалось добиться стабильной работы системы. Ведь для эффективного смесеобразования при прямом впрыске необходимо, чтобы топливо хорошо распылялось. То есть подавалось в цилиндры под большим давлением. А для этого требовались специальные насосы, способные его обеспечить.. В итоге на первых порах двигатели с такой системой питания получались дорогими и неэкономичными.

Однако с развитием технологий все эти проблемы удалось решить, и многие автопроизводители вернулись к давно забытой схеме. Первой была компания “Mitsubishi”, в 1996 году установившая двигатель с непосредственным впрыском топлива (фирменное обозначение – GDI) на модель “Galant”, затем подобные решения стали использовать и другие компании. В частности, “Volkswagen” и “Audi” (система FSI), “Peugeot-Citroёn” (HPA), “Alfa Romeo” (JTS) и другие.

Почему же такая система питания вдруг заинтересовала ведущих автопроизводителей? Все очень просто – моторы с прямым впрыском способны работать на очень бедной рабочей смеси (с малым количеством топлива и большим – воздуха), поэтому они отличаются хорошей экономичностью. Вдобавок подача бензина непосредственно в цилиндры позволяет поднять степень сжатия двигателя, а следовательно и его мощность.

Система питания с прямым впрыском может работать в разных режимах. Например, при равномерном движении автомобиля со скоростью 90-120 км/ч электроника подает в цилиндры очень мало топлива. В принципе такую сверхбедную рабочую смесь очень трудно поджечь. Поэтому в моторах с прямым впрыском используются поршни со специальной выемкой. Она направляет основную часть топлива ближе к свече зажигания, где условия для воспламенения смеси лучше.

При движении с высокой скоростью или при резких ускорениях в цилиндры подается значительно больше топлива. Соответственно из-за сильного нагрева частей двигателя возрастает риск возникновения детонации. Чтобы избежать этого, форсунка впрыскивает в цилиндр топливо широким факелом, ко¬торый заполняет весь объем камеры сгорания и охлаждает ее.

Если же водителю требуется резкое ускорение, то форсунка срабатывает два раза. Сначала в начале такта впуска распыляется небольшое количество топлива для охлаждения цилиндра, а затем в конце такта сжатия впрыскивается основной заряд бензина.

Но, несмотря на все свои преимущества, двигатели с непосредственным впрыском пока еще недостаточно распространены. Причина – высокая стоимость и требовательность к качеству топлива. Кроме того, мотор с такой системой питания работает громче обычного и сильнее вибрирует, поэтому конструкторам приходится дополнительно усиливать некоторые детали двигателя и улучшать шумоизоляцию моторного отсека.

Автор
Юрий УРЮКОВ
Издание
Клаксон №4 2008 год
Фото
фото из архива “Клаксона”

Современные двигатели и их боли. Часть 3. Непосредственный впрыск в России

Разбираемся, почему прямой впрыск в России создает владельцам авто проблемы, о которых японцы и европейцы даже не подозревают.

За многие годы активного сотрудничества с потребителями и мастерами автосервисов, проведения всевозможных тестов продукции и самостоятельных ремонтов мы наработали огромную базу знаний. Сегодня мы продолжаем серию публикаций о распространенных проблемах современных моторов. Ни в коем случае не хотим высказывать претензии автопроизводителям. Вся информация собрана в процессе личного общения и собственного опыта экспертов LAVR.

Тема сегодняшнего разговора – проблемы моторов с непосредственным впрыском топлива.

Непосредственный, или прямой впрыск считается наиболее современным. Хотя саму технологию пытались применять на автомобильных моторах еще в довоенное время, она претерпевала разнообразные изменения. На современном этапе (года после 2007) машины, оснащенные двигателем с непосредственным впрыском, начиная с 40 000 км пробега сталкиваются с целым рядом типичных проблем, за которыми следует сложны и дорогостоящий ремонт. При этом, моторы с турбонаддувом по сравнению с обычными атмосферными сталкиваются с неисправностями чаще и раньше, ведь там температурные нагрузки во впуске выше.

Чувствительность к бензину

Самая большая и распространенная проблема современных моторов с прямым впрыском – чувствительность всей системы к качеству топлива и масла.

Вот почему в название текста мы вынесли географическую привязку. Проблему «ломкости» непосредственного впрыска правильнее назвать проблемой непосредственного впрыска в России. Дело в том, что содержание серы и примесей в бензине у нас очень высокое, и это критично для прецизионной топливной аппаратуры прямого впрыска. Даже в благополучной Европе по сравнению с идеальной в этом плане Японией качество бензина влияет на ресурс моторов, а в РФ все совсем печально.

Здесь часто задают вопрос: сама механика прямого впрыска, использование ТНВД пришли в бензиновые моторы из дизельных. Почему у дизелей нет подобных проблем. Секрет в смазывающих свойствах: у дизтоплива они гораздо выше, чем у бензина. Первым зачастую страдает топливный насос высокого давления.

Таким образом, владельцам авто с мотором прямого впрыска важно следить за качеством бензина и в случае заправки на сомнительной АЗС применять Октан-корректор, Усилитель моторного топлива или Моющую присадку. Не лишним будет также регулярно использовать Нейтрализатор воды. Это постоянная профилактика. Раз в год следует промывать форсунки. Демонтаж и промывка в УЗ-ванне в случае с непосредственным впрыском становятся довольно сложной и дорогостоящей процедурой, а вот безразборная промывка с жидкостью ML101 с раскоксовывающим эффектом или более мягким средством ML101 Euro.


Что касается требований к качеству масла и проблемы с его угаром, опытные автовладельцы и специалисты советуют использовать малозольное масло и менять его через каждые 5 000-7 000 км. Низкое содержание золы (до 1,15%, а в некоторых случаях и до 0,8%) необходимо, чтобы масляная пыль, которая летит из системы вентиляции картера и ЕГР, как можно меньше загрязняла клапана и камеру сгорания. Но малозольные масла не слишком стойкие и долговечные, поэтому требуют более частой замены и тщательного подбора. Автопроизводители уже сами путаются в допусках, пытаясь найти варианты, которые не повлекут ни повышенный износ всего двигателя, ни закоксовку клапанов.

Еще один усугубляющий момент: при износе ЦПГ топливо может попадать в поддон картера, смешиваться с маслом и значительно уменьшать его смазывающие свойства.

Какие профилактические меры здесь можно предпринять? Следить за интервалами замены, покупать масло только в проверенных магазинах и делать промывку системы при замене. Для авто с непосредственным впрыском отлично подходят классическая 7-минутная промывка двигателя, созданная специально для турбовых моторов, и 10-минутка High Traffic.

Нагар на клапанах

Опытные мастера уверяют, что раньше других начинаются проблемы с клапанами: отложения накапливаются и застывают на впускных клапанах, пока не демонстрируя симптомов, уже с 20 000 км пробега.

Склонность к закоксовке клапанов объясняется очень просто. При распределенном впрыске форсунки подают бензин на клапан, таким образом охлаждая и омывая его. При прямом впрыске это невозможно, соответственно, клапана греются сильнее, на них летит масляная пыль из системы вентиляции картерных газов, и постепенно нарастает «шуба» из масляных отложений и нагара. Она затрудняет газообмен и нарушает герметичность камеры сгорания. Если вспомнить, что большая часть современных моторов предполагает по регламенту приличный угар масла, то понятно, что загрязнения образуются очень быстро. В особой группе риска оказываются моторы, которые часто работают с малой нагрузкой, то есть стоят в пробках.


В целом очистка впускных клапанов и окон ГБЦ на моторах с прямым впрыском рекомендована каждые 500 000 км. Чаще всего ее выполняют механически, с демонтажем. Но то же самое можно сделать с помощью пенной раскоксовки LAVR COMPLEX, запенив ее со стороны впускного коллектора. Есть и специализированные средства для впуска.

Перебои в зажигании

Моторы с непосредственным впрыском известны своими капризами при запуске.

Причиной могут быть закоксованные клапана и отсутствие компрессии. Но есть и технологическая особенность: из-за ухода тепловых зазоров при температурах ниже -25°С ТНВД не может развить номинальное давление и запуск не происходит. По мере увеличения пробега проблема нарастает: при холодном пуске мотор начинает трястись и не заводится.

И сюда же добавляем низкое тепловыделение на холостых, ведь мотор работает в режиме сверхобедненной смеси. То есть, запустившись с трудом, двигатель очень долго выходит на рабочую температуру, сильно изнашивая ТНВД и форсунки. Бывают случаи, когда небольшой по объему мотор настолько остывает, что из печки идет холодный воздух.

Рекомендации здесь те же – максимально поддерживать работоспособность узлов системы питания двигателя за счет коррекции топлива и поддержания тотальной чистоты в баке, фильтрах, топливопроводах, форсунках, камере сгорания, впускном коллекторе.

Загрязнение форсунок

Форсунки прямого впрыска, разумеется, технически более сложные, дорогие, капризные. Если инжекторы распределенного впрыска работают под давлением 3-4 атмосферы, то эти нагнетают топливо с силой до 200 атм. Требования к точности их работы тоже намного выше: даже небольшое изменение факела распыла ведет к серьезным нарушениям работы мотора. А из-за чего меняется факел?

Есть несколько факторов, назовем два ключевых. Первый — некачественный бензин, вода в топливной системе. Второй – контакт с высокой температурой в камере сгорания, особенно в момент воспламенения рабочей смеси. То есть осмоление и загрязнение форсунки идет с двух сторон и происходит это достаточно интенсивно. Загрязнение впрыска приводит к неправильному образованию топливной смеси, ухудшению воспламенения, динамики, потере мощности, пропускам зажигания и оказывает комплексное негативное влияние на основные системы автомобиля.

О способах промывки вспрыскам мы писали ранее.

Какой вывод можно сделать из всего вышесказанного? Если соблюдать регламенты обслуживания, тщательно выбирать масла и использовать только проверенные крупные заправки, в крупных городах России машины с прямым впрыском могут ходить до 200 000 км без глобального ремонта. В глубинке же современный высокотехнологичный автомобиль может доставить много проблем.

Впрыск – Автомобили – Коммерсантъ

Впрыск

Журнал «Коммерсантъ Автопилот» №1 от , стр. 71

&nbspВпрыск

       Продолжим рассказ о системах питания двигателя. В предыдущем номере журнала мы воздали последние почести старичку карбюратору по случаю его 100-летнего юбилея.

Сейчас речь пойдет о гораздо более современных системах впрыска топлива, хотя лет им на самом деле не меньше, чем карбюратору.
       Для распыления топлива и приготовления топливо-воздушной смеси в любой системе питания используется перепад давления: в карбюраторе он образуется за счет создаваемого двигателем разрежения воздуха, в системах впрыска — за счет давления топлива, создаваемого высокопроизводительным бензонасосом. Разница, казалось бы, непринципиальная. Но перепад давления в системах впрыска почти на порядок выше. Это не только обеспечивает лучшую гомогенизацию и испарение топлива, но, самое главное, позволяет гораздо более точно, гибко и эффективно управлять процессом подачи топлива в двигатель.
       Идея подачи топлива в двигатель под давлением стара так же, как и сам двигатель внутреннего сгорания. Первые опыты в этой области провели еще в конце прошлого века. Интересно, что прежде чем эти системы научились как следует «стоять на ногах», они уже начали осваивать воздушное пространство, ведь именно авиации они многим обязаны в своем становлении и развитии. Достаточно сказать, что аэроплан братьев Райт, первый полет которого состоялся в 1903 году, имел бензиновый двигатель, оснащенный механической системой впрыска.
       Конструкторы автомобильных двигателей тоже не чурались этой идеи. Первое экспериментальное механическое устройство впрыска топлива под давлением появилось на 4-тактном двигателе еще в 1894 году, т. е. годом раньше карбюратора Даймлера и Майбаха. Фирма Bosch начала эксперименты с механическими системами впрыска в 1912 году. Подобными разработками занимались и другие компании. Однако системы механического впрыска монтировались лишь на уникальных гоночных машинах, до серийного производства дело не доходило. Таким образом, на автомобилях того времени безраздельно господствовал карбюратор: он был несравненно проще в производстве, надежнее в эксплуатации и, самое главное, на порядок, а то и на два дешевле.
       Систему впрыска топлива для дизельных автомобильных двигателей фирма Bosch создала в 1927 году. Использовались топливные насосы высокого давления с механическим приводом от двигателя. В 1937 году эта идея была реализована в авиационных моторах, как дизельных, так и бензиновых. Позднее были созданы аналогичные устройства для гоночных автомобилей, а в 1954 году в Германии был представлен публике легковой автомобиль с бензиновым двигателем, оснащенным механической системой впрыска. Это был знаменитый Mercedes-Benz 300SL. Позже подобные системы появились на автомобилях BMW, Jaguar и других фирм.
       В самой автомобильной стране мира — США — первая система впрыска появилась в 1957 году на автомобилях Chevrolet. Это тоже была механическая система, созданная Рочестерским (Rochester) отделением корпорации General Motors. В этом же году фирма Bendix разработала первую систему впрыска с электронным управлением — Electrojector, а фирма Chrysler даже взялась было устанавливать ее на свои автомобили, но высокая стоимость ($400—500 по тем временам было дорого) быстро отпугнула потенциальных покупателей.
       Позже фирма Bosch приобрела лицензию на производство этой конструкции и все свои усилия направила на создание массовой, недорогой и надежной системы впрыска. Однако потребовалось еще 10 лет, чтобы такая система появилась. Это произошло в 1967 году, когда продаваемые в США автомобили Volkswagen стали оснащаться электронной системой впрыска ECGI, позднее получившей название D-Jetronic. Система прожила почти 10 лет, последними автомобилями, на которых она устанавливалась, были Volvo 164E и Mercedes 450 1975 года.
       Систем впрыска на сегодняшний день создано довольно много. Не будем городить сложную классификацию, для наших целей достаточно упомянуть, что впрыск топлива может осуществляться в различные точки двигателя — во впускной коллектор (центральный впрыск — Central-point Injection, иногда Throttle Body Injection), в предклапанное пространство каждого цилиндра (многоточечный впрыск — Multi-point Injection) или же непосредственно в камеру сгорания каждого цилиндра двигателя (непосредственный, или прямой впрыск — Direct Injection).
       Впрыскивать топливо можно как непрерывно (Continuous Injection), так и импульсно, отдельными порциями (Pulsed Injection). Управление впрыском может осуществляться электронным, механическим или комбинированным способами.
       Широко распространенный термин Electronic Fuel Injection (EFI) — электронный впрыск, строго говоря, сегодня ничего особенного не значит, поскольку большинство современных систем впрыска в той или иной степени использует электронные схемы управления. По традиции, этот термин обычно относят к системам импульсного впрыска.

       Перед тем как переходить к рассмотрению различных типов и конструкций систем впрыска следует сказать несколько слов, относящихся ко всем системам питания двигателей. Известно, что в зависимости от режима работы двигателя в каждый конкретный момент времени количество подаваемого в него топлива должно строго дозироваться. Для изменения режима работы меняется и количество подаваемого топлива. Кроме того, соответственно изменяются и такие параметры, как момент подачи топлива, время открытия и закрытия клапанов, угол опережения зажигания.
       При создании двигателя инженеры обкатывают его на стенде и на полигоне, подбирая сочетание оптимальных параметров для каждого режима работы. Работа длительная, кропотливая и дорогая. Полученные экспериментальные данные сводятся в электронную карту управления двигателем, которая заносится в память электронного блока (компьютера) и является индивидуальной для каждой модели двигателя. В простых системах компьютер управляет только впрыском топлива, в более сложных компьютеру поручено и управление всеми дополнительными параметрами. Такие электронные блоки называются системами комплексного управления двигателем. Кроме управления впрыском компьютер выбирает оптимальный момент зажигания, регулирует работу двигателя на холостом ходу, управляет давлением наддува и рециркуляцией отработавших газов, включает и отключает компрессор кондиционера и электрический вентилятор системы охлаждения, производит непрерывную самодиагностику и запись всех сбоев в работе системы в специальную область памяти и многое другое. Обязанности современных электронных систем настолько обширны, что впору писать об этом отдельную статью. Здесь же мы попытаемся рассмотреть только те части системы управления двигателем, которые относятся к впрыску.

ЦЕНТРАЛЬНЫЙ ВПРЫСК
       Основные отличия системы впрыска от карбюратора достаточно наглядны, если рассмотреть систему центрального впрыска, например, Bosch Mono-Jetronic, схема которой представлена на рис. 1.
       На впускном коллекторе на месте привычного карбюратора прямо над дроссельной заслонкой (отсюда Throttle Body Injection) расположена электромагнитная форсунка, или инжектор (5). На первый взгляд очень похоже на карбюратор. Да и функции те же, только выполняются по-другому. Форсунка представляет собой быстродействующий электромагнитный клапан с соплом, обеспечивающим высокоэффективное распыливание топлива, когда клапан находится в открытом состоянии. Для открытия клапана на него подается управляющее напряжение. Топливо к форсунке подводится под давлением около 1 кг/см кв. через фильтр (3) электрическим насосом (2), расположенным в бензобаке 1. Распыленное топливо с потоком воздуха всасывается двигателем.
       Количество подаваемого топлива зависит от времени открытия клапана форсунки, дозирование осуществляется дискретно-временным (импульсным) способом. Время открытия клапана (приблизительно от 1 до 20 миллисекунд) определяется электронным блоком — компьютером (7), который сравнивает занесенные в его память экспериментальные данные об оптимальном режиме работы двигателя с информацией о его нагрузочном режиме в данный момент времени, поступающей от установленных на двигателе датчиков (6, 8, 9, 10, 11, 12).
       Частота срабатывания клапана форсунки кратна частоте вращения коленчатого вала двигателя. В более совершенных вариантах такой системы момент впрыска связан также и с фазами газораспределения, т. е. с моментами открытия впускных клапанов.
       Системы центрального впрыска, безусловно, являлись шагом вперед по сравнению с карбюраторными системами питания, но из-за своей простоты не лишены недостатков и уже не удовлетворяют современным требованиям. Основной изъян, как и у карбюратора, — неоднородное распределение смеси по цилиндрам и ее конденсация во впускном коллекторе.
       В Европе и Японии системы центрального впрыска получили распространение в основном на небольших автомобилях, что связано прежде всего с относительной дешевизной этих систем. Немаловажно и то, что под них легко адаптируются карбюраторные двигатели почти без конструктивных переделок или технологических изменений в производстве. А вот в США, где пик популярности систем центрального впрыска пришелся на конец 80-х — начало 90-х годов, их ставили на двигатели любого объема — вплоть до самых больших — 7,5 литровых.

МНОГОТОЧЕЧНЫЙ ВПРЫСК
       Более совершенными являются системы многоточечного впрыска, в которых подача топлива к каждому цилиндру осуществляется индивидуально. Устройство такой системы на примере L-Jetronic показано на рис. 2.
       Топливо из бензобака (1) насосом (2) через топливный фильтр 3 подается к общей распределительной магистрали, запитывающей электромагнитные форсунки (5). Давление топлива поддерживается постоянным, благодаря регулятору (4), который направляет излишки топлива обратно в бак. В каждый цилиндр двигателя топливо впрыскивается отдельной форсункой. Принцип дозирования количества топлива, как и во всех системах с электронным управлением, — временной. Клапаны форсунок (рис. 3) управляются электрически и открываются синхронно с работой коленчатого вала двигателя поодиночке или группами по 2 или 3 (т. н. последовательный впрыск — sequental fuel injection). Микропроцессор (компьютер), входящий в состав блока управления (7), обрабатывает поступающие от соответствующих датчиков данные о нагрузочном режиме двигателя, частоте вращения и положении коленчатого вала, положении дроссельной заслонки, температуре охлаждающей жидкости, количестве и температуре поступающего в двигатель воздуха… Эти данные в сопоставлении с заложенными в память блока управления экспериментальными регулировочными характеристиками используются процессором блока для определения длительности импульсов напряжения, подаваемых на клапаны форсунок. В наиболее совершенных моделях систем этого типа определяется также и оптимальный момент впрыска.
       Основной датчик во всех системах впрыска — это устройство, измеряющее количество поступающего в двигатель воздуха, что позволяет судить о нагрузочном режиме двигателя. Измерять количество воздуха можно по-разному. В первой и самой простой системе Bosch D-Jetronic измерялось давление во впускном коллекторе, отсюда обозначение D (Druck по-немецки — давление). Это был косвенный метод, такой же, как в карбюраторе. В 1974 году появилась система L-Jetronic, в которой количество поступающего в двигатель воздуха определялось более точно — по углу отклонения шторки, или лопасти датчика воздушного потока (Luft — воздух). Самый точный метод измерений использован в системах LH-Jetronic (1984 год) и LH-Motronic (1987 год, Motronic по классификации Bosch обозначает систему управления впрыском, объединенную с системой управления зажиганием). Буква H в обозначении — от немецкого Heiss — горячий. Действительно, в термоанемометрах системы LH используется тонкий (70 мкм) платиновый проводник, нагретый до 1000C. Поток проходящего воздуха охлаждает проводник, по изменению его электрического сопротивления определяется количество проходящего воздуха. Преимущество: прямое измерение массы, а не объема воздуха, что позволяет отказаться от поправок на температуру и плотность воздуха, или высоту над уровнем моря.

НЕПРЕРЫВНЫЙ ВПРЫСК
       Описанные выше системы являются импульсными, впрыск топлива форсунками осуществляется дискретно, по командам блока управления. Можно сделать проще — подавать топливо из форсунок непрерывно, изменяя лишь его количество в зависимости от нагрузки на двигатель.
       В качестве примера современного устройства непрерывного впрыска можно привести систему К-Jetronic, созданную Bosch в 1973 году и годом позже примененную на Porsche 911T. Буква K в обозначении — от немецкого Kontinuerlich — непрерывный. Система с механическим (иногда его называют гидравлическим) управлением не лишена недостатков. Пожалуй, единственная причина появления механической системы в то время, когда на рынке давно и широко были представлены электронные, заключалась в ее низкой цене, сопоставимой со стоимостью карбюраторных систем питания.
       Работу К-Jetronic (рис. 4) можно описать следующим образом: поток воздуха, засасываемый двигателем, отклоняет напорный диск (6), который через рычаг воздействует на дозирующий плунжер (7), а тот, перемещаясь внутри цилиндра (8), изменяет площадь радиально расположенных дозирующих отверстий (9). Количество отверстий равно количеству цилиндров двигателя. В цилиндр (8) под давлением порядка 5—6 кг/см кв. подается топливо, нагнетаемое электрическим бензонасосом (2). Пройдя дозирующие отверстия (9), топливо по трубопроводам поступает к впрыскивающим форсункам (инжекторам), которые расположены прямо над впускными клапанами. Форсунки в этой системе (рис. 5) — это просто пружинные клапаны с распылителем на конце, которые открываются при определенном давлении. Топливо из форсунок поступает непрерывно, меняется лишь его количество, определяемое положением дозирующего плунжера (на самом деле все несколько сложнее, мы намеренно не описали еще несколько подсистем, но сути это не меняет). Чем выше нагрузка на двигатель, тем сильнее отклоняется напорный диск и тем выше поднимается дозирующий плунжер, увеличивая тем самым площадь отверстий (9), а значит, и подачу топлива к форсункам.
       В момент открытия впускного клапана поступившее топливо смешивается с воздухом и всасывается в цилиндр. Все остальное время, пока впускной клапан закрыт, в зоне над ним происходит накопление и испарение топлива. С технической точки зрения не очень изящно, но тем не менее К-Jetronic неплохо работает, доказательством чему являются миллионы изготовленных экземпляров данной системы и ее многочисленные модификации, выпущенные после 1973 года. Особой любовью такие системы пользовались у инженеров из Штутгарта — вплоть до недавнего времени впрыск топлива на автомобилях Mercedes был представлен почти исключительно системами K- и KE-Jetronic.
       KE-Jetronic является развитием системы К-Jetronic, но в отличие от последней, она снабжена электронным блоком и некоторыми другими дополнениями, сделавшими работу системы более точной и гибкой. Есть вариант KE-Jetronic с лямбда-сенсором. Есть и другие усовершенствования базовой системы: KE3-Jetronic и KE-Motronic, дополненные схемами управления зажиганием. Применяются они в основном на автомобилях Audi под названиями соответственно CIS-E III и CIS-Motronic.
       Стоит сказать, что созданные Bosch системы непрерывного впрыска используются исключительно на автомобилях европейских производителей — c 1989 года ни на одной машине японского или американского происхождения К-Jetronic или ее аналоги не устанавливались. Среди европейских пользователей — все ведущие фирмы: Audi, BMW, Ferrari, Lotus, Mercedes, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Volvo и, конечно, Volkswagen. На 12-цилиндровых двигателях Ferrari (Testarossa) и Mercedes по две системы KE-Jetronic устанавливались параллельно, каждая обслуживала свою группу цилиндров.
       Отличительным внешним признаком системы непрерывного впрыска является отдельный блок, объединяющий в себе измеритель воздушного потока и дозирующее устройство. Этот блок, как правило, крепится между воздушным фильтром и впускным коллектором, с которым соединяется гибким рукавом. От дозирующего устройства к каждому (если впрыск многоточечный) инжектору подведен отдельный тонкий бензопровод. Встречаются, правда, и исключения: на многих двигателях Mercedes, а также на V-образных шестерках Peugeot, Renault и Volvo этот блок крепится прямо на впускном коллекторе и закрыт сверху воздушным фильтром — внешне похоже на обычный карбюратор. В любом случае электрические провода к инжекторам и единый массивный распределительный бензопровод, являющиеся отличительными признаками системы импульсного впрыска, естественно, отсутствуют.
       Для обогащения смеси в момент пуска холодного двигателя в системах многоточечного впрыска во впускной трубопровод раньше устанавливали еще одну, дополнительную форсунку, т. н. инжектор холодного пуска, управляемый термочувствительным переключателем. В последние годы от этого решения отказались, изменив при пуске режим работы стандартных инжекторов.

НЕПОСРЕДСТВЕННЫЙ ВПРЫСК
       Перспективной разновидностью многоточечного впрыска являются системы непосредственного, или прямого впрыска топлива. От обычных конструкций они отличаются тем, что впрыск бензина происходит не во впускной коллектор, а непосредственно в камеру сгорания. Интересно, что первая в мире система впрыска для серийного бензинового двигателя (Mercedes-Benz 300SL, 1954 год) относилась именно к этой категории. Но там использовались топливные насосы высокого давления с механическим приводом от двигателя, что требовало высокой точности изготовления и тщательной регулировки. Стоимость таких систем и их обслуживания была весьма высока, да и Mercedes-Benz 300SL назвать серийным автомобилем можно лишь с большой натяжкой. Широкого применения они не нашли.
       Реализация на современном техническом уровне идеи прямого впрыска для бензиновых двигателей требует решения ряда конструктивных и технологических проблем, и осуществить ее в массовом производстве пока не удается, тем не менее идея считается весьма перспективной, разработки в этом направлении ведутся многими фирмами.
       На Tokyo Motor Show в конце 1993 года Toyota показала свой новый двигатель D-4 («Автопилот #1). Это 4-цилиндровый бензиновый двигатель с непосредственным впрыском топлива, работающий на переобедненной смеси. Степень сжатия 12,5. Топливо подается под давлением более 100 кг/см кв. Применены быстродействующие пьезоэлектрические инжекторы повышенной точности, которые фирма называет электронными. Момент впрыска регулируется в зависимости от нагрузки на двигатель: при малых и средних нагрузках впрыск происходит позднее, при больших — раньше. Для управления турбуленцией потока в цилиндре применен специальный клапан (swirl control valve) в воздушном впускном патрубке, открывающийся при больших нагрузках.
       Работа над двигателем продолжается, по окончании его доводки конструкторы надеются добиться 20% экономии топлива. Массовое внедрение двигателей с непосредственным впрыском фирмы Toyota ожидают не ранее 2005—2010 годов.

ЗАЧЕМ ОНИ ПОНАДОБИЛИСЬ
       А теперь наконец попробуем разобраться, почему собственно системы впрыска получили такое распространение и в чем их преимущество перед теми же карбюраторами?
       Может показаться, что ответ лежит на поверхности — системы впрыска позволяют увеличить мощность, улучшить динамику, двигатель становится более экономичным. Действительно, вначале целью внедрения таких систем на серийных автомобилях было прежде всего улучшение ездовых качеств. Однако обвальное распространение впрыска топлива на современных автомобилях обусловлено прежде всего не техническими, а экологическими соображениями.
       Как известно, при сгорании бензина в двигателе в атмосферу выбрасывается множество вредных для человека и окружающей среды веществ и соединений. Регламентируется пока (к счастью для автопроизводителей и к несчастью для всех остальных) выброс только трех компонентов выхлопа: окиси углерода (CO), углеводородов (НС) и окислов азота (NOx). Снизить их содержание можно совершенствованием двигателя, оптимизацией процесса сгорания топлива, а также установкой в системе выпуска специальных трехкомпонентных (по числу регламентируемых компонентов выхлопа) каталитических нейтрализаторов отработавших газов. Без них выполнить современные, а тем более планируемые в недалеком будущем нормы по токсичности выхлопа невозможно. А применение катализатора обязательно влечет за собой комплектацию автомобиля системой впрыска топлива.
       Массовое внедрение каталитических устройств в системе выпуска отработавших газов и, соответственно, систем впрыска топлива началось в США, где нормы на чистоту выхлопа становились более жесткими, чем в Европе. Уже с 1980 года европейские производители автомобилей были вынуждены поставлять свою продукцию в США с системами впрыска, в то время как на местные рынки по-прежнему шли автомобили с карбюраторными системами питания.
       Разработанные к середине 80-х годов трехкомпонентные катализаторы предназначались для нейтрализации продуктов, образующихся при сжигании в двигателе т. н. нормальной топливо-воздушной смеси (весовое соотношение бензин/воздух 1/14,7). Любое отклонение состава смеси от указанного приводило к падению эффективности работы катализатора и увеличению токсичности выхлопа.
       Поддержание нужного состава смеси на различных режимах работы двигателя при наличии массы возмущающих факторов возлагалось на систему впрыска. Для карбюраторов, даже оснащенных электронным управлением, это была совершенно непосильная задача. Да и упрощенные системы впрыска, например, К-Jetronic или KE-модификация тоже не могли решить ее полностью.
       Выход был найден следующий. В систему впрыска ввели обратную связь — в выпускную систему, непосредственно перед катализатором, поставили датчик содержания кислорода в выхлопных газах, т. н. лямбда-сенсор. По сигналам этого датчика компьютер системы управления регулировал подачу топлива в двигатель, точно выдерживая нужный состав смеси.
       Трехкомпонентный катализатор в сочетании со снабженной лямбда-сенсором системой впрыска работал весьма эффективно — с точки зрения экологов. Но для конструкторов автомобильных двигателей такая схема обернулась серьезной проблемой — дело в том, что максимальная экономичность двигателя достигается при работе на обедненной или даже переобедненной смеси (отношение бензин/воздух 1/25), и конструкторами уже была проделана немалая работа по созданию именно таких двигателей. Однако на обедненных смесях катализатор работает плохо.
       За чистоту выхлопа, достигнутую в результате внедрения катализаторов, пока приходится расплачиваться некоторым увеличением расхода топлива по сравнению с результатами, которых удалось добиться к середине 80-х годов на двигателях без катализаторов. Но увеличение расхода топлива приводит к увеличению общего количества выбросов в атмосферу, пусть даже и более чистых. Круг замыкается. Решение — за экологами, экономистами и политиками.
       Тенденция работать на переобедненных смесях, по-видимому, сохранится. Потребуются, конечно, новые катализаторы, способные работать с такими смесями, а сокращение расхода топлива будет достигаться за счет дальнейшего совершенствования и усложнения систем управления двигателем: в конце концов принцип «Максимально достижимой технологии» — это получение наилучших результатов вне зависимости от сложности и стоимости технических решений.
       Приверженность переобедненным смесям демонстрируют японские конструкторы. Первый двигатель такого типа Toyota выпустила на рынок в 1984 году. Соотношение бензин/воздух 1/25, многоточечный впрыск, мощная система зажигания, 2 впускных клапана/цилиндр, в системе управления двигателем — дополнительный датчик состава смеси или давления в камере сгорания. Экономия топлива 8—10%.
       Похожие двигатели в 1991 году выпустили Mitsubishi и Honda, в 1994 году о завершении аналогичной разработки объявил Nissan. Одна из проблем в таких конструкциях — необходимость повышения турбуленции, или завихрения топливо-воздушной смеси в камере сгорания. Завихрение может происходить по-разному — swirl или tumble — как в стиральных машинах с вертикально или горизонтально расположенной осью барабана. В двигателях Toyota и Nissan для завихрения смеси в одном из двух воздушных впускных патрубков каждого цилиндра применен специальный клапан — swirl control valve. Honda для этих целей использует различающееся на 1 мм по высоте приоткрытие впускных клапанов каждого цилиндра, Mitsubishi — особую конфигурацию впускных патрубков в сочетании с формой днища поршня.
       Пока все созданные двигатели имеют относительно небольшой (до 2,0 литра) объем, который можно будет увеличить лишь после создания катализаторов, хорошо работающих с переобедненными смесями. Определенный прогресс в этом направлении уже достигнут. Toyota, кроме того, небезуспешно экспериментирует с системой из двух датчиков кислорода в выпускной системе, один из которых установлен до катализатора, а второй после. Исследуется метод электроподогрева катализатора для улучшения его работы при пуске холодного двигателя. FIAT предлагает использование двух каталитических нейтрализаторов, один из которых установлен близко к выпускному коллектору и способен работать при более высокой температуре.

ВМЕСТО ЗАКЛЮЧЕНИЯ
       Многие до сих пор настороженно относятся к автомобилям, оснащенным системами впрыска топлива. Напрасно. Во-первых, карбюраторные двигатели все равно постепенно отходят в прошлое и волей-неволей к впрыску придется привыкать. Во-вторых, с точки зрения эксплуатации системы впрыска гораздо надежнее карбюраторов, требующих постоянной чистки и регулировки. О выигрыше с точки зрения ходовых качеств автомобиля можно не говорить. И о зимнем запуске двигателя тоже. И о многом другом. Но, конечно, неприятности тоже случаются.
       В первую очередь, заправка этилированным бензином. Его продажа в Москве запрещена, но кто не попадал в ситуацию, когда заправляться приходится за городом? А в других городах? Одной заправки этилированным бензином с гарантией хватает на то, чтобы вывести из строя катализатор. Можно, конечно, не думать об окружающей среде, но от содержащегося в этилированном бензине тетраэтилсвинца страдает не только катализатор — из строя выходит и датчик кислорода, лямбда-сенсор. Это уже хуже, поскольку нарушается управление двигателем. А это потеря мощности и другие прелести.
       Бывают и курьезные случаи. Один из наших коллег за городом оборвал глушитель. Где-то в самой передней части. Грохочет машина, естественно, жутко. И не едет совсем. Сначала думал, что дело в психологии — не хотелось сильно шуметь. Превозмог себя, нажал на газ как следует — все равно не едет, вернее едет, но плохо. Потом только в гараже разобрался — глушитель оборван перед самым цилиндром с катализатором, датчик кислорода торчит наружу. Естественно, сигнализирует, что кислорода много. Умный компьютер понял — подаваемая в двигатель смесь слишком бедная. И обогатил ее до отказа. С соответствующей потерей мощности двигателя.
       Другой пример — добыл себе человек Land Rover. Летом все было нормально, но как только чуть похолодало, начались проблемы. Когда разобрались, выяснилось, что человек из экономических соображений немного схитрил — купил машину по случаю, в исполнении для жарких стран. Естественно, компьютер был запрограммирован на совершенно другой температурный диапазон. Пришлось ставить новый. Этим и закончилась экономия.
       Достаточно распространенное явление в отечественных условиях — загрязнение форсунок инжекторов. От плохого бензина. Проявляется это в повышенной шумности холостого хода, провале или неуверенном наборе скорости при резком нажатии на педаль газа, увеличении расхода топлива, грязном выхлопе. Чаще происходит в небольших автомобилях с тесным подкапотным пространством при коротких поездках по городу с длительными остановками между ними: в неработающем горячем двигателе оставшиеся в соплах форсунок капли топлива испаряются, оставляя осадок, постепенно забивающий тонкий (около 0,05 мм) кольцевой канал (рис. 6). Профилактика — использование высокосортного топлива с хорошими моющими характеристиками. Проверка — только на стенде. Лечение — моющие добавки к бензину, причем использовать рекомендуется только те из них, которые специально предназначены для чистки инжекторов — добавки для карбюраторных двигателей не годятся.
       И здесь мы переходим к важному вопросу. В целом системы впрыска устроены логичнее и даже проще карбюраторов. Но уровень их технического исполнения таков, что найти неисправность без специального диагностического оборудования сложно, а уж отремонтировать — тем более. И вряд ли здесь поможет умелец в робе с продранными локтями, который регулирует карбюраторы на улице. И хотя ломаются системы впрыска крайне редко, ищите хорошую станцию заранее.

       Сергей Газетин, Михаил Васильев


Комментарии

Ниссановские мотористы придумали оригинальную систему впрыска — ДРАЙВ

Вряд ли следование жёстким экологическим требованиям в ближайшее время сделает традиционные двигатели внутреннего сгорания достоянием истории. Резервы обычных моторов отнюдь не исчерпаны, их всё совершенствуют и совершенствуют. На текущей неделе компания Nissan предложила очередную инновацию — систему распределённого впрыска топлива с парными форсунками.

Новинку назвали не иначе как «двойной впрыск», но её нельзя сравнивать, например, с изощрённой системой комбинированного впрыска на автомобилях Lexus. Тут всё гораздо проще. Изюминка системы — индивидуальная топливная форсунка в каждом впускном канале головки блока цилиндров. Четыре клапана на цилиндр — пара форсунок. По заверениям ниссановцев, это, во-первых, оптимизирует наполнение цилиндра, делая процесс сгорания смеси более ровным, стабильным и, в конечном счёте, эффективным. А во-вторых (и это главное), «двойной впрыск» позволяет избежать затрат на разработку системы питания с непосредственным впрыском для небольших и дешёвых автомобилей. Тем более что на маленьких моторчиках применение топливного насоса высокого давления не всегда оправдано.

Справа — струя новой форсунки, слева — старой, которая устанавливалась во впускном коллекторе и прицельно била в два впускных канала. Теперь настраивать впрыск можно гораздо точнее. Внедрение системы «двойного впрыска» позволит сократить вредные выбросы и как следствие уменьшить использование редких металлов в катализаторах на 50%.

Да и производство новой системы на 60% дешевле, чем основанной на непосредственном впрыске. Вдобавок одновременно с внедрением «двойного впрыска» ниссановские мотористы собираются применить регулировку фаз газораспределения не только на впуске, но и на выпуске. Это снижает насосные потери и вкупе с новой системой питания даёт экономию топлива до 4%. Не имеющую пока аналогов разработку начнут ставить на серийные автомобили Nissan в начале следующего года.

Системы впрыска бензиновых двигателей | Delphi Auto Parts

Переход на новый уровень с новой оригинальной технологией

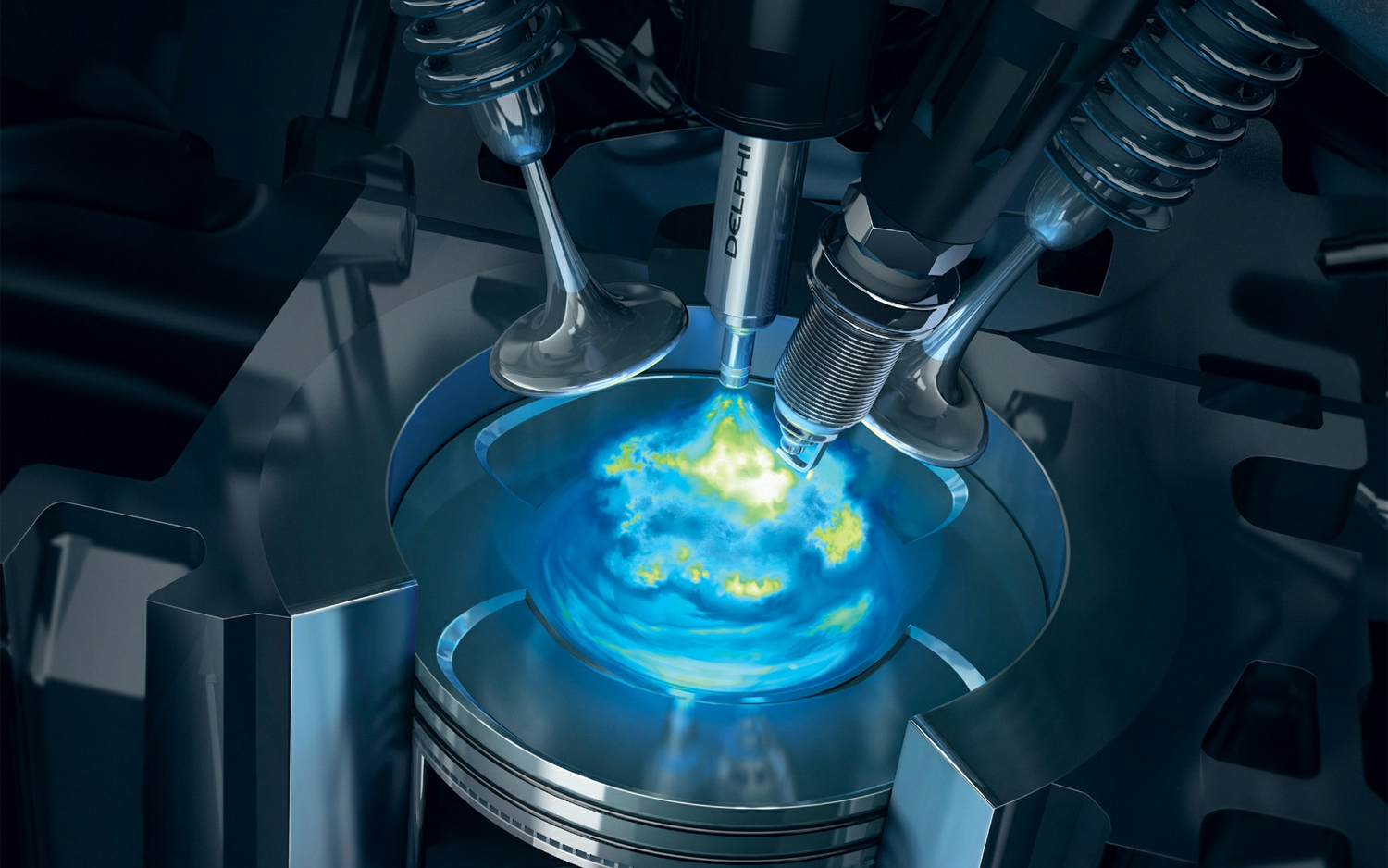

Наша система Multec® 14 (M14) — первая в отрасли система впрыска, работающая под давлением 350 бар, — обеспечивает переход на качественно новый уровень, увеличивая давление с 200 до 350 бар. Благодаря более быстрому впрыску в камеру сгорания более мелких капель топливной смеси объем выбросов углеводородов и твердых частиц в новейших системах снижается почти на 70 процентов, что повышает топливную экономичность. Но это еще не все — мы уже работаем над решением с давлением 500 бар.

Высокий профессионализм на рынке послепродажного обслуживания

На рынке послепродажного обслуживания мы также демонстрируем наш высокий профессионализм и богатый опыт. Наша программа техобслуживания систем непосредственного впрыска GDi включает в себя отмеченные наградами многоструйные топливные форсунки Multec® GDi, оптимизирующие подачу и сгорание топлива, малошумные топливные насосы GDi высокого давления и сервисные комплекты, предоставляющие доступ к оригинальным компонентам для высококачественного и комплексного сервисного обслуживания.

Больше, чем просто компоненты

Мы также предлагаем комплексное электронное и гидравлическое диагностическое решение, включая наш хорошо зарекомендовавший себя прибор для бортовой диагностики, комплект для диагностики контуров высокого давления HD3000, позволяющий механикам безопасно установить и электронным образом контролировать любую величину испытательного давления вплоть до 3000 бар, а также универсальный прибор для диагностики контуров .  низкого давления LP35.

Обучение от экспертов в сфере производства оригинальных комплектующих

Что еще следует знать об обслуживании систем GDi? Предлагаемые нами специализированные курсы однодневного обучения содержат теоретическую часть, практическую часть, упражнения на автомобиле и охватывают такие ключевые темы, как функционирование компонентов, типичные системы и неполадки, бензиновые системы высокого давления и др. Они помогут вам овладеть необходимыми навыками и знаниями для обслуживания автомобилей с новейшими системами GDi.

Преимущества непосредственного впрыска топлива на автомобиле Foton Sauvana

Автомобили Foton Sauvana оснащаются бензиновыми двигателями мощностью 160 кВт или 148 кВт, с максимальным крутящим моментом 320 Нм и 300 Нм соответственно.

Двигатель G01 – это рядный четырехтактный шестнадцатиклапанный двигатель с непосредственным впрыском топлива в цилиндр, двумя распределительными валами с системой изменения фаз газораспределения VVT, турбокомпрессором и системой изменения геометрии впускного коллектора

Модернизированный электронный блок управления двигателем позволяет сочетать отличные динамичные и мощностные характеристики с высокой топливной экономичностью и низким уровнем выброса вредных веществ. Двигатель G01 соответствует стандарту Euro-5, и может быть обновлен до класса Euro-6.

Почему на этом двигателе применяется непосредственный впрыск в цилиндр?

Бензиновый двигатель внутреннего сгорания работает за счет воспламенения топливовоздушной смеси от системы зажигания автомобиля.

На современных двигателях с электронным впрыском топлива, как и на старых карбюраторных двигателях прошлого века, смешение топлива и воздуха происходит вне цилиндра. Готовая смесь до начала такта впуска находится во впускном коллекторе, а в камеру сгорания она попадает за счет разряжения, создаваемого движением поршня, только после открытия впускного клапана.

С каждым годом данная система впрыска топлива прогрессирует с точки зрения оптимизации момента открытия форсунок и количества подаваемого топлива, но, тем не менее, смесь готовится вне цилиндра, что влечет за собой ряд существенных недостатков: начало подачи смеси зависит только от момента открытия клапана, а не от реальных условий работы двигателя; мелкие частицы топлива прилипают к стенкам коллектора и самому клапану, следовательно, снижается эффективность используемого топлива.

Применение различных систем изменения фаз газораспределения и турбонаддува несколько улучшают контроль смеси и эффективность сгорания. Однако, этих технологий недостаточно для удовлетворения растущих с каждым днем требований к рабочим характеристикам двигателя и нормам выброса вредных веществ. Значительное увеличение давления наддува может привести к снижению надежности двигателя. Общее количество клапанов двигателя ограничено сложностью конструкции и невозможностью регулировать фазы и ход клапанов.

Но современные производственные технологии позволили пойти по иному пути, имеющему ряд значительных преимуществ – реализовать впрыск топлива непосредственно в камеру сгорания.

Бензиновый двигатель с впрыском внутри цилиндра аналогичен дизельному двигателю. Топливо подается к электромагнитным форсункам под давление от 50 до 150 бар, создаваемого насосом высокого давления в рампе. Затем электронный блок управления подает команду на открытие форсунок.

Из-за того, что теперь впрыск осуществляется непосредственно в цилиндр, у двигателя появилась возможность работать на сверхбедных смесях. Смесь в цилиндре получается не однородной: облако из паров топлива, формируемое в непосредственной близости от свечи зажигания, имеет стехиометрическое соотношение, т.е. на 1 часть топлива приходится 14,7 частей воздуха, и, соответственно, может воспламениться. Но в среднем по всему цилиндру это соотношение может доходить до 1 к 30, за счет чего достигается отличная топливная экономичность.

Так же следует отметить, что впрыск топлива теперь не зависит от положения впускного клапана. Топливо может подаваться в любой момент, можно формировать любое значение коэффициента избытка воздуха, обусловленное режимами работы двигателя, его температурой, нагрузкой на ДВС. Что положительно сказывается не только на улучшении динамики автомобиля, но и на экологии.

Но при всем при этом, система стала более требовательна к качеству заправляемого топлива. На автомобиле Sauvana компания Foton рекомендует использовать бензин не ниже уровня АИ-95


впрыск — Перевод на английский — примеры русский

На основании Вашего запроса эти примеры могут содержать грубую лексику.

На основании Вашего запроса эти примеры могут содержать разговорную лексику.

У мотора есть впрыск воды, звучит круто.

The engine, for example, has water injection, which sounds cool.

С этой целью используют впрыск стерильного отфильтрованного воздуха.

The injection of sterile filtered air is used for this matter.

Mazda 929 Turbo EGI (электронный впрыск топлива) Luxury была доступна в Австралии с 1986 по май 1987 года.

The Mazda 929 Turbo EGI (Electronic Gasoline Injection) Luxury was available in Australia from 1986 to May 1987 (with these later cars produced in 1986).

Другой атмосферный двигатель, также впервые для Японии, 280E, получил электронный впрыск топлива и систему управления двигателем ECCS.

In another first for Japan, the naturally aspirated 280E received electronic fuel injection and the ECCS engine management system.

Это налагает сильные ограничения на давление и температуру потока и требует, чтобы впрыск и смешивание топлива были чрезвычайно эффективны.

This places stringent requirements on the pressure and temperature of the flow, and requires that the fuel injection and mixing be extremely efficient.

С 1971 года впрыск топлива появился и на машинах для канадского рынка.

Fuel injection was also featured on Canadian market cars after 1971.

Он использовал «полу-прямой впрыск» в обоих роторах сразу.

It featured «semi-direct injection» into both rotors at once.

В этой отрасли впрыск активированного угля сопряжен с большими сложностями, чем на угольных электростанциях.

Activated carbon injection is more complicated than on coal-fired power plants.

3.2.3 Топливная система: смеситель/подача газа/впрыск жидкости/непосредственный впрыск 2

Fuelling system: mixing unit/ gas injection/ liquid injection/ direct injection 2

Такие другие технологии, как прямой впрыск бензина, также стремительно коммерциализируются, однако находятся пока на сравнительно ранней стадии внедрения.

Other technologies, such as gasoline direct injection are showing rapid penetration, but are at a comparatively early point in adoption.

Процесс СНКВ включает в себя впрыск аммиака или мочевины рядом с печью.

The SNCR process involves injection of ammonia or urea near the furnace.

системы электронного управления, регулировка скорости впрыска и впрыск топлива под высоким давлением,

Electronic control system, injection rate adjustment and high-pressure fuel injection,

11.2.4 Подача топлива: карбюратор/предкамерный впрыск/непосредственный впрыск 2

Fuel feed: carburettor/indirect injection/direct injection 2

И судя по умению, с которым был сделан впрыск, я сказала бы, что это сделал профессионал.

And judging by the skill of the injection, I’d say it was done by a medical professional.

Польза от применения этой технологии зависит от уровня компрессии и задействования таких других технологий, как РВГ и прямой впрыск.

The benefit varies with boost level and with the application of other technologies like EGR and direct injection.

ТФ+мокрый или сухой скруббер+впрыск сорбента

впрыск жидкости (одноточечный, многоточечный)

Обычные методы (впрыск, метод завихрения и т.д.)

7.2 Подача топлива: карбюратор, впрыск 2

Двигатель OM656 имеет два распредвала с изменением фаз газораспределения, а также использует впрыск AdBlue и рециркуляцию отработанных газов для снижения вредных выбросов.

The OM656 has dual overhead camshafts with variable valve timing, and uses AdBlue injection and exhaust gas recirculation to reduce emissions.

Определение инъекции Merriam-Webster

инъекция | \ in-ˈjek-shən \

b : вывод искусственного спутника или космического корабля на орбиту или траекторию также : время или место, в которое происходит впрыск

2 : что-то (например, лекарство), который вводится

Примеры инъекций в предложении

Лекарство нельзя принимать внутрь; он должен быть введен путем впрыска . инъекция обезболивающего Больной компании нуждался в вливании наличных денег.

См. Другие недавние примеры в Интернете Официальные лица города ожидают, что инъекций денег помогут нуждающимся жителям Сан-Антонио с расходами на жилье и увеличат распространение вакцины от COVID-19 по мере появления более подробной информации о том, что город получит от последних 900 миллиардов долларов федерального бюджета. пакет стимулов. — Джошуа Фехтер, ExpressNews.com , «Больше денег на распространение вакцины от коронавируса, снижение арендной платы в Сан-Антонио из-за последнего стимула», 13 января 2021 г. Когда Филавонг рассказал своим родителям о своей инъекции , они были в восторге. — Star Tribune , «Папа получил вакцину, но никто другой — пока», 8 января 2021 г. Женщины ежедневно принимали таблетки, чтобы не заразиться вирусом, но ученые нашли безопасную и более простую альтернативу: инъекцию каждые два месяца.- Washington Post , «Проблески надежды, омраченные мрачным 2020 годом», 30 декабря 2020 года. За всеми участниками будут следить в течение 24 месяцев после их второй инъекции . — Наоми Томас, CNN , «Вакцина от коронавируса Novavax станет пятой, чтобы начать испытания фазы 3 в США», 28 декабря 2020 г. Но второй отряд «Быков» получил инъекций опыта для игры в субботу вечером против «Индиана Пэйсерс», когда Томаш Саторански, Гаррет Темпл и Дензел Валентайн дебютировали в сезоне после пропуска первого матча среды. — Джамал Коллиер, chicagotribune.com , «Молодой состав« Чикаго Буллз »получил в субботу инъекцию опыта, но их ветераны не смогли предотвратить поражение Индианы Пэйсерс со счетом 125-106», 26 декабря 2020 г. Другие участники поделились триумфальными селфи. их оружие после инъекции . — New York Times , «Воспоминания о прививках из другого времени и места», 25 декабря 2020 г. Но недавнее исследование показывает, что многие люди могут не получить вторую инъекцию , которая необходима для создания максимального иммунитета.- Дэвид З. Моррис, Fortune , «Что может случиться, если люди пропустят вторую дозу вакцины COVID», 24 декабря 2020 г. Маргарет Кинан, которой на следующей неделе исполнится 91 год, первой в очереди получила инъекцию в университете Больница Ковентри в центральной Англии. — Амина Хан, штатный писатель, Los Angeles Times , «Коронавирус сегодня: начало дня благодарения», 8 декабря 2020 г. ,

Эти примеры предложений автоматически выбираются из различных источников новостей в Интернете, чтобы отразить текущее использование слова «инъекция».«Мнения, выраженные в примерах, не отражают мнение компании Merriam-Webster или ее редакторов. Отправьте нам отзыв.

Подробнее

Первое известное использование инъекции

XV век в значении, определенном в смысле 1a

Подробнее о инъекции

Процитируйте эту запись

«Впрыск». Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/injection.По состоянию на 6 февраля 2021 г.

MLA Chicago APA Merriam-Webster

Дополнительные определения для инъекции

in · jec · ция | \ in-ˈjek-shən \

Kids Определение инъекции

: акт или случай введения жидкости (в качестве лекарства) в часть тела с помощью специальной иглы Инсулин можно вводить в виде инъекции .

инжекция | \ in-ˈjek-shən \

Медицинское определение инъекции

1a : акт или случай инъекции лекарственного или другого вещества в организм

b : раствор (как лекарство), предназначенный для инъекций (как катетером или шприцем для подкожных инъекций) либо под, либо через кожу, либо в ткани, вены или полость тела

c : акт или процесс введения сосудов или тканей также : образец, приготовленный путем инъекции

Комментарии к впрыск

Что заставило вас искать впрыск ? Сообщите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

Домашние инструкции по внутримышечной инъекции | Путь к росту

Вашему ребенку необходимо дома принимать лекарство, которое вводится путем инъекции (укола) в мышцу. Врач вашего ребенка выпишет вам рецепт на шприцы, иглы и лекарства нужного размера.

Обсудите различные способы уменьшения боли во время этой процедуры со своим врачом. Ниже приведены некоторые идеи, которые могут быть полезны:

  • Приложите холодный компресс к месту инъекции за несколько минут до инъекции.Оберните холодный компресс, чтобы он был прохладным, но не неудобным. (Младенцам не рекомендуется прикладывать холод.)
  • Непосредственно перед инъекцией сильно надавите на место инъекции большим пальцем другой руки. Попросите медсестру показать вам, как использовать Shot Blocker ™ — небольшое устройство, которое оказывает давление на кожу до и во время инъекции.
  • Отвлеките ребенка во время инъекции, попросив его сжать мяч, спеть песню, напевать, считать, пускать пузыри или вращать колесо.
  • Спросите у врача, можно ли использовать обезболивающий спрей или мазь.

Расходные материалы:

  • Выписанные лекарства
  • Спиртовая салфетка или 70% спирт и марля
  • Шприц и игла
  • Прочный пластиковый контейнер с завинчивающейся крышкой для утилизации

Приготовление лекарства:

  1. Вымойте руки с мылом и водой. Во время стирки сосчитайте до 20. Ополосните и вытрите руки чистыми бумажными или тканевыми полотенцами.
  2. Проверьте флакон с лекарством перед его использованием.
  • Посмотрите на этикетку и убедитесь, что это правильное лекарство и его концентрация.
  • Проверьте срок годности. Не использовать, если срок годности истек.
  • Осмотрите верхнюю часть бутылки на предмет повреждений. Не использовать, если он поврежден.
  • Убедитесь, что цвет лекарства не изменился и во флаконе нет частиц.
  • Если лекарство необходимо смешать, следуйте инструкциям на бутылке.
  • Очистите верхнюю часть бутылки спиртовой салфеткой или марлей, смоченной спиртом.Дать высохнуть. Не трогайте верхнюю часть после очистки.
  • Снимите крышку иглы со шприца, потянув за нее. Положите крышку на ровную поверхность. Не касайтесь иглы.
  • Наберите воздух в шприц, потянув поршень назад до линии, указывающей количество вводимого лекарства.
  • Держите бутылку вертикально, вставьте иглу в маленький кружок на верхней части резиновой пробки бутылки и нажмите на поршень шприца, чтобы ввести воздух в бутылку.
  • Оставив шприц во флаконе, переверните флакон вверх дном. Медленно потяните поршень вниз за линию, указывающую на дозу лекарства. Проверьте наличие пузырьков воздуха.
    • Нет пузырьков воздуха: надавите на поршень до линии, указывающей точную дозу лекарства, которое вы будете вводить.
    • Пузырьки воздуха. Постучите по шприцу пальцем, чтобы переместить пузырьки воздуха в верхнюю часть шприца, а затем осторожно нажмите на поршень, чтобы выпустить воздух. Вытяните поршень обратно до линии, указывающей точную дозу лекарства, которое вы будете вводить.
  • Выньте шприц из флакона.
  • Наденьте крышку на иглу, чтобы она оставалась чистой.
  • Выбор места:

    Самые распространенные мышцы для внутримышечных инъекций:

    • Дельтовидная мышца (между верхней частью плеча и подмышкой)
    • Vastus Lateralis (между бедром и коленом) Сгибание колена вашего ребенка может расслабить мышца.
    • Вентроглютеал (чуть ниже бедра на стороне тела) Чтобы расслабить эту мышцу, положите ребенка на бок, согнув верхнюю часть ноги и расположив ее поверх голени.
    • Обсудите с лечащим врачом вашего ребенка лучший сайт для вашего ребенка.

    Введение инъекции:

    • Расположите ребенка так, чтобы ему было удобно, и снимите одежду при необходимости.
    • Попросите кого-нибудь помочь подержать вашего ребенка, если это необходимо.
    • Очистите место инъекции спиртом круговыми движениями. Дать высохнуть.
    • Снимите крышку иглы, потянув ее прямо. Держите шприц как карандаш.
    • Найдите правильные ориентиры для места инъекции лекарства.
    • Крепко удерживайте мышцу между большим пальцем и пальцами, чтобы помочь стабилизировать мышцу и позволить лекарству попасть в самую глубокую часть мышцы.
    • Быстро введите иглу прямо в мышцу под углом 90 градусов. (Чем быстрее вводится игла, тем меньше будет больно).
    • Потяните поршень назад, чтобы проверить наличие крови в шприце.
      • Если крови нет, медленно опустите поршень в течение 3-5 секунд, пока шприц не опустеет.
      • Если кровь, немедленно удалите иглу из мышцы.Осторожно извлеките иглу из шприца и замените ее новой стерильной иглой. Начните заново с шага №3. Не используйте одно и то же место, но вы можете задействовать одну и ту же мышцу.
    • После введения всего лекарства быстро извлеките иглу и слегка надавите на место с помощью сухой чистой марли.
    • Используйте предохранительное устройство для иглы (если применимо) и выбросьте использованные иглу и шприц, следуя инструкциям ниже.
    • При необходимости наложите пластырь на место инъекции.
    • Сделайте комплимент, вознаградите и утешите вашего ребенка. (Важно, чтобы ваш ребенок не думал, что уколы — это наказание.) Если ваш ребенок достаточно взрослый, чтобы понять, объясните, что лекарство поможет ему / ей.
    • Верните лекарства и расходные материалы в безопасное место, недоступное для вашего ребенка. Соблюдайте рекомендации по хранению (некоторые лекарства необходимо хранить в холодильнике.)

    Утилизация игл и шприцев

    • Чтобы снизить риск укола, не возвращайте использованные иглы.
    • Поместите использованную иглу и шприц в прочный пластиковый контейнер с завинчивающейся крышкой и навинтите крышку на контейнер. Используйте непрозрачный контейнер, например бутылку с жидким стиральным порошком.
    • Когда емкость будет заполнена на ¾, закройте крышку, заклейте ее изолентой и отметьте «Не перерабатывать». Поместите контейнер в бытовой мусор. ЗАПРЕЩАЕТСЯ приносить контейнер в больницу или в кабинет врача, даже если это контейнер для острых предметов из медицинской компании или аптеки.Если у вас возникнут дополнительные вопросы, обратитесь в местную службу вывоза мусора.

    Заявление об ограничении ответственности : Эта информация не предназначена для замены или замены профессиональной медицинской консультации, которую вы получаете от врача вашего ребенка. Содержимое, представленное на этой странице, предназначено только для информационных целей и не предназначено для диагностики или лечения проблем со здоровьем или заболеваний. Пожалуйста, проконсультируйтесь с лечащим врачом вашего ребенка с любыми вопросами или проблемами, которые могут у вас возникнуть в отношении состояния здоровья.

    Дата отзыва: 05/2018

    Как сделать внутримышечную инъекцию

    Если вы никогда не делали этого раньше, мысль о внутримышечной инъекции может вас ошеломить и устрашить. Однако это не так сложно, как может показаться. Если вы когда-либо делали прививку от гриппа, вы знаете, что, хотя сделать внутримышечную прививку может быть неудобно, это не больно.

    TEK Image / Библиотека научных фотографий / Getty Images

    Независимо от того, делаете ли вы укол себе или делаете это кому-то еще, выполнение этого в первый раз может немного нервировать.Прочтите эти пошаговые инструкции несколько раз, чтобы освоиться и освоиться с процессом.

    Выбор сайта

    Безопасные места для инъекций включают мышцу плеча (дельтовидную мышцу), верхний квадрант ягодиц или сторону бедра (боковую часть бедра) или бедро. Ваш врач может порекомендовать, какой участок лучше всего подходит, но, как правило, полезно чередовать участки при каждой инъекции, чтобы избежать боли или болезненных ощущений.

    Как сделать укол

    Многие лекарства можно вводить только внутримышечно.Вот как это делается:

    1. Соберите все необходимые принадлежности: лекарство, которое нужно дать, шприц и иглу (обычно 21 г или 22 г и длиной 1 1/2 дюйма), спиртовую салфетку, марлю, пластырь.
    2. Вымойте руки .
    3. Приготовьте или смешайте лекарство в соответствии с вашими инструкциями и наберите лекарство в шприц.
    4. Присоедините новую иглу к шприцу. с помощью спиртовой салфетки и дайте ему высохнуть.Не дуйте на него и не веерите, чтобы ускорить процесс высыхания. Это просто выталкивает бактерии обратно на место.
    5. Раздвиньте кожу пальцами и введите иглу прямо вниз, как на дротике, до конца.
    6. Немного оттяните поршень. Если вы видите, что кровь попадает в шприц, немного вытяните иглу и введите лекарство. Если вы не видите крови, просто сделайте инъекцию.
    7. Вытяните иглу и утилизируйте ее надлежащим образом в контейнер для острых предметов. Не выбрасывайте медицинские или острые отходы в обычный мусор.
    8. При необходимости удалите кровь марлей и наложите повязку.
    9. Вымой руки.

    Когда звонить 911

    Внутримышечные инъекции обычно безопасны. Однако могут возникнуть аллергические реакции. Немедленно обратитесь за медицинской помощью или позвоните в службу 911, если после инъекции проявятся какие-либо из следующих симптомов:

    • сыпь
    • зуд
    • затрудненное дыхание (одышка)
    • отек рта, губ или лица

    подсказок

    1. Приложите лед к участку, чтобы онемел, непосредственно перед очисткой.
    2. Попросите пациента расслабить область места инъекции. Напряжение в мышце делает инъекцию более болезненной.
    3. После этого помассируйте эту область, чтобы усилить всасывание лекарства.
    4. После того, как наберется лекарство, смените иглу. Чем острее игла, тем менее болезненным будет укол.
    5. Держите шприц за цилиндр, а не за поршень. Удерживая палец на поршне, вы можете случайно нажать на поршень до того, как игла полностью войдет в ткань.Это поможет вам не тратить лекарства впустую.

    Как сделать подкожную инъекцию по артриту Джонса Хопкинса

    Перед инъекцией

    1. Некоторые лекарства, такие как Kineret ® и Enbrel ® , необходимо вводить инъекционно. Эти лекарства поставляются с набором и устройством для введения лекарства. Однако некоторые пациенты предпочитают не использовать набор, а делать инъекцию самостоятельно; очень похоже на инъекцию инсулина.
    2. Если ваше лекарство хранится в холодильнике, извлеките флаконы из холодильника за 30 минут до приема, чтобы оно могло достичь комнатной температуры.
    3. Выберите чистую и сухую рабочую зону.
    4. Соберите все необходимое:
      — Лекарства
      — Стерильная вода
      — Стерильные одноразовые иглы и шприцы
      — Спиртовые тампоны или ватные шарики и бутылка медицинского спирта
      — Контейнер для утилизации, устойчивый к проколам *
      — Bandaids
    5. Тщательно вымойте руки перед приготовлением лекарства.

    * СОВЕТ Емкостью может быть банка для кофе или герметичный закрывающийся кувшин для молока. Узнайте, как правильно утилизировать биологические отходы в вашем районе.

    Подготовка инъекции

    Ваш врач и / или медсестра / медбрат проинструктируют вас, как приготовить конкретную дозу лекарства.

    Делая себе укол

    Выберите место инъекции. Это должна быть область со слоем жира между кожей и мышцами. Это называется подкожным. Подкожные слои имеют следующие части вашего тела:

    • внешняя поверхность плеча
    • бедра
    • ягодицы
    • живот, кроме пупка или талии
    1. Если вы очень худой, не используйте живот в качестве места инъекции.
    2. Не используйте каждый раз одно и то же место для инъекций.
    3. Регулярно меняйте места уколов. Вы должны быть на расстоянии не менее 1 ½ дюйма от места последней инъекции. Запишите в своем календаре, где вы делали последний снимок. Это поможет избежать слишком раннего укола в одном и том же месте.
    4. Выберите место и промойте его (около 2 дюймов) свежим спиртовым тампоном или ватным тампоном, смоченным в спирте.
    5. Подождите, пока участок высохнет.
    6. Снимите колпачок иглы.
    7. Зажмите 2-дюймовую складку кожи между большим и указательным пальцами.
    8. Держите шприц так же, как карандаш или дротик. Вставьте иглу под углом от 45 до 90 градусов к защемленной коже. Игла должна быть полностью закрыта кожей. Если вы сделаете это быстро, вы почувствуете очень небольшой дискомфорт.
    9. Держите шприц одной рукой. Другой оттяните поршень, чтобы проверить наличие крови. Если вы видите кровь в растворе в шприце, не вводите его. Вытащите иглу и начните снова с нового места.
    10. Если вы не видите кровь , медленно нажмите на поршень, чтобы ввести лекарство. Полностью нажмите на поршень.
    11. Выньте иглу из кожи и аккуратно поднесите спиртовую салфетку к месту инъекции. Не тереть.
    12. Если есть кровотечение, наложите повязку.
    13. Немедленно поместите шприц и иглу в контейнер для утилизации *.

    Внутримышечная инъекция: расположение и способ применения

    Внутримышечная инъекция доставляет лекарство в мышцу.Врачи часто используют внутримышечные инъекции для введения вакцин и некоторых других лекарств.

    Людям с особыми заболеваниями, такими как рассеянный склероз и ревматоидный артрит, возможно, потребуется делать себе инъекции этого типа дома. Они также могут попросить помощи у опекуна.

    В этой статье мы объясним, где и как вводить внутримышечную инъекцию.

    Внутримышечные инъекции обладают некоторыми преимуществами по сравнению с другими способами доставки, такими как пероральные, внутривенные инъекции в вену и подкожные инъекции в жировую ткань под кожей.

    Врач может использовать внутримышечную инъекцию, если:

    • они не могут найти подходящую вену
    • конкретное лекарство может вызвать раздражение вены
    • пищеварительная система сделает таблетки неэффективными

    Внутримышечные инъекции имеют и другие преимущества. Мышцы имеют обильный приток крови, что помогает организму быстро усваивать лекарство. Ткань мышц также может содержать больше лекарств, чем жировая ткань.

    Врачи вводят большинство инъекционных вакцин в мышцы.

    Люди могут получать внутримышечные инъекции в следующие области:

    Плечо

    Дельтовидная мышца является наиболее частым местом для вакцин. Эта мышца находится в верхней части руки возле плеча.

    Он может принимать только небольшие объемы лекарств, обычно 1 миллилитр или меньше. Поэтому врачи не применяют его для препаратов, требующих большего количества.

    Люди, принимающие лекарства самостоятельно, редко используют дельтовидную мышцу в качестве места инъекции, потому что им трудно добраться до нее.

    Чтобы найти дельтовидную мышцу, человек прощупывает кость в верхней части плеча. На два пальца ниже — треугольная мышца. Игла должна войти в центр треугольника.

    Бедро

    Медицинские работники часто делают внутримышечные инъекции в вентроглютеальную мышцу бедра.

    Эта мышца является очень безопасным местом инъекции для взрослых и детей старше 7 месяцев, поскольку она толстая и расположена вдали от основных нервов и кровеносных сосудов.Но самостоятельно вводить лекарство в бедро может быть непросто.

    Чтобы определить местонахождение вентроглютеальной мышцы на другом человеке, положите пятку руки на бедро так, чтобы пальцы были направлены в сторону головы. Большой палец должен указывать в сторону паха.

    Поместите указательный и средний пальцы в V, затем сделайте укол в середину V.

    Бедро

    Как правило, люди, которым необходимо самостоятельно вводить инъекции, используют латеральную широкую мышцу бедра.

    Чтобы найти правильное место, представьте, что бедро разделено по вертикали на три равные части.

    Сделайте инъекцию во внешнюю верхнюю часть средней секции.

    Ягодицы

    До того, как врачи начали использовать бедро в качестве места инъекции, они использовали ягодичные мышцы ягодиц. Сейчас они стараются избегать использования этих мышц из-за потенциального риска травмы седалищного нерва.

    Людям следует избегать самостоятельного введения лекарств в ягодичные мышцы.

    Медицинский работник должен обучить людей и обучить их, прежде чем просить их сделать внутримышечные инъекции себе или другому человеку.

    Следующие шаги могут помочь людям сделать безопасную инъекцию в мышцу:

    1. Вымойте руки

    Тщательно вымойте руки теплой водой с мылом. Обратите особое внимание на область между пальцами и под ногтями.

    2. Соберите расходные материалы

    Перед уколом подготовьте следующие предметы:

    • спиртовую салфетку
    • стерильную марлевую салфетку
    • ватный тампон
    • повязку
    • устойчивый к проколам контейнер для утилизации игла
    • лекарство
    • новая игла и шприц

    Врач должен посоветовать, какой тип иглы использовать. Он должен быть достаточно длинным, чтобы проникнуть глубоко в мышечную ткань.

    Большинству взрослых потребуется игла диаметром 1 дюйм, но ее точный размер зависит от веса человека. Перед введением инъекции обязательно спросите у врача или фармацевта, какой размер иглы использовать.

    3. Подготовьте место инъекции

    Найдите место инъекции в соответствии с приведенными выше инструкциями. Осторожно распределите кожу между двумя пальцами и держите мышцы расслабленными. Очистите кожу тампоном со спиртом и дайте высохнуть на воздухе.

    4. Подготовьте флакон и шприц

    Если вы используете многодозовый флакон, запишите дату, когда вы его впервые открыли. Очистите резиновую пробку спиртовым тампоном.

    Снимите колпачок со шприца. Наберите воздух в шприц, оттягивая поршень. Наполните шприц воздухом до уровня дозы лекарства.

    Снимите колпачок с иглы и протолкните ее через верх флакона. Введите во флакон весь воздух.

    Переверните флакон и шприц вверх дном, чтобы игла указывала вверх. Отведите поршень назад, чтобы наполнить шприц нужным количеством лекарства.

    Удалите пузырьки воздуха, осторожно постучав по шприцу и нажав на поршень. Не прикасайтесь к игле, чтобы она оставалась чистой.

    5. Введите лекарство

    Поделиться на PinterestВнутримышечная инъекция не должна вызывать появление крови в шприце.

    Введите иглу в мышцу под углом 90 градусов. Указательным и большим пальцами стабилизируйте шприц, а другой рукой слегка потяните за поршень, чтобы найти кровь.

    Если есть кровь, это означает, что игла находится в кровеносном сосуде, а не в мышце. Возьмите новую иглу, шприц и место инъекции и начните заново.

    Если крови нет, игла находится в правильном положении. Нажмите на поршень шприца, чтобы ввести лекарство.

    6. Удалите иглу

    Быстро извлеките иглу из кожи и выбросьте ее в контейнер, устойчивый к проколам.

    7. Надавите на место инъекции

    С помощью марли слегка надавите на место инъекции.Легкое кровотечение в месте инъекции — это нормально, но при необходимости можно наложить повязку.

    Следующие советы могут уменьшить дискомфорт до и после инъекции:

    • Сделайте онемение места инъекции льдом или обезболивающим кремом перед очисткой кожи тампоном со спиртом.
    • Во избежание жжения убедитесь, что спирт полностью высох.
    • Перед тем, как ввести лекарство в шприц, согрейте флакон, потерев его между руками.
    • Максимально расслабьте мышцы во время инъекции.
    • Обсудите с врачом изменение места инъекции. Слишком много инъекций в одно и то же место может вызвать рубцы и изменения кожи.

    Людям, которым трудно вводить себе инъекции, следует попросить помощи у друга, члена семьи или опекуна.

    Незначительный дискомфорт после внутримышечной инъекции — это нормально. Реже могут возникнуть более серьезные осложнения, в том числе:

    • абсцесс или скопление гноя
    • некроз ткани или отмирание ткани
    • гранулема или воспаление в ткани
    • фиброз мышц или рубцевание мышечной ткани
    • гематома, при которой кровь просачивается из кровеносных сосудов в окружающие ткани
    • повреждение кровеносных сосудов и нервов

    Люди, заметившие следующие симптомы, должны немедленно вызвать врача:

    • сильная боль в месте инъекции
    • длительная или чрезмерная кровотечение
    • покалывание или онемение вокруг мышц
    • покраснение, отек или тепло в месте инъекции
    • дренаж в месте инъекции
    • признаки аллергической реакции, например отек или проблемы с дыханием

    Внутримышечные инъекции — обычное дело и эффективный способ доставки лекарств. Есть несколько возможных мест для введения внутримышечных инъекций, включая плечо, бедро и бедро.

    Людям, которым необходимо самостоятельно ввести инъекцию, следует обратиться к своему врачу за советом и руководством и ознакомиться с процессом, прежде чем делать себе инъекцию. Кроме того, укол может сделать обученный член семьи или лицо, осуществляющее уход.

    Обязательно обратитесь за медицинской помощью, если после инъекции у человека возникнут длительные или серьезные побочные эффекты.

    Apotex Corp. объявляет о добровольном отзыве по всей стране инъекции эноксапарина натрия, USP из-за неправильной маркировки измерительной маркировки на цилиндре шприца

    Сводка

    Дата объявления компании:
    Дата публикации FDA:
    Тип продукта:
    Наркотики
    Причина объявления:

    Описание причины отзыва

    Ошибка упаковки, из-за которой указана неправильная дозировка

    Название компании:
    Apotex Corp
    Бренд:
    Описание продукта:

    Описание продукта

    Эноксапарин натрия для инъекций, USP


    Объявление компании

    Apotex Corp добровольно отзывает две (2) партии эноксапарина для инъекций натрия, USP, до уровня потребителей из-за ошибки упаковки, в результате которой на некоторых цилиндрах шприцев содержится маркировка 150 мг / мл (что соответствует 120 мг / 0. 8 мл) вместо отметок 100 мг / мл (соответствует концентрации 100 мг / мл) на цилиндре шприца и наоборот. Ошибка упаковки была обнаружена в ходе расследования жалобы клиента. На сегодняшний день Apotex не получил никаких сообщений о побочных эффектах, связанных с использованием этих двух серий. Пораженный продукт произведен компанией Gland Pharma Limited, Хайдарабад, Индия.

    Оценка опасности для здоровья: Неправильная маркировка цилиндра шприца может привести к неправильному расчету и неточному введению дозы пациентам.В одной отозванной партии (партия CS008, крепость 100 мг / мл), если потребитель использовал концентрацию 150 мг / мл, упакованную в бочку, соответствующую концентрации 100 мг / мл, пациенты могли получить 3,75 мг эноксапарина вместо 3 мг. эноксапарина. В другой отозванной партии (партия CT003, концентрация 120 мг / 0,8 мл), если потребитель использовал концентрацию 100 мг / мл, упакованную в бочку, соответствующую концентрации 150 мг / мл, пациенты получали бы 2 мг эноксапарина, а не 2,5 мг. эноксапарина. Случайная передозировка после введения инъекции эноксапарина натрия может привести к кровотечению.Альтернативно, если введенная доза меньше предписанной, у пациента могут развиться некоторые условия свертывания крови.

    Эноксапарин натрия для инъекций показан для профилактики тромбоза глубоких вен (ТГВ), который может привести к тромбоэмболии легочной артерии (ТЭЛА), лечения острого тромбоза глубоких вен, профилактики ишемических осложнений нестабильной стенокардии и инфаркта миокарда без зубца Q, при одновременном применении с аспирином и лечением острого инфаркта миокарда с подъемом сегмента ST.

    Эноксапарин для инъекций натрия, подверженный воздействию, может быть идентифицирован по номерам NDC, указанным на упаковке и этикетке продукта.

    Продукт Серия № Прочность Обмерные метки на цилиндре шприца Размер упаковки NDC Номер на картонной коробке NDC Номер на этикетке Код UPC на коробке Код UPC на этикетке
    Эноксапарин натрия для инъекций, USP CS008 100 мг / мл 100 мг / мл Шприцы для однократной дозы 10 x 1 мл 60505-0795-4 60505-0795-1 360505079544 (01) 10360505079510
    CT003 120 мг / 0. 8 мл 150 мг / мл Шприцы для однократной дозы, 10 x 0,8 мл 60505-0796-4 60505-0796-0 360505079643 (01) 10360505079602

    Две (2) затронутые партии Enoxaparin Sodium Injection, USP были распределены компанией Apotex по всей стране в США среди оптовиков и складских сетей. В настоящее время Apotex Corp. уведомляет своих затронутых прямых оптовиков и складских сетей по почте (FedEx Standard Overnight), отправляя письмо с уведомлением об отзыве, и принимает меры для возврата всей отозванной продукции.

    Пациентам, которые получили одну из двух (2) пораженных партий Enoxaparin Sodium Injection, USP или у которых есть вопросы относительно этого отзыва, следует обратиться в свою аптеку. Пациенты не должны прерывать терапию, должны немедленно связаться со своим врачом для получения медицинской консультации и должны вернуть пострадавший продукт в Inmar Rx Solutions, связавшись по номерам, указанным в этом пресс-релизе.

    Оптовики, дистрибьюторы и розничные торговцы должны вернуть отозванный продукт по месту покупки.Любой, у кого есть инвентарь продукта, должен немедленно изолировать отозванные партии. Клиенты, которые приобрели поврежденный продукт непосредственно у Apotex, могут позвонить Inmar Rx Solutions по телефону 1-855-667-8717 (с 9:00 до 17:00, EST с понедельника по пятницу), чтобы организовать его возврат.

    Потребители с затронутыми блоками Enoxaparin Sodium Injection, USP, пожалуйста, свяжитесь с Inmar Rx Solutions («Inmar») по телефону 1-855-667-8717 , чтобы получить пакет отзыва / возврата, включающий форму ответа на отзыв запасов, или вы можно получить эту форму из clsnetlink.com

    Потребители, у которых есть вопросы по поводу отзыва, могут связаться с Apotex Corp. по телефону 1-800-706-5575 (с 8:30 до 17:00, EST с понедельника по пятницу) или по адресу электронной почты [email protected]. Потребители должны связаться со своим врачом или поставщиком медицинских услуг , если у них возникли какие-либо проблемы, которые могут быть связаны с приемом или использованием этого лекарственного препарата.

    О побочных реакциях или проблемах с качеством, возникших при использовании этого продукта, можно сообщить в программу FDA MedWatch Adverse Event Reporting онлайн, по обычной почте или по факсу.

    • Заполните и отправьте отчет Онлайн
    • Обычная почта или факс: загрузите форму или позвоните по телефону 1-800-332-1088, чтобы запросить форму отчетности, затем заполните и верните по адресу, указанному в предварительно адресованной форме, или отправьте по факсу на 1-800-FDA-0178

    Этот отзыв проводится с ведома Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США.


    Контактная информация компании


    • Текущее содержание с:

    Внутрикожные инъекции | Новосанис

    Помимо устройств для внутрикожных инъекций (таких как VAX-ID), которые уже доступны для внутрикожных инъекций, разрабатываются новые устройства для внутрикожных инъекций, включая наборы микроигл.

    Массивы микроигл состоят из множества микроигл, которые могут быть твердыми или биоразлагаемыми (растворяющимися в организме после инъекции). Можно различать твердые внутрикожные микроиглы, сделанные из неразлагаемого материала, такого как нержавеющая сталь, стекло или титан; и твердые микроиглы с полым центром. Иногда внутрикожные микроиглы сочетаются с лейкопластырем. (1; 6)

    Саморастворяющиеся микроиглы могут быть изготовлены из сахара, производных сахара или других саморастворяющихся материалов.Преимуществом этого типа внутрикожной вакцинации является отсутствие острых отходов, так как иглы растворяются в течение нескольких минут после вакцинации. (1; 6)

    Однако большинство этих наборов внутрикожных игл в настоящее время доступны только для исследований. Только техника Манту и устройства для внутрикожных микроинъекций, такие как VAX-ID, уже доступны для внутрикожных инъекций.

    Тату-устройства для внутрикожных инъекций

    Помимо устройств для внутрикожных микроинъекций (таких как VAX-ID), которые уже доступны для внутрикожных инъекций, в настоящее время проводятся исследования устройств для татуировки для внутрикожных инъекций.

    Устройства для нанесения татуировок можно использовать для вакцинации: с помощью этой техники короткая инъекционная игла (или несколько игл) проникает в кожу посредством вибрации с высокой частотой. Основным преимуществом этого метода внутрикожной инъекции является большая площадь поверхности, на которую вводится вакцина, что вызывает ее воздействие на более широкую популяцию клеток. (1; 6)

    Однако этот метод в настоящее время доступен только для исследования. Только техника Манту и устройства для внутрикожных микроинъекций, такие как VAX-ID, уже доступны для внутрикожных инъекций.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
