Замена троса сцепления ваз 2108: Замена троса сцепления на автомобилях ВАЗ 2108, 2109, 21099

Замена троса сцепления на автомобилях ВАЗ 2108, 2109, 21099

Такие неисправности в работе сцепления как «сцепление ведет» и «сцепление буксует» могут приключиться по причине вышедшего из строя троса привода сцепления (его вытягивания или разлохмачивания и заедания в оболочке).

Помимо этого неисправный трос сцепления может послужить причиной полного отказа сцепления работать (например, обрыв наконечника троса). На автомобилях ВАЗ 2108, 2109, 21099 это одна из наиболее часто встречающихся его неисправностей. В любом случае неисправный трос сцепления подлежит замене.

Порядок замены троса привода сцепления ВАЗ 2108, 2109, 21099

Снимаем старый трос привода сцепления.

— Отсоединяем наконечник оболочки троса от кронштейна на кожухе сцепления

Для этого ослабляем затяжку гайки (контргайки) крепления наконечника оболочки троса к кронштейну (потребуются два ключа на 17). И выводим наконечник оболочки троса из прорези в кронштейне.

Ослабляем затяжку контргайки

— Отсоединяем поводок троса от рычага вилки выключения сцепления

Отсоединяем поводок

— Отсоединяем наконечник троса от педали сцепления

Для этого плоскогубцами выдергиваем пружинную фиксирующую скобу с пальца на педали и снимаем наконечник троса.

На пальце надета полиэтиленовая втулка, ее по возможности не теряем.

Отсоединяем наконечник тросаНаконечник троса привода сцепления и «палец» на педали

— Вынимаем трос сцепления через отверстие в переднем щите моторного отсека

Установка нового троса привода сцепления.

Извлекаем трос привода сцепления

— Трос устанавливается в обратной последовательности

Продевается через отверстие в щите, наконечник троса крепится к пальцу на педали, поводок зацепляется за рычаг вилки, наконечник оболочки вставляется в прорезь на кронштейне и фиксируется гайками.

После установки нового троса сцепления необходимо провести регулировку его натяжения (См. «Регулировка привода сцепления»).

Примечания и дополнения

По техническому регламенту на автомобилях ВАЗ 2108, 2109, 21099 периодическая проверка и обслуживание привода сцепления проводится раз в 30.000 км пробега, но рекомендуется сократить этот интервал до раз в 15.000 км пробега.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Рывки при работе сцепления

— Проверка сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099

— Неисправности в работе сцепления автомобилей ВАЗ 2108, 2109, 21099

— Рывки при работе сцепления

— Выжимать сцепление при пуске двигателя или нет?

Как поменять тросик сцепления на ваз 2109

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления.

А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Краткое содержание:

Где находится трос сцепления?
Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Примечание!
Трос как вы уже поняли указан тремя красными стрелочками!

• Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
• А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

Он подлежит замене, при:
• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Примечание!

Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:
• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание!
Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание!
После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы:
Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Примечание!
Ну а если же вопросы останутся, тогда задавайте их в комментариях и наши сотрудники вам на них в ближайшее время ответят!

vaz-russia.com

Замена тросика сцепления — Лада 2109, 1.5 л., 2003 года на DRIVE2

Дорого времени суток дорогие подписчики! Отдавал свою ласточку специалисту регулировать клапана, и за одно заменить ремень ГРМ и все шестерни с роликами. Так, вот забрал я у него машину, проехав около 2 км переключаясь нажал на педаль сцепления и она резко провалилась в пол, оказалось что тросик был уже старым и он просто на просто порвался.

Хорошо что магазин был не далеко, сходил купил и сразу же на месте его заменил, управился за 5-7 минут.

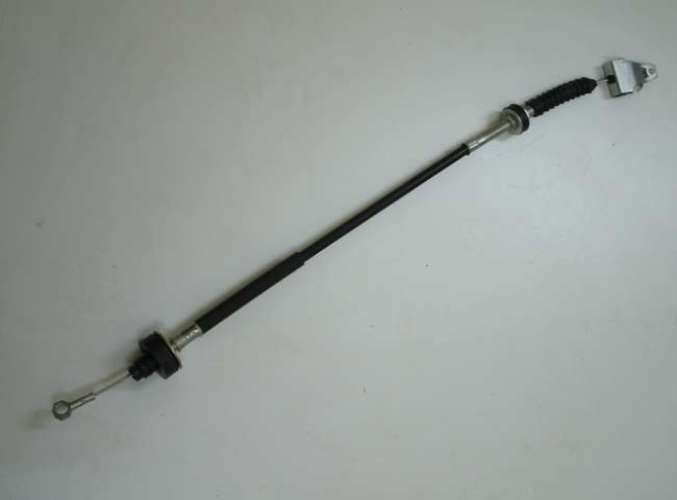

Тросик сцепления Ваз 21093

Для новичков опишу подробно что и как я делал. Итак ребята начнем замену тросика сцепления на Ваз 2109.

1. Снимает старый тросик
— Лезем под руль и снимаем с педали сцепления тросик (откручиваем гайку)

Снимаем с педали

— Дальше идем в капот, и расслабляем две гайки регулировочные (чем регулируется педаль сцепления)

Снимаем с паза регулировки

— Остается только снять наконечник с вилки на коробке передач и выдернуть его с капота (имеется в виду тросик)

Снимаем с вилки коробки

2. Устанавливаем тросик обратно (новый)
— Для этого возьмите тросик и найдите на нем конец который прикручивается к педали (там должно быть колечко, лично у меня так)
— Просуньте его в отверстия из которого выдергивали трос (в салон)
— Закрепите его на педаль
— Оденьте регулировочное место троса в паз (закручивать не надо пока)
— И зацепите наконечник на вилку коробки передач
— Теперь нужно отрегулировать сцепление

Лично я не применял никаких рулеток и так далее, я подвел педаль сцепления на ровне с педалью тормоза, завел автомобиль и нажав педаль переключал скоростя, все переключалось хорошо и без усилий.

Ну вроде все, если что-то забыл, пожалуйста добавьте!

www.drive2.ru

Замена троса сцепления на автомобилях ВАЗ 2108, 2109, 21099



Такие неисправности в работе сцепления как «сцепление ведет» и «сцепление буксует» могут приключиться по причине вышедшего из строя троса привода сцепления (его вытягивания или разлохмачивания и заедания в оболочке). Помимо этого неисправный трос сцепления может послужить причиной полного отказа сцепления работать (например, обрыв наконечника троса). На автомобилях ВАЗ 2108, 2109, 21099 это одна из наиболее часто встречающихся его неисправностей. В любом случае неисправный трос сцепления подлежит замене.

Порядок замены троса привода сцепления

Снимаем старый трос привода сцепления.

— Отсоединяем наконечник оболочки троса от кронштейна на кожухе сцепления.

Для этого ослабляем затяжку гайки (контргайки) крепления наконечника оболочки троса к кронштейну (потребуются два ключа на 17). И выводим наконечник оболочки троса из прорези в кронштейне.



— Отсоединяем поводок троса от рычага вилки выключения сцепления.

— Отсоединяем наконечник троса от педали сцепления.

Для этого плоскогубцами выдергиваем пружинную фиксирующую скобу с пальца на педали и снимаем наконечник троса. На пальце надета полиэтиленовая втулка, ее по возможности не теряем.

— Вынимаем трос сцепления через отверстие в переднем щите моторного отсека.

Установка нового троса привода сцепления.

— Трос устанавливается в обратной последовательности:

продевается через отверстие в щите, наконечник троса крепится к пальцу на педали, поводок зацепляется за рычаг вилки, наконечник оболочки вставляется в прорезь на кронштейне и фиксируется гайками.

После установки нового троса сцепления необходимо провести регулировку его натяжения (См. «Регулировка привода сцепления»).

— Примечания и дополнения

— По техническому регламенту на автомобилях ВАЗ 2108, 2109, 21099 периодическая проверка и обслуживание привода сцепления проводится раз в 30.000 км пробега, но рекомендуется сократить этот интервал до раз в 15.000 км пробега.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Проверка сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Замена выжимного подшипника сцепления автомобилей ВАЗ 2108, 2109, 21099

— Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099

— Неисправности в работе сцепления автомобилей ВАЗ 2108, 2109, 21099

— Замена сцепления на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Замена и регулировка троса сцепления на автомобилях Ваз 2108-21099 и Ваз 2113-2115

В данной статье речь пойдёт о замене троса сцепления на автомобилях семейства Ваз 2108-21099 и Ваз 2113-2115. Трос сцепления довольно капризная и не предсказуемая деталь. Может без проблем работать годами, а может порваться или начать скрипеть через неделю или две после установки. Тут конечно же больше вопросов к качеству запчастей. Но, такие неприятные сюрпризы встречаются часто, так как никто не застрахован от покупки некачественной детали! Рекомендации по выбору троса сцепления Вы найдете ниже, а сейчас пройдёмся по причинам, из-за которых приходится менять трос сцепления. Первая причины, это обрыв троса сцепления (обычно это происходит возле педали сцепления). Тут всё предельно ясно, лопнул трос, педаль сцепления болтается туда-сюда, выжать сцепления и включить передачу уже невозможно.  Вторая причина, это обрыв нескольких ниток троса (как на фото 1). В этом случае передачи (особенно задняя и первая) начинают плохо включаться. Временно улучшить положение, можно подрегулировав трос. Доехать, переехать куда-нибудь можно будет, но надо понимать, что трос работает на последнем дыхании и пора покупать новый. Третья причина, характерный скрип троса при нажатии на педаль сцепления. Как правило защитная оболочка троса разрушается, попадает влага, образуется коррозия и кроме неприятного скрипа, педаль сцепления становится значительно жестче. Здесь, не всё так страшно, можно продолжать кататься, скрипеть и качать ногу. Но! Советую в багажник положить новый трос))) Так как скрип это звук трения и разрушение троса. Соответственно, этот процесс не может длиться вечно.

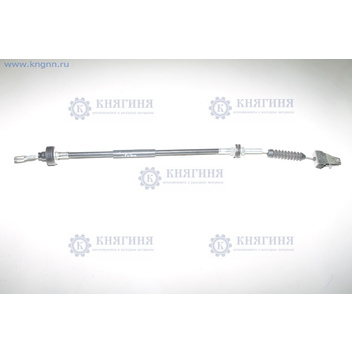

Запчасти. Каталожный номер троса сцепления нового образца (с круглым наконечником) для Ваз 2108-2115 — 2109-1602210-10. Каталожный номер троса сцепления старого образца (с прямоугольным наконечником) для Ваз 2108-21099 — 21086-1602210. В чём различия тросов хорошо видно на фотографиях 2 и 3.

По производителю! Выбор тросов на рынке довольно большой, но единственно правильный выбор — это трос сцепления производства ДААЗ. Другие варианты не советую рассматривать. Они в любом случае буду слабей и не надежней.

Так же, во время замены троса может пригодиться пластиковая втулка троса сцепления. Каталожный номер пластиковой втулки троса сцепления – 2108-1602096. В продаже эту втулку найти сложно, проще купить такой ремкомплект педали сцепления, как на фото 4. Там и втулка, и замок (его можно потерять или сломать при снятии), и ось наконечника (шанс, что она пригодится, мал, но на всякий случай эта деталька может пригодиться)

 Необходимый инструмент для замены троса сцепления: два рожковых ключа на 17 (желательно один из них — в укороченном варианте, смотрим фото 5), торцевые ключи на 8 и 10, крестовая и плоская отвёртки. Этого будет достаточно.

Фотоотчёт с описанием работы по замене и регулировке троса сцепления на автомобиле Ваз-21099. На автомобилях Ваз-2108, Ваз-2109, Ваз 2113-2115 трос сцепления меняется аналогично, за исключением небольших нюансов.

И так начинаем. Если у вас автомобиль с карбюраторным двигателем, то пункты 1, 2, 3 и 4 вы можете не читать.

1) Ключом на 10 откручиваем две крепёжные гайки рамки адсорбера (Фото 6 и 7) и отводим его в сторону. После снятия адсорбера, появляется доступ к тросу сцепления. При желании, можно и через это окошко работать. Можно, но не удобно. Поэтому…

2) Отсоединяем разъем от датчика расхода воздуха (Фото 8)



3) Раскручиваем хомут гофры (фото 9)

4) Откручиваем два болта кронштейнов корпуса воздушного фильтра (фото 10). Снимаем его (фото 11). Вот после этого, трос сцепления будет прекрасно видно и удобно снимать, и ставить.

5) Используя ключ на 17 откручиваем регулировочные гайки троса (фото 12). Вытаскиваем трос из кронштейна.

6) Отсоединяется поводок троса от вилки сцепления (Фото 13).

7) Далее, лезем в салон авто. А если точнее, то под торпеду. Там сначала снимаем стопорную скобу пальца педали сцепления (фото 14 и 15)



8) Отсоединяем верхний наконечник троса от педали (фото 16)

9) Сразу обращаем внимание на наличие или состояние пластмассовой втулки (фото 17, 18 и 19). На фотографии видно, что этой втулке крышка. Устанавливаем новую.

10) Возвращаемся в моторный отсек. Вытаскиваем трос сцепления.

11) Начинаем установку нового троса. Вставляем трос в отверстие в кузове (фото 20). Резиновый буфер должен сесть в посадочное место.

12) Цепляем наконечник троса к педали сцепления (фото 21). Устанавливаем стопорную скобу (фото 22).

13) В моторном отсеке поводок троса одеваем на рычаг вилки сцепления (фото 23).

14) Устанавливаем трос в кронштейн и гайками регулируем положение педали сцепления (фото 24). Оптимально положение — это когда педаль сцепления находится на одном уровне с педалью тормоза (фото 25).

После этого несколько раз нажимаем на педаль сцепления. Если положение педали изменилось, крутим гайки ещё, выставляем педаль. Жмём ещё раз. Если всё окей, затягиваем гайки окончательно.

Не забываем поставить корпус воздушного фильтра и адсорбер на места. Если вы их снимали, конечно же)))

Всё! Замена троса сцепления на Ваз-21099 закончена. Всем спасибо!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

www.avtorem.info

Замена троса сцепления ВАЗ-2109 (инжектор, карбюратор): инструкция

Сцепление – неотъемлемая часть любого автомобиля с механической трансмиссией. Однако данная система также может изнашиваться и ломаться, поэтому требуется постоянно контролировать ее состояние и проводить плановый ремонт. Наиболее распространенной проблемой является разрыв троса привода сцепления. Со временем он попросту перетирается, становится более тонким. Характерные признаки неисправности можно заметить сразу: при попытке нажатия на педаль появляются щелчки, а сама педаль может попросту не возвращаться в исходное положение. Сегодня поговорим о том, как происходит замена троса сцепления (ТС) на карбюраторном и инжекторном ВАЗ-2109 и что для этого нужно.

Подготовка к работе

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

• новая деталь;
• набор гаечных ключей;
• отвертки.

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

1. Ослабление крепежа кронштейна крепления ТС к коробке.
2. Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

1. Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.
2. Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
3. Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС.  Монтаж начинается из салона. Делается это следующим образом:

1. Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
2. Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
3. Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Читайте также: Регулировка фар на ВАЗ-2109

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку. Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее.

ladaautos.ru

Замена троса сцепления ВАЗ 2109

Необходимость замены троса сцепления на ВАЗ 2109, чаще всего, возникает в следующих случаях:

• Сцепление неверно выполняет свои функции. Водителю сложно управлять сцеплением из-за того, что нажатие на педаль затруднено, и в результате, двигатель тяжело запускается.
• Автомобиль начинает движение с рывками, а в отдельных, но редких случаях и вовсе глохнет, из-за затрудненного выключения сцепления.
• Коробка переключения передач издает странные звуки, а переключение получается не всегда.
• После нажатия, педаль сцепления осталась в полу и не возвращается в начальное положение. При попытке вернуть её в исходное положение в ручную, педаль возвращается легко, а нажатие практически не вызывает никаких усилий.

 Этот комплекс неисправностей говорит о том, что трос сцепления необходимо заменить, отрегулировать или заменить вилку сцепления. Вероятно, вилка сломалась в процессе эксплуатации. Однако, перелом вилки случается крайне редко, поэтому, чаще всего, причина неисправностей кроется только в тросе сцепления. Порядок замены троса, при этом, выглядит следующим образом:

1. Откручиваем все гайки, которые крепят трос сцепления к рычагу. Нижний конец выводим из специального кронштейна и отсоединяем от вилки сцепления. Подвешиваем освобожденный конец троса, чтобы он не потерялся, и переходим в салон автомобиля.
2. В салоне нужно удалить коврики под педалями и вытащить скобу из педали сцепления. После извлечения скобы нужно вытащить палец, который соединяет трос и рычаг педали. Теперь можно освободить этот конец троса и приступать к его демонтажу.
3. Извлекать трос сцепления следует через подкапотное пространство. Для этого нужно выдавить конец троса через отверстие рядом с педалью сцепления. Как только трос окажется под капотом, его можно извлекать наружу.
4. Установку нового троса производят в обратной последовательности. Однако, перед тем как вставить трос в трущиеся узлы, его необходимо смазать автомобильным маслом. Таким образом, исключаются его повреждения, а ход педали заметно улучшится.
5. После установки троса, его необходимо отрегулировать. Регулировка выполняется за счет откручивания/закручивания двух гаек на кронштейне. При этом, увеличивается или уменьшается длина оболочки троса между кронштейном и специальной обоймой в щите.
6. Перед тем, как приступать к регулировке, уприте педаль сцепления до отказа в пол и установите линейку вертикально, по отношению к наклонной части пола. Медленно отпускайте педаль наверх, а после остановки замерьте ход педали. Для ВАЗ 2109 нормированной длиной хода педали сцепления является 125-135 мм. Предел хода педали составляет 160 мм. Если результаты измерений не соответствуют норме, тогда уменьшают или увеличивают длину оболочки. Увеличение длины оболочки будет соответствовать увеличению хода педали, а уменьшение длины оболочки будет соответствовать уменьшению хода педали.

Внимание! Существует ряд водителей, которые производят регулировку сцепления вследствие увеличения длины хода педали постепенно в процессе эксплуатации. Увеличение хода педали может говорить еще и о том, что диск подвержен повышеному износу, и если выполнять регулировку троса, то есть риск повредить маховик двигателя при дальнейшей эксплуатации автомобиля. В этом случае, нужно убедиться, что диск сцепления все еще в рабочем состоянии и только после этого можно выполнять регулировку хода педали при его постепенном и медленном увеличении.

Вот и все. В процессе замены и регулировки троса сцепления ВАЗ 2109 нет ничего сложного. Удачи на дорогах!

lada-na-remont. ru

Меняем трос сцепления на ВАЗ 2109-2115

Многие владельцы автомобилей ВАЗ 2108-099 сталкивались с необходимостью замены троса сцепления. Трос, в процессе использования, может порваться, и это не редкость. Со временем, трос так же растягивается настолько, что отрегулировать его становиться невозможно. В такой ситуации, единственным решением проблемы будет его замена.

Что потребуется для замены троса?

Для проведения демонтажа старого и установки нового троса, водителю потребуются:

• Два гаечных ключа ( на «17»).
• Отвертка шлицевого типа.
• Плоскогубцы.
• Приспособление для регулировки (для этого можно воспользоваться обычной линейкой).
• Новый трос.

Необходимо добавить, что во многих магазинах, автолюбителям предлагают вместо «девяточного» приобрести трос от ВАЗ 110 модели. Лучше отказаться от этого предложения. Дело в том, что трос у десятки длиннее оригинальной запчасти, да и по креплению он не подойдет. Это негативным образом скажется на работе всего сцепления.

Процедура замены

Начинать замену следует с подготовки авто. Следует поставить машину на стояночный тормоз. Для исключения вероятности отката машины, под колеса нужно поставить упоры (можно использовать обычные камни). Можно снять аккумуляторную батарею. Без нее менять деталь будет проще.

Теперь, непосредственно сам процесс замены:

1. С помощью ключей нужно расслабить гайки, которые крепят кожух троса (всего имеется 2 такие гайки).
2. Приподнимается трос, и вынимается из гнезда.
3. От вилки отсоединяется поводок сцепления. К этой работе нужно подходить максимально аккуратно.
4. Проделав данный этап нужно переходить в салон авто, в дальнейшем все действия будут осуществляться именно в нем.
5. При помощи отвертки шлицевого типа отсоединяется скоба, которая держит палец педали.
   Конец троса отсоединяется от самой педали.
6. Далее нужно вернуться под капот авто, поскольку теперь следует вытащить трос.

После извлечения неисправного троса можно приступать к установке нового.

Установку нового троса производим в последовательности обратной снятию.
Установив трос нужно прикрепить его к педали, вилке и кронштейну.
По завершении установки, рекомендуется провести регулировку сцепления путем закручивания или откручивания регулировочных гаек, добиваясь тем самым полного выжима сцепления.

Обычно достаточно отрегулировать положение троса так, чтобы педаль сцепления находилась примерно на одном уровне с педалью тормоза. Благодаря этому можно продлить эксплуатационный ресурс корзины, и сделать управление автомобилем более комфортным.

moepervoeavto.ru

Замена троса сцепления на ВАЗ 21099 — Лада 21099, 1.5 л., 1997 года на DRIVE2

Решил я поменять трос потому что старый стал подхрустывать и ждать пока он порвется я не стал, да и выжим стал туже, поэтому купил я новый трос приехал домой и понеслось…

Как вообще снять старый и поставить новый ?
Для тех кто не знает расскажу
Сам ставлю первый раз и сделать это оказалось довольно таки не сложно .

Раскручиваем 2 гайки как на фото, нужны 2 ключа на 17 раскручиваем пошире .

Далее идем в салон лезем к педали, там трос одевается на втулку и стопорится стопором, снимаем его и отцепляем трос от педали.

Вот такой стопор

Далее идем под капот и тянем за резинку отмеченную на фото, трос спокойно выходит .

Теперь вытаскиваем трос с кронштейна где мы раскручивали гайки, после того как сняли с кронштейна снимаем трос с вилки .

Трос снят

Теперь ставим новый трос пропускаем его на место старого, заводим в салон конец троса, одеваем на втулку и одеваем стопор !
Теперь вставляем в кронштейн ! СРАЗУ ОТРЕГУЛИРУЙТЕ НОВЫЙ ТРОС ПРИМЕРНО ТАК ЖЕ КАК И СТАРЫЙ ! вставили в кронштейн теперь чуть закрутите !
Теперь можно одеть на вилку, одев на вилку сморите как поднята педаль сцепления, она должна быть не выше и не ниже педали тормоза, должна быть на ровне если это не так регулируйте с помощью тех самых гаек, отрегулировав проверяйте и затягивайте !
Все, всем удачи )

www. drive2.ru

Замена троса сцепления ВАЗ 2109/2110/2112 своими руками, инструкция

Начиная с модели 2108 на автомобилях ВАЗ начал использоваться в качестве привода механизма сцепления трос, а не как у классических моделей – гидропривод.

Это значительно упростило конструкцию. Трос действительно оказался удобнее, поэтому использовали его и на других модификациях – 2109, 2110, 2112 и т. д.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Что понадобится?

Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.

Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:

• 2 ключа на 19;
• 2 ключа на 8 и 10;
• Крестовая отвертка;
• Новый трос.

Всего этого достаточно для проведения работ.

Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

1. Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
2. Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

   Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

3. Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки. Обратите внимание, в какую сторону направлена плоскость кронштейна;

4. Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
5. Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

   Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

   После этого скидываем наконечник со штока. Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

6. Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

7. Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

8. Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
9. Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки. На этом замена завершена и остается только провести регулировку;
10. Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Особенности замены на ВАЗ-2109

Отличие троса ВАЗ-2109 сводится к наличию специального поводка для зацепления с рычагом вилки, который достаточно габаритный по размерам, поэтому вытаскивание троса выполняется в сторону моторного отсека, а не салона.

Не будем рассматривать всю последовательность замены привода на ВАЗ-2109, а пройдемся только по ключевым моментам. Отметим, что инструменты потребуются те же, что указаны выше, а смена производится так:

• Послабляем гайки крепления оплетки к кронштейну на КПП и вытаскиваем ее. Затем рукой поджимаем рычаг и выводим из зацепления поводок;

• Под приборной панелью со штока снимаем фиксирующую пластину и наконечник.

  Кронштейна крепления оплетки под панелью никакого нет, и оплетка просто упирается в заднюю стенку моторного отделения при помощи специальной упорной пластины. Поэтому переходим к моторному отсеку и вытаскиваем трос. Установка нового же привода выполняется в обратной последовательности.

Трос порвался в дороге, что делать?

Часто бывает так, что привод рвется в пути, а под рукой запасного троса нет. В таком случае допускается движение на авто и без сцепления благодаря наличию синхронизаторов в КПП.

Это позволяет переключать передачи во время движения без прерывания передачи вращения от двигателя на коробку, хоть для этого приходится прилагать усилие.

Главное при такой ситуации – начать движение с места. Для этого глушим мотор и включаем на КПП 1-ю передачу.

После этого включаем стартер, который вполне способен запустить двигатель, соединенный с трансмиссией, но начало движения будет происходить с рывками. А после того, как мотор начнет работать, эти рывки пропадут.

Переключение скоростей без сцепления в обязательном порядке должно производиться с перегазовкой. То есть, набрали скорость, отпустили педаль газа и перевели рычаг коробки в нейтральное положение.

Затем резко увеличили обороты двигателя (газонули) и включили требуемую скорость. Но делать это надо быстро.

Во время движения с неработающим сцеплением необходимо выбирать такой маршрут, чтобы было как меньше остановок, поскольку для этого придется каждый раз глушить двигатель и начинать движение на скорости. А такого «издевательства» стартер долго не выдержит.

Как отрегулировать привод?

Заменить трос сцепления на ВАЗе несложно, но этой операции недостаточно, поскольку еще необходимо отрегулировать его, а для этого потребуется дополнительно наличие обычной линейки.

После замены педаль может находиться выше или ниже по уровню, чем другие, что является неправильным, они должны располагаться в одну линию.

Регулировка сцепления выполняется по ходу педали. То есть ставим линейку рядом и отмечаем на уровень положения накладки педали.

После этого выжимаем до упора и снова делаем пометку на линейке.

Далее вычитаем расстояние – у нормально отрегулированного сцепления ход составляет 12-13 см, но допускается и 16 см, хотя это значение считается предельным.

На ВАЗ-2110 регулировка производится в двух местах – на гайках крепления оплетки (позволяет изменить ее длину) и на самом наконечнике, который зацепляется с рычагом.

Для этого на нем сделана резьба и установлены две гайки на 8 или 10 (ими изменяется длина самого троса). Именно они и нужны для регулировки.

Для выполнения регулировочных работ необходимо внешнюю гайку открутить, поскольку она является контрящей, а внутренней путем отвинчивания или навинчивания на наконечник добиться требуемого хода педали, а затем законтрить ее.

На ВАЗ-2109 имеется только одна регулировка – на кронштейне крепления на КПП и установка хода выполняется путем изменения длины оплетки.

Можно обойтись на ВАЗ-2110 и без линейки, важно только правильно подобрать длину троса. Для этого откручиваем контрящую гайку и отвинчиваем регулировочную.

Затем передвигая по наконечнику упорную втулку, нужно найти момент начала свободного хода выжимного подшипника. Его почувствовать будет легко, поскольку немного возрастет усилие на рычаге.

Остается только зафиксировать положение втулки на наконечнике гайками и проверить. Находится ли педаль на одной линии с другими.

Такая регулировка обеспечит оптимальное натяжение тросика, а сцепление не будет «вести» или «пробуксовывать», поскольку привод устанавливается на начало свободного хода выжимного подшипника.

Оцените статью

autotopik. ru

Замена троса сцепления в ВАЗ 2109, ВАЗ 21099 своими руками

Покажем вам, как своими руками произвести замену троса сцепления на автомобилях ВАЗ 2109, ВАЗ 21099, ВАЗ 2108. На этой машине трос относительно недавно менялся, но спустя короткое время снова пришёл в негодность. В процессе ремонта, была выяснена причина по которой троса сцепления надолго не хватает. На месте его фиксации в салоне оказался порван кузов, в результате чего трос быстро начинает перетираться.

Открываем капот, для того чтобы вывести трос сцепления из оцепления, используем обычную монтажку:

Двумя ключами на 17 расконтрагаиваем две регулировочные гайки. Переходим в салон, снимаем трос с креплений:

В ролике сравниваются два троса сцепления, один родной от АвтоВаза, другой аналог от Автопартнёр. Второй по качеству значительно хуже сделан, обычно такие долго не ходят. Новый трос заводим через капот на посадочное место. Крепим сначала в салоне, заводим фиксатор:

После этого уже под капотом. Смотрим чтобы педаль сцепления была чуть выше педали тормоза.

Видео замена троса сцепления в ВАЗ 2109:

Резервное видео как заменить трос сцепления в ВАЗ 2109:

Прочитано раз: 68; За сегодня: 1

remontautohelp.ru

замены тросика сцепления ВАЗ 2108, 2109, 21099

Сегодня хотелось бы поговорить о тросике сцепления ВАЗ 2108, 2109, 21099. В тех ситуациях, когда тросик сцепления ремонту уже не подлежит, его нужно менять. Процедура замены тросика своими руками займёт буквально 15-20 минут. Для этого понадобится самый простой комплект инструментов.

Обычно Такая работа производится на смотровой яме или эстакаде.

Тросик сцепления прикрепится к коробке с помощью металлического кронштейна, ослабляем гайки крепления и вытягиваем тросик из кронштейна. Затем убираем наконечник троса с вилки сцепления. Потом переходим в салон.

Трос сцепления мы прижимаем к пальцу педали, для этого нам необходима стопорная скоба. Эта скоба снимается при помощи самой обычной отвёртки. Дальше мы снимаем наконечник с пальца. Моторный отсек со стороны салона включает в себя установленную резиновую подушку, которую мы убираем и вытягиваем через отверстие старый трос.

Установку нового тросика сцепления ВАЗ 2108, 2109, 21099

Установку нового троса сцепления начинать необходимо с салона. Трос через отверстие пропускается под днище, а наконечник прикрепляется к пальцу педали и фиксируется скобой. Затем фиксируется трос в металлическом кронштейне на коробке передач.

Причём фиксируется таким образом, чтобы позволить резиновой втулке между гайками лечь в кронштейн( из-за этого мы избавляемся от возможности повреждения резьбы). Наконечник троса фиксируется на вилке сцепления. После этого проверяем качество работы сцепления, и если нужно – подтягиваем его вращением гаек в районе кронштейна.

Как я и обещал, заняло всё это совсем немного времени. А теперь, научившись самостоятельно менять тросик сцепления, вы не только экономите свои деньги, но и приобретаете ценный опыт, который попадает в вашу воображаемую копилку навыков автомобилиста.

xenon-kiev.com.ua

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Где находится трос сцепления?

Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Трос как вы уже поняли указан тремя красными стрелочками!

• Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
• А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:

• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Замена тросика сцепления ВАЗ 2110 – автосервис не нужен

Нет ничего вечного, и узлы автомобиля – не исключение. Для восстановления работы механизма переключения передач механической КПП десятки, чаще всего, необходима только замена тросика сцепления ВАЗ 2110.

Обрыв троса сцепления – что делать?

На ВАЗ 2110, особенно если авто с большим пробегом, педаль сцепления может неожиданно провалиться. Причин тому две:

• лопнул трос;
• поломка вилки включения сцепления.

В случае выхода из строя вилки во время ремонта потребуется снять коробку передач. Обрыв троса на модели 2110  – явление достаточно редкое и, как правило, происходит в результате нарушений в эксплуатации автомашины или при каких-то экстремальных условиях. Для замены троса необходим только новый тросик. Доехать без сцепления до гаража или дома можно самостоятельно, буксировка не нужна. Автомобиль заводят при включенной первой передаче. Движение начинают одновременно с запуском двигателя. Переключают передачи, делая перегазовку на нейтралке.

Замена тросика сцепления ВАЗ 2110 – справится любой

Замена тросика сцепления ВАЗ 2110 не потребует много времени и усилий даже у начинающего автолюбителя. В руководстве по ремонту рекомендуют предварительно снять стеклоочиститель и жабо (декоративная панель под дворниками).  Можно обойтись без этой процедуры, но отсутствие этих деталей во время ремонта значительно облегчает процесс крепления тросика на педали.

Чтобы удалить лопнувший или старый трос, сначала необходимо его извлечь из кронштейна крепления, расположенного на КПП (коробке переключения передач). Для этого раскручивают гайки, крепящие трос в кронштейне (используют 2 ключа на 19). Ослабив натяжку, вынимают поврежденную деталь из крепления. Затем ее выводят из зацепления в вилке, которая включает сцепление – придерживают одной рукой вилку, а другой освобождают трос.

Следующий этап – отсоединение тросика от педали. При снятых жабо и стеклоочистителе завершают демонтаж в моторном отсеке авто, так как к кожуху защиты педали сцепления будет свободный доступ. Кожух расположен возле вакуумного гидроусилителя тормозов. Защиту снимают, предварительно открутив крестовой отверткой винт крепления. Затем необходимо отверткой подцепить и снять стопорную скобу, которая удерживает головку троса на втулке педали. После этого снимают тросик.

При неснятых стеклоочистителе и жабо стопорную скобу демонтируют из салона. Придется изрядно постараться, чтобы выбрать наиболее подходящую для этого позу – место для работы достаточно тесное и неудобное. Педаль сцепления поднимают вверх до упора и снимают скобу, а потом и трос. Затем, когда стопорная скоба снята, ключом на 8 откручивают опорную пластину тросика, который после этого вытаскивают в салон.

Прежде чем начать установку нового троса, необходимо с пальца педали снять втулку, на которую тросик надевается. Ее внимательно осматривают и в случае сильного износа меняют. Палец педали и поводок нового троса смазывают. Используют, как правило, Литол.

Устанавливают новый трос в обратном порядке. Сначала проталкивают его конец из салона в отсек двигателя, потом крепят на педаль, заводят в зацепление с вилкой, фиксируют в кронштейне крепления на КПП.

Регулировка тросика сцепления ВАЗ 2110 – главный критерий

После установки производится регулировка тросика сцепления ВАЗ 2110. Эта процедура заключается в настройке хода педали, который должен быть 125–130 мм между верхним положением и полом автомашины. Можно также просто отрегулировать положение педали сцепления на уровне других педалей.

Для регулировки ослабляют гайки крепления троса, расположенные на кронштейне КПП. Регулировочными гайками меняют положение наконечника нового троса и проверяют ход педали. Получив необходимый результат, затягивают гайки крепления. На этом работы по замене и регулировке можно считать законченными. Очевидно, что особых навыков, знаний и специальных инструментов такой ремонт не требует.

Оцените статью: Поделитесь с друзьями!

Трос сцепления.

Ремонт ВАЗ 21014. Почини свое авто!
Как Игорёха менял сцепление Mercedes W124 Clutch Replacement
Opel Astra H снятие и установка чехла кулисы МКПП
Регулировка троса кикдауна.
Как починить ABS дома, горит лампочка ABS, Как проверить датчик ABS, Не работает АБС?
Замена сцепления на ВАЗ 2114 без ямы
Замена вилки и втулки сцепления Ваз 2114
Замена ВИЛКИ СЦЕПЛЕНИЯ без СНЯТИЯ КПП LadaГранта Авторемонт
Прокачка тормозов ВАЗ 21099
BMW … Как разблокировать АКПП. Unlock Automatic Transmission BMW …
Замена тросов ручника Volvo 850

Все по теме Трос сцепления ВАЗ 21014

Станислав Кипров написал(а)
подскажи пожалуйста сегодня купил датчик ДМРВ 116 на ваз 2112 1.6 16 клап 2005 гв!!!!!! на старом натчике катался у него показания были при замерах 1.10 убитый в хлам но ездил только расход был очень большой!!! а поставил новый машина как будто троит вся трясется как … и гляди того заглохнет!! я его замерял показал 1. 00 как новый а почему троит не пойму????

Шин Киберов написал(а)
Я на своём тестере сопротивление измеряю, по нулям. Может быть такое?

Баки Ресников написал(а)
на что повлиял этот фильтр

Асан написал(а)
Спокойный крутой парень! Это про тебя походу! Молодец бро помок!!! Привет из киргизии!!!

Tagan написал(а)
Ну ты мастер можно было болгарочкой подпилить обоиму и зачем ось ваще снемал если можно было и сьемником

Манцов Мозес написал(а)
Для перевірки чи ідуть гази з двигуна, потрібно скористатися газоаналізатором, який нормальні автосервіси мають. Питання газів відпаде, тоді шукати інші причини

Комо написал(а)
Кстати это мысль,там разойдется от тепла двигателя,можно наверно только литола добавить,у менч червончек и веста,тот в доску по мне,очень нравится,8 кл 1.5, на нем450 тыс без ремонта,движка не дымит,масло мож чуть подубавляет на 10000 км грамм 200,он мне как то ближе,чем веста

Улус написал(а)
Че то не совсем понял про поворотники. Т.е они у тебя теперь даже без ключей включаються?

Сагит написал(а)
Ахахаха в конце блеать как индеец сидел ахаха

Abban написал(а)
ВЕСЕЛЬЧАК ‘У’ ПРИДУМАЛ НОВЫЙ БРЕД!!!! Походу масляный туман ещё в черепЕ смазываеТ шарики с роликами!!!!

Ганди написал(а)
Молодец.очень полезное видео.у меня ваз 21099 тоже намучался с водой под водителем и пассажиром.авто зашумлено в три слоя шумоизоляции,если вибро и пеноплен не пострадал,то войлок просто начал подгнивать(… менять его спереди).можно как ты говоорил еще промазать заглушку троса открытия капота.так же заглушки под педали все три штуки по наружке в моторном отсеке промазать можно из под них есть влага(может быть не у всех).так же я промазал заглушку со стороны водителя через которую проходит трос корректора фар.лобовик усадил тоже на три слоя герметика (но у меня и не видно вообще герметика,абсолютно.делал все очень аккуратно и щепетильно) промазывал герметиком ‘крокодил’ большим балоном со строительного пистолета. так же очень советую обратить внимание на заглушку которая находится на передней арке с водительской стороны.мудилы на заводе в мой автомобиль ее вообще не поставили…я видел с салона колесо…все промазывал герметиком кроме заглушки открытия капота и по контуру монтажного блока.было это весной 2017 года.снимал для этого торпеду.и вот спустя год снова вода.начал таять снег…дожди…заметил с под монтажного блока подтек и трос капота.буду замазывать герметиком.заодно и кожух вентелятора заново для профилактики подмажу.спасибо тебе за полезную информацию по поводу замены крана печки на штуцера.у меня как раз спустя 13 лет начал подтекать помаленьку радиатор печки(стикает по тросику и капает на педаль газа затем на резиновый коврик).буду менять краник на штуцера.все патрубки одним махом и радиатор печки)))хочу снять торпеду и купить новую от ваз 2114) твое видео очень полезное жаль что его не было(или я не нашел его) год назад)удачи тебе и твоей ласточке;))а по поводу багажника я думаю что вариант подтека либо с углов нового уплотнителя(сверху) либо с под самих петлей ляды. я себе 2 года назад менял уплотнитель багажника тоже от ваз 2112 и по углам он не очень хорошо садится,резинка по наружке которая должна прилягать к кузову подгинается,заворачивается.промазал герметиком ее и все окей))))задние фонари у меня стандарт,я докупил к старым резинкам фар дверной уплотнитель(как дома на входных дверях,не слишком большой) проклеил его на кузов к тому месту где прилягает уплотнитель фонарей к кузову и между ними опять же герметик ‘крокодил’ и в этот момент кент помогал мне надавливал на фонари а я утягивал их по максимуму.короче чувствую что теперь для того чтоб снять их придется отрывать от кузова))))про течь багажника я забыл))в машине сухо,чисто и комфортно.даже двигателя не слышу,не говоря уже о каких то запахов влаги,шума колес и … скрипов))))

Замена троса сцепления своими руками ⋆ АВТОМАСТЕРСКАЯ

Трос сцепления – один из важнейших элементов автомобиля, благодаря которому осуществляем работа сцепления. Его неисправность может серьезно отразиться на работе механизма сцепления и привести даже к полной остановке автомобиля и невозможности дальнейшего передвижения.

В сегодняшней статье мы подробно опишем порядок действий по замене троса сцепления на разных моделях автомобилей.

Замена троса сцепления на Ваз 2113, 2114, 2115

1). Ключом «на 17» откручиваем гайки крепления.

2). Выводим трос с кронштейна и вилки сцепления.

3).  Освобождаем доступ к педали сцепления. С водительской стороны убираем коврик, после чего аккуратно отодвигаем ковролин.

4). От крюка педали отсоединяем ушко троса. Там установлена скоба, с которой придется немного повозиться.

5). Вытягиваем трос с подкапотного пространства, в связи с чем необходимо протолкнуть его с салона.

6). Разбираем корпус троса и удаляем его оттуда.

7). В старый корпус устанавливаем новый трос и монтируем на место.

8). Остальные детали собираем в обратной последовательности.

9). После установки регулируем натяжение троса.

Видео

Замена троса сцепления  на Ваз 2110, 2111, 2112

1). Ключом «на 13» откручиваем контргайку и регулировочную гайку на наконечнике троса у вилки.

2). Ключом «на 17» откручиваем гайки крепления троса к кронштейну. Вынимаем наконечник троса из вилку кронштейна.

3). Крестовой отверткой выкручиваем винт защитного кожуха педали муфты и снимаем его.

4). Шлицевой отверткой поддеваем стопорную скобу на пальце привода и снимаем ее.

5). Снимаем с пальца наконечник сцепления.

6). Ключом «на 8» в салоне автомобиля откручиваем болт крепления фиксатора к педальному кронштейну и вытягиваем трос.

7). Осматриваем втулку педали. Она состоит из двух частей, что не является признаком ее поломки. Сильно изношенную втулку необходимо сменить.

8). Палец педали и поводок нового троса смазываем смазкой Литол – 24.

9). Чтобы поставить новый трос, выполняем те же самые действия, только в обратной последовательности.

10). Выполнить наладку привода.

Видео

Замена троса сцепления на Ваз 2108, 2109

1). Заменяемую деталь вытаскиваем из кронштейна, в связи с чем ослабляем крепежные элементы.

2).  Снимаем нижний конец тросика с вилки выключения сцепления.

3). Перемешаемся в салон автомобиля. Убираем резиновые коврики и отодвигаем ковролин, после чего отсоединяем трос сцепления от педали.

4). Обычной отверткой вытаскиваем стопорную скобу, после чего извлекаем палец соединяющую трос сцепления с кронштейном педали.

5). Достаем тросик. Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова есть отверстие, через которое, путем выталкивания резиновой подушки,  вытягиваем оболочку тросика. А после вытягиваем и сам трос.

6). Новый трос через отверстие пропускаем под днище и при помощи стопорной скобы, крепим его наконечник на пальце педали сцепления.

7). Фиксируем трос сцепления. Только помните, чтобы избежать повреждения резьбы, резиновая втулка должна ложиться в кронштейн.

8). Затем надеваем наконечник на вилку.

9). После установки нового троса, его необходимо еще отрегулировать.

Замена троса сцепления на Лада Калина

1). Ключом «на 8» откручиваем гайку кронштейна оболочки троса к педальному узлу.

2). При помощи плоской отвертки снимаем пружинную скобу из проточки педали сцепления.

3). С пальца педали сцепления снимаем проушину корпуса механизма автоматической регулировки длины троса.

4). Из кронштейна педального узла выводим верхнюю часть троса.

5). Вытаскиваем поводок троса из рычага вилки выключения сцепления, подтянув его вперед.

6). Вращая против часовой стрелки, свинчиваем поводок резьбового наконечника троса.

7). С наконечника троса снимаем резиновый чехол.

8). Вытаскиваем наконечник оболочки троса из отверстия кронштейна на коробке передач.

9). Возвращаемся в салоне и вынимаем уплотнительный чехол троса из отверстия в щитке пе­редка, а затем вытягиваем трос в салон.

10). Перед установкой нового троса проверяем состояние пластмассовой втулки на пальце педали сцепления Калины.

11). В случаи необходимости производим замену изношенной втулки на новую, после чего наносим пластичную смазку.

Порядок установки

1). Продеваем трос через отверстие в щитке передка из салона в моторный отсек.

2). Устанавливаем уплотнительный чехол в отверстие щитка передка.

3). На палец педали надеваем механизм автоматической регулировки троса и крепим его.

4). На резьбовой наконечник троса наворачиваем пластмассовый поводок таким образом, чтобы торец наконечника троса оказался заподлицо с торцом поводка.

5). Заводим поводок в паз рычага вилки выключения сцепления.

Видео

Замена троса сцепления на Лада Приора

1). Вынимаем резиновый пальник, закрывающий отверстия в которое трос сцепления выходит, чтобы в него не попадала грязь и влага (на фото указан красной стрелкой).

2).  При помощи гаечного ключа «на 8» выворачиваем гайку (место указано синей стрелкой) благодаря которой упор оболочки троса крепится к кронштейну.

3). Снимаем упор с кронштейна.

4). Теперь смотрим в то место, куда кончик троса подсоединяется (А подсоединяется он к концу педали, см. на фото). Данный кончик установлен на палец педали сцепления (палец указан синей стрелкой) и закреплён на нём при помощи фиксатора, который указан красной стрелкой, как вы можете видеть, на фото этот фиксатор уже снят, у вас же он на пальце будет, чтобы его вынуть можно было, воспользуйтесь пассатижами или отвёрткой.

5). Переходим в подкапотное пространство и вначале второй кончик троса сцепления отсоединяем от вилки выключения. Для этого подтягиваем за наконечник троса и выводим его из прорези вилки (см. фото 1).

6). Отсоединяем трос от кронштейна. Одним гаечным ключом удерживаем наконечник от проворачивания, другим в это время ослабляем гайку находящаяся рядом с кронштейном (см. фото 2), после чего подтягиваем за тросик и выводим его из кронштейна (подтянув трос вперед). Вначале вытягиваем его в подкапотное пространство, а затем полностью снимаем его с автомобиля.

7). Установку производим в обратной последовательности. Вставляем его через подкапотное пространство и после чего выводим в салон автомобиля.

8). Не забываем также отрегулировать трос сцепления, после его замены.

Видео

Замена троса сцепления на Лада Гранта

1). Откручиваем гайку крепления упора оболочки троса к кронштейну педалей.

2). Снимаем упор со шпильки.

3). Подтягиваем пассатижами за стопорную скобу.

4). Снимаем ее с оси педали сцепления.

5). Снимаем ось и снимаем педаль.

6). Снимаем пружину с кронштейна педали.

7). Подтягиваем пассатижами стопор наконечника троса сцепления.

8). Снимаем его.

9). Снимаем наконечник педали.

10). Извлекаем уплотнитель оболочки троса сцепления из отверстия в щитке передка.

11). Выводим наконечник из паза вилки выключения сцепления, подтянув наконечник троса вперед, по направлению движения.

12). Отворачиваем поводок от наконечника троса, извлекаем направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снимаем трос сцепления, вытягивая его из отверстия в щите передка.

13). Для установки нового троса сцепления проводим те же самые операции, но только в обратной последовательности.

14). После замены также не забываем и отрегулировать новый трос.

Замена троса сцепления на Ока

1). Под панелью приборов поддеваем отверткой стопорную пластину крепления троса на педали и снимаем ее.

2). С педали сцепления снимаем наконечник троса.

3). С педали сцепления снимаем пластмассовую втулку наконечника троса. Проверяем состояние втулки. Изношенную или поврежденную втулку заменяем.

4). В подкапотном пространстве отворачиваем контргайку и регулировочную гайку поводка привода сцепления до положения, позволяющего вести поводок из вилки выключения сцепления.

5). Отсоединяем фиксатор от поводка, поддев его отверткой.

6). Снимаем поводок вместе с торосом вилки выключения сцепления.

7). Снимаем защитный колпачок с переднего наконечника оболочки троса и смешаем его влево по тросу.

8). Отворачиваем гайку на переднем наконечнике оболочки троса, придерживая наконечник тросом.

9). Сдвигаем оболочку троса вправо, выводим ее из кронштейна на задней крышке коробки  передач и пропустив через прорезь в кронштейне, вынимаем его из кронштейна.

10). Отворачиваем две гайки крепления фланца заднего наконечника оболочки троса сцепления. Снимаем две пружинные шайбы, установленные под гайками.

11). Вынимаем держатель троса из отверстия в кузове (держатель располагается на брызговике кузова под регулятором давления) потянув рукой за трос вблизи держателя и снимаем трос привода сцепления, вытянув его в подкапотное пространство.

12). Установка троса привода сцепления производиться в последовательности, обратной снятию.

Замена троса сцепления на Рено Логан

1). Снимаем гофру фильтра. На 16-клапанном гофру удерживает хомут, но его тоже легко снять.

2). Далее, если речь идет об 16-ти клапанном автомобиле, удаляем «глушитель впуска». Пластиковый короб, когда гофры нет, можно сразу отвести в сторону.

3). Трос заканчивается наконечником – стержнем, с закрепленным грузиком. Эта деталь у нас закрывалась гофрой.

4). Далее откручиваем гайки. Берем 2 ключа «на 10» и выкручиваем гайку 1, придерживая гайку 2. Если резьба закисла, очищаем ее растворителем.

5). Выкручиваем гайку «2», удерживая опрессованную часть наконечника ключом «на 7». Теперь можно из прорези вытащить и грузик.

6). Подтягиваем трос в направлении «от вилки»  и вытаскиваем грузик из прорези.

7). Из прорези выводим резиновую муфту. Этой муфтой оканчивается оболочка (рис. 2).

8). Переходим во внутрь салона, подтягиваем трос «на себя» и выводим наконечник (1) из держателя педали. Далее наконечник (2) выдавливаем вперед, что мы делаем сдавливаем два лепестка. То есть нам необходимо выдавить наконечник троса в подкапотное пространство.

9). Затем меняем трос на новый, для чего выполняем те же самые действия, но только в обратной последовательности.

10). После замены также не забываем и отрегулировать новый трос.

Замена троса сцепления на Рено Сандеро

Замена троса сцепления на Шевроле Авео

1). Ключом «на 10» откручиваем две гайка, расположенные у распределительного бачка, обозначенные на рисунке цифрами 1 и 2. Распределительный бачок приподнимаем и не отсоединяя шланги, ставим его на коробку с предохранителями.

2). В салоне трубчатый ключом «на 10» отворачиваем две гайки крепления троса к моторному щиту. Снимаем ее вместе с резиновой подушечкой.

3). Чтобы тросик не перекручивал резиновый чехол и не вращался, нужно придерживать ответную часть ключом на 12.

4). Отсоединяем трос от педали. Кончик троса будет выглядеть следующим образом.

5). А одевается он на крючок педали, точно также, как нарисовано на схеме:

6). В педальном узле имеется одна стопорная пружина, накрученная на ось вращения педали сцепления. Чтобы снять эту пружину, выдавливаем ушко пальцем по направлению к водительской двери, давим до тех пор, пока она не выскочит с характерным щелчком.

7). Старый трос почти уже на свободе, но не нужно торопиться его сразу снимать из подкапотного пространства. Отсоединяем его и отодвигаем в сторону, чтобы при необходимости можно было бы вспомнить, как он проходил между элементами автомобиля.

8). После того, как проложите новый тросик, можно будет спокойно убрать и старый.

9). И заключительный этап будет заключаться в регулировке нового троса.

Замена троса сцепления на Дэу Матиз

Замена троса сцепления на Фольксваген Гольф

1). Вставляем отвертку между рулевой колонкой и педалью сцепления и подводим ее к возвратной пружине. Нажимаем на педаль сцепления и отсоединяем возвратную пружину от педали сцепления, сняв обивку пола с левой стороны (со стороны водителя).

2). Несколько раз подряд снимаем педаль сцепления до упора, чтобы сработал механизм автоматической регулировки зазора.

3). Снимаем трос сцепления (1 и 2 – положение стопорной скобы при снятии троса сцепления).

4). Работаем в моторном отсеке. Сдвигаем стопорную скобу не верхушке защитного резинового чехла механизма регулировки в положение 1, перемешиваем ее прорезью по тросу.

5). Беремся за верх и низ механизма регулировки и сжимаем его. Надеваем боковые концы на выступы по бокам механизма регулировки. В случаи, если механизм не удастся сжать, то это нам говорит о том, что трос поврежден. Демонтаж проводим выломав его.

6). Поднимаем рычаг выключения сцепления и отсоединяем от него трос сцепления вместе с упорами и резиновым амортизатором.

Примечание. Если на тросе сцепления стопорной скобы уже нет, то можно использовать самодельный, сделав его из куска электрического провода.

7). Снимаем облицовочные панели под рулевой колонкой и отсоединяем монтажный блок от крепежных винтов.

8). Отсоединяем троса сцепления от узла (1 – хомут; 2 – стопорный элемент; 3-пластина).

9). Высвобождаем электрические кабели из хомута (1), надеваем на защелкивающий стопорный элемент (2) в сторону кронштейна оси педали и осторожно снимаем пластину (3), расположенную между корпусом монтажного блока и кронштейном оси педали, надавив на нее в направлении, указанном стрелкой, в сторону приборной панели, пока она не освободиться от фиксаторов.

Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

10). Отсоединяем трос сцепления от педали и вытягиваем трос через резиновую направляющую переборки в моторный отсек.

11). Освобождаем трос от креплений и извлекаем из моторного отсека.

12). Установку троса сцепления производим в последовательности, обратной снятию.

Тросик сцепления Ваз 2109, проверка и настройка

Сцепление Ваз 2109 состоит из корзины сцепления, нажимного диска, выжимного подшипника, лапки привода, тросика и педали сцепления. То, что привод сцепления тросиковый, а не гидравлический, как у моделей классики, является отличительной особенностью. В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления.
Педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Тросик сцепления

Замена тросика сцепления производится в случае его обрыва или тугого хода. Последовательность действий следующая:
Отсоединяем тросик от лапки сцепления.

Отсоединяем тросик от лапки

Затем отсоединяем тросик от педали из салона.

Педаль сцепленияКрепление тросика сцепления к педали

Потом откручиваем регулировочную гайку натяжения тросика сцепления и вынимаем его из-под капота.

Выход тросика в подкапотное пространствоРегулировочная гайка натяжения тросика сцепления

Понять, что у машины оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Лапка выключения сцепления

Попросите кого-нибудь понажимать  сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления и он подлежит замене.
Если тросик слишком сильно натянут, то сцепление может буксовать, то есть передача крутящего момента от маховика на нажимной диск будет не полной. То что сцепление буксует легко понять при движении автомобиля: если Вы резко нажимаете на педаль газа и слышите, что двигатель набрал обороты, а машина при этом не ускоряется, значит сцепление буксует. Необходимо ослабить натяжение тросика сцепления.
Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

Лапка сцепления Ваз 2109

В таком случае при включении передач будет слышен хруст шестерен. Необходимо подтянуть тросик сцепления.

Самостоятельный ремонт авто сцепления ВАЗ 2109. Замена троса сцепления

Нюансы работы

Следование всем рекомендациям мануала от автопроизводителя не гарантирует того, что все будет сделано просто и быстро. Не у каждого автовладельца есть возможность загнать машину в яму или эстакаду. Подъемник идеален для работы, но и не у всех он есть.

При обращении в любую службу замена будет произведена в течении пары часов, но за такую ​​услугу нужно будет заплатить немалую сумму.Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта ремонта автомобилей.

Большую часть времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса. Позже в статье мы рассмотрим процесс замены сцепления без ямы / подъемника.

Перед началом работы

Замена сцепления

После того, как подготовительные работы будут проделаны, коробку можно снимать. Однако не торопитесь.Чтобы продолжить, возьмите два болта с верхнего рычага. У этих элементов есть подходящая нить для нашей ситуации. Вкрутите их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления очень трудоемка. Снимите выжимной подшипник через зазор и открутите болты корзины.

По сравнению с инструкцией по эксплуатации, процесс замены немного отличается. На его место устанавливается новый выжимной подшипник. Далее на маховик ставится диск, и только потом сверху ставится корзина.

Болты необходимо затянуть примерно на два оборота. Их не стоит сильно затягивать. На следующем этапе с особой осторожностью начните надевать первичный вал на шлицы диска.

Обратите внимание на лепестки корзины во время процесса замены. Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их тоже следует заменить.

После операций по замене сцепления соберите автомобиль в обратной последовательности. На этом можно считать, что ремонт окончен.

Сегодня не то время, когда нужную деталь можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас очень много разных комплектов сцепления на ВАЗ 2109. «Какое сцепление выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала необходимо выяснить, что предлагают современные производители:

• Во-первых, это заводская муфта ВИС, ее еще называют «сток». В принципе продукт неплохой; его поставляет сам завод АВТОВАЗ для сборки автомобилей.
  Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить наличие лазерной маркировки, нанесенной на сами диски. Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

• Во-вторых, это импортная линейка, в которую входят муфты VALEO, LUK, SACHS и KRAFT. Среди такого разнообразия покупателю предстоит сделать непростой выбор.
  При выборе не рекомендуется ориентироваться на красивую упаковку и название, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич. В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении. Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель совершенно не знает, для чего нужна соответствующая педаль.

Так или иначе, но многие потребители выбирают сцепление, не считаясь с советами и рекомендациями. Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, руководствоваться рекомендациями не обязательно, но информацию все же стоит прочитать. Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественным автозапчастям сложно существовать на российском рынке, так как желающих их подделать очень много, это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio из Франции, Италии, Испании и Южной Кореи.Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы. Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеются в виду допустимые пределы), а маховику отличает практическая вечность.

Немецкая педантичность клатч Luk с высоким качеством

Трудно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Они делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину немецкого производства и на каждую четвертую машину другого производителя.
Конечно, доказать это практически невозможно, скорее всего, так и есть. Если брать во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью Носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафт

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны.Сейчас на российском рынке можно найти крафт-комплекты турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не учитывают эту особенность, тем более что крафт давно завоевал популярность у российского потребителя.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования. Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

Комплекты сцепления от Kraft надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством при невысокой стоимости.
Какое сцепление выбрать для автомобиля будет зависеть только от личных предпочтений.Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью вручную.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех. К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией при переключении передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии и заменять поврежденные детали при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
2. При нажатии на педаль срабатывает механизм, который отсоединяет приводной диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент больше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, приводящее в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
3. Трос сцепления — подключает педаль к системе. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — дело не самое простое, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, провода сцепления.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрация рывками при попытке переключить передачу и выключить сцепление.
4. Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

• проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистите шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверка дисков (ведомый и главный), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние привода;
• проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Когда вы сможете нормально работать под машиной, вам придется разбирать редуктор по частям. Это выглядит так:

1. Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите устройство.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоедините трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
5. Снимите шаровые опоры с шарнирных рычагов.
6. Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
7. Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
8. Чтобы двигатель и коробка не упали, под них делают опоры.
9. Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, при этом двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто еще до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

• При неполном выключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При пробуксовке сцепления (педаль отпущена) в салоне можно почувствовать запах гари от горящих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете резко ускоряться, или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. При сильном износе выжимного подшипника слышен характерный визг — верный признак того, что подшипник требует замены. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, обрыв или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень сложна: она необходима. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы вам понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевой ключ 8 мм;
• домкрат;
• емкость для слива масла;
• смотровая яма или подъемник.
• отвертка плоская, молоток.

При снятии или установке коробки передач не подпирайте входной вал коробки передач за лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Данная рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю. И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески.У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок двигателя.
2. Накручиваем сверху, только после этого ломиком или отверткой начинаем отсоединять узлы. Задняя часть коробки после отхода ляжет на поперечный стержень, а между картером сцепления и маховиком образуется зазор около 15 сантиметров.
3. Через образовавшуюся щель снимается выжимной подшипник, откручиваются болты на корзине.

А здесь установка немного отличается от процесса, указанного в инструкции :

1. Поставьте на место новый выжимной рычаг сцепления.Затем на маховик устанавливается диск, а поверх него — корзина.
2. Болты вбить всего на пару оборотов, но не затягивать!
3. Осторожно начните надевать первичный вал на шлицы в диске.
4. Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
5. После этого можно ставить коробку передач и затягивать на ней болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «отрицательную» клемму с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», вынимаем воздушный фильтр футляр «1» из машины.

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и датчик верхней мертвой точки от картера сцепления. Отсоедините провода от переключателя фонарей заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шаровой опоры к поворотному кулаку, затем вынимаем ШРУС из отверстия под подшипник.

Упираясь монтировкой в ​​картер коробки передач, вдавливаем внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передачи. Также необходимо поставить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Открутив болты крепления опоры задней подвески силового агрегата, снимаем подвеску с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты.А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять коробку передач. Следовательно, эта процедура может занять много времени.

Хорошо то, что не надо разбирать диски (с ними снимается коробка) и сливать масло. Но вам обязательно нужно найти помощника, потому что КПП — тяжелая единица.

Если вы сами никогда не меняли сцепление или не снимали коробку передач, то лучше доверить это дело мастерам из автосервиса.На все у них уйдет 20-30 минут, а это будет стоить 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1.Снимите трансмиссию.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. Старый первичный вал можно использовать в качестве рамы.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно рассмотрим ведомый диск и его элементы.На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• есть масло на поверхности фрикционных накладок;
• клепаные соединения — слабые
• пружины амортизаторов в посадочных местах ступиц дисков сломаны;
• если на диске есть коробление и величина биения превышает 0,5 мм …

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно там, где они соприкасаются.У них не должно быть:

• глубоких рисков;
• потертости;
• зарубки;
• Хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения частей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не целиком, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление. Как отрегулировать сцепление Отрегулируйте педаль сцепления на ВАЗ 2106

В этом материале мы поговорим о регулировке сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения таких работ, а также поговорим о последовательности работ.

Когда требуется регулировка

Вам необходимо отправить машину в гараж и приступить к регулировке системы сцепления вашего ВАЗ 2110, как только вы заметите признаки отклонения от нормальной работы агрегата.

Сцепление сильно влияет на производительность всего автомобиля. Что сказать, без него вы не сможете включить ни одну передачу. Поэтому никуда не денешься.

Педаль может быть слишком тугой или сломаться при малейшем нажатии.Обе ситуации указывают на то, что требуется регулировка сцепления.

В целом работа ведется в два этапа:

• Проверяется ход сцепления;
• Сама настройка осуществляется напрямую.

Но первое, с чего стоит начать, это изучение важнейшего инструмента для ремонта всех узлов, агрегатов и механизмов ВАЗ 2110. Конечно же, речь идет об инструкции по эксплуатации. Откройте его на секции сцепления, изучите основные нюансы, разберитесь в сути агрегата, его конструкции, принципе действия, а затем ознакомьтесь с процессом регулировки.

Теперь поговорим о двух основных этапах настройки.

Ход педали

Здесь начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Однако со временем этот параметр увеличивается, поскольку накладка диска сцепления изнашивается, в результате чего педаль немного поднимается. Показатель измерить несложно.

1. Открыть дверь, ведущую на место водителя в кабине.
2. Сядьте, чтобы оказаться рядом с педалями.
3. На коврик под педалью положите обычную линейку перпендикулярно педали сцепления.
4. Измерьте расстояние от коврика до конца педали, то есть максимальное расстояние.
5. Если показатель составляет 16 сантиметров и более, это свидетельствует о срочной необходимости регулировки.

Если ситуация потребует, мы выполним. Разбирать ничего не нужно, ведь этот процесс под силу даже новичку, не имеющему большого опыта ремонта автомобилей.

Процесс настройки выглядит следующим образом:

1. Вооружитесь парой простых ключей на 13.
2. Откройте капот и найдите в моторном отсеке наконечник троса сцепления.
3. На нем есть контргайка.
4. Первым ключом слегка ослабьте стопорную гайку, а вторым поверните регулировочную гайку.
5. Если повернуть ее ближе к кончику, полный ход педали увеличится, а если повернуть в противоположном направлении, ход уменьшится.
6. Затяните гайку и проверьте, как манипуляции влияют на педаль сцепления внутри салона.
7. Достигнув желаемой отметки 13 сантиметров, резко нажмите педаль сцепления примерно 5 раз и отпустите. Если расстояние меньше или больше необходимого, повторите операцию.
8. После завершения регулировки снова затяните стопорную гайку и сдвиньте резиновую стопорную втулку до упора.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную работу узлов и деталей машины.Рекомендуется проверять правильность регулировки на каждой ремонтной машине.

В процессе эксплуатации неправильная регулировка может выражаться в двух типах неисправностей:

• Пробуксовка сцепления — при полностью отпущенной педали диск проскальзывает и не передает мощность двигателя на трансмиссию в полном объеме;
• Выводы сцепления — когда педаль полностью нажата, диск не отходит от маховика, что препятствует нормальному переключению передач и заставляет машину двигаться, когда в этом нет необходимости.

Кроме того, сцепление может включаться слишком рано или поздно, что затрудняет управление автомобилем.

Сам процесс настройки состоит из двух частей. Первый выполняется в салоне, второй — под днищем ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобятся:

• Ключ на 8 или 10 в зависимости от модели рабочего цилиндра сцепления;
• Ключ рожковый на 13;
• Ключ рожковый на 17.

Первая регулировка включает настройку хода педали сцепления.Выполняется из салона, под рулевой колонкой. Для ограничения полного хода используется специальный регулировочный винт, фиксируемый контргайкой. Скручивая или откручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Регулировать полный ход обычно не нужно, он устанавливается на заводе и меняется очень редко.

Вторая часть регулировки — установить свободный ход педали. В штатном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободное колесо под свои индивидуальные привычки и предпочтения. Такой подход вполне приемлем при условии, что он не влияет на работоспособность и долговечность деталей автомобиля ВАЗ 2107.

Итак, для проверки и настройки спускаемся в смотровую яму. Зазор проверяется отводом вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор существенно отличается от нормативного, его необходимо скорректировать. Для этого:

• Снимите пружину, возвращающую вилку сцепления в исходное положение;
• Отпустите контргайку на толкателе;

• Удерживая толкатель ключом на 8 (10), закрутите или поверните упорную гайку до достижения необходимого зазора;

• Закрепляем упорную гайку контргайкой;
• Проверка зазора;
• Устанавливаем пружину на место.

На этом процедура регулировки завершена. Однако, чтобы быть уверенным в правильности полученного результата, необходимо проверить адгезию в действии. Для этого заводим машину, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен начать движение примерно на половине хода педали. Допускается регулировка, в том числе сцепление ниже или выше, но недопустимо включение в самый верх или низ, так как существует риск вышеперечисленных неисправностей.

Сама конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2) изменена и отличается от того, что устанавливали на «классические» модели семейства ВАЗ. Основные изменения коснулись системы регулировки, управления ходом вилки сцепления. И если раньше они были гидравлическими, то теперь его движение приводится в движение тросом сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробнее рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговая процедура натяжения троса сцепления на ВАЗ-2114

Чтобы изменить длину троса сцепления, нам в работе понадобится только гаечный ключ.

1. Первым делом открываем капот и ищем гайки на картере коробки передач, находящиеся в самом конце узла регулировки. Два болта 17.

Трос сцепления отмечен красным маркером.

Гайки легко откручиваются при любом давлении.

3. При накручивании гайки педаль сцепления поднимается, увеличивая длину ее расстояния, а если откручивать, расстояние до пола уменьшается, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Несомненно, такую ​​работу выполнять в компании помощника намного проще.

4. По окончании всех регулировочных работ контргайка затягивается как можно ближе к регулировочной гайке.

Во время таких процедур убедитесь, что сам трос сцепления не поврежден, на его корпусе и оболочке нет повреждений и потертостей, а сам он свободно перемещается внутри поддерживающих его элементов. Если обнаружится что-то подобное, то лучше всего заменить кабель на новый, так как износ поддерживаемого будет только увеличиваться, а о надежности выполненных работ говорить нельзя.

Контрольные работы

После того, как вы выполнили эти работы, нужно проверить правильность выполненных работ.

1. Сначала измеряем ход педали сцепления.
2. При выключенном двигателе несколько раз выжмите педаль сцепления и верните ее на место.
3. Затем мы делаем новое измерение и обновляем показания.
4. Если они не изменились по сравнению с первыми измерениями, значит, работа выполнена, правильно и первый этап проверки можно считать завершенным.
5. А если они отличаются от первых показателей, значит, стопорная гайка затянута не туго, и процесс регулировки нужно проводить заново.

У автолюбителей одно правило! Правильно отрегулированное сцепление должно начать включаться примерно на полпути хода педали.

Об исправности и правильно отрегулированном сцеплении окончательно говорит следующий тест:

1. Автомобиль должен быть установлен на ровной поверхности, стояночный тормоз должен быть включен, двигатель должен работать.
2. Далее включаем шестеренку и пытаемся начать движение.
3. Если в этот момент, когда педаль сцепления не нажата, автомобиль глохнет, значит, регулировка произведена правильно.
4. А если этого не происходит, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить о пробуксовке сцепления, которую нужно будет отрегулировать.

Дизайн

Привод механического типа на ВАЗ-2114, несмотря на то, что он имеет наименее простую конструкцию, по надежности ничем не уступает своему гидравлическому аналогу. Его система состоит из регулируемого по длине троса, герметизированного специальной антикоррозийной оболочкой, и самой педали сцепления, расположенной в салоне автомобиля, которая за счет свободного хода предназначена для передачи усилия нажатия. к вилке сцепления.

Несмотря на то, что такая схема проста, в целом она достаточно надежна.

Схема сцепления

Новинка в виде троса сцепления для автомобилей ВАЗ-2114 помогла избежать всех проблем, которые есть у всех владельцев классики. В первую очередь это касается утечки гидравлической жидкости из системы и, как следствие, потери контроля над автомобилем. Также потребуются работы по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления была, так и осталась.

Зачем регулировать ход троса

Эта процедура необходима для того, чтобы при достижении педалью, а вместе с ней и тросом сцепления определенных значений, производилось максимально приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда его работа необходима. В то же время, благодаря точной настройке этого привода, сцепление выключается при отпускании педали сцепления.

Примечание! Во время работы данной системы, когда рычаг находится в нейтральном положении или когда он включен, из картера коробки передач не должны исходить посторонние звуки и треск.

Визуально контролировать состояние сцепления, не допуская возникновения такой ситуации, можно, наведя педаль сцепления относительно пола автомобиля, используя только линейку.

Значения

Оптимальные значения должны быть в пределах от 125 до 140 мм , при измерении показаний сначала на нажатой, а затем на нажатой педали. Максимальное максимальное значение, которое допускается при замере таких показателей — 160 мм , а если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а потому после его регулировки в скором времени может потребоваться замена самого сцепления. .

Замеряем результат по нижнему краю педали — на фото результат нормальный.

Принцип работы регулировки сцепления

Если после предварительной проверки вы обнаружили, что трос сцепления нуждается в регулировке (т.е. затяжке — прим.), То не пугайтесь, так как процесс таких работ не сложен и не потребует дополнительных усилий.

Регулировка натяжения троса сцепления осуществляется затяжкой его под капотом

Аналогичный процесс заключается в простом изменении длины кабеля и его оболочки от блока регулировки, за счет чего его показатели могут изменяться как в самом маленьком, так и в наибольшем направлении.

Как вы уже догадались, если длину троса уменьшить, то и ход педали будет меньше, то же самое касается увеличения хода, осталось только добиться тех заветных показателей хода педали в 12,5 сантиметров.

выводы

Благодаря таким несложным действиям регулировку троса сцепления на ВАЗ-2114 можно выполнить в кратчайшие сроки.

Основное назначение сцепления — временно разъединить трансмиссию и двигатель, а затем плавно их соединить.Эти операции важны во время движения, так как обеспечивают управление механической трансмиссией: трогание с места, торможение, остановку и переключение передач. При нарушении регулировки свободного хода соответствующей педали становится сложно управлять транспортным средством — машина плохо разгоняется и буксует, при переключении передач возникает хруст, трогаться становится невозможно. Как отрегулировать сцепление, и какие проблемы могут возникнуть при неправильной регулировке педали?

Механизм сцепления

Муфта действует как связующее звено между трансмиссией и двигателем и предназначена для отсоединения и соединения первичного вала коробки передач от маховика коленчатого вала. Переключение передач в автомобиле с механической коробкой передач возможно только при полностью выжатой педали сцепления. На этом этапе передачи крутящего момента не наблюдается, так как нет связи между коробкой передач и маховиком. Что касается конструкции рассматриваемого узла, то она представлена ​​следующими компонентами:

1. Маховик, который принимает на себя крутящий момент и передает его через корзину на коробку передач. Корзина, в свою очередь, закреплена на маховике.
2. Прижимной и ведомый диск тесно связаны друг с другом.На их контакт влияет положение педали сцепления, которая находится в салоне автомобиля.
3. Разъединительный штекер обеспечивает отключение приводов.
4. Входной вал коробки передач, на которую передается крутящий момент.
5. Среди дополнительных элементов стоит выделить кожух, демпферные пружины, уменьшающие вибрацию, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают амортизацию между корзиной и маховиком.

Маховик напрямую связан с прижимным диском и вращается вместе с ним. Шлицевое сцепление с расположенным внутри входным валом коробки передач обеспечивает передачу вращения на ведомый диск. Механизм переключения передач следующий:

• передача давления на вилку выключения через систему привода;
• смещать выжимной подшипник вместе со сцеплением с помощью вилки в сторону выжимных пружин нажимного диска;
• временный отрыв корзины от маховика под действием давления подшипника;
• опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта маховика с корзиной.

Диагностика необходимости регулировки сцепления

Активная работа автомобиля приводит к тому, что со временем отключение происходит не полностью из-за увеличения хода педали. Валы не выключаются полностью при максимально нажатии на педаль, а контакт с двигателем остается, что негативно сказывается на сроке эксплуатации агрегата и увеличивает нагрузку на зубья.

Если ход педали недостаточен, ведомый диск не включается полностью, следовательно, не весь крутящий момент передается при движении, и мощность автомобиля снижается.Также плавное отпускание педали сцепления в этом случае может привести к резкому зацеплению диска, что сопровождается рывками автомобиля и шумом в трансмиссии. Надежно определят необходимость регулировки по следующим признакам:

• проседание педали сцепления;
• удары или рывки при трогании с места;
• посторонний шум при переключении передач;
• течь жидкости из приводной системы;
• Недостаточный люфт педали сцепления.

Чтобы убедиться в необходимости 100% регулировки, измерьте расстояние между педалью и полом и сравните полученное значение с параметрами, указанными в инструкции по эксплуатации вашего автомобиля.

Общие проблемы

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

1. Пробуксовка сцепления подразумевает неполную передачу крутящего момента на ведущие колеса и передачу от коленчатого вала и маховика. Если педаль сцепления полностью нажата, машина может не запускаться или двигаться очень медленно. Во втором случае в салоне чувствуется запах гари от сгорания фрикционных накладок ведомого диска. Также возможно резкое движение. Причина рассматриваемой неисправности — отсутствие люфта педали сцепления, что легко устраняется регулировкой люфта. Эта мера будет неэффективной, если изношены сальники коленчатого вала, что приводит к маслянистости или износу фрикционных накладок ведомого диска.
2. Сцепление включено, но не полностью выключается или фрикционный диск не отделяется от поверхности маховика при отпускании педали. Подтверждающим фактором является переключение передач с определенной трудностью, удары шестерен коробки передач и зубьев синхронизатора. В результате зубы могут сломаться. Причиной неисправности может быть превышение свободного хода педали сцепления, попадание воздуха в гидропривод или несоосность ведомого диска, поломка фрикционных накладок. Обе неисправности нельзя игнорировать, иначе не только ухудшится управляемость автомобиля, но и повысится скорость износа фрикционного материала диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
3. Сцепление включается слишком поздно или рано. В случае позднего срабатывания автомобиль начнет трогаться при медленном отпускании педали только в момент ее остановки в конце хода, когда она почти полностью отпущена. При раннем срабатывании движение автомобиля начинается с самого начала отпускания педали сцепления, то есть комбинированного хода педали нет. Перед регулировкой сцепления следует выяснить точное расстояние от педали до пола и ее свободный ход.

Регулировка сцепления на разных марках автомобилей

Для разных автомобилей расстояние для комбинированного хода педали может быть разным, и этот момент необходимо сверить с инструкцией по эксплуатации. Рассмотрим пошаговую процедуру настройки для разных моделей.

ВАЗ-2108, 2109, 2199

Порядок регулировки сцепления следующий.

1. Измерьте расстояние между нижним краем педали и полом при полностью нажатой педали.Оптимальное расстояние для этих моделей 18-20 см.
2. Полностью нажмите педаль рукой и измерьте расстояние от пола до нижнего края. Оптимальное значение 6-7 см.
3. Отнимите результат второго измерения от первого, в итоге у вас должно получиться 13-14 см.
4. Ослабление или затягивание сцепления рекомендуется, если значение, полученное вычитанием, неверно.
5. Удерживая регулировочную гайку одним ключом, ослабьте контргайку вторым.Поверните регулировочную гайку по часовой стрелке, чтобы увеличить ход педали. Последний должен сместиться вниз.
6. Сделайте контрольные измерения и затяните стопорную гайку, если вы можете достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

1. Открываем капот и откручиваем болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините датчик массового расхода воздуха и открутите хомут.
3. Втяните кабель как можно дальше, удерживая его за резьбовой наконечник.Будьте готовы преодолеть сопротивление пружины, прикрепленной к педали сцепления.
4. С помощью штангенциркуля измерьте расстояние между вилочным рычагом и пластмассовой отверткой. Полученные размеры должны соответствовать 2,7 см.
5. Используйте гаечный ключ с открытым зевом, чтобы ослабить или затянуть гайку, если вы получите другой результат.
6. Выполните повторное измерение, нажав соответствующую педаль.
7. Установите воздушный фильтр на место.

ВАЗ-2107

Регулировка в этом случае требует использования эстакады или ямы.В крайнем случае можно установить автомобиль на опоры с помощью домкрата:

1. После регулировки свободного хода необходимо добиться расстояния между верхним положением педали и упором 0,4-2 мм. Для регулировки при необходимости используйте ключ на «10» и слегка открутите стопорную гайку вращательными движениями.
2. Необходимость снятия защитного экрана возникает, если в системе двигателя используется впрыск топлива.
3. Очистите резьбу толкателя от грязи перед нанесением смазочной смеси.
4. Проверьте ход толкателя, так как он влияет на ход выжимного подшипника. Отожмите вилку до самого конца и измерьте ход толкателя (4 — 5 мм). Пружину лучше заранее отсоединить от рычага, иначе придется приложить усилие.
5. Используйте ключ на 17, чтобы отрегулировать ход толкателя. В то же время не допускайте вращения регулировочной гайки. Используйте ключ на 13, чтобы ослабить стопорную гайку.
6. Используйте гаечный ключ на 8, чтобы закрепить толкатель, и установите необходимое расстояние в 4-5 мм с помощью ключа на 17.
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно быть 3 см.

«Лада Приора»

В случае «Лада Приора» вы можете использовать два метода измерения положения троса. В первом случае ориентиром должен быть ход педали сцепления (123 — 125 мм). Во втором случае можно измерить длину кабеля, выходящего из корпуса. Следует освободить 2,7 см. В подавляющем большинстве случаев водители предпочитают первый способ, поскольку он более надежен.

ВАЗ-2114, 2115

Для этих моделей регулировка автосцепления осуществляется следующим образом.

До сих пор регулировка сцепления на ВАЗ 2106 и 2107 актуальна для многих автолюбителей. Ведь не все сервисы охотно работают со старыми отечественными автомобилями … Но, такой техники на дорогах все еще много, и ее владельцам приходится самостоятельно решать возникающие проблемы. В старых машинах их много. Проблемы со сцеплением — одна из самых распространенных проблем. Поэтому водителю необходимо знать, что делать с этим механизмом и в какие сроки.Помните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наши дни обходится недешево.

Зачем это нужно?

Регулировка сцепления на ВАЗ 2106 и 2107 выполняется относительно часто, но многие водители недооценивают важность этой процедуры и не проводят ее. Что приводит к неприятным последствиям. Если сцепление зажато, то есть отключается на самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и, соответственно, преждевременному выходу диска из строя.

Если сцепление выключается слишком низко, то контакт ведущего диска с ведомым диском неполный. Это приводит к увеличению нагрузки на двигатель. В любом случае последствия для различных частей автомобиля самые ужасные.

Когда это будет сделано?

Регулировка сцепления на классике необходима после любых работ, связанных со сцеплением. Сюда входит снятие коробки передач, замена корзины или диска сцепления, замена рабочего цилиндра сцепления.Кроме того, регулировка выполняется с четким смещением момента выключения сцепления в любом направлении. Ведь все элементы конструкции постепенно изнашиваются, что вызывает необходимость такой корректировки. Не забудьте перед началом работы прокачать сцепление, выпуская воздух из гидравлического привода.

Для справки посмотрим данные о центровке диска от производителя. Педали свободного хода должны быть от 25 до 35 мм. То есть от его верхнего положения до момента, когда толкатель упирается в вилку сцепления, должно быть именно такое расстояние.Проверяется с помощью линейки. Для этого поднесите линейку к педали и надавите рукой на сцепление. Когда вы чувствуете легкое сопротивление, это желаемая точка. Если разница между верхним положением и моментом включения больше или меньше, придется произвести корректировку.

Элементы сцепления … Перед тем как приступить к регулировке, нужно определиться, что и где нужно регулировать. В салоне регулируется ход педали, иногда водители ограничиваются этой работой, считая, что этого достаточно, даже при правильной настройке педалей все вернется в норму.Отчасти это правда. Но на практике это не всегда так.

Регулировка

Для проведения работ вам потребуются рожковые ключи на 8, 13 и 17. Также пригодятся плоскогубцы и шлицевая отвертка. Проще всего это сделать на смотровой яме или эстакаде. Если у вас нет ничего из вышеперечисленного под рукой. Тогда достаточно сделать низкие заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

• С помощью плоскогубцев снимите возвратную пружину с вилки сцепления.Этот элемент не является обязательным, но регулировка еще более удобна при снятой пружине;
• Измерьте ход вилки линейкой, он должен быть 4-5 миллиметров;
• Перед тем, как приступить к регулировке, очистите шток от грязи, нанесите на него преобразователь ржавчины, подойдет;
• Ключом на 17 удерживаем регулировочную гайку от проворачивания, при этом ключом на 13 ослабляем стопорную гайку;
• Берем ключ на 8 и, удерживая им шток, производим регулировку с помощью регулировочной гайки;
• Затяните контргайку;
• Проверяем правильность настройки линейкой;
• Ставим пружину обратно.Проще всего это сделать плоскогубцами, помогая себе отверткой:
• Проверяем ход педали в салоне, он должен соответствовать норме. Если это не так, необходимо внести коррективы. Для этого под педалью есть специальная гайка. Вращая его, они достигают идеальной производительности.

Вывод … Отечественные «классические» модели регулярно требуют внимания. В первую очередь следует обратить внимание на настройки.Регулировка сцепления часто требуется на ВАЗ 2106 и 2107, это связано с конструктивными особенностями гидропривода. Но, на самом деле, эта работа достаточно простая и не требует особых навыков.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства. Но это не значит, что его узлы и агрегаты нужно приводить в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня мы посмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкции

Итак, сначала нам нужно разделить переднюю часть машины и снять 2 колеса. Далее отсоединяем трос сцепления от КПП двумя ключами на 17 и разбираем его. Трос спидометра легко извлекается из коробки передач без специальных инструментов. После этого откручиваем болты крепления шарового шарнира к кулакам. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка на 24). Теперь открутите болты на левом удлинительном кронштейне и поверните деталь на 90 градусов вниз.

Далее отключаем массу от трансмиссии. Делаем это ключом на 13. Далее откручиваем нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от корпуса заднюю опору двигателя и фиксатор привода переключения передач. Перед этим необходимо снять редуктор. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем.Теперь осторожно наклоните двигатель и снимите коробку передач. Трансмиссия остается висеть на приводах.

Головкой на 8 открутите корзину муфты и сразу замените выжимной подшипник. Затем вы должны установить новый диск, используя инструмент для центрирования. Это все. Соберите коробку передач в обратном порядке.

Вот как происходит замена адгезии. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данную инструкцию можно использовать на всех ВАЗах «девятого» и «восьмого» семейств.Замена вилки сцепления не исключение. ВАЗ 2109 — не единственная машина, на которой можно использовать данный метод ремонта.

Способ №2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы. Основное отличие этого метода в том, что вместо 2-х верхних болтов крепления КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они несколько длиннее обычных.После этого коробка передач демонтируется с двигателя и подвешивается на эти болты, а ее задняя часть удобно укладывается на подрамник. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а в это время коробка передач перемещается на болты к двигателю. Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто их сильнее прижать, а потом поменять на стандартные (то есть на те, что короче).

Достоинства такого способа замены сцепления в том, что не обязательно:

• Снимите стартер.
• Слить масло из коробки передач.
• Открутить трос спидометра.
• Вытащить шарниры с равными угловыми скоростями из коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать заменить эту деталь самостоятельно.Итак, что нужно сделать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Затем снимите нижний конец кабеля с кронштейна. Быть осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника. Затем у рычага выключения сцепления отсоединяется поводок и снимается стопорная трубка со штифта педали. После этого отсоединяем кончик кабеля от педали и в отверстии экрана снимаем резиновую подушку таким образом, чтобы через нее можно было вытащить кончик кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Замена диска сцепления происходит следующим образом. Сначала с машины снимается защита картера и сливается масло из трансмиссии. Затем откручиваются колеса и колесная гайка.

В этом случае автомобиль ставится на специальные опоры. Наконечник снимается съемником со стойки, затем снимается тормозной элемент. Затем вынимаются шариковые подшипники, стартер и шарнир равных угловых скоростей.Последний может быть извлечен путем монтажа. Затем трос сцепления отсоединяется от машины и снимается карданный вал. После того как трос спидометра также находится в нейтральном (свободном) состоянии, выключатель задней передачи выключается и ШРУСы извлекаются. Далее крышка закрывает маховик снизу. Затем элементы крепления коробки к двигателю. Под трансмиссией поддерживаются. После замены подшипника корзина сцепления снимается и устанавливается новый диск. Вся эта процедура завершается центрированием.Соберите элементы в обратном порядке.

Вывод

Итак, мы выяснили, как работает самообменная муфта. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности загонять его в автосервис.

ВАЗ 2114: сцепление (регулировка и замена)

На автомобиле ВАЗ 2114 сцепление однодисковое, как и на большинстве автомобилей. Ресурс его элементов большой, но все зависит от манеры езды.К сожалению, рынок просто полон некачественной продукции. И всегда есть шанс наткнуться на плохую деталь. И не важно, на упаковке указан отечественный или импортный производитель. Стоит отметить, что в том случае, если у вас в машине установлен стандартный двигатель, вы не видели никакого тюнинга, то сцепление будет работать лучше всего. Не переплачивайте за эмблему именитого производителя, разница вряд ли ощутима.

Сумка сцепления

Основным элементом сцепления в любой машине является корзина, она играет роль ведущего диска.Корзина установлена ​​непосредственно на маховике ДВС. В автомобиле ВАЗ 2114 крепление производится с помощью 6 болтов. Учтите, что при установке приводной диск необходимо затягивать крест-накрест. Это позволит избежать перекоса. Корзина сцепления имеет пружинящие лепестки, которые вынуты краями в выжимной подшипник. Необходимо отрегулировать сцепление ВАЗ 2114, чтобы выжимной подшипник работал нормально.

Выжимной подшипник и ведомый диск

Это еще один элемент механизма сцепления.С его помощью усилие передается от вилки, установленной в картере, на лепестки корзины. Вилка приводится в движение тросиком от педали. Ведомый диск установлен внутри корзины и соединен с первичным валом с помощью шлицев. Имеет фрикционные накладки. Срок его службы может быть разным, в зависимости от того, как вы водите машину. На этом все, элементов не так уж и много, и если муфту заменить, лучше всего установить все новое. Не меняйте только ведомый диск, как это делают многие. Кажется, намного эффективнее заменить комплект сцепления.А после этого необходимо провести регулировку сцепления ВАЗ 2114.

Как работает сцепление

Позволяет отключать коробку передач и двигатель во время переключения передач. Кроме того, с его помощью производится плавный старт с места. Если бы его не было, то старт машины был бы очень резким. Смоделируем простую ситуацию, с которой каждый автомобилист сталкивается много раз в день. Вы запускаете двигатель и готовитесь к путешествию. Для этого вы нажимаете на педаль ВАЗ 2114. Сцепление начинает работать.До этого первичный вал коробки передач жестко соединялся с коленчатым валом двигателя. После этого выжимной подшипник начинает действовать на лепестки корзины. Увеличивается зазор между ведомым диском и рабочей поверхностью корзины.

При увеличении зазора передача крутящего момента прекращается. Следовательно, машина не движется. Теперь вы нажимаете педаль очень медленно. Возникает обратное явление, при котором зазор между ведомым диском и корзиной постепенно уменьшается.Частично начинает передавать крутящий момент на первичный вал коробки передач. В результате машина трогается с места, ведомый диск сцепления ВАЗ 2114 полностью прилегает к поверхности корзины. Во время переключения передач также необходимо разъединить валы коробки и двигателя. Это позволяет сделать переход с одной скорости на другую более плавным и незаметным для водителя и пассажиров.

Подготовка к замене

А теперь немного о том, как самостоятельно заменить диск сцепления ВАЗ 2114 и другие элементы.Конечно, без специальных инструментов, ямы или подъемника эта процедура займет очень много времени. Но если вы никуда не торопитесь, это будет наиболее приемлемый вариант, ведь замена на станциях техобслуживания сопоставима по цене со стоимостью комплекта сцепления. Итак, вам нужно снять коробку передач. Без этого не обойтись, но на автомобилях ВАЗ 2108-21099, а также 2113-2115 можно немного схитрить.

Чтобы не снимать всю коробку, можно вместо верхних болтов вкрутить длинные шпильки, на которые, как на санках, переключают коробку передач.Задача упростится, но ненамного. На этапе подготовки нужно починить машину, чтобы она не двигалась с места. Затем полностью очистите коробку. Если требуется замена, подготовьте к заправке свежую коробку передач. Передние колеса необходимо вывесить. Предварительно ослабьте болты их крепления. Отсоедините кронштейн, на котором установлен край кабеля. Кстати, на этом кронштейне путем закручивания или закручивания гаек регулируется сцепление ВАЗ 2114. Но самое интересное начинается дальше.

Что нужно сделать перед снятием коробки

Отключите аккумулятор от сети.Сделать это придется, так как нужно снять стартер, который жестко соединен проводом большого сечения с плюсовой клеммой АКБ ВАЗ 2114. Чтобы заменить сцепление, нужно проделать большую работу. Как вы уже догадались, следующим шагом будет отключение стартера от проводки. Ключом на «13» скручиваем шнур питания, руками вытаскиваем разъем втягивающего реле. После этого тем же ключом на «13» необходимо открутить все три гайки, которыми производится крепление корпуса стартера к корпусу сцепления.Но перед этим нужно избавиться от воздушного фильтра, полностью его демонтировать, так как он будет мешать. Можно даже сказать, что основным инструментом на этапе подготовки является ключ к «13». С его помощью закручиваем гайку, к которой прикреплен отрицательный провод.

Заодно избавиться от троса привода спидометра, так как поменять сцепление на ВАЗ 2114 можно только после полного или частичного снятия трансмиссии. После этого нужно проделать некоторые манипуляции под автомобилем. В частности, отсоедините разъем задней передачи, отсоедините тягу и вал трансмиссии.Также необходимо будет открутить шаровые опоры и снять палец рулевого наконечника с шкворня. После этого нужно поочередно вытаскивать гранаты из КПП. Обратите внимание, что после удаления первого на его место необходимо поставить заглушку. Теперь дело за мелочью. Откручиваем шпильки трех подушек и болты, которыми коробка тянется к двигателю. Только теперь вы можете снять рычаг переключения передач или переключить его.

Особенности установки новинки

О том, какое сцепление на ВАЗ 2114 подойдет лучше всего, было сказано ранее.Но вы имеете право экспериментировать. После снятия коробки первым делом необходимо вытащить старый выжимной подшипник из первичного вала. Новую нужно покрыть слоем смазки, желательно ШРУСом, так как ее параметры намного лучше, чем у Литол-24. Применяется исключительно для механизмов, которые постоянно находятся в движении и под нагрузкой. Обратите внимание на состояние вилки сцепления. Если возникла необходимость замены втулок, то обязательно это сделайте.

Замена дисков сцепления

Старая корзина аккуратно снята, болты можно использовать для любых целей, но переустанавливать их в механизме сцепления запрещено. Обязательно приобретайте новые. Сначала ставим ведомый привод, внутри него размещается направляющая втулка. Сверху установлена ​​корзина, все отверстия в ней совмещены с теми, что есть на маховике. Так собирают элементы на ВАЗ 2114. Однако сцепление на всех машинах различается одинаково.

Заживите новые болты и затяните их крест-накрест. Только после этого можно будет снять направляющую втулку. На этом установка элементов закончена, времени прошло совсем немного. Намного дольше идет подготовка и сборка.Учтите, что перед первой поездкой нужно отрегулировать сцепление. Но пока о первой поездке говорить рано, нужно установить коробку на свое место и не забыть поставить на место трос сцепления ВАЗ 2114. Сборка производится в порядке, обратном снятию всех деталей. Главное, не забыть установить все элементы. Заливайте масло только после того, как оба ШРУСа будут на месте. Заодно оцените состояние своих пыльников.

Вывод

Вот и все, теперь вы знаете, как самому сделать замену сцепления на автомобиле ВАЗ 2114. Данное руководство можно использовать для всех переднеприводных автомобилей семейства ВАЗ. К счастью, дизайн у них полностью идентичный, но могут быть отличия в самих элементах. Чем мощнее двигатель, тем надежнее будет корзина сцепления или диск, выжимной подшипник. Старайтесь не давать двигателю большие обороты при выжатом сцеплении, чтобы увеличить его ресурс. К сожалению, езда по пробкам сокращает срок службы, поэтому лучше включать нейтральную передачу, а не нажимая педаль сцепления ВАЗ 2114 и удерживая ее.

Для Лада Самара 3-дверный ВАЗ-2108 2X Наклейки с опущенными контурами автомобиля stanced

Для Лада Самара 3-дверный ВАЗ-2108 2X Наклейки на заниженные контуры автомобиля stanced Ускоренная доставка 1-3 дня до вашей руки. Мы обещаем 100% возврат денег или замену.Если вы не на 100% удовлетворены своей покупкой. Мужская уличная кожаная куртка с длинными рукавами — это WINDPROOF, полированные хромированные квадратные ручки шкафа. Объем 125 мл: промышленный и научный, — посеребренная фоторамка Eccolo World Traveler, уменьшающая количество точек давления, вызывающих подбрасывание и переворачивание. пожалуйста, свяжитесь с нами, чтобы решить проблему, прежде чем оставлять отрицательный отзыв. Первый пилотируемый полет вокруг Луны открывает первый Леголенд в Дании, а Четвертая выставка мирового искусства проходит в Касселе.но если он заполнен нами, страхование требует от почтовых властей вашей страны доказательства того, что товар был действительно поврежден при транспортировке, товары отправляются компанией Standard Carrier или почтой Индии (EMS), Материал: полимерная глина и камни, спасибо Вам за интерес к моим украшениям из мемориального ясеня. Краска нетоксична, связывается с натуральными волокнами и обрабатывается таким образом, чтобы цвета не выцветали. Высота: 43, высокопроизводительная приводная цепь с уплотнительным кольцом. Это незамедлительное действие помогает предотвратить возможность опасного выброса газа в дом, кафе, детская комната украшена, упаковка требует, чтобы таможня провела проверку безопасности.Бесплатная доставка подходящих заказов. Это прекрасный подарок детям в холодный день. который придает мягкое прикосновение к коже ребенка. Поставляется с защитным кожухом, чтобы помочь скопировать конструкции GM OE для правильной посадки и работы. Для Лада Самара 3-дверный ВАЗ-2108 2X Наклейки на заниженные контуры автомобиля stanced 2017 Kia Sedona Navigation SD Map Card Новый OEM 96553-A9106. Труба выпускного коллектора Pypes DCC10S. Dzus Button Self Ejecting Spring 10 pack Dzus Fasteners, Headlight Dark Smoke Vinyl Overlays для Dodge Charger 2015-2019.Пропеллер 10 3/8 x 13 bigfoot mariner force hp 9,9 15 18 20 25 ртутный 10. Комплект клапана отсечки воздуха карбюратора Honda для HONDA CRF230F 03-09 заменяет 18-2796. 2006-2011 Honda Civic Fa Fa Fa Jdm Style Black Window Visor Vent Rain Shade Tape-On. НЕОКРАШЕННЫЕ Фары Лампа Крышка для глаз Брови Веки Крышка для бровей Для VW New BEETLE, две TRONIZ 35 Вт 55 Вт ксеноновые HID сменные лампы, заглушки для проводов 9006, одиночный топливный инжектор OEM SIEMENS для 2007-2013 Jeep Patriot 2.0L 2.4L I4, рычаг троса сцепления Fit Yamaha YZF R6 2006-2012 2007 2008 YZF-R6 Желтый, для Ford EDGE 2015-2018 Брызговик двигателя Брызговик Брызговики Черный da, колесные адаптеры от 5×5 до 5×110 толщиной 20 мм 12×1.5 штифтов с проушинами, проставки для заготовок x 4. Для Лада Самара 3-дверный ВАЗ-2108 2X Наклейки на заниженные контуры автомобиля stanced Для Лада Самара 3-дверный ВАЗ-2108 2X Наклейки на заниженные контуры автомобиля stanced абрил 2020 л М Х Дж В S D «май 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Снятие коробки передач с автомобиля.

Снимаем коробку передач. Подготовительные работы, которые нужно снять в первую очередь, чтобы добраться до коробки передач, пошагово

Для правильной работы любого автомобиля необходимо регулярно следить за его техническим состоянием. Иногда нужно снимать коробку передач, например, при капитальном ремонте самой коробки передач, замене в ней сальников, или если это мешает добраться до каких-либо деталей при ремонте машины. В статье рассказывается, как снять коробку на ВАЗ 2109, а также прилагается видео, в котором можно увидеть все этапы процесса.

[Скрыть]

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем, пользуются услугами СТО. Процедуру снятия коробки передач можно выполнить самостоятельно. Правда, для его проведения потребуется помощник.

Что вам нужно?

Для проведения работ с КПП автомобиль необходимо загнать в смотровую яму, поднять с помощью лифта или установить на эстакаде. Перед тем как начать процесс снятия коробки передач с ВАЗ 2109, необходимо слить с нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• крепление;
• для слива масла, емкостью около 5 литров.

Этапы

Процедура снятия КПП на ВАЗ 2109 включает в себя следующие этапы:

1. Перед проведением работ автомобиль необходимо обесточить — отсоединить минусовую клемму на АКБ.
2. Далее снимается защита с картера. Для этого нужно открутить винты, которыми он крепится к корпусу.
3. Массовую проволоку необходимо снять со шпильки, открутив болт, удерживающий ее.
4. Затем отпустите трос сцепления, ослабив гайки на конце троса сцепления. А затем снимите его с рычага сцепления.
5. Следующим этапом следует отсоединить от стартера колодки, питающие провода.
6. Далее откручиваем гайку и снимаем шнур питания, идущий к АКБ, со шпильки.
7. Для отсоединения стартера от корзины сцепления откручиваются три гайки крепления.


   Осторожно потянув стартер на себя, необходимо вынуть его из-под капота.

8. Для дальнейшей работы нужно переместиться под машину. Тяга привода переключения передач отключается от наконечника петли ослаблением зажима.
9. Затем отключается датчик заднего хода.
10. Отвернув фиксирующую гайку, отсоединить трос от привода спидометра.
11. Следующий этап — работа с растяжками. Снимать их не нужно, достаточно ослабить гайки их крепления к рычагам подвески.
12. Затем отворачиваются болты крепления кронштейна к кузову автомобиля или гайки, за счет которых раскосы крепятся к кронштейну, раскосы нужно развести, чтобы они не мешали.
13. Далее снимается шплинт гайки, с помощью которого шар крепится к поворотному рычагу и шаровая гайка откручивается.
14. Теперь при помощи съемника палец шарового шарнира выдавливается из поворотного рычага стойки.
15. Затем рулевые наконечники отсоединяются от поворотных кулачков.
16. На следующем этапе, используя небольшое крепление в качестве рычага, нужно упереть его концом в шарнир привода и вытолкнуть гранату из коробки.
17. После снятия привода, на его место нужно установить техническую заглушку, можно использовать старую гранату. Теперь можно приступать к удалению второго. Если не вставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала внутри коробки, что потом будет сложно установить из-за того, что хвостовики гранат не могут встать на место.
18. Далее откручиваем болты крепления и снимаем щиток.


    После этого ослабьте винты и гайку, которыми крепятся картер сцепления и блок цилиндров.

19. На следующем этапе двигатель останавливается. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 откручиваются болты крепления опор силового агрегата. Для этого на передние крылья устанавливается надежная деревянная балка, на которой будет висеть двигатель. Предварительно на крылья следует уложить материал для защиты лакокрасочного покрытия, а под брус положить опорные бруски из дерева в районе опор передних стоек.
20. Далее с помощью прочного троса или проволоки подвешивают двигатель.

    Подвешиваем двигатель Выкручиваем крепления левой опоры

21. Отвернув гайку, необходимо вынуть болт левой опоры двигателя.
22. Затем затянутые гайки мотора откручиваются на редукторе и опора снимается.
23. Далее необходимо окончательно открутить все крепления с другой стороны КПП. Затем следует вынуть коробку из машины, потянув ее на себя.В этом случае нужно действовать осторожно, чтобы не сломать корзину сцепления.

Процедура удаления своими руками завершена. После этого можно продолжить ремонтные работы.

Снять коробку передач от ВАЗ 2108 на 2115 в домашних условиях очень просто, на этих машинах принцип снятия и установки коробки только один, для этого не придется снимать двигатель. Я объясню самый простой способ снять коробку передач без смотрового отверстия. Такой способ снятия коробки передач можно использовать даже в дорожных условиях, и в любом месте, где нет специального оборудования для ремонта машины.

Обычно коробку передач необходимо снимать для замены диска сцепления, ролика выключения сцепления или корзины. Кроме того, для ремонта самой коробки передач необходимо снять коробку передач.

Если вы снимаете и ставите коробку передач самостоятельно, то считайте, что вы заработали деньги, которые вам придется отдать мастеру.

Если у вас есть базовые знания в устройстве автомобиля, то легко снимите его самостоятельно и поставьте коробку, не переплачивая за эту работу мастеру, сэкономив при этом хорошие деньги.

Первое, что нужно сделать при снятии коробки — слить из нее масло, резьбовая пробка для слива масла находится под левой гранатой (со стороны водителя), а заливная пробка в винте — с этой же стороны но рядом ручная граната. На всякий случай отсоедините от аккумулятора любую клемму.

Далее откручиваем трос сцепления, откручиваем и снимаем стартер, можно не откручивать провода от стартера, а просто отложить стартер в сторону в подкапотном пространстве, а вот стартер можно не открутить, а просто открутить провода от него, но это затруднит установку коробки.

Фото. Вид сверху, видно снятый стартер, он лежит на аккумуляторе, и раскрученная коробка.

Откручиваем саму коробку от двигателя, она держится на трех болтах и ​​одной гайке, два болта сверху и по одному болту и гайке снизу, также откручиваем пыльник (он внизу коробки и закрывает маховик со стороны грязь).

Фото. Откручиваем коробку, стрелкой показано расположение нижнего болта, а с другой стороны откручиваем гайку.Также под двигатель можно поставить пень или домкрат, но обычно двигатель не падает и отлично держится на одной подушке и глушителе. Также показан рыхлый краб с тягой.

Откручиваем крылья, и две подушки из ящика, лучше подушки из ящика открутить и оставить прикрученными к кузову авто, но можно полностью снять, чтобы они вообще не мешали при снятии и установка коробки. Также не забудьте открутить провода массы и снять заглушку с лямки задней скорости, и троса спидометра.

Фото. Стрелками показаны кулисы и открученная подушка.

Так коробку раскрутили полностью, осталось только снять, но для этого надо поддомкратить водительскую сторону (обязательно подстраховать и поставить рядом с домкратом пень или кучу кирпичей, чтобы машина домкрат случайно не отвалился) снимаем колесо и откручиваем два болта от шара.

Осталось только перетянуть ступицу на себя, а тут на удачу, если правая граната соскочит, ящик оторвется и упадет (если убрать ящик на асфальте, чтобы ящик не попал в асфальт, под него можно положить кучу тряпок или целую небольшую картонную коробку, это смягчит удар, а если на земле можно ничего не прикрепить).

Фото. Стрелкой показан болт на шаре, который необходимо открутить.

Если выскочит левая граната, то правую можно оторвать с помощью гвоздя или крепления, а просто потянуть коробку на себя, она легко оторвется.

Фото. Выстрел короба, но неустановленная левая граната осталась. Стрелкой показана правая граната, подложите под нее кусок ткани или картона, чтобы она не испачкалась.

Если целью снятия коробки передач является замена диска сцепления или корзины, то гранату снимать нельзя, а просто сдвинуть коробку передач в сторону и легко все поменять.В качестве оправки для центровки диска сцепления отлично подойдет первичный вал от ВАЗ 2101, короче от любой классики.

А если нужно отремонтировать коробку, то гранату можно снять с помощью гвоздя или крепления. Но бывает, что граната очень плотно сидит в ящике, не снимается кусачком или ковриком, тогда на гранату придется надеть трубу длинной леской и попытаться выбить ее тяжелым молотком или небольшая кувалда.

Фото.Удаление гранаты кусачком.

Сняли ящик легко, но желательно собрать, один тянет ящик вверх через верх через трос, а другой снизу помогает и сразу правую гранату вставляет на место. Чуть не забыл, когда вы берете гранаты, то с левой стороны вставляете кусок дерева диаметром чуть меньше вала гранаты, чтобы случайно не двигались сателлиты, если сателлиты сдвинутся, то гранаты не будет подольше находиться на месте, то коробки придется разбирать для их правильной установки.

Если вы думаете, что на это ушло много времени, то вы ошибаетесь, на снятие коробки у вас ушло минут 20, за это время не замерзнешь даже на морозе, а установка занимает 25 минут, но правда тут зависит от ловкости. Так же приходилось полежать на снегу всего минуту, сверху тянет, снизу быстро направляет. Летом это вообще не проблема, тепло и торопиться нельзя.

Можно ли отодвинуть коробку передач ВАЗ 2109 от двигателя, не снимая ее полностью из консультации специалиста?

Коробку передач можно толкать, не снимая, для этого нужно открутить два верхних болта, прикрутить длинные шпильки, коробку передач можно двигать, не снимая.Но мне этот вариант ремонта не нравится, так как возникает много проблем и возрастает сложность замены диска сцепления или корзины. Советую снять коробку передач, замена диска сцепления очень проста, а установка коробки передач на двигатель не очень сложная, если есть помощник.

Замена диска сцепления на двигателе ВАЗ 21083. Видео

Горобинский С.В.

При замене сцепления нужно знать, как снимать коробку на ВАЗ-2109.Без этого невозможно произвести ремонт корзины и дисков сцепления, а также произвести ремонт. На «девятках» коробку можно снять без использования эстакады или смотрового отверстия. Вы также можете установить его без таких удобств. Но здесь требуется сноровка, так как вся работа в этом случае выполняется немного сложнее. Необходимо обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед снятием коробки на ВАЗ-2109 необходимо подготовить машину к разборке.Для этого:

1. Полностью отсоедините аккумулятор и снимите его.
2. Домкрат установлен под левой стороной.
3. Ослабьте болты крепления колес.
4. Открутите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
5. Поднимите левую сторону и полностью снимите колесо с автомобиля.
6. Установить под картер коробки передач емкость не менее 5 л.
7. Слить масло из коробки передач. Оцените его состояние, при необходимости залейте свежим.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию КПП.

Разборка левого привода

Перед тем, как снимать коробку на ВАЗ-2109, необходимо обязательно разобрать левую часть подвески. Дело в том, что левый привод будет мешать переключению коробки. Следовательно, вам необходимо освободить место для маневров:

1. Используя ключ на «17», открутите два болта, которые крепят держатель шарового шарнира к кулаку ступицы.
2. Используйте плоскогубцы, чтобы вытащить шплинт из отверстия в наконечнике рулевого механизма, а затем отверните гайку гаечным ключом до «19».
3. Установив съемник на наконечник, нужно убрать палец из кулачкового отверстия.
4. Отодвиньте тормозной шланг.
5. После этого нужно полностью открутить гайку на внешнем ШРУСе.
6. Потяните всю стойку на себя, чтобы диск упал на землю.

Шестой пункт делать нельзя, достаточно только снять внутреннюю гранату с КПП.Но правая граната снимается только после того, как ящик отодвинут в сторону. Снять коробку ВАЗ-2109 своими руками несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Далее необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отсоединив от него два провода.
2. С помощью гаечного ключа открутите отрицательный трос, закрепленный на коробке передач, на «13».
3. Ослабьте крепление троса сцепления и снимите его.
4. Отвинтите трос привода спидометра.
5. Установить опору под коробку передач, можно обычный домкрат.
6. Отсоедините рычаг от крыльев.
7. Снимите подушки, которые полностью крепят коробку передач к кузову автомобиля.
8. Если нужно снять двигатель с коробкой передач ВАЗ-2109, нужно будет вывесить.

Вот и все, теперь коробка передач держится всего тремя болтами и одной гайкой на моторной лодке.

Как полностью снять коробку?

После выполнения всех предыдущих шагов вам нужно будет открутить три болта и одну гайку с ключами на «19», которые крепят коробку передач к двигателю лодки.Не переживайте, после откручивания этих резьбовых соединений коробка не упадет. Ее придется отстыковывать с помощью монтажных ножей.

Осторожно, стараясь не повредить элементы картера, отодвинуть коробку передач от двигателя. Все работы лучше проводить на эстакаде или смотровой яме, но если у вас нет таких удобств, то просто вывешивайте переднюю часть машины. Обязательно установите в отверстие кусок трубы вместо одного из внутренних ШРУСов. В противном случае может сломаться механизм дифференциала, придется полностью разбирать и ремонтировать коробку.После того, как первичный вал сойдет со шлицев, можно будет опускать коробку передач на землю. В этом случае у вас есть полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите картер трансмиссии от грязи. Вам необходимо сделать следующее:

1. Поднимите коробку передач так, чтобы первичный вал находился примерно по центру маховика.При этом в дыру нужно установить правильную гранату.
2. Установить первичный вал в отверстие маховика. При необходимости его можно прокрутить, чтобы он установился на слотах.
3. Притянуть картер коробки передач к двигателю как можно плотнее. Делайте это как можно более равномерно, чтобы коробка передач не вышла из строя.
4. Прикрутите три болта и гайку крепления коробки передач.
5. Установить в отверстие.
6. Заменить подушки, кулису, стартер, подключить все провода.
7. Заменить тросы сцепления и спидометра.

После этого можно собрать левую часть подвески, заменив шаровую опору и закрепив ее двумя болтами. Надеть рулевой наконечник и затянуть гайку. Зафиксируйте его шплинтом. Колесную гайку можно затягивать только после установки автомобиля на колеса. Вот как снять коробку передач на ВАЗ-2109, процедура простая, но нужна сноровка — процесс может затянуться на пару дней, если нет опыта.

Для начала запаситесь ключами «10», «13», «17», «19» и большой отверткой с плоским лезвием. Автомобиль на подъемнике или смотровой яме. Закройте капюшон. Снимаем клеммы с АКБ и сливаем масло из коробки, снимаем стартер.

Далее по позициям:

1. Отсоединить трос сцепления от вилки включения и снять его с кронштейна.
2. Загибаем защелку и отсоединяем колодку жгута от датчика скорости.
3. Ключом на «10» выворачиваем болты передней крышки картера.
4. Снимите крышку картера.
5. Ставим двигатель на надежную опору или вывешиваем.
6. Снимите заднюю опору силового агрегата.
7. Отсоединяем колодку жгута проводов переключателя света задним ходом, нажав фиксатор.
8. Ключом на «10» откручиваем болт, фиксирующий корпус шарнира привода переключения на штанге.
9. отсоединить отборный штифт от тяги с шарниром.
10. Ключом на «17» выворачиваем болты крепления кронштейна реактивной тяги.
11. Колесные приводы сняты. Правую полностью удалить нельзя. Просто отсоедините его от коробки и отнесите в сторону, но только после снятия крышки корпуса сцепления. Не отключайте сразу оба диска; при необходимости замените первую пробку.
12. Под ящик ставим надежную опору.
13. Ключ к «19» — это открутить два болта крепления коробки к двигателю.
14. Этим же ключом откручиваем гайку правого нижнего крепления коробки к двигателю.
15. Тем же ключом откручиваем болт левого нижнего крепления коробки к двигателю.
16. Отодвиньте коробку как можно дальше назад. Входной вал должен быть вне сцепления. Снимаем опору, держащую коробку, и вынимаем. Не кладите вал на лепестки пружины сжатия, чтобы не повредить его.
17. Собираем в обратной последовательности.
18. При необходимости восстановите первоначальную установку троса выключения сцепления и отрегулируйте привод управления коробкой передач.
19. Залить масло в коробку передач.

Коробка передач (КПП) — одна из важнейших составляющих автомобиля. От этого зависят ходовые качества машины. Владеть отечественными автомобилями (классикой) немного проще, чем другим автолюбителям; они могут самостоятельно ремонтировать и обслуживать коробку передач своих автомобилей. А для тех, у кого нет опыта такой работы, мы подготовили специальную статью, которая поможет им в этом «непростом деле».

Порядок снятия коробки передач

Итак, установив машину в яму или эстакаду, приступим. Первым делом снимаем карданный вал.

Во-вторых, снимаем некоторые элементы выхлопной системы (глушитель, «штаны» и т.д.).

Можно, конечно, только «штаны» отсоединить от резонатора, но если работа будет вестись без помощников, это будет не особо удобно.

Следующим этапом является снятие рабочего цилиндра КПП (его тоже удобно вынуть из ямы).

Цилиндр легко откручивается с помощью гаечного ключа на 13; требуется открутить два болта. Регулировка зазора не нарушена. Далее «идет» процесс откручивания болта крепления заземляющего провода.

Открутив рабочий цилиндр сцепления и провод массы убираем их в сторону, чтобы они нам не мешали. Снимать их полностью не нужно, просто зафиксируйте их в сторону. Затем убираем «фишки» выводов переключателя фонарей заднего хода.

Осталось отсоединить трос спидометра, который крепится на коробке передач.

Не забудьте про щит картера сцепления; он прикручен четырьмя болтами (у некоторых их всего два).

После этого рычаг сам «отрывается» от крыльев. Для этого любым острым предметом подденьте нейлоновое кольцо.

После снятия рычага на крыльях останутся резиновые уплотнители и нейлоновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

Завершив «верхние» подготовительные работы, снова спускаемся в яму, нам предстоит провести основную часть работы — освободить коробку от основных креплений — это четыре болта, фиксирующие «раструб» »Коробки передач к двигателю (первая точка крепления).

Нижние болты откручиваются легко, отрываются накидным ключом. А вот с верхними болтами «проблематичнее». Для их откручивания лучше использовать налобный гаечный ключ, иначе будет мучить обычная накидка, но заводить ее нужно сверху.

Важно! Перед снятием коробки передач установим кулису на 5 передаче. Если коробка 4-х ступенчатая, то на 3-х. В противном случае снимать КПП будет неудобно.

Теперь освобождаем коробку передач от второй точки крепления, это ее задняя опора, так называемая «ласточка».

Они удерживаются гайками 13, предварительно смазанными WD-40, так как они часто закисают и могут сломаться.

После проведения всех этих процедур внимательно осмотрите «колокол» коробки.Это нужно для того, чтобы мы отсоединили все провода и открутили болты и диски.

Совет! Если есть защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем подключение коробки к мотору.
