Форсунки в автомобиле что это: устройство, неисправности, чистка и проверка

устройство, неисправности, чистка и проверка

Топливная форсунка (ТФ), или инжектор, относится к деталям топливной системы впрыска. Она управляет дозированием и подачей ГСМ с его последующим разбрызгиванием в камере сгорания и соединением с воздухом в единую смесь.

ТФ выступают в роли главных исполнительных деталей, относящихся к системе впрыска. Благодаря им происходит разделение топлива на мельчайшие частицы путем разбрызгивания и его поступление в двигатель. Форсунки для любого типа моторов выполняют одинаковое назначение, однако различаются конструкционно и по принципу действия.

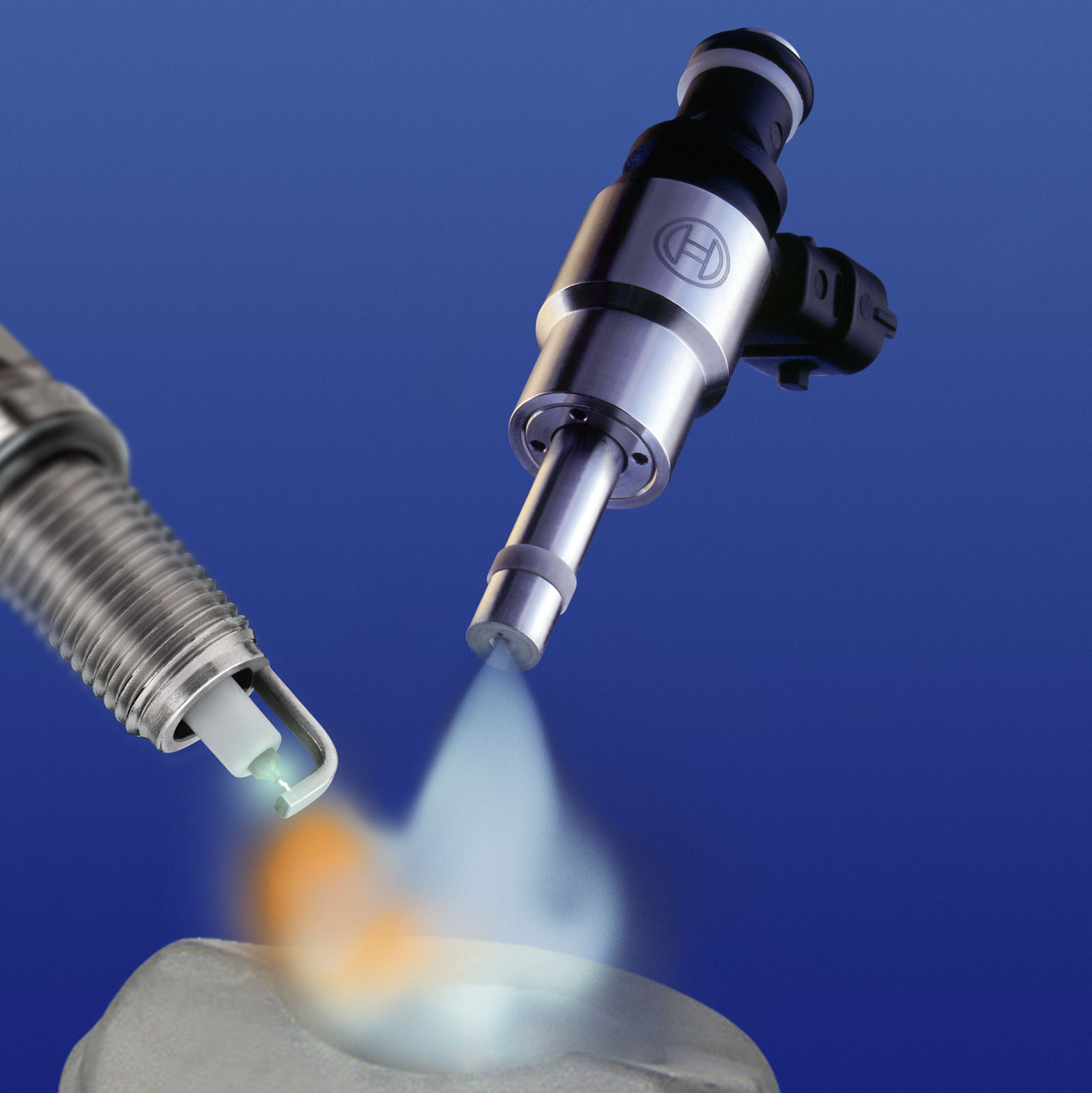

Топливные форсунки

Данный вид изделий отличается индивидуальным изготовлением под конкретный тип силового агрегата. Иначе говоря, универсальной модели этого устройства не существует, поэтому переставлять их с бензинового мотора на дизельный нельзя. В качестве исключения можно привести пример гидромеханических моделей от BOSCH, устанавливаемых на механические системы, работающие на непрерывном впрыске. Они находят широкое применение для различных силовых агрегатов в качестве составного элемента системы «K-Jetronic», хотя и имеют несколько модификаций, не связанных между собой.

Расположение и принцип работы

Схематично форсунка – это электромагнитный клапан, управляемый программно. Она обеспечивает подачу топлива в цилиндры в установленных дозах, причем установленная система впрыска определяет вид используемых изделий.

Как устроена форсунка

Топливо в форсунку подается под давлением. При этом блок управления мотором посылает электроимпульсы на электромагнит инжектора, которые активируют работу игольчатого клапана, отвечающего за состояние канала (открыто/закрыто). Количество поступающего топлива определяется длительностью поступающего импульса, влияющего на промежуток нахождения игольчатого клапана в открытом состоянии.

Расположение форсунок зависит от конкретного типа системы впрыска:

• Центральный – размещаются перед дроссельной заслонкой во впускном трубопроводе.

• Распределенный –всем цилиндрам соответствует отдельная форсунка, размещаемая у основания впускного трубопровода и осуществляющая впрыск ГСМ.

• Непосредственный –форсунки находятся вверху стенок цилиндра, что обеспечивает впрыск напрямую в камеру сгорания.

Форсунки для бензиновых моторов

Бензиновые моторы комплектуются следующими типами инжекторов:

• Одноточечные – подают топливо, расположены до дроссельной заслонки.

• Многоточечные – за подачу ГСМ на цилиндры отвечают несколько форсунок, располагаемых перед трубопроводами.

ТФ обеспечивают подачу бензина в камеру сгорания силовой установки, при этом конструкция таких деталей неразборная и не предусматривает ремонт. По стоимости они дешевле тех, что устанавливаются на дизельных моторах.

грязные форсунки

Как деталь, обеспечивающая нормальную работу топливной системы автомобиля, форсунки часто выходят из строя по причине загрязнения расположенных на них фильтрующих элементов продуктами сгорания. Подобные отложения перекрывают распылительные каналы, что нарушает работу ключевого элемента – игольчатого клапана и прерывает поступление топлива в камеру сгорания.

Форсунки для дизельных моторов

Правильную работу топливной системы дизельных двигателей обеспечивают два типа устанавливаемых на них форсунок:

• Электромагнитные, за работу которых отвечает специальный клапан, регулирующий поднятие и опускание иглы.

• Пьезоэлектрические, работающие за счет гидравлики.

Правильная настройка форсунок, а также степень их износа влияет на работу дизельного мотора, выдаваемую им мощность и объем расходуемого горючего.

Поломку или неисправность работы дизельной форсунки автовладелец может заметить по ряду признаков:

• Увеличился расход топлива при нормальной тяге.

• Машина не хочет двигаться с места и дымит.

• У авто вибрирует двигатель.

Проблемы и неисправности форсунок двигателя

Для поддержания нормальной работы топливной системы необходимо проводить периодическую чистку форсунок. По мнению специалистов, процедура должна выполняться каждые 20-30 тыс. км пробега, но на практике необходимость в таких работах возникает уже после 10-15 тыс. км. пробега. Это связано с некачественным топливом, плохим состоянием дорог и не всегда правильным уходом за машиной.

К самым актуальным проблемам, преследующими форсунки любого типа, относится появление на стенках деталей отложений, являющихся следствием использования низкокачественного топлива. Результатом является появление загрязнений в системе подачи горючей жидкости и возникновение перебоев в работе, потеря мощности мотором, чрезмерный расход ГСМ.

Причинами, влияющими на работу форсунок, могут быть:

• Чрезмерное содержание серы в ГСМ.

• Коррозия металлических элементов.

• Износ.

• Засорение фильтров.

• Неверная установка.

• Воздействие высоких температур.

• Проникновение влаги и воды.

Надвигающиеся неполадки можно определить по ряду признаков:

• Появление незапланированных сбоев при старте двигателя.

• Существенное увеличение расхода топлива в сравнении с номинальными значениями.

• Появление выхлопов черного цвета.

• Появление сбоев, нарушающих ритмичность работы мотора на холостом ходу.

Способы чистки форсунок

Для решения вышеназванных проблем требуется периодическая промывка топливных форсунок. Для устранения загрязнений применяют ультразвуковую очистку, используют особую жидкость, выполняя процедуру вручную, либо добавляют специальные присадки, позволяющие очистить форсунки без разбора мотора.

Заливка промывки в бензобак

Наиболее простой и щадящий способ очистки загрязненных форсунок. Принцип действия добавляемого состава заключается в постоянном растворении с его помощью имеющихся отложений в системе впрыска, а также частичное предотвращение их появления в будущем.

промывка форсунки с помощью присадок

Такая методика хороша для новых машин либо автомобилей с небольшим пробегом. В этом случае добавление промывки в бак с топливом выступает профилактикой, позволяющей поддерживать силовую установку и топливную систему машины в чистоте. Для машин с серьезными загрязнениями топливной системы данный способ не подходит, а в ряде случаев может нанести вред, усугубив имеющиеся проблемы. При большом количестве загрязнений смытые отложения попадают в форсунки и забивают их еще больше.

Чистка без снятия с двигателя

Промывка ТФ без разбора двигателя выполняется путем подключения промывочной установки непосредственно к мотору. Такой подход позволяет отмыть скопившуюся грязь на форсунках и топливной рампе. Двигатель на полчаса запускается на холостом ходу, подача смеси происходит под давлением.

промывка форсунок с помощью аппарата

Данный способ не используется на сильно изношенных двигателях, а также не подходит для автомобилей с установленной системой КЕ-Jetronik.

Чистка со снятием форсунок

При сильных загрязнениях двигатель разбирают на специальном стенде, снимают форсунки и выполняют их индивидуальную очистку. Подобные манипуляции дополнительно позволяют определить наличие неисправностей в работе форсунок с их последующей заменой.

снятие и промывка

Чистка ультразвуком

Очистка форсунок выполняется в ультразвуковой ванне для предварительно снятых деталей. Вариант подходит при сильных загрязнениях, не убирающихся очистителем.
Операции по очистке форсунок без снятия с двигателя в среднем обходятся владельцу автомобиля в 15-20 у.е. Стоимость диагностики с последующей чистой для одной форсунки в ультразвуке либо на стенде составляет около 4-6 у.е. Комплексные работы по промывке и замене отдельных деталей позволяют обеспечить бесперебойную работу топливной системе еще на полгода, добавив 10-15 тыс. км. пробега.

устразвуковая чистка топливных форсунок

Что такое форсунка и какие они бывают?

В последнее время автомобилисты стали много внимания уделять достаточно интересному и в то же время важному вопросу, который касается непосредственной чистки инжектора автомобиля. Одни автолюбители утверждают, что такого рода чистка является бесполезной и не дает никакого положительного результата. В то же время множество утверждает, что данная процедура должна проводится регулярно, объясняя это улучшенной работой двигателя внутреннего сгорания. Именно поэтому следует разъяснить все интересующие аспекты одного, казалось бы, незначительного вопроса. Важно учитывать, что основным элементом инжектора являются форсунки, посредством которых топливо дозировано впрыскивается напрямую в камеры сгорания двигателя.

1. Причины засорения форсунок.

Бытует мнение о том, что засорение форсунок инжектора возникает из-за некачественного топливо, которым пользуется автомобилист. Утверждающие говорят, что в таком топливе содержится песок и иные инородные частицы, которые и забивают инжектор. Тем не менее, такая вероятность совсем невысока, так как в топливной системе транспортного средства в обязательном порядке располагаются фильтры, посредством которых и происходит очистка поступающего топлива от разного рода инородных частиц.

Устройство инжектора засоряется в постепенном режиме в процессе эксплуатации автомобиля. Основным ключевым базисным элементом засорения является то, что возникают осадок от тяжелых фракций бензина. Это происходит в большинстве случаев уже после того, как глушится двигатель внутреннего сгорания. Именно в этот момент температура корпуса форсунок на порядок возрастает, вследствие работы двигателя, охлаждение которого прекращается.

При всем этом нет никакого охладительного действия топлива в тот период, когда мотор не работает. Под сильным воздействием температуры возникают лишь легкие фракции топлива, которые остаются в самых незначительных количествах в системе. Тяжелые фракции не способны растворяться в дизельном топливе или бензине, вследствие чего они остаются на каналах форсунок. Данные осадки имеют толщину в несколько микрон, из-за чего и происходит уменьшение сечения клапана форсунки, при этом нарушается весь ее рабочий процесс и снижается производительность.

Не будет считаться нормальным, если же в топливе будет находится большое количество тяжелых маслянистых фракций. В своем подавляющем большинстве такое будет характерным для низкокачественного бензина, который получается в результате прямой перегонки. Данный вид топлива получается путем добавление присадок, которые являются высокооктановыми. Помимо этого, к возникновению тяжелых фракций приводит и неправильная транспортировка или нарушения при условиях хранения топлива.

Важно заметить, что не всегда на свое ощущение можно определить, что инжектор засорился. Как правило, все загрязненные форсунки не будут проявлять себя явно и сразу. Транспортное средство может постепенно терять свои динамические характеристики, расход топлива будет увеличиваться. Помимо этого могут возникать и провалы оборотов двигателя внутреннего сгорания, снижение общей мощности и дерганье машины при разгоне. Именно это и может быть результатом загрязнения топливной системы. Если конкретизировать, то форсунки инжектора попросту засорились инородными частицами. Тем не менее, такого рода проблемы могут быть вызваны и различными перебоями, которые встречаются в множестве иных устройств и систем. Именно поэтому нельзя утверждать, что в таком случае все будет сводиться именно к форсункам инжектора.

2. Как происходит чистка форсунок.

Одним из самых простых и распространенных способов является способ добавления в топливо очищающей присадки через бензобак, которая позволит растворить все отложения при непосредственной работе системы. Множество специалистов рекомендуют для провождения данную очистку, но лишь в качестве профилактики, а не в случае тотального загрязнения, так как она не будет способна удалить самые тяжелые фракции. Тем более, если при долгой эксплуатации система очень сильно засорилась, то данная процедура может лишь привнести вред транспортному средству. Вследствие этого форсунки могут забиться еще на порядок сильнее. Связано это непосредственно с тем, что все отложения из топливного бака напрямую направятся в топливный насос, вследствие чего данное устройство просто выйдет из строя.

Иной способ потребует особого оборудования специального назначения и некоторых навыков работы. Посредством специальных штуцеров-переходников к инжектору будет подключен прибор, который необходим для промывания. Именно за счет штуцера из оборота выйдет устройство топливного бака, фильтра и бензонасоса. Вместо топлива непосредственно в инжектор будет поступать специальная промывочная жидкость из подготовленного баллона, который присоединяется посредством трубок. На данном очистителе двигатель будет работать около получаса. Все загрязнения за этот период раскиснут и пройдут через форсунки, после чего попросту сгорят в цилиндрах двигателя. Тем не менее, даже данный способ не может гарантировать стопроцентную панацею от загрязненных форсунок.

Даже после такого рода чистки в самой масляной системе и инжекторе останутся некоторые частицы промывающей жидкости. После этого нужно будет проехать несколько десятков километров в форсированном режиме работы мотора, после чего произвести замену масла и масляного фильтра. Вполне выходит очевидным, что данный метод будет требовать особых временных и финансовых затрат. Важно заметить, что данные два способа будут наиболее актуальными для тех случаев, когда транспортное средством имеет небольшой пробег, а демонтировка форсунок является довольно сложной, так как конструктивные особенности их расположения не являются лучшими и самыми удобными.

3. Чистка форсунок ультразвуком.

Если же случай уже крайний или особо тяжелый, то следует прибегать к самому сложному методу, при котором производится полное снятие форсунок с двигателя и тотальная чистка на специальном стенде посредством ультразвука. Данный метод позволит изучить форму факелов форсунки и при этом сравнить результаты, которые были до и возникли после, чистки.

На стенде будет имитироваться работа инжекторов. Тем не менее, вместо топлива будет пускаться по ним специальная промывочная жидкость. В это время будет происходить процесс кавитации – образование воздушных пузырьков. Данный процесс возникает из-за электрических колебаний клапана, которые происходят в канале подачи топлива. Результат: эти мыльные пузырьки и будут разрушать загрязнения клапанов форсунки и промывать ее сетчатый фильтр. Важно заметить, что на одном таком стенде можно определить электрические и механические, технические параметры форсунок и принять решение о потенциальной целесообразности их замены.

Тем не менее, основным недостатком данного способа является высокая себестоимость. Помимо этого, данный метод потребует вовлечения опытных и проверенных специалистов, так как неправильно проведенная чистка форсунок инжектора ультразвуком может привести к очень плачевным последствиям, как для самих форсунок, так и для кошелька автолюбителя.

Нельзя утверждать с уверенностью, конечно же, насколько эффективной является процедура чистки инжектора. Множество автомобилистов склонны к мнению, что чистка форсунок является пустой тратой времени, так как их нужно просто заменить на новые. Иная, более оптимистическая часть, довольствуются тем, возможно, виртуальным улучшением, которое они получили после чистки форсунок инжектора различными смесями или ультразвуком.

В любом случае, и те, и другие сходятся в одном мнении, что не стоит начинать поиск причин ухудшения работы двигателя внутреннего сгорания с загрязненных форсунок инжектора. Связано это с тем, что в большинстве случаев сама проблема будет крыться в другом, а автомобилист попросту потратит большие средства и большое количество времени на процедуру очистки, которая на самом деле вообще не была нужна.

Следовательно, чтобы автомобилист не попал в такого рода ситуацию, он должен быть вооружен и знать, что множество ухудшений в работе двигателя внутреннего сгорания могут быть вызваны элементарными механическими повреждениями системы, повреждениями, которые затрагивают прилегающие системы. Проблемы с форсунками, по большей части, будут возникать тогда, когда автолюбитель игнорирует на протяжении длительного периода проверку форсунок инжектора, которые в процессе длительной эксплуатации могут загрязниться. Лучше не полениться и сделать этот осмотр и диагностику форсунок заранее, когда все можно исправить, а не тогда, когда новые форсунки обойдутся в очень кругленькую сумму, что не слабо ударит по семейному бюджету автомобилиста.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Если форсунки забиты — Городские вести

Чистим топливную систему — готовимся к зиме

Мастер подсоединяет промывочный стенд к топливной системе автомобиля. Это последняя процедура, после которой начнется сама промывка

Как правило, опытные автомобилисты начинают заранее готовить своего железного коня к зиме. План подготовительных мероприятий у каждого свой, все зависит от общего состояния машины и результата, на который нацелен автовладелец. Одни проводят ревизию подвески и закупаются новыми зимними шинами, другие во главу угла ставят состояние двигателя, подготавливая его к работе при минусовых температурах. Во втором случае одной из самых важных процедур является чистка топливной системы, так как от нее будет зависеть то, насколько стабильно и уверенно автомобиль будет работать и запускаться зимой.



Ликбез

Говоря о топливной системе, мы имели ввиду непосредственно систему впрыска, то есть инжектор, так как большинство автомобилей оборудованы именно ей.

Итак, что она собой представляет: топливный насос, топливопровод, фильтр и рампа с форсунками. Речь пойдет о форсунках, так как именно эти механизмы отвечают за впрыск топлива в камеру сгорания. Топливо подается к форсунке под определенным (зависящим от режима работы двигателя) давлением. Электрические импульсы, поступающие на электромагнит форсунки от блока управления, приводят в действие игольчатый клапан, открывающий и закрывающий канал форсунки. Количество распыляемого топлива пропорционально длительности импульса, задаваемой блоком управления. Форма и направление распыляемого факела играют существенную роль в процессе смесеобразования и определяются количеством и расположением распылительных отверстий.



Как определить

Состояние форсунок существенно влияет на работу двигателя. Основными признаками их неисправности бывают: рывки и провалы при увеличении нагрузки на двигатель, недостаточная мощность, развиваемая двигателем, неустойчивая работа на малых оборотах, повышенная токсичность отработавших газов.

Если форсунки забиты, то холодный двигатель может запускаться не с первой попытки, особенно в зимнее время. В течение первых нескольких секунд после запуска слышны пропуски в работе одного-­двух цилиндров — двигатель троит. Если резко нажать на педаль газа, появляется «провал» перед набором оборотов, двигатель при этом даже может заглохнуть. После прогрева, на холостом ходу работа двигателя становится нормальной, но во время езды, особенно при ускорении, появляется ухудшение «приемистости» двигателя.

Наиболее распространенной неисправностью форсунок является их загрязнение. Они расположены в зоне воздействия высоких температур. Следствие этого — закоксовывание содержащимися в топливе, особенно низкокачественном, смолами, образование на форсунке твердых отложений, перекрывающих распылительные отверстия и нарушающих герметичность игольчатого клапана.

Кроме того, общее загрязнение элементов топливной системы: бака, топливопровода, фильтра. Приводит к засорению частичками шлама каналов и фильтра форсунки. Основным способом восстановления нормальной работоспособности форсунок является их промывка.



Со снятием и без

На сегодняшний день существует несколько способов очистки форсунок, все эти способы можно разделить на два основных метода: очистка без снятия форсунок с двигателя и очистка со снятием форсунок с двигателя.

Промывка форсунок с помощью специальной установки без их демонтажа заключается в работе двигателя на специальном промывающем топливе — сольвенте. Для этого отключается штатный топливный насос автомобиля и магистраль слива топлива в бак — «обратка», а топливопровод системы впрыска соединяется со стендом, имеющим резервуар с сольвентом, который под давлением подается на форсунки.

Процесс делится на несколько этапов. Сначала двигатель работает в течение 15­-20 минут в режиме холостого хода. Затем его останавливают на 15-­20 минут для размягчения особо стойких отложений. Потом двигатель снова запускается и работает 15­-20 минут в режиме периодического увеличения оборотов до их максимального числа. Косвенно определить эффективность промывки можно по длительности открытия и закрытия игольчатого клапана с помощью мультитестера, по плавности увеличения числа оборотов и концентрации СН в отработавших газах.

Форсунки рекомендуется чистить после 40­-60 тысяч километров пробега. Чем выше общий пробег автомобиля, тем меньше рекомендуемый интервал между очистками.

Заключительным этапом промывки является восстановление соединений штатных топливопроводов и работа двигателя на бензине в течение 30 минут. Подобную промывку рекомендуется проводить через каждые 15­-20 тысяч километров пробега.

Что касается чистки со снятием, то одним из основных преимуществ метода является то, что оператор имеет возможность точно измерить производительность — пропускную способность каждой форсунки до и после чистки. Поэтому, форсунки устанавливаются обратно на двигатель только после полного восстановления их производительности.

Восстановление производительности форсунок может достигаться различными методами. Многие стенды обеспечивают механический принцип очистки форсунок за счет вмонтированной ультразвуковой ванны. Излучатель ванны генерирует ультразвуковые колебания в жидкости, которой заполнена ванна. В результате воздействия сложных физических процессов происходит «раздробление» отложений на очень мелкие фрагменты.

Очистка форсунок при помощи ультразвуковой ванны обеспечивает значительно лучший результат, который в сравнении с химической очисткой сохраняется значительно дольше. Но все же ультразвуковая ванна не обеспечивает полной очистки форсунок, так как воздействует преимущественно на твердые отложения.



Прежде всего — диагностика

Сергей Каменев, специалист автомастерской Jetronic:

— Старайтесь избегать заправок топливом на сомнительных АЗС. Использование качественного бензина продлит срок службы инжектора. Соблюдайте рекомендуемые сроки замены топливного фильтра. При проведении ремонтных работ не допускайте засорения топливной системы. Нередко бывает, что автомобилисты видят в процедуре чистки форсунок панацею от неровной работы двигателя. Это отнюдь не так. Прежде, чем проводить данную процедуру, необходимо убедиться, что она действительно необходима вашему автомобилю. Определить это довольно легко, предварительно продиагностировав машину. Как правило, вылезает вовсе не та неисправность, на которую грешит автовладелец.

Что такое форсунка — Статья

Форсунка-инжектор — устройство, предназначенные для подачи (впрыскивания) жидкостей и газов в двигателях различных механических устройств легкой и тяжелой промышленности. В более узком представлении форсунки – электромагнитные клапаны, обеспечивающие дозированную подачу топлива в цилиндры дизельного двигателя с системой непосредственного впрыска. Подача топлива осуществляется периодически через равные промежутки времени, и подобная система имеет

неоспоримые преимущества перед карбюраторной системой. Первое из них – точная дозировка топлива, которую осуществляют форсунки, и это важно, когда экономичный расход топлива играет одну из первостепенных ролей. Инжекторные двигатели позволяют использовать все топливо, в то время как карбюраторные «теряют» примерно 10 процентов его потенциала.

Второе преимущество – экологичность, поскольку инжекторные двигатели (работающие на системе непосредственного впрыска топлива при помощи форсунок) снабжены системой нейтрализации токсичных выхлопов. Дизельные двигатели современных автомобилей работают на принципе распределенного впрыска, когда каждый цилиндр двигателя получает топливо из отдельной форсунки. Впрочем, и владельцы автомобилей с карбюраторными двигателями не стоит отчаиваться, поскольку всегда есть возможность перейти на инжектор и, в зависимости от конструктивных особенностей автомобиля, установить инжекторную систему любого типа.

В последние годы отечественные автомобилисты все чаще стремятся оснастить свои устаревшие двигатели системой непосредственного впрыска и, соответственно, одна из главных ее деталей – форсунка – является одновременнои одной из наиболее востребованных деталей на рынке автозапчастей. Учитывая, что работают форсунки в достаточно жестких условиях, их обслуживание должно осуществляться максимально аккуратно и ответственно. То же самое следует сказать и о выборе форсунок для двигателя с инжекторной системой подачи топлива. Непременно основное внимание следует уделить качеству деталей (и готовых комплектов), которое наиболее часто подкреплено репутацией фирмы-производителя. Поэтому лучше всего не скупиться и приобретать у официальных дилеров новые автозапчасти проверенных торговых марок с гарантийным сроком службы.

Гидромеханические форсунки

Гидромеханические форсунки (ГМ-форсунки) бывают открытого и закрытого типов. Первый тип ГМ-форсунок представляет собой жиклерные форсунки и в современных системах впрыска бензина не используется. ГМ-форсунки закрытого типа предназначены для применения в механических системах непрерывного распределенного по цилиндрам впрыска топлива на бензиновых ДВС. Такие форсунки не имеют электрического управления. Они открываются под напором бензина, а закрываются возвратной пружиной. Давление напора бензина, при котором закрытая форсунка открывается, называется начальным рабочим давлением (НРД) форсунки и обозначается как Рфн. ГМ-форсунки закрытого типа устанавливаются в предклапанных зонах впускного коллектора для каждого цилиндра в отдельности.

По конструкции закрытые форсунки могут различаться устройством запорного клапана и способом крепления в литом корпусе впускного коллектора. По типу запорного устройства закрытые форсунки подразделяют на форсунки со сферическим, дисковым и штифтовым клапаном; по способу крепления — на вставные и резьбовые.

Закрытые ГМ-форсунки в дозировании топлива участия не принимают. Их главная функция — распылять бензин на горячие впускные клапаны двигателя. При этом распыленные частицы бензина переходят в парообразное состояние, а впускной клапан охлаждается. Чтобы не было соприкосновения струи бензина со стенками предклапанной зоны впускного коллектора, бензин распыляется с раскрывом на угол не более 35е, а форсунка по отношению к клапану устанавливается по строго заданной геометрии.

Дозирование топлива в механической системе впрыска производится изменением напора бензина у постоянно открытого распылительного сопла форсунки. При этом давление напора формируется давлением вне форсунки — в дифференциальном клапане дозатора-распределителя механической системы впрыска.

Для того чтобы клапан форсунки закрытого типа находился в состоянии «открыто», давление бензина в клапанной полости 6 должно быть все время несколько выше усилия Рп возвратной пружины 10 (Рфн > Р„).

Это достигается заданием достаточно высокого (не менее 6 бар) рабочего давления Ps (РДС) в системе (в топливоподающей магистрали до дозатора-распределителя) и поддержанием РДС на постоянном уровне.

Основными параметрами закрытой форсунки являются пять показателей.

1. Начальное рабочее давление Рфн (НРД) форсунки сразу после ее сборки на заводе-изготовителе (давление открывания новой форсунки). НРД для закрытых форсунок разных модификаций лежит в пределах 2,7…5,2 кг/см2. Для новых форсунок из одного типоразмерного ряда НРД может отличаться не более чем на ±20%. При подборе комплекта форсунок на двигатель различие НРД не должно превышать ±4%. В продажу (как запчасти) форсунки поступают с одинаковым НРД в упаковке. Замена форсунок неполным комплектом может стать причиной нарушения нормальной работы двигателя.

2. Минимальное рабочее давление Рф т|„ (МРД) форсунки после ее приработки на двигателе (после 5000 км пробега). Это давление становится меньше НРД новой форсунки на 15…20% и стабилизируется (за 5 лет нормальной эксплуатации изменяется не более чем на 5%).

3. Рабочее давление Рф форсунки после ее приработки. Это изменяющееся во время работы двигателя давление во внутренней полости форсунки от минимального рабочего давления Рф min (МРД) до максимального значения рабочего давления Ps max(РДС)в механической системе впрыска.

4. Давление отсечки форсунки Р0 (ДОТ). Это давление, ниже которого форсунка надежно закрытаиногда называется давлением слива). Давление отсечки всегда меньше Рф min на 1,0…1,5 кг/см2, но несколько больше остаточного давления Рост в системе впрыска сразу после выключения двигателя.

5. Производительность Пф форсунки. Это количество бензина, которое распыляется через постоянно открытую форсунку за единицу времени при определенном рабочем давлении Рф в полости форсунки. Обычно Пф закрытой форсунки задается для двух крайних значений рабочего давления: Рф min и Ps max. Этим двум значениям соответствуют два режима работы двигателя: Рф m,n — холостому ходу, Ps m8K — полной нагрузке. Производительность Пф задается в см3/мин или в гр/с. Например, для закрытых форсунок 5-ти цилиндрового ДВС автомобиля AUDI-1O0 (2,2 л, 140 л/с) показатели производительности соответственно равны 30 и 90 см3/мин (при работе в системе «K-Jetronic»).

Вышедшие из строя форсунки закрытого типа ремонту не подлежат, но, как и любые другие, могут быть «промыты» в составе системы впрыска на работающем двигателе.

Электромагнитные форсунки

Электромагнитные форсунки применяются в современных системах впрыска бензина в качестве клапанных рабочих и пусковых форсунок (для систем распределенного по цилиндрам впрыска с электронным управлением), а также в качестве центральных форсунок впрыска (в системах питания с моновпрыском). Центральная форсунка наиболее распространенной конструкции для систем впрыска бензина группы «Mono».

Современные ЭМ-форсунки способны надежно срабатывать со скважностью* S = 0,5 и при этом устойчиво (управляемо) удерживать открытое состояние в течение 2…2,5 мс. Разброс этого параметра в конкретном типоразмерном ряде форсунок не более ±5%. Такой быстроте срабатывания ЭМ-форсунки отвечает частота возвратно-поступательного движения подвижного стержня электромагнита форсунки в 200…250 с-1. Это является пределом возможного для данного типа электроуправляемых форсунок.

При применении ЭМ-форсунок в качестве клапанных рабочее давление Ps в системе впрыска может быть понижено с 6,5 бар (в механических системах) до 4,8…5 бар, что повышает надежность работы электробензонасоса и понижает вероятность протечек топлива в уплотнительных соединениях бензома-гистралей.

При электронном управлении форсунками точность дозирования впрыснутого бензина значительно повышается. Это становится возможным потому, что давление внутри ЭМ-форсунки поддерживается постоянным, и количество впрыснутого топлива определяется только временем открытого состояния форсунки.

Основными параметрами ЭМ-форсунки являются:

1. Постоянное рабочее давление в полости форсунки (РДФ), равное рабочему давлению Ps системы, выраженное в бар.

2. Производительность форсунки (пропускная СПОСОбнОСТЬ В ОТКРЫТОМ СОСТОЯНИИ — В СМ3/МИН или в г/с при заданном Ps РДС).

3. Минимальное напряжение надежного срабатывания форсунки (постоянное напряжение в вольтах).

4. Минимальное время цикловой подачи топлива (минимальное надежно управляемое время продолжительности открытого состояния форсунки — в мс).

5. Внутреннее омическое сопротивление Нф форсунки (сопротивление катушки соленоида — в омах).

На корпусе форсунки набивается цифровой код, по которому в справочном каталоге можно определить все вышеперечисленные параметры. На корпусе выбивается также торговый знак или название фирмы-изготовителя.

О внутреннем омическом сопротивлении Нф форсунки следует сказать отдельно. Если катушка соленоида намотана медным проводом, то получить величину Нф более 2…3 Ом невозможно (накладывается требование минимизации индуктивности Ls катушки). В таком случае для ограничения величины рабочего тока 1ф форсунки последовательно с катушкой соленоида включают дополнительный резистор. Применяют также обмоточный провод с высоким удельным сопротивлением (для катушки соленоида), что исключает необходимость установки дополнительных резисторов. Но в любом случае общий средний ток управления сразу всеми форсунками (или группой форсунок) впрыска на двигателе не должен превышать значения 3…5 А. В некоторых случаях на многоцилиндровых двигателях применяют «групповое» управление форсунками. Это когда форсунки объединены в группы, а каждая группа управляется от отдельного электронного блока. Но наиболее эффективной является система впрыска бензина, в которой каждая рабочая клапанная ЭМ-форсунка управляется независимо от других (последовательный синхронизированный распределенный по цилиндрам импульсный впрыск бензина с управлением от многоканального ЭБУ впрыском).

По типу запирающего клапана ЭМ-форсунки, как и гидромеханические, подразделяют на три вида:

— форсунки со сферическим профилем запорного элемента:

— форсунки с штифтовым клапаном (с конусным или игольчатым запорным стержнем):

— форсунки с дисковым клапаном (с плоским или тарельчатым запорным элементом).

Выпускаются форсунки с внутренним электрическим сопротивлением 2,4 Ом: 12,5 Ом; 16 Ом. Малое сопротивление связано с применением обмоточного провода из меди и с необходимостью иметь малую величину индуктивности L соленоида, которая прямо зависит от числа витков Wc обмотки соленоида.

Низкое сопротивление форсунки увеличивают дополнительным сопротивлением в 6…8 Ом, что уменьшает потрябляемый ток. Обмотки высокоомной форсунки выполнены из провода с большим удельным сопротивлением (например, из латуни), что позволяет иметь малое L и большое R.

По производительности П впрыска форсунки подбирают по типам и мощности тех двигателей, на которые эти форсунки устанавливаются. Производительность форсунки определяется под рабочим давлением системы, как количество Кв бензина, прошедшего через форсунку за единицу времени t, если она постоянно открыта.

Пусковые электромагнитные форсунки

К электромагнитным форсункам относятся и пусковые гидроклапаны с электромагнитным управлением, которые по принципу действия мало чем отличаются от ЭМ-форсунок. Именно поэтому пусковые гидроклапаны чаще называют пусковыми форсунками.

Основное назначение пусковой форсунки (ПС-форсунки) — это работа в механической системе непрерывного распределенного впрыска во время запуска холодного двигателя. Иногда ПС-форсунка используется как форсажное устройство, наподобие ускоритвльного насоса в карбюраторе, или как устройство для запуска перегретого двигателя с турбонаддувом. Пусковая форсунка применяется и в некоторых системах впрыска группы «L». В любом случае ПС-форсунка работает непосредственно от бортсети автомобиля, а в систему электронного управления двигателем включается опосредовано через специальное электронное реле управления.

К ПС-форсункам требования высокой скорости срабатывания не предъявляются, что значительно упрощает конструктивное исполнение ее составных компонентов. Так, масса якоря электромагнита, который (якорь) одновременно является и запирающим элементом клапана форсунки, число витков катушки электромагнита, сечение распылительного сопла, упругость возвратной пружины — все это заметно увеличено по сравнению с рабочей клапанной ЭМ-форсункой.

Форсунка закрытого типа с плунжерным насосом

Ведутся исследования в направлении поиска принципиально новых способов впрыска бензина с помощью форсунок. Испытаны так называемые магнитоэлектрические форсунки, которые отличаются высоким быстродействием (0,5 мс), так как работают с принудительным высокочастотным (до 1000 с»1) переключением полярности магнитного поля в катушке соленоида.

Перспективными считаются также форсунки закрытого типа с дополнительным электромагнитным управлением (электрогидравлические).

В системах впрыска бензина группы «Д» (впрыск в камеру сгорания) используется насос-форсунка закрытого типа с плунжерным насосом высокого давления, который приводится в действие от кулачка распредвала.

Насос-форсунка оснащен сливным каналом с быстродействующим электрогидравлическим клапаном. Комбинация — плунжерный насос, закрытая гидромеханическая форсунка, электроуправляемый от электронной автоматики сливной канал — дает возможность реализовать так называемый «послойный впрыск бензина» непосредственно в камеру сгорания ДВС. Это обеспечивает значительную экономию топлива за счет работы двигателя на очень бедных ТВ-смесях (а = 2,0), а также повышает ряд его эксплуатационных показателей.

При послойном впрыске цикловая подача бензина непрерывно дифференцируется по времени посредством управления давлением в рабочей полости насос-форсунки (под плунжером). Давление регулируется электроуправляемым гидроклапаном в сливном канале. Суть послойного впрыска топлива состоит в его подаче отдельными, строго дозированными порциями. Получается так: за один цикл впрыска бензин подается прямо в цилиндр не сплошной однородной струей, а несколькими частями, каждая из которых образует «свой» коэффициент избытка воздуха а. В объеме цилиндра образуется «послойный пирог» из ТВ-смеси разной концентрации. Преимущество послойного впрыска бензина состоит в том, что в первый момент воспламенения в зону центрального электрода свечи зажигания подается нормальная (стехиометрическая) ТВ-смесь с а = 1, которая легко возгорается. Далее процесс горения топлива в очень бедной ТВ-смеси (а = 2.0) поддерживается за счет «открытого огня», образовавшегося в первый момент воспламенения. Однако система впрыска бензина с насос-форсунками обладает двумя существенными недостатками: она содержит дорогостоящие и очень сложные механические устройства, а также способствует появлению значительных количеств оксидов азота (N0X) в выхлопных отработавших газах двигателя, бороться с которыми крайне сложно. Тем не менее система выпускается фирмой TOYOTA для двигателей TD4 легковых автомобилей.

Обслуживание форсунок (инжектора) бензиновых двигателей

Многие современные автомобили оснащаются системами впрыска топлива. Состояние форсунок — неотъемлемой части системы впрыска — во многом определяет эффективность работы двигателя. Впрыск топлива имеет неоспоримые преимущества по сравнению с карбюраторным принципом смесеобразования. В первую очередь, это более точное дозирование топлива, а следовательно, большая экономичность и приемистость автомобиля и меньшая токсичность отработавших газов. Однако основная исполнительная деталь системы впрыска — форсунка — работает в тяжелых условиях и поэтому весьма требовательна к обслуживанию.

Общие понятия

Форсунка (инжектор) — управляемый электромагнитный клапан, обеспечивающий дозированную подачу топлива в цилиндры двигателя. Существуют форсунки для центрального (одноточечного, моно) и для распределённого (многоточечного) впрыска. Блок управления — электронный блок, управляющий системой впрыска, в частности работой форсунок.

Устройство и принцип работы

Топливо подаётся к форсунке под определённым (зависящим от режима работы двигателя) давлением. Электрические импульсы, поступающие на электромагнит форсунки от блока управления, приводят в действие игольчатый клапан, открывающий и закрывающий канал форсунки. Количество распыляемого топлива пропорционально длительности импульса, задаваемой блоком управления. Форма и направление распыляемого факела играют существенную роль в процессе смесеобразования и определяются количеством и расположением распылительных отверстий.

Расположение, классификация и маркировка форсунок

Центральный впрыск — В общий впускной трубопровод топливо впрыскивается одной форсункой (или двумя как на Хонде), которая устанавливается перед дроссельной заслонкой, в месте, где «должен стоять карбюратор», и характеризуется низким сопротивлением обмотки электромагнита (до 4-5 Ом). Распределённый впрыск — Отдельные форсунки осуществляют впрыск топлива во впускные трубопроводы каждого цилиндра. Они располагаются у основания впускных трубопроводов (у корпуса головки блока цилиндров) и отличаются относительно высоким сопротивлением обмоток электромагнитов (до 12-16 Ом). Или меньшим, но с дополнительным блоком сопротивлений. На некоторых автомобилях последнего поколения топливо подаётся непосредственно в камеру сгорания (непосредственный впрыск). Форсунки таких двигателей отличаются высоким рабочим напряжением электромагнита (до 100 В).В маркировке форсунок может отражаться фабричная (торговая) марка или название; каталожный номер или наименование; номер серии.

Основные признаки и причины неисправности форсунок

Состояние форсунок существенно влияет на работу двигателя. Основными признаками их неисправности бывают: недостаточная мощность, развиваемая двигателем; рывки и провалы при увеличении нагрузки на двигатель; неустойчивая работа на малых оборотах; повышенная токсичность отработавших газов. Наиболее распространенной неисправностью форсунок является их загрязнение. Они расположены в зоне воздействия высоких температур. Следствие этого — закоксовывание содержащимися в топливе (особенно низкокачественном) смолами, образование на форсунке твердых отложений, перекрывающих (частично или полностью) распылительные отверстия и нарушающих герметичность игольчатого клапана. Кроме того, общее загрязнение элементов топливной системы (бака, трубопроводов, фильтра и т.д.) приводит к засорению частичками шлама каналов и фильтра форсунки. Основным способом восстановления нормальной работоспособности форсунок является их промывка.

Промывка форсунок

Эта операция подразумевает удаление (вымывание) накопившихся загрязнений из системы. К основным способам промывки форсунок относятся: промывка специальными присадками к топливу; промывка без демонтажа форсунок с двигателя с помощью специальной установки; промывка на ультразвуковом стенде с демонтажом форсунок с двигателя. Промывка с помощью присадок к топливу отличается простотой и заключается в периодическом (каждые 2-3 тыс.км) добавлении в топливо специальных препаратов. Это позволяет промывать не только сами форсунки, но и всю топливную систему. Данный способ эффективен при регулярном удалении небольших загрязнений и носит, скорее, профилактический характер. Внимание! Удаление застарелых отложений подобным методом может привести к прямо противоположному результату: большое количество шлама, смытого моющей присадкой со стенок топливной системы, засоряет трубопровод, топливный фильтр, а иногда и сами форсунки, окончательно выводя их из строя. Промывка форсунок с помощью специальной установки без их демонтажа заключается в работе двигателя на специальном промывающем топливе (сольвенте). Для этого отключается штатный топливный насос автомобиля и магистраль слива топлива в бак (обратка), а топливопровод системы впрыска соединяется с установкой, имеющей резервуар с сольвентом, который под давлением подаётся на форсунки. Процесс делится на несколько этапов. Сначала двигатель работает в течении 15 минут в режиме холостого хода. Затем его останавливают на 15 минут для размягчения особо стойких отложений. Потом двигатель снова запускается и работает 15 минут в режиме периодического увеличения оборотов до их максимального числа. Заключительным этапом промывки является восстановление соединений штатных топливопроводов и работа двигателя на бензине в течении 30 минут. Подобную промывку рекомендуется проводить через каждые 15-20 тыс. км пробега. Промывка на ультразвуковом стенде с демонтажом форсунок применяется в качестве крайней меры для удаления больших затвердевших отложений, когда первые два способа не приводят к желаемым результатам. Принцип действия таких стендов основан на разрушении отложений погруженной в специальный моющий состав форсунки с помощью ультразвука. Кроме того, стенды, как правило, позволяют точно оценить производительность и качество распыла форсунки.

УСТРОЙСТВО ФОРСУНКИ



Форсунка (инжектор), является основным элементом системы впрыска.

Назначение форсунки

Дозированная подача топлива, распыление его в камере сгорания (впускном коллекторе) и образования топливно-воздушной смеси. Форсунки нашли свое применение в системах впрыска бензиновых и дизельных двигателей. На современных автомобилях устанавливаются форсунки с электронным управлением впрыска.

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок:

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Пьезофорсунка работает по гидравлическому принципу. В обычном положении игла прижата к седлу силой высокого давления топлива. Электронный блок подает электрический сигнал на пьезоэлемент и его длина увеличивается, воздействуя на поршень толкателя, открывает переключающий клапан и топливо поступает в сливную магистраль. Давление над иглой падает, и за счет давления в нижней части игла поднимается, что приводит к впрыску топлива. Количество впрыскиваемого топлива зависит от длительности воздействия на пьезоэлемент и давления топлива в топливной рампе.

Где находятся форсунки в автомобиле

Многие владельцы автомобилей, заезжая к мастерам на станции технического обслуживания, выслушивают от них о том, что необходимо промыть или заменить форсунки. При этом автолюбители не знают, что это. Что такое форсунка в автомобиле и для чего она нужна?

Краткое описание

Все существующие сегодня дизельные и бензиновые двигатели внутреннего сгорания имеют в своей конструкции систему для впрыска топлива. Форсунка является аналогом насоса, подающего мощную, но очень тонкую струю топлива. Это неотъемлемая часть системы впрыска. Где находятся форсунки и каков их принцип работы, будет рассказано далее.

Виды форсунок

Форсунка является электромагнитным клапаном, управляемым при помощи специальной программы в блоке, управляющем двигателем автомобиля. Именно благодаря форсунке топливо подается в цилиндры дозами. Если говорят про инжектор, то здесь имеется в виду система управляемых форсунок.

Есть несколько видов форсунок, которые предназначены:

• для распределенного впрыскивания топлива;
• центрального впрыскивания;
• непосредственного впрыскивания.

Принцип функционирования форсунок

Топливо от рамы к каждой отдельно взятой форсунке подается под необходимым определенным давлением. От блока управления на электромагнит форсунок поступают электрические импульсы. Именно они задействуют игольчатый клапан, предназначение которого – открывать и закрывать форсуночный канал. От длительности поступления электрического импульса зависит длительность открытия игольчатого клапана и количество подаваемого топлива. Эту длительность регулирует блок, управляющий двигателем. Кроме того, разные типы форсунок могут создавать несколько форм факела топлива, а также менять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Расположение

Многие не знают про форсунки в автомобиле. Где находятся эти элементы? Их расположение зависит от типа впрыска:

• При центральном впрыске топлива одна или пара форсунок находятся внутри впускного трубопровода, возле дроссельной заслонки. Так, форсунка является заменой уже устаревшего устройства – карбюратора.
• При распределенном впрыске топлива для каждого цилиндра устанавливаются свои форсунки в автомобиле. Где находятся они в этом случае? У основания трубопровода для впуска, в который и осуществляется впрыск топлива форсункой.
• При непосредственном впрыске топлива они располагаются в верхней области стенок цилиндра. Они впрыскивают топливо в саму камеру сгорания.

Вот такое расположение имеют форсунки в автомобиле. Где находятся эти части, стало ясно.

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса – около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Итоги

Таким образом, становится ясно, что такое форсунки в автомобиле, где находятся, как работают, для чего нужны. Очевидно, что это очень важные части двигателя, без которых его работа невозможна. Необходимо следить за их исправностью, а также регулярно их промывать.

Фотоотчёт о том, как проверить и промыть самостоятельно топливные форсунки автомобиля без специальных приспособлений и с минимальным набором инструмента.

По традиции рассмотрим этот процесс на нашем любимом автомобиле Шевроле Лачетти.

Сразу скажу, что я против промывки топливных форсунок без снятия их с автомобиля по двум причинам:

• после такой промывки нужно будет сменить масло и, желательно, свечи
• абсолютно невозможно проконтролировать результат и проверить каждую форсунку

Поэтому советую всегда проверять и промывать форсунки со снятием их с двигателя. Тем более это совсем не сложно и займет не больше часа времени.

Примечание! На автомобилях с системой управления двигателем (в народе — инжекторный) и системой впрыска — «впрыск на клапан»(коих большинство на данный момент) требуется чистка трёх вещей — форсунки, впускные клапана и камера сгорания. Особенно впускные клапана, так как они горячие и впрыск происходит именно на них. Из-за этого на клапане образуются нехорошие отложения, мешающие работе клапана и испаряемости бензина, что приводит к плохому смесеобразованию. Поэтому промывка Wynn’s-ом без снятия форсунок также необходима. Желательно делать это перед каждой второй-третьей смене масла. Но это тема другой статьи. Мы же рассматриваем ПРОВЕРКУ И ПРОМЫВКУ ФОРСУНОК с визуальным контролем герметичности и распыления, заменой уплотнителей и без необходимости смены масла! Что при промывке без их снятия не всегда возможно!

Также хочу напомнить, что эта процедура подразумевает контакт с бензином и его парами, поэтому соблюдение элементарных правил безопасности никто не отменял. Основных три:

• никакого открытого огня и курения в месте проведения работ
• двигатель должен быть холодным
• никакой пластиковой тары и пластиковых бутылок! Бензин и пластик — опасная игрушка! Я использую либо стекло, либо металл и никогда не храню бензин в пластиковой таре. Большинство не соблюдает данного правила безопасности и тягают с собой пластиковые бутылки с бензином и, ещё лучше, заливают из них бензин непосредственно в бак автомобиля. Я тоже раньше не предавал этому особого значения и не слушал упреков отца, пока на моих глазах не загорелся человек и не сгорел склад ГСМ. Он просто переливал бензин из бочки в пластиковую канистру. И всё…

Необходимые инструменты и материалы для проверки и чистки форсунок:

• гаечные ключи на 12 мм и 10 мм (желательно головки или накидные)
• баллончик очистителя карбюратора/инжектора (обошлось 70 грн. или 3 у.е)
• 8 новых уплотнительных колечек на форсунки (обошлось 10 грн. или 0,4 у.е. за штуку)
• отвёртка или маленькая монтажка
• чистая ветошь
• небольшая ёмкость (пол литровая банка)
• мультиметр (по возможности)
• два провода с вот такими наконечниками (мама) с одной стороны

Можно, конечно, ещё добавить несколько пунктов, но цель всего данного мероприятия — сделать всё с минимумом затрат, без гаража и из подручных материалов.

Зачем проверять и промывать форсунки

У форсунок может быть несколько дефектов, которые могут пагубно сказаться на работе двигателя:

• форсунка плотно не закрывается и не держит давление топлива
• забиты проходные каналы и сопла форсунки
• проблемы в электрической части

Как ни странно, но чаще случается именно первый вариант, а не второй. Поэтому просто чистка форсунок без их проверки — напрасно потраченное время!

Но у современных автомобилей и второй пункт даёт о себе знать. Дело в том, что подача топлива у этих авто, в том числе и Шевроле Лачетти, выполнена без обратки. То есть, всё, что пришло в рампу, может уйти только через форсунки и ни как иначе. Получается, что любая частица мусора, попавшая в топливную магистраль после фильтра, обязательно окажется в какой-нибудь форсунке.

Также качество нашего бензина может оставить свой след на внутренних стенках форсунки, что неизбежно отразится на чёткости её работы. Именно на чёткости, ведь форсунка — это один из самых точных механизмов в автомобиле. Представляете, что такое длительность впрыска 2 миллисекунды? Это очень быстро. Например, моргая, человек закрывает глаза на 400 миллисекунд!

Поэтому наша задача создать для этого быстрого и чёткого механизма идеальные условия для выполнения своих функций.

Я не говорю, что всем сразу необходимо всё бросать и мчаться чистить и проверять форсунки Форсунка на самом деле очень надёжный механизм и может прослужить не одну сотню тысяч км. Но если на Вашем автомобиле появились подёргивания, потраивания, не ровный холостой ход, возрос расход топлива, упала мощность, детонация или место заправки не внушает Вам доверия, тогда стоит почистить и проверить форсунки.

Как снять топливные форсунки Шевроле Лачетти

Первым делом необходимо сбросить давление в топливной магистрали. Как это сделать подробно описано в статье Замена топливного фильтра Шевроле Лачетти

Теперь покажу, как я добираюсь до форсунок быстро и удобно.

Для удобства необходимо отключить и убрать немного в сторону жгут проводов, идущий над форсунками (желтые стрелки) и малый шланг системы вентиляции картера

Шланг снимается просто, а для снятия жгута проводов необходимо выполнить следующее:

Отключаем штекера разъёмов от дроссельного узла (защёлка снизу)…

…датчика положения распредвалов (защёлка справа)…

…датчика абсолютного давления во впускном коллекторе (защёлка сверху)…

…датчика температуры поступающего в коллектор воздуха (защёлка ближе к салону)…

…и, собственно, отключить форсунки, нажав на фиксатор

Нажать на фиксатор удобно при помощи длинной отвертки

После этого убираем жгут проводов вправо и он нам больше не мешает

Дело осталось за малым. Поднимаем шланг системы охлаждения вверх и зацепляем или подвязываем его, чтобы не мешал. Откручиваем две гайки и два болта

Гайки удобно открутить накидным ключом на 12 мм

А болты — торцовым ключом на 10 мм. Или головкой

Будьте аккуратней и сильно не разгоняйтесь, а то болтики короткие и могут упасть куда-нибудь далеко

Теперь, чтобы было удобно снять рамку, нужно держатели трубок на коллекторе…

…повернуть на 90 градусов

Теперь удобно снять рамку

После этого видим два болта. Это последние, которые необходимо открутить

Берём головку на 12 мм и откручиваем.

Совет: так как болты находятся в глубине и ухватится за них пальцами не очень удобно, а из головки они могут выпасть и упасть, конечно же, в самое недоступное место, то имеет смысл перекрыть болту путь вниз тряпкой или, как я — перчаткой. Так он дальше перчатки не упадёт

Теперь внимание! На этом этапе обычно отключают подающий топливный трубопровод. Но я этого не делаю. Потом будет понятно — почему. Но если у Вас возникнут трудности, тогда отключите.

Тянем рампу с форсунками вверх. Можно помочь себе всё той же длинной отвёрткой

Когда все форсунки вышли из своих посадочных мест, аккуратно выводим рампу и поворачиваем на 90 градусов (можно и на 89 )

Получается вот такая незамысловатая картина

Прикрываем отверстия во впускном коллекторе тряпкой, чтобы туда ничто или никто не упал.

Осматриваем форсунки на предмет видимых проблем и поражаемся сколько там собирается грязи

Как проверить герметичность топливной форсунки

Теперь, если Вы отключали топливопровод, тогда подключите обратно.

Вставляем предохранитель бензонасоса на место и включаем зажигание. Но не стартер.

Включаем/выключаем зажигание несколько раз, чтобы бензонасос накачал нужное давление.

Идём и смотрим на форсунки — они не должны «плакать». Мне не повезло и одна форсунка предательски заплакала, а мне пришлось зарыдать и попутно осознавать, что очередной денегопожиратель найден.

Ясно одно — негерметичная форсунка это очень и очень плохо.

Одна мизерная надежда, что промывка улучшит ситуацию.

Остальные форсунки оказались более милосердными ко мне и исправно держали давление.

Внимание! Данная проверка, не смотря на свою простоту, имеет и подводные камни. Дело в том, что при включении зажигания ЭБУ не увидит датчиков, которые мы отключили. Это приведёт к появлению ошибок о низком уровне сигнала с датчиков и горящему «чеку» на панели приборов. Для меня это не проблема, так как у меня есть адаптер для диагностики и мне легко эти ошибки удалить. У Вас есть два варианта — прочитать коротенькие и понятные статьи в рубрике компьютерная диагностика Шевроле и купить недорогой адаптер для диагностики автомобилей или перед включением зажигания подключить все датчики обратно.

Теперь необходимо снова сбросить давление и снять форсунки для промывки. У некоторых может возникнуть вопрос — а как теперь сбросить давление? Ведь двигатель уже не заведёшь?

Ответ прост. Необходимо подключить к форсунке два провода, а провода подключить к аккумулятору, предварительно поставив под форсунку ёмкость для бензина

При подаче напряжения на форсунку, она откроется и спустит давление.

После этого можно снимать форсунки.

Желательно форсунки затем поставить на те же места, где они и стояли. Поэтому либо помечайте откуда какая форсунка, либо снимайте их по одной. Сняли, промыли и поставили на место одну, а затем следующую.

Форсунка держится за счёт фиксатора. Его необходимо поддеть в месте, указанном стрелкой, и сдвинуть назад

После этого, приложив силу, вытянуть форсунку из рампы

Вот форсунка и фиксатор

Промываем форсунку снаружи и обнаруживаем ужасное состояние уплотнительного резинового колечка

Оно не только потрескалось, но и из резинового превратилось в пластмассовое. Поэтому обязательно заменяем их новыми

Промывка форсунок двигателя

Почти все для промывки форсунок городят целые системы из трубок, шприцев, бутылок и ещё много из чего. На самом деле можно обойтись без всего этого.

Я делаю всё намного бюджетнее и без всяких заморочек. Откуда у нас лишние деньги и время? Правильно?

Снимаем с баллончика очистителя распылитель

Видим там штуцер, который по диаметру подходит под большинство разных форсунок, в том числе и для нашего Лачетти

Теперь подключаем наши два провода к форсунке. Один из проводов подключаем к положительной клемме аккумулятора, а второй кладём рядом с отрицательной.

Одеваем форсунку на штуцер баллончика и надавливаем

Прерывисто подключаем провод к отрицательной клемме аккумулятора. При этом форсунка будет открываться и пропускать через себя моющее средство под давлением из баллончика. Таким образом промываются каналы и сопла форсунки.

Внимание! Будьте осторожны, чтобы промывка не попала в глаза!

Промываем до тех пор, пока распыление не станет одинаково «пушистым» из всех сопел. У меня их два, у Вас может быть четыре.

Этот процесс сфотографировать не смог, так как третья рука почему-то ещё не отросла

Аналогичную операцию проводим со всеми форсунками.

Перед установкой форсунок на место имеет смысл новые уплотнительные колечки слегка смазать силиконовым спреем и обязательно промыть и протереть посадочные места форсунок в рампе и в коллекторе.

Проверка электрической части форсунки

Кроме механических дефектов, могут встречаться и электрические. Для более полной картины состояния форсунок, желательно проверить сопротивление их обмоток. Это сделать просто при помощи омметра.

Подключаем щупы омметра к выводам форсунки. Сопротивление должно быть одинаковым на всех форсунках и составлять 10-15 Ом.

На этих форсунках сопротивление одинаковое и составляет счастливые 13 Ом

Вывод. Понятное дело, что можно ещё замерить производительность форсунок на специальном стенде и всё такое. Но хочется всё сделать самому и с минимальными затратами. Поэтому считаю, что способы проверки и промывки, приведённые в статье, вполне могут выявить проблемные форсунки и промыть их без помощи каких-то спецов с СТО (ключевое слово — каких-то )

Проверка на герметичность и на качество распыления даст очень много сведений о состоянии форсунки.

Предлагаю наглядно посмотреть на проверку распыла форсунок на видео, снятым участником нашего сообщества Вячеславом

И конечно же не забудьте проверить герметичность соединений после сборки и запуска двигателя.

Мало кто знает, что в автомобиле есть форсунки. Даже если кто-то и знает, то большая часть из них не знает о том, что это такое, для чего они предназначены и по какому принципу осуществляется работа. На самом деле, топливная форсунка находится в топливной системе автомобиля. Она предназначена для того, чтобы вовремя подавать топливо в камеру сгорания двигателя. Форсунка устроена так, что она создает топливную смесь путем смешивания бензина и воздуха.

Строение

Как уже было сказано, основной задачей форсунки является вовремя подать нужное количество бензиновой смеси в камеру сгорания под нужным давлением. Следует обратить внимание на то, что бензиновая смесь нужна только бензиновому двигателю, а дизельному двигателю и смесь нужна дизельная. Перед тем, как попасть в камеру сгорания двигателя, бензин и воздух смешиваются в определенном количестве. После того, как получается эта смесь, она попадает в камеру сгорания.

Для того, чтобы под давлением отправить правильное количество топливной смеси в цилиндры двигателя, предусмотрен специальный клапан, который во время открытия набирает топливо и выдавливает эту смесь в цилиндры.

Существуют разные виды форсунок, их различает лишь принцип работы и привод клапана. Сегодня есть три вида форсунок. Основной вид из них — это форсунка с электромагнитным клапаном. Этот вид наиболее распространен на бензиновых двигателях, потому что конструкция этого устройства и принцип работы настолько просты, что их всего лишь потребуется промывать время от времени.

Принцип работы основан на том, что в корпусе форсунки расположена специальная обмотка, которая создает разряжение в определенный момент по сигналу электронного блока, который знает, сколько нужно отправить бензина в камеру сгорания.

Во время этого напряжения, игла поднимается из посадочного места и направляет нужное количество топлива, используя большое давление, в камеру сгорания. Давление в топливной рампе держится на постоянном уровне. Если двигателю необходимо больше топлива, насос поднимает давление автоматически.

Второй вид — это электрогидравлические форсунки. Этот вид наиболее распространен среди дизельных двигателей. Это устройство начинает работу по сигналу электронного блока, знающего сколько бензина требуется мотору. Здесь топливо попадает в камеру сгорания за счет изменения давления на поршни.

Существует еще один вид форсунок, но он встречается только на дизельных двигателях с установленной топливной системой Common Rail. Такие форсунки имеют преимущества перед другими видами в скорости срабатывания и в качестве давления. Благодаря этому топливо может поступать в камеры сгорания под определенным давлением во время всего цикла, что положительно сказывается на мощности мотора. Принцип работы здесь основан на гидравлике, как и во втором типе.

Ремонт и замена

Как уже было сказано, форсунки часто забиваются, и из-за этого топливо перестает попадать в двигатель. Для того, чтобы мотор работал правильно и динамично, форсунки нужно постоянно проверять и прочищать, если они засорены.

Для того, чтобы жиклеры не засорялись нужно заливать в автомобиль только качественное топливо на проверенных заправочных станциях. Жиклеры, это каналы, по которым идет топливо, перед тем как попасть в камеру сгорания. Для того, чтобы уберечь автомобиль от некачественного топлива, в устройстве автомобиля есть специальные фильтры, они находятся в разных частях топливной системы. Фильтры бывают грубой, мягкой и тонкой очистки. Грубой очистке подвергается топливо во время попадания в бак, а фильтр тонкой очистки расположен непосредственно перед попаданием в систему впрыска.

Сегодня на полках автомобильных магазинов можно встретить различные моющие присадки. Они нужны для того, чтобы промывать жиклеры. Эти присадки нужно добавлять в топливный бак, и они уже сами прочистят все каналы.

Этот способ подойдет лишь тем, у кого жиклеры засорены несильно, если на вашем автомобиле они засорены настолько, что автомобиль не заводится, то тут нужно воспользоваться другими способами очистки.

Вторым способом очистки считается очистка без снятия приборов с машины. Для того, чтобы очистить каналы от мусора этим способом, нужно залить в бак промывочное топливо. Затем следует отключить топливный насос и магистрали. После этого подающий проводник топлива подключается к установке, с помощью которой будет проводиться очистка. Эта установка, в свою очередь, будет подавать промывающее топливо, используя высокое давление.

Третий вид очистки используют, когда уже другие два способа перестали помогать. Здесь требуется снять форсунки с машины и погрузить их в специальный раствор в специальной камере. В этой камере они будут очищаться под ультразвуком, который разрушит весь лишний мусор в теле форсунки.

Для того, чтобы избежать последних двух способов очистки, следует подливать моющие присадки в бак каждые 2-3 тысячи пройденного расстояния. Они очистят не только жиклеры, но и топливный трубопровод и различные механизмы, которые тоже способны забиваться. Помимо всего этого нужно ухаживать за топливным насосом, который подает топливо в трубопровод, давление в котором постоянно регулируется.

Подводим итоги

Сегодня каждый водитель знает о том, что в его автомобиле есть топливная система, но не каждый водитель ухаживает за ней должным образом. Нередко в автосервис привозят автомобили с забитой мусором топливной системой. Для того, чтобы избежать этого, нужно вовремя ухаживать за своим автомобилем.

Промывка форсунок

Форсунка — это элемент топливной системы автомобиля, через которую строго определённое количество топлива подаётся в камеру сгорания.

Широко распространено мнение, что форсунки могут засориться или даже полностью прийти в негодность из-за использования некачественного топлива, в составе которого могут присутствовать инородные частицы, грязь, стружка, осадок и прочее. Отметим, что это возможно, но вероятность низкая, так как топливная система автомобиля, оборудованная фильтрами, не позволяет инородным включениям попасть в двигатель. Опишем подробнее случаи, когда засорение форсунок всё же возможно:

1. Старые и загрязнённые топливные фильтры грубой и тонкой очистки. В этом случае фильтрующая способность снижается и не может обеспечить необходимую чистоту топлива;

2. Корродирование бака и стенок его горловины. Такая проблема часто встречается на автомобиле Mitsubishi Lancer 9. В этом случае частицы ржавчины попадают в топливный насос, быстро забивают фильтрующие элементы, проходят дальше по системе до форсунок и забивают их;

3. Разгерметизация топливной системы. Пробоина в горловине или баке, связанная с коррозией или механическими повреждениями, также вызывает засорение форсунок, но только не ржавчиной, а пылью и грязью, которые попадают в топливо через пробоину.

4. Загрязнение тяжёлыми фракциями топлива. Основной причиной этого является тот факт, что тяжёлые фракции топлива остаются на стенках топливного канала форсунки, забивают его, мешают правильному распылению топлива и могут даже полностью заблокировать форсунку на открытие или закрытие. Это приводит к перебоям в работе мотора. Тяжёлые фракции в топливе начинают оседать на форсунках после остановки двигателя. Они нагреваются от остывающего мотора, не охлаждаясь топливом. Из-за высокой температуры лёгкие фракции топлива сразу же испаряются, а тяжёлые остаются в каналах форсунок, при этом уже не растворяясь в бензине. Данные отложения уменьшают производительность форсунки и меняют геометрию впрыска. Тем самым снижается мощность двигателя и тяга автомобиля. Тяжёлые фракции чаще всего встречаются в бензине низкого качества и неизвестного происхождения.

5. Использование не рекомендованного бензина. Иногда, в целях экономии, автовладельцы прибегают к использованию более дешёвого топлива, не подходящего под стандарты автомобиля. Например, заливая 92-й бензин, вместо необходимого 95-го или выше, автовладелец увеличивает скорость засорения форсунок;

6. «Масложор», вызванный износом поршневых колец и маслосъёмных колпачков, а так же проблемами в работе системы вентиляции картерных газов. В данном случае, в камеру сгорания попадает масло, которое коксуется и забивает распылитель форсунки.

Как ухаживать за автомобилем: топливные форсунки

Что такое топливные форсунки ?

Топливная форсунка — это часть системы подачи топлива двигателя, которая принимает и распыляет бензин (или дизельное топливо) в двигатель в виде тумана под высоким давлением. Топливные форсунки управляются компьютером двигателя, чтобы оптимизировать количество топлива, а также время впрыска топлива. На каждый цилиндр приходится по одной форсунке, которая подает топливо в двигатель.

---

Связанное содержание:

Как ухаживать за автомобилем: Кондиционер

Все, что вам нужно знать о шинах

Разрядился автомобильный аккумулятор? Вот что делать

У вас пропуски зажигания в двигателе? Вот 6 возможных причин

Автомобиль не заводится? Вот 8 возможных причин

---

У разных автомобилей разные типы?

В традиционной установке топливной форсунки форсунка распыляет топливо во впускной коллектор, где оно смешивается с воздухом перед попаданием в камеру сгорания, где смесь может воспламениться. В последние годы все больше производителей перешли на прямой впрыск, систему, в которой топливная форсунка распыляет газ непосредственно в цилиндр, а не во впускной канал. Эта система обеспечивает более высокую топливную эффективность и лучший контроль выбросов, а также более высокую выходную мощность двигателей меньшего размера.

Почему они терпят неудачу?

Топливные форсунки не изнашиваются и могут даже продлить срок службы автомобиля. Однако, как и в случае с любой другой механической частью, есть проблемы, которые могут возникнуть и действительно возникают.Топливные форсунки могут выйти из строя из-за загрязнений (таких как грязь, скопление углерода или некачественное топливо), засоряющих форсунку. Иногда их можно почистить, но часто требуется замена. Топливная форсунка может протекать из-за старения ее резиновых уплотнений или может течь из-за трещин в самой форсунке. Если виноваты уплотнения, их обычно можно заменить самостоятельно. Однако единственное средство от треснувшей форсунки — полная замена. Электрические компоненты форсунки также могут выйти из строя из-за старения, нагрева и влажности.

Как я узнаю, что у меня проблема с топливными форсунками?

Неисправная или забитая топливная форсунка приведет к пропуску зажигания в двигателе, потому что один или несколько цилиндров не получают топливо, необходимое для правильной работы. Эти пропуски зажигания обычно ощущаются как грубый холостой ход или недостаток мощности и могут идти рука об руку с индикатором проверки двигателя. Если топливная форсунка по-прежнему распыляется и работает должным образом, но протекает, вероятно, будет ощущаться запах топлива во время движения автомобиля.

Что делать, если я их не исправлю?

Протекающая топливная форсунка представляет собой определенную проблему безопасности, поскольку вытекшее топливо и пары могут воспламениться под капотом и вызвать быстро распространяющийся пожар. Засорение или прекращение работы форсунки не представляет опасности возгорания, но приведет к ухудшению работы автомобиля. Кроме того, это может привести к внутреннему повреждению двигателя из-за нехватки топлива и повышения температуры. Решая проблемы с топливными форсунками, когда они возникают, можно избежать опасностей и дорогостоящих счетов за ремонт.

Сколько они стоят и почему?

Замена одной топливной форсунки на более простой двигатель может стоить всего 200 долларов. Однако многие новые автомобили имеют более сложные или высокотехнологичные системы подачи топлива и, следовательно, более высокую стоимость деталей и рабочей силы. В других автомобилях могут быть труднодоступные топливные рейки (удерживающие форсунки). В некоторых случаях замена одного инжектора может стоить несколько сотен долларов или больше.

Что я должен заменить одновременно?

Если обнаруживается, что топливная форсунка неисправна, обычно рекомендуется заменить все форсунки в зависимости от возраста, состояния и / или наличия загрязняющих веществ в топливе, поскольку нет большой разницы в количестве необходимого времени.При замене форсунок также необходимо заменить небольшие резиновые уплотнительные кольца, которые герметизируют форсунку и предотвращают выход паров топлива. Если уплотнения не заменять, утечки топлива могут проявиться вскоре после завершения ремонта.

Могу ли я что-нибудь сделать, чтобы снизить стоимость ремонта?

Одним из наиболее важных факторов, которые могут помочь предотвратить преждевременный отказ топливной форсунки, является надлежащее обслуживание топливной системы. Производители часто указывают время или интервал пробега для замены топливного фильтра, поэтому обязательно проверьте и следуйте рекомендациям для вашего автомобиля, чтобы уменьшить количество загрязняющих веществ, достигающих топливных форсунок.Другие профилактические меры включают использование высококачественного топлива и добавление чистящей присадки для топливных форсунок в бензобак примерно каждые 5000 миль или в соответствии с указаниями производителя. При необходимости ремонта могут быть доступны неоригинальные или восстановленные детали, но срок службы или качество этих деталей могут быть сокращены по сравнению с оригинальным оборудованием.

Ремонт RepairSmith — это самый простой способ отремонтировать ваш автомобиль.Впервые автовладельцы могут отремонтировать свой автомобиль на подъездной дорожке или в одном из наших сертифицированных магазинов.

10 признаков неисправности топливной форсунки ❤️ Что нужно делать?

Топливная форсунка отвечает за впрыск бензина в систему сгорания в определенное время в определенных количествах. Со временем топливная форсунка может выйти из строя и потребовать немедленной замены, чтобы избежать значительных затрат на ремонт.

Авторемонт стоит ДОРОГОЙ

Ваша топливная форсунка сообщит вам, когда она близка к повреждению, еще до того, как это произойдет.Есть несколько признаков плохой топливной форсунки, которые НЕОБХОДИМО игнорировать. Некоторые из них легко обнаружить, другие немного сложнее.

В этой статье мы дадим вам краткий обзор того, что топливная форсунка делает в системе подачи топлива. Затем мы выделяем 10 основных признаков плохой топливной форсунки. Как только вы заметите какой-либо из этих признаков, ваш автомобиль должен проверить и отремонтировать профессиональный механик. Наконец, мы предоставляем смету расходов на замену топливной форсунки и помогаем вам решить, стоит ли заменять топливную форсунку.

Что такое топливная форсунка и зачем она нам?

Топливная форсунка — это часть системы подачи топлива, отвечающая за впрыск топлива, когда это необходимо двигателю.

Эта деталь состоит из простого провода цилиндрической формы, образующего соленоид. Он быстро переносит электрический ток на приводные поршни. Топливная форсунка получает сигнал от внутреннего компьютера транспортного средства для распыления определенного количества бензина в определенное время с определенным углом и скоростью.

Большинство небольших транспортных средств и легких грузовиков имеют по одной топливной форсунке, связанной с каждым цилиндром в системе сгорания. Эти форсунки могут запускать цилиндр до миллиона раз в течение срока его службы.

На более ранних стадиях производства топливная форсунка распыляла бензин в верхний или нижний коллектор и смешивала его с воздухом перед подачей в систему сгорания. Однако со временем производители создали топливные форсунки прямого действия, которые не попадают в коллекторы.Вместо этого прямые топливные форсунки подают топливо непосредственно в цилиндры двигателя, что приводит к более высокой топливной эффективности и меньшим выбросам.

Несмотря на длинный список преимуществ форсунок с прямым впрыском топлива, они обычно обходятся дороже и увеличивают расход топлива, хотя топливо используется эффективно.

В системе подачи топлива топливный насос получает сигнал от внутреннего компьютера для подачи большего количества топлива в систему сгорания. Прежде чем топливо попадет в систему сгорания, им управляет топливная форсунка.

Признаки неисправной топливной форсунки

Неисправная топливная форсунка значительно влияет на производительность вашего двигателя. Таким образом, вы должны постоянно поддерживать чистую, идеально работающую топливную форсунку, чтобы не бросать гаечный ключ в свой день. Это связано с тем, что неисправная топливная форсунка влияет на количество или частоту распыления топлива в систему сгорания. С обеими проблемами двигатель не будет работать так эффективно, как должен.

В этом разделе мы представляем вам список из 10 основных признаков неисправной топливной форсунки, чтобы помочь вам обнаружить и устранить проблему как можно раньше.

• Ваш двигатель становится очень грубым на холостом ходу

Если у вашего автомобиля неисправная топливная форсунка, топливо не будет подаваться в двигатель в нужном количестве и в нужное время. В результате количество оборотов в минуту (об / мин) транспортного средства значительно ниже расчетного уровня, что приводит к остановке двигателя и необходимости перезапуска.

Вот почему, когда вы управляете автомобилем с неисправной топливной форсункой, вы можете почувствовать некоторую тряску или вибрацию при остановке на светофоре.В более тяжелых случаях ваш автомобиль может заглохнуть.

• Ваш двигатель может завибрировать

Когда топливная форсунка выходит из строя, цилиндр не получает топлива, необходимого для зажигания. Таким образом, цилиндр может икать в поисках большего количества топлива, что приводит к тряске или вибрации двигателя.

• Ваш двигатель может дать сбой

Пропуски зажигания в двигателе возникают, когда один из компонентов системы сгорания выходит из строя, нарушая время и частоту воспламенения топлива.Когда топливная форсунка неисправна, система сгорания не будет получать нужное количество топлива в нужное время, что приведет к пропуску зажигания в двигателе.

Пропуски зажигания в двигателе затрудняют ускорение вашего автомобиля. Вот почему, даже если вы нажмете педаль газа, автомобиль может ненадолго остановиться, прежде чем набрать скорость.

• Загорится индикатор проверки двигателя вашего автомобиля

Внутренний компьютер вашего автомобиля использует индикатор проверки двигателя, чтобы привлечь ваше внимание к внутренней проблеме.Хотя проблема может быть очень простой, некоторые причины, по которым загорается световой индикатор двигателя, могут быть очень значительными, приводя к полному отказу двигателя.

Таким образом, если на вашем автомобиле горит индикатор проверки двигателя, вы не должны игнорировать проблему и должны как можно скорее отвезти свой автомобиль к профессиональному механику. Некоторые очень сложные задачи не дают времени даже отвезти машину к механику. В этом случае автомобиль необходимо отбуксировать в ближайшую ремонтную мастерскую.

Несмотря на то, что существует список причин, по которым загорается индикатор проверки двигателя, неисправная топливная форсунка является одной из распространенных причин, поскольку двигатель не получает нужное количество топлива в нужное время.

Лучший способ подтвердить причину проблемы — использовать сканер OBD2. Сканер OBD2 считывает ошибку с компьютера транспортного средства, переводит ее и предлагает различные варианты ремонта вместе с ожидаемыми расходами на ремонт.

• Вы можете увидеть утечку топливной лужи под автомобилем

В случае поломки топливной форсунки топливо может начать протекать до того, как попадет в систему сгорания.Это происходит, когда топливная форсунка выходит из строя, а уплотнения ломаются.

Вы можете взглянуть на топливную форсунку вашего автомобиля снаружи; Если вокруг топливного следа есть признаки утечки топлива, значит, это неисправная топливная форсунка.

• Вы можете почувствовать запах топлива

Как правило, если вы почувствуете странный запах, будь то топливо или что-то еще, вы должны немедленно принять меры и показать свое транспортное средство профессиональному механику.Хотя эти запахи могут быть связаны с простыми проблемами, они также могут быть связаны с серьезными проблемами.

Запах, напоминающий запах топлива, не всегда связан с неисправной топливной форсункой; это может быть, например, из-за обрывов топливопроводов. Как мы уже упоминали ранее, это также может быть проблемой из-за поломки топливной форсунки.

Какой бы ни была причина, вы должны как можно скорее устранить проблему, чтобы предотвратить повреждение двигателя.

• Ваш двигатель может внезапно взлететь

Большинство проблем с топливными форсунками связано с засорением или загрязнением топливной форсунки. Однако иногда из-за плохой топливной форсунки в систему сгорания может попасть слишком много топлива, и это так же плохо, как распыление небольшого количества топлива.

Система сгорания требует определенного соотношения воздух-топливо; наличие большого количества топлива может вызвать скачок в двигателе, поскольку он не в состоянии сжечь лишнее количество топлива. При большем количестве топлива обороты двигателя значительно увеличиваются, даже если нагрузка остается постоянной.

• Экономия топлива вашего двигателя может значительно снизиться

Когда в систему сгорания не поступает достаточное количество топлива для зажигания автомобиля, потребуется дополнительная подача топлива из топливного бака.В результате экономия топлива вашего автомобиля значительно снизится. Поэтому на заправку нужно будет ездить гораздо чаще.

• Ваш автомобиль не пройдет проверку на выбросы

Неисправная топливная форсунка может вызвать неполное сгорание топлива или утечку топлива, что приведет к увеличению выбросов. Следовательно, ваш автомобиль не пройдет проверку на выбросы загрязняющих веществ.

• Каталитический нейтрализатор вашего автомобиля может сгореть

Неисправная топливная форсунка может привести к тому, что автомобиль будет работать на обогащенном топливе, что означает, что в систему сгорания подается намного больше топлива, чем воздуха.Если соотношение воздух-топливо нарушилось, возможно, вы испортили каталитический нейтрализатор вашего автомобиля. Ремонт топливной форсунки требует меньше денег, чем ремонт каталитического нейтрализатора.

Сколько стоит замена топливной форсунки?

Замена топливной форсунки — один из самых дорогих ремонтов автомобиля. Только за запчасти, возможно, придется заплатить от 600 до 1200 долларов. Однако цены быстро растут при добавлении затрат на рабочую силу, потому что замена топливной форсунки может быть сложным процессом.

Хотя многие люди предпочитают заменять топливные форсунки самостоятельно, существует высокий риск возникновения дополнительных проблем в автомобиле. Поэтому никогда не рекомендуется заменять топливную форсунку самостоятельно, если у вас нет необходимых навыков работы с механикой.

Кроме того, замена топливной форсунки в небольшой ремонтной мастерской также может быть дешевле, чем выполнение работы в дилерском центре, поскольку затраты на рабочую силу могут значительно возрасти. Следует иметь в виду, что вы должны нанять профессиональных механиков, которые сделают эту работу за вас.

Стоит ли заменять топливную форсунку?

Как мы упоминали ранее, замена топливной форсунки — очень дорогостоящий, если не самый дорогой ремонт автомобиля. Таким образом, очень важно сесть и оценить, стоит ли заменять топливную форсунку или нет.

Ответ на этот вопрос зависит от нескольких других факторов, и для наилучшей оценки вы должны задать себе следующие вопросы:

• Есть ли у автомобиля другие существенные проблемы?
• Автомобиль на большом пробеге, и в ближайшее время ожидаются дополнительные проблемы?
• Расходы на ремонт приближаются к стоимости автомобиля или больше?

Если вы ответили «да» на любой из упомянутых вопросов, то заменять топливную форсунку в вашем автомобиле не стоит.

К счастью, вы всегда можете выбросить свой автомобиль и продать его покупателям за наличный расчет. В Cash Car Buyers мы являемся одной из самых популярных компаний по вывозу старых автомобилей в стране. Мы покупаем ваш автомобиль, несмотря на все проблемы, которые у него есть, и платим за это большие деньги.

Все, что вам нужно сделать, это позвонить нам, получить наше мгновенное предложение, просмотреть предложение и принять его, запланировать время и место получения, забрать свой автомобиль в течение одного-трех дней и сразу же получить платеж наличными. пятно.

Наша процедура выполняется очень быстро и не стоит ни копейки. Мы даже предоставляем бесплатную эвакуацию для всех клиентов, независимо от их места жительства.

Может ли неисправная топливная форсунка повредить двигатель?

В то время как неисправная топливная форсунка не вызывает немедленного отказа двигателя, если проблема не устранена, отказ двигателя не является редкостью.

Как долго прослужит топливная форсунка?

По мнению автомобильных экспертов, топливная форсунка относительно долговечна и может прослужить до 100 000 миль.Однако важно помнить, что это число зависит от типа топлива, которое вы используете для своего автомобиля, и от частоты замены топливного фильтра.

Например, использование более качественного и чистого топлива не приведет к засорению и, следовательно, к повреждению топливной форсунки. То же самое и с частой заменой топливного фильтра, вы предотвратите попадание частичек грязи и частиц в топливную форсунку и ее повреждение.

Заключение

Топливная форсунка вашего автомобиля отвечает за подачу бензина в нужное время в нужном количестве в вашу систему сгорания.По мере того, как топливная форсунка стареет, вам может потребоваться заменить ее, чтобы избежать сложных проблем с вашим автомобилем, которые могут быть такими серьезными, как полный отказ двигателя.

Форсунка скажет вам, что становится хуже, еще до того, как это произойдет. В этой статье мы обобщили десять основных признаков неисправной топливной форсунки, включая пропуски зажигания в двигателе, утечку топлива, запах топлива, включение индикатора проверки двигателя и другие.

Важно следить за любым из упомянутых знаков, чтобы избежать сложных проблем с автомобилем и больших затрат на ремонт.Как только вы заметите какой-либо из этих признаков, вы должны показать свой автомобиль профессиональному механику и как можно скорее устранить проблему.

Все о топливных форсунках

Размещено 16 июля 2014 г. автором Central Avenue Automotive и зарегистрировано в разделе «Двигатель, топливная система».

Последний новый автомобиль с карбюратором, проданный в Северной Америке, вышел из автосалона в 1990 году. С тех пор все новые автомобили имели топливные форсунки. Проще говоря, топливная форсунка — это клапан, который впрыскивает топливо в ваш двигатель.Компьютер управления двигателем сообщает топливной форсунке, сколько газа нужно подавать, а также точное время, когда он должен быть доставлен. Это происходит тысячи раз в минуту. Впрыск топлива — это гораздо более точный способ подачи топлива, чем карбюраторы, что приводит к лучшей экономии топлива и мощности. Практически все топливные форсунки для газовых двигателей известны как портовые топливные форсунки, потому что они подают топливо в порт сразу за цилиндром. Портовые топливные форсунки работают при давлении от 40 до 80 фунтов на квадратный дюйм.

Некоторые автопроизводители недавно внедрили системы непосредственного впрыска газа на некоторые двигатели. Эти системы впрыскивают газ непосредственно в цилиндры под очень высоким давлением — в сотни раз превышающим давление систем впрыска через порт. Хотя более сложная технология прямого впрыска обещает большую мощность при улучшенной экономии топлива, мы можем ожидать ее появления в будущем.

Как видите, точность ваших топливных форсунок очень высока.Они должны работать правильно, чтобы ваш автомобиль работал правильно.

Высокие температуры под капотом и колебания качества газа приводят к загрязнению топливных форсунок парафином, грязью и нагаром. Форсунки могут частично забиваться, что не позволяет им подавать необходимое количество топлива при правильном давлении. Конструкция каждого двигателя требует определенной формы распыления от топливной форсунки, которая может измениться при загрязнении форсунки. Когда форсунки загрязнены, топливо горит не так эффективно, что приводит к снижению расхода топлива и потере мощности, поэтому важно содержать топливные форсунки в чистоте.

Квалифицированные специалисты по обслуживанию в Central Avenue Automotive в Кенте могут выполнить для вас обслуживание топливной системы. Это полноценная услуга, а не простая уборка. Это связано с тем, что у топлива есть много способов стать грязным или загрязненным между бензобаком и топливной форсункой. Обслуживание топливной системы начинается с замены топливного фильтра. Этот фильтр очищает газ на выходе из резервуара. Различные части системы впуска топлива необходимо время от времени очищать от вредных смол, отложений и лака.Наконец, топливные форсунки очищаются, чтобы они работали должным образом и доставляли нужное количество топлива в нужное время.

Ваш региональный сервисный центр в графстве Кент использует процесс очистки вашей топливной системы, который включает в себя современные химические чистящие средства, а также некоторые устаревшие чистящие средства. Правильное обслуживание вашей топливной системы означает, что вы будете меньше тратить на газ, получите высокую производительность и предотвратите дорогостоящий ремонт в будущем.

Теги: автосервис техническое обслуживание двигателя топливные форсунки топливная система

Признаки неисправности топливных форсунок | Автомобиль пыхтит, поднимается

Пришло время для новых топливных форсунок?

Топливная форсунка является частью топливной системы вашего автомобиля.Топливные форсунки — это компонент, который распыляет топливо в двигатель. Они контролируются компьютером двигателя автомобиля (ECM), который контролирует, как он распыляет топливо в двигатель, следуя специально заданным интервалам и схемам, которые помогают оптимизировать эффективность двигателя и общую производительность.

Признаки неисправной или неисправной топливной форсунки

Есть много вещей, на которые нужно обратить внимание, чтобы определить, неисправна ли топливная форсунка каким-либо образом или нуждается в замене. Поскольку они являются частью топливной системы, важно следить за этими симптомами, чтобы определить, неисправна ли топливная форсунка.

Проблемы с производительностью двигателя

Часто, когда топливная форсунка забивается или начинает выходить из строя, вы испытываете проблемы с производительностью двигателя. Эти типы проблем могут включать в себя все, от проблем с производительностью двигателя до странных запахов — все это может диагностировать ваш местный центр ремонта автомобилей AAMCO в Миннесоте.

Загорается индикатор Check Engine

Неисправная топливная форсунка может привести к тому, что в двигатель будет подано слишком много или недостаточно топлива — это приведет к включению индикатора Check Engine на автомобиле, что указывает на проблему.Ваш доверенный центр по ремонту автомобилей AAMCO в Миннесоте может помочь расшифровать ваш контрольный индикатор двигателя и выяснить, какие проблемы необходимо решить.

Автомобиль не заводится или тормозит при запуске

Если топливная форсунка не подает достаточно топлива в систему двигателя, это может вызвать затруднения при попытке перевернуться или вообще не перевернуться (просто заводится без результат). Это также может привести к остановке двигателя из-за неправильного соотношения воздух-топливо.

Пропуски зажигания автомобиля

Это может произойти, если ваш двигатель не получает достаточно топлива от топливной форсунки, что происходит из-за засорения и загрязнения топливных форсунок.

Плохой холостой ход

Вы заметите резкую или прерывистую работу двигателя на холостом ходу, когда автомобиль не движется. Может даже казаться, что двигатель глохнет каждый раз, когда вы останавливаетесь. Это может быть вызвано неправильным впрыском топлива в цилиндр двигателя.

Двигатель не достигает полных оборотов

Если в двигатель впрыскивается слишком много топлива, это может вызвать помпаж двигателя. Это создаст ощущение, что ваша машина быстро прыгает вперед, но изо всех сил пытается полностью взлететь.Вы также можете заметить потерю мощности или ускорение.

Запах топлива

Еще одним признаком неисправности или утечки топливной форсунки является запах топлива. Поскольку топливные форсунки выдерживают высокое давление, со временем они могут начать протекать вокруг уплотнения на конце форсунки или форсунки. Утечка из любой из этих областей может повлиять на работу двигателя — в первую очередь на топливную экономичность — и приведет к появлению запаха бензина. Если вы почувствуете запах паров газа, вам следует как можно скорее отвести машину к механику, чтобы избежать дальнейших повреждений или угроз безопасности.

Связанные : Некоторые причины запахов, исходящих от вашего автомобиля

AAMCO может помочь с ремонтом и заменой топливной форсунки

Поскольку топливные форсунки являются одним из основных компонентов для двигателя, которые могут работать, обеспечивая двигатель топливом — они чрезвычайно важны для общей функциональности и производительности вашего автомобиля. Если вы начинаете замечать какие-либо из ранее упомянутых симптомов или подозреваете, что могут быть проблемы с вашими топливными форсунками или какой-либо частью топливной системы, назначьте встречу с профессиональным механиком, чтобы диагностировать проблему и предоставить следующие шаги по ее устранению. Это.

Найдите ближайший к вам центр ремонта автомобилей и трансмиссии AAMCO в Миннесоте

Если у вас есть какие-либо вопросы, позвоните и поговорите с одним из наших вежливых технических специалистов. Или запишитесь на прием онлайн, чтобы зарезервировать время, дату и место.

7 признаков неисправности топливной форсунки в вашем автомобиле (и другие детали, которые необходимо проверить)

(Обновлено 21 января 2021 г.)

Современные двигатели внутреннего сгорания работают с точно настроенным балансом воздуха и топлива.Топливо подается в камеру сгорания в очень определенных количествах через компоненты, известные как топливные форсунки.

Что такое топливная форсунка?

Топливная форсунка — это устройство с электронным управлением, которое распыляет мелкодисперсный туман топлива под высоким давлением. Процесс превращения жидкого топлива в этот мелкодисперсный туман называется распылением.

Топливные форсунки немного похожи на крошечные брызговики с электронным управлением. Топливные форсунки распыляют топливо под давлением от 30 фунтов на квадратный дюйм (2 бара) до тысяч фунтов на квадратный дюйм (сотен бар), в зависимости от двигателя и типа впрыска.

Топливные форсунки могут быть расположены либо на корпусе дроссельной заслонки (впрыск в корпус дроссельной заслонки), либо во впускном коллекторе (впрыск через порт), либо внутри самой камеры сгорания (прямой впрыск).

Некоторые новые автомобили имеют топливные форсунки как на впускном канале, так и внутри камеры сгорания. Это называется двойным впрыском. Toyota — один из производителей, использующих двигатели с двойным впрыском.

7 Признаки неисправности топливной форсунки

Форсунка может выйти из строя по нескольким причинам. Различные сбои приведут к разным симптомам в этом списке с небольшим совпадением.

Если форсунка засорилась, возможно, будет трудно распылять топливо. Засоренный инжектор может привести к снижению расхода, попаданию жидкого топлива в камеру сгорания или к тому, что инжектор не сможет полностью впрыснуть топливо.

Форсунка также может протекать, что приведет к попаданию жидкого топлива в камеру сгорания, когда форсунка должна быть закрыта.

Электрическая неисправность может помешать срабатыванию форсунки.

Во всех этих случаях вы, вероятно, испытаете один или несколько из этих симптомов.

Связано: Лучшие очистители топливных форсунок

1) Пропуски зажигания двигателя / резкий холостой ход

Пропуски зажигания в двигателе могут быть вызваны многими неисправными компонентами, но одним из этих компонентов является неисправная топливная форсунка.

Пропуски воспламенения могут возникать, когда форсунка забита, протекает или не работает. Если одна форсунка вышла из строя, может возникнуть ощущение, что один цилиндр не производит никакой энергии. Скорее всего, это проявится как грубый или неравномерный холостой ход.

Если вы подозреваете, что форсунка не работает, есть старый трюк, который может помочь вам определить, все ли форсунки работают нормально.

Предполагая, что вы можете дотянуться до форсунок, возьмите отвертку с плоской головкой. Поднесите ручку к уху, а кончик отвертки — на один инжектор. При работающем двигателе вы должны услышать ритмичный щелчок, передаваемый на отвертку. Этот щелчок означает, что форсунка, вероятно, работает.

Если вы заметили, что щелчок отсутствует только в одном цилиндре, скорее всего, у вас неисправный инжектор. Вы, вероятно, захотите также проверить электрическое соединение на этой форсунке.

Заводское руководство по обслуживанию содержит спецификации ожидаемых напряжений для каждого контакта, поэтому вы можете убедиться, что проблема действительно в инжекторе, а не в проводке.

Еще один быстрый тест, который вы можете сделать, — это заменить инжектор с подозрением на неисправность на тот, который вы слышали щелчки. Если тишина следует из-за неисправного инжектора, вы знаете, что первопричина — это сам инжектор. Если исходный цилиндр остается бесшумным, начните поиск неисправностей в электрической системе перед заменой форсунок.

2) Контрольный световой сигнал двигателя

Пропуски зажигания в двигателе часто сопровождаются контрольными световыми сигналами двигателя, но вы можете увидеть контрольный световой сигнал двигателя по любому количеству причин.

Прежде чем вы слишком углубитесь в поиск и устранение неисправностей или обратитесь за помощью, отсканируйте код, чтобы узнать, в чем, по мнению ЭБУ, заключается проблема. Это значительно сузит проблему. Коды часто можно бесплатно отсканировать в местном магазине автозапчастей.

Если вы видите код пропуска зажигания, поменяйте свечи зажигания и провода свечи зажигания (или катушки зажигания) на разные цилиндры. Выполняя любую диагностику или устранение неполадок, рекомендуется сначала начать с самых дешевых и простых шагов; Свечи зажигания заменить легче, чем топливные форсунки на большинстве автомобилей.

Если вы получаете новую лампу проверки двигателя на пропуски зажигания в другом цилиндре, замените свечи зажигания. Повторите этот процесс еще раз с топливными форсунками. Возможно, вам придется некоторое время вести машину, прежде чем загорится новый индикатор проверки двигателя.

3) Проблемы с запуском

Если у вас возникли проблемы с запуском автомобиля, негерметичная топливная форсунка может залить один цилиндр. Одна или несколько вышедших из строя топливных форсунок также могут затруднить запуск вашего автомобиля, потому что эти цилиндры не вырабатывают никакой энергии.

Хотя это менее распространенная проблема, все же могут возникнуть трудности с запуском автомобиля при неисправной топливной форсунке.

4) Низкая экономия топлива

Из-за негерметичной топливной форсунки топливо может капать в двигатель даже при неправильном ходе цикла сгорания. Это потраченное впустую топливо, поскольку оно никоим образом не способствует выработке энергии.

Вы, вероятно, заметите значительное снижение расхода топлива и, вероятно, увидите другой симптом в этом списке, если топливная форсунка протекает.

5) Низкая производительность

Если один или несколько цилиндров не достигают целевого соотношения воздух-топливо, велики шансы, что ваш двигатель не будет развивать такую ​​мощность, как на заводе.

Если вы чувствуете вялую работу, обратите внимание на другие симптомы из этого списка, такие как низкая экономия топлива и грубый холостой ход. Это может указывать на проблему с форсунками.

6) Скачки двигателя

Прерывистые отказы — это самые сложные для диагностики типы отказов.Если топливная форсунка частично заблокирована, вы можете заметить скачки мощности двигателя, поскольку одна форсунка работает правильно, а затем отключается.

Топливные форсунки можно чистить, а также проверять с помощью специального оборудования. Если вы заинтересованы в этом, вы можете выполнить быстрый поиск в Интернете, чтобы узнать, какие компании предлагают услуги по очистке или тестированию форсунок.

7) Утечка топлива

Если вы заметили запах топлива в моторном отсеке или мокрое пятно вокруг топливной рампы, скорее всего, у вас негерметичный инжектор.Портовые форсунки имеют уплотнительные кольца, которые уплотняют их относительно впускного коллектора. По мере износа уплотнительных колец топливо может вытекать из форсунки извне, не попадая в двигатель.

Нужна ли чистка топливных форсунок?

Действительно ли нужно чистить топливные форсунки вашего автомобиля? Мы в Advanced Automotive понимаем, что существует дезинформация относительно очистки топливных форсунок. Вы можете подумать, что это мошенничество, которое используют автомастерские, чтобы получить от вас деньги, но это просто неправда.Давайте поговорим о топливных форсунках и о том, как они могут засориться и в конечном итоге потребовать очистки.

Топливные форсунки

В вашем автомобиле, грузовике или внедорожнике есть камера сгорания, которой для запуска и работы двигателя требуется как топливо, так и воздух. В топливных форсунках используется комбинация форсунок, насосов и клапанов для распыления бензина в цилиндры камеры сгорания. Если в цилиндры не поступает необходимое количество топлива, вы заметите проблемы с производительностью двигателя вашего автомобиля.

Признаки засорения форсунок

Самая частая проблема, с которой сталкиваются форсунки — это засорение, виноват процесс сгорания топлива. Несмотря на то, что ваш автомобиль не может запуститься без сгорания, именно это сгорание оставляет нагар на форсунках топливных форсунок. Сгорание также оставляет нагар на поршнях. Вы можете сказать, что ваши топливные форсунки забиты или загрязняются, если заметите

• У вас проблемы с запуском двигателя. Это может быть связано с тем, что форсунки либо застревают в открытом положении, и двигатель заливает газ, либо застревают закрытыми, и двигатель не получает достаточно газа.
• Ваше ускорение вялое и неустойчивое. Опять же, ваш двигатель может не получать достаточно бензина из-за засорения форсунок или топливного фильтра.
• Автомобиль трясется на холостом ходу. Вашему автомобилю, грузовику или внедорожнику нужен постоянный поток газа, даже когда он работает на холостом ходу, а он не может его получить, если форсунки забиты.
• У вас заканчивается расход бензина. Если форсунки застряли в открытом положении, бензин льется в двигатель и горит.

Любой из этих признаков указывает на проблему в топливной системе вашего автомобиля.Если это не форсунки, это может быть топливный насос или топливный фильтр. У вас также могут быть забиты топливные магистрали. Имейте в виду, что даже если вы покупаете бензин премиум-класса, в нем есть осадок, который может вытягиваться из бака топливным насосом и циркулировать по вашему двигателю.

Если вы считаете, что топливные форсунки забиты, позвоните в Advanced Automotive в Стэнвуде, штат Вашингтон, по телефону 360-502-4606. Мы разберемся с проблемами производительности вашего автомобиля и порекомендуем лучший курс обслуживания или ремонта для вашего одобрения.Позвоните нам сегодня.

Как работает топливная форсунка внутри двигателя?

То, как вы ухаживаете за своим автомобилем, является прямым отражением того, насколько хорошо вы разбираетесь в различных компонентах, которые делают его современным чудом. К сожалению, один из наиболее часто сбивающих с толку аспектов современных автомобилей — это способ подачи топлива в двигатель. Все мы знаем, насколько это важно, потому что мощность, вырабатываемая двигателем автомобиля, прямо пропорциональна правильному количеству подаваемого в него топлива.В то время как в прошлом автомобили полагались на не очень совершенные карбюраторные механизмы для подачи топлива в двигатель, сегодня все по-другому. Современные автомобили теперь оснащены топливными форсунками для выполнения той же основной задачи. Таким образом, понимание того, как работают топливные форсунки, имеет решающее значение для лучшего ухода за автомобилем.

Основные проблемы подачи моторного топлива

Все мы знаем, что такое двигатель. Все также осознают тот факт, что воздух и топливо должны быть объединены или смешаны в камере сгорания, чтобы вызвать контролируемые взрывы и оживить двигатель.Таким образом, очень важно, чтобы топливо подавалось в камеру сгорания в очень точных количествах. Слишком много (богатая топливная смесь), и вы рискуете заглушить двигатель, что затруднит запуск или даже заглохнет. Слишком мало (наклон), и вы также не сможете запустить двигатель. Вот почему важно обеспечить камеру сгорания правильным количеством топлива для смешивания с правильным количеством воздуха.

К сожалению, это непростая задача, потому что существует множество факторов, которые могут повлиять на подачу как воздуха, так и топлива.В прошлом это всегда было проблемой, особенно среди карбюраторных двигателей. Основная проблема заключалась в том, что один карбюратор должен был снабжать топливом определенное количество цилиндров. Обычно это означало, что цилиндр, наиболее удаленный от карбюратора, будет получать немного меньше топлива, чем цилиндр, расположенный ближе к карбюратору. Вот почему в некоторых старых системах были двойные карбюраторы для лучшей подачи топлива в двигатель. К сожалению, их было намного сложнее настроить или синхронизировать, и, что хуже всего, они снижали расход топлива.

С учетом этих проблем необходимо было разработать более эффективный механизм для предоставления более точных измерений топлива. Здесь на помощь приходят системы впрыска топлива.

Система впрыска топлива

Современная система впрыска топлива технически включает в себя своего рода чувствительный механизм для определения правильного количества топлива, которое необходимо распылить во впускной коллектор двигателя. Другой механизм необходим для подачи или распыления «вычисленного» количества топлива в каждый цилиндр.Это функция топливных форсунок, которую мы обсудим более подробно в следующем разделе.

Существует два типа систем впрыска топлива, которые обычно соответствуют двум основным типам двигателей, которые мы имеем сегодня на рынке.

Прямой

Конструкция некоторых двигателей требует, чтобы топливо подавалось или распылялось непосредственно в камеру сгорания двигателя. Каждый баллон уже заполнен сжатым воздухом.Когда распыленное топливо впрыскивается в каждый цилиндр, оно самовоспламеняется. Это верно для большинства дизельных двигателей. Мы сказали «большинство», потому что есть определенные конструкции дизельных двигателей, которые перемещают топливо в камеру предварительного сгорания, прежде чем оно попадет в цилиндр.

Косвенный

Автомобили, работающие на бензине, имеют системы непрямого впрыска топлива. Топливо под давлением подается в моторный отсек из топливного бака автомобиля. Топливо под давлением подается во впускной канал или во впускной коллектор, в зависимости от конструкции двигателя.Это позволяет топливу сначала смешиваться с воздухом, который проходит через впускное отверстие или коллектор, прежде чем смесь будет вытолкнута в камеру сгорания.

Последние современные автомобили оснащены многоточечным впрыском. В этой системе каждый цилиндр получает топливо от одной конкретной топливной форсунки. Итак, если у вас 6 цилиндров, вы также можете ожидать 6 топливных форсунок. Именно эта конфигурация 1: 1 делает эту систему очень мощной и эффективной, хотя и сложной и дорогой в ремонте. Однако в большинстве автомобилей имеется одноточечная система впрыска топлива или даже инжектор на каждые два цилиндра.

Что такое топливные форсунки?

Топливные форсунки — это части современных автомобильных двигателей, которые прямо или косвенно доставляют топливо в камеру сгорания двигателя. Эти небольшие электромеханические устройства обычно располагаются под определенным углом, чтобы топливо распылялось по направлению к впускному клапану двигателя или непосредственно в цилиндр.

Как работает механическая топливная форсунка?

Многие путают механическую систему впрыска топлива с карбюратором.Хотя принцип в основе своей аналогичен, существует большая разница в типе топлива, подаваемого в двигатель. В то время как карбюраторные системы подают топливо под низким давлением из бензобака, механический топливный инжектор подает топливо под высоким давлением в аккумулятор. Вы можете думать об этом как о временном хранилище вашего топлива. Затем топливо проходит через распределитель, который обычно рассматривается как блок управления дозированием системы. Отсюда топливо «распределяется» по каждому цилиндру в нужном количестве и в нужное время.

Поток топлива, впрыскиваемого во впускной канал, регулируется откидным клапаном, который расположен в воздухозаборнике двигателя, поскольку воздух и топливо должны быть смешаны в первую очередь перед входом в цилиндр. Когда вы ускоряетесь, откидной клапан открывается, увеличивая количество проходящего через него воздуха. Это также побуждает распределитель топлива увеличивать количество топлива, проталкиваемого через инжектор, чтобы поддерживать правильный баланс воздуха и топлива.

Если топливо не попадает во впускной канал, клапан внутри топливной форсунки остается закрытым из-за натяжения пружинного механизма.Когда топливо отправляется для смешивания с воздухом на входе воздуха, давление топлива открывает этот клапан, позволяя впрыскивать топливо. По этой причине механические топливные форсунки называют подпружиненными форсунками.

Во время холодного запуска микропроцессор активирует специальный инжектор, чтобы добавить в смесь дополнительное топливо, чтобы облегчить более плавный запуск. После прогрева двигателя подача топлива из форсунки для холодного пуска автоматически прекращается. Это отличается от карбюратора, поскольку вам нужно только перекрыть поток воздуха, чтобы создать более богатую смесь.

Как работают электронные топливные форсунки?

Многие современные автомобили оснащены электронными системами впрыска. Их часто обозначают аббревиатурой EFI. По сути, они почти такие же, как механические системы впрыска топлива, за исключением того, что они не зависят от количества топлива и натяжения пружины, открывающего и закрывающего клапаны форсунок. У них есть очень сложные мини-компьютеры, называемые электронным блоком управления или ЭБУ. ЭБУ выполняет множество функций, включая следующие.

• Регулирует топливную смесь.
• Управляет холостым ходом.
• Управляет моментом зажигания.
• Управляет фазами газораспределения.

Датчики, которые измеряют давление воздуха, температуру воздуха на впуске, положение акселератора, температуру двигателя и частоту вращения коленчатого вала двигателя, установлены на двигателе автомобиля. Эти датчики передают информацию в ЭБУ, который обрабатывает эти биты данных для расчета нужного количества топлива, которое нужно впрыскивать в цилиндры двигателя. Клапаны на топливных форсунках получают сигнал от ЭБУ, поэтому он точно знает, когда открыть, чтобы топливо могло попасть во впускное отверстие.

Система настолько эффективна, что все эти сложные процессы — от сбора данных с датчиков до их интеграции на уровне ЭБУ, их обработки и последующего ввода в клапан топливной форсунки — выполняются за доли секунды.

По пути топливо из бензобака попадает в топливную рампу благодаря электрическому топливному насосу, который забирает топливо из бака. В этом, кстати, проявляется еще одно отличие от механических топливных форсунок. Поскольку движение топлива управляется электроникой, нет необходимости в его подаче под высоким давлением.Системе нужно только поддерживать постоянное давление для подачи топлива из бака в рейку.

Топливные форсунки подключены к рейке и, как мы уже упоминали выше, открывают свои клапаны только после получения входного сигнала от ЭБУ.
