Амортизатор подвески авто — их виды, работа и неисправности

Основные нагрузки при движении авто в подвеске воспринимает на себя пружинистый элемент – рессора или винтовая пружина. За счет возможности изгибаться или сжиматься эти элементы принимают вертикальное движение колеса, которое оно получает от дорожного покрытия, предотвращая полную передачу этого движения на кузов или раму авто.

Однако в работе этих элементов имеется один серьезный недостаток – при работе на изгиб или сжатие, в них образуется инерционные колебательные движения, которые как раз на кузов и передаются, раскачивая его. При этом эти колебательные движения приводят к тому, что колесо теряет постоянный контакт с дорожным полотном, что сказывается на управляемости авто.

Чтобы убрать эти колебательные движения, в конструкцию подвески включены амортизаторы. В их задачу входит снижение инерции в пружинистых элементах за счет создания сопротивления, поглощающего данную энергию.

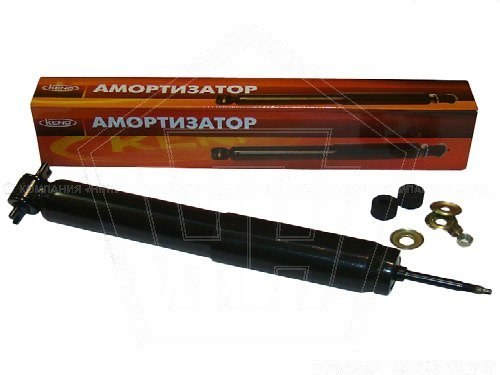

Внешне все амортизаторы очень схожи и представляют собой цилиндрический продолговатый герметичный корпус, из которого выходит шток, перемещающийся внутри его.

В нижней части корпуса имеется крепежный элемент, которым амортизатор крепится к оси колес. В авто, использующих стойки МакФерсона, амортизатор помещен в саму стойку, а вот она уже прикрепляется к ступице колеса. Шток в верхней части тоже имеет крепежные элементы, которым он присоединен к кузову или раме авто.

А внутренняя конструкция отличается. Они бывают двухтрубными и однотрубными. Из-за конструктивных особенностей амортизаторы подразделяются на масляные и газовые. Существуют еще так называемые газомасляные, но они скорее — подвид масляных. Интересно, что в газовых тоже присутствует масло, которая является рабочей жидкостью амортизатора.

Двухтрубные амортизаторы. Конструкция, принцип действия

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

Газовый и масляный амортизаторы

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

Ещё кое-что полезное для Вас:

Видео: Monroe — двухтрубные амортизаторы.

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

Видео: Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Основные неисправности амортизаторов

На какие элементы подвески влияют неисправные амортизаторы

Неисправностей амортизаторов не так уж и много, но все они приводят к тому, что данные элементы заменяются, поскольку они не ремонтопригодны.

Что касается масляных и газомасляных амортизаторов, то самой частой неисправностью в них является разгерметизация, вследствие которой часть масла выходит наружу. А из-за недостатка масла нарушается общая работоспособность, амортизатор уже не способен выполнять полностью свою функцию.

Вполне возможен и изгиб штока, в результате чего он заклинивает в одном из положений.

Ударные нагрузки, приводящие к появлению вмятин на корпусе, не всегда оказывает значительное влияние на работу двухтрубного амортизатора. Ведь между ним и рабочим цилиндром имеется расстояние, поэтому вмятина приводит лишь к уменьшению свободного пространства внутри.

А вот в однотрубном амортизаторе вмятина на корпусе является губительной. Она перекроет возможность поршню со штоком перемещаться – амортизатор заклинит и перестанет работать.

Также в однотрубном амортизаторе встречается и разгерметизация корпуса, которая приводит к нарушению работы.

Как проверить амортизатор?

Выявить выход из строя амортизатора вполне возможно и самому. Для начала нужно внимательно проверить его на наличие подтеков. Даже незначительные следы масла на поверхности будут указывать на разгерметизацию.

Если наблюдаются вмятины на корпусе масляного или газомасляного амортизатора, то еще не означает, что он вышел из строя, а вот изгиб штока будет сигнализировать о надобности в замене.

Выявить неработоспособность амортизатора можно и путем раскачивания кузова. Однако таким способом можно выявить только полную неисправность, частичное вытекание масла выявить раскачкой не удастся.

Проверяется амортизатор так: нужно с силой надавить на кузов авто со стороны проверяемого амортизатора, а затем отпустить. При исправном амортизаторе кузов сразу же станет в исходное положение, а вот если он неисправен, то кузов будет раскачиваться.

Самым же достоверным способом проверки состояния амортизатора является диагностика на специализированном стенде.

Такая диагностика не только покажет состояние амортизаторов, она полностью оценит состояние подвески авто.

пружину или опорный подшипник, отбойник, шток и прочее

Ходовая часть автомобиля подвержена наибольшим нагрузкам, особенно на отечественных дорогах. Поэтому заявленный производителем ресурс вырабатывается далеко не всегда. Зачастую замена стоек происходит в два раза чаще, чем предписано регламентом технического обслуживания. Нередко для диагностики неполадок амортизатор необходимо снять и разобрать на составные части. Нередко заменив лишь одну небольшую неисправную деталь, можно сэкономить на покупке новой детали в сборе.

Как устроен амортизатор и как он работает

Несмотря на различие в конструкции амортизационных стоек, принцип работы схожий. Внутри трубы (цилиндра), заполненной жидкостью или газом (или тем и другим), перемещается шток с поршнем. Происходит преобразование кинетической энергии хода подвески в тепловую. Для этого поршень снабжён клапанами прямого и обратного хода. Они замедляют движение жидкости (газа), тем самым демпфируя колебания подвески.

Типовая схема устройства амортизационной стойки

Жидкость (газ) внутри амортизатора нагревается, тепло рассеивается с поверхности корпуса. При продолжительном перемещении по неровностям происходит перегрев. Среда внутри амортизатора теряет свойства, и качество работы ухудшается. При этом компоненты амортизатора начинают деградировать, и стойка быстро выходит из строя.

Самостоятельный ремонт стойки: нужен ли?

Замена этого узла — мероприятие не бюджетное, поэтому многие автовладельцы предпочитают восстанавливать его самостоятельно. Ломается не весь узел, а его отдельные компоненты, поэтому при ремонте можно лишь заменить несколько деталей, и работоспособность восстановится.

Внимание! Не все амортизаторы можно восстановить. Существуют разборные и монолитные конструкции (неразборные). Последние ремонтировать нежелательно, поскольку восстановить распиленный корпус до штатного состояния невозможно.

Необходимое оснащение для работы

• Домкрат, противооткатные упоры, опоры под автомобиль (выполнять работы при помощи только домкрата небезопасно).
• Рожковые и накидные ключи по размеру крепежа.
• Накидные ключи с рукоятью-трещоткой.
• Специальный ключ для разборки цилиндра.
• Плоские отвёртки разных размеров из качественной стали.
• Съёмники стопорных колец.
• Масло для замены в амортизаторе (с запасом на прокачку).
• Воздушный компрессор или баллон с азотом (углекислотой).

Разборка детали после снятия: как сделать это подручными средствами

Рассмотрим процесс на примере переднеприводных моделей ВАЗ, семейство 2110.

1. С помощью специального ключа откручиваем гайку корпуса стойки. При отсутствии ключа можно воспользоваться стальным стержнем и молотком.

   Откручиваем верхнее крепление

   Можно использовать спецключ

2. Затем с помощью широкой отвёртки извлекается обойма сальника и собственно сальник штока.
3. Сливаем масло в ёмкость. Использовать его повторно не имеет смысла.
4. Извлекаем цилиндр со штоком амортизатора. В нём также много масла, избавляемся и от него. Для ускорения процесса можно несколько раз выдвинуть и погрузить шток в цилиндр.

   Извлеките цилиндр со штоком

5. Сливаем остатки масла из корпуса амортизатора.
6. Разбираем амортизатор на части, выкладываем в строгой последовательности, фиксируем на фото (для упрощения процесса сборки).

   Выкладывайте детали в строгой последовательности, новичкам лучше фотографировать процесс

Как разобрать: процесс на видео

Дефектовка и ремонт: что делать с пружинами, пыльником и пр.

Проверяем все компоненты на предмет износа, механических повреждений, зазубрин. Особенно тщательно осматриваем полированные поверхности внутренней стенки цилиндра и штока. Резиновые уплотнительные кольца, сальники, прокладки имеет смысл заменить в любом случае. Даже если на них не видны следы износа, мягкая резина под воздействием масел теряет свойства. Если вы разобрали амортизатор, потратьте небольшую сумму на расходники.

Совет: При замене деталей вы можете изменить характеристики стойки, установив тюнинговые запасные части.

Если вы тщательно промоете все компоненты амортизатора, считайте, половина работы сделана. Мелкие частицы дорожной грязи или продукты износа металлических частей нарушают работу клапанов штока. Закоксованные отложения следует удалять с помощью сильнодействующих растворителей.

Затем проверьте остальные элементы стойки: пружину, демпфирующую подушку, пыльник амортизатора.

Не все детали подлежат ремонту, некоторые придётся заменить на новые

Трещины и отверстия в резиновых деталях не ремонтируются, только замена.

Ниже представлены более частные случаи ремонта деталей стоек и варианты его исполнения.

Типовые неисправности и проблемы + технологии их устранения

В зависимости от типа амортизатора и сложности его строения говорят либо о ремонте, либо о полной замене механизма

Люфт штока амортизатора: откуда появляется и как устранить

Если вы слышите тихий, но отчётливый стук при работе амортизаторов, вероятная причина — люфт штока. Причина возникновения — ослабление крепёжной гайки. Часто неисправность возникает при непрофессиональном ремонте.

Устраняется несложно, достаточно подтянуть гайку. Дополнительно надо проверить люфт в точке крепления штока. Если вы долго ездили с такой неисправностью, появляется выработка. В таком случае шток требует замены.

Как укоротить шток и зачем это надо для авто

Если вы устанавливаете укороченные пружины для занижения подвески, в разжатом состоянии они будут находиться без нагрузки. Причина — несоответствие длины стойки амортизатора. Для устранения разницы в размерах следует отрезать или каким-либо другим способом укоротить шток.

Необходимо обточить его, продолжая резьбовую шпильку на необходимую длину. Во время обточки нельзя перегревать металл, иначе он потеряет прочность. Затем прочной плашкой нарезаем резьбу. Делаем это за несколько проходов, поскольку сталь штока очень твёрдая. Примеряем амортизатор и обрезаем лишнюю часть резьбовой шпильки.

На указанном примере укорачивание происходит на 10 см

Можно проточить шток на токарном станке. Для этого необходимо вынуть его из стойки. Вращать шток внутри амортизатора нельзя. Следующий вариант — закрепить стойку в шпинделе целиком, используя специальные приспособления. Шток должен быть зафиксирован относительно корпуса амортизатора. Обороты шпинделя выбираются минимальные.

Как удлинить его

При лифте подвески возникает необходимость удлинить стойки амортизатора, иначе ход отбоя будет слишком мал. Сварочные работы недопустимы. Это снижает прочность металла при нагреве. Оптимальный вариант — поставить удлиняющие шпильки. Внутренняя и внешняя резьба должна соответствовать параметрам стойки.

Восстановление резьбы штока

Существует как минимум четыре способа:

1. При достаточном диаметре штока резьбовая часть спиливается, высверливается отверстие вдоль оси и вкручивается шпилька с аналогичной резьбой.
2. Шпилька с сорванной резьбой стачивается на толщину старой резьбы и нарезается новая. Используется гайка с меньшим диаметром резьбы.
3. На участок сорванной резьбы наваривается металл, шток обтачивается и восстанавливается резьба.

   Гайка крепления штока затягивается с моментом 30–50Nm, если использовать не ручную затяжку, а пистолет, резьбу легко сорвать

4. Применяется более длинная гайка, если позволяет геометрия штока и чаши амортизатора.

Как его зафиксировать

При установке амортизатора необходимо удерживать шток от прокручивания. Закручивая гайку крепления, вы будете проворачивать шток. Это может привести к его повреждению, а также невозможно будет создать момент затяжки.

Для фиксации на штоке предусмотрены специальные лыски под ключ. Удерживая стойку, вам без труда удастся закрутить гайку крепления, не проворачивая шток.

Можно ли восстановить чашку стойки, как производится замена

Опорная чаша амортизатора принимает на себя вес передней части автомобиля. Под действием коррозии она может потерять прочность. Это ухудшает управляемость автомобиля и может привести к тому, что стойка просто пробьёт чашу и вылезет в подкапотное пространство.

Прогнившая или повреждённая опорная чашка — реальная угроза безопасности водителя

Чаши бывают двух видов: сменные и стационарные. Сменная чаша меняется, как обычный расходник, стационарная вваривается на место повреждённой.

Как менять сайлентблоки стоек

Металлическая проушина стойки амортизатора крепится к кузову с помощью резинового (полиуретанового) сайлентблока. Эта деталь разрушается в процессе эксплуатации, при этом стойка остаётся вполне работоспособной.

Стоковые сайлентблоки на автомобилях семейства ВАЗ крайне ненадёжны и быстро портятся

Для замены сайлентблока понадобится специальный съёмник-пресс. Можно воспользоваться обычным домкратом. Старая резинка выдавливается при помощи оправки, а новая запрессовывается на её место.

Как проявляется неисправность опорного подшипника стойки и что делать

При разрушении или износе опорного подшипника ухудшается управляемость. Определить это можно так: колёса поворачиваются с некоторым запаздыванием, при повороте руля во время движения слышно, что что-то стучит в районе опорных чаш.

Опорный подшипник должен быть крепким, так как испытывает колоссальные нагрузки при движении, особенно по бездорожью

Если взяться рукой за шток и покачать автомобиль из стороны в сторону, отслеживается явный люфт. При повороте рулевого колеса на стоящей машине слышен хруст в районе опорных чаш. Замена опорного подшипника стойки — тема отдельной статьи.

Как поставить новый картридж

Картридж на многих амортизаторах — это расходный материал. Поменять его может и сам автовладелец.

1. Сначала нужно открутить крышку стойки.
2. После откручивания сливается масло.
3. Из корпуса извлекается старый картридж.
4. Новый картридж заполняется маслом и прокачивается.
5. Затем в корпус заливается свежее масло, шток утапливается и картридж вводится в корпус. Одновременно выдвигается шток.

   В некоторых типах амортизаторов порядок работы может отличаться

6. Далее следует собрать механизм и обязательно прокачать амортизатор ещё раз.

Замена защитного кожуха амортизатора задней подвески

Защитный кожух препятствует попаданию пыли и грязи на шток амортизатора. При наличии повреждений его надо заменить. Для этого стойка демонтируется, а пружина нужно стянуть с помощью струбцин или других стяжек и снять. При замене кожуха необходимо надеть и новые крепёжные хомуты.

Кожухи предохраняют амортизатор от преждевременного износа

Ремонт стаканов амортизационных стоек

Стаканы являются частью кузова, их ремонт относится к кузовным работам.

1. Повреждённая часть металла вырезается с помощью болгарки, металл тщательно зачищается от краски и следов коррозии.
2. Из листовой стали готовится заплатка. Можно взять неповрежденную часть от кузова донора на авторазборке.
3. Ремонтный элемент приваривается сплошным швом.
4. Производится антикоррозийная защита и покраска.

Для защиты стаканов стоек можно приобрести подобные усилители

Как заменить отбойники переднего и заднего амортизаторов

Отбойники предназначены для демпфирования ударов в крайних положениях штока и ограничения хода стойки. В процессе эксплуатации эти элементы разрушаются и подлежат замене. Если продолжать ездить с разрушенным отбойником, появляются избыточные крены, а стойки могут выйти из строя из-за ударов штока о корпус стойки.

Небольшая деталь, важность которой нельзя недооценивать

Замена производится на снятой стойке. Амортизатор полностью извлекается из колёсной ниши, снимается пружина. При замене отбойника имеет смысл проверить состояние остальных внешних элементов: сайлентблоков, пыльника.

Есть упрощённый способ замены, без полного снятия стойки. Откручивается только верхнее крепление и ослабляется болт нижнего сайлентблока. Стойка опускается вместе с рычагом подвески, на пружину устанавливается стяжка.

Видео о подробностях ремонтных работ

Правильная сборка амортизатора

Вымытый и просушенный амортизатор собирается в обратной последовательности.

1. Трущиеся детали необходимо смазать тем же маслом, которое вы будете заливать в цилиндр.
2. Корпус стойки (в разобранном виде) следует очистить от коррозии, обработать преобразователем ржавчины и покрасить термостойкой краской. При работе амортизатор сильно нагревается, обычная краска быстро слезет.

   Корпус очищается от коррозии и красится

   Важно! Используйте только масло, рекомендованное производителем амортизатора, не слушайте советов соседей по гаражу.

3. Заполните маслом стойку. Аккуратно введите в корпус цилиндр. Для того чтобы масло не вытекало, одновременно с установкой цилиндра следует вытягивать шток.
4. После установки цилиндра гайку надо закрутить без затяжки. Несколько раз прокачать амортизатор, интенсивно вытягивая и загоняя обратно шток.

   Проведите прокачку амортизатора

5. После этого гайка затягивается (в этом случае нужен именно ключ, молотком и зубилом сделать это правильно не получится). Снова делаем несколько интенсивных качков штоком.
6. Для правильной настройки клапанов амортизатора перед установкой рекомендуется выполнить следующую процедуру:
   • До конца вытянуть шток, держа стойку вертикально.
   • Развернуть амортизатор штоком вниз и резко утопить его в цилиндр.
   • Установить стойку в штатное положение, вытянуть шток.
   • Затем на стойку устанавливается пружина (воспользуйтесь стяжкой), пыльник и опорный подшипник.
7. Отремонтированная стойка ставится на место.

Не стоит воспринимать амортизатор, как продукт космических технологий. Его ремонт и обслуживание, не сложнее, чем очистка клапана холостого хода. Выполнив работы самостоятельно, вы получаете фактически новый амортизатор, сэкономив значительные средства.

Оцените статью: Поделитесь с друзьями!

Амортизаторы автомобиля — для чего нужны и какие бывают (что лучше)

Расскажем для чего нужны амортизаторы автомобиля — какие бывают и как проверить на неисправность. Что лучше поставить в машину и как отличить плохой амортизатор от хорошего.

Зачем нужны

При разгоне автомобиль «приседает» назад, нагружая задние и разгружая передние колеса, снижая сцепление с дорогой. При торможении наблюдается обратная картина. Идеальным было бы состояние, при котором машина сохраняет нормальное «горизонтальное» положение. То же самое при маневрировании, но здесь нагрузка смещается не по осям, а по сторонам машины. Главная задача амортизаторов — удержание колеса в постоянном контакте с дорогой, чтобы избежать потери контроля над автомобилем. Колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление.

Пружины или рессоры лишь поддерживают вес машины. Всю остальную работу берут амортизаторы, как более точный инструмент. Вот почему важен их выбор.

Какие бывают

Встречаются двух видов – гидравлические и газогидравлические (называют газонаполненными или газовыми). В гидравлических амортизаторах гашение колебаний упругих элементов подвески происходит за счет перетекания жидкости (обычно это масло) из одного резервуара в другой и обратно через систему клапанов. В газогидравлических также присутствует жидкость, но она предварительно «поджата» небольшим объемом газа, который, в отличие от жидкости, сжиматься. У газовых есть «классический» недостаток. При неизбежной тряске воздух вспенивает масло и создает «воздушные ямы». При интенсивной вибрации возникают воздушные пузырьки низкого давления, что снижает эффективность работы амортизатора и быстро приводит его в негодность.В переднеприводных автомобилях, существуют два принципиально разных вида амортизаторов – классические задние и передние, типа McPherson. McPherson – амортизаторы с телескопической гидравлической передней стойкой сложной конструкции.

Видео — как работает амортизаторы

Как проверить самому

Исправные амортизаторы. Не чувствуешь тряски и вибрации, шума в машине меньше. Их состояние сказывается на всем, что связано с автомобилем. Плохие амортизаторы – проблемы с плавностью хода авто, торможением, прохождением поворотов и преодолением подъемов и спусков. Т.е. всё что может привести к аварии из-за увеличившегося вследствие вибрации проскальзывания колес.

Между тем, самостоятельная проверка исправности весьма проста.

Достаточно визуально определить, нет ли потеков жидкости на корпусе, а затем интенсивно покачать автомобиль по очереди за каждый угол, нажав на крыло три-четыре раза. После этого кузов должен совершить лишь одно «возвратное» движение до номинального уровня. Если машина качается дольше или слышны отчетливые стуки, амортизатор можно считать неисправным и его стоит заменить.

Видео — как отличить плохой от хорошего

Что лучше поставить в машину

Замена амортизатора влияет на соотношение комфорт/управляемость значительно. Отметим, что когда улучшаете один параметр, страдает другой. А что важнее — определитесь сами.

Большинство амортизаторов рассчитаны под определенный автомобиль. В любом авто магазине можно подобрать подходящий. Единственно, на нужно учитывать — нравиться ли поведение машины или нет. Если цените управляемость, прекрасно справляетесь с критическими режимами, то придется разобраться в настройках подвески. А если являетесь спокойным водителем, то не узнаете, какие стояли.

Прежде чем ставить газовые амортизаторы, учитывайте, что они намного жестче гидравлических. Поведение авто в поворотах улучшиться, но это негативно отразиться на комфорте. Если ездите по плохим дорогам, то выбор в пользу масляных.

Следующий параметр — цена. Ставить самые дешёвые можно из-за большой жадности, с ними управляемость ухудшается значительно. Лучше выбирать марки Sachs, Kayaba, Koni — они признанные лидеры на мировом рынке.

Замена передних и задних амортизаторов, амортизаторов со стойкой в сборе в Санкт-Петербурге

Когда и зачем менять амортизаторы?

Любой автовладелец знает, что садиться за руль машины с неисправной тормозной системой или с некорректно работающей системой рулевого управления это как минимум неправильно и небезопасно. Но, к сожалению, не все отдают себе отчет в том, что неисправные амортизаторы представляют не меньшую опасность, чем, например, протечки в топливной системе. С неисправным или некачественным амортизатором автомобиль будет не устойчивым на дороге и в поворотах, а на неровной дороге колеса такого автомобиля могут оторваться от земли, и машина просто потеряет управляемость. К тому же нерабочие амортизаторы со временем выводят из строя всю подвеску автомобиля.

Опорные подшипники амортизаторов также нуждаются в замене. Дело в том, что внутри амортизатора находятся сальники, которые рассчитаны на то, что шток будет работать только вверх и вниз, но не будет вращаться внутри. Именно для этого на опорах амортизатора предусмотрены подшипники. Если подшипник клинит или он болтается, то он однозначно нуждается в замене, так же необходимо обратить внимание и на сами опоры, если резина разбита или просела, то опору стоит заменить.

Помните – амортизаторы всегда меняются парами. Не стоит экономить на собственной безопасности, наши мастера советуют приобретать для замены амортизаторы только тех марок, которые рекомендует автопроизводитель. При возникновении одного из симптомов необходимо срочно обратиться в автосервис.

Когда пора менять амортизаторы?

• управляемость автомобилем заметно ухудшилась, при этом вся остальная ходовая часть исправна;
• появление коррозии на опорах пружин амортизаторов;
• есть следы подтекания масла из амортизатора;
• есть явные следы деформации корпуса амортизатора;
• появился стук на поворотах, и ухудшилась устойчивость автомобиля;
• при торможении появился заметный «клевок» вперед.

Компания Стайер работает с амортизаторами таких известных производителей как KYB, Boge, Sachs, Bilstein. Fenox и другие. Замена амортизаторов выполняется по технологическим инструкциям производителей амортизаторов.

Как правильно менять амортизаторы? Рекомендации специалистов.

• Амортизаторы подбираются по каталогам автопроизводителей по соответствию с VIN автомобиля;
• Разборка стойки и снятие пружин необходимо проводить с осторожностью. Много тяжелых травм люди получают при нарушении техники безопасности.
• Сборка амортизаторной стойки производится только амортизаторами и пружинами совместимыми с оригинальными деталями, которые конструктивно разработаны заводом-изготовителем. Менять компоненты стойки на другие, не идентичные, нельзя.
• Порядок сборки амортизаторной стойки должен соответствовать инструкции для данного типа стоек.
• Сборка амортизационной стойки производится исключительно в вертикальном положении. Если стойку после сборки положили горизонтально на длительное время, то придется снова разбирать ее и прокачивать амортизатор.
• Производители амортизаторов считают недопустимым повторное использование комплекта пыльника и отбойника. Меняйте их всегда на новые и у вас не будет проблем с гарантией.
• Не используйте ударный инструмент при сборке амортизаторов.
• Если в процессе установки был поврежден шток амортизатора (задиры, сколы, царапины), то амортизатор нет смысла ставить на автомобиль. Работать он не будет.
• Финальное затягивание болтов всех втулок амортизаторов, а также сайлентблоков осуществляется под нагрузкой и с определенным усилием. Желательно поставить автомобиль на 4 колеса. Моменты затяжек можно посмотреть в программе Autodata или других источниках.
• После замены амортизатора и/или пружины рекомендуется проверить и отрегулировать развал/схождение. Эту процедуру можно проигнорировать если при замене амортизаторов не нарушались регулировочные узлы, а также если до замены у вас не было причин сомневаться в углах установки колес.

Выдержка из инструкции по эксплуатации амортизаторов фирмы KYB:

Преждевременный износ амортизаторов, вызванный повторным использованием крепежных деталей, верхней опоры стойки Макферсон, пружины, пыльника и отбойника может привести к возникновению неисправности амортизатора и, как следствие, к отказу в выполнении гарантийных обязательств. Использование гидравлических амортизаторов в сложных температурных режимах. Амортизационная жидкость во всех сериях амортизаторов гарантированно сохраняет рабочие параметры в температурном диапазоне внешней среды от – 25°С до +80°С, что соответствует показателям оригинальных изделий; при низких температурах (ниже – 25°С) вязкость амортизационной жидкости возрастает. Но это влияет на качество работы только первые метры езды, поскольку амортизатор выделяет большое количество тепла, чем очень быстро приводит жидкость в рабочий температурный режим. В связи с этим, в морозное время года, первые 500 — 2000 метров после стоянки автомобиля рекомендуется проезжать на низких скоростях, избегая ударной нагрузки на подвеску и амортизаторы, чтобы привести амортизаторы в рабочий режим и защитить от повреждения сальник, а также клапанную систему от гидроудара.

Что будет, если амортизаторы установили с нарушениями?

Вариант первый. Как правило, амортизатор не прослужит гарантийный период. При этом возврат по гарантии может оказаться невозможен.

Вариант второй – он прослужит значительно меньше, чем расчетный срок службы (примерно 80 000 км).

Вариант третий – вы даже не узнаете, что амортизатор работает неправильно. Комфорт в управлении будет недостаточным, но вы спишете это на другие обстоятельства.

Лучше выбирать амортизаторы с наиболее длинной гарантией. Проводить подбор и замену амортизаторов надежнее в автосервисе — Если что-то пойдет не так, то автосервис разберется с этим без лишних проволочек. Не придется тратить лишних денег и времени. Так по крайней мере работаем мы, автосервисы Стайер.

Подвеска спортивного автомобиля. Часть #1: теория

Начиная рассказ про подвеску спортивного автомобиля, особое внимание нужно уделить амортизаторам.

У всех на слуху такие фирмы, как Reiger, Ohlins, Proflex, EXE-TC, KW, TEIN, KONI, AST и другие. Часть производителей специализируются на ралли, часть на кольце. Кто-то делает подвески для тюнинга. Есть и менее известные производители как с простыми, так и с очень сложными и дорогими продуктами.

У всех достойных производителей самым сложным элементом подвески является амортизатор, именно он либо позволяет быстро ехать, либо нет.

В чем состоит задача амортизатора? В способности гасить колебания кузова автомобиля при движении по различным покрытиям. Если амортизатор не справляется – машина слишком раскачивается. Если амортизатор слишком жесткий – машина «подпрыгивает». Но это слишком просто. На самом деле, амортизатор должен по-разному работать в разных условиях, обеспечивая постоянство контакта колеса с дорогой и не передавая излишние колебания на кузов.

В обычных автомобилях сейчас широко используются двухтрубные газо-масляные амортизаторы. Они компактны, просты в изготовлении и служат достаточно долго. Из минусов можно отметить то, что газ смешан с маслом, при активной работе идет нагрев и появляются пузыри. Все это ухудшает стабильность работы.

Спортивный амортизатор, во-первых, должен позволять быстро ехать. Во-вторых, он должен быть надежным. Поэтому «размер не имеет значения». Спортивный амортизатор больше.

Вот пример того, как работает раллийная подвеска. Короткий кусочек видео.

Если кто бывал на гонке «Южный Урал», тот знает, насколько это покрытие требовательное. Нам удавалось несколько лет там выигрывать и занимать призовые места, в том числе благодаря правильно сконструированной и настроенной подвеске.

В спортивном амортизаторе гораздо больший объем масла, поэтому он более громоздкий и имеет выносную камеру, резервуар. Наличие выносного резервуара позволяет увеличить рабочий ход амортизатора, т.к. газ и разделительный поршень не находятся на оси движения штока амортизатора. Иногда выносной резервуар выполнен на гидравлическом шланге. В этом случае резервуар крепится где-то в подкапотном пространстве или в багажнике автомобиля. Некоторые амортизаторы выполнены с резервуаром, жестко закреплённым к корпусу в нижней части (рюкзачного типа). Все зависит от конструкции и компоновки. В любом случае суть одна. Больший объем масла внутри – большая стойкость к продолжительным нагрузкам с разной амплитудой и как следствие, меньший нагрев. Большая стойкость, в данном случае – отсутствие эффекта вспенивания масла и потери рабочих характеристик. Гонка может быть и в пустыне, где температура на улице плюс 40-50 градусов.

Также в выносном резервуаре имеется отсек для закачки инертного газа (как правило, азота), который имеет низкий коэффициент расширения при нагреве, что обеспечивает практически одинаковую характеристику газового подпора во всем диапазоне работы.

Часто спортивная подвеска выполнена «перевернутой», а именно шток амортизатора «спрятан» внутри стойки, т.е. находится внизу. Из явных плюсов:

• на шток нет изгибающих нагрузок;
• на шток нет внешнего механического воздействия, т.к. не летят камни, пыль, влага.

То есть, когда вы смотрите через витки пружины и видите полированную трубу большого диаметра – это только корпус амортизатора, который по тефлоновым направляющим скользит в корпусе стойки.

Работа амортизатора обычного автомобиля осуществляется практически по линейным зависимостям, а именно, чем выше колебания в подвеске, тем выше сопротивление перемещению поршня. Но любой гражданский амортизатор имеет ограничение по работе гидравлики, и при скоростях перемещения поршня около 2 м/c амортизатор «пробивает», гидравлика не справляется.

Спортивный амортизатор рассчитан на гораздо большие нагрузки. К тому же есть принципиальная разница в базовом алгоритме работы амортизаторов на скользких (гравий, грунт, снег) и твердых (асфальт, особенно кольцевой) покрытиях.

В ралли автомобиль постоянно скользит и задача подвески – обеспечить максимально возможный контакт всех колес с поверхностью дороги в скольжении.

В кольце автомобиль движется без явных скольжений, на пределе сцепления шины с полотном, и в этих условиях важно максимально нагрузить опорное колесо, перемещая на него вес.

В гражданском же автомобиле задача сделать езду предельно комфортной, максимально уменьшив колебания кузова.

На рисунке ниже схематически показаны алгоритмы работы подвески (пружина и амортизатор) на гражданском, раллийном и кольцевом автомобиле.
Эскиз графика создан исключительно для наиболее наглядной иллюстрации различных процессов, это не результаты замеров на стенде конкретных амортизаторов.

Здесь хочу остановиться подробнее и разобрать работу каждого типа подвески в различных условиях для разных характеристик.

Сжатие – способность подвески сжиматься при внешнем воздействие на колесо. Обратите внимание, насколько абсолютные величины по сопротивлению сжатию для кольцевого автомобиля больше, чем для раллийного, при скорости штока до 1 м/c. Это важно для понимания анализа ниже.

Диапазон 1 (см. рисунок) – «Low speed» или низкая скорость перемещения штока поршня. Пусть это будут скорости от 0 до 0,25 м/c. На практике это движение по ровной дороге или вход в поворот.

Кольцевой автомобиль должен быть пропорционально жестким в этом режиме. Вся энергия должна уходить в разгон или поддержание скорости, а не теряться на «отработку» раскачки. Если на входе в поворот подвеска мягкая на сжатие, то выберется весь ход амортизатора (который достаточно короткий) и машину «сорвет».

Раллийный автомобиль здесь должен быть гораздо мягче кольцевого, и сопротивление на сжатие должно быть небольшим для обеспечения максимального пятна контакта колес с дорогой и постоянного плавного перераспределения веса. Если на входе в поворот подвеска будет сильно сопротивляться приходу веса на колесо, то автомобиль «сорвет», а не «загрузит».

Диапазон 2а – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1 м/c.

Для кольцевого автомобиля задача – уменьшить сопротивление сжатию, т.к. любая неровность может начать его подбрасывать и разбалансировать. Конструктивно усилие уменьшить практически невозможно (только сложной системой клапанов с электронным управлением), поэтому сопротивление сжатию стараются сохранить хотя бы на постоянном уровне.

На неровной дороге сопротивление сжатию для раллийного автомобиля растет пропорционально самим неровностям, но график пока не резкий.

Диапазон 2b – «Medium Speed», скорость перемещения штока поршня от 1 до 1,5 м/c.

Волны, подбросы и поребрики – враги кольцевого автомобиля. Характеристику в этом диапазоне стараются также сохранить ровной.

В ралли кочки и волны на траектории это норма. Сопротивление сжатию (усилие демпфирования) увеличивается достаточно сильно и пропорционально. Чем больше кочка или подброс, тем лучше подвеска должна сопротивляться перемещению колеса в арку.

Диапазон 3 – «High Speed», скорость перемещения штока поршня от 1,5 м/c и выше.

Малоактуально для кольца, разве что в случае внезапного наезда на высокий поребрик.

А вот тут начинается то, за что все любят ралли: полеты и трамплины! На некоторых спецучастках автомобиль проводит в воздухе не меньше времени, чем на земле. Усилие на шток поршня при приземлении очень большое, соответственно скорость перемещения резко растет – как видно на рисунке – кривая сжатия имеет резкий рост. При приземлении подвеску не должно «пробить», раллийный автомобиль должен «прилипать» к дороге. Этот эффект достигается и за счет правильной характеристики сжатия.

Отбой – способность подвески выталкивать колесо при потере пятна контакта. Это может быть как отрыв колеса при прыжке, так и наезд на яму. Отбой также вступает в работу, когда колесо сначала на кочке ушло в арку. Его тоже нужно вытолкнуть, вернув на землю и обеспечив контакт.

Вообще, настройка отбоя это всегда компромисс, тема неоднозначная. Если сопротивление отбою настроено слишком мягко, то возникает раскачка автомобиля, т.к. колесо слишком энергично выталкивается. Если сопротивление отбою слишком велико, колесо «подвисает» и не возвращается на землю. А дальше может возникнуть эффект «сбора» подвески, когда сопротивление отбою значительно превышает динамическую характеристику пружины и подвеска перестает отрабатывать.

В кольце сопротивление отбою масштабно всегда выше, т.к. используются более жесткие пружины.

Диапазон 1 – «Low Speed», скорость перемещения штока поршня от 0 до 0,25 м/c.

При движении по относительно ровной дороге (кольцо) задача отбоя «успокоить» колесо при наличии жесткой пружины, поэтому величина сопротивлению отбоя очень высокая при практически нулевой скорости хода штока. То есть пружина всегда стремится вытолкнуть колесо, гидравлика удерживает, компенсируя жесткость.

В ралли характеристика похожа, но диапазон сдвинут пропорционально мягкости пружины.

Диапазон 2 – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1,5 м/c.

Идеология базово одинакова. При движении по неровностям, волнам и кочкам пружина стремится вытолкнуть колесо и неподрессоренную массу для возврата в пятно контакта, сопротивление отбою не должно мешать ей это сделать, поэтому по графику характеристика практически не растет. Разве что в ралли сопротивление увеличивается в абсолютном значении при больших неровностях.

В диапазоне быстрых скоростей тенденция такая же.

Как все просто в теории и как сложно порой настроить автомобиль!

Но это еще не все. Помимо трех характеристик (отбой, медленное сжатие, быстрое сжатие), которые мы можем самостоятельно регулировать в достаточно широком диапазоне, подбирая настройки под ту или иную трассу и погодные условия, у продвинутых спортивных амортизаторов бывают еще две системы с регулировками: быстрый отбой (fast rebound) и гидробуфер (сжатие).

На чертеже видно, что при нормальном режиме работы амортизатора (движение по дороге) работает калиброванный канал. Именно он определяет работу амортизатора на отбой. Вращая регулировку на штоке сверху между тестовыми заездами можно изменять проходное сечение, перемещая конус вверх или вниз. Тем самым подбирается наилучшее постоянно проходное сечение, что гарантирует наилучшую работу подвески по отбою на конкретной дороге в данных условиях.

Если же автомобиль прыгает, и особенно если прыжок высокий, но короткий по времени, то за время полета колесо не успевает полностью выйти из арки (не выбран весь ход отбоя) и приземление получается очень жёстким, потому что именно на такое же расстояние будет сжиматься подвеска при приземлении.

Но есть ноу хау. При резком перемещении штока поршня открывается канал большего сечения, вся жидкость моментально получает свободу движения из одной полости в другую и колеса как бы «выпадают» сами под силой тяжести (работа системы на рисунке усилия демпфирования показана черными линиями).

Пересмотрите на видео как прыгает машина WRC – колеса именно «выпадают»! Захватывающе выглядит!

Машина без проблем продолжает ускорение, поскольку полный ход сжатия амортизатора дает возможность «отработать» приземление.

Стоит хоть раз попробовать проехать с такой подвеской, ощущения изнутри непередаваемые. Кажется, ты совсем не прыгаешь, а когда тебе показывают фото, ты не веришь своим глазам – ты летишь и достаточно высоко.

Вы сталкивались с тем, что подвеска пробивается при слишком жестком приземлении или наезде на препятствие? Каким бы большим не был ход сжатия, порой его недостаточно. Инженеры придумали систему, которая называется гидробуфер. Это дополнительный гидравлический демпфирующий элемент, состоящий из клапана и поршня и установленный ближе к концу хода сжатия. При высокой скорости движения штока, когда на ход сжатия остается от 30 до 60 мм, он включается в работу и сопротивление сжатию резко возрастает, тем самым шансы пробить подвеску, получить жесткий подброс автомобиля при наезде на препятствие или пробить колесо сильно уменьшаются.

Исполнение такого элемента может быть разным, но цель у всех одна. У TEIN она называется “H.B.S. – Hydraulic Bump Stopper”, у Reiger – “Double Piston”. Нужная и полезная опция для современного спортивного автомобиля.

Статическая функция пружины – поддержание высоты кузова автомобиля относительно дороги, динамическая – обеспечение плавности его перемещения при движении. В принципе, все просто. Упругий элемент подвески, в профессиональной терминологии – витая цилиндрическая пружина сжатия.

Не буду вдаваться сильно в подробности на тему пружин, т.к. все можно прочитать в интернете. Выделю только самое необходимое.

Обычно используется пружина постоянной жесткости, реже с переменным витком.

Тенденция последних десятилетий в автомобильном спорте – это более мягкая пружина, т.к. инженеры далеко продвинулись в разработках гидравлики амортизаторов и теперь могут добиваться энергоемкости именно амортизатором, а не пружиной.

В кольце обычно используют пружины жесткостью 70-150 Н/мм, в ралли 25-50 Н/мм на гравии и 50-90 Н/мм на асфальте. Конечно, это не догма, пружины могут быть и другой жесткости.

Я раньше и сам считал, что маленький подпружинник в подвеске служит для улучшения ее работы в строго определенном диапазоне. На самом деле его первая задача – это не давать «вывешиваться» основной пружине при максимальном ходе отбоя, что особенно актуально для асфальтовых настроек, когда машина низкая. Часто конструктивно невозможно разместить основную пружину нужной длины, не задирая автомобиль, и рабочий ход подвески получается больше рабочего хода пружины. Подпружинник обычно мягче пружины в несколько раз и не должен влиять на работу стойки. В статическом состоянии он полностью сжат.

Служит для минимизации кренов автомобиля в поворотах.

При крене автомобиля без стабилизатора центр масс (к которому прикладываются векторы ускорений) уходит наверх и смещается наружу, что негативно влияет на устойчивость автомобиля. Вообще, работа с точкой g-force – это сложная инженерно-практическая тема, не буду ее сейчас касаться, это повод для отдельного разговора.

Но есть и ряд негативных факторов при использовании стабилизатора.

Стабилизатор не дает разгружаться внутреннему колесу в повороте, что порой делает машину «недостаточной» на входе в поворот. Могут появляться дополнительные демпфирующие силы.

Если перевести в практическую плоскость, чем больше «зацеп», тем жестче нужен стабилизатор. Если двигаться по голому льду на нешипованном колесе, стабилизатор лучше отключить.

Обычно усилие сопротивления у стабилизатора неодинаково во всем диапазоне его работы. То есть сначала он работает мягко, по мере его скручивания усилие увеличивается.

Стабилизаторы бывают съемными и не съемными, регулируемыми и с постоянной жесткостью. В современныx раллийных автомобилях категории R омологируются по несколько стабилизаторов разной жёсткости для передней и задней оси. На тестах подбираются комбинации под конкретные условия. Но использование активных или регулируемых стабилизаторов запрещено, и сейчас уже не только в ралли. До введения запрета использование стабилизатора с механической регулировкой из салона (да, бывают и такие) позволяло, если пошел дождь посредине гонки, перевести его в самое мягкое положение прямо на ходу.

На гражданском автомобиле она выполнена из резинового материала с металлической обоймой. В центре стоит подшипник качения, чтобы шток амортизатора мог вращаться при повороте колеса автомобиля.

В спортивном автомобиле верхняя опора часто выполнена полностью из металла, без упругих элементов. Лишние упругие колебания тут ни к чему. В центре шарнир сферический, т.к. стойка амортизатора за счет кинематики подвески вращается в трех плоскостях, и подшипник качения работал бы на излом.

Часто опора имеет регулировку, и дает возможность изменять продольный (кастор) и поперечный углы наклона стойки.

Закончить первую часть я бы хотел, сказав пару слов про углы. Каждый из нас хотя бы раз сталкивался с регулировкой углов схождения и развала.

Для кольцевых автомобилей нужен больший угол развала, т.к. автомобиль движется по дуге поворота без скольжения, и, таким образом, мы можем обеспечить большее пятно контакта.

В ралли, наоборот, автомобиль скользит и чем «прямее» стоит колесо, тем больше пятно контакта. Конечно, абсолютно прямо колесо не ставится, небольшой угол развала есть всегда.

Схождение колес может влиять на прямолинейность движения автомобиля при разгоне. Если спереди выставлено расхождение, автомобиль будет «рыскать», но при этом более охотно заезжать в поворот в начальной фазе – входная поворачиваемость будет избыточной.

Если полноприводный автомобиль не стабилен на дуге поворота в небольшом скольжении и норовит «поехать боком», увеличение схождения задних колес поможет ему двигаться по дуге строже.

Иными словами, «углы» (схождение, развал, кастор) – это переменные параметры для разных погодных условий и разных трасс. Углы порой дают даже больше, чем щелчки настроек на амортизаторах.

Более того, углы схождения и развала влияют друг на друга. При больших отрицательных значениях углов развала нужно выставлять расхождение, т.к. иначе при прямолинейном движении колесо автомобиля будет стремиться внутрь по принципу катящегося «бочонка».

Вот мы и перешли плавно ко второй, практической части рассказа о работе подвески Renault Clio R3 Maxi на гравийном и снежно-ледовом покрытиях и особенностях ее настройки. Но это уже в следующей публикации, которая выйдет через неделю-две.

Надеюсь, у меня получилось рассказать про особенности подвески спортивного автомобиля понятным и несложным языком. Пост получился объемным, но надеюсь, легко читаемым.

Автор: Михаил Скрипников
Графика: Никита Абрамов

Гидравлический телескопический амортизатор | Устройство автомобиля



Какое назначение амортизаторов на автомобиле?

Амортизаторы предназначены для гашения колебаний подвески при движении автомобиля по неровной дороге. В настоящее время на автомобилях устанавливают гидравлические телескопические амортизаторы двустороннего действия, в которых гашение колебаний происходит как при подъеме, так и опускании колеса за счет трения перетекаемой в них жидкости из одной полости в другую. При установке амортизаторов у задних колес легковых автомобилей с поперечным наклоном они частично выполняют роль стабилизаторов поперечной устойчивости автомобиля.

Как устроен и работает гидравлический телескопический амортизатор?

Гидравлический телескопический амортизатор двустороннего, действия (рис.160) состоит из резервуара с днищем 1, в котором установлен цилиндр 2. В цилиндре находится шток 5, соединенный с поршнем 3. Шток в верхней части движется по направляющей 4 и уплотнен сальником, предотвращающим вытекание жидкости. Цилиндр соединен с рычагами подвески или с балкой моста, а шток – с кузовом или рамой автомобиля, что позволяет поршню перемещаться па цилиндру при колебаниях подвески. В поршне 3 выполнены два ряда сквозных калиброванных отверстий, закрытых сверху перепускным клапаном 6, а снизу – клапаном 7 отдачи с сильной пружиной 8. В нижней части цилиндра установлены два клапана сжатия 10 и один впускной 9. Внутренняя полость цилиндра заполняется амортизаторной жидкостью АЖ-12Т с присадками, обеспечивающими меньшую вязкость при низких температурах и повышение смазочных и антиокислительных свойств.

Рис. 160. Амортизатор.

Работает амортизатор так. При наезде колеса на препятствие и сжатии рессоры поршень вместе со штоком движется вниз и жидкость из нижней полости перетекает через калиброванные отверстия и перепускной клапан 6 в надпоршневую полость. Так как в этой полости размещен шток 5, занимающий некоторый объем, то вся жидкость из нижней полости цилиндра 2 не может уместиться в верхней полости. Поэтому часть жидкости перетекает через калиброванные отверстия клапана сжатия 10 в резервуар. Если наезд происходит плавно, то клапан сжатия остается закрытым. При быстром наезде давление жидкости под поршнем резко увеличивается и клапан 10 открывается, перепуская жидкость в резервуар.

При плавном отходе колеса от рамы или кузова (съезде колеса с препятствия) поршень движется вверх. Давление жидкости над поршнем повышается, перепускной клапан 6 закрывается, а жидкость перетекает через внутренний ряд отверстий в поршне и через кольцевой зазор между закрытым клапаном – 7 отдачи и его направляющей втулкой в подпоршневую полость. Одновременно открывается впускной клапан 9 и жидкость перетекает из резервуара в цилиндр.

При резком отходе колеса от рамы или кузова скорость движения поршня возрастает, что создает значительное давление жидкости над поршнем. Под этим давлением клапан 7 отдачи открывается и жидкость с меньшим сопротивлением перетекает в подпоршневую полость. При этом перетекание жидкости через впускной клапан 9 продолжается. Следовательно, клапан отдачи разгружает подвеску и амортизатор от больших усилий при резких ходах отдачи, а также при возрастании вязкости жидкости. Характеристика телескопического амортизатора подбирается так, чтобы обеспечивалось усилие перемещения подвески при ходе отдачи в 2-3 раза большее, чем при ходе сжатия. Это достигается подбором сечения отверстий клапанов – и силы сжатия их пружин.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Ходовая часть и дополнительное оборудование автомобиля»

автомобиль, амортизатор, гидравлический телескопический амортизатор, жидкость, клапан, поршень

Смотрите также:

репродукции картин на заказ недорого

Амортизатор автомобиля – элемент подвески предназначенный для гашения колебаний — Словарь автомеханика.

Как устроены амортизаторы.

Сегодня амортизаторы можно встретить повсюду, не только в автомобилях, но и в разных конструкциях и видах транспорта. Однако несмотря на это, их функция остается неизменной и заключается она в погашении колебаний кузова во время движения автомобиля по неровностям. От амортизаторов зависит многое, начиная комфортом и безопасностью пассажиров, заканчивая сцеплением автомобиля с дорожным покрытием и целостностью всей ходовой части.

Существует несколько типов и , отличия которых заключаются не только в конструктивности решений, но еще и в технических возможностях.
Немного истории…

Представьте себе, первые автомобили были напрочь лишены каких-либо амортизаторов, а смягчением колебаний занимались рессоры. Гашение колебаний происходило посредством трения стальных листов друг о друга. Учитывая требования мировой общественности, а также с целью повышения комфорта передвижения, инженерами были изобретены кардинально новые детали, под названием фрикционные диски. Во время движения, колебания автомобильной подвески гасились благодаря дискам, которые вращались относительно друг друга. Недостатком данной технологии стала высокая степень изнашиваемости фрикционных дисков, что способствовало продолжению разработок нацеленных на усовершенствование этих изобретений.

В начале прошлого столетия, снизить раскачку автомобильного кузова удалось благодаря применению технологии предусматривающей движение специальной жидкости, протекающей через специальные отверстия в специально предназначенные для этого пустоты. Впоследствии автопроизводителями был позаимствован данный принцип, после чего его назвали принципом телескопического демпфера. Кстати, данный метод актуален и сегодня, его успешно применяют многие автокомпании. Гидравлический амортизатор такого типа имеет компактный размер и небольшой вес, к тому же прекрасно охлаждается.

Двухтрубные амортизаторы

Данный тип амортизаторов имеет весьма простую конструкцию: внутри большого цилиндра размещен меньший, который полностью заполнен маслом. Амортизатор имеет перемещаемый поршень, который при помощи штока связан с . Популярность двухтрубных амортизаторов сложно переоценить, они по праву заслуживают уважения, благодаря своей простоте, бюджетности и надежности. Недостатком данного типа амортизаторов является склонность к перегреву, во время которого снижается способность амортизаторов к гашению колебаний кузова.

Комбинированные амортизаторы

Амортизаторы этого типа — что-то промежуточное между однотрубными и двухтрубными моделями. Преимущество комбинированных амортизаторов заключается в их сравнительно невысокой стоимости, надежности и неплохой работоспособности. Конструкция и принцип работы подобен двухтрубному амортизатору, есть лишь отличие в том, что пустоты заполнены необычным воздухом, а специальным газом незначительного давления.

Однотрубные амортизаторы

Конструкция этого подвида состоит из: плавающего поршня, одного цилиндра, вмещающего шток, и специальной камеры заполненной газом. Преимуществом данного вида амортизаторов является хорошая, по сравнению с аналогами, охлаждаемость, это достигается благодаря одинарным стенкам, что в итоге способствует их более длительному сроку эксплуатации.

Недостатком однотрубных моделей амортизаторов является низкая, по сравнению с двухтрубными аналогами, эффективность. Это объясняется тем, что клапаны и отверстия демпфера располагаются только на поршне. Этот вид амортизаторов очень «капризный» и довольно хрупкий, стенка цилиндра очень легко сгибается, после чего поршень заклинивает.

Регулируемые амортизаторы

Этот тип амортизаторов широко применим во всем мире, им агрегатируются автомобили начиная с середины прошлого столетия. Изюминка этих амортизаторов — возможность регулировки их настроек. В то время когда изменение настроек во всех остальных производились лишь механическим путем, то данная модель предусматривала настройку и оптимизацию работы устройств при помощи электроники. В процессе эволюции этого типа амортизаторов, корректировка настроек жесткости, силы гашения колебаний происходило в автоматическом режиме, в зависимости от скорости движения машины, крутизны поворота, а также типа дорожного покрытия.

Регулируемые амортизаторы бывают двух типов. Первый тип — в качестве рабочей жидкости используется магнетореологическое масло. В отверстиях поршня установлен магнит, который создает электромагнитное поле, за счет чего меняется вязкость масла что в свою очередь меняет технические характеристики самого амортизатора.
Второй тип способен менять свои характеристики при помощи электромагнитного перепускного клапана.

Ни один автомобиль не в состоянии передвигаться без автомобильных стоек таким образом, чтобы водителю при этом было комфортно, а кузов авто подвергался бы минимальным механическим воздействиям. Автомобильная стойка, или амортизатор, служит для нивелирования вертикальных колебаний транспортного средства, которое движется по неровной дороге. В зависимости от того, как устроена автомобильная стойка, она может служить и другим целям.

Так, автомобильные стойки способствуют минимизации колебаний кузова при резком маневрировании или препятствуют перемещению нагрузки на заднюю ось, которая наблюдается при быстром разгоне транспортного средства, что способствует сохранению постоянного сцепления колес с дорогой. Этот же момент работает и при резком торможении, когда вес авто стремится на переднюю ось. Каждый вид амортизаторов, имеющихся сегодня в продаже служит тем или иным целям, и выбор их не так прост.

Для обеспечения максимального комфорта, сохранности узлов подвески и сохранения кузова, часто устанавливаются амортизационные стойки — систем, состоящих из пружины и самого амортизатора. Свое наибольшее распространение эти элементы получили еще в 70-х годах прошлого столетия, когда и были разработаны. Они могут состоять из амортизаторов различных видов так же, как и пружин — сжимающих или разжимающих. Крепится она сверху к брызговику крыла, для чего используется специальный подвижный узел, а снизу, посредством сайлентблока, к подвижному элементу.

Общее устройство стойки

Вне зависимости от производителя, модели и предназначения амортизатора, его конструкция включает в себя несколько узлов, присутствующих на каждой стойке. Основополагающей частью амортизатора служит рабочий цилиндр, который размещается в корпусе, снабженным ушками для крепления. В соответствии с конструкцией автомобильной стойки, внутри цилиндра может находиться газ или смесь специальной гидравлической жидкости и газа.

В этом же цилиндре расположены уплотнительные кольца, удерживающие рабочую среду в нужном месте, а также перепускные клапаны, благодаря которым осуществляется перемещение рабочей жидкости с разной скоростью. Это необходимо для нормального процесса сжатия амортизатора и возвращение его в исходное положение. Диаметр перепускного клапана определяется производителем автомобильной стойки и самостоятельному изменению не подлежит.

Вне зависимости от того, как устроена автомобильная стойка, ее крепление к кузову авто происходит при помощи штока, а к элементам подвески цилиндром. Для осуществления такой возможности на концах этих элементов расположены опоры. Поверх всей конструкции стойки, для защиты ее важных элементов от грязи и пыли монтируется защитный кожух. В верхней части любого амортизатора имеется уплотняющая манжета, предотвращающая выход из полости цилиндра рабочей жидкости.

Виды амортизаторов

В зависимости от того, как устроена автомобильная стойка, все их модели можно определенным образом классифицировать.

Двухтрубные

Не так давно именно такие автомобильные стойки преобладали в отечественных магазинах. Помимо основного цилиндра, такой амортизатор имеет и дополнительный, также расположенный под защитным кожухом. В нем расположена рабочая жидкость. Конструкция максимально проста, но имеет ряд неприятных недостатков:

Однотрубные

Такая автомобильная стойка устроена иначе, и процесс «миграции» рабочей жидкости осуществляется через встроенные в поршень клапаны. Это исключает возможность аэрации и снижения эксплуатационных характеристик устройства. Кроме этого, такая конструкция лучше охлаждается, что позволяет удерживать авто намного лучше, особенно при маневрированиях. Немалым плюсом такого устройства автомобильной стойки является больший объем рабочей жидкости, нежели в двухтрубных, что повышает срок его эксплуатации.

Гидравлические

В настоящее время исключительно гидравлические встречаются редко, их практически вытеснили амортизаторы газо-гидравлические. Главной их особенностью является высокое внутреннее давление рабочей среды — оно может достигать 20 Атм. Конструкция такого устройства отличается лишь наличием внутри специальных манжет и прокладок, рассчитанных на удержание газа под большим давлением.

Амортизационная стойка

Такое устройство представляет собой амортизатор любого вида и пружину. Она конструктивно позволяет менять клиренс автомобиля, поскольку имеется специальная регулировочная гайка. Конструкция достаточно удобна при установке/замене. Эксплуатационные характеристики такого «комплекса» зависят от характеристик самого амортизатора и пружины.

Как устроена автомобильная стойка

В основе расположен амортизатор, специфика которого определена на заводе-изготовителе, с единственным отличием от обычного — на корпусе присутствует специальная площадка, служащая опорой для пружины. В легковом автомобиле она представляет собой часть подвески, жестко связывающей кузов с колесом. Автомобильная стойка устроена таким образом, чтобы не допускать смещения колес в горизонтальном направлении при движении, хотя в этом ей помогают рычаги, сопряженные с ней. Как устроен такой элемент показано на видео:

Преимущества использования амортизационной стойки

Огромным достоинством всей конструкции стойки большинство автовладельцев считают ее высокую ремонтопригодность, обусловленную простотой элемента. Большинство возникающих в процессе эксплуатации неисправностей, легко заметить и устранить самостоятельно. Она обеспечивает ощутимое снижение ударных нагрузок на кузов — сложный и дорогостоящий элемент любого автомобиля. Установка амортизационной стойки обеспечивает транспортному средству минимальное количество узлов, оставшихся неподрессоренными.

Конечно, не обходится и без минусов. Поскольку этот элемент «забирает» на себя основную часть нагрузок, являясь одним удерживающим элементом авто, она нередко выходит из строя. Даже если стойка полностью исправна, она не полностью исключает передачу ударов на брызговик крыла, который изготавливается из листовой стали. Поэтому он требует усиления, что существенно утяжеляет конструкцию. Это особенно сказывается при постоянной езде по разбитым автодорогам — амортизатор в этом случае быстро теряет свою герметичность. При желании установить усиленный амортизатор, придется потратить приличную сумму.

Устройство амортизатора полностью соответствует функционалу подвески, обеспечивая комфортное передвижение по дорогам с различным покрытием и состоянием. Основным узлом является цилиндр с поршнем, перепускными клапанами. От состава смеси, наполняющей цилиндр, зависит надежность контакта колес с дорогой . Существуют гидравлические, гидропневматические модификации, дублирующие механическую пружину, которая присутствует в некоторых моделях. «Мягкая» подвеска необходима для неровных дорог, «жесткая» лучше держит автомобиль на дороге в городском цикле.

Двухтрубный амортизатор

Устройство стойки двухтрубного типа преобладает на рынке. Гидравлическая смесь при сжатии перетекает из цилиндра меньшего диаметра в больший, сжимает находящийся там воздух. При отбое открывается клапан, жидкость возвращается во внутреннюю колбу. Основными характеристиками масла/газа, использующихся для наполнения колбы, являются несжимаемость, вязкость.

Недостатком схемы является излишнее насыщение смеси воздухом, поскольку, она перетекает из цилиндра в цилиндр через разные клапаны (явление аэрации). При движении машины механическая энергия (колебания корпуса на неровностях дороги) преобразуется в тепловую (расширение/сжатие гидравлической смеси). Двойной корпус хуже охлаждается, поэтому, данное устройство амортизатора недостаточно эффективно. Двухтрубные модели не могут устанавливаться с нижним положением штока, поскольку это гарантирует неправильную работу.

Однотрубная стойка

Устройство амортизатора однотрубного типа отличается от предыдущего варианта встроенными в поршень клапанами (система De Carbon). При использовании гидропневматической смеси газ отделяется от жидкости плавающим поршнем. Охлаждение данной конструкции происходит эффективнее, однако, усложняется конструкция клапанов. В определенных модификациях используются отверстия, канавки. Автомобиль, использующий данное устройство амортизатора, увереннее «держит дорогу». При одинаковых габаритах однотрубная модель имеет больший объем рабочей камеры. Отделение газа поршнем позволяет использовать любые варианты установки (шток вверх/шток вниз). При этом неподрессоренная масса автомобиля снижается.

Недостатками такой стойки являются:

1. уязвимость – узел чувствителен к механическим повреждениям, любая вмятина корпуса гарантирует необходимость замены
2. интенсивный теплообмен – однотрубные стойки зависимы от окружающей температуры, в разную погоду характеристики меняются, подвеска становится мягче в мороз, жестче в жару

Для улучшения характеристик амортизатора производители используют вынос гидравлической, газовой камер за пределы цилиндра. Таким образом, не изменяя размеров, увеличивается объем рабочей смеси, исчезает зависимость от погоды, увеличивается ход штока. Клапаны сжатия, установленные в каналах движения масла, позволяют изменять/настраивать режимы работы (скорость, длина хода штока, жесткость).

Гидравлический амортизатор

Несмотря на простую схему амортизатора, он может изменять характеристики за счет дополнительных встроенных узлов. Каждой марке автомобиля присущи индивидуальные особенности, поэтому, стойки должны учитывать амплитуды колебаний, режимы езды, манеру вождения. При закрытых клапанах, при движении жидкости по обводному каналу, получается абсолютно жесткая система. Открытый клапан компенсационной камеры добавляет системе «гибкости». Разные сечения впускного, выпускного клапанов создают несимметричную систему. Центровые клапана на поршне создают нелинейную «мягкую» систему стойки.

Газо-гидравлический амортизатор

Схема данного амортизатора автомобиля имеет небольшие отличия от предыдущего варианта. Газ под высоким давлением удерживается внутри манжетами, прокладками. Вместо воздуха производители используют азот, либо другие инертные газы. Стойки меньшего диаметра наполнены газом высокого давления, и наоборот. Кроме того, давление газа амортизатора автомобиля в передних, задних узлах так же отличается. На классике ВАЗ пружины устанавливаются отдельно, на других моделях стойки скомпонованы в один узел с наружным расположением пружины, специальным креплением. При этом пружина не всегда является главным элементом узла, а, лишь, дублирует гидравлику.

Высота стойки регулируется гайкой, позволяя менять клиренс автомобиля . Возможно следующее крепление амортизатора автомобиля к кузову, подвеске:

• проушина/проушина
• штырь/штырь
• нижняя проушина/штырь
• нижняя поперечина/верхний штырь
• вставной амортизатор

Наиболее часто используются первые три варианта, как самые удобные в установке.

Роль амортизатора в подвеске авто

Узел предназначен для гашения колебаний кузова автомобиля (вертикальных). Они возникают при поездках по неровной дороге, динамичном наборе скорости, резком торможении. Вхождение на скорости в поворот снижает сцепление колес с дорогой. Разнообразие конструкций, составов смесей обусловлено различными условиями эксплуатации автомобиля. Увеличение вязкости используемой жидкости приводит к повышению «жесткости», повышенному выделению тепла.

Амортизатор нужен для гашения ударов и толчков, которые получает корпус автомобиля через колеса, во время движения. Кроме того, амортизатор обеспечивает надежный контакт колес автомобиля с дорожным покрытием. Так что его назначение – не только комфорт, но и безопасность.Первые автомобили не были оборудованы амортизаторами. Их функцию выполняли рессоры – вибрации гасились за счет трения стальных листов друг о друга. В связи с тем, что скорость, с которой автомобили могли передвигаться, постоянно росла, для комфорта и безопасности приходилось придумывать новые системы. Так, амортизаторы существовали в виде пакета сжатых фрикционных дисков. Это работало следующим образом: диски поворачивались относительно друг друга с усилием, за счет которого и гасились вибрации. От такой конструкции спустя какое-то время пришлось отказаться, так как диски перегревались и быстро изнашивались.Выход был найден в 20-е годы XX века. Решением проблемы стало использование жидкости, которая гасила вибрации кузова, перемещаясь под давлением из одной емкости в другую.

Устройство и принцип работы По своей конструкции амортизаторы можно разделить на несколько основных типов. По структуре их обычно делят на одно– и двухтрубные.Амортизаторы различаются и характером жидкости, которой они наполнены: гидравлические и газовые (с гидравлическим газовым подпором). Существуют и просто газовые амортизаторы, газ в которых находится под очень высоким давлением (порядка 60 атм), но применяются они крайне редко. Принцип же работы у всех типов примерно одинаковый.

Чтобы понять, как работает амортизатор, а точнее – на что эта работа направлена, нужно представлять себе его взаимодействие с другими частями подвески и кузова автомобиля. Итак, амортизатор предназначен для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. В качестве такого элемента может выступать пружина амортизатора,которая закрепляется на нем. Такая конструкция называется стойкой амортизатора. Ее верхняя часть соединена с кузовом машины, а нижняя – с рычагом. Поэтому то, насколько кузов и пружина будут плавно подниматься и опускаться, напрямую зависит от плавности движения деталей самого амортизатора.Теперь остановимся подробнее на общем устройстве амортизаторов. Работа амортизатора основывается на гидравлическом сопротивлении, или сопротивлении газа. В качестве жидкости выступает масло. Существуют , в которых помимо масла сопротивление дает сжимающийся и разжимающийся газ.Сам амортизатор можно условно разделить на цилиндр и поршень. Внутри цилиндра, в зависимости от модификации, находятся камеры либо с маслом и газом, либо с маслом и воздухом. В обоих случаях поршень ходит внутри цилиндра, поднимаясь и опускаясь. В первом случае – поршень перемещается с сопротивлением, которое создается за счет перетекания масла через клапаны в другую камеру. Во втором – поршень сопротивляется давлению, которое оказывает сжимающаяся камера с газом. Важно понимать, что такое сопротивление происходит от того, что газ довольно плохо сжимается и разжимается. Получается, что за счет этих сопротивлений и происходит плавное, размеренное движение поршня, что в результате приводит к гасящему толчки эффекту.

Эксплуатация Определить неполадки, связанные с работой амортизатора не представляет особого труда: при попадании на кочки автомобиль заметно трясет, слышны характерные постукивания. Основной проблемой, связанной с приходом этого устройства в негодность, является то, что процесс этот происходит постепенно, за исключением газо-масляных амортизаторов, которые за счет своей конструкции могут выйти из строя мгновенно. Таким образом, водитель может приспособиться к изменяющемуся поведению автомобиля и не спешить с ремонтом. Тем временем, увеличивается и тормозной путь и износ покрышек, ухудшается рулевое управление. С одной стороны – мелочи, с другой, при экстренной ситуации неисправность амортизаторов может значительно повлиять на ее исход.На автомобилях, которые оборудованы электронными системами торможения (ABS, EBD и т. д.), неисправные амортизаторы часто приводят к сбоям в электронике.

Со времен появления первых автомобилей перед конструкторами стоял вопрос поиска оптимального способа гашения колебаний кузова, возникающих при преодолении неровностей. Наилучшим решением, применяемым и сегодня, стало интегрирование в состав подвески автомобиля специальных устройств — амортизаторов. На данный момент повсеместное распространение получили гидравлические телескопические амортизаторы. Гашение колебаний кузова и колес происходит в них за счет жидкостного трения, возникающего при прохождении жидкости через узкие отверстия в поршне — клапаны. Таким образом, механическая энергия колебаний переводится в тепловую. От характеристик амортизаторов зависят такие важные показатели, как устойчивость, управляемость и плавность хода автомобиля. Современные амортизаторы, имея в своей основе общий принцип работы, отличаются по типам и особенностям конструкции.

Фрикционные амортизаторы

Первые автомобили с рессорной подвеской обладали неприятным свойством: при преодолении неровностей их кузов сильно раскачивался. Изначально данная проблема частично решалась сама собой, поскольку в многолистовых рессорах наблюдался эффект межлистового трения, который способствовал гашению колебаний кузова. Но этого было недостаточно.

Поэтому следующим этапом стало добавление в состав подвески отдельного демпфирующего элемента. Одними из первых таких устройств были амортизаторы сухого трения с фрикционными дисками, разработанные в начале прошлого века.

В 1950-х годах стали применяться поршневые масляные амортизаторы телескопического типа, в основе работы которых лежал принцип жидкостного трения. Их устройство, позаимствованное из конструкции авиационных шасси, применяется в подвеске автомобилей и сегодня.

Функции амортизатора

Передние и задние амортизаторы являются демпфирующими элементами подвески автомобиля. Работая в паре с упругими элементами подвески (пружинами или торсионами), амортизаторы выполняют следующие основные функции:

• гашение колебаний кузова и колес автомобиля
• сохранение контакта колеса с опорной поверхностью
• обеспечение плавности хода автомобиля

Конструкция автомобильного амортизатора

Конструкция гидравлического амортизатора

Амортизаторы бывают двух типов: однотрубный или двухтрубный. От типа амортизатора зависит и его конструкция. Несмотря на это, основные элементы у обоих типов остаются общими. Амортизатор состоит из цилиндра, заполненного специальной жидкостью (маслом), по которому перемещается поршень. Сам поршень соединен со штоком круглого сечения, который, в свою очередь, своей верхней частью крепится к кузову автомобиля. В поршне сделаны отверстия небольшого диаметра (клапаны), через которые проходит жидкость. Для того, чтобы повысить сопротивление потоку жидкости, их делают подпружиненными. Более детальное описание конструкции амортизаторов приводится далее.

Амортизатор соединяется с рычагом подвески или балкой моста. Крепление амортизатора производится через упругое соединение — сайлентблок.

Принцип действия амортизатора

Масляные амортизаторы работают по принципу преобразования энергии жидкостного трения в тепловую. Перемещающийся шток с поршнем заставляет масло перетекать через небольшие клапаны, тем самым создавая сопротивление его движению. Максимальный ход штока с поршнем ограничивает отбойник амортизатора. Передние амортизаторы воспринимают достаточно большую нагрузку, поэтому их делают более усиленными по сравнению с задними.

Классификация амортизаторов

Двухтрубный амортизатор

Схема двухтрубного амортизатора

Двухтрубный амортизатор состоит из соосных цилиндров, один из которых помещен внутри другого. Шток с поршнем перемещается во внутренней полости — рабочей камере. Она сообщается с внешней, частично заполненной воздухом либо азотом через донный клапан. Камера, заполненная газом, предназначена для компенсации объема жидкости при погружении штока.

Преимущества:

• простая конструкция и невысокая стоимость изготовления
• небольшая длина
• малое внутреннее давление (при утечках небольшого количества масла через сальник рабочие характеристики сохраняются)
• мягкое демпфирование ударов подвески
• лучшая устойчивость к механическим повреждениям

Недостатки:

• вспенивание масла после длительной работы и, как следствие, снижение эффективности демпфирования
• недостаточно эффективное охлаждение
• установка, хранение и транспортировка амортизатора производится только в одном положении — штоком вверх

Двухтрубную конструкцию могут иметь как передние, так и задние амортизаторы. Но все же в большинстве случаев на современных автомобилях двухтрубные амортизаторы устанавливаются на заднюю ось.

Однотрубный амортизатор

Схема однотрубного амортизатора

Однотрубные амортизаторы являются газонаполненными. В их конструкции предусмотрен только один цилиндр, в нижней части которого расположена камера, заполненная газом под давлением 2…3 МПа. Данная камера отделена от жидкости специальным плавающим поршнем и предназначена для компенсации объема жидкости при сжатии амортизатора. Благодаря тому, что газ постоянно поджимает жидкость в рабочей камере, при высокочастотном режиме работы амортизатора предотвращается эффект вспенивания масла (эмульсирование), а также появляется возможность его установки в любом положении.

Преимущества:

• лучшее демпфирование и стабильность
• улучшенное охлаждение по сравнению с двухтрубной системой
• возможность установки амортизатора в любом положении

Недостатки

• большая длина амортизатора
• низкая устойчивость к механическим воздействиям
• высокая стоимость изготовления по причине применения более качественных уплотнений и материалов для корпуса

Однотрубные газонаполненные амортизаторы способны выдерживать серьезные нагрузки без потери рабочих свойств. В основном, они применяются в качестве передних амортизаторов.

Регулируемые амортизаторы с клапаном переменного сечения

Адаптивные (или регулируемые) амортизаторы предполагают возможность изменения демпфирующих свойств (коэффициента демпфирования). Амортизаторы оснащаются электромагнитным клапаном, сечение которого изменяется под воздействием электрического сигнала. Уменьшение сечения затрудняет прохождение жидкости через клапан, увеличивая жесткость амортизатора. Увеличение же сечения клапана, наоборот, делает его более мягким.

Адаптивные амортизаторы с магнитореологической жидкостью

Схема действия магнитореологической жидкости

Регулируемые амортизаторы данного типа заполнены жидкостью с включением металлических частиц. Такое масло меняет структуру под воздействием магнитного поля, которое создается при помощи катушек, встроенных в поршень амортизатора. Благодаря магнитореологической жидкости магнитные амортизаторы изменяют характеристики жесткости за доли секунды. Преимущество адаптивных амортизаторов заключается в возможности изменения характеристики подвески в соответствии с текущими условиями движения: более жесткая подвеска улучшит управляемость и устойчивость автомобиля, а более мягкая повысит комфорт передвижения. Основной недостаток адаптивного амортизатора: высокая стоимость его изготовления.

Спортивные амортизаторы

Спортивные амортизаторы предназначены для работы в условиях экстремальных нагрузок. Их отличает повышенная жесткость и стабильность, обеспечивающие лучшую управляемость автомобиля.

Основные неисправности и срок службы амортизаторов

Течь масла через уплотнительный сальник амортизатора

Наиболее частотная неисправность амортизатора – нарушение герметичности уплотнительного сальника штока. Это происходит в случае повреждения пыльника амортизатора, и, как следствие, попадания грязи на поверхность штока. Повреждение сальника штока ведет к утечке газа и амортизаторной жидкости, из-за чего сам амортизатор утрачивает свои демпфирующие свойства.

При нормальных условиях эксплуатации срок службы амортизаторов может составить 3-5 и более лет. Передние амортизаторы претерпевают большую нагрузку, тем не менее, на новом автомобиле их ресурс составляет примерно 100-125 тысяч километров пробега. Задние же амортизаторы обычно превосходят эти показатели.

Все, что вам нужно знать об амортизаторах

Современный автомобиль — поистине чудо. С таким количеством движущихся частей и синхронизирующими движениями невероятно наблюдать и слышать, как все это ведет к движению вперед. То, как работает автомобиль, — это то, что мы иногда принимаем как должное, потому что все это выглядит банальным и ожидаемым. Но набор компонентов, известных как амортизаторы, работает менее предсказуемо из-за характера их функций.

Амортизаторы являются очень важной частью автомобиля и, возможно, со временем подвергаются наибольшему износу.Они всегда постоянно работают со всей системой подвески автомобиля, и обращать на них внимание на протяжении всего срока службы вашего автомобиля — мудрое решение.

Мы хотим помочь вам лучше понять, что такое амортизатор и что он делает. Читайте дальше, чтобы подробнее изучить этот сложный компонент транспортного средства …

---

Какие они?

Проще говоря, они представляют собой компоненты подвески автомобиля, которые амортизируют и ограничивают движение пружин подвески вверх и вниз.Кинетическая энергия здесь является важным фактором, потому что цель состоит в том, чтобы преобразовать чрезмерное движение из движений вверх и вниз (кинетическая энергия) в другие формы энергии (в данном случае тепловую энергию).

Амортизаторы обеспечивают демпфирующий эффект за счет гидравлической жидкости, содержащейся в самом корпусе. Жидкость работает, обеспечивая необходимое естественное сопротивление и сопротивление, заставляя поглотители двигаться намеренно больше «текучей», чем пружины, расположенные на них. Эффект заключается в контролируемой последовательности движений, которая приводит к контролю качества езды до уровня, удобного как для водителя, так и для пассажиров.

Амортизатор всегда работает со стойкой, другим компонентом подвески, который включает в себя отдельный амортизатор, пружину и прочную раму, предназначенную для выдерживания веса автомобиля.

---

Где они находятся?

В каждом углу вашего автомобиля есть амортизатор, и это имеет смысл, потому что каждое колесо автомобиля будет одновременно перемещаться. В большинстве случаев эти движения будут разными для каждого колеса.

Амортизаторы работают как единое целое в многоблочной системе, известной как подвеска автомобиля. Амортизаторы имеют тонкую цилиндрическую форму, которая соединена с обеими осями автомобиля. Затем пружины окружают каждую из них, и, наконец, колесо соединяется с ним через ступицу колеса.

---

Типы амортизаторов?

У всех амортизаторов есть основная функция: правильно контролировать вертикальное движение автомобиля по дорожному покрытию.Поскольку каждый производитель предъявляет разные требования к конструкции своих автомобилей, амортизаторы могут работать по-разному.

Обычные телескопические амортизаторы имеют простую конструкцию и могут быть установлены как на передней, так и на задней подвеске. Общее практическое правило — заменять их в случае износа, а не ремонтировать.

Амортизаторы типа стойки

заменяют часть системы подвески и должны иметь более прочную конструкцию, чтобы выдерживать большие дорожные нагрузки.Этот тип поглотителя, используемый в основном в легковых автомобилях среднего размера, может быть герметичным или ремонтируемым. Герметичные узлы обычно используются в системах подвески в роскошных автомобилях, в то время как ремонтируемые узлы, получившие название стойки McPherson, имеют сменные картриджи стойки.

Пружинные амортизаторы сиденья сочетают в себе качества как телескопических, так и стоек амортизаторов. Пружинный амортизатор седла представляет собой узел подвески и демпфирующее устройство в единой системе. В отличие от распорок, они не рассчитаны на высокие боковые нагрузки или вес.Кроме того, эти амортизаторы также полностью герметичны и не подлежат ремонту.

---

Эффекты, если они не работают?

Поскольку амортизаторы постоянно работают с пружинами и стойками в системе подвески, они выходят из строя, когда не могут принять дорожные удары и преобразовать эту энергию в тепло или позволить ей перераспределиться. Симптомы отказа амортизаторов делятся на три категории; визуальные подсказки, звуки и качество езды автомобиля.Автомобиль, который сидит немного ниже своего нормального дорожного просвета, может означать проблему с амортизаторами. Кроме того, можно услышать множество лязгающих звуков и ударов, когда автомобиль едет по неровностям и неровностям дороги.

В зависимости от настройки подвески, установленной на рассматриваемом автомобиле, нехарактерно более грубое и загруженное качество езды будет следствием того, что амортизаторы не работают должным образом с подвеской, чтобы должным образом контролировать качество езды.

Когда речь заходит об амортизаторах, следует учитывать, что характер износа не всегда так очевиден. Ухудшение обычно происходит внутри, и может потребоваться некоторое время, чтобы проявиться внешне.

На автомобиле есть и другие компоненты, которые могут указывать на износ амортизатора в той или иной форме. Шины — хорошее место для начала. Покрышки с признаками задира являются надежным индикатором значительного износа амортизаторов. Растушевка — это равномерно распределенные участки концентрированного износа резьбы, которые возникают из-за того, что шина с большей вероятностью подпрыгивает вверх и вниз, буквально отскакивая от поверхности дороги после неровности, вместо того, чтобы оставаться плоской относительно дороги.

Распространенный метод быстрого определения износа амортизатора — это надавить на каждый угол автомобиля, когда он припаркован. Правильно работающие амортизаторы заставят автомобиль сначала подпрыгнуть, а вскоре после этого остановиться. С изношенными амортизаторами автомобиль будет продолжать подпрыгивать еще немного.

---

Как вы их обслуживаете?

Амортизаторы в вашем автомобиле постоянно работают, чтобы должным образом перераспределять дорожные удары, чтобы обеспечить комфорт при езде без резкости. Но знаете ли вы, что есть главный фактор, который может сделать их поведение непредсказуемым? Это будет количество пассажиров, которыми вы загрузите свой автомобиль. У каждого автомобиля есть наклейка на внутренней стороне порога; в нем указан максимально допустимый предел пассажировместимости. Здравый смысл заключался бы в том, чтобы не превышать этот предел и, если необходимо, сделать это редким явлением.

Другие способы продлить срок службы амортизаторов вполне доступны. Разумно проезжайте неровности, не переходите лежачие полицейские на высоких скоростях и всегда проверяйте уровень давления в шинах.

Обычно большинство производителей амортизаторов рекомендуют заменять амортизаторы на отметке 80 000–100 000 км. Что еще более важно, замена амортизаторов должна производиться парами (передние амортизаторы одновременно и задние амортизаторы одновременно), чтобы избежать беспорядочного обращения.

Подсказки 4 Держателя

В зависимости от конкретного типа транспортного средства и условий движения срок службы амортизатора будет напрямую отражать это; некоторые амортизаторы нередко выходят из строя задолго до даты замены или ремонта, рекомендованной заводом-изготовителем. Не заменяйте амортизаторы, чтобы исправить провисание автомобиля, это работа пружин. Важно, чтобы любой ремонт выполнял профессионал.

Также имейте в виду, что не все производители строят свои системы подвески в соответствии с одними и теми же стандартами, и некоторые производители могут выбрать более простую и более хрупкую установку, соответствующую общим намерениям производителя в отношении рассматриваемого транспортного средства. Другие производители могут выбрать более сложную и надежную установку, соответствующую характеристикам автомобиля и целям управляемости.

Tellz Auto — это полный сервис по покупке автомобилей и очень простой в использовании ресурс, который помогает людям найти идеальный автомобиль. Мы считаем, что автомобиль, в котором вы едете, так же важен, как и дом, в котором вы живете. Мы предлагаем рекомендации от начала до конца и поможем договориться о правильном автомобиле . Для получения дополнительной информации позвоните нам по телефону +1 512-400-4243 / +234 (803) 650-2556 или Начните работу здесь сегодня.

Амортизатор

— как это работает

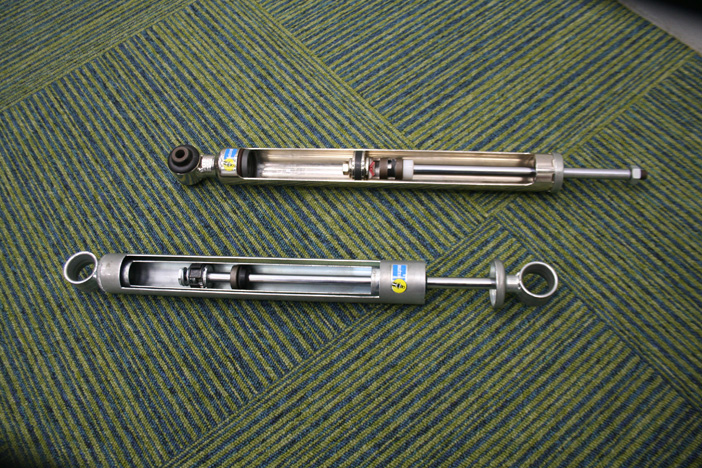

На видео выше из хранилищ Bilstein показано, насколько важны амортизаторы в хорошем состоянии.

Для получения дополнительной информации ознакомьтесь с этой статьей по телефону Кевин Клеменс в Mobil:

Несмотря на то, что амортизаторы используются с первых дней автомобилестроения, они не совсем понятны широкой публике. Даже автолюбители будут пренебрегать амортизаторами на своих автомобилях, а часто и игнорировать их, что ухудшает управляемость и комфорт езды.

Хуже того, изношенные амортизаторы могут быть опасными, особенно во время серьезных маневров, которые могут потребоваться, чтобы избежать аварии. Как мы увидим, к такому простому, но эффективному устройству амортизаторы, похоже, не слишком уважают.

Серьезность ситуации
Как ни странно, несмотря на свое название, амортизаторы не поглощают удары. На самом деле это работа пружин в системе подвески автомобиля. Когда колесо сталкивается с неровностями, оно движется вверх, сжимая и сохраняя энергию удара в пружине.Это сжатие фактически поглощает удар от удара.

Но теперь, когда пружина сжата, она содержит потенциальную энергию, которую необходимо высвободить. Пружина делает это, возвращаясь к своей исходной несжатой длине, одновременно подталкивая кузов автомобиля вверх. В примере старой пословицы «что идет вверх, должно падать»: гравитация тянет вес тела назад, сжимая пружину. Если амортизаторы изношены, автомобиль будет подпрыгивать по дороге после каждой неровности, пока не будет израсходована вся энергия.В худшем случае это подпрыгивание может фактически оторвать шины транспортного средства от земли, что сделает его неуправляемым.

Поднимите амортизаторы
Амортизаторы, более правильно называемые амортизаторами, устанавливаются рядом (или внутри) с пружинами в каждом углу автомобиля. Работа амортизатора заключается в обеспечении сопротивления движению пружины. С технической точки зрения, он делает это, забирая часть энергии, которая используется для сжатия пружины, и превращая ее в тепло.Таким образом, независимо от того, отскакивает ли автомобиль от неровностей на дороге, это движение сдерживается амортизатором, и снова часть кинетической энергии, высвобождаемой пружиной, преобразуется в тепло амортизатором. Это преобразование энергии не дает телу автомобиля подпрыгивать более одного или двух раз, обеспечивая управляемую езду и помогая удерживать шины транспортного средства в безопасном контакте с землей.

Как работают амортизаторы?
Если вы хоть раз махали рукой взад-вперед по воде, то, в принципе, знаете, как работает амортизатор.Сопротивление движению, которое вы чувствуете рукой, изменяется со скоростью — чем быстрее вы двигаете рукой, тем больше энергии требуется, чтобы противостоять сопротивлению воды.

Амортизатор работает примерно так же. Внутри амортизатора находится поршень, который движется внутри трубки, заполненной маслом. Когда поршень движется, масло проталкивается через крошечные отверстия и клапаны внутри поршня, точно контролируя величину сопротивления движению. Это сопротивление движению преобразует энергию в тепло.(Да, амортизатор, который делал свое дело на неровной дороге, нагревается!)

ПОДРОБНЕЕ

KONI | Принципы работы

Все гидравлические амортизаторы работают по принципу преобразования кинетической энергии (движения) в тепловую энергию (тепло). Для этого жидкость в амортизаторе вынуждена проходить через ограниченные выпускные отверстия и системы клапанов, создавая таким образом гидравлическое сопротивление.

Амортизатор телескопический (глушитель) может сжиматься и растягиваться; так называемый ударный удар и отскок.Телескопические амортизаторы подразделяются на:

1. Двухтрубные или двухтрубные амортизаторы, доступны в гидравлической и газогидравлической конфигурации.
2. Однотрубные демпферы, также называемые газовыми амортизаторами высокого давления.

Как работает двухтрубный амортизатор?

Ход отбойника

Когда шток поршня вдавлен, масло без сопротивления течет снизу поршня через отверстия и обратный клапан в увеличенный объем над поршнем.Одновременно некоторое количество масла вытесняется объемом штока, входящего в цилиндр. Этот объем масла принудительно протекает через нижний клапан в трубку резервуара (заполненную воздухом (1 бар) или азотом (4-8 бар). Сопротивление, с которым сталкивается масло при прохождении через нижний клапан, создает удар демпфирование.

Ход отскока

Когда шток поршня вытягивается, масло над поршнем находится под давлением и вынуждено проходить через поршень. Сопротивление, с которым сталкивается масло при прохождении через поршень, создает демпфирование отскока.Одновременно некоторое количество масла течет обратно без сопротивления из трубки (6) резервуара через донный клапан в нижнюю часть цилиндра, чтобы компенсировать объем поршневого штока, выходящего из цилиндра.

Основные компоненты:

• внешняя трубка, также называемая трубкой резервуара (8)
• внутренняя труба, также называемая цилиндром (7)
• Поршень (2), соединенный со штоком поршня (3)
• донный клапан, также называемый донным клапаном (6)
• направляющая штока поршня (5)
• насадка верхняя и нижняя

Как работает однотрубный амортизатор?

Ход отбойника

В отличие от двухтрубного демпфера, однотрубный амортизатор не имеет резервуарной трубки.Тем не менее, необходима возможность хранения масла, которое вытесняется штоком при входе в цилиндр. Это достигается за счет изменения объема масла в цилиндре. Следовательно, цилиндр не полностью заполнен маслом; нижняя часть содержит (азот) газ под давлением от 20 до 30 бар. Газ и масло разделяются плавающим поршнем (2)

Когда шток поршня вдвигается внутрь, плавающий поршень также прижимается вниз из-за смещения штока поршня, таким образом немного увеличивая давление как в газовой, так и в масляной секции.Кроме того, масло под поршнем вынуждено течь через поршень. Возникающее таким образом сопротивление вызывает демпфирование неровностей.

Ход отскока

Когда шток поршня вытягивается, масло между поршнем и направляющей заставляет течь через поршень. Возникающее таким образом сопротивление вызывает демпфирование отскока. При этом часть штока поршня выйдет из цилиндра, а свободный (плавающий) поршень будет двигаться вверх.

Основные компоненты:

• (давление) цилиндр, также называемый рабочим цилиндром (7)
• Поршень (4), соединенный со штоком поршня (5)
• плавающий поршень, также называемый разделительным поршнем (2)
• направляющая штока поршня (6)
• насадка верхняя и нижняя

Что это и как работает? • D S Auto

Наш автомобиль ВСЕГДА трясется, когда мы едем, это просто зависит от того, насколько сильно он трясется.

Амортизатор делает нашу поездку комфортной за счет гашения вибраций автомобиля, возникающих при движении по неровной дороге.

Но вот факт.

Дороги никогда не бывают идеально ровными. (Думаю, малазийцы знают это лучше всех…)

Неровности, дорожная разметка, выбоины или даже несовершенство дороги превратили бы нашу машину в возбужденного кролика, прыгающего вверх-вниз, вверх-вниз, вверх-вниз…

Вы поняли.

Без амортизаторов для гашения этих вибраций мы все равно будем ощущать упругость еще долгое время после того, как проезжаем дорожные неровности.

Вашим детям, вероятно, это понравится, но это определенно неудобно.

Что такое амортизатор?

Амортизатор на самом деле просто масляный насос.

Мы называем это «амортизатором», или «амортизатором», или «демпфером», потому что он поглощает и гасит толчки.

Все, что вам действительно нужно, это поршень, немного масла и вуаля, у вас есть амортизатор.

Однотрубный и двухтрубный — разные версии амортизатора.

Ладно, это не так просто, но общую идею вы уловили.

Он работает вместе с нашей автомобильной подвеской до…

• Смягчает вертикальное движение автомобиля (вверх и вниз). Он берет кинетическую энергию нежелательного движения и преобразует ее в тепловую энергию, которая затем рассеивается в окружающей среде.
• Стабилизирует движение из стороны в сторону. Амортизатор также гасит боковые движения. Он стабилизирует автомобиль, предотвращая чрезмерный наклон кузова и крен кузова во время поворотов или крутых поворотов.
• Поддерживайте контакт шины с дорогой. Амортизатор прижимает вашу шину к поверхности дороги, чтобы шина постоянно прилипала к дороге. Если ваша шина находится в воздухе, вы не можете ни управлять, ни тормозить!
• Уменьшает износ подвески. Наши автомобильные подвески состоят из других компонентов, таких как пружины, рычаги. Наличие амортизатора, смягчающего удар, помогает снизить нагрузку на другие компоненты.

Как работает амортизатор?

История начинается с дорожной кочки.

Когда наша машина сталкивается с неровной поверхностью, она подпрыгивает.

Согласно первому закону Ньютона, движущийся объект будет продолжать движение, если на него не действует внешняя сила.

Он пытается сказать, что если ничто не мешает, наша машина просто будет подпрыгивать. Как этот график здесь.

Знакомый график студенту-инженеру! Отскоки автомобиля подобны синусоидальным волнам. Он колеблется между положительной, нулевой и отрицательной амплитудой.

В идеале мы вообще не хотим вибрации в машине.Другими словами, мы не хотим, чтобы красная линия двигалась вверх и вниз, мы только хотим, чтобы она была ровной на нуле.

Вот тут-то и пригодятся амортизаторы.

Каждый раз, когда автомобиль подпрыгивает, удар передается через наши шины на нашу систему подвески.

По мере того, как подвеска автомобиля подпрыгивает вверх и вниз, амортизаторы постепенно гасят вибрации, и в конечном итоге мы их больше не чувствуем.

Как это.

Амортизатор забирает кинетическую энергию, которая выравнивает амплитуду.Мы называем это демпфированием.

Это достигается путем повторения цикла (i) сжатия и (ii) цикла Extensio n.

Каждый цикл сжатия-растяжения удаляет часть кинетической энергии из вибрации.

Пристегните ремни, потому что вот-вот станет технически!

Этап №1: Сжатие

Цикл сжатия — это когда поршень прижимается.

• При опускании подвески автомобиля энергия пружины передается на верхнюю опору амортизатора.
• Верхнее крепление перемещается вниз, при этом толкая поршень вниз.
• Поршень имеет отверстия (отверстий) a.k.a на поршень, который позволяет просачиваться текучей среды через как поршень движется вниз по трубке высокого давлени.
• Но есть загвоздка! Отверстия очень маленькие и пропускают через них лишь небольшое количество жидкости. Это препятствует движению вниз. Именно в этот момент кинетическая энергия преобразуется в тепловую, что снижает вибрации автомобиля.
• Масло в амортизаторе может нагреваться до 100–120 градусов Цельсия, но тепло быстро рассеивается в окружающую среду.

Этап № 2: расширение

Цикл выдвижения — это когда поршень втягивается вверх.

• Когда автомобиль отскакивает (движется вверх), поршень возвращается в исходное положение.
• При движении вверх действует тот же принцип. Масло проходит через крошечные отверстия, которые снова сопротивляются движению вверх.
• Теперь он готов к следующему циклу сжатия.

Стоит отметить, что эти две фазы происходят в очень быстрой последовательности.

При повторении циклов упругость в конечном итоге становится незаметной.

Как это.

Подводя итоги, это потрясающее видео от jordi3736 прекрасно показывает, как амортизатор гасит вибрации.

Теперь вы, возможно, заметили, что первый цикл удаляет намного больше амплитуды, чем следующий за ним цикл.

Почему?

Потому что амортизатор автоматически подстраивается под дорожные условия.Чем сильнее вибрация, тем она эффективнее.

Если это звучит для вас как тарабарщина, вот отличный пример, который вам может понравиться.

Помните, когда вы были в бассейне? Чем сильнее вы бьете, тем сильнее вода сопротивляется вашему удару.

Наши удары подобны поршню, а бассейн — как масло внутри поршня.

Итак, при большом движении масло будет сильнее сопротивляться движению поршня вниз, что означает, что оно преобразует больше кинетической энергии в тепловую.

Это еще больше замедляет ход подвески.

Круто, правда?

Амортизаторы разные

Огромное количество амортизаторов вас шокирует. (Извините за каламбур: D)

Да, это правда, что все амортизаторы гасят вибрации.

Но для разных типов автомобилей и подвески может потребоваться разная конструкция амортизатора, который может выглядеть по-разному и работать немного по-разному.

Существует так много вариаций.

Если мне нужно перечислить все типы и варианты амортизаторов, это, вероятно, будет статья объемом 10 000 слов.

Никому не нравятся статьи в 10 000 слов. Итак, давайте пока рассмотрим только основные моменты.

Все амортизаторы можно разделить на два основных типа.

Тип № 1: Традиционные гидравлические амортизаторы

Как видите, гидроамортизаторы имеют очень простую конструкцию.

Традиционный гидравлический амортизатор имеет очень простую конструкцию. Он имеет поршень в трубке, заполненной маслом, очень похожей на однотрубные амортизаторы (обсуждаемые ниже), но без газовой камеры.

По состоянию на 2019 год традиционные амортизаторы такого типа редко встречаются в легковых автомобилях из-за проблем с кавитацией, что, по сути, означает, что масло пузырится.

Вот почему.

Масло содержит примерно 10% воздуха . Когда поршень амортизатора быстро поднимается и опускается, молекула воздуха и масла начинает разделяться, образуя пузырьки.Это приводит к значительному снижению демпфирующей силы — до 35%.

К сожалению, это делает нашу поездку менее комфортной.

Тип № 2: Амортизаторы давления газа

Это газовый амортизатор с катушкой, который визуально очень похож на стойку. Но в отличие от распорки, она не является конструктивной частью и не выдерживает вес вашего автомобиля.

Амортизаторы давления газа обычно находятся на задней части автомобиля.

Должен использоваться вместе с пружинной системой.С этим типом амортизатора мы можем использовать винтовые пружины, листовые или пневматические рессоры или торсионы.

Его конструкция обычно очень скудная и упрощенная, с поршневым масляным насосом. Два конца — это шарниры, которые крепятся к поворотному кулаку автомобиля.

Вот и все. Вот и весь амортизатор.

Из-за своей простоты стоимость изготовления очень дешевая. Когда у вас изношенный амортизатор, более экономично просто заменить его, а не ремонтировать.

Наиболее распространенные типы газовых амортизаторов:

• Однотрубные амортизаторы
• Двухтрубные амортизаторы

Однотрубные амортизаторы

Это потрясающее короткое видео от Монро демонстрирует внутренние компоненты однотрубного амортизатора.

Mono- это приставка, означающая «один». Итак, однотрубный амортизатор буквально означает одну трубку.

Трубка разделена на две камеры, разделенные свободно плавающим поршнем.

• С одной стороны напорная трубка заполнена маслом.
• С другой стороны — газовая камера, заполненная сжатым азотом.

Как видите, по сравнению с более традиционным гидравлическим амортизатором, этот тип амортизатора имеет дополнительный компонент — сжатый газообразный азот.

Камера газообразного азота разделена плавающим поршнем (на этом рисунке показана красной линией).

Так зачем нам газообразный азот под давлением?

Ответ — уменьшить вероятность кавитации.

Сжатый газообразный азот действует как сила сжатия на масло, чтобы оно оставалось «плотным и компактным», что снижает вероятность образования пузырьков.

Теперь, поскольку у амортизатора только одна трубка вместо двух, у нас больше места для установки в больший поршень.

При большей площади поверхности поршня масло лучше сопротивляется поршню, что создает большую демпфирующую силу.

Но именно из-за этого однотрубные амортизаторы кажутся более жесткими и жесткими.Однотрубные обычно используются на внедорожниках или полноприводных автомобилях, которые ездят в суровых дорожных условиях.

Двухтрубные амортизаторы

Еще одно отличное видео от Монро. Они даже сравнили разницу между однотрубным и двухтрубным амортизатором.

Twin означает «два», поэтому двухтрубный амортизатор просто означает, что у него две трубы.

• Внутренняя трубка — это напорная трубка, заполненная маслом.
• Наружная трубка содержит газообразный азот.

Таким образом, вместо плавающего поршня, который отделяет газ, азот находится во вторичной трубке двухтрубного амортизатора.

Камера газообразного азота находится во внешней трубе.

Двухтрубные амортизаторы отличаются превосходным производственным процессом, что означает, что их производство немного дешевле, чем однотрубные амортизаторы.

Он также имеет поршень меньшего размера. Благодаря меньшей площади поверхности поршень меньше сопротивляется маслу, поэтому эффект демпфирования ощущается мягче, что делает езду в нем более комфортной.

Кроме того, газ не отделяется, поэтому возможна аэрация. Это приводит к перегреву масла и образованию пены. Вы можете потерять до 35% потери эффективности, когда масло пенится.

Их можно устанавливать только в вертикальном положении. Если вы установите его горизонтально, вы получите масло внизу и газ вверху, что не работает.

Вот краткое описание одно- и двухтрубных амортизаторов.

	Однотрубный	Двухтрубный
No.труб	1	2
Цена	$$	$
Направленность	Может устанавливаться в любом направлении.	Может устанавливаться только вертикально.
Преимущество	На основе производительности. Подходит для пересеченной местности.	На основе комфорта. Годен для езды по городу.

Тип 2: распорки

Стойки обычно находятся на передней части переднеприводных автомобилей.Он делает то же самое, что и обычные амортизаторы, но не только гасит удары, но и выдерживает вес автомобиля.

Struts — это сделка «два в одном». Вы получаете часть подвески И амортизатор.

Объединив цилиндрическую пружину, амортизаторы, верхний рычаг подвески и верхний шаровой шарнир в единый блок, они стали структурной частью системы подвески.

Если вы снимете распорки с автомобиля, ваш передний бампер будет волочиться по земле.

Самый распространенный тип стойки — это стойка Макферсон.

Стойка Макферсон

Стойка MacPherson также имеет цилиндрическую пружину сверху, которая выглядит так же, как амортизатор с койловером. Но обратите внимание на нижнюю часть, вот как вы ее различаете.

Стойка Макферсон обычно находится на передней части автомобиля. Это самая популярная стойка, поскольку она более проста в конструкции и компактна. Он заменяет верхний рычаг, шаровые опоры и резиновые опоры.

Plus, как и амортизатор с катушкой, вы можете установить пружину прямо на стойку Макферсон, сэкономив еще больше места.

Как структурная часть подвески, она спроектирована так, чтобы выдерживать удары и выдерживать боковые нагрузки.

Забавный факт.

Стойка

MacPherson является частью вашей системы подвески, поэтому она напрямую влияет на ваши углы выравнивания (изгиб и ролики). Поэтому, если вы замените стойку, убедитесь, что после этого вы получили выравнивание.

Итог

Ну вот и мягкое введение в амортизатор.

Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в разделе комментариев ниже. Мы с радостью ответим на них.

А пока ездите безопасно и умно!

Как работает подвеска и амортизаторы?

Несмотря на то, что оба они относительно просты для понимания, все же стоит посмотреть, как именно работают подвеска и амортизаторы в автомобиле.

Если вас беспокоит, что это может быть довольно сложно, то можете не сомневаться, что оба этих жизненно важных компонента вашего автомобиля на самом деле работают на довольно простой основе.

Узнайте сметы на ремонт подвески

Ваша подвеска

Во-первых, вам нужно понять, что ваша подвеска на самом деле состоит из ряда различных частей, которые, будучи собраны вместе, влияют на рулевое управление транспортного средства, а также на комфорт езды.

Что вы должны помнить, так это то, что при движении по дороге встречаются бесчисленные неровности и ямы, так как ни одна дорога не является ровной. Когда вы проезжаете яму или неровность, через колесо создается много энергии, которая затем попадает в машину.

Подвеска состоит из ряда компонентов, каждый из которых работает в унисон с другим, чтобы обеспечить вам комфортную езду.

Основная причина существования системы подвески заключается в поглощении энергии, создаваемой неровностями дороги.

Когда вы наезжаете на неровность, пружины подвески поглощают эту энергию, предотвращая ее попадание в машину.

Когда энергия проходит через пружину, работа амортизатора состоит в том, чтобы действительно гасить удар, а также предотвращать слишком сильные колебания пружины.

Эти пружины и амортизаторы затем присоединяются к стойкам, но вся конструкция предназначена для движения вверх и вниз по дороге, и это достигается за счет шаровых шарниров, которые смазаны для обеспечения большей свободы движения при движении.

Другими словами, подвеска передает энергию и максимально удерживает шины на дороге, чтобы обеспечить вам лучшую езду.

Узнайте сметы на ремонт подвески

Амортизаторы

Мы быстро упомянули о них ранее, но стоит еще раз остановиться на деталях. Амортизаторы на вашем автомобиле в основном используют так называемую кинетическую энергию, которая создается, когда ваша подвеска срабатывает при неровности или яме на дороге.

Затем он берет эту энергию, которая, как мы помним, связана с движением, затем превращает ее в тепловую энергию, что означает тепло, и затем позволяет этой энергии рассеиваться по всей раме автомобиля.

На самом деле они работают просто потрясающе. Сам амортизатор действительно имеет форму гидравлического поршня, который содержит жидкость внутри трубки. Когда ваша подвеска движется вверх и вниз, крошечные отверстия позволяют разному количеству этой жидкости проходить через нее.

В результате этого движение поршня фактически замедляется, что приводит к замедлению как пружин, так и самой системы подвески, что означает меньшее движение и более комфортную езду.

Как видите, в амортизаторах очень эффективно используется простая механика. Он распределяет энергию таким образом, что приносит пользу автомобилю и защищает остальную часть подвески от повреждений.

Подвеска и амортизаторы играют важную роль в том, как ваш автомобиль не только работает, но и в том, как он управляется и насколько комфортно на дороге. Без этого жизнь была бы совсем другой и, конечно же, не была бы такой приятной, какой должна быть.

Узнайте сметы на ремонт подвески

Все об автомобиле Подвеска

Нужна ли замена амортизаторов?

Нужна ли замена амортизаторов?

Хотя большинство водителей слышали об амортизаторах. Для краткости их еще называют «амортизаторами» или иногда «амортизаторами». Очень немногие осознают, что они делают, а также насколько они важны для безопасности. Как и все движущиеся части автомобиля, амортизатор со временем изнашивается. Это приводит к необходимости его замены.Знать, когда заменить амортизатор, не всегда очевидно. Сколько прослужит амортизатор, зависит от огромного количества переменных. Марка / модель автомобиля, пройденный пробег и тип дорожного покрытия. В зависимости от того, какое качество амортизатора вы установите, средний срок службы амортизатора составляет 4-5 лет. Имея это в виду, типичный автомобиль может пройти через 3 или 4 комплекта амортизаторов за свой срок службы. Разумно ожидать, что в какой-то момент вам придется заменить некоторые из них. Вот наше руководство по выявлению проблем с вашими шоками.

Первое: что такое амортизатор?

Проще говоря, амортизатор контролирует нежелательные движения кузова автомобиля. Он делает это, контролируя движение колес. Сами пружины поглощают неровности и изменения дорожного покрытия. В то время как демпфер затем контролирует / демпфирует движение колес после этого. Без них колеса машины будут бесконтрольно подпрыгивать вверх и вниз каждый раз, когда вы наезжаете на кочку. Это не только неудобно, но и опасно! Сочетание этих двух факторов приведет к тому, что шины потеряют контакт с землей.

Выбор типичных конструкций передних и задних амортизаторов По сути, работа амортизатора заключается в поддержании равномерного контакта шин с дорогой. То, как они это делают, варьируется от машины к машине, но принцип один и тот же. В более спортивных моделях демпфирование «жестче», что может показаться немного менее комфортным. Это означает, что движения кузова автомобиля контролируются более жестко. . В большинстве современных автомобилей используются телескопические амортизаторы, в которых поршень и клапаны расположены внутри маслонаполненной трубки.Они называют их гидравлическими амортизаторами, и когда колесо поднимается, амортизатор укорачивается. Масло нагнетается внутрь амортизатора через небольшие отверстия в поршне. Это замедляет и контролирует движение колеса, поскольку пружина колеблется. У некоторых более сложных амортизаторов есть дополнительная газовая камера внутри этой конструкции. Это позволяет лучше контролировать и «смягчать» движение. Также существует множество различных типов адаптивных или электронных систем демпфирования. Можно изменить жесткость амортизатора на ходу в соответствии с дорожным покрытием или предпочтениями водителя.

Как определить, нужна ли замена амортизаторов.

По мере износа амортизаторов они становятся менее эффективными. Например, затухание становится все меньше и меньше. Поскольку эффективность ударов снижается, среднему автомобилисту не всегда легко это понять. Вы можете осмотреть их в пределах колесных арок на предмет утечки. Пятна масла — явный признак, вам следует заменить демпфер как можно скорее. Такой износ также является мгновенным отказом NCT / MOT. Не все изношенные амортизаторы протекают, поэтому не полагайтесь на этот метод.Зубчатые провалы на шине — еще одна вещь, на которую следует обратить внимание на краях шины. В техническом названии для этого используется чашечка, и хотя другие изношенные детали подвески могут вызвать повреждение или износ, чаще всего это случается с изношенными амортизаторами.

Область, обведенная кружком на амортизаторе, показывает потемнение в месте утечки масла из уплотнения. Об этом для визуального осмотра. Затем вам нужно знать о необычных шумах в подвеске, особенно при быстрой последовательности ударов. Звуковые признаки износа — это частый глухой стук.Этот шум представляет собой звук удара шины вверх и вниз по дороге. Это не сам амортизатор). Другие шумы, на которые следует обратить внимание, — это удары и дребезжание, которые могут указывать на то, что амортизаторы или другие втулки подвески, вероятно, нуждаются в замене.

Прочие признаки износа

Увеличенный тормозной путь — еще один способ определения изношенных амортизаторов. Один из признаков — крен машины при торможении. Плохое прохождение поворотов — другое. Все это сложно оценить, если вы не знаете о динамических возможностях вашего автомобиля.Вам нужно знать, какие они и как изменились. Сказав это, если вы думаете, что машина не так хороша в управлении или не так безопасна на дороге, как раньше, обратитесь к хорошему механику, чтобы проверить шоки. Быстрый и грязный тест, который вы можете попробовать самостоятельно, — это просто сильно надавить на крыло автомобиля. Обязательно двигайтесь быстро и посмотрите, не подпрыгнет ли он. Работающий демпфер сожмется, отскочит и сразу же осядет. Полностью вышедший из строя демпфер, вероятно, несколько раз подпрыгнет, прежде чем снова осядет.Это труднее обнаружить с современной конструкцией подвески со стойками McPherson, но тем не менее стоит попробовать.

Замена амортизаторов.

Хотя замена амортизаторов — не самая сложная операция по техническому обслуживанию автомобиля, мы рекомендуем оставить ее на усмотрение специалистов, если только вы не разбираетесь в гаечных ключах и не имеете под рукой такие инструменты, как пружинные компрессоры. (Тем не менее, в ближайшие месяцы у нас будет видео-руководство по их замене). Независимо от того, выполняете ли вы работу самостоятельно или нанимаете профессионала, который сделает это за вас, настаивайте на замене амортизаторов попарно, в задней или передней части автомобиля.Это обеспечивает постоянные уровни демпфирования по оси. (Дисбаланс в характеристиках демпфирования слева направо более 30% приведет к отказу NCT / MOT).

При установке имейте в виду, что некоторые амортизаторы предназначены только для одной стороны автомобиля. Заказывая новые амортизаторы, вы должны знать, что существуют разные типы амортизаторов, которые физически подходят вашему автомобилю. Например, Volkswagen Golf Mk5, как и наша проектная машина, была стандартным хэтчбеком со стандартными амортизаторами, была версия GTi с более прочными спортивными амортизаторами и коммерческая версия с мощными амортизаторами, все они выглядят практически одинаково и все подходят, но все подойдут. обладают очень разными характеристиками управляемости, поэтому при покупке новых амортизаторов важно внимательно изучить все технические детали.Мы также рекомендуем никогда не устанавливать подержанные амортизаторы.

И напоследок …

Хотя вы можете управлять автомобилем на изношенных амортизаторах, вам не следует экономить на них, поскольку они являются неотъемлемой частью всего, что делает автомобиль, особенно торможения и поворотов. На сильно изношенных амортизаторах тормозной путь может увеличиться; машина могла «проскочить» дорогу в середине поворота по ухабам; или он может отреагировать неожиданным образом во время аварийного маневра, поэтому при первых признаках проблемы замените их.Некоторые из наших бестселлеров: амортизаторы Monroe | Кони Амортизатор | Амортизаторы Sachs

Как работают шоки | Shock Shop

Что делает амортизатор?

Все автомобили имеют пружины, регулирующие высоту транспортного средства. Амортизаторы (амортизаторы) управляют этими пружинами. Если ваши амортизаторы неисправны, пружина оттолкнет вашу шину от дороги.

Если мои тормоза в хорошем состоянии, возникнут ли у меня проблемы с остановкой?

Вы все равно остановитесь, но изношенный амортизатор повлияет на эффективность вашего тормозного пути.Ваши тормоза просто замедляют вращение ваших колес. Как скоро вы остановитесь, зависит от того, насколько сильно ваша шина контактирует с дорогой. «Это работа ваших амортизаторов». Один изношенный амортизатор может увеличить тормозной путь до 2 метров на скорости 50 км / ч.

Если мои амортизаторы изношены, замечу ли я это, когда веду машину?

Амортизаторы изнашиваются постепенно. Мы часто не замечаем, что они носятся, когда корректируем свои привычки вождения. К сожалению, это не ограничивает потенциальную опасность езды на изношенных амортизаторах.

Если моя машина только что прошла проверку безопасности, будут ли мои амортизаторы в порядке?

В целях безопасности амортизаторы ваших автомобилей почти всегда будут проверяться на предмет утечек или сломанных креплений. Однако, чтобы убедиться, что ваши амортизаторы работают эффективно, автомобиль должен пройти электронное испытание на удар или испытание на отскок, проводимое экспертом по безопасности амортизаторов. В магазине амортизаторов это бесплатно и займет всего две минуты. Это того стоит для вашего спокойствия и безопасности вашего автомобиля и пассажиров.

A Техническое описание работы амортизаторов от monroe

Давайте начнем обсуждение амортизаторов с одного очень важного момента: несмотря на то, что многие думают, обычные амортизаторы не выдерживают вес автомобиля.Вместо этого основной задачей амортизатора является управление движением пружины и подвески. Это достигается путем преобразования кинетической энергии движения подвески в тепловую энергию или тепловую энергию, которая рассеивается через гидравлическую жидкость.

Амортизаторы — это в основном масляные насосы. Поршень прикреплен к концу поршневого штока и работает против гидравлической жидкости в трубке высокого давлени. Когда подвеска перемещается вверх и вниз, гидравлическая жидкость проталкивается через крошечные отверстия, называемые отверстиями, внутри поршня.Однако эти отверстия пропускают через поршень лишь небольшое количество жидкости. Это замедляет поршень, что, в свою очередь, замедляет движение пружины и подвески.

Величина сопротивления, развиваемого амортизатором, зависит от скорости подвески, а также количества и размера отверстий в поршне. Все современные амортизаторы представляют собой чувствительные к скорости гидравлические демпфирующие устройства — это означает, что чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Благодаря этой особенности амортизаторы адаптируются к дорожным условиям.В результате амортизаторы снижают показатель:

• Отскок
• Ролик или качание
• Прыжок с тормозом и приседания с ускорением

Амортизаторы работают по принципу вытеснения жидкости как в цикле сжатия, так и в цикле растяжения. Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Цикл сжатия

Во время такта сжатия или движения вниз часть жидкости течет через поршень из камеры B в камеру A, а часть через клапан сжатия в резервную трубку. Для управления потоком в поршне и в клапане сжатия есть три ступени клапана.

В поршне масло протекает через масляные каналы, и при низких скоростях поршня в игру вступают стравливания первой ступени, ограничивающие поток масла.Это позволяет контролировать поток жидкости из камеры B в камеру A.

При более высоких скоростях поршня увеличение давления жидкости под поршнем в камере B заставляет диски открываться от седла клапана.

На высоких скоростях предел диска второй ступени переходит в ограничение диафрагмы третьей ступени. Таким образом, контроль сжатия — это сила, возникающая в результате более высокого давления в камере B, которое действует на нижнюю часть поршня и область штока поршня.

Цикл продления

Когда поршень и шток двигаться вверх по направлению к верхней части трубки под давлением, объем камеры А уменьшается, и, таким образом, находится на более высоком давлении, чем в камере В.Из-за этого более высокого давления жидкость стекает через трехступенчатый удлинительный клапан поршня в камеру B.

Однако объем поршневого штока был удален из камеры B, что значительно увеличило ее объем. Таким образом, объема жидкости из камеры A недостаточно для заполнения камеры B. Давление в резервной трубке теперь больше, чем в камере B, что заставляет впускной клапан сжатия смещаться. Затем жидкость течет из резервной трубки в камеру B, сохраняя напорную трубку полной.

Управление выдвижением — это сила, возникающая в результате более высокого давления в камере A, действующая на верхнюю часть области поршня.

Конструкция амортизатора

В настоящее время используются амортизаторы нескольких конструкций:

• Конструкции с двумя трубками
• Заправленный газом
• PSD
• ASD
• Монотрубка
• Базовая конструкция с двумя трубками

Конструкция с двумя трубками имеет внутреннюю трубку, известную как рабочая или напорная трубка, и внешняя трубка, известная как резервная трубка.Наружная трубка используется для хранения излишков гидравлической жидкости.

Сегодня используется много типов опор амортизаторов. В большинстве из них используются резиновые втулки между амортизатором и рамой или подвеской, чтобы уменьшить передаваемый дорожный шум и вибрацию подвески. Резиновые втулки гибкие, что позволяет перемещаться во время движения подвески. Верхнее крепление амортизатора соединяется с рамой автомобиля.

Обратите внимание, что поршневой шток проходит через направляющий стержень и уплотнение на верхнем конце трубки под давлением.Направляющий стержень удерживает стержень в соответствии с трубкой под давлением и позволяет поршень свободно перемещаться внутри. Уплотнение удерживает гидравлическое масло внутри и предотвращает попадание загрязнений.

Базовый клапан, расположенный в нижней части трубки давления называется сжатием клапана. Он контролирует движение жидкости во время цикла сжатия.

размер отверстия является диаметр поршня и внутренней трубки давления. Как правило, чем больше устройство, тем выше уровни потенциального контроля из-за большего смещения поршня и областей давления.Чем больше площадь поршня, тем ниже внутреннее рабочее давление и температура. Это обеспечивает более высокие возможности демпфирования.

Инженеры

Ride подбирают значения клапанов для конкретного автомобиля, чтобы достичь оптимальных ходовых характеристик, баланса и устойчивости в самых разных условиях вождения. Их выбор пружин клапана и отверстий регулирует поток жидкости внутри устройства, что определяет ощущение и управляемость автомобиля.

Двухтрубная конструкция — газовая заправка

Разработка газонаполненных амортизаторов стала крупным достижением в технологии контроля плавности хода.Это достижение решило многие проблемы, связанные с управлением плавностью хода, которые возникли из-за увеличения количества автомобилей, в которых использовалась конструкция с единым кузовом, укороченная колесная база и более широкое использование более высоких давлений в шинах.

Конструкция двухтрубных газонаполненных амортизаторов решает многие современные проблемы управления плавностью хода за счет добавления в резервную трубку заряда газообразного азота низкого давления. Давление азота в резервной трубке варьируется от 100 до 150 фунтов на квадратный дюйм, в зависимости от количества жидкости в резервной трубке.Газ выполняет несколько важных функций для улучшения характеристик управления плавностью хода амортизатора.

Основная функция заправки газом — минимизировать аэрацию гидравлической жидкости. Давление газообразного азота сжимает пузырьки воздуха в гидравлической жидкости. Это предотвращает смешивание масла и воздуха и образование пены. Пена влияет на производительность, потому что ее можно сжать, а жидкость — нет. При уменьшении аэрации амортизатор может реагировать быстрее и предсказуемее, что обеспечивает более быстрое время отклика и помогает удерживать шину на поверхности дороги.

Дополнительным преимуществом газового наддува является то, что он слегка увеличивает жесткость пружины автомобиля. Это не означает, что газовый амортизатор поднял бы автомобиль до нужной высоты, если бы пружины провисли. Это действительно помогает уменьшить крен тела, раскачивание, клевок с тормозом и ускорение приседаний.

Это небольшое увеличение жесткости пружины также вызвано разницей в площади поверхности над и под поршнем. Чем больше площадь поверхности ниже поршня, чем выше, тем больше жидкости под давлением контактирует с этой поверхностью.Вот почему газовый амортизатор расширяется сам по себе.

Последняя важная функция газовой заправки — предоставить инженерам большую гибкость при проектировании клапанов. В прошлом такие факторы, как демпфирование и аэрация, вынуждали компромиссы в дизайне.

Преимущества:

• Улучшает управляемость за счет уменьшения крена, раскачивания и пикирования
• Уменьшает аэрацию, предлагая больший диапазон контроля над более широким разнообразием дорожных условий по сравнению с негазовыми агрегатами
• Пониженное затухание — удары могут потерять способность демпфирования, поскольку они нагреваются во время использования.Газовые амортизаторы могут сократить эту потерю производительности, называемую fade
.

Недостатки:

• Монтаж только в одном направлении

Текущее потребление:

• Оригинальное оборудование для многих отечественных легковых автомобилей, внедорожников и легких грузовиков

Двойная труба — PSD Design

В нашем предыдущем обсуждении гидравлических амортизаторов мы обсуждали, что в прошлом инженеры по поездкам должны были найти компромисс между мягкими клапанами и жесткими клапанами.Благодаря мягкому клапану жидкость течет легче. Результат — более плавная езда, но с плохой управляемостью и большим креном / раскачиванием. Когда клапан плотный, жидкость течет труднее. Управляемость улучшилась, но поездка может стать жесткой.

С появлением системы газового наддува инженеры-райдеры смогли открыть элементы управления отверстиями этих клапанов и улучшить баланс между комфортом и возможностями управления, доступными в традиционных амортизаторах, чувствительных к скорости.

Прыжка вне контроля скорости жидкости является передовой технологией, которая учитывает положение клапана внутри трубки давление.Это называется позиционно-чувствительным демпфированием (PSD).

Ключ к этой инновации точности клиновидные канавки в напорной трубки. Каждое приложение настраивается индивидуально, подбирая длину, глубину и конусность этих канавок, чтобы обеспечить оптимальный комфорт езды и дополнительный контроль. Это, в сущности, создает две зоны внутри напорной трубки.

Первая зона, зона комфорта, — это место, где происходит нормальное вождение. В этой зоне поршень путешествие остается в пределах диапазона середины напорной трубки в.Конические канавки позволяют гидравлической жидкости свободно проходить вокруг поршня и сквозь него во время его среднего хода. Это действие снижает сопротивление поршня, обеспечивая плавную и комфортную езду.

Вторая зона, зона управления, используется в сложных дорожных ситуациях. В этой зоне поршень перемещается из области диапазона середины трубки давления и за его пределами канавок. Весь поток жидкости направляется через клапан поршня для лучшего контроля подвески автомобиля.Результат — улучшенная управляемость и управляемость без ущерба для комфорта езды.

Преимущества:

• Позволяет инженерам выйти за рамки простой чувствительной к скорости клапана и использовать положение поршня для точной настройки характеристик плавности хода.
• Быстрее приспосабливается к изменяющимся дорожным и весовым условиям, чем стандартные амортизаторы
• Два амортизатора в одном — комфорт и контроль

Недостатки:

• Если высота дорожного просвета транспортного средства выходит за пределы диапазона, указанного изготовителем, ход поршня может быть ограничен зоной управления

Текущее потребление:

• В основном вторичный рынок под торговой маркой Sensa-Trac

Двухтрубная конструкция — ASD

Мы обсудили компромиссы, на которые пошли ездовые инженеры, чтобы объединить комфорт и управляемость в одном амортизаторе.Этот компромисс был значительно уменьшен благодаря появлению газовой зарядки и технологии демпфирования, чувствительного к положению.

Новый поворот в компромиссе между комфортом и управляемостью — это инновационная технология, которая обеспечивает больший контроль при управлении при одновременном повышении комфорта езды под названием Acceleration Sensitive Damping (ASD).

Эта технология выходит за рамки традиционного демпфирования, чувствительного к скорости, для фокусировки и устранения ударов. Такой упор на ударную нагрузку достигается за счет использования новой конструкции клапана сжатия.Этот компрессионный клапан представляет собой механическую замкнутую систему, которая открывает байпас для потока жидкости вокруг компрессионного клапана.

Эта новая конструкция, ориентированная на конкретные приложения, позволяет вносить незначительные изменения в напорную трубку на основе входных сигналов, полученных с дороги. Компрессионный клапан распознает неровности дороги и автоматически регулирует амортизацию, чтобы поглотить удар, оставляя амортизатор более управляемым, когда это необходимо.

Благодаря почти мгновенной адаптации к изменениям состояния дороги, перенос веса транспортного средства лучше регулируется при торможении и поворотах.Эта технология улучшает управляемость водителя за счет уменьшения тангажа при торможении и крена во время поворотов.

Преимущества:

• Повышение управляемости без ущерба для комфорта водителя
• Клапан автоматически подстраивается под изменение состояния дороги
• Уменьшает резкость езды

Недостатки:

Текущее использование:

• В основном послепродажное обслуживание под торговой маркой Reflex.

Однотрубная конструкция

Эти амортизаторы высокого давления газа только с одной трубкой, трубы высокого давления. Внутри трубки давления есть два поршень: разделительный поршень и рабочий поршень. Рабочий поршень и шток очень похожи на конструкцию двухтрубного амортизатора. Разница в фактическом применении заключается в том, что однотрубный амортизатор может быть установлен вверх ногами или правой стороной вверх и будет работать в любом случае. Помимо гибкости монтажа, однотрубные амортизаторы, наряду с пружиной, являются важным компонентом в поддержании веса автомобиля.

Еще одно отличие, которое вы можете заметить, заключается в том, что однотрубный амортизатор не имеет базового клапана. Вместо этого весь контроль во время сжатия и растяжения осуществляется поршнем.

Напорная трубка однотрубной конструкции больше, чем двухтрубная, из-за отсутствия мертвой длины. Однако это затрудняет применение этой конструкции в легковых автомобилях, разработанных в оригинальном исполнении с двухтрубной конструкцией. Свободный плавающий поршень деления проходит в нижнем конце трубы под давлением, отделяя заряд газа и нефти.

Область под разделительным поршнем находится под давлением около 360 фунтов на квадратный дюйм с помощью газообразного азота. Это высокое давление газа помогает выдержать часть веса автомобиля. Масло находится над делительным поршнем.

Во время работы делительный поршень перемещается вверх и вниз по мере того, как шток поршня входит и выходит из амортизатора, при этом напорная трубка всегда остается заполненной.

Преимущества:

• Может быть установлен в перевернутом положении, уменьшая неподрессоренную массу
• Может охлаждаться, так как рабочая труба находится под воздействием воздуха

Недостатки:

• Трудно применять для легковых автомобилей оригинальной конструкции с двухтрубной конструкцией.
• вмятины в трубке под давлением разрушит блок

Текущее потребление:

• Оригинальное оборудование для многих импортных и высокопроизводительных отечественных легковых автомобилей, внедорожников и легких грузовиков
• Доступно для многих приложений на вторичном рынке

.
