Все про водяний насос (помпу) системи охолодження

29 березня 2016

Система охолодження призначена для створення двигуну комфортних умов роботи: охолодження до оптимальної температури, при якій не наступає термічного пошкодження тонко підігнаних деталей. Щоб нормально працював мотор, повинні нормально працювати і всі супутні вузли, в тому числі і охолодження.

Призначення, принцип роботи

Автомобільний водяний насос, він же помпа, призначений для забезпечення примусової циркуляції антифризу в системі охолодження – від двигуна до радіатора і назад. Для адекватного охолодження мотора використовується не тільки штучна конвекція, але і додатковий обдув радіатора за допомогою вентилятора. Зупинка водяного насоса сповільнить рух антифризу до такої міри, що двигун перегріється в лічені хвилини (особливо якщо поломка сталася в спеку).

Принцип дії водяного насоса – перепомповування рідини за рахунок використання відцентрової сили: в робочу камеру надходить антифриз і обертова крильчатка перепомповує його в відвідний патрубок.

Система охолодження двигуна

Якщо розглядати схему руху охолоджувальної рідини, то водяний насос розташовується після радіатора перед двигуном. Таке рішення дозволяє захистити механізм насоса від високих температур: антифриз в нього надходить вже охолодженим.

Конструкція водяного насоса

Насос системи охолодження має досить просту конструкцію з мінімумом деталей: на валу, закріпленому на двох підшипниках, розташовано металеву або пластикову крильчатку, що перепомповує антифриз по колу. Для герметизації з’єднання валу і робочої камери використовується сальник, а для ущільнення стиків патрубків – прокладки зі спеціальної гуми. Вся конструкція укладена в міцний металевий корпус з алюмінію або чавуну, стійкий до вібрації і перепадів температур.

Вал помпи приводиться в дію від колінчастого вала двигуна через шків, тобто механічним способом. Таким чином, водяна помпа починає працювати одночасно з двигуном, і чим вища швидкість автомобіля (більше обертів вала), тим активніше йде рух антифризу в системі.

Встановлюється насос на корпусі двигуна на спеціальну прокладку, що гасить вібрацію при роботі механізмів.

Слабкими місцями водяної помпи можна вважати деталі, схильні до тертя і навантажень: сальник і підшипники. Як правило, поломка насоса пов’язана саме з ними.

Найчастіше виходить з ладу сальник: через його зношування охолоджувальна рідина потрапляє на підшипники і змиває з них мастило, після чого вони приходять в непридатність.

Принципова схема торцевого сальника:
1. Обертове кільце. 2. Стаціонарне кільце.
3. Ущільнювальна манжета. 4. Притискна пружина.

Пружина в сальнику виконує функцію підлаштовування: завдяки їй кільця, що труться, щільно притиснуті один до одного, незалежно від ступеня зносу.

Ресурс водяної помпи становить від 60 до 160 тис. км (а в деяких випадках і більше), а вихід з ладу обумовлений механічним зношенням.

Регламента заміни помпи немає, але найчастіше її змінюють одночасно з кожною другою заміною ременя ГРМ, і тоді ж роблять профілактичну перевірку ременів генератора.

Як правило, водяний насос не ремонтують: підгонка деталей настільки точна, що розбирання та збирання технічно недоцільні. Тому при поломці легше і швидше поставити новий насос, ніж робити трудомісткий і ненадійний ремонт.

Ознаки несправності

Протікання антифризу. При порушенні герметичності будь-якого з ділянок системи охолодження антифриз, що знаходиться в ній під тиском, починає підтікати. Це можна виявити при огляді автомобіля або після стоянки з плям на асфальті;

Дренажний отвір, з якого підтікає антифриз
при зношуванні або потіканні сальника

Зниження рівня антифризу – прямий наслідок протікання;
Помпа починає шумно працювати – ознака зносу підшипників;
У салоні запах охолоджувальної рідини;
При прогрітому моторі не працює грубка – дме холодне повітря;
Перегрівається двигун, про що сигналізують датчики та індикатори. Перегрів двигуна – одна з найсерйозніших проблем, здатна за лічені хвилини привести його в непридатність;
При огляді вал насоса має люфт: його можна похитати з помітною амплітудою. Такий люфт – однозначна ознака зношення підшипників, навіть якщо помпа ще працює.

В крайніх випадках зношення сальника і підшипників призводить до того, що вал від навантаження і перегріву зношується, після чого ламається і заклинює механізм.

Причини несправності водяного насоса

Основною причиною несправності водяного насоса є механічне зношування частин тертя: сальника, підшипників, вала, шківа. При протіканні сальника антифриз потрапляє на підшипники і за короткий час змиває з них мастило, після чого вони ламаються і вал насоса заклинює.

Прискорюють знос насоса бруд і домішки, що потрапляють в антифриз. Вони можуть вивести з ладу не тільки пари тертя, але і крильчатку.

Неякісний антифриз без антикорозійних присадок викликає окислення металевих поверхонь і псує гумові прокладки та ущільнювачі.

Використання води замість антифризу викликає утворення накипу, який відкладається на частинах системи охолодження, в тому числі на водяній помпі.

Сучасні автомобілі не розраховані на застосування води!

Швидке зношення підшипників може бути викликане неправильним натягом шківа – занадто сильним (більше навантаження на одну сторону підшипника) або занадто слабким.

Кавітаційна ерозія – наслідок утворення бульбашок в охолоджувальній рідині (низька якість, використання протипінних присадок, низький рівень ОЖ в системі). Дрібні бульбашки з часом псують металеві поверхні, спричиняючи круглі виїмки в них.

Кавітаційний знос крильчатки

В корпусі можуть утворитися тріщини від перепадів температур, вібрації, навантаження (охолоджувальна рідина в системі знаходиться під тиском, що підвищує температуру її кипіння). Та й просто неякісний насос може не витримати умов експлуатації.

І, нарешті, лагодження водяного насоса не гарантує його довгої і якісної роботи. Погано відремонтований механізм відмовляє в самий невідповідний момент.

Профілактика несправностей

Усім хочеться, щоб будь-яка деталь автомобіля працювала якомога довше. Що впливає на термін служби паливного насоса?

Якість антифризу, своєчасна його заміна і контроль рівня. Це, мабуть, один з головних чинників нормальної роботи всієї системи охолодження: від сорочки двигуна до радіатора;

Чистота в системі охолодження. Відсутність твердих частинок і домішок сповільнить зношення помпи;
Своєчасна заміна прокладок ущільнювачів патрубків, які псуються («дубіють» і тріскаються) під впливом охолоджувальної рідини і високих температур.

Одним з найважчих наслідків несправності водяного насоса – закипання охолоджувальної рідини і перегрів двигуна, особливо на спеці в пробках. Стоячи влітку в міських заторах, потрібно відстежувати температуру мотора і не допускати критичного нагріву. А в далеких поїздках завжди мати запас антифризу для доливання.

Про те, як вибрати новий водяний насос і яким брендам віддати перевагу – наш «Гід покупця».

Инструкция по определению неисправностей помпы двигателя

46840 просмотров

Посмотреть помпы в каталоге «АВТОмаркет Интерком»

Водяная помпа может стать причиной перегрева двигателя автомобиля и может стать причиной ее повреждения. Если поврежден приводной ремень или его крыльчатка, то чаще всего неисправен водяной насос, и требуется его осмотр и возможный ремонт.2

Если в автомобиле включить «печку» в салоне авто на всю мощность, то при движении стрелки индикатора температуры будут выше средней отметки. Если вам надо остановить автомобиль, то заранее выберите место и при необходимости перестройтесь. Затем заглушите двигатель и проверьте состояние радиатора. Если его температура значительно выше средней, то наверняка, водяной насос вашей машины окончательно вышел из строя. Чтобы быть уверенным в своей правоте, то потрогайте приводной ремень помпы. Если его температура значительно выше обычной, то можно говорить о том, что ремень помпы неисправен.

Если вы заметили посторонний шум, и почувствовали запах смазочной и охлаждающей жидкости из-под капота автомобиля, то необходимо констатировать, то у вас сломался водяной насос. Кроме того, при поломке водяной помпы можно заметить неполную циркуляцию охлаждающей жидкости.

Для быстрой диагностики мы советуем включить двигатель автомобиля на холостые обороты.

Для того, чтобы отпустить верхний шланг радиатора, то вам необходимо просто зажать его пальцем. Если водяная помпа работает, то вы почувствуете небольшой толчок охлаждающей жидкости.

Кроме того, постарайтесь определить на ощупь люфт подшипника помпы. Возьмитесь за вентилятор и слегка покачайте вал. Большой люфт говорит о наличии повреждения подшипников.

Есть более простой способ диагностики неисправности водяной помпы, используя обычную белую бумагу. Разложите под автомобилем листы и оставьте их на некоторое время, например на ночь. С утра обратите внимание на состояние бумаги — если она мокрая, то это служит доказательством протечки насоса. Если пятна на листах зеленоватого оттенка, то произошла утечка охлаждающей жидкости.

Своевременно меняйте помпу автомобиля — примерно через 100 000 километров.

И, наконец, о важном – описание замены помпы ваз:

1. Для начала откручиваем сливную пробку на блоке двигателя и готовим заранее подготовленную емкость, чтобы слить жидкость. Если же, вам потребуется замена охлаждающей жидкости, то вам потребуется сливная пробка на радиаторе охлаждения, которую следует открутить и слить жидкость.

2. Снимаем автомобильный аккумулятор (АКБ) и разъединяем колодку электро-вентилятора. Откручиваем 3 болта крепления кожуха вентилятора к радиатору и извлекаем его.

3. Ключом на 17 отпускаем (не откручивая полностью) гайку натяжки ремня генератора, ослабляем натяжку и снимаем сам ремень. После этого, так же ключом на 17 откручиваем гайку крепежа скобы к помпе и отводим скобу в сторону.

4. Придерживая, отверткой, шкив помпы отвинчиваем 3 крепежных болта. Снимаем шкив.

5. Наконец то остается открутить 4 гайки крепежа помпы к двигателю и демонтировать помпу. После этого, зачистить место посадки помпы от следов старой прокладки и грязи, установить новую прокладку и установить новую помпу на автомобиль. Пользуйтесь герметиками.

В магазинах «АВТОмаркет Интерком» можно заказать помпу для любого автомобиля ваз или иномарку.

общая конструкция устройства и принцип работы, описание того, когда включается помпа

Устройство любого автомобиля подчиняется ряду законов. Нельзя обособить различные механизмы и узлы, потому что работа каждой системы так или иначе влияет на работу другой. Говоря о системе охлаждения, водители часто недооценивают роль водяного насоса. А между тем, именно от работы помпы зависит вся «жизнь» двигателя.

Насос охлаждающей жидкости (помпа) в автомобиле: что это, для чего нужен, устройство, как работает

Что такое помпа автомобиля

Помпа — это водяной насос. Только циркулирует она не воду, а охлаждающую жидкость. Помпа относится к системе охлаждения двигателя внутреннего сгорания и призвана обеспечивать принудительное охлаждение силового агрегата. Ведь, как известно, сам по себе тосол (или антифриз) не может гарантировать устранение перегрева мотора.

Общая конструкция устройства, принцип работы

Большинство автомобилей оснащается помпами, очень схожими по своему устройству. Особенно сильно этот принцип заметен при работе с отечественными моделями авто. Местоположение водяного насоса определяется его функциями. На легковых и грузовых автомобилях он находится у радиатора и, так или иначе, связан с ГРМ, так как ремень приводит насос в действие.

Водяной насос всегда приводится в движение гидро распределительным ремнём, поэтому включается в состав мотора

Конструктивно механизм имеет следующее строение:

Валик насоса крепится к крышке корпуса.
На валике фиксируется крыльчатка.
С другого конца помпы имеется привод (то есть шкив), на современных моделях автомобилей шкив сопровождается вентилятором.
Через ГРМ и шкив на сам вал передаётся энергия вращения.
Вал приводит в действие крыльчатку.
Крыльчатка, в свою очередь, осуществляет циркуляцию топлива по системе.

Для чего нужна помпа в автомобиле

Большинство неопытных водителей полагает, что наличие охлаждающей жидкости в системе уже гарантирует качественное охлаждение ДВС. Однако это не так. Для того, чтобы жидкость в бесперебойном режиме поступала на горячую головку цилиндров, необходимо определённое давление. Именно это давление тосола (антифриза) и создаёт помпа.

Соответственно, если вдруг помпа выйдет из строя, система охлаждения полностью теряет свою работоспособность.

Первый признак неисправной работы насоса — наличие капель антифриза в подкапотном пространстве

Когда включается помпа

Помпа включается практически сразу же после включения зажигания двигателя (на разных автомобилях этот период может различаться).

При заведённом моторе жидкость, которая изначально хранится в охлаждённом радиаторе, начинает поступать к водяному насосу. Тосол засасывается в центр крыльчатки и под давлением силы инерции выпускается по шлангам к мотору.

То есть помпа давит на охлаждающую жидкость, заставляя её принудительно циркулировать по системе.

Момент выключения

Водяной насос призван работать всё то время, что двигатель находится в рабочем состоянии. Только так автопроизводитель может гарантировать отсутствие риска перегрева мотора. Поэтому механизм отключается вместе с двигателем.

Основные неисправности и ремонт

Помпа по своему устройству считается простым механизмом. Поломки и неисправности случаются довольно редко. Специалисты сервисных центров выделяют всего три причины, по которым механизм может выйти из строя:

Износ частей и деталей (обычно из-за старения сальника устройство прекращает нормально функционировать).
Изначальный брак водяного насоса.
Некачественный ремонт (даже хорошая деталь не будет обеспечивать циркуляцию жидкости, если была установлена неправильно).

Обычно автовладельцы обращаются за услугами специалистов по ремонту. В некоторых случаях целесообразна замена износившихся элементов — сальника, крыльчатки или армированной манжеты. В редких случаях приходится менять приводной шкив.

Потребуется полностью разобрать устройство и заменить все износившиеся детали на новые

Однако процедура разборки механизма довольно простая: можно самостоятельно разобрать механизм при помощи отвёртки и гаечных ключей и заменить выработанные детали на новые из ремкомплекта.

Производители водяных насосов для иномарок

Одним из самых распространённых производителей автомобильной помпы считается испанская компания Dolz. К слову, технические приспособления для оснащения транспортных средств Dolz производит с 1934 года. Все модели водяных насосов в обязательном порядке проходят сертификацию, а потому и считаются надёжными и качественными в работе.

Изделие имеет высокую цену, однако качество сборки позволяет сэкономить на дальнейшей эксплуатации

Фирма Hepu (Германия) изготавливает водяные насосы практически для всех марок автомобилей — от «Порше» до «Фиата». Линейка продукции концерна насчитывает множество моделей насосов, при этом в производстве каждого изделия особое внимание уделяется внедрению самых передовых технологий.

BGA — производитель насосов и прочих автоузлов из Великобритании. Компания очень строго относится к контролю качества выпускаемой продукции, поэтому каждая помпа служит на протяжении долгих лет.

Производители водяных насосов для российских автомобилей

Белорусское предприятие Fenox производит дешёвые механизмы среднего качества. На каждый товар имеется заводской паспорт и гарантия.

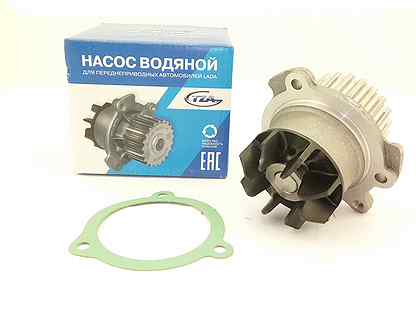

Российский производитель «ТЗА» продаёт помпы для отечественного автопрома сразу в комплекте с уплотнительной прокладкой. Такую деталь удобно менять. Изделия этой компании можно купить практически в любом автомагазине.

Ещё одна российская компания Luzar специализируется исключительно на выпуске водяных насосов. Крыльчатка выполняется из алюминиевого сплава, что обеспечивает лёгкость механизма. К тому же в комплекте идёт не только уплотнитель, но и дополнительный крепёж.

Luzar — один из самых популярных производителей водяных насосов в России

Таким образом, помпа автомобиля — это тот элемент, от которого зависит качественное охлаждение мотора. Стоит внимательно отнестись к выбору нового элемента и ремонту старого, если в этом есть необходимость.

Источник: http://autoclub.su/nasos-ohlazhdayushhey-zhidkosti/

Водяной насос двигателя: устройство, ремонт

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

Радиатор.
Расширительный бачок.
Водяной насос.
Термостат.
Водяная рубашка внутри двигателя.
Комплект патрубков.
Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

Корпус.
Крыльчатка.
Приводной вал.
Подшипник.
Уплотнительное кольцо.
Пружинка зажимная (на старых моделях отечественных автомобилей).
Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Итак, как распознать неисправность водяного насоса:

При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтно-пригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

Снимаем ремень со шкива насоса.
Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
Откручиваем корпус и снимаем помпу в сборе.
С внутренней части демонтируем крыльчатку и стопорные кольца вала.
Проводим выпрессовку приводного вала.
Выпрессуем подшипник, который наверняка остался в корпусе.
Теперь необходимо заменить детали, которые были изношены.
Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

Снимаем приводной ремень со шкива водяного насоса.
Откручиваем болты крепления корпуса от блока цилиндров.
Вынимаем водяной насос.
Сборку проводим в обратном порядке.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

Источник: http://AvtoDvigateli.com/detali/vodyanoj-nasos.html

Как работает водяной насос?

Помпа, или же устройство водяной помпы двигателя внутреннего сгорания автомобиля являет собою насос, который создает принудительную циркуляцию жидкости охлаждения (антифриза) во всей системе охлаждения двигателя внутреннего сгорания.

Данное устройство предназначается для того, чтобы организовать круговорот антифриза или иной охладительной жидкости в системе охлаждения.

Если же данное устройство приходит в неисправность, то возникает серьезное нарушение внутреннего теплового режима двигателя, вследствие чего он будет очень быстро закипать и портиться, а срок его службы будет уменьшаться в разы.

Из-за того, что устройство автомобильной помпы является достаточно простым механизмом, ее поломка происходит довольно редко.

Тем более проблем не будет возникать, если автомобилист тщательно следит за состоянием двигателя внутреннего сгорания. Тем не менее, важно заметить, что даже самая надежная помпа иногда может выходить из строя.

Так, существует несколько причин, по которым данное устройство приходит в неисправность:

непрофессионально выполненный ремонт;
износ узлов устройства и старение сальника;
низкокачественная помпа, которая устанавливалась сначала.

В тех случаях, когда система остается герметической, но все же помпа не может инициировать циркуляцию жидкости по ней, будет возникать увеличение температуры двигателя, о чем будут попросту «кричать» все показания на датчике приборной панели.

Даже непродолжительная и кратковременная езда и эксплуатация транспортного средства в такого рода режиме сможет привести к закипанию устройства радиатора или заклиниванию двигателя внутреннего сгорания.

Иным признаком поломки помпы может служить течь антифриза, которая возникает в зоне ее установки.

Если же протечка не является очень сильной, то это не будет такой страшной проблемой, так как все равно циркулирующая жидкость в системе будет нормально исполнять все возложенные на нее функции, просто ее нужно будет регулярно подливать. Тем не менее, если такая незначительная неисправность возникла, то следует пресечь потенциальную проблему сразу же, так как все течи имеют свойство стремительно увеличиваться в двигателях, которые интенсивно эксплуатируются.

1. Конструкция помпы

Устройство помпы в большем количестве автомобилей является идентичным. В своем большинстве это будет касаться непосредственно автомобилей отечественного производства. Местоположение помпы не нужно будет долго искать, так как она приводится в действие посредством ремня ГРМ и располагается непосредственно возле устройства радиатора.
По конструкции помпа выглядит таким образом: вал прикрепляется в крышке. На него насаживается крыльчатка, посредством движения которого инициируется перемещение в системе жидкости.
С другой стороны вала монтируется шкив приводной, а в некоторых моделях автомобилей еще и вентилятором.
Через ремень ГРМ и шкив приводной на вал будет передаваться энергия вращения двигателя внутреннего сгорания, а сам вал будет приводить в действие устройство крыльчатки, вследствие чего вся система будет работать.
Непосредственно между крыльчаткой и корпусом будет монтироваться сальник, из-за износа которого и возникает множество проблем с помпами.
Если такого рода является плохим, то тосол или антифриз будет постепенно просачиваться в полость к подшипникам, вследствие чего будет происходить вымывание их смазки.
Именно из-за этого подшипники будут работать намного громче, а их изнашивание будет происходить на порядок быстрее, что будет вести к заклиниванию устройства помпы.

2. Принцип работы помпы

Помпа (водяной насос автомобиля) – это один из ключевых элементов жидкостной системы охлаждения любого современного транспортного средства.
Основное предназначение данного устройства заключается в циркуляции охлаждающей жидкости во всей охладительной системе.
Как итог, после прохождения по одному такому кругу жидкостная температура будет снижаться, что восстановит ее способность к охлаждению других деталей.

При заведенном двигателе внутреннего сгорания антифриз, который является охлажденным в радиаторе, будет поступать к насосу – к центру крыльчатки. Как итог, пространство, которое находится между лопастями последней будет полностью заполнено антифризом. Из-за того, что существует воздействие центробежной силы крыльчатка будет отбрасывать антифриз в сторон.
Через специальное отверстие он будет уходить в рубашку охлаждения силового агрегата. Именно таким образом будет обеспечиваться циркуляция в системе охлаждения мотора охладительной жидкости.
Важно также заметить, что для того, чтобы максимально исключить всевозможные подтекания антифриза между блоком цилиндров мотора и корпусом помпы, нужно установить специальную картонную прокладку.
Важно также отметить, что вентилятор, который в большинстве случаев находится непосредственно на шкиве помпы и вместе с ней начинает свою работу, изготавливают из листовой стали или пластика. Для максимального снижения шумности его работы лопасти располагаются Х-образно и под определенными углами.
Для того, чтобы снизить мощность, которая нужна для того, чтобы в движение приводить вентилятор, используются узлы с электромагнитной муфтой.
Именно данное устройство может отключать привод вентилятора, когда температура охладительной жидкости будет снижаться до определенной температуры.
Именно таким образом муфта будет оптимизировать работу системы охлаждения, при этом снижая шумность работы всего агрегата.

3. Замена помпы

Для того, чтобы убедиться в неисправности устройства помпы, следует произвести несколько легких тестов. Первым вариантом является прогревание мотора до температуры рабочей, после чего нужно сжать верхний шланг радиатора.
Если при этом будет чувствоваться, что жидкость продолжает циркулировать в системе, то можно сделать точный вывод, что устройство помпы работает нормально. Во втором варианте следует просто прислушаться к работе помпы. Если при этом слышится гул, то скорее всего деталь подшипника приходит в неисправность.
При этом не стоит дожидаться полной его неработоспособности, следует незамедлительно произвести замену помпы для того, чтобы избежать больших неприятностей.
Теперь следует приступить непосредственно к рассмотрению алгоритма снятия и замены неисправной помпы. Для начала следует снять адсорбер для того, чтобы обеспечить себе максимальные удобства при проведении работы, при этом не отключаются шланги и провода. После этого следует произвести снятие пластикового защитного кожуха с двигателя внутреннего сгорания и кожуха ремня ГРМ.
После следует взять домкрат и поддомкратить правую сторону транспортного средства для того, чтобы переднее правое колесо было вывешенным. Сделать это необходимо для того, чтобы все можно было выставить по меткам. Чтобы было еще более удобно, можно сделать одну пометку посредством белой краски.
К сожалению, придется снять и колесо, так как нужно достичь нижний болт крепления пластикового кожуха.
Если ремень ГРМ находится в хорошем состоянии, то смысла его заменять нет.
Помимо этого, следует произвести снятие помпы не снимая ремень привода генератора, так как это позволит автомобилисту сэкономить много времени.
Тем не менее, шкивы с роликами распределительного вала и сам пластиковый кожух, все же, придется снять. Для этого нужно ослабить все натяжные ролики, после чего произвести снятие с них ремня ГРМ.
После нужно застопорить чем-то плоским шестерни распредвалов. Делается это для того, чтобы их открутить. Но нужно быть очень аккуратным в проведении данной операции, так как их зубья являются достаточно мягкими. Вслед за демонстрированием шкивов можно откручивать и сам пластиковый кожух. После этого можно с уверенностью утверждать, что мы добрались до помпы.
В зависимости от количества крепежных болтов, нужно произвести количество их откручиваний, после чего постукивая слегка ее по корпусу можно пробовать ее вытащить. Важно также подставить емкость для слития охладительной жидкости.
Теперь следует устанавливать новую помпу, при этом убедившись, что она имеет в наличии достаточное количество необходимой смазки. Помимо этого, если прокладка бумажная, следует нанести небольшой слой герметика и дат ему высохнуть.
Сборку, как впрочем и всегда, нужно производить с точностью в обратном порядке.
Сначала устанавливаем на свое место помпу и закрепляем пластиковый кожух. Далее нужно закрепить все шкивы распредвалов по своим местам и одеть ремень ГРМ. По меткам, которые были нанесены ранее, нужно совместить и одеть ремень ГРМ.
Колесом нужно провернуть двигатель и откорректировать необходимую натяжку и положение ремня. После того, как все было установлено, следует долить антифриз или охладительную жидкость.
Вот и все, что следует знать автомобилисту для того, чтобы самостоятельно произвести замену неисправной водяной помпы в автомобиле.

Источник: https://auto.today/bok/3232-ustroystvo-pompy-chto-kachaet-vodu-po-motoru.html

Автомобильная помпа: принцип работы ключевого элемента системы охлаждения

Зачем нужен насос в системе охлаждения? Он также известен в кругах автомобилистов как автомобильная помпа, или водяная помпа двигателя. Зачем нужна эта деталь, как она работает, как устроена и как долго служит?

В продолжении изучения системы охлаждения наших с вами машин мы сейчас рассмотрим этот узел, без которого функционирование охлаждающего контура под капотом авто будет крайне осложнено.

Роль насоса в жизни системы охлаждения

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, вентилятор радиатора, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя. Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

корпус;
вал;
крыльчатка;
приводной шкив;
сальник;
подшипники.

В корпусе специальной формы устанавливается вал – главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Поломка насоса: чем сулит и что делать?

Как Вы уже наверняка заметили, автомобильная помпа является очень простым механизмом, без каких-либо хитрых инженерных решений и ухищрений. Тем не менее, и она может поломаться.

Главным образом неисправности водяного насоса связаны с тем самым злополучным сальником, который может прохудиться и дать течь. Вырвавшийся на волю антифриз, размывает смазку подшипников, вытекает из системы, а значит с помпой нужно что-то делать. Помимо течи, на которую до определённого момента можно и не обращать внимания, есть ещё ряд характерных поломок этого узла. Их немного:

поломка крыльчатки – в этом случае насос просто перестаёт выполнять свою прямую функцию и охлаждающая жидкость по системе не циркулирует или циркулирует очень плохо. Последствия – постоянный перегрев двигателя автомобиля;
заклинивание подшипников вала – эта проблема может проявиться и как следствие подмыва подшипников охлаждающей жидкостью. Ничего хорошего она не сулит, помпа перестаёт качать антифриз, мотор перегревается;
разбалтывание крыльчатки на валу, ухудшение плотности крепления вала, люфт – изначально с такими проблемами можно мириться, но рано или поздно они выльются во что-то более серьёзное.

Можно ли отремонтировать помпу системы охлаждения? Конечно, но назвать такой ремонт целесообразным нельзя. Дело в том, что насос является так называемым расходником, и менять его рекомендуется каждые 60 тысяч километров пробега (или каждые 48 месяцев). Как правило, замена узла проходит вместе с заменой ремня ГРМ.

Таким образом, наши уважаемые читатели, мы с вами рассмотрели что такое автомобильная помпа, её устройство и особенности эксплуатациии. Мы рады, что вы изучаете устройство автомобилей вместе с нами, не комментировать и читать наш блог!

Источник: https://auto-ru.ru/avtomobilnaya-pompa.html

За что отвечает помпа в автомобиле?

Водяная помпа в двигателе служит для создания постоянной принудительной циркуляции охлаждающей жидкости в системе охлаждения.

Устройство

Помпа представляет собой литой корпус, внутри которого расположен вал с жестко закрепленной на нем крыльчаткой. Вал опирается на два подшипника. Для герметичности узла на валу насоса установлен сальник. На конце вала закрепляется шкив для приведения насоса в рабочее состояние.

Расположение

На большинстве двигателей водяной насос расположен в передней части двигателя. При этом насос может быть закреплен неподвижно, а может и служить в качестве натяжки для ремня генератора, например, в двигателях «Opel».

Водяная помпа в двигателе 1.8 TSI

Привод насоса

Вращение вала помпы осуществляется с помощью приводного ремня от коленчатого вала двигателя.

При ослаблении натяжки ремня производительность помпы резко падает, что ведет к повышению температуры охлаждающей жидкости (антифриза) и может закончится перегревом двигателя и его заклиниванием.

Как следствие подобные ситуации приводят к сложному и дорогостоящему ремонту силовой установки, либо ее замене.

Признаки неисправности водяного насоса:

Течь охлаждающей жидкости через дренажное отверстие или из-под посадочной поверхности;
Шум, скрежет, визг при работе помпы;
Люфт вала насоса;
Заедание вала при прокручивании;
Следы коррозии и ржавчины на элементах насоса;
Износ подшипников или вала помпы;

Причины появления неисправностей

Течь антифриза через отверстие для дренажа является следствием загрязнения охлаждающей жидкости. Требуется выполнить промывку системы и смену жидкости.

Утечка из-под посадочной поверхности вызвана неправильной установкой насоса:

Некачественная прокладка;
Несимметричная затяжка корпуса при монтаже;
Появление кавитационных раковин на теле помпы.

Шум при работе и люфт вала насоса вызван износом подшипников вала или самого вала.

Заедание вала при прокручивании вызвано подклиниванием подшипника.

Коррозия и ржавчина на деталях насоса является следствием грязной охлаждающей жидкости.

Преждевременный износ подшипников и вала водяного насоса часто вызван перетяжкой приводного ремня, несоосностью шкивов привода или неисправностью торцевого уплотнения, когда жидкость попадает в подшипники, вымывая заложенную смазку.

При приобретении новой помпы необходимо проверить чистоту вращения вала. Вал должен проворачиваться без заеданий равномерно при полном проворачивании. Если чувствуется заедание в какой –либо точке вращения, это говорит о некачественных подшипниках и от приобретения такого насоса лучше сразу отказаться.

Для поддержания помпы всегда в исправном состоянии рекомендуется периодически проходить диагностику системы охлаждения.

Рекомендуется для продления срока эксплуатации насоса всегда заливать предписанную заводом-изготовителем охлаждающую жидкость и своевременно производить ее замену, согласно регламента техобслуживания автомобиля.

Источник: https://avtoexperts.ru/article/za-chto-otvechaet-pompa-v-avtomobile/

Что такое автомобильная водяная помпа и для чего она нужна?

Автомобильная водяная помпа – это центробежный насос, принудительно обеспечивающий равномерное циркулирование охлаждающей жидкости по всей системе охлаждения двигателя: начиная от радиатора и заканчивая расширительным бачком.

Основное предназначение водяной помпы состоит в том, чтобы организовать непрерывное движение охлаждающей жидкости (антифриза, тосола) по всей системе охлаждения ДВС.

Если насос выйдет из строя, то тепловой режим двигателя будет нарушен, в результате чего он очень быстро перегреется и закипит, что лучше не стоит допускать. Если вы видите, что стрелка датчика контроля температуры ползет вверх, то лучше остановить движение и проверить исправность насоса.

Время от времени проверяйте состояние водяной помпы, проводя ее визуальный осмотр. Для того чтобы убедиться в ее исправности, периодически прислушивайтесь к работе двигателя вашего автомобиля и проводите тщательное обследование места, где находится крепление помпы.

Очень важно, чтобы в этом месте не наблюдалось протечек охлаждающей жидкости, иначе нужно срочно бить тревогу и устранять течь. Благодаря этим действиям вы сможете своевременно заметить поломку какого-либо узла и выполнить ремонт, не доводя ситуацию до критической.

Строение и принцип работы водяной помпы

Конструкция и принцип работы водяной помпы практически на всех моделях автомобилей практически одинаковый, особенно если сравнивать детали отечественных производителей. Про расположение насоса можно сказать то же самое.

Водяная помпа устанавливается рядом с радиатором и при пуске двигателя приводится в действие при помощи гидрораспределительного ремня (ГРМ).

Конструкция помпы состоит из следующих основных деталей: корпус, вал, крыльчатка, приводной шкив, подшипник, сальник и ступица шкива приводов. Вал с крыльчаткой на конце устанавливается в крышке. Вал приводится в движение при помощи ремня ГРМ. Вращаясь, крыльчатка перемещает жидкость в системе, заставляя ее постоянно циркулировать и таким образом охлаждать двигатель.

Приводной шкив устанавливается на другом конце вала, в некоторых вариантах насосов дополнительно ставится вентилятор. Непосредственно на приводной шкив надевается ремень ГРМ. Вращательная энергия двигателя передается через гидрораспределительный ремень и приводной шкив на вал, тем самым заставляя вращаться крыльчатку и приводя в действие работу всей системы.

Очень часто помпа начинает неправильно работать из-за изнашивания сальника, установленного между крыльчаткой и корпусом. Когда сальник вырабатывает свой ресурс, охлаждающая жидкость (тосол или антифриз) начинает просачиваться сквозь него и попадает на подшипники, тем самым смывая смазывающие вещества.

Хорошие мастера знают, что для подшипника это очень плохо, практически губительно. Он без смазки начинает гудеть и в ближайшее время выходит из строя. В этом случае результат один: подшипники заклинивает, и помпа перестает работать.Неисправность водяной помпы: причины и возможные последствия

Причины поломки водяной помпы

Если вы будете своевременно проводить диагностику двигателя и хорошо за ним ухаживать, то водяная помпа отслужит долгое время и не доставит вам неприятностей. Дело в том, что насос представляет из себя достаточно простое устройство и ломается очень редко. Но из всех правил бывают исключения, и помпы это тоже касается.

Существует несколько причин, по которым автомобильная помпа может выйти из строя:

Выход из строя некоторых деталей насоса. Особенно это касается сальника, который изнашивается и дает течь. Бывает так, что ломается крыльчатка или подшипник.
Производственный брак, вследствие которого помпа изначально была низкого качества.
При выполнении ремонта самой помпы или некоторых деталей, расположенных поблизости, слесарь допустил ошибку.

Последствия неисправности водяной помпы

Если водяная помпа не работает и антифриз или тосол не циркулирует по системе, то температура двигателя быстро повышается и стрелка датчика температуры воды на панели приборов начинает подниматься вверх, доходя до критической отметки. Достаточно будет проехать на автомобиле с неисправной помпой совсем немного для того, чтобы охлаждающая жидкость в радиаторе закипела.

Об этом вы узнаете не только по поднимающейся стрелке, но и по появлению испарений из-под капота и характерному запаху кипящей жидкости. Такую ситуацию допускать никак нельзя, иначе двигатель может заклинить. А это уже одна из серьезнейших поломок, которую будет непросто исправить. Скорее всего, придется обращаться в автосервис и на некоторое время остаться без транспорта.

О неисправности водяной помпы может свидетельствовать протекающая в месте ее крепления охлаждающая жидкость. Небольшая протечка для автомобиля не представляет серьезной опасности и допускает дальнейшую эксплуатацию автомобиля. Жидкость будет циркулировать в системе охлаждения, как и обычно.

Ваша задача в этой ситуации – постоянно контролировать уровень антифриза в радиаторе и своевременно его доливать. Но не стоит долго затягивать с устранением неполадки, так как утечка может стать сильнее, и вы уже не сможете своевременно исправлять ситуацию, особенно если усиленно эксплуатируете свой автомобиль.

Распространенные неисправности водяной помпы

Как и говорилось ранее, устройство водяной помпы достаточно простое, поэтому и неисправностей у нее не так уж много. Самые частые и распространенные виды поломок:

заклинил подшипник;
вышла из строя крыльчатка;
крыльчатка плохо держится на валу, т. е. расшаталось ее крепление;
водяная помпа из-за постоянного дрожания двигателя неплотно прилегает в месте крепления, и охлаждающая жидкость сочится наружу.

Особенности ремонта водяной помпы

Водяная помпа двигателя представляет собой разборный механизм, который подлежит ремонту.

При ее неисправности вы можете купить новую и заменить ее, а можете попробовать устранить причину поломки, заменив вышедшею из строя деталь: подшипник, сальник, крыльчатку и т. д.

Многих автовладельцев радует тот факт, что помпа ремонтируется, так как это обходится гораздо меньше, чем замена всей детали.

К сожалению, в большинстве моделей автомобилей водяная помпа расположена в плохо доступном месте, поэтому ее разборка и ремонт может быть реальной проблемой.

В некоторых вариантах автомобилей добраться до насоса можно только снизу. Для этого необходимо загонять автомобиль на эстакаду или смотровую яму.

Затем нужно немного ослабить подушки двигателя и тогда уже получится добраться до водяной помпы.

Некоторые опытные слесаря меняют автомобильную помпу на новую при каждой замене гидрораспределительного ремня или цепи (в зависимости от модели двигателя). Если же водяной насос приходит в негодность раньше, то его, конечно же, нужно сразу менять.

Продолжительность работы помпы напрямую зависит от качественной замены ремня ГРМ и характерных особенностей самой запчасти. Любая часть автомобиля требует присмотра и ухода, и водяная помпа не является исключением. Следите за ее состоянием, и вам не придется ремонтировать или менять деталь.

Источник: https://golifehack.ru/vodyanaya-pompa

Неисправности помпы: симптомы, признаки, причины. Как проверить водяной насос системы охлаждения, определить поломку

В системе охлаждения двигателя вращение крыльчатки водяного насоса обеспечивает циркуляцию антифриза в малом и большом контуре. Неисправности помпы могут не только привести к перегреву двигателя, но и к обрыву ремня ГРМ и последующему капитальному ремонту двигателя. Рассмотрим устройство насоса, симптомы и причины, по которым требуется замена помпы.

Симптомы неисправности

Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту.
Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня.
Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

Как проверить насос системы охлаждения?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей.

К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей.

Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы.

Достаточно будет нанести герметик и установить новую прокладку.

Риск обрыва ремня ГРМ

Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики. Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости).

Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса.

При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ.

Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.

Основная причина поломок

В случае негерметичности сальника или резиновой манжеты охлаждающая жидкость вымывает смазку из подшипников. Проблема многократно усугубится, если вместо качественного антифриза использовать дешевый тосол или воду. Отсутствие противокоррозионных присадок и минимальной смазывающей способности очень быстро «убьет» подшипник помпы.

Но гораздо важнее использование качественно антифриза для долгого срока службы сальника. В месте контакта с приводным валом резиновые уплотнители должны смазываться, чего не происходит при использовании агрессивного тосола, воды.

Источник: http://AutoLirika.ru/soveti/neispravnosti-pompy.html

Устройство автомобилей

Жидкостный насос, или как его называют – помпа, создает в системе охлаждения принудительную циркуляцию жидкости.
Как правило, в системах охлаждения двигателей применяют одноступенчатые насосы центробежного типа. Привод жидкостного насоса обычно осуществляется от коленчатого вала при помощи клиноременной, зубчатоременной или зубчатой цилиндрической передачи.

Жидкостный насос состоит из корпуса, представляющего собой улитку, вала привода, размещенного в корпусе на подшипниках, крыльчатки, которая часто выполняется заодно с валом привода, а также уплотняющих элементов – манжет, сальников и т. п.

Подшипники, на которых устанавливается вал привода с крыльчаткой, чаще всего не нуждаются в периодической смазке – они выполняются закрытыми или уплотненными, и предварительно заполняются тугоплавкой смазкой. Иногда предусматривается смазка подшипников охлаждающей жидкостью — антифризом.

На рисунке 1 представлен жидкостный насос и вентилятор двигателя ЗИЛ-431410, который состоит из корпуса 7, крыльчатки 5 и корпуса 10 подшипников, соединенных между собой через прокладку 6.

Вал 4 насоса вращается в двух шарикоподшипниках 3, снабженных уплотнительными манжетами для удержания масла.

Передний подшипник фиксируется упорным кольцом 2, а задний удерживается от перемещения дистанционной втулкой 11.

Крыльчатка 5 крепится на конце вала. При вращении крыльчатки охлаждающая жидкость из подводящего патрубка 9 поступает к ее центру, захватывается лопастями и под действием центробежной силы отбрасывается к стенкам корпуса 7, перемещается по спирали вдоль стенок и через полые отводы 8 подается в рубашку охлаждения.

Герметичность вращающихся деталей, расположенных в корпусе 7 насоса, обеспечивается самоподжимной уплотнительной манжетой, установленной в крыльчатке и состоящей из уплотнительной шайбы 17, резиновой манжеты 16 и пружины, прижимающей шайбу 17 к торцу корпуса подшипников. Своими выступами шайба 17 входит в пазы крыльчатки 5 и закрепляется обоймой 18.

На переднем конце вала 4 с помощью втулки 12 установлена ступица 13, к которой крепится шкив 14 привода насоса и вентилятора.

Источник: http://k-a-t.ru/dvs_oxl_1/4_nasos/index.shtml

Насос охлаждающей жидкости – устройство, принцип работы и возможные неисправности

Насос охлаждающей жидкости внешне выглядит по-разному, в зависимости от конструкции автомобиля. Но основные узлы этого несложного механизма одинаковы. В своем составе он имеет минимум деталей, обеспечивающих циркуляцию охлаждающей жидкости в системе.

Он является составной частью автомобильного двигателя, от которого осуществляется его привод. Наличие жидкости в системе охлаждения само по себе не обеспечивает нормальный температурный режим.

Только насосом создается необходимое давление, регулирующее теплообмен.

В корпусе расположено большинство деталей. Снаружи видно только шкив или зубчатое колесо. Для изготовления корпуса чаще всего применяется алюминий. Помпа жестко крепится на блоке цилиндров. Место ее прилегания герметично, это достигается установкой прокладки. В районе расположения подшипников корпус имеет дренажное отверстие, через которое удаляются излишки влаги.

Через весь насос проходит вал, который вращается на двух подшипниках. Обычно он стальной, чем обеспечивается высокая прочность. Подшипники закрытого типа, в них заложена смазка, рассчитанная на работу в течение всего ресурса помпы.

Чтобы предотвратить их контакт с рабочей жидкостью, с передней стороны вала установлен специальный сальник.

Без него насос не смог бы работать: он не только предотвращает попадание антифриза на подшипники, но и обеспечивает герметичность конструкции.

От коленвала усилие передается через ремень на шкив. Он применяется на автомобилях, имеющих цепной привод газораспределительного механизма. Такое конструктивное решение ГРП не позволяет применить для привода цепь. Поэтому используется дополнительная ременная передача, которая приводит в действие и другое навесное оборудование: генератор, насос ГУР, компрессор.

На авто с приводом газораспределительного механизма, осуществляемым зубчатым ремнем, он одновременно приводит в действие и помпу. Чтобы исключить проскальзывание ремня, износ его зубьев, вместо шкива используется зубчатое колесо. Привод жестко посажен на ось посредством шпоночного или болтового соединения.

Принудительная циркуляция жидкости осуществляется рабочим колесом, которое находится на оси внутри корпуса. Обычно изготавливается из алюминия, пластика. Оно имеет особую форму в виде изогнутых лопастей или крыльев, за что его назвали крыльчаткой.

Автомобильный насос обеспечивает принудительную циркуляцию антифриза – движение от мотора к радиатору и дальше по кругу. Для более полного охлаждения совместно используется вентилятор, поток воздуха от которого обдувает радиатор. Без водяного насоса движение жидкости замедляется настолько, что двигатель перегревается.

На работающем двигателе антифриз поступает в насос и заполняет пространство между лопастями крыльчатки. Она вращается, создавая центробежную силу. Под ее воздействием жидкость стремительно поступает в полости рубашки охлаждения блока цилиндров. Циркуляция напрямую зависит от оборотов двигателя: чем они выше, тем быстрее движется антифриз по кругу, охлаждая двигатель.

Некоторые модели автомобилей, в частности фирмы Volkswagen, оснащаются отключаемым насосом. Благодаря ему двигатель быстрее прогревается после запуска. Помпа включается, только когда температура достигает 30°. Жидкость не циркулирует, за счет этого происходит быстрое прогревание. Отключаемый насос способствует экономии топлива.

Подача ОЖ прекращается под воздействием специальной диафрагмы. Она не пропускает жидкость, хотя крыльчатка вращается. Рычаги соединяют диафрагму с мембраной, перемещение которой зависит от разрежения. Оно передается от впускного коллектора через магистраль в полость, где установлена диафрагма.

Вакуумный канал воздействует на регулировочный клапан, который входит в систему управления двигателем. Когда он открывается, образуется разрежение, и мембрана перемещается, насос работает вхолостую. После закрытия клапана на мембрану воздействует пружина, и она возвращается в исходное положение. Диафрагма открывается, поступает жидкость, насос начинает работать.

Применяется охлаждающая система с двумя насосами. Назначение главной помпы – поддержание оптимальной рабочей температуры антифриза. Функции второй могут быть разными в зависимости от конструктивных особенностей двигателя:

обеспечивает дополнительное охлаждение, что важно при жарком климате;
поддерживает работу автономного отопителя, включенного в общую систему охлаждения;
охлаждает компрессор на двигателях с турбонаддувом;
прокачивает охлаждающую жидкость на горячем заглушенном двигателе, предотвращая перегрев;
снижает температуру отработанных газов в рециркуляционной системе.

Дополнительные насосы преимущественно оснащены электродвигателем. Они находятся под управлением ЭБУ.

Помпа охлаждения двигателя относится к достаточно простым механизмам, способным отслужить положенный срок без поломок. Она не требует ухода, но правильная эксплуатация продлевает ей жизнь.

Работоспособность зависит от качества охлаждающей жидкости. Антифриз следует менять своевременно, иначе он не только не справляется со своими обязанностями, но и начинает проявлять агрессивность.

Именно под воздействием охлаждающей жидкости, у которой вышел срок эксплуатации, чаще всего ломается насос.

Наиболее распространены следующие поломки водяной помпы:

деформация крыльчатки;
рабочее колесо потеряло жесткость крепления;
заклинили подшипники;
течет сальник или уплотнительная прокладка;
нарушилась плотность крепления.

Конструкция помпы выполнена так, что ее ремонтопригодность небольшая. Подшипники и сальник рассчитаны на долговременную эксплуатацию, не требуют ухода. Можно заменить отдельные детали, но на практике к этому прибегают редко. Помпа относительно недорогая, и многие предпочитают заменить ее на новую, а не ремонтировать.

Помпу обычно меняют вместе с роликами и ремнем, цепью ГРМ – после пробега 50–80 тыс. км, или в соответствии с рекомендациями завода-изготовителя.

Если появляются симптомы неисправности, замену производят раньше. Неоригинальный узел тоже может не выдержать положенного пробега.

Если неисправность проявилась неожиданно, то следует выяснить причины и не предпринимать действий, которые могут привести к поломке двигателя.

Первым делом проверяется наличие антифриза и герметичность охлаждающей системы. Если уровень в норме, течи не наблюдается, но помпа не обеспечивает циркуляцию, то закономерно, что температура жидкости быстро повышается.

Не следует ждать, пока из-под капота повалит пар, иногда нелишне посматривать на приборы. Но, как правило, их показания никто не замечает, пока не появляется паровой занавес.

В такой ситуации следует немедленно остановиться и заглушить мотор.

Иногда помпу заклинивает, потому что разрушились подшипники. Не нужно даже прислушиваться к звукам, исходящим от мотора, настолько резкими и характерными они будут при их разрушении. При этой поломке, если появилась сильная течь, не следует продолжать движение. Даже если есть возможность долить жидкость до нормального уровня, лучше машину отбуксировать.

Если течь небольшая, и случилась в дороге, нужно дать мотору остыть. Затем доливают ОЖ до нормального уровня и продолжают движение в гараж или до ближайшего автосервиса. В дороге следует постоянно следить за показателями температуры и доливать жидкость по мере необходимости.

Когда слышен свист, исходящий от помпы, или понемногу подтекает жидкость, многие только констатируют этот факт и продолжают ездить, подливая жидкость. Однако последствия могут быть достаточно грозными, если замена узла насоса охлаждающей жидкости несвоевременна или его не отремонтировали.

Подтекающая ОЖ снижает ее уровень в системе, термостат работает практически все время, и требуется постоянный долив. Доливают, как правило, тогда, когда заметно значительное отклонение стрелки термометра. То есть двигатель эксплуатируется в условиях регулярного перегрева. Повреждаются внутренние элементы ГБЦ. Самый страшный исход – деформация головки и дорогостоящий ремонт.

От постоянных перегревов в корпусе блока и головке образуются трещины, устранить которые проблематично. Деформированная головка не способна удержать охлаждающую жидкость. Она может прорваться внутрь двигателя, проникнуть в камеры сгорания. Последствия – капремонт движка, что сильно бьет по бюджету.

А ведь нужно всего лишь своевременно заменить насос, тем более что сделать это можно даже в гараже. Единственной трудностью окажется снятие и установка, потому что во многих случаях делать это достаточно неудобно. Не стоит забывать и об установке прокладки между насосом и блоком. Она не идет в комплекте, следует купить отдельно.

Если своевременно заменить жидкостный насос, то это убережет от многих неприятностей как двигатель, так и самого автовладельца.

Источник: http://tuningkod.ru/tyuning-avtomobilej/avtoximiya/nasos-oxlazhdayushhej-zhidkosti.html

Неисправности помпы машины : симптомы, признаки, причины

The content of the article:

С чего начать
Почему насос ломается
Утечка жидкости из дренажного отверстия или из-под посадочной поверхности
Ржавчина, появление отложений
Кавитация, повреждение подшипника
Дефекты вала
Другие способы проверки
Менять или ремонтировать
Замена насоса в 8-клапанной системе
Замена насоса в 16-клапанной системе

Водяной насос, или помпа приводит в движение охладительную систему двигателя. Без него мотор бы перегрелся и вышел бы из строя. Также помпа нормирует подачу охлаждающей жидкости в системе. Ее поломка сопровождается рядом характерных симптомов. Чтобы не допустить перегрева мотора, нужно знать первые признаки неисправности помпы. Они будут подробно рассмотрены далее.

С чего начать?

Существуют определенные признаки неисправности помпы ВАЗ. В этих моделях насос обеспечивает движение антифриза по контуру рубашки охлаждения, магистралям и патрубкам, а также по радиатору. В теплое время года даже незначительное нарушение работы помпы может привести к перегреву.

You will be interested:How dangerous is the new coronavirus?

Стоит отметить, что признаки неисправности помпы на ВАЗ-2112, 2107, 2109, 2114 и некоторых других моделях нужно уметь определить как можно скорее. Дело в том, что у этих моделей насос приводится в движение при помощи ремня ГРМ. Если помпа по какой-то причине заклинит, произойдет его обрыв. Это, в свою очередь, приводит к деформации клапанов на двигателе. Такая ситуация наблюдается в большинстве случаев при возникновении подобной поломки. Поэтому важно самостоятельно распознавать признаки неисправности насоса в системе охлаждения.

Зная признаки неисправности помпы ВАЗ-2114, 2112 или более ранних моделей, можно избежать дорогостоящего ремонта мотора или его постоянного перегрева.

Стоит отметить, что у водяного насоса системы охлаждения существует определенный срок эксплуатации. После его истечения этот элемент системы нужно заменить. В машинах с приводом помпы от ремня ГРМ нужно менять этот элемент системы каждые 60 тыс. км пробега. Такое расстояние автомобиль обычно проходит (при регулярной езде) приблизительно через 48 месяцев.

Итак, какими могут быть признаки неисправности помпы?

Первым делом, о неисправности помпы (насоса системы охлаждения) свидетельствует наличие люфта шкива. А уже появление люфта – признак износа подшипников. Определить эту неисправность можно по характерному звуку (рокоту), который раздается во время работы движка авто. Подтвердить свои догадки можно достаточно просто – покачайте шкив рукой, люфт будет при этом явно выражен. Если вы выявили люфт шкива, то в обязательном порядке следует обратиться за консультацией к специалистам.

Далее, нужно проконтролировать, в каком состоянии находится дренажное отверстие, расположенное в нижней части корпуса наноса. При обнаружении на срезе дренажного отверстия даже небольшого количества капелек, не говоря уже о явной течи, нужно насторожиться, ведь это уже признак того, что уплотнение стало совершенно непригодным. Использовать авто в данном случае не рекомендуется, так как появившаяся течь обязательно будет увеличиваться. Следует устранить данную проблему, и не народными способами, вроде затыкания дренажного отверстия чопиком из дерева, а, как положено, заменив необходимые детали на новые.

Еще необходимо снять со шкивов ремень генератора и покачать каждый натяжной и обводной ролик. Заменить подшипники необходимо, если вы выявите затрудненность вращения даже одного из них. Сняв ремень, следует изучить его состояние: наличие дефектов, расслоений и трещин говорит о том, что ремень нужно заменить, о том, как это сделать, читайте здесь. Новый же ремень должен быть правильно натянут, так как если ремень натянут будет слабовато – он быстро выйдет из строя, попросту «сгорев», а если ремень будет перетянут – он может разрушить подшипники и другие механизмы, которые с ним сопряжены.

Как видите, основные признаки неисправности помпы всегда на лицо, поэтому определить их будет несложно. Другое дело – это ее ремонт, которым не следует заниматься самостоятельно, особенно, если вы не обладаете достаточными знаниями и опытом. Решать данную проблему должны только специалисты.

Почему насос ломается?

Прежде чем рассмотреть признаки неисправности помпы 2110, 2107 или иных моделей, нужно обратить внимание на причины быстрого износа этого элемента системы. Качественный насос может прослужить около 100-110 тыс. км пробега. По этой причине не все водители меняют его через установленные регламентом производителя 60 км пробега.

Чаще всего замена помпы совпадает со второй заменой ремня привода, который установлен в газораспределительном механизме. При этом замену помпы обычно стараются совместить со сменой антифриза.

Качественные помпы долговечны. Они могут прослужить столько же, сколько 2 ремня ГРМ. Однако далеко не всегда удается приобрести насос высокого качества. Такой прибор не способен проработать в течение длительного времени без поломок. Поэтому не исключены проблемы, которые появляются в охладительной системе.

Снизить срок эксплуатации помпы может антифриз низкого качества или смешивание охладительной жидкости разного типа. Из-за этого насос выходит из строя гораздо раньше. По этой причине желательно, чтобы водитель регулярно проверял помпу на наличие неисправностей.

Поломка водяной помпы автомобиля

Большинство автовладельцев сталкивались с такой проблемой, как поломка водяной помпы, или же просто водяного насоса автомобиля. Кому повезло больше — просто наблюдали зрительно, особенно летом на загородной дороге возле обочины стоячие авто с пароиспускаемостю из-под капота, или же слышали о таких неприятностях от знакомых автолюбителей. Это довольно неприятная новость для автовладельца, так как починка двигателя недешёвое удовольствие. Поэтому и существует такая деталь в автомобиле, как водяная помпа. Основным её заданием является охладить и обеспечить нормальную, стабильную работу тосола. Работает она по принципу постоянной перекачки, то бишь насос перекачивает охлаждающею жидкость по системе.

Водяная помпа Skoda

Симптомы выхода помпы из строя

Но не все вечно! Иногда из-за старости или внешнего воздействия водяная помпа выходит из строя. Что само собой очень опасно, и не желательно для мотора авто. И чем быстрее автовладелец обнаружит поломку, тем лучше.

Основные признаки поломки помпы:

Первое, на что нужно обратить внимание — это вольный ход шкива помпы. Это говорит о поломке подшипников. Проверка на такую поломку проходит легко: нужно просто покачать из стороны в сторону шкив, обнаружения люфта и будет показателем. Ремонтируется тоже легко: заменой на новый подшипник или уплотнительную резинку;
Течь в дренажном отделении. При внимательном осмотре автолюбители могут обнаружить течь или протекание тосола в нижней части помпы. Ремонт такой поломке проводится полной заменой помпы на новую, ремонт старой запрещается;
Также распознают поломку водяного насоса по внешним факторам. Если владелец авто почувствует в салоне машины постоянный резкий запах тосола, и при этом стрелка датчика температуры охлаждающей жидкости будет в красной зоне, то это явный признак поломки попы. Или же под мотором авто на асфальте могут оставаться пятна, это свидетельствует об утечке тосола. Чаще всего пятна под моторным отсеком говорят о неисправности радиатора или патрубков охлаждающей жидкости.

Пятно на асфальте

Если же поломка водяной помпы обнаружена своевременно, и также быстро произвести её ремонт, то легко можно избежать неприятностей в дороге и в жизни. Ремонт помпы лучше всего производить в специально подготовленных для этого автосервисах. Потому что это опасный вид ремонтных работ, так как тосол очень токсичен, и при попадании на открытые рани, порезы или в глаза, нанесёт большой вред вашему здоровью.

Утечка жидкости из дренажного отверстия или из-под посадочной поверхности

Существуют разные признаки неисправности помпы ВАЗ-2109, 2107, 2114 и прочих моделей авто. Так, если охлаждающая жидкость была плохого качества, может возникнуть утечка в области дренажного отверстия. В этом случае появляется просачивание, образование капель после обкатки транспортного средства. Это можно определить, рассмотрев область дренажного отверстия. Стоит отметить, что для нового насоса является нормой небольшое подтекание жидкости. Это происходит в течение первых 10 мин. работы мотора. Это происходит из-за перемещения торцевого уплотнения в правильное положение.

Если период обкатки нового насоса завершен, но жидкость все равно просачивается из дренажного отверстия, это является признаком его неисправности. Нужно качественно промыть охладительную систему и установить новую помпу. Дальше нужно залить необходимое количество нового антифриза приемлемого качества.

Если утечка наблюдается из-под посадочной поверхности, это также свидетельствует о поломке. В этом случае признаком неисправности помпы ВАЗ-2107, 2110, 2109 или иных моделей является намокание, появление капель, подтеков на корпусе или вокруг указанной области. Причиной такой поломки является неправильная установка насоса или неправильное применение герметика, уплотнителей.

Если помпа новая, ее нужно снять и проверить правильность установки. Особенно важно обратить внимание на моменты затяжки. Если помпа уже старая, ее обязательно нужно заменить.

Симптомы неисправной помпы

Симптомы неисправности

Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Как проверить насос системы охлаждения?

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей. Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

Риск обрыва ремня ГРМ

Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности. В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики. Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

Проверка подшипника

Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Основная причина поломок

autoexpert.today

Ржавчина, появление отложений

Признаки неисправности помпы ВАЗ-2110, 2114 или других моделей авто могут быть разными. При внешнем осмотре насоса можно заметить ржавчину. Чаще всего коррозия поражает лопатки рабочего колеса. Это приводит к снижению скорости прокачки антифриза в системе. Причиной появления ржавчины может быть грязная охлаждающая жидкость или состав, несовместимый с помпой. Также привести к подобной неисправности может смешивание антифриза с разным химическим составом.

Еще одной причиной появления ржавчины на насосе может быть повреждение его крышки. Она в этом случае не сможет закрываться герметично. Из-за этого в составе появляются пузырьки воздуха, что вызывает окислительные процессы.

В этом случае насос нужно будет заменить. Систему охлаждения потребуется качественно промыть и залить новый антифриз. Нужно проверить крышку на герметичность закрытия. Возможно, ее придется заменить.

Также нужно заменить насос, если появились отложения на внутренних поверхностях. Такие признаки неисправности помпа 2114, 2110 или иной модели можно оценить только при визуальном осмотре системы. На внутренних поверхностях насоса появляются смолистые, минеральные или иные отложения. Они забивают помпу, препятствуют правильной работе системы.

Причина такой неисправности кроется в загрязнении антифриза или применении неподходящего состава. Систему нужно качественно промыть, используя для этого специальные составы. Насос меняют, заливают новый антифриз высокого качества.

Замена помпы ВАЗ 2110, инструкции и рекомендации

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Помпа обеспечивает нормальную циркуляцию охлаждающей жидкости по водяной рубашке двигателя и соответственно его охлаждению до рабочей температуры.

Как известно вышедшая из строя помпа (водяной насос) может привести к перегреву двигателя, и если не устранить эту причину вовремя, то и дальнейшей его поломки.

Помпа ВАЗ 2110

Для бесперебойной работы двигателя нерабочий насос нужно заменить. Здесь есть два пути, это самостоятельная замена помпы ВАЗ 2110, при этом вы сэкономите немаленькую сумму денег или съездить на СТО к мастерам.

Признаки неисправности помпы:

Течь антифриза из помпы;
Шумы во время работы;
Плохое движение охлаждающей жидкости;
Необычно высокая температура мотора;
Снижение объема жидкости для охлаждения.

Как проверить помпу ВАЗ 2110

Чтоб проверить работоспособность насоса, следует нагреть двигатель до обычной при работе температуры, а затем сдавить верхний патрубок радиатора. В это время вы должны рукой почувствовать, что жидкость ( тосол или антифриз) движется по системе из этого следует, что помпа работает.

Так же нужно обратить внимание есть ли гудение насоса при его работе. Если гул присутствует – это означает, что подшипник выходит из строя. В таком случае насос нужно заменить, как можно быстрее. Чаще всего слышатся звуки, напоминающие вой.

Если по предыдущим признакам убедиться в неисправности насоса не удалось, следует осмотреть крышку ремня газораспределительного механизма – она может быть влажной, так как помпа ВАЗ 2110 находится именно под ней.

Брызги тосола или антифриза в зависимости, что у вас залито, не обязательно будут везде, о проблеме говорит наличие влаги в некоторых местах. На поддоне мотора может скопиться грязные капли тосола или антифриза.

Инструкция по замене помпы ВАЗ 2110

Чтобы было удобнее производить работу, нужно снять адсорбер, если он вам сильно мешается, но можно и не снимать просто выдернуть контакты.

Откручиваем пластиковый кожух и с мотора, и с ремня ГРМ.

Домкратом поднимается машины со стороны пассажира, чтоб переднее колесо справа оказалось в подвешенном состоянии. Это необходимо сделать для того, чтоб выставить метки ремня грм.

К тому же колесо необходимо снять – без этого не получится добраться до нижнего болта, который держит пластиковый кожух.

При нормальном состоянии ремня ГРМ его замена не требуется. Насос, если постараться, можно заменить и без снятия ремня с генераторного привода – это позволит потратить меньше времени.

Ну, а если ремень пришел в негодность, то нужно ослабить генератор, открутить и снять демпфер с каленвала.

Дальше следует ослабить натяжной ролик со смещенным центром (эксцентриком), а затем освободить от ремня ГРМ.

Шестерни распредвалов нужно зафиксировать каким либо предметом – это облегчит их откручивание. При снятии шестерни будьте внимательны, что бы не потерять шпонку и не перепутать в дальнейшем шкивы, они с внутренней стороны отличаются.

Далее снимается внутренний пластиковый кожух. Это процесс не очень легкий, поскольку до болта, на котором он крепится, придется добираться снизу через маленькое отверстие возле колеса.

Помпа ВАЗ 2110 прикручена 3 болтами для шестигранника. Открутив их, насос снимается при помощи аккуратного постукивания по его корпусу. Для сбора охлаждающей жидкости необходимо подставить ёмкость, меры предосторожности касаются того, чтоб жидкость не попала на кожу.

Кавитация, повреждение подшипника

Рассматривая признаки неисправности помпы двигателя, следует отметить такое негативное явление как кавитация. Это процесс образования пузырьков в антифризе. Они повреждают внутренние поверхности, отдельные детали насоса. В результате на них остаются выщербленные участки. Впоследствии они покрываются ржавчиной.

Пузырьки воздуха появляются в области впускного отверстия помпы. Когда давление в системе нарастает, они схлопываются. Этот процесс приносит значительный вред для всей системы. Потребуется заменить насос, промыть систему.

Рассматривая признаки неисправности помпы ВАЗ-2114, 2112 или иной модели, стоит обратить внимание на такое явление, как люфт на валу подшипника. Проверить систему нужно после выключения двигателя. На подшипник нужно надавить рукой. Признаки люфта в исправной системе отсутствуют. Если насос издает при работе скрежет или визг, это также говорит о неисправности подшипника.

Причиной появления такой неисправности является излишнее натяжение ремня. Из-за этого на подшипник действует большая нагрузка. Это приводит к ускоренному износу этой детали. При повреждении уплотнения на торце механизма жидкость будет проникать в подшипник. Его смазочный материал будет вымываться.

Нужно проверить ремень, шкивы, соосность и натяжитель. Если есть неисправность в этой системе, ее нужно устранить. Затем меняется помпа. Дешевый насос, обладающий низким качеством, также способен вызвать подобную неисправность.

Дефекты вала

Среди признаков неисправности водяной помпы нужно отметить наличие деформации на валу. Он может оказаться при осмотре изогнутым или полностью разрушенным. Если он переломлен, значит, перегрузка была внезапной. Также к подобным последствиям приводит нарушение равновесия.

Если материал, из которого сделан вал, поменял цвет (чаще всего приобретает синий оттенок), это говорит о постепенном разрушении вала. Это происходит из-за чрезмерного нагрева. Причина такой поломки заключается в несоосности ремня привода. Это ведет к деформации вала или даже его перелому. Из-за недостаточно качественного обслуживания в системе появляются значительные вибрации.

В этом случае меняется помпа, а также проверяется ременный привод. Все элементы его системы нужно осмотреть. Также нужно оценить состояние вентилятора, который находится на насосе (если он предусмотрен в системе двигателя). Если он изогнулся, на нем видны иные деформации, это может разрушить вал. Также к подобному исходу приводят износ муфты вентилятора, распорного кольца.

Другие способы проверки

Существуют и иные признаки неисправности помпы. Проверить систему можно по простой методике. Сначала мотор ВАЗа или иного автомобиля (способ подходит для большинства моделей автомобилей) нужно прогреть. Система должна выйти на уровень рабочих температур.

Затем двигатель нужно заглушить. Рукой пережимают верхний патрубок, который подходит к радиатору. Когда насос исправный, будет ощущаться давление жидкости внутри. Его нагнетает помпа. При таком способе проверки даже не потребуется снимать насос с машины.

При проведении подобной проверки нужно проявить осторожность. Антифриз в системе сильно нагревается. Если в системе нет пульсации или она слабая, нужно тщательно осмотреть насос.

Для проведения проверки защитный кожух нужно снять с газораспределительного механизма. Так можно будет визуально осмотреть помпу. При наличии дефектов, которые были рассмотрены выше, нужно выполнить соответствующие действия.

Менять или ремонтировать?

При появлении признаков неисправности помпы ее нужно заменить. Многие водители этого не делают после каждых 60 тыс. км пробега. Если время для замены подошло, но внешних признаков неисправности насоса нет, нужно выполнить тщательную проверку. Часто первые признаки поломки наблюдаются внутри системы. Так, если лопасти насоса выполнены из металла, на них появляется коррозия. На пластиковых элементах системы будут видны следы от механических повреждений. Такой прибор не может эксплуатироваться в охладительной системе. Даже если он сейчас работает, очень скоро он выйдет из строя.

Некоторые водители решаются выполнить ремонт насоса. Теоретически эту процедуру можно выполнить, но практически это нецелесообразно. Стоимость помпы вполне приемлемая. Поэтому ее проще купить.

Специалисты не рекомендуют ремонтировать насос, который приводится в движение ремнем ГРМ. В противном случае помпа не будет надежной. Вероятность ее поломки многократно возрастает. Из-за ее поломки в подобной системе может выйти из строя мотор. Поэтому лучше не экономить, а купить новую помпу. Она будет гораздо надежнее, чем отремонтированный насос.

Очень важно правильно установить его на прежнее место. Особое внимание уделяют уплотнителям, правильной затяжке крепежей. В некоторых случаях для стыков применяется специальный герметик. Он исключает возникновение течи. Однако применение представленного материала не всегда возможно. Он не позволит впоследствии ослабить фиксацию мотора для крепления ремня ГРМ на некоторых моделях автомобилей.

Замена насоса в 8-клапанной системе

Зная признаки неисправности помпы, можно выполнить своевременно ее замену. Сначала нужно снять кожух с ГРМ. При необходимости потребуется ослабить и снять натяжной ролик. Дальше уменьшают силу фиксации генератора. Его ремни и ГРМ снимаются. Шланг от помпы можно отсоединить. Дальше сливается антифриз. После этого можно будет снять защитную крышку и помпу.

Когда новая помпа будет установлена в соответствующем месте, нужно выставить метки ГРМ. Это необходимо, так как может сместиться коленвал относительно распределительного вала.

Нужно уделить внимание правильной затяжке болтов помпы. Они должны прочно фиксировать этот элемент системы. Но при этом их нельзя перетянуть. В противном случае можно повредить резьбу и передавить сальник.

При последующей заливке антифриза из системы нужно удалить пробки из воздуха. Жидкость нужно долить по уровню. После замены помпы нужно включить мотор, прогреть систему. Затем ее осматривают на наличие течи.

Замена насоса в 16-клапанной системе

Если в автомобиле установлена 16-клапанная система, поменять насос будет немного сложнее. Однако выполнить эту процедуру своими руками не составит труда.

Сначала нужно демонтировать кожух из пластика и обшивку ремня ГРМ. Чтобы убрать верхние детали, которые отделяют шкивы от блока цилиндров, нужно выполнять действия последовательно. Это можно будет сделать только после демонтажа ремня ГРМ, шкивов распределительного вала и роликов (натяжной и опорный). Только после этого можно будет вытащить помпу.

Чтобы можно было добраться до нижних болтов, фиксирующих кожух, потребуется снять правое колесо. После этого можно будет демонтировать помпу. Дальше проводят такие же действия, как в предыдущем пункте. Если неправильно установить помпу, она будет течь. Поэтому важно придерживаться инструкции, оговоренной производителем.

Источник

Роль насоса в жизни системы охлаждения

принцип работы ключевого элемента системы охлаждения

[contents]

Роль насоса в жизни системы охлаждения

Автомобильная помпа: внутри всё просто

корпус;
вал;
крыльчатка;
приводной шкив;
сальник;
подшипники.

Поломка насоса: чем сулит и что делать?

поломка крыльчатки – в этом случае насос просто перестаёт выполнять свою прямую функцию и охлаждающая жидкость по системе не циркулирует или циркулирует очень плохо. Последствия – постоянный перегрев двигателя автомобиля;
заклинивание подшипников вала – эта проблема может проявиться и как следствие подмыва подшипников охлаждающей жидкостью. Ничего хорошего она не сулит, помпа перестаёт качать антифриз, мотор перегревается;
разбалтывание крыльчатки на валу, ухудшение плотности крепления вала, люфт – изначально с такими проблемами можно мириться, но рано или поздно они выльются во что-то более серьёзное.

какая лучше, неисправности, замена и ремонт своими руками, инструкции с фото и видео

По сравнению с нынешними автомобилями система охлаждения двигателя ВАЗ 2106 отличается простотой конструкции, позволяющей владельцу машины производить ремонт самостоятельно. Сюда относится и замена насоса охлаждающей жидкости (ОЖ), выполняемая с интервалом 40–60 тыс. км пробега в зависимости от качества установленной запчасти. Главное — вовремя заметить признаки критического износа и сразу поставить новую помпу либо попытаться отреставрировать старую.

Устройство и назначение помпы

Принцип действия охлаждающей системы любого автомобиля состоит в отборе лишнего тепла у греющихся элементов мотора — камер сгорания, поршней и цилиндров. Рабочим телом выступает незамерзающая жидкость — антифриз (иначе — тосол), отдающая теплоту основному радиатору, обдуваемому воздушным потоком.

Вторичная функция системы охлаждения — обогрев пассажиров зимой посредством малого радиатора салонного отопителя.

Принудительную циркуляцию ОЖ по каналам двигателя, патрубкам и теплообменникам обеспечивает водяной насос. Естественное течение антифриза внутри системы невозможно, поэтому в случае поломки помпы силовой агрегат неизбежно перегреется. Последствия фатальны — из-за теплового расширения поршней двигатель заклинивает, а компрессионные кольца получают термический отпуск и становятся мягкой проволокой.

К водяному насосу сходятся патрубки от радиатора, салонного отопителя и термостата

В классических моделях ВАЗ водяной насос вращается ремённой передачей от коленчатого вала. Элемент располагается на передней плоскости мотора и оснащён обычным шкивом, рассчитанным под клиновидный ремень. Крепление помпы задумано следующим образом:

к фланцу блока цилиндров на трёх длинных болтах М8 прикручен корпус из лёгкого сплава;
на передней стенке корпуса выполнен фланец и оставлено отверстие под крыльчатку насоса с четырьмя шпильками М8 по краям;
помпа надевается на указанные шпильки и крепится гайками под ключ 13 мм, между элементами стоит уплотнительная прокладка из картона.

Поликлиновый приводной ремень вращает не только вал перекачивающего устройства, но и якорь генератора. Описанная схема работы одинакова для моторов с различными системами питания — карбюраторными и инжекторными.

Ротор генератора и крыльчатка насоса приводятся в движение одним ремнём, идущим от коленчатого вала

Конструкция насосного агрегата

Корпус помпы представляет собой квадратный фланец, отлитый из алюминиевого сплава. В центре корпуса располагается выступающая вперёд втулка, внутри которой находятся рабочие элементы:

шариковый подшипник;
вал насоса;
сальник, предотвращающий вытекание антифриза наружу по поверхности валика;
стопорный винт для фиксации обоймы подшипника;
крыльчатка, напрессованная на конец вала;
круглая или треугольная ступица на противоположном торце вала, куда крепится ведомый шкив (тремя болтами М6).
Для свободного вращения вала во втулке установлен подшипник качения закрытого типа

Принцип работы водяного насоса довольно прост: ремень крутит шкив и вал, крыльчатка перекачивает антифриз, поступающий из патрубков внутрь корпуса. Компенсацию силы трения обеспечивает подшипник, герметичность узла — сальник.

Первые крыльчатки помп ВАЗ 2106 изготавливались из металла, отчего тяжёлая деталь быстро изнашивала подшипниковый узел. Сейчас рабочее колесо делается из прочной пластмассы.

Втулка с валом и крыльчаткой и корпус соединяются с помощью четырёх шпилек и гаек

Симптомы и причины неисправности

Слабые места помпы — подшипник и сальник. Именно эти детали изнашиваются быстрее всего, вызывая протечку охлаждающей жидкости, появление люфта на валу и последующее разрушение крыльчатки. Когда в механизме образуются большие зазоры, валик начинает болтаться, а рабочее колесо — задевать внутренние стенки корпуса.

Характерные поломки водяного насоса:

потеря герметичности соединения между двумя фланцами — помпы и корпуса — из-за прохудившейся прокладки;
истирание подшипника по причине отсутствия смазки либо естественного износа;
протекание сальника, вызванное люфтом вала или трещинами уплотнительных элементов;
поломка рабочего колеса, заклинивание и разрушение вала.
В случае заклинивания подшипника вал может разломиться на 2 части

Критический износ подшипникового узла ведёт к таким последствиям:

Валик сильно перекашивается, лопасти крыльчатки ударяются о металлические стенки и отламываются.
Шарики и сепаратор перемалываются, крупная стружка заклинивает вал, отчего последний может переломиться пополам. В момент принудительной остановки шкива ремённая передача начинает проскальзывать и пищать. Иногда ремень привода генератора слетает со шкивов.
Худший сценарий — пробой самого корпуса рабочим колесом помпы и моментальный выброс большого количества антифриза наружу.
От удара о стенки корпуса лопасти рабочего колеса откалываются, помпа теряет работоспособность

Вышеописанные поломки трудно не заметить — на панели приборов вспыхивает красный индикатор зарядки аккумуляторной батареи, а указатель температуры буквально зашкаливает. Присутствует и звуковое сопровождение — металлический стук и треск, свист ремня. Услышав подобные звуки, немедленно прекратите движение и заглушите двигатель.

Из-за неопытности мне довелось столкнуться с третьим вариантом развития событий. Не проверив техническое состояние «шестёрки», я отправился в дальнюю поездку. Вал изношенного насоса ОЖ разболтался, крыльчатка выбила кусок корпуса и весь тосол выбросило наружу. Пришлось просить помощи — друзья подвезли требуемые запчасти и запас антифриза. На замену водяного насоса вместе с корпусом ушло 2 часа.

При сильном люфте рабочее колесо помпы пробивает металлическую стенку корпуса

Как выявить симптомы износа перекачивающего агрегата на ранних стадиях:

истёртый подшипник издаёт явственный гул, позже начинает тарахтеть;
вокруг посадочного места помпы все поверхности становятся влажными от тосола, зачастую намокает ремень;
люфт валика ощущается рукой, если покачать шкив насоса;
мокрый ремень может проскальзывать и издавать неприятный свист.

Обнаружить указанные признаки на ходу нереально — шум подшипникового узла плохо слышен на фоне работающего мотора. Лучший способ диагностики — открыть капот, осмотреть переднюю часть двигателя и покачать шкив рукой. При малейшем подозрении рекомендуется ослабить натяжку ремня, открутив гайку на скобе генератора, и попробовать люфт вала ещё раз. Допустимая амплитуда перемещения — 1 мм.

При неисправном сальнике антифриз забрызгивает все поверхности вокруг насоса

Когда пробег насоса достигает 40—50 тыс. км, проверки нужно выполнять перед каждой поездкой. Именно столько служат нынешние помпы, качество которых гораздо хуже оригинальных запчастей, снятых с производства. При выявлении люфта либо протечки проблема решается двумя способами — заменой или ремонтом помпы.

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

Приготовление инструментов и места проведения работ.
Разборка и демонтаж элемента.
Выбор новой запчасти либо ремкомплекта для старого насоса.
Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Купить и поставить новую запчасть гораздо проще, чем разбирать и восстанавливать изношенную помпу

Большинство автолюбителей склоняется к полной замене агрегата. Причина — недолговечность восстановленной помпы, малая экономия на реставрации и отсутствие ремонтных комплектов в продаже.

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

комплект головок с воротком, оборудованным трещоткой;
широкая ёмкость и шланг для слива антифриза;
набор накидных или рожковых ключей размерами 8—19 мм;
лопатка монтажная;
отвёртка с плоским шлицем;
нож и щётка с металлическим ворсом для очистки фланцев;
ветошь;
перчатки защитные.
При разборке насосного узла удобнее работать накидными головками, чем рожковыми ключами

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).
Сливная пробка представляет собой бронзовый болт, который легко откручивается ключом
Частично опорожните систему охлаждения, открутив пробку ключом на 13 мм. Чтобы антифриз не брызгал во все стороны, приставьте к отверстию конец садового шланга, опущенного в ёмкость. В процессе слива медленно откройте крышки радиатора и расширительного бачка.
После снятия крышки радиатора в систему начинает проникать воздух и жидкость стекает быстрее
Когда основной объем тосола вытечет, смело заворачивайте пробку назад, затянув ключом. Полностью сливать жидкость из системы не требуется — помпа расположена довольно высоко. После этого ослабьте нижнюю гайку крепления генератора.
Чтобы открутить нижнюю гайку крепления генератора, придётся залезть под автомобиль
Снимите ремённую передачу между коленвалом, помпой и генератором. Для этого нужно ослабить ключом на 19 мм вторую гайку крепления генератора на регулировочной скобе. Монтировкой подвиньте корпус агрегата вправо и сбросьте ремень.
Ремень привода генератора снимается вручную после откручивания гайки натяжного кронштейна
Накидным ключом на 10 мм выкрутите 3 болта М6, удерживающие шкив ремённой передачи на ступице насоса. Чтобы вал не крутился, вставьте между головками болтов отвёртку. Снимите шкив.
Чтобы шкив не крутился, придержите головки винтов отвёрткой
Отделите от корпуса помпы регулировочную скобу натяжения ремня, открутив сбоку гайку размером 17 мм.
Головкой на 13 мм ослабьте и скрутите 4 гайки крепления насоса. Пользуясь плоской отвёрткой, разъедините фланцы и вытащите помпу из корпуса.
Когда шкив снят со ступицы агрегата, 4 гайки крепления легко откручиваются головкой на 13 мм с воротком

Существует более простой способ демонтажа шкива. Без натянутого ремня он свободно вращается, что создаёт неудобства при ослаблении крепёжных болтов. Чтобы не фиксировать элемент отвёрткой, ослабьте указанные крепления ещё до снятия ремённой передачи, вставив отвёртку в прорезь шкива на коленчатом валу.

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
оботрите блок и другие узлы, куда ранее брызгал антифриз;
снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).
Патрубок подогрева лучше снять сразу после слива тосола из блока цилиндров

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Видео: как снять водяной насос ВАЗ 2101—2107

Выбор и монтаж новой запчасти

Поскольку автомобиль ВАЗ 2106 и детали к нему давно сняты с производства, оригинальных запчастей найти не удастся. Поэтому при выборе нового насоса стоит учесть ряд рекомендаций.

Проверяйте маркировку детали, соответствующую каталожному номеру 2107–1307011–75. На «классику» подойдёт насос от «Нивы» 2123–1307011–75 с более мощной крыльчаткой.
Покупайте помпу от проверенных брендов — Luzar, TZA, «Фенокс».
Оттиск логотипа между лопастями рабочего колеса свидетельствует о качестве изделия

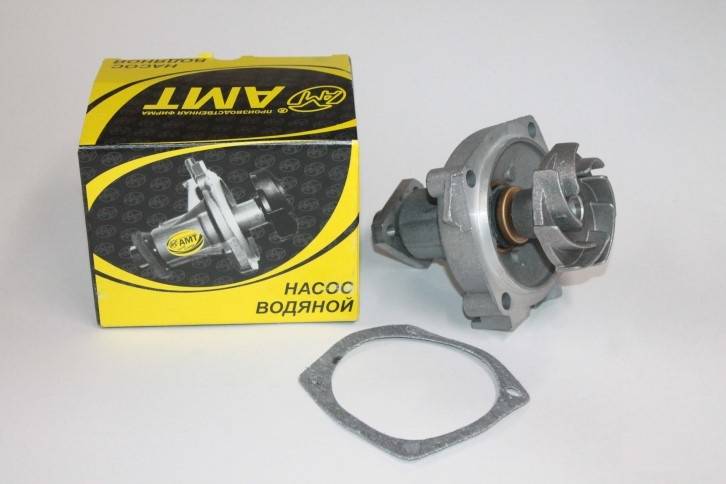

Достаньте запчасть из упаковки, осмотрите фланец и рабочее колесо. Вышеперечисленные производители делают оттиск логотипа на корпусе или лопастях крыльчатки.
В продаже встречаются насосы с пластмассовой, чугунной и стальной крыльчаткой. Предпочтение лучше отдать пластику, поскольку этот материал лёгкий и довольно прочный. На втором месте чугун, на третьем — сталь.
Пластиковые лопасти отличаются большей площадью рабочей поверхности и меньшим весом
В комплекте с насосом должна идти картонная либо паронитовая прокладка.

Почему не стоит брать помпу с железной крыльчаткой? Практика показывает, что среди подобных изделий встречается большой процент подделок. Выполнить кустарное литье чугуна или пластика гораздо сложнее, нежели выточить лопасти из стали.

Иногда подделку можно выявить по несовпадению размеров. Наденьте купленное изделие на крепёжные шпильки и рукой проверните вал. Если лопасти рабочего колеса начнут цепляться за корпус, вам подсунули некачественное изделие.

Установку водяного насоса производите в обратном порядке.

На прокладку нанесите высокотемпературный герметик и наденьте её на шпильки. Намажьте составом фланец помпы.
Вставьте элемент в отверстие правильно — шпилька крепления скобы генератора должна оказаться слева.
В правильном положении насоса шпилька крепления генератора находится с левой стороны
Накрутите и затяните 4 гайки, прижимающие помпу к корпусу. Закрепите шкив, установите и натяните ремень.

Заполнение охлаждающей системы производится через горловину радиатора. При заливке тосола следите за трубкой, отключённой от коллектора (на инжекторе — дросселя). Когда антифриз побежит из этой трубки, наденьте её на штуцер, зажмите хомутом и долейте жидкости в расширительный бачок до номинального уровня.

Видео: как правильно выбрать насос ОЖ

Ремонт изношенной детали

Чтобы восстановить работоспособность помпы, нужно заменить основные детали — подшипник и сальник, при необходимости — крыльчатку. Подшипник продаётся в сборе с валом, сальниковый элемент и рабочее колесо — по отдельности.

Собираясь покупать ремонтный комплект, обязательно прихватите с собой старый вал. Изделия, продающиеся в магазине, могут отличаться по диаметру и длине.

Подшипник и вал для насоса «шестёрки» продаются в сборе

Для разборки насоса приготовьте следующие приспособления:

съёмник типа «болт внутри болта», наружная резьба — М18 х 1,5;
вороток и метчик М18 с шагом резьбы 1,5 мм — первый и второй номер;
тиски;
молоток;
деревянную наставку.
Метчики понадобятся для крыльчатки, сделанной из пластика, в чугунной предусматривается заводская резьба

Суть процедуры заключается в поочерёдном снятии крыльчатки, вала с подшипником и сальника. Работы ведутся в такой последовательности.

С помощью съёмника выдавите вал из крыльчатки. Если рабочее колесо сделано из пластика, предварительно нарежьте в нём резьбу М18 х 1,5 под съёмное приспособление.
Деталь аккуратно зажимайте тисками — алюминиевый сплав может треснуть
Выверните стопорный винт подшипникового узла и выбейте вал со стороны посадочной втулки. Попытайтесь ударять на весу, но если валик не поддаётся, опирайте фланец на разжатые тиски и бейте через наставку.
Ограничивайте силу ударов по валику, чтобы не повредить посадочную втулку
Освобождённый вал с подшипником переверните, уложите ступицей на губки тисков и с помощью наставки разъедините эти детали.
Ступица легко сбивается с вала ударами молотка через проставку
Изношенный сальник выколачивается из гнезда с помощью старого вала, чей короткий конец большего диаметра используется в качестве наставки. Предварительно зачистите подшипниковую обойму наждачной бумагой.
Для демонтажа сальника используется старый вал, перевёрнутый верхним концом вниз

Как правило, функциональные элементы помпы не выходят из строя поодиночке. Лопасти крыльчатки отламываются из-за люфта на валу и удара о корпус, по той же причине начинает протекать сальник. Отсюда совет — разбирайте насос полностью и меняйте весь комплект деталей. Неповрежденное рабочее колесо и ступицу крепления шкива можно оставить.

После ремонта от старой помпы остаётся только корпус и ступица шкива, остальные детали лучше заменить

Сборка выполняется в следующем порядке.

Аккуратно запрессуйте новый сальник в гнездо, пользуясь наставкой из трубы подходящего диаметра.
Посадка сальника производится лёгкими ударами молотка через круглую наставку
Насадите ступицу на новый вал с подшипником.
Почистите внутренние стенки втулки мелкой шкуркой, вставьте в неё вал и забейте молотком до упора. Ударять по торцу валика лучше на весу. Закрутите стопорный винт.
Посадите на место крыльчатку, используя деревянную прокладку.
После запрессовки торец крыльчатки должен упереться в графитовое кольцо на сальнике

При забивке вала обязательно проследите, чтобы отверстие на обойме подшипника совпало с отверстием под стопорный винт в теле втулки.

По окончании ремонта установите водяной насос на автомобиль, пользуясь приведённой выше инструкцией.

Видео: как восстановить помпу ВАЗ 2106

Помпа играет ключевую роль в системе охлаждения двигателя ВАЗ 2106. Своевременное обнаружение неисправности и замена насоса избавит от силовой агрегат от перегрева, а владельца машины — от дорогостоящего ремонта. Цена запчасти мизерна сравнительно со стоимостью элементов поршневой и клапанной группы.

Неисправности помпы ваз 2114

4.2

Если течет помпа ВАЗ 2107, не рекомендуется долго ездить на таком автомобиле. Конечно, все еще зависит от того, насколько сильная течь – если жидкость слегка капает, то можно и повременить с ремонтом. Но если тосол уходит со скоростью нескольких сот грамм в сутки, медлить нельзя. Необходимо как можно скорее провести ремонт, сейчас узнаете, как это сделать правильно.

Неисправности помпы

Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе (появлении коррозии или разломе) крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания. Приходится покупать новую помпу и устанавливать ее вместо старой.

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

Подготовка инструментов и рабочего места.
Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
Приобретение новой помпы.
Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Признаки неисправности помпы

Существует всего шесть основных признаков «умирающей» помпы, по которым можно судить о том, что насос частично (и даже полностью) вышел из строя и подлежит замене. Так, к таким симптомам относится:

Посторонние шумы. Зачастую частично неисправная водяная помпа системы охлаждения при работе издает «нездоровые» шумящие или «подвывающие» звуки. Они могут быть вызваны значительным износом подшипника и/или тем, что крыльчатка помпы при вращении касается ее корпуса. Это также возникает по причине частичного выхода подшипника из строя.
Люфт шкива помпы. Он возникает по причине повреждения или естественного износа его подшипника вращения. Диагностику в данном случае можно провести достаточно просто, достаточно пошатать вал помпы из стороны в сторону пальцами. Есть люфт имеет место, то он будет хорошо ощущаться тактильно. Обратите внимание, что образование люфта приближает момент, когда сальник помпы будет негерметичен и будет пропускать охлаждающую жидкость.
Появление течи. Так, антифриз может подтекать как из уплотнителя, так и из других мест, например, корпуса и крыльчатки. Тосол или антифриз в данном случае можно увидеть на корпусе помпы, месте ее крепления, некоторых элементах подкапотного пространства под помпой (зависит от конструкции конкретного автомобиля) или же просто на земле под автомобилем.
Появление запаха антифриза. В частности, его можно будет ощутить не только в подкапотном пространстве (при открытии капота), но и в салоне, поскольку его испарения будут попадать в салон через систему вентиляции. Тосол имеет сладковатый запах, иногда с привкусом спирта.
Несоосность крепления. В частности, в отношении к шестерням привода ГРМ, а также натяжным роликам. Это можно увидеть визуально, либо приложив какой-либо ровный предмет (например, линейку) в одной плоскости с роликами и помпой. В этом случае нередко возникает ситуация, когда подъедает ремень.
Значительное повышение температуры двигателя. И не только двигателя, но и охлаждающей жидкости, о чем будет свидетельствовать сигнальная лампа на приборной панели. В критических случаях возникает банальное закипание тосола, и из радиатора будет идти пар. Однако такая является критичной и при ее возникновении пользоваться автомобилем запрещено!

При появлении хотя бы одного из перечисленных выше признаков неисправности водяной помпы автомобиля необходимо выполнить дополнительную диагностику, как помпы, так и неисправностей системы охлаждения. Когда проявились первые признаки умирающей помпы ехать еще можно, но как долго, неизвестно, и лучше не испытывать судьбу. В одних случаях машина может протянуть 500. 1000 километров, а в других не проедет и сотни. В любом случае с системой охлаждения шутки плохи, и нужно выполнять ее диагностику и ремонт вовремя и в полном объеме.

В зависимости от марки и качества водяной помпы системы охлаждения регламентом предписывается ее замена приблизительно через 60 тысяч километров пробега (зависит в каждом конкретном случае, и предписывается автопроизводителем, соответствующую информацию можно найти в мануале).

Замена помпы на двигателе 16V

При замене помпы на ВАЗ 2114/15 с шестнадцатиклапанным двигателем к рекомендованному порядку действий добавляется несколько дополнительных операций:

снятие двух шестерён распределительных валов вместо одной;
демонтаж дополнительного опорного ролика;
для доступа к помпе снимается колесо и через арочный проём нижняя часть защитного кожуха.

На двигателе 16V снимаются две шестерёнки распредвалов и металлическая пластина

При обратной сборке следует обратить внимание на положение меток на шкивах распределительных валов. Допускается максимальное отклонение в сторону на половину зуба. После натяжения ремня нужно провернуть коленчатый вал несколько раз, чтобы убедиться в правильном совмещении меток.

Установка дополнительного насоса

Для повышения эффективности отопителя салона некоторые автовладельцы устанавливают на ВАЗ 2114 дополнительный электрический насос от «ГАЗели». После такого тюнинга печка начинает обогревать салон при температуре антифриза 50 °С.

Для монтажа дополнительного насоса потребуется:

реле на 4 контакта и дополнительный разъём;
гнездо под предохранитель;
медные многожильные провода;
резиновые патрубки для подсоединения помпы.

Дополнительный насос крепится скобой к одному из болтов коробки передач

Перед монтажом рекомендуется снять крышку электронасоса и «посадить» её на герметик — на «ГАЗели» в этом месте нередко возникает течь. Затем насос прикручивается к одному из болтов крепления коробки передач.

После этого подающий патрубок отопителя отсоединяется от мотора и подключается к дополнительному насосу. В разрыв между водяной рубашкой двигателя и новым агрегатом вставляется второй патрубок. Электрическое подключение производится к любой кнопке на приборной панели.

Для включения насоса вместе с зажиганием от кнопки электрическое подключение проводится через реле

Самостоятельная замена помпы на автомобиле ВАЗ 2114/15 не представляет большой сложности. Наличие стандартного набора инструментов и свободного времени избавит автовладельца от поездки в автосервис и денежных расходов. Не забывайте следить за уровнем антифриза и ваша новая помпа прослужит долго.

Причины неисправности помпы

Какие возможные причины неисправности помпы? Этот вопрос интересует не только начинающих, но и достаточно опытных автолюбителей. Далее приведены основные причины, от наиболее распространенных и часто встречающихся до «экзотических». Среди них:

Неисправный подшипник. Этот узел изнашивается по естественным причинам по мере его эксплуатации. Однако ускоренный износ возможен вследствие дополнительных негативных факторов. Таковым, например, является неправильная (более сильная) натяжка ремня, из-за чего на подшипник оказывается большее усилие. Другая причина значительного износа — попадание антифриза на трущиеся пары вследствие разгерметизации прокладки и подтеков охлаждающей жидкости.
Нарушение уплотнения. У помпы есть два уплотнения — сальник и резиновая манжета. И именно сальник (прокладка) чаще всего выходит из строя. Происходит это по двум причинам — естественный износ (дубление резины) и использование некачественного дешевого антифриза без соответствующих щадящих присадок, а то и вовсе воды. В долгосрочной перспективе эти жидкости «съедают» прокладку, она начинает подтекать, что приводит, во-первых, к снижению уровня охлаждающей жидкости в системе, а во-вторых, попаданию антифриза или воды в подшипник, вымывания из него смазки и описанным выше неприятностям.
Несоосность крепления. Это возможно по двум причинам — неправильная установка и заводской брак. Однако неправильная установка — явление достаточно редкое, поскольку на корпусе имеются уже готовые крепежные отверстия, мимо которых очень трудно промахнуться. Другая причина — неравномерное прилегание к блоку двигателя (вследствие грязных, ржавых или искривленных привалочных поверхностей). А вот, к сожалению, заводской брак, особенно у бюджетных помп, — явление не такое уж и редкое. Нарушение соосности приводит к тому, что шкив вращается с перекосом, что, в свою очередь, приводит к ускоренному износу нагруженной части ремня, а также износу подшипника. В самых критических случаях возможен обрыв ремня и возникновение столкновения клапанов и поршней. Иногда несоосность возникает в результате попадания машины в ДТП, в результате которого произошло смещение отдельных элементов кузова и/или двигателя.

Зачастую снижение производительности помпы, и соответственно, снижение давления в системе охлаждения наблюдается после применения герметика, используемого для устранения течи радиатора. Так, его состав смешивается с охлаждающей жидкостью и забивает соты (каналы) радиатора, а также налипает на крыльчатку помпы. Если такая ситуация случилась, то необходимо сливать антифриз, демонтировать помпу, после чего выполнять промывку системы охлаждения при помощи специальных или подручных средств.

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

Использование низкокачественного антифриза. Около 90% насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
Коррозия. Опять же связано с низкосортным антифризом;
Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

на Калине;
ВАЗ 2110;
Лада Приора 16 клапанов;
ВАЗ 2114;
Лада Приора 8 клапанов;
ВАЗ 2115;
Деу Ланос;
Нива Шевроле;
Деу Нексия;
Лада Гранта;
Рено Логан;
Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Симптомы неисправности

Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Как проверить насос системы охлаждения?

Менять ли антифриз после замены насоса

Вопрос для тех, кто хочет сэкономить везде и на всем. Если отвечать на него коротко, то уверенно скажу, что да, менять ОЖ нужно. Обратите свое внимание и на вопрос касательно смешивания антифризов в системе охлаждения. Будет полезно и важно знать все нюансы.

Если говорить об обязательности замены, то тут все предельно просто. Для начала в подавляющем большинстве случаев заменить и снять помпу невозможно, не слив предварительно из системы антифриз. Но некоторым хочется сэкономить, они сливают ОЖ в чистую тару, ставят новую помпу, а затем заливать старый антифриз обратно.

Большая ошибка, поскольку любые водяные насосы для систем охлаждения отличаются повышенной требовательностью к качеству и чистоте жидкости. Потому категорически не стоит использовать ранее слитый антифриз, даже если вы его буквально недавно меняли, еще до выхода из строя насоса. Не пытайтесь отфильтровать ОЖ или процедить ее. Просто купите новую канистру качественного антифриза, который подходит для вашего авто, и залейте его. Иных вариантов просто быть не может. Запомните это. Иначе вскоре опять придется тратить деньги на новую помпу.

Чтобы водяной насос прослужил максимально долго и надежно, возьмите за правило использовать исключительно высококачественные составы. Как вы помните, 90% поломок помпы связаны именно с качеством используемой жидкости охлаждения. Думаю, соответствующие выводы будет сделать не сложно.

Сталкивались ли вы с выходом из строя водяного насоса и насколько своевременно сумели определить наличие неисправностей?

Спасибо всем, кто нас читает! Не забывайте оставлять комментарии, задавать вопросы и приглашать к нам своих друзей!

(1 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Неисправности помпы ВАЗ

Как и любой другой механизм автомобиля ВАЗ 2114, помпа имеет свойство ломаться. Определить ее поломку, можно по ряду характерных признаков. Первый из которых – утечка охлаждающей жидкости из системы. Это случается тогда, когда изнашивается сальник. Он начинает пропускать жидкость, и постепенно разрушается. Конечно, не только сальник может быть причиной утечки охлаждающей жидкости, а и радиатор, или патрубки. Но, чтоб определить, что течет именно помпа, достаточно осмотреть ее визуально.

Второй симптом неисправности насоса ВАЗ 2114 – антифриз или тосол, плохо циркулирует, и двигатель перегревается. Причина данной поломки, может крыться в крыльчатке. Если она изношена, или повреждена, то циркуляция жидкости, значительно ухудшается, и как следствие, двигатель не успевает остужаться. Для того, чтоб проверить данную деталь, необходимо снимать помпу с двигателя, и проводить ее осмотр с внутренней стороны. В основном, если сломана крыльчатка, то это будет визуально заметно.

Последний симптом поломки помпы, в автомобиле ВАЗ 2114 – сильный вой в районе насоса, который слышен во время работы двигателя, и усиливается при больших оборотах коленчатого вала. Это свидетельствует о том, что подшипники на валу износились, и требуют срочной замены. Это часто случается в паре с сломанным сальником, так как именно он, зачастую, и стает причиной быстрого износа подшипников.

Выводы

Если видны следы накипи на помпе, то систему охлаждения необходимо срочно промывать

Все причины и признаки неисправности водяного насоса ВАЗ-2114 рассмотрены, и автомобилист, зная эту информацию, с легкостью сможет предотвратить выход из строя узла в дороге, а также заменить элемент преждевременно. Конечно, если самостоятельно не возможно определить состояние узла, то рекомендуется обратиться в автосервис, для проведения диагностики.

Диагностика помпы ВАЗ

Чрезмерно греется двигатель

Для проверки включите печку. Если воздух поступает холодный, тогда в системе не происходит циркуляция охлаждающей жидкости. Помпа нуждается в замене. Чаще всего поломка связана с нарушением целостности крыльчатки.

Ремень ГРМ изнашивается неравномерно

Ремень разбалтывается из-за износа втулок и подшипников. Для проверки водяного насоса придется его демонтировать и изучить текущее состояние.

Вытекает жидкость охлаждения

Такая проблема встречается при длительной работе водяного насоса. Прокладка может износиться или она просто неправильно установлена при предыдущем ремонте

Вне зависимости от того, с какой именно проблемой вам пришлось столкнуться, единственное верное решение — это замена водяного насоса. Такую работу вполне реально выполнить своими руками. Для этого вам потребуется немного времени, инструменты и новая качественная помпа, которая подходит именно для вашего ВАЗ 2114.

Замены водяного насоса на ВАЗ

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Перед началом замены проверьте несколько основных моментов.

Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Признаки неисправности

Среди самых популярных признаков проблем помпы:

перегревается двигатель;
неравномерно изнашивается ремень ГРМ;
подтекает охлаждающая жидкость.

Перегрев двигателя

При нормально работающей помпе в красную зону температура ОЖ может забираться только в летнее время при длительной стоянке на холостых или езде на повышенных оборотах. Если на ходу стрелка подбирается к 105 градусам, это может говорить о неисправности помпы. Проверить несложно – достаточно включить печку. Если она дует холодным воздухом, циркуляции ОЖ в системе нет. Водяной насос нужно заменить. Чаще всего причиной выхода помпы из строя становится обламывание крыльчатки.

Неравномерный износ ремня ГРМ

Одной из распространенных причин подъедания ремня на ВАЗ 2114 является износ подшипников и втулок оси помпы. Другими словами, она начинает болтаться, и из-за этого ремень изнашивается. Для владельцев 16-клапанных ВАЗ 2114 обрыв ремня ГРМ может обернуться загибанием клапанов. Чтобы проверить состояние водяного насоса, его придется снять.

Течет охлаждающая жидкость

Эта проблема может появиться после длительной эксплуатации помпы, когда изнашивается прокладка, или из-за ее неправильной установки. Проявляется она уходом охлаждающей жидкости и появлением подтеков в районе помпы.

Какой бы из вышеперечисленных признаков не проявлялся, потребуется замена помпы. Часто возникает вопрос, какую помпу лучше установить. На рынке много насосов для ВАЗ 2114, среди которых много некачественной и контрафактной продукции. При покупке нужно визуально оценить качество сборки и металла, сравнив несколько вариантов. Обязательно проверить, что ось не болтается на подшипниках и имеет четкий угол в 90 градусов. Даже небольшой перекос свидетельствует о браке – такая помпа станет есть ремень ГРМ.

Ответа на вопрос, какой из производителей лучше, нет – на каждого есть много положительных и отрицательных отзывов. Поэтому выбирать стоит конкретную помпу, а не производителя.

Правила покупки

Во время приобретения запчасти, визуально осмотрите её, оцените состояние металла и соединений. Визуально сравните несколько вариантов от разных производителей на качество вращения лопастей и чётко выставленного угла на стороне крепления помпы к блоку двигателя. Потому как неровно расположенная помпа будет приводить к износу ремня. Ниже, мы подобрали самые популярные модели водяных насосов, которые отличаются стабильной и продолжительной работой.

Выбор помпы (какая лучше для ВАЗ-2114)

Gates.
Luzar.
ТЗА.
HEPU.

Помпа от ТЗА

Помпа от Luzar

Помпа от HEPU серии R 620-625

обратите внимание на тот, как определить оригинальность товара.

Окончательно ответить на вопрос, какой производитель или фирма лучше — весьма сложно, потому как у большого числа устройств, есть свои как отрицательные, так и положительные отзывы. Поэтому, делать свой выбор следует из самых популярных моделей среди автолюбителей.

Замена помпы своими руками

Снятие помпы ВАЗ 2114

Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить. Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Процесс замены на 8-клапанном ВАЗ 2114

Снять защитный кожух ГРМ.
Ослабить и снять (при необходимости) натяжной ролик.
Ослабить генератор, снять ремни генератора и ГРМ.
Отсоединить шланги от помпы, слить ОЖ.
Снять защитную крышку и помпу.

После снятия нужно тщательно очистить поверхности фланца помпы и блока цилиндров от грязи и прикипевших остатков прокладки. Нарастание грязевой «бороды» — одна из причин перекоса помпы и подъедания ремня ГРМ.

Во избежание течей прокладку необходимо с обеих сторон тщательно промазать красным герметиком.

После замены помпы необходимо выставить метки ГРМ: коленвал может сместиться относительно распредвала.

Процесс замены на 16-клапанном ВАЗ 2114

На 16-клапанных автомобилях менять помпу своими руками сложнее, но тоже вполне возможно.

Снять пластиковый кожух и кожух ремня ГРМ.
Чтобы снять кожух, отделяющий шкивы от блока цилиндров, нужно снять ремень ГРМ, шкивы распредвалов, натяжной и опорный ролики. Без этого помпу вытащить не получится.
Чтобы добраться до нижних болтов кожуха, нужно снять правое колесо.
Снять помпу.

Дальнейшие действия по содержанию идентичны автомобилям с 8-клапанным двигателем.

При замене помпы важно соблюдать технологию установки. Неправильно смонтированная помпа будет течь, как и старая. Точно так же она может есть и ремень ГРМ. Причин перегрева мотора может быть много, и если замена помпы не помогла решить эту проблему, стоит прочитать соответствующую статью на сайте.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко. Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки. Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.

Внешний вид помпы (водяного насоса), которая используется в охлаждающей системе автомобилей ВАЗ

Охлаждение силовой установки автомобиля происходит за счет циркуляции охлаждающей жидкости. Отвечает за циркуляцию помпа, которая приводится в действие за счет ремня газораспределительного механизма (ГРМ). При поломке насоса циркуляция охлаждающей жидкости прекращается.

Разобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.
Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.
Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.
Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМ

При необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д. Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора. В общем, механизм натяжения ремня должен быть убран.

Инструкция

Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвала

Обычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток.
Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками
Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам.
Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места
Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом.
Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Замена проходит просто, важно, чтобы вместе с водяным насосом был установлен новый ремень. Монтируется он после того, как замена помпы будет завершена. Перед началом эксплуатации необходимо подождать полного высыхания герметика.

Опубликовано 12 сентября 2015

vazremont.com

сообщение в блоге | Кто отвечает за установку топливного насоса ВНУТРИ топливного бака?

Дорогие Том и Рэй:

Не могли бы вы напечатать имя и фотографию инженера (или бюрократа), который отвечает за установку топливного насоса ВНУТРИ топливного бака? Я хочу увидеть, как выглядит этот дебил, и хочу наложить проклятие на него и его семью. До недавнего времени на замену бензонасоса уходило около 20 минут и стоило около 30 баксов. Теперь он занимает в магазине целый день и стоит целое состояние.В чем преимущество?
Лесли

TOM: В чем преимущество? В НАШИХ интересах! Зарабатываем 40 баксов в час за замену топливных насосов. Это прогресс!

RAY: На самом деле, Лесли, эволюция топливного насоса довольно интересна. В старые-старые времена бензобак стоял перед водителем — прямо над двигателем — и имел трубку внизу. Бензин просто капал в двигатель. А гравитация была «топливным насосом»!

TOM: Позже к двигателю были привинчены механические топливные насосы, которые «засасывали» топливо из бензобака (в задней части автомобиля) до двигателя.И когда в двигателях были карбюраторы, этого было достаточно. Механический насос приводился в действие распредвалом; чтобы двигатель работал быстрее, топливный насос перекачивал быстрее. Он был не очень сложным, но он держал резервуар карбюратора полным, а это означало, что там всегда был бензин, если нужно было ехать быстро.

RAY: Современные автомобили, напротив, имеют систему впрыска топлива. А для впрыска топлива требуется, чтобы топливо все время находилось под более высоким И более постоянным давлением. И если это давление понижается или прерывается по какой-либо причине, даже на мгновение, двигатель не запускается.Механические насосы за 30 долларов не могли обеспечить достаточно высокое или постоянное давление для впрыска топлива, поэтому автомобили с впрыском топлива перешли на электрические топливные насосы.

TOM: Затем возникла еще одна проблема; паровой затвор. Паровой пробок — это неприятная проблема в жаркую погоду, при которой бензин в топливной магистрали становится настолько горячим, что испаряется. А когда он испаряется, машина не запускается, потому что топливный насос не может перекачивать пар.

RAY: Таким образом, производители решили проблему паровой пробки, переместив топливный насос внутрь бензобака и погрузив его в бензин.Поскольку насос всегда окружен жидким бензином, ему не нужно беспокоиться о перекачке пара, верно? А за счет «проталкивания» топлива под давлением из бака к топливным форсункам бензин никогда не испаряется в топливной магистрали и не вызывает проблем.

TOM: Так топливные насосы выросли с 30 до 300 долларов, Лесли. И вы правы, когда нужно что-то менять, это боль в заднице. Но преимущества впрыска топлива — лучшая экономия топлива, меньшие выбросы, большая надежность — того стоят для большинства людей.Хотя очевидно, что вы не из их числа.

Автомобильные водяные насосы: что они делают, как работают и когда стоит заменить свой | Гиды по покупкам

Что делает водяной насос в автомобиле?

Если вы когда-либо заглядывали под капот любого транспортного средства, вы заметите несколько различных деталей и компонентов. Для тех, кто знаком с механическими аспектами автомобилей, понимание того, как части объединяются для работы и движения, может быть простым, но для других разные названия и цели могут сбивать с толку.

Например, все автомобили, от грузовика Ford до внедорожника Toyota, будут иметь под капотом водяной насос. Несмотря на небольшие размеры по сравнению с другими деталями, такими как двигатель, эта маленькая деталь не менее важна для поддержания вашего автомобиля в рабочем состоянии и оптимальной работы. Так что же делает водяной насос в машине?

Роль водяного насоса

Если вы когда-либо раньше выполняли техническое обслуживание своего автомобиля, вам, вероятно, потребовалось некоторое время, чтобы дать двигателю немного остыть после работы, прежде чем приступить к работе.Даже если вы не занимаетесь ремонтом автомобилей своими руками, для вас, вероятно, не удивительно, что ваш автомобиль сильно нагревается под капотом во время вождения, когда движущиеся части создают трение и сжигают бензин.

В то время как производители автомобилей работают над разработкой и производством двигателей и других прочных компонентов, они все еще могут выдерживать такое большое давление и работать до того, как они изнашиваются. Чрезмерно высокие температуры под капотом — одна из потенциальных проблем, которые могут привести к перегреву компонентов автомобиля, что сделает их далеко не такими длинными, как в противном случае.

Противодействие этой проблеме возникает там, где вступают в игру водяные насосы. Эта часть помогает проталкивать охлаждающую жидкость через:

● Блок двигателя

● Радиатор

● Шланги

Без этой циркуляции охлаждающей жидкости по всему автомобилю блок двигателя может быстро перегреться, потенциально может вызвать повреждение, для устранения которого потребуется дорогостоящий ремонт. Водяной насос в вашем автомобиле отвечает за циркуляцию охлаждающей жидкости для всех этих различных компонентов автомобиля, помогая всему работать при оптимальных температурах.

Посмотрите цены на новые автомобили для популярных моделей и сравните, что есть в наличии.

Как работает водяной насос?

Хорошо, теперь, когда мы знаем, что делает водяной насос в автомобиле, как он это делает? Во-первых, эта часть не работает сама по себе. Вместо этого змеевиковый ремень автомобиля (также известный как вспомогательный или вспомогательный ремень), который соединяется со шкивом коленчатого вала и работает при запуске автомобиля, обеспечивает мощность, необходимую насосу для выполнения своей работы по поддержанию оптимального состояния автомобиля. температура.

При работающем змеевидном ремне лопасти рабочего колеса внутри водяного насоса могут вращаться, эффективно заставляя охлаждающую жидкость проходить через различные части, которые в ней нуждаются, например водяную рубашку, окружающую цилиндры двигателя. Но охлаждающая жидкость на этом не заканчивается.

Следующие шланги подводят охлаждающую жидкость к радиатору. Поскольку этот компонент обычно находится в передней части капота, движение воздуха через ребра радиатора помогает охладить жидкость, которая поглотила тепло от двигателя.

После того, как охлаждающая жидкость успела избавиться от некоторой нарастающей температуры, она покидает радиатор, возвращаясь к водяному насосу. Оттуда цикл продолжается до тех пор, пока вы не выключите автомобиль, что остановит движение шкива коленчатого вала и змеевика — и, следовательно, водяного насоса — до следующего раза, когда вы поедете на автомобиле.

Хотя именно свойства охлаждающей жидкости и радиатора делают работу по предотвращению перегрева двигателя, движение жидкости по системе было бы невозможно без водяного насоса, который запускал бы кикстарт и поддерживал поток охлаждающей жидкости по всей системе. система.

Таким образом, хотя он выглядит как упрощенная деталь (особенно по сравнению с другими частями под капотом), водяной насос необходим для поддержания вашего двигателя в хорошей форме и снижения риска повреждения от перегрева.

Признаки того, что ваш водяной насос нуждается в замене

Поскольку отсутствие работающего водяного насоса может потенциально привести к перегреву вашего двигателя (и, следовательно, к необходимости дорогостоящего ремонта), полезно знать, как распознать предупреждающий знак, что ваш водяной насос приближается к конец его жизни.Чем раньше вы заметите симптомы, тем меньше у вас будет проблем от дополнительного повреждения.

Обратите внимание на эти предупреждающие знаки.

Утечка охлаждающей жидкости или жидкостей

Ваш водяной насос имеет несколько уплотнений и прокладок, которые помогают поддерживать поток и помогают удерживать охлаждающую жидкость в автомобиле, где она должна быть, вместо того, чтобы разливаться по дорогам. Со временем они изнашиваются и потенциально ломаются, вызывая утечку охлаждающей жидкости.

Если вы видите зеленую или красную лужу под автомобилем, скорее всего, это охлаждающая жидкость, и пора искать ремонт.Обратите внимание, что некоторые утечки протекают медленно, и, хотя они не проливаются на дорогу, они создают слой навоза на насосе, что также может вызвать ржавчину.

Высокие воющие шумы от шкива водяного насоса

Каждый раз, когда вы слышите незнакомый звук из вашего автомобиля, это обычно является предупреждающим знаком о проблеме. Что касается водяных насосов, то шкив и змеевик иногда начинают завывать, и это особенно часто случается при ускорении. Скрежет и рычание также могут указывать на проблемы, но они, как правило, указывают на плохие подшипники, а не на ослабление ремня.

Хотя вы можете устранить шумы, отрегулировав ремень или подправив подшипники для лучшей подгонки, иногда эти системы изнашиваются настолько, что оправдывает их замену.

Перегрев двигателя

Хотя перегрев двигателя — это то, что вы хотите предотвратить, это все же может произойти. Лучший способ отслеживать это — обращать внимание на датчик температуры двигателя. Если он регулярно показывает, что двигатель нагревается, вам следует попросить механика посмотреть, поможет ли замена водяного насоса решению проблемы.

Пар выходит из радиатора

Еще одним явным признаком того, что ваш двигатель начал перегреваться, является то, что вы видите пар, выходящий из вашего двигателя. В этом случае вам необходимо немедленно остановиться в безопасном месте и выключить автомобиль. В этой ситуации гораздо лучше, чтобы вашу машину забрал эвакуатор, чтобы отвезти ее к механику.

Хотя вы можете продолжить движение в этом сценарии, если вы видите пар, значит, ваш двигатель уже перегрелся, и продолжение движения приведет к большему ущербу — вместо замены только водяного насоса вам, возможно, придется приобрести совершенно новый двигатель, который будет стоить намного дороже.Гораздо лучше прекратить водить машину, чтобы у вас был шанс выбрать менее дорогой вариант.

Как долго обычно работает водяной насос?

Поскольку водяной насос оказывает существенное влияние на производительность вашего автомобиля, его часть может прослужить некоторое время. Поскольку он работает с ремнем ГРМ, обычно рекомендуется заменять водяной насос одновременно с ремнем ГРМ, поскольку они оба доступны в одной и той же области вашего двигателя, и вы можете сэкономить на трудозатратах, установив два услуги оказываются сразу.

Хотя будут некоторые различия в зависимости от марки и модели вашего автомобиля, большинство ремней ГРМ служат от шестидесяти до девяноста тысяч миль; по большей части вы можете рассчитывать, что ваш водяной насос прослужит столько же, за исключением каких-либо неприятных проблем.

Если вы владеете или покупаете подержанный автомобиль, вы можете использовать отчет об истории транспортного средства, чтобы узнать, когда было последнее обслуживание ремня ГРМ и водяного насоса, и использовать эту информацию для планирования технического обслуживания.

Вы покупаете или продаете пикап? Подтвердите стоимость подержанных грузовиков, чтобы найти справедливую цену.

Как работает топливная система современного автомобиля

За последние несколько десятилетий конструкция автомобилей и многих их частей претерпела значительные изменения. Одним из ключевых компонентов автомобиля является топливный насос. Топливный бак в автомобиле или грузовике обычно расположен на другом конце автомобиля, дальше от двигателя. За подачу газа из топливного бака в двигатель отвечает топливный насос. Хотя существует несколько типов топливных систем, основной механизм всех этих систем очень похож.Посмотрим, как работают эти топливные системы:

Как газ перемещается от бака к двигателю?

Бензобак имеет небольшое входное отверстие и закрывается крышкой, когда он не используется. Через это входное отверстие можно наполнить бак снаружи. Большая часть газа хранится в баке, который затем попадает в двигатель после нескольких шагов.
Топливный насос откачивает бензин из бака. Некоторые высокопроизводительные и выносливые гоночные автомобили имеют несколько топливных насосов, но основная система остается той же.Преимущество установки нескольких насосов в том, что они поддерживают автомобиль в ситуациях, требующих высокой мощности. Во-вторых, с несколькими насосами, даже если один из них выходит из строя, другой насос будет подавать топливо в двигатель.
Насос подает бензин в топливопроводы. Топливопроводы, идущие от бака к двигателю, сделаны из твердых металлов. Эти линии расположены таким образом, что они не сильно нагреваются от воздействия окружающей среды или выхлопных газов.
Прежде чем газ попадет в двигатель, он должен пройти через топливные фильтры.Задача фильтра — удалить из бензина все загрязнения и мусор до того, как он попадет в двигатель. Это важный шаг, и чистый топливный фильтр — залог долгой работы двигателя.
Наконец, газ достигает двигателя.

Как появился впрыск топлива?

В современном электрическом топливном насосе используется двигатель постоянного тока, который помогает забирать топливо из бензобака. Оттуда топливо проходит по топливной магистрали и достигает топливной рампы, откуда его можно впрыснуть в цилиндр.Раньше карбюраторы отвечали за забор бензина и его смешивание с соответствующим количеством воздуха для воспламенения в камере сгорания. Затем карбюраторы полагаются на вакуум, создаваемый двигателем, чтобы всасывать (эффект Вентури) необходимое количество воздуха. Этот простой механизм работает хорошо, но не работает, когда требования двигателя отличаются.

Для решения этой проблемы был создан впрыск топлива. Вместо того, чтобы позволить двигателю всасывать газ за счет эффекта Вентури, электронный впрыск топлива использует регулятор давления топлива.Он поддерживает постоянное давление топлива, которое подает топливо к форсункам, и они распыляют газовый туман в камеры сгорания. Воздух и топливо смешиваются при входе в камеру сгорания. Впрыск топлива может быть как механическим, так и электрическим. Электронный впрыск топлива сейчас в основном используется в автомобилях.

Вся топливная система — это основа автомобиля, поэтому ее обслуживание очень важно. Если вы знаете основной механизм топливной системы, поддерживать ее в хорошем состоянии будет намного проще.

7 признаков неисправного топливного насоса (и стоимость замены)

(Обновлено 18 декабря 2020 г.)

Топливный насос является ценным компонентом двигателя внутреннего сгорания. Поскольку внутри камеры сгорания должна быть смесь топлива и воздуха, топливный насос отвечает за перекачку топлива из газового бака через топливопроводы в камеру сгорания.

Что такое топливный насос?

Топливный насос — это простое электромеханическое устройство, которое перекачивает топливо из одного места в другое.

В большинстве автомобилей топливо с заправочной станции закачивается в бензобак, расположенный в задней части автомобиля, даже если это топливо необходимо в двигателе в передней части автомобиля. Когда вы включаете автомобиль, топливный насос нагнетает давление в топливной системе, которая подает топливо к передней части автомобиля.

Насос обычно находится в топливном баке и погружен в топливо. Окружающее топливо охлаждает топливный насос во время работы.

На некоторых автомобилях есть еще один насос, расположенный вдоль топливопровода или даже в моторном отсеке, для дальнейшего повышения давления топлива.Например, транспортным средствам с прямым впрыском топлива требуется вторичный топливный насос высокого давления, чтобы довести давление топлива от 60-80 фунтов на квадратный дюйм до примерно 2000 фунтов на квадратный дюйм или даже больше.

В топливопроводах не будет избыточного давления, пока работает регулятор давления топлива. Прежде чем топливо будет вытолкнуто в топливные форсунки и выстрелит в цилиндры в точных количествах, оно проходит через топливный фильтр для удаления любых загрязнений.

В старых автомобилях может использоваться механический насос, в котором используется плунжер или диафрагма для создания всасывания, которое перемещает топливо в карбюратор, а затем в форсунки.

Более новые автомобили с электронным впрыском топлива требуют более высокого давления, которое может быть обеспечено только электронасосами.

Почему выходят из строя топливные насосы?

При правильном уходе за топливной системой и хорошем топливе топливный насос должен прослужить не менее 100 000 миль, а иногда и в несколько раз больше. Обычно нет регулярных интервалов технического обслуживания, хотя вы всегда можете проверить руководство пользователя, чтобы убедиться.

1) Деградация, связанная с возрастом

Даже при самом тщательном уходе большинство деталей со временем изнашивается и ломается.Это не ваша вина или вина производителя; большинство компонентов построено с учетом определенного срока службы.

2) Плохое или неподходящее топливо

Не все топливо равноценно. Помимо выбора правильного октанового числа бензина, рекомендуется выбрать хорошую заправочную станцию, чтобы иметь наилучшие шансы на получение качественного топлива. Хотя на любой станции может быть партия плохого газа, на некоторых это может быть больше, чем на других.

Загрязнения или вода в топливе могут засорить топливный фильтр, что увеличивает нагрузку на топливный насос.

Так же остерегайтесь присадок для бака. Используйте только хорошо известные и рекомендованные механиками присадки для топливной системы.

Использование неправильного типа топлива — быстрый способ вызвать проблемы с топливным насосом. Никогда не заправляйте дизельное топливо в автомобиль с бензиновым двигателем и наоборот. Это хороший способ разрушить вашу топливную систему и, возможно, двигатель.

Использование этанола в автомобиле, не предназначенном для этого, может вызвать проблемы с топливным насосом в зависимости от концентрации.Низкие концентрации этанола (около 10%) присутствуют в большинстве современных видов топлива. Бензин E10 совместим с большинством современных бензиновых топливных систем.

3) Езда с пустым баком

Важно управлять автомобилем с заполненным не менее 25% бака, чтобы правильно охладить топливный насос. Если вы часто ездите с меньшим количеством топлива, чем это, топливный насос может выйти из строя из-за перегрева.

При низком уровне топлива вероятность вытягивания осадка со дна бака выше.Это может привести к преждевременному насыщению топливного фильтра отложениями или даже попаданию осадка в сам топливный насос.

Признаки неисправного топливного насоса

Многие из этих симптомов характерны для других неисправных компонентов топливной системы. Возможно, вам придется провести некоторое тестирование или диагностику, чтобы определить, какой компонент топливной системы необходимо заменить.

1) Трудность запуска автомобиля

Если вы включите зажигание, но автомобиль не заводится или он заводится и сразу умирает, убедитесь, что вы слышите, как включается топливный насос при первом повороте ключа в ON ».Большинство топливных насосов издают слышимое гудение, когда насос заполняет топливопроводы, когда вы собираетесь заводить автомобиль.

Некоторые автомобили заправляют топливный насос, когда вы открываете автомобиль или открываете дверь водителя. Этот процесс зависит от производителя, но более распространен на европейских автомобилях.

2) Заглохание (особенно под нагрузкой)

Если двигатель внезапно выключается во время движения, возможно, неисправен топливный насос. Неудобно останавливаться на светофоре, пока другие водители сигналят вам, но может быть совершенно опасно полностью потерять мощность в машине при движении по автостраде.Автомобиль должен быть осмотрен механиком, как только вы сможете это сделать.

Если в нормальных условиях автомобиль едет нормально, но глохнет под нагрузкой (например, когда вы нажимаете на газ или тянете что-то тяжелое), неисправный топливный насос может быть причиной проблемы, не справляясь с нагрузкой. .

3) Разбрызгивание, грубая работа

Кашляющий двигатель или общая грубая работа на холостом ходу или при движении с низкой скоростью могут указывать на проблемы с топливным насосом.Это может быть вызвано пропусками зажигания в двигателе, поскольку работа цилиндра не сбалансирована.

4) Низкое энергопотребление

Более медленное ускорение, чем обычно, часто отмечается при выезде на автостраду на автомобилях с неисправными топливными насосами. Насос просто не может обеспечить достаточную мощность для двигателя, поэтому машина вырывается из строя. Движение в гору только усугубит эту проблему.

5) Скачки двигателя

Если вы ведете автомобиль с постоянной скоростью, двигатель внезапно набирает обороты, что заставляет вас увеличивать скорость (несмотря на то, что вы не нажимаете сильнее на педаль акселератора), возможно, проблемы с топливным насосом.Если это произойдет с вами, будьте очень осторожны и соблюдайте большую дистанцию, чтобы случайно не заехать в автомобиль, идущий впереди вас, по пути к механику.

6) Проверьте свет двигателя

Новые автомобили имеют сложную систему датчиков, которая должна обнаруживать проблемы с топливным насосом до того, как проявятся другие более опасные симптомы. Недостаточный поток через форсунки будет отмечен компьютером и должен загореться лампочкой проверки двигателя. Пропуски зажигания в двигателе также должны вызывать предупреждение.

Если вы видите индикатор проверки двигателя, лучше всего отсканировать автомобиль и устранить проблему. Отнесите автомобиль в мастерскую или в магазин автозапчастей, чтобы сканирующий прибор OBD-II считал код, который сообщит вам о проблеме, вызвавшей предупреждение, чтобы вы или ваш механик могли продолжить устранение неполадок.

7) Высокий вой

Если вы слышите громкое жужжание или вой из задней части автомобиля, где расположен топливный бак, проверьте топливный насос. Обычно он должен издавать мягкий гул, который водитель не слышит во время движения.

Чтобы выполнить очень краткую проверку топливного насоса, вы можете фактически прослушать у бака, чтобы топливный насос работал нормально, повернув зажигание автомобиля в положение «включено», когда люк топливного бака и крышка топливного бака открыты. Если вы ничего не слышите, вероятно, ваша помпа поджарена.

Другие возможные причины этих симптомов

Если вы испытываете некоторые из этих симптомов, но топливный насос признан исправным или уже заменен, проверьте следующие возможные проблемы.

1) Неисправные или забитые топливные форсунки

Это последняя остановка для топлива перед его поступлением в цилиндры.Так как именно здесь происходит волшебство, топливные форсунки, препятствующие подаче топлива, безусловно, вызовут некоторые проблемы.

2) Неисправный предохранитель или реле

Предохранители и реле легко проверить и дешево заменить. Если вы пытаетесь устранить неполадки дома, это часто будет отличным первым шагом.

3) Плохое электрическое соединение

Современные системы полагаются на множество датчиков и разъемов для передачи информации. Короткое замыкание или плохое заземление может вызвать любое количество странных проблем, особенно периодически возникающих.

4) Забитый топливный фильтр

Так же, как засорение топливной форсунки означает, что цилиндр не может получить необходимое топливо, забитый фильтр может ограничивать подачу топлива.

5) Без газа

Никогда не упускайте из виду простые вещи. Если у вас есть проблемы с указателем уровня топлива, возможно, у вас мало топлива и вы этого не понимаете.

Замена топливного насоса

Как всегда, стоимость профессиональной замены топливного насоса сильно зависит от марки, модели и года выпуска вашего автомобиля, а также от того, к какому механику вы обращаетесь.Для недорогого автомобиля сам насос может стоить всего 50 долларов, а оплата труда обычно составляет 200-300 долларов.

Более сложные и дорогие автомобили, вероятно, будут иметь более высокие затраты как на запчасти, так и на рабочую силу. Некоторые из этих замен могут стоить более 2500 долларов.

Почему и когда важно заменить / отремонтировать водяной насос

Водяной насос, несомненно, играет важную роль в обеспечении бесперебойной работы двигателя вашего автомобиля. Конечно, мы почти не обращаем внимания на эту часть нашего автомобиля, но когда дело доходит до защиты двигателя от перегрева, нельзя не учитывать ответственность водяного насоса.Если вас интересуют последствия перегрева; это может привести к повреждениям, таким как деформированные головки, поврежденные прокладки головки, или даже может привести к полному заклиниванию вашего двигателя, что потребует от вас полной его замены. Водяной насос, будучи замкнутой системой, работает в замкнутом контуре, выталкивая антифриз или охлаждающую жидкость из двигателя вашего автомобиля.

Как работает водяной насос?

Когда двигатель автомобиля запускается, шкив, расположенный в передней части двигателя, приводит в движение змеевиковые ремни, которые, в свою очередь, приводят в движение другие подвижные компоненты двигателя.Водяной насос перекачивает воду из радиатора в блок двигателя. Вода действует как охлаждающая жидкость и направляется через двигатель, чтобы поддерживать его работу при благоприятной рабочей температуре. Подача воды по всему двигателю зависит от температуры двигателя, которая не должна быть слишком высокой или слишком низкой.

Зачем и когда ремонтировать водяной насос?

Как уже говорилось ранее, водяной насос является одним из наиболее важных компонентов вашего автомобиля, так как он обеспечивает бесперебойную работу двигателя при идеальной рабочей температуре.Крайне важно следить за функциональным состоянием часов, чтобы гарантировать, что ваш двигатель не получит непоправимых повреждений.

Ниже приведены признаки того, что вам следует заменить водяной насос:

Сливное отверстие водяного насоса показывает значительное количество утечки масла или охлаждающей жидкости, вам следует заменить водяной насос
Вы обнаружили, что температура вашего двигателя превышает нормальную
Вы обнаруживаете, что доливаете воду в резервуар чаще, чем часто
Зеленая и оранжевая лужа под автомобилем меняет цвет на красный или кирпично-красный
Вы начинаете ощущать запах в моторном отсеке, которого не было до
Из моторного отсека слышен громкий воющий шум

Не ищите ничего, кроме Motor & Gear Engineering Inc.когда дело доходит до таких услуг, как расширенный ремонт насоса, полная реконструкция или перепроектирование, модернизация и техническое обслуживание. Мы доказываем наш опыт и превосходство в соответствующей области на протяжении более 30 лет и заслужили доверие и добрую волю наших клиентов благодаря нашей страсти к совершенству, профессионализму и высококачественному обслуживанию.

Сообщение навигации

Нужен ли моей машине новый топливный насос?

Топливный насос подает газ или дизельное топливо в камеру сгорания двигателя и обычно обеспечивает долгие годы безотказной работы.Однако время от времени вы можете найти тот, который нуждается в замене. Как узнать наверняка? Обратите внимание на несколько контрольных знаков. Они могут включать:

Ощущение, что двигатель «задыхается» или изо всех сил пытается поддерживать скорость. Это может заставить вас думать, что у вас закончился бензин, несмотря на то, что датчик показывает уровень топлива в баке.
Еще один показатель неисправности — перегрев двигателя. Неисправный топливный насос может перегреться и из-за своей неэффективности вызвать перегрев двигателя.Автомобиль, у которого возникла такая неисправность, может проработать около 15-30 минут перед остановкой. После того, как он остынет, вы можете обнаружить, что он снова работает, только чтобы повторить отказ по мере того, как двигатель нагревается. Это еще один предупреждающий знак, что топливный насос недолго для этого мира.
Шум, обратный огонь и разбрызгивание двигателя указывают на неисправность топливного насоса. Обычно электронные топливные насосы не издают шума, если только они не выходят из строя. Непостоянный поток топлива может вызвать внутренние проблемы двигателя, приводящие к колебаниям при запуске или взлете, или даже при запуске транспортного средства.
Любая из этих проблем может сопровождаться индикатором «Check Engine», который появится на приборной панели.

Как работает топливный насос?

Раньше механические топливные насосы были гораздо более распространенными, иногда они устанавливались вне топливного бака. С появлением электронного впрыска топлива, который используется в большинстве современных автомобилей, такие устройства стали реликвиями. Их заменили электрические топливные насосы, которые обычно устанавливаются внутри топливного бака. Насос создает положительное давление, которое нагнетает топливо по трубопроводам к двигателю.Насос в баке помещает его в наиболее удаленную от двигателя точку, погруженную в холодную жидкость, где вероятность возгорания меньше.

Современный топливный насос использует электродвигатель постоянного тока для забора топлива из бака. Он отправляет его через топливные форсунки и попадает в цилиндры. Топливо смешивается с воздухом, и заряд от свечей зажигания вызывает горение. Фильтр на впуске насоса отсеивает любые загрязнения, чтобы предотвратить их попадание в топливопроводы и, в конечном итоге, в двигатель.

СВЯЗАННЫЙ: Нужен ли моей машине новый топливный фильтр?

Широкое распространение электронных топливных насосов дает также ряд преимуществ. К ним относится снижение расхода топлива, поскольку его работа контролируется электронным блоком управления (ЭБУ) автомобиля. Второе преимущество — это предварительная подача топлива, поскольку обороты двигателя (RPM) больше не влияют на работу насоса. Это причина, по которой все больше автомобилей используют системы автоматического запуска / остановки для выключения двигателя на светофоре и в пробках.

Что нужно для замены топливного насоса?

Механику нужно будет добраться до вышедшего из строя насоса через верх топливного бака через панель доступа в салоне. Когда панель доступа отсутствует, топливо сливается из бака, а затем бак опускается и снимается с автомобиля для доступа к насосу. Все шланги подачи и возврата топлива отсоединены от мест подключения топливных насосов.

После того, как механик удалил неисправный топливный насос, все монтажные кронштейны прикрепляются к новому насосу, и он устанавливается на место старого.На этом этапе самое время заменить встроенный или внутренний топливный фильтр, который отсеивает мусор. Наконец, наполните бак и проверьте на герметичность.

Эта работа средней сложности, и ее лучше всего выполнять в сервисной службе вашего дилерского центра.

Сколько стоит замена топливного насоса?

Средняя стоимость для замены топливного насоса составляет от 220 до 1062 долларов в зависимости от автомобиля и возраста. Стоимость рабочей силы оценивается от 124 до 260 долларов, в то время как стоимость запчастей составляет от 95 до 854 долларов.Оценки не включают налоги и сборы в .

Если вы готовы заменить топливный насос, воспользуйтесь нашим Руководством по ценам на обслуживание и ремонт, чтобы узнать больше о том, сколько это будет стоить и где вы можете выполнить работу.

Признаки неисправности водяного насоса и ремонт

Когда вы садитесь за руль своего автомобиля, вы, вероятно, не беспокоитесь о поломке, если только нет визуальной или слуховой причины для беспокойства. Большинство водителей верят, что если автомобиль может правильно управлять и тормозить во время движения, безопасная и успешная поездка в основном гарантирована.Однако некоторые проблемы с автомобилем невозможно обнаружить, пока ситуация не станет ужасной. Так обстоит дело с водяным насосом вашего автомобиля. Если вы водите машину с неисправным водяным насосом , вы можете оказаться на обочине дороги. Поскольку отказ водяного насоса может привести к перегреву вашего автомобиля , важно знать, как работает водяной насос, признаки неисправного водяного насоса и варианты замены водяного насоса .

Что делает водяной насос: как работает водяной насос

Водяной насос в автомобиле отвечает за проталкивание охлаждающей жидкости антифриза через систему охлаждения .Водяной насос направляет охлаждающую жидкость по двигателю , головке блока цилиндров, радиатору , сердечнику нагревателя и впускному коллектору через соединительные шланги и трубопроводы. Это предотвращает перегрев двигателя и компонентов автомобиля, а также предотвращает замерзание жидкости в более холодное время года. Водяной насос приводится в действие с помощью змеевикового ремня , приводного ремня или зубчатого ремня . Это будет отличаться в зависимости от марки и модели автомобиля.

Признаки неисправности водяного насоса: как определить неисправность водяного насоса

Неисправный водяной насос обнаружить непросто, поскольку симптомы могут быть вызваны другими компонентами автомобиля.Наиболее распространенные симптомы неисправности водяного насоса :

Перегрев двигателя: Ваш автомобиль может перегреться из-за проблем с водяным насосом, радиатором, термостатом или шлангами. Перегрев двигателя может привести к потрескавшейся головке блока цилиндров , выдуванию прокладки головки блока цилиндров и сгоревшим поршням. Если не устранить быстро, это может полностью вывести из строя двигатель транспортного средства. Если автомобиль перегревается, индикаторы на приборной панели будут мигать в качестве предупреждения.Двигатель также будет работать медленнее, а компоненты системы охлаждения будут горячими на ощупь.

Утечка охлаждающей жидкости: Утечка охлаждающей жидкости может происходить из водяного насоса, радиатора, прокладки или шлангов. Утечка, вызванная неисправным водяным насосом, будет очевидна с того места, где течет утечка. Если антифриз скапливается под водяным насосом, когда автомобиль припаркован, то причиной утечки является насос. Точно так же, если охлаждающая жидкость попадает под радиатор, утечка, скорее всего, исходит из радиатора.

Утечка водяного насоса нормальная. Обычно это происходит из-за износа при регулярном использовании автомобиля. Утечки охлаждающей жидкости легко обнаружить, так как охлаждающая жидкость будет ярко-зеленого, желтого или красного цвета. Утечки охлаждающей жидкости серьезны и требуют быстрого устранения. При обнаружении утечки компонент, который протекает, необходимо быстро отремонтировать или заменить.

Воющий звук из машины: Воющий или скрежетающий звук является надежным индикатором ослабления шкива водяного насоса .Однако это также может быть результатом неисправного ролика натяжителя или проскальзывания ремня. Если шкив водяного насоса неисправен, это может привести к износу подшипников насоса. В случае износа подшипников потребуется замена водяного насоса.

Пар, исходящий из моторного отсека: Пар, выходящий из-под капота автомобиля, также можно отнести к водяному насосу, крышке радиатора или самому радиатору. Steam обычно является признаком немедленной проблемы; Это означает, что транспортное средство должно быть остановлено, безопасно и как можно скорее.Пар указывает на то, что охлаждающая жидкость не проходит через систему охлаждения должным образом.

Проблемы с водяным насосом:

Если проблема связана с водяным насосом, лучше всего знать, в чем корень проблемы. Если кто-то знает причину неисправности насоса, он может исправить ситуацию должным образом и предпринять шаги, чтобы избежать подобных проблем в будущем. Некоторые частые причины выхода из строя водяного насоса:

Охлаждающая жидкость двигателя в последнее время не заменялась.Это создает скопления грязи и ржавчины, которые могут вывести из строя водяной насос.
Прокладка со временем изнашивается, вызывая утечку.
Ремень, подсоединенный к водяному насосу, слишком заучен. Это оказывает дополнительное давление на вал и подшипник; вызывая повышенный износ и утечки.
Поврежденный подшипник водяного насоса препятствует вращению насоса. Это вызовет перегрев двигателя.
Прокладка могла со временем износиться, что привело к утечке.

Как проверить водяной насос: как определить, неисправен ли ваш водяной насос

Если автомобиль перегревается или собирается перегреться, виновником может быть любой из компонентов системы охлаждения.Как упоминалось выше, радиатор, термостат или шланги и трубопроводы могут выйти из строя. Любая из них, включая водяной насос, может быть причиной перегрева автомобиля . Поскольку эти неисправные компоненты будут иметь схожие симптомы, изучение того, как узнать, неисправен ли водяной насос , окажется полезным для сужения возможностей; экономия времени и денег на ремонте.

Как узнать, работает ли водяной насос

Поставьте автомобиль на стоянку, снимите крышку радиатора и запустите двигатель.Дайте двигателю поработать примерно 20 минут.

Посмотрите в отверстие радиатора, чтобы убедиться, что охлаждающая жидкость течет должным образом. Если охлаждающая жидкость не циркулирует, это может быть вызвано водяным насосом, термостатом или радиатором.

Установите на место крышку радиатора и сожмите верхний шланг радиатора . Сжимая трубку, используйте ткань или тряпку, чтобы не обжечь руку. Если водяной насос работает, при отпускании шланга через шланг должен пройти поток охлаждающей жидкости.

Если нет потока охлаждающей жидкости через шланг радиатора, охлаждающая жидкость не течет должным образом. Полностью включите обогреватель в машине. Если от воздушного блока поступает мало тепла или оно отсутствует, это дополнительный признак того, что охлаждающая жидкость циркулирует неправильно.

Подшипник водяного насоса: плохой звук водяного насоса

Если подшипник водяного насоса неисправен, он будет издавать визг или скрежет, а вал насоса не будет двигаться должным образом.

С помощью длинной отвертки или отрезка резинового шланга можно определить, исходит ли шум от водяного насоса; в отличие от визжащего ремня.

Поместите один конец отвертки или шланга напротив водяного насоса и прижмите ухо к противоположному концу. Если подшипники изношены, визг или скрежет будет четким и отчетливым.

Проверьте шкив водяного насоса, покачивая его рукой. Если есть признаки повреждения или чрезмерного движения, необходимо заменить водяной насос.

Утечка уплотнения водяного насоса

Если прокладка водяного насоса сломана, будет течь охлаждающая жидкость антифриза. Визуальный осмотр водяного насоса выявит такую утечку.

Доступ к водяному насосу зависит от модели автомобиля. Для некоторых может потребоваться снятие крышки двигателя и / или подъем автомобиля.

Когда водяной насос станет виден, проверьте сливное отверстие водяного насоса . Сливное отверстие будет расположено возле шкива; обычно внизу насоса.Если сливное отверстие влажное, это нормально. Капание охлаждающей жидкости из дренажного отверстия свидетельствует о негерметичности уплотнения вала.

Замена водяного насоса

Ремонт водяного насоса и замена — это работа, которую лучше всего доверить профессионалам. Поскольку замена водяного насоса иногда влечет за собой снятие нескольких других компонентов, эта задача не рекомендуется новичкам. Если вы (или кто-то из ваших близких) склонны к механике, вы можете изучить , как заменить водяной насос .

Большинство профессионалов советуют заменять ремень ГРМ одновременно с водяным насосом. Эти две детали имеют примерно одинаковый срок службы. Установка нового водяного насоса со старым ремнем увеличит рабочую нагрузку на насос и сократит срок его службы. Точно так же установка нового ремня со старым водяным насосом увеличит нагрузку на ремень.

Стоимость замены водяного насоса: сколько стоит водяной насос

Из-за количества труда, затрачиваемого на замену водяного насоса, стоимость оценивается примерно в 700 долларов США .В зависимости от марки и модели автомобиля, национальные оценки варьируются от $ 300 до $ 800 , включая детали и работу. Стоимость покупки самого водяного насоса колеблется от $ 50 до $ 100 . Профессионалы предупреждают владельцев автомобилей, что дешевый водяной насос может сэкономить им деньги при покупке, но не будет работать так же хорошо или долго, как насос более высокого качества.

Проблема с водяным насосом — это одна из многих вещей, предусмотренных планом Drivesmart для трансмиссии .

Все про водяний насос (помпу) системи охолодження

Призначення, принцип роботи

Конструкція водяного насоса

Ознаки несправності

Причини несправності водяного насоса

Профілактика несправностей

Инструкция по определению неисправностей помпы двигателя

общая конструкция устройства и принцип работы, описание того, когда включается помпа

Насос охлаждающей жидкости (помпа) в автомобиле: что это, для чего нужен, устройство, как работает

Что такое помпа автомобиля

Общая конструкция устройства, принцип работы

Для чего нужна помпа в автомобиле

Когда включается помпа

Момент выключения

Основные неисправности и ремонт

Популярные производители и модели

Производители водяных насосов для иномарок

Производители водяных насосов для российских автомобилей

Водяной насос двигателя: устройство, ремонт

Описание и устройство помпы

Основные неисправности

Методы устранения неисправностей

Ремонт разборной помпы

Замена неразборного водяного насоса

Последствия несвоевременной замены водяного насоса

Вывод

Как работает водяной насос?

1. Конструкция помпы

2. Принцип работы помпы

3. Замена помпы

Автомобильная помпа: принцип работы ключевого элемента системы охлаждения

Роль насоса в жизни системы охлаждения

Автомобильная помпа: внутри всё просто

Поломка насоса: чем сулит и что делать?

За что отвечает помпа в автомобиле?

Признаки неисправности водяного насоса:

Причины появления неисправностей

Что такое автомобильная водяная помпа и для чего она нужна?

Строение и принцип работы водяной помпы

Причины поломки водяной помпы

Последствия неисправности водяной помпы

Распространенные неисправности водяной помпы

Особенности ремонта водяной помпы

Неисправности помпы: симптомы, признаки, причины. Как проверить водяной насос системы охлаждения, определить поломку

Симптомы неисправности

Как проверить насос системы охлаждения?

Риск обрыва ремня ГРМ

Основная причина поломок

Устройство автомобилей

Насос охлаждающей жидкости – устройство, принцип работы и возможные неисправности

Неисправности помпы машины : симптомы, признаки, причины

С чего начать?

Итак, какими могут быть признаки неисправности помпы?

Почему насос ломается?

Поломка водяной помпы автомобиля

Симптомы выхода помпы из строя

Утечка жидкости из дренажного отверстия или из-под посадочной поверхности

Симптомы неисправной помпы

Ржавчина, появление отложений

Замена помпы ВАЗ 2110, инструкции и рекомендации

Как проверить помпу ВАЗ 2110

Инструкция по замене помпы ВАЗ 2110

Кавитация, повреждение подшипника

Дефекты вала

Другие способы проверки

Менять или ремонтировать?

Замена насоса в 8-клапанной системе

Замена насоса в 16-клапанной системе

Роль насоса в жизни системы охлаждения

принцип работы ключевого элемента системы охлаждения

Роль насоса в жизни системы охлаждения

Автомобильная помпа: внутри всё просто

Поломка насоса: чем сулит и что делать?

какая лучше, неисправности, замена и ремонт своими руками, инструкции с фото и видео

Устройство и назначение помпы

Конструкция насосного агрегата

Симптомы и причины неисправности

Как снять помпу на автомобиле ВАЗ 2106

Необходимые инструменты и расходные материалы

Порядок разборки
