что это такое и как работает

ЭБУ расшифровывается как электронный блок управления. Это небольшая электронная плата, отвечающая за сбор и обработку различной информации о состоянии машины. Если двигатель можно назвать сердцем, то ЭБУ, без сомнения, мозг. Также это устройство называют «контроллером». Информация о скорости, температуре двигателя и снаружи, уровне кислорода и пр. поступает в ЭБУ от датчиков. Из него же исходят команды для системы зажигания, коробки передач (для автомата), ABS, топливного насоса, управления светом и других систем.

Как работает ЭБУ

Схема работы ЭБУ

Схема работы ЭБУ

Для того чтобы понять, что такое ЭБУ в автомобиле, для начала нужно разобраться с тем, как данная система работает. В первую очередь ЭБУ собирает данные с датчиков:

  • Температура мотора и окружающей среды,
  • Данные о подаче кислорода и топлива,
  • Датчик скорости,
  • Датчик холостого хода,
  • Данные от систем антизаноса, стабилизации, антиблокировочной системы, некоторых других систем безопасности,
  • Информация о состоянии коленвала (или коленвалов)
  • Информация о положении дроссельной заслонки, педали газа
  • Контроль количества охлаждающей жидкости, тормозной жидкости и самой тормозной системы
  • Датчик напряжения внутренней электросети автомобиля,
  • Информация из цепи ЭУР или о состоянии гидроусилителя.

Это минимальный набор данных, которые блок электронного управления получает для анализа постоянно. Чем выше классом машина, тем этот список все длиннее. Добавляются, например, данные о состоянии пневматической подвески у внедорожника и пр.

По мере анализа всей этой информации ЭБУ постоянно отдает команды для поддержания автомобиля в рабочем режиме. Фактически блок управления всегда держит под контролем:

  • Впрыск инжекторов,
  • Подача воздуха и всю система зажигания,
  • Управление газораспределением,
  • Состав выхлопных газов,
  • Управление автоматической КП
  • Поддержание нужного значения температуры,
  • Всю осветительную систему, внутреннюю и наружную,
  • Подогрев, кондиционер,
  • Стеклоподъемники и прочее.

Как выглядит ЭБУ

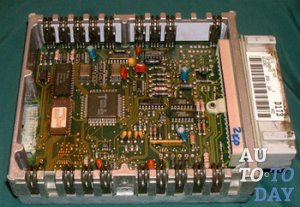

Электронный блок управления (со снятой крышкой)

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

  • ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
  • ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
  • ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

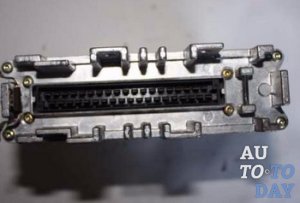

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Неисправности и ремонт ЭБУ

Поврежденный чип на плате ЭБУ

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

  • Если машина не запускается или плохо управляется,
  • Происходят различные блокировки (дверей, сцепления и пр.),
  • На дисплей постоянно выдаются ошибки,
  • Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

  1. Отсоедините минусовую клемму аккумулятора,
  2. Отсоедините два входящих шлейфа,
  3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Читайте также: Что такое ESP и как данная система работает в связке с Электронным Блоком Управления.

Видео об ЭБУ

Что такое ЧИП-тюнинг ЭБУ

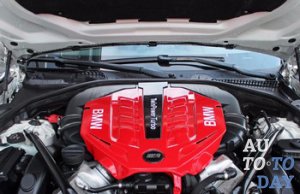

ЧИП-тюнинг электронного блока управления

ЧИП-тюнинг электронного блока управления

Усовершенствование заводского программного обеспечения, то есть замену стандартной прошивки ЭБУ, называют ЧИП-тюнингом.

Ряд компаний предлагают ЧИП-тюнинг для увеличения мощности примерно на 10%, уменьшения расхода горючего, улучшения плавности хода машины и пр. Новая прошивка помогает «заточить» авто под определенное топливо. Всегда рекомендуется перепошивка ЭБУ, если вы сняли катализатор. На некоторых машинах имеется ограничение верхнего предела скорости, и с помощью ЧИП-тюнинга можно его успешно убрать.

Если вы решили сделать ЧИП-тюнинг, помните: новое ПО должно быть абсолютно адаптировано под вашу марку, либо должно быть оригинальным.

Похожие статьи

avtonov.com

Что такое ЭБУ в автомобиле и где он находится

Современные автомобили всё больше напоминают сплошное переплетение из проводов, датчиков и всевозможных компьютеров. Машина переполнена электроникой. Можно бесконечно долго спорить на тему того, плохо это или всё же хорошо.

Электронный блок управления двигателем ВАЗ 2110

Здесь куда важнее разобраться с устройством, которое фактически руководит и контролирует работу всей электронной начинки автотранспортного средства. И тут речь идёт об электронном блоке управления, либо просто ЭБУ.

Про эту аббревиатуру не слышал разве что самый ленивый человек, который совершенно не интересуется автомобилями и никогда не вникал в суть их устройства, но таких найдутся единицы. Большинство знает об этом блоке. Если быть точнее, то о его существовании. Но при этом мало представляют себе суть ЭБУ, его функции, возможности и даже расположение в конструкции автомобиля.

Что контролирует

Для всех расшифровка стала уже вполне понятной и известной. Понять смысл устройства стало куда проще даже после этого шага. Теперь вы знаете, что это за аббревиатура и как расшифровывается рассматриваемый нами ЭБУ. Довольно часто используется только аббревиатура в технической документации, поскольку автомобилистам нет смысла каждый раз напоминать её значение. ЭБУ можно называть коротко с помощью аббревиатуры, использовать полное понятие электронного блока управления, либо просто контроллер. Суть от этого никак не изменится. Куда важнее узнать, что же такое этот ЭБУ и где он находится в автомобиле.

Двигатель внутреннего сгорания автомобиляДвигатель автомобиля, контролируемый ЭБУ

Фактически блок является мозгами современного автомобиля, без которого мы бы получили груду металла со всевозможными датчиками, проводами и электронными устройствами, никак не связанными друг с другом.

ЭБУ практически постоянно находится в режиме работы, поскольку на него поступает огромный объём информации от всевозможных датчиков. Эти данные блок обрабатывает, используя предусмотренные в его программе алгоритмы, после чего отправляет командные сигналы на так называемые исполнительные устройства. Блок заставляет в соответствующем режиме работать насосы, системы зажигания, форсунки и многое другое.

В итоге получается так, что блок выступает в качестве руководителя для всех предусмотренных в автотранспортном средстве электронных процессов. А это от элементарной работы фар до управления системами безопасности.

Есть достаточно обширный перечень датчиков, с которых информация сначала идёт на наш ЭБУ, а затем, проходя обработку, сам блок отправляет команды на исполнительные устройства, в зависимости от результатов анализа полученных сведений.

Среди основных датчиков, которые зависят от контроллера, можно выделить несколько. Они отвечают за:

  • температуру мотора;
  • холостой ход;
  • подачу горючего;
  • подачу кислорода;
  • температуру окружающей среды;
  • антиблокировочную систему;
  • систему стабилизации;
  • антизанос;
  • скорость;
  • текущее положение заслонки дросселя;
  • уровень нажатия педали акселератора;
  • коленвал;
  • тормозную систему;
  • уровень ОЖ;
  • уровень тормозной жидкости;
  • напряжение в бортовой сети;
  • гидроусилитель;
  • электроусилитель руля;
  • кондиционер;
  • отопление и пр.

Но тут перечислен только базовый набор, который есть практически на каждом современном автотранспортном средстве. На более продвинутых машинах в богатой комплектации список значительно увеличивается.

Обработав полученную информацию, контроллер или мозг автомобиля отправляет команды различным исполнительным узлам, системам и механизмам. Это позволяет внести изменения в работу:

  • дроссельной заслонки;
  • системы подачи воздуха;
  • зажигания;
  • фаз газораспределения;
  • системы кондиционирования;
  • выхлопной системы;
  • освещения;
  • стеклоподъёмников;
  • подогрева;
  • АКПП и пр.

Но и тут речь идёт исключительно о минимальном наборе, характерном для базовой комплектации недорогой иномарки. Увеличьте комплектацию или купите более современных и продвинутый автомобиль с большим количеством электроники, и ЭБУ будет посылать команды целому ряду дополнительных систем, механизмов и устройств.

Для многих это удивительно, что один небольшой блок выполняет столь сложную работу. Причём делает это постоянно, без перерывов, одновременно обрабатывая огромный объём информации.

Из-за широких функций и возможностей некоторые полагают, что ЭБУ должен выглядеть как компьютер, ноутбук или планшет, обладать внушительными размерами. Исключением можно назвать лишь отсутствие экрана. Но в действительности все поражаются ещё больше, видя реальный форм-фактор этого управляющего блока.

Как выглядит

Фактически вы уже знаете, что такое ЭБУ в любой современной машине. Это контрольно-командный центр всего автотранспортного средства. Вся используемая электроника завязана на одном блоке. Она обязана отчитываться перед ЭБУ ежесекундно и порой даже чаще. При этом сам контроллер, анализируя полученные данные, может корректировать работу систем и всей машины, передавая необходимые командные сигналы к исполнительным устройствам.

ЭБУ двигателя БошВнешник вид ЭБУ двигателя Бош

Теперь стоит взглянуть на блок просто как на составляющий элемент автомобиля. Это небольшое устройство, которое заключено в специальный корпус. В качестве материала для корпуса используется пластик или металл, чаще всего алюминий из-за его неподверженности коррозии.

Корпус устанавливается в разных местах, в зависимости от конкретной марки и модели. При этом от расположения зависит сам материал корпуса ЭБУ. Если инженеры решили установить его в салоне, тогда применяется пластик и прочный полимер, поскольку угрозы быстрого износа и повреждения нет. Когда ЭБУ располагают в подкапотном пространстве, тут лучше применять металл.

Внутри этого корпуса располагается плата. Она и есть тот самый контроллер или управляющий блок. Наружу выходят разъёмы в количестве 2 штук. Адаптированы эти разъёмы под шины типа CAN. Через них происходит соединение со всеми проводами от датчиков и устройств в авто.

Дополнительно на большинстве ЭБУ есть разъём для подключения диагностического оборудования. С его помощью чистятся мозги блока, меняется программное обеспечение, восстанавливаются базовые настройки, удаляются ошибки и пр.

Диагностика блока управленияПроведение диагностики блока управления

Активная работа блока приводит к его активному нагреву. Чтобы отвести тепло, инженеры предусмотрели наличие специальных оребрений. Это похоже на радиатор охлаждения процессоров, которые применяются в компьютерах и ноутбуках.

Сняв с автомобиля этот блок управления, вы увидите перед собой коробочку компактных размеров. Примерные параметры составляют 30х30 мм при толщине не более 70 мм. Хотя блоки бывают разными, в зависимости от года выпуска, конкретного автомобиля и автопроизводителя.

Внутренняя начинка

С коробкой разобрались. Теперь ведь интересно заглянуть внутрь. Под оболочкой, выполняющей роль кожуха и защиты, скрывается плата внушительных размеров. Во многом напоминает те платы, которые вмонтированы в системный блок обычного персонального компьютера.

Плата блока управленияПлата электронного блока управления двигателем

Вдаваться в подробности устройства платы ЭБУ не имеет смысла. Тут важно знать, что она включает в себя 2 ключевых узла. Это память и программное обеспечение.

Причём память здесь есть 3 типов:

  • Постоянно запоминающее программируемое устройство или просто ППЗУ. Она служит для закладки различных программ и функций для работы силового агрегата;
  • Оперативное запоминающее устройство, либо же сокращённо ОЗУ. Этот отдел памяти блока необходим для осуществления работы с промежуточной информацией. Фактически здесь данные обрабатываются в режиме реального времени;
  • Последней частью памяти является ЭРПЗУ. Также запоминающее устройство, которое называют электронным репрограммируемым. Хранит временную информацию в виде кодов доступа, блокировки, пробега, расхода топлива и пр.

Следующим разделом платы блока управления выступает программное обеспечение. Его делят на 2 типа:

  • Наиболее важным считается функциональное ПО. Сюда приходит различная информация со всевозможных датчиков. ПО анализирует данные и отправляет затем команды на исполнение;
  • Другим типом памяти выступают модули или контрольные микросхемы. Нужно для контроля полученной информации и проверки на предмет ошибок. При их обнаружении ПО старается устранить ошибки. Если это сделать не удаётся, тогда водитель видит их в виде буквенно-цифровых обозначений. Самым известным можно считать Check или Check Engine. В некоторых случаях, если ошибка критическая, ПО блокирует возможность пуска ДВС.

Также о программном обеспечении в составе платы ЭБУ хорошо известно поклонникам чип-тюнинга. Сюда вносятся изменения, переписываются программы, задаются новые алгоритмы.

Расположение

Справедливо будет узнать, где именно в автомобиле находится ЭБУ. В действительности блок располагается в разных местах. Всё зависит от конкретного автомобиля и порой даже года выпуска.

ЭБУ двигателя MazdaРасположение ЭБУ двигателя Mazda

Есть 2 основных места, куда автопроизводители в процессе сборки транспортного средства устанавливают управляющий блок.

  1. Салон. Поскольку салон является достаточно вместительным пространством, искать следует исходя из руководства к вашему автомобилю. В случае с машинами производства АвтоВАЗ выбирают место под панелью около печного радиатора. У некоторых блок располагается под задним диваном. Это наиболее актуально в последнее время для иномарок премиум класса. Есть редкие случаи, когда блок ставят в багажный отсек.
  2. Подкапотное пространство. Вообще инженеры давно пришли к выводу, что располагать блок под капотом не очень правильное решение. Это обусловлено постоянным воздействием грязи, воды, влаги, осадков, высоких температур. Всё это негативно влияет на блок, даже если он заключён в прочный и надёжный корпус. Искать ЭБУ следует в районе аккумуляторной батареи, около блока с предохранителями.

На практике отыскать управляющий блок даже на автомобиле, который вы только приобрели и не успели разобраться с его устройством, не сложно.

Автопроизводители никогда не размещают блоки под панелями, которые тяжело снять или для доступа требуется разбирать половину салона. Обычно это одна скрытая панель, удерживающаяся на фиксаторах или на 1-2 саморезах. В подкапотном пространстве найти ЭБУ ещё проще. Визуально ищите коробочку, от которой отходит пара шлейфов.

Опытные автомобилисты и специалисты в области диагностики автомобилей настоятельно не рекомендуют любителям пытаться разбирать и чинить блок. Это сложное устройство, что вы уже наверняка поняли. Потому и крайне дорогостоящее даже на автомобилях бюджетного класса. Если возникают проблемы, лучшим решением будет обращение в проверенный автосервис.

Неисправности

Часто автолюбители интересуются, как можно проверить свой ЭБУ на работоспособность. Для этого не нужно разбирать весь блок и пытаться что-то там открутить. Следует ориентироваться на косвенные признаки.

Масло попало в ЭБУНеисправность блока управления из-за попадания масла на плату

Есть несколько признаков неисправности ЭБУ, которые проявляются в виде следующих симптомов:

  • двигатель не запускается вообще;
  • все или часть систем блокируются;
  • мотор работает с погрешностями;
  • плавают обороты;
  • проваливаются обороты мотора;
  • вылезают ошибки.

Любая неисправность в ЭБУ является крайне неприятной, поскольку блок считается надёжным и долговечным элементом. Плюс очень дорогим. Никто не хочет столкнуться с необходимостью его замены. Симптомы поломок появляются лишь в результате неправильной эксплуатации, механических повреждений или некорректной заливки программного обеспечения, что часто случается с любителями чип-тюнинга.

Причины самой поломки предельно банальные. Это короткое замыкание, попадание на плату влаги и воды, перегрузка, перегрев, физические воздействия, влияние коррозийных процессов.

Серьёзное повреждение или перегорание платы практически не оставляет шансов на восстановление работоспособности старого управляющего блока. Потому приходится покупать новый. И тут возникает главная проблема в виде высокой стоимости. Если у вас бюджетный автомобиль в простой комплектации, в среднем за блок придётся отдать не менее 300-500 долларов.

Не стоит сразу же спешить выкидывать свой ЭБУ. Для начала попробуйте разобрать блок и посмотреть, что произошло внутри. Бывает так, что ошибки вылезают из-за проблем лишь с одной небольшой микросхемой, коррозия задела некоторые участки, нарушились контакты. Подобные неисправности устраняются с вероятностью 80%. После такого ремонта ЭБУ может прослужить ещё много лет. Но лучше отдать в ремонт хорошему специалисту, а не пытаться что-то сделать самому, не имея надлежащего опыта, знаний и умений.

ЭБУ является важнейшим и неотъемлемым составляющим компонентом любого современного автомобиля. И чем больше электроники используется в машине, тем выше значимость блока управления. Но тем и выше его ответственность. Потому производители крайне ответственно подходят к вопросу его создания, чтобы предотвратить возможные сбои, минимизировать неисправности и не допустить появления ошибок. Невероятно сложное устройство, внешность которого порой не даёт поверить в это.

drivertip.ru

Электронный блок управления — как работает ЭБУ, диагностика, неисправности

Автомобили в наше время становятся не только роскошью и средством передвижения, но и умными и продвинутыми гаджетами. То, что когда-то было безлошадной телегой, сегодня наполнено электроникой наравне с хорошими компьютерами. И как в компьютере есть центральный узел – процессор, так и в автомобиль устанавливается ЭБУ, он же электронный блок управления, он же контроллер, он же «мозги». Всё, чем может похвастаться современное авто, в большинстве случаев является заслугой не только инженеров, но и программистов.

Что такое ЭБУ, где он расположен?

Как «подружить» между собой систему АБС, двигатель, адаптивные фары лобового света, охлаждение и множество других функциональных систем автомобиля? Нужен какой-то центральный координатор, в котором будет происходить распределение и синхронизация информационных потоков. Эту функцию и берет на себя ЭБУ, от которого, без преувеличения, зависит работа большинства узлов автомобиля.

ЭБУ — это электронный блок управления, который собирает информацию от датчиков, обрабатывает и подает команды связанным с ним узлам и процессам. Типичный пример – регулировка системы впрыска топлива в зависимости от того, какие данные подает датчик кислорода. Или, например, включение вентилятора системы охлаждения, когда температура антифриза достигает критической точки.

Физически ЭБУ представляет собой печатную плату, упакованную в пластиковый или металлический корпус с разъемами для подключения под CAN шины, а также сервисный разъем, к которому подключается диагностическое оборудование. Примерные размеры платы блока 10х15 см при толщине 7-10 мм.

Размещают контроллер в автомобиле не на виду, но так, чтобы до него было легко добраться. Чаще всего в салоне, за передней панелью, за бардачком или под задним сиденьем. Менее удобный вариант – под капотом (а неудобный он в первую очередь для самого ЭБУ, страдающего от влаги и перепадов температур). Иногда автопроизводители располагают блок управления в багажнике.

Какие функции выполняет ЭБУ?

Глобально можно выделить четыре основных функции контроллера.

  1. Сбор данных от датчиков (которые, в свою очередь, предоставляют информацию о текущих процессах в автомобиле).
  2. Обработка поступившей информации.
  3. Управление процессами и узлами, связанными с ЭБУ.
  4. Подача сигнала о текущем состоянии подконтрольных процессов.

Теперь немного подробней о функционале блока управления.

  1. Датчики преобразовывают информацию о физических процессах (температура, частота вращения, концентрация кислорода в выхлопе и т.д.) в электронные импульсы, и отправляют ее в блок управления. Датчиков в современном автомобиле огромное количество, и каждый важен для выполнения общей работы.
  2. ЭБУ обрабатывает полученную информацию.
  3. В зависимости от результатов обработки контроллер подает команды на различные узлы автомобиля, регулируя все подконтрольные процессы.
  4. Также ЭБУ подает сигналы на панель управления. Именно благодаря этому мы можем отслеживать температуру в системе охлаждения, уровень моторного масла и т.д.

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.

ЭБУ Chevroelt AVEO в кузове T300

ЭБУ BOSCH M7.9.7

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

  1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
  2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
  3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

  1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
  2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.

Неисправности ЭБУ и их признаки

Повредить ЭБУ довольно сложно, но можно. Выйти из строя может как «железо», то есть сама плата или ее отдельные компоненты, так и программное обеспечение. Физические неисправности всегда хуже, поскольку не решаются перепрошивкой, а требуют ремонта или замены устройства. Учитывая стоимость контроллера, можно понять, почему при появлении первых подозрений на неисправность ЭБУ нужно срочно решать проблему, пока она не зашла дальше.

Поиск несправностей

Какие причины повреждения ЭБУ?

  • Физическое воздействие на устройство: удары, падение, вибрация.
  • Попадание на плату воды или масла.
  • Перегрев.
  • Короткое замыкание.
  • Коррозия.
  • Неправильно проведенное «прикуривание».
  • Неграмотный чип-тюнинг.

Проблемы и сбои в работе ЭБУ сказываются в первую очередь на работе двигателя, поскольку именно он больше всего требует точности управления.

Как проявляются неисправности ЭБУ?

  • Любые сбои в работе двигателя, нестабильные обороты, повышенное потребление топлива, «троение», пропуски зажигания.
  • Тяжелый старт двигателя, потеря точности и легкости управления.
  • Произвольное включение или отключение отдельных функций (например, вентилятора охлаждения двигателя).
  • Периодически перегорают предохранители.
  • Некорректная работа педали газа – туго, с замедлением ответа.
  • Блокировка отдельных узлов – дверей, сцепления, самого двигателя.
  • Загорается сигнал ошибки на панели приборов.
  • При подключении сканера система показывает некорректные данные.

Диагностика ЭБУ

При появлении подозрений на неисправность ЭБУ диагностика нужна срочно. Но что делать, если нет возможности отправить машину к хорошим мастерам? Как проверить состояние блока управления, и можно ли это сделать самостоятельно?

Процесс диагностики

В принципе ЭБУ можно проверить самостоятельно. Для этого понадобится ноутбук и программа для диагностики (в большинстве случаев подходит KWP-D). Также специальный кабель с коннектором для диагностического разъема на блоке управления с одной стороны, и USB-разъемом – с другой. Если найти такой кабель не удалось, можно попробовать найти адаптер под USB, поддерживающий протокол KWP2000. Получится громоздко, но будет работать. Главное, чтоб было подключение к ноутбуку.

Порядок действий при диагностике в домашних условиях.

  1. Адаптер (кабель) подключить к диагностическому разъему на ЭБУ и ноутбуку.
  2. Запустить программу диагностики.
  3. Включить зажигание, но не запускать двигатель.
  4. После этого начнется тестирование ЭБУ, после которого появится сводная таблица с важными параметрами работы систем автомобиля.

Если действительно есть ошибки в работе двигателя и других узлов, они будут зашифрованы соответствующими кодами, собранными в раздел DTC. Посмотреть, что означает тот или иной код, можно в разделе «Коды», и только после этого анализировать состояние систем автомобиля и решать, как устранять неполадки.

Другие разделы сводной таблицы параметров, которые будут полезны для оценки состояния автомобиля.

  1. UACC – отчет о состоянии аккумуляторной батареи, а именно – о реальном напряжении. Нормальные показатели составляют не менее 11,5 В, если меньше, нужно искать проблему в электросети или в самой АКБ.
  2. THR – отчет о работе дроссельной заслонки. На холостом ходу она должна быть закрыта, то есть датчик должен показывать 0%. Если цифры другие – пора в сервис.
  3. QT – показатель расхода топлива. Норма расхода составляет 0,6-0,9 л/ч. Если больше – нужно искать причину, и в первую очередь проверять свечи зажигания.
  4. LUMS_W – обороты коленвала. На холостом ходу он должен вращаться 600-1200 об/мин, в зависимости от типа двигателя и его разогретости.

Действительно ли целесообразно проводить диагностику ЭБУ самостоятельно?

Как обычно, всё зависит от обстоятельств. И первый аргумент за то, чтобы научиться проверять блок управления, это финансовый вопрос. Профессиональная диагностика обойдется довольно дорого. К тому же не всегда найдется специалист, действительно разбирающийся в электронике и ПО. Чаще можно встретить мастеров по технической части, которые «плавают» в вопросах электроники, но плату за свои услуги берут на уровне профессионалов. К таким ребятам можно обратиться же пост-фактум, когда становится понятно, где искать проблему.

Второй аргумент за собственную диагностику – возможность неспешно разобраться, что означает тот или иной код ошибки, в чём может быть причина ее появления и как с ней бороться. Можно задавать «гуглу» глупые вопросы, и он не поднимет тебя на смех, а наоборот, поможет найти ответ. Информация в Интернете есть буквально обо всём, и нет необходимости делать умное лицо и молча кивать, когда мастер начинает говорить с тобой на марсианском диалекте, из которого понятны только числительные. И, наконец, умение разбираться в своей машине – это просто интересно.

Советы автомобилистам

Если ЭБУ неисправен, попробуйте его отремонтировать. Но не самостоятельно! Такую тонкую работу лучше доверить мастерам с опытом. Проблема в «железе» чаще всего возникает от перегрева, короткого замыкания, коррозии или перегорания какого-нибудь конденсатора. Последнее устраняется легче всего: конденсатор просто перепаивают, и дальше можно пользоваться своим блоком управления.

Коррозийные повреждения могут затронуть дорожки, и их (теоретически) тоже можно восстановить. Работа это тонкая, требующая умения, специальных инструментов, оборудования и знаний. Так что лучше сдать контроллер в ремонт и уповать на лучшее.

Часто проблемы с блоком управления появляются после ДТП, даже если оно не затронуло сам блок. Удар, сотрясение могут вывести из строя электронное устройство. Ну а если есть видимые повреждения корпуса, это в большинстве случаев приговор устройству.

Чип-тюнинг – это лотерея. Если есть желание рискнуть (в том числе деньгами на новый ЭБУ), можно попробовать улучшить характеристики двигателя. Но такие попытки нередко приводят к обратному эффекту, то есть сбою в ПО, после которого блок требует перепрошивки (не бесплатно, конечно).

Если необходимо определить, действительно ли проблема в ЭБУ, или это «шалит» механическая часть, можно найти аналогичный рабочий ЭБУ и временно поставить его на свой автомобиль. Проблемы исчезли – менять блок управления, проблемы остались – пора к механикам на поклон.

Заключение

Поломка электронного блока управления – одна из довольно неприятных, в основном из-за неясности того, как ее устранять. Покупка нового ЭБУ может обойтись довольно дорого, но без этого устройства современный автомобиль превращается в груду разрозненного железа, несогласованного между собой и зачастую неподвижного и бесполезного. Поэтому лучше сразу отнестись ответственно к защите ЭБУ от факторов риска.

vaznetaz.ru

Что такое ЭБУ (ECU): электронный блок управления

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный  мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Рекомендуем также прочитать статью об устройстве системы смазки ДВС. Из этой статьи вы узнаете о видах систем смазки двигателя и основных составляющих элементах в конструкции системы смазки.

Читайте в этой статье

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку  полученных данных  по заранее  прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги».  Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т.д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП,  модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Главным в бортовой цепи автомобиля является ЭБУ. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной  CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления  динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует  функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров,  но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический  разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным  можно получить представление о том, в каком состоянии  находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается  после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Читайте также

krutimotor.ru

ЭБУ что это такое? Электронный блок управления двигателем автомобиля

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

  • управление и контроль за впрыском топлива в инжекторных двигателях;
  • контроль за зажиганием;
  • управление фазами газораспределения;
  • регулировка и поддержание температуры в охлаждающей системе двигателя;
  • контроль за положением дроссельной заслонки;
  • анализ состава выхлопных газов;
  • контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

  • ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
  • ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
  • ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

  • перегрузка, воздействие короткого замыкания;
  • влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины. Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети.

Загрузка…

Поделиться в социальных сетях

vodi.su

ЭБУ производим замену сами ?

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиковЗапчасти для Европейских грузовиков Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Уже практически прошло время карбюраторных автомобилей. Все больше и больше автомобиль обрастает датчиками, проводами и микросхемами. Сейчас большинство автомобилей имеют электронный блок управления или проще ЭБУ. О нем мы и поговорим в этой статье.

Что это такое ? Где находится ? Сколько стоит ? Принцип работы ? Это лишь немногие вопросы которые появляются в голове у начинающих автолюбителей. Давайте вместе разберемся и найдем ответы на эти вопросы.

Что это ?

Электронный блок управления это устройство которое контролирует многие электронные системы включая двигатель. Без ЭБУ автомобиль безжизненный и в нем не будет работать не одна система. Чем более навороченней автомобиль чем больше там опции тем более изощрённее этот самый блок.

Блок из себя представляет корпус состоящий либо из металла, либо пластиковый. Внутри располагается микросхема. Имеются два разъема CAN шины, не редко встречается и третий разъем он диагностический. Этот разъем используется для перепрошивки программы автомобиля либо для диагностики неполадок. Кроме того он позволяет произвести чип-тюнинг.

Любой такой блок имеет три типа памяти. ППЗУ- постоянная память куда разработчики программного обеспечения заложили нужную программу для работы двигателя и других электронных систем автомобиля. ЭРПЗУ- тип памяти который хранит временные данные. ОЗУ — оперативная память, обрабатывает информацию в реальном времени. А также в микросхеме содержатся датчики и разъемы.

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиковЗапчасти для Европейских грузовиков Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиковЗапчасти для Европейских грузовиков
Где находится ?

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Нередко блок управления можно обнаружить в салоне автомобиля в таком случае его корпус пластиковый. Еще он встречается в подкапотном пространстве. Иногда его можно обнаружить под задним сидением автомобиля или даже в багажнике.

Принцип работы ЭБУ ?

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Получает сигналы от датчиков обрабатывает их и действует в согласии с заложенными алгоритмами. ЭБУ это в полном смысле мозг автомобиля который действует в согласии с программой в зависимости от импульса датчиков. Множество систем форсунки, датчик расхода воздуха, датчик температуры двигателя, датчик положения дроссельной заслонки, стеклоподъемники, климат-контроль, система жесткости подвески, память положения сидений, ESP, подвластны блоку управления.

Стоимость

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Стоимость его может разнится, но в любом случае это не самая дешевая деталь в автомобиле. Купить можно от 10 тыс.руб на простой автомобиль и до 50 и более на солидную иномарку.

ЭБУ ВАЗ

На автомобили Ваз устанавливался электронный блок управления Январь, который имеет диагностический разъем и легко поддается прошивке.

Замена ЭБУ

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Замена блока управления не должна быть сложной поскольку для этого достаточно извлечь блок и заменить на новый. Перед этим не забудьте отсоединить минусовую клемму аккумулятора.

Но и в заключение чтобы все лучше запомнилось можете обратить внимание на иллюстрацию которая поможет с легкостью запомнить основные моменты того что Вы прочитали.

Запчасти для Европейских грузовиковЗапчасти для Европейских грузовиков

Надеюсь статья была полезной тогда ставьте лайки и оставляйте комментарии.

Click to rate this post!

[Total: 0 Average: 0]

germanyworld.ru

Электронный блок управления — как он управляет двигателем?

ЭБУ Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.

1. Принцип работы и особенности электронного блока управления

В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т.д.

Под капотом

Иногда, все эти системы, взятые вместе, называют компьютером автомобиля, хотя с технической точки зрения это несколько блоков. Довольно часто, одна сборка может включать в себя большое количество отдельных модулей управления. Так, отдельные современные автомобили, объединяют в себе до 80 электронных блоков управления, а их встроенное программное обеспечение продолжает свое успешное развитие. В связи с этим, управление возросшим количеством сложных ЭБУ автомобиля, играет сегодня главную роль в его эффективном функционировании.

Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.

С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя. Количество датчиков современных автомобилей, давно перевалило за 20.

Электронный блок управления Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.

Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.

2. Причины выхода из строя ЭБУ

Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства. Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.

ЭБУВ принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:

— проверку электроники и возможности перегрева;

— проверку деталей на наличие коррозии и разрушения;

— оценку качества сборки самого блока, проводить фрактографию.

Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.

Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).

ЭБУТаким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.

Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:

— «прикуривание» от автомобиля с работающим мотором;

— несоответствие полярностей при подключении аккумулятора;

— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;

— снятие клеммы аккумулятора в процессе работы двигателя;

— включение стартера с отсоединенной силовой шиной;

— попадание в электронный блок управления влаги;

— замыкание или полный обрыв проводки;

— попадание электрода от сварочных работ на проводку или датчики транспортного средства;

— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.

Электронный блок управления двигателем Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата. Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.

Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.

3. Ремонт электронного блока управления

Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.

ЭБУ Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.

Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.

Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время. Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному. Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.

ЭБУ Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.

При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.

Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.

Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
