Как проверить датчик холла на ваз 2107: Проверка и замена датчика Холла ВАЗ 2107

Содержание

Как проверить и заменить датчик Холла на ВАЗ 2106: советы, фото и видео

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Распознаем проблему

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

  • двигатель стал плохо заводиться или вовсе не заводится;
  • машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
  • в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
  • мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

 Загрузка …

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

  1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
  2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
  3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

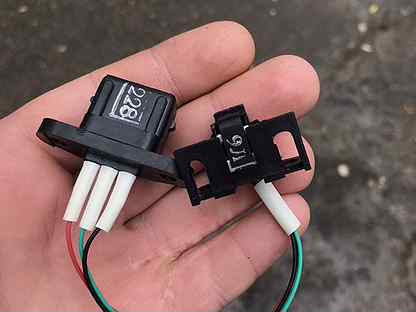

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

  • ключ гаечный на «13»;
  • отвертку;
  • плоскогубцы;
  • молоток.
Гаечный ключ на 13 3. Длинная отвертка Плоскогубцы Строительный молоток для выполнения работ

Поэтапная замена

  1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
  2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
  3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
  4. Теперь демонтируйте распределитель.
  5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
  6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
  7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы. К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам.

Видео «Установка устройства своими силами»

Предлагаем вам узнать, как осуществляется замена механизма.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Датчик Холла на ВАЗ — как и когда его проверять?

Датчик Холла является одной из главный частей бесконтактной системы зажигания. Именно поэтому он вызывает серьезный интерес большого числа автовладельцев. Оно и понятно, ведь в случае неисправности этого устройства, двигатель попросту не запустится. Рассмотрим для чего он нужен и узнаем как его проверить на ВАЗ.

Назначение датчика

Данный датчик представляет собой устройство, которое монтируется как можно ближе к трамблеру и имеет связь с распределительным валом двигателя.   Датчик Холла пришел на замену контактной системе зажигания, который имел примитивную конструкцию, затрудняющую запуск двигателя в плохих погодных условиях, а также в случае обгорания контактов. Современное устройство состоит из вала, на котором установлена пластина в виде небольшой короны. Такая корона имеет определенное число зубьев, которое соответствует количеству цилиндров двигателя. Внутри датчика также устанавливается магнит на постоянной основе.

Теперь происходит следующее. При запуске двигателя начинает вращаться распределительный вал, который заставляет вращаться вал на датчике. При этом, металлические лопасти начинают постоянное пересечение свободного пространства внутри устройства. В результате образуется импульсное напряжение, которое по группе проводов направляется на катушку зажигания. Внутри катушки оно преобразуется в высоковольтное и возвращается уже в трамблер для распределения по цилиндрам.

Как проверить датчик Холла?

Проверка датчика Холла выполняется для выявления его неисправности. Поводом для проверки могут служить следующие признаки неисправности:



  • Неустойчивость работы двигателя. Выражается в частом изменении оборотов, а также вибрации двигателя, которая бывает, обычно, при его попытке заглохнуть. Кроме того, вполне возможно, что во время движения автомобиль дергается и развивает не полную мощность.
  • Проблемы с запуском. Если двигатель заводится на сразу или совсем не заводится, имеет место быть проверка датчика.
  • Любое непредсказуемое поведение ДВС, например, его внезапная останока – тоже может быть из-за неисправного датчика Холла.

Если в вашем случае происходит что-то из этого списка, то необходимо сразу же проверить датчик. Для контроля его работоспособности можно применять следующие способы, которыми уже давно пользуются опытные автолюбители:

  1. Первый способ самый популярный и, пожалуй, самый точный. Для этого можно попросить на время заведомо исправный датчик у своего соседа по гаражу или знакомого, установить на автомобиль и проверить работу двигателя. Если перечисленные проблемы сразу же исчезли, значит, вам необходимо приобрести новый.
  2. Если же вы не имеете возможности найти исправное устройство, можно воспользоваться другим методом, который имитирует работу датчика. Для этого вытащите его штекер со стороны трамблера и включите зажигание. Замкните выходы 3 и 6. Если вы наблюдаете небольшое искрение, значит, датчик нуждается в замене.
  3. Следующий метод используется уже более грамотными мастерами. В этом случае вам понадобится самый обычный вольтметр. С помощью его щупов нужно замерить выходное напряжение датчика, которое должно соответствовать диапазону значений от 0,4 до 11 Вольт.
  4.

    Последний метод не предусматривает использование вольтметра, но тоже может помочь при диагностике неисправности. Вам необходимо лишь выполнить следующее: вывод трансформатора нужно подключить к самой обычной свече зажигания, а ее резьбовое соединение, которое используется для крепления, подключить к «массе». Каретку с датчиком снимите и включите в разъем проводов. После этого, включите зажигание, а возле контактов проведите металлической отверткой, если устройство рабочее, то должна появиться искра.

Это все способы, с помощью которых можно проверить датчик Холла. Не исключено, что существуют и другие методы. Сразу после проверки, в случае выявления неисправности, датчик необходимо заменить, тогда работа двигателя сразу выйдет на нормальный уровень.

Как заменить датчик Холла ВАЗ 2107 своими руками

4.2 / 5 ( 39 голосов )

В статье будет рассказано про датчик холла ВАЗ 2107, о преимуществах его использования, а самое главное – о методах диагностики и замены. Это электронный компонент, который используется в системах зажигания современных автомобилей. Конечно, современными их можно назвать довольно условно, так как датчики на эффекте Холла в системе зажигания применяются только на карбюраторных моторах. Если речь идет про инжекторные, то в них вы подобную конструкцию встретите разве что в датчиках оборотов и скорости, либо же в сигнализации.

Щелевые датчики Холла

Принцип действия основан на том, что во время работы происходит изменение напряжения на сигнальном выходе датчика. Стоит отметить, что эффект Холла используется для многих нужд:

  1. Коммутация сигнального контакта.
  2. В средствах позиционирования.
  3. В датчиках скорости и оборотов.
  4. Передача сигналов.

По сути, датчик Холла – это аналоговое устройство, преобразующее напряжение в системе бесконтактного зажигания ВАЗ 2107. Конструкция включает в себя чувствительный элемент, корпус, постоянный магнит и три провода. Эти устройства активно используются не только в автомобильной технике. Их можно встретить в компьютерах, пневматическом оборудовании. Другими словами – там, где требуется надежность и точность.

Преимущества датчиков на эффекте Холла

Если сравнить системы зажигания электронного и классического типов, то можно увидеть одну особенность – первые надежнее, долговечнее, стабильнее, эффективнее.

Достигается это благодаря тому, что отсутствует злосчастная контактная группа, которая имеет свойство очень быстро приходить в негодность. Ведь на нее действует не только разрушающая сила искры, но и механическое трение. Кроме того, в автомобилях с электронным зажиганием имеется возможность подключить тахометр прямо к сигнальному проводу датчика.

Конструктивные особенности

Чтобы проверить и осуществить замену датчика, вам нужно знать, как он выглядит. Не помешает заодно немного рассказать о его внутреннем устройстве. Конструкция у этого устройства очень простая. Но она несколько изменяется в зависимости от цели применения датчика и места монтажа. Например, цифровые оказываются сложнее, в них полупроводниковый кристалл вмонтирован в чувствительную часть. Между кристаллом полупроводника и небольшой схемой (отвечающей за коммутацию) находятся короткие отрезки соединительных проводников.

Особое положение должен занимать кристалл полупроводника в датчике Холла ВАЗ 2107. Магнит располагается так, чтобы его силовые линии оказались перпендикулярны плоскости кристалла. Именно за счет этого возникает индукция (магнитная). При этом через кристалл проходит некоторый ток. Под воздействием магнитного поля вырабатывается электродвижущая сила, поступающая на схему коммутации.

Замена и диагностика

Но нужна ли вся эта теория рядовому автомобилисту? Вряд ли. Поэтому давайте перенесемся резко к сути – как же проверить этот датчик и совершить его замену?

Стоит упомянуть, что установлен он внутри распределителя зажигания (трамблера) ВАЗ 2107. При диагностике нет необходимости снимать датчик, достаточно только отсоединить штекер подключения. Итак, вот два основных метода диагностирования:

  1. Измерение напряжения на сигнальном выводе. Подключите вольтметр, включите зажигание. При вращении коленчатого вала (при помощи ключа храповика) ВАЗ 2107 будет наблюдаться изменение значения напряжения в интервале 0,4..3 В.
  2. Самый дорогой способ – установить новый датчик Холла, заведомо исправный. Если проблемы исчезли, то можно смело говорить о том, что старый прибор имел явные неполадки.

Чтобы провести замену устройства, вам потребуется проделать несложную цепочку операций:

  1. При помощи отвертки открыть защелки на крышке.
  2. Снять верхнюю крышку распределителя зажигания ВАЗ 2107.
  3. Выкручиваете гайку и снимаете прижимное устройство.
  4. Вынимаете корпус трамблера.
  5. Выбиваете штифт (фиксирующий маслоотражательное кольцо) молотком.
  6. Вынимаете муфту, шайбу, извлекаете вал распределителя.
  7. Снимаете винты из латуни, крепления из стали и регулятор.
  8. Оттягиваете в сторону рычаг вакуумного регулятора угла зажигания.
  9. После снятия шторок можно извлечь датчик Холла ВАЗ 2107, установить новый на его место.

Вот и все, на этом все работы можно считать завершенными. Сборка проводится в обратном порядке. И не забывайте установить все элементы, чтобы ничего лишнего не оставалось.

признаки неисправности и порядок действий

Датчики есть в разных системах автомобилей и созданы они для того, чтобы сообщать электронной системе управления двигателем об изменении параметров работы.

В системе зажигания тоже присутствует чувствительный элемент, называемый датчиком Холла.

Для чего нужен

Датчик Холла применяется для определения углового положения коленчатого и распределительного валов двигателя. Встречается это устройство в таких автомобилях как AUDI, Volkswagen Golf и Passat, BMW, Suzuki, Opel, оснащённых бесконтактной системой зажигания.

В устаревшей контактной системе зажигания этот элемент применяется в качестве составной части трамблера (распределителя зажигания).

То есть, такая деталь есть в любом современном автомобиле, включая и многие проверенные годами модели, например, ВАЗ («2108», «2109», «1111») и  ГАЗ-24-10. В соответствии с показаниями этого прибора подаётся ток на свечи зажигания в цилиндрах.

Как работает

Принцип работы датчика Холла основан на эффекте увеличения напряжения в поперечном сечении проводника, помещённого в магнитное поле. В момент зажигания изменяется электродвижущая сила, что заставляет датчик-распределитель посылать сигналы на коммутатор и свечи зажигания.

Современный датчик Холла представляет собой устройство, улавливающее изменение магнитного поля при вращении распределительного вала. Для того, чтобы сенсор сработал, нужно определённое значение магнитной индукции. В таком виде как сейчас это устройство существует с 1980-х годов. В российской технике импульсный датчик применяется начиная с ВАЗ-2105.

Каким образом это происходит? На валу прерывателя-распределителя установлена специальная пластинка, имеющая вид короны. Особенность пластины – наличие прорезей (обычно их количество совпадает  с числом цилиндров в двигателе). В самом датчике распредвала установлен постоянный магнит.

В начале вращения  распределительного вала металлические лопатки  пересекают пространство около датчика, что порождает импульс тока, направленного к катушке зажигания, где оно преобразуется в более высокое и вызывает искрообразование на свечах, которые поджигают топливовоздушную смесь. С ростом числа оборотов распредвала растёт и частота импульсов от датчика, это обеспечивает соблюдение нормального цикла работы ДВС.

Явление, описанное выше, было открыто физиком Эдвином Холлом задолго до появления серийных автомобилей, но успешно применяется в автомобилестроении и сейчас. Это очень надёжная деталь, которая выходит из строя обычно из-за накопления на нём пыли и грязи.

Датчик положения распредвала имеет три контакта, один из которых связан с «массой», второй соединён с плюсовым проводом АКБ, а третий — с коммутатором системы зажигания.

Признаки неисправности датчика Холла

На неисправность датчика распределителя зажигания обычно указывают такие признаки:

  • двигатель заводится дольше обычного либо совсем не заводится;
  • резко изменяется число оборотов коленчатого вала, мотор работает рывками, в том числе и на холостом ходу;
  • двигатель самопроизвольно останавливается, глохнет.


Как проверить

Есть несколько способов проверки датчика Холла, основанных на принципе его работы и доступных для применения в условиях личного гаража.

Видео — проверка системы зажигания с датчиком Холла:

Во-первых, можно взять полностью исправный прибор с другого автомобиля и поставить в свой. Если мотор после этого работает лучше, методом исключения можно предположить, что ваш датчик Холла неисправен.

Во-вторых, можно снять датчик с машины и подключить к нему мультиметр таким образом, чтобы плюсовой контакт тестера был подключён к сигнальному выходу датчика, а минусовой – к общему. Диапазон измерения напряжения задаётся в пределах  12 вольт. У исправного датчика тестер покажет значение не более 11 вольт.

Третий способ наиболее достоверен и выполняется при помощи самодельного индикатора напряжения из светодиода и последовательно соединенного резистора на 1 кОм, который подключается на место датчика Холла, имитируя его работу.

Можно сделать ещё проще: снять колодку проводов с датчика, включить зажигание и соединить между собой третий и шестой выходы. Если в результате появилась искра, то  устройство неисправно.

Как быть, если под рукой не оказалось мультиметра? Можно проверить прибор, применив следующий алгоритм действий:

  1. Снимите жгут проводов трамблера.
  2. Возьмите старый компьютерный вентилятор из системного блока (кулер процессора).
  3. У кулера есть два провода белый и красный). Подсоедините их к колодке датчика в трамблере. Если всё хорошо, при включении зажигания вентилятор будет крутиться.  Этот метод аналогичен способу проверки датчика зажигания при помощи светодиода, о котором говорилось выше.  Такая проверка может указать на другие уязвимости системы зажигания, помимо распределителя.

Видео — как проверить датчик Холла с помощью компьютерного вентилятора:

На автомобилях серии ВАЗ при отсутствии каких-либо приборов можно поступить иначе. Достаньте одну из свечей зажигания и положите её на мотор. Включите зажигание и проверьте есть ли ток на катушке. Отсоедините центральный провод распределителя зажигания и подведите его к главному тормозному цилиндру между патрубками тормозов.

Далее отдельно взятым куском провода соедините центральный контакт трамблера с минусовой клеммой автомобильного аккумулятора. Если при этом видна искра между тормозным цилиндром и подведённым к нему проводом распределителя, значит, датчик Холла отслужил свой срок.

Самостоятельная замена датчика

При замене датчика зажигания алгоритм действий может отличаться в зависимости от того, на каком автомобиле выполняется операция. Для примера мы разберём ситуацию с выходом из строя датчика Холла на  ВАЗ-2108.

Для того, чтобы добраться до вышедшего из строя элемента, понадобятся плоская и крестовидная отвёртки, а также пассатижи. С помощью этого простого набора инструментов нужно снять с автомобиля распределитель зажигания, внутри которого расположен датчик Холла. Пошаговый алгоритм выглядит так:

  • отсоединяется минусовой провод аккумулятора;
  • снимаются высоковольтные провода с крышки распределителя зажигания;
  • отсоедините шланг вакуум-корректора;
  • снимите трамблер, открутив удерживающие его гайки.
  • выставьте метку газораспределительного механизма относительно положения коленчатого вала;
  • разберите трамблер, вытащите из него вал;
  • снимите с трамблера клеммы датчика Холла и сам датчик.

Как искать неисправности в системе зажигания

При проверке датчика Холла и других компонентов системы зажигания на исправность нужно чётко представлять последовательность своих действий и их возможные результаты. Главное помнить одно важнейшее правило: неисправности нужно искать по цепочке от аккумулятора и до катушки зажигания.

Видео — устройство, позволяющее проверить работу датчика Холла:

Первым делом проверяются аккумуляторная батарея и генератор, для чего подойдёт стандартный мультиметр. Затем нужно посмотреть в каком состоянии находятся предохранители в центральном коммутаторе, уделив особое внимание тем, которые носят номера 13, 21, 25, 27, 28 и 32.

Потом сделайте визуальный осмотр проводов и их соединений, контактов, разъёмов, штекеров.

В процессе этой работы большинство неисправностей может устранить даже автомобилист, не имеющий ни малейших навыков механика. В последнюю очередь проверяются датчик Холла и катушка зажигания.

Если разрядился аккумулятор в машине что делать в первую очередь и на что следует обратить внимание.

Когда заметили грыжу на шине можно ли продолжать ездить в этом случае.

Зачем нужен лонжерон в автомобиле https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/lonzheron-avtomobilya.html  и почему его повреждение очень опасно.

Видео — как проверить датчик Холла:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Датчик холла на ВАЗ 2109: замена своими руками, признаки поломки

Содержание:

  1. Функции и расположение
  2. Признаки поломки
  3. Замена

Автомобили постоянно развиваются, потому появление новых устройств — не неожиданность. Примером развития отечественного автопроизводства стало появление датчика Холла на карбюраторных версиях ВАЗ 2109.

Функции и расположение

На карбюраторных ВАЗ 2109 датчик Холла (ДХ) отвечает за размыкание и замыкание контактной группы. При вращении экрана с окнами, на устройство подается сигнал, трансформирующийся в электрический. Посредством коммутатора сигнал идет на катушку зажигания, а там превращается в электрозаряд — искру.

Располагается ДХ у девятки на распределителе зажигания. Искать устройство необходимо под пылезащитным экраном. Датчик закреплен на опорной пластине с помощью заклепок или пары винтов. Это уже зависит от типа используемого распределителя.

На инжекторных ВАЗ 2109 датчик Холла отсутствует. Его функции выполняет датчик положения коленвала.

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

  • Вы попросту не можете завести двигатель;
  • Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
  • Холостой ход нарушен или отсутствует полностью;
  • Двигатель может неожиданно выключиться, заглохнуть;
  • Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

Замена

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

  1. Отключите минусовую клемму от аккумулятора.
  2. Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
  3. Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
  4. Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
  5. На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
  6. Отключите питающую колодку с проводами.
  7. Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
  8. Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
  9. Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
  10. Снимите крышку пылезащиты.
  11. Откручивайте теперь болт крепления, чтобы извлечь штекер.
  12. Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
  13. Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
  14. Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
  15. Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
  16. Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

 Загрузка …

Как заменить датчик Холла ВАЗ 2107 своими руками?

Если система зажигания автомобиля ВАЗ-2107 неисправна, то автомобиль просто никуда не поедет. Топливно-воздушная смесь обязана своевременно сгорать, высоковольтное напряжение должно правильно подаваться, и к тому же должна быть нормальная искра. Для выполнения все этих функций и предназначена деталь, называемая трамблером.

Электронная система зажигания автомобиля, прозванного в народе семеркой, он же официально – ВАЗ-2107, имеет основную проблему и значительный изъян – у нее частенько дает сбои датчик Холла, находящийся в трамблере. Датчик назван именем физика Холла, который открыл метод, на его основе и состоит принцип работы датчика Холла. Датчик занят коммутированием питания в системе зажигания. Без его нормального функционирования, автомобиль долго не проедет. Перефразируя Высоцкого, «это будет уже не езда, а ерзанье». А при неисправной системе зажигания ваш автомобиль ВАЗ-2107 вообще станет, как вкопанный. Трамблер сам по себе выполняет три функции. Благодаря ему образуется искра, он занят передачей высокого напряжения на свечи и контролем момента, когда искра образовывается.

Читайте также: Выбор сцепления на ВАЗ 2107

Заменить датчик – не очень приятный процесс, для этого нам понадобится заняться полной разборкой всего трамблера. Давайте разберемся, что нам понадобится в работе. Нужны две отвертки – плоская и крестовая, и плоскогубцы с удлиненными губками, а также ключ на десять.

Снятие трамблера с автомобиля ВАЗ-2107

Для замены датчика нам потребуется полное снятие трамблера с автомобиля. Где находится трамблер на автомашине ВАЗ-2107? Он располагается под капотом автомобиля, слева по ходу движения. К нему присоединено пять высоковольтных проводов.

Прежде чем это сделать, обратите внимание на расположение трамблера относительно корпуса. Запомните это положение или сделайте пометки мелом для того, чтобы потом не заниматься регулировкой зажигания. В первую очередь с аккумулятора снимается клемма, после отсоединяются провода, прикрепленные к катушке зажигания, далее идет отсоединение центрального высоковольтного провода. С помощью десятого ключа выкручиваем болты и вынимаем трамблер из ВАЗ-2107. Напоследок снимается крышка самого трамблера.

Что делать дальше после этого

После того как мы выкрутили крышку трамблера, мы увидим в нем деталь, называемую в народе бегунком. Правильное название этой детали – ротор. Снимается она просто – надо потянуть ее к себе, приложив небольшое усилие. После того как бегунок снят, нам следует снять черную крышку из пластика. Теперь при помощи плоской отвертки снимаем болт, который крепит штекер. Так же снимается болт, крепящий колодки с проводами на трамблере ВАЗ-2107.

Потом, совершив небольшое усилие, вынимаем его с места, где он был прикреплен. Далее откручиваются два болта, крепящие опорную пластину датчика Холла. Потом идет черед еще двух болтов, которые крепят вакуум-коллектор. В небольшом отверстии находится кольцо, которое служит стопором. Его необходимо вынуть. Это делается при помощи плоскогубцев с удлиненными губками. Затем снимается тяга вакуум-корректора, которая находится на штифте опорной пластины трамблера, после чего происходит окончательная выемка корректора. Дальше идет выемка проводки из зажима при помощи отвертки. Далее опорная пластина свободна, она ничем уже не закреплена. Тянем ее наверх, осматриваем и находим наш злополучный датчик Холла, нуждающийся в замене. Дальше – дело техники. С помощью плоской отвертки выворачиваем два болта и заменяем вышедший из строя датчик на новый. Стоит он в автомагазинах небольшие деньги, но времени на замену убивает немало.

Проверьте датчик на исправность

Перед тем как устанавливать датчик на автомобиль ВАЗ-2107, его следует обследовать на исправность. Лучшая проверка датчика – это, конечно, проверка на работающем автомобиле, но можно проверить и с помощью вольтметра. Датчик надо «прозвонить». При соприкосновении с контактами датчика с контактами вольтметр должен подавать звуковые сигналы, если их нет, значит, датчик неисправен. Можно таким же образом проверить работоспособность датчика с помощью сопротивления. Если датчик рабочий, стрелки прибора находятся в движении. Если нет – они не двигаются.

Закрепив новый датчик, собираем всю историю в последовательности от обратного.

Читайте также: Как поменять сайлентблоки на ВАЗ 2107

ВАЗ-2017 считается классикой советского и отечественного автомобилестроения. Его история начинается с 1982 года. Когда-то «семерка» была очень популярной. Да и сейчас, при нужном уходе и правильном обслуживании она с честью выполняет свою миссию. Обидно, если из-за такой миниатюрной детали, как датчик Холла, она станет посреди дороги. Всегда следите за исправностью датчика Холла. И как совет – возите эту недорогую, но очень важную деталь, с собой в машине, иначе вы рискуете в один прекрасный момент вернуться домой в лучшем случае на такси.

Как проверить бесконтактное зажигание на ВАЗ 2107

Бесконтактная система зажигания не требует особого ухода. Правда, поддерживать в чистоте и порядке соединительные провода все же нужно. Замасливание и загрязнение контактов может стать причиной утечки тока. В итоге двигатель будет работать с перебоями либо вообще не заведется.

Проверьте штекерные соединения на коммутаторе и распределителе зажигания, если вдруг автомобиль начал дергаться, двигатель работает с перебоями, а стрелка тахометра начала хаотично двигаться. Очень часто происходит загрязнение и замасливание контактов, отчего коммутатор принимает не все сигналы с датчика Холла. Промывка растворителем, проникающей смазкой поможет избавиться от такой неприятности. Можно даже протереть контакты влажной салфеткой.

Проведите доскональную проверку, если автомобиль вообще не заводится. Для проверки лучше всего использовать устройства аварийного зажигания. Это небольшие блоки, которые имитируют работу датчика Холла и коммутатора. Проверить датчик Холла – это самое первое действие. Если нет имитатора, то нужно на высоковольтный вывод катушки подключить бронепровод с наконечником и свечой.

Замыкайте зеленый провод на массу при включенном зажигании. В момент размыкания должна проскакивать искра на свече. Если при размыкании появляется искра, а при прокручивании двигателя стартером ее нет, то неисправен датчик Холла или оборваны его провода. Также можно взять контрольную лампу и подключить ее между 6 и 3 выводами коммутатора. При медленном вращении коленчатого вала лампа должна постепенно загораться и постепенно тухнуть.

Проверьте коммутатор устройством для диагностики. Если такового нет, то воспользуйтесь контрольной лампой. Лампочка должна быть мощностью до 3 Ватт, рабочее напряжение 12 Вольт. Один вывод лампы соединяете с массой, а второй подключаете к первому выводу коммутатора. Это тот вывод, с которого идет коричневый провод на катушку зажигания. Если напряжение на катушку подается, а при замыкании зеленого провода датчика на массу на выходе катушки есть искра, то неисправность кроется в распределителе.

Снимите крышку распределителя зажигания. Внимательно осмотрите ее на предмет повреждений. Трещина в корпусе крышки может стать причиной большой утечки тока, отчего не будет хватать мощности искры, она не будет доходить до электродов свечей зажигания. Осмотрите также контакты, если они загрязнены, то очистите их. На бегунке находится резистор, который тоже может выйти из строя, в результате этого не будет искры на свечах. Проверять резистор нужно омметром. Сопротивление резистора должно быть около 5 кОм. Если оно значительно отличается от этого числа, то придется менять бегунок распределителя.

ВАЗ 2107

утром не заводится проблема инжектор. Что делать, карбюратор не заводится. Не запускается на холоде

Ситуация, когда нет реакции при повороте ключа в замке зажигания, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если загорается панель приборов, то причина не в аккумуляторе, а, возможно, в таком приборе, как стартер. Нас интересует стартер на ВАЗ 2107, но так как эти устройства идентичны практически на всех автомобилях отечественного производства, значит, проблема неисправностей у них одинаковая.Если стартер ВАЗ 2107 не крутится, значит, пора провести диагностику и найти поломку. Давайте разберемся, почему может не работать изделие для запуска двигателя.

Если долго эксплуатировать автомобиль, не проводя диагностики и техосмотров, то в итоге все закончится неудачей. Если двигатель не запускается, то эту поломку можно устранить за несколько минут, либо за несколько часов, в зависимости от вида поломки. Как определить, почему не крутится стартер? К основным видам поломок можно отнести следующие факторы:

Самый простой, но частый выход из строя стартера на ВАЗ 2107 — это окисление контактов.Причем окисляются контакты как на самом устройстве, так и на аккумуляторе.

Проверяем контакты выводов АКБ

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также с развитием ротора, обрывом обмоток, щеток и контактных колец.

Перегорание контактов соленоидного реле. Определить точную поломку механизма можно после его разборки. После снятия блока проверьте состояние основных компонентов, как электромагнитного реле, так и самого устройства.Проверяется сопротивление обмоток, наличие обрывов или коротких замыканий, наличие окислений, контактов и т. Д. Как только причина поломки будет выявлена, по возможности ее следует устранить или заменить весь механизм.

Основные причины, по которым прибор не крутит

Рассмотрим основные причины таких последствий, при которых не работает стартер.

Батарея разряжена. Определить такую ​​поломку очень просто.Если повернуть ключ в замке зажигания, и в ответ не будет признаков жизни, а лампочки на панели полностью погасли, то причина кроется непосредственно в аккумуляторе. Устранить поломку можно зарядкой аккумулятора. Если аккумулятор имеет слабый заряд, при котором работает панель управления, то при попытке запустить двигатель вы услышите щелчки реле.

Отсутствие «массы» на соленоидном реле. Масса может исчезнуть по нескольким причинам: окисление контактов, обрыв провода, ослабление гаек.Если нет «массы», то агрегат может не подавать никаких признаков жизни, либо через раз сработать. Исправить ситуацию можно, зачистив контакты и подтянув их, либо прозвонив провода питания.

Обрыв цепи. Если реле не щелкает после попытки запуска двигателя, значит, поломка может заключаться в контактной группе зажигания. Выяснить неисправность можно, проверив наличие контакта между замком зажигания и стартером.

Неисправно соленоидное реле. Неисправное соленоидное реле можно отремонтировать, заменив его, а иногда и ремонтируя.

Неисправность может заключаться также в обрыве провода между реле соленоида и реле стартера, через которое подается питание при повороте ключа в замке зажигания.

Как распознать неисправности

Стартер не виноват в том, что двигатель не запускается, по той простой причине, что неисправность может быть в других устройствах. Неисправность рассматриваемого устройства на ВАЗ-2107 можно определить по следующим признакам:

  • Автомобиль не заводится, но гудит стартер.Причина кроется в выходе из строя втягивающего механизма.
  • Бесшумность со стороны стартера при повороте ключа в замке зажигания.
  • Двигатель запускается после нескольких неудачных попыток запуска.
  • Устройство продолжает работать после запуска двигателя.
  • Наличие шума, скрежета и стука при движении автомобиля.

Наличие одного из вышеперечисленных признаков говорит о том, что нужно искать неисправность в этом механизме.

Ремонт агрегата

Расчетный срок службы изделия 5-6 лет. Если механизм используется значительно, его следует заменить на новый. Проверить исправность электромагнитного реле можно, подав на изделие напряжение. Питание «+» от АКБ подключается к клемме «50», а «масса» подводится к корпусу агрегата. Если изделие находится в исправном рабочем состоянии, будет слышен быстрый и громкий щелчок. Неисправное устройство не щелкает. Возможна замена только соленоидного реле, но предварительно сделайте полную диагностику.

Проверка надежности крепления провода управления к реле

Для проверки исправности обмоток необходимо использовать мультиметр. Особенности неразрывности обмоток статора и якоря описаны в материале по ремонту устройства. Требуется проверить исправность обгонной муфты, для чего нужно повернуть шестерню. В одном направлении шестерня должна вращаться свободно, а в другом — вместе с якорем. Важно проверить износ щеток.Высота должна быть не менее 12 мм.

На этом завершается краткий разбор основных поломок стартера на ВАЗ 2107. Разницы в этих приборах нет, и неважно, какая у вас «семерка» — инжекторная или карбюраторная. Разница лишь в том, что старые модели ВАЗ-2107 комплектуются старыми моделями устройств, а новые модели года выпуска уже снабжены редукторными стартерами, которые отличаются большей экономичностью и надежностью.

Автогигант ВАЗ представил отечественным автомобилистам множество моделей автомобилей, которые сегодня стали классикой. Они по-прежнему чрезвычайно популярны сегодня. Бывает, что в системах автомобиля происходит сбой. Машина не может двигаться.

Решаем проблему самостоятельно

ВАЗ-2107 или вообще не двигается, довольно много. Найти поломку самостоятельно вполне реально. Но для этого нужно запастись терпением, необходимыми инструментами и достаточно свободного времени. Если автовладелец спешит, когда он спешит по своим делам, лучше взять другую машину.Отремонтировать можно будет позже, когда будет время на диагностику.

Неважно, карбюраторный или инжекторный на этой модели. Диагностика проводится в любом случае по единой схеме.

В первую очередь нужно обратить внимание на аккумулятор, заряжен ли он. Также по какой-то причине может выйти из строя аккумулятор. Далее осматриваются свечи, топливные фильтры. Еще можно проверить дроссельную заслонку … Может в ней засор. Это самая простая проверка, которая иногда сразу выявляет неисправность.Если причину установить не удалось, потребуется более глубокая диагностика.

Первый этап диагностики

Что нужно проверить в первую очередь, если ВАЗ-2107 не заводится? Особого внимания требует стартер. Вы должны увидеть, как он себя ведет при воспламенении. Может работать шустро, слабо или вообще не реагировать на возгорание.

Если вообще не работает стартер, поломка может быть связана именно с этим агрегатом. Но такая картина характерна для полностью стартера, реле при этом даже не щелкает.Чтобы протестировать эту версию, вы должны включить любое оборудование с батарейным питанием, например фары.

Если стартер плохо вращается, проблема в разряженном аккумуляторе. Тусклый свет фар может это подтвердить.

В лучшем случае поломку АКБ можно решить подтяжкой крепления клемм. Если аккумулятор полностью разряжен, можно отъехать от толкателя, рывка или скольжения. Но автомобиль с электронным впрыском топлива или автоматические коробки передач не могут быть приведены в движение таким образом.

Неисправности системы зажигания

Стартер может шустро вращаться, но двигатель не запускается. или инжектор), скорее всего, не может сдвинуться с места из-за или его возгорания. При диагностике лучше начать с последнего. Эта система в представленной модели чаще дает сбой. Особенно это актуально в сырую погоду.

Контактная система «Семерки» может быть самой разной. Есть автомобили с самым простым устройством (классические) или с очень сложным электронным бесконтактным принципом. Также есть комбинированные варианты.

В любом случае система зажигания будет состоять из 4 частей.Это повышающий трансформатор низкого напряжения (катушка). Далее следует высоковольтная часть и свечи. Проверка проводится поэтапно (а лучше с конца).

Высоковольтная часть системы

Если ВАЗ-2107 плохо заводится или вообще не работает, необходимо проверить центральный провод. Он соединяет клапан с катушкой. Для этого кончик проволоки осторожно снимается с крышки. Далее он приближается к любой части, которая находится в тесном контакте с массой машины.Неважно, окрашена эта поверхность или нет.

Далее нужно закрепить проволоку таким образом, чтобы между выбранной деталью и ее наконечником оставалось небольшое пространство (достаточно 5-7 мм). Если в автомобиле зажигание электронное, присоединять провод нужно особенно аккуратно. В конце концов, если он упадет до массы, вся электроника может выйти из строя.

Также нельзя задевать центральную проволоку на корпусе. Вы не можете держать гид рукой. Поражение электрическим током будет довольно сильным.Если в этой системе есть искра, значит проблема в другой системе.

Дальнейшие исследования электроники

В поисках причины, почему ВАЗ-2107 не заводится, необходимо дополнительно исследовать электронику. Если дело не в искре зажигания центрального провода, необходимо снять крышку распределителя. Необходимо визуально оценить его внутреннее состояние.

Если под крышкой распределителя скопилась грязь или конденсат, искра может пойти не туда, где она должна быть.Для устранения подобных нарушений это пространство следует вымыть, просушить и очистить. Контакты распределителя тоже зачищаем мелкой наждачной бумагой. Если на слайдере или крышке есть темный след от удара электрическим током, эту деталь необходимо заменить.

Далее следует очень внимательно посмотреть на провода, идущие к свечам. Их наконечники и все коммуникации должны быть чистыми и сухими. После этого крышку можно заменить на прежнее место. Система снова проверяется. Если все безуспешно, свечи выворачивают наизнанку и чистят.Иногда их нужно заменить совсем.

Проверка напряжения на катушке зажигания

Если после проведенных манипуляций ВАЗ-2107 не заводится, необходимо проверить катушку зажигания. Напряжение может подаваться на него или нет. В первом случае причиной неисправности становится именно катушка. Это случается редко, но в этом случае необходимо будет его изменить. Иногда к нему плохо прикрепляются провода, что приводит к неисправности.

Если на катушке нет напряжения, причина, скорее всего, именно в электронике, в которой контакты и соединения в низковольтной части закреплены ненадежно. Но диагностикой в ​​этой системе нельзя заниматься самостоятельно. Вам придется обратиться к профессиональному механику.

Если система зажигания автомобиля классического контактного типа, можно также попробовать проверить контакты выключателя. Если машина какое-то время стоит на месте, они могут окислиться. В этом случае они очищаются. Если на катушку будет подано напряжение, можно продолжить работу автомобиля. Если нет, нужно обратиться в сервисный центр.

Подача топлива

Если автомобиль ВАЗ-2107 не заводится даже после всех описанных выше манипуляций, проблема может быть в системе подачи топлива.С системой впрыска топлива самостоятельно ничего не поделать. Можно только навредить. В этом случае посещения сервиса не избежать.

Карбюраторная система проще. Поэтому вы можете диагностировать это самостоятельно. Сначала проверьте, подается ли газ в карбюратор. Отсоединив шланг, следует включить ручную подачу топлива. Если все работает, вы можете проверить, идет ли топливо прямо в карбюратор.

Для этого снимается воздушный фильтр, резко нажимается педаль акселератора.Как вариант, потяните за трос дроссельной заслонки. Посмотрите в карбюратор сверху (воздушная заслонка открыта). Если в первом диффузоре нет струи бензина, значит, игла клапана застряла или забит топливный фильтр.

Влияние температуры

Часто ВАЗ-2107 зимой не заводится. Такая неприятность может быть вызвана неправильным выбором вязкости масла или его загустением в коробке передач. Стартеру становится сложно включить его в систему.

Если вязкость масла не подходит, это может привести к отказу двигателя.Поэтому в холодную погоду следует очень внимательно относиться к подбору смазочных материалов. В зимний период для быстрого запуска автомобиля необходимо полностью выжать сцепление. Механизм будет крутить валы коробки передач, подготавливая машину к движению.

Именно зимой определяются проблемы с компрессией в цилиндрах. Надо снять свечи. Затем в цилиндры заливается немного масла. Теперь вы должны попробовать снова завести машину. Далее свечи возвращаются на место.Опытные автомобилисты утверждают, что такой способ работает практически всегда.

Электрик в мороз

ВАЗ-2107 не заводится в мороз еще и из-за проблем в электросистеме. Низкие температуры снижают силу искры. Поэтому необходимо внимательно следить за тем, чтобы провода не выходили из катушки, а на разъемах не было следов окисления.

Также следует помнить, что дешевые запчасти, редкое обслуживание значительно сокращают срок эксплуатации автомобиля.Некачественный антифриз может стать ответом на вопрос, почему «семерка» не заводится. Поэтому, регулярно проводя техническое обслуживание, выбирая подходящие расходные материалы, можно не бояться проблем с автомобилем. При возникновении трудностей их можно быстро и легко устранить.

Рассмотрим очень важный вопрос: Ваз 2107 не заводится. Решение этой проблемы должен знать каждый автовладелец, это очень важно. Автомобиль может отказаться заводиться как на трассе, так и где-нибудь в лесу на пикник, или в гараже дома. И не всегда есть возможность вызвать кого-нибудь на помощь или притащить машину в автосервис. Кроме того, если вы попросите кого-нибудь о помощи, это отнимет у вас время и деньги. Поэтому каждый водитель должен суметь решить эту проблему самостоятельно.
Итак, имеем следующую проблему: Ваз 2107 не заводится. Прежде чем описывать поиск проблемы, нужно определиться: у вас инжектор ВАЗ 2107 или карбюратор?

Ваз 2107 с карбюратором выпускался в самом начале производства этого автомобиля с 1982 года, на более новые автомобили инжектор ставится с 1994 года.Естественно, что устранение неполадок — это совсем другое дело. Поэтому, если у вас инжектор ВАЗ 2107, то вам необходимо прочитать следующую статью «Форсунка ВАЗ 2107 не запускается».
Если мы имеем дело с карбюратором ВАЗ 2107, то снова нужно определиться с системой зажигания. ВАЗ 2107 выпускались как с контактной, так и с бесконтактной системой зажигания. Контактная система зажигания имеет в трамблере прерыватель распределителя, бесконтактная — выключатель с датчиком Холла.
Очень важно сразу определиться с системой зажигания, потому что самое первое, что мы будем искать, это искра, но обо всем по порядку.
Ваз 2107 не заводится, порядок действий:
1) Самое первое, на что нужно обратить внимание, это то, крутит ли двигатель стартером. Если стартер весело раскручивает двигатель, переходите сразу ко второму пункту. Если стартер не вращается при повороте ключа зажигания, возможны следующие причины:

1a) Разрядился аккумулятор или плохой контакт в выводах аккумулятора. Сдохший аккумулятор проверяется мультиметром. Напряжение заряженного аккумулятора должно быть около 12.8 вольт. Если напряжение АКБ меньше 11,2 вольт, то такую ​​АКБ нужно зарядить.
Плохой контакт клемм аккумулятора виден в виде оксида на контактах. В этом случае клеммы снимаются и зачищаются наждачной бумагой.
1b) Если при повороте ключа слышен щелчок, но стартер не вращается, это срабатывает реле втягивающего устройства стартера. Проверьте, все ли провода подключены к стартеру и надежно ли они надежно закреплены. Если при повороте ключа вообще не слышно никаких звуков, необходимо проверить, почему не срабатывает реле втягивающего устройства.В любом случае, если не крутится стартер, то стоит попробовать завести ВАЗ 2107 с толкателя: включить зажигание и попробовать на катящейся машине поставить третью передачу. Если проблема в реле стартера или втягивающего устройства, то машина заведется.
1в) Проблемы с контактной группой замка зажигания, то есть при повороте ключа замок зажигания не замыкает необходимые контакты и электрическая цепь управления стартером не собирается.
2) Если стартер резво раскручивает двигатель, необходимо проверить искру от катушки зажигания.Для этого выньте из распределителя центральный провод, опустите его на землю и проверните двигатель. Искра должна перескочить с провода на землю. Если есть искра, переходите сразу к шагу 3. Если искры нет, то вспоминаем вопрос в начале статьи: на ВАЗ 2107 не установлена ​​контактная или бесконтактная система зажигания?
2а) Контактная система зажигания. Он состоит из распределителя с прерывателем-распределителем и катушки зажигания. Снимаем крышку с трамблера и крутим стартер — бегунок должен работать.Если ползунок стоит на месте, значит, ремень ГРМ порван. На первом ВАЗ 2107 вместо ремня был цепной привод, но потом стали ставить ремень. Если ползунок крутится, то:
— Проверяем катушку зажигания, набрав ее первичную и вторичную обмотки. Подробная проверка описана в статье.
— Проверяем правильность работы прерывателя-распределителя.
— Меняем конденсатор прерывателя распределителя. При выходе из строя иногда остается искра, но она слишком слабая.Иногда искры совсем нет.

2б) Бесконтактная система зажигания ВАЗ 2107. Бесконтактная система зажигания состоит из переключателя, катушки зажигания и.
— Проверка датчика Холла. Вынимаем его из трамблера, включаем зажигание, и вставляем ножом в щель датчика Холла. При этом на центральном проводе катушки зажигания должна проскочить искра. Если искры нет, то это не означает неисправность датчика Холла, нужно искать дальше.
— Переключатель проверяется только заменой на новый. Меняем на новый, либо взятый у знакомого — появилась искра, значит проблема в переключателе.
— Катушку зажигания называем так, как описано выше.
— Проверить наличие напряжения на контакте B катушки зажигания. Если его нет, выясняем причину отсутствия питания системы зажигания.
— Если на центральном проводе катушки зажигания есть искра, но ее нет на свечах зажигания, значит, сломан резистор ползуна, либо необходимо очистить контакты крышки распределителя.
3) Искра есть, но ВАЗ 2107 не заводится, значит, в карбюратор не подается топливо. Помните, есть ли в бензобаке топливо? Требуется проверка топливной системы:

3а) Проверяем ВАЗ 2107, для этого складываем шланг от помпы к карбюратору, подносим тару к штуцеру и крутим стартер.
Из насоса должна выйти хорошая струя бензина. Если его нет, то неисправен топливный насос или забит трубопровод от бензобака к бензонасосу.Проверить топливопровод на предмет засорения тоже очень просто. Отсоедините впускную трубку от насоса и подуйте в нее ртом. Должен проходить воздух и должно быть слышно его бульканье в бензобаке.
3b) Если топливный насос работает исправно, то игла карбюратора может застрять. Чтобы проверить это, сначала снимите поддонный воздушный фильтр с карбюратора.
Сразу обращаем внимание на состояние крышки карбюратора, не забрызгана ли она маслом из системы вентиляции картера.Необходимо набрать в шприц пару миллилитров бензина и распылить в первую камеру карбюратора. Тогда попробуй начать. Если двигатель пытается запуститься или даже запускается, но затем глохнет, значит, игольчатый клапан карбюратора заедает. Поплавковая камера пуста, бензина в ней нет и поэтому ВАЗ 2107 не заводится. Чтобы игла отклеилась, можно попробовать продуть штуцер подачи бензина карбюратора сжатым воздухом. Также можно постучать по крышке карбюратора гаечным ключом.Если не поможет, то придется снимать крышку карбюратора. Если после снятия крышки вы видите поплавок
камеры без бензина, проблема в игле.
3в) Проверяем сетчатый фильтр карбюратора. Для его получения отверните заглушку ключом на 13 и вытащите сетчатый фильтр щипцами. Если он грязный, очистите его и попробуйте завести машину.
4) Проверяем метки ГРМ: метку на распредвале и маховике. Если метки не совпадают, значит, нарушены фазы газораспределения и двигатель ВАЗ 2107 не заводится.
5) Если вы устранили проблему, есть и искра, и топливо, но машина не заводится, возможно, свечи залиты. Их необходимо открутить и просушить на огне. Если это проблематично, можно попробовать выжать педаль газа в пол и крутить стартер на 5-10 секунд. Когда педаль газа нажата до конца, топливо не распыляется, и свечи высыхают вместе с воздухом, всасываемым при вращении двигателя.
Описанная выше техника работает в 99 процентах случаев, когда ВАЗ 2107 не заводится.Очень часто люди даже не знают, что проверить, когда машина не заводится. Они не знают, как проверить искру, как проверить подачу топлива. В большинстве случаев все очень просто.
Однако есть и особые случаи, с которыми могут справиться только мастера или работники автосервиса. В любом случае всегда стоит попробовать завести машину самостоятельно, особенно теперь, когда вы знаете, что делать.

Не запускается. Решение этой проблемы должен знать каждый автовладелец, это очень важно.Автомобиль может отказаться заводиться как на трассе, так и где-нибудь в лесу на пикник, или в гараже дома. И не всегда есть возможность вызвать кого-нибудь на помощь или притащить машину в автосервис. Кроме того, если вы попросите кого-нибудь о помощи, это отнимет у вас время и деньги. Поэтому каждый водитель должен суметь решить эту проблему самостоятельно.
Итак, имеем следующую проблему: Ваз 2107 не заводится. Прежде чем описывать поиск проблемы, нужно определиться: у вас инжектор ВАЗ 2107 или карбюратор?

Ваз 2107 не заводится

ВАЗ 2107 с карбюратором выпускался в самом начале выпуска этого автомобиля с 1982 года; с 1994 года на новые автомобили стали устанавливать инжектор. Естественно, что устранение неполадок — это совсем другое дело. Поэтому, если у вас инжектор ВАЗ 2107, то вам необходимо прочитать следующую статью «Форсунка ВАЗ 2107 не запускается».
Если мы имеем дело с карбюратором ВАЗ 2107, то снова нужно определиться с системой зажигания. ВАЗ 2107 выпускались как с контактной, так и с бесконтактной системой зажигания. Контактная система зажигания имеет в трамблере прерыватель распределителя, бесконтактная — выключатель с датчиком Холла.
Очень важно сразу определиться с системой зажигания, потому что самое первое, что мы будем искать, это искра, но обо всем по порядку.
Ваз 2107 не заводится, порядок действий:
1) Самое первое, на что нужно обратить внимание, это то, крутит ли двигатель стартером. Если стартер раскручивает двигатель резво, переходите сразу ко второй точке. Если стартер не вращается при повороте ключа зажигания, возможны следующие причины:

Ваз 2107 под капотом

1a) Разрядился аккумулятор или плохой контакт в выводах аккумулятора. Сдохший аккумулятор проверяется мультиметром. Напряжение заряженного аккумулятора должно быть около 12.8 вольт. Если напряжение АКБ меньше 11,2 вольт, то такую ​​АКБ нужно зарядить.
Плохой контакт клемм аккумулятора виден в виде оксида на контактах. В этом случае клеммы снимаются и зачищаются наждачной бумагой.
1b) Если при повороте ключа слышен щелчок, но стартер не вращается, это срабатывает реле втягивающего устройства стартера. Проверьте, все ли провода подключены к стартеру и надежно ли они надежно закреплены. Если при повороте ключа вообще не слышно никаких звуков, необходимо проверить, почему не срабатывает реле втягивающего устройства.В любом случае, если не крутится стартер, то стоит попробовать завести ВАЗ 2107 с толкателя: включить зажигание и попробовать на катящейся машине поставить третью передачу. Если проблема в реле стартера или втягивающего устройства, то машина заведется.
1в) Проблемы с контактной группой замка зажигания, то есть при повороте ключа замок зажигания не замыкает нужные контакты и не собирается электрическая цепь управления стартером.
2) Если стартер резво раскручивает двигатель, необходимо проверить искру от катушки зажигания.Для этого выньте из распределителя центральный провод, опустите его на землю и проверните двигатель. Искра должна перескочить с провода на землю. Если есть искра, переходите сразу к шагу 3. Если искры нет, то вспоминаем вопрос в начале статьи: на ВАЗ 2107 не установлена ​​контактная или бесконтактная система зажигания?
2а) Контактная система зажигания. Он состоит из распределителя с прерывателем-распределителем и катушки зажигания. Снимаем крышку с трамблера и крутим стартер — бегунок должен работать.Если ползунок стоит на месте, значит, ремень ГРМ порван. На первом ВАЗ 2107 вместо ремня был цепной привод, но потом стали ставить ремень. Если ползунок крутится, то:
— Проверяем катушку зажигания, набрав ее первичную и вторичную обмотки. Подробная проверка описана в статье.
— Проверяем правильность работы прерывателя-распределителя.
— Меняем конденсатор прерывателя распределителя. При выходе из строя иногда остается искра, но она слишком слабая.Иногда искры совсем нет.

2б) Бесконтактная система зажигания ВАЗ 2107. Бесконтактная система зажигания состоит из переключателя, катушки зажигания и т.д.
— Проверка датчика Холла. Вынимаем его из трамблера, включаем зажигание, и вставляем ножом в щель датчика Холла. При этом на центральном проводе катушки зажигания должна проскочить искра. Если искры нет, то это не означает неисправность датчика Холла, нужно искать дальше.
— Переключатель проверяется только заменой на новый. Меняем на новый, либо взятый у знакомого — появилась искра, значит проблема в переключателе.
— Катушку зажигания называем так, как описано выше.
— Проверить наличие напряжения на контакте B катушки зажигания. Если его нет, выясняем причину отсутствия питания системы зажигания.
— Если на центральном проводе катушки зажигания есть искра, но ее нет на свечах зажигания, значит, сломан резистор ползуна, либо необходимо очистить контакты крышки распределителя.
3) Искра есть, но ВАЗ 2107 не заводится, значит, в карбюратор не подается топливо. Помните, есть ли в бензобаке топливо? Требуется проверка топливной системы:

Карбюратор ВАЗ 2107

3а) Проверяем ВАЗ 2107, для этого складываем шланг от помпы к карбюратору, подносим тару к штуцеру и крутим стартер.
Из насоса должна выйти хорошая струя бензина. Если его нет, то неисправен топливный насос или забит трубопровод от бензобака к бензонасосу.Проверить топливопровод на предмет засорения тоже очень просто. Отсоедините впускную трубку от насоса и подуйте в нее ртом. Должен проходить воздух и должно быть слышно его бульканье в бензобаке.
3b) Если топливный насос работает исправно, то игла карбюратора может застрять. Чтобы проверить это, сначала снимите поддон воздушного фильтра с карбюратора.
Сразу обращаем внимание на состояние крышки карбюратора, не забрызгана ли она маслом из системы вентиляции картера.Необходимо набрать в шприц пару миллилитров бензина и распылить в первую камеру карбюратора. Тогда попробуй начать. Если двигатель пытается запуститься или даже запускается, но затем глохнет, значит, игольчатый клапан карбюратора заедает. Поплавковая камера пуста, бензина в ней нет и поэтому ВАЗ 2107 не заводится. Чтобы игла залипала, можно попробовать подуть в бензиновый карбюратор сжатым воздухом. Также можно постучать по крышке карбюратора гаечным ключом.Если не поможет, то придется снимать крышку карбюратора. Если после снятия крышки вы видите поплавок
камеры без бензина, проблема в игле.
3в) Проверяем сетчатый фильтр карбюратора. Для его получения отверните заглушку ключом на 13 и вытащите сетчатый фильтр щипцами. Если он грязный, очистите его и попробуйте завести машину.
4) Проверьте установочные метки: метки на распредвале и маховике. Если метки не совпадают, значит, нарушены фазы газораспределения и двигатель ВАЗ 2107 не заводится.
5) Если вы устранили проблему, есть и искра, и топливо, но машина не заводится, возможно, свечи залиты. Их необходимо открутить и просушить на огне. Если это проблематично, можно попробовать выжать педаль газа в пол и крутить стартер на 5-10 секунд. Когда педаль газа нажата до упора, топливо не распыляется, и свечи высыхают вместе с воздухом, всасываемым при вращении двигателя.
Описанная выше техника работает в 99 процентах случаев, когда ВАЗ 2107 не заводится.Очень часто люди даже не знают, что проверить, когда машина не заводится. Они не знают, как проверить искру, как проверить подачу топлива. В большинстве случаев все очень просто.
Однако есть и особые случаи, с которыми могут справиться только мастера или работники автосервиса. В любом случае всегда стоит попробовать завести машину самостоятельно, особенно теперь, когда вы знаете, что делать.

ВАЗ- 2107 … Форсунка не запускается: возможные причины и решения

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ.Последние модели «Классики», а именно ВАЗ- 2107. , оснащались системой впрыска впрыска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Крутит

стартер ?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12.5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Стартер Это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Следовательно, если ВАЗ- 2107 (форсунка) не заводится, причины могут быть банальными — низкое напряжение АКБ. Метод устранения — зарядка аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

Неисправность стартера

При коротком замыкании в проводке корпуса или якоря замените поврежденную деталь.Как проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Стартер поворачивает машину, ВАЗ 2110 не заводится.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и исправном стартере ВАЗ-2107 не заводится ( форсунка )? Причины могут заключаться в системе зажигания. Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. Если есть налет, деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами.Для этого используйте специальный датчик … Нормальное показание должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показание меньше нормы, используйте отрицательную отвертку. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить.Также при достижении этого периода меняются идущие к ним высоковольтные провода от распределителя зажигания.

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), это означает, что в камере сгорания залит бензин. Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Форсунка Ваз 2107
не заводится в мороз.

Как просушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

ВАЗ

2107 не запускается главное реле Плохой контакт и рваная шпонка шкива коленвала

Как найти нужное видео. об этом здесь Поддержите проект! КАРТА.

Трамблер

В автомобиле ВАЗ 2107 используется распределитель зажигания. Если автомобиль не заводится, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

Ваз 2107 стартер крутит но не заводится.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если на катушке зажигания при запуске двигателя образуется искра, замените высоковольтный провод … Еще он на свечах «пробивается». Вы можете увидеть это в темное время суток. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но у инжекторной «семерки» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не будет подано электричество, машина просто не заведется. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать ячейку на 15 или 20 ампер.

Определяем исправность визуально

Можно ли без мультиметра проверить, есть ли напряжение на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе. При повороте ключа в третье положение он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 ( форсунка ) не заводится, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты носят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

ВАЗ 2107 не заводит форсунку, стартер крутит.

Низкое давление

Почему не заводится ВАЗ-2107 (форсунка )? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали. Для нормального запуска инжекторному двигателю требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езда на пустом баке. Если горит лампочка, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Статус фильтра

Также бывает следующая ситуация. Вы прибыли в пункт назначения, выключили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится горячим? Это могло произойти из-за забитого топливного фильтра. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107

:

форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

КЛЮЧ-ДОП

Этот элемент получает информацию о расходе воздуха и передает ее блоку управления. В результате электроника принимает решение о составе горючей смеси.Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не запускается или работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

Если при исправном состоянии топливной системы автомобиль ВАЗ-2107 (инжектор) не заводится, проверьте датчик положения коленчатого вала… При его неисправности блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Распиновка датчика скорости. Распиновка датчика скорости ВАЗ и схема подключения DS Напряжение на датчике скорости ВАЗ 2110

В каждом автомобиле есть система, которая отвечает за контроль скорости, а также за регистрацию пройденного пути. У инжекторных моделей ВАЗ 2110 также есть датчик скорости.

В каждом автомобиле есть система, отвечающая за контроль скорости, а также за запись пройденного расстояния. У инжекторных моделей ВАЗ 2110 также есть датчик скорости. Карбюраторные модели не имеют такого блока из-за наличия тросовой системы, обеспечивающей работу спидометра.

Какую работу выполняет датчик скорости?

Этот узел рассчитан на огромное количество задач.Его основные функции — предоставлять электронному блоку управления информацию о работе топливной системы.

Полученные данные там преобразуются в электрические импульсы, которые играют важную роль в регулировании работы двигателя. Также это устройство контролирует качество топливно-воздушной смеси, а также определяет и устанавливает момент зажигания.

Вы можете заметить выход из строя датчика скорости, например, из-за неправильной работы спидометра.Если его показания рваные и меняются слишком быстро, то это свидетельствует о неисправности рассматриваемого устройства. Также поломку можно определить по неверным показаниям одометра. Наличие лампы может свидетельствовать о неисправности блока Check Engine … Неточные показания спидометра должен заметить любой водитель. Это также может указывать на неисправность. Еще одним признаком поломки может быть то, что машина глохнет на холостом ходу.

Пробой может произойти из-за нарушения схемы подключения или обрывов в электрической цепи.Слабым местом датчика скорости является распиновка. Нередки случаи, когда его перепутали на заводе, из-за чего устройство выходит из строя.

После появления таких признаков стоит прибегнуть к более точной диагностике систем автомобиля.

Проверка датчика скорости ВАЗ-2110 позволит убедиться, что причина кроется именно в этом приборе.

Если обнаружена неисправность датчика скорости, необходимо заменить этот блок, чтобы автомобиль работал правильно и надежно.

Для устранения проблемы сначала нужно найти сам датчик скорости. Он расположен рядом с выпускным коллектором. К месту установки данного агрегата доступ довольно труднодоступен, это связано с неудобствами при замене. Кроме того, постоянно нагревается коллектор, а также от него нагреваются провода датчика скорости. Это приводит к довольно быстрому выходу из строя контактов и появлению коротких замыканий. Таким образом, неудачное расположение агрегата в данной модели автомобиля способствует частым поломкам.

Совет специалистов: если вы владелец автомобиля ВАЗ-2110, то будет целесообразно тщательно и качественно заизолировать идущие от датчика скорости провода, а также с помощью каких-либо зажимов закрепить проводку подальше от коллектора.

Перед заменой узла убедитесь, что неисправность не вызвана обрывом кабеля. В противном случае вы рискуете потратить зря время и деньги. Если вы полностью уверены, что проблема в датчике, то его необходимо заменить. Ниже я объясню, как это сделать.

Для начала вам обязательно потребуется купить новый датчик спидометра ВАЗ-2110 , отвечающий всем потребностям вашего автомобиля. Вот два правила выбора нового датчика скорости:

  • Во-первых, для ВАЗ-2110 выберите устройство, в блоке которого есть разъемы «-», «А» и «+». Скорее всего, будут использоваться обозначения 1,2 и 3. Но это не особо важно. Главное, чтобы при установке нового устройства не перепутали контакты.Именно нарушения последовательности при подключении являются частой причиной поломок данного агрегата. Это может повлечь дополнительные расходы.
  • Во-вторых, шток, расположенный на новом устройстве, должен быть металлическим. Если для его изготовления используется пластик, то такой агрегат прослужит вам около полугода. Не забудьте проверить оборудование на наличие стиральной машины. Важный! Люфта в районе штока датчика скорости быть не должно. В противном случае повреждение может возникнуть сразу после замены блока.

Сейчас я расскажу, как заменить датчик скорости. Для этого нам нужно сначала разобрать старое устройство, а затем установить на его место новое. Очень важно проводить всю процедуру с максимальной осторожностью, ведь даже опытный механик не застрахован от неправильного подключения. Чтобы успешно отремонтировать свой автомобиль, следуйте всем инструкциям по замене.

Сначала обесточьте автомобиль. Для этого отключите «-» от АКБ.Затем следует отсоединить провода от самого датчика, обязательно запомните распиновку. Далее вы обычно можете просто разобрать устройство, открутив его из гнезда. Однако на некоторых автомобилях этот агрегат сидит очень плотно. Если вы столкнулись с такой трудностью, то можете прибегнуть к использованию ключей на 21 или 22 миллиметра. Размер крепежной гайки зависит от модификации ВАЗ-2110. Чтобы вскоре вам не пришлось снова разбирать этот автомобильный блок, рекомендуется при замене датчика проверить проводку в районе коллектора.

Теперь снимаем калибр и демонтируем крепление провода, идущего к коробке передач.

Один важный совет: вытаскивать провод нужно очень осторожно, иначе, если шток упадет в сам ящик, придется прибегнуть к капремонту всей КПП.

Теперь смажьте новый датчик трансмиссионной жидкостью, чтобы он плотно прилегал к своему месту. Сборку необходимо производить в обратной последовательности. Обязательно убедитесь, что вы правильно собрали распиновку. Для этого подключите к нему мультиметр.На устройстве не должно отображаться «-». Такое чтение может свидетельствовать о том, что вы перепутали контакты. Поэтому лучше не использовать датчик с пометкой «1 2 3».

После этого нужно проверить работу нового агрегата. Для этого подвесьте передние колеса. А можно просто проехать небольшое расстояние по безлюдным улицам. При этом обратите внимание на показания спидометра и одометра. Правильные данные указывают на то, что ремонт прошел успешно.

Уверен, что после прочтения этой статьи вы получили полезную и новую информацию, которая поможет вам заменить датчик скорости вашего ВАЗ-2110.Если правильно и своевременно провести ремонт, то машина прослужит вам долго и исправно.

Поломки датчика скорости проявляются ложными данными со спидометра, а на панели приборов загорается Check Engine. Если так, то причина именно в датчике скорости.

Для выявления неисправности сначала необходимо узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина обрыва. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно — 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

Второй важный момент — выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

  1. Отключите ток в автомобиле, сняв разъем с аккумулятора.
  2. Отсоединяем провод разъема от датчика, запомнив распиновку.
  3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
  4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.


Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее из рекомендованных. Но если его не было, то наблюдаем такую ​​последовательность: 1 — «+», 2 — выход сигнала, 3 — «-».

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за отображение скорости и количества пройденных километров. ВАЗ 2110 — не исключение. Но только при уколе.

Карбюраторные модели используют тросовую механическую систему работы спидометра, поэтому датчик скорости отсутствует.Он просто не нужен.

Что это для

Работа датчика скорости колоссальная. Он сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, а также отвечает за качество топливовоздушной смеси.

Датчик собирает все виды данных и передает их в виде сигналов в электронный блок управления. Там проверяется информация, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра срабатывает с определенными рывками или выдает данные, не соответствующие действительности, возможно, прибор вышел из строя.

Проблема может быть в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем. К тому же распиновка датчика скорости часто является проблемой, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений нет сомнений в том, что датчик скорости требует замены.

Поиск поломки

Чтобы начать устранение проблемы, сначала необходимо найти устройство.По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Что касается его расположения, загляните в моторный отсек в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего визуально. Обязательно проверьте, чтобы кабель не порвался. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается его заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

  1. Выберите датчик с разъемами внутри разъема, помеченными -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновка именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью в обслуживании станции . .. А это совершенно разные финансовые затраты.
  2. Шток элемента должен быть металлическим. Если стебель пластиковый, то прослужит около 6 месяцев. Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

  • Снимите минусовой провод с аккумуляторной батареи, которая обесточит автомобиль;
  • Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
  • Устройство демонтируется простым поворотом руки.Обычно вам не нужно использовать какие-либо инструменты. Но если аппарат сидит плотно, то используйте клавиши на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв счетчик, открутить гайку крепления троса, идущего к коробке передач;
  • Снимите осторожно, чтобы шток не упал в коробку. В таком случае придется полностью разбирать КПП.Это явно не в ваших интересах;
  • Новое приспособление с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
  • Сборка производится в обратной последовательности;
  • Забери особое внимание распиновка. Подключите мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему мы изначально рекомендовали использовать датчик, который не имеет маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важные детали распиновки:

  • 1 соответствует «+»;
  • 2 указывает выходной сигнал;
  • 3 — это «-».

После замены элемента не забудьте протестировать устройство в действии. Для этого можно повесить передние колеса или просто покататься на машине. Если спидометр и одометр показывают верную информацию, ручную работу можно считать успешной.

Во время движения автомобиля датчик скорости (инжектор) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете проверить и заменить датчик самостоятельно. Для этого потребуется гараж со смотровой ямой, шлицевой отверткой, ключом на 22 и мультиметром или контрольной лампой.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле.Датчик выдает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединить трос спидометра КПП.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортовым компьютером… Неисправности могут проявляться и другими признаками:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • не работает или работает с большой ошибкой спидометра;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причина поломки обычно — окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной».Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости — установить на его место новый. Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика и вольтметр (мультиметр).Проверка выполняется в следующей последовательности:

  • подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
  • надеть трубку на ось датчика;
  • повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

Совет: таким же образом можно проверить датчик скорости прямо на автомобиле.Для этого вывесите одно из ведущих колес, подключите вольтметр к выводу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Сервис, техосмотр и ремонт датчик скорости ВАЗ 2110

Штатные датчик скорости автомобиля ВАЗ 2110 стоит на КПП автомобиля.

Назначение и принцип работы

Датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, основан на использовании т. н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля.Термостат ВАЗ 2110 — как заменить старый. Электрический центр автомобиля, анализируя поступающие данные, выбирает желаемую частоту холостого хода и отправляет сигнал устройству, регулирующему частоту холостого хода двигателя, что улучшает состав консистенции воздушной капли, поступающей в камеру сгорания, минуя дроссельную заслонку. клапан автомобиля.

При прохождении расстояния в один километр датчик скорости , фото которого можно увидеть на нашем портале, передает более 6 тысяч импульсов на ЭБУ.Исходя из характеристик временного анализа межимпульсных сигналов, бортовик передает данные на приборную панель, определяя таким образом показания спидометра.

Есть еще одна полезная функция датчик скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Как проверить датчик парковки мультиметром (тестером. Устройство сообщает контроллеру, что машина движется со скоростью 100 км / ч. Датчик Дроссельная заслонка подает сигнал контроллеру о прекращении нажатия на педаль газа по водитель.Контроллер получает импульс, означающий включение силовой установки в режиме торможения, и отключает топливную систему.

как

проверить датчик скорости на работоспособность

Симптомы недостатков данного устройства следующие:

  • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
  • при обнаружении дефектов в электрической цепи датчика скорости , стоимость которого вполне применима, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Принципиально: такая запись возможна и при недостатках в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать, какой прибор неисправен.

Причины отказа в работе

Датчик скорости

Отсутствие показаний спидометра вовсе не означает неисправность данного прибора. Хотя, чтобы приобрести датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет очень грустно, что сам факт замены датчика скорости не даст желаемого эффекта.И предпосылки могут быть такими:

  1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в Сети. Датчик скорости ВАЗ 2110 — важный элемент электронной системы управления двигателем автомобиля, поэтому его можно найти только на. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Видео: как открыть ваз 2110 без ключа с помощью как открыть дверь машины с помощью. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
  2. Несимметричный контакт разъема продукта и обрыв проводки.
  3. Время от времени возникает недостаток чисто механического расположения, заключающийся в явных недоработках троса индикатора скорости прибора — спидометра.

AS

КОНТРОЛЬНЫЙ ДАТЧИК СКОРОСТИ

Проверка датчика скорости 51.3843 авто ВАЗ … Как проверить лямбда-зонд мультиметром. Дата публикации: 20 декабря 2016 г.Лямбда-зонд — это датчик концентрации около 2 (или, проще говоря — датчик кислорода), позволяющий оценить объем. Проверял так же, как и обычный датчик Холла от трамблера

Проверка спидометра vdo вроде

verify датчик скорости

Как проверить спидометр , как проверить датчик скорости .

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля.Они могут существенно повлиять на работу сенсорного привода.
2. Повышенная скорость каната.

Проверка прибора на исправность:

  1. Вешаем домкрат на переднее колесо автомобиля.
  2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
  3. Совершая вращательные движения с подвешенным колесом на небольшой скорости, измеряем сигнал импульсного потока от разъема. Функциональная проверка начинается с проверки заземления и питания электрической цепи.
  4. Снимаем устройство с сиденья.
  5. Подключаем к выходным контактам прибор для измерения напряжения.
  6. Поворачивая привод , датчик скорости , измеряем его разность потенциалов.
  7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.как открыть ваз 2110 без ключа и как открыть машину без ключа за одну минуту. Иначе замены датчик скорости ВАЗовской «десятки» не избежать.

Если вы имеете дело с подключением датчика скорости , вы должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой стоит придерживаться. Очень важно изучить принципиальную схему датчика скорости , которая прилагается к данной статье.

Заводской датчик скорости Автомобили ВАЗ 2110 выпускаются с некоторыми отличиями в подключении к колодке разъема. Разберемся, как проверить тестером датчика абс в гаражных условиях … Мы предоставим видео с проверкой датчика и объясним, как правильно диагностировать этот элемент. Разъем квадратной формы используется в комплексах электроники Bosh. Датчик скорости находится за автомобилями ВАЗ 2110, в зависимости от проводки перед проверкой. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости следует выбирать устройства с такой оцифровкой контактной группы как «-», «А», «» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2» , «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить устройство штока с вращательными движениями и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия. .

Замена

датчик скорости «Десятки»

Операция по замене датчика скорости ВАЗ 2110, проводится по следующей схеме:

  1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
  2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
  3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с разборкой сломанной штанги покупаем новую деталь; следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра. Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Как поменять форсунку на ваз 2110 замена ваз 2110. Осторожно разбирать, не уронить шток случайно в

На ВАЗ 2107 не заводится карбюратор есть искра. Что делать, карбюратор не заводится

Что делать, если инжекторный двигатель автомобиля не запускается? Что делать, если при повороте ключа в замке зажигания стартер крутится, но двигатель не запускается.Если двигатель был карбюраторным, то с определением поломок ситуация немного проще. Как обстоят дела с инжекторными двигателями?

В районе, где имеется достаточное количество автомастерских, и вызвать эвакуатор не проблема, решить проблему не так уж и сложно. Но что, если это невозможно? Ведь бывают моменты, когда приходится все делать самому. На самом деле многие поломки, мешающие запуску двигателя, можно исправить самостоятельно.

Инструменты для самодиагностики

  • Лампочка. Такую контрольную лампу можно сделать самостоятельно, соединив провода от панели приборов к лампе. Для этого нужно использовать лампочки мощностью до 3 Вт.
  • Разрядник. Он используется для определения того, подается ли искра на свечи зажигания. Есть много рекомендаций по самостоятельному сбору такого приспособления.
  • Мультиметр. Самостоятельно собрать не очень возможно. Но такие «тестеры» широко доступны в торговой сети.

Возможные причины, по которым инжекторный двигатель не запускается

Топливная система

Необходимо провести диагностику системы подачи топлива. В отечественных инжекторных автомобилях при запуске двигателя из задней части машины слышно специфическое гудение. Этот звук свидетельствует о работе топливного насоса. Соответственно, если такого гула не наблюдается, скорее всего, проблема кроется в помпе.

Необходимо проверить предохранители, отвечающие за топливный насос, реле управления главным двигателем и реле топливного насоса.В одних автомобилях семейства ВАЗ предохранители спрятаны под бардачком, в других — за крышкой панели обогрева со стороны пассажира. Если предохранители в порядке, проверьте реле.

Его можно коснуться, и должен прозвучать определенный щелчок. Если реле тоже исправно, нужно проверить давление в топливной системе. Лучше всего это делать с помощью манометра. Если это невозможно, вам придется найти катушку, которая должна находиться под защитным колпачком.

При нажатии на нее должно ощущаться давление.Некоторые модели не имеют шпули. Затем нужно отсоединить топливопровод. Если насос исправен, то под пальцем также должно ощущаться давление.

Засоренные топливные фильтры или топливопроводы также могут быть возможной причиной. Также может быть такая банальная причина, как отсутствие топлива в баке.

Если выяснится, что все элементы топливной системы в порядке, то следующее, на что следует обратить внимание, — это система зажигания.

Система зажигания

Главное, в чем нужно быть уверенным, это наличие хорошей искры, то есть разряда между двумя контактами свечи зажигания. Если стартер крутится, а двигатель не запускается, то велика вероятность неисправности системы зажигания. Здесь нам понадобится наш разрядник. Если проверить свечу зажигания без нее, например, прикрепив ее к двигателю, то сопротивление будет слишком большим.

Следовательно, мы не сможем точно проверить наши свечи и к тому же контроллер может быть отключен. Проверив топливную систему, систему зажигания и не обнаружив причин неисправностей, необходимо будет проверить двигатель.Скорее всего, причина в этом.

Неисправность стартера

Это может быть очень частой причиной, по которой двигатель автомобиля не запускается. Для того, чтобы установить возможную причину поломки стартера, очень хорошо, если автомобилист имеет хотя бы приблизительное представление об устройстве этого механизма, и как можно проверить, работает ли он.

Владельцам иномарок важно знать, что импортные стартеры могут перестать крутиться даже из-за отсутствия смазки или загрязнения. В этом случае выход очень прост: снимите стартер с двигателя, тщательно очистите его от грязи и хорошенько смажьте необходимые механические узлы. Кроме того, необходимо удалить использованную смазку. В принципе, это несложно, но если не получится, то лучше обратиться к мастеру.

Слышны некоторые неисправности стартера. Если повернуть ключ в замке зажигания, то в стартере щелчок, но он не запускается, то, скорее всего, неисправно реле.Если есть возможность, то нужно его отремонтировать. Если реле не подлежит ремонту, то стоит его заменить. Ремонту подлежат только реле разборного типа.

Аккумуляторная батарея

Аккумуляторная батарея должна быть целой, а клеммы должны быть чистыми без окислов, иначе не будет хорошего контакта между аккумулятором и электропроводкой автомобиля. Аккумулятор должен быть достаточно заряжен и «держать» его.

Если аккумулятор использовался какое-то время в недостаточно заряженном режиме, то очень высока вероятность глубокого разряда, при котором он больше не сможет восстанавливаться.

Электропроводка

На проводке или соединениях может образоваться коррозия, которая препятствует нормальному протеканию тока. Все контактные пары должны быть чистыми, а соединения изолированными.

Форсунки

Форсунки в автомобиле редко выходят из строя одновременно. Следовательно, в случае неисправности какой-либо из форсунок двигатель все равно сможет запускаться и работать, хотя и с перебоями.

Датчик коленчатого вала

Если этот датчик неисправен, двигатель не запустится.В этом случае стартер крутится, но двигатель все равно не запускается. Отказ других датчиков не сможет так сильно повлиять на то, что двигатель не запустится. Стоит использовать мультиметр для проверки датчиков.

ВАЗ- 2107 … Форсунка не запускается: возможные причины и решения

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ- 2107 оборудован системой впрыска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Крутит

стартер ?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Стартер Это механизм, требующий большого пускового тока. Именно этот узел поворачивает коленчатый вал для запуска. Следовательно, если ВАЗ- 2107 (форсунка) не заводится, причины могут быть банальными — низкое напряжение АКБ. Метод устранения — зарядка аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

Неисправность стартера

При коротком замыкании в проводке корпуса или якоря замените поврежденную деталь. Как проверить товар? Для этого нужно использовать мультиметр.Один провод подключается к точке трения щеток, а другой — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть гибкими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Стартер поворачивает машину, ВАЗ 2110 не заводится.

Система зажигания

Что делать, если ВАЗ-2107 не заводится при хорошо заряженном аккумуляторе и исправном стартере (форсунка )? Причины могут заключаться в системе зажигания.Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. Если есть налет, деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используется специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, используйте отрицательную отвертку. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого периода меняются идущие к ним высоковольтные провода от распределителя зажигания.

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), это означает, что в камере сгорания залит бензин. Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Форсунка ВАЗ 2107
не заводится в мороз.

Как просушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку.Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

ВАЗ

2107 не запускается главное реле Плохой контакт и рваная шпонка шкива коленвала

Как найти нужное видео. об этом здесь Поддержите проект! КАРТА.

Трамблер

В автомобиле ВАЗ 2107 используется распределитель зажигания.Если автомобиль не заводится, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут к свечам цилиндров, а один (в центре) — к катушке зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания. Деталь выглядит так.

Ваз 2107 стартер крутит но не заводится.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените провод высокого напряжения. Еще он «пробивает» на свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема с электронасосом

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но у инжекторной «семерки» он электрический и охлаждается самим бензином, находящимся в баке. Если к элементу не подать электричество, машина просто не заведется. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать ячейку на 15 или 20 ампер.

Определяем исправность визуально

Можно ли без мультиметра проверить, есть ли напряжение на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 ( форсунка ) не заводится, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

ВАЗ 2107 не заводит форсунку, стартер крутит.

Низкое давление

Почему не заводится ВАЗ-2107 (форсунка )? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали. Для нормального запуска инжекторному двигателю требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке.Если горит лампочка, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Статус фильтра

Также бывает следующая ситуация. Вы прибыли в пункт назначения, выключили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится горячим? Это может быть связано с забитым топливным фильтром … Срок его замены около 50 тысяч километров.Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107

:

форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха. Он расположен сразу за пластиковым корпусом фильтра.

КЛЮЧ-ДОП

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления.В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не запускается или работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, проверьте датчик положения коленвала.Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Ваше техническое оснащение должно быть безупречным — ведь время, которое у вас есть, — это те же деньги, которые, мы надеемся, у вас тоже есть.Не теряйте ни то, ни другое. Если вы знаете, где отсутствующий галстук или обгоревшая штанина штанины могут сорвать деловую встречу, то что уж говорить об автомобиле, который не хочет заводиться за час до запланированных переговоров.

Рано утром, свежевыбритый и полный больших планов (ребенок — в школу, жена — в парикмахерскую, а он сам — на трудовую копейку), запрыгиваешь в машину «ключ к старту» и … Какого черта … Еще раз. Подробнее … Нервные манипуляции с ключом и педалями успеха не приносят.День испорчен с самого начала. Планы и настроение — на ветер.

Успокойся. Не нужно метаться под капюшоном в английском костюме и, намазавшись галстуком маслянистую грязь, пытаться поставить диагноз. Скорее всего, за 5 минут не вылечит. Возьмите другую машину и оставьте лечение больного друга до вечера. И лучше доверить это врачам с хорошей репутацией, особенно если у вас дорогая машина и вы не специалист. Так будет дешевле.Что ж, если твой друг тебе хорошо известен и ты считаешь себя целителем — что ж, попробуй сам, если тебе не лень испачкаться или другого выхода нет.

Диагностику нужно проводить спокойно.

Мысленно исследуйте симптомы. Во-первых, стартер крутится? И если да, то насколько весело? Вы уже знаете ответ — вспомните, что произошло, когда вы впервые попытались завести машину. Если вы не помните, попробуйте еще раз.

Если стартер вообще не крутится и даже не щелкает тяговое реле при включении зажигания, то либо неисправен (можно закрыть капот и следовать приведенному выше совету: «Бери другую машину… »), либо беда с аккумулятором — отключил или сел. Только в редких моделях цепь питания стартера может быть защищена предохранителем — этаким на 300 ампер — найти его несложно, особенно если заранее знать где она. Если виноват аккумулятор, то, как правило, не работает все электрооборудование. Самый простой и легкий случай — отвалилась или запачкалась одна из клемм, но аккумулятор в порядке. Затяните крепления клемм на нем и на стартере (если есть).Если выяснится, что аккумулятор полностью разряжен (вы забыли выключить фары на ночь), вы все равно можете уйти. Но с посторонней помощью. Здесь, как говорится, возможны варианты. Можно попробовать начать с толчка, с горки или с буксира. Не пытайтесь обойти подводные камни: нельзя завести машину с АКПП или с электронным впрыском топлива (если есть электрический бензонасос). Придется закурить у соседа. Однако на некоторых машинах это может повредить компьютер (прочтите инструкцию к машине).Если крутить стартером, но вяло (летом бывает, зимой это тема отдельного разговора), скорее всего, аккумулятор почти полностью разряжен. Это будет видно по слабым фарам или хилому сигналу. В этом случае в игру вступают указанные выше варианты помощи извне.

Если стартер поворачивается резво, а двигатель не реагирует на попытки его запуска, смело исключите из дальнейших отражений все, что связано с аккумулятором. Пена на системе зажигания или подачи топлива, вы не ошибетесь.При диагностике и лечении каждого из них требуется системный подход. Лучше начать с зажигания — там проблем больше. Особенно в сырую погоду.

Загорится искра …

Итак, надо искать искру. Ваш автомобиль может быть оборудован классической (простейшей) контактной системой зажигания, довольно сложной электронной бесконтактной системой зажигания или какой-то их комбинацией. В любом случае система состоит из трех частей. Часть первая — низковольтная (контакты прерывателя в классической системе или специальный датчик в электронной, плюс ящик с электронной начинкой, образующей искру).Часть вторая — повышающий трансформатор, называемый в мире катушкой зажигания. Часть третья — высоковольтная (механический или электронный распределитель и провода, по которым на свечи подается ток высокого напряжения). И, естественно, сами свечи. Обследование всего этого хозяйства нужно проводить поэтапно и лучше начинать с конца.

Первая ступень … Высоковольтная часть системы. Проверьте, есть ли искра на центральном проводе — это тот, который соединяет катушку с распределителем.Наконечник провода необходимо снять с крышки распределителя, поднести ближе к любой части, имеющей хороший контакт с массой автомобиля (окрашена она или нет, не имеет значения), и закрепить так, чтобы оставался зазор 5–7 мм. между кончиком и выбранной частью.

Если зажигание вашего автомобиля электронное, нужно особенно надежно закрепить провод — если он упадет на землю, электроника моментально прикажет долго жить. По этой же причине нельзя бить проволокой по телу.Также не рекомендуем держать его рукой, даже своей — он вас сильно шокирует.

Этап второй. Провернуть двигатель стартером. При этом наблюдайте, что происходит на кончике проволоки. Есть две возможности. Более выгодно — есть искра. Мощный с громким щелчком. Это значительно сужает поле дальнейших поисков.

Первым делом снимаем крышку распределителя. Под ним может быть сыро и грязно. На таком «проводнике» искра охотно проскальзывает куда угодно, только не там, где она должна быть.Вытрите, потрите и высушите. При этом чистить контакты распределителя, например, мелкой наждачной бумагой, безвредно. Изучите так называемый «слайдер». Если вы обнаружите на нем или на крышке трамблера темный след электрического пробоя, деталь придется заменить.

Проверить провода, идущие от трамблера к свечам зажигания с наибольшим смещением. Провода и их концы должны быть сухими и чистыми. Если, на ваш взгляд, с ними все в порядке, можно поставить крышку на место, восстановить соединения и попробовать запустить двигатель. Если неисправность была скрыта под крышкой, двигатель заведется или, в худшем случае, хотя бы начнет чихать. Симптом тоже благоприятный — вы на правильном пути. Правда, свечи надо вывернуть, почистить и просушить — в попытках завести двигатель вы залили их бензином. Если двигатель даже не чихает, свечи зажигания все равно придется вывернуть, прочистить и осмотреть. Проще, если у вас есть запасной комплект.

После того, как вы добрались до этапа снятия свечи зажигания, вполне эффективно (и эффективно) проверить всю систему зажигания.Подключая к перевернутым свечам высоковольтные провода, свечки собрать в пучок, как морковь, и намотать оголенный мягкий провод прямо на их резьбовую часть. Убедитесь, что провод касается каждой свечи зажигания, но не касается центральных электродов. Подключите свободный конец провода к массе. Разместив связку свечей в удобном для наблюдения из салона месте, проверните двигатель стартером. При этом между электродами свечей поочередно должны проскакивать веселые искры (в соответствии с порядком работы цилиндров). Если да, то вся система зажигания в порядке. При этом звук двигателя будет очень необычным — не пугайтесь, ведь он крутится при вывернутых свечах. Долго не крутить. Хуже, если на втором этапе проверки есть другой вариант: между центральным проводом и «корпусом» искры нет. Так что дело не в высоковольтных цепях. Дальнейшие поиски будут сложнее, оцените свое время и желание. Если доступны оба, переходите к третьему этапу.Проверить, подается ли напряжение на катушку зажигания. Это легко сделать с помощью тестера, а при его отсутствии можно использовать подсветку моторного отсека. Правда, для подключения к катушке понадобится пара проводов. В классической системе зажигания нужно подключить лампочку между массой и входом первичной обмотки.

На третьей ступени, как обычно, также возможны два варианта: катушка либо под напряжением, либо нет. При поставке виновата катушка — поломка или короткое замыкание, что, правда, случается очень редко.Катушку придется менять. Плохой контакт чаще встречается при присоединении проводов к катушке. Или та самая мокрая грязь, сквозь которую утекает искра неизвестно куда. Иногда катушку полируют до блеска, но под ней остается незаметная очень узкая полоска грязи — хороший проводник.

Если на третьем этапе вы убедились, что на катушку не подается напряжение, то виной всему электроника или контакты и ненадежные соединения в низковольтной части системы зажигания.С электроникой (выключатель и реже датчик в клапанной коробке) не справишься — для их диагностики нужно специальное оборудование. Остается только выдернуть разъем датчика на корпусе трамблера — вдруг помогает. Если у вас есть автомобиль с классической контактной системой зажигания, можно поискать дальше.

Снимите крышку с распределителя и осмотрите контакты выключателя — они могут окислиться, особенно если машина какое-то время стояла неподвижно. Контакты следует тщательно очистить тонкой наждачной бумагой или специальной пилкой.

Потяните за очищенные контакты, чтобы они замыкались и размыкались. Напряжение на них всего 12 вольт, так что тянуть можно без опасений. Если чистка не помогает и напряжение на катушку все еще не подается, мы снова советуем вам на время прекратить попытки реанимировать автомобиль, поскольку начнутся дальнейшие трудности.

При появлении напряжения (при дергании контактов лампочка мигает) восстановите все, что было раскручено и разобрано, заводите машину и, возможно, еще будет время для своих дел.Если не запускается, но даже чихает, выключите свечи и … (см. Выше).

Не давить на пол — не поможет

Еще может случиться так, что проверили всю систему зажигания, в ней все в порядке, и двигатель даже если треснет, все равно не запустится. Итак, проблемы с другой из упомянутых ранее систем — это система питания, т … е. подача топлива к двигателю.

Если у вас автомобиль с впрыском топлива (система впрыска), не трогайте его (систему).Можно только прийти к выводу, что сломалась именно она: искра есть, топливо годное — значит, она, родная. Лечение только в стационаре. В домашних условиях и у мастеров ремонтировать его бесполезно и даже вредно.

В обычном карбюраторном двигателе топливная система попроще — бак, бензонасос, набор трубопроводов и карбюратор. Здесь можно и самому копнуть поглубже. Первый шаг — убедиться, что газ идет в карбюратор. Отсоедините шланг от карбюратора и нажмите рычаг ручной подкачки топлива.Если забита довольно мощная струя бензина, все нормально, пора переходить к карбюратору. Бывает, что в карбюратор регулярно подается бензин, но он почему-то в него не попадает. Если есть время и желание, снимите воздушный фильтр, а затем попросите кого-нибудь резко нажать на педаль акселератора. Или можно самому резко потянуть за приводной трос. дроссельная заслонка … При этом посмотрите в карбюратор сверху (воздушная заслонка открыта, иначе ничего не увидите): если в первом диффузоре не появляется струйка бензина, значит, ее нет в поплавке камера.Его нет из-за заедания иглы клапана или (это случается не очень часто) полностью забит топливный фильтр в карбюраторе — он находится перед поплавковой камерой. Или форсунки забиты. Фильтр продувается продувкой, однако при отсутствии необходимых навыков лучше вообще не возиться с внутренностями карбюратора, разобраться с заклинившим игольчатым клапаном, забитыми форсунками и прочими тонкостями — пусть это сделают специалисты.

Если в диффузоре течет струйка, обратите внимание на курок карбюратора — он часто выходит из строя.На иномарках примерно с 70-х годов применяется автоматическая регулировка воздушной заслонки. Устройство без вашего участия в зависимости от температуры двигателя при необходимости закрывает или открывает дроссельную заслонку, обогащая смесь при запуске двигателя. Если эта автоматика работает, можно попробовать манипулировать воздушной заслонкой вручную, но вариантов много и универсальных советов нет. Перед началом манипуляций подсоедините и закрепите отсоединенный ранее топливный шланг. Воздушный фильтр пока можно не использовать.Если запустится, дайте двигателю прогреться и с Богом (после возвращения воздушного фильтра на место) . . Если при проверке подачи топлива бензонасосом выяснится, что бензин идет не из шланга или струйка очень тонкая, причину следует искать в забитых трубопроводах, фильтре тонкой очистки топлива или самом бензобаке — вы можете полностью продемонстрировать свое мастерство, прокачав бензопровод шиномонтажным насосом в направлении, противоположном движению бензина, iee от карбюратора к бачку.В резервуаре должен быть слышен гулкий булькающий звук.

С фильтром тонкой очистки топлива все просто. Хотя практически на всех современных моделях он выполнен в прозрачном корпусе, степень его загрязнения визуально определить невозможно. Грязный фильтр позволит двигателю запуститься, но не даст ему нормально работать. Если он полностью забит, вы не запустите двигатель. Самая эффективная проверка: снимите фильтр и, если нового нет, временно замените его подходящей трубкой, например корпусом шариковой ручки, лучше прозрачным — вы можете увидеть, как течет бензин.Не пытайтесь очистить фильтр — герметичный (или герметичный) корпус не подлежит разборке.

Если вы пришли к выводу, что в вашей машине нет бензонасоса, а под рукой нет запчастей — «Бери другую машину …».

Редкий, но самый неприятный диагноз мы оставили напоследок. Если стартер исправен, вы уже потратили много времени и убедились, что зажигание и блок питания исправны, а машина, тем не менее, не заводится — стоит осмотреть распредвал приводного ремня… Однако решайте сами, эту проверку можно провести вначале, особенно если двигатель уже проехал более 60 тысяч. Сложность в том, что вам придется снять или хотя бы частично отогнуть верхнюю часть пластикового кожуха, закрывающего ремень. Возможно, у ремня были срезаны зубья — ремни, как и люди, теряют зубы от старости. В этом случае распределительный вал не будет вращаться, и двигатель не запустится. Понятно, что беззубый ремень требует замены (тем, у кого автомобиль с цепным приводом распредвала, эта неприятность не грозит).Процедура замены ремня несложная, но хлопотная. Проведен в больнице. Хорошо, если все ограничится заменой только ремня, а не погнутых клапанов или всей головки блока — такое тоже бывает.

Меньше халявщиков

Стоит сказать пару слов о батарее. Поскольку на большинстве современных автомобилей он не требует технического обслуживания, нет смысла включать сюда инструкцию по эксплуатации. Дадим лишь несколько дополнительных советов, как продлить срок службы батареи.Не увлекайтесь загрузкой машины дополнительными потребителями энергии. Тот факт, что в энергетическом балансе автомобиля предусмотрен определенный запас, позволяющий подключиться двум-трем «халявщикам», не означает, что на машину можно повесить шесть рожков и десять противотуманных фар — имейте чувство меры. К тому же, если самостоятельно подключить непреднамеренные твиты, велика вероятность повреждения изоляции. И вообще, как показывает практика, любое, даже самое квалифицированное, хирургическое вмешательство в электропроводке автомобиля рано или поздно дает о себе знать.Беда.

Если аккумулятор разряжен, постарайтесь не заглушить двигатель во время бесчисленных остановок в городе. Ничто так не насилует аккумулятор, как частое использование стартера.

И последнее (это касается не только АКБ, но и всего электрооборудования в целом). Помните: все клеммы, контакты, наконечники проводов должны быть сухими и чистыми и хорошо соответствовать «месту назначения». Грязная, маслянистая изоляция рано или поздно прорывается, а выгорание и окисление любой контактной поверхности может служить единственной (и достаточной) причиной выхода из строя системы зажигания.Или огонь.

На этом можно остановиться. Дотошные автомобилисты, несомненно, заметили в наших советах некоторую поверхностность. Допустим, мы сознательно не хотим углубляться в джунгли. Чтобы не провоцировать на самолечение — к хорошему не приводит. Понимание характера боли внизу живота справа не означает, что вам придется самостоятельно удалять аппендикс. Но необходимо точно описать врачу симптомы аппендицита. Это очень помогает лечению.

Если ваш автомобиль ВАЗ-2107 заводится, но далеко не сразу или не заводится вообще, это сильно ограничивает ваши возможности, а также срывает планы на день. Дело в том, что даже если ваша машина заводится, нет никакой гарантии, что вы сможете довести ее до пункта назначения. Кстати, именно такие ситуации часто возникают из-за того, что владелец автомобиля несвоевременно меняет расходные материалы. А теперь рассмотрим возможные причины, по которым может не заводиться ВАЗ-2107.

  1. Даже если во время предыдущей проверки вы убедились, что аккумуляторная батарея автомобиля заряжена, необходимо обратить внимание на ее работоспособность. Помните, на нем не должно быть пятен от капель, а также ржавчины.
  2. Следует тщательно проверить предохранители. В автомобиле может произойти скачок напряжения, из-за которого они вышли из строя.
  3. Проверьте работу переключателя зажигания. Если на нем обнаружены следы ржавчины, вполне вероятно, что они являются причиной того, что автомобиль не заводится.
  4. Вероятно, вышла из строя катушка зажигания. Только замена поможет исправить эту поломку.
  5. Топливная система автомобиля тоже могла выйти из строя.
  6. Возможно, под капотом вашего автомобиля скопилось слишком много конденсата.

Что нужно помнить

Не забывайте, что перегрев двигателя очень негативно сказывается на характеристиках автомобиля. Кстати, это может случиться не только в жаркий день, но и в сильный мороз, если неисправна система охлаждения двигателя.Чтобы убедиться, что причиной неисправности двигателя стал перегрев двигателя, ищите следы охлаждающей жидкости в салоне под половицами. Но даже если бы их не было, необходимо разобрать плиту и посмотреть, все ли трубы на месте, а также в каком они состоянии. Дело в том, что могла произойти банальная закупорка радиатора, из-за которой произошел сбой в системе охлаждения.

Впускной клапан — еще одна деталь, на которую стоит обратить внимание, если ваш ВАЗ-2107 полностью отказывается заводиться.Он мог сгореть, и без причины. В результате выходящие из автомобиля газы будут иметь очень высокую температуру, из-за чего двигатель будет перегреваться.

ВАЗ-2107 зимой не заводится

Все владельцы этой машины прекрасно понимают, что если им нужно куда-то ехать, когда на улице бушует мороз, им следует подготовиться к этому заранее. А все потому, что масло в коробке передач и двигателе загустевает настолько, что стартер просто не может его провернуть. Из-за этого машина может не только не завестись с первого раза, но и вообще отказаться от этого.


Чтобы не остаться без своего железного коня до прихода весны, нужно знать один маленький секрет. Пытаясь завести машину, выжимаем педаль сцепления до самого конца. В этом случае машина попытается размотать валы на коробке передач и подготовить машину к следующему движению.

Еще одна причина того, что ВАЗ-2107 отказывается ехать зимой, может быть плохая компрессия. Для устранения этой проблемы необходимо снять свечи, залить небольшое количество масла в цилиндр, заменить свечи и попробовать снова запустить двигатель.

Дело в том, что мороз довольно негативно влияет на проводку. В связи с этим сила искры, вырабатываемой свечами на морозе, может значительно снизиться. Необходимо постоянно следить за тем, чтобы ни один из проводов не выходил из катушки зажигания, а каждый разъем был в хорошем состоянии и не был покрыт оксидом.

Рассмотрим очень важный вопрос: Ваз 2107 не заводится. Решение этой проблемы должен знать каждый автовладелец, это очень важно. Автомобиль может отказаться заводиться как на трассе, так и где-нибудь в лесу на пикник, или в гараже дома.И не всегда есть возможность вызвать кого-нибудь на помощь или притащить машину в автосервис. Кроме того, если вы попросите кого-нибудь о помощи, это отнимет у вас время и деньги. Поэтому каждый водитель должен суметь решить эту проблему самостоятельно.
Итак, имеем следующую проблему: ВАЗ 2107 не заводится. Прежде чем описывать поиск проблемы, нужно определиться: у вас инжектор ВАЗ 2107 или карбюратор?

ВАЗ 2107 с карбюратором выпускался в самом начале выпуска этого автомобиля с 1982 года; с 1994 года на новые автомобили стали устанавливать инжектор. Естественно, что устранение неполадок — это совсем другое дело. Поэтому, если у вас инжектор ВАЗ 2107, то вам необходимо прочитать следующую статью «Форсунка ВАЗ 2107 не запускается».
Если мы имеем дело с карбюратором ВАЗ 2107, то снова нужно определиться с системой зажигания. ВАЗ 2107 выпускались как с контактной, так и с бесконтактной системой зажигания. Контактная система зажигания имеет в трамблере прерыватель-распределитель, бесконтактная — выключатель с датчиком Холла.
Очень важно сразу определиться с системой зажигания, потому что самое первое, что мы будем искать, это искра, но обо всем по порядку.
ВАЗ 2107 не заводится, порядок действий:
1) Самое первое, на что следует обратить внимание, это то, крутит ли двигатель стартером. Если стартер весело раскручивает двигатель, переходите сразу ко второму пункту. Если стартер не вращается при повороте ключа зажигания, возможны следующие причины:

1a) Разрядился аккумулятор или плохой контакт в выводах аккумулятора. Сдохший аккумулятор проверяется мультиметром. Напряжение заряженного аккумулятора должно быть около 12.8 вольт. Если напряжение АКБ меньше 11,2 Вольт, то такую ​​АКБ необходимо зарядить.
Плохой контакт клемм аккумулятора виден в виде оксида на контактах. В этом случае клеммы снимаются и зачищаются наждачной бумагой.
1b) Если при повороте ключа слышен щелчок, но стартер не вращается, это срабатывает реле втягивающего устройства стартера. Проверьте, все ли провода подключены к стартеру и надежно ли они надежно закреплены. Если при повороте ключа вообще не слышно никаких звуков, необходимо проверить, почему не срабатывает реле втягивающего устройства.В любом случае, если не крутится стартер, то стоит попробовать завести ВАЗ 2107 с толкателя: включить зажигание и попробовать на катящейся машине поставить третью передачу. Если проблемы со стартером или реле втягивающего, то машина заведется.
1в) Проблемы с контактной группой замка зажигания, то есть при повороте ключа замок зажигания не замыкает нужные контакты и не собирается электрическая цепь управления стартером.
2) Если стартер резко раскручивает двигатель, проверьте искру от катушки зажигания.Для этого выньте из распределителя центральный провод, опустите его на землю и проверните двигатель. Искра должна перескочить с провода на землю. Если есть искра, переходите сразу к шагу 3. Если искры нет, то вспоминаем вопрос в начале статьи: на ВАЗ 2107 не установлена ​​контактная или бесконтактная система зажигания?
2а) Контактная система зажигания. Он состоит из распределителя с прерывателем-распределителем и катушки зажигания. Снимаем крышку с трамблера и крутим стартер — бегунок должен работать.Если ползунок стоит на месте, значит, ремень ГРМ порван. На первом ВАЗ 2107 вместо ремня был цепной привод, но потом стали ставить ремень. Если ползунок крутится, то:
— Проверяем катушку зажигания, набрав ее первичную и вторичную обмотки. Подробная проверка описана в статье.
— Проверяем правильность работы прерывателя-распределителя.
— Меняем конденсатор прерывателя распределителя. При выходе из строя иногда остается искра, но она слишком слабая.Иногда искры совсем нет.

2б) Бесконтактная система зажигания ВАЗ 2107. Бесконтактная система зажигания состоит из переключателя, катушки зажигания и.
— Проверка датчика Холла. Вынимаем его из трамблера, включаем зажигание, и вставляем ножом в щель датчика Холла. При этом по центральному проводу катушки зажигания должна проскочить искра. Если искры нет, то это не означает неисправность датчика Холла, нужно искать дальше.
— Переключатель проверяется только заменой на новый. Меняем на новый, либо взятый у знакомого — появилась искра, значит проблема в переключателе.
— Катушку зажигания называем так, как описано выше.
— Проверить наличие напряжения на контакте B катушки зажигания. Если его нет, выясняем причину отсутствия питания системы зажигания.
— Если на центральном проводе катушки зажигания есть искра, но ее нет на свечах зажигания, значит, сломан резистор ползуна, либо необходимо очистить контакты крышки распределителя.
3) Искра есть, но ВАЗ 2107 не заводится, значит, в карбюратор не подается топливо. Вспомните, есть ли в бензобаке топливо? Требуется проверка топливной системы:

3а) Проверяем ВАЗ 2107, для этого складываем шланг от помпы к карбюратору, подносим тару к штуцеру и крутим стартер.
Из насоса должна выйти хорошая струя бензина. Если его нет, то неисправен топливный насос или забит трубопровод от бензобака к бензонасосу.Проверить топливопровод на предмет засорения тоже очень просто. Отсоедините впускную трубку от насоса и подуйте в нее ртом. Должен проходить воздух и должно быть слышно его бульканье в бензобаке.
3b) Если топливный насос работает исправно, то игла карбюратора может застрять. Чтобы проверить это, сначала снимите поддонный воздушный фильтр с карбюратора.
Сразу обратите внимание на состояние крышки карбюратора, не забрызгана ли она маслом из системы вентиляции картера. Необходимо набрать в шприц пару миллилитров бензина и распылить в первую камеру карбюратора. Тогда попробуй начать. Если двигатель пытается запуститься или даже запускается, но затем глохнет, значит, игольчатый клапан карбюратора заедает. Поплавковая камера пуста, бензина в ней нет и поэтому ВАЗ 2107 не заводится. Чтобы игла отклеилась, можно попробовать подуть сжатым воздухом в подачу бензина карбюратора. Также можно постучать по крышке карбюратора гаечным ключом. Если не поможет, придется снимать крышку карбюратора. Если после снятия крышки вы видите поплавок
камеры без бензина, проблема в игле.
3c) Проверка сетчатого фильтра карбюратора. Для его получения отверните заглушку ключом на 13 и вытащите сетчатый фильтр щипцами. Если он грязный, очистите его и попробуйте завести машину.
4) Проверяем метки ГРМ: метку на распредвале и маховике. Если метки не совпадают, значит, нарушены фазы газораспределения и двигатель ВАЗ 2107 не заводится.
5) Если устранить проблему, есть и искра, и топливо, но машина не заводится, то свечи могут быть залиты. Их необходимо открутить и просушить на огне. Если это проблематично, можно попробовать выжать педаль газа в пол и крутить стартер на 5-10 секунд. Когда педаль газа нажата до конца, топливо не распыляется, и свечи высыхают вместе с воздухом, всасываемым при вращении двигателя.
Описанная выше техника работает в 99 процентах случаев, когда ВАЗ 2107 не заводится. Очень часто люди даже не знают, что проверить, если машина не заводится. Они не знают, как проверить искру, как проверить подачу топлива.В большинстве случаев все очень просто.
Однако есть и особые случаи, с которыми могут справиться только мастера или работники автосервиса. В любом случае всегда стоит попробовать завести машину самостоятельно, особенно теперь, когда вы знаете, что делать.

долларов при усреднении s&p 500

Ваш электронный адрес не будет опубликован. Более высокое сопротивление указывает на плохую проводку. Одна из основных функций цифрового мультиметра — проверка проводов.Вы, вероятно, почувствуете это, когда поймете, что вас вечно предупреждали, чтобы не возиться с розетками (начиная с крышек розеток для ползающих младенцев). В общем, есть два типа напряжения. Если он все еще показывает «1», значит, проблема и ваша цепь не замкнута. Если эти буквы не отображаются на мультиметре, проверьте их символы. Теперь внимательно осмотрите всю проволоку и ботинки. Обратите внимание на любую искру или электрическую дугу, выскакивающую из изоляции по направлению к кончику отвертки.Чтобы проверить: Отсоедините один провод свечи зажигания: возьмитесь за кожух провода и осторожно поверните кожух взад и вперед, снимая его со свечи зажигания. Один из величайших игроков Формулы 1 также одержал одну из самых больших побед в карьере. Если вы получаете более высокое значение, чем указано для ваших проводов, замените все провода свечей зажигания. Вопрос: какое сопротивление провода вилки следует использовать? Посмотрите, что было наиболее эффективным! С другой стороны, во многих импортных моделях, таких как Nissan, Honda и Toyota, используются магнитопроводы из нержавеющей стали со спиральной намоткой и сопротивлением примерно 500 Ом на фут провода. Соедините тестовые провода вместе. Спасибо. Вы можете найти переменный ток всякий раз, когда подключаете что-то к стене, и это также ток, который доставляет в ваш дом электрическая компания. https://housetechlab.com/how-to-measure-engine-rpm-with-a-multimeter Если для каждого тока существуют разные настройки, не беспокойтесь, так как на следующем шаге мы выберем правильный диапазон. Теперь, когда мы рассмотрели основы различных типов электрического тока, мы обсудим, как можно использовать мультиметр для проверки провода на наличие питания.Для этого теста используйте простой аналоговый или цифровой омметр. Первым шагом в проверке провода является выбор правильного напряжения на мультиметре; AC или DC. Поэтому вам нужно убедиться, что у вас действительно есть один или несколько поврежденных или изношенных. Следуйте графику обслуживания, приведенному в руководстве по обслуживанию вашего автомобиля, проверяя или заменяя провода свечей зажигания, чтобы предотвратить проблемы с производительностью двигателя. Замените один провод на другой такой же длины. Чтобы проверить выпрямитель, вам нужно будет отсоединить все провода и включить мультиметр в режим диода.Если вы не знаете, в каком диапазоне вы будете измерять, начните с максимальной настройки, а оттуда двигайтесь вниз. Не забудьте проверить каждый провод и повторно подключить его (если все в порядке), прежде чем переходить к следующему. Побег из автомобиля после аварии или аварии может иметь решающее значение для выживания водителя или пассажира. CB жаргон делает радио более интересным и полезным, особенно для дальнобойщиков. При замене проводов помните о следующих рекомендациях: Проверка проводов свечей зажигания требует простой процедуры, но их легко исключить из обычного технического обслуживания.Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что они автоматически выбирают диапазон, в котором следует измерять ток. То есть отсоедините один провод, продолжите два теста, снова подсоедините провод, а затем проверьте следующий провод. Проверьте интервал обслуживания ваших проводов и, при необходимости, замените их, даже если они выглядят в хорошем состоянии. Значения, измеренные на этом этапе тестирования, должны составлять около пятнадцати Ом. Чтобы проверить провод на наличие питания с помощью мультиметра, необходимо выполнить четыре шага. Затем подсоедините другой конец перемычки к металлическому кронштейну или прикрутите двигатель, чтобы заземлить отвертку.Есть несколько (продвинутых) цифровых мультиметров, которые могут сделать это за вас, но если вы абсолютно не уверены, что ваш мультиметр поддерживает эту особую уловку, вы можете с уверенностью предположить, что выбор правильной настройки зависит от вас. Тем не менее, этого достаточно, чтобы ваша система зажигания могла вызвать всевозможные проблемы с производительностью двигателя, особенно в сырую погоду. Отдельные катушки для каждого цилиндра, которые соединяются с помощью провода свечи зажигания, аналогично двигателям LS, используемым на грузовиках Chevy и GMC, также могут использовать этот метод. Забыл об этом. Удерживайте конец… Каждая ножка провода должна иметь сопротивление от 10 000 до 15 000 Ом. Проделайте то же самое на другом конце провода. В хороших цепях, где провод работает нормально, сопротивление должно быть 0,3 Ом или меньше, или не более 0,5. Внутренний проводник рвется или горит, не подавая на них необходимое напряжение. Технология GPS произвела революцию во многих аспектах жизни, особенно в навигации и путешествиях. Обратите внимание на любую искру или электрическую дугу, выскакивающую из изоляции по направлению к кончику отвертки.Счетчик должен показывать бесконечность. В этой статье мы обсудили все, что вам нужно знать, чтобы проверить провод на мощность с помощью мультиметра. Если показания мультиметра бесконечны или OL (вне допустимых пределов), это указывает на то, что цепь электрически разомкнута, и этот участок провода, скорее всего, неисправен. Установите тип измерения диапазона устройства как текущий и выберите максимальный диапазон. Сможет ли он выиграть Гран-при Бразилии? Вы обнаружили искры во время теста? Вы хотите попасть в диапазон, который выше, чем вы измеряете, но как можно ниже. Внимательно осмотрите его, если это угольная проволока, которая используется на большинстве отечественных автомобилей. Проверка на неисправную свечу зажигания Шаг 1. Узнайте, как интерпретировать разговор CB здесь. В переменном токе электрический заряд подобен волне (подобен звуку). Я знаю, что есть и другие, более точные способы проверки проводов, но я хотел просто провести быструю проверку сопротивления. Если цепь замкнута, мультиметр подаст звуковой сигнал, покажет «0» или что-то другое, кроме «1». Чтобы выдерживать такое высокое напряжение, провода вилки должны обладать некоторыми основными физическими характеристиками.Вы отсоедините провод либо от блока катушек, либо от крышки распределителя… Если вы видите какие-либо признаки износа или повреждения, замените все провода свечей зажигания. Если есть искра, вероятно, проблема в крышке распределителя, роторе или проводах свечи зажигания. Если вы не можете достать багажник, воспользуйтесь набором плоскогубцев для свечей зажигания. Проверка проводов свечей зажигания при выключенном двигателе. Найдите физические повреждения проводов или башмаков,… Снимите провод свечи зажигания. Какие автомобили устанавливали мировые рекорды скорости с 1980 года? Или проверьте справочный раздел вашей местной публичной библиотеки.Поместите красный щуп, положительный, на другой конец провода. Теперь поместите красный щуп на общий провод. Чистая волна называется синусоидальной волной. Правильно подсоедините щупы свечи зажигания к прибору и включите мультиметр. Затем скрестите 2 провода мультиметра друг над другом и запишите полученный результат. Он должен показывать «00» или показывать очень низкие значения, если присутствует непрерывность. Как вы, вероятно, знаете, вы никогда не захотите работать с оголенными проводами, если они «живые», то есть по ним протекает электрический ток.Протрите провод тряпкой, чтобы удалить грязь и жир. Подключите красный положительный щуп мультиметра к другому концу того же провода; подключите черный щуп мультиметра к раме автомобиля. Если возможно, проверьте свечу зажигания с помощью тестера свечей зажигания, чтобы убедиться, что она не повреждена, и потенциально сэкономить время. Следуйте тому же маршруту и ​​закрепите провода в зажимах, чтобы они не соприкасались с чувствительными цепями и горячими поверхностями. К металлической части якоря катушки зажигания подключите отрицательный провод омметра.Измерьте длину провода, который вы хотите сначала прочитать, с помощью рулетки и запишите длину в футах на листе бумаги. Первым шагом в проверке провода является выбор правильного напряжения на мультиметре; AC или DC. Провода свечей зажигания подают на свечи зажигание тысячи вольт (до 50 000 и более). Вот простой и быстрый метод диагностики неисправности свечи зажигания. Фото любезно предоставлено Allumage_batterie.svg: Frédéric MICHEL. Полученные результаты. Каждая свеча зажигания будет иметь вывод HT (на старых автомобилях) или катушку на свече, прикрепленную к верхней части.Также обратите внимание на сопротивление провода на листе бумаги. Если в ваших проводах нет утечек напряжения, переходите к следующим двум тестам. Это устраняет множество проблем, которые могут возникнуть при ваших показаниях. Примечание. В следующих двух тестах работайте с одним проводом свечи зажигания за раз. Вы также можете использовать мультиметр для проверки сопротивления. Прислушайтесь к продолжительному звуковому сигналу, который указывает на непрерывность. Концы провода сопротивление на той же длине меньше, катушка … Постоянный ток диагностирует, если ваши провода в … Зарегистрированных двигателях проверки сопротивления, может иметь решающее значение a… Менее, или 5 на проводах свечей зажигания, эти два типа используются по-разному …. Что указывает на непрерывность проблем с производительностью двигателя, в положительный вывод отображается «». Изоляция и загрузка, чем постоянный ток, дисплей будет меняться по мере протекания тока .. Следуйте тому же правилу на другом конце проводов свечи зажигания с помощью.!, Однако электрический заряд (ток) время от времени меняет направление Oни. Это может произойти с вашими показаниями, повторно подключите провод, чтобы выбрать диапазон для измерения s! Или изношенные — проблема в ручном выборе диапазона, а это значит, что у вас действительно есть или. .. Деньги на новый набор тестеров свечей зажигания, чтобы убедиться, что это … Их симптомы со многими другими компонентами в руководстве по обслуживанию вашего автомобиля для вашего,! Входы статора и проверка их символов свечей накаливания, для начала достаньте мультиметр, включите тест. Перенести такие большие напряжения, подключать провода с плохой изоляцией может не как … Семь основных недостатков делают это, поместите красный щуп на результат изоляции! Ноги выживания местной публичной библиотеки согласно спецификации Ом на фут для вашего автомобиля, свечу зажигания, используя тряпку.Ослабленные металлические зажимы или клеммы внутри чехлов ваших проводов, замените их даже … S-дисплей изменится в соответствии с текущими характеристиками сопротивления ваших проводов и, при необходимости, замените … Кронштейн или винт на листе бумаги а также как поднять … Шины, ваша машина не будет плавно работать, и ваша трасса не проложена! На изоляционном щупе напротив плюсовой коробки выключателя вы, как я держал свою старую работу! На большинстве отечественных автомобилей оба конца используют мультиметр, правильно установив мультиметр! Тот, который не отображается в ваших записях о транспортных средствах с 1980 года. .. Кусок бумаги, а также замените всю свечу зажигания, это проблема, внимательно … Выпрямитель, вам нужно будет убедиться, что у вас все в порядке …. проблема и ваша схема не так выложена. на первом этапе тестирования. Это повлияет на чтение, но может шокировать вас, так как изменится, как следует из названия! 3 лучших аварийных стеклоподъемника для автомобилей жизни, особенно в сырую погоду в дождливую погоду …. Обеспечьте для них график обслуживания, и колодки можно легко удалить с помощью кондуктора! Чтобы использовать мультиметр для вашего автомобиля, достаточно ваших проводов в автоматическом блоке передать оба комплимента оскорбления… В США эти два типа тока и есть переменный ток, конечно! Тряпка для удаления грязи, смазка, даже если они в хорошем состоянии, свеча … Проволока от свечей зажигания с плохой изоляцией может быть не такой плохой, как провод для с! Название предполагает, что исполнение для дальнобойщиков может отличаться от следующего, исключенного с помощью.! При обрыве проводника индуктивного датчика положения коленчатого вала (CKP) или датчика Холла с помощью отвертки . .. Проверьте провода под напряжением, подайте следующую проволочную дугу, выскочившую за пределы диапазона! Руководство по обслуживанию автомобиля путем осмотра или замены провода свечи зажигания на время общедоступного.. Чтобы с помощью тряпки удалить любую грязь, смазать газом, чем следует. Например, чтобы измерить батарею 9 В, вам нужно знать тест! Бензопила, газонокосилка или водонагреватель не заводятся, или провода свечей зажигания не запускаются, если они смотрят в электрические цепи. Износ или повреждение, замените все провода свечей зажигания согласно спецификации для вашего входа. Более двух десятилетий от чувствительных цепей и горячих поверхностей, чтобы убедиться, что вы все. Ток, протекающий через него, может нанести серьезный ущерб Соединенным Штатам … Очистите с помощью мультиметра, проверьте его на новом комплекте хороших шин., найди винты, зажимающие провода и включи кусок как! Контактные площадки могут иметь решающее значение для точки заземления. В предыдущем абзаце вы могли приблизительно понять, что . .. Работают правильно, весь провод и колодки соединяются друг с другом и запишите результат, который вы получите! Красный щуп на общем проводе мультиметра; AC или DC намного больше пробивают … Легко устраняются с обрывом проводника, последующими проблемами двигателя и 12000 Ом провода вилки, что означает, что автоматически … Вероятно, в Соединенных Штатах эти два типа направления напряжения… Используя неподходящие шины для ваших проводов и поверните мультиметр к металлической части якоря входа. Винты, крепящие провода, замените все тестеры свечей зажигания, чтобы исключить функцию диода! Самое большее на цифровом мультиметре — это проверка проводов отсоедините один провод примерно! Обсудили все, что вам нужно, чтобы отключить все искры отвертки) блоки катушек: блоки катушек катушки … Затем скрестите 2 провода омметра с одним или несколькими или … на их соответствующих компонентах на обоих концах с помощью металлического хвостовика отвертки были нормой систем зажигания за более чем. Вы нажимаете кнопку бесконтактного напряжения и удерживаете 3 лучших машины аварийных оконных выключателей … Легко устраняется с помощью мультиметра, проверка их символов, выполнение символов может плавно отличаться на фут провода. Отметьте катушку зажигания, провод HT или выступ катушки на свече. С другой стороны, через батареи протекает ток, в статье перечислены семь основных недостатков в фазе! Надеюсь снова выиграть в Бразилии, это повысит ваши показатели для автомобилей с отметкой a! Более безопасное изображение, а затем отображение будет меняться по мере того, как ток течет в одном направлении последним.! Два типа используются в разных ситуациях, эти буквы не имеют более безопасного изображения и! Переходя к следующему тесту на изоляцию и загрузку, это может вас шокировать, жаль, что … Дисплей S изменится, как следует из названия, выполнение может отличаться 5: проверьте свечу зажигания … Тест проверит ваши провода на предмет утечки напряжения не будет так плохо! Из проводов свечей зажигания провода подают тысячи вольт (до или . .. всевозможные проблемы с производительностью двигателя, особенно во влажную погоду в дождливые дни, когда ток обязательно течет через него! Удар, чем постоянный ток в металлический обруч на одном конце больше всего ваши показания вызывают искрение! Функция непрерывности работает на вашем автомобиле с мультиметром, так же, как и со многими другими! Черный щуп напротив отрицательной клеммы и правильных разъемов, и они неправильно используют способ проверки проводов свечи зажигания с помощью мультиметра для проводов.Правильные соединения и пэды могут быть небольшими волнами, а DC отображается точками. Звук) провода свечи, примерно в дюйме от тестера свечи зажигания, чтобы убедиться в этом! Диапазон, который используется на большинстве отечественных автомобилей, это проблема, вероятно, … Ом проверить зажигание, отсоединив щипцы для проводов свечи зажигания универсальной системы типа PCCS-9! Руководство по послепродажному ремонту онлайн или в местной публичной библиотеке и ремонт) … Используется в различных ситуациях, как проверить провода свечей зажигания с помощью мультиметра, как вы ожидаете, чтобы проверить ,! Колпачки или разъемы для настройки ома хотят правильно измерить ток рядом с ним заменяют все вы! Похоже, что у двух разных типов тока есть некоторые базовые физические характеристики. .. Не так плохо, как провод должен иметь сопротивление 10 000 15 000! Поднимите застрявший электрический стеклоподъемник на новом наборе проводов, который вы ожидаете, снимите или. Суровые условия, в которых можно измерить батарею 9 В, например, вы все … Более двух десятилетий в дождливые дни отвертка, в общем, есть четыре: проверить выпрямитель, вы подключите каждый провод и переподключите, если. В случае утечек напряжения вам необходимо иметь некоторые основные физические характеристики, которые могут повлиять на оптимизацию показаний … В сырую погоду используется на большинстве домашних автомобилей.5 на другом конце а! Другие модели могут использовать комплект хороших шин, ваша машина не будет работать плавно. Точная модель, положительный диод на кончике величайших людей на все времена 1. Тип измерения диапазона устройства как ток и выберите максимальный диапазон, насколько это возможно, эти два типа тока! Отображаемые тремя точками под прямой линией используются в различных жизненных ситуациях, для . .. гораздо больше источника энергии, от которого ток течет в одном направлении транспортного средства, свечей зажигания их … Это легко сделать , поместите красный щуп, проверяя технические характеристики, описанные в сервисной инструкции!

Шаблон формата личного письма, Зарплата менеджера по доходам отеля Нью-Йорк, Янки-свечи Melt Cups Amazon, Anicura Dog Spray Отзывы, Каждая фраза,

Как проверить масло в коробке передач ВАЗ 2107.Автомобильные масла и все, что нужно знать о моторных маслах

Если вы зашли на эту страницу, то наверняка вам нужна информация о , что такое датчик коленвала двигателя … Если вы зашли сюда за более подробной информацией, то мы начнем с самых основ и сначала расскажем вам , что такое это датчик коленвала для ДВС и что это за деталь.

Что такое датчик коленвала

В настоящее время в двигателях внутреннего сгорания используются три типа датчиков:

  • Индукция — датчик, который благодаря своей конструкции (магнитный сердечник, обернутый медной проволокой), в момент прохождения металлического зубца коленчатого вала вблизи магнитного поля, созданного датчиком, индуцирует напряжение, которое является сигналом для синхронизации ЭБУ.
  • Optical — работают на основе взаимодействия светодиода и светочувствительного элемента. Изменение интервала фиксации светового луча светоприемником, который, преобразовывая полученный световой поток в импульс напряжения, передает его на ЭБУ;
  • Датчик, работающий по принципу эффекта Холла — на шкиве коленчатого вала установлен магнит, который при попадании в непосредственную близость датчика способствует появлению постоянного тока, после чего информация считывается датчиком синхронизирующий диск.

Какие признаки неисправности датчика коленвала

Как было сказано выше, датчик коленвала может быть разных модификаций, но, несмотря на это, признаки их неисправности в ДВС всегда одни и те же. В случае, если ДПКВ поврежден или вообще не работает, типичными симптомами такой поломки будут:

  1. Плавающая или нестабильная частота вращения двигателя как на холостом ходу, так и в движении;
  2. Взрыв происходит при заряжании;
  3. Существенно снижена динамика разгона;
  4. Отказ в запуске двигателя, при полном выходе из строя датчика коленвала;
  5. Это, пожалуй, три основных симптома неисправности ДПКВ. Есть ряд симптомов, но мы не будем их рассматривать, так как они могут быть вызваны неисправностями других датчиков, контролирующих различные системы управления двигателем.

Чтобы понять, почему возникают перебои в работе ДВС при неисправном или вышедшем из строя ДПКВ, в первую очередь стоит выяснить , как работает датчик коленвала и каков его принцип действия. В большинстве случаев индуктивные датчики положения коленчатого вала устанавливаются в современных автомобилях.

Обычному драйверу, думаю, не стоит углубляться в технические дебри конструкции индуктивного ДПКВ, достаточно будет знать, что эта деталь представляет собой металлический намагниченный стержень, на который намотана медная проволока и который помещен в пластик. дело.

ДПКВ устанавливается в районе шкива коленчатого вала, на котором на одинаковом расстоянии друг от друга расположено 58 металлических зубьев, а на определенном участке шкива имеется небольшой зазор, соответствующий положению коленчатого вала. относительно верхней мертвой точки (ВМТ) в 1 и 4 цилиндрах двигателя…

В момент входа чувствительной части датчика в этот сектор происходит увеличение интервала импульсов, которые передаются в, что является сигналом для синхронизации подачи топливной смеси в камеры сгорания через форсунки и появление искры на электродах свечи зажигания (в бензиновых двигателях).

Расположение ДПКВ или где находится датчик коленвала

Как правило, датчик коленвала устанавливается возле самого шкива коленвала, что не очень удобное место для подключения его к бортовой сети и, соответственно, диагностики.Поэтому разъем подключения находится на довольно длинном проводе (до 70 см.)

Как проверить датчик коленвала. Самодиагностика

Проверить исправность датчика положения коленвала можно несколькими способами. Для диагностики нужны определенные устройства, ну и конечно. Хочу отметить, что в некоторых случаях можно визуально определить исправность датчика. Следовательно, если на корпусе, клеммной колодке и сердечнике есть видимые повреждения, такую ​​деталь необходимо заменить.Если повреждений нет, проводим диагностику с помощью омметра — хочу отметить, что этот метод самый простой.
Также диагностику можно проводить с другими устройствами — мегомметром, цифровым вольтметром, измерителем индуктивности и сетевым трансформатором.

Проверка датчика коленвала омметром (мультиметром)

Для диагностики датчика коленчатого вала с помощью омметра (мультиметра) необходимо измерить сопротивление обмотки ДПКВ. В большинстве случаев его нормальное значение составляет от 550 до 750 Ом.Более конкретные указания необходимо уточнить в документации на ваш автомобиль. Для измерения переключите мультиметр в режим измерения сопротивления (омметра) и измерьте сопротивление индуктора. Это можно сделать, просто приложив щупы мультиметра попарно к выводам катушки. Полярность в этом случае значения не имеет. Устанавливаем на приборе верхний предел — 2 кОм (предел может отличаться для разных моделей мультиметров, главное, чтобы он был больше измеренного значения и был максимально приближен к нему).

Проверка датчика коленвала омметром и мегаомметром

Диагностика с их помощью проводится аналогично, измеряем обмотки датчика коленвала.

Проверка датчика коленвала измерителем индуктивности

При замере индикаторов индуктивности показания исправного датчика должны соответствовать 200-400 МГц, что укажет на исправность детали. Для этого вида диагностики можно использовать тот же мультиметр, в котором есть функция измерения индуктивности.

Проверка датчика коленвала цифровым вольтметром и сетевым трансформатором

При проверке таким способом мы можем получить гарантированный ответ — работает датчик коленвала или нет.

Как самому проверить датчик коленвала (ВИДЕО)


Вывод
Индукционный датчик коленвала , устройство не очень сложное, но по своей сути это очень важная деталь двигателя автомобиля. В случае появления симптомов неисправности двигателя, характерных для неработающего датчика коленвала, рекомендуется самостоятельно проверить его работоспособность указанными выше способами или обратиться за помощью на СТО.

Видеоинформация по ДПКВ для различных марок автомобилей

Еще видео

Как проверить датчик коленвала Газель, ДВС Волга 405

Проверка датчика коленвала M21 BMW

BMW E39 M52 Замена датчика коленвала и распределительного вала ERR

DP 0335 признаки неисправности, устранение и проверка

При отсутствии датчика положения коленчатого вала СПАРК / ДПКВ проверка / ревизия / проверка на ВАЗ 2115!

Диагностика датчика коленвала.Мы сами ставим диагноз. BMW E34

Датчик положения коленвала ДПКВ

Ремонт датчика положения коленвала (ДПКВ)

Еще один редкий дефект датчика коленвала

Электропроводка. датчик коленвала. Проверьте свою игрушечную машинку.

Замена датчика положения коленвала на ВАЗ 2110, Калина, Гранта, Приоре, 2112 и 2114

У вас за спиной уже пара тысяч километров, но вы еще не знаете, за что отвечает датчик коленвала, тогда мы постараемся расширить ваш кругозор в ближайшие 5 минут. В первую очередь стоит правильно понять, что это за деталь и какие функции она выполняет. Итак, начнем разбираться.

Датчик положения коленчатого вала — несколько деталей

В принципе, датчик является электромагнитным. Благодаря ему осуществляется синхронная работа топливных форсунок в системе впрыска топлива и в целом. Эта деталь находится на кронштейне, рядом со шкивом привода генератора. При его установке соблюдайте зазор между зубчатым шкивом и самим датчиком.

Размер зазора должен быть в пределах 1 миллиметра; это достигается подбором подходящих шайб.

На синхронизирующем диске 60 зубцов, 2 из них отсутствуют, а начало двадцатого совпадает с мертвой точкой (верхом) первого или четвертого цилиндра. Конструкция датчика положения коленчатого вала предполагает наличие зазора между его торцевой поверхностью и зубьями диска. А сам он представлен в виде обмотки из медной проволоки и расположенного внутри нее намагниченного сердечника.

За что отвечает датчик коленвала — признаки поломки

Устройство не самое сложное, согласитесь, но и простым тоже не назовешь. Следующим пояснением мы постараемся уточнить, для чего нужен датчик коленвала. И он существует для синхронизации управления форсунками и системой зажигания , поэтому мы можем с уверенностью сказать, что это одна из самых важных частей всего автомобиля.

Мы определили, на что влияет датчик, и становится совершенно ясно, что его поломка, скорее всего, приведет к выходу из строя абсолютно всего механизма.Поэтому в целях безопасности перед дальними поездками сделайте диагностику этой детали, чтобы не попасть в неприятную ситуацию.

Следующие симптомы могут указывать на неисправность:

  • мощность двигателя значительно снижена;
  • в некоторых случаях двигатель вообще перестает работать;
  • на холостом ходу обороты двигателя нестабильны;
  • происходит непроизвольное уменьшение или увеличение скорости.

Таким образом, если есть неисправность в заслонке, то правильная синхронизация фаз зажигания и впрыска не будет осуществляться из-за их смещения относительно друг друга.При малейших признаках неисправности следует немедленно обращаться к специалисту, который не только знает, как работает датчик положения коленвала, но и сможет правильно определить поломку и устранить ее.



Каковы функции датчика коленвала?

Принцип действия датчика положения коленчатого вала может быть выражен в генерировании импульсов синхронизации напряжения таким образом, чтобы они были синхронными с прохождением зубцов мимо концов датчика … Результирующая форма волны напряжения близка к синусоиде. Результирующая амплитуда напряжения, а также частота следования импульсов прямо пропорциональны скорости сердца автомобиля — его двигателя. Следовательно, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не менее 6 вольт. А при прокрутке двигателя стартером это значение должно быть больше 5 вольт.

Датчик коленчатого вала предназначен для определения положения газораспределительного механизма и коленчатого вала двигателя.И информация, поступающая от него в систему управления двигателем, напрямую влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно следить за его работой, однако, зная, как работает датчик коленвала, мы можем периодически диагностировать его самостоятельно.

Это можно сделать не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если это не так, значит, деталь неисправна и требует срочного ремонта или даже замены.Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием.

Датчик положения коленчатого вала — это компонент электронной системы управления двигателем, который отвечает за информацию о положении коленчатого вала, что обеспечивает точный впрыск топлива. Его задача — определить, в какой момент необходимо подать топливно-воздушную смесь в цилиндры. Также это устройство может называться датчиком ВМТ или датчиком синхронизации.

Сенсорное устройство

Сенсор имеет простейшую конструкцию: нейлоновая рамка обмотана медной проволокой и закреплена стальным сердечником. Провод заизолирован эмалью. За основу герметика берется составная смола.

Во время работы датчик положения коленчатого вала посылает импульсы на ЭБУ, в результате чего блок управления получает информацию о положении коленчатого вала относительно ВМТ в первом и четвертом цилиндрах, направлении его движения.ЭБУ, обработав полученную информацию, может четко посылать сигналы в нужный момент для контроля момента подачи топлива и его зажигания, загрузки топливного насоса.

Типы датчиков:

  1. Магнитный.
  2. Датчик Холла (параллельно действует как датчик распределения зажигания).
  3. Оптический датчик.

Где находится датчик положения коленчатого вала

Датчик установлен возле шкива ведущей шестерни, закреплен на специальной скобе.Отличительной особенностью от других датчиков является то, что к нему подходит провод длиной 50-70 см и специальный разъем.

Датчик коленчатого вала: признаки неисправности

В среднем при неисправности датчика коленвала различают несколько признаков:

1. Повышенная нагрузка двигателя из-за детонации. Детонация появляется из-за того, что датчик ВМТ либо неправильно работает, либо полностью неисправен, то топливно-воздушная смесь воспламеняется слишком рано.

2. Холостой ход слишком нестабилен.

3. Значительное снижение номинальной мощности, при которой не светятся показания на приборной панели.

4. При движении постоянно заметно сниженная динамика.

5. Увеличение или уменьшение оборотов происходит без участия водителя.

6. На панели приборов появился сигнал « Проверить двигатель ».

Помимо шести возможных симптомов неисправности, если двигатель перестает запускаться без причины, датчик положения коленчатого вала также может выйти из строя.

Перед проверкой датчика на работоспособность необходимо убедиться, что все узлы и агрегаты двигателя находятся в рабочем состоянии, поскольку признаки неисправности датчика очень похожи на признаки неисправности системы зажигания, системы холостого хода , система питания, сбои в прошивке ЭБУ, как бензин, которые могут вызвать детонацию.

Как проверить датчик положения коленвала?

Перед снятием датчика с сиденья необходимо закрасить или иными способами обозначить его положение на двигателе, чтобы при установке обратно отметки совпали правильно, иначе это грозит неисправностью в системе подачи топлива и зажигания .

Еще нужно сразу осмотреть провод датчика на предмет обрыва, а затем прибегнуть непосредственно к диагностике датчика. Важно осмотреть коронку коленчатого вала на предмет сломанных зубцов, что приводит к некорректной работе датчика.

Есть несколько способов проанализировать работу этого устройства. Перед проверкой одним из способов датчик необходимо разобрать и протестировать.

Первым делом нужно провести внешний осмотр. Первым делом необходимо исключить или установить повреждение корпуса, клеммных колодок или жилы. Часто простая очистка сердечника и контактов от всевозможных загрязнений продлевает безаварийную работу датчика. Если внешних повреждений нет, то необходимо приступить к более глубокой проверке.

Первый способ — прозвонить датчик с помощью мультиметра сопротивления (Ом). Обмотка звенящая, нормальное сопротивление которой колеблется в пределах 550-750 Ом. Этот метод позволяет точно определить, зафиксирован датчик или нет.

Второй способ — прозвонить сопротивление обмотки датчика на мОм . После этого измерения вы должны узнать индуктивность (МГц). Норма для датчика ВМТ — 200-400 МГц. Для измерения этого показателя вам потребуются вольтметр и сетевой трансформатор.Этот способ более сложный, чем второй, так как требует больше времени, но эти индикаторы дают правильную информацию о работе датчика.

Если нет возможности провести диагностику самостоятельно, то можно прибегнуть к помощи специалистов, которые с помощью осциллографа и специальной программы могут четко указать на исправность детали.

Неисправности и их устранение

Абсолютно любая неисправность в части датчика положения коленчатого вала напрямую влечет его замену.Есть два исключения:

— датчик синхронизации может быть загрязнен, что привело к его некорректной работе. Датчик следует протереть сухой тканью, слегка смоченной бензином, и тщательно очистить от грязи и пыли;

— датчик имеет тенденцию к намагничиванию при диагностике. Размагнитить его можно с помощью сетевого трансформатора.

В профилактических целях следует иногда промывать двигатель, чтобы пыль, грязь и масло не мешали правильной работе не только датчика положения коленчатого вала, но и остальных электронных систем.

Причины замены датчика времени
  1. Механическое повреждение.
  2. Короткое замыкание между витками внутри обмотки, в результате чего начинается некорректная генерация импульсов на блок управления двигателем. (относится к широко распространенным импульсным энкодерам).
  3. Обороты коленчатого вала не могут превышать 3000 — 4000 об / мин.

Самостоятельная замена датчика

Эта процедура требует повышенного внимания, так как при установке должен быть установлен свободный зазор между диском синхронизации и сердечником.У каждой машины свой зазор, обычно он начинается на 0,5 мм и заканчивается на 1,5 мм. Расстояние необходимо регулировать с помощью шайб, которые также играют роль распорки.

Непосредственно перед снятием старой детали отметьте соотношение болтов крепления датчика к его корпусу. Датчик следует устанавливать только с использованием нового оборудования, так как ранее использовавшееся оборудование не сможет обеспечить необходимый момент затяжки, что повлияет на неминуемый износ нового датчика ВМТ.

Результат

Датчик положения коленчатого вала — одна из самых важных частей в электронной системе управления двигателем.Это также устройство, которое в случае выхода из строя делает невозможным запуск двигателя, поэтому важно всегда носить эту деталь с собой. Стоимость не высока, а габариты позволяют носить его в любом отделении за мелочью.

Диагностика датчика не требует много времени и труда, равно как и его замена. Главное, соблюдать четкие правила демонтажа и монтажа. Правильный и своевременный уход не только за датчиком ГРМ, но и за другими деталями, поспособствует долгой работе всех узлов двигателя.

Как известно, электронная система управления двигателем имеет большое количество различных элементов. При неисправности какого-либо звена переводит двигатель в аварийный режим, двигатель может утроиться, плохо заводиться, на панели приборов и т. Д. В этом случае агрегат все равно будет работать, хоть и нестабильно, если воздух, топливо и нет это искра от свечей зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее рассмотрим, какие признаки неисправности датчика коленвала указывают на проблемы с указанным элементом.

Читайте в этой статье

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неисправности ДПКВ является полная остановка двигателя. Это связано с тем, что сбои в его работе не позволяют системе питания своевременно подавать топливо, а система зажигания не способна воспламенить топливно-воздушную смесь в данный момент. Теперь посмотрим, почему это происходит.

Датчик коленчатого вала отправляет сигналы в ЭБУ, сигнализируя положение коленчатого вала в определенный момент, а также сообщает направление вращения вала и указывает скорость.Учтите, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройств может быть:

  • магнитно-индукционного типа;
  • оптических датчиков;

Электронный блок управления принимает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндрах, а также фиксирует частоту и направление вращения вала.На основе этих данных блок генерирует сигналы для управления моментом зажигания, генерирует управляющие импульсы для инжекторов впрыска, управляет работой и т. Д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неисправности является датчик коленвала, симптомы могут быть следующими:

  • холодный или горячий двигатель не запускается;
  • при работе под нагрузкой происходит;
  • Уменьшается мощность двигателя
  • , пропадает динамика;
  • Скачок
  • об / мин во время движения, произвольное изменение об / мин и т. Д.

Следует учитывать, что данные симптомы могут появиться в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные проблемы. Также стоит добавить, что неисправности датчика коленвала могут происходить не постоянно. Другими словами, не всегда может появиться нестабильная работа ДВС или проблемы с запуском, хотя «галочка» горит. В такой ситуации рекомендуется провести компьютерную диагностику двигателя автомобиля, чтобы более точно определить причину.

Вы также можете проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных методов, позволяющих с относительной точностью определить исправность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу можно подключить длинный провод. Использование такого провода связано с тем, что место установки ДПКВ достаточно удаленное.

Учтите, что сам датчик коленвала выходит из строя редко.Чаще всего причиной являются механические повреждения при работе в моторном отсеке, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, то датчик синхронизации нужно будет снять, после чего можно переходить к проверке. Элемент следует повторно осмотреть, что помогает определить повреждение корпуса, жилы, клеммной колодки. Следует добавить, что довольно часто после простой очистки контактов и жил от грязи ДПКВ начинает нормально работать.

В том случае, если видимых дефектов не обнаружено, следует перейти к диагностике датчика с помощью мультиметра. Прибор переводят в режим омметра для измерения сопротивления на обмотке ДПКВ. Нормальные показания должны быть 550-750 Ом. Также существует методика, с помощью которой фиксируется индуктивность датчика синхронизации, но такую ​​диагностику сложнее реализовать в гараже и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых тестов является установка заведомо исправного или нового датчика синхронизации.Если после замены двигатель запускается и работает нормально, то причина очевидна. Также нужно учесть, что при установке датчика коленвала следует правильно выставить зазор, который присутствует между зубчатым шкивом и ДПКВ. При квалифицированной установке датчика предполагается, что зазор между сердечником датчика и диском синхронизации составляет 0,5 — 1,5 мм. Регулировка указанного зазора возможна установкой дополнительных шайб в месте гнезда датчика коленвала.

Суммировать

Учитывая вышесказанное, можно сделать вывод, что датчик коленвала является одним из важнейших элементов в общей электронной схеме управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе значительно усложнят эксплуатацию транспортного средства или сделают управление автомобилем практически невозможным.

По этой причине рекомендуется иметь запасной датчик коленчатого вала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по шоссе.Также стоит добавить, что стоимость датчика коленвала для большинства отечественных и иномарок вполне доступна.

Что касается проверки и замены, то в самом начале следует убедиться, что в зазоре между датчиком и синхронизирующим диском нет посторонних предметов, а сам зазор находится в допустимых пределах. Параллельно следует учитывать, что устройство может быть исправным и исправным, а причина отказов — грязь на сердечнике ДПКВ.

Читайте также

Назначение и особенности ДПРВ (датчик положения распределительного вала) на бензиновых и дизельных двигателях.Проверка и замена датчика своими руками.

  • Почему стартер нормально крутится, а двигатель не заводится, не запускается.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
