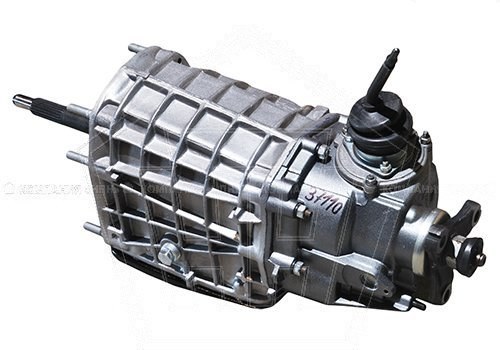

Коробка передач Ваз 2107(5 ступка). Артикул 21074-1700010.

Интернет магазин «Центр Запчастей» представляет. Стандартная пяти ступенчатая механическая коробка передач с картером сцепления в сборе (МКПП) ВАЗ 2107( классика Жигули) каталожный номер 21074-1700010 производитель Тольятти. Применяется на автомобилях LADA 2104-21074 с редуктором 2106 (главная пара 3,9).Все запчасти нашего интернет магазина проходят отдел технического контроля. Расширенная гарантия на все предоставленные в нашем интернет магазине запчасти 6 мес. Все интересующие вопросы можете задать нашему менеджеру по телефону 89308089592 либо по электронной [email protected] Готовы обговаривать различные условия оплаты заказа. Наш товар можно заказать в любом регионе страны. У нас вы найдете интересующий вас товар по оптимальным расценкам.

КОРОБКА ПЕРЕДАЧ 2107 (5 ступка)

Коробка передач – сложный технический элемент, аккумулирующий возможности транспортного средства. Благодаря ей оно способно передвигаться.

Процесс контролируется водителем, механические элементы объединены в одну сложную систему. В целом, изделие тяжелое, достаточно дорогое. Но на самом деле, материал не так дорог, как наполнение двигательной емкости.

Чтобы автомобиль двинулся с места, требуется подача движения к колесам. За этот процесс отвечает такой элемент, как коробка передач. Управление бывает механическим или компьютерным. Может подойти коробки передач ваз классика или инновация. Нередко встречаются хорошие современные бюджетные образцы, такие, как Нива. Это особый вид автомобилей, приспособленный под отечественные условия, а главное, по доступной объективной стоимости. Для каждой серии производятся уникальные элементы, детали, на основании которых машина будет ехать.

Есть ли отличия

В 2004 году для производства семейства «Нива» выпускают КПП нового образца. Элемент называют «разорванный пакет». Эта коробка передач ваз 2107 (цена новая) экономична в расходе. Предлагаемая позиция – новая, или же давняя, старая, КПП — 21074-1700005-40.

Обновленная вариация внешне ничем не отличается от предыдущей. Кроме очевидного отличия – цифр на корпусе. В специальный разъем под привод спидометра размещается соответствующий элемент запорного значения. Такая и должна быть у Нивы. Диаметр мерят заранее, подбирают согласно указаниям на ценнике.

Производство коробки передач

Экспортные машины ВАЗа снабжались уникальными деталями. Значение детали коробка передач ваз 2107 5 (ступка) трудно преувеличить. Быстрое освоение «пятиступки» шла не один год, деталь проработана тонко и полномерно.

Производство освоили во Франции, на фирме «Сома». В 1985 году появилась уникальная коробка передач. На деталь кпп ваз 2107 цена объективна. Французский элемент в продаже встречался редко. Отличия заметны внешне и в сравнении:

модернизирована маслоотражающая шайба,
инновационная модель шестерни стоит на шлицах,
дополнением выступает кольцо, разделяющее шестерню 5 передачи и ступицу,

стопорное кольцо служит преградой между элементами комплекта,
продумана новая линия очертаний, разработаны шлицы.

И не только.

Базовая разница в сравнении с «сомовской» — унификация 2105. Целый ряд такого элемента, как коробка передач ваз 2107, создавался под Ниву. Модуль – под первичный вал. Специалисты ВАЗа позаимствовали идею с вилкой заднего хода, с шариком «лягушки» активации светлых осветительных приборов. В магазинах соответствующих направленностей прибор продается в большом количестве, остается определиться с надежностью поставщика. Далее предстоит оформление заказа через сеть.

Устройство и ремонт коробки переключения передач ВАЗ 2107

Коробка передач ВАЗ 2107 — достаточно сложное устройство, поэтому его ремонт обычно поручают профессиональным автослесарям. Однако это посильная задача для тех, кто уже имеет опыт по ремонту сложных агрегатов. Поэтому знания о устройстве и способах ремонта КПП ВАЗ 2107 не будут лишними для владельцев “семерки”.



КПП ВАЗ 2107 (“5-ступка”) устройство

КПП предназначена для передачи крутящего момента от двигателя на трансмиссию. В зависимости от положения рычага, она меняет крутящий момент коленчатого вала по величине и направлению вращения. “Пятиступенчатая” коробка ВАЗ 2107, если говорить формально, имеет шесть скоростей — 5 переднего хода и задняя.

Коробка передач ВАЗ 2107 (“5 ступка”) имеет корпус, внутри которого находятся:

  • первичный вал с 4 шестернями;
  • вторичный вал с 10 шестернями;
  • промежуточный вал.
  • вилки, шарниры и рычаги переключения передач.

В случае неисправности КПП ее необходимо демонтировать и разобрать для ремонта.

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

После этого можно начинать проверку и ремонт коробки передач ВАЗ 2107 (“5-ступка”).

Установка коробки после ремонта производится в обратной последовательности.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины.

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

[tip]Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.[/tip]

  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Разборка коробки

Сборка коробки

Сколько масла в КПП ВАЗ 2107: определение оптимального объема

Надежная работа коробки передач обеспечивает комфортную эксплуатацию автомобиля. Возникающие проблемы с кпп иногда делают езду на автомобиле невозможной. Поэтому коробку-передач по праву считают одним из важнейших агрегатных узлов автомобиля.

Объем заливаемого масла в коробку-передач ваз 2107 зависит от модификации агрегата. Автомобили ваз 2107 комплектовались четырех- и пятиступенчатыми кпп. Конкретная разновидность комплектации автомобиля предполагает различное количество заливаемого вещества.

Технический регламент по количеству трансмиссионного вещества

Трансмиссионную жидкость контролируют каждые 10 тыс. км, т. е. при прохождении очередного ТО. Перед тем как проверить количество вещества, нужно дать машине постоять некоторое время. За этот период трансмиссионная жидкость успеет стечь по стенкам в коробке. Если уровень жидкости доходит до края нижней каемки заливного отверстия, то ее объем вполне достаточен, и замена или же доливка масла не производятся.

Сколько нужно будет трансмиссионного масла при его полной замене, напрямую зависит от разновидности кпп. По технической инструкции установлен такой объем жидкости:

  • для 4-ступки –1,35 л;
  • для 5-ступки – 1,6 л.
Опытные водители советуют в 5-ступку заливать смазку чуть выше установленного уровня – «сколько влезет». Для этого машину со стороны водительской дверки приподнимают домкратом. Потом доливают 250–300 г жидкости. Это обеспечит надежную смазку шестерни 5-й передачи. Возросшего натиска на сальники особо опасаться не стоит, поскольку сброс излишнего давления осуществляется через сапун.

При каких условиях производят замену

Рекомендуется одновременная замена смазочных материалов в двух автомобильных узлах:

  • кпп;
  • редукторе (задний мост).
Эксплуатационный регламент предписывает такие замены через каждые 35 тыс. км либо после 3 лет использования ваз 2107 – зависит от того, что наступит раньше. Отдельные советы по замене жидкостного вещества в коробке-передач касаются случаев приобретения б/у ваз 2107.
Несмотря на заверения бывших владельцев о том, что замена жидкости производилась недавно, лучше перестраховаться и поменять масло в кпп.

Помимо указанных случаев замена трансмиссионного вещества нужна при:

  • падении уровня жидкости ниже рекомендуемой отметки;
  • наличии серебристой пыли в трансмиссионном веществе;
  • изменении цвета жидкости (черный цвет или коричнево-кофейный оттенок говорят о разрушении присадок либо о попадании в кпп воды).

Смело можно утверждать: какое качество трансмиссионного масла, такое и состояние коробки передач или даже всего автомобиля. Поэтому вполне допустимо менять жидкость чаще. Например, после 20–25тыс. км пробега.

Что понадобится для замены и какие материалы выбрать

Для замены трансмиссионного вещества в коробке ваз 2107 понадобятся:

Особо следует остановиться на том, какое масло лучше подойдет для семерочной коробки передач. Варианты ответов существенно разняться по качественному уровню продукта и его стоимости.
Рекомендации пестрят названиями известных брендов по производству смазочных материалов. Какое из них выбрать – решить непросто. Важно, чтобы выбранная трансмиссионная жидкость обозначалась маркировками в пределах 75W90 – 80W95. Группа смазочного вещества должна обозначаться GL-4 либо GL-5.

Как поменять: основные этапы процесса

Успешная замена трансмиссионного вещества в коробке передач совершается после поездки на расстояние больше 5 км. Это нужно для того, чтобы жидкость прогрелась. Осуществляют замену трансмиссионного масла, неподвижно зафиксировав автомобиль на эстакаде или смотровой яме. Операции производят по следующей инструкции:

Поскольку в коробку передач и редуктор заднего моста надо заливать одинаковое масло, то и менять его в этих узлах лучше одновременно. Достаточно будет 3 л (в редуктор помещается 1,3 л).

Похожие публикации

Ремонт КПП ВАЗ 5-и ступка нового образца

В данном фотоотчете вашему вниманию представлено подробное описание сборки механической 5-ти ступенчатой коробки передач автомобиля ВАЗ нового образца (Нива).

Разница с классическими моделями лишь в устройстве привода спидометра.

Описание дефектовки производиться не будет, так как при детальном осмотре шестерен и подшипников и так все будет ясно. Основное внимание будет уделено блокирующему кольцу синхронизатора (в народе синхрон), а также вилки переключения передач.

При ремонте коробке на Ниве могут возникнуть такие вопросы:

1

Блокирующее кольцо синхронизатора не должен иметь круговой борозды с торца где зубчики (наличие данного факта свидетельствует, что муфта зубьями достает до блокирующего кольца синхронизатора, что означает, пара не работает конусами). Напыление желтого цвета должно присутствовать на вилках.

На фотографии вторичный вал с установленной на него ступицей муфты и муфтой третей-четвёртой передачи, вставляем шестерню третей передачи (все детали при установке необходимо смазывать трансмиссионным маслом).

2

Шестерня второй передачи.

3

Ступица муфты.

4

Муфта первой и второй передачи.

5

Шестерня первой передачи.

8

Вставляем вторичный вал.

9

Подшипник вторичного вала

10

На месте посадки игольчатого подшипника не должно быть раковин.

Ролики подшипника — должны иметь зеркальный вид, если темно-матовый — замена!

11

Вставляем первичный вал.

12

Закрепляем вторичный вал.

13

Обязательно должны быть шайбы.

14

Улаживаем вилки.

15

Вставляем кулису первой и второй передачи.

16

Болтом закрепляем вилку.

18

Вставляем длинный бочонок.

19

В горизонтальном положении вставляем ползунок в кулису третей и четвёртой передачи, в вилку вставляем кулису, а уже затем развернуть до совпадения отверстий на вилке, после — закрепить.

Вставить маленький бочонок.

20

Улаживаем промежуточный вал.

22

Вставляем подшипник.

23

Вставляем передний подшипник. После закрепить.

24

Устанавливаем картер сцепления.

25

Собираем заднюю часть коробки передач. Надеть ведомую шестерню задней передачи и шайбу на вал.

26

Одеваем втулку на кулису.

27

Одеваем ступицу муфты пятой передачи и стопорное кольцо.

28

Вставляем вилку с кулисой, муфтой пятой и промежуточной шестерней задней передачи.

29

Упорная шайба(также называют — подшипник скольжения).

30

Шестерня пятой.

32

Блок шестерен задней и пятой передачи — закрепить.

33

Надеть масло отражательную шайбу, втулку и подшипник (к слову, на классических моделях заместо втулки установлена шестерня привода спидометра).

34

После надеть подшипник на блок шестерен.

35

Установить шарики и пружинки (пружинка пятой передачи черного цвета и она длиннее всех), после — прикрутить крышку.

36

На картер сцепления установить коробку передач, после установить заднюю крышку.

38

Прикручиваем крышку, закрепить фланец хвостовика коробки передач.

39

А также эластичную муфту с промежуточным валом.

41

Прикручиваем картер коробки передач и закрутить пробку.

43

Поставить рычаг переключения передач, затем по переключать все передачи.

44

Ставим вилку и нажимной подшипник.

45

Коробка передач готова! Можно устанавливать.

Коробка передач ваз 2107 5 ступка схема

Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Однако для общего развития и понимания физики процессов, происходящих в вашем автомобиле, изучить устройство коробки не помешает.

Начнем с назначения КПП: пятиступенчатая коробка переключения передач ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии. Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей. Схема расположения основных конструктивных элементов выглядит следующим образом:

Коробка ВАЗ 2107 состоит корпуса 3, закрытого с трех сторон специальными крышками. В верхней части установлена ручка переключения 5.

Основные узлы и механизмы коробки передач смонтированы в корпусе 3. Ниже приведена схема расположения деталей КПП.

К ним относятся:

  • Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;
  • Вторичный вал 10 с шестернями;
  • Промежуточный вал 1, в сборе.

Так как схема данного механизма достаточно сложная, остановимся на ней более подробно.

Первичный вал

Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.

Вторичный вал

Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерни имеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Промежуточный вал

Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие 11, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками. Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла. Подшипники первичного, вторичного и промежуточного валов закрыты сальниками, которые не дают вытекать маслу из поддона коробки передач.

Заправочный объем масла для коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка. Устройство и основные детали механизма переключения скоростей наглядно иллюстрирует следующая схема.

Здесь номерами 1, 2 и 16 обозначены вилки переключения скоростей: третьей и четвертой, первой и второй, задней и пятой соответственно. Номерами 5, 7 и 9 обозначены штоки соответствующих вилок, которые приводит в движение ручка 8, выведенной в салон автомобиля ВАЗ 2107.

Схема работы механизма переключения следующая: когда ручка 8 изменяет свое положение, ее шарнир входит в зацепление с выемкой на одном из штоков, другой конец которого жестко сцеплен с вилкой болтом 3. Вилка, в свою очередь, входит в паз на соответствующей шестерне переднего (16, 23, 24, 25) или промежуточной (20) заднего хода. Таким образом, ручка 8 обеспечивает перемещения вилки и происходит зацепление определенной шестерни вторичного вала с соответствующей ей шестерней промежуточного. При этом цепочка передачи крутящего момента замыкается, вторичный вал начинает вращаться со скоростью, соответствующей передаточному числу зацепленных в данный момент шестеренок. При включении задней скорости, в отличие от остальных, ручка при движении «утапливается» вниз.

Как видим, схема устройства коробки ВАЗ 2107 достаточно сложная, поэтому не рекомендуется заниматься ее ремонтом, не имея соответствующих навыков. Лучше доверить это дело специалистам.

Пятиступенчатые коробки переключения передач классического исполнения с 2004 года или после 2004 года получили ряд изменений и немного отличаются от предъидущих.

Такими должны быть зубы. Острые сверху до низу!

Новые вилка, муфта и шестерни с синхронизатором 3-ей передачи.

Вилка и муфта 5-ой передачи и передачи заднего хода. Тоже абсолютно новое.

Муфта 1 и 2 передачи и муфта 3 и 4 передачи одинаковые. Муфта 5 и заднего хода отличается. Перепутать их невозможно!

Корпус коробки передач.

Заводим вторичный вал. Устанафливаем пошипник в корпус и прикручиваем скобу.

Теперь устанавливаем первичный вал. Не забываем про стопорные кольца, а так же игольчатый подшиплик внутри первичного вала.

Ставим вилки 1-2 и 3-4 передачи. Вилки ставятся дырками под болты вверх (в данном случае КПП поддоном вверх).

Устанавливаем шток первой-второй передачи, притягиваем вилку болтом (провернуть валы) и закладываем длинный сухарь.

Ставим вилку 3-4 передачи.
Устанавливаем шток третьей-четвертой передачи. Вдеваем его в вилку не до конца и вставляем сухарь в отверстие штока. Вдвигаем шток и затягиваем болт вилки. Аналогично сухарю штока первой-второй передачи устанавливаем короткий сухарь.

Теперь устанавливаем промежуточный вал.

Средний подшипник промежуточного вала имеет нутреннюю обойму подшипника, которая состоит из двух деталей: втулки и кольца. Втулка должна быть ориентирована внутрь картера коробки.

Устанавливаем подшипники. Подшипники не должны болтаться в корпусе коробки. Заходят плотно. Использовал трубку с большой толстой шайбой, имеющие внутренний диаметр как раз позволяющий одеть и х на вал. И при помощи молотка аккуратно запресовавал подшипники.

После установки каждой следующей детали несколько раз проворачиваем первичный и вторичный валы. Они должны вращаться без заеданий.

Болты промежуточного вала разные поэтому их не перепутать. Только запомнить что передний с толстой шайбой, а задний без болт без шайбы и шайбы Гровера.

Предлагаю вашему вниманию статью по ремонту 5 ступенчатой КПП нового образца (так называемый «разорванный пакет»)
Часть фоток процесса будет повторяться,прошу сильно не пинать,фотки в основном делались при сборке,так как КПП и детали были отмыты,и фотик остался чистым :).
Какой инструмент потребуется дополнительно? Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления), высокая головка на «30» для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать.
Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.
Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.

Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке.
Снимаем нижнюю крышку КПП.

Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты.Если не удается «подцепить» втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно.
Втулка при этом почти слезет с насиженного места.Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на «30».Снимаем конусную пружинную шайбу.

Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит.
Снимаем фланец эластичной муфты.

Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

Отворачиваем гайку и вынимаем привод спидометра

Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.

Отворачиваем две гайки крепления кронштейна штанов к КПП

Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться,
часть подшипника остается на валу,часть в задней крышке,не страшно.

Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра.
АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

Снимаем маслоотражательную шайбу. Осматриваем её,был случай,когда шайба слезла со втулки.

При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение.
Фиксируем первичный вал и страгиваем с места головкой на «17» болт крепления блока шестерен.Дальше он пойдет от руки,
но пока его не отворачиваем.

Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на «13» и шесть гаек на «17».

Снимаем,убираем в сторону.На первичном валу,либо в колоколе остается пружинная конусная шайба.
Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на «19».

Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода).
Вынимаем пружины.

Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними
в процессе дальнейшей разборки.

Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок.
Шестерни 5 передачи при этом немного отходят назад.

Между блоком шестерен и задним П. промвала установлено дистанционное кольцо.Оно иногда прилипает к блоку шестерен
и в самый неподходящий момент отпадывает.

Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З.Х.,муфтой.

Снимаем дистанционное кольцо.

При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.

Снимаем со вторичного вала коробки передач ступицу.

Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

Снимаем шестерню заднего хода

Теперь надо снять промвал.Для этого надо снять передний подшипник.
Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка
постучать молотком по болту и сдвинуть подшипник с места.Иногда подшипник разбирается,не страшно,его можно собрать.

Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на «10».

Вынимаем шток и одновременно вытаскиваем вилку.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Вынимаем первичный вал.

Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу.
Если есть следы выкрашивания,то вал придется менять.

Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга
Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
Вот так выглядит изношенная беговая дорожка-причина шума

Если возникла необходимость заменить подшипник,то:
Снимаем стопорное кольцо с наружней обоймы подшипника

При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой,
снимаем пружинную шайбу

Выпрессовываем подшипник и напрессовываем новый. Стопорное кольцо осаживаем на место при помощи бородка
ударом вдоль вала

При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые.
Снимаем стопорную пластину.

Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.

Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.

Вот так выглядит снятый вторичный вал в сборе.

Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно.
Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала.
Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.
Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.

Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке:
Зажимаем вал в тисках через тряпку.

Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.

Снимаем пружинную шайбу.

Снимаем ступицу муфты.

Снимаем шестерню 3 передачи в сборе.

Меняем изношенные детали.

Ставим на место шестерню,ступицу,пружинное кольцо.

При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.

При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.

Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

Осматриваем шестерни,сколы зубьев не допускаются.
При покупке новой шестерни обратите внимание на зубья самой шестерни — забоин и прочих дефектов быть не должно.
Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен.
Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)
На фото слева изношенное кольцо,справа новое

Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину)
и съемником разжимаем стопорное кольцо

Снимаем стопор и блокирующее кольцо

Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.

Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно
Изношенная муфта

Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается.
Для сравнения-новая и изношенная вилка

Меняем сальник первичного вала.
Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
выбиваем сальник.

Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика,
сажаем сальник на место при помощи головки на «32».

Изучаем опорный «солдатик» вилки сцепления на предмет износа.
Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба «приклеена» и не выпадет при сборке.

Займемся теперь задней крышкой.
Как правило в ней остается обойма одного или двух подшипников.Да и сальник тоже надо менять.
Выбиваем при помощи удлинителя заглушку.

Выбиваем сальник при помощи отвертки.

При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

Отмываем корпус,обезжириваем посадочные места сальника и заглушки.
На посадочные места сальника и заглушки наносим герметик.
Запрессовываем сальник и заглушку.

Разборка сборка кпп ваз 2107 5 ступка

Для ремонта коробки передач ВАЗ 2107 потребуется клей, ударная отвертка, съемник, сальники первичного и вторичного валов, прокладки, динамометрический ключ.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

40. Снять кольцо.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

  • появление гула или усиление привычных шумов;
  • затруднение переключения передач;
  • самопроизвольное отключение во время движения;

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Внутри корпуса КПП выделяются:

  • два вида валов с разным количеством шестерней – первичный и вторичный;
  • рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

  1. Убрать и разобрать стержень КПП.
  2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
  3. Убрать приемную трубу от выхлопной системы.
  4. Сместить стартер, отсоединить провод спидометра.
  5. Раскрутить держащие кардан болты и убрать его.
  6. Тем же способом убирается цилиндр сцепления.
  7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены.

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая. Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно. В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.

Ремонт КПП: когда нужно его проводить

Ремонт коробки передач ВАЗ 2107 может потребоваться в таких случаях:

  1. Издается избыточный шум при функционировании коробки. Этот шум вызывается по причине повышенного износа подшипников, шестерней и синхронизаторов.
  2. Затрудняется возможность переключения трансмиссии. Причины такого последствия скрываются в износе рычага, отсутствии смазочного материала внутри коробки, деформация рычага КПП. Также причиной такого явления может служить заедание блокировочных сухарей, повреждение шлицев муфты.
  3. Самопроизвольное отключение трансмиссии. Причинами такого последствия является износ лунок под шарики на штоках, заклинивание фиксаторов, блокирующих колец и самого синхронизатора.
  4. Появление утечки масла. Ремонт КПП ВАЗ 2107 необходимо осуществлять при обнаружении потеков масла на ней. Причинами течи могут быть как серьезные поломки, так и простой износ сальников и уплотнителей.

В любом случае, разборка коробки передач потребуется при одном из вышеперечисленных признаков, что позволит выявить точную причину неисправности и устранить ее. При обнаружении даже малейшей неисправности коробки передач необходимо приступить к ее ремонту, что позволит предотвратить непредвиденные последствия в виде полного выхода из строя КПП.

  • Осуществляется демонтаж стопорного кольца, поддев его специальным съемником на вторичном валу.
  • Используя зубила и молоток, следует отогнуть стопорную пластину, фиксирующую гайку фланца.
  • Гайку необходимо ослабить на 2-3 оборота, что позволит осуществить снятие центрирующего кольца муфты. После сдвигания кольца, требуется завинтить гайку.
  • Используя специального рода съемник, требуется демонтировать кольцо муфты.
  • После снятия кольца, необходимо демонтировать уплотнитель центрирующего кольца.
  • Теперь при помощи гаечного ключа можно выполнить отвинчивание гайки.
  • За гайкой имеется стопорное кольцо, которое также требуется демонтировать.
  • Используя еще один съемник, необходимо демонтировать фланец.
  • Рычаг КПП требуется установить в положение нейтрали, после чего вывести вверх уплотнительную манжету.
  • За манжетой расположены гайки, которые нужно вывинтить. После их отвинчивания, осуществляется демонтаж рычага или кулисы.
  • За кулисой находится уплотнитель, который следует демонтировать.
  • Коробка передач на ВАЗ 2107 далее разбирается путем отвинчивания двух гаек крепления приемной трубы.
  • За кронштейном расположен болт, который также следует извлечь.
  • Для снятия задней крышки коробки требуется вывинтить 5 наружных гаек.
  • Еще одна гайка крепит крышку изнутри, поэтому после отвинчивания 5 наружных гаек, следует приступить к последней – внутренней.
  • Нужно разъединить заднюю крышку и картер коробки, для чего требуется отодвинуть заднюю крышку. Вывинчивается гайка закрепления, а затем извлекается шайба.
  • После вывинчивания всех гаек, необходимо отвести заднюю крышку от картера, осуществляя ее покачивание. Крышка картера отсоединится сама.
  • После снятия крышки, необходимо извлечь внутреннее кольцо со вторичного вала. За кольцом расположена шестерня привода спидометра, которую нужно также извлечь.
  • Отыскивается крышка фиксаторов, после чего выполняется откручивание двух болтов ее крепления. После снятия болтов необходимо снять крышку.
  • Под крышкой имеется прокладка, которую необходимо извлечь.
  • Извлекаются пружинные фиксаторы.
  • КПП необходимо перевернуть, вынув тем самым шарики фиксаторов.
  • Требуется отыскать шарик фиксатора ведущей шестерни и демонтировать его. Демонтировать требуется и шайбу маслоотражателя.
  • Далее продолжать следует в том случае, если включены две передачи одновременно. При включенных двух передачах необходимо осуществить отвинчивание болта крепления шестеренок 5-ой передачи. Как вы догадались, данная процедура выполняется для кпп ВАЗ 2107 5 ступки.
  • Отвинчивается крепление вилки включения 5-й передачи, а также заднего хода. После отвинчивания обязательно требуется снять вилку.
  • Взявшись за шток 5 передачи, а также трансмиссии заднего хода, требуется демонтировать шток из картера и вилки включения.
  • Вручную осуществляется демонтаж блока шестерней 5-й передачи и заднего хода.
  • Втулка шестерни извлекается аналогично со вторичного вала.
  • Когда втулка будет извлечена, необходимо снять шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора для пятиступенчатой коробки передач.
  • Извлекается ступица муфты синхронизатора 5-й передачи.
  • Извлекается и шестерня управления задним ходом.
  • С внутренней стороны осуществляется выпрессовывание подшипника промежуточного вала. Для этого потребуется взять молоток и пробой, и наносить легкие удары.
  • Далее извлекается втулка с вторичного вала. Снять необходимо и наружное кольцо с заднего подшипника.
  • Используя съемник, требуется разжать стопорящее кольцо, и снять его.
  • Одновременно включаются две передачи – первая и четвертая. Отвинчивается болт закрепления подшипника.
  • Расположить отвертку между наружной стороной кольца и шестерней вала, извлекая таким способом кольцо подшипника совместно с шариками.
  • Осуществляется выпрессовывание заднего внутреннего кольца.
  • Извлекается промежуточный вал.
  • Извлекается блокировочный сухарь штока включения 3 и 4 трансмиссии.
  • Сухари отличаются по размерам, поэтому запомните их место расположения.
  • Снимается шток включения 3 и 4 трансмиссии.
  • Снимается вилка включения 3 и 4 передачи.
  • Отвинчивается болт крепления вилки 1 и 2 трансмиссии.
  • Извлекается шток включения 1 и 2 трансмиссии.
  • Извлекается блокировочный сухарь 1 и 2 трансмиссии.
  • Снимается вилка включения данных передач.
  • Извлекается первичный вал в комплекте.
  • Извлекается игольчатый подшипник.
  • Необходимо развернуть стопорную пластину до момента выхода ее из зацепления с пазом.
  • Извлекается ось шестерни заднего хода.
  • Снимается промежуточное кольцо.
  • Извлекается шпонка с паза вторичного вала.
  • Извлекается промежуточный подшипник.
  • Утапливается вторичный вал во внутрь картера, тем самым осуществляя его извлечение.
  • Используя молоток, необходимо выпрессовать подшипник вторичного вала.
  • Извлекается уплотнительный сальник.
  • Подшипник с шестерни 5 передачи можно извлечь при помощи отвертки, используя ее как рычаг.
  • На данном этапе пятиступенчатый механизм ВАЗ 2107 можно считать полностью разобранным. При разборке осуществляется переборка вышедших из строя узлов и деталей. Чтобы отремонтировать КПП, необходимо отыскать причину неисправности. Сборка КПП, после того, как выполнено ее обслуживание, выполняется в порядке обратном снятию. Не имеет особого значения, какая коробка у вас установлена 4 или 5 ступка. Главное – это соблюдать последовательность разборки. В ходе разборки можно отыскать поломку и устранить ее. Когда сборка коробки передач будет закончена, необходимо проверить ее правильность переключение передач.

    Особенности сборки КПП обратно пропорциональны процессу разборки, поэтому контролируйте каждый шаг. Переданный опыт по ремонту КПП будет полезен, так как механизм достаточно точный и не терпит малейших дефектов.

    Дефектовка коробки своими руками на автомобиле лада 2105, проверка и устранение неисправностей в коробке лада 2107, замена и проверка масла в коробке лада 2104, ремонт коробки передач ваз 2104, ваз 2105, ваз 2107. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.

    Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.

    Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления

    Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой). Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.

    Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке коробки ваз 2107.

    Снятие стопорного кольца

    Снимите стопорное кольцо с конца вторичного вала коробки передач ваз 2105.

    Снятие центрирующего кольца эластичной муфты карданного вала выталкивателем А.40006/1 и съемником А.40005/4

    Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.

    Снятие фланца эластичной муфты съемником А. 40005/3/9B/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу; 3 — планка 9С съемника А.40005/3; 4 — съемник А.40005/3

    Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником А.40005/3/9B/9С снимите фланец эластичной муфты.

    Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передач; 2 — оттяжная пружина рычага; 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач

    Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 ограничения поперечного хода рычага и передвинув влево рычаг переключения передач ваз 2107, чтобы освободить его от штоков включения передач.Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра ваз 2107, ваз 2105, ваз 2104.

    Снимите со штока включения заднего хода вилку с дистанционной втулкой. Снимите с оси промежуточную шестерню заднего хода ваз 2105.

    Снятие стопорного пружинного кольца шестерни заднего хода с промежуточного вала

    Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала; снимите шестерню и пружинную шайбу.Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.

    С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

    Извлечение промежуточного вала из картера коробки передач

    Выньте из картера коробки передач промежуточный вал ваз 2104, наклонив его.

    Привод переключения передач ваз 2104: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага; 5 — рычаг переключения передач; 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка демпфера; 10 — упругие втулки демпфера; 11 — дистанционная втулка демпфера; 12 — упорная подушка демпфера; 13 — стержень рычага переключения передач; 14 — вилка выключения III и IV передач;15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17 — шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач;25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода

    Снимите крышку 20 фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.

    Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки; пользоваться молотком

    Снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.

    • Извлечение первичного вала из картера коробки передач
    • С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.
    • Извлечение вторичного вала из картера коробки передач

    Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора. Снимите с вала муфту синхронизатора III и IV передач ваз 2104, ваз 2105, ваз 2107.

    1. Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора; 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник
    2. Разберите первичный вал:

    — снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;— установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, затем пружинную шайбу и подшипник 3.

    • Детали вторичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — ступица синхронизатора; 4 — муфта синхронизатора; 5 — стопорное кольцо; 6 — блокирующее кольцо синхронизатора; 7 — пружина синхронизатора; 8 — шайба; 9 — шестерня III передачи; 10 — вторичный вал; 11 — шестерня II передачи; 12 — шайба; 13 — пружина синхронизатора; 14 — блокирующее кольцо; 15 — стопорное кольцо; 16 — ступица синхронизатора; 17 — муфта синхронизатора; 18 — стопорное кольцо; 19 — блокирующее кольцо синхронизатора; 20 — пружина синхронизатора; 21 — шайба; 22 — шестерня I передачи; 23 — втулка шестерни I передачи; 24 — подшипник; 25 — шестерня заднего хода; 26 — пружинная шайба; 27 — стопорное кольцо; 28 — шестерня привода спидометра; 29 — задний подшипник; 30 — сальник; 31 — фланец эластичной муфты; 32 — гайка; 33 – уплотнитель; 34 — центрирующее кольцо; 35 — стопорное кольцо
    • Разберите вторичный вал:— снимите с задней стороны вала шестерню 22 1-й передачи с втулкой 23, ступицу 16 со скользящей муфтой переключения I и II передач, шестерню 11 II передачи вместе с блокирующим кольцом 14 синхронизатора;

    Установка на вторичном валу стопорного кольца: 1 — оправка 41. 7816.4069; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса

    — установите вторичный вал с оправкой 41.7816.4069 на пресс, подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.Разберите рычаг переключения передач и заднюю крышку:

    1. Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка
    2. — снимите чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;— отсоедините оттяжную пружину 3 рычага от ушка болта 1;
    3. — снимите манжету 19, отверните гайки крепления фланца 16 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.
    4. Сборка коробки передач ваз 2104, ваз 2105, ваз 2107 проводится в последовательности, обратной разборке. При этом учтите, что:— пружина 22 шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие;— при установке картера сцепления с передней крышкой коробки передач лада классика, отверстие в передней крышке должно быть расположено так;— перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;

    — при сборке вторичного и промежуточного валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039;

    Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — пружинная шайба; 2 — оправка 41.7816.4069; 3 — запорное кольцо; 4 — шестерня заднего хода вторичного вала

    — при установке стопорного кольца шестерни заднего хода ваз 2104, ваз 2105, ваз 2107 используйте оправку 41.7816.4069.

    Ремонт КПП ВАЗ 2107 нового образца (5 ступенчатой, т.

    н. «разорванный пакет») часть 1 — разборка КПП

    Какой инструмент потребуется дополнительно? Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления), высокая головка на «30» для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

    Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать. Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.

    Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.

    Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке. Снимаем нижнюю крышку КПП.


    Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты.

    Если не удается «подцепить» втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно. Втулка при этом почти слезет с насиженного места.

    Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на «30».Снимаем конусную пружинную шайбу.






    Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит. Снимаем фланец эластичной муфты.

    Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

    • Отворачиваем гайку и вынимаем привод спидометра
    • Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.
    • Отворачиваем две гайки крепления кронштейна штанов к КПП
    • Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.
    • Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

    Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться, часть подшипника остается на валу,часть в задней крышке,не страшно.

    Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра. АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

    Снимаем маслоотражательную шайбу.Осматриваем её,был случай,когда шайба слезла со втулки.

    При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение. Фиксируем первичный вал и страгиваем с места головкой на «17» болт крепления блока шестерен.Дальше он пойдет от руки,

    • но пока его не отворачиваем.

    Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на «13» и шесть гаек на «17».

    Снимаем,убираем в сторону.На первичном валу,либо в колоколе остается пружинная конусная шайба. Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

    1. Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на «19».
    2. Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

    Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода). Вынимаем пружины.

    • Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними в процессе дальнейшей разборки.

    Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок. Шестерни 5 передачи при этом немного отходят назад.

    Между блоком шестерен и задним П. промвала установлено дистанционное кольцо.Оно иногда прилипает к блоку шестерен и в самый неподходящий момент отпадывает.

    Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З. Х.,муфтой.

    1. Снимаем дистанционное кольцо.

    При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

    • Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.
    • Снимаем со вторичного вала коробки передач ступицу.

    Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

    1. Снимаем шестерню заднего хода

    Теперь надо снять промвал.Для этого надо снять передний подшипник. Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

    Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка постучать молотком по болту и сдвинуть подшипник с места.Иногда подшипник разбирается,не страшно,его можно собрать.

    Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

    • Вынимаем промвал.
    • Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на «10».
    • Вынимаем шток и одновременно вытаскиваем вилку.

    АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

    1. Затем извлекаем блокировочный сухарь из корпуса КПП.
    2. Вытаскиваем шарик фиксатора.
    3. Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на «10».
    4. Вынимаем шток и одновременно вытаскиваем вилку.
    5. Затем извлекаем блокировочный сухарь из корпуса КПП.
    6. Вытаскиваем шарик фиксатора.
    7. Вынимаем первичный вал.

    Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу. Если есть следы выкрашивания,то вал придется менять.

    • Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
    • Вот так выглядит изношенная беговая дорожка-причина шума
    • Если возникла необходимость заменить подшипник,то: Снимаем стопорное кольцо с наружней обоймы подшипника
    • При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой, снимаем пружинную шайбу
    • Выпрессовываем подшипник и напрессовываем новый. Стопорное кольцо осаживаем на место при помощи бородка ударом вдоль вала
    • При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

    Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые. Снимаем стопорную пластину.

    1. Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.
    2. Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.
    3. Отмываем корпус.
    4. Вот так выглядит снятый вторичный вал в сборе.

    Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно. Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала. Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.

    • Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.
    • Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке: Зажимаем вал в тисках через тряпку.
    • Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.
    • Снимаем пружинную шайбу.
    • Снимаем ступицу муфты.
    • Снимаем шестерню 3 передачи в сборе.
    • Меняем изношенные детали.
    • Ставим на место шестерню,ступицу,пружинное кольцо.
    • При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.
    • При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.
    • Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

    Осматриваем шестерни,сколы зубьев не допускаются. При покупке новой шестерни обратите внимание на зубья самой шестерни — забоин и прочих дефектов быть не должно. Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен. Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)

    1. На фото слева изношенное кольцо,справа новое
    2. Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину) и съемником разжимаем стопорное кольцо
    3. Снимаем стопор и блокирующее кольцо
    4. Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.
    5. Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно Изношенная муфта
    6. Новая муфта

    Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается. Для сравнения-новая и изношенная вилка

    • Меняем сальник первичного вала. Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
    • выбиваем сальник.
    • Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика, сажаем сальник на место при помощи головки на «32».

    Изучаем опорный «солдатик» вилки сцепления на предмет износа. Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

    Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба «приклеена» и не выпадет при сборке.

    Займемся теперь задней крышкой. Как правило в ней остается обойма одного или двух подшипников.Да и сальник тоже надо менять.

    1. Выбиваем при помощи удлинителя заглушку.
    2. Выбиваем сальник при помощи отвертки.

    При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

    Отмываем корпус,обезжириваем посадочные места сальника и заглушки. На посадочные места сальника и заглушки наносим герметик.

    • Запрессовываем сальник и заглушку.

    Ремонт коробки передач ВАЗ 2107 самостоятельно

    Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая.

    Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно.

    В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.

    Ремонт КПП: когда нужно его проводить

    Ремонт коробки передач ВАЗ 2107 может потребоваться в таких случаях:

    1. Издается избыточный шум при функционировании коробки. Этот шум вызывается по причине повышенного износа подшипников, шестерней и синхронизаторов.
    2. Затрудняется возможность переключения трансмиссии. Причины такого последствия скрываются в износе рычага, отсутствии смазочного материала внутри коробки, деформация рычага КПП. Также причиной такого явления может служить заедание блокировочных сухарей, повреждение шлицев муфты.
    3. Самопроизвольное отключение трансмиссии. Причинами такого последствия является износ лунок под шарики на штоках, заклинивание фиксаторов, блокирующих колец и самого синхронизатора.
    4. Появление утечки масла. Ремонт КПП ВАЗ 2107 необходимо осуществлять при обнаружении потеков масла на ней. Причинами течи могут быть как серьезные поломки, так и простой износ сальников и уплотнителей.

    В любом случае, разборка коробки передач потребуется при одном из вышеперечисленных признаков, что позволит выявить точную причину неисправности и устранить ее. При обнаружении даже малейшей неисправности коробки передач необходимо приступить к ее ремонту, что позволит предотвратить непредвиденные последствия в виде полного выхода из строя КПП.

    Особенности ремонта КПП на ВАЗ 2107

    Устройство коробки передач не сложнее, чем конструкция самого двигателя, но для правильности проведения ремонта, следует соблюдать некоторую последовательность. В какой последовательности осуществляется разборка и сборка КПП, узнаем детальнее.

    1. Первоначально коробку передач следует извлечь из автомобиля. Мы не будет рассматривать, как осуществляется снятие КПП, так как для этого имеется соответствующий материал. Стоит только заметить, что для начала необходимо слить масло из КПП. Сразу приступаем к ремонтным работам.
    2. Коробка загрязнена и замаслена, поэтому рекомендуется не торопиться с ремонтом, и осуществит очистку наружной поверхности изделия.
    3. Используя отвертку, необходимо поддеть ее чехол вилки, которая служит для выключения сцепления. Вилка отводится в сторону. Для снятия вилки необходимо развернуть ее на 90 градусов и вынуть из отверстия.
    4. Схема разборки КПП общая как для 4-х, так и для 5-ти ступки. Нужно вывинтить гайки крепления картера сцепления, после чего отвернуть и извлечь пружинные шайбы. Эти шайбы расположены непосредственно за гайками.
    5. Когда крепежные элементы демонтированы, можно продолжить разбирать КПП. Для этого требуется потянуть за картер, отсоединив его от основного устройства.
    6. За картером имеется уплотнительный элемент, который также необходимо снять. Если прокладка изношена, ее следует заменить. На валу располагается пружинная шайба, которую также необходимо демонтировать.
    7. Используя гаечный ключ на “10”, требуется выполнить вывинчивание 10 гаек фиксирующие крышку картера. После вывинчивания всех гаек, осуществляется снятие пружинных шайб, находящихся за этими гайками. Крышку также нужно снять.
    8. За крышкой находится уплотнитель, который также следует демонтировать, поддев его отверткой.
    9. На фото ниже представлены гайки, которые требуется вывинтить. Эти гайки фиксируют подушку задней подвески мотора к картеру КПП. За гайками расположены шайбы, которые следует демонтировать, а также подушку в комплекте с поперечиной.
    10. Разборка КПП своими руками продолжается с отвинчивания гайки привода спидометра. После вывинчивания этой гайки, необходимо осуществить демонтаж данного привода.
    11. Трансмиссия ВАЗ 2107 представляет собой механизм с набором шестерней и вилок, посредством которых осуществляется движение автомобиля. Перевернув КПП на другую сторону, требуется демонтировать выключатель световой сигнализации заднего хода.
    12. Вывинчивается болт крепления вилки, отвечающей за переключение третьей и четвертой передачи.
    13. Требуется включить первую трансмиссию, используя рычаг переключения КПП на ВАЗ 2107.
    14. В один момент с подключением первой передачи нужно включить и четвертую. Используя отвертку, следует сдвинуть муфту синхронизатора в сторону для соединения ее с шестерней.
    15. Вы можете спросить, а зачем необходимо включать 2-е передачи одновременно? Это делается для того, чтобы заблокировать валики от проворачивания.
    16. Осуществляется демонтаж стопорного кольца, поддев его специальным съемником на вторичном валу.
    17. Используя зубила и молоток, следует отогнуть стопорную пластину, фиксирующую гайку фланца.
    18. Гайку необходимо ослабить на 2-3 оборота, что позволит осуществить снятие центрирующего кольца муфты. После сдвигания кольца, требуется завинтить гайку.
    19. Используя специального рода съемник, требуется демонтировать кольцо муфты.
    20. После снятия кольца, необходимо демонтировать уплотнитель центрирующего кольца.
    21. Теперь при помощи гаечного ключа можно выполнить отвинчивание гайки.
    22. За гайкой имеется стопорное кольцо, которое также требуется демонтировать.
    23. Используя еще один съемник, необходимо демонтировать фланец.
    24. Рычаг КПП требуется установить в положение нейтрали, после чего вывести вверх уплотнительную манжету.
    25. За манжетой расположены гайки, которые нужно вывинтить. После их отвинчивания, осуществляется демонтаж рычага или кулисы.
    26. За кулисой находится уплотнитель, который следует демонтировать.
    27. Коробка передач на ВАЗ 2107 далее разбирается путем отвинчивания двух гаек крепления приемной трубы.
    28. За кронштейном расположен болт, который также следует извлечь.
    29. Для снятия задней крышки коробки требуется вывинтить 5 наружных гаек.
    30. Еще одна гайка крепит крышку изнутри, поэтому после отвинчивания 5 наружных гаек, следует приступить к последней – внутренней.
    31. Нужно разъединить заднюю крышку и картер коробки, для чего требуется отодвинуть заднюю крышку. Вывинчивается гайка закрепления, а затем извлекается шайба.
    32. После вывинчивания всех гаек, необходимо отвести заднюю крышку от картера, осуществляя ее покачивание. Крышка картера отсоединится сама.
    33. После снятия крышки, необходимо извлечь внутреннее кольцо со вторичного вала. За кольцом расположена шестерня привода спидометра, которую нужно также извлечь.
    34. Отыскивается крышка фиксаторов, после чего выполняется откручивание двух болтов ее крепления. После снятия болтов необходимо снять крышку.
    35. Под крышкой имеется прокладка, которую необходимо извлечь.
    36. Извлекаются пружинные фиксаторы.
    37. КПП необходимо перевернуть, вынув тем самым шарики фиксаторов.
    38. Требуется отыскать шарик фиксатора ведущей шестерни и демонтировать его. Демонтировать требуется и шайбу маслоотражателя.
    39. Далее продолжать следует в том случае, если включены две передачи одновременно. При включенных двух передачах необходимо осуществить отвинчивание болта крепления шестеренок 5-ой передачи. Как вы догадались, данная процедура выполняется для кпп ВАЗ 2107 5 ступки.
    40. Отвинчивается крепление вилки включения 5-й передачи, а также заднего хода. После отвинчивания обязательно требуется снять вилку.
    41. Взявшись за шток 5 передачи, а также трансмиссии заднего хода, требуется демонтировать шток из картера и вилки включения.
    42. Вручную осуществляется демонтаж блока шестерней 5-й передачи и заднего хода.
    43. Втулка шестерни извлекается аналогично со вторичного вала.
    44. Когда втулка будет извлечена, необходимо снять шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора для пятиступенчатой коробки передач.
    45. Извлекается ступица муфты синхронизатора 5-й передачи.
    46. Извлекается и шестерня управления задним ходом.
    47. С внутренней стороны осуществляется выпрессовывание подшипника промежуточного вала. Для этого потребуется взять молоток и пробой, и наносить легкие удары.
    48. Далее извлекается втулка с вторичного вала. Снять необходимо и наружное кольцо с заднего подшипника.
    49. Используя съемник, требуется разжать стопорящее кольцо, и снять его.
    50. Одновременно включаются две передачи – первая и четвертая. Отвинчивается болт закрепления подшипника.
    51. Расположить отвертку между наружной стороной кольца и шестерней вала, извлекая таким способом кольцо подшипника совместно с шариками.
    52. Осуществляется выпрессовывание заднего внутреннего кольца.
    53. Извлекается промежуточный вал.
    54. Извлекается блокировочный сухарь штока включения 3 и 4 трансмиссии.
    55. Сухари отличаются по размерам, поэтому запомните их место расположения.
    56. Снимается шток включения 3 и 4 трансмиссии.
    57. Снимается вилка включения 3 и 4 передачи.
    58. Отвинчивается болт крепления вилки 1 и 2 трансмиссии.
    59. Извлекается шток включения 1 и 2 трансмиссии.
    60. Извлекается блокировочный сухарь 1 и 2 трансмиссии.
    61. Снимается вилка включения данных передач.
    62. Извлекается первичный вал в комплекте.
    63. Извлекается игольчатый подшипник.
    64. Необходимо развернуть стопорную пластину до момента выхода ее из зацепления с пазом.
    65. Извлекается ось шестерни заднего хода.
    66. Снимается промежуточное кольцо.
    67. Извлекается шпонка с паза вторичного вала.
    68. Извлекается промежуточный подшипник.
    69. Утапливается вторичный вал во внутрь картера, тем самым осуществляя его извлечение.
    70. Используя молоток, необходимо выпрессовать подшипник вторичного вала.
    71. Извлекается уплотнительный сальник.
    72. Подшипник с шестерни 5 передачи можно извлечь при помощи отвертки, используя ее как рычаг.

    Про замену редуктора заднего моста ВАЗ 2107

    На данном этапе пятиступенчатый механизм ВАЗ 2107 можно считать полностью разобранным. При разборке осуществляется переборка вышедших из строя узлов и деталей. Чтобы отремонтировать КПП, необходимо отыскать причину неисправности.

    Сборка КПП, после того, как выполнено ее обслуживание, выполняется в порядке обратном снятию. Не имеет особого значения, какая коробка у вас установлена 4 или 5 ступка. Главное – это соблюдать последовательность разборки. В ходе разборки можно отыскать поломку и устранить ее.

    Когда сборка коробки передач будет закончена, необходимо проверить ее правильность переключение передач.

    Особенности сборки КПП обратно пропорциональны процессу разборки, поэтому контролируйте каждый шаг. Переданный опыт по ремонту КПП будет полезен, так как механизм достаточно точный и не терпит малейших дефектов.

    Самостоятельная разборка и ремонт коробки передач на ВАЗ-2107

    Коробка переключения передач вместе с двигателем являются главными ходовыми узлами любого автомобиля. Без исправной и отрегулированной КПП выезжать на дороги не только нежелательно, но и весьма опасно.

    Коробка передач на ВАЗ-2107

    В нашей статье мы поговорим о самостоятельном ремонте коробки передач на ВАЗ-2107. Далее мы предлагаем пошаговую инструкцию данного ремонта.

    Демонтаж КПП с автомобиля ВАЗ-2107

    Для проведения надлежащего ремонта, коробка передач на ВАЗ-2107 должна быть демонтирована. Сразу оговоримся – задача эта нелегкая, но если имеется нужный набор инструмента и хороший помощник, то все операции пройдут без сучка и задоринки.

    Модель ВАЗ-2107

    • Итак:
    • — Автомобиль устанавливается на эстакаду или смотровую яму;
    • — От аккумулятора отсоединяется «минусовый» провод;
    • — Нажимаем на рычаг КПП и вставляем отвертку в отверстие запорной втулки;
    • — Сдвигаем ее вниз и выводим запорную втулку из ее плоскости;
    • — Извлекаем стержень, который установлен на рычаге КПП;
    • — Продолжаем работать со стержнем. Берем пинцет и аккуратно извлекаем из него специальную резиновую втулку;
    • — Далее извлекаем втулку демпфера;
    • — Демонтируем обшивку пола салона;
    • — На днище автомобиля находим четыре фиксирующих болта, которые крепятся на крышке;
    • — Отворачиваем эти болты и вынимаем рычаг с поролоновым уплотнителем;
    • — Снимаем приемную трубу выхлопной системы и переходим к капоту автомобиля, где снимаем стартер;
    • — Отключаем питание фонарей заднего хода;
    • — Снимаем карданную передачу;
    • — Отсоединяем поперечину задней опоры двигателя и снимаем гибкий вал;
    • — Отворачиваем болты, которые фиксируют крышку картера сцепления. Используем для этого торцевой ключ №10;
    • — Устанавливаем под коробку передач надежную опору;
    • — Используя торцевой ключ №19 с удлинителем, откручиваем болты, прижимающие сцепление к блоку двигателя;
    • — Аккуратно отжимаем сцепление. Используем для этого отвертку;
    • — КПП смещаем назад, тем самым выводим первичный вал из ступицы ведомого диска;
    • — Полностью извлекаем КПП.

    Далее продолжаем разбирать КПП и производим дефектовку. Дальнейший процесс разборки данной коробки требует определенных слесарных умений и навыков. Перед началом полной разборки КПП нужно обзавестись следующим инструментом:

    1. — ключ динамометрический;
    2. — отвертка ударная;
    3. — трехзахватный съемник;
    4. — клей фиксирующий.
    5. Кроме инструмента вам нужно иметь сальники валов (первичного и вторичного), а также все прокладки КПП ВАЗ-2107.
    6. Приступаем к полной разборке КПП:
    7. — Очищаем наружную часть коробки. Используем металлическую щетку, а затем промываем ее керосином;
    8. — Снимаем муфту выжимного подшипника и вилку отключения сцепления;
    9. — Отсоединяем карданный вал от вторичного вала и извлекаем фланец ЭФ;
    10. — После этого можно отсоединять подушку двигателя и извлекать привод спидометра;
    11. — Находим на рычаге переключения коробки шаровую опору и извлекаем манжету;
    12. — Теперь используем торцевой ключ №13. С его помощью отпускаем гайки, которые фиксируют кронштейн приемной трубы;
    13. — Вынимаем сам кронштейн и аккуратно снимаем закладной болт, который находится под ним;
    14. — Торцевым ключом №10 откручиваем десять фиксирующих гаек нижней крышки коробки;
    15. — Достаем крышку и вместе с ней прокладку;
    16. — Ключом на тринадцать отворачиваем оставшуюся гайку фиксации крышки;
    17. — Хорошенько обстукиваем места креплений деревянным молотком;
    18. — Осторожно вынимаем заднюю крышку.

    Перед этим крышку нужно снять со шпилек и провернуть по часовой стрелке. Эта операция должна проводиться очень аккуратно, чтобы не повредить прокладку, которая установлена под крышкой. Из-за своей высокой чувствительности она может легко порваться. Если вы все-таки повредите прокладку, то ее придется заменить на новую.

    • Продолжаем разборку:
    • — Вынимаем пластмассовую заглушку пятой передачи из задней крышки;
    • — Используя пинцет, извлекаем упорное кольцо из проточки крышки.

    Данные действия также нужно выполнять аккуратно, чтобы не нанести механических повреждений задней крышки. Советуем перед началом этих работ положить ее на деревянные бруски. Дальше можно выпрессовать подшипники задней и пятой передач.

    1. Подходим к завершению разборки КПП:
    2. — Снимаем подшипник;
    3. — Осторожно извлекаем сальник вторичного вала и снимаем шайбу внутреннего кольца подшипника;
    4. — Берем подходящую оправку и выпрессовываем задний подшипник;
    5. — Снимаем кольцо с вторичного вала.

    После этого разборку КПП можно считать законченной. Остается только продефектовать детали и заменить изношенные. Данная краткая инструкция поможет каждому автомобилисту не только разобраться в своем «железном друге», но и существенно сэкономить, так как стоимость ремонта КПП в мастерских достаточно высока.

    Ремонт коробки передач ваз 2107

    Признаками выхода из строя коробки передач является повышенная шумность во время эксплуатации автомобиля, тяжелое переключение передач, подтекание масла, самопроизвольное выключение передачи. В случае проявления хоть одной неисправности, производится ремонт коробки передач ВАЗ-2107.

    Снятие МКПП

    В любом случае, чтобы произвести ремонт коробки передач ВАЗ-2107, потребуется ее снять с автомобиля. А для того чтобы это сделать нужно загнать автомобиль на смотровую яму или эстакаду.

    Первым делом нужно снять с рычага переключения передач стержень. После этого нужно отверткой открутить саморезы крышки, закрывающей отверстие пола кузова авто. На этом работы внутри салона закончены, все последующие действия по снятию производятся снизу автомобиля.

    Находясь под автомобилем нужно:

    1. Снять приемную трубу выхлопной системы;
    2. Затем откручивается и снимается стартер с картера маховика;
    3. От коробки передач отсоединяется карданный вал.

    Для удобства снятия коробки нужно отсоединить поперечину задней опоры двигателя и трос привода спидометра.

    Далее от коробки передач отсоединяется цилиндр гидропривода сцепления. Важно, чтобы при отсоединении цилиндра, случайно не снять с него гидравлический шланг.

    После этого нужно отвернуть болты с помощью которых крепится крышка картера сцепления (ключ на 10). Далее приступают к непосредственному снятию коробки, а поскольку вес ее значительный, под нее нужно установить надежную опору.

    Затем при помощи торцового ключа откручиваются болты благодаря которым крепиться картер сцепления к двигателю. Теперь, чтобы снять коробку ее нужно аккуратно сдвигать назад, постепенно выводя первичный вал со ступицы ведомого диска сцепления.

    Делать это нужно осторожно, чтобы не допустить смещения ведомого диска, иначе установка коробки на место будет затруднена. В принципе, работы по снятию завершены, можно производить ремонт коробки передач ВАЗ-2107.

    Разборка коробки

    Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

    • Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.
    • Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.
    • Порядок работы.
    • Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

    Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

    Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

    Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

    Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

    Чтобы получить доступ к подшипнику 5-й передачи и заднего хода, нужно выпрессовать заглушку. После чего извлекается блок 5-й и передачи заднего хода.

    ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выпуск Lada Largus (R90)

    Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

    Дальнейшая разборка

    Для дальнейшей разборки коробки от нее отсоединяется картер сцепления. Это даст возможность доступа к сальнику передней крышки коробки. Если замечено подтекание масла, то сальник нужно заменить.

    Дальше выкручивается болт подшипника передней крышки, болт блока шестерен и болт крепления промежуточного вала. После чего откручивается пластина, под которой находится пружины и фиксаторы ползунов.

    Пружины и фиксаторы тоже изымаются, важно заметить, какая пружина стояла в каком гнезде, поскольку пружина 5-й передачи и заднего хода несколько длиннее.

    После этих процедур снимается блок шестерен. Но перед этим нужно запомнить расположение дистанционных колец. Вначале снимаются шестерни 5-й передачи вместе со штоком переключения. В большинстве случаев шестерни имеют ограничители хода в виде стопорных колец, снимать их нужно аккуратно.

    Затем извлекается задний подшипник промежуточного вала и этот вал извлекается из корпуса. После этого из корпуса достается ползун, отвечающий за включение 3 и 4 передачи, заранее открутив от него болт крепления вилки включения.

    Таким же образом извлекается ползун 1 и 2 передачи. При их извлечении важно не потерять блокировочные сухари, находящиеся в картере коробки.

    Закончив с ползунами можно извлекать первичный вал. Последующей операцией будет снятие стопорной пластины, за которой находится подшипник вторичного вала.

    После его снятия появится возможность извлечения вторичного вала. Разборка завершена.

    Повышенная шумность

    После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.

    Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

    Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков.

    Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.

    Самопроизвольное выключение скорости

    Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

    Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

    Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

    1. Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.
    2. Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.
    3. Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

    Затрудненное переключение

    Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.

    Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.

    Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.

    ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Заклинило коробку передач, что делать

    Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.

    Подтекание масла

    Причинами подтекания масла, как уже говорилось, могут быть изношенные или поврежденные сальники. В принципе, в случаях, когда производится ремонт коробки передач ВАЗ-2107, сальники лучше всегда менять на новые.

    Также, чтобы предупредить подтекание масла, все прокладки также лучше поменять на новые и во время сборки коробки передач использовать герметик. Все прокладки и сальники продаются одним ремкомплектом.

    Еще одним вариантом подтекания может быть появление трещины в картере коробки или, как редкий случай, пробитие корпуса при сильном ударе по нему.

    Ремонт коробки передач ВАЗ-2107 в таком случае сводится к замене картера или же заделке трещины или пробоя.

    Самым простым методом будет заваривание трещины. Перед тем как воспользоваться сварочным аппаратом, края трещины засверливаются, для предотвращения дальнейшего ее увеличения, поверхность обезжиривается и производится заваривание.

    В случае пробоя картера можно взять металлическую латку и приварить ее, тем самым заделав место пробития.

    Еще одним вариантом является наложение металлической латки с последующим ее закреплением при помощи болтов. Для этого в картере вокруг пробоя делаются отверстия, и в них нарезается резьба. В латке также сверлятся отверстия, так чтобы они точно совпадали с отверстиями в картере.

    Перед тем как закрепить латку между ней и картером помещается резиновая прокладка, вырезанная из камеры. Далее латка болтами поджимается к месту пробития, тем самым исключая вытекание масла.

    • Важно, при выборе болтов нужно учитывать их длину, чтобы они не выступали за внутреннюю поверхность картера и не мешали вращению шестерен.
    • Коробка передач ВАЗ 2107 это не МКПП Мерседеса, Audi или другой иномарки, и работы здесь не на столько сложны, как может показаться.
    • Но все же стоит понимать, что если Вы хотите, чтобы Ваш автомобиль ездил, то к любому ремонту необходимо подходить грамотно, а для этого нужно быть специалистом, и прежде чем начинать такие работы, подумайте, а справитесь ли Вы с ними.
    • Видео от Евгения Карпова — ремонт 5-и ступенчатой коробки передач ВАЗ классика.

    Источник https://kalina-2.ru/remont-vaz/razborka-sborka-kpp-vaz-2107-5-stupka
    Источник Источник https://avtorazborka77.ru/tormoznaya-sistema/ustrojstvo-i-osobennosti-kpp-vaz-2107-shema-razborka-remont.html

    Ремонт ВАЗ 2107 (Жигули) : Коробка передач

    Перед тем как браться за ремонт сцепления, коробки передач или связанных с ними рычажных механизмов, если причина неисправности неочевидна, то необходимо определить их состояние и возможную причину неисправности

    Неисправности сцепления и ручной коробки передач обнаруживаются трудностями переключения, такими, как максимальное усилие при переключении, лязг зубчатой передач и, трение со скрипом или блокировка.

    Когда какое-либо из этих состояний обнаружено, должен быть произведен внимательный анализ и сделаны следующие проверки и регулировки перед тем, как разбирать сцепление или коробку передач для ремонтных работ.

    Основные причины выхода из строя агрегата

    В картере механизма трансмиссии автомобиля ВАЗ 2107находится специальное масло марки ТАД-17, которое смазывает детали и снижает трение. Появившийся в процессе эксплуатации и шум может сигнализировать о падении уровня технической жидкости или снижении ее антифрикционных свойств. Если коробка гудит во всех режимах движения и на холостом ходу следует проверить уровень масла.

    Для ответа на вопрос, почему КПП издает посторонние звуки необходимо произвести несложную процедуру диагностики:

    1. Запустить двигатель и прислушаться, после этого выжать сцепление. Если посторонние звуки исчезли, значит поломка не связана с данным агрегатом.
    2. Последовательно включая передачи, на ходу обращаем внимание на характер и изменения звука.
    3. После остановки совершаем движение задним ходом. При этом следует помнить, что зубья шестеренок реверса прямые и механизм издает характерный звук.

    Полученные в результате такого теста наблюдения требуется проанализировать.

    Определение неисправности коробки переключения передач

    Во время поездки на автомобиле ВАЗ 2107 вполне возможно установить характер поломки КПП. Постоянный шум в процессе работы может иметь следующие причины:

    1. низкий уровень масла;
    2. износ подшипников;
    3. большую выработку главной передаче.

    Если же агрегат гудит при включении определенной пары шестерен, то логично предположить выработку синхронизатора, муфты или значительную выработку зубчатых колес. Другие возможные неисправности пятиступенчатой КПП автомобиля ВАЗ 2107 заключаются в поломке механизмов включения или течи сальников. В последнем случае падает уровень масла, что сразу же сказывается на работоспособности механизма. Если появился посторонний шум при работе КПП, следует проверить наличие смазки в картере.

    Нужен ли ремонт вашей коробке передач на ВАЗ 2107

    КПП (коробка переключения передач) на ВАЗ 2107, как и на других автомобилях — это один из самых труднодоступных и «трудоёмких» узлов. Для того чтобы провести ремонт коробки передач своими руками, нужно потратить как минимум один день просто для того, чтобы снять/установить этот агрегат.

    Механическая коробка передач, установленная на всей классике ВАЗ, сокращённо называется МКПП, в отличие от автоматической (АКПП).

    Даже без приведения обозначений видно, что лучше доверить ремонт такого сложного узла специалистам. Самостоятельно можно проверить работу сцепления и заменить масло в коробке передач. И только «продвинутые» автолюбители решаются на ремонт коробки с её полным снятием.

    О снятии КПП уже рассказывалось в статье о замене заднего сальника коленвала. Поэтому остановимся на признаках неисправностей и их возможных причинах.

    Рассмотрим, какие признаки сопутствуют неисправностям КПП на ВАЗ 2107

    • Передача включается тяжело, не сразу, требуется повторное движение рычагом МКПП.

    Причин для этого может быть несколько: недостаток масла в КПП, заедание шестерёнок в коробке, сильно изношены шестерни. Так как причиной плохого включения передачи может быть неполное выключение сцепления, то необходимо вначале провести диагностику работы сцепления.

    При смене масла в картере КПП нужно обратить внимание на отработанный осадок – там могут быть металлические опилки, как результат износа шестерёнок и превращение их в «пыль». Это легко проверить своими руками, профильтровав слитую жидкостьчерез несколько слоёв марли и опустив в осадок магнит. Если магнит «ощетинился» опилками, значит ремонт, или, по крайней мере, разбор и тщательная оценка необходимы.

    Смена трансмиссионного масла должна происходить через каждые 50-60 тысяч км пробега. Показан слив из картера КПП.

    • Повышенный шум в коробке нейтральном положении, когда к звуку работающего двигателя примешивается гул снизу. Можно взять обыкновенный медицинский фонендоскоп и послушать МКПП, установив автомобиль на яму, или даже из салона. Эта диагностика проста даже своими руками, и даже можно определить место наибольшего шума в коробке при достаточном навыке.

    Причиной шума в коробке ВАЗ 2107 может быть сильно изношенный подшипник, как первичного вала, так и подшипник главной передачи. Второй причиной может быть низкий уровень смазки в коробке, или плохое качество смазки вследствие срока годности и износа.

    • Рычаг «выбивается сам», то есть самопроизвольно переключается в нейтральное положение.

    Это может быть от того, что МКПП просто «болтается» и плохо соединена с механизмом сцепления, или туда попала грязь. Кроме того, при сильном износе шестерён и других деталей КПП это также возможно. Можно утверждать, что в случае нормальной работы сцепления при этом нарушении нужно открывать КПП, так как требуется ремонт коробки.

    • При работе КПП появился шум, которого раньше не было, она стала нагреваться (например, горячим становится рычаг переключения).

    В этих случаях причиной может быть как износ деталей, так и нехватка смазки. В том случае, если замена масла не помогла, то необходимо снимать МКПП и искать причину. Могут быть поломаны зубцы шестерёнок, их рабочая поверхность может быть с выработкой или даже выкрошена. Подобное происходит при тяжёлых нагрузках, длительных подъёмах. В случае применения некачественного масла оно теряет свои смазочные свойства, и КПП может заклинить. В таком случае даже ремонт не всегда может помочь.

    • В случае если слышен шум только лишь при работе какой – либо одной передачи, то причину нужно искать только в коробке, её нужно снимать и открывать, так как вскоре могут быть нарушены и другие .
    • Течь масла – частая неисправность.

    В самом простом случае это может говорить о переливе смазочной жидкости в картер КПП, когда «стравливается» избыток. Но это вредно, так развивается повышенное давление масла. Также частой причиной служит износ сальников. На рисунке изображен момент замены повреждённого сальника коробки.

    В заключение хочется резюмировать, что внимание вашей КПП нужно оказывать через каждые 50-60 тыс км. пробега не только заменой масла, но и тщательным осмотром осадка старого масла, проверкой течи, оценкой шума и разогрева коробки при работе на разных передачах.

    Распространенные поломки КПП в автомобилях ВАЗ-2107

    Ремонт коробки передач ВАЗ-2107 может потребоваться при обнаружении следующих симптомов некорректной работы:

    • возникают сложности с переключением скоростей, рычаг идет очень туго и требует от водителя значительного физического усилия;
    • передачи переключаются сами по себе;
    • появляется посторонний шум из коробки во время движения авто;
    • протекает трансмиссионная жидкость.

    Как видите, часто встречающихся поломок КПП не так уж много, несмотря на ее достаточно сложную конструкцию и большое количество деталей. В то же время для их устранения обязательно нужно снимать и разбирать трансмиссию.

    Процесс этот довольно сложен, поэтому если вы намереваетесь осуществлять демонтаж самостоятельно, рекомендуем воспользоваться помощью своих друзей или знакомых, имеющих представление о конструкции авто.

    Устранение поломок в механизмах

    По результатам диагностики КПП автомобиля ВАЗ 2107 принимается решение о проведении текущего ремонта или замене агрегата. Выполнение операции по восстановлению работоспособности коробки довольно затратная операция, как по времени, так и по финансам. Для выявления причины потребуется демонтаж механизма, его разборка и дефектация деталей. Выполнение такого рода работ требует опыта и профессионализма.

    Ответ на вопрос, почему на автомобиле ВАЗ 2107 постоянно шумит пятиступенчатая коробка, позволит устранить поломку с минимальными затратами. Не следует сразу же соглашаться на замену механизма, пока не будут исчерпаны все возможности для ремонта. Коробка имеет значительный ресурс и при своевременном ТО и ремонте может эксплуатироваться практически весь срок службы автомобиля.

    #1 [email protected] 1991

    • Пользователи
    • 162 сообщений
    • Регистрация 16-Декабрь 15

    Процесс демонтажа и разборки трансмиссии

    Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

    • обесточиваем систему, снимая с АКБ минусовой контакт;
    • демонтируем панель радиоприемника;
    • немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
    • резким движением вытягиваем стержень из рычага переключения скоростей;
    • снимаем с рычага верхнюю и нижнюю втулки;
    • демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
    • извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
    • демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
    • немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
    • демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
    • разбираем крышку картера сцепления и карданную передачу;
    • отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

    Ремонт коробки ВАЗ 2107

    Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

    Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины.

    Дальнейшие действия производятся в такой последовательности:

    • Снять вилку сцепления с коробки передач.
    • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
    • Открутить и снять поперечину крепления КПП.
    • Демонтировать привод спидометра.
    • Снять датчик включения ламп заднего хода.
    • Снять манжету с шаровой опоры рычага КПП.
    • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
    • Снять корпус и прокладку со шпилек.
    • Открутить гайки крепления трубы для выпуска газов.
    • Снять кронштейн крепления, вынуть закладной болт.
    • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
    • Открутить 10 гаек нижней крышки ключом на 10.
    • Снять крышку вместе с прокладкой.
    • Открутить еще одну гайку задней крышки.
    • Утопить шток 1 и 2 передачи при помощи отвертки.
    • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
    • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
    • Вынуть 5-ю передачу и передачу заднего хода.
    • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
    • Демонтировать уплотнительную прокладку.
    • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
    • Снять пружинное кольцо с вала КПП.
    • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
    • Открутить болт шестерен
    • Сдвинуть вилку 5 передачи и снять блок шестерен.
    • Зажать блок шестерен в тисках.
    • Демонтировать шайбу вторичного вала.
    • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.
    • Извлечь из отверстий картера пружины, фиксирующие штоки.
    • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
    • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
    • Снять кольцо.
    • Снять муфту 5-й передачи, сдвинув вилку включения передач.
    • Снять промежуточную шестерню заднего хода с оси.
    • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
    • Открутить болт крепления штока.
    • Вытащить блокировочный сухарь.
    • Разжать стопорное кольцо, относящееся к 5-й передаче.
    • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
    • Извлечь передний подшипник промежуточного вала.
    • демонтировать промежуточный вал.
    • Снять часть кольца заднего подшипника.
    • Открутить болт, крепящий к штоку вилку 3-4 передачи.
    • Снять шток 3-4 передач и вилку.
    • Вытащить блокировочный сухарь.
    • Открутить крепления вилки 1-2 передач.
    • Демонтировать шток и вилку 1-2 передач.
    • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
    • Выдвинуть из картера подшипник.
    • Демонтировать первичный вал.
    • Вынуть роликовый подшипник из вала.
    • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
    • Демонтировать вторичный вал.
    • Открутить гайку и снять ось заднего хода.
    • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
    • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
    • Выпрессовать из шестерни вторичный вал.
    • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
    • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
    • Снять шестерню 2 передачи и кольцо подшипника.
    • Демонтировать тарельчатую шайбу.
    • Выпрессовать из кольца подшипника вторичный вал.
    • Вытащить стопорное кольцо, пружину 4 передачи.
    • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
    • Все изношенные детали заменить новыми.
    • Собрать КПП, выполняя действия в обратной последовательности.

    Разборка коробки

    Количество масла в коробке передач. Правила замены масла в КПП ВАЗ

    2183 просмотров

    Коробка передач решает многое в автомобиле. Если он не работает должным образом, то, как минимум, у автомобиля увеличится расход топлива. И самое ужасное, что коробку передач придется менять. Поэтому периодически необходимо проводить техническое обслуживание КПП. Самое простое, что можно сделать самостоятельно (хотя советуем доверить эту работу профессионалам автосервиса) — вовремя менять масло.Давайте разберемся, как это сделать правильно, и какое масло выбрать.

    Когда менять масло в коробке передач

    Мнения расходятся, как и реальная необходимость замены масла в коробках передач. Некоторые устройства требуют полной замены через 80-120 тысяч километров, другие без проблем проезжают 400 тысяч. Многое зависит от состояния и «возраста» коробки передач.

    Еще хочу отметить такой важный момент, как то, что в АКПП жидкость НЕОБХОДИМО менять! Производители уверяют, что в этом нет необходимости, что масло не меняется, но давайте вместе подумаем.Со временем детали производятся, а в масле появляется металлическая стружка. Это приводит к еще большему производству. В итоге «убитая» автоматическая (как и любая другая) коробка передач. Выводы делайте сами.

    Сколько стоит замена гидравлики?

    Это действительно животрепещущий вопрос — сколько стоит замена масла. Цены на нефть растут прямо на глазах, и нам нужно это менять, иначе потребуется еще более дорогой ремонт. Итак, давайте обсудим этот вопрос. Поскольку доллар «прыгает», а вместе с ним и цены, мы начнем именно с этой денежной единицы.

    В среднем литр трансмиссионной жидкости стоит около 4-8 долларов. А в средней коробке передач легковой машины помещается около 4 литров.

    Здесь также запишите статью расходов непосредственно на замену смазки. Как мы писали выше, настоятельно рекомендуем воспользоваться автосервисом. Вы можете заказать у них частичную замену жидкости или полную. Первый будет стоить около 600-800 рублей, а второй — около 1200.

    Почему так много вариаций? Дело в том, что в первом случае все делается вручную, а во втором будет задействована специальная машина, которая полностью смоет старую смазку из системы и загонит туда новую.

    Также учтите, что в случае полной замены количество жидкости должно быть больше, примерно в полтора-два раза.

    Какую замену выбрать — решать вам.

    Стоит обратить внимание на еще один момент. При частичной замене смазки перед покупкой проверьте, какая коробка передач заряжалась ранее. Не нужно мешать изделиям разных производителей.

    Ну а если вы не послушались нашего совета, то аккуратно соберите все пролившееся масло и посмотрите, сколько литров было.Надо столько же заливать. Конечно, тогда можно будет посмотреть по точкам на щупе, но лучше сразу знать сколько заливать. Количество масла в АКПП тоже нужно заливать строго ограничено. Меньше — машина потянет машину. Больше тоже плохо.

    Замена трансмиссионной жидкости должна быть «горячей». То есть температура двигателя должна быть рабочая — около 80 градусов.

    Типы масел

    Не только контрольно-пропускные пункты бывают разных типов.Трансмиссионные жидкости также делятся на несколько типов:

    Тип гидравлики:

    • синтетический;
    • полусинтетика;
    • минеральное;
    • гидрокрекинг.

    Вязкость:

    • высоковязкие;
    • слегка вязкий.

    Для разных типов коробок передач:

    • для автоматов;
    • для механических коробок передач;
    • для вариаторов.

    Заранее приобретите емкость для сбора отработанного масла трансмиссии.Его должно быть не менее 4-5 литров, а рядом на всякий случай поставьте еще один. Такой ход не будет лишним.

    Если вы не хотите знать, на что похоже использованное масло, наденьте перчатки.

    Если в вашем автомобиле установлен автомат, то при использовании герметика (если будете снимать поддон трансмиссии) внимательно его выбирайте. Дело в том, что для АКПП масло более едкое. Обычный герметик с такой смазкой очень хорошо корродирует.Для этого есть специальные герметики.

    Работа и производительность автомобильных агрегатов напрямую зависит от характеристик и объема масла. Разным маркам машин требуется разное количество смазки. Сколько масла нужно заливать в коробки передач, каковы интервалы замены — все зависит от конструкции автомобиля.

    В любой автомобиль необходимо заливать подходящую для него смазку, учитывать дату выпуска машины. Надо полагаться на то, что написано в инструкции по эксплуатации.

    Интервалы смены смазки редуктора

    Если у вас есть машина, менять масло на КПП нужно раз в шестьдесят-семьдесят тысяч километров. Практика показала, что замену желательно проводить немного чаще. При эксплуатации автомобиля его шестерни работают интенсивно, быстро изнашиваются, если длительное время не менять нефтепродукт. Признаком повышенного износа считается металлическая стружка, которая собирается на магнитных элементах.

    Заливать свежее масло в коробку автомат или МКПП необходимо если:

    • жир стал черноватым или коричневатым;
    • масло пахнет гари;
    • количество масла значительно уменьшено;
    • В нефтепродукте присутствуют частицы металла.

    Цвет масла не должен быть черным

    При уменьшенном объеме масла в АКПП можно долить, однако лучше полностью заменить смазку.Насколько сложна процедура замены? Это довольно просто, особенно если вы выполняете его не впервые и имеете большой стаж вождения. Однако для неопытных автомобилистов существуют специализированные сервисные центры. Работники автосервиса за умеренную плату заменят смазку и выполнят другие процедуры, связанные с обслуживанием автомобилей, ремонтом автомобилей.

    Выбор трансмиссионной смазки

    Масло коробки передач может быть:

    • минеральная вода;
    • полусинтетика;
    • синтетика.

    Минерал используется в автомобилях, которые выпускаются давно. Благодаря своей низкой вязкости и текучести он отлично подходит для автоматических / механических коробок передач с высокой мощностью и зазором в корпусе.

    Полусинтетика легко проходит через все детали агрегата. Обычно в него есть специальные добавки. Они повышают устойчивость к коррозии, защищают от закипания, серьезного перегрева.


    Синтетика заливается во многие современные автомобили, которым нужна качественная смазка.Его характеристики обеспечивают надежную защиту всех частей коробки передач. Однако за синтетику придется платить больше, чем за минеральную воду / полусинтетику.

    Сколько масла нужно заменить в коробке передач? Для большинства автомобилей хватит трех с половиной литров масла. В переднеприводные автомобили можно залить 80w85. Эта смазка относится к категории GL-4.

    Заменить трансмиссионную смазку

    Слить отработанный нефтепродукт легче, если его нагреть.Чтобы согреть смазку, проехав пару километров, вернитесь в гараж. Установите машину на канаву или подъемник. Выключите двигатель внутреннего сгорания, зафиксируйте автомобиль с помощью специального инструмента.

    Чтобы удалить всю смазку из машины, используйте домкрат. Поднимите машину набок, дождитесь слияния расходника. Затем поднимите машину с другой стороны. Замена нефтепродукта осуществляется по следующему алгоритму:


    Как точно определить, сколько литров масла в коробке? Прокатитесь или дайте двигателю поработать четверть часа на холостом ходу.Заглушите двигатель, через пять минут проверьте, сколько масла в трансмиссии. При необходимости долейте. Излишки масла можно слить через специальное отверстие.


    Проверка уровня масла на теплом ящике

    Есть другой способ поменять расходник. Процедура длится дольше смены по описанному выше алгоритму. Кроме того, для этого требуется специальное оборудование.

    1. Отсоедините патрубок, соединяющий коробку передач и радиатор.
    2. Установить форсунки приспособления для замены масла.
    3. Запустить двигатель и устройство.
    4. Полностью слить смазку.
    5. Залейте свежее масло в маслозаливную горловину, отвернув крышку.

    Сколько масла заливать? Ответ на этот вопрос можно получить в инструкции по эксплуатации. Автопроизводитель должен указать рекомендуемое количество залитых расходных материалов. Необходимо придерживаться его рекомендаций, чтобы не допустить возникновения различных неисправностей касательно работы машины.

    .
    Спрашивает : Иван Киселев.
    Суть вопроса : Сколько масла заливать в коробку передач ВАЗ-2112?

    Здравствуйте, подскажите сколько масла покупать для ВАЗ-2112 с 16-ти клапанным двигателем в коробке передач? Планирую заменить масло, но не знаю сколько его купить, чтобы полностью заменить его там!

    Масло планирую заменить самостоятельно, поэтому хочу знать точные цифры.

    Замена масла в коробке передач на любом автомобиле, в том числе ВАЗ-2112, — дело ответственное и ответственное.Поэтому к этому вопросу нужно подойти со всей ответственностью.

    Полный объем на КПП

    Общее количество трансмиссионного масла в коробке передач примерно 3,5 л.

    Следующие две вкладки изменяют содержимое ниже.

    Всю жизнь меня окружают машины! Сначала в деревне я уже в первом классе носился по полям на тракторе, потом была Ява, после копейки. Сейчас я учусь на третьем курсе Политехникума на автомобильном факультете.Я подрабатываю автомехаником и помогаю ремонтировать машины всем своим друзьям.

    Это относится ко всем типам трансмиссии. , которые обычно устанавливаются на этот автомобиль.

    Такой канистры вполне хватит для полной замены масла.

    Однако большинство автолюбителей считает, что у таких коробок передач есть своя отличительная особенность — лучшая смазка из всех передач, если количество масла превышает его максимальный уровень, указанный на щупе.

    Многих владельцев автомобилей ВАЗ 2107 интересует вопрос, а сколько масла нужно заливать в основные узлы автомобиля, такие как двигатель, коробка передач или задний мост? Фактически, эта информация есть в каждом руководстве по эксплуатации автомобиля, которое выдается при покупке в автосалоне.Но если вы являетесь владельцем подержанного автомобиля или по какой-либо другой причине не знаете, каковы основные заправочные мощности важных агрегатов, то эта информация будет более подробно изложена ниже.

    Требуемый уровень масла в картере двигателя ВАЗ 2107

    Абсолютно все двигатели, которые до последнего момента устанавливались на «классику», имеют одинаковые заправочные баки. Так, например, в двигателе масла должно быть 3,75 л. Самостоятельно отметить этот уровень не всегда возможно, так как не на каждой канистре есть прозрачная шкала.Следовательно, вам нужно ориентироваться еще и по зонду. На каждом щупе есть специальные отметки MIN и MAX, которые указывают минимальный и максимальный допустимый уровень масла в двигателе. Заливать нужно до тех пор, пока уровень не окажется между этими двумя отметками, примерно посередине.

    Грубо говоря, при замене масла в двигателе ВАЗ 2107 вам понадобится канистра объемом 4 литра, так как она пойдет практически полностью. На многих СТО автомеханики при заправке заправляют всю канистру, так как 250 грамм особой роли не играют, при условии, что они выше рекомендованного значения.

    Сколько трансмиссионного масла заливать на классике

    Думаю, что каждый автовладелец прекрасно знает, что сегодня есть модели ВАЗ 2107 как с 4-ступенчатой, так и с 5-ступенчатой ​​коробками передач. Конечно, уровень этих двух ящиков немного, но разный.

    Конечно, в 5-ступку еще надо налить по понятным всем причинам.

    • 5-ступенчатая коробка передач — 1,6 л
    • КПП 4-х ступенчатая — 1,35 л

    Емкость для заливки масла в коробку передач заднего моста ВАЗ 2107

    Вы не поверите, но есть некоторые владельцы, которые даже не подозревают, что задний мост автомобиля тоже нуждается в регулярной смазке, хотя и не так часто, как двигатель.Также есть те водители, которые считают, что если масло не выталкивает и не сочится, то менять его вообще не нужно. Это все неправильно и эта процедура тоже обязательна, как в ДВС, так и в коробке передач.

    Количество смазки должно быть равно 1,3 литра. Для заполнения необходимого уровня нужно дождаться момента, когда масло потечет из заливной горловины, это будет считаться оптимальным объемом.

    Надежная работа коробки передач обеспечивает комфортную эксплуатацию автомобиля.Возникающие проблемы с коробкой передач иногда делают невозможным управление автомобилем. Поэтому коробка передач считается одним из важнейших агрегатных узлов автомобиля.

    Количество заливаемого масла в коробку передач ВАЗ 2107 зависит от модификации агрегата. Автомобили ВАЗ 2107 оснащались четырех- и пятиступенчатой ​​коробками передач. Конкретный тип конфигурации автомобиля предполагает разное количество заливаемого вещества.

    Технический регламент на количество переносящего вещества

    Трансмиссионная жидкость контролируется каждые 10 тыс. Км, т.е.е., во время прохождения очередного ТО. Перед проверкой количества вещества дайте машине немного постоять. За этот период трансмиссионная жидкость успеет стечь по стенкам в коробке. Если уровень жидкости достигает края нижней границы заливного отверстия, то его объема вполне достаточно, и масло не заменяется и не доливается.

    Сколько потребуется трансмиссионного масла при его полной замене, зависит от типа коробки передач. Согласно ТУ установлен следующий объем жидкости:

    • для 4-х ступки -1.35 л;
    • для 5-ти ступки — 1,6 л.

    Опытные водители советуют заливать 5-ти ступку смазки чуть выше установленного уровня — «сколько влезет». Для этого приподнимите машину домкратом за дверь с водительской стороны. Затем добавьте 250-300 г жидкости. Это обеспечит надежную смазку 5-й передачи. Особо опасаться повышенного давления на уплотнители не стоит, так как сброс избыточного давления осуществляется через сапун.

    При каких условиях делать замены

    • Коробка передач ;
    • Коробка передач (задний мост).

    Правила эксплуатации предписывают такую ​​замену каждые 35 тыс. Км или через 3 года эксплуатации ВАЗ 2107 — смотря что наступит раньше. Отдельные советы по замене жидкости в коробке передач касаются случаев приобретения подержанной ВАЗ 2107. Несмотря на заверения прежних владельцев, что жидкость заменяли недавно, лучше перестраховаться и поменять масло в коробке передач.

    Помимо этих случаев, замена передающего вещества необходима для:

    Можно смело сказать: какое качество трансмиссионного масла, каково состояние коробки передач или даже всего автомобиля. Поэтому вполне допустимо менять жидкость чаще. Например, через 20-25тыс. км пробега.

    Что нужно заменить и какие материалы выбрать

    Для замены трансмиссионного вещества в коробке ваз 2107 потребуется:

    Особое внимание следует обратить на то, какое масло лучше всего подходит для семиступенчатой ​​коробки передач.Варианты ответов существенно различаются по уровню качества продукта и его стоимости. Рекомендации пестрят названиями известных брендов по производству смазочных материалов. Какой выбрать, решить непросто. Важно, чтобы выбранная трансмиссионная жидкость была помечена этикетками от 75W90 до 80W95. Группа смазочных материалов должна иметь обозначение GL-4 или GL-5.

    Как изменить: основные этапы процесса

    Успешная замена трансмиссионного вещества в коробке передач происходит после поездки более 5 км.Это нужно для того, чтобы жидкость нагрелась. Замена трансмиссионного масла осуществляется неподвижной фиксацией автомобиля на эстакаде или смотровой яме. Операции выполняются по следующей инструкции:

    Поскольку коробка передач и редуктор заднего моста должны быть залиты одним и тем же маслом, лучше менять его в этих узлах одновременно. Достаточно будет 3 литра (1,3 литра помещается в коробку передач).

    Правила замены масла в КПП ВАЗ

    Замена маслиана в коробке передач — довольно ответственный процесс в эксплуатации и обслуживании автомобиля.Без него она может прийти в негодность, что приведет к замене. В статье будет рассказано, что такое коробка передач, зачем она нужна, технология замены и рекомендации производителей.

    Что такое коробка передач?

    Коробка передач или коробка передач — это передаточный механизм автомобиля, который изменяет частоту и крутящий момент на ведущих колесах. КПП бывают механические, автоматические и вариаторные.

    На сегодняшний день ни один автомобиль не обходится без КПП. Поэтому все автомобили оснащены этим агрегатом.

    Зачем нужна замена маслицы в КПП?

    В любом списке заводских рекомендаций производителя есть пункт: замена масла в КПП. Зачем тебе это? Основная задача трансмиссии — смазка деталей КПП. Из-за того, что оно еще служит теплосчетчиком от шестерен, которые нагреваются, масло может потерять свои свойства.

    При нагревании масло пенится и теряет химический состав, и, соответственно, основное назначение — смазка деталей.Это, пожалуй, основная причина периодической замены уль в коробке. От этого не спасают даже специальные присадки и дополнительные радиаторы охлаждения.

    Типы масла, которое заливают в КПП

    Всего три вида:

    1. минеральное — для самого дешевого автомобиля;
    2. полусинтетика — для машин среднего класса;
    3. синтетика — для более дорогих автомобилей.

    В основном все масла индексные. Итак, трансмиссионные масла
    имеют следующие индексы: 75W-85, 80W-85, 80W-90, 75W-90 и другие аналогичные.

    Обычно автопроизводители пишут, какое масло нужно заливать в механическую (автоматическую) трансмиссию и какого производителя. А производитель смазки указывает, где ее можно применять, индекс, тип и другую подробную информацию.

    Mechanical Box Technology

    Для того, чтобы сменить маслиц в ручном ящике, потребуется специальный инструмент и условия. У разных автомобилей разное расположение привода, и соответственно трансмиссии. Поэтому замена масла в КПП на разных автомобилях
    осуществляется по-разному.Рассмотрим основные принципы замены в ручном ящике:

    • ведите машину там, где будет доступ к ней снизу. Для этого подойдет яма, подъемник и т. Д .;
    • ,
    • дают крутые детали и масла;
    • открутите сливную пробку, которая находится внизу коробки передач, перед тем, как поставить емкость, куда будет сливаться жмыхе;
    • подождать, пока не вытечет масло;
    • очистить резьбу от пыли и грязи как на заглушке, так и на агрегате;
    • затянуть пробкой, не забыв поставить медное или резиновое кольцо уплотнителя;
    • откручиваем верхнюю трубку там, где масляный залив;
    • очистить резьбу и вокруг отверстия от пыли и грязи;
    • залить новую трансмиссию;
    • разъемная втулка.

    Сколько нужно залить масла в МКПП?

    На разных автомобилях этот объем может быть разным, от 0,6 до 2,5 литров. Надо смотреть техническую документацию, которую дает производитель.

    Техника Замена в автоматической коробке

    Есть 2 способа замены в АКПП.

    Первый путь:

    • откручиваем сливную пробку и сам маслиц.
    • После этого снимите масляный элемент (фильтр) коробки передач и промойте или замените его;
    • закрутите сливную пробку и открутите объемную;
    • налить необходимое количество оливок;
    • разделить объемную трубу.

    Метод второй:

    • отсоединить патрубок, соединяющий АКПП и радиатор;
    • ставим патрубки аппарата замены масла;
    • пуск двигателя и устройства;
    • полный рисунок нашей смазки;
    • Залейте новую через заливной канал, предварительно перезагрузив пробку.

    Сколько нужно залить масла в АКПП?

    В зависимости от автомобиля и типа АКПП необходимо заливать от 1.Коробка 4 на 1,9 литра. Рекомендуется заливать смазочную жидкость, рекомендованную производителем. В остальных случаях износ деталей может увеличиваться на большинстве коробок
    .

    Технология замены Olitz на грузовых автомобилях

    В отличие от легковых автомобилей, на грузовых и тракторных, замена происходит иначе.

    1. Стандартно стоит две сливы и две дырки.
    2. Замена масла от трех до четырех часов.
    3. Объем всасываемой смазки с гигантом от 5.От 6 до 8 литров.
    4. Все операции проводятся только на холоде.
    5. Должна быть включена нейтральная передача.
    6. Замена масла происходит каждые 100 тыс. Пробега.

    Грузовые автомобили проезжают больше километров, чем легковые, поэтому менять маслиц нужно чаще, а так как объем большой, то и цена больше.

    Сроки замены для разных типов автомобилей

    Для разных автомобилей существуют разные сроки замены трансмиссионного масла.Это зависит от многих факторов, таких как:

    • тип коробки передач;
    • количество ступеней шестерен;
    • тип автомобиля;
    • просмотров масло в коробку залито.

    Когда нужно менять масло в коробке передач автомобиля?

    Смазку в CPP автомобиля следует менять согласно инструкции производителя. Эти данные обычно заносятся в сервисную книжку и их нужно строго соблюдать.

    По стандарту в МКПП масло меняется каждые 40-50 тыс. Пробега, в АКПП — 60 000 км.Исключение составляет постоянная напряженная езда — газ / тормоз. В этом случае маслиц следует заменить на 2/3 члена
    .

    Ассоциация заводов автопроизводителей, автомобильные специалисты по ремонту и эксплуатации и представители ремонтных баз (СРБ) в 2015 году провели форум, одним из пунктов которого стала замена смазки в коробках различных типов
    Коробки передач.

    В ходе обсуждения были установлены общие правила, через сколько следует менять масло в коробке передач:

    • легковых автомобилей объемом до 2х.5 литров — каждые 25-30 тысяч км;
    • легковых автомобилей
    • объемом от 2,5 до 5,0 л — каждые 30-35 тыс. Км;
    • легковых автомобилей
    • объемом более 5,0 л — после 40 тыс. Км пробега;
    • грузовых автомобилей до 10 тонн — каждые 70 000-80 000 км;
    • грузовых вагонов свыше 10 тонн — через 100000 км.

    Что нельзя делать при выносе коробки передач?

    • избегайте попадания грязи и пыли в новое масло и сам корпус;
    • Избегайте попадания сторонних объектов; №
    • не обследуйте предметы для очистки сливного канала, это может повредить коробку и привести некоторые детали в негодность, либо часть предмета может остаться внутри;
    • не избежать мер безопасности;
    • ,
    • придерживаемся полученной последовательности действий.

    Интересный факт

    Некоторые автовладельцы, чтобы не менять маслицу или при перекручивании коробки, перед продажей машины бросают рулон туалетной бумаги в КПП. Такой способ помогает ездить, коробка ведет себя хорошо, плавно и легко переключает передачи, но это всего несколько дней.

    Надежная работа коробки передач обеспечивает комфортную эксплуатацию автомобиля. Возникающие проблемы с КПП иногда заставляют ездить на машине невозможно.Поэтому коробка передач по праву считается одним из важнейших агрегатных узлов автомобиля.

    Объем мазута в трансмиссии ВАЗ 2107 зависит от модификации агрегата. Автомобили ВАЗ 2107 комплектовались четырех- и пятиступенчатой ​​коробками передач. Конкретный тип конфигурации автомобиля предполагает разное количество залитого вещества.

    Технический регламент о количестве трансмиссионного вещества

    Контроль трансмиссионной жидкости каждые 10 тыс. Км, т.е.е., при прохождении следующего. Перед проверкой количества вещества нужно дать машине немного постоять. За этот период трансмиссионная жидкость успеет стечь по стенкам в коробке. Если уровень жидкости доходит до края нижней прорези заливного отверстия, то ее объема вполне достаточно, и замена масляного бака не производится.

    Сколько потребуется трансмиссионного масла при его полной замене, напрямую зависит от вариации КПП. По ТУ установлена ​​такая жидкость:

    • для 4-х ступки -1,35 л;
    • Для 5-ти ступки — 1,6 л.

    Опытные водители советуют в 5-ти ступку заливать смазку чуть выше установленного уровня — «сколько влезет». Для этого автомобиль с водительской двери поднимается домкратом. Затем рвется 250-300 г жидкости. Это обеспечит надежную смазку шестерен 5-й передачи. Высшего опасения по поводу провисания желез быть не должно, так как сброс избыточного давления осуществляется через сапун.

    При каких условиях производится замена

    • КПП;
    • Редуктор (задний мост).

    Эксплуатационный регламент предписывает такую ​​замену каждые 35 тыс. Км или через 3 года эксплуатации ВАЗ 2107 — смотря что будет раньше. Отдельные советы по замене жидкой субстанции в КПП касаются случаев приобретения бывших в употреблении ВАЗ 2107. Несмотря на заверения прежних владельцев, что замена жидкости недавно усилена и масло в КПП заменено.

    В дополнение к этим случаям, передающее вещество необходимо по адресу:

    Можно смело спорить: какое качество трансмиссионного масла, такое состояние коробки передач или даже всего автомобиля. Поэтому менять жидкость почаще вполне допустимо. Например, через 20-25 тыс. Руб. Км пробег.

    Что понадобится для замены и какие материалы выбрать

    Для замены трансмиссионного вещества в коробке ВАЗ 2107 потребуется:

    Особо следует ориентироваться на то, какое масло лучше подходит для семерки КПП.Варианты ответов существенно отличаются от уровня качества товара и его стоимости. Рекомендации заполнены названиями известных брендов по производству смазочных материалов. Какой выбрать, решить непросто. Важно, чтобы выбранная трансмиссионная жидкость была обозначена этикетками в пределах 75W90 — 80W95. Группа смазочных материалов должна обозначаться GL-4 или GL-5.

    Как изменить: основные этапы процесса

    Успешная замена трансмиссионного вещества в коробке передач происходит после поездки на расстояние более 5 км.Это нужно для того, чтобы жидкость была подогретой. Заменить трансмиссионное масло, закрепив автомобиль на транспортном пакете или смотровой яме. Операции производятся по следующей инструкции:

    Поскольку в коробку передач и редуктор заднего моста нужно заливать одно и то же масло, то лучше менять его в этих узлах одновременно. Достаточно 3 литров (в КПП помещается 1,3 литра).

    ВАЗ-2107 — автомобиль из семейства классических тольяттинских автозаводов, построенный на базе Fiat 124 и ВАЗ-2101.Машина с многолетней родословной зарекомендовала себя прежде всего как одна из самых ремонтопригодных и доступных машин в мире. Эта модель до сих пор пользуется спросом на вторичном рынке, покупается она простой и дешевой конструкцией. Большинство ремонтных ремонтов в корпусе ВАЗ-2107 полностью решаются своими силами. Одна из самых распространенных процедур — замена расходных материалов — например, выбор и замена трансмиссионного масла. Имея дело с этим расходником, необходимо учитывать несколько параметров, чтобы правильно подобрать и заменить масло.В этой статье мы рассмотрим, сколько масла нужно для МАЦН ВАЗ-2107, а также как выбрать его исходя из вязкости, толерантности, вида и лучших марок.

    Частота замены

    Обратите внимание на то, что регламент замены трансмиссионного масла зависит не только от пробега. И все же, в первую очередь, следует исходить из этого — для ВАЗ-2107 это 70 тысяч километров. Этот показатель может меняться в зависимости от условий, в которых эксплуатируется машина.

    Но в российских условиях требуется самая обычная замена данного расходника. Выберите несколько факторов, негативно влияющих на полезные свойства масла:

    • Частая езда по бездорожью, по пыльной и загрязненной местности, не предусмотренной инструкцией ВАЗ-2107
    • Регулярная езда на высоких скоростях, несоблюдение ПДД
    • Двигатель почти всегда работает на высоких оборотах, из-за чего перегревается
    • Изменение климата, перепады температур, осадки и морозостойкость резко сменяются оттепелью

    Как известно, ВАЗ-2107 построен на базе одноименной итальянской модели 1960-х годов.Поэтому неудивительно, что автомобиль не приспособлен ни к современным условиям эксплуатации, ни к активной езде. С другой стороны, «семерка» отлично приспособлена к плохим дорогам — с точки зрения комфорта, но не выносливости. В связи с этим в таких случаях проводить более частую замену масла в МКПП, желательно каждые 50-60 тысяч километров. В целях профилактики не лишним будет заранее проверить объем и состояние смазки.

    Проверить объем и состояние масла

    Определить уровень остатка масла в КПП ВАЗ-2107 можно с помощью измерительного щупа, а также по первичным приспособлениям.Понадобится минимальный набор инструментов. Есть отметки MAX и MIN, на которые необходимо ориентироваться при осмотре. Итак, если уровень жидкости ниже MIN, то необходимо будет вводить определенный объем, пока масло не достигнет отметки, не превышающей MAX уровня, то есть между Max и Min является наиболее оптимальным уровнем.

    Если масло мутное и потемневшее, а также содержит осадок, в этом случае одной присадки будет недостаточно. Итак, в этой ситуации следует проводить комплексную замену масла.

    Подбор масла для ГЦН ВАЗ-2107

    Логично, что перед заменой масла необходимо предварительно изучить несколько важных параметров. В первую очередь обратим внимание на тип масла — синтетическое, полусинтетическое и минеральное. За «семеркой» не стоит тратиться на дорогую синтетику, и оптимальным вариантом будет полусинтетика.

    «Минералка», в свою очередь, рекомендуется для машин с большим пробегом (еще и масло придется менять чаще). Кроме того, важно обращать особое внимание на марку, вязкость и допуски.Для рассматриваемой машины можно отдать предпочтение продукции импортных или отечественных фирм. Например, масло Shell Spirax S5 хорошо зарекомендовало себя с параметрами вязкости 75W-90, а также уровнем качества GL4 или GL5. К более доступным вариантам можно отнести ЛУКОЙЛ, Роснефть, G-Energy и другие.

    Сколько заливать

    Благодаря жидкости, теперь вы можете выбрать объем. Так, для механической 5-ступенчатой ​​коробки передач стандартный уровень установлен на отметке 1,6 литра, или 1,3 литра для 4-ступенчатой ​​коробки — столько масел налить после полной очистки КПП от старого масла .Если этого не сделать, вы не сможете ввести полный объем.

    Многие автолюбители задаются вопросом, сколько масла помещается в трансмиссию ВАЗ-2114. Обычно этот вопрос возникает, когда наступает время замены жидкости в узле. Итак, в этой статье мы рассмотрим, какой объем масла нужно заливать в КПП.

    Заливка масла в коробку передач

    По данным завода-изготовителя, в коробке переключения передач ВАЗ-2114 помещается 3,5 л масла .

    Но, как показывает практика, автомобилисты льют 3.3 литра. Это связано с тем, что при сливах смазочной жидкости часть масла остается в КПП на валах, а также на стенках.

    Процесс заливки масла в КПП

    Если капитальный ремонт (промывка)

    В случае, если коробка передач промыта или проходит капитальный ремонт, заливать сусло объемом 3,5 литра . Также немаловажным фактом является то, что в процессе производства количество заменяемого масла может увеличиваться, так как детали и сам корпус теряют некоторый объем.Но, в этом случае замена потерянного количества не превышает 100 грамм.

    выводы

    Итак, выяснилось, что объем масла в КПП ВАЗ-2114 составляет 3,5 литра. Но, при замене будет переливаться меньший объем, так как внутри узла остается 200 грамм смазки.

    Очень важна своевременная замена ТМ внутри коробки передач на ВАЗ 2109. Автомобили отечественного производства требуют постоянной замены масляных жидкостей, как машины иностранных марок.Замена масла в коробке передач ВАЗ 2109 должна производиться постоянно, как и в других машинах.

    Рассмотрим на примере ВАЗ 2109, как правильно менять масло в КПП, а также какую жидкость выбрать и как часто нужно делать.

    Когда следует менять TM?

    У разных специалистов по этому поводу разные мнения, но больше всего склоняются к тому, что масляные жидкости внутри автомобиля для КПП ВАЗ 2109 нужно менять каждые 30 000 км пробега или один раз в год.Но, конечно, все зависит от условий эксплуатации и дорог, по которым движется автомобиль, поэтому в щадящем режиме трансмиссионное масло может превышать 50 000 километров пробега.

    Качество масляной жидкости должен проверять каждый автомобилист постоянно, желательно не реже, чем каждые 10 000 км пробега. Если масло приобрело неприятный темный цвет, в его структуре видны абразивные частицы или виден посторонний осадок, масляный состав лучше заменить.Так вы не только предотвратите поломку автомобиля, но и обезопасите свое движение по дороге.

    Специалисты обязуются всем автомобилистам производить замену рабочих масел в салоне КПП ВАЗ 2109 при каждом ремонте трансмиссии. Так вы сможете предотвратить загрязнение и эрозию новых деталей, а главное будете знать, что переключение передач выполнено качественно.

    Типы коробок передач 2109.

    Редукторов два типа из девяти, поэтому процедура замены жидкости разная:

      обслуживается
    • — коробка передач с масломерным щупом.В подкапотном пространстве рядом с аккумулятором есть щуп для контроля уровня масла в коробке 2109. Это 5-ступенчатые КПП.
    • неквалифицированный — редуктор без измерительного щупа. Их устанавливают на ВАЗ 2109, у которой всего 4 передачи, а 5-я отсутствует. В таких машинах есть специальная горловина.

    Процесс замены масла

    Сама замена масла в коробке ВАЗ 2109 не очень сложная, поэтому ее можно произвести своими силами и без обращения к специалистам автосервиса.

    Инструмент для замены

    Для замены масла в КПП 2109 или 2108 потребуется следующий инструмент:

    • Для ключей потребуется накидка или ключи-раки на 17 и 12;
    • опорожнить пустую емкость или емкость;
    • для КПП без щупа — шприц для заливки, а для редуктора с щупом — заливная воронка;
    • наличие транспортного средства или тряпки для протирания маслосверла не помешает.

    Подготовьте этот инвентарь, теперь вы можете заменить отработанную масляную жидкость.Его замена в коробке передач ВАЗ 2109 производится в несколько этапов.

    Сливаем масло

    Перед заменой нужно пройти на яму. С КПП будет удобнее сливать старую машину. Весь процесс занимает не более 20 минут.

    Протираем сливную пробку и выкручиваем сливной болт. Заменяем отработанное масло ведром. Далее нужно слить работу из коробки передач автомобиля. После того, как вся выхлопная жидкость стеет, закручиваем болт обратно.

    Залить масло

    В зависимости от типа КПП ВАЗ 2109 порядок замены выхлопной жидкости разный.

    • Для ВАЗ 2109 с коробкой передач с щупом масло нужно заливать прямо через сам щуп. Необходимо поставить воронку и вылить чистое средство до нужного уровня. Проверка уровня PCU. Залить в КПП до максимальной отметки на щупе.
    • Для ВАЗ 2109 с КПП без щупа заливное отверстие справа.Вам нужно открутить пробку и с помощью шприца влить новую жидкость. Т.к. уровня здесь нет, то надо ориентироваться по нижнему краю проема. Заливать масло требуется до тех пор, пока оно не достигнет желаемого уровня.

    Также производит замену и АКПП. После замены произведенных рабочих жидкостей можно продолжить эксплуатацию автомобиля. Учтите, что замену лучше всего производить на СТО, но в любом случае ТМ придется приобретать самостоятельно.Давайте разберемся, какие виды подходят для девятки.

    Что заливать в ящик?

    Сегодня в автомагазинах представлен широкий ассортимент трансмиссионных масел, и зачастую рядовой автомобилист не может подобрать подходящий вариант для своего автомобиля, если не знает, какой смазкой заливать его для своего транспортного средства.

    Рассмотрим три самых популярных и актуальных типа масляных жидкостей, которые следует заливать в коробку ВАЗ 2109:

    1. Синтетическая ТМ считается самой дорогой и эффективной среди конкурентов, но их часто приобретают для иномарок и дорогие модели автомобилей;
    2. Полусинтетический ТМ считается отличным вариантом для использования в коробке ВАЗ 2109, он относительно недорог и отлично выполняет свои функции;
    3. Mineral TM хуже всех подходит для коробки передач, применяется редко, несмотря на невысокую стоимость, так как такая смесь способна повредить шестерни;

    Также масляные жидкости различаются по цвету, плотности, морозостойкости и другим характеристикам.Лучше всего использовать только те рабочие жидкости, которые рекомендованы в инструкции по эксплуатации для вашей модели автомобиля.

    Важно: синтетические масла лучше всего подходят при сильных морозах, полусинтетические хуже показывают при больших минусовых значениях температуры, а минеральные не выдерживают холода.

    Специалисты рекомендуют масло в коробке передач ВАЗ 2109 машины использовать следующих типов: GL-4, GL-4/5, GL-5. Отечественные компании-производители выпускают ТМ-4 и ТМ-5, которые тоже хорошо подходят для девятки.Лучше всего в ВАЗ 2109 показала себя ТМ5-9М, она способна прослушивать вашу коробку передач до 80 тысяч километров пробега, что считается огромным смыслом, конкурентов у этого вида масла нет. В этом случае вязкость масляной жидкости должна быть 75W-40 или 80W-90. Температурные диапазоны подбираются в соответствии с вашим климатическим поясом.

    Лучше всего использовать масла проверенных производителей и желательно, чтобы марка была знакома вам или вашим друзьям, друзьям, родственникам.Таким образом вы избежите проблем и не наткнетесь на некачественный товар, который со временем способен вывести вашу коробку передач в полную непригодность.

    Сколько заливать масла в коробку ВАЗ 2109

    Перед тем, как заливать масло в коробку ВАЗ 2109, нужно его приобрести, а какой объем нужно знать перед магазином в магазине, ведь каждый литр заливается в машина стоит больших денег.

    Часто автомобилисты самостоятельно определяют, сколько масла требуется, при первой его замене, так как для измерения его уровня в КПП есть специальный измерительный щуп.Но в первые годы выпуска такого устройства нет, поэтому автомобилисту приходится ориентироваться самостоятельно.

    В соответствии с техническими характеристиками девятки в ее КПП обычно входит трансмиссионное масло. Но есть некоторые особенности этой характеристики.

    • в четырехступенчатой ​​КПП, объем КПП 3100 литров;
    • при пятиступенчатом числе требуемой смазки 3300 литров.

    Лучше всего поможет разобраться в сервисной книжке вашего автомобиля.

    В любом случае при замене масла в КПП машины ВАЗ 2109 лучше всего использовать щуп для замера. Он поможет определить не только уровень оставшейся смазочной жидкости, но и позволит не переборщить с залитым внутрь составом.

    Видео: Замена в КПП на ВАЗ 21099

    Сколько литров масла должна быть коробка. Правила замены масла в КПП ВАЗ

    Доброго времени суток всем! Вы зашли на наш сайт, а значит искали какое подходящее масло для бокса ВАЗ 2110 .В этой статье мы рассмотрим, какие масла подойдут для коробок ВАЗ 2110 .

    Масло в коробке передач ВАЗ 2110

    Итак, приступим. Автомобиль ВАЗ 2110 с завода комплектуется только 5-ступенчатой ​​механической коробкой передач. Конечно, есть «десятки», которыми оснащены и «автоматы», но это результат переоборудования авто «народными умельцами». Это очень редкие случаи и масло в АКПП ВАЗ 2110 следует подбирать в соответствии с установленной коробкой.На этом варианте мы не будем останавливаться, и рассмотрим только, какое масло подходит в механической коробке ВАЗ 2110.


    Производитель рекомендует использовать в коробке передач ВАЗ 2110 Масло с классификацией GL-4 по API или универсальное GL. -4 / GL-5. По вязкости в коробке ВАЗ 2110 подходит трансмиссионное масло SAE 75W90 или 80W90. В любом случае второе число должно быть ровно 90, а первое выбирается в соответствии с климатом, в котором непосредственно используется автомобиль.Если климат мягкий или умеренный, то масло в коробке ВАЗ 2110 нужно выбирать с вязкостью 80W90, если климат холодный — 75W90. В любом случае это всего лишь рекомендация по комфортному использованию автомобиля. В любом случае, если у вас будет в коробке ВАЗ 2110 Масло с вязкостью 85W90, ничего страшного не произойдет. Так как КПП ВАЗ 2110 достаточно «чередующаяся» и неприхотливая, даже налитое в коробку ВАЗ 2110 моторное масло не причинит никакого вреда. Помните поговорку: «Лучше хоть какое-то масло, чем его отсутствие?».И если где-то в дороге вы заметили, что масло в коробке ВАЗ 2110 по какой-то причине «ушло», а до ближайшего магазина очень далеко и под рукой есть только моторное масло, я его смело закидываю в коробку, а при приезде и устранении неисправности просто поменяйте его на «правый».

    Какое масло заливать в коробку ВАЗ 2110?

    Итак, мы определили, что масло в коробке ВАЗ 2110 должно соответствовать классу API GL-4 или GL-5 и вязкости SAE 75W90. или 80W90.. Так как мы находимся в Сибири, и зима у нас достаточно суровая (до -35 ..- 40с), то для нас важно, чтобы после длительного простоя машина заводилась, а трансмиссии включались мягко. Часто при использовании некачественного или неправильно подобранного масла в коробке ВАЗ 2110 После длительного простоя на морозе не получается включить нужную скорость. Приходит долго ждать с зажатой муфтой и спроектированным двигателем, пока масло не станет теплым. Чтобы не возникало таких ситуаций, рекомендую круглогодичное использование в коробке ВАЗ 2110 с вязкостью 75W90.

    А теперь рассмотрим какое масло заливать в коробку ВАЗ 2110 . Среди моих личных рекомендаций три варианта. Это трансмиссионное масло для КПП ВАЗ 2110, которым я сам лично пользовался несколько лет и которые проявляют себя только с лучшей стороны.

    Лучшее масло в коробке ВАЗ 2110


    Почетное третье место занимает трансмиссионное масло Liqui Moly. Hochleistungs-GetRiebeoil GL4 + (GL-4 / GL-5) 75W-90 .В целом продукция Liqui Moly вызывает у меня уважение. Это I. немецкое качество и действительно продвинутые свойства. Почему тогда третье место? Однозначно цена кусается «кусачая». Если вы планируете заливать в коробку ВАЗ 2110 действительно качественное масло и не жалеть денег, то смело переходите по ссылке на покупку трансмиссионного масла Liqui. Moly Hochleistungs-GetRiebeoil GL4 + (GL-4 / GL-5) 75W-90. Уверен, качество вас удивит. А если планируете экономить, то продолжайте.

    Сколько масла в коробке ВАЗ 2110?

    Это последний вопрос, который мы сегодня проанализируем.Итак, объем масла в коробке передач ВАЗ 2110 это примерно 3,3 литра. Это объем, при котором масло льется до отметки MAX на щупе. Но зная устройство КПП ВАЗ 2110, следует налить еще немного уровня максимум. Если ориентироваться на щу, то он на 3-4 мм выше максимальной отметки. Судя по объему, то дополнительно 200-250 мл. Это связано с тем, что конструкция 5-й передачи при заливке масла КПП ВАЗ 2110 до отметки MAX не позволяет полностью ошибиться этой скоростью.Поэтому лучше немного налить.

    Подведем итоги. В ВАЗ 2110 КПП заливается трансмиссионное масло с классом API GL-4 или GL-4/5 и вязкостью 75W90 или 85W90. Для замены необходимо 3,3-3,5 литра. Среди лучших вариантов Масла для КПП ВАЗ 2110 остаются Liqui Moly, Petro-Canada и Zic. Это только мои рекомендации. С полным перечнем трансмиссионных масел для ВАЗ 2110 коробка Вы можете прочитать и купить по

    Автомобильные смазочные жидкости обычно связаны с работой двигателя.Химические соединения На рынке в подавляющем большинстве ориентированы именно на этот силовой агрегат. Но трансмиссии необходимо поддерживать стабильную работу своих механизмов, требуя периодического обновления смазки. Оценивается мнение, что масло в КПП не меняется — заливается только один раз и его хватает на длительную эксплуатацию. Но за редким исключением такой подход чреват быстрым износом деталей активной трансмиссии, что вредно не только для самой коробки, но и для соседних предметов.

    Функции трансмиссионных масел

    Специальные масла для эффективной и безопасной работы Коробки передач во многом схожи с аналогами двигателей. В их состав входит основа и специальные добавки, минимизирующие силы трения, продлевая срок службы деталей. Помимо смазки, масло в коробке передач выполняет функцию отвода тепла от подшипников и шестерен.

    Многое в функциях того или иного состава зависит от добавляемых добавок. Каждая добавка играет роль в поддержании механизмов.В частности, есть антиоксидантные и антикоррозионные присадки, повышающие долговечность элементов вала. Также распространены присадки, действие которых направлено на сохранение качеств основного состава масла — это, например, депрессорные и антипидные присадки.

    Зачем менять масло?

    В обычном состоянии температура смазки, залитой в трансмиссию, составляет 150 ºC (показатель в момент движения машины).Однако в местах соприкосновения шестерни эта величина достигает 300 ºC. Под воздействием пиковых температур масло пенится и теряет смазочные материалы. Конечно, процесс снижения работоспособности состава идет постепенно, но обязательно дойдет до того момента, когда дальнейшая работа со старой смазкой станет невозможной и масло будет производиться в коробке передач автомобиля.

    Среди признаков, указывающих на рабочие свойства смазки, можно отметить неприятный гул дифференциала.Нехарактерные шумы в районе коробки со старым маслом усиливаются, и после 300-500 км пробега начинается процесс разрушения деталей. Заключительный этап этого процесса влечет за собой заклинивание коробки передач.

    Интервалы смены масла

    Для каждого автомобиля промежутки между заменами смазочной жидкости индивидуальны. Как правило, указывают производителя в паспорте или мануале машины. Если говорить о среднем времени, то это будет около 50-60 тысяч километров пробега.Российский производитель АвтоВАЗ, например, рекомендует заливать новое масло в коробку передач через 75 тыс. Км.

    Многое зависит от манеры вождения и условий эксплуатации автомобиля. Интенсивная езда в пробках, где напрашивается стиль «разгон-торможение», приводит к необходимости замены масла после 40 тысяч пробега. Играет роль и качество самого масла. Минеральные соединения считаются наименее эффективными и длительно стойкими. Более прочные полусинтетические и синтетические средства для смазки трансмиссии.

    Какое масло использовать?

    При выборе трансмиссионного масла многое зависит от типа коробки передач. Чтобы понять, какое масло в коробке передач лучше в конкретном случае, следует обозначить базовое разделение по составам на автоматические агрегаты и механические. Инструменты для автоматической трансмиссии имеют аббревиатуру ATF и имеют повышенные требования. Такое масло не только обеспечивает смазку элементов коробки передач, но и способствует плавной работе фрикционных деталей.Свойства масел для MCPP (маркировка MTF) больше ориентированы на более низкие механические нагрузки, смазку пятен трения, нагревание и частицы коррозии.

    Не менее важно учитывать коэффициент вязкости — разделение в этой классификации можно определить по обозначениям SAE и API. Градация в системе API предоставляет 7 категорий, которые различаются по степени передачи элементов нагрузки. Если масло в коробке передач выбрано по классификации sAE, первый план будет выпущен по сезонности применения состава.Итак, различают трансмиссионные автохимии для летней, зимней и всесезонной эксплуатации.

    Подготовка к замене масла

    Операция по сливу и заливке масла особых затруднений у опытных автомобилистов не вызывает, но следует хорошо подготовиться к ее снятию. Для начала необходимо определить, сколько масла в коробке передач автомобиля служило. Например, на модели ВАЗ в среднем требуется 3-4 литра, а стандартному европейскому седану может потребоваться 5-7 литров.Для обеспечения такого объема нужно взять подходящую емкость — таз, ведро или канистру.

    Также потребуются условия для выпуска автомобиля в положение, удобное для замены жидкости. Для этого можно использовать эстакаду или смотровую яму. Из-за отсутствия особых условий многие мастера гаража меняют масло в коробке передач автомобиля, выставляя передние колеса к бордюру. Но это крайний случай, потому что есть риск, что залитая жидкость застрянет под наклоном.

    Процедура замены масла

    Когда автомобиль подготовлен к замене трансмиссионного масла, можно начинать операцию. В большинстве случаев это выполняется по следующей инструкции:

    1. Автомобиль ставится на ручной тормоз, и его колеса надежно блокируются.
    2. Заглушка в отверстии для заливки жидкости снимается и прочищается.
    3. Далее щуп проверки масла (в некоторых моделях он отсутствует).
    4. Отвинчивается упор слива, после чего производится слив масла в отверстие.
    5. Дождитесь пока масла немного — в среднем это происходит за 15 минут.
    6. Далее производится заливка масла в коробку передач с периодической проверкой его уровня с помощью щупа. Процедура может быть завершена, когда будет достигнута отметка Max.

    Заключение

    Производители автохимии регулярно совершенствуют составы трансмиссионных жидкостей, что позволяет рядовым водителям обеспечивать качественную и долговечную работу механизмов коробки передач.Знание правил обновления смазочных материалов позволяет экономно обслуживать автомобили без обращения в специализированные службы. Правильно подобранное и грамотно залитое масло в коробке передач не только продлит срок службы деталей трансмиссии, но и увеличит рабочие ресурсы элементов, взаимодействующих с этими механизмами.

    Стоимость таких масел варьируется от 100 до 800 руб. за литр. Если учесть, что замена производится в среднем раз в 2-3 года, самые экономные автомобилисты могут смириться с такими затратами.Это как раз тот случай, когда обеспечение надежности и безопасности в дороге обходится в приемлемую сумму.

    Качество и достаточное количество смазочной жидкости напрямую влияет на работоспособность узлов и отдельных агрегатов автомобиля. Разным моделям Авто нужен разный объем смазочной жидкости. А сколько, сколько масла нужно заливать в коробку передач и как часто это делать, регулируется конструктивными особенностями транспортного средства.

    Для разных машин Там же будет разный и тип смазочной жидкости.Это зависит от возраста агрегата и от его конструкции. Также необходимо руководствоваться рекомендациями производителя транспортного средства.

    Эта операция наиболее востребована для классических моделей ВАЗ. Ведь по рекомендациям тольяттинских инженеров интервал замены должен лежать в пределах 60-70 тысяч км пробега. Хотя практика показывает, что лучше сделать примерно на 10 тыс. Км раньше.

    Интенсивная работа шестерен в КПП приводит к их выработке, если не менять длительную смазку.Это будет заметно на металлической стружке, идущей на магнитный колпачок, который накручивается там, где масло заливается в коробку передач.

    Подготовка автомобилей к замене масла в КПП

    Замена масла требуется в таких случаях:

    • цвет Масло стало черным или коричневым;
    • появилось гари или гари запах ;
    • уровень смазочные материалы заметно опускаются ниже минимального штампа по ЩУП;
    • в смазке хорошо видна крупица Металлическая стружка.

    При пониженном уровне можно попробовать долить, но сэкономит чаще полная замена трансмиссионной жидкости.

    Выбор трансмиссионного масла

    Основной выбор масла между такими типами:

    • минеральное;
    • полусинтетика;
    • синтетика.

    Минеральное масло применяется на старых моделях автомобилей. Благодаря низкой вязкости и текучести он хорошо удерживается в ящиках со значительной производительностью и возможными зазорами в корпусе.

    Полусинтетическое Имеет меньшую вязкость и легче проникает в различные секции любой коробки передач. Обычно он содержит химические добавки, повышающие коррозионную стойкость, защищающие от закипания или значительного перегрева.

    Синтетическое масло Самое текучее при своей низкой вязкости. Молекулы этой смазки могут быстро проникать в различные щели, поэтому в коробке передач с некачественными герметизирующими свойствами возможны текучесть и уменьшение ее объема.

    Трансмиссионное масло

    Интересующимся, сколько литров масла в коробке передач надо подсказывать примерную формулу. Для «классики» потребуется объем около 1,5 литра, а для автомобилей модели Row «Девятка» или «Десятка» потребуется 3,5 литра.

    Замена масла в коробке передач

    Слить смазочную жидкость выхлопных газов будет легче, если ее температура будет выше. Для этого можно проехать несколько километров и вернуться на место проведения. Далее ставим машину либо на яму, либо на эстакаду.После этого нужно заглушить мотор и закрепить машину с помощью стояночного тормоза.

    Допускается небольшая подобласть автомобиля, чтобы уклон позволял по максимуму избавиться от тестирования. После его давления вы можете подчинить себе автомобиль с другой стороны.

    Шаг 1. Откройте заливное отверстие. Шаг 2. Проверьте уровень масла. Шаг 3. Залейте через воронку. Шаг 4. Добавьте шприцем

    .

    Можно сливать после достижения температуры примерно 40-45 с, чтобы не получить ожоги.

    1. Зачищаем зону, в которой находится заливное отверстие, откручиваем резьбовую пробку.
    2. Под сливное отверстие подставляем емкость, достаточную для снятия теста. В защитных резиновых перчатках закручиваем ключ с резьбой слива. Желательно делать из него не роговой ключ, а накидку, чтобы не повредить резьбу.
    3. Необходимо дождаться, пока не будет растворено максимальное количество жидкости с КПП.
    4. Магнитная пробка требует удаления возможных частиц металлической стружки.
    5. Когда от КПП практически перестанет выламываться, можно на их место закрутить сливную пробку.
    6. Для «классических» моделей ВАЗ мы используем специальный шприц или приспособление из гибкого шланга, закрепленное на одном из его концов баллончика. В других моделях можно обойтись простым пластиковым поливом.
    7. Контролировать уровень масла с помощью щупа или по нижнему уровню смотрового отверстия. Некоторых водителей слегка приподнимают автомобильным домкратом, чтобы добавить «лишних» 200-250 мл масла.
    8. После этого можно откручивать отверстие отсека.

    Узнать более точный уровень можно после того, как машина прорвется через несколько километров или проработает на холостом ходу 10-15 минут.Потом тратить авто и через 5-7 минут замерять уровень щупом. При необходимости жидкий войлок. Излишки можно слить через соответствующее отверстие.

    Надежная работа Трансмиссия обеспечивает комфортную работу автомобиля. Возникающие проблемы с КПП иногда заставляют ездить на машине невозможно. Поэтому коробка передач по праву считается одним из важнейших агрегатных узлов автомобиля.

    Объем мазута в трансмиссии ВАЗ 2107 зависит от модификации агрегата.Автомобили ВАЗ 2107 комплектовались четырех- и пятиступенчатыми коробками передач. Конкретный тип конфигурации автомобиля предполагает разное количество залитого вещества.

    Технический регламент о количестве трансмиссионного вещества

    Трансмиссионная жидкость контролирует каждые 10 тыс. Км, т.е. при прохождении очередного. Перед проверкой количества вещества нужно дать машине немного постоять. За это время трансмиссионная жидкость будет проходить сквозь стенки в коробке.Если уровень жидкости доходит до края нижней прорези заливного отверстия, то ее объема вполне достаточно, и замена масляного бака не производится.

    Сколько потребуется трансмиссионного масла при его полной замене, напрямую зависит от вариации КПП. По ТУ Устанавливается такая жидкость:

    • для 4-х ступки -1,35 л;
    • Для 5-ти ступки — 1,6 л.

    Опытные водители советуют в 5-ти ступке заливать смазку чуть выше установленного уровня — «сколько влезет».«Для этого автомобиль с водительской двери поднимается домкратом. Затем отрывается 250-300 г жидкости. Это обеспечит надежную смазку шестерен 5-й передачи. Высших опасений по поводу проседания быть не должно. сальники, так как сброс избыточного давления осуществляется через сапун.

    При каких условиях производится замена

    • КПП;
    • Редуктор (задний мост).

    Эксплуатационный регламент предписывает такую ​​замену каждые 35 тыс. Км или через 3 года эксплуатации ВАЗ 2107 — смотря что будет раньше.Отдельные советы по замене жидкой субстанции в КПП касаются случаев приобретения бывших в употреблении ВАЗ 2107. Несмотря на заверения прежних владельцев, что замена жидкости недавно усилена и масло в КПП заменено.

    В дополнение к этим случаям, передающее вещество необходимо по адресу:

    Можно смело спорить: какое качество трансмиссионного масла, такое состояние коробки передач или даже всего автомобиля. Поэтому менять жидкость почаще вполне допустимо.Например, через 20-25 тыс. Руб. Км пробег.

    Что понадобится для замены и какие материалы выбрать

    Для замены трансмиссионного вещества в коробке ВАЗ 2107 потребуется:

    Особо должно входить в состав какого масла лучше подходит для семерки КПП. Варианты ответов существенно отличаются от уровня качества товара и его стоимости. Рекомендации Pestry названия известных брендов по производству смазочных материалов. Какой выбрать, решить непросто.Важно, чтобы выбранная трансмиссионная жидкость была обозначена этикетками в пределах 75W90 — 80W95. Группа смазочных материалов должна обозначаться GL-4 или GL-5.

    Как изменить: основные этапы процесса

    Успешная замена трансмиссионного вещества в коробке передач происходит после поездки на расстояние более 5 км. Это нужно для того, чтобы жидкость была подогретой. Заменить трансмиссионное масло, закрепив автомобиль на эстакаде или смотровой яме. Операции производятся по следующей инструкции:

    Так как в редуктор и редуктор заднего моста необходимо заливать одинаковое масло, то менять его в этих узлах лучше одновременно.Достаточно 3 литров (в КПП помещается 1,3 литра).

    Срок службы коробки передач зависит от качества трансмиссионного масла. Если ее физические свойства или уровень (количество) не соответствуют требуемым параметрам, детали детали начинают интенсивно изнашиваться. Долейте масло в коробку ВАЗ 2107 или замените самостоятельно. Эта операция не требует высокой квалификации и специальных инструментов. Нужно только знать, какое масло можно заливать в КПП «семерка», когда и как его менять или подбрасывать.

    Как проверить уровень масла в КПП ВАЗ 2107

    Проверка уровня масла в коробке производится следующим образом:

    • установить автомобиль на смотровую яму;
    • тряпкой и щеткой по металлу очистите пробку и поверхность ящика возле отверстия для перевозки масла;
    • откручиваем боковую пробку топливного отверстия.

    Уровень масла должен доходить до нижнего края. Заодно можно проверить состояние масла.


    Если говорить о том, сколько масла в коробке ВАЗ 2107, нужно понимать, о какой модификации идет речь.В четырехступенчатую коробку залито 1,35 литра масла, а в пятиступенчатую — 1,6 литра.

    Когда необходимо заменить или долить масло в коробке «семерка»

    Брать масло только тогда, когда его уровень ниже нормы. Сделать это можно с помощью специального шприца, предварительно открутив трубку маслобака.
    Замена масла в коробке ВАЗ 2107 производится в таких случаях:

    • После пробега 60 тысяч километров. Производитель рекомендует менять трансмиссионное масло именно с этим интервалом, но на самом деле лучше делать это немного чаще — около 50 тысяч километров.
    • С появлением посторонних шумов. Масло со временем теряет свойства, в него попадают влага и частицы металла, которые ускоряют износ деталей. Поэтому первое, что нужно сделать при появлении перегноя или гринкопа — это проверить и заменить масло.
    • С резкой сменой цвета (чернением). Если масло в КПП имеет черный цвет, его нужно срочно менять, вне зависимости от текущего пробега автомобиля.
    • При покупке машины с пробегом. Если вы не знаете точно, когда бывший хозяин в последний раз менял трансмиссионное масло, сделайте это сразу после покупки.

    Отправка с заменой масла быстро приведет к поломке КПП.

    Какое масло заливать в коробку ВАЗ 2107

    Вне зависимости от модификации КПП (пяти или четырехступенчатой) в нее можно заливать только специальное масло, свойства которого соответствуют условиям эксплуатации машины.
    Производитель рекомендует масло двух групп:

    • GL-4 — масло с высокими присадками, предназначенное для высокоскоростных механических трансмиссий с низким крутящим моментом или тихоходных MCPP с высоким крутящим моментом.
    • GL-5 — масло, разработанное для гипоидных передач, в которых шестерни вращаются под наклоном друг к другу. Он хорошо зарекомендовал себя на КПП, эксплуатируемых в суровых условиях.

    В коробке «Севенки» могут использоваться синтетические или полусинтетические масла следующих классов вязкости:

    • SAE80W85 — масло, рассчитанное на диапазон температур от -35 до +35 CO.
    • SAE75W90 — Всесезонное масло, способное работать в диапазоне температур от -40 до +35 CO.
    • SAE75W85 — Всесезонное масло, работающее в диапазоне от -40 до +45 CO.

    Последние два типа масла лучше всего адаптированы к российским погодным условиям.

    • Какое нужно для замены масла в КПП ВАЗ 2107

    Для работы необходимо приготовить:

    • шестигранный ключ;
    • тряпка;
    • гаечный ключ;
    • металлическая щетка;
    • емкость для отработки;
    • шприц для маслобойка;
    • масло новое.

    Как поменять трансмиссионное масло в КПП ВАЗ 2107

    Для замены масла в коробке «Семерка» необходимо выполнить такие действия:


    Важно: Не допускать попадания масла на землю.Он содержит химические вещества, опасные для окружающей среды.

    • Протрите сливную пробку.
    • Ключ Stex закрутите сливную пробку.

    ВНИМАНИЕ: Если в «работе» присутствуют опилки, КПП требует ремонта!


    Совет. Если у вас нет шприца для масляного бака, можно использовать воронку с прикрепленной к ней длинной гибкой трубкой. Последний необходимо сделать сверху с левой стороны двигателя и вставить в отверстие отсека.Таким образом, можно заливать масло в коробку передач без использования шприца.

    Теперь вы знаете, как заливать масло в коробку ВАЗ 2107 и можете самостоятельно контролировать его состояние. Своевременная замена маслобака Либо прослужит долгую службу такого дорогостоящего узла, как КПП.

    проверка и замена, сколько и какое масло заливать

    Задний мост ВАЗ-2107 представляет собой сложное устройство, с помощью которого оборот коленчатого вала преобразуется во вращение задних колес.Ведущий мост фиксируется на корпусе машины с помощью тяги. Для надежной работы редуктора предусмотрена заливка, предохраняющая механические детали от преждевременного износа. Это устройство работает в условиях высоких температурных перепадов и постоянной нагрузки. Поэтому для защиты поверхностей требуется специальное масло с повышенными защитными свойствами.

    Задний мост часто работает при высокой температуре (около 140 градусов). Под воздействием воздуха происходит изменение состава смазочной жидкости, образуются сгустки, выпадение осадка, снижается вязкость.В результате защитная смазка становится бесполезной. И детали ведущего моста разрушены. Замена масла в заднем мосту ВАЗ-2107 позволяет значительно продлить срок службы автомобиля.

    Конструкция редуктора ВАЗ-2107 — гипоидная трансмиссия со смещенными осями. Такая конструкция снижает шумовые показатели при снятии деталей механизма. Но при этом дополнительный слайд может вызвать удары. Качественная смазка защищает от появления такого рода неисправностей.

    Когда может потребоваться замена

    Смазка со временем теряет свои свойства. Менять масло в мосту следует регулярно по инструкции. Но в процессе эксплуатации могут появиться признаки неисправности, свидетельствующие о необходимости более быстрой замены отработанной жидкости: сбоку моста появляется

    • ;
    • при смене нагрузки слышны питчи;
    • На коробке передач имеются подтёки и следы масляной жидкости.

    В инструкции по уходу за автомобилем написано, что в ВАЗ-2107 замена масла заднего моста впервые после пробега (2000 км).И тогда его нужно менять каждые 60 тысяч километров. Но, учитывая тяжелые климатические условия со сверхнизкими температурами, плохие дороги и постоянную езду в городских пробках, новое масло рекомендуется заливать после 30 — 35 тысяч километров пробега. Внеплановый при покупке подержанной машины капитальный ремонт также сопровождается заменой смазочной жидкости.

    Специалисты советуют менять смазку в разное время года (зима и лето). Зимой масляная подпитка должна быть более жидкой, с пониженной температурой потери температуры.А летом — более вязкие.

    Проверка уровня масла

    Инструкция по замене масла

    Заменить редуктор КПП можно на смотровой яме, эстакаде или подъемнике. Перед тем, как загнать машину на яму, следует немного покататься и прогреть мостовую жидкость. Также заранее следует подготовить инструмент (набор ключей и отверток), емкость для работы, защитные перчатки, тряпки, специальный шприц или приспособление с заливным шлангом.

    Замена масла в редукторе заднего моста ВАЗ-2107 производится в такой последовательности:

    1. Очистить сливную и грязезащитную пробку от грязи.
    2. Ключ на 12 Открутите сливную пробку.
    3. Слейте старое трансмиссионное масло в приготовленную емкость. Помните, что жидкость после прогрева будет горячей.
    4. Затянуть заглушку.
    5. Отвинтить заливную трубку.
    6. Залейте туда столько масла, чтобы оно доходило до нижнего края отверстия.
    7. Затянуть заглушку топливного отверстия. Убедитесь в отсутствии утечек.

    Если проверка выхлопной жидкости показывает сильное загрязнение, то перед заливкой необходимо промыть коробку передач.Для этого трансмиссионное или моторное масло смешивают с дизельным топливом в пропорции три к одному. Полученная смесь заливается в коробку передач. Домкрат поднимается на одно колесо. Двигатель заводится, подключается первая передача. Такой процесс длится несколько минут. После этого очищающую жидкость можно слить и залить ведущим мостом.

    Отечественный автомобиль ВАЗ 2107 относится к заднеприводным автомобилям. Привод задних колес осуществляется за счет заднего моста и карданной передачи. Важную роль в этом играет задний мост, представляющий собой редуктор для переключения крутящего момента с одного значения на другое.Это механизм, в котором вращаются шестерни. Для уменьшения трения этих шестерен используется масло. Какое масло рекомендуется заливать в задний мост заднего моста ВАЗ 2107, и об этом и пойдет речь в этом материале.

    Редуктор заднего моста — это механизм, который подвергается ряду различных нагрузок. Из-за этих нагрузок возникают разрушительные действия. Чтобы избежать ускоренного износа деталей шестерен, нужно использовать специальную смазку. Эта смазка представляет собой масло, которое при работе зубчатого механизма обволакивает их, устраняя ускоренный износ, перегрев, а также проводит очистку зубьев от стружки и металлической пыли.

    Замена масла в редукторе заднего моста необходима по той простой причине, что со временем оно теряет свои первичные свойства. При трении шестерен друг о друга выделяется тепловая энергия, величина которой снижается за счет смазочной жидкости. Кроме того, при трении зубчатых колес происходит трение зубьев, при котором образуется стружка и металлическая пыль. Если долгое время не меняла смазку в коробке передач, количество металлической стружки и пыли будет только увеличиваться, что скажется на ускорении износа трущихся деталей.

    Когда менять смазку редуктора

    Замена масла в заднем мосту автомобиля ВАЗ 2107 должна производиться регулярно, но определенного порога нет. Все зависит от множества разных факторов, но производитель отечественного автомобиля рекомендует проводить эту процедуру каждые 60 тысяч км.

    Одним из основных факторов, влияющих на срок замены масла, являются:

    1. Характер вождения. Частые и резкие старты не позволяют использовать детали и механизмы автомобиля, в том числе задний мост.
    2. Условия эксплуатации автомобиля. Если машина эксплуатируется в сельской местности, где есть дороги с плохим покрытием, пыль, грязь, то к замене следует прибегать чаще.
    3. Качество смазки. В задний мост ВАЗ 2107 рекомендуется заливать специально качественное масло. Если заливать некачественный смазочный редуктор, то к их замене придется прибегать гораздо чаще.
    4. Эксплуатация легкового автомобиля с прицепом. Износ деталей устройства ускоряется, если автомобиль эксплуатируется с прицепом, в котором перевозится груз.

    Особенности выбора смазки

    В редуктор заднего моста ВАЗ 2107 рекомендуется заливать полусинтетическое трансмиссионное масло. Он должен иметь параметры вязкости 75W-90. Это универсальный вариант смазки, которую обычно заливают в КПП.

    Специальное трансмиссионное масло в коробке передач повышает качество деталей, а также снижает их износ. Сколько масла нужно залить в коробку передач, знает далеко не каждый владелец «семерки». Объем смазочного материала для коробки передач — 1.35 литров. Его заливают через специальное отверстие бухты (сбоку) с помощью технического шприца. Необходимо слить старую смазочную жидкость, для чего внизу есть специальная сливная пробка.

    Замена масла пошагово

    Порядок замены масла в коробке передач от прогрева старой плакировки, для этого надо проехать на 10-15 машин. После этого нужно пройти на смотровую яму, взять необходимые инструменты и материалы и спуститься вниз. Процедура замены предполагает следующие манипуляции:


    1. Промывка механизма.Этот шаг не является обязательным, так как существуют разные мнения о необходимости выполнения промывки механизма. Если в жидкости в жидкости есть сколы, то в мостик рекомендуется промывочная жидкость. Для этого можно использовать специальные жидкости или использовать слюнное масло. После промывки или слива жидкости необходимо закрутить сливную пробку.
    2. Заливка масла происходит через резьбовую пробку. Эта заглушка находится в средней части моста, сзади. Для того, чтобы через эту пробку залить масло в мост, следует использовать специальный шприц.Его можно приобрести в магазине. Заливайте материал до тех пор, пока он не начнет течь из топливного отверстия. Это примерно 1,3-1,5 литра.
    3. После остается только закрутить на место заливную пробку.

    На вершине моста стоит Сапун. После того, как масло попало, необходимо проверить его особенности перемещения. Он должен двигаться легко и без тюрьмы. Если сапун не функционирует, то при нагревании смазки в редукторе она начнет течь через

    1.Выверните вилку заднего моста заднего моста.
    2. Подменяем сливное отверстие емкости заднего моста объемом не менее 1,5 л.
    3. Шестигранным ключом на 12 мм повернуть пробку сливного отверстия заднего моста.
    4. Сливаем масло с заднего моста автомобиля ВАЗ 2107. Втулка вилки снабжена магнитом, притягивающим износ деталей коробки передач.
    5. Очищаем заглушку пробки и устанавливаем обратно в задний мост автомобиля ВАЗ 2107.

    Примечание
    Если масло Fusion из заднего моста на автомобиле ВАЗ 2107 темное и хорошо заметны частицы металла, задний мост Редуктор на автомобиле ВАЗ 2107 рекомендуется промыть.

    Для мытья редуктора заднего моста на автомобиле ВАЗ 2107 заливаем примерно литр маловязкого масла (например, шпинделя). Поместив одно из задних колес (см. «Колесо автомобиля ВАЗ 2107 — замена»), запустите двигатель на автомобиле ВАЗ 2107 и включите первую передачу. Минут через пять выключаем двигатель, сливаем масло с заднего моста, зачищаем и закручиваем пробку.
    6. Залейте в задний мост до уровня крепежного отверстия свежее трансмиссионное масло и заверните пробку.
    7. Очистите сапун снаружи кистью или тряпкой. Несколько раз поворачиваем колпачок колпачка, чтобы очистить его канал.

    Приветствую)
    Конечно масло в мостах меняют в ходовой, но машина куплена недавно, что и когда предыдущие хозяева заливали мосты непонятно, поэтому решил все поменять. Для этого я приобрел 3 литра трансмиссионного масла LiQui Moly 75W90 и 6 цилиндров универсального очистителя STEP-UP.

    1) Очистите крышку редуктора железной щеткой от наночастиц.

    Примерно так.

    Из-под грязи показались заводские пластины, в данном случае 3,73 (передаточное число).

    Каталожный номер и год выпуска (2004)

    2) Откручиваем заливную пробку (3/8 квадрат). Всегда следует начинать с заливной пробки, потому что если она не откручивается — лучше не заводить.

    3) Посмотрите, какой мазут.

    4) Снимите болты крепления крышки (головка на 17/32 — около 13.5 мм).

    5) Снимите крышку и слейте старое масло. Осторожно, не загружайтесь.

    6) Подпружините все внутренности моста с помощью очистителя (можно использовать любой автомобильный в аэрозольных баллончиках).

    7) Металлической щеткой удаляем остатки старого герметика.

    8) Как только все слил уборщиком заново.

    9) Собираем остатки очистителя с корпуса дифференциала.

    10) Тщательно продуть все внутренности сжатым воздухом (задача полностью высушить остатки очистителя).

    11) Перейти к крышке, ее тоже нужно тщательно очистить от герметика и грязи.

    12) Промываем и сушим крышку.

    Не экономьте на герметиках, берите только качественный высокотемпературный автомобильный герметик.

    13) Нанесите герметик.

    Герметик необходимо наносить гладким валиком диаметром около 6 мм без разрывов. Отверстия следует обходить изнутри.

    14) Осторожно, стараясь не смазывать герметик, установите крышку на место.

    15) натянуть крепежные болты динамометрическим ключом (время 41 Н * М). Лишний герметик аккуратно сотрите тряпкой. Не спешите сразу заливать масло, дайте герметику просохнуть.

    С задним редуктором все нормально. Единственно крышка у него оказалась более ржавой. Поэтому было решено отказаться от нее.

    Засыпано почвой.

    И краска.

    Вот он еще на своем месте.

    Процесс заливки масла опишу словами — довести подвеску автомобиля до рабочего положения (привязать снизу или поставить на колеса), залить масло через заливное отверстие до уровня пробки (пока не начнет литься зад), поставил заглушку на место (простонал тонким слоем герметика). Надеюсь, эта статья вам пригодится.

    П.С. Прошу прощения за некачественные снимки, сфотографированные на телефон.

    Также сегодня отрегулировал задние колодки, вроде с завода никого не было.И ручник не использовал, как АКПП.

    Теги: Какое масло заливать в редуктор заднего моста ВАЗ 2107

    Замена масла в Редукторе ВАЗ 2101-2107. ФИЛЬМ УЖАСОВ!!! на сливной пробке! Мостовой тахахтит. В дальнейшем замена моста на …

    Замена масла в КПП и задний мост ВАЗ 2106 классик.

    Форум сообщества «ВАЗ: Ремонт и Доработка» на DRIVE2. Решил … Сообщества> ВАЗ: ремонт и доработка> Форум> Какое масло лучше заливать в мост и… Там есть! И на мойку ездить не собираюсь, задний мост субдомроте … 4 литра думал, что и коробка, и коробка перелились.

    Какое масло заливать в редуктор заднего моста ВАЗ 2107? | Тема: Татьяна

    Анатолий Нормальный Тад-17 и сейчас не найти.
    TM5-18 или GL-5. Для гипоидного снаряжения!
    Посещаемость лучше, чем 75W90. Большинство полусинтетических веществ именно таковы.

    Екатерина Тат17

    Станислав теперь удобнее Би 75-90, ОК 300 Ра литр.

    Геннадий Тат 17 или любая передача.

    Ольга, все предназначено для гепоидной детонации,

    Антонин есть в инструкции к ней ..

    толи 18-5 или .. как то так. 15-8

    Посм штамп в инете

    Наталья передача.
    Марка особого значения не имеет, но, как правило, чем дороже масло, тем лучше. А еще нужно посмотреть на класс вязкости. Чем больше разница между числами, тем лучше.
    Для трансмиссионных масел это, например, 75W-90.Валерия.

    Светлана ТАТ17 или ТрансМиссия.

    Денис Тад-17 или если найдешь просто «нигрол»

    Артур МКПП Отличное трансмиссионное масло

    Cyril GL-5 75W90 полусинтетика или синтетика решит тебе.
    Cixethythics: BP HT 75W90 — хорошее масло, от нашего — TNK GL-5 75W90 Егор

    Артем самый простой ТАД-17 I. Можно импортные аналоги для гипоидной передачи …

    Замена трансмиссионного масла в редукторе заднего моста и …

    Меняем масло в редукторе заднего моста ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107:… залить в КПП (коробку передач), поднять домкратом одно заднее колесо, запустить двигатель, включить Первую передачу и дать …

    Многих владельцев автомобилей ВАЗ 2107 интересует вопрос, а сколько заливать масла в основные узлы машины, такие как двигатель, коробка передач или задний мост? Фактически эта информация есть в каждой инструкции по эксплуатации автомобиля, которая выдается при покупке в автосалоне. Но если вы являетесь владельцем подержанного автомобиля или по каким-либо другим причинам не знаете, что такое основные заправочные баки важных агрегатов, то эта информация будет предоставлена ​​более подробно.

    Необходимый уровень масла в картере двигателя ВАЗ 2107

    Абсолютно все двигатели, которые до последнего момента ставились на «классику», имеют одинаковые заправочные бачки. Например, в двигателе масло должно быть 3,75 л. Самостоятельно отметить этот уровень не всегда удается, так как не на каждой канистре есть прозрачная шкала. Поэтому нужно больше ориентироваться и на Щу. На каждом датчике есть специальные отметки MIN и MAX, которые указывают минимальный и максимальный допустимый уровень масла в двигателе.Заливать нужно до тех пор, пока уровень не окажется между этими двумя отметками, примерно посередине.

    Грубо говоря, при замене масла в двигателе ВАЗ 2107 понадобится канистра объемом 4 литра, так как уйдет практически полностью. Во многих-же сотнях автомеханики при заправке выливают всю канистру целиком, так как 250 грамм особой роли не играют, при условии, что они превышают рекомендуемое значение.

    Сколько заливать трансмиссионное масло в КПП «Классика»

    Думаю, что каждый автовладелец прекрасно знает, что сегодня есть модели ВАЗ 2107 как с 4-х, так и с 5-ступенчатой ​​коробками передач.Конечно, уровень этих двух ящиков немного, но разный.

    Конечно, в 5-ти ступной заливке надо еще немного по понятным по всем причинам.

    • 5-ступенчатая КПП — 1,6 л
    • КПП 4-х ступенчатая — 1,35 л

    Емкость заправки масла в редуктор заднего моста ВАЗ 2107

    Вы не поверите, но есть такие владельцы, которые даже не знают, что задний мост автомобиля тоже нуждается в штатной смазке, хотя и не так часто, как двигатель.Также есть такие водители, которые считают, что если масло не ездит и не чувствуется, то менять его вообще не нужно. Это все неправильно и выполнять эту процедуру тоже обязательно, как в FRO, так и в КПП.

    Объем смазки должен составлять 1,3 литра. Чтобы налить необходимый уровень, нужно дождаться того момента, пока масло не потечет из заливной горловины, это просто будет считаться оптимальным объемом.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
