Подключение реле напряжения — схема самостоятельного подключения реле регулятора напряжения в квартире, доме

Реле контроля напряжения (барьеры или регуляторы напряжения) необходимы для защиты проводки и бытовой техники от скачков напряжения. Установить регулятор напряжения дома или в квартире можно своими руками. Нужно лишь знать несколько правил и четко следовать инструкции. Но до начала работы необходимо узнать, как работает реле напряжения.

Принцип работы регулятора напряжения

Значения напряжения постоянно измеряются регулятором. Нижний порог напряжения регулируется левой кнопкой, верхний, соответственно, – правой. Максимально и минимально допустимые значения устанавливаются самостоятельно.

Когда уровень напряжения резко поднимается или опускается, реле размыкает силовой контакт и отключает фазу. Таким образом, регулятор разрывает связь между внутренней проводкой и внешнюю сетью, то есть, автоматически отключает питание. Регулятор напряжения срабатывает очень быстро – за 0,02 секунды.

К сожалению, реле напряжения не способны уберечь от удара молнии и предотвратить его последствия.

Виды регуляторов напряжения

Существует несколько видов реле напряжения. Классифицируются реле по нагрузке, которую они способны выдержать. Нагрузка составляет от 16 А до 80 А (чем больше сила этой нагрузки, тем мощнее реле). В доме или квартире своими руками лучше всего подключить регулятор с силой тока до 40 А.

Регуляторы напряжения можно подключить в одну розетку, а можно для всего дома. Наиболее выгодный и разумный вариант – это подключить реле своими руками для контроля электроэнергии всего дома или квартиры. Помните, что реле должно быть рассчитано на ток, который больше тока вводного автомата.

Устанавливаются регулятор напряжения в распределительный щит или вне его, но желательно, чтобы он находился вблизи счетчика. Подключение регулятора производится только после подключения счетчика.

Виды подключения реле напряжения для однофазных сетей; схемы подключения

Чаще всего в домах и квартирах используются такие виды схем подключения регулятора напряжения:

  • Схема 1 – нагрузкой управляют сами контакты, через них проходит весь ток, который потребляет подключенная к сети техника
  • Схема 2 – регулятор напряжения управляется обмоткой контактора, нагрузку необходимо подключить к сети через силовые контакты

Как подключить своими руками реле напряжения дома или в квартире

В комплекте с регулятором напряжения обязательно должны быть схема с инструкцией.

Если их нет, то лучше не покупать такое реле.

При подключении реле своими руками в доме или квартире, помимо схемы и самого реле, вам нужны будут следующие инструменты:

  • провод с сечением 6 мм (также подойдет с сечением 4 мм)
  • железная пластина
  • саморезы
  • DIN-рейка
  • плоскогубцы
  • индикатор
  • отвертка

Для начала выключите все электроприборы в доме, а также выключите пробки. Затем вблизи автоматов необходимо будет прикрепить DIN-рейку, используя саморезы. На задней стенке реле находятся специальные защелки – этими защелками прикрепите регулятор к DIN-рейке. Найдите и измерьте индикатором фазу на контактах входящих автоматов и разрежьте фазный провод в том месте, где входной автомат соединяется с квартирой.

Идущий в дом провод соедините с контактом «IN» на реле напряжения, а к контакту «OUT» необходимо будет подключить часть кабеля, которая идет из дома. После этого возьмите маленький кусочек другого провода. Один его конец соедините с проводом «ноль» на автомате, а второй – с отверстием «N» на реле. После всего этого можно будет включить питание.

Работа с электросетями небезопасна

. Если нет навыков работы с электропроводкой, лучше заказать услуги электрика через портал YouDo. Оформить заказ на сайте можно в считанные минуты, а специалисты Юду прибудут оперативно, работу выполнят профессионально и недорого.

Реле регулятора напряжения генератора: устройство и принцип работы

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.

Рис. 1 Реле регулятор напряжения генератора

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Поэтому замена реле регулятора генератора должна производится при недозаряде и перезаряде аккумулятора, горящей лампочке, мигании фар и прочих перебоях электроснабжения бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

  • аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
  • генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

  • при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
  • электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
  • в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

  • подстройка тока в обмотке возбуждения
  • выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
  • отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

  • внешние – повышают ремонтопригодность генератора
  • встраиваемые – в пластину выпрямителя или щеточный узел
  • регулирующие по минусу – появляется дополнительный провод
  • регулирующие по плюсу – экономичная схема подключения
  • для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
  • для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
  • двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
  • трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
  • многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
  • транзисторные – в современных авто не используются
  • релейные – улучшенная обратная связь
  • релейно-транзисторные – универсальная схема
  • микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
  • интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Рис. 7 Выносное реле

Рис. 8 Реле встроено в щеточный узел

Рис. 9 Регулятор двухуровневый

Рис. 10 Реле трехуровневое

Рис. 11 Регулятор транзисторно-релейный

Рис. 12 Схема реле микроконтроллерного

Рис. 13 Регулятор интегральный

Внимание: Без доработки схемы «плюсовой» и «минусовой» регулятор напряжения являются не взаимозаменяемыми приборами.

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

  • отсечка аккумулятора во время стоянки машины
  • ограничение максимального тока на выходе генератора
  • регулировка напряжения для обмотки возбуждения

Рис. 14 Регулятор напряжения генератора постоянного тока

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Рис. 15 Реле для генератора переменного тока

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине.

Например, если выносное реле подключено к катушке зажигания, его работа будет направлена на регулировку напряжения лишь на этом участке бортовой сети. Поэтому, прежде чем узнать, как проверить реле выносного типа, следует убедиться, что оно подключено правильно.

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

  • при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
  • если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Рис. 16 Схема включения регулятора в разрыв плюсового провода

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

  • через реле проходит электрический ток
  • возникающее магнитное поле притягивает рычаг
  • сравнивающим устройством служит пружина с заданным усилием
  • при увеличении напряжения контакты размыкаются
  • на возбуждающую обмотку поступает меньший ток

Рис. 17 Механический регулятор напряжения

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

  • делитель напряжения собран из резисторов
  • стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

  • напряжение выходит с генератора на специальную схему через делитель
  • информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
  • сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Рис. 18 Трехуровневый регулятор

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Переключатели лето/зима находятся либо на корпусе регулятора напряжения, либо этим обозначением подписаны соответствующие разъемы, которые нужно найти и подсоединить к ним проводку в зависимости от сезона.

Рис. 19 Регулятор напряжения с зимними и летними клеммами

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

  • вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
  • затем можно подсоединять клемму Б реле регулятора с «+» генератора
  • вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
  • заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
  • амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Рис. 20 Подключение генератора на примере ВАЗ

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

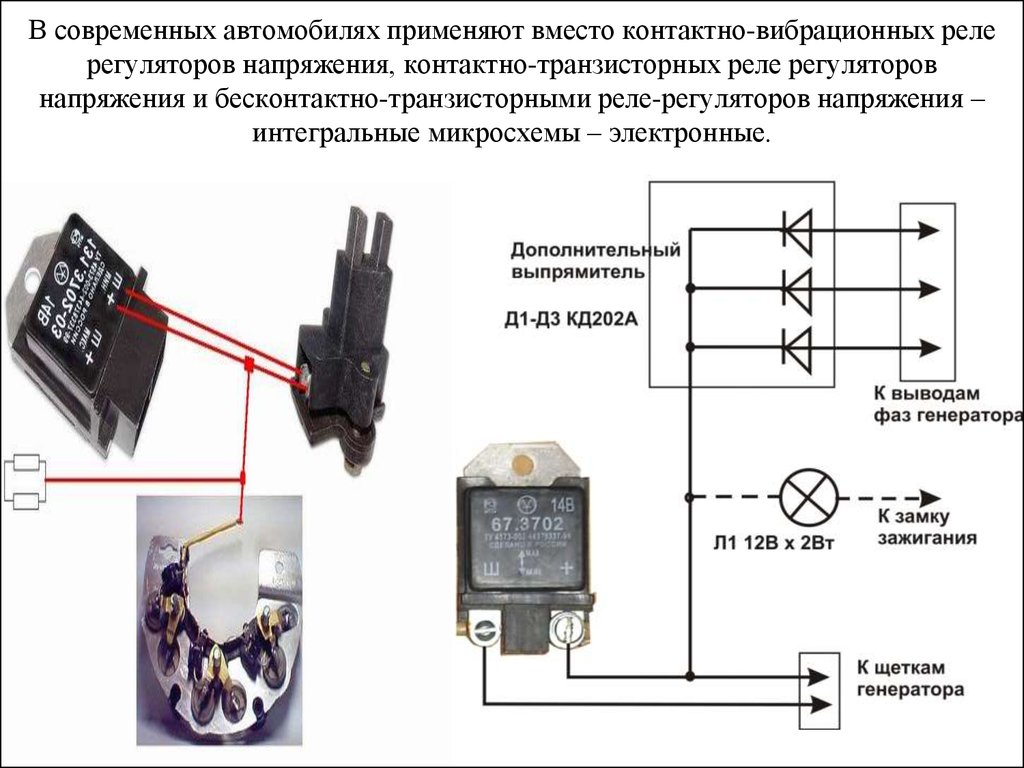

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

  • на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
  • в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания.
Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

  • вопрос крепления корпуса автолюбитель решает самостоятельно
  • аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
  • выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Рис. 21 Замена штатного реле трехуровневым регулятором

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

  • двигатель заводится
  • напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

  • при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
  • после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

  • она горит при незапущенном генераторе
  • гаснет после его запуска
  • проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Диагностика реле регулятора

Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:

  • перезаряд – выкипает электролит, раствор кислоты попадает на детали кузова
  • недозаряд – ДВС не запускается, лампы горят в пол накала

Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.

Встроенного

Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:

  • после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
  • при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке
  • диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
  • «минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
  • «плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
  • тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
  • в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
  • при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле

Рис. 22 Диагностика реле встроенного

В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.

Провод, управляющий тахометром (маркировка W только на реле для дизелей) прозванивается мультиметром в режиме тестера. На нем должно быть сопротивление около 10 Ом. При снижении этого значения провод «пробит», его следует заменить новым.

Выносного

Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).

Рис. 23 Диагностика выносного регулятора напряжения

Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

4 схемы на Регулятор напряжения своими руками 0-220в

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

  1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

  1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

  1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

  1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

а,а,б,а.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

СНиП 3.05.06-85

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров

VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним

симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

СНиП 3.05.06-85

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

  1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
  2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
  3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера.
    Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то

динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

СНиП 3.05.06-85

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе

симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

  1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
  2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

  • Первый вывод – входной сигнал.
  • Второй вывод – выходной сигнал.
  • Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

СНиП 3.05.06-85

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

  1. КР1157 – отечественная микросхема, с пределом по входному сигналу  до 25 вольт и током нагрузки не выше 0.1 ампер.
  2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
  3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
  4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

  1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
  2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
  3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
  4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

СНиП 3.05.06-85

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

СНиП 3.05.06-85

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.

СНиП 3.05.06-85

Схема 4.

Схема, предназначенная для управления уровнем освещения в комнате. Может регулировать степень накала лампочки. Выполнена на основе одного тиристора, который управляется диммером. Поворотом ручки резистора, изменяется воздействие на ключевой вывод тиристора, что изменяет его пропускную способность по электрическому току.

СНиП 3.05.06-85

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Название Мощность Напряжение стабилизации Цена Вес Стоимость одного ватта
Module ME 4000 Вт 0-220 В 6.68$ 167 г 0.167$
SCR Регулятор 10 000 Вт 0-220 В 12.42$ 254 г 0.124$
SCR Регулятор II 5 000 Вт 0-220 В 9. 76$ 187 г 0.195$
WayGat 4 4 000 Вт 0-220 В 4.68$ 122 г 0.097$
Cnikesin 6 000 Вт 0-220 В 11.07$ 155 г 0.185$
Great Wall 2 000 Вт 0-220 В 1.59$ 87 г 0.080$

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Подборка тематических выдержек из статей

Как подключить регулятор напряжения генератора

Регулятор напряжения является важным компонентом системы зарядки вашего автомобиля. Как видно из названия, оно регулирует величину напряжения, генерируемого генератором переменного тока, чтобы обеспечить постоянное напряжение аккумулятора и электрооборудования вашего автомобиля. Напряжение от вашего генератора увеличивается и уменьшается в зависимости от скорости вращения генератора; Слишком высокое напряжение и перегорание предохранителей, если у вас нет регулятора. Большинство новых генераторов имеют внутренние регуляторы напряжения, то есть проводка не требуется, но если у вас есть внешний регулятор, вам необходимо подключить его к генератору и системе зажигания.

Шаг 1


Откройте капот своей машины. Убедитесь, что двигатель остыл, прежде чем подключать регулятор напряжения генератора.

Шаг 2


Снимите черный кабель аккумулятора с клеммы аккумулятора автомобиля с помощью гаечного ключа. Удалите красный кабель батареи, используя тот же метод.

Шаг 3


Найдите регулятор напряжения. Обычно он располагается выше или сбоку от генератора. Он имеет одну прямоугольную пластиковую розетку на задней панели, в которую входит вилка с четырьмя проводами.

Шаг 4


Найдите жгут проводов рядом с генератором и регулятором напряжения. На конце жгута есть пластиковая прямоугольная заглушка, к которой прикреплены четыре цветных провода. Коричневый провод идет к зажиганию, синий – это полевой провод и идет к генератору переменного тока, красный – к положительному датчику батареи, а белый – к статору генератора.

Шаг 5


Вставьте вилку в розетку на регуляторе напряжения. Его можно вставить только одним способом, чтобы вы не ошиблись.

Подключите красный кабель аккумулятора к положительной клемме аккумулятора с надписью «Pos». Подключите черный кабель аккумулятора к отрицательной клемме аккумулятора с надписью «Neg». Закройте капот автомобиля.

Предметы, которые вам понадобятся


Принцип работы и схема подключение генератора

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

  1. Аккумуляторная батарея
  2. Выход генератора «+»
  3. Выключатель зажигания
  4. Лампа-индикатор исправности генератора
  5. Помехоподавляющий конденсатор
  6. Положительные диоды силового выпрямителя
  7. Отрицательные диоды силового выпрямителя
  8. «Масса» генератора
  9. Диоды обмотки возбуждения
  10. Обмотки трех фаз статора
  11. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
  12. Обмотка возбуждения (ротор)
  13. Регулятор напряжения

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 типа 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить напряжение отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметром

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного напряжения, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

  1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
  2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
  3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
  4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

схема подключения, как проверить, признаки неисправности

Автор: Виктор

Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

  1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
  2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
  3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
  4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
  5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
  6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13. 6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

  1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
    Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
  2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
  3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
  4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

1. Двухуровневый РН для автомобиля ГАЗ
2. Трехуровневый РН фирмы «Совет автоэлектрика»

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

  1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
  2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
  3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

 Загрузка …

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Регулятор напряжения Я120М1



Общие сведения:

Регулятор напряжения Я120М1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: МАЗ, КАМАЗ и др. с генераторами Г273, 21.3771 и их модификациями.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я120М1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля.

Рабочий режим регулятора — S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.



Технические данные:

Диапазон рабочих температур, °С

-45.. +100

  Напряжение регулирования с АБ* при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме «З», В

28,0 ± 0,3

Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме «Л», В

27,6 ± 0,2

  Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax** в режиме «З», В

28,0 ± 0,4

Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax в режиме «Л», В

27,6 ± 0,4

  Максимальный ток выходной цепи, А

5,0

  Термокомпенсация Uрег, мВ/°С

-6,0 ± 3,0

  Остаточное напряжение на выходе «Ш», типовое, с датами выпуска до 2015 / модификация 2015 г. , В

0,9 / 0,12

  Максимально допустимое длительное воздействие повышенного напряжения питания, В

36,0

  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В

50,0

  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, в составе генератора, В

230,0

* — АБ — аккумуляторная батарея
** — Согласно техническим условиям на изделие

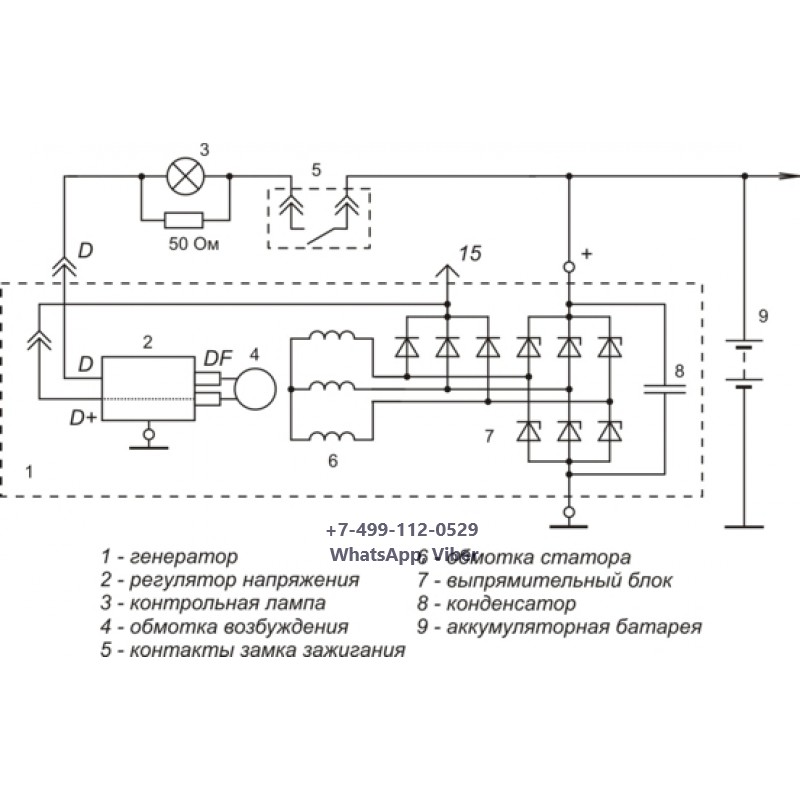

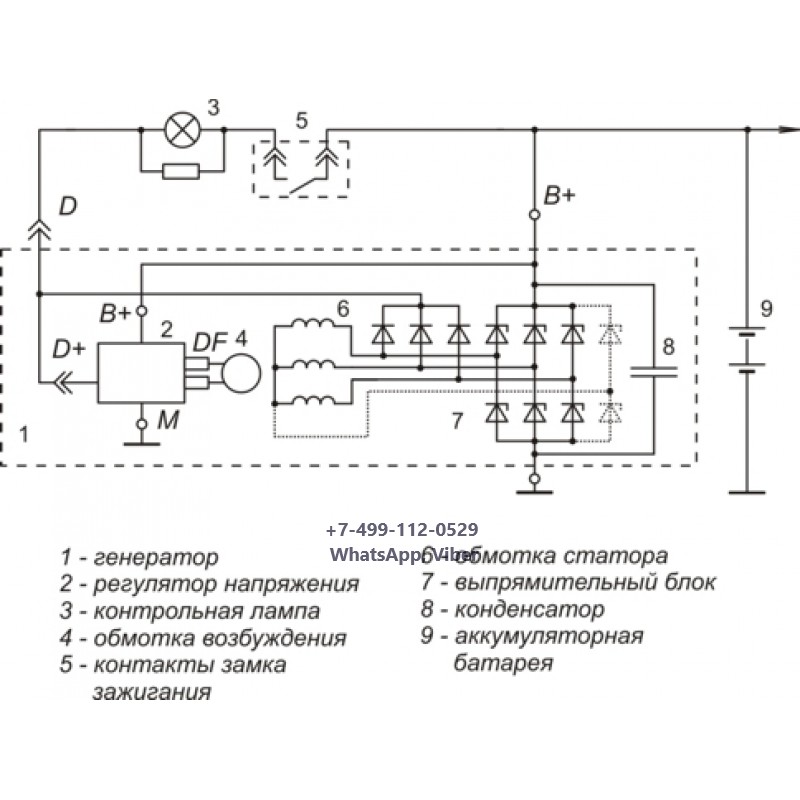

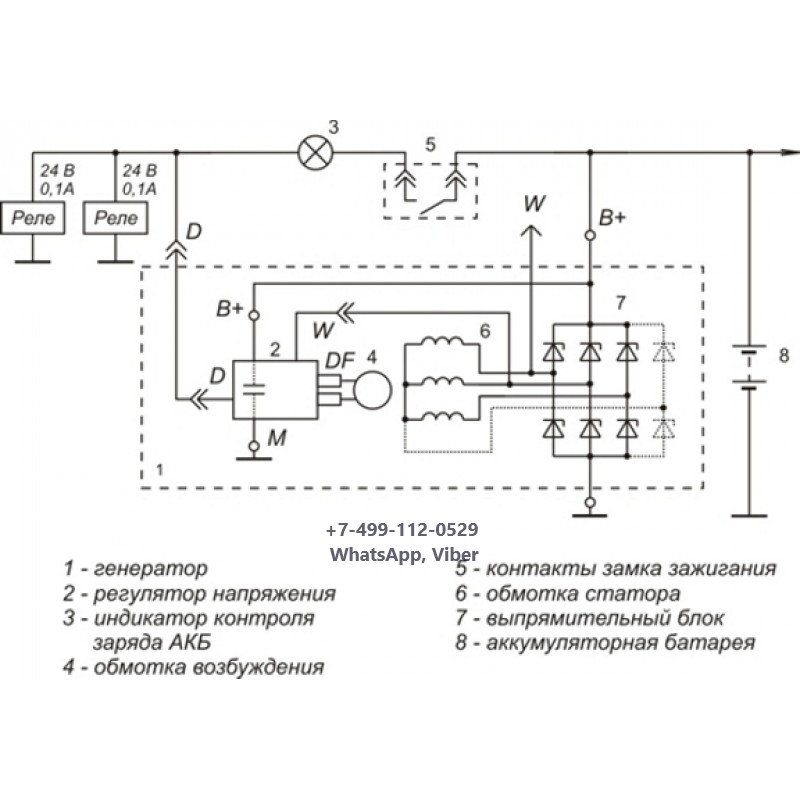

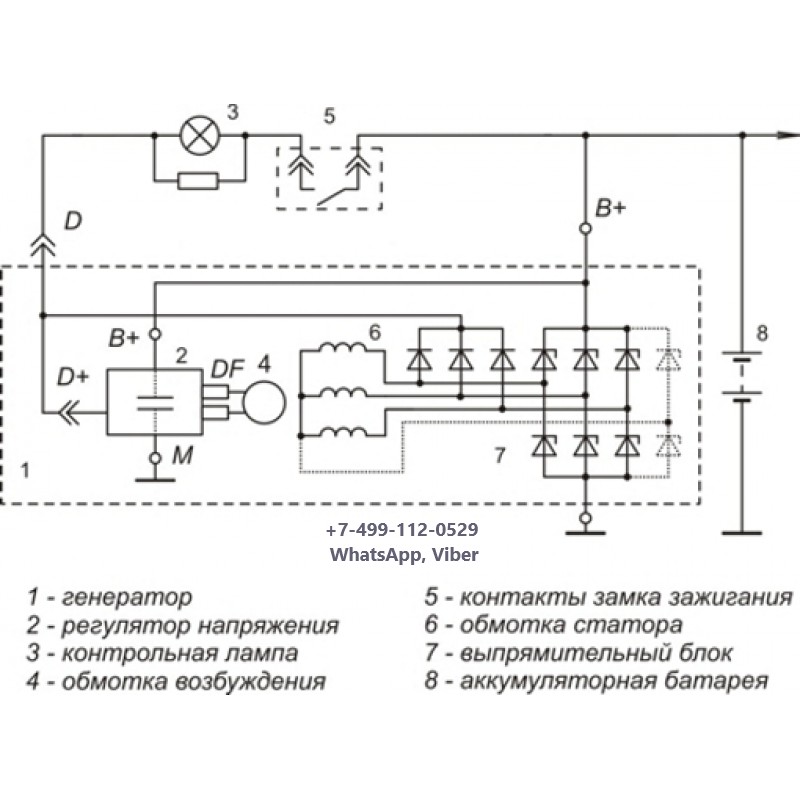

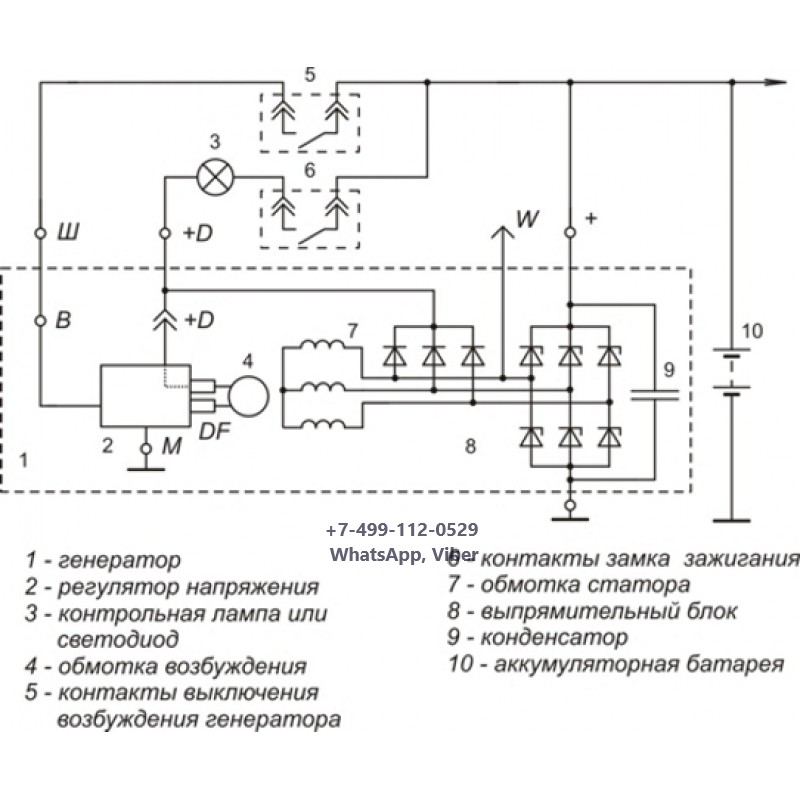

Схема включения в составе генераторной установки:





Габаритный чертеж:



Как использовать регуляторы напряжения в цепи

Введение

В этом уроке мы рассмотрим, как использовать регулятор напряжения в цепи!

Стабилизаторы напряжения

предназначены для поддержания и стабилизации уровней напряжения. Регуляторы присутствуют в большинстве электронных устройств и могут использоваться для понижения и управления выходным напряжением от источника высокого напряжения, рассеивая избыточную энергию в виде тепла. Это отлично подходит для приложений, где вам нужно несколько дискретных напряжений для разных устройств в одной цепи, поскольку вы можете использовать регуляторы напряжения для понижения напряжения от одного источника с более высокой выходной мощностью!

Большинство регуляторов напряжения имеют 3 контакта:

Вход — это входное напряжение от исходного источника.Например аккумулятор или блок питания. Вы подаете выход этого устройства на вход регулятора. Вход всегда должен быть как можно более чистым и всегда должен быть больше, чем требуемое выходное напряжение. Большинство регуляторов напряжения имеют минимальное указанное входное напряжение, поэтому убедитесь, что вы его соблюдаете (иначе выходная мощность может быть ниже ожидаемой)

Земля — ​​требуется общая земля между входным и выходным напряжениями. Он должен подключаться к земле в цепи и необходим для работы регулятора.

Выход — выходной контакт выдает регулируемое напряжение.

Как использовать в цепи регуляторы напряжения?

Как работают регуляторы напряжения — это отдельная тема, поэтому здесь мы не будем останавливаться на ней. Достаточно сказать, что регуляторы напряжения — это, по сути, рассеиватели напряжения, которые преобразуют избыточное напряжение в тепло. Более высокое входное напряжение приведет к более горячему регулятору напряжения, так как он будет труднее избавляться от этого избыточного напряжения, поэтому пользователи должны знать об этом!

Ваша настенная розетка выдает переменный ток, в то время как большинство электроприборов питаются постоянным током.Одна из функций источника питания — понижать и преобразовывать этот сигнал переменного тока в постоянный, однако в зависимости от качества используемого источника питания на линии может оставаться «шум», и это может вызвать проблемы для регуляторов напряжения.

Если ваш регулятор расположен на расстоянии более 25 см (10 дюймов) от источника питания, вам необходимо добавить конденсаторы на вход (0,33 мкФ) и выход (0,10 мкФ), чтобы отфильтровать любой остаточный шум переменного тока в линии. Стабилизаторы напряжения работают наиболее эффективно, когда на них подается чистый сигнал постоянного тока, и этот байпасный конденсатор помогает уменьшить любые пульсации переменного тока.По сути, они действуют, чтобы замкнуть шум переменного тока сигнала напряжения на землю и фильтровать только постоянное напряжение в стабилизаторе.

Эти два конденсатора не обязательно требуются, и их можно не устанавливать, если вас не слишком беспокоит уровень шума в линии, например если добавляете несколько светодиодов с резисторами. Однако, если вы создаете что-то вроде зарядного устройства для мобильного телефона или используете выход для логической оценки, вам понадобится хорошая чистая линия постоянного тока, поэтому мы рекомендуем включить конденсаторы!

0. Керамический конденсатор 33 мкФ следует подключать после источника напряжения и перед входом регулятора напряжения. Второй конденсатор, керамический конденсатор 0,1 мкФ, должен быть подключен после выхода регулятора напряжения.

В схеме выше у нас есть источник 12 В, который нам нужно стабилизировать до 5 В, чтобы наш светодиод заработал! GND в этой цепи — это просто отрицательная сторона этого источника 12 В.

Первый конденсатор емкостью 0,33 мкФ замыкает любые помехи переменного тока в линии на землю и очищает сигнал на входе нашего регулятора.Регулятор в этой схеме представляет собой регулятор TS7805CZ (5 В 1 А), который затем понижает сигнал напряжения 12 В до 5 В и подает его на выход.

Конденсатор 0,1 мкФ затем очищает сигнал постоянного тока, что оставляет нам хороший чистый источник 5 В. Мы можем использовать для питания любых устройств на 5 В, в данном случае светодиода, но вы можете подключить любое устройство на 5 В на этом этапе!

При использовании регуляторов напряжения в цепи необходимо помнить следующее:

  • Всегда дважды проверяйте выходное напряжение с помощью мультиметра перед подключением вашей цепи. Последнее, что вы хотите сделать, это взорвать свое устройство 5 В, по ошибке пропустив через него большое напряжение
  • Большинство регуляторов имеют только 3 порта (IN / OUT / GND). Если контактов больше, убедитесь, что вы знаете, что они делают и требуются ли какие-либо посторонние компоненты.
  • Избыточное напряжение рассеивается регулятором в виде тепла, поэтому будьте осторожны при проектировании и использовании схем. Если вы понижаете большое напряжение, регулятор будет выделять больше тепла, и вам может потребоваться радиатор, чтобы гарантировать, что ваш регулятор не перегорит.Если он кажется слишком горячим, вероятно, он слишком горячий!

Что такое регулятор напряжения и как он работает?

Большинству интегрированных ИС требуется постоянное напряжение, с которым они могли бы работать. Будь то простой логический вентиль или сложный микропроцессор, у них есть собственное рабочее напряжение. Наиболее распространенные рабочие напряжения — 3,3 В, 5 В и 12 В. Хотя у нас есть батареи и адаптеры постоянного тока, которые могут действовать как источник напряжения, в большинстве случаев они не могут быть напрямую подключены к нашей схеме, поскольку напряжение от них не регулируется.

Скажем, например, у нас есть батарея на 9 В, но нам нужно активировать реле 5 В, которое, очевидно, работает на 5 В. Что мы здесь делаем?

Что такое регулятор напряжения и почему мы его используем?

Вспомните школьные годы, нас учили, что на резисторах падает напряжение. Разве не было бы простым решением просто использовать резисторы для падения напряжения в соответствии с законом Ома? Но затем на резисторах падает напряжение в зависимости от протекающего через них тока.В тот момент, когда ваш компонент начинает потреблять меньше тока, напряжение резко возрастает и убивает его.

Вам нужно что-то получше — напряжение не должно зависеть от тока нагрузки, по крайней мере, не сильно. Следующее простейшее решение, которое приходит вам в голову, — это делитель напряжения. Для этого нужны два резистора, но, эй, если их можно втиснуть, они также могут работать. Еще одна неприятная проблема — в тот момент, когда ваш компонент начинает потреблять слишком большой ток, выход делителя проседает — верхний резистор не может удовлетворить текущую потребность.Теперь вы действительно начинаете желать, чтобы вы узнали об этом в школе. Вы можете исправить это, уменьшив номиналы резисторов, но это заставит два резистора потреблять слишком большой ток, что, вероятно, разрушит ваш текущий бюджет и станет слишком горячим с непосредственным риском отказа.

Что еще можно было сделать? Усиление! Конечно, вам пришлось потратить на это много часов лекций! Почему бы не добавить транзистор NPN в качестве повторителя напряжения? Делитель напряжения смещения можно подключить к базе, вход шины 12 В к коллектору, а выход к компоненту к эмиттеру, и бинго, вы решили проблему!

Конечно, исправление работает, но оставляет у вас неприятное ощущение — вы использовали три части, и при тестировании обнаруживаете, что сбои в шине питания 12 В идеально воспроизводятся на выходе. Конечно, это усилитель, у него нет интеллекта для автокомпенсации. Вы можете заменить нижний резистор делителя напряжения на стабилитрон, но ток, необходимый для правильного смещения стабилитрона (против таких вещей, как температурные коэффициенты и дрейф), почти равен потреблению вашего компонента, что совершенно бессмысленно.

Нет лучшего способа сделать это? Разве нет волшебного черного ящика, в котором было бы все необходимое для эффективного сброса напряжения? Миллионы EEE по всему миру пережили подобные периоды стресса (включая меня!).Конечно, не все проблемы связаны с падением напряжения, но подобные ситуации обычны в лабораториях EEE повсюду!

Но вам повезло — нужный вам компонент существует. Фактически, это одна из первых коммерческих реализаций технологии IC (не считая операционных усилителей) — скромный стабилизатор напряжения .

Если вы когда-нибудь посмотрите техническое описание регулятора напряжения, вы будете поражены схемой, в которой они были упакованы, чтобы понижать напряжение и поддерживать его в чистоте — хороший стабильный регулятор напряжения, усилители с обратной связью и компенсацией. — приличный силовой каскад.Конечно, если мы смогли вместить столько технологий в эти наши телефоны, почему бы не сделать регулировку напряжения в красивом корпусе TO-92?

Они становятся лучше с каждым днем ​​- некоторые из них потребляют не более нескольких наноампер, то есть тысячных миллионных ампер! Более того, другие поставляются с защитой от короткого замыкания и перегрева, что делает их надежными.

Регуляторы напряжения — подробный обзор

Как мы видели в разделе выше, основная задача регулятора напряжения — понижать большее напряжение до меньшего и поддерживать его стабильность, поскольку это регулируемое напряжение используется для питания (чувствительной) электроники.

Регулятор напряжения в основном представляет собой усиленный эмиттерный повторитель, подобный описанному выше — транзистор, подключенный к стабильному опорному источнику, который выдает постоянное напряжение, понижая остальное.

Они также имеют встроенный усилитель ошибки, который измеряет выходное напряжение (снова через делитель), сравнивает его с опорным напряжением, вычисляет разницу и соответственно управляет выходным транзистором. Это далеко от делителя напряжения, который точно воспроизводит входной сигнал, хотя и немного меньше.Вы не хотите, чтобы пульсации переменного тока накладывались на вашу шину постоянного напряжения.

Желательно иметь транзистор с высоким коэффициентом усиления, так как управлять силовыми транзисторами очень сложно, с жалким коэффициентом усиления в диапазоне двух цифр. Это было преодолено с помощью транзисторов Дарлингтона, а в последнее время — полевых МОП-транзисторов. Поскольку для управления этими типами требуется меньший ток, общее потребление тока снижается. Это дополняется тем фактом, что внутренний источник опорного напряжения также потребляет очень небольшой ток.

Ток, который регулятор потребляет для управления всей этой внутренней схемой, когда выход не нагружен, называется током покоя. Чем меньше ток покоя, тем лучше.

Эти регуляторы построены с использованием трех транзисторов на силовом выходном каскаде — два из них в конфигурации Дарлингтона, а другой — в качестве устройства ограничения тока. Последовательные переходы CE в сумме дают падение напряжения на регуляторе около 2 В.

Это напряжение известно как напряжение падения, напряжение, ниже которого регулятор перестает регулировать.

Вы можете найти устройства, называемые LDO-стабилизаторами или стабилизаторами с малым падением напряжения, с падением напряжения около 0,4 В, поскольку они используют переключатель MOSFET.

Три терминала регулятора

Хватит разговоров, теперь перейдем к номерам деталей.

Наиболее распространенной серией регуляторов напряжения является серия 78ХХ .Две цифры после 78 представляют собой выходное напряжение регулятора, например, 7805 — это регулятор 5 В, а 7812 — регулятор 12 В. Выходные напряжения, доступные с фиксированными регуляторами, охватывают широкий диапазон от 3,3 В до 24 В с хорошими значениями, такими как 5 В, 6 В, 9 В, 15 В и 18 В.

Стабилизаторы этой серии отлично подходят для большинства целей, они могут выдерживать почти 30 В на входе и, в зависимости от корпуса, выходной ток до 1 А. Они исключительно просты в использовании — подключите входной контакт к входному напряжению, а выходной контакт — к устройству, которому требуется более низкое напряжение, и, конечно же, контакт заземления к земле.

Здесь развязывающие конденсаторы необязательны, поскольку усилители обратной связи «отклоняют» входную пульсацию и шум, следя за тем, чтобы они не передавались на выход. Однако, если ваше устройство потребляет более нескольких десятков миллиампер, рекомендуется не менее 4,7 мкФ на входе и выходе, предпочтительно из керамики.

Интересная вещь, которую делают люди, — на этих регуляторах делают примитивные зарядные устройства для телефонов. Просто подключите батарею 9 В ко входу и соответствующий USB-разъем к выходу, и вуаля, у вас есть аварийное зарядное устройство для телефона.Эта конструкция достаточно прочная, так как на микросхеме встроена термозащита.

Хорошая особенность таких регуляторов напряжения заключается в том, что их распиновка практически универсальна, поэтому возможна их замена. В настоящее время большинство «транзисторных» корпусов на печатных платах представляют собой регуляторы напряжения, которые можно использовать для других проектов, поскольку они очень просты в использовании.

Увеличение выходного тока регуляторов напряжения

Одним из ограничений, которое быстро преодолевает полезность, является выходной ток, который сильно ограничен корпусом и способом его установки.

Существуют сильноточные варианты этих регуляторов, но их сложно найти.

Единственные устройства, способные выдавать большие токи, — это импульсные преобразователи постоянного тока в постоянный, но показатели выходного шума ужасны.

Можно спроектировать собственный сильноточный линейный стабилизатор, но в конечном итоге вы столкнетесь со всеми проблемами, упомянутыми выше.

К счастью, есть способ «захватить» стандартный регулятор с помощью нескольких дополнительных деталей и увеличить выходной ток.

Большинство этих модификаций включают добавление обходного транзистора через стабилизатор и управление базой с входом, как показано на рисунке ниже.

Регулируемые регуляторы

Три концевых стабилизатора довольно хороши и просты в использовании, но что, если вам нужно нестандартное выходное напряжение, такое как 10,5 В или 13 В?

Конечно, более или менее возможно взломать фиксированные регуляторы, но требуемая схема довольно сложна и превосходит основную цель простоты.

Существует

устройств, которые могут выполнять эту работу за нас, самым популярным из которых является LM317.

LM317 похож на любой другой линейный регулятор с входным и выходным контактами, но вместо контакта заземления есть контакт, называемый «Adjust». Этот вывод предназначен для получения обратной связи от делителя напряжения на выходе, чтобы на выводе всегда было 1,25 В, изменяя значения сопротивления, мы можем получить разные напряжения. В техническом описании даже сказано: «устраняет запасы множества фиксированных напряжений», но, конечно, это применимо только в том случае, если вы можете позволить себе иметь эти два резистора на борту.

В таких регулируемых регуляторах хорошо то, что при небольшом изменении конфигурации они могут также служить в качестве источников постоянного тока.

Подключив резистор к выходному контакту, а регулировочный штифт к другому концу резистора, как показано на рисунке, регулятор пытается поддерживать постоянное напряжение 1,25 В на выходном резисторе и, следовательно, постоянный ток на выходе. Эта простая схема довольно популярна среди диодных лазеров.

Фиксированные стабилизаторы тоже могут это делать, но напряжения падения неоправданно высоки (фактически, номинальное выходное напряжение). Однако они сработают в крайнем случае, если вы в отчаянии.

Ограничения регулятора напряжения

Самым большим преимуществом линейных регуляторов является их простота; больше нечего сказать.

Однако, как и все хорошие чипы, у них есть свои ограничения.

Линейные регуляторы работают как переменный резистор с обратной связью, сбрасывая ненужное напряжение.При рисовании того же тока, что и нагрузка. Эта потраченная впустую энергия преобразуется в тепло, что делает эти регуляторы горячими и неэффективными при высоких токах.

Например, регулятор 5 В с входом 12 В, работающий на токе 1 А, имеет потерю мощности (12 В — 5 В) * 1 А, что составляет 7 Вт! Это много потраченной впустую энергии, а КПД всего 58%!

Значит, при больших перепадах входного-выходного напряжения или при больших токах регуляторы имеют жалкую энергоэффективность.

Проблема дифференциального напряжения на входе-выходе может быть решена путем последовательного подключения нескольких регуляторов с уменьшением выходных напряжений (до желаемого значения напряжения), так что напряжение падает ступенчато. Хотя общая рассеиваемая мощность такая же, как при использовании одного регулятора, тепловая нагрузка распределяется по всем устройствам, снижая общую рабочую температуру.

Ограничения мощности и эффективности можно преодолеть, используя импульсный источник питания, но выбор зависит от приложения, нет четких правил относительно того, где и какой тип источника питания использовать.

Основы электроники: регулятор напряжения

Создание регулятора напряжения

Теория предыстории: как работает регулятор напряжения?


Название говорит само за себя: регулятор напряжения.Аккумулятор в вашем автомобиле, который заряжается от генератора переменного тока, розетка в вашем доме, которая обеспечивает все необходимое вам электричество, сотовый телефон , который вы, вероятно, будете держать под рукой каждую минуту дня, все они требуют определенного напряжения, чтобы функция. Колеблющиеся выходы, превышающие ± 2 В, могут привести к неэффективной работе и, возможно, даже к повреждению ваших зарядных устройств. Колебания напряжения могут происходить по разным причинам: состояние электросети, включение и выключение других приборов, время суток, факторы окружающей среды и т. Д.Из-за необходимости постоянного постоянного напряжения введите регулятор напряжения.

Регулятор напряжения — это интегральная схема (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения нагрузки или входного напряжения. Это можно сделать разными способами, в зависимости от топологии схемы внутри, но для того, чтобы этот проект оставался базовым, мы в основном сосредоточимся на линейном регуляторе. Линейный регулятор напряжения работает, автоматически регулируя сопротивление через контур обратной связи, учитывая изменения как нагрузки, так и входа, при этом сохраняя постоянное выходное напряжение.

Микросхема стабилизатора напряжения в корпусе ТО-220 С другой стороны, для импульсных регуляторов
, таких как понижающий (понижающий), повышающий (повышающий) и понижающий-повышающий (повышающий / понижающий), требуется несколько дополнительных компонентов, а также повышенная сложность как различные компоненты повлияют на результат. Импульсные регуляторы намного более эффективны с точки зрения преобразования энергии, где эффективность играет большую роль, но линейные регуляторы очень хорошо работают как регуляторы напряжения в низковольтных приложениях.

В зависимости от приложения, стабилизатору напряжения может потребоваться больше внимания для улучшения других параметров, таких как пульсирующее напряжение на выходе, переходная характеристика нагрузки, падение напряжения и выходной шум.Такие приложения, как аудиопроекты, более чувствительны к шуму и помехам, поэтому потребуется дополнительная фильтрация, особенно в импульсных регуляторах, где пульсации на выходе могут быть значительными. Большую часть информации, включая схемы, можно найти в техническом описании микросхемы стабилизатора напряжения, с которой вы работаете, в разделе «Примечания по применению».


Указания по применению для регулятора 7805T У
Afrotechmods также есть информативное видео о работе с популярным регулятором напряжения LM317T для получения регулируемого выхода.


Проект

Комплект регулятора напряжения макетной платы — отличный набор для пайки для любого новичка. Он выдает чистое 5 В постоянного тока с максимальным выходным током 500 мА. Он способен принимать входное напряжение в диапазоне 6-18 В постоянного тока и имеет контакты, размер которых идеально подходит для любой стандартной макетной платы с шагом 0,1 дюйма.

В комплект входит:

(1) Печатная плата
(1) Выключатель питания
(1) Разъем питания постоянного тока 2,1 мм
(1) Электролитический конденсатор 10 мкФ
(1) 0.Монолитный конденсатор 1 мкФ
(1) Резистор 1 кОм
(1) Красный светодиодный индикатор питания
(1) Разъемы контактов
(1) Руководство пользователя

Вам понадобится:
• Паяльник
• Припой
• Резаки
• Блок питания от настенного адаптера 6-18В (Mean Well GS06U-3PIJ)


Комплект регулятора напряжения макетной платы Solarbotics 34020
Направление:

1. Резистор и конденсатор 0,1 мкФ:
Удалите ленту и согните выводы резистора, затем вставьте его в положение, обозначенное R1.Припаяйте его с другой стороны и отрежьте лишние выводы. Сделайте то же самое для конденсатора 0,1 мкФ в позиции C2. Неважно, каким образом эти детали установлены — они не поляризованные .

2. Регулятор напряжения и цилиндрический разъем:
Припаяйте регулятор напряжения в положение V-REG. Убедитесь, что сторона табуляции выровнена с жирной линией на символе — обратное направление не работает! Затем обрежьте лишние провода. Защелкните цилиндрический домкрат в положение B1 и припаяйте его на место.

Шаг 1 Шаг 2
3. Конденсатор 10 мкФ и индикатор питания:
Установите электролитический конденсатор 10 мкФ в положение C1. Позиционирование имеет решающее значение. Убедитесь, что более длинный провод входит в площадку, отмеченную (+). Убедитесь, что он находится в правильном положении, убедившись, что полоса на стороне конденсатора находится ближе всего к этикетке PWR. Сделайте то же самое со светодиодом; более длинный вывод входит в круглую площадку. Вы можете убедиться, что светодиод находится в правильном положении, заметив небольшую выемку на светодиоде на стороне символа светодиода с линией (рядом с квадратной площадкой).

4. Контакты переключателя питания и макетной платы:
Выключатель питания просто устанавливается в положение PWR. С выводами на макетной плате посложнее — они идут снизу, и их сложнее удерживать при пайке. Тщательно припаяйте их как можно ровнее вручную или, если вы уверены, вставьте длинную сторону контактов в макет так, чтобы они совпали с отверстиями в печатной плате, затем припаяйте их, пока макетная плата удерживает все выровненные.

Шаг 3 Шаг 4
5.Настройка Power Rails:
ЭТО ВАЖНО.
Если вы забудете это сделать, ваша доска не будет работать! Выберите, на какой стороне макета вы хотите установить плату (в этом примере мы используем левую сторону). Обратите внимание на полярность направляющих макетной платы «+» внизу и «-» вверху. Найдите, какой набор контактных площадок на плате соответствует этому расположению, и нанесите каплю припоя на маленькие полумесяцы.

Если вы планируете переключать полярность питания на направляющих, вы можете установить номер детали SWT7 на контактные площадки между контактными площадками. Не помещайте капли на подушечки, если вы это сделаете. Обратите внимание, что это не рекомендуемая модификация.

Подайте питание на плату от любого источника постоянного тока диаметром 2,1 мм с номинальным напряжением 6–18 В — не превышайте максимальное значение 35 В постоянного тока! Регулятор мощности нагревается при питании от более 12 В (это нормально). Если вы не хотите использовать его на макетной плате, используйте контактные площадки с маркировкой «+ -» на конце, ближайшем к гнезду цилиндра, для регулируемой выходной мощности 5 В.


Шаг 5
SWT7 Навесной

Вопросы для обсуждения


1. Какое влияние на выход цепи окажут тепло и шум?
2. Как конденсаторы помогают отфильтровывать помехи?
3. Каковы преимущества и недостатки линейных и импульсных регуляторов?

Как подключить регулятор напряжения трактора

by Ryan Hotchkiss

Hemera Technologies / PhotoObjects.net / Getty Images

Регулятор напряжения принимает ток от аккумулятора с колеблющимся напряжением и выдает постоянное напряжение.Генераторы на шесть вольт и генераторы переменного тока на 12 вольт требуют напряжения при напряжении. Колебания напряжения могут повредить эти электрические механизмы. Регулятор трактора принимает напряжение, обеспечиваемое аккумулятором, регулирует его, уменьшая его, и отправляет его на генератор переменного тока с постоянным объемом, который генератор передает на катушку. К правильной клемме регулятора необходимо подключить три провода.

Шаг 1

Приварите опору регулятора к раме трактора.Приварите опору между генератором или опорой генератора и корпусом катушки. Следуйте инструкциям по установке регулятора, чтобы правильно расположить крепление. Некоторые рекомендуют вертикальное крепление, а другие требуют горизонтального размещения.

Шаг 2

Присоедините регулятор к креплению. Прикрутите или прикрутите четыре угла регулятора к креплению. Обычно для этого требуется четыре винта или болта и четыре шайбы и гайки. Не затягивайте болты слишком сильно, иначе вы повредите корпус регулятора, особенно если корпус пластиковый.

Шаг 3

Подсоедините положительный провод кабеля аккумуляторной батареи — обычно красный — к регулятору. Подключите провод к клемме с маркировкой «B» (иногда эта клемма обозначается «BATT»). Подключите генератор или провод генератора к регулятору. Соответствующая клемма для провода генератора / генератора помечена буквой «A» или «G» (иногда «ARM» или «GEN»). Подключите провод возбуждения — провод катушки возбуждения — к клемме возбуждения на регуляторе. Буквы «F» или «FIE» обозначают полевой терминал.

Поляризуйте генератор или генератор переменного тока с помощью регулятора. Коснитесь одним концом перемычки клеммой аккумулятора на регуляторе. Коснитесь другим концом провода полевого терминала. Подержите его на терминале в течение одной секунды, затем снимите. Вы можете повредить регулятор, если будете удерживать перемычку между аккумуляторной батареей и полевыми клеммами более секунды.

Ссылки

Вещи, которые вам понадобятся

  • Регулятор
  • Крепление регулятора
  • Сварщик
  • Отвертка с плоской головкой
  • Набор головок
  • Перемычка
Другие статьи

7805 Работа и применение микросхемы регулятора напряжения

Введение

В этом руководстве мы рассмотрим одну из наиболее часто используемых ИС регуляторов, ИС регулятора напряжения 7805.Стабилизированный источник питания очень важен для некоторых электронных устройств, поскольку используемый в них полупроводниковый материал имеет фиксированную скорость тока, а также напряжение. Устройство может быть повреждено при отклонении от фиксированной ставки.

Одним из важных источников питания постоянного тока являются аккумуляторные батареи. Но использование батарей в чувствительных электронных схемах — не лучшая идея, поскольку батареи со временем разряжаются и теряют свой потенциал.

Кроме того, напряжение, обеспечиваемое батареями, обычно равно 1.2В, 3,7В, 9В и 12В. Это хорошо для цепей, требования к напряжению которых находятся в этом диапазоне. Но большая часть ИС TTL работает с логикой 5 В, и, следовательно, нам нужен механизм, обеспечивающий постоянное питание 5 В.

На помощь приходит микросхема стабилизатора напряжения 7805. Это ИС семейства линейных регуляторов напряжения 78XX, которые выдают на выходе стабилизированное напряжение 5 В.

Краткое описание регулятора напряжения 7805

7805 — это трехконтактная ИС линейного стабилизатора напряжения с фиксированным выходным напряжением 5 В, которая полезна в широком диапазоне приложений. В настоящее время микросхема стабилизатора напряжения 7805 производится компаниями Texas Instruments, ON Semiconductor, STMicroelectronics, Diodes incorporated, Infineon Technologies и т.д. ТО-3. Из них наиболее часто используется пакет TO-220 (он показан на изображении выше).

Вот некоторые из важных характеристик микросхемы 7805:

  • Она может обеспечивать до 1.Ток 5 А (с радиатором).
  • Имеет как внутреннее ограничение тока, так и функции теплового отключения.
  • Для полноценной работы требуется минимум внешних компонентов.

Схема выводов микросхемы регулятора напряжения 7805

Как упоминалось ранее, 7805 представляет собой трехконтактное устройство с тремя контактами: 1. ВХОД, 2. ЗАЗЕМЛЕНИЕ и 3. ВЫХОД. На следующем изображении показаны контакты типичной ИС 7805 в корпусе To-220.

Описание контактов 7805 приведено в следующей таблице:

PIN NO. PIN ОПИСАНИЕ
1 INPUT Pin 1 является INPUT Pin. На этот вывод подается положительное нерегулируемое напряжение.
2 ЗАЗЕМЛЕНИЕ Контакт 2 является контактом ЗАЗЕМЛЕНИЯ. Это общее как для ввода, так и для вывода.
3 ВЫХОД Контакт 3 является ВЫХОДНЫМ контактом. На этот вывод микросхемы поступает регулируемый выход 5В.

Базовая схема 7805

Как я ранее говорил о регулируемом источнике питания как об устройстве, которое работает с постоянным напряжением и может постоянно поддерживать свой выход при фиксированном напряжении, даже если есть значительные изменения во входном напряжении постоянного тока.

Согласно спецификации 7805 IC, базовая схема, необходимая для работы 7805 в качестве полноценного регулятора, очень проста. Фактически, если входной источник питания представляет собой нерегулируемое постоянное напряжение, все, что вам нужно, — это два конденсатора (даже они не являются обязательными в зависимости от реализации).

На приведенной выше схеме показаны все компоненты, необходимые для правильной работы микросхемы 7805. Конденсатор 0,22 мкФ рядом со входом требуется только в том случае, если расстояние между микросхемой стабилизатора и фильтром источника питания велико. Кроме того, конденсатор 0,1 мкФ рядом с выходом не является обязательным, и если он используется, он помогает в переходных процессах.

В этой схеме VIN — это входное напряжение для 7805 IC, а источником может быть любая батарея нерегулируемого постоянного тока. VOUT — это выход микросхемы 7805, которая является регулируемым напряжением 5 В.

Как получить постоянный источник питания постоянного тока от переменного тока?

Хотя батареи могут использоваться в качестве входа для ИС регулятора напряжения 7805, мы сталкиваемся с определенными трудностями, такими как частая разрядка батарей и снижение уровней напряжения батареи в течение определенного периода времени.

Лучшая альтернатива использованию батарей — это подача нерегулируемого, но выпрямленного постоянного напряжения от источника переменного тока. Поскольку источник переменного тока легко доступен в качестве источника питания от сети, мы можем разработать схему для преобразования сети переменного тока в постоянный ток и предоставить ее в качестве входа для ИС регулятора напряжения 7805.

Принципиальная схема

На следующем изображении показана принципиальная схема получения регулируемого напряжения 5 В от сети переменного тока.

Необходимые компоненты
  • Понижающий трансформатор 230 В-12 В
  • Мостовой выпрямитель (или 4 PN диода — 1N4007)
  • Предохранитель 1 А
  • Конденсатор 1000 мкФ
  • 7805 Регулятор напряжения IC
  • Конденсатор 0,22 мкФ
  • Конденсатор
  • 1N4007 Диод

[Также читайте: Как сделать регулируемый таймер]

Рабочий

Источник переменного тока от сети сначала преобразуется в нерегулируемый постоянный ток, а затем в постоянный регулируемый постоянный ток с помощью эта схема. Схема состоит из трансформатора, мостового выпрямителя на диодах, линейного регулятора напряжения 7805 и конденсаторов.

Если вы заметили, работу схемы можно разделить на две части. В первой части сеть переменного тока преобразуется в нерегулируемый постоянный ток, а во второй части этот нерегулируемый постоянный ток преобразуется в регулируемый 5 В постоянного тока. Итак, давайте, имея это в виду, начнем обсуждение работы.

Сначала берется понижающий трансформатор с 230 В на 12 В, и его первичная обмотка подключается к сети.Вторичная обмотка трансформатора подключена к мостовому выпрямителю (можно использовать специальную ИС или комбинацию из 4 диодов 1N4007).

Между трансформатором и мостовым выпрямителем установлен предохранитель на 1 А. Это ограничит ток, потребляемый схемой, до 1 А. Выпрямленный постоянный ток от мостового выпрямителя сглаживается с помощью конденсатора емкостью 1000 мкФ.

Итак, на выходе конденсатора 1000 мкФ нерегулируется 12 В постоянного тока. Он подается на вход микросхемы регулятора напряжения 7805.7805 IC затем преобразует его в регулируемое напряжение 5 В постоянного тока, и выходной сигнал может быть получен на его выходных клеммах.

Важные моменты для микросхемы регулятора напряжения 7805

  • Первый важный момент, на который следует обратить внимание, это то, что входное напряжение всегда должно быть выше выходного напряжения (как минимум на 2,5 В).
  • Входной и выходной ток практически идентичны. Это означает, что когда на входе подается напряжение 7,5 В 1 А, на выходе будет 5 В 1 А.
  • Оставшаяся мощность рассеивается в виде тепла, поэтому с 7805 IC необходимо использовать радиатор, подобный показанному ниже.

Также прочтите соответствующий пост: Источник питания переменного напряжения от стабилизатора напряжения

7805 таблица данных регулятора напряжения IC: распиновка и примеры схем

Вот таблица 7805 популярного стабилизатора напряжения 5V IC и распиновка 7805.

Они предназначены для обеспечения постоянного напряжения . При питании от примерно 7,3 до 35 вольт.

Обычно мы хотим использовать стабильный источник напряжения.Который имеет более низкое напряжение, чем батареи.

Иногда в блоке питания трансформатора может быть высокое напряжение. Таким образом, это может вам помочь.

7805 — хорошее устройство для питания семейства цифровых интегральных схем TTL.

Идеально подходит для любой схемы, требующей очень стабильного источника питания 5 В .

7805 Распиновка и технические характеристики

7805 Распиновка

Внутри IC-7805 есть много компонентов, соединенных в принципиальную схему.

Это так много! Итак, в общем случае нам не нужно разбираться в этих устройствах.

Мы просто используем его, понимая его функции и ограничения.

Посмотрите:
7805 техническое описание внутренней схемы

Посмотрите 7805 Схема внутри

Сравните с простейшей схемой стабилитрона и транзисторного стабилизатора.
Входное напряжение: 12 В и выход: 5 В, 1 А. также.

Но после имеет несколько частей, чем версия IC. Всего только силовой транзистор на стабилитроне 5.6В и один резистор.

Базовая схема регулятора 78xx

Посмотрите на принципиальную схему регулятора 78xx. В спецификации 7805 указано, что C1 и C2 сохранят стабильность схемы. Для уменьшения шума, скачков напряжения и т. Д.

Принципиальная схема регулятора Basic 78xx

На самом деле, я пробовал без конденсаторов или только с одной микросхемой. Схема работает нормально.

Что лучше? Что вы выберете?

7805 Лист данных

Базовая характеристика
  • Типичное выходное напряжение: Типичное выходное напряжение 7805 обеспечивает 5 В.Некоторые модели могут обеспечивать от 4,8 до 5,2 В.
  • Регулировка нагрузки: Нагрузка обычно регулируется в пределах от 10 мВ до менее 50 мВ.
  • Пиковый выходной ток: Версия TO220 из 7805 подает на нагрузку более 1А. Но его алюминиевый радиатор устанавливается на соответствующий радиатор.
  • Внутренняя защита от перегрузки: Если регулятор 7805 IC работает слишком долго и начинает перегреваться. Специальная схема тепловой перегрузки автоматически отключит микросхему до тех пор, пока температура не вернется к безопасному уровню.
  • Минимальное входное напряжение для вывода 5 В: 7,3 В. ниже 7,3В микросхема может не обеспечивать стабильных 5 вольт.
  • Рабочий ток (IQ) составляет 5 мА .
  • Доступна внутренняя защита от тепловой перегрузки и тока короткого замыкания.
  • Температура перехода не более 125 градусов Цельсия.
  • Выпускается в корпусах ТО-220 и КТЕ.
  • Максимальное входное напряжение: 30 В постоянного тока, но более высокое напряжение необходимо для удержания тока и большей мощности.Значит, слишком жарко.

Итак, для некоторых вопросов: как от 24 В до 5 В с использованием схем 7805? или какая микросхема регулятора преобразует 24в в 5в? Вы попадете сюда.

Тогда см.

7805 Распиновка Будьте осторожны!

Другие версии 7805: 7805 имеет различные версии. Версия ТО-3 поставляется в цельнометаллическом корпусе для лучшего теплоотвода. Небольшая пластиковая версия TO-92 обеспечивает до 100 мА для цепей малой мощности.

В настоящее время мы часто будем видеть DPARK, т.к. это небольшой размер, подходящий для работы с SMD PCB.

Посмотрите на 2 популярных типа регуляторов IC. Оба отличаются только токовым выходом:

  • 7805. (TO-220) Это устройство на 5 В, 1 А. Мне это нравится. Потому что он может обеспечивать высокий ток, прост в установке и дешево.
  • Модель 78L05. (TO-92) Это устройство 5 В, 100 мА, которое выглядит как небольшой транзистор.

Эта ИС регулятора напряжения может подавать фиксированное или регулируемое напряжение от внешнего источника питания.

Прикрутите регуляторы 7805 к металлическому радиатору, используя отверстие вверху.

3 Важно для 7805

Есть 3 основных клавиши, вы должны знать о 7805 для бесперебойной работы.

  1. Замкнуть проводку —Подключает конденсаторы через регулятор для устранения колебаний.
  2. Достаточно радиатора — Вы можете удерживать палец на нем не менее 30 секунд или около того.
  3. Наименьший вход 5 В —Входное напряжение должно быть более 5 В на выходе. Потому что диодные мосты имеют напряжение 1,5 В. Тогда регулятор не менее 3.5в по нему (к соблюдению правила).

Прочтите ниже, чтобы получить это:

Типичные приложения

Мне нравятся многие схемы.

Они помогают мне расти в электронике, а вы?

Вы можете использовать его разными способами.

Регулятор с фиксированным выходом

Посмотрите на регулятор с фиксированным выходом 5 В.

Это просто, правда?

Помните:

Вы должны использовать байпасные конденсаторы (C1 и C2) для оптимальной стабильности и переходной характеристики и располагать их как можно ближе к ИС.

См. Типовой источник питания 7805

Конденсаторы C1-2200uF и C2 0,1uF должны быть установлены рядом с регулятором.

Входное напряжение должно быть выше выходного, чтобы учесть падение напряжения на мосту и стабилизаторе.
Минимум для выхода 5 В составляет 7 В переменного тока или 9 В постоянного тока.

Примечание: Любое подключение к входу переменного или постоянного тока в мост. Он автоматически настроится на правильную полярность. Это хорошо? Он позволяет подключать плату в обе стороны.

На схеме ниже показана схема регулятора 7805, построенная на макетной плате.

Это устройство открытого типа подходит только для очень низкого выходного тока, поскольку 7805 не имеет радиатора. Между выходом конденсатора емкостью 0,1 мкФ должны быть короткие выводы, чтобы предотвратить его внутренние колебания.

Источник питания 5 В 0,5 А с использованием микросхемы IC 7805

Посмотрите на схему ниже. Если у вас всего два диода, двухполупериодный выпрямитель и центральный отвод трансформатора. Это может быть отличным выбором для вас.

Также это схема регулятора фиксированного напряжения 5V 0.5A с использованием 7805.

По принципу работы

Я бы позволил сказать просто. Когда домашний источник электроэнергии переменного тока, 110 В, 230 В или 220 В, в зависимости от вашей страны, проходит через трансформатор, напряжение остается 9 В переменного тока .

Потом через диод для питания выпрямителя на DCVolt, и схему фильтра с конденсаторами.

Это напряжение около 12 В постоянного тока. Не работает через IC-7805, до нашего героя.

Прочтите другой веб-сайт: 7805 Datasheet Мне нравится видеть, как вы улучшаете электронику:

Для управления стабильным напряжением 5 В, которое также может предотвратить короткое замыкание.

Только что у меня есть небольшая схема, отлично готовая к использованию.


Схема печатной платы блока питания 5V 1A IC 7805 и схема всех компонентов.

Увеличение выходного напряжения

Это еще не все…

Представьте, что вам нужен блок питания 12 В. Но у вас всего 7805.Как дела?

Колин Митчелл сказал, что выходное напряжение источника питания может быть увеличено «домкратом».

Схема ниже выдает на выходе 12 В.

7805 работает: он всегда поддерживает напряжение 5 В между выходом и клеммой GND (общий).

Если общее напряжение увеличивается, выходное напряжение будет на 5 В.

Этот метод может обеспечить практически любое напряжение от 5 В до 30 В

Это полный спектр регуляторов.

Мы используем два резистора в РЕЖИМЕ РАЗДЕЛЯ НАПРЯЖЕНИЯ для определения выходного напряжения.

На резисторе R1-120 Ом всегда присутствует 5 Вольт.

И, если еще один резистор включен последовательно, на нем будет пропорциональное напряжение.

На принципиальной схеме At R2 — 180 Ом имеет 7В. Тогда на выходе получается всего 12 В.

Для увеличения или уменьшения напряжения необходимо заменить только один резистор в приведенной выше схеме. Мы используем R1 — 120 Ом сохраняем, а резистор R2 — 180 Ом заменяем.

Если увеличить до R2-Resistors:

  • резисторов 220 Ом, выходное напряжение будет 14В.
  • 330 Ом, выходное напряжение 18В.

Это даст регулируемое выходное напряжение.

Есть только одна проблема с регулируемым питанием.

Регуляторы 7805 должны иметь теплоотвод, чтобы они могли рассеивать тепло в худших условиях.

Кроме того, входное напряжение должно быть достаточным для обеспечения максимального выходного напряжения.

Формула регулятора напряжения 7805

Следующая формула используется, когда 5 В является номинальным выходным напряжением (выход к общему) фиксированного регулятора

Vout = 5 В + (5 В / R1 + IQ) R2

Например:
R1 = 120, R2 = 180
IQ = 5 мА (0.005A)

Vout = 5V + (5V / 120 + 0,005) 180
= 13,4V

Затем я тестирую его на макетной плате. У них похожие ценности. (13.2V) Итак, мы можем использовать эту формулу.

Вы видите проблему с методом?

Иногда мы не можем найти резистор с аналогичным номиналом. Это приводит к отклонению выходного напряжения от желаемого значения. Так что лучше заменить R2 на потенциометр.

Как изменить напряжение 7805 с помощью диода

Это увеличение выходного напряжения 78xx с помощью диода.Серии 78xx очень дешевые, популярные. Несмотря на то, что это фиксированный регулятор напряжения, мы можем изменять уровень выходного напряжения разными способами.

Диод — это обычный компонент во многих магазинах, например, 1N4148 Diode. Они обладают высокой эффективностью и подходят для общего использования.


Принципиальная схема увеличения выходного напряжения 7805 с использованием диода

Пока электрический ток течет по диоду в прямом смещении. Напряжение на нем очень точное, около 0.65В в каждом диоде.

В приведенной выше схеме…

Подробнее: Схема источника питания 6В

Мы добавляем диод. Оба диода D2, D3 — 1N4148 соединены последовательно, между общей клеммой IC1 и землей. Выходное напряжение повысится примерно до 0,65 В + 0,65 В = 1,3 В на каждый диод.

Предположим…

Мы используем LM7809 с выходным напряжением 9В. Таким образом, выход этой схемы составляет 1,3 В + 9 В = 10,3 В.

Тогда, если мы добавим еще один диод в 3 диода.Падение напряжения на них 1,3В + 0,65В = 1,95В.

Таким образом, выход составляет 9 В + 1,95 = 10,95 В

Мы добавляем диод D1 для защиты регулятора выхода из строя. Он может иметь обратную связь по напряжению, возвращаемому от нагрузки. D1 подключается с обратным смещением, он поглощает всплески тока для защиты этой цепи.

Затем мы добавляем 2 конденсатора C1, C3 для фильтрации переходного шума. Что может быть вызвано в питании паразитными магнитными полями.

Кроме того, добавлено падение конденсатора C2 на обоих диодах для улучшения стабилизации.Это снизит шум на выходе.

Регулируемое выходное напряжение

Мы можем регулировать выходное напряжение от 5 В до 24 В с помощью потенциометра R2, подключенного к GND.

Посмотрите:

Входное напряжение и теплоотвод регулятора должны быть достаточными для выходного напряжения и тока.

Если входное напряжение 24В — 36В. Выход не может выдавать более 100 мА при 5 В. Из-за тепла, производимого регулятором.

Рекомендуется:

Цепи с высоким входным напряжением

Мы знаем, что нельзя использовать 7805 с входным напряжением выше 30 В.Но эти неплохие идеи можно сделать.

Посмотрите на ниже.

Сначала используйте ограничивающий резистор. Это просто и дешево. Но это уменьшит ток. Таким образом, он подходит для низкого тока нагрузки.

Второй, с помощью транзистора и стабилитрона. это делает его более актуальным. И выход тоже стабильный.

Диодная защита

Хотя этот номер IC имеет очень хорошую систему защиты. Но обратная полярность может его повредить. Значит надо поставить защитный диод.

Схема защиты от переполюсовки выходной полярности

Во многих случаях регулятор питает нагрузку, не подключенную к земле. Но вместо этого он подключается к источнику напряжения противоположной полярности (например, операционным усилителям, схемам сдвига уровня и т. Д.).

К выходу регулятора следует подключить фиксирующий диод, см. Ниже.

Это защищает регулятор от переполюсовки выходной полярности во время запуска, а также при коротких замыканиях.

Защита от обратного смещения

Иногда входное напряжение регулятора может падать быстрее, чем выходное напряжение.

Это может произойти. Например, когда входной источник питания отключен во время превышения выходного напряжения.

Если выходное напряжение больше примерно 7 В. Переход эмиттер-база последовательного элемента (внутреннего или внешнего) может выйти из строя и выйти из строя.

Для предотвращения этого используйте диодный шунт, см. Схему.

Стабилизатор высокого напряжения

Если вам требуется более 1А. Совместите 7805 с другими компонентами, чтобы получить выходной ток до 3 А. См. Схему ниже.

TIP2955 сам переключает высокий ток. Итак, 7805 может работать без радиатора. Он только регулирует напряжение.

Примечание:

  • Используйте диоды 3A (1N5402) в блоке питания. Для токов более 3А.
  • Используйте параллельно электролитические конденсаторы 3 x 2200 мкФ.У них большая емкость — 6600 мкФ для токового фильтра 3А.
  • Добавьте в схему параллельно транзисторы TIP 2955 поверх TIP. Если коэффициент усиления каждого транзистора примерно одинаков, транзисторы будут делить ток нагрузки и нагреваться одинаково.
Регулируемый источник питания 3A с защитой от короткого замыкания

В предыдущей схеме при коротком замыкании TIP2955 работает с большим током. Слишком жарко. И наконец, он может быть поврежден.

Самый простой, мы защитили его обычным предохранителем.

Используем предохранитель на 3А. Когда ток превышает 3А, сразу сгорает предохранитель, это просто? Но если предохранитель часто перегорает, нам неудобно.

Во-вторых, используйте другой PNP-транзистор (Q2) для проверки тока ошибки.

Посмотрите на схему.

Вы можете найти R1, RSC и узнать больше здесь:


Дизайн: 12В 5А Источник питания с использованием 7805

Хотя он использует 7812, но я считаю, что вы можете его использовать наверняка.

Положительный и отрицательный стабилизаторы

Иногда нам нужен двойной источник питания + 5В и -5В для схем операционного усилителя или других устройств.Вы можете использовать 7805 для создания этой схемы ниже.

Дизайнерам нужна экономия и рентабельность. Это загрузит выход 1,5 А (мин.).

Примечание:

Для этой схемы требуется трансформатор трансформатора тока 9 В 9 В при 2 А только для полного тока нагрузки 1 А.

Если у вас нет этого трансформатора! Читайте ниже

Рекомендуемый двойной источник питания:

Регулятор тока с использованием uA7805

Представьте, что вы хотите зарядить аккумулятор постоянным током и фиксированным напряжением.У вас есть много способов сделать.

Сейчас я покажу вам использование uA7805 в качестве схемы регулятора тока. К тому же это просто и дешево.

Посмотрите на базовую схему ниже.

Вы можете легко настроить выходной ток с помощью резистора R1. И вот формула, чтобы его найти.

IO = (VO / R1) + ток смещения IO

Примечание:
IQ (ток смещения) = 5 мА

Что еще? Я знаю, тебе нравится эта трасса.


Давайте узнаем больше: 7805 Зарядное устройство постоянного тока

Загрузите это

Все полноразмерные изображения THIS POST в формате PDF в электронной книге.Спасибо, поддержите меня. 🙂

И многое другое…


ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Сильноточная схема регулируемого регулятора напряжения, 0-30 В 20 А

Если вам нужна сильноточная схема регулируемого регулятора напряжения . Это может быть лучшим выбором для вас.

Он может выдавать выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко подавать напряжение от 0 до 30 В.Это хорошее качество, отличная производительность и долговечность с печатной платой.

Для использования в электронной телекоммуникации, радиопередатчике большой мощности и т. Д.

В этом проекте используются несколько компонентов. Из-за использования четырех стабилизаторов напряжения LM338-5A и популярного операционного усилителя IC-741 в режиме линейного питания.

Попробуйте построить и вам понравится!

Как это работает

LM338K, который мы используем, представляет собой схему регулятора напряжения постоянного тока на плавающем типе. Простой стиль применения этой ИС Как показано на рисунке 1

Как использовать LM338 IC в basic

Рисунок 1 Схема , в нормальных условиях напряжение между выводом Adj и выводом равно 1.25 В стабильно, что поток R1, R2 также будет постоянным.

Выходное напряжение равно напряжению на выводе Adj + 1,25 В или Рассчитывается следующим образом

Vo = 1,25 (R1 + R2) / R1

Высокий ток при параллельном подключении LM338

Нормальный IC-LM338 до 5 ампер, но чтобы ток нагрузки не превышал 20 ампер, мы приведем его в параллель.

На что обращать внимание при параллельном подключении множества микросхем, так это на средний ток, протекающий по цепи.Каждому одинаково.

Самый простой способ — подключить резистор к выходному выводу IC, как показано на рис. 2 .

Номинал резисторов-R, используемых к нему, будет намного меньше, чем R1.

Исходя из схемы, мы можем установить.

IoRs = 1,25 — Vo (R1 / (R1 + R2))

И от работы цепей набора вниз, будет.

IiRs = 1,25 — Vo (R1 / (R1 + R2))

Из этих двух одинаковых уравнений следует, что Io = Ii.

Или просто, ток через микросхему LM338 одинаков.


Соединение LM338 в параллельной форме

На практике мы не используем схемы для его использования. Поскольку падение напряжения Rs будет изменяться в зависимости от тока, протекающего через нагрузку, и эталонного напряжения IC. Кроме того, они отличаются друг от друга.


Внешнее управление LM338 с использованием uA741

Следовательно, нам необходимо управлять внешними цепями.Для управления напряжением на выводе adj, как показано на Рис. 3.

Из схемы мы увидим, что на отрицательном выводе IC должно быть половинное напряжение от выходного напряжения. И на положительном контакте должно быть равное номинальному напряжению.

Это вызвано постоянным током, протекающим через транзистор к Rs и P1.

От свойств схемы операционного усилителя до регулируемого уровня выходного напряжения, что. Пока не будет такое же напряжение на штыревом входе.

Итак, напряжение на базе вывода транзистора Q1 равно напряжению на отрицательном выводе IC.

Напряжение, которое изменяет сопротивление транзистора, вызывая изменение напряжения в опорной точке.

Сопротивление транзистора обратно пропорционально выходному напряжению, чтобы компенсировать потерю напряжения в размере Rs. Из-за неравномерного протекания этих нагрузочных токов.

Регулятор постоянного тока большой мощности 4-20 вольт 20 ампер от LM338

  • Исходя из всех вышеперечисленных принципов, у нас есть схемы применения, как показано на Рисунок 4 , если вы хотите добавить IC-LM338, что позволяет они должны быть выше по току.
  • Для трансформатора, который может подавать не менее 30 ампер, и напряжение вторичной обмотки должно быть не менее 18 вольт.

Для оптимизации схемы конденсатора С2 лучше использовать 20000uF.

Чтение: Как использовать LM317 Datasheet и распиновка

Список деталей
IC1: LM741
IC2-IC5: LM338K или LM338P
Q1: BD140
D1: мостовой диод 148 Diodes 35A

мА R1: 150 Ом резистор 0,5 Вт
R2: 100 Ом резистор 0.5 Вт
R3, R4: резисторы 4,7 кОм 1/2 Вт
R5-R8: резисторы 0,3 Ом 5 ​​Вт
C1: 0,01 мкФ 200 В, полиэфирный конденсатор
C2, C5: 4700 мкФ 50 В, электролитические конденсаторы
C3: 0,1 мкФ 63 В, полиэфирный конденсатор
C4: 10 мкФ 25 В Тантал
C6: 47 мкФ 35 В, электролитические конденсаторы


Печатная плата регулятора постоянного тока большой мощности-4-20-вольт-20-ампер

Build 20A Регулируемый источник питания с высоким током

  • Все устройства в схемах. Устройства можно припаять к печатной плате, как показано на Рисунок 5 .Если вы не измените входной конденсатор-C2, они увеличились. Мне придется установить его за пределами печатной платы.
  • Мостовой диод должен быть аккуратно прикреплен к радиатору. Чтобы продлить срок службы и долговечность.
  • Для IC-LM338, который также необходимо установить на радиатор большого размера. Будьте осторожны, корпус ИС к радиатору Коротко решительно.

Добавить комментарий

Ваш адрес email не будет опубликован.
