Регулировка и настройка переднего переключателя скоростей велосипеда

Рано или поздно каждому велосипедисту приходится производить регулировку и настройку переднего переключателя скоростей велосипеда. И чем дешевле перекидка, тем чаще. Это происходит по многим причинам. Например, растягивается трос, или же вы решили произвести настройку после замены переключателя. Сути это не меняет. Для этой операции требуется выполнить примерно одни и те же действия. Поэтому мы решили подробно рассказать о том, как настроить и отрегулировать передний переключатель скоростей велосипеда на примере картинок и видео, и что необходимо сделать перед выполнением данной процедуры.

Содержание статьи

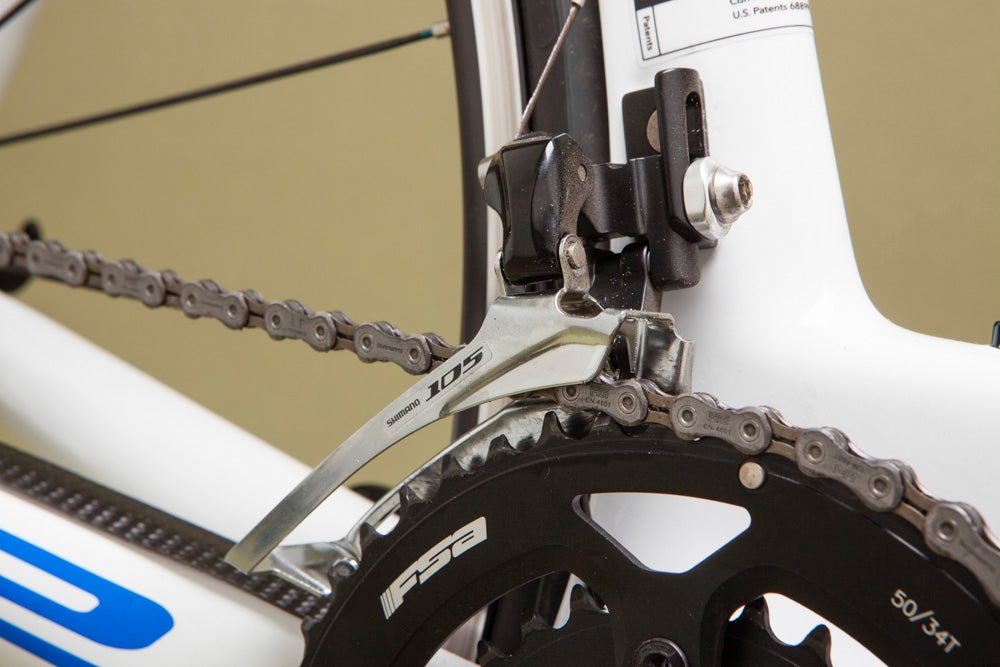

Конструкция и принцип действия передней перекидки

Конструкция переднего переключателя очень проста. Все его компоненты, а также их назначение мы рассмотрим ниже.

  1. Хомут. При помощи данной детали передний переключатель крепится на раму велосипеда.
  2. Параллелограмм
    . Подпружиненная деталь на шарнирах, имеющая форму параллелограмма. Является основной движущейся частью передней перекидки, к которой крепится рамка.
  3. Направляющая рамка, которая имеет внешнюю и внутреннюю часть. Внутри нее проходит цепь.
  4. Регулировочные болты L и H (ограничители). Их два штуки. Они ограничивают движение направляющей рамки в сторону рамы (L) и от нее (H).
  5. Болт крепления троса. Фиксирует трос переключения передач.

Принцип действия основывается на простом сталкивании цепи на нужную звезду. При переключении передачи с большей (по диаметру) звезды на меньшую происходит ослабление натяжения троса, и пружина переключателя тянет параллелограмм с направляющей рамкой на определенное расстояние в сторону рамы. Внешняя сторона рамки давит на цепь, заставляя ее соскакивать на меньшую звездочку. При переключении с меньшей звезды на большую, происходит обратный процесс.

Трос переключателя натягивается, и двигает параллелограмм и направляющую рамку в сторону от рамы. Внутренняя часть рамки давит на цепь, и благодаря особенной форме самой рамки, а также специальным зацепам на звездочках передней системы происходит зацепление цепи и перекидывание ее на большую звезду.

В данной конструкции предусмотрены ограничительные болты (L и H), в которые упирается параллелограмм при достижении крайних положений. Если настройка ограничителей переднего переключателя будет выполнена не верно, то произойдет соскакивание цепи на каретку или шатун.

Что необходимо сделать перед настройкой переднего переключателя

  1. Проверить, подходит ли перекидка под переднюю систему звезд. Если вы долго не можете произвести настройку или устанавливаете новый передний переключатель, то стоит проверить данный пункт. Есть три основных параметра (если не считать направление подачи тросика и др.), которые могут не соответствовать для нормальной работы переключателя. Это максимальное количество зубьев самой большой звезды, максимальная разность зубьев самой маленькой и самой большой звезд и минимальная разность зубьев средней и большой звезды. Эти параметры можно узнать в инструкции к переключателю скоростей. Также есть переключатели под три передних звезды и под две, плюс ко всему может не соответствовать система. Подробнее тему как выбрать передний переключатель мы затронем в другой статье. Ниже мы приведем картинку с параметрами перекидки Shimano Alivio FD—M430/431 для примера.
  2. Проверить на люфты и визуально осмотреть на повреждения. Бывает, что при падении, а также при длительном использовании образуются люфты рамки, параллелограмма и других деталей переключателя. Плюс ко всему может погнуться сама рамка. Это приводит к нечеткому переключению передач и вызывает проблемы при настройке. Без устранения люфтов точная настройка невозможна. Лучшим вариантом будет покупка нового переключателя.
  3. Очистить переключатель от грязи и заново его смазать. Перед тем как вы приступите к регулировке и настройке передней перекидки, следует тщательно очистить все ее детали от грязи и заново смазать. Это в первую очередь пружины, а также подвижные соединения параллелограмма. Для этого можно снять ее с рамы велосипеда. Следует учесть, что в этом случае придется заново настраивать правильное положение переключателя относительно звезд системы.
  4. Очистить и смазать тросики переднего переключателя, а также проверить их целостность. Отсоединяем тросик от фиксирующего болта на переключателе и достаем его через манетку на руле (это делать не обязательно, можно очистить и смазать тросик без его снятия). Осматриваем на предмет разрыва жил. Если все нормально, то чистим тросик от грязи и смазываем (если наблюдаются повреждения, то трос следует заменить на новый). После чего вставляем в манетку и продеваем в рубашки. Назад к переключателю его не крепим, это будет сделано во время настройки перекидки. Если при откусывании оконцевателя, например, плоскогубцами, конец тросика распушился, то вставить его обратно в манетку вряд ли получится. Для того, чтобы сделать это, следует кончик троса пропаять оловом. Чтобы упростить эту процедуру, макаем его в паяльную кислоту и паяем. Не следует напаивать слишком много олова, т.к. это помешает продеть трос в отверстие на манетке, достаточно покрыть его тонким слоем.
  5. Очистить и смазать цепь велосипеда. Для того, чтобы узнать как очистить и смазать цепь можете перейти по ссылке.
  6. Желательно иметь настроенный задний переключатель. Это не обязательно, но в таком случае вам придется вручную переставлять цепь на нужные звезды задней кассеты при настройке передней перекидки. В общем проще сначала настроить задний переключатель скоростей велосипеда, а затем переходить к переднему.

Регулировка и настройка переднего переключателя скоростей велосипеда

После того как вы произвели все подготовительные мероприятия можно приступать к регулировке и настройке. Если вы устанавливаете новый переключатель или снимали его в процессе чистки, то перед настройкой следует произвести его позиционирование относительно передних звезд, а затем приступать к настройке.

Правильная установка переднего переключателя

Правильное положение переднего переключателя считается таким, чтобы продольная ось его направляющей рамки была параллельна передним звездам, а расстояние от низа ее внешней части до самой большой звезды — не более 2 мм. Чтобы проще было выставить правильное положение перекидки, желательно снять цепь.

Выставляем расстояние от низа внешней части рамки до самой большой звезды путем перемещения перекидки по вертикальной трубе рамы велосипеда. Отгибаем параллелограмм переключателя от рамы в сторону самой большой звезды, и, выравнивая рамку и большую звезду относительно друг друга, пытаемся добиться минимального расстояния (не более 2 мм) при котором ее внешняя часть не задевает зубья. Для упрощения данной процедуры можете вставить какой-нибудь предмет между рамкой и параллелограммом.

Если вы купили новый переключатель скоростей от Шимано, то данную процедуру упрощает тот факт, что на рамке перекидки есть пластиковая наклейка с метками, которая указывает, на каком уровне она должна быть установлена относительно большой звезды системы.

После того как мы определили высоту, на которой будет фиксироваться хомут переключателя, делаем пометку маркером и немного подтягиваем фиксирующий болт хомута.

Для регулировки положения оси рамки относительно системы звезд, ослабляем болт хомута (при этом тросик должен быть откинут) и, вращая переключатель, настраиваем его таким образом, чтобы рамка была параллельна передним звездочкам. Из-за сложной геометрии последней, на глаз это определить достаточно сложно. Можете ориентироваться по параллелограмму (если это позволяет конструкция). Для упрощения данной операции на рамку переключателя можно наклеить линейку (на двухсторонний скотч) или другой предмет, который упростит позиционирование перекидки.

После этого немного подтягиваем болт хомута и повторно проверяем расстояние от нижнего края рамки до самой большой звезды системы, и параллельность продольной оси относительно передних звезд.

Если все нормально, то полностью затягиваем болт хомута.

На этом регулировка положения переднего переключателя скоростей завершена. Теперь можно одевать цепь и приступать к настройке.

Настройка переключателя скоростей

Для того чтобы не держать велосипед на весу во время настройки попробуйте его подвесить за седло, тем самым приподняв заднее колесо. Так же для этого можно использовать гладильную доску. Ложем велосипед верхней трубой рамы на плиту гладильной доски, продев ее в треугольник.

Настройка переднего переключателя производится достаточно просто. Мы распишем ее по пунктам для большей наглядности.

  1. Выставляем самую маленькую скорость при помощи переключателя на руле (помним, что на данном этапе трос не должен быть закреплен на перекидке).
    Закручиваем на манетке регулировку натяжения тросика переключения передач до упора по часовой стрелке (если смотреть на вход рубашки в манетку) и возвращаем назад на 1-2 оборотов. Многие рекомендуют закручивать полностью, но как показывает практика для дальнейшей точной подстройки лучше оставить запас по натяжению/ослаблению троса в обе стороны.
  2. На заднем переключателе выставляем самую маленькую скорость (самая большая звездочка). В итоге у вас получится первая скорость спереди и сзади (цепь должна быть на этих звездах).
  3. Настраиваем ограничитель переключателя «L» таким образом, чтобы внутренняя часть рамки была максимально близко к цепи, но не касалась ее при вращении педалей. Для этого, если вам требуется сместить рамку в сторону рамы велосипеда, следует вращать болт L против часовой стрелки, от рамы – по часовой.
  4. Вставляем тросик в место фиксации на переключателе передач и, натягивая его (руками, не следует использовать плоскогубцы), закручиваем болт крепления троса.
  5. Переключаем передачи спереди на самую большую звезду, сзади – на самую маленькую (цепь должна быть на этих звездах).
  6. Производим настройку ограничителя «H». Следует добиться такого положения направляющей рамки, при котором ее внешняя часть находится максимально близко к цепи, но не трется об нее при вращении педалей. Для смещения рамки в сторону рамы крутим винт по часовой стрелке, в обратном направлении – против.
  7. Выставляем 5-ую скорость на задней перекидке. После этого, вращая педали, производим смену скоростей передним переключателем на всем диапазоне (3 – 2 – 1 – 2 – 3) несколько раз. Затем установите скорость 2 спереди и, переключая задние передачи, проверьте отсутствие трения цепи о рамку в положениях 2 – 2 и 2 – 7 (пример для 24 скоростных велосипедов). На более дорогих моделях передних переключателей можно добиться отсутствия трения даже на 2 – 1 и 2 – 8 (хотя вы должны понимать, что это не нормальные режимы, которые не стоит использовать при езде). Если наблюдается трение цепи о рамку в данных позициях или нечеткое переключение скоростей, то следует подрегулировать натяжение троса, вращая регулировку на манетке передней перекидки.
    В случае проблем при переключении с меньшей звезды на большую, следует натянуть трос (крутить регулировку против часовой стрелки), а когда не получается переключиться с большей на меньшую — ослабить (крутим регулировку по часовой стрелке). Если замечаний по работе нет, то следующее испытание необходимо произвести под нагрузкой при езде по дорогам.
  8. Находим ровный участок дороги (без бугров и спусков) и проверяем работу передней перекидки при езде. В случае каких-либо проблем при переключении, прямо на ходу вращаем регулировку на манетке в нужную нам сторону.

Если вам что-то стало не понятно по вопросу как настроить передний переключатель скоростей, то советуем вам посмотреть видео по данной теме.

Почему не получается настроить передний переключатель скоростей

Если у вас несколько раз не получилось четко настроить передний переключатель велосипеда, то, скорее всего, у вас одна из ниже перечисленных проблем.

  • Неверно подобран переключатель или система звезд.
  • Переключатель деформирован или вышел из строя.
  • Тугой ход тросика в рубашке.
  • Вышла из строя манетка.
  • Сильно растянута цепь.
  • Переключатель, тросик и цепь имеют значительные загрязнения.

Заключение

Как вы могли заметить настройка и регулировка переднего переключателя скоростей спортивного велосипеда в домашних условиях не такая уж и сложная работа. Достаточно все делать методично и не спеша. Не получилось настроить в первый раз, попробуйте еще раз. Самое сложное в данной процедуре – это правильная установка переднего переключателя на раму велосипеда, что потребует немного сноровки. А так, не важно какая у вас перекидка Shimano или SRAM, действуйте по инструкции и все у вас получится.

Как настроить и отрегулировать задний переключатель скоростей велосипеда

Если у вас возникли проблемы с задним переключателем передач велосипеда, например, наблюдается нечеткое переключение с маленьких звезд на большие, слетает цепь с кассеты в крайних положениях, или же не получается настроить задний переключатель, то эта статья поможет вам устранить данные неисправности. Здесь мы рассмотрим конструкцию и принцип действия задней перекидки, мероприятия, которые следует выполнить перед настройкой и подробно, на примерах картинок и видео, разберемся с вопросом как установить, настроить и отрегулировать задний переключатель скоростей велосипеда.

Содержание статьи

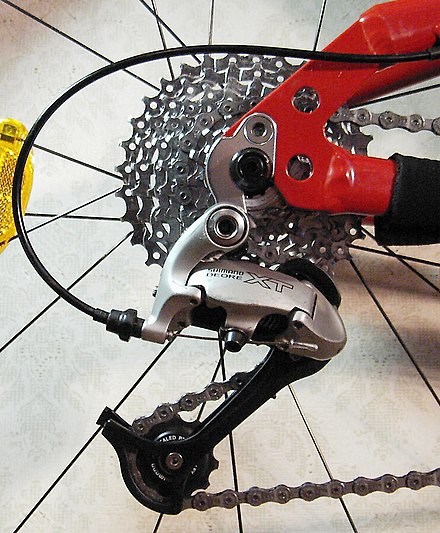

Конструкция и принцип действия задней перекидки

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

  1. Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
  2. Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
  3. Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
  4. Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
  5. Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
  6. Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
  7. Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
  8. Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
  9. Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
  10. Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Как установить задний переключатель скоростей

Установка задней перекидки велосипеда не сложная задача и если вы купили ее для замены вашего старого переключателя, то следует выполнить следующие действия:

  • Снять цепь с велосипеда.
  • Откинуть тросик заднего переключателя.
  • Демонтировать старую перекидку, открутив ее от петуха, и установить новый задний переключатель скоростей.
  • Установить цепь, правильно пропустив ее между роликами переключателя.
  • Настроить задний переключатель как описано ниже.

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

  • Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
  • Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
  • Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя. При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.
  • Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки). Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

  • Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
  • Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
  • Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
  • Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Регулировка и настройка заднего переключателя скоростей велосипеда

После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.

  1. Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
  2. Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
  3. Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
  4. Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
  5. Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
  6. Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
  7. Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
  8. Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
  9. После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

Что делать, если не получается настроить задний переключатель скоростей велосипеда

Если вы выполнили все предыдущие пункты верно, но у вас все равно не получилось отрегулировать правильное переключение задних скоростей, то есть еще один способ настройки перекидки. Он, в основном, используется для настройки сильно изношенных задних переключателей или, если последние самого бюджетного уровня. В принципе, большинство действий повторяют вышеописанный метод, но отличия все же есть.

  1. Снимаем цепь. Переключаемся сзади на самую маленькую звезду и откидываем тросик переключателя скоростей.
  2. Закручиваем регулировки натяжения троса как описано выше в пункте 3.
  3. Настраиваем крайнее положение H аналогично предыдущему методу за исключением того, что плоскость роликов смещаем в сторону от колеса (вправо, если смотреть сзади) на минимальное расстояние, буквально 1/10 мм.
  4. Затем, не подкидывая трос, руками смещаем параллелограмм в сторону самой большой звезды кассеты и настраиваем крайнее положение L. Плоскость роликов, относительно самой большой звезды кассеты, смещаем на 1/10 мм в сторону спиц (влево).
  5. После того как вы настроили крайние положения переключателя (low и high) устанавливаем цепь на место и выставляем на переключателях самую большую звезду спереди и самую маленькую сзади.
  6. Затем выполняем пункты 5, 6, 8 и 9 из методики настройки заднего переключателя скоростей, которая описана выше.

Второй метод помогает вам более точно выставить крайние положения переключателя скоростей велосипеда, так как вам не мешает цепь. А небольшие смещения при настройке L и H могут решить проблемы с переключением у старых перекидок, на которых наблюдаются незначительные люфты. Главное не переборщить со смещением плоскости, т.к. это может привести к соскоку цепи. Если у вас не получается настроить заднюю перекидку ни по первому ни по второму способу, то скорее всего у вас погнут петух или лапка переключателя (или перекидка вышла из строя). Что с этим делать описано на стадии подготовки. Есть вероятность, что проблема не в переключателе, а в поломке манетки, которая не позволяет четко переключать скорость.

Если вы что-то не поняли из инструкции как настроить задний переключатель, то можете посмотреть данное видео, которое наглядно покажет, что, и в какой последовательности делать.

Заключение

Прочитав данный материал, вы в полной мере узнали, как установить, настроить и отрегулировать задний переключатель скоростей велосипеда. Не важно, установлен у вас SRAM X5 или Shimano Alivio, 8 или 9 скоростная система, процесс настройки одинаков. Мы рассмотрели два способа регулировки: обычный, и для перекидок с небольшими люфтами. Поверхностно затронули тему ремонта заднего переключателя, а именно как нужно ровнять погнутый петух. Ну и в каких случаях требуется замена задней перекидки. Успехов вам настройке и удачи в поездках.

Как настроить переключатель скоростей на велосипеде

Став счастливым обладателем байка, вы должны быть готовы к тому, что со временем придется самостоятельно осуществлять элементарное техническое обслуживание велосипеда. Конечно, если речь идет о серьезной неисправности, лучше всего обратиться за помощью к специалистам, но многие манипуляции можно спокойно выполнить своими силами.



Когда необходимо настраивать?

  • Вы приобрели байк, который не был качественно отрегулирован сотрудниками магазина;
  • Проблемы с переключателем возникли вследствие неправильной транспортировки велосипеда;
  • Байк прошел значительный пробег, и теперь система переключения скоростей нуждается в перенастройке;



Необходимый набор инструментов:

  • Отвертка;
  • Набор ключей шестигранников;
  • Пассатижи;
  • Запасные тросики;



Настраиваем передний переключатель

  1. Ставим переключатель скоростей в следующее соотношение: наименьшая звезда спереди и наибольшая сзади;
  2. Откручиваем трос;
  3. При помощи винта ограничителя для низких передач регулируем положение рамки, она должна находиться на расстоянии не более 3 миллиметров от цепи;
  4. Слегка натягиваем трос переднего переключателя;
  5. Переключаем скорость на среднюю звезду и проверяем, не задевает ли цепь внешнюю рамку. Если задевает, необходимо сильнее натянуть трос;
  6. Ставим переключатель на наименьшую звезду и проверяем, насколько легко происходит переключение передач. Если переключатель не срабатывает, регулируем винт ограничителя для высоких передач.



Настраиваем задний переключатель

  1. Настраиваем переключатель на наименьшую звезду.
  2. Послабляем трос. Для этого необходимо открутить винт зажима, расположенный на заднем переключателе.
  3. Ставим цепь переднего переключателя на среднюю звезду.
  4. Проверяем работу цепи. Для этого нужно просто покрутить педали. Если цепь начинает падать, подрегулируйте винт ограничителя для высоких передач. В итоге ваш задний переключатель и самая маленькая звезда спереди должны стать на одну линию.
  5. Сильно натяните трос и зажмите болт, который отвечает за фиксацию затяжки.
  6. Начинаем проверять переключатель прощелкивая каждую скорость от самой маленькой до наибольшей. Если в определенном месте система дала сбой, дальше регулируем натяжку троса, пока все скорости не будут легко переключаться.

В момент настройки переключателя скоростей обязательно помните о том, что все манипуляции с тросом необходимо производить плавно и очень осторожно. Наберитесь побольше терпения и избегайте резких движений. Когда вы откручиваете или закручиваете болты, делайте это постепенно, не более чем один оборот за раз.

Помните о том, что настройка скоростей – очень важный момент, который отражается на работе вашего байка в целом. Поэтому отнеситесь к приводному механизму со всей серьезностью, и один раз овладев техникой настройки скоростей, проводите ее систематически!

Как настроить передний переключатель скоростей Shimano на велосипеде

Настоятельно рекомендую перед тем как начать настройку/регулировку переднего переключателя настроить задний переключатель, чтобы у вас все корректно работало.  Данная инструкция подойдет для настройки всех марок и моделей передних переключателей: Shimano, Sram, Microshift, Campagnolo и других.

Оглавление:

Прежде чем начать регулировку переднего переключателя

Перед тем как начать настройку переднего переключателя убедитесь, что у вас выполняются следующие условия:

  • Используются звезды под переключение. Данные звезды имеют специальную форму, зацепы и пины, чтобы цепи было проще перескакивать между звездами.
  • Рамка переключателя не повреждена. Если рамка будет помята, стерта или люфтить — отрегулировтаь такой переключатель практически не возможно.
  • У вас велосипед не из продуктового магазина (Ашан, Лента, велосипед на литых дисках и тд.). Велосипеды низкой ценовой категории обычно имеют самы дешевые передние переключатели, которые сделаны из тонкой стали. Эта сталь гнется и не дает нормально переключать скорости.

1. Начинаем с откручивания (ослабления) болта, который держит трос переднего переключателя.

Обычно болт откручивается шестигранником на 5 или гаечным ключом на 9.

2. Далее рекомендую проверить положения рамки переключателя относительно системы звёзд.

Если ваш переключатель крепиться болтами к раме, а не хомутом как в моем случае, то выставлять высоту и угол переключателя не нужно, так как там уже все выставлено с завода.

А. Проверить угол поворота. Рамка переключателя должна быть параллельна звёздам системы.

Старайтесь ориентироваться не по цепи, а по звездам, так как цепь может стоять на крайних передачах и передний переключатель будет установлен не правильно. Красными линиями я показал центральную звезду и внутреннюю сторону переключателя.

Б. Проверить высоту. Рамка переднего переключателя должна располагаться чуть выше на 1-3 мм. чем самая большая звезда системы. Для регулировки сдвиньте рамку рукой, чтобы она оказалась над 3-й звездой и настройте высоту.

Наклейка на рамке переключателя  Shimano Tourney, которая помогает установить передний переключатель по высоте. На фото, кстати новый велосипед, на котором передний переключатель установлен значительно выше чем необходимо.

Чаще всего на новых передних переключателях shimano установлена наклейка, на которой показано какая должна быть высота переключателя.

3. Теперь начнём работать с тросиком и манеткой на руле.

А. Найдите на манетке болт натяжения троса и вкрутите его до упора в манетку и на пол оборота выверните.

Натяжитель троса показал стрелкой. В моем случае это комборучка (тормоз и манетка в одном корпусе), но и на обычной манетке натяжитель такой же.

Б. Натяните трос рукой или воспользуйтесь пассатижами и затяните его фиксирующим болтом, о котором я писал в пункте 1. Обратите внимание, что на прижимающих трос шайбах есть специальные канавки. Необходимо закрепить трос именно в них.

4. Начинаем выставлять крайние положения рамки переключателя болтами «H» и «L».

«High» — устанавливает крайнее положение на самой большой звезде системы.

«Low» — регулирует крайнее положение переключателя на самой малой звезде.

Выставляем крайнее положение рамки с помощью болта «L»

Чтобы настроить крайне положение болта «L» необходимо переключиться на самую большую звезду на заднем переключателе (соответствует первой скорости на манетке). Далее начинаем крутить болт «L» пока между цепью (которая находится на самой малой звезде системы) и рамкой переключателя не останется зазор около 1 мм (чем меньше тем лучше главное, чтобы цепь не терлась об рамку переключателя).

Выставляем центральное положение рамки переднего переключателя

Необходимо перебросить цепь на центральные звезды кассеты с помощью заднего переключателя. Переключаем с первой на вторую скорость (цепь изначально должна находиться на 1-й звезде), если не переключается, то необходимо натянуть тросик регулятором натяжения (Смотри пункт 3.А), который находится на манетке. Крутим до тех пор пока цепь не будет четко и быстро переходить на среднюю звезду.

Выставляем крайнее положение рамки с помощью болта «H»

При настройке крайнего положения «H» нам нужно переключиться на самую маленькую звезду на кассете, что соответствует самому большому числу на правой манетке от 6 до 11 в зависимости от того сколько у вас там скоростей. Цепь закидываем на третью звезду (самую большую звезду на системе) и крутим винт «H». Настраиваем рамку так, чтобы цепь не слетала на шатун с педалью зазора в 1 мм будет вполне достаточно.

5. Проверяем чёткость переключения передач.

Попробуйте по переключать скорости и посмотреть переходит ли цепь на все звезды.

Чаше всего цепь не переходит со второй звезды на первую и цепляет рамку переключателя. Это решается путём откручивания болта «L» (чтобы рамка переключателя сместилась в сторону рамы) на один два витка и все должно заработать идеально.

Отличия настройки шоссейного переключателя от МТБ

Отличий в настройки переднего переключателя на горном велосипеде и на шоссейном нет. Единственное, что в шоссейном велосипеде в системе звзед используется не 3 звезды, а две, что делает настройку более быстрой.

Если у вас двойная система. Вам потребуется также выполнить все пункты, а в 4-ом пункте не будет настройки центрального положения, а натяжение тросика будет регулироваться при переключении на 2-ю звезду, там где будет настройка крайнего положения с помощью винта «H».

Поздравляю вы настроили передний переключатель, также рекомендую проверить правильная ли у вас длина цепи.

(Visited 27 013 times, 4 visits today)

Как настроить (отрегулировать) задний переключатель скоростей на велосипеде

Настраиваю задний переключатель на примере shimano deore xt

Очень частая проблема с которой сталкиваются велосипедисты это нечеткая работа заднего переключателя. Сегодня попробуем разобраться как же его настроить с нуля или отрегулировать, если настройки сбились.

Данная статья подойдет для для настройки всех переключателей shimano, sram, campagnolo, microshift и других в не зависимости сколько у вас скоростей на велосипеде начиная от 2  и кончая 11 скоростными блоками звезд на заднем колесе.

Инструменты:

Из инструментов, которые вам могут понадобиться это крестовая отвертка и возможно шестигранник или ключ на 10 или 8 в зависимости от переключателя. Также очень удобно работы проводить на специальной велостойке, но без нее вы тоже справитесь.

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

Иногда для экономии смазывают тросик солидолом или любой другой смазкой и получается на время улучшить работу, но в последствии смазка притягивает к себе пыль и работа снова ухудшается, поэтому придется проделывать такую процедуру чаше чем этого бы вам хотелось.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Важно! Если хоть одна из 5 проблем у вас присутствует, настроить переключатель идеально будет не возможно!

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

У меня на манетке не показываются цифры, но поверьте положение индикатора стоит на «цифре» 9. Что соответствует самой маленькой звезде на кассете.

Во время настройки заднего переключателя на ведущих звездах (передних) цепь лучше расположить там, где вы ее чаше всего используете. Обычно это центральная звезда на системе из 3 звезд.

2. Ослабляем шестигранник или болт, который держит тросик.

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

В моем случаем регулятор натяжения троса находится только на манетке. На фото видно как я кручу барашек.

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Собственно все это перемещение переключателя происходит с помощью регулировочных винтов с буквами «H» и «L».

Регулировочные винты положения лапки переклюка выглядят примерно так.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

На фото я показал красную линию, по которой можно увидеть, что ролик переключателя находится под малой звездой на кассете, а значит крайнее положение настроено верно.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

На манетке индикатор переключения скорости на цифру 1, если цифр нет в самое крайнее положение, что должно соответствовать самой большой звезде на кассете.

По сути дела винты «H» и «L» служат в роли крайних ограничителей для вашего переключателя, что позволяет цепи не слетать во время движения и сохранять вам жизнь.

Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса. Путем совмещений осей самой большой звезды на кассете и оси лапки переключателя.

7. Скидываем опять на самую большую скорость. Не забываем крутить педали 🙂 Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

Цепь должна перескочить на соседнюю скорость. В моем случае это 9 скоростная кассета. Переключаю с 9-ки на 8-ку.

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Возможные ошибки при настройке заднего переключателя

Вопрос: А что, если я выкрутил до конца регулировочный винт, а цепь так и не переключает на 1 скорость ниже?
Ответ: Скорее всего вы плохо натянули тросик рукой из этапа 4 или вы сделали это при не достаточно закрученных регулировочных винтах натяжения тросса из этапа 3, а также возможно вы натягивали тросик не на самой большой скорости на манетке описанное в этапе 1.

Вопрос: Я дошел до этапа 7, но цепь оказалась не на самой маленькой звезде почему?
Ответ: Возможно вы слишком сильно натянули тросик руками в этапе 4, в этом случае попробуйте немного ослабить натяжение троса регулировочным винтом. Если цепь все-таки не перейдет на крайнюю малую звезду следует повторить этапы с 1 по 4.

Видео по настройке заднего переключателя:

Поделитесь своим опытом настройки переключателей в комментариях.

(Visited 41 047 times, 2 visits today)

настройка переключателей велосипеда

 Переключатель на велосипеде играет немаловажную роль.

Настройка и крепление рамки и троса, из которых состоит переключатель – не всегда простое дело, хотя многое зависит, от модели велосипеда. Для того, чтобы «звезды» менялись гармонично и последовательно, не создавая помех при движении, не обойтись без помощи небольшой теоретической справки.

Задний переключатель (как и передний, при его наличии) состоит из троса, корпуса и рамки.  Механизм действует таким образом, что после того, как переключатель скоростей был включен на какую-то определенную скорость, цепь перебрасывается на нужную «звезду», отвечающую за эту самую выбранную скорость.

Задний переключатель выполняет еще одну важную функцию — поддерживает цепь в натянутом состоянии.

Сейчас существует огромное количество самых разных моделей и вариаций. Все они различаются по множеству характеристик и качеств, цвету и форме, бренду и даже начинке. Основное же различие состоит в том, из чего переключатель сделан, и то каков размер его рамки. Здесь стоит немножко задержаться.

— Материал. Кончено же, задний переключатель изготавливается из металла. Это может быть почти любой из существующих металлов: железо, карбон, алюминий или сплавы, вроде стали или титана. Дешевые модели «укрепляются» пластиком, однако и они иногда могут работать. Более дорогие оснащены карбоном или титаном, существенно улучшающим работу всей системы;

— Размер рамки. Он зависит, в первую очередь, от размеров колеса велосипеда. Переключатель тем больше, чем больше колесо велосипеда. Также все зависит от количества звезд, и того, из какого материала рамка выполнена. Чем длиннее рамка, тем больше может быть скоростей, а чем она компактней, тем проще будет передвижение по пересеченной местности.

Наверняка, даже у тех, кто вообще не интересуется технической частью велосипеда на слуху такие слова как Shimano и Sram, а всё потому, что именно эти 2 производителя делают наибольшее число велосипедных комплектующих. Мы с вами рассмотрим группу МТБ (горные велосипеды).

При рассмотрении линейки оборудования будем идти от меньшего, к большему.

1. Shimano SIS, Tourney

Данное оборудование ставится на самых дешёвых велосипедах, оно тяжёлое и громоздкое. Назначение — прогулки по городу.

2. Shimano Acera

Назначение — прогулки по городу, прогулки по пересечённой местности. 3х9 скоростное оборудование.

3. Shimano Alivio

Оборудование любительского класса, как и Acera 3х9 скоростное. Назначение — прогулки по пересечённой местности, туризм.

4. Shimano Deore

Оборудование уже идёт 3х10 скоростное, крепкий середнячок. Назначение — прогулки по пересечённой местности, соревнования любительского уровня, туризм.

5. Shimano SLX

Оборудование высшего любительского класса, или начального профессионального, кому как больше нравится. SLX, как и Deore, имеет 2(3)х10 скоростную трансмиссию.Назначение — соревнования любительского уровня, тренировки, даунхил.

6. Shimano XT

Профессиональное оборудование. Имеет очень высокую надёжность, низкий вес и высокую точность переключения, не требует перенастройки длительное время, включает в себя самые современные технологии. Назначение — гонки кросс-кантри, тренировки.

7. Shimano XTR

Профессиональное оборудования для соревнований. В данном оборудовании используются самые передовые технологии и материалы (титан, карбон и т.д).

Назначение — гонки кросс-кантри, соревнования мирового уровня.

Оборудование Sram имеет похожую классификацию и назначение, отличается оно немного другой эргономикой и работой, Shimano работает более мягко и плавно, Sram более резок. Ещё, практически всегда, в одной и той же группе Sram будет немного легче. При этом ремонтопригодность у Shimano заметно выше. Примерное соответствие групп Sram к группам Shimano:

  • Sram X.3 — Shimano Altus
  • Sram X.4 — Shimano Acera
  • Sram X.5 — Shimano Alivio
  • Sram X.7 — Shimano Deore-SLX
  • Sram X. 9 — Shimano XT
  • Sram X.0 — Shimano XTR

НАСТРОЙКА ЗАДНЕГО ПЕРЕКЛЮЧАТЕЛЯ

Перед началом настройки заднего переключателя скоростей велосипеда, убедитесь в его исправности, проверьте не погнут ли он. Задний переключатель больше всех остальных частей велосипеда, подвержен ударам и поломкам. Это происходит из-за его выпирающего расположения. Получая удар задний переключатель может погнуться в сторону спиц, если он установлен на петух, то переключатель может остаться целым, а погнется петух. Если петуха нет, от сильного удара, может погнуться рама. Будьте осторожны при эксплуатации велосипеда, старайтесь не допускать сильных ударов по заднему переключателю.

  Для того, что бы проверить погнут ли задний переключатель или петух, посмотрите сзади на рамку переключателя. Два направляющих ролика должны находиться в одной плоскости один под другим, цепь пролегающая между ними, должна быть строго вертикальной, без перекосов.

Ограничительные винты заднего переключателя

  Ограничительные винты переключателя скоростей служат для ограничения его движения от меньшей и большей звездочке. Обычно эти винты расположены в задней части параллелограмма переключателя скоростей. Они физически не позволяют переключателю двигаться дальше крайних звездочек, этим препятствуют соскакиванию цепи. Следовательно, чем больше ослаблены ограничительные винты, тем дальше переключатель двигается, а большее затягивание ограничивает его.

  Обычно настройка крайних положений заднего переключателя скоростей происходит на новом велосипеде и в дальнейшем не требуется. Но если цепь начала соскакивать при переключении на крайние звездочки, тогда надо отрегулировать положение переключателя ограничительными винтами. Но будьте внимательны, если цепь начала соскакивать, то скорее всего это происходит из-за того, что рамка или петух погнулись.Их надо будет выпрямить или поменять, пока это не привело к травмам.

  На современных переключателях скоростей ограничительные винты обозначаются буквами «H» (англ. high) для высоких передач и «L» (англ. low) для низких..



Основные настройки заднего переключателя скоростей велосипеда

Ограничение высоких передач (маленькая звезда (H))

  Если слабо затянуть ограничительный винт высоких передач, то цепь может соскочить с маленькой звездочки и застрять между ней и пером рамы. А если сильно перетянуть ограничительный винт высоких передач, то он может препятствовать переключению на самую маленькую звездочку. Но будьте внимательны, проблемы с переключением на высокие передачи редко связанны именно с настройкой ограничителя, чаще всего виноват погнутый переключатель или петух, иногда проблемы возникают из-за затрудненного хода тросика.

  Чтобы приступить к настройке крайнего положения сперва переведите цепь в положение самой высокой передачи (большая звезда спереди и маленькая сзади), открутите анкерный болт и ослабьте тросик, закрутите до конца регулировочные барабаны на манетке и на рычаге заднего переключателя скоростей.

Суть настройки состоит в том, чтобы выставить ролики переключателя скоростей в одну плоскость с маленькой звездочкой.





  Если закручивать ограничительный винт «H» по часовой стрелке, рамка переключателя будет двигаться в сторону спиц колеса, если откручивать винт против часовой стрелки, тогда рамка будет двигаться в обратном направлении, дальше от спиц. После регулировки положения сильно натяните тросик и закрепите его анкерным винтом.

Ограничение низких передач (большая звезда (L))

  Если слабо затянуть ограничительный винт низких передач тогда цепь может соскочить с большой звезды и застрять между ней и спицами, при движении велосипеда, это может привести к блокированию колеса и падению, к поломке спиц и цепи. А если затянуть ограничительный винт слишком сильно, это приведет к тому, что цепь не будет переключаться на большую звездочку.

   Для настройки этого крайнего положения, переведите цепь в положение низкой передачи (маленькая звезда спереди, большая сзади), выкрутите регулировочный винт «L», чтобы он не ограничивал переключатель передач.  Суть настройки состоит в том, чтобы выставить ролики переключателя скоростей в одну плоскость с большой звездочкойДля этого закручивайте ограничительный винт «L» по часовой стрелке до нужного положения.



  Закручивание ограничительного винта перемещает переключатель в сторону маленьких звездочек, а откручивание против часовой стрелки двигает его в сторону спиц.

  Если переключатель скоростей настроен правильно, то во время его эксплуатации придется лишь незначительно его подстраивать, из-за растяжения или замены тросика. Настройка производится регулировочным барабаном, находящимся на манетке, на самом переключателе скоростей или на верхней части нижней трубы рамы, возле упора рубашки (у шоссейных велосипедов) троса на некоторых переключателях могут быть два барабана. Регулировку можно производить любым регулировочным барабаном, нет никакой разницы какой использовать.

На большинстве задних переключателей скоростей есть специальный винт (терминология Shimano «B-tension adjuster»), позволяющий настроить натяжение пружины  рычага «B». В следствии регулировки этого винта, происходит настройка высоты направляющего ролика (угол наклона цепи от этого ролика к звездочке).

  Для настройки, переведите цепь на большую звездочку сзади. Откручивая регулировочный винт против часовой стрелки, ролик поднимается вверх (ближе к звездочке). При этом натяжение цепи увеличивается, а четкость переключения скоростей увеличивается. Будьте внимательны, ролик не должен задевать звезду, оставьте зазор в 5 мм.



Основные настройки переднего переключателя скоростей велосипеда

Настройка переднего переключателя велосипеда производится только после настройки заднего потому, что на настройку переднего переключателя влияет положение цепи на кассете (должна быть возможность переключать задние передачи). Настройка переднего переключателя требует хорошего глазомера и немного терпения. Перед настройкой следует хорошо прочистить и смазать его подвижные части.

  Но даже после хорошей настройки переднего переключателя нет гарантий того что он будет переключать передачи четко. Это происходит из-за специфики его работы, он переключает цепь в верхней части, когда она находится в напряжении. Для четкого переключения передач на системе следует сбавлять темп педалирования во время переключения.

У переднего переключателя велосипеда существуют три главные настройки

Положение переключателя

  Самым первым и основным в настройке переднего переключателя является его установка на раму. Есть два аспекта на которые надо обратить внимание — угол установки и высота.

     1. Для того, чтобы установить передний переключатель велосипеда под правильным углом, надо посмотреть на рамку переключателя сверху. Поворотами его на раме поставьте переключатель в такое положение, чтобы ось его рамки была параллельна оси ведущей звезды. Если допустить небольшой сдвиг передней рамки во внутрь (ближе к раме) это может избавить от соскакивания цепи с маленькой звездочки при переключении, однако при движении на большой звезде цепь может тереть о рамку (когда на кассете стоит маленькая звезда). А если допустить сдвиг в другую сторону (когда передняя часть рамки повернута наружу), это может помочь избавиться от трения цепи о раму, однако при переключении на меньшую звездочку цепь может соскакивать с нее. Правда для соскакивания цепи можно установить ограничитель цепи.



     2. Правильно настроенная высота установки переднего переключателя, также сказывается на четкости переключения передач. Обычно между наружной рамкой и верхним зубцом большой звезды оставляют зазор 2 мм, Однако некоторые велосипедисты добиваются и более меньшего расстояния. Соответственно чем меньше расстояние, тем четче переключение передач.





  Для того, чтобы добиться минимального зазора при установке переднего переключателя нужно, чтобы изгиб его рамки соответствовал изгибу звезды. Если звезда будет слишком большой, чем рассчитан переключатель, тогда его передняя часть будет задевать зубья и зазор придется увеличить. А если звезда меньше чем рассчитан переключатель, тогда качество переключения передач не изменится, но цепь, находясь на маленькой звезде, может начать тереть о рамку.

Ограничитель крайних положений

Низкие передачи (маленькая звезда (L))

  Приступая к настройке крайнего положения переднего переключателя велосипеда, установите цепь на маленькую звезду спереди и на большую сзади. Далее следует ослабить анкерный болт на переключателе (который крепит тросик), после закрутить до упора и ослабить на один оборот регулировочный барабан на манетке.

   Ограничитель нижних передач служит для того, чтобы не допускать переброску цепи дальше самой маленькой звездочки. Если затянуть ограничитель слишком сильно, то переключить передачу на маленькую звездочку будет сложно или вообще невозможно, а если затянуть его слишком слабо, тогда цепь будет соскакивать со звезды. Регулировка положения происходит путем вращения регулировочного винта L, при кручении по часовой стрелке рамка переключателя двигается в сторону рамы, а при кручении против часовой стрелки рамка двигается в сторону большой звезды. Нужно закрутить ограничитель так, чтобы цепь находилась как можно ближе к внутренней части рамки переключателя, но не задевала ее.





  После этого нужно натянуть тросик и закрепить его анкерным болтом.

Блокирующие приспособления

  В некоторых случаях, для улучшения переключения передач на маленькую звездочку, все-таки приходится ослабить регулировочный винт переднего переключателя. Из-за этого цепь начинает соскакивать со звездочки, чтобы воспрепятствовать этому, можно установить специальное приспособление — ограничитель. Он крепится на подседельную трубку рамы и физически не дает цепи соскочить с системы.

Высокие передачи (большая звезда (H))

  При регулировке ограничителя высоких передач цепь устанавливается на самую меленькую звездочку сзади и самую большую спереди. Вращение регулировочного винта против часовой стрелки двигает рамку переключателя ближе к раме, а вращение по часовой стрелке дальше от рамы. Вращая винт, надо установить переключатель так, чтобы внешняя часть рамки была как можно ближе к цепи, но не задевала ее при кручении педалей.





  После регулировки крайних положений, вращая педали, поочередно переключайте передачи в обе стороны. Если цепь плохо сходит с больших звезд на маленькие тогда нужно ослабить тросик. Для этого вращайте барабан регулировки тросика на манетке по часовой стрелке. Если цепь плохо переключается с маленьких звезд на большие, тогда наоборот натягивайте тросик, вращая барабан против часовой стрелки.

Будьте внимательны, на некоторых переключателях регулировочные болты «L» и «H» могут быть расположены наоборот

  После настройки переднего переключателя, надо проверить его работу под нагрузкой. Для этого нужно сесть на велосипед и проехаться переключая передачи. Если цепь переходит с одной звездочки на другую мягко и быстро и при этом не задевает рамку переключателя, значит все настроено хорошо. Если задевает тогда нужно проверить параллельность рамки и шестеренок, а также сами звезды (они могут быть деформированы).

  Однако обратите внимание, что если цепь находится в сильно-диагональных положениях (например 3−1, 2−9, 1−7, 1−8, 1−9), она может тереться о рамку переключателя. Это допустимо, так-как такое положение цепи нежелательно при езде.





  При трении цепи о рамку переключателя, на последней могут оставаться вмятины, о четком переключении передач при этом можно будет забыть. Тогда никакая настройка уже не поможет.



Тросики

  Иногда проблемы с переключением передач могут быть вызваны слишком большим трением тросиков управляющих им, а не настройкой переключателей. Большое трение может привести к тому, что рамка будет медленнее возвращаться под действием пружины.

Как настроить задний переключатель | Сайт Котовского

У меня уже была статья на тему, почему на некоторых велосипедах плохо переключаются передачи. Пришло время обсудить непосредственно саму настройку переключателей, и начнем мы с заднего.

Скажу сразу, что сложнее всего настраивать изношенные переключатели самого бюджетного уровня, например Shimano Tourney или Altus. Это связано с тем, что в сочленениях механизма уже столько люфтов, что настройка принимает вид шаманства.

Раньше я, как и многие другие велосипедисты, считал, что настройка ограничивается только установкой контрольных точек высоких и низких передач. Способ, описанный в статье подсмотрен мною у одного механика, который отличался умением настроить самые капризные переключатели.

Возможно, он покажется несколько усложненным, но согласно моему опыту, позволяет наиболее точно настроить переключатели не только высокого уровня, но также и бюджетные. Поэтому рекомендую повторять все описанные шаги.

Иногда я встречал мнение, что дескать, лучше не лезть в передачи, если не умеешь, а то вообще всё собьёшь. Друзья, индексная система переключения скоростей очень проста и надежна, там ничего нельзя сломать. Я практически гарантирую, что вы с моей инструкцией без проблем настроите любой переклюк. Даже если что-то пойдет не так, можно вернуться в начало и начать снова.

Настройка заднего переключателя

1. Итак, приступим, для начала я рекомендую снять цепь. Это не обязательно, но без цепи гораздо удобнее определять контрольные точки High и Low. Далее, освободите трос передачи, открутив винт А на картинке ниже. Теперь закрутите до упора по часовой стрелке крутилку В.

2. Прощелкайте манеткой задней передачи (шифтер на руле справа) до самой высокой передачи (обычно рычажок для указательного пальца). Теперь возьмите в руки крестовую отвертку и найдите регулировочный винт Н сзади переключателя.

3. Вращая этот винт, нужно выровнять направляющий ролик в одной плоскости с самой маленькой звездочкой кассеты. Здесь есть небольшая хитрость: если переключатель не новый и у него уже есть люфты, то иногда бывает нужно выставить ролик не идеально по линии, а сместить его буквально на волосок вправо (если смотреть сверху сзади).

4. Следующий этап: нажимаем на корпус переключателя, чтобы, преодолев натяжение пружины, выдвинуть его, насколько возможно по направлению к втулке. Удерживая переклюк в этом положении, крестовой отверткой и винтом L выравниваем плоскость ролика с самой большой звездой кассеты.

5. Опять-таки, если у вас уже были проблемы с настройкой переключения, то сместите ролик чуть-чуть в сторону спиц. Но подчеркиваю — это на самом деле должно быть чуть-чуть. Иногда, идеально выровненному переключателю не хватает именно этой малости, чтобы забросить цепь на самую дальнюю звезду.

6. Теперь, когда у нас выставлены контрольные точки High и Low, возвращаем цепь на место. Затем, руками, без плоскогубцев, выбираем слабину троса и затягиваем винт А. Заметьте, что тросик должен встать в канавку шайбы этого винта.

7. После того, как винт без фанатизма закручен, включите вторую передачу манеткой на руле и вращая педали, начинайте откручивать против часовой стрелки крутилку В. В данной ситуации очень хороша ремонтная стойка или хотя бы подставка под заднее колесо. Если этого нет, то можно надеть велосипед рамой на гладильную доску. Ну или, в крайнем случае воспользоваться помощью друга.

8. Вращайте педали и крутилку до тех пор, пока цепь не перескочит на вторую звезду. Всё, что осталось, это довести переключение до идеала. Для этого просто перещелкивайтесь с первой на вторую звезду и обратно, и продолжая играть крутилкой по нескольку щелчков вперед-назад, добейтесь четкого переключения

Индексная система переключения передач устроена так, что настроив одну скорость, вы автоматически настраиваете весь их спектр. Если в переклюке нет люфтов, петух ровный, дропауты рамы симметричные, то работа закончена — проверьте, как цепь ходит во всем диапазоне скоростей. Должно быть быстро, четко и без задержек.

Если всё-таки остаются проблемы (а это, как правило — переключение на крайних звездах), то можно еще чуть-чуть сместить ролик во внешнем от крайних звезд направлении, регулировочными винтами H и L, как я писал выше. Главное, не увлекайтесь этим с низкими передачами, потому что цепь может выбросить за звезду, и тогда лапка переключателя попадет в спицы.

Подобная метода показана на этом видео (извините, на английском, зато с британским акцентом:) )

Если на велосипеде установлены свежие тросы и рубашки, то через сотню километров они могут усесться в своих посадочных местах и немного сбить настройку. Для этого снова, переходя с первой передачи на вторую и назад, подберите нужное положение крутилки В, изменяя положение на пару щелчков вперед-назад.

Надеюсь, моя заметка поможет понять, как настроить задний переключатель и закрыть тему нечеткой работы этого механизма. То, что велосипед недорогой, совершенно не оправдывает работы в стиле «две скорости вперед, одна назад».

Если же переклюк уже изношен до такой степени, что даже тонкой настройкой невозможно добиться приемлемой работы, то не шаманьте, а закажите себе такой — будет работать, как часы.

Ничего не бойтесь, пробуйте, это совершенно не та работа, чтобы обращаться к веломеханикам.

Друзья, давайте не будем теряться на просторах интернетов!  Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое. Пройдите по ссылке, пожалуйста.

Читать также:

Чтобы не потерять этот сайт из виду: пройдите по ссылке  — вы получите извещение о выходе новой статьи на емейл. Никакого спама, отписаться можно в пару кликов.

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Как отрегулировать задний переключатель за пять простых шагов

При езде на велосипеде немного больше раздражает, чем щелчки или прыжки передач, поэтому наше видео и пошаговое руководство помогут вам отрегулировать задний переключатель и проиндексировать передачи вашего велосипеда.

Безошибочный способ прервать ваш импульс в ключевой момент на подъеме или при отъезде от светофора по дороге на работу, плохо проиндексированные передачи могут испортить все удовольствие от езды на велосипеде. К счастью, регулировка заднего переключателя на велосипеде — это довольно простое решение, которое под силу большинству, если не всем, домашним механикам.

Многоступенчатая передача была доступна для велосипедов с конца 19 века, но только в 1964 году SunTour выпустила свой параллелограммный переключатель передач, когда режим переключения передач стал стандартизирован. Современные версии этой конструкции означают, что водители теперь могут иметь до 11 задних звездочек, но передачи не всегда приветствуются.

В 1937 году Анри Дегранж, основатель Тур де Франс, заявил: «Я до сих пор считаю, что переменная передача предназначена только для людей старше 45 лет. Разве не лучше одержать победу силой своих мускулов, чем искусством переключателя скоростей. ? ‘

Но если вы выберете слабый вариант, вы должны, по крайней мере, убедиться, что ваш переключатель настроен правильно.Выполните пять шагов ниже, чтобы узнать, как отрегулировать задний переключатель, и сэкономить на поездке в веломагазин.

Как отрегулировать задний переключатель и индексировать передачи вашего велосипеда

1. Установите ограничительные винты

При отсоединенном тросе коробки передач осторожно крутите педаль вперед, пока цепь не упадет на самую маленькую звездочку. Найдите винт с крестообразным шлицем в задней части переключателя, помеченный как H.

.

Это определяет, как далеко может переместиться переключатель по направлению к раме (верхний предел).При повороте по часовой стрелке перемещает опорное колесо ближе к спицам, против часовой стрелки, ближе к раме.

Вы хотите верхний жокей колесо, чтобы сидеть прямо под самым маленьким из звездочек.

2. Затяните трос

Поверните регулятор цилиндра на переключателе по часовой стрелке, пока он не будет почти полностью установлен. Выберите высшую передачу (самую маленькую звездочку) на переключателе.

Потяните трос как можно сильнее за переключатель и прикрепите его к кузову с помощью анкера.

Как только вы это сделаете, выберите третью передачу на переключателе и осторожно нажмите педаль вперед, чтобы сместить цепь. На этом этапе не беспокойтесь, если он не переключается плавно.

Визуально проверить положение опорного колеса по отношению к кассете — она ​​должна упасть прямо под третьей звездочкой.

3. Отрегулируйте натяжение троса

Используйте регулятор ствола для точной настройки его положения. Поворот регулятора против часовой стрелки увеличивает натяжение троса, приближая переключатель к колесу; по часовой стрелке уменьшает натяжение, перемещая его обратно к раме.

Если цепь не решается переключиться вверх, увеличьте натяжение троса, повернув регулятор цилиндра против часовой стрелки. Если он пропускает передачу, поверните регулятор по часовой стрелке, чтобы уменьшить натяжение.

Прослушивание шума, исходящего от трансмиссии, подскажет вам, когда она настроена правильно. Вы хотите, чтобы он работал как можно тише.

4. Сдвинуть вверх

Переключитесь на самую большую звездочку. Найдите винт с крестообразным шлицем, помеченный буквой L (под винтом H). Он определяет, насколько далеко по направлению к колесу может переместиться переключатель (нижний предел).

Надавите на корпус переключателя, пока он не окажется как можно ближе к колесу. Опорное колесо клетка не должна быть в состоянии двигаться дальше, чем положение непосредственно под самой большой звездочке.

Поворачивайте винт по часовой стрелке до тех пор, пока переключатель не перестанет двигаться дальше этой точки. Это очень важно для предотвращения запутывания переключателя в спицах.

5. Натяжной винт B

Пока цепь все еще находится на самой большой звездочке, пора отрегулировать винт натяжения B — найдите его в самой верхней части переключателя, рядом с тем местом, где он соединяется с рамой.

Это диктует, как близко верхнее колесо жокей сидит на кассете; он должен находиться как можно ближе к звездочкам, не касаясь их.

Поворота B винта по часовой стрелке перемещает опорное колесо в стороне от кассеты. Поворачивайте его до тех пор, пока не останется зазор примерно 3 мм.

Тогда возьмите свой велосипед и наслаждайтесь беспроблемным переключением передач еще больше — ну, по крайней мере, в течение нескольких месяцев, пока ему снова не понадобится регулировка.

Как отрегулировать передний и задний переключатель

Плохо проиндексированные передачи могут быть одной из самых неприятных вещей на велосипеде, но наше пошаговое руководство может показать вам, как отрегулировать шестерни вашего велосипеда, чтобы они работали плавно.

Как и ваши тормоза, передача зависит от правильной регулировки и плавного хода тросов для хорошей работы.

Современные шестерни индексируются — то есть, когда вы нажимаете рычаг переключения передач в положение передачи на руле, передний или задний переключатель передач надевает цепь на соответствующую шестерню или кольцо. Он должен делать это легко и без лишних хлопот.

Он не должен переключаться на другую передачу или переключаться на другую передачу, когда вы крутите педали.

Когда шестерни работают нормально, вы не можете переключить передачу мимо самой большой или самой маленькой шестерни или передней звезды.

Неправильная регулировка переключателя может звучать не так опасно, как неэффективные тормоза, но проскальзывание переключателя в спицы, срыв цепи с передней звезды или проскальзывание шестерен могут привести к травме!

Регулировка заднего переключателя

Шаг 1

Переведите рычаг переключения передач на высшую передачу, поверните педали и дайте цепи перейти на самый маленький зубец на кассете. Если на корпусе рычага переключения передач или корпусе переключателя есть регулятор троса, ввинтите его почти до упора (по часовой стрелке).

Закрутите регулятор цилиндра заднего переключателя до упора в

Шаг 2

Ослабьте болт крепления троса на переключателе и уберите трос с пути.

Отверните болт крепления троса на заднем переключателе и уберите трос с пути

Шаг 3

Поверните педали, а другой рукой вручную протолкните задний переключатель по направлению к заднему колесу.

Если внутренний регулировочный винт переключателя отрегулирован правильно, цепь будет перемещаться только на самую большую шестерню и не будет двигаться дальше.

Шаг 4

Если он выходит за пределы зубца и падает на спицы, поверните регулировочный винт переключателя (по часовой стрелке) и повторите шаг три. Если цепь неудобно сидит на самом большом зубце, немного открутите регулировочный винт и попробуйте еще раз.

Используйте регулировочный винт и повторяйте до тех пор, пока цепь не будет двигаться плавно.

Шаг 5

Когда вы будете довольны этим, позвольте пружине переключателя толкать переключатель наружу на самую маленькую шестерню.

Опять же, если цепь соскочила или не сидит должным образом на самой маленькой шестеренке, поверните другой регулировочный винт, чтобы сместить положение переключателя.

Используйте другой регулировочный винт, чтобы изменить положение заднего переключателя.

Шаг 6

Когда ход переключателя комфортно проходит между высокими и низкими зубьями на кассете, установите трос переключения передач и затяните стопорный болт.

Шаг 7

Используя рычаг переключения передач, несколько раз переключить все передачи.Если переключатель медленно переключается на более низкие передачи, отвинтите регулятор троса на корпусе переключателя.

Переберите все шестерни еще раз, чтобы убедиться, что они работают без сбоев.

Если переход на высшие передачи происходит медленно, вкрутите регулятор троса. Еще раз проверьте, что все крепежные болты затянуты, и совершите легкий тестовый заезд.

Регулировка переднего переключателя

Шаг 1

Установите рычаг переключения передач на низшую передачу и, если на корпусе рычага переключения передач есть регулятор троса, ввинтите его почти до упора.Ослабьте болт крепления троса на рычаге переключения передач и уберите трос в сторону.

Отверните болт и уберите трос в сторону

Шаг 2

Убедитесь, что передний переключатель параллелен ведущей звезде и есть зазор около 2 мм между верхней частью самого большого цепного колеса и нижней частью внешней пластины переднего переключателя.

Если нет, ослабьте фиксирующий зажим и переустановите переключатель.

Убедитесь, что передний переключатель параллелен передней звезде

Шаг 3

Установите цепь на самой большой шестерне сзади, отрегулируйте «внутренний» регулировочный винт так, чтобы, когда цепь находится на самой маленькой передней звезде, она находилась посередине боковых пластин переключателя.

Используйте винт, чтобы убедиться, что цепь находится между боковыми пластинами на внутреннем кольце

Шаг 4

Теперь, когда цепь находится на самом маленьком зубце задней кассеты, включите велосипед одной рукой и потяните передний переключатель так, чтобы цепь перешла на самую большую переднюю звезду спереди и снова оказалась посередине пластин переключателя.

Для этого нужно завинтить или отвинтить «внешний» регулировочный винт на корпусе переключателя.

Снова в большом кольце убедитесь, что цепь находится между боковыми пластинами переднего переключателя

.

Шаг 5

Позвольте переключателю вернуться в свое положение над самым маленьким звеном цепи.Установите трос и затяните фиксирующий болт.

Установите трос и затяните стопорный болт

.

Шаг 6

Держа велосипед над землей, а цепь теперь находится на самой большой шестеренке сзади, проверьте передний переключатель, перемещая цепь между самой маленькой и следующей звездочкой с помощью рычага переключения передач.

Сделайте это с шатуном в положении «12 часов», «3 часа», «6 часов» и «9 часов», чтобы был заметен любой небольшой изгиб передней звезды. Если цепь падает с меньшей передней звезды, отрегулируйте «внутренний» регулировочный винт переключателя так, чтобы переключатель не заходил так далеко.

Когда вы сделали это успешно, и с рычагом переключения передач обратно в положение «1» или «низко» и цепью на малой передней звезде, ослабьте болт крепления троса и устраните провисание троса.

>>> Эффективно ли вы используете передачи на велосипеде?

Шаг 7

Наденьте цепь на наименьший зубец задней кассеты. Если у вас шатун с тремя кольцами, повторите описанную выше процедуру, на этот раз переходя от средней звезды к самой большой.

Если цепь падает с передней части передней звезды, отрегулируйте «внешний» регулировочный винт переключателя так, чтобы переключатель не выдвигался так далеко.

Шаг 8

Если вы обнаружите, что переключатель медленно переключается с маленькой на большую звезду, немного открутите тросик на корпусе рычага переключения передач.

Просто убедитесь, что его изменение не замедлится. Еще раз убедитесь, что все крепежные болты затянуты, и совершите легкую тестовую поездку.

Как отрегулировать шестерни Shimano на горном велосипеде

Крайне важно, чтобы вы были полностью уверены в использовании передач на своем горном велосипеде.

В таком случае понимание того, как регулировать шестерни Shimano на горном велосипеде, — это то, на что стоит потратить некоторое время.

Что такое шестерни Shimano?

На момент написания. Shimano — один из самых популярных производителей групповых комплектов в велосипедной индустрии. Это означает, что вы встретите множество велосипедов от разных производителей, которые их используют.

Этот японский многонациональный производитель предлагает несколько различных наборов групп.Вы можете увидеть такие, как Shimano Claris, Shimano Sora, Shimano Tiagra, Shimano 105, Shimano Ultegra и Shimano Dura Ace.

Их шестерни управляются с помощью так называемых рычагов Shimano Total Integration (STI). Они работают за счет использования двух рычагов, состоящих из большого рычага, за которым находится рычаг меньшего размера.

Как узнать, что они нуждаются в корректировке?

Как вы узнаете, есть ли у вас проблема, требующая от вас регулировки передач велосипеда? В этом отношении есть несколько контрольных признаков.Возможно, цепь продолжает падать или переключение передач перестало работать.

Замена заднего переключателя

Среди основных изменений, которые вы можете внести в задний переключатель, — настройки верхнего и нижнего пределов. Вы также можете изменить натяжение троса и использовать натяжной винт B.

Первый шаг — сместить переключатель на самую маленькую шестеренку. Вам следует отрегулировать небольшую круглую ручку (регулятор ствола), которая, как вы видите, прикреплена к тросу.Поверните его по часовой стрелке, это даст вам возможность для дальнейших изменений позже.

Верхний предел — это верхний из винтов, и он расположен напротив регулятора ствола. Чтобы повернуть его, вам понадобится отвертка. Движение по часовой стрелке перемещает переключатель внутрь, а поворот в противоположном направлении перемещает его.

Немного отверните анкер троса (внизу переключателя). Это то, что удерживает кабель на месте. Теперь вы можете натянуть трос, потянув за него, а затем снова затянув анкер.На этом этапе вы можете начать переключать переключатель, повернув педаль, чтобы колесо начало вращаться.

Он должен переключаться плавно. Если этого не произошло, вы можете затянуть и нижний ограничительный винт, и регулятор ствола до тех пор, пока он не перестанет фиксироваться.

Теперь вы можете вернуться к регулятору ствола и повернуть его по часовой стрелке. Это влияет на то, насколько плавно работают передачи при переключении вверх, поэтому вы хотите видеть, как переключатель перемещается плавно после того, как вы его отрегулировали.

Следующий шаг — переместить переключатель передач прямо под самую большую из шестеренок. С помощью отвертки вы можете повернуть нижний ограничительный винт. Чаще всего ей нужно было повернуть его по часовой стрелке до тех пор, пока он не начнет натягиваться. Вы не хотите оставлять его слишком свободным, но и не затягивайте его до упора.

Наконец, натяжной винт B находится под тросом, и вы можете использовать его для изменения угла переключателя. Вам нужно будет повернуть его по часовой стрелке, при этом переключатель будет перемещаться вниз, а при движении против часовой стрелки — вверх.Вы хотите, чтобы переключатель был близко к кассете, но не задел шестеренку.

Замена переднего переключателя

Это механизм, который перемещает цепь от одного кольца к другому. Первое, что вы можете здесь проверить, это высоту. Если клетка переключателя слишком высока или слишком низка, вы можете ее заменить. Однако существуют разные модели велосипедов, поэтому для начала стоит ознакомиться с инструкциями для своего велосипеда. Следующим в списке идет угол поворота переднего переключателя. Опять же, необходимый здесь подход будет зависеть от модели.

Ограничительные винты на переднем переключателе обычно имеют маркировку «L» и «H». Вы можете протестировать их оба, чтобы убедиться, что они правильно настроены. Винт «L» контролирует движение переключателя к самому маленькому из колец, а винт «H» останавливает движение к самому большому из колец.

Заключение

Это работа, которую вы можете выполнять дома и получать от нее большое удовлетворение. Однако, если вы сомневаетесь, проконсультируйтесь с квалифицированным велосипедным техником, прежде чем кататься на нем.

Обеспечьте приятное переключение передач: как настроить задний переключатель

Убедитесь, что индексирование вашей задней передачи правильно отрегулировано, означает, что в следующий раз, когда вы потянетесь за рычаг переключения передач, чтобы переключить передачу, вам будет гарантирован один щелчок, один чистый, четкий сдвиг. Это относительно простая работа. Вот как это сделать. W

В нашем руководстве ниже показано, что, по нашему мнению, является лучшим способом регулировки и настройки задних индексированных передач. Мы включили список инструментов и материалов, которые вам понадобятся для выполнения работы, и в некоторых случаях вы можете их купить.Если есть другие, которые вы предпочитаете, не стесняйтесь сообщить всем в комментариях ниже.

Индексированные шестерни требуют точного натяжения троса для четкого и чистого переключения передач. Недостаточное или чрезмерное натяжение троса переключения передач приведет к отключению переключения. Разница между идеальным переключением передач и пропуском может составлять всего один миллиметр кабеля, поэтому сделайте небольшую регулировку на четверть оборота винтов и регуляторов цилиндра и проверьте эффективность изменения, прежде чем вносить дальнейшие изменения.

Инструменты

• Шестигранные ключи (некоторые переключатели используют болты с внутренним шестигранником вместо винтов)
• Малая крестовая отвертка
• Съёмник троса

Проверка провисания троса
Если ваш велосипед относительно новый, или даже если есть только трос коробки передач, велика вероятность того, что металлический внутренний трос немного провисает (часто его называют « растяжением », хотя технически он прижимается к , так как кабельные наконечники, корпуса и ограничители плотно прилегают до минимальной длины). Часто этого бывает достаточно, чтобы сбить переключение передач. Если трос коробки передач провисает, его необходимо удалить, протянув трос через зажимной болт переключателя (см. Ниже).

Самый простой способ проверить это, чтобы поставить deraileur в самой маленькой звездочки и использовать стальную линейку в качестве опорной точки, как показано на рисунке. Если кабель не параллелен линейке, вероятно, его нужно подтянуть.

Натяжение регулятора ствола
Вы также можете обнаружить, что со временем регулировка натяжения троса исчерпала диапазон регулировки, обеспечиваемый регуляторами ствола (на переключателе и / или на переключателе, в зависимости от того, как оборудован ваш велосипед).Как вы можете видеть выше, этот регулятор ствола заднего переключателя почти полностью выдвинут. Это необходимо отрегулировать с помощью болта зажима кабеля (см. Выше).

Снимите натяжение троса с помощью болта зажима троса, переустановите регуляторы цилиндра. Закрутите их до упора (по часовой стрелке) в переключатель или корпус. Затем выверните их (против часовой стрелки) на один полный оборот. Это даст вам свободу действий для точной регулировки в любом направлении по мере необходимости.

Регулировка высшей передачи
Снимите натяжение троса и поверните педали.Задний переключатель должен переместить цепь для запуска на самой маленькой задней звездочке, а верхнее опорное колесо на заднем переключателе должно быть непосредственно под самой маленькой звездочкой.

Если это не так, сделайте все необходимые регулировки для выравнивания с помощью установочного винта, помеченного буквой «H» на корпусе переключателя. Вращение винта ограничивает расстояние, в котором кожух заднего переключателя и, следовательно, цепь могут двигаться наружу. Поверните винт против часовой стрелки, чтобы переключатель сдвинулся дальше.

Регулировка низшей передачи
Установка предела пониженной передачи, чтобы вы могли аккуратно переключаться на самую большую заднюю звездочку, важна, потому что в противном случае цепь может переместиться с верхней части кассеты на спицы, вызывая (иногда ) повреждение заднего колеса. Дальше внутрь заднего переключателя должны быть в состоянии двигаться точка, в которой верхний колесо жокей сидит прямо под центральной линии самого большого колеса, если смотреть сзади.Выполните любые регулировки для достижения этого положения с помощью установочного винта на корпусе заднего переключателя, обозначенного «L».

Регулировка натяжения троса
Используйте съемник троса (иногда называемый «третьим инструментом»), чтобы осторожно протянуть трос внутреннего зубчатого колеса через корпус, убедившись, что все части внешнего троса находятся в своих упорах и что все направляющие канавки троса на корпусе переключателя правильно соблюдаются.

Это самые мелкие вещи, которые могут испортить индексацию, поэтому подумайте секунду, чтобы убедиться.Вы ищете достаточного напряжения, чтобы устранить слабину. Как сделать регулировку, следить за тем, что верхнее колесо жокея не тянут внутрь из-под самой маленькой звездочкой. Когда трос не провисает, а переключатель и звездочка все еще выровнены, затяните болт зажима троса, чтобы удерживать трос на месте. Не затягивайте болт слишком сильно — резьба и головки легко сорвутся.

Проверьте
Проверните шатуны. Цепь должна аккуратно катиться на самой маленькой звездочке и через клетку заднего переключателя, не цепляясь и не пропуская.Теперь попробуйте по очереди весь диапазон передач. Иногда вы можете получить точечное натяжение троса с первого раза, но обычно вам придется выполнить некоторые точные настройки натяжения троса с помощью регулятора ствола. Вам нужно всего лишь один щелчок переключателя, чтобы произвести одно чистое переключение передач. Одиночный индексный щелчок, который обеспечивает переключение передач с небольшим превышением или недостаточным переключением, означает, что натяжение троса требует точной настройки на регуляторе цилиндра.

Точная настройка с помощью регулятора ствола
Переключите одну передачу с самой маленькой звездочки.Цепь должна плавно переходить на соседнюю звездочку. Если он не достигает соседней звездочки, увеличьте натяжение на четверть оборота на регуляторе ствола (поверните его против часовой стрелки). Точно так же, если он переключается на соседнюю звездочку, но издает шум, пытаясь добраться до третьей звездочки, вы должны ослабить четверть оборота натяжения на регуляторе цилиндра, чтобы убрать избыточное смещение (поверните его по часовой стрелке). Независимо от того, каким способом вам нужно внести изменения, делайте их небольшими; регулировок на четверть оборота предостаточно.Продолжайте, пока один щелчок на переключателе не даст одно чистое (тихое, без пропусков) переключение на соседнюю звездочку.

Проверьте свою индексацию
Прокатитесь на велосипеде рядом с домом и проверьте передачи. Иногда только что настроенные шестерни могут безупречно работать на рабочем столе, только чтобы продемонстрировать небольшие проблемы с настройкой в ​​дороге. В этом отношении могут пострадать велосипеды с большим количеством участков внешнего кабеля (в том числе длинных или недлинных), внутренние кабельные трассы с необычными ограничителями, задняя подвеска или извилистая прокладка кабеля. Внесите необходимые коррективы.

Как отрегулировать переключатели Shimano

Хотя Shimano производит несколько систем переключения (Dura-Ace, DXR, Deore DX и Ultegra), все они используют общий метод регулировки. Регулировка переключения на велосипеде означает, что натяжение троса, соединяющего механизм переключения с задним переключателем, должно быть уменьшено или ослаблено. Натяжение троса изменяется рядом с рычагом переключения, который встроен в тормоза руля на шоссейных велосипедах или на рукоятке горных велосипедов.

Переключатели на рукоятке тормоза

Переключитесь на самую низкую передачу, чтобы трос находился в наиболее расслабленном положении.

Оттяните резиновый кожух на кожухе тормоза, чтобы открыть точку поворота на рукоятке тормоза, куда вставляется трос переключения.

Ослабьте регулировочную гайку барабана троса, которая находится между кожухом тормоза и задним переключателем.

Потяните за конец троса на кожухе тормозного механизма до плотного прилегания троса.

Затяните регулировочную гайку цилиндра троса, затем ослабьте ее на два полных оборота.

Переключите велосипед на всех передачах, чтобы проверить отсутствие шума и легкость переключения. Повторите процесс ослабления регулятора ствола и затягивания или ослабления троса по мере необходимости для достижения желаемого уровня натяжения.

Ручка переключения передач

Снимите крышку на ручке переключения передач, чтобы открыть конец троса переключателя.

Удалите небольшой установочный винт с помощью шестигранного или шестигранного ключа, который удерживает кабель на месте. Теперь кабель должен двигаться свободно.

Ослабьте регулятор цилиндра троса и вытащите конец троса из корпуса, чтобы устранить провисание.

Затяните регулятор ствола, снова закрутите установочный винт и затяните.

Переключите все передачи, чтобы проверить натяжение, и убедитесь, что цепь плавно перемещается от передачи к передаче. В противном случае удалите установочный винт и снова отрегулируйте натяжение троса.

Наконечники

Если несколько регулировок не помогли устранить проблему, возможно, кабель изношен. Отнесите велосипед в специализированную мастерскую для замены троса.

Предупреждения

Прежде чем пытаться отрегулировать задний переключатель, внимательно посмотрите, чтобы убедиться, что он не погнут.Часто, особенно на горных велосипедах, открытый переключатель может быть сбит и потерял форму или положение.

Регулировка переключения | Велосипед Boo Boos

Прежде чем возиться с переключателем, подумайте о других потенциальных источниках плохого переключения передач.

  • Если задний переключатель работает правильно при использовании большого цепного кольца, но не малого цепного кольца, или наоборот, то подвеска заднего переключателя может погнуться.
  • Если переключение передач происходит со сбоями при нажатии, убедитесь, что ваша цепь и кассета не изношены.
  • Если при переключении передач происходит пропуск каждого третьего или четвертого оборота педали, проверьте натяжение звена цепи.
  • Если переключение передач не происходит при наезде на кочку или на велосипеде с полной подвеской, проверьте, достаточно ли длинен кожух троса. Он может растягиваться из-за прогиба подвески, в результате чего шестерни в это время ложно переключаются.
  • Грязные, ржавые, перекрученные или поврежденные кабели и корпус кабеля также затрудняют переключение передач. Сдвиг индекса очень чувствителен к чрезмерному трению в кабеле.

Исключив эти источники беспокойства, выполните следующую процедуру, чтобы отрегулировать переключение передач.

Сначала проверьте диапазон движения переключателя . Винты ограничения высокой и низкой передачи определяют, насколько далеко переключатель может переключаться влево и вправо. Слишком далеко влево, и ваша цепь окажется на спицах. Слишком далеко вправо, и в конечном итоге это приведет к тому, что вы потеряете учебу.

Обычно винты обозначаются буквами H и L, но в противном случае высокий обычно находится сверху, а низкий — снизу. Однажды у меня был переключатель с надписью I и J… пока я не повернул его по часовой стрелке на 90 градусов!

Чтобы проверить крайний левый диапазон движения, поместите велосипед в самое маленькое переднее звено цепи и самую низкую заднюю передачу (самую большую шестерню). Если смотреть сзади велосипеда, колеса шкива должны находиться прямо под самой большой задней шестерней.

Теперь перейдите к самому большому переднему звену цепи и самой высокой задней передаче (самой маленькой шестеренке). Если смотреть сзади, колеса шкива должны выровняться чуть правее самой маленькой задней шестерни.

Если колеса шкива не совпадают, используйте соответствующий винт ограничения передачи (H = высокая задняя передача = самая маленькая шестерня) для перемещения переключателя. Вы увидите, как колеса шкива двигаются, когда вы вращаете винт. Для обеих регулировок поворот против часовой стрелки обычно позволяет шкиву двигаться дальше; повороты по часовой стрелке ограничивают его движение.

Пока что мы только физически отрегулировали положение переключателя. Теперь нам нужно отрегулировать натяжение троса .

В качестве первой проверки переключитесь на самую маленькую заднюю шестерню.На этом этапе натяжение троса должно быть минимальным — ровно настолько, чтобы компенсировать провисание. Если у вас возникли проблемы с регулировкой диапазона движения для высокой передачи, проблема может быть в слишком натянутом тросе.

Также убедитесь, что кабель правильно проходит через точку крепления кабеля. У большинства переключателей есть углубление для троса под крепежным болтом, и даже небольшое отклонение от этого маршрута изменит характеристики переключения системы.

Теперь, удерживая велосипед от земли, поверните педали и нажмите рычаг переключения передач до одного щелчка.Цепь должна переместиться на второй по величине зубец менее чем за один оборот и работать бесшумно. Если колеблется, , поверните регулировочную головку на пол-оборота против часовой стрелки и повторите попытку. Если смещается слишком далеко на , поверните ствол на пол-оборота по часовой стрелке. Повторяйте, пока он не станет плавным. Теперь переключите все передачи, как вверх, так и вниз. Некоторые полноподвесные велосипеды работают по-другому с весом гонщика на них, поэтому сделайте пробную поездку, снова переключив все передачи.

Поворачивая регулятор ствола против часовой стрелки, вы натягиваете трос (ну, удлиняете корпус, что дает тот же эффект).Когда вы поворачиваете его по часовой стрелке, вы ослабляете трос.

Передний переключатель следует той же основной процедуре. Проверьте винты верхнего и нижнего пределов, а затем используйте цилиндрический регулятор на рычаге переключения, чтобы убедиться, что цепь плавно перемещается от малого кольца к среднему.

Наконечники переключения передач:
  • Не допускайте чрезмерной корректировки с помощью регулятора ствола. Это может привести к срабатыванию переключения, но сработает один щелчок, так что ни высшая, ни низшая передачи будут недоступны.
  • Со временем тросы растягиваются. Наиболее распространенная регулировка — повернуть регулятор ствола на четверть оборота против часовой стрелки, чтобы устранить эту слабину.
  • Задние переключатели
  • Rapid Rise работают почти так же, как описано выше. Начните с самой большой задней шестерни, где кабель должен быть самым слабым. Теперь переключитесь на следующую передачу, но следуйте тем же инструкциям, что и выше — трос все равно необходимо подтянуть, если он колеблется или переключается недостаточно далеко.
  • Некоторые переключатели более высокого уровня (SRAM X0, Shimano XTR) не имеют регулятора положения цилиндра на переключателе.Однако почти все переключатели, установленные на руле, имеют регулятор, поэтому при необходимости вы можете отрегулировать его на этом конце троса. Поверните так же, как и на переключателе.
  • Не связывайтесь с регулятором натяжения B (винт, который упирается в подвеску переключателя или дропаут) — маловероятно, что это сильно поможет при регулировке или что он вышел из строя. Он в основном предназначен для того, чтобы верхнее колесо шкива не касалось самой большой задней шестерни.

Как отрегулировать передний переключатель Shimano: 13 шагов (с изображениями)

Об этой статье

Соавторы:

Владелец, Huckleberry Bicycles

Соавтором этой статьи является Jonas Jackel.Джонас Джекел — владелец Huckleberry Bicycles, розничного магазина велосипедов в Сан-Франциско, Калифорния. Йонас имеет более чем 20-летний опыт управления розничными магазинами велосипедов и управляет Huckleberry Bicycles с 2011 года. Huckleberry Bicycles специализируется на обслуживании, ремонте и индивидуальном строительстве дорожных, кроссовых, гравийных, туристических, складных и электронных велосипедов. Джонас также ранее входил в совет директоров Bike East Bay, некоммерческой организации по защите интересов велосипедистов, расположенной в Окленде, штат Калифорния.Эта статья была просмотрена 133 600 раз (а).

Соавторы: 7

Обновлено: 2 марта 2020 г.

Просмотры: 133,600

Резюме статьи X

Чтобы отрегулировать передний переключатель Shimano, сначала убедитесь, что он находится на 1-3 миллиметра выше большого цепного кольца. Используйте рулетку или пенни размером 1,5 миллиметра, чтобы оценить высоту. Если требуется регулировка, убедитесь, что ваш велосипед находится на самой низкой передаче, чтобы на внутреннем тросе не было слишком сильного натяжения.Затем ослабьте зажимной болт переключателя, повернув его по часовой стрелке, отрегулируйте переключатель и снова затяните зажимной болт. Как только вы это сделаете, переключитесь на среднюю переднюю звезду, чтобы убедиться, что клетка переключателя находится на нужной высоте. В противном случае переключитесь обратно на низшую передачу и отрегулируйте ее с помощью фиксатора положения. После внесения корректировок переключите все передачи на велосипеде, чтобы убедиться, что все движется плавно. Чтобы узнать, как отрегулировать натяжение троса на велосипеде, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 133 600 раз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
