Схема подключения реле стартера ваз 2106 – АвтоТоп

Схема соединений генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – регулятор напряжения; 4 – выключатель (замок) зажигания; 5 – блок предохранителей; 6 – контрольная лампа заряда аккумуляторной батареи; 7 – реле контрольной лампы заряда аккумуляторной батареи

Схема соединений стартера: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – выключатель (замок) зажигания; P1 – втягивающая обмотка реле; P2 – удерживающая обмотка реле

Схема контактной системы зажигания: 1 – свечи зажигания; 2 – распределитель зажигания; 3 – катушка зажигания; 4 – выключатель (замок) зажигания; 5 – генератор; 6 – аккумуляторная батарея

Схема бесконтактной системы зажигания: 1 – аккумуляторная батарея; 2 – генератор; 3 – выключатель (замок) зажигания; 4 – катушка зажигания; 5 – коммутатор; 6 – датчик-распределитель зажигания; 7 – свечи зажигания

Схема соединений системы управления электромагнитным клапаном карбюратора 21053-1107010: 1 – концевой выключатель карбюратора; 2 – электромагнитный клапан; 3 – блок управления; 4 – катушка зажигания; 5 – коммутатор; 6 – выключатель (замок) зажигания

Схема системы аварийной сигнализации и указателей поворота: 1 – лампы указателей поворота в передних фонарях; 2 – аккумуляторная батарея; 3 – генератор; 4 – боковые указатели поворота; 5 – основной блок предохранителей; 6 – дополнительный блок предохранителей; 7 – выключатель (замок) зажигания; 8 – выключатель аварийной сигнализации; 9 – переключатель указателей поворота; 10 – реле-прерыватель указателей поворота и аварийной сигнализации; 11 – спидометр с контрольной лампой включения указателей поворота; 12 – лампы указателей поворота в задних фонарях

Схема включения звуковых сигналов: 1 – звуковые сигналы; 2 – реле включения звуковых сигналов; 3 – выключатель звуковых сигналов; 4 – блок предохранителей; 5 – генератор; 6 – аккумуляторная батарея

Схема включения электродвигателя отопителя: 1 – электродвигатель отопителя; 2 – дополнительный резистор; 3 – переключатель электродвигателя отопителя; 4 – блок предохранителей; 5 – выключатель (замок) зажигания; 6 – генератор; 7 – аккумуляторная батарея

Схема электрооборудования автомобиля ВАЗ-2106: 1 – боковые указатели поворота; 2 – подфарники; 3 – наружные фары; 4 – внутренние фары; 5 – звуковые сигналы; 6 – электродвигатель вентилятора системы охлаждения двигателя; 7 – датчик включения электродвигателя вентилятора; 8 – реле включения звуковых сигналов; 9 – реле включения электродвигателя вентилятора; 10 – регулятор напряжения; 11 – катушка зажигания; 12 – электродвигатель омывателя ветрового стекла; 13 – датчик недостаточного уровня тормозной жидкости; 14 – распределитель зажигания; 15 – электродвигатель стеклоочистителя; 16 – свечи зажигания; 17 – датчик контрольной лампы давления масла; 18 – датчик указателя давления масла; 19 – датчик указателя температуры охлаждающей жидкости; 20 – подкапотная лампа; 21 – электромагнитный клапан карбюратора; 22 – генератор; 23 – стартер; 24 – аккумуляторная батарея; 25 – реле контрольной лампы заряда аккумуляторной батареи; 26 – реле включения ближнего света фар; 27 – реле включения дальнего света фар; 28 – реле стеклоочистителя; 29 – дополнительный блок предохранителей; 30 – основной блок предохранителей; 31 – выключатель света заднего хода; 32 – выключатель контрольной лампы стояночного тормоза; 33 – штепсельная розетка переносной лампы; 34 – реле-прерыватель указателей поворота и аварийной сигнализации; 35 – электродвигатель отопителя; 36 – выключатель сигналов торможения; 37 – реле обогрева заднего стекла [Устанавливалось на часть автомобилей. ]; 38 – дополнительный резистор электродвигателя отопителя; 39 – лампа освещения багажника; 40 – выключатель наружного освещения; 41 – выключатель обогрева заднего стекла*; 42 – выключатель (замок) зажигания; 43 – переключатель света фар; 44 – переключатель указателей поворота; 45 – выключатель звукового сигнала;

46 – переключатель стеклоочистителя; 47 – выключатель омывателя ветрового стекла; 48 – выключатель освещения приборов; 49 – выключатель аварийной сигнализации; 50 – прикуриватель; 51 – переключатель отопителя; 52 – контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 – выключатели фонарей сигнализации открытых передних дверей*; 54 – фонари сигнализации открытых передних дверей*; 55 – выключатели плафонов, расположенные в передних дверях; 56 – указатель уровня топлива с контрольной лампой резерва; 57 – указатель температуры охлаждающей жидкости; 58 – указатель давления масла с контрольной лампой; 59 – тахометр; 60 – контрольная лампа включения стояночного тормоза; 61 – контрольная лампа заряда аккумуляторной батареи; 62 – контрольная лампа воздушной заслонки карбюратора; 63 – спидометр; 64 – контрольная лампа включения наружного освещения; 65 – контрольная лампа включения указателей поворота; 66 – контрольная лампа включения дальнего света фар; 67 – реле-прерыватель контрольной лампы включения стояночного тормоза; 68 – выключатель контрольной лампы воздушной заслонки карбюратора; 69 – часы; 70 – выключатели плафонов, расположенные в задних дверях; 71 – плафоны освещения салона; 72 – элемент обогрева заднего стекла*; 73 – лампа освещения багажника; 74 – датчик указателя уровня и резерва топлива; 75 – задние фонари; 76 – фонари освещения номерного знака

АвтоНовости / Обзоры / Тесты

Где Находится Реле Стартера На Ваз 2106

Втягивающее реле стартера — проверка и ремонт

Многим людям наверное приходилось попадать в ситуацию, когда их автомобиль по непонятным причинам не желал заводиться. Если с электроникой все в норме, исправен и заряжен аккумулятор, то дело наверное в стартере. Если следующие пробы запуска двигателя сводятся к нулю, то самое время приготовиться к ремонту.

Сущность в том, что по строению стартер не сложен, и при наличии аннотации хоть какой автомобилист сумеет разобрать и собрать его. Но даже при таковой обычной конструкции, провести снятие и следующую установку втягивающего реле для многих оказывается очень проблематично.

Сперва необходимо провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске мотора стартер “молчит”, то, скорее всего, поломка кроется в этих частях. Если в момент пуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай снова проверьте аккумуляторную батарею и по мере надобности поменяйте ее. Если после подмены неувязка не пропала, то придется приступать к более суровому ремонту.

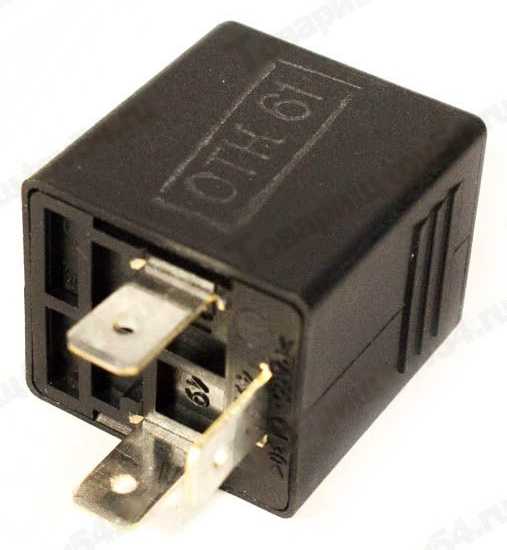

РЕЛЕ ваз 2106. ОБОЗНАЧЕНИЯ

Обзор всех реле ваз 2106, где какая находится и за что отвечает.нужная информация для хозяев ваз. Подпи…

Замена

реле стартера на ваз

подмена реле стартера на ваз.

Проверка

втягивающего реле

Втягивающее реле стартера работает по принципу электромагнита. Когда на обмотки подается напряжение, втягивающее реле притягивает деталь, которая в свою очередь выдвигает бендикс ля зацепления с маховиком. Вместе с этим замыкаются контакты, которые дают напряжение на обмотки. Если какое либо из звеньев этой цепи нарушиться или выйдет из строя, машину можно будет завести только с толкача.

Проверить реле можно как при снятом стартере, так и непосредственно на автомобиле замкнув его отверткой или другим металлическим предметом. При замыкании напряжение подается прямиком на обмотки минуя реле. Если стартер вращается, то реле действительно неисправно.

Если при повороте ключа втягивающее реле щелкает, но сам стартер не крутит, то очаг поломки нужно искать непосредственно в старте.

Вот по каким причинам могут появиться поломки:

  1. Старость и разрушение материалов
  2. Сгорание обмотки
  3. Сгорание пятаков внутри реле

Ремонт тягового

реле стартера

Если после всех проверок Вы пришли к выводу что очаг проблемы кроется действительно во втягивающем реле стартера, то его нужно отремонтировать (хотя во многих случаях проще купить новое).

Дело в том, что многие производители, стараясь сделать реле максимально надежным, делают его неразборным, в этом случае, разумеется, нужно купить новое. Если реле можно разобрать, то его работу можно восстановить своими руками. Вот несколько поломок, с которыми Вы можете столкнуться:

  • Износ механического провода
  • Обгорание пятаков
  • Замыкание

Любую из поломок можно увидеть разобрав реле. После ремонта или покупки нового, деталь устанавливается в обратном снятию порядке. Напоследок предлагаем Вам посмотреть видео по теме:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;14 – крышка реле;
2 – стопорное кольцо;15 – контактные болты;
3 – ограничительное кольцо;16 – коллектор;
4 – шестерня привода;17 – щетка;
5 – обгонная муфта;18 – втулка вала якоря;
6 – поводковое кольцо;19 – крышка со стороны коллектора;
7 – резиновая заглушка;20 – кожух;
8 – рычаг привода;21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;22 – корпус;
10 – удерживающая обмотка тягового реле;23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;24 – якорь;
12 – стяжной болт реле;25 – обмотка якоря;
13 – контактная пластина;26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

1 – вал привода;20 – контактные болты;
2 – втулка передней крышки;21 – вывод «положительных» щеток;
3 – ограничительное кольцо;22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;23 – щеткодержатель;
5 – ролик обгонной муфты;24 – «положительная» щетка;
6 – опора вала привода с вкладышем;25 – вал якоря;
7 – ось планетарной шестерни;26 – стяжная шпилька;
8 – прокладка;27 – задняя крышка с втулкой;
9 – кронштейн рычага;28 – коллектор;
10 – рычаг привода;29 – корпус;
11 – передняя крышка;30 – постоянный магнит;
12 – якорь реле;31 – сердечник якоря;
13 – удерживающая обмотка;32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;33 – планетарная шестерня;
15 – тяговое реле;34 – центральная (ведущая) шестерня;
16 – шток тягового реле;35 – водило;
17 – сердечник тягового реле;36 – шестерня с внутренними зубьями;
18 – контактная пластина;37 – кольцо отводки;
19 – крышка тягового реле;38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

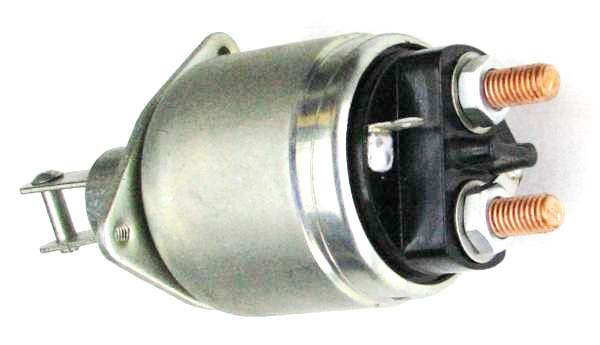

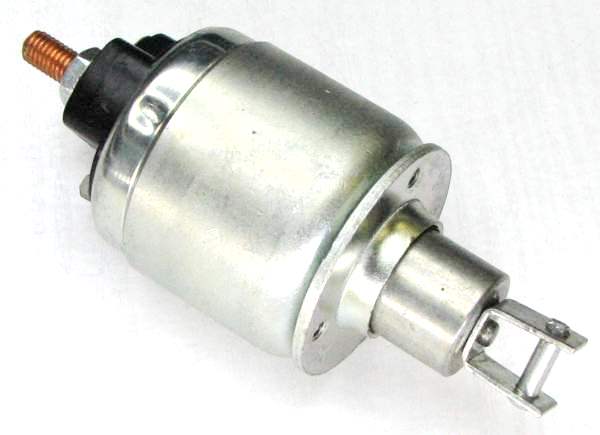

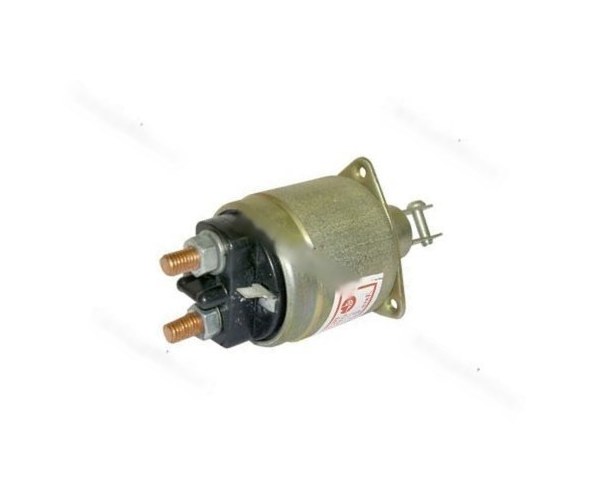

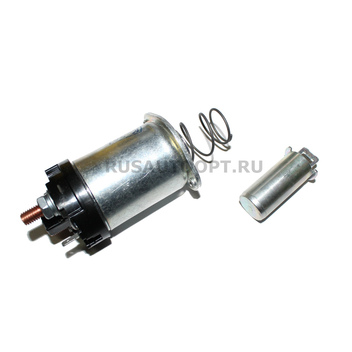

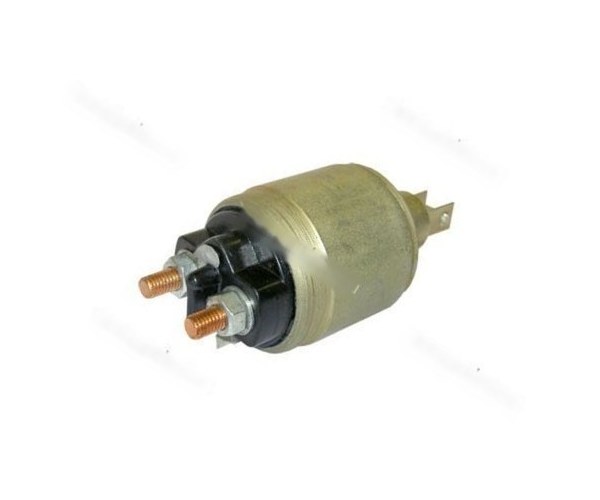

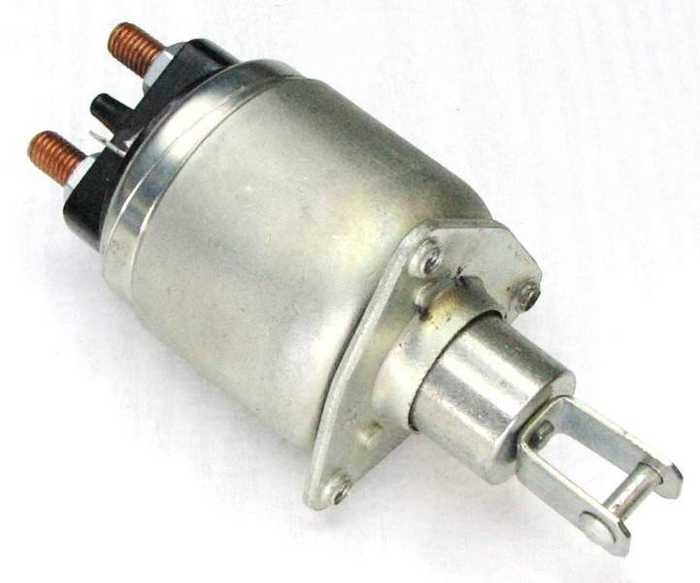

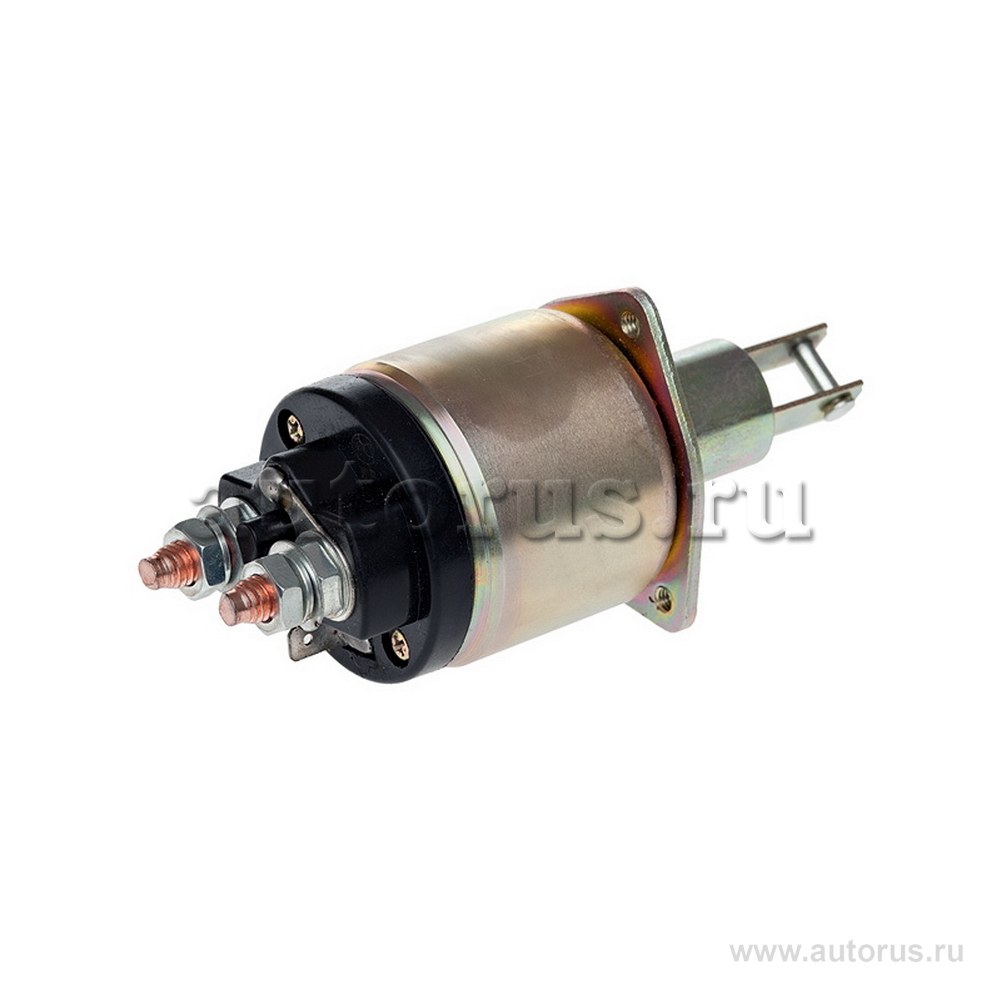

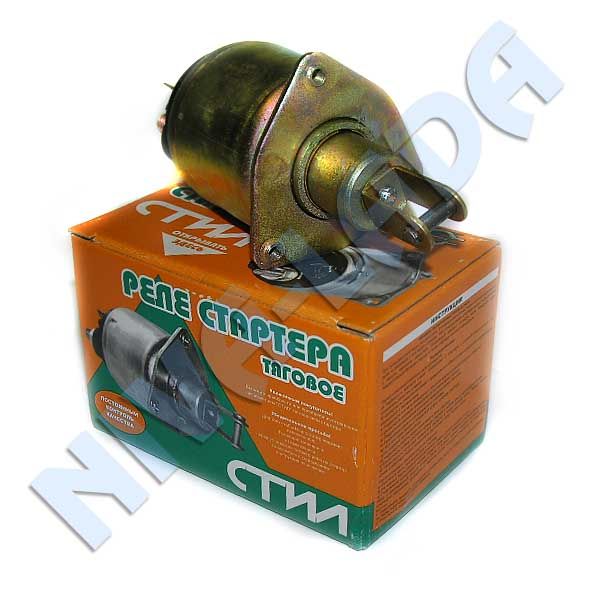

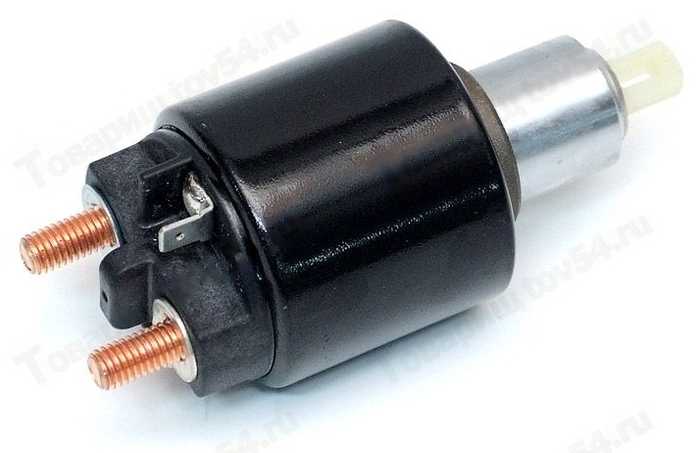

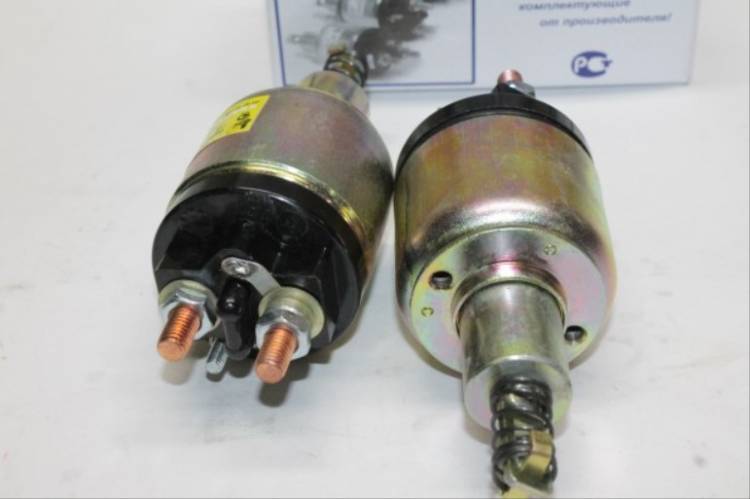

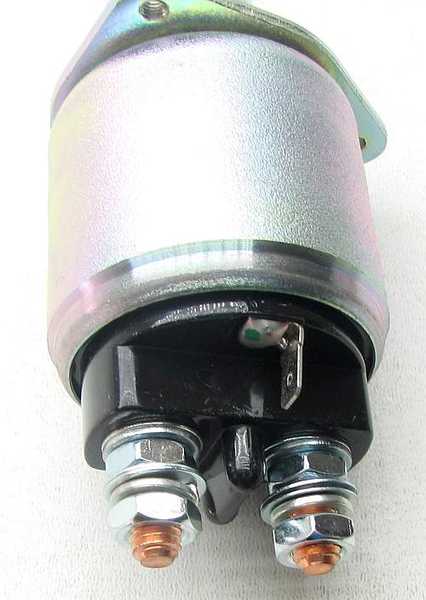

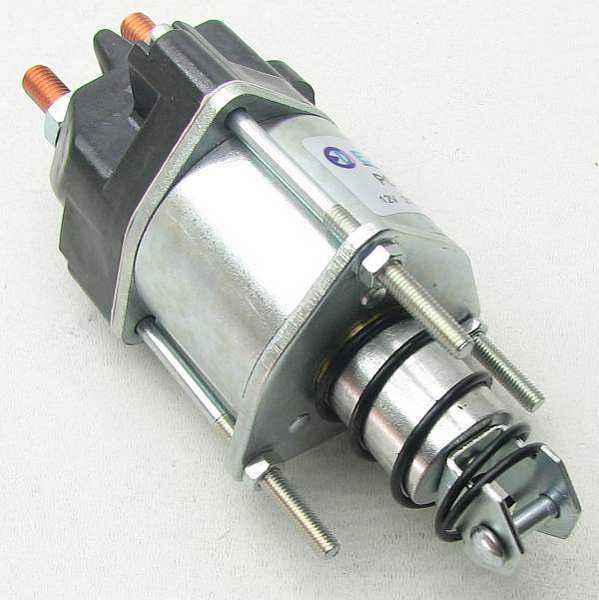

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Почему не крутит стартер ВАЗ

Многим владельцам автомобилей ВАЗ знакома такая проблема: поворачиваешь ключ в замке зажигания, а автомобиль не заводится, стартер не крутит и не издает вообще никаких звуков. Так как стартеры на моделях ВАЗ схожи по конструкции, то и проблемы у них одинаковые. Проверку следует начать с самых распространенных проблем, с которыми чаще всего сталкиваются владельцы ВАЗ. Итак, почему же не крутит стартер ВАЗ (на моделях 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115)?

Разрядился аккумулятор. Особенно часто эта проблемы встречается в зимний период. В таком случае аккумулятор следует зарядить (с помощью зарядного устройства или «прикуривания» от другого авто), заменить или отогреть. Если аккумулятор разрядился, вы услышите шум от срабатывания реле стартера.

На втягивающем реле стартера нет «массы». Проверьте, надежно ли зафиксирован провод от «массы» аккумулятора к втягивающему реле стартера. Снимите провод, при необходимости зачистите контакт и заново его закрепите.

В цепи произошел обрыв. Если после поворота ключа зажигания стартер ВАЗ не крутит и никаких звуков нет, значит, проблема, скорее всего, в контактной группе зажигания. Первым делом надо проверить, есть ли контакт между зажиганием и стартером.

Если с первого взгляда определить неисправность не получается, придется разбирать стартер. В процессе разборки можно будет проверить состояние контактов проводки, целостность обмотки, состояние графитных щеток и их выработку, работоспособность и степень износа бендикса стартера.

Кроме того, в процессе разборки можно будет не только выявить конкретную проблему, но и прочистить все детали и контакты, чтобы загрязнение не стало причиной новой неисправности.

Проблема с втягивающим реле стартера. Если втягивающее реле ВАЗ неисправно, его придется менять. Однако прежде чем приступать к замене, проверьте клеммы реле: в большинстве случаев достаточно зачистить клеммы втягивающего реле, чтобы его оживить. Если при попытке завести ВАЗ не слышно никаких щелчков, могла сгореть обмотка реле – в данном случае можно почувствовать запах гари и увидеть дымок.

Сгоревшая обмотка подлежит замене.

Неплотное прилегание щеток к коллектору.

Слишком сильный износ коллектора. Не забывайте, что изношенный коллектор не подлежит ремонту, поэтому его придется заменить.

Ремонт стартера ВАЗ 2106 — инструкция с видео

Звук мотора изменился и стал шумноват, а после поворота ключа на ВАЗ 2106 стартер крутит плохо и не может завестись с первого раза, кстати, советую прочитать статью — почему не крутит стартер?

Причин этому может быть несколько. Первым делом следует посмотреть заряд аккумуляторной батареи. Ведь самой вероятной причиной является именно ее плохой заряд, который зависит от работы электросистем автомобиля и, особенно, от исправной работы стартера, читаем:

Ну, а чтобы определиться с необходимостью ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.

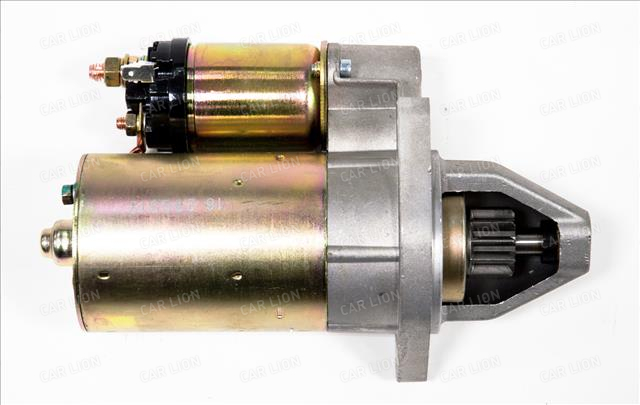

Устройство стартера ВАЗ 2106.



  1. передняя крышка
  2. уплотнитель
  3. обгонная муфта с шестерней привода
  4. рычаг привода
  5. перегородка
  6. стяжная шпилька
  7. шток
  8. тяговое реле стартера
  9. регулировочные шайбы
  10. кожух вала якоря
  11. стопорная шайба
  12. задняя крышка стартера
  13. щеткодержатель
  14. корпус со статором
  15. якорь стартера
  16. ось рычага привода
  17. стопорное кольцо
  18. уплотнительное кольцо
  19. ограничительное кольцо хода шестерни

Самые распространенные неисправности.

В целом стартер, установленный на ВАЗ 2106, не сильно отличается от стандартных моделей стартеров. Поэтому основные проблемы у них также практически одинаковы. Вот список поломок стартера, с которыми довольно часто приходиться сталкиваться автолюбителям:

1. Не работает втягивающее реле и якорь при включении стартера.

Причины:

  • ослабления затяжки наконечников, потому что заряд аккумуляторной батареи на нуле;
  • короткого замыкания в обмотке реле или замыкания на массу,
  • заедания якоря в реле,
  • обрыва провода в реле.

Решение — зачистить окислившиеся наконечники выводов аккумулятора или проводов.

2. Если включить стартер втягивающее реле будет работать исправно, а якорь совершает вращающиеся движения очень медленно или вращение вообще отсутствует.

Это может произойти из-за:

  • почти разряженного аккумулятора;
  • возможного обрыва провода в реле или обрыва в обмотке реле;
  • замыкания в коллекторе, а именно между его пластинами;
  • окисления наконечников вывода аккумуляторной батареи или проводов.

Решение — проверить износ щеток и зажим болтов на реле.

3. При работе стартера якорь вращается, но не крутит коленчатый вал.

В такой ситуации следует проверить буферную пружину и муфту свободного хода – она может пробуксовывать или рычаг ее включения может быть неисправен.

4. После заведения машины стартер все равно продолжает работать.

При этом следует посмотреть, не заедает ли втягивающее реле или рычаг привода, возможно, слиплись контакты реле, проверьте работу возвратной пружины на выключателе замка зажигания и посмотрите не перекосился ли сам стартер.

5. Сильный шум стартера.

Причиной такого шума может быть поломка зубьев на шестерне и сильный износ втулок. Проверьте само крепление стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала втягивающий стартер необходимо снять, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после промывки нужно хорошо просушить. После начинаем проводить детальный осмотр и измерения.

Вооружившись наждаком, устраняем все задиры на движущихся механизмах стартера. Если износ еще можно удалить, то воспользуйтесь установкой прокладок или накаткой. Хотя лучше, конечно, заменить изношенные детали.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора износились, то его следует тоже заменить, если нет, то можно не трогать.

Если на резьбе есть повреждения — ее можно подлатать установкой ввертыша или попросту сделать новую резьбу.

Проверяем втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это при помощи измерения зазора валика, который не должен быть больше 0,2 миллиметра.

Обмотку также следует проверить. Для этого разбираем корпус стартера и снимаем винты с клеммами креплений наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если находим окислившиеся контакты – зачищаем их.

После проведения полного осмотра и ремонта стартера ВАЗ 2106, последний следует собрать в обратном порядке. Также рекомендую ознакомиться с моей статьей пол названием: «почему не крутит стартер ВАЗ 2109».

Видео

Рекомендую прочитать:

Дополнительное реле стартёра ВАЗ 2110

b Реле/b b стартера/b.

Скачать Реле стартера ваз 2110 фото 1 бесплатно.

Установка дополнительного реле стартера.

Связь стартера с реле.

Рекомендую поставить повыше, для защиты от влаги, купить провод 4-6 мм2 отд…

Дополнительное реле стартера.

Установка дополнительного реле стартера.

Проводка эл/бензонасоса ВАЗ-2107 инж.

На На схеме приведенной мной видно как осуществляется подсоединение стартер…

Его контакт «85», подключенный к выводу «D+» генератора. ..

Схема соединений стартера: 1 — аккумуляторная батарея; 2 — генератор; 3 — с…

Реле стартера.

дополнительного реле в.

К сожалению, ситуацию, когда стартер щелкает но не крутит ваз 2106 при пово…

Ребят , надо поставить дополнительное реле стартера .Вот эта схема рабочая …

Подводим проводку к стартеру.

Дополнительное реле на стартёр.

Ваз 2110 схема подключения реле стартера.

Скачать схему подключения реле стартера уаз 3962 с цифрами.

Реле блокировки стартера ваз 2114 где находится фото.

Подводим проводку к стартеру.

Ремонт стартера ваз 2106: как сделать своими руками

Стартер Ваз 2106 в разрезе

Как известно, чтобы ездить на автомобиле, нужно, чтобы он заводился. А с поломанным стартером это сделать крайне трудно,поэтому часто становится вопрос о ремонте стартера на автомобилях ВАЗ 2106.
Какие могут быть причины не работоспособного состояния стартера ВАЗ 2106? Как своими руками отремонтировать его?
Эта инструкция по ремонту даст ответы на эти и другие вопросы и все сразу станет на свои места!

Признаки неисправности стартера и возможные причины

Давайте рассмотрим некоторые признаки неработающего стартера, и что может быть причиной поломки при данном признаке.
Итак:

  • При повороте ключа зажигания не происходит никакого движения стартера. Такой признак может характеризовать как севший аккумулятор, так и неработающий стартер.
    Если все электроника автомобиля работает, но он не заводится – дело в стартере.
  • В таком случае значит, что контакты во втягивающем реле залипли и не работают.
  • Другой признак – стартер крутит, но не заводится. Причиной данной неисправности может быть значительный износ щеток стартера.
  • Еще один момент – при повороте ключа зажигания раздается щелчок, а дальше ничего не происходит. Опять же – это свидетельствует о том, что не исправно втягивающее реле.
  • При попытке завести двигатель раздаются многократные щелчки из-под капотного пространства. Это признак того, что вышел из строя бендикс – шестерня для зацепки с маховиком.
  • Стартер «клинит». Это уже серьезнее, ведь в таком случае может быть причиной выработка на валу стартера или в корпусе – происходит перекос и зубья ловят клин.
    Может быть еще один вариант – неисправные подшипники. Это лучше и дешевле!

Вот несколько неисправностей стартера, которые могут случиться с вашим автомобилем. Если вы обнаружили одну из них, это значит, что стартер ВАЗ требует ремонта как можно скорее.
Теперь к делу.

Инструменты для ремонта стартера

Что понадобится для снятия и ремонта стартера:

  • Ключи на 8, на 10 и на 13
  • Отвертка (2 штуки)
  • Штангенциркуль

Штангенциркуль – можно обычный или электронный

Понадобится такой измерительный прибор

  • Пассатижи
  • Молоток
  • Оправки для подшипников
  • Смазка
  • Наждачная бумага

Ремонт стартера на ВАЗ 2106

Неисправность и возможную причину ее определили, инструмент заготовили, помолились (не обязательно, но можно)и можно приступать к ремонту стартера!

Снятие стартера

Чтобы стартер отремонтировать, его необходимо снять с автомобиля.
Приступим:

Обратите внимание! Обязательно снимите минусовую клемму с аккумуляторной батареи. Иначе это грозит замыкаем цепи при снятии стартера.

  • Перед началом снятия необходимо обеспечить хороший доступ к стартеру.
  • Для этого нужно снять корпус воздушного фильтра.
  • Для снятия необходимо открутить три болта крепления стартера к корпусу КПП.
  • Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а затем нижний.
  • Отсоедените провода от стартера, а затем снимите его.

ВАЗ 2106 стартер ремонт

Совет. Работайте при снятии стартера в перчатках, чтобы не обжечься об коллектор или не сбить руки.

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Совет! При разборке стартера будьте осторожны, чтобы не потерять ни одну из мелких деталей, которых там много.

Итак:

  • Начинаем разборку стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
  • Для начала необходимо отсоединить провода – вывод обмоток от стартера. Ключом на 13 откручиваем гайку крепления и снимаем провод и шайбы.

Снятие втягивающего реле

  • Далее снизу откручиваем три винта крепления втягивающего реле.
  • Реле вытянется. Затем извлеките якорь втягивающего реле, сняв с него пружину и поддав чуть-чуть вверх и в сторону.
  • Теперь переходим к стартеру и снимаем верхнюю защиту.
  • Открутите два винта крепления защитного кожуха и снимите его.
  • Для следующего шага нам понадобятся отвертки. С их помощью поддеваем стопорное кольцо вала ротора и снимаем его вместе с шайбой.

Измерение замыкания на корпус при помощи мультиметра

  • Промеряйте замыкание на корпус. Как это делать видно на фото.
  • Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
  • Далее отверткой отворачиваем винты крепления провода соединительного и обмоток стартера.

Разобранный щеткодержатель стартера ВАЗ 2106

  • Теперь следует разъединить корпус и крышку стартера.
  • Снимаем щетки вкупе с пружинами. Для этого просто поддеваем их при помощи отвертки.
  • Берем заранее подготовленную оправку под подшипник и выпрессовываем задний подшипник стартера. Будьте осторожны – не разбейте корпус!
  • Вынимаем шплинт при помощи отвертки и пассатижей.
  • Далее нужно снять резиновую заглушку, а затем якорь с вилкой.
  • Выпрессовываем второй подшипник.
  • Теперь снимем бендинкс – шестерню для зацепления с маховиком.
  • Для этого отодвигаем шайбу и двумя отвертками снимаем стопорное кольцо.

Будьте внимательны! Стопорное кольцо обычно улетает в неизвестный угол гаража. Поэтому подставьте что-либо, чтобы оно далеко не улетело.

  • После чего просто рукой снимаем бендикс.

Муфта зацепления стартера (бендикс)

На этом весь стартер разобран.

Дефектовка стартера

Итак, теперь по состоянию деталей необходимо определить, какая же из них пришла в негодность и что нужно будет менять:

  • Щетки.
    При помощи штангенциркуля необходимо замерить высоту щеток. Она должна быть не менее 12 мм. Если же это не так, но щетки придется поменять.
  • Обмотки стартера.
    Они не должны быть подгоревшими. Также на них не должно быть видно следов повреждения изоляции, трещин или более серьезных механических повреждений.
  • Якорь стартера.
    Проверьте посадку конца вала и нижней части стартера. Люфт должен быть минимальным. Если же посадочное отверстие или поверхность вала износились, то необходима замена (лучше всего).
  • Осевой зазор не должен быть больше, чем 0.5 мм.
  • Если поверхность якоря пригорела, то нужно очистить ее при помощи наждачной бумаги.

Очистка якоря

  • Подшипники.
    Проверьте осевой люфт подшипника. Возьмите за внутреннюю обойму, а другой рукой пошатайте наружную. При необходимости поменяйте их.
  • При необходимости замените втягивающее реле (признаки его неработоспособности смотрите выше)
  • Бендикс. Зубья шестерни не должны быть изношены и она не должен проворачиваться в две стороны.
  • Вилка втягивающего цилиндра также не должна иметь явных повреждений – трещин, сколов и следов износа.

Если нужно что-то заменить, то это не составит особого труда. Особенно учитывая то, что цена на детали стартера не такая уж и большая.

Замер осевого люфта (зазора)

Сборка стартера

После того, как были обнаружены все неисправные детали, причины были устранены и заменены все нужные детали можно приступать к сборке. Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.
Обратим внимание лишь на некоторые моменты:

  • Перед сборкой обязательно смажьте все подшипники, вал якоря, а также шестерню привода (бендикс).
  • Не забудьте ничего установить – помните, что лишних деталей остаться не должно.
  • Устанавливайте щетки стартера правильно.
  • Затягивайте все крепежные детали с удовлетворительным усилием.

После сборки стартера следует установить его на автомобиль. Все точно так же.
Крепим стартер, подключаем провода, ставим обратно воздушный фильтр и подключаем аккумулятор.

Заключение

Статья ВАЗ 2106 ремонт стартера + видео к ней поможет вам более наглядно представить, как осуществить своими руками ремонт стартера любимой шестерки. Надеемся, что эти советы, дополнительная информация, а также фото помогут вам осуществить самостоятельно ремонт стартера.
Если после ремонта стартера все равно осталась какая-то неисправность, то можно повторить работу – возможно, вы что-то упустили. Или же обратитесь к мастерам на ближайшей СТО.

Схема подключения карбюратора ВАЗ 2106 с описанием. Схема подключения «шестерки» для новичков: подключение, обслуживание и замена

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретную модель работы.

Особенности электромонтажа «классических» моделей

Основные характеристики электросхемы ВАЗ 2106 следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящие тела узловых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной «аварийной».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

  1. Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «И» дает возможность работать навигационным огням, приводу дворников, двигателю печки.
  3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, приборную панель и систему зажигания.
  4. Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля исправен.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это возможно в случае утери ключей.
  • Во-вторых, со временем изнашивается ГБЦ, а это влияет на запуск двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну, новый выключатель зажигания, если нужно).

И состоит из следующих элементов и деталей:

  • корпус замка;
  • Контактный диск
  • ;
  • запорный стержень;
  • ролик и контактная втулка;
  • блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого агрегата

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

  • отсоединить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ВАЗ 2106 требует снятия замка — для этого вставляем шило в отверстие и отламываем защелку;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 спроектирована таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вы можете удалить его, вы почти наверняка не сможете вернуть его. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, мы снять стопорное кольцо со своей стороны задней и установить новую контактную группу (как на фото).


Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут следующие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • верхняя часть замка сшита ровным швом;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, машина только выигрывает от такого нововведения — двигатель работает ровнее, пропадают провалы при разгоне , двигатель в холодное время года заводится намного проще. Кроме того, есть экономия, связанная с расходом топлива.

В данном случае схема подключения ВАЗ 2106 практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Во время работы двигателя датчик вырабатывает импульсы, которые поступают на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка выдает ток высокого напряжения … С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «классика», который должен по своим характеристикам соответствовать двигателю автомобиля.Далее нам потребуется схема подключения ВАЗ 2106.

В комплект такого зажигания должны входить следующие запчасти:

  • блок коммутации;
  • Катушка
  • ;
  • комплект электропроводки высокого напряжения;
  • свечи зажигания — ДВРМ;
  • соединительные провода.

Этапы работ

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с аккумулятора.Любой вид ремонта электрооборудования всегда должен начинаться с этого действия.

Тут на помощь придет проводка от ВАЗ 2106:

  1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок следует располагать так, чтобы не мешать его необходимым настройкам.
  2. Метка на блоке ставится там, где есть прорези внизу корпуса распределителя.
  3. Откручиваем гайку и вытаскиваем старый трамблер старой контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке блока.
  5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собрать, как подсказывает схема подключения ВАЗ 21063 — надеть крышку, подключить высоковольтные провода … Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

  1. Устанавливаем новую катушку и подносим к ней еще одну розетку высоковольтного провода.
  2. Теперь кладем все высоковольтные провода на свои места. Контакт «K» необходим для коричневых проводов новой катушки, а синих провода пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Заменена проводка ВАЗ 2106, можно стянуть провода изолентой.Осталось запустить двигатель и исправить работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это тоже сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания тестируются на отдельном стенде.В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе за автоэлектриком нет ничего сложного. Важно только правильно и аккуратно выполнить всю работу. Таким образом, вы продлите жизнь своему железному другу … Удачи на дорогах!

Основная особенность электропроводки ВАЗ 2106 в том, что она однопроводная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус.Также важно знать, что все электрическое оборудование в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая знаменитая машина, как ВАЗ 2106, может снова вас чем-то удивить.

Элементы проводки, как и любой другой элемент, отвечающий за функционирование автомобиля, имеют свои характеристики в полном объеме, а схема подключения в свою очередь:

  • активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
  • подключается к АКБ через блок предохранителей;
  • проводит электрический ток ключевых узлов.

Исходя из всего вышесказанного, все неисправности следует запускать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Он также позволяет буксировку автомобиля.

По каким причинам нужен ремонт замка зажигания

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

  1. Нулевой режим практически ни на что не отвечает, только питает некоторые провода.
  2. Первый режим позволяет управлять не только навигационными огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает обогрев автомобиля.
  3. Второй режим отвечает за поворотники, приборную панель и системы зажигания.
  4. Третья позиция снабжает клеммы.

Практически каждому водителю может потребоваться один раз заменить выключатель зажигания. Это можно объяснить тем, что некоторые водители теряют ключи зажигания, но как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в этом случае проводку нужно заменить как можно скорее, чтобы не закоротить ситуацию.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

  • отсоединить аккумулятор;
  • откручиваем все винты крышки под рулем и снимаем ее;
  • переместите ключевой узел в положение «0»;
  • вставить шило в отверстие для снятия фиксатора;
  • промаркировать контактные провода, чтобы не перепутать их в будущем;
  • установите новый замок и снова следуйте инструкциям, но наоборот.

Удобно, что схема подключения выполнена таким образом, что для смены всей контактной группы снимать замок зажигания совсем не обязательно. Но в любом случае нет необходимости собственно «сдирать» все одной рукой, потому что установить все удаленное ранее не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно.ВАЗ 2106 применяется только с качественными комплектующими. Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, даже по краям и сверху, и голограмму невозможно аккуратно оторвать.

Отличительной особенностью подделки будет плавное и точное движение ключа в замке, в подделках это обычно не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать по-разному.Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение. У такого типа зажигания нет недостатков. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, ускорение машины становится комфортнее. Но главным плюсом все же остается плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине.А если знать, за что отвечают схемы, то ремонт основных деталей можно произвести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые идут на транзисторный ключ. Из-за этого питания появляются другие импульсы, которые входят в систему.


Схема ВАЗ 2106 не такая сложная, как кажется. В машине есть масса других интересных сюрпризов, но это уж точно не электрическая схема.Необходимо знать и понимать, насколько важно понимать, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-либо сходства с другими моделями, например, с ВАЗ 21063. И не важно, сколько лет машине. , в каком году или веке он выпускался, информация об автомобиле всегда будет актуальной.

Схема подключения ВАЗа может быть идентичной другим его моделям, как и другие элементы и механизмы, например, схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования.В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь аналоги у нее довольно распространены, поэтому во всех «классиках» элементы проводки могут быть идентичными. Бояться таких машин не стоит, здесь все элементы понятны обычному русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются уже много лет.

Электросхема автомобиля ВАЗ-2106 до 1988 г.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Реле зарядки аккумулятора ВАЗ 2106.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Фонарь капота.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле выключателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигнала.
34. Патрон переносной лампы.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа для освещения бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытии передних дверей.
51. Выключатель плафонов в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Лампы внутреннего освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64.Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель стояночной сигнализации.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.
Нумерация разъемов в блоках: а — стеклоочиститель и реле — выключатель ветрового стекла; б — реле — выключатель сигнализации и указателей поворота;
c — переключатель трехпозиционный.

* Устанавливается на детали автомобилей.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети. Владельцу автомобиля необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и провести диагностику электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 — передние и габаритные фонари;
  • 2 — подфарники, расположенные непосредственно под оптикой;
  • 3 — приборы наружного освещения;
  • 4 — внутреннее освещение;
  • 5 — элементы для подключения звуковых импульсных устройств;
  • 6 — электродвигатель вентиляционного устройства энергоблока системы охлаждения «Шестерки»;
  • 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 — реле включения звуковых устройств;
  • 9 — реле защиты электрической цепи двигателя вентилятора;
  • 10 — устройство регулировки параметра напряжения;
  • 11 — катушка зажигания, расположенная в моторном отсеке;
  • 12 — электродвигатель системы омывания лобового стекла;
  • 13 — контроллер, контролирующий объем тормозного расходника;
  • 14 — распределитель распределительных устройств систем зажигания;
  • 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 — свечи зажигания;
  • 17 — контроллер светового индикатора давления жидкости двигателя;
  • 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 — регулятор уровня температуры хладагента в системе охлаждения;
  • 20 — источник освещения моторного отсека;
  • 21 — электромагнитный клапан карбюраторного устройства;
  • 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
  • 23 — аккумулятор;
  • 24 — реле защиты от перенапряжения АКБ;
  • 25 — реле электрической цепи включения приборов ближнего света;
  • 26 — реле электрической цепи включения приборов дальнего света;
  • 27 — реле стеклоочистителя;
  • 28 — блок вспомогательный с предохранителями;
  • 29 — основной пластиковый модуль с элементами безопасности;
  • 30 — устройство включения источника света заднего хода;
  • 31 — выключатель фонарей ручного тормоза, расположенный на панели приборов;
  • 32 — розетка для подключения переносного источника света;
  • 33 — прерыватель указателей поворота и световой сигнализации;
  • 34 — электродвигатель системы отопления салона;
  • 35 — выключатель сигнала тормоза;
  • 36 — реле линии питания системы обогрева заднего стекла;
  • 37 — добавочный резисторный элемент электродвигателя системы отопления;
  • 38 — световой индикатор системы освещения багажного отделения;
  • 39 — выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
  • 40 — переключатель включения и выключения системы обогрева заднего стекла;
  • 41 — замок зажигания;
  • 42 — устройство включения освещения осветительных приборов, служащее для включения дальнего и ближнего света;
  • 43 — рычаг включения поворотных огней;
  • 44 ​​- выключатель звукового сигнала, установлен на руле в салоне;
  • 45 — рычаг включения и переключения режимов работы системы стеклоочистителей;
  • 46 — выключатель системы омывания лобового стекла;
  • 47 — коммутационное устройство включения подсветки пульта управления;
  • 48 — выключатель включения и выключения светового сигнала;
  • 49 — прикуриватель;
  • 50 — выключатель системы отопления в салоне;
  • 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
  • 53 — устройства световой сигнализации открытых передних дверей;
  • 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 — регулятор уровня температуры хладагента в холодильной системе;
  • 57 — индикатор индикации давления моторной жидкости со световым прибором;
  • 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 — контрольная световая сигнализация включения ручного тормоза;
  • 60 — световой индикатор определения заряда аккумулятора;
  • 61 — контрольная лампа воздушной заслонки карбюраторного двигателя, также называемая аспирационной;
  • 62 — спидометр, отображающий информацию о скорости автомобиля;
  • 63 — контрольный световой индикатор включения внешних осветительных приборов;
  • 64 — световой индикатор включения фонарей поворотных огней;
  • 65 — световой индикатор включения дальнего света оптических приборов;
  • 66 — реле прерывания светового устройства приведения в действие ручного тормоза;
  • 67 — устройство включения контрольной лампы всасывания, установленное на силовых агрегатах карбюратора;
  • 68 — часы, расположенные в салоне автомобиля;
  • 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 — источники света в салоне автомобиля;
  • 71 — прибор обогрева заднего стекла;
  • 72 — световой индикатор освещения багажного отделения;
  • 73 — регулятор объема и запаса топлива, находящийся в топливном баке ВАЗ 2106;
  • 74 — приборы заднего освещения, оптические приборы освещения номерного знака автомобилей.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система оснащена схемой электрооборудования, которая позволяет выполнять проводку и электрические соединения.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение компонентов электропроводки генераторного агрегата:

  • 1 — аккумулятор;
  • 2 — генераторная установка «шестерка»;
  • 3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
  • 4 — замок;
  • 5 — пластиковый модуль с элементами безопасности;
  • 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Схема подключения стартера


Схема подключения стартера на ВАЗ 2106

Электропроводка «шестерки» для запуска силового агрегата привязана к стартовому блоку:

  • 1 — стартерное устройство автомобиля;
  • 2 — аккумулятор;
  • 3 — генераторная установка;
  • 4 — замок зажигания.

Символ P1 обозначает втягивающую обмотку реле, а символ P2 обозначает удерживающую.

Схема подключения контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на схемах ниже.

Контактная система зажигания 2106

Обозначение узла:

  • 1 — свечи зажигания;
  • 2 — распределитель;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — выключатель;
  • 6 — генератор;
  • 7 — аккумулятор.
Схема бесконтактной СЗ на «шестерку»

Обозначение компонента:

  • 1 — аккумулятор;
  • 2 — генератор;
  • 3 — замок зажигания;
  • 4 — катушка;
  • 5 — выключатель;
  • 6 — датчик распределителя;
  • 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010


Схема управления клапаном карбюраторного устройства 2106

Обозначение узла:

  • 1 — концевой выключатель карбюраторного агрегата;
  • 2 — непосредственно сам клапан двигателя;
  • 3 — модуль управления карбюраторным узлом;
  • 4 — катушка зажигания;
  • 5 — коммутационный аппарат;
  • 6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации


Схема указателей указателей поворота и световой сигнализации

Обозначение узла:

  • 1 — осветительные приборы для указателей поворота, установленные в передних оптических устройствах;
  • 2 — аккумулятор;
  • 3 — автогенератор;
  • 4 — габаритные огни поворота, расположенные на передних крыльях;
  • 5 — основной монтажный модуль с элементами безопасности;
  • 6 — блок управления вспомогательный с предохранителями;
  • 7 — замок зажигания;
  • 8 — устройство отключения и включения световой сигнализации, установленное в салоне автомобиля на центральной консоли;
  • 9 — коммутационное устройство включения и выключения поворотных огней;
  • 10 — прерывающее устройство для мигания указателей поворота и световых сигналов;
  • 11 — спидометр, оснащенный контрольным световым индикатором включения поворотников;
  • 12 — световые приборы указателей поворота в задней оптике.

Схема включения звукового сигнала


Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрической схемы:

  • 1 — звуковые устройства, воспроизводящие импульсы;
  • 2 — реле активации звуковых импульсов, предохраняет электрическую цепь от перенапряжения;
  • 3 — выключатель звуковых импульсов;
  • 4 — монтажный модуль с элементами безопасности;
  • 5 — генераторная установка ВАЗ 2106;
  • 6 — аккумулятор.

Схема включения электродвигателя отопителя


Схема включения электродвигателя отопительной установки

Обозначение элементов системы включения электродвигателя отопительного агрегата:

  • 1 — электродвигатель отопительной системы;
  • 2 — добавочный резисторный элемент;
  • 3 — коммутационное устройство электродвигателя печки в автомобиле;
  • 4 — модуль безопасности;
  • 5 — замок;
  • 6 — генераторный агрегат;
  • 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. В этом случае проводка прокладывается дополнительно, а общая схема укомплектовывается другими комплектующими.

Схема включения стеклоподъемников передних дверей


Схема включения стеклоподъемников

Описание элементов:

  • 1 — главный модуль безопасности;
  • 2 — реле для защиты ЛЭП установленных дополнительных стеклоподъемников;
  • 3 — коммутационный аппарат стеклоподъемника, установленный на левой двери;
  • 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 — электродвигатель левого стеклоподъемника;
  • 6 — модуль вспомогательный с элементами безопасности;
  • 7 — замок зажигания.

Клемма A подключается к клемме 30 генераторной установки, клемма B — к переключателю освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Видеоканал Vvideo продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

Модифицированная версия цепи управления клапаном карбюратора имеет несколько отличий:

  • 1 — выключатель или блокировка зажигания;
  • 2 — генераторная установка для питания оборудования напряжением;
  • 3 — аккумулятор;
  • 4 — катушка зажигания;
  • 5 — узел переключения, расположенный в моторном отсеке;
  • 6 — модуль управления;
  • 7 — сам клапан карбюраторной установки;
  • 8 — концевой выключатель карбюраторного устройства.

Электродвигатель вентилятора охлаждения двигателя


Схема электродвигателя вентилятора системы охлаждения

Описание узлов:

  • 1 — генераторный агрегат, установленный под капотом;
  • 2 — аккумулятор;
  • 3 — замок или замок зажигания;
  • 4 — основной модуль с элементами безопасности;
  • 5 — реле защиты линии питания электродвигателя системы включения вентилятора охлаждения силового агрегата;
  • 6 — контроллер включения вентиляционного устройства;
  • 7 — сам вентилятор;
  • 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Сделай сам по замене блока предохранителей Видео

Пользователь

Раманыч наглядно показал, как можно заменить колодку предохранителя на «шестерку».

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Он отличался от своего предшественника ВАЗ-2103 более мощным двигателем объемом 1,6 л, доработанным кузовом и салоном.На момент публикации это была самая престижная и комфортабельная машина. Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и у любой машины, у этой модели могут быть электрические неисправности, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно в электрической цепи произошла поломка, и произвести соответствующий ремонт. Выяснить, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия можно на основании предоставленной информации.

Схема ВАЗ 2106

1 — указатели поворота боковые; 2 — подфарники ВАЗ-2106; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — указатель указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда АКБ; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — блок главных предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа освещения перчаточного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания ВАЗ 2106; 43 — выключатель ближнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — датчик давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.

Модификации

Схема включения электростеклоподъемников передних дверей

1 — главный блок предохранителей; 2 — реле включения стеклоподъемников; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель стеклоподъемника правой двери; 5 — мотор-редуктор стеклоподъемника правой двери; 6 — мотор-редуктор стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к клемме «30» генератора; Б — к переключателю освещения приборов; Б — условная нумерация заглушек в блоке КПП.

Цепь управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — выключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — главный блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнальных огней входных дверей. Номинальный ток предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, дворники (дворники), электродвигатель отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левая фара дальнего света, а также контрольная лампа дальнего света в спидометре (синяя). Номинальный ток предохранителя 8А.
  • №4 защищает правый дальний свет фар. Номинальный ток предохранителя 8А.
  • № 5 защищает левую фару ближнего света от короткого замыкания.Номинал 8А.
  • № 6 защищает правую цепь ближнего света. Номинал 8А.
  • № 7 защищает цепь освещения багажника, приборы, номерной знак, прикуриватель, левый передний габаритный фонарь и правый задний габаритный фонарь. Номинал 8А.
  • № 8 защищает цепь контрольной лампы габаритных огней, подсветку номерного знака, свет моторного отсека, передний правый габаритный огонь и левый задний габаритный огонь. Номинал 8А.
  • № 9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение перчаточного ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, регулятор воздушной заслонки карбюратора, масло указатели давления, температуры охлаждающей жидкости и уровня топлива, поворот. .. Номинал 8А.
  • № 10 защищает цепи зарядки аккумуляторных батарей, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 В в базовой комплектации находятся в резерве и могут использоваться для дополнительного оборудования … Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи обогрева заднего стекла, если он установлен. Номинал 16А.
  • № 15 вентилятор охлаждения двигателя, если он установлен в автомобиле.Номинал 16А
  • # 16 защищает указатель поворота и цепь аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители номиналов, рекомендованных производителем. Игнорирование этих требований грозит повреждением электрооборудования.

как с этим бороться? Почему автомобильный аккумулятор не заряжается? ВАЗ 2106 не заряжается

Доброго времени суток уважаемый читатель. В этой статье я максимально просто расскажу о принципе работы генератора ВАЗ 2109 — 2114 и о причинах, по которым генератор не заряжается. Чтобы все было понятно обычному человеку, не изучавшему электротехнику, не буду углубляться в физику происходящего и использовать научные термины, а все объясню, как говорится «по пальцам». Итак, приступим!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор дает мало или совсем не заряжает, нужно понимать, как он работает, и знать, как он работает.

Генератор состоит из пяти основных частей, представленных на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3.7.

Принцип работы следующий:

  1. от АКБ к диодному мосту (9) есть плюсовой провод и диодный мост (9) подключается к земле через корпус (3,7) генератор
  2. напряжение диодного моста (9) обслужено на статор (6) Генератор и в статоре появляется магнитное поле
  3. при трогании с места двигатель при помощи ременной передачи вращает ротор (5) генератор
  4. в роторе (5) вращающийся в магнитном поле генератора (6) ток появляется
  5. Ток снимается с ротора щетками (10) и через реле — регулятор (10) питается от автомобильного аккумулятора.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы узнать причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккума.

Причиной неисправности в таких случаях может быть сам провод или места его соединения с диодным мостом или аккумулятором.Попробуйте зачистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с отрицательным проводом не считается, так как в этом случае двигатель вообще не запустится.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, вызовите обмотку статора. Для этого выберите на мультиметре режим набора и приложите щупы к первому и второму контактам статора, а затем к первому и третьему.

Третья точка: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗ был тонкий клиновой ремень, а на инжекторных моделях — широкий ремень с прожилками, но принцип работы это не меняет. Зарядка может не пройти из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекла, вентилятор печки и т. Д. Если вы слышите свист ремня, постарайтесь как можно скорее заменить его.это одна из причин, почему генератор ВАЗ 2109-2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть обрывов. Позвоните в него, прикрепив щупы мультиметра к следам щетки.

Если якорь не звенит, его следует заменить.

Пункт пятый: щетки с реле — регулятором.

Щетки генератора ВАЗ 2109-2114 со временем стираются на гусеницах якоря.Если их длина меньше 5 миллиметров, то они не могут плотно прижаться к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя до того, как стираются щетки. Для проверки вам необходимо:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте в схему две батареи, как на картинке ниже. Свет сейчас не должен гореть.

Если в обоих случаях загорается лампочка — реле — регулятор необходимо заменить.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас есть вопросы — оставляйте их в комментариях!

Вагоны оборудованы генераторами. В зависимости от модели и установленного на транспортном средстве электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130.Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор, выпрямительный блок и ротор Delta с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и крыльчатка, однако контрольных отверстий нет.

Реле

Автомобильное реле — это переключатель, который служит для замыкания и размыкания участков электрических цепей при определенных электрических и неэлектрических входных значениях.Это переключатель токов нагрузки, когда исполнитель, например, пускатель, генератор, вентилятор или другая конструкция, потребляет больше тока.

Устройство электрического реле:

Электромагнит

— провод, намотанный на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

Переключатель

(переключение, размыкание, замыкание).

При прохождении электрического тока через обмотку электромагнита возникает электрическое поле, которое прижимает якорь к сердечнику, перемещает его с помощью толкателя, переключая контакты. На автомобилях Жигули 2106 используются реле автоматического регулятора напряжения двух основных типов.

Бесконтактное электрическое реле-регулятор типа 121.3702. Довольно новый агрегат, который сегодня используют водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом РР-380 — устройство старинного образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не производить ревизию электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Завести машину, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить всех потребителей электроэнергии, кроме зажигания, и измерить напряжение на выводах аккумулятора с помощью вольтметра.

Утерян, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2.Выход из строя диодного моста генератора

3. Неисправно реле зарядки

4. Проблемы с генератором.

Не дает генератор з-ку

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут сильно изнашиваться или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается, а наконечник зачищается.

Подключение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Размечаем питающую проводку маркером или фломастером для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к электросети автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Отключаем проводную схему, меняем реле на исправное изделие и проводим обратный монтаж.

При проверке реле зарядной лампы категорически запрещается производить короткое замыкание между выходными элементами схемы, так как это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора заряда убедитесь, что натяжение ремня генератора оптимальное. Не подключайте в электрическую цепь обмотки возбуждения генератора другие энергоресурсы, так как падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 производится на автомобиле с полностью заряженным аккумулятором:

Заведите машину и сделайте частоту вращения коленчатого вала 2500-3000 об / мин.

Отключите все ненужные потребители электроэнергии, кроме самого зажигания конечно.

Измерьте напряжение на выводах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2 В плюс минус десятые.

В случае значительных отклонений напряжения от нормы, регулятор необходимо заменить.Для этого:

Открутите две гайки крепления реле и снимите регулятор со шпилек.

Пометьте провода маркером, чтобы при дальнейшей сборке вы не перепутали их местами, а это важно, так как если провода перепутать местами, то регулятор перестанет работать и, как следствие, напряжение на генераторе выход увеличится.

Отсоединив провода, заменить регулятор на новый и установить в порядке, обратном снятию.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, если кажется, что предохранители исправны (предохранитель не перегорел), возможно, предохранитель неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель все же неисправен. Из-за длительного срока службы верхушки предохранителей на входе в гнезда изнашиваются. Это можно определить визуально. Для этого вынимают предохранитель из его пазов и осматривают верхнюю и нижнюю части предохранителя, которые являются продолжением плавкой вставки.Визуально изношенный край предохранителя будет сразу виден в виде круга, как след от гнезда, куда он вставлен. Эти предохранители заменяются, и зарядка проверяется снова.

Если после замены предохранителей на ВАЗ 2106 по-прежнему нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее необходимо проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение правильное, то нужно проверить состояние приводных шкивов.Когда внутренняя поверхность шкивов изнашивается, ремень генератора просто начинает проскальзывать, что также будет способствовать неполному заряду аккумулятора или вообще не будет зарядки. Вы можете проверить это, визуально посмотрев на внутреннюю часть шкива. Если светит, значит ремень проскальзывает и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене вместе с приводным ремнем.

Следующая причина, по которой аккумулятор может не заряжаться, — плохой контакт на выводах аккумулятора или их окисление.Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать раствором соды и воды. Сода нейтрализует оксид, после чего клемму необходимо промыть водой и хорошо протереть. Чтобы убедиться, что остатки окиси удалены мелкой наждачной бумагой. Затем клемму нужно смазать, например, смазкой Литол 24. Аналогичную операцию нужно проделать с самими терминалами. Не нужно очищать клеммы или царапать их ножом. Они очень пластичны, так как отлиты из свинца, и три-четыре таких процедуры значительно уменьшат их диаметр, что сделает невозможным правильное затягивание клемм, а значит, не будет надежного контакта.Доверьте этот вопрос соде и она отлично очистит клеммы от оксида.

На окисление стоит проверить места контакта выводов на генераторе, которые также нужно очистить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке … Они могут сильно износиться или застрять в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

Сам генератор может иметь следующие неисправности:
  • Повреждение диодного моста (в народе — «подкова»)
  • Неисправность обмотки статора — межвитковое замыкание, замыкание на корпус или внутренний обрыв
  • Неисправность в обмотке возбуждения ротора с симптомами, аналогичными таковым в обмотке статора. Кроме того, контактные кольца могут сильно изнашиваться, что нарушает их надежный контакт со щетками.

Если при проверке на выходе генератора нормальное напряжение 13,5-14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие зарядки также может влиять неисправность реле — регулятора, а также его плохой контакт с «массой».

Читайте также, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем.Просто в один прекрасный момент машина может не завестись, потому что данный агрегат не был должным образом заряжен. В этой статье рассказывается, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на АКБ

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, давайте рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37. 3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «В» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — распорная втулка; 18 — передний шариковый подшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюс ротора; 24 — буферная втулка; 25 — втулка; 26 — зажимная втулка

Теперь рассмотрим конструкцию генератора во взорванном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — блок вывода дополнительных диодов; 4 — изоляционные втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — распорная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — подшипник шариковый передний ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал правильно заряжать аккумулятор, а также в бортовой сети при работающих двигателях, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает из-за подключения дополнительного освещения и других устройств с повышенным энергопотреблением.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие батареи и генератора

Несоответствие между аккумулятором и генератором

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большей мощности, при этом не увеличивая мощность генератора. Нарушение силовых характеристик между узлами приводит к тому, что генератор не может обеспечить надлежащую зарядку аккумулятора, в результате производительность первого снижается.

устранение неисправностей

Чтобы найти неисправность, придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые особенности конструкции автоэлектрики. Рассмотрим, какими причинами может служить плохая зарядка и на что стоит обратить особое внимание:

  • Слабые контактные соединения.
  • Обрыв части обмотки.
  • Короткое замыкание на роторе.
  • Поломки в механике.
  • Короткое замыкание статора.

Что делать при отсутствии необходимого напряжения (способы решения для ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автомобилистов стараются отремонтировать агрегат. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы приводит к проблемам с зарядкой

Если контакты ослабли, это может быть связано с грязью или коррозией. Чтобы устранить проблемы, необходимо очистить их острым предметом или специальным раствором. Подходит для смазки и защиты внешних контактов медной пастой … Внутренние контактные соединения сложно защитить, поэтому их просто чистят и устанавливают в сиденье.

Обрыв части обмотки

Измерение для обнаружения проблем с обмоткой

Обрыв обмотки обычно лечится заменой обмотки. Как показывает практика, перематывать этот узел не является экономически эффективным, так что водители ищут альтернативу, которая становится частью поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, можно лечить заменой неисправной детали, но все же большинство автолюбителей сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора — одна из механических неисправностей

Поломка механической части обычно не лечится, и поврежденную деталь заменяют на новую. Это считается наиболее оптимальным вариантом решения проблемы. По цене может показаться дороговато, но дешевле, чем менять генератор в сборе.

Короткое замыкание статора

Операции диагностики работоспособности ротора

Короткое замыкание в статоре также можно лечить заменой детали или установкой нового генератора на автомобиль. Это необходимо для того, чтобы эффект не повторился, и статор не пришлось снова заменять.При выборе новой запчасти рекомендуем ознакомиться с материалом: «

»

Видео об устранении неисправностей в ситуации, когда генератор не заряжается

выводов

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку, не так уж и просто, как кажется на первый взгляд, но все же действительно своими руками. Не каждый автомобилист может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который может устранить неполадки.

Частая неисправность «системы питания» проста — генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего низкого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой недозарядки аккумулятора, стоит разобраться в причинах проблемы — кто бы ни оказался на трассе с разряженным аккумулятором и отсутствием зарядки, подтвердит, что этого недостаточно.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, вырабатывает многофазный переменный ток — три или четыре фазы в зависимости от мощности. Откуда такое усложнение, если только d.C.? Дело в том, что у многофазного генератора более высокий КПД, а главное, ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно, проблем с выгоранием коллектора нет (ток в нем намного меньше, чем вырабатываемый генератором), да и сам коллектор попроще — два кольца, а не набор изолированных ламелей.


Диодный мост используется для преобразования многофазного переменного тока в постоянный. По крайней мере, в нем есть несколько мощных диодов на вдвое большее количество фаз — они заняты выпрямлением тока. Некоторые генераторы также имеют дополнительные диоды, которые обеспечивают питание реле-регулятора.

Само реле-регулятор давно уже не является реле: вместо электромеханического устройства они используются для управления электронными схемами генераторов, но за ним уже прочно закрепилось название «реле-регулятор».Они действуют таким же образом — изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они увеличивают или уменьшают напряжение на выходе генератора, чтобы поддерживать его в пределах указанного диапазона от 13,7 В (старый низкий уровень). -генераторы) до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление бортовой сети и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми агрегатами, а интегрированы с бортовыми контроллерами: в них ЭБУ контролирует напряжение, повышая его после запуска двигателя для ускорения зарядки аккумулятора, а затем снижая его до нормального.

Питание реле-регулятора осуществляется от внешней сети (Жигули, большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, но она имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора — генератор, раскрученный до высоких оборотов, вырабатывает ток, достаточный для срабатывания реле-регулятора и его включения. режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, — это износ щеток.В генераторе есть несколько чисто механических компонентов, которые влияют на его работу — и щетки, которые постоянно трутся о коллектор, стираются.

При износе контакт портится, соответственно и ток в обмотке ротора падает. Генератор сначала дает небольшой заряд на малых оборотах, «просыпаясь» после перегрузки газа, затем полностью выходит из строя. Сами щетки могут быть как отдельным узлом, так и сблокированными с реле-регулятором.

Снимая щеточный узел с генератора, вы можете легко почувствовать, насколько он может быть растянут, чтобы больше не ощущалась эластичность пружин — это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливаются грязь и продукты износа щеток, щетка изнашивается быстрее. Также это заметно по наличию проточки на одном из колец.

Сама проточка не так уж и плоха, если протереть ее равномерно. Вот такой волнообразный с резким изменением диаметра — прямое указание на замену контактных колец или узла ротора.
На зарубежных генераторах встречается моноблочная конструкция, когда диодный мост, реле-регулятор и щеточный узел составляют одно целое.Замена такого моноблока стоит недешево, а делать это при износе некоторых щеток — глупо. Поэтому их перепаивают, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

В роторе, помимо износа контактных колец, есть несколько вероятных причин неисправности — относительно небольшие токи препятствуют горению обмотки, гораздо чаще обрыв провода происходит на стыке с коллектором. Ротор проверяется тестером: сначала измеряется сопротивление между кольцами коллектора, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором — «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста — выходом из строя или выходом из строя диодов.Внешне симптомы схожи — падает мощность генератора (не работают одна-две фазы), либо генератор полностью выходит из строя.

Статор оценивается в первую очередь внешне — не должно быть видно потемнения изоляции и запаха гари. Затем при помощи тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыкания на корпус.

С помощью батарейки и контрольной лампы — в тестерах напряжение во время проверки низкое, и пробитый диод можно пропустить.Надежнее в этом плане лампочка на 12 вольт на 40-60 Вт и аккумулятор.
Схема проверки проста: «минус» от АКБ подключается к силовой клемме диодного моста, «плюс» через лампу поочередно подключается к каждой клемме моста, к которой были подключены обмотки статора. Если на одной из фаз не горит свет, значит, диоды перегорели. Далее меняем полярность подключения — в этом случае лампочка не загорается ни на одной фазе, иначе это будет свидетельствовать о пробое диодов в мосту.Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста — лампа не загорается. При повторном подключении он должен гореть на всех фазах. Дополнительные диоды проверяются от входов статора до клеммы, идущей к контроллеру реле.

В этом случае неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она замкнута накоротко.

Проблема с реле-регулятором

Процедура зависит от конструкции.Внешний (как на старых «Жигулях») при отсутствии зарядки легко проверить — убедившись, что ток идет на щеточный узел после включения зажигания (подключив амперметр в цепь между выводом 67 реле-регулятора и щеточный узел). Нет тока — поменяйте «шоколадку».

Если реле-регулятор совмещено с щеточным узлом, то можно измерить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но должно быть.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при приложении нагрузки к неисправному реле-регулятору оно резко упадет, и рабочий блок придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно будет результатом неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами он идет от самого генератора, а на неработающем двигателе только ток через контрольную лампу идет на реле-регулятор. Такие генераторы отличить несложно — к ним подходит только одна слаботочная клемма от контрольной лампы. Реле считается неисправным, если дополнительные диоды в мосту исправны.

В генераторах с внешним возбуждением требуется как минимум два слаботочных входа — один от контрольной лампы, второй — «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L — контрольная лампа, IG — зажигание).В генераторах этого типа после включения зажигания всегда присутствует напряжение на выводе IG, иначе генератор не будет возбужден.

Видео: Причина отсутствия заряда аккумулятора на ВАЗ 2101. Как найти

Печать

vaz lada starter, vaz lada starter Поставщики и производители на Alibaba.com

Покупайте эффективные и премиальные. vaz lada starter от Alibaba.com с гарантированными скидками и предложениями. Эти. ваз лада стартер инициирует работу двигателя путем проворачивания двигателя внутреннего сгорания. Их мощность запускает двигатель, и поэтому их называют стартерами и самозапускающимися двигателями. Для больших моторов дополнительный двигатель внутреннего сгорания также может играть роль стартера.

В зависимости от их механизма. Ваз лада стартер разных типов можно купить на Alibaba.com. В электростартерах используется система соленоида-магнита, и они обычно входят в состав бензиновых и небольших дизельных двигателей. С другой стороны, в гидравлических стартерах используется система клапанов, насосов, фильтров, поршневых аккумуляторов и резервуара.. ваз лада стартер входит в состав некоторых дизельных двигателей и является надежным способом запуска в большом температурном диапазоне. И, наконец, пневматические стартеры состоят из воздушного компрессора, резервуара высокого давления и мотора-редуктора турбины. Они входят в состав некоторых газотурбинных и дизельных двигателей. Существуют также некоторые пружинные стартеры, которые используют потенциальную энергию пружины для запуска двигателя без использования аккумулятора.

ваз лада стартер весьма пригодится, если речь идет о работе двигателей и моторов.Они отвечают за плавное зажигание двигателя, поэтому на нем нет дополнительной нагрузки, что обеспечивает плавную работу. Они находят применение в насосах, станках, генераторах и многом другом. Это оборудование используется в ряде отраслей, таких как автомобилестроение, строительство и машиностроение.

Получите разнообразие. vaz lada starter на Alibaba.com и испытайте беспрецедентный сервис. Стартеры жизненно важны для работы двигателей. Поэтому важно, чтобы вы покупали только продукт самого высокого качества.Чтобы найти решение всех ваших задач, вам не нужно искать больше нигде, кроме как здесь.

1970-2020 Подробные исторические данные теперь доступны — Блог о самых продаваемых автомобилях

Лада 2101-2103 была доминирующей силой в СССР в семидесятые годы.

Прямые ссылки на 29 исторических постов СССР / России находятся ниже .

Обновление от 24.06.2019: Ежемесячный рейтинг всех брендов теперь доступен без перерыва с января 2008 года.

Начало крупномасштабной перестройки исторических данных BSCB, данные о продажах в СССР и России были обновлены с помощью информации о продажах, начатой ​​в 1970 году, 10 лучших моделей за 1987 и 1988 годы, импорт данных по моделям, начиная с 1996 года , подробные годовые данные о брендах и моделях с 1999 г. по и ежемесячно Топ 25 моделей с января 2008 г. по настоящее время без перерыва.Станьте свидетелем рождения Lada с выпущенным в 1970 году 2101, локализованной версией Fiat 124, которая просуществовала с различными формами кузова и модернизированным дизайном до 2012 года. В конце 80-х годов Lada 2106 борется с Москвичем 2140 за титул. бестселлеров в СССР.

Lada 2104-2107, или Riva, была №1 в России на протяжении 80-х, 90-х, 00-х годов и в 2010 году. Та же доблестная Lada, сгруппированная под шильдиком Riva, возглавит чарты продаж, хотя и находится под угрозой со стороны Lada Samara в 2004, 2005 и 2008 годах. Ему удастся занять последнюю поул-позицию в 2010 году, году, когда объемы продаж были увеличены за счет агрессивных схем утилизации, чтобы попытаться возродить рынок, полностью пострадавший от глобального финансового кризиса (-49% в 2009 году). Тогда Lada «Жигули», как ее наивно называют дома, наконец-то передаст эстафету новой Lada Granta в 2012 году.

Lada 2110 никогда не была лидером продаж в России, несмотря на то, что большую часть 2003 года лидировала.

Горстке других Ladas удалось бросить вызов превосходству Riva и одержать спорадические победы за последнее десятилетие ее жизни, например, Lada Priora, бестселлер в 2009 и 2012 годах, и Lada Kalina, самая популярная в 2011 году.Затем настала очередь преемницы Riva, Lada Granta, стать фаворитом россиян в 2013, 2014 и 2015 годах, а Lada Vesta возглавила чарты в 2018 году. Поразительно, но Lada 2110 так и не удалось добиться ежегодного выигрыша, хотя он возглавлял заказ с начала года в 2003 году. Наконец, вполне возможно, что Lada Samara могла одержать несколько ежегодных побед в период между запуском в 1989 и 1998 годах, однако подробные данные о моделях за этот период отсутствуют.

Ford Focus стал первым иностранным шильдиком, занявшим первое место в рейтинге ежемесячно в России — в декабре 2008 года.

Начало 21 века — интересный период для России: это время, когда иностранные производители начинают проникать на рынок. Первоначально разрешенный 16 марта 1988 года, импорт автомобилей оставался анекдотическим в течение целого десятилетия, достигнув лишь 17000 в 1995 году и 45000 в 1999 году. Мало кто тогда знал, что он вырастет до более чем 2 миллионов единиц в год менее чем за 10 лет. чему способствовала имплантация десятка иностранных автопроизводителей, которые начали производить на месте.Доля иностранцев начинается с 4,8% в 2000 г., 6,8% в 2001 г. (+ 51%), 9,8% в 2002 г. (+ 40%), 17,8% в 2003 г. (+ 97%), 28% в 2004 г. (+ 87%), 38 % В 2005 г. (+ 51%) с первой иностранной маркой на подиуме (Hyundai), 46,6% в 2006 г. и 71,4% в 2008 г. при колоссальных продажах 2,068 000… В декабре того же года Ford Focus стал первой иностранной табличкой с именем возглавляет ежемесячные российские хит-парады.

Renault Logan стал иностранным автомобилем №1 в России в 2009 году. Hyundai Solaris стал первым иностранным шильдиком, закончившим год на №1 в России — в 2016 году.

Нам пришлось бы подождать 6 лет и ноябрь 2014 года, чтобы увидеть, как это снова повторится, когда Kia Rio возглавил ежемесячные чарты, но на этот раз это не было странным событием, а кульминацией многих лет неуклонного прогресса. распространение популярности в сельских районах страны вместе с Hyundai Solaris, что стало бы подходящим завершением в 2016 году, когда Hyundai Solaris стал первым иностранным шильдиком за 45 лет — и, возможно, в истории России — и занял первое место в годовых графиках продаж, заменив в 2017 году на Kia Rio.

В 2005 году компания Great Wall стала первым китайским производителем, вышедшим на рынок России.

Китайские автомобилестроительные компании неожиданно вышли на российский рынок в 2005 году, когда компания Great Wall мгновенно продала более 4000 единиц своих внедорожников Deer и пикапов Sailor, но с тех пор это были настоящие американские горки. Chery последовала в 2006 году с Amulet, взлетев до 39000 продаж и 1,7%, заняв 16-е место в 2007 году — балл, которого с тех пор не достиг ни один другой китайский производитель, — но затем упал до менее 16.000 продаж в 2008 году и менее 5.000 в 2009 году. Только трем дополнительным китайским маркам также удалось войти в ежегодный Топ-20: Lifan, запущенный в 2008 году в России, в 2016, 2017 и 2018 годах, достигнув 19-го места в 2016 и 2017 годах и 1,2 % доли в 2016 году, Haval, запущенный в 2017 году, на 20-м месте в 2019 году и на 16-м в 2020 году, и Geely на 17-м месте в 2020 году.

СССР / Россия Историческая информация:

СССР 1970-1979: Lada 2101- 3 покоряет советские дороги

СССР 1980-1986: Лада 2106 и Москвич 2140 вероятные лидеры

СССР 1987: Лада 2106 и Москвич 2140 отбивают его

СССР 1988: Лада 2106 лидирует, Самара на подиуме

СССР 1989-1991 : ВАЗ (Лада) и Иж, самые популярные марки

Россия 1992-1995: Лада Рива и Самара должны доминировать

Россия 1996-1998: Лада Рива, Самара и 2110, вероятно, на первом месте (, включая информацию об импорте )

Россия 1999 : Российским автопроизводителям принадлежит 94% акций, Lada — 62. 8%, Рива # 1

Россия 2000: Рива, Самара, 2110: подиум 100% Лада, ИЖ поднялся на 83% до # 4

Россия 2001: Лада до 67,3%, Рива, Самара и 2110 на вершине, Москвич вышел

Россия 2002: Lada Riva, Самара и 2110 на вершине, иностранцы более 100000 единиц

Россия 2003: Lada Riva # 1, иностранцы увеличивают долю на 97% до 17,8%, во главе с Toyota

Россия 2004: Lada Riva сопротивляется нападению Самары , доля иностранцев увеличилась с 87% до 28%

Россия 2005: Lada Riva обогнала Самару, иностранцы увеличили долю на 51% до 38%, Great Wall в

Россия 2006: Lada Riva # 1, иностранцы до 46.Доля 6%, во главе с Ford Focus

Россия 2007: рынок впервые превысил 2 миллиона единиц, Chery до 1,7% доли

Россия 2008: Lada Riva только на 735 продаж больше Самары, Ford Focus # 1 в декабре

Россия 2009: Lada Priora завершает многолетнее правление Riva, рынок падает на 49%

Россия 2010: 30-летняя Lada 2105/7 (Riva) занимает первое место

Россия 2011: Lada Kalina впервые лидирует

Россия 2012: Lada Priora # 1, Granta 4800 продаж ниже рекордного года

Россия 2013: Lada Granta отмечает первый год на # 1

Россия 2014: Lada Granta переживает иностранный натиск

Россия 2015: Hyundai Solaris дразнит Lada Granta снижение на 36%

Россия 2016: Hyundai Solaris завершает 45 лет доминирования Lada

Россия 2017: Kia Rio 2-я иностранная модель №1 за 47 лет, рынок вырос на 11. 9%

Россия 2017: теперь в топе 365 всех моделей

Россия 2018: Lada на высшем уровне с 2011 года, возвращает модели на первое место с первой победой Vesta

Россия 2019: Lada Granta заявляет о первой победе с 2015 года на плато-рынке (- 2,3%)

Россия 2020: Lada Granta снова на первом месте, китайские бренды выросли на 41,3% рынка -9,1%

Диаграмма

, принцип работы и типы

Стартер — агрегат, служащий для запуска двигателя. Фактически, это электродвигатель, который вращает маховик двигателя через муфту, пока горючая жидкость не воспламенится и двигатель не запустится.

Замена

Для снятия стартера ВАЗ 2110 понадобится яма (желательно), ключ на 10, ключ на 13, ключ на 15, ключ на 8. Желательно, чтобы двигатель был охлажден. Снимаем минусовую клемму АКБ, снимаем защиту, если она есть, и ключами на 8 и 10 снимаем жестяную крышку защиты КПП. Снимаем со стартера микросхему провода питания, просто тянем на себя. Ключом на 13 откручиваем провод питания к реле втягивающего, желательно убрать провода в сторону, что бы ни мешало демонтажу. Ключом на 15 откручиваем две гайки крепления стартера к картеру коробки передач. Мы стреляем.

После снятия необходимо проверить состояние втулок в картере коробки передач на предмет износа, вал якоря должен входить без люфта и заклинивания. При этих дефектах необходимо заменить втулки.

Замена бендикса

Если причина в износе соленоидного реле или бендикса ВАЗ 2110, эту работу можно проделать самостоятельно. Для того, чтобы снять реле втягивающего устройства, отверните крепление провода питания от корпуса стартера ключом на 13.Ключом на 8 откручиваем два болта крепления реле втягивающего к корпусу стартера, будьте осторожны, при откручивании болтов в реле втягивающего есть пружина, которая может поглотить, при снятии удерживайте рукой. Далее снимаем поршень втягивающего реле с зацепа коромысла на бендиксе и в обратном порядке ставим новое втягивающее реле.

Для замены бендикса снимаем реле втягивающего, откручиваем два длинных болта ключом на 10 с задней стороны стартера и отсоединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем поддев отверткой пластиковую заглушку с анкера и снимаем анкер с бендиксом с лицевой стороны корпуса. Снимите стопорное кольцо с наконечника якоря и демонтировать Бендикс. Сборка производится в обратной последовательности. При установке нового бендикса рекомендуется смазать шлицы смазкой LITOL.

Автомобильный стартер — это небольшой четырехходовой электродвигатель, обеспечивающий вращение первичного коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую скорость для запуска двигателя внутреннего сгорания.Как правило, для запуска бензинового двигателя среднего рабочего объема необходим стартер, имеющий в среднем 3 кВт энергии. Стартер — это двигатель постоянного тока, который потребляет энергию от аккумулятора. Получая напряжение от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щеток, которые являются неотъемлемой частью любого автомобильного стартера.

Типы пускателей

Среди большого количества таких электромагнитных двигателей выделяют всего 2 основных типа: пускатели с редуктором и без него.

  1. С редуктором

    Многие специалисты советуют использовать стартер с коробкой передач. Это связано с тем, что такое устройство имеет пониженную потребность в токе для эффективной работы. Такие устройства обеспечат закручивание коленвала даже при низком заряде аккумулятора. Также одним из важнейших преимуществ такого устройства является наличие постоянных магнитов, которые сводят к минимуму проблемы с обмоткой статора. С другой стороны, при длительном использовании такого устройства существует вероятность поломки вращающейся шестерни.Но это, как правило, приводит к заводскому браку или просто некачественному производству.

  2. Без редуктора

    Стартеры без редуктора напрямую влияют на вращение редуктора. В этой ситуации автовладельцы, у которых есть безредукторные стартеры, выигрывают от того, что такие устройства имеют более простую конструкцию и их легко ремонтировать (читайте своими руками). Также стоит отметить, что после подачи тока на электромагнитный переключатель шестерня сразу входит в зацепление с маховиком. Это обеспечивает очень быстрое зажигание. Стоит отметить тот факт, что такие стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без коробки передач могут плохо работать при низких температурах.

Принципы работы стартера с коробкой передач

При подаче тока от автомобильного аккумулятора, приводимого цепью зажигания, на шестеренчатый стартер, ток через коробку передач подается на якорь стартера, что увеличивает мощность проходящего напряжения в несколько раз.Далее происходит передача крутящего момента от якоря к шестерне. Все это также происходит с помощью коробки передач, которая оснащена постоянно работающими магнитами, а специальные щетки, которые способны создавать большее сопротивление, чем щетки обычного стартера, обеспечивают его постоянную и эффективную работу.

Схема стартера ВАЗ 2106, 21061 (35.3708) (Жигули):

1 — крышка со стороны привода; 14 — крышка реле;
2 — стопорное кольцо; 15 — болты контактные;
3 — кольцо ограничительное; 16 — коллектор;
4 — шестерня ведущая; 17 — щетка;
5 — муфта свободного хода; 18 — втулка вала якоря;
6 — кольцо приводное; 19 — крышка со стороны коллектора;
7 — заглушка резиновая; 20 — кожух;
8 — рычаг привода; 21 — шунтирующая катушка обмотки статора;
9 — якорь реле; 22 — корпус;
10 — удерживающая обмотка тягового реле; 23 — винт крепления полюса статора;
11 — втягивающая обмотка тягового реле; 24 — якорь;
12 — болт крепления реле; 25 — обмотка якоря;
13 — пластина контактная; 26 — кольцо промежуточное.

1 — вал карданный; 20 — болты контактные;
2 — втулка передней крышки; 21 — вывод «плюсовых» щеток;
3 — кольцо ограничительное; 22 — кронштейн;
4 — шестерня с внутренним кольцом обгонной муфты; 23 — щеткодержатель;
5 — ролик обгонной муфты; 24 — «положительная» щетка;
6 — опора карданного вала с вставкой; 25 — вал якоря;
7 — ось планетарной передачи; 26 — тяга рулевая;
8 — прокладка; 27 — задняя крышка со втулкой;
9 — кронштейн рычага; 28 — коллектор;
10 — рычаг привода; 29 — корпус;
11 — крышка передняя; 30 — постоянный магнит;
12 — якорь реле; 31 — стержень анкера;
13 — удерживающая обмотка; 32 — опора вала якоря с вкладышем;
14 — втяжная обмотка; 33 — планетарная передача;
15 — тяговое реле; 34 — центральная (ведущая) шестерня;
16 — шток тягового реле; 35 — носитель;
17 — сердечник тягового реле; 36 — шестерня с внутренними зубьями;
18 — пластина контактная; 37 — наслаивающее кольцо;
19 — крышка тягового реле; 38 — ступица с наружным кольцом обгонной муфты.


На представленном рисунке вы можете более подробно рассмотреть принцип работы стартера. Во время включения стартера напряжение, обеспечиваемое аккумулятором, которое в свою очередь активируется включением зажигания, сразу падает на 2 обмотки реле, обеспечивающих тягу стартера (тяга 14 (см. Рис. Схема стартера ВАЗ 2110 «5702.3708) «) и удерживая 13). За счет магнитного поля, создаваемого обмотками якоря, реле (12) втягивается и с помощью рычага (10) включает шестерню (4), которая мгновенно взаимодействует с маховиком двигателя.После полного замыкания контактных болтов (20) пластины (18) втягивающая обмотка прекращает свое действие. В это время якорь реле находится в убранном положении только с одной удерживающей катушкой. При повороте ключа зажигания во 2-е положение обесточивается обмотка, удерживающая якорь реле. Таким образом, якорь возвращается в исходное положение с помощью специальной пружины. Таким образом, с помощью рычага (10) снимается шестерня (4), которая входит в зацепление с маховиком двигателя.

Стартер ВАЗ 2110 бывает двух типов — смотря какой стоит дюжина карбюраторный или инжекторный. На более поздних машинах устанавливались скоростные автомобили — они небольших размеров, но имеют более высокие характеристики. У них более высокая частота вращения ротора за счет использования специальной конструкции коробки передач на основе солнечной шестерни. В статье мы постараемся рассмотреть основные вопросы: конструкция, принцип работы, схема включения, порядок замены стартера на ВАЗ 2110.

Устройство и схема подключения

Цена нового стартера ВАЗ 2110 около 2500 рублей.В нем можно выделить основу — электродвигатель постоянного тока. Имеет две обмотки — роторную и статорную. Кроме того, необходимо обратить внимание на то, что питание на обмотки статора подается через своеобразный переключатель (который также имеет дополнительную функцию) — втягивающее реле. Их всего четыре, подключенных, как показано на этой схеме:

Следовательно, к ротору подходят четыре щетки — две соединены с землей, а две соединены с выводами второй обмотки. Именно такая схема переключения позволяет добиться от электродвигателя максимальной мощности.В том случае, если стартер ВАЗ 2110 не крутится, необходимо будет в первую очередь проверить схему включения. А именно — реле втягивающего и силовой провод его обмотки. Для наглядности взглянем на работу механизма в разных режимах:

Электромагнитное реле — самая уязвимая часть всего спускового механизма. Дело в том, что именно он производит коммутацию большого тока. Только представьте, что минимальное значение тока колеблется в пределах 60..80 ампер! А если стартер ВАЗ 2110 неисправен и ротор заклинивает, то ток потребления обмоток может возрасти до нескольких сотен Ампер! Следствие — подгорание контактов и невозможность проводить электрический ток. Часто перегорают обмотки реле втягивающего ВАЗ 2110, в этом случае не слышны даже щелчки при повороте ключа зажигания.

Теперь давайте посмотрим, как работает вся эта система:

  1. Включите зажигание, и на ЭБУ будет подано питание.
  2. При повороте ключа в крайнее положение на катушку соленоидного реле поступает питание.
  3. Удерживающая катушка позволяет втягивать якорь реле. В этом случае контакты замыкаются и шестерня бендикса стартера ВАЗ 2110 соединяется с венцом маховика.
  4. А по контактам течет ток, обмотка статора запитана.
  5. При отсутствии повреждений обмоток статора питание подается на роторные.
  6. Магнитное поле создается вокруг всех обмоток, и они разнонаправлены на ротор и статор, поэтому они будут постоянно пытаться оттолкнуть друг друга.
  7. Благодаря магнитному полю ротор вращается.

В случае неисправности тягового реле стартера ВАЗ 2110, весь агрегат не будет запитан. Самый простой способ проверить исправность — замкнуть оба силовых вывода соленоидного реле отверткой.

Как заменить и отремонтировать

Для проведения ремонта не требуется навыков, достаточно уметь обращаться с ключами (а их всего два).Первым делом необходимо полностью обесточить автомобиль. Для этого снимите клеммы с АКБ, и отложите в сторону — так вы освободите немного места, которого на впрысковых десятках не много. Но работать удобнее снизу, так как воздушный фильтр демонтировать не нужно. Если машина старая, можно повредить резиновые фиксаторы, а покупать новые будет лень (это обычно так). Но внизу может быть «проблема» в виде защиты. Решайте сами, какое из зол меньше.

Первым делом вытащите провод питания обмотки тягового реле, затем открутите от него провод питания. Ключом на «13» отверните три или две (в зависимости от модификации автомобиля) гайки крепления стартера ВАЗ 2110 к блоку сцепления. Выньте всю сборку и внимательно осмотрите. Конечно, визуальный осмотр может выявить несколько дефектов, за исключением, возможно, разрушения отверстий в крышке и изгиба. Необходимо разобрать весь агрегат, чтобы провести его полную диагностику и ремонт.Конечно, лучший вариант — каждые 4-5 лет покупать новый стартер и ставить его, а старый выбросить или продать скупщикам металлолома.

Но если вы решили проводить ремонт, то нужно учитывать:

  1. Очистка ламелей обязательна, так как грязь между ними представляет собой смесь графита и меди, которая является проводником. Следовательно, ротор может быть полностью замкнут накоротко. Если можно так сказать.
  2. Замена щеток вне зависимости от состояния старых.
  3. Установка новых сайлентблоков. Один находится в задней крышке стартера ВАЗ 2110, а второй — в блоке двигателя.
  4. При необходимости устанавливается новый бендикс.

А теперь посчитайте цену ремонта и на сколько он продлится. Грубо говоря, цена такого ремкомплект будет в три раза меньше стоимости всего стартера. Но качество ремкомплекта может быть очень низким и ремонт нужно будет проводить практически ежегодно.

Стартер в любом автомобиле предназначен для раскручивания коленчатого вала двигателя в момент запуска. Он должен обладать значительной мощностью, чтобы преодолевать силу трения и сжатие, возникающие в цилиндрах во время работы. Иногда стартер ВАЗ 2110 ремонтируют, так как со временем он приходит в негодность, некоторые агрегаты изнашиваются и требуют замены.

Но стартер предназначен только для кратковременной работы (до 20 секунд). Долго заставлять его работать крайне нежелательно, так как ток потребления стартера очень велик, провода питания могут оплавиться и аккумулятор разрядиться.

Для проведения ремонта можно приобрести как готовые ремкомплекты, так и все запчасти по отдельности. Но все зависит от производителя стартера, который установлен на автомобиле. Даже на конвейере одновременно устанавливались устройства разных производителей. А поскольку «десятки» давно не выпускались, такие агрегаты сменили все владельцы.

Если не меняли, то проводился капитальный ремонт. Но потребность в «капитале» возникает не всегда, иногда стартер выходит из строя в пути без причины, совершенно неожиданно для хозяина.Для диагностики достаточно выполнить несколько манипуляций, которые помогут определить причину неисправности и возможность ее устранения.

Основные узлы стартера ВАЗ 2110

Электростартер автомобиля ВАЗ 2110 представляет собой простой щеточный двигатель постоянного тока, который питается от аккумуляторной батареи большой емкости. Мощность такого двигателя довольно высока на любых оборотах. Это свойство щеточных двигателей успешно используется в электростартерах.При любой нагрузке на ротор мощность будет одинаковой. Но если стартер ВАЗ не крутится, нужно провести несколько манипуляций для обнаружения неисправности. Основные детали электростартера ВАЗ 2110:

  • ротор с обмоткой и ламелями;
  • статор с обмоткой;
  • сайлентблоки в заднюю крышку;
  • планетарная передача из 3-х одинаковых шестерен, приводимых в движение ротором электродвигателя;
  • втягивающее реле;
  • бендикс — механизм, с помощью которого ось вращения стартера соединяется с ободом маховика двигателя внутреннего сгорания;
  • кузов.

Все элементы обладают высокой надежностью, но при выходе из строя их необходимо полностью или частично заменить. Так что, если стартер не сработает, кисти могут стереться. На некоторых типах электростартеров их можно заменить, просто открутив старые и установив на их место новые.

А некоторые производители делают «одноразовые» сборки, так что приходится прибегать к пайке. К тому же пайка оловом крайне нежелательна из-за сильного нагрева щеток в процессе эксплуатации.Медные провода желательно сваривать, подавая большой ток.

Bendix и планетарный редуктор

Конструктивно ротор электродвигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни в форме круга с зубьями на внутренней стороне. И еще 3 маленькие шестерни, вращающиеся внутри солнца и внутренние зубья, связаны с последней шестерней, которая жестко связана с валом электродвигателя.

Но эти типы пускателей устанавливаются сравнительно недавно.Старые образцы изготавливаются без планетарного редуктора и имеют меньшую скорость. Это их главный недостаток, несмотря на то, что надежность у них несколько выше, так как планетарная передача может довольно быстро изнашиваться.

Электростартер бендикс представляет собой механизм, состоящий из 2-х основных частей. Это обгонная муфта и установленная на ней шестерня. Кроме того, обгонная муфта соединена с валом стартера посредством шлицев, намотанных по спирали. Именно по ним движется устройство в момент запуска.Если стартер ВАЗ не работает, то часто причина кроется в бендиксе.

Кроме того, на нем установлена ​​вилка — две металлические пластины, которые крепятся к обгонной муфте с двух противоположных точек. Второй край пластин прямоугольный. При повороте ключа зажигания на эти пластины воздействует втягивающее реле, и шестерня перемещается по валу по спиральным шлицам, пока не войдет в зацепление с кольцом маховика.

Соленоидное реле

Реле втягивающего устройства стартера представляет собой простой электромагнит, который состоит из следующих элементов:

  • Корпус из немагнитного материала;
  • якорь из магнитного материала;
  • — обмотка, расположенная в корпусе реле;
  • 2 медных контакта и закрывающая их пластина.

Принцип работы довольно простой. Электромагнитное реле имеет 2 плюсовых провода: от аккумулятора и от замка зажигания. Причем на втором напряжение появляется только в тот момент, когда ключ зажигания повернут по часовой стрелке до упора. При отпускании ключа напряжение на проводе управления пропадает.

В момент появления напряжения срабатывает электромагнит, обмотка в корпусе реле находится под постоянным напряжением. В результате притягивается якорь из магнитного материала, который воздействует на небольшой стержень в нижней части реле.Этот стержень жестко соединен с перемычкой, которая при подаче напряжения на управляющий провод замыкает 2 силовых контакта электростартера.

При этом шестерня бендикса перемещается относительно вала стартера. В результате на обмотки электродвигателя подается напряжение, которое заставляет вращаться маховик и, соответственно, коленчатый вал двигателя. Так работает стартер ВАЗ 2110 на автомобиле.

Неисправности стартера

Выявить неисправность можно буквально с одной попытки запуска. Для этого достаточно повернуть ключ зажигания по часовой стрелке до упора. Послушайте, есть ли изменения. Если электродвигатель крутится, соответственно срабатывает реле соленоида, то неисправность кроется в планетарной коробке передач или в обгонной муфте. Во втором чаще возникает поломка. Для его устранения необходимо заменить бендикс.

Если проблема в планетарных передачах, необходимо разобрать электростартер и выбрать аналогичные передачи.Также возможно, что после поворота ключа в замке зажигания никаких изменений не последует, даже реле втягивающего устройства не щелкает. Проверить наличие напряжения на управляющей клемме реле. Можно даже поставить машину на стояночный тормоз, включить нейтраль и, отсоединив ее от провода управляющего втягивающего устройства, подать куском провода плюс от АКБ.

Если срабатывает электромагнит, то неисправность следует искать в замке зажигания, проводке, предохранителях.Если щелчка нет, значит, катушка электромагнитного реле повреждена. Лучший выход из этой ситуации — замена втягивающего устройства, хорошо, что его стоимость не очень высока. Другой случай: втягивающий механизм срабатывает, но стартер не крутится. Причин может быть 2: это зависит от того, есть ли напряжение на силовом выходе реле, которое подключено к обмотке электростартера.

  1. Есть напряжение — неисправность в щеточном узле или в обмотках ротора и статора.
  2. Нет напряжения — грязные контакты внутри электромагнитного реле. Для ремонта будет достаточно его разобрать и зачистить контакты наждачной бумагой. Но так как необходимо паять, то ремонт стартера усложняется и автовладельцу проще установить новое реле.

Вот как можно проверить стартер ВАЗ: быстро и без полной разборки агрегата. Но если неисправность внутри устройства, вам нужно будет удалить ее и разобрать практически до винта.

Автомобильная система зажигания состоит из множества компонентов и механизмов, обеспечивающих нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер — это агрегат, при поломке которого будет невозможно запустить двигатель. Подробнее об этом устройстве, а также о его установке вы можете узнать из этого материала.

[Скрыть]

Характеристики стартера ВАЗ десятой модели

Перед установкой нового 2110 и подключением его, давайте взглянем на основные характеристики.Рассмотрим расположение и расположение стартера ВАЗ 2110.

Расположение и назначение

Для запуска двигателя автомобиля требуется вращение коленчатого вала. Коленчатый вал крутится в результате включения стартера, которым по сути является электродвигатель постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленчатого вала, а также моментом сопротивления его вращению. Несмотря на небольшие размеры, агрегат выполняет функции, позволяющие вращать маховик, что необходимо для движения поршней агрегата.Что касается места установки, то при взгляде на автомобиль спереди, лицом к двигателю, блок находится с правой стороны моторного отсека, напротив сиденья водителя.

Устройство и принцип работы агрегата

На автомобилях ВАЗ 2110 инжекторный стартовый агрегат состоит из множества различных узлов, с которыми устройство будет хорошо работать.

Основные узлы механизма:

  • устройство заводное;
  • якорь;
  • втягивающие и удерживающие обмотки;
  • тяговое реле;
  • Щетки стартера ВАЗ 2110, при износе которых, кстати, потребуется ремонт механизма.

Более подробно устройство и ВАЗ 2110 приведены в конце статьи.

Что касается принципа действия, то работа агрегата осуществляется в несколько этапов:

  • узел привода стартера; приведение шестерни на вал якоря в зацепление с зубчатой ​​частью маховика;
  • ,
  • далее, этот вал вращается, вместе с ним вращается шестерня, которая затем через маховик вращает коленчатый вал двигателя, помогая запускать агрегат;
  • После запуска двигателя компонент привода должен отсоединить шестерню от зубьев маховика.

Какой стартер лучше поставить?

Если блок на вашем автомобиле вышел из строя, то вам придется либо его отремонтировать, либо заменить на исправный. В случае замены обязательно возникнет вопрос — какой стартер лучше поставить? Сегодня «десятки» могут использовать два типа устройств — с коробкой передач и без нее. Редуктор представляет собой устройство с небольшим электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, намного больше вес и лучше пусковые возможности (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

К тому же редукторы менее прихотливы в обслуживании и, как показывает практика, срок их службы выше. Механизмы этого типа позволяют обеспечить проворачивание коленчатого вала даже при разряженном аккумуляторе автомобиля. Но следует отметить, что длительное использование такого пускового агрегата может привести к его более ускоренному выходу из строя. Одна из «болезней» редукторов — это вращающаяся шестерня, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без шестерни, то в этом случае блок сам передает поступательное движение на шестерни. Такие устройства имеют более простую конструкцию и без проблем могут быть отремонтированы в случае поломки; это преимущество считается основным по сравнению с зубчатыми механизмами. Тем не менее специалисты все же рекомендуют выбирать редукторы, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками


Итак, если вы решили установить новый механизм, то для начала потребуется демонтировать старый.

Как правильно снять и установить новый прибор, какова его схема подключения читайте ниже:

  1. Сначала заглушите двигатель и выключите зажигание.Затем откройте моторный отсек и отсоедините аккумулятор. Все ремонтные работы, связанные с электрической частью, необходимо проводить в обесточенной электросети автомобиля. Если аккумулятор не отсоединить во время демонтажа, это может привести к скачкам напряжения в системе, что может привести к выходу из строя пускового механизма или другого электрооборудования.
  2. При отключении АКБ потребуется демонтировать защиту картера силового агрегата. Для этого залезьте под днище автомобиля и открутите все болты, фиксирующие защиту, затем снимите ее, а рядом поставьте болты, чтобы не потерять.
  3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где находится устройство. Первым делом нужно открутить стопорную гайку верхнего механизма. Открутите его гаечным ключом и отложите в сторону.
  4. Следующий этап лучше всего делать под днищем автомобиля. Заберитесь под днище автомобиля и отсоедините кабель, который соединяется с клеммой тягового реле. Если соединение плохое, на нем есть следы ржавчины или окисления, то на этом же этапе очистите контакты, для этого можно использовать строительную железную щетку.
  5. После того, как эти действия были выполнены, нужно открутить гайку и отсоединить кабель, который соединен с контактным винтом тягового реле.
  6. Далее остается открутить гайку, которая находится на нижнем фиксаторе механизма. Теперь вы можете разобрать стартер и заменить его на более функциональное и эффективное. Дальнейшая установка производится в обратной последовательности, не забываем соединять все гайки и болты. Перед подключением проводов проверьте качество контактов, чтобы не допустить возможных проблем в будущем.

Фотогалерея

Как мы и обещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составных частей конструкции.

Где реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Выход из строя этого устройства приводит к тому, что автомобиль не заводится.Водителям, которые занимаются самостоятельным ремонтом автомобиля, необходимо знать, где находится реле стартера ВАЗ-2112 и как его отремонтировать при возникновении неисправности.

Что такое реле стартера

Механизм предназначен для питания стартера. В этот момент заряд передается от аккумулятора. Одновременно с источником питания он выполняет функцию выталкивания изгиба, при этом элемент входит в зацепление с маховиком. От реле стартера на ВАЗ-2112 зависит, запустится ли основной механизм и запустится двигатель или нет.Если вдруг это устройство выходит из строя и не включается, необходимо провести диагностику и ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Он состоит из якоря в корпусе, содержащем электромагнит с обмоткой. Его работа обеспечивает электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми частями.Первое из устройств подключается к корпусу и подключается к управляющему входу. Катушка втягивающего устройства идет к клемме управления и связывается со стартером.

Принцип действия

Реле необходимо для запуска системы двигателя, поэтому оно было встроено в топливный насос. При подаче питания на контакт, сообщающийся с устройством управления, внутри катушки возникает электромагнитная индукция. Это происходит под действием тока; в результате этого процесса появляется магнитное поле.Усилие якоря способствует сжатию возвратной пружины.

При этом выдвигается бендикс, который соединяет двигатель и стартер с помощью маховика. Положительный вывод подает питание на втягивающую катушку. В этом случае контакты замыкаются вместе. Якорь в это время находится внутри катушки, в которой магнитное поле перестает генерироваться. Когда электростанция запускается, питание отключается, и якорь возвращается в исходное положение с помощью возвратной силы.Размыкание контактов происходит. При этом бендикс перестает взаимодействовать с маховиком.

Конструктивные особенности

Такое устройство, как стартер, водители между собой называют стартером, так как он помогает завести машину. Практически не отличается от аналогичных механизмов. Однако, если вы хотите купить реле стартера для ВАЗ-2112, то вам нужно снять деталь с машины и забрать с собой магазин. Этот товар отличается от аналогичного по размеру. Приобрести устройство можно от модели ВАЗ-2111 или 2110, так как оно полностью идентично.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано отличие устройства механизма и места расположения реле стартера ВАЗ-2112. На фото вы можете увидеть основной и дополнительный блоки.

На эти автомобили устанавливались инжекторные силовые агрегаты по 16 клапанов. Во избежание перепадов электрического тока используется реле. При включении электрической цепи это устройство пропускает ток, постепенно выравнивая напряжение до 80-340 ампер.Такой разброс показателей объясняется тем, что по первому параметру релейные выходы находятся в состоянии покоя, а второй — в рабочем режиме. Как только автомобиль останавливается, эта цепь размыкается, и цепь отключается.

Где находится реле стартера ВАЗ-2112

Для того, чтобы провести диагностику или ремонт этого механизма, нужно найти небольшую крышку в нижней части торпеды. Есть специальная кнопка для фиксации, которая откидывается. Вы можете изучить схему, прилагаемую к инструкции по эксплуатации.Там отмечено где расположено реле стартера ВАЗ-2112 на 16 клапанов. Если вам необходимо снять или заменить этот элемент, то вам необходимо отремонтировать, а затем установить все детали в обратном порядке. Рекомендуется использовать инструкции от этого устройства.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что над агрегатом были установлены дополнительные предохранительные устройства. Они были предназначены для защиты определенной группы устройств. Однако по умолчанию реле стартера расположено справа от второго по счету, если смотреть сверху.

Как проверить работоспособность прибора

Когда какие-либо устройства в автомобиле перестают работать, водитель должен сначала проверить состояние предохранителей или цепи реле. После того, как будет проведена полная диагностика, можно будет сделать вывод, что он вышел из строя и как устранить проблему. Диагностика проводится в следующем порядке:

  1. Возьмите два небольших провода длиной 35-45 см и прикрепите их к батарее
  2. Подключите провод от отрицательной клеммы аккумулятора к реле напрямую, учитывая полярность.Проделайте то же самое с проводом, идущим от клеммы положительного заряда.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что в реле втянут сердечник, и вы должны услышать характерный щелчок
  4. Если не задействовано, значит реле неисправно.

Когда диагностика полностью проведена и причина неисправности определена, старое реле следует заменить. В качестве профилактических мер рекомендуется осмотреть стартер и провести его техническое обслуживание.Для этого откручиваем заднюю крышку, предварительно очистив ее от грязи. Затем определяется состояние щеток и вилок bendix. Мастера советуют регулярно осматривать стартер, чтобы он нигде в дороге не вышел из строя.

Причины поломок

Основная причина выхода из строя реле стартера ВАЗ-2112 — горение контактных пластин внутри. Другие поломки, которые также часто происходят в этом механизме, включают:

  • короткое замыкание отрицательной клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • прогорание обмотки;
  • обрыв проводки.

Эти отказы в реле связаны с тем, что используются некачественные расходные материалы. Они быстро выходят из строя и изнашиваются. Опытные водители по звуку двигателя определяют, когда происходит поломка. Например, после поворота ключа в замке зажигания стартер продолжает вращаться, но двигатель работает на холостом ходу или с характерным гудением, когда двигатель развивает средние обороты и стартер не выключается.

Как удалить

Для того, чтобы снять реле стартера ВАЗ-2112, нужно разобрать всю систему.Поэтому этот механизм снимается вместе со стартером. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно провести профилактику неисправностей стартера. Для снятия стартера нужно заехать на эстакаду или смотровую яму. Дальнейшее снятие деталей выполняется в таком порядке:

  1. Отсоедините аккумулятор, тем самым обесточив автомобиль.
  2. Снять брызговик или другую защиту
  3. Найдите гайку внизу стартера и открутите ее
  4. Отцепить клемму на втягивающем реле
  5. Снимите верхнюю гайку, удерживающую стартер.
  6. Открутите ленту плоской отверткой и снимите реле, слегка потянув за корпус.

Если этот блок снимается с усилием, то нужно его немного приподнять, чтобы отцепить от креплений. Необходимо следить за тем, чтобы пружина внутри механизма не потерялась. Часто она выскакивает и теряется. Теперь, когда устройство отключено от стартера, вы можете устранить неполадки и выяснить, почему оно сломалось.

Ремонт

Когда вы уже знаете, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту.Необязательно сразу покупать новую деталь; опытные водители сначала пытаются это исправить. В устройстве всего три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электричества на замок зажигания. При повороте ключа контакты замыкаются, и необходимое напряжение передается на катушку реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего наблюдается засорение или окисление контактов на пятках.Для устранения проблемы нужно открутить болты и снять гайку с шайбой, которая находится на выходе реле.

После этого нужно с помощью паяльника отсоединить выводы от обмотки. Нагар и другие засоры на пятках удаляются мелкой наждачной бумагой. Если износ этих элементов слишком сильный, реле стартера лучше заменить ВАЗ-2112. При обрыве проводки заменять прибор не нужно. В этом случае достаточно просто заменить провода, и реле снова заработает исправно.

Вспомогательное реле стартера

Для продления срока службы стартера производится установка дополнительного реле стартера ВАЗ-2112. Это необходимо для контроллера, отвечающего за правильную работу транспортного средства. При разгоне коленчатого вала до 500 оборотов в минуту контроллер дает команду дополнительному реле на включение стартера. Такой режим работы предотвращает случайный запуск стартера и предотвращает перегрев двигателя даже при его длительной работе.

Также дополнительное реле к стартеру ВАЗ-2112 необходимо для предотвращения случайного спекания контактов от замка зажигания. Часто это происходит из-за износа деталей. Кроме того, дополнительный элемент вовремя отключает силовой стартер, если силовая установка уже работает, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются и двигатель не выходит из строя.

Такое устройство устанавливалось не на всех моделях. Теперь мастера автосервиса при покупке ВАЗ-2112 рекомендуют сначала проверить, стоит ли она на машине.Для этого вам необходимо:

  1. Осмотрите монтажный блок. Это реле навесного типа, поэтому его смело можно отнести к другим предохранителям.
  2. Запуск продувки цилиндра. Если есть дополнительное реле, стартер включится автоматически.

В том случае, если этого элемента нет на автомобиле, вы можете установить его самостоятельно. Однако опытные ремонтники уверяют, что острой необходимости в этом нет. Более того, производители современных отечественных и иномарок часто отказываются от этого механизма.

Сервис

Эти детали не требуют постоянного обслуживания. Однако ресурс их работы небольшой — около 2-4 лет. Этот агрегат обслуживается по мере необходимости. Если водитель знает, где находится реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому поврежденное реле лучше заменить в хорошем состоянии.

Код ошибки

P0616: Низкий уровень сигнала в цепи реле стартера

Код ошибки

P0616 определяется как низкий уровень сигнала в цепи реле стартера.Это вызвано неправильным считыванием показаний в цепи реле стартера из-за перегоревшего предохранителя или неисправного переключателя зажигания.

Это общий код неисправности, означающий, что он применяется ко всем транспортным средствам, оснащенным системой OBD-II, особенно к тем, которые были произведены с 1996 года по настоящее время. Он обычно применяется, но не ограничивается, к автомобилям Acura, Buick, Cadillac, Chevrolet, Ford, GMC, Honda, Infiniti, Mazda, Nissan, Peugeot и Subaru. Спецификации по определению, поиску и устранению неисправностей и ремонту, конечно, различаются в зависимости от марки, модели и конфигурации трансмиссии.

Задача цепи реле стартера заключается в обеспечении источника питания стартера для проворачивания и запуска двигателя. В зависимости от конкретного транспортного средства и его конфигурации трансмиссии в этом процессе может быть задействовано несколько компонентов. Он запускается от аккумулятора, включает выключатель зажигания, предохранители, соленоид стартера, реле стартера и несколько устройств безопасности, таких как датчик положения сцепления и выключатели безопасности нейтрали.

Код ошибки

P0616 связан с цепью реле стартера, которая в большинстве случаев приводит к тому, что автомобиль не запускается.Этот код возникает, когда PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем в автомобилях других марок) обнаруживает неисправность в цепи реле стартера (также называемой цепью переключателя зажигания в автомобилях других производителей). Многие коды могут быть установлены, когда PCM обнаруживает неправильные сигналы в цепи реле стартера на основе их конкретной неисправности.

Этот конкретный код возникает, когда PCM определяет состояние низкого напряжения в цепи реле стартера.

Другие связанные коды включают:

Общие симптомы

Для этого кода не будет никаких симптомов управляемости.Помимо включения светового индикатора Check Engine и регистрации кода, общие симптомы этой проблемы включают:

  • Двигатель не запускается
  • Спорадические случаи отсутствия запуска двигателя

Возможные причины

Появление этого кода может быть вызвано множеством причин, наиболее частыми причинами являются:

  • Неисправный переключатель зажигания
  • Перегоревший предохранитель
  • Неисправный стартер
  • Неисправное реле стартера
  • Короткое замыкание или разрыв цепи реле стартера
  • Поврежденный или неисправный кабель (-и) аккумуляторной батареи
  • Неисправный стартер или соленоид
  • Корродированный или поврежденный разъем
  • Неисправный PCM (редко)

Как проверить

Как и в большинстве случаев диагностики, первым шагом для устранения неполадок этого кода является исследование его с помощью TSB (бюллетеней технического обслуживания) за конкретный год, модель и силовая установка.Обычно это лучшее решение.

Затем необходимо проконсультироваться с техническими характеристиками автомобиля и проверить, включен ли предохранитель в цепь реле стартера, а также проверить, не перегорел ли он, если применимо. Если предохранитель в порядке, найдите все компоненты, связанные с цепью реле стартера, и проверьте наличие явных признаков повреждения.

Затем выполните тщательный визуальный осмотр и проверьте все связанные провода на предмет видимых признаков повреждений, таких как оголенные провода, вызванные работой, царапинами или прожженными пятнами.

Далее проверьте разъемы и соединения на безопасность; ищите признаки коррозии и поврежденных штифтов. Весь процесс должен включать в себя все электрические разъемы и соединения с аккумулятором, PCM, выключателем зажигания, стартером, реле стартера и соленоидом стартера.

Расширенные действия

Расширенные действия по диагностике варьируются от одного автомобиля к другому и могут потребовать специального передового оборудования и инструментов, таких как цифровой мультиметр, и конкретных технических справочных материалов для автомобиля.Требования к напряжению также различаются в зависимости от года выпуска и модели автомобиля.

Проверка напряжения

Напряжение аккумуляторной батареи должно быть около 12 В, а стартер должен иметь напряжение аккумуляторной батареи при включенном зажигании в положении запуска. Наличие напряжения при выключенном стартере является признаком неисправности стартера или соленоида стартера. Отсутствие напряжения означает, что выключатель зажигания неисправен или неисправна проводка.

Если в ходе этого процесса определяется отсутствие источника питания или заземления, выполните тест на непрерывность, чтобы проверить целостность проводки, выключателя зажигания и других компонентов.Проверка целостности цепи должна выполняться при отключенном от цепи питании во время считывания проводов, а соединения должны иметь сопротивление 0 Ом, если иное не указано в технических характеристиках автомобиля. Сопротивление или отсутствие непрерывности означает, что неисправна проводка (обрыв или короткое замыкание), и ее необходимо отремонтировать или заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
