Свободный ход педали сцепления: настраиваем правильно

В процессе эксплуатации автомобиля из-за износа деталей появляется большой свободный ход педали сцепления, нередко грешит этим и акселератор тормоза.

Это может быть вызвано стиранием фрикционных накладок диска или нарушением регулировок рычагов кожуха. При отсутствии опыта пытаться самостоятельно устранить эти неисправности не рекомендуется.

Функции и принцип действия педали сцепления

Педаль сцепления автомобиля служит для соединения коробки передач с двигателем и для их разъединения. Когда педаль сцепления находится в состоянии покоя, то двигатель соединен с коробкой передач – сцепление включено.

В то время, когда Вы выжимаете до пола педаль сцепления, идет разъединение двигателя с коробкой передач – сцепление выключается. Для начала движения автомобиля, нужно включить сцепление, то есть отпустить педаль. Диск сцепления (состоит из двух дисков) одет на шлицах на первичный вал КПП, (т.е. жестко соединен), и зажат между кольцами корзины и маховика (двигателя).

При нажатии на педаль сцепления, пружина отпускает кольцо на корзине, и оно отходит от маховика. Диск сцепления освобождается и вращается независимо от маховика. Вот и все, переключайте передачи. Отпускаем педаль сцепления, выжимной подшипник освобождает пружину, кольца сходятся, диск зажимается. Поехали.

Основные правила техники работы с педалью сцепления

— Левая нога всегда должна быть готова к переключению передач, то есть к переходу на педаль сцепления. В большинстве автомобилей есть специальная площадка, предназначенная для отдыха левой стопы. Либо Вы можете поставить пятку левой ноги на пол и прислонить стопу к корпусу автомобиля в удобном Вам положении.

— Не держите постоянно ногу на педали сцепления: устает нога, «устает» сцепление и быстрее выходит из строя. Выжимной подшипник сцепления, хоть и рассчитан на работу в режиме постоянного вращения, но даже при легком нажатии педали находится под повышенной нагрузкой и его ресурс снижается.

Как только включение нужной передачи закончено, левая нога свободно размещается в удобном для вас месте рядом с педалью сцепления. Находясь в пробке, если Вам не приходится сразу трогаться с места, лучше включить нейтральную скорость и отпустить педаль сцепления.

— Всегда делайте полное выключение сцепления при переключении передач, для чего педаль следует выжимать до упора.

— Левая нога предназначена только для одной педали – сцепление.

— Нажимайте педаль сцепления быстро, «до упора» и без рывков, одним движением.

— Плавный отпуск педали обеспечивает нажатие на нее средней части стопы, подушечками стопы. При этом пятку ноги следует оторвать от пола и поднимать вверх всю ногу, а не только стопу, то есть работают голень и коленка.

— При плавном отпуске сцепления, как только Вы почувствует тягу автомобиля к движению, задержите ногу в этом положении и дайте автомобилю проехать 2-3 метра. Эта задержка ноги будет как раз в «моменте трогания автомобиля». Если Вы этот «момент» пройдете быстро и резко, то автомобиль дернется и заглохнет.

— Перед пуском двигателя необходимо выключить сцепление (нажать педаль до упора) и лишь после этого включить стартер.

— При включении 1-ой, 2-ой и задней передачи педаль сцепления отпускайте ласково и плавно.

— При включении передач, следующих за 2-ой, педаль сцепления отпускается быстро, но без рывков и резких движений.

— Педаль сцепления используется только для начала движения, переключения передач и полной остановки.

— При работе педалями сцепления, газа или тормоза нельзя опускать глаза вниз: взгляд должен быть направлен вперед на дорогу.

— Своевременно переключайте передачи с низших на высшие и наоборот.

— Перед вхождением в поворот, нужно включать пониженную передачу. После ее включения отпускайте педаль сцепления медленно, одновременно работая педалью «тормоз».

— Пробуксовка сцепления легко определяется с помощью тахометра. Если во время движения при быстром нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться — сцепление требует ремонта.

Что значит свободный ход?

Что означает это понятие? Оно характеризует свободу передвижения педали сцепления до момента его срабатывания. Его Вы можете чувствовать, когда жмете на нее. В самом начале, как только Вы начали жать на педаль, она будет идти достаточно свободно. То есть Вы не ощущаете особого сопротивления.

После срабатывания Вы отметите появление большей жесткости при надавливании. Именно этот промежуток, пока Вы жмете без особых усилий, легко, называется свободным ходом.

Как понять, что пришла пора проверки этого показателя? Все очень просто! Просто обратите свое внимание на то, как ведет себя автомобиль, когда Вы переключаете передачу.

Если вы столкнетесь с ударами или несильными рывками в самом начале движения, или же включение передачи сопровождается шумом, значит, Вам следует обязательно проверить свободный ход вашего автомобиля. Итак, запускаем двигатель и медленно отпускаем педаль.

Если движение машины будет начинаться сразу, как только Вы начали ее отпускать, свободного хода у вашей машины нет. В случае если авто не тронулось с места, а педаль опущена полностью, норма превышена.

Найдите в Вашем арсенале обычную линейку. С ней можно замерить расстояние от пола до резиновой накладки на вашей педали. Средняя норма – 160 мм. Если у Вас в результате замера вышло больше, нужно произвести регулировку. Осторожно нажмите на педаль. Затем при помощи линейки замерьте расстояние, когда она ходит свободно до момента появления сопротивления.

Сверьте полученную величину с техническими требованиями вашего авто. Эта цифра должна попадать в допустимый предел. Если она отличается от нормативных показателей, значит, самое время немного потрудиться в гараже.

Свободный ход педали сцепления – профилактика и уход за системой

Для контроля состояния механизма сцепления следует после очередной отметки 20 000 км проводить его проверку. Ремонт и регулировка требуются в случае обнаружения течи жидкости из-за разрыва шлангов или при увеличенном ходе акселератора сцепления.

Установить свободный ход педали под силу даже начинающему водителю. Для этого вначале важно убедиться в отсутствии воздуха в системе гидравлики.

В первую очередь следует наполнить жидкостью бачок привода до необходимого уровня, надеть шланг на клапан прокачки и отвернуть его на пол-оборота. Свободный конец опустите в банку с жидкостью.

Теперь утопите сцепление до отказа для того, чтобы вытекла вся жидкость. Заверните клапан и отпустите педаль. Долейте в бачок недостающее количество жидкости и повторите весь процесс в таком же порядке.

Система считается прокачанной, если вытекающая жидкость не содержит воздушные пузырьки. После чего пора завернуть клапан и закрыть его защитным колпачком.

Не забудьте проверить, есть ли жидкость в приводном бачке, если понадобится, нужно сразу ее долить. А теперь самое время обратиться к непосредственной регулировке педали.

Каким должен быть свободный ход педалей?

У этого термина есть допустимые пределы. Для каждой модели или марки автомобиля эта цифра должна быть в соответствии с техническими требованиями. Иногда неправильно отрегулированный свободный ход тянет за собой неприятности. И это не только неверная работа сцепления.

В худших случаях такое положение вещей может повлечь за собой поломку. Сцепление авто будет работать не всей плоскостью дисков в случае большой величины холостого хода. При небольшой – может возникать пробуксовка. Как результат детали будут быстрее изнашиваться.

Для опережения таких неприятных случаев и правильной работы автомобиля, делать такую проверку желательно по мере возможностей почаще. А если этого потребует результат проверки, также и регулировать его.

Для акселератора сцепления потребуется изменение длины троса, если свободный ход вилки превышает 3 мм. Для его проверки нужно подать вилку назад. В случае несоответствия этому значению регулировка свободного хода педали сцепления осуществляется посредством специальной гайки, которая находится на резьбовой части троса.

В периодичной регулировке нуждаются не только узлы сцепления, но и механизм привода тормозов, поскольку со временем произойдет его естественный износ, то есть образуется увеличенная амплитуда педали.

Как рекомендуют производители, после прохождения даже новым автомобилем 2 000-3 000 км требуется проверять технологические зазоры в узлах тормозной системы.

При исправном тормозном механизме незатрудненный ход акселератора (при заглушенном моторе) должен быть в пределах 5 мм. Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок?

При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.

Замер и регулировка свободного хода педали сцепления

Во всех описанных случаях автовладельцу следует заглянуть в механизмы своего транспортного средства. Как же провести регулировку? Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении.

Вам следует:

1. Выставить автомобиль на ровную площадку.

2. Нажать тормоз, пока педаль не упрется, и зафиксировать ее в таком положении. Самый простой способ – подставить молоток.

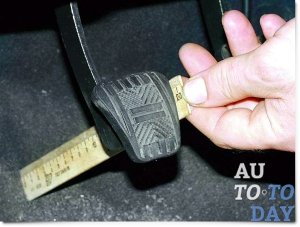

3. Установить рядом с педалью линейку, уперев ее торцом в пол. Отметить расстояние педали от пола.

4. Отпустить педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки установить на акселератор и провести замеры.

5. Нажать педаль до того, как почувствуете ощутимое сопротивление. Провести замеры.

Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она требуется, то для этого нужно отпустить контргайку стоп-сигнала всего на 1 оборот.

Путем вворачивания или выворачивания выключателя устанавливают нужный зазор между ним и педалью тормоза. После окончания описанной настройки следует затянуть контргайку и провести повторную проверку хода, как изложено в предыдущих пунктах.

Акселерометр сцепления регулируется также гайкой, она находится на тросе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Регулировка свободного хода педали сцепления

Диагностика и ремонт9 января 2019

В автомобиле часто требуется проводить регулировку различных органов управления и систем. К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач. Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.

Педали в автомобиле с МКПП

Когда нужна регулировка сцепления?

Необходимо обратить внимание на поведение автомобиля в момент переключения передачи. Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.

Для этого двигатель запускается, а педаль сцепления постепенно отпускается из предварительно отжатого состояния. В том случае, если автомобиль поедет сразу же после начала отпускания педали, свободный ход у нее отсутствует. Если же педаль отпустили до конца, но машина при этом не тронулась или начала двигаться только в самом конце, то, значит, норма хода педали превышена.

Таким образом, если произошло нарушение регулировки свободного хода педали сцепления, нормальное передвижение транспортного средства становится невозможным. Появляются проблемы — тронуться с места не получается, слышен хруст во время переключения передачи, автомобиль буксует и имеет слабый разгон.

Как определить величину свободного хода?

Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:

  1. На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку. Это делается для того, чтобы облегчить процесс измерения.
  2. Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
  3. На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.

Замер свободного хода педалиПосле получения результатов замера можно будет определить, требуется ли педали сцепления регулировка или можно будет обойтись без нее.

Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.

Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

  1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
  2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
  3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
  4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.

Регулировка тросового сцепленияИногда трос выходит из строя полностью, и может потребоваться его замена. В гаражных условиях это сделать не так уж и сложно, как может показаться новичку. Все что для этого нужно: приобрести запасной трос сцепления, а также иметь набор ключей и отверток.

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

  1. Наконечник троса сцепления разъединяют с вилкой его выключения.
  2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
  3. После этого производят разъединение наконечника троса и педали сцепления.
  4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

Шток толкателя главного цилиндра

В заключение

Для нормального управления автомобилем необходима слаженная работа всех его компонентов, одним из которых является педаль сцепления. Поэтому, если вы вдруг почувствовали какое-то неудобство в тот момент, когда происходит отпускание педали и соединение коленвала с двигателем, то скорее всего этому элементу требуется регулировка.

autochainik.ru

Как правильно отрегулировать сцепление в автомобиле?

После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.


Регулировку сцепления можно проводить самостоятельно

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

  • авто трогается с места рывками;
  • педаль сцепления западает или “ходит”с трудом;
  • уровень жидкости в гидравлическом приводе снижается;
  • при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Что будет, если вовремя не отрегулировать сцепление?

Сцепление, которое вовремя не отрегулировали, быстро выйдет из строя, так что скоро его придется ремонтировать или полностью менять. При повышенном ходе педали сцепление выключается не до конца, его диск постоянно прижат к маховику двигателя. При малом ходе у сцепления нет возможности включить ведомый диск до конца, что ведет к пробуксовке и отсутствию крутящего момента.

Управлять автомобилем с неотрегулированным или неисправным сцеплением опасно и чревато аварией!


Отсутствие регулировки – причина быстрого выхода сцепления из строя

Можно ли самостоятельно отрегулировать сцепление?

С регулировкой сцепления можно справиться без обращения в техцентр. Но если вы не уверены в причинах проблемы, у вас нет нужных инструментов и раньше с ремонтом авто не сталкивались, доверьте работу профессионалам.

Для регулировки сцепления вам потребуются линейка, жидкая смазка, плоскогубцы и рожковые ключи двух размеров – 17х14 и 13х14.

Этапы регулировки сцепления

Чаще всего на современных автомобилях установлены сцепления двух видов:

  1. с приводом механического типа – вилка сцепления соединяется с педалью в салоне с помощью троса;
  2. с приводом гидравлического типа – педаль газа с рабочим цилиндром сцепления соединяет трубопровод, заполненный рабочей жидкостью.

Процедура регулировки зависит от типа узла.

Регулируем механическое сцепление

Для начала выясняем, ход педали уменьшается или увеличивается. Жмём на педаль до упора и замеряем, на каком расстоянии от пола она остановилась. Отпускаем педаль и снова проводим замеры. Из второго показателя вычитаем первый. У большинства моделей нормальная амплитуда хода — в диапазоне 12 — 14 см, ее можно уточнить в технических документах. Если цифра меньше, ход педали нужно увеличить, если больше – уменьшить.

После замеров переходим к самой процедуре регулировки:

Этап 1 – открываем капот, находим около рычага трансмиссии шток, который крепит идущий от педали сцепления трос.

Этап 2 – смазываем и ослабляем гайки, которыми закреплен шток, жидкой смазкой.

Этап 3 – с помощью гаечных ключей крутим гайку, которая находился ближе к педали. Если крутить гайку по направлению к педали сцепления, свободный ход педали станет больше, если в противоположном направлении – меньше.

Этап 4 – снова замеряем амплитуду хода педали. Если он в границах нормы, закручиваем до упора вторую гайку – контрольную. Это необходимо для фиксации выполненных регулировок. Если ход все еще слишком большой или маленький, подкручиваем гайку, которая находится ближе к педали.

Проверяем работу сцепления. Педаль должна нажиматься легко, без шума и трения. Автомобиль при старте не должен буксовать или двигаться рывками. Скорости должны переключаться плавно и точно.

Регулируем гидравлическое сцепление

Сцепления с гидравлическим приводом в большинстве своем саморегулирующиеся. Но настроить их вручную тоже можно, если у толкателя на рабочем цилиндре есть резьба и контрольная гайка. Вот как это сделать:

Этап 1 – проверяем уровень рабочей жидкости в сцеплении. Он должен быть на нормальном уровне.

Этап 2 – создаем условия для работы под машиной. Можно поставить автомобиль на рампу или стояки, воспользоваться подъемником или смотровой ямой.

Этап 3 – отыскиваем толкатель рабочего цилиндра.

Этап 4 – отцепляем пружину от вилки плоскогубцами. Отжимаем вилку вперед, насколько это возможно, замеряем расстояние между ней и штоком толкателя. Отпускаем вилку, проводим такие же замеры. Получаем размер зазора сцепления, который сверяем с нормативным. Если он не вписывается в диапазон, указанный в технической документации (обычно около 5 мм), проводим регулировку.

Этап 5 – снимаем пружину, установленную на кронштейн рабочего цилиндра и вилки.

Этап 6 – ослабляем фиксирующую гайку на резьбовом соединении толкателя, крутим регулировочную гайку в направлении рабочего цилиндра для увеличения размеров зазора. Либо в обратную сторону — для их уменьшения.

Этап 7 – затягиваем контрольную гайку, когда размеры зазора станут нормальными.

В конце проводим контрольную проверку работы сцепления.


Гидравлическое сцепление, как и механическое, можно регулировать вручную

На разных марках авто регулировка производится по-разному?

Приведенные выше процедуры универсальны, они могут выполняться на машинах любых производителей. Суть процедуры всегда одна – уменьшить или увеличить ход педали путем натяжения или ослабления троса, либо регулировки гидравлического толкателя.

Но при регулировке сцепления в машинах разных марок могут быть некоторые отличия. Например:

  • нормальные показателям амплитуды хода педали или зазора сцепления;
  • порядок доступа к регулировочной и контрольной гайкам сцепления. Так, в ВАЗ-2114, 2115 придется перед началом работ снять аккумулятор, а в Лада Калина – открутить воздушный фильтр.

Перед началом работ по регулировке сцепления ознакомьтесь с технической информацией о своем автомобиле, инструкцией по эксплуатации и руководством по ремонту. Это позволит выполнить процедуру правильно.

www.tts.ru

Регулировка свободного хода педали сцепления: как выполняется

Важной частью трансмиссии автомобиля является фрикционная муфта. Она отделяет коленвал от коробки передач, управляет передачей крутящего момента. Регулировка свободного хода педали сцепления — профилактическая процедура, позволяющая продлить срок службы трансмиссии.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

  • диска с корзиной;
  • маховика;
  • подшипника;
  • торсионного демпфера;
  • коленвала со своим подшипником;
  • тангенциальной пластинчатой пружины;
  • вилки выжимного подшипника;
  • направляющей трубы;
  • рабочего цилиндра;
  • первичного вала;
  • болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Люфт педали принято называть свободным ходом. Расстояние измеряется обычн

ddcar.ru

Свободный ход педали сцепления – диагностика и ремонт + видео » АвтоНоватор

В процессе эксплуатации автомобиля из-за износа деталей появляется большой свободный ход педали сцепления, нередко грешит этим и акселератор тормоза. Это может быть вызвано стиранием фрикционных накладок диска или нарушением регулировок рычагов кожуха. При отсутствии опыта пытаться самостоятельно устранить эти неисправности не рекомендуется.

Свободный ход педали сцепления – профилактика и уход за системой

Для контроля состояния механизма сцепления следует после очередной отметки 20 000 км проводить его проверку. Ремонт и регулировка требуются в случае обнаружения течи жидкости из-за разрыва шлангов или при увеличенном ходе акселератора сцепления. Установить свободный ход педали под силу даже начинающему водителю. Для этого вначале важно убедиться в отсутствии воздуха в системе гидравлики.

В первую очередь следует наполнить жидкостью бачок привода до необходимого уровня, надеть шланг на клапан прокачки и отвернуть его на пол-оборота. Свободный конец опустите в банку с жидкостью. Теперь утопите сцепление до отказа для того, чтобы вытекла вся жидкость. Заверните клапан и отпустите педаль. Долейте в бачок недостающее количество жидкости и повторите весь процесс в таком же порядке. Система считается прокачанной, если вытекающая жидкость не содержит воздушные пузырьки. После чего пора завернуть клапан и закрыть его защитным колпачком.

Не забудьте проверить, есть ли жидкость в приводном бачке, если понадобится, нужно сразу ее долить. А теперь самое время обратиться к непосредственной регулировке педали.

Каким должен быть свободный ход педалей?

Для акселератора сцепления потребуется изменение длины троса, если свободный ход вилки превышает 3 мм. Для его проверки нужно подать вилку назад. В случае несоответствия этому значению регулировка свободного хода педали сцепления осуществляется посредством специальной гайки, которая находится на резьбовой части троса.

В периодичной регулировке нуждаются не только узлы сцепления, но и механизм привода тормозов, поскольку со временем произойдет его естественный износ, то есть образуется увеличенная амплитуда педали. Как рекомендуют производители, после прохождения даже новым автомобилем 2 000-3 000 км требуется проверять технологические зазоры в узлах тормозной системы.

При исправном тормозном механизме незатрудненный ход акселератора (при заглушенном моторе) должен быть в пределах 5 мм. Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок? При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.

Замер и регулировка свободного хода педали тормоза

Во всех описанных случаях автовладельцу следует заглянуть в механизмы своего транспортного средства. Как же провести регулировку? Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении. Вам следует:

  1. Выставить автомобиль на ровную площадку.
  2. Нажать тормоз, пока педаль не упрется, и зафиксировать ее в таком положении. Самый простой способ – подставить молоток.
  3. Установить рядом с педалью линейку, уперев ее торцом в пол. Отметить расстояние педали от пола.
  4. Отпустить педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки установить на акселератор и провести замеры.
  5. Нажать педаль до того, как почувствуете ощутимое сопротивление. Провести замеры. Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она требуется, то для этого нужно отпустить контргайку стоп-сигнала всего на 1 оборот. Путем вворачивания или выворачивания выключателя устанавливают нужный зазор между ним и педалью тормоза. После окончания описанной настройки следует затянуть контргайку и провести повторную проверку хода, как изложено в предыдущих пунктах. Акселерометр сцепления регулируется также гайкой, она находится на тросе.


carnovato.ru

Как отрегулировать сцепление? 5 примеров для различных марок авто

Содержание статьи

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?

Предназначение сцепления

Предназначение сцепления

Механизм сцепления

Сцепление выступает в роли связующего звена между трансмиссией и двигателем и предназначается для отключения и подключения первичного вала КПП от маховика коленвала. Переключение передач в ТС с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент не наблюдается передача крутящего момента, поскольку между коробкой передач и маховиком связь отсутствует. Что касается структуры рассматриваемого узла, она представлена следующими компонентами:

  1. Маховик, берущий на себя крутящий момент и отдающий его коробке передач через корзину. Корзина, в свою очередь, закреплена с маховиком.
  2. Нажимной и ведомый диск между собой тесно связаны. На их соприкосновение влияет положение педали сцепления, которая располагается в салоне машины.
  3. Вилка выключения обеспечивает разобщение дисков.
  4. Первичный вал КПП, к которому передаётся крутящий момент.
  5. Среди дополнительных элементов стоит выделить кожух, предназначенные для смягчения вибрации демпферные пружины, выжимной подшипник сцепления, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчение трения между корзиной и маховиком.

Маховик напрямую взаимосвязан с нажимным диском и вращается вместе с ним. Шлицевая муфта с расположенным внутри первичным валом КПП обеспечивает передачу вращения на ведомый диск. Механизм переключения передач выглядит следующим образом:

  • передача давления на вилку выключения посредством системы привода;
  • смещение выжимного подшипника вместе с муфтой посредством вилки по направлению к выжимным пружинам нажимного диска;
  • временное отсоединение корзины от маховика под воздействием давления подшипника;
  • опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта между маховиком и корзиной.

Диагностика необходимости регулировки сцепления

Активная эксплуатация транспортного средства ведёт к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью при максимально отжатой педали, и соприкосновение с двигателем остаётся, что негативно сказывается на эксплуатационном сроке узла и увеличении нагрузки на зубья.

Если же ход педали недостаточно сводный, ведомый диск включается неполностью, следовательно, происходит передача не всего крутящего момента при движении и мощность автомобиля снижается. Также плавное отпускание педали сцепления в данном случае может приводить к резкому включению диска, что сопровождается дёрганием автомобиля и шумом в трансмиссии. Следующие признаки позволят достоверно определить необходимость регулировки:

  • западание педали сцепления;
  • удары или рывки при попытке тронуться;
  • посторонний шум в момент переключения передачи;
  • утечка жидкости из системы привода;
  • недостаточно свободный ход педали сцепления.

Чтобы убедиться в необходимости регулировки на 100 %, измерьте расстояние между педалью и полом и сопоставьте полученное значение с параметрами, указанными в инструкции по эксплуатации вашего авто.

Свободный ход педали сцепленияСвободный ход педали сцепления

Распространённые неполадки

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

  1. Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колёса и трансмиссию от коленвала и маховика. Если педаль сцепления полностью опущена, машина может не трогаться с места или двигаться крайне медленно. Во втором случае в салоне можно будет почувствовать запах гари как результат сгорания фрикционных накладок ведомого диска. Также возможно движение рывками. Причина рассматриваемой неисправности заключается в отсутствии свободного хода педали сцепления, что легко устранить посредством регулировки свободного хода. Данная мера не будет эффективна, если сальники коленвала изношены, что ведёт к замасленности или износу фрикционных накладок ведомого диска.
  2. Сцепление ведёт, при этом, оно выключается неполностью или не происходит отделения фрикционного диска от поверхности маховика при отпущенной педали. Подтверждающим фактором является переключение передач с определённым затруднением, удары шестерён КПП и зубьев синхронизаторов. В итоге зубья могут сломаться. Причина неисправности может заключаться в избытке свободного хода педали сцепления, попадании воздуха в гидравлический привод или перекосе ведомого диска, обрыве фрикционных накладок. Обе неполадки недопустимо игнорировать, в противном случае не только снижается управляемость ТС, но также увеличивается скорость износа фрикционного материала ведомого диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
  3. Сцепление срабатывает слишком поздно или рано. При позднем срабатывании автомобиль начнёт трогаться с места при медленном отпускании педали только в момент её пребывания в конце хода, при почти полностью отпущенном состоянии. При раннем срабатывании движение транспортного средства начинается в самом начале отпускания педали сцепления, то есть сводный ход педали отсутствует. Перед тем, как регулировать сцепление, следует найти информацию о точном расстоянии от педали до пола и для её свободного хода.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

  1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
  2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
  3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
  4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
  5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
  6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.
Как узнать, что электросхема ВАЗ 2109 неисправна? Читайте об этом в подробном и информативном материале нашего автора.

«Лада Калина»

Регулировка происходит следующим образом:

  1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
  2. Отсоедините ДМРВ и открутите хомут.
  3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
  4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
  5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
  6. Сделайте повторные замеры путём зажимания соответствующей педали.
  7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

  1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
  2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
  3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
  4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
  5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
  6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
  7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом:

  • затяните ручник и снимите аккумуляторную батарею, чтобы обеспечивать максимальную безопасность;
  • найдите трос сцепления в подкапотном пространстве;
  • ослабьте гайки фиксации наконечника троса, используя два гаечных ключа;
  • добейтесь расстояния в 125 — 135 мм путём ослабевания или подкручивания гаек;
  • займите водительское кресло и выжмите педаль сцепления до упора как минимум трижды;
  • произведите повторные замеры и откорректируйте сцепление снова при необходимости.

Регулировка троса сцепления

Регулировка троса сцепления

Вывод

Как видите, ничего сложного в регулировке сцепления нет, но стоит помнить, что данная мера поможет устранить соответствующие неполадки, если они не связаны с износом деталей.

Пожалуйста, оцените этот материал!

Регулировка троса сцепления Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Регулировка свободного хода педали сцепления

В процессе эксплуатации автомобиля изнашиваются его узлы и агрегаты, изменяются различные регулировки. Регулировка свободного хода сцепления

Если нарушается регулировка свободного хода педали сцепления, авто перестает нормально передвигаться, возникают различные проблемы – становится невозможным тронуться с места, передачи переключаются с хрустом, также машина может буксовать и плохо разгоняться. В этой статье мы рассмотрим:
  • какие бывают неисправности сцепления;
  • как правильно производить его регулировку;
  • основные причины поломок;
  • как регулируется сцепление на различных моделях автомобилей.

Основные признаки неисправного привода сцепления

Сцепление в автомобиле служит для соединения и разъединения двигателя с трансмиссией, это необходимо для включения передачи, понижающей или повышающей. Соединяющий узел коробки передач с мотором может быть с механическим и гидравлическим приводом:

  • механика управляется с помощью тросика;
  • в гидравлическом приводе присутствует главный и рабочий цилиндры.

Любой привод имеет возможность регулировки, и с помощью штока или троса педаль сцепления (ПС) можно поднять выше или опустить.

У каждого сцепления обязательно должен быть небольшой свободный ход, если он слишком большой, то:

  • ПС берет в самом конце хода педали, и выжима не хватает, чтобы нормально переключать передачи;
  • автомобиль начинает ехать, даже если педаль находится у самого пола;
  • при низком положении ПС может выйти из строя коробка переключения передач.

Если ПС поднята слишком высоко, и свободный ход педали практически отсутствует, возникают другие проблемы:

  • автомашина буксует, при этом плохо разгоняется;
  • начинает гореть диск сцепления (ДС), и он не обеспечивает надежного соединения ДВС с КПП.

Основные признаки неисправного механического привода (тросового):

  • выжим очень тугой, или при нажатии педаль не прожимается вовсе;
  • ПС полностью опущена, она лежит на полу;
  • педаль нажимается очень легко.

В тросиком приводе могут быть следующие причины неисправности:

  • трос сцепления (ТС) закис в обойме, поэтому с трудом в ней «ходит»;
  • ТС расплелся, и обрывки проволоки не дает тросу передвигаться в оплетке;
  • трос попросту оборвался.

В гидравлическом приводе также есть свои неисправности, есть и признаки неисправного состояния:

  • педаль проваливается с первого раза, и начинается брать лишь со второго или третьего качка;
  • ПС становится «ватной», пропадает эффективность выжима;
  • где-то в середине хода педаль встает колом.

Так же как и в тросиковом приводе, ПС может очень легко нажиматься или не прожиматься вовсе.
Основные неисправности в гидравлическом приводе:

  • потек рабочий цилиндр;
  • перепускают клапана в главном цилиндре;
  • полностью вытекла вся тормозная жидкость;
  • разрегулировался шток (ослабла контргайка, регулировка нарушилась).

Проверка и регулировка сцепления авто марки Газель

Коммерческие автомобили Газель оснащаются гидравлическим приводом сцепления, На этой машине свободный ход педали можно отрегулировать только двумя способами:

  • удлинить или укоротить шток, находящийся у самой ПС в салоне авто;
  • поставить удлиненный или регулирующийся шток между рабочим цилиндром и вилка сцепления (ВС).

По мере износа диска сцепления начинает увеличиваться свободный ход педали, и в таком случае требуется регулировка. Если этот свободный ход слишком большой (более одной трети всего хода),

его регулирование производится штоком в салоне:

  • ослабляется контргайка;
  • шток выкручиваются в сторону увеличения хода;
  • при поднятии педали на нужную высоту шток фиксируется затягиванием контргайки.Проверка и регулировка сцепления авто марки Газель

Если ДС уже сильно изношен, но необходимо, чтобы он еще послужил, можно между рабочим цилиндром и вилкой установить удлиненный шток или шток с регулировкой (например, от внедорожника УАЗ).Проверка и регулировка сцепления авто марки Уаз

Проверить состояние деталей Газель можно внешним осмотром, для этого нужно поставить машину на яму или подъемник, произвести осмотр снизу:

  • рабочий цилиндр сцепления (РЦС) не должен иметь подтеков;
  • ВС не должна иметь трещин, а также изогнутости.

Регулировка сцепления Lada Kalina (Приора)

На автомобилях Lada Priora и Kalina устанавливается механический привод сцепления, выжим осуществляется за счет троса. По мере износа ДС свободный ход педали увеличивается, и тогда требуется регулировка.

Регулирование троса на моделях Лада производится под капотом, она осуществляется двумя гайками, которые крепятся на кронштейне коробки передач. Регулируем сцепление следующим образом:

  • демонтируем корпус воздушного фильтра, он мешает добраться до тросика;Регулировка сцепления Lada Kalina (Приора)
  • ослабляем гайки и подтягиваем трос ту гайку, что на рисунке внизу со стрелкой, раскручиваем, а другую гайку подтягиваем. Таким образом, мы убираем увеличенный ход, приводим его в норму;Регулировка сцепления Lada Kalina (Приора)
  • убедившись, что педаль нажимается нормально (свободный ход отрегулирован), с усилием затягивают гайки.

Регулирование ТС ВАЗ 2110 выполняется точно так же, как и на Лада Приора или Калина, также регулируется сцепление на «девятках» и «восьмерках».

Регулировка сцепления на внедорожниках УАЗ

На старых моделях, таких как УАЗ 452 «Буханка» или УАЗ 469 «Козлик», регулирование производится с помощью штока, который находится между вилкой и рабочим цилиндром. На многих моторах УМЗ этих машин устанавливается лапковое сцепление, и регулировка также может производится рычагами лапкового типа, которые имеются на корзине (ведущем диске) сцепления.

Следует отметить, что лапковые корзины устанавливаются на грузовики КАМАЗ, ЗИЛ, ГАЗ-53/3307.Регулировка сцепления на внедорожниках УАЗ

Отрегулировать лапки можно как на снятой корзине, так и в составе автомобиля. На снятых деталях операцию производим в следующем порядке:

  • устанавливаем корзину с ДС на маховик, затягиваем корзину болтами;
  • расконтриваем регулировочные гайки;
  • штангенциркулем измеряем расстояние от конца рычагов до маховика, с помощью регулировочных гаек выставляем одинаковое расстояние;
  • согласно книжной инструкции расстояние между маховиком и лапкой должно быть 51,5 мм при условии, что толщина диска составляет 9,5 мм;
  • контрим гайки, на это процедуру регулировки можно считать законченной.

Также лапки отрегулировать можно прямо на машине, не снимая сцепления. Поступаем следующим образом:

  • ставим автомобиль на яму, снимаем нижний поддон картера сцепления;
  • берем деревянный прутик длиной 70-80 мм, по линейке или штангенциркулю отмечаем на пруте расстояние 51,5 мм, можно немного неточно, все равно окончательную регулировку делаем с помощью штока;
  • проворачиваем маховик так, можно было добраться до лапки;
  • расконтриваем и поворачиваем регулировочную гайку, по прутику выставляем 51,5 мм;
  • проворачиваем дальше маховик, проделываем такую же процедуру с двумя другими лапками;
  • прежде чем все собирать назад, садимся за руль, запускаем мотор и проверяем, трогаясь с места, как себя ведет машина;
  • если все нормально, не забываем законтрить гайки и установить на место поддончик.Регулировка сцепления на внедорожниках УАЗ

Когда лапки ведущего диска УАЗ изношены, некоторые автовладельцы, чтобы не ремонтировать корзину и еще немного поездить, подставляют под все ее крепежные болты шайбы одинаковой толщины.

Есть еще один способ регулировки лапок, но его нужно проводить вдвоем. Работа выполняется следующим образом:

  • один из участников операции садиться на руль и до конца выжимает сцепление;
  • второй из участников проворачивает маховик, расконтривает лапки, проводит регулировку, устанавливая зазор между маховиком и диском сцепления 1,5 мм, для этого понадобится набор щупов, которыми регулируют клапана в двигателе;
  • зазор может несколько отличаться от 1,5 мм, здесь важно, чтобы все лапки были отрегулированы на одинаковом расстоянии;
  • закончив регулировку, проверяем сцепление, пробуя стронуться с места. Если автомобиль трогается плавно, контрим гайки, ставим нижний поддончик картера на место.

Нужно отметить, что хотя последний способ и считается народным, тем не менее, такая регулировка получается наиболее точной.

Проверка и регулировка сцепления на авто ВАЗ 2107

Так же как и на многих автотранспортных средствах, регулировка свободного хода педали сцепления ВАЗ 2107 выполняется из салона автомобиля. Регулируется он регулировочным винтом, который находится рядом с ПС, по инструкции свободный ход должен составлять от 30 до 35 мм. Но не всем водителям нравится делать так, как написано в инструкции, и многие настраивают педаль, исходя из своих предпочтений.

Вторая регулировка производится штоком, который расположен между РЦС и вилкой. На штоке ослабляется контргайка, и шток выставляется такой длины, чтобы он свободно ходил на расстоянии 4-5 мм.Проверка и регулировка сцепления на авто ВАЗ 2107

Особенности регулировки сцепления Рено Логан

На автомобилях Renault Logan устанавливается тросовый привод, точно такой же трос присутствует и на модели Рено Сандеро. Этот привод идет со всеми механическими коробками передач, в независимости от типа двигателя.Особенности регулировки сцепления Рено Логан

Регулируется трос гайкой, которая находится на самом тросу, она расположена рядом с вилкой сцепления. По заводским условиям для неизношенного ДС трос должен иметь длину между кронштейном КПП и вилкой 86 плюс-минус 5 мм, какие должны быть расстояния, показано на рисунке снизу.

Со временем диск сцепления изнашивается, становится тоньше. Из-за этого ПС поднимается, и требуется отрегулировать свободный ход.

Для того чтобы отрегулировать ход педали, ключом на 10 ослабляем контргайку, удерживая ключом на 7 шестигранник, поворачиваем регулировочную гайку.Особенности регулировки сцепления Рено Логан

Установив необходимое положение ПС Логан, фиксируем контргайкой натяжку троса. Проверяем автомобиль на ходу, если свободный ход не устраивает, повторяем операцию.

Регулировка сцепления на автомобилях Хендай

Привод сцепления на автомашинах Hyundai  – гидравлический, переключение передач на КПП – тросовое. Гидравлическим приводом оснащены автомобили Хендай Getz, Elantra, Accent, Tucson, Solaris и др. Практически на всех моделях Hyundai регулировка педали сцепления производится из салона. Например, на авто Hyundai Акцент ПС соединяется с главным цилиндром, между этими деталями устанавливается шток, который может регулироваться. Свободный ход ПС регулируем этим штоком:

  • ключом на 12 мм ослабляем контргайку;
  • ключиком на 6 мм поворачиваем шток, установив нужное положение педали;
  • затягиваем контргайку.Регулировка сцепления на автомобилях Хендай

Как регулируется свободный ход педали на автомобилях Ниссан

По мере износа деталей сцепления (диска и корзины) у ПС меняется величина свободного хода, и поэтому требуется его регулировка. На авто Ниссан привод сцепления может быть разным – механическим и гидравлическим, поэтому регулировка ПС производится неодинаково. Например, на автомашинах Nissan Sunny в кузовах N13 и N14, Almera, Primera устанавливается трос, авто Qashqai, Tiida, Альмера Классик, Note, Maxima оснащаются гидравлическим приводом.

Впрочем, гидропривод может устанавливаться и на Sunny или Primera, многое зависит от типа двигателя, поколения модели. «Гидравликой» на Ниссан обычно оснащаются авто с более мощными ДВС (2.0/ 2.5/ 3.0 л), с тросом сцепления идут автомобили с моторам 1.4/ 1.5/ 1.6 л.

На авто Ниссан N14 трос регулируется в районе вилки сцепления, регулировочный механизм находится в самом конце троса.Как регулируется свободный ход педали на автомобилях Ниссан

Такой же тросик устанавливается и на Альмеру, а чтобы его укоротить при изношенных накладках ДС, хозяева машин подкладывают шайбы, и в таком случае он уже не фиксируется контргайкой.Как регулируется свободный ход педали на автомобилях Ниссан

Как и на авто марки Хендай, ГЦС на «Ниссанах» располагается рядом с педалью, между собой эти детали соединяются штоком, на котором имеется регулировка.

Чтобы отрегулировать свободный ход ПС на Nissan Almera N16 (Classic), потребуются ключи на 12 и 6. Для выполнения операции ослабляем контргайку на 12, затем ключом 6 мм поворачиваем шток в нужном направлении. Выставив удобное положение ПС, туго затягиваем контргайку – если она раскрутится, вся настройка собьется.Как регулируется свободный ход педали на автомобилях Ниссан

Что нужно знать о неисправностях сцепления

  1. Если в процессе эксплуатации авто ПС стала постепенно уходить вверх, скорее всего, изношены накладки ведомого диска.
  2. Когда сцепление буксует, в салоне пахнет горелыми накладками (феродо). Проверить изношенность накладок достаточно просто: ставим машину на «ручник», запускаем мотор, выжимаем сцепление, прибавляем газ, плавно отпускаем ПС. Если двигатель почти не сбавляет обороты, накладеи диска изношены. Если ДВС глохнет, сцепление в порядке.
  3. Пробуксовка может происходить не только из-за изношенных фрикционных накладок диска, на корзину и диск может попадать масло. Чтобы проверить догадку, необходимо установить автомобиль на подъемник или яму, произвести внешний осмотр двигателя и КПП снизу. Попадает в сцепление масло через сальник первичного вала КПП, через задний сальник ДВС.
  4. Если ПС встала колом, то это может быть: закисла вилка, заклинил поршень в рабочем цилиндре, вилка слетела со ступицы выжимного подшипника (на двигателях ЗМЗ-402, УМЗ различных моделей).
  5. Если ПС стала «ватной», а чтобы нормально переключить передачу, необходимо два раза выжимать педаль сцепления, значит, стали перепускать клапана главного цилиндра. В этом случае необходим ремонт ГЦС или его замена.

Статьи по теме:

avtobrands.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
